Плюсы и минусы установки сваи

Свайный фундамент можно закладывать в местности, где почва слабая и имеется низкое залегание грунтовой воды, что является одним из его главных достоинств. Использовать сваи можно и на крепких грунтах, где невозможно применить другой вид укладки основы под парник.

Данный вид фундамента легче демонтировать, что также является плюсом. Единственным изъяном свайной основы является трудоёмкость в её возведении.

Что нужно для работы

Чтобы построить хорошую основу и каркас для теплицы, необходимо правильно выбрать место под застройку, а также подобрать материалы, из которых будет сооружён парник. На что обратить внимание при выборе материала и какие инструменты обязательно нужно иметь при себе во время монтажных работ, читайте ниже.

Знаете ли вы? Свайный фундамент IV Исаакиевского собора в г. Санкт-Петербурге закладывался в течение 5-летнего периода.

Материал и инструмент

Каркас теплицы выполняют из следующих материалов:

Лучше всего остановить свой выбор на постройке из поликарбоната. Данный материал, в отличие от плёнки, более прочный и долговечный. Стеклянный каркас слишком тяжёлый и хрупкий, что создаёт дополнительную нагрузку на фундамент и затрудняет его монтаж.

Для того чтобы соорудить фундамент, необходимо подготовить следующие инструменты:

• лопату, для того чтобы разравнивать участок;
• магнитный уровень для определения вертикального уровня сваи;
• рулетку;
• кувалду;
• шуруповёрт с насадкой под крестовую отвёртку и глубокую биту на 8 мм;
• маркер, чтобы проводить разметку;
• перчатки из плотного материала, чтобы не травмировать кожу рук при работе.

Выбор места

Перед тем как установить свайный фундамент, нужно выбрать подходящее место для его расположения. Участок под постройку должен быть хорошо освещаемый и просторный, чтобы теплица всегда находилась под прямыми солнечными лучами. Не стоит строить сооружение на местности, где сильный ветер, ведь это будет влиять на устойчивость парника.

Участок должен быть с высоким залеганием грунтовых вод. Если на уровне в 1 м проходит подземное течение, то следует провести работу по дегидратации, которая заключается в формировании специальной насыпи из песка, щебня и грунта, для того чтобы создать возвышенность на месте установки сваи.

Знаете ли вы? Для возведения небоскрёба «Бурдж-Халифа», расположенного в Арабских Эмиратах, было использовано около 200 висячих свай длиной в 45 м и диаметром в 1,5 м.

Чертежи

Ниже представлен готовый чертёж свайного фундамента, которым вы можете воспользоваться при осуществлении работ:

Пошаговая инструкция по изготовлению

Инструкция по установке свайного фундамента под парник, изготовленный заводом готовых теплиц. Размеры фундамента — 3×4 м.

Видео: сборка и установка поликарбонатной теплицы на сваи

Для изготовления основы потребуется:

• 14 свай по 70 см длиной;
• профиль 2 м длиной — 4 шт.;
• профиль 1,5 м — 4 шт.;
• саморезы — 56 шт.

Пошаговая инструкция по монтажу готовой основы под парник:

1. Для начала распаковать комплектующие теплицы, представленные в виде профильных труб 4 шт. по 2 м — это нижнее основание и направляющие, которые собирают на участке.
2. Взять соединительные тавры и скрепить профили, получив при этом 2 трубы по 4 м в длину.
3. Далее установить т-образные сваи на нижнее основание теплицы, их должно быть по 5 на каждый 4-метровый профиль. Производить крепёж необходимо таким образом, чтобы 2 крепления были на расстоянии в 10 см от краёв, ещё 2 на середине нижнего основания и 1 на стыке под тавром.
4. Зафиксировать сваи на саморезы 4 шт. на один крепёж.
5. Переместить нижнее основание на место, где будет расположена теплица.
6. Выкопать лунки для фундамента, примерно на 30–40 см глубиной. Они должны располагаться на таком же расстоянии, как сваи на конструкции.
7. Вставить конструкцию в выкопанные ямы и вбить их в землю до нижнего якоря при помощи кувалды и деревянного бруса. Работу нужно производить аккуратно, чтобы не повредить профильные трубы.
8. Чтобы вкапывать вторую сторону основания парника, необходимо от края уже установленной конструкции при помощи рулетки отмерить 2 м 98 см длины. Теперь аналогично вбить вторую сторону фундамента.
9. При помощи уровня и верхней направляющей нужно проверить пропорциональность сторон фундамента.
10. Далее проводится установка дуг.
11. Производится работа по обшивке торца.
12. Выкопать лунки под торец.
13. Вставить и зафиксировать торец к нижнему основанию.
14. В углубления под торцом забить 2 сваи, которые располагаются примерно у стойки двери в теплицу.
15. Снять торец с нижней направляющей и завести на захват свай.
16. Соединить сваи с нижним основанием торца на саморезы 8 шт.

Важно! Конструкцию парника устанавливают на сваи, которые имеют два захвата, один из которых цепляется в грунт как якорь, а второй предназначен для поддерживания нижнего основания теплицы.

fermer.blog

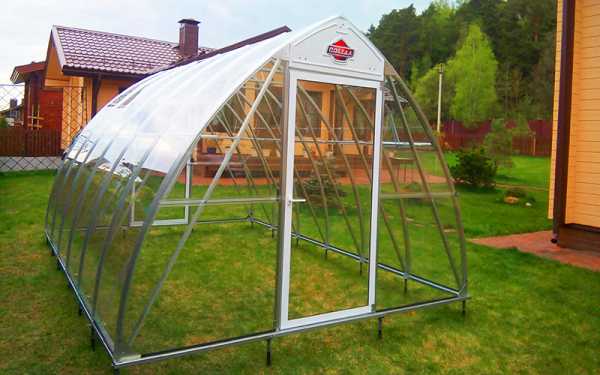

Установка теплицы на сваи.

Для получения раннего урожая или собирание овощей круглый год, использует парник, где создаются комфортные условия для роста рассады, ее плодоношения. Когда температура наружного воздуха не падает ниже 20 градусов, то дополнительный подогрев помещения не требуется. Но при эксплуатации парника в зимний период может потребоваться установка обогревателей или другого оборудования для обеспечения растениям тепла и достаточной влажности. Тогда потребуется установка фундамента для установки теплицы на сваях и постройка серьезного здания.

Место для расположения теплицы на сваях

Расположение будущего парника на столбах рассчитывается исходя из размеров приусадебного участке. Также следует выяснить, на какой глубине залегают грунтовые воды. Если в выбранном месте они находятся близко под поверхностью, то есть смысл сначала сделать подушку из щебня и песка. Далее сверху накладывается земля. Слой делается большой.

На сегодняшний день теплицы на трубах распространены повсеместно. Как правило, при изготовлении парников используются следующие укрывочные материалы;

• Стекло;
• Поликарбонат;
• Полиэтиленовая пленка с увеличенной плотностью.

Размеры и используемые материалы зависят от того, что планируется выращивать в теплице на сваях. Также учитывается проведение дополнительного отопления.

Кратко о том, на что следует обратить внимание при выборе месте установки теплицы на столбах:

• Расположение земельного надела. Нахождение участка в климатической зоне с преобладанием холодных температур, делает возможным использование теплицы на сваях, в конце весеннего периода. Это происходит по причине того, что наружная температура способна опуститься низко, укрывочный материал не сможет поддерживать комфортную температуру. В результате на внутренней стороне теплицы на столбах будет образовываться конденсат, что будет вынуждать отапливать помещение сильнее;
• Также нужно учитывать, глее расположен источник водоснабжения. Нежелательно, чтобы вода находилась далеко от строения. Это усложнит полив растений в теплице на сваях. Потому для облегчения ухода за рассадой, требуется расположение конструкции возле источника;
• В парник должен поступать солнечный свет, потому рекомендуют устанавливать теплицу на столбах на южной стороне.

Не следует парник устанавливать в низине, поскольку после дождя в сооружение всегда будет стекаться вода, что приведет к затоплению высаживаемых растений.

Процесс строительства теплицы на сваях

Когда планируют строить парник, то стоит провести анализ почвы. От этого зависит конструкция основы сооружения. Если на земельном наделе преобладает песчаная почва, то рекомендуют использовать фундамент, который не просядет под действие тяжести теплицы на сваях.

Все чаще встречаются сооружения, устраиваемые на фундаменте. Это связано с тем, что огородники не останавливаются на небольших парниках, а возводят конструкции больших размеров. Тогда для устойчивости сооружения нужно основание, которое сможет выдержать вес теплицы на сваях. Можно и не использовать основу, но тогда сам грунт должен быть плотным. Это:

• Почва типа чернозема;
• Глина.

Также не следует пренебрегать установкой фундамента, если размер устанавливаемого сооружения превышает длины 3 метра и ширины в 1,5 метра.

Прежде чем устанавливать фундамент для теплицы на сваях нужно подготовить сваи. Диаметр каждого столба не меньше 15 сантиметров. При установке нужно соблюдать расстояние, равное 1,5 метрам. Для увеличения прочности будущей теплицы на сваях, к устанавливаемым столбам прикрепляют металлический прут. Затем заливается бетоном. После того, как бетон схватился и закрепился, штыри будут служить для крепления на них основы парника.

Преимущества устройства фундамента для теплицы на сваях:

• При необходимости проведения демонтажа не составит труда. В отличии от ленточного фундамента, которые невозможно демонтировать;
• Стоимость такого основания будет дешевле.

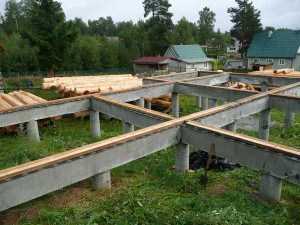

Фундамент для теплицы на сваях

Использование указанного вида основания считается простым и практичным. Период возведения теплицы на сваях непродолжительный. При этом не нужно делать каналы под залив цемента или создавать опалубку.

Прежде нужно понимать, что свая – это металлическая труба, длиной не меньше 1,2 метра. Труба заканчивается винтообразным приспособлением. Внутри свая остается пустой, вырезаемый грунт попадает внутрь этой трубы. Ее также можно:

• Сделать самостоятельно;
• Монтировать.

Существует достаточно много способов, применяя которое можно сделать прочный фундамент для теплицы на сваях.

Если были выбраны трубы небольшого размера, то постепенное погружение в грунт не составит труда. Также не обязательно использовать специализированную технику. Все делается ручным способом.  Требуется вырыть яму, куда и будет опускаться свая будущей теплицы, можно сделать с помощью специального ручного бура.

Профессионалы рекомендуют использовать бур для ручного сверления в земле ямы для свай, еще в начале проведения работ по снятию первых слоев грунта. Бур позволяет максимально освободить выбираемое отверстие от земли,

Что нужно знать при выборе теплицы на сваях:

• После первых снятых слоев, желательно использовать оборудование для последующего продвижения вглубь;
• То, насколько следует забуриться, зависит от длины подготовленных столбов. Также следует соблюдать оптимальное расстояние между сваями. Как правило, оно не должно быть меньше 70 сантиметров, но при этом не желательно превышать интервал установки столбов 1,5 метра. Чем меньше будет расстояние между столбами, тем прочнее будет конструкция;
• После создания отверстий для труб – свай будущей теплицы на сваях, следует правильно подготовить закрепление;
• На дно каждого отверстия укладывается основание в виде песка и щебня;
• После того, как подложка сделана, требуется установить каждый столб. Стоит обратить внимание, что если теплица на сваях будет выполнена из деревянных брусьев, то и столбы берутся деревянные. При металлическом каркасе строения используются металлические столбы. Такое сочетание необходимо, чтобы целостность будущего строения не нарушалась. Также крепление будет легче делать;
• Обязательно выровнять все свои, чтобы они были на одном уровне. Это делается для предотвращения заваливания конструкции во время эксплуатации. Также при ровных столбах теплица на сваях дольше простоит. Не исключено, что повести трубы уже может после окончания строительства. Чтобы это предотвратить, нужно надежно производить погружение каждой трубы в слои с более плотной структурой.

Фундамент для теплицы на сваях не является чем-то сложным и невыполнимым. Такую конструкцию можно возводить самостоятельно без особых сложностей. Главное соблюдать правила укладки и тогда теплица на сваях будет служить долго.

zagorod-live.ru

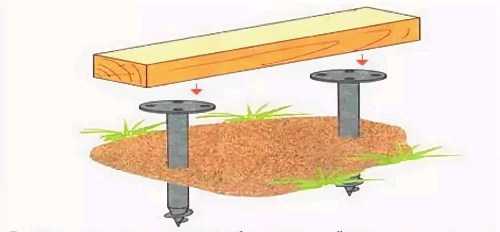

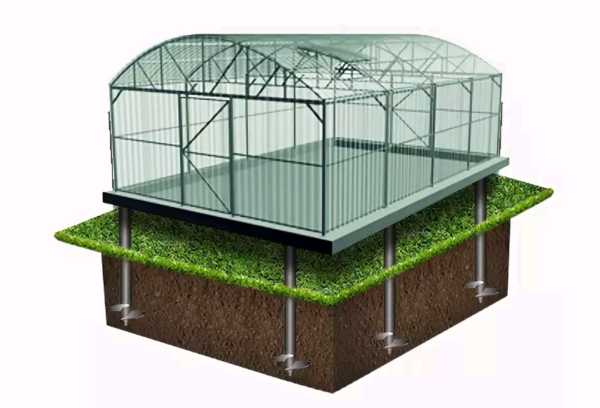

Теплица на винтовых сваях

Статья расскажет о выборе оптимальных конструкций винтовых свай для строительства теплиц на винтовых сваях, основанном на результатах предварительных расчетов и натурных испытаний.

Компания «ГлавФундамент» приняла участие в реализации проекта по строительству тепличного комбината «Белогорский» в Республике Крым.

ТК «Белогорский» расположится в г. Белогорск на участке  общей площадью 20 га. Планируется, что в теплицах будут выращивать томаты (проектная мощность – 16 тыс. кг томатов в год). Конструкция тепличного комплекса предполагает применение односвайных фундаментов, которые должны воспринимать вертикальные и горизонтальные нагрузки.

Перед специалистами отдела научно-исследовательских и опытно-конструкторских разработок компании «ГлавФундамент» стояла задача по выбору оптимальных конструкций винтовых свай для объекта по результатам их предварительных расчетов и натурных испытаний.

Инженерно-геологические условия площадки строительства

Участок изысканий занимает надпойменную террасу реки Биюк-Карасу и представляет собой площадку с субгоризонтальной поверхностью, с уклонами 0-3º.

По данным инженерно-геологических изысканий до глубины 15 м выделено 5 инженерно-геологических элементов:

• Суглинок коричневого цвета, полутвердый, тяжелый, песчанистый, с редким включением дресвы известняка, местами с прослоями глин.

• Суглинок коричневого цвета, тугопластичный, тяжелый, песчанистый, с редким включением дресвы известняка, местами с прослоями глин.

• Глина темно-серо-зеленого цвета мягко- и текучепластичная, органо-минеральная, с примесью органического вещества.

• Гравийный грунт из гравия и гальки кварца и осадочных пород с суглинистым, местами супесчаным заполнителем коричневого цвета, с прослоями и линзами песка мелко- и среднезернистого.

• Мергель серо-зеленого цвета, полускальный, очень низкой прочности, размягчаемый.

На площадке выполнена планомерно возведенная насыпь с послойным уплотнением, которая решает задачу выравнивания поверхности. Коэффициент относительного уплотнения насыпи – 0,95-0,99, консистенция грунта находится в пределах от полутвердой до твердой.

Конструкции винтовых свай для фундамента теплицы

Расчеты и последующие натурные испытания выполнялись для разных модификаций и длин многолопастной винтовой сваи с лопастями малого диаметра для крупнообломочных грунтов и среднего диаметра для дисперсных грунтов, с диаметром ствола 108 мм и толщиной стенки ствола 4 мм.

Для некоторых колонн, предполагавших значительные горизонтальные нагрузки, был использован элемент сопротивления боковым нагрузкам (ЭСБН).

Расчет несущей способности винтовых свай по грунту методом конечных элементов и численными методами по методике СП 24.13330.2011

Расчет выполнялся для предварительного подбора параметров и конструкции свай. Окончательные результаты должны быть приняты по итогам натурных испытаний.

За несущую способность вертикально нагруженной сваи принималась нагрузка, воспринимаемая ей при осадке (полной вертикальной деформации) равной 30 мм или соответствующая ступени до «срыва» сваи.

За несущую способность горизонтально нагруженной сваи принималась нагрузка, воспринимаемая ей при горизонтальной деформации головы (в месте приложения нагрузки) равной 10 мм.

По результатам аналитических расчетов по методике СП 24.13330.2011 несущая способность разных модификаций и длин многолопастной винтовой сваи с лопастями малого диаметра для крупнообломочных грунтов и среднего диаметра для дисперсных грунтов, с диаметром ствола 108 мм и толщиной стенки ствола 4 мм составила от 4 до 8,3 тонны.

При расчете методом конечных элементов (МКЭ) ствол сваи моделировался в виде стержня с жесткостью, соответствующей жесткости сечения трубы. Лопасти моделировались в виде плоской круглой  плиты с толщиной соответствующей толщине лопасти. Элементы сопротивления боковым нагрузкам моделировались в виде вертикальных пластин с толщиной соответствующей толщине «крыла».

В качестве модели материала принята идеально упругая модель Гука.

Грунт моделировался с использованием модели HSS с гиперболической зависимостью деформаций от девиатора нагружения.

В результате несущая способность разных модификаций и длин многолопастной винтовой сваи с ЭСБН и без него по моделированию составила от 0,80 до 1,75 тонны (при действии горизонтальных нагрузок) и от 9,0 до 22,0 тонн (при действии вертикальных нагрузок).

Натурные испытания винтовых свай для фундамента теплицы

Испытания выполнялись в соответствии с требованиями ГОСТ 5686 «Грунты. Методы полевых испытаний грунтов сваями».

Ступени вертикальных нагрузок прикладывались на сваи с помощью гидравлического домкрата. Упорная система выполнена с использованием балки и анкерных свай. Регистрация величины нагрузки осуществлялась по показаниям образцового манометра.

Ступени горизонтальных нагрузок прикладывались на сваи с помощью ручной рычажной лебедки. В качестве упорной системы напротив устанавливалась анкерная свая для крепления системы натяжения. Регистрация величины нагрузки осуществлялась по показаниям динамометра.

Наблюдения за перемещениями свай и анкерной системы велись по прогибомерам и индикаторам перемещений до условной стабилизации. При испытании горизонтальными нагрузками перемещения контролировались в уровне приложения нагрузки и в уровне планировки. Сваи испытывались как с применением дополнительного элемента сопротивления боковым нагрузкам, так и без него.

Испытание свай производилось на двух характерных участках, с напластованием грунтов: один участок соответствует максимальному слою насыпи, а другой – минимальному.

Натурные испытания свай показали, что фактическая допускаемая нагрузка в 1,7-2,6 раза выше расчетной (аналитическими методами в соответствии с СП 24.13330.2011).

Затем производилось сравнение с результатами натурных испытаний моделируемых свай с целью верификации расчета, которое позволило сделать вывод, что результаты моделирования показывают несколько заниженные значения (до 20%), однако в целом сходимость очень высокая.

Таким образом, по результатам испытаний была уточнена модификация винтовых свай и параметры элементов сопротивления боковым нагрузкам.

glavfundament.ru

Винтовые сваи для теплицы: цена, проектирование свайно-винтового фундамента

Почему при строительстве основания теплицы будут незаменимы винтовые сваи, какова их цена и где можно заказать их в Москве?

По мнению специалистов, такое сооружение, как теплица, может быть построено практически на любом виде фундамента. Выбор стройматериалов в данном случае зависит от предпочтений хозяина будущей постройки. В то же время, бетонное основание, которое нередко исполняет роль тепличного фундамента, имеет свойство с течением времени разрушаться по причине такого явления, как проседание грунта под воздействием регулярно выпадающих в него осадков. Это может привести к деформации теплицы в дальнейшем, что будет, к сожалению, необратимым процессом. Просевшее в землю сооружение будет подлежать уничтожению для того, чтобы на его месте можно было возвести новую конструкцию. В данном материале мы рассмотрим альтернативный вариант постройки, а также постараемся дать ответ на вопрос о том, почему винтовые сваи под теплицу являются выгодным и во всех отношениях обоснованным решением.

Винтовые сваи под теплицу

Прежде всего, для всех, кто планирует построить теплицу на свайном фундаменте, следует отметить наиболее существенные плюсы такого решения:

• Фундамент на сваях является универсальным вариантом, поскольку его можно возвести на любом типе грунта;
• Применение именно винтовых свай делают основание здания прочным и не подверженным разного рода повреждениям под воздействием природных факторов;
• Теплицу на винтовых сваях отличает лёгкость сборки;
• При необходимости такая постройка может быть быстро демонтирована в случае, если в качестве креплений для неё использовались специальные болты. Такая мера может быть необходимой в ситуации, когда по тем или иным причинам может потребоваться замена основания теплицы.

Винтовые сваи для теплицы: цена

Среди разновидностей свай можно выделить две наиболее популярные на сегодняшний день:

• Металлические;
• Деревянные.

При этом в плане стоимости деревянный вариант фундамента будет более экономичным. Однако именно металлические свайные конструкции считаются наиболее оптимальными для строительства оснований различных зданий, в том числе теплиц. Как известно, металл, находящийся на протяжении длительного времени в земле, обладает, как известно, риском покрыться ржавчиной. Во избежание появления в будущем такого нежелательного эффекта короткие винтовые сваи для теплицы, изготовленные на заводе из металла, будут заблаговременно обработаны специальными растворами, предотвращающими коррозию.

Помимо всего прочего, немаловажным аспектом при сооружении свайного фундамента под теплицу является также так называемая обвязка свай. Это должно быть осуществлено при помощи специальных труб, соединённых посредством сварки. Однако при желании заказчика такая перевязка может быть также произведена и на основе бетонной заливки.

На винтовые сваи для теплицы цену вы можете уточнить по номеру телефона, указанному на сайте компании.

Свайный фундамент под теплицу

После того, как основание будущего сооружения будет готово, следует также сделать специальный каркас для него. Каркасом для фундамента может быть как деревянная, так и железная конструкция. Для того чтобы покрытие для каркаса было надёжным и прочным, можно изготовить его из такого материала, как поликарбонат. Подобное покрытие станет гарантией долговечности постройки, которая прослужит вам, вашим детям и внукам не один десяток лет.

Помните о том, что лучшие сваи под теплицу вы сможете приобрести по самым доступным ценам в Москве в нашей компании «СвайБур».
