Дата публикации: 13-07-2015

При обустройстве скатных крыш используются стропильные фермы, что это за сооружения и как выполняется их расчет, знают профессионалы.

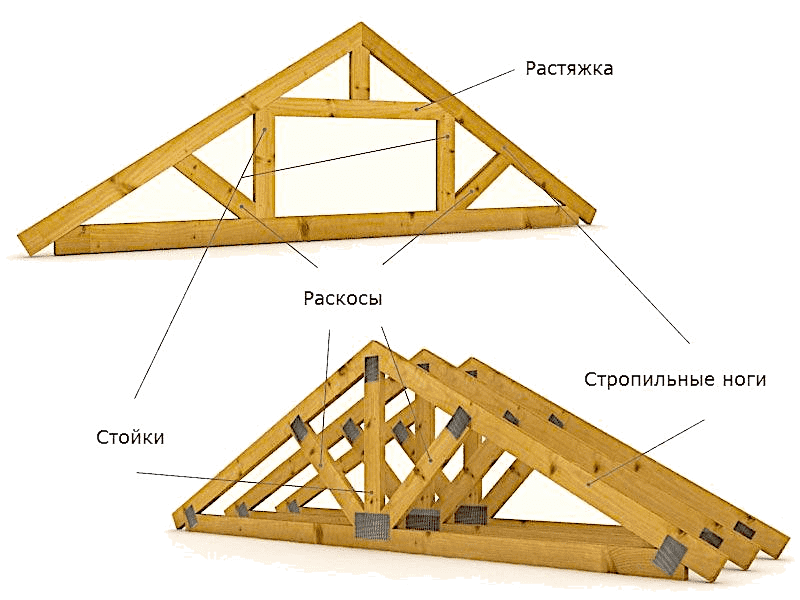

Стропильная ферма — объединение стоек, обрешетки, контробрешетки и других элементов, составляющих остов крыши. Такая конструкция успешно применяется в тех случаях, когда нет дополнительного упора или в зданиях со значительными пролетами. В этой ситуации стропильная ферма поможет эффективно перераспределить всю кровельную нагрузку на стены.

Одним из стройматериалов для сооружения фермы является древесина. Для этих целей берут кругляк, брус и доски. Для сборки всех составляющих в единую конструкцию используется метод врубки или крепление посредством метизов. Существует несколько разновидностей стропильных ферм. Выбор той или иной конструкции зависит от кровельного покрытия, угла наклона крыши и типа потолочного перекрытия.

Деревянные сооружения отлично подходят для устройства мансардных крыш, кровель спортивных и коммерческих зданий, а также при реставрации плоских кровель. Чаще всего конструкция представляет собой решетку. По форме это может быть многоугольник или даже сфера, но чаще – треугольник.

Читайте так же другие статьи

Плитка в каркасном доме

Печь в каркасном доме

Отделка цоколя каркасного дома

Задайте свой вопрос

и получите развёрнутый ответ от наших специалистов

Отправляя заявку вы принимаете нашу
политику защиты персональных данных

Добро пожаловать, ответьте на очень важный вопрос:

Понимаете ли Вы, в чем разница между домокомплектом и строительством дома «под ключ»?

Мы спрашиваем, потому что на нашем сайте продаются именно домокомплекты, и стоимость указана за домокомплект. Хотим, чтобы Вы это понимали.

Очень кратко и понятно рассказываем, что такое домокомплект

1. Домокомплект — это набор деталей, из которых собирается будущий дом. Если совсем просто, то это разобранный конструктор дома. 🙂

2. В стоимость домокомплекта не входит стоимость доставки и сборки дома, поэтому цены на нашем сайте такие низкие.

3. Возвести дом из наших домокомплектов Вы можете как самостоятельно по готовой инструкции, так и обратившись в любую строительную компанию (за отдельную плату).

Стропильная ферма, виды и способность к нагрузкам

Добавить в закладки ● Сборка-1 Нажмите «Ctrl + D» чтобы сохраните сайт в браузере

Ферма, от латинского firmus-прочный и, порой основополагающий конструктивный элемент в быстровозводимом строительстве.

Стропильные фермы крыши для домостроения выполняются, в основном из дерева, которое требовательно к конструктивным и защитным мероприятиям. В местах соприкосновения дерева с иным материалом необходимо устройство прокладок. Это и влагоизоляция со стороны кровли,  пароизоляция со стороны жилых помещений. Обязательны вентилируемые зазоры и обработка антипиренами и антисептиком. Ферма кровельная несет на себе все конструктивные нагрузки крыши, вес кровли, обрешетки и противостоит внешним воздействиям.

Утепление крыши, эковатой значительно продляет срок эксплуатации всех конструктивных элементов, включая ферму и кровлю, поскольку эковата натуральный целлюлозный утеплитель химически нейтрален, поддерживает баланс влажности, не допускает гнилостных и коррозийных процессов







Двускатная ферма
Двускатная ферма, это целая стропильная система, где в основе лежит треугольник, как самая жесткая и максимально экономичная конструкция, способная равномерно распределить нагрузки на несущие стены дома и стать несущей кровельной частью. Создается на базе точных расчетов, исходя из требований к строительству крыши. Существует ряд конструктивных элементов, вариации, применения которых и влияют на разнообразие видов конструкций подобных ферм. Есть различие и по межопорным пролетам – висячие стропила опираются на крайние опоры, а наслонные имеют дополнительную опору на среднюю несущую стену.

Ферма ножницы
Оригинальная конструкция, где нижняя плоскость состоит из двух сегментов (затяжек), имеющих уклон, и нижний пояс фермы уже не заполняет подкровельное пространство. В промышленных зданиях и некоторых дизайнерских разработках зачастую не предусматривается межэтажное перекрытие. Это дает ряд преимуществ в эстетическом плане. Но все же, чтобы выполнять основную функцию – противостоять растяжке стропил, необходимо обеспечить угол наклона сборной затяжки не более 2/3 угла стропил.

Ферма односкатная

Используется для обустройства односкатной крыши или для зонообразной, где несколько скатов монтируются на разных уровнях. Желательное расположение нижней части с подветренной стороны. Как правило, угол наклона ниже, чем у многоскатных. При длине стропильной ноги более 4,5м, необходимы подпоры ( стойки, подкосы).

Балочная ферма с параллельными поясами
Такая ферма находит применение на плоских или мало пологих односкатных кровлях, для обустройства мягкой кровли, для чердачных и межэтажных перекрытий или их усиления. Решетка системы треугольников делает ферму неизменяемой при любой нагрузке. Подходит для перекрытия и больших пролетов, что повышает ее актуальность в области промышленного строительства.







Треугольная рамная ферма с прямоугольным очертанием
Применяется как мансардная ферма при обустройстве двускатной треугольной крыши. В этом случае, часть стропильной системы является и каркасом мансарды. Балки межэтажного перекрытия могут служить затяжкой. Имеет массу конструктивных решений, основанных на  использовании дополнительных подкосов и прогонов.

Чердачная ферма с подкосами
Подкосы или подкосные системы устанавливаются для поддержки балок и равномерного распределения нагрузки, если пролеты свыше 6м. Подкос в чердачной ферме это наклонный брус, который позволяет наклонным стропилам увеличить ширину перекрытия. Установка чердачной фермы с подкосами возможна при наличии, как минимум, одной или двух несущих перегородок.
В комплексе мы наблюдаем центральный трапецеидальный элемент стропил. Узлы дополнительно крепятся анкерами

Чердачная ферма с прямыми стойками
Подобные фермы в строительстве двускатной крыши применяются для будущего обустройства части подкровельного пространства в качестве жилого или при необходимости создания дополнительной полезной площади. Данная конструкция имеет две параллельные балки-стойки и горизонтальные схватки, которые формируют геометрию жилого помещения. Система подкосов выполняется за его пределами.

Ферма ножницы. Тип Т
У данного типа ножницеобразной фермы, средний сегмент нижней плоскости не имеет уклона, он выполнен горизонтально. Центральная стойка под коньковым прогоном передает горизонтальное напряжение на нижний пояс фермы, гася его. Дополнительные стойки позволяют увеличить ширину прогона, подкосы формируют все те же углы – основу надежной конструкции и распределяют оставшуюся нагрузку. Висячие стропила имею две крайние опоры.

Мансардная ферма с прямыми стойками
Особая конструкция с изломанными скатами оправдана, когда невозможно вписать мансардное помещение в простую треугольную крышу. При установке на однопролетный дом необходимо усиление схваток, стояков, верхнего и нижнего пояса (который служит и межэтажным перекрытием). Если есть дополнительная опора из внутренней стены, это не обязательно. Жилое помещение здесь формируют параллельные схватки и стойки. Ферма без центральной опоры, и это дает простор для свободной планировки мансарды.







Мансардная ферма с высоким положением затяжки и не формирующая перекрытие
Изломанные скаты образуют два угла наклона – пологий и крутой, что характерно для обустройства просторной мансарды. Отсутствует «глухая» зона. Конструктивная особенность фермы, это висячие стропила, за счет чего фермы опираются через угловые подкосы на продольные стены с закрепленным мауэрлатом. Сложная шпренгельная система в верхней части (стоек и подкосов, формирующих треугольники), требующая точного расчета распределения напряжения и нагрузки. Высокое положение затяжки, соединяющей стропильные ноги, обуславливает высокие требования к креплениям и к мощности самой затяжки, поскольку она снижает распирающее усилие стропил.

Фермы бывают не только кровельные

Различаются фермы по внешнему контуру, по типам: опирания, решетки, по назначению и материалам. Но неизменным остается облегченная конструкция, минимальный расход материалов и очень высокая надежность. Сложно поверить, но фюзеляж самолета, корпус корабля, тепловоза приобретают рассчитанную прочность, благодаря ферменным элементам. Сложные инженерные системы, как мосты, опоры ЛЭП, это системы на основе ферм. Их надежность выверяется математически и не следует, приступая к строительству крыши пренебрегать расчетами, которые профессионально выполняют специалисты. Нет мелочей в строительстве, и выверенный расчет это необходимое условие для многолетней эксплуатации дома.

Наша строительная компания готова предоставить услуги своих специалистов на различных этапах строительства, утепления дома, обустройства участка. Наш телефон для любых справок и консультаций:

 8 (812) 9999-812.







Что такое ферма крыши и для чего она используется?

Что такое ферма крыши и для чего она используется?
  1. Angi
  2. Центр решений
  3. Кровля

Ultrapro — stock.adobe.com

Кровельные фермы существенно меняют структуру, стиль и стоимость вашего дома

Получите предложения от трех специалистов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, строите ли вы новый дом, многоквартирный дом или пристройку к дому, тип выбранной вами стропильной фермы имеет большое значение. Но что такое ферма крыши? Узнайте все о кровельных фермах и о том, что следует учитывать при выборе типа кровельной фермы, подходящего для вашего проекта.

Что такое ферма крыши?

Кровельные фермы — это конструкции крыши, которые тщательно рассчитываются, изготавливаются и собираются для придания вашему дому эстетических и конструктивных преимуществ.

Кровельные фермы изготавливаются из дерева, стали или их комбинации и состоят из частей, скрепленных болтами, чтобы выдержать вес кровельного материала, будь то шифер или черепица.

В отличие от стропил, кровельные фермы разрабатываются с помощью компьютера и собираются на заводе, что делает их точными, устойчивыми и доступными, поэтому неудивительно, что в последнее время мы наблюдаем рост их популярности.

Ферма крыши состоит из трех основных компонентов: верхних поясов, нижних поясов и распорок. Размер каждого типа фермы зависит от нагрузки, которую она поддерживает, расстояния между фермами и пролета фермы.

Преимущества стропильной фермы

Стропильные фермы являются одним из наиболее важных компонентов любого строительного проекта. Они предлагают несколько структурных преимуществ и могут выдержать испытание временем.

Прочный

Ферма крыши равномерно распределяет вес, создавая безопасный и прочный каркас, повышающий целостность конструкции.

Универсальность

Различные типы ферм подходят для любого здания, от небольших сараев до больших домов. Стропильные фермы могут быть изготовлены по индивидуальному заказу, чтобы соответствовать любому дизайну или конструкции.

Легкий

Ферма крыши сделана из легких деталей, благодаря чему их относительно легко собирать и переносить с одного места на другое.

Экономичность

Поскольку фермы изготавливаются за пределами строительной площадки, затраты на оплату труда часто снижаются. В результате общая стоимость стропильной фермы значительно снижается.

Позволяет использовать планировку с открытой концепцией

Некоторые фермы крыши поддерживают длинные пролеты, создавая дома открытой планировки внутри внешних стен, не оставляя ограничений на полу.

Ftfoxfoto — stock.adobe.com

Типы ферм

Доступны различные фермы. Очень важно выбрать правильный тип стропильной фермы в соответствии с вашим проектом и вашим бюджетом. Вы можете проконсультироваться с местным специалистом по кровле, чтобы определить лучший тип фермы для вашего проекта.

Вот несколько наиболее распространенных типов стропильных ферм, которые могут идеально подойти для вашего проекта.

Ферма King-Post

Одна из наиболее распространенных ферм, длина от 16 до 26 футов и в основном используется для небольших жилых домов.

Ферма Queen-Post

Ферма Queen-Post проходит от 16 до 40 футов. Это одна из самых простых ферм, что делает ее достаточно стабильной и универсальной.

Кровельная ферма Fink

Ферма Fink наиболее часто используется в жилищном строительстве. Они используются для более длинных пролетов и для создания крыш с большим уклоном.

Ферма с приподнятой пятой

Ферма с приподнятой пятой делает здания энергоэффективными, обеспечивая достаточную вентиляцию чердака и достаточную теплоизоляцию дома.

Ножничная ферма крыши

Нижние стойки пояса этой фермы пересекаются друг с другом и соединяются с верхними поясами под углом, создавая открытую форму ножниц. Это ферма крыши, отвечающая за сводчатые потолки, достойные журналов.

Вальмовая ферма

Вальмовая ферма состоит из скатов со всех четырех сторон, которые сходятся в точке в центре. Вальмовые фермы особенно хороши для районов с сильным ветром и снегом, так как их конструкция обеспечивает дополнительную устойчивость.

Чердачная ферма

АКА фермы «комната-в-чердаке», они предлагают дополнительное пространство и удобны для домов, гаражей и навесов.

Моноферма

Моноферма представляет собой половину фермы и может использоваться для создания дополнительных ярусов крыши и расширения существующей крыши.

Вальмовая ферма

Если вам нравится стиль загородного дома, вальмовая ферма придаст вам неповторимый стиль. Вальмовая ферма предназначена для поддержки широкого пролета и добавления дополнительного пространства зданию из-за его высокой конструкции.

Фронтонные фермы

Независимо от того, какой тип фермы крыши вы выбрали для своего дома, фронтонные фермы устанавливаются на каждом конце каркаса для поддержки обшивки крыши.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

  • 6 советов для получения наилучшей оценки кровли

    Автор Rochel Maday • 18 ноября 2021 г.0115

    Д.П. Тейлор • 15 апреля 2022 г.

  • 7 Удивительные вещи, которые могут аннулировать вашу гарантию на крыше

    от Лоуренса Бонка • 1 марта 2022

Все, что вам нужно знать

Изображение.

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

  • Что такое ферма?
  • Преимущества
  • Типы
    • Ферма King Post
    • Ферма Queen Post
    • Ферма Финк
    • Чердачная ферма
    • Ножничная ферма
    • Фронтонная ферма
  • Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ремни/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, для завершения вашего строительного проекта доступно множество ферм. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Ферма с центральной стойкой — это самая простая кровельная ферма.

Общее использование : Пристройки к домам, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Две вертикальные стойки ферзей позволяют фермам длинных стоек охватывать большие пролеты, чем фермы центральной стойки, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительной жилой площади на чердаке

Пролет : До 25 метров

Одним из недостатков многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы выглядят так же, как фермы с матричными стойками, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части вашего дома и использовать другие типы ферм в других частях вашего дома, где вам не нужны сводчатые потолки. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм. Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке представлено гораздо больше типов.
