Строительство подпорных стенок: пошаговые инструкции

В прошлой статье мы рассказывали о том, что такое подпорные стенки, для чего они нужны, какие правила надо соблюдать при их возведении и какую роль в ландшафтном дизайне они играют. Сегодня давайте подробнее остановимся на том, как самим построить подпорную стенку на участке, разберем устройство подпорных стенок на бетоне, на растворе и возведенных методом сухой кладки.

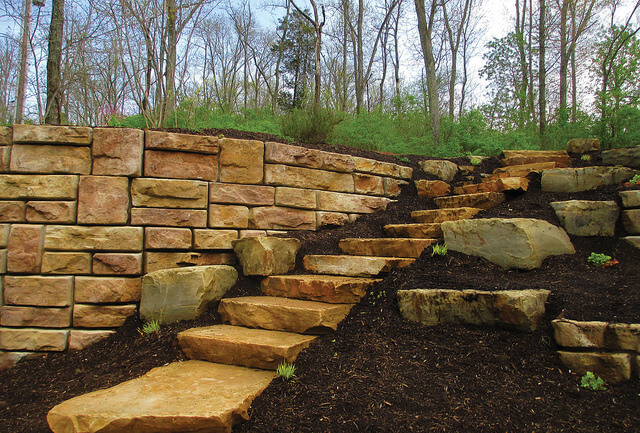

Возведение подпорной стенки методом сухой кладки

Подпорные стенки сухой кладки хорошо вписываются в природные стили ландшафтного дизайна и выглядят очень естественно. В промежутки между камнями можно засыпать землю и посадить туда неприхотливые почвопокровные низкорослые растения или мхи, это придаст ей налет старины и защитит от попадания сорняков, избавится от которых в этом месте будет довольно сложно.

К недостаткам такой стенки можно отнести зависимость ее долговечности от свойств почвы. Грунт, подверженный оползням и вспучиваниям от морозов может воздействовать на конструкцию подпорной стенки и она постепенно будет разрушаться.

Для создания подпорной стенки методом сухой кладки не нужно использовать раствор. Но это ограничивает ее конечную высоту. Не желательно, чтобы она была более 80 см, а ширина  — не менее 30 см.

Для возведения вам понадобятся крупные камни, размером от 30 см. Это может быть природный или искусственный камень. В основание кладите самые большие камни. Для подпорной стенки, сложенной методом сухой кладки, важно сохранять уклон во внутреннюю сторону (в сторону земли) порядка 5-10 градусов. Поэтому каждый новый ряд надо смещать вглубь на ⅓ ширины камня. Самые лучшие камни сохраните для последнего, верхнего ряда, их будет видно больше всего.

Этапы возведения подпорной стенки на сухой кладке
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
  • Уплотняем оставшийся грунт виброплитой или вручную.
  • Стелим на дно геотекстиль плотностью 120-140 г/м2.
  • Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
  • Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Переходим к укладыванию камней, начиная с больших, постепенно переходя к более мелким, стараясь подбирать их по форме и стыковать.
  • В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей желательно прокладываем геоткань.
  • Заполняем пустоты с лицевой стороны более мелким камнем. При желании зазоры между рядами можно заполнить плодородной землей и посадить растения.

Устройство подпорной стенки на раствор

Такая стенка конструктивно похожа ну ту, что создается методом сухой кладки, но обладает большей стойкостью к природный воздействиям, поэтому она может быть выше и доходить до 1,4 метра. Процесс возведения очень похож на предыдущий с той лишь разницей, что каждый камень промазывается раствором. Для того, чтобы раствор не проступал сквозь швы и не портил внешний вид стенки, наносить его надо только на ⅔ внутренней (ближней к земле) части камня.

Для этой стенки также подойдет природный или искусственный камень размером больше 30 см, чаще всего используют бут, булыжник, известняк или гранит.

Этапы возведения подпорной стенки на раствор
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
  • Уплотняем оставшийся грунт виброплитой или вручную.
  • Стелим на дно геотекстиль плотностью 120-140 г/м2.
  • Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
  • Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Укладываем камни, смазывая каждый ряд раствором.
  • В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей кладем геоткань.
  • Очищаем лицевую сторону стенки от просочившегося раствора.

Строительство подпорных стенок по первым двум схемам — дело несложное и его можно осущствить собственными руками, соблюдая все описанные этапы.

Возведение подпорной стенки из бетона

Подпорные стенки из бетона отлично подходят для террасирования и укрепления участков с большим уклоном. Но кроме инженерной функции они могут стать украшением участка, если с фантазией подойти к их оформлению. С помощью них можно создавать красивые высокие террасы и цветники, патио, эффектно зонировать участок, создавая большие перепады и выделяя укромные зоны для отдыха.

Такие стенки — это уже более серьезные конструкции, они очень устойчивы и могут достигать высоты 3 м, поэтому строительство подпорных стенок из бетона лучше доверить профессионалам, особенно если высота большая. Но если вы уверены в своих силах и готовы соблюдать все этапы строительства, можете воспользоваться инструкцией по возведению подпорной стенки своими руками.

Важные моменты, на которые надо обратить внимание при возведении стенок из бетона

Подпорные стенки из бетона в обязательном порядке должны иметь в основании фундамент. Размер его зависит от высоты будущей конструкции и равен ½ от этого размера.

Еще одним важным элементом конструкции стенки является водоотвод. Вода, попадая на укрепляемый склон будет просачиваться сквозь землю и собираться в нижнем участке стены, поэтому чтобы избежать размытия грунта, требуется отводить эту воду с помощью пластиковых трубок. Их укладывают с лицевой стороны стены на расстоянии 1 м друг от друга в армокаркас. Высота заложения — 5 см от уровня почвы. Расположение — перпендикулярно телу стенки (на схеме обозначено красным цветом).

В дополнение к этому для водоотвода с внутренней стороны подпорной стены прокладывается перфорированная дренажная труба (на схеме отмечена красным цветом). Длина ее не должна быть меньше длины стены. Диаметр — 110 мм. Труба укладывается не на грунт, а на основание из песка и щебня. Чтобы вода беспрепятственно вытекала из трубы, она должна лежать под наклоном. Оптимальный уклон — 1 см на 1 погонный метр трубы. Сверху труба засыпается гранитной щебенкой слоем 30-40 см. Высота заложения этой трубки находится на 20 см ниже уровня основного грунта, при этом грунт необходимо проложить геотекстилем перед тем как засыпать основу из щебня и песка под дренажную трубку.

Обязательно при строительстве стенки из бетона важно создавать температурные швы, чтобы предотвратить появление трещин в конструкции. Они могут впоследствии сказаться на устойчивости всей стены.

Вы можете оставить бетонную основу без облицовки, но это будет не очень красиво, поэтому рекомендую подумать о материале, который подойдет по стилю для внешнего оформления стены. Это может быть искусственный или натуральный камень, либо облицовочный камень.

Этапы строительства подпорной стенки из бетона
  • Определяем с помощью маячков расположение подпорной стенки.
  • Убираем грунт по форме будущей подпорной стенки на необходимую глубину.
  • Уплотняем грунт виброплитой или вручную.
  • На землю стелим геотекстиль плотностью 120-140 г/м2.
  • Засыпаем 10 см песка (крупнозернистый песок), после чего хорошо его утрамбовываем.
  • Засыпаем щебень слоем слоем 10 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
  • Устанавливаем опалубку.
  • Из арматуры d 8-12 мм с помощью вязальной проволоки делаем объемную сетку с размером ячеек 20*20 см) — этот этап называется армирование.
  • Заливаем бетон (марка бетона не ниже М250).
  • Убираем опалубку.
  • Делаем гидроизоляцию. Для этого на внутренней (тыльной) стороне подпорной стенки прокладываем гидроизолирующий материал, например, рубероид или битумная мастика.
  • Кладем перфорированную дренажную трубу.
  • Заполняем пространство между стеной и землей щебнем фр 20-40. Толщина слоя 30-40 см.
  • Между грунтом и щебнем прокладываем геоткань.
  • Все хорошо уплотняем и засыпаем слоем плодородной земли.
  • Оформляем лицевую сторону стенки:монтируем облицовочный камень или сооружаем каменную кладку.

Домовой проекта «Время создавать сады»

Цыганова Оксана

Заказать строительство подпорных стен и террас в Москве и Московской области

Красивый ландшафт не всегда можно создать без дополнительных ухищрений. Иногда рельеф местности (холмы, впадины, близкорасположенные водоемы) таков, что без подпорных стен не обойтись. В таких случаях требуется строительство подпорных стен. Они будут выполнять не только прямую функцию – быть инженерным сооружением для удержания грунта от обрушения, но и станут элементом ландшафтного дизайна. Обратившись в компанию «Оазис групп», подпорные стены будут возведены качественно и быстро в соответствии с вашей задумкой и высоким профессионализмом наших специалистов.

Виды подпорных стен

Подпорные стены подразделяются на:

  • укрепительные – удерживают грунт на склонах, служат террасными стенами, главное – качество, внешнему виду внимания уделяется мало;
  • декоративные – применяются не столько для укрепления, (в случае ровного участка или участка с небольшим уклоном), сколько для декорирования проектируемой территории и разделения её на зоны;
  • смешанные – выполняют функции опорных стен, то есть отличаются прочностью и надежностью, и одновременно украшают ландшафт благодаря эстетичному дизайну.

Этапы строительства подпорной стены

  • Первый этап — выбор места под фундамент
  • Второй этап – устройство фундамента: на месте будущей стены копается траншея и в нее заливается бетонная подушка
  • Третий этап – собственно строительство из выбранного материала – камня, бетона, дерева и прочих материалов

Подпорная стена из камня

Заказывая в компании «Оазис групп» строительство подпорной стены из камня, материал рассортировывается по размеру и его доставляют к месту строительства. Деревянный шаблон позволяет избежать перекоса. Первый камень кладки – связующий. По краям будущей стенки кладутся крупные камни, а середина заполняется мелкими, плотно уложенными друг возле друга камнями.

Строительство подпорных стен из камня оправдано экономически – они прочны, красивы и долговечны.

Подпорная стена из дерева

Процесс установки деревянной подпорной стены занимает продолжительное время, но такая стена относительно дешева и красива благодаря разнообразной фактуре выбранного материала.

Поскольку нижняя часть дерева будет залита бетоном, изначально осуществляется обработка машинным маслом для предотвращения гниения. Такие стены имеют укороченный срок службы по сравнению с каменными и бетонными.

Подпорная стенка из бетона

Стенка из бетона наиболее основательна и долговечна, но требует дополнительных затрат на облицовку. Облицовывать можно камнем, керамической плиткой, декоративной штукатуркой. А можно изначально соорудить подпорную стену из декоративных блоков.

Однако стоит помнить, что новичкам не всегда удастся самостоятельно построить подпорные стены. Целесообразнее довериться специалистам, компании «Оазис групп»: они не только сделают всю требуемую работу, но и подскажут наилучшее конструктивное решение для каждого конкретного случая.

Прайс-лист

Строительство подпорных стен, террасы

Заказать услугу

Фотопримеры услуги

Пример 1. Строительство подпорной стены

Пример 2. Строительство подпорной стены

Пример 3. Строительство подпорной стены

Пример 4. Строительство подпорной стены

Пример 5. Строительство подпорной стены

Пример 6. Строительство подпорной стены

Пример 7. Подпорная стена

Пример 8. Подпорная стена

Конструкция подпорной стены

Конструкция подпорной стены

Типичное поперечное сечение подпорной стены

Секция базового слоя подпорной стены

Установите базовый материал, выровняйте и утрамбуйте.

Выровняйте блоки, при необходимости отрегулируйте.

Этап 1: Подготовка площадки и земляные работы

Если вы строите с помощью AB Fieldstone, в котором используются переработанные материалы, перейдите к установке AB Fieldstone

  • Удалите поверхностную растительность и органические почвы
  • В соответствии с утвержденным планом выкопать фундаментную траншею не менее 24 дюймов (610 мм) в ширину и 12 дюймов (300 мм) в глубину. *
  • Удалите непригодные почвы и замените их уплотняемыми материалами.
  • Заглубленный блок должен быть не менее 6 дюймов (150 мм). Проверьте планы, чтобы увидеть, сколько заглубленного блока требуется.
  • Компактная и ровная траншея.

Подъем основания стены

Начинайте подпорную стену с самой низкой отметки

Стены, построенные на наклонной поверхности, требуют ступенчатого основания

  • Начните раскопки в самой нижней точке и выкопайте ровную траншею в склоне, пока она не станет достаточно глубокой для размещения основного материала и одного целого блока.
  • В этом месте увеличьте высоту одного блока и начните новый участок базовой траншеи.
  • Продолжайте подниматься по мере необходимости до вершины склона.
  • Всегда закапывайте хотя бы одну полную единицу на каждом этапе.

Шаг 2. Установка материала основания

  • В соответствии с утвержденными планами уложите в траншею основания не менее 150 мм (6 дюймов) вмещающего камня и разровняйте.*
  • Компактный и ровный основной материал.
  • Инженер по почвоведению должен убедиться, что установлено надлежащее основание.

Шаг 3: Установка базового слоя

  • Начните с самой низкой отметки подпорной стены. Поместите блоки подпорной стены на основной материал в центре траншеи. Проверьте и отрегулируйте уровень и выравнивание каждого блока.
  • Дренажная труба требуется для подпорных стен высотой более 4 футов (1,2 м) или построенных в илистых или глинистых грунтах. См. утвержденные планы для определения местоположения и спецификаций. См. сведения о конструкции альтернативного места слива.

Этап 4: Установка стенового камня и материалов для обратной засыпки

  • Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади подпорной стены стеновым камнем.
  • Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
  • Используйте виброплиту, чтобы уплотнить область за блоком. Компактный в лифтах 8 дюймов (200 мм) или меньше.

Шаг 5. Установка дополнительных рядов

  • Удалите весь лишний материал с верхней поверхности блоков подпорной стены. Это можно сделать при установке следующего ряда блоков, задвинув блок на место.
  • Уложите следующий ряд блоков так, чтобы вертикальные швы были смещены от блоков, расположенных ниже, не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока.
  • Проверьте и отрегулируйте уровень, выравнивание и толщину стены по мере укладки подпорной стены.
  • Заполните сердцевины блоков и заднюю часть блока стеновым камнем не менее чем на 12 дюймов (300 мм). Используйте одобренные почвы для обратной засыпки за вмещающей породой.
  • Начиная со 2-го ряда и выше используйте виброплиту для уплотнения непосредственно на блоках, а также области за блоками. Компактный в лифтах 8 дюймов (200 мм) или меньше.
  • Завершите подпорную стенку до необходимой высоты. См. сведения об отделке для получения информации о вариантах окончания подпорной стены.
  • Используйте низкопроницаемую засыпку толщиной 8–12 дюймов (200–300 мм) на последнем подъеме для отделки стены.

*Для стен высотой менее 4 футов (1,2 м) допустима траншея шириной 18 дюймов (460 мм) и глубиной 10 дюймов (250 мм) с каменным основанием стены толщиной 4 дюйма (100 мм).


Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Установка и уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Уплотнение стенового камня и грунта обратной засыпки, начиная с блоков

Установка фильтра ткань и леска для установки заглушек AB

Базовый ряд для AB Fieldstone

  • Начните с самой низкой отметки стены, разместив облицовочные блоки AB Fieldstone на основном материале по направлению к передней части траншеи, оставив место для анкерного блока AB Fieldstone поэтому, когда вся сборка установлена, она центрируется на основных материалах. Проверьте каждую единицу и отрегулируйте уровень и выравнивание. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
  • Для правильного размещения анкерных узлов используйте молоток по кирпичу или лопату, чтобы создать небольшую траншею для края.
  • Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
  • Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Начинайте подпорную стенку с самой низкой отметки. Используйте 824 единицы для охвата шага вверх (если доступно)

Подъем основания стены

При возведении подступенков на склоне всегда начинайте с самой низкой отметки стены основного ряда.

Чтобы создать ступеньку вверх, разместите блок между выравнивающей площадкой и расположенным ниже рядом блоков. Step-Ups наиболее устойчивы, когда верхний блок имеет достаточную опору на нижний блок. Длина узла 824 (если имеется) обеспечивает гибкость, что делает этот блок идеальным для этого приложения. Сборка 812 тоже подойдет.


Установка стенового камня и материалов для обратной засыпки

Обратная засыпка стеновым камнем

  • Заполните пустые заполнители и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла.
  • Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.
  • Используйте виброплиту, чтобы уплотнить область за блоками.
  • Компактный в лифтах до 8 дюймов (200 мм) или менее

Дополнительные курсы для AB Fieldstone

  • Удалите весь лишний материал с верхней поверхности блоков AB Fieldstone. Это должно включать проведение щеткой или метлой по принимающей выемке для удаления любого мусора.
  • Для более быстрой укладки и выравнивания второго ряда одновременно установите первый облицовочный блок AB Fieldstone и блок анкеровки AB Fieldstone. Отрегулируйте так, чтобы вертикальные стыки смещались от нижних блоков не менее чем на 3 дюйма (75 мм) или на ¼ длины блока.
  • Установите остальные блоки облицовки, используя первый блок в качестве направляющей.
  • Поместите анкерные блоки в приемные пазы облицовочных блоков. Сдвиньте сборку из двух частей так, чтобы кромка анкерного узла попала в принимающую выемку блока на ряду ниже. Каждый блок анкеровки должен совпадать с одним блоком облицовки.
  • Проверьте и отрегулируйте уровень и выравнивание лицевых блоков.
  • Заполните пустотелые блоки и не менее 12 дюймов (300 мм) за стеной стеновым камнем. Установите каменную стенку за анкерным узлом на уровне или ниже приемной выемки или примерно на 0,5 дюйма (12 мм) ниже верха анкерного узла.
  • Используйте утвержденные грунты для обратной засыпки за вмещающей породой.
  • Начиная со 2-го ряда и выше используйте виброплиту для уплотнения непосредственно на блоках, а также области за блоками. Компактный в лифтах 8 дюймов (200 мм) или меньше.
  • Удалите лишний материал с верхней поверхности и повторите шаги, чтобы завершить стену до требуемой высоты. Подробнее об окончании стен с поворотами.

Строительство подпорной стены — Решения для подпорных стен

БАЗА ЗНАНИЙ

Существует процесс строительства подпорной стены, процесс и этапы строительства приведены ниже:

  1. Выберите тип подпорной стены в зависимости от ситуации и бюджета. Страница сравнения цен
  2. Проектирование подпорной стенки. Узнайте больше о конструкции подпорной стены .
  3. Запланируйте материалы и организуйте рабочую силу и завод.
  4. Постройте подпорную стенку.

Существует несколько типов конструкций подпорных стен, которые вы можете построить, в том числе:

  1. Садовые подпорные стены
  2. Королевский пост
  3. Габионная корзина
  4. Полый блок
  5. Сборный L-образный профиль
  6. Криблок
  7. Кирпичная кладка
  8. Наклонный
  9. Усиленный блок

Существует множество способов и методов возведения подпорной стены. Все зависит от типа подпорной стенки.

В приведенном ниже примере показано строительство подпорной стены из армированных блоков. Конструкция основана на консольных принципах. Стена соединена с фундаментом и имеет форму буквы L. Удерживаемая земля на фундаменте помогает конструктивным свойствам подпорной стены.

Альтернативой этой конструкции является гравитационная подпорная стена, но для этого требуется больше блоков.

Проект конструкции подпорной стены

Прежде чем построить подпорную стену, ее необходимо спроектировать. Обычно требуются некоторые данные по исследованию грунта для удерживаемого грунта и опорного давления грунта. Это можно сделать, проведя пробные раскопки и предоставив информацию инженеру-строителю, который будет проектировать стену. Для получения дополнительной информации о получении правильной информации о почве перейдите на нашу страницу дизайна и посмотрите видео.

Дизайн стены будет похож на этот чертеж. Вы можете посмотреть нашу таблицу гильдии усиленных блоков для получения дополнительной информации. Таблицы были разработаны для расчета стоимости, дизайн для вашего проекта может отличаться в зависимости от типа почвы.



Этап 1 – Земляные работы и опалубка

Выкопать землю в окрестностях для подготовки подпорной стены. Убедитесь, что основание для формирования твердое. Уложите от 50 до 100 мм глухого бетона поверх формации, чтобы получить плоскую и ровную поверхность. Это также защищает пласт и предотвращает любое загрязнение арматуры.

Установить опалубку для плота. Убедитесь, что имеется 40 мм покрытия для арматуры. Тип и размер армирования будут зависеть от размера конструкции и дизайна.

Этап 2. Усиление

Закрепите стартовые стержни на месте. Важно, чтобы они были размещены точно. Для этого закрепите опорные брусья краевой опалубки, как показано на рисунке. В зависимости от размера блока центры будут либо 600 мм, либо 800 мм. Расстояние от лицевой стороны стены до места расположения стержня составляет 450 мм для блоков 600 мм и 650 мм для блоков 800 мм.



Этап 3 – Бетон

Залейте бетон в опалубку. Убедитесь, что начатые такты не сдвинуты. Стоит проверить стартовые стержни до того, как бетон схватится.

Выровняйте бетон по верху опалубки и оставьте с легким утрамбовыванием.

Прочность бетона определяется конструкцией, но обычно это смесь C40.



Шаг 4 – Построение первого слоя

Укладка первого слоя блоков. Разместите их над начатыми стержнями. По завершении первого слоя уложите заднюю дренажную трубу. Важно, чтобы вся вода, находящаяся за стеной, отводилась, чтобы предотвратить накопление гидростатического давления.

Это делается путем укладки перфорированной трубы и заполнения ее чистым камнем, который действует как фильтр. Чистую каменную насыпь можно обернуть геотекстилем, чтобы отфильтровать любые мелкие частицы из почвы, которые в конечном итоге заблокируют каменный фильтр.



Шаг 5. Завершите строительство

Постройте стену на полную высоту и засыпьте ее чистым камнем и оставшейся землей.

Установите вертикальный стержень в соответствии с проектом и залейте его безусадочным раствором. Это важно для структурной стабильности готовой стены и предотвращения коррозии арматуры.

Шаг 6 – Узнайте, как построить другие типы подпорных стен

  • Как построить садовую стену
  • Как построить подпорную стенку шкворня
  • Как построить подпорную стенку из габиона
  • Как построить подпорную стену stepoc
  • Как построить сборную подпорную стенку в форме буквы L
  • Как построить подпорную стенку
  • Как построить подпорную стену из бетонных блоков
  • Как построить подпорную стену, армированную грунтом

Шаг 7 –

Выберите тип стены в соответствии с вашим бюджетом
