Столбчатый монолитный фундамент из железобетона под колонну


Для возведения крепкого и надежного здания на непучнистых грунтах можно использовать в качестве основания столбчато-ростверковый фундамент. Этот тип каркаса пригоден для домов в 1-2 этажа из сравнительно легких строительных материалов, таких как каркасные панели, бревно, клееный брус, панель. Благодаря материалам, которые используют при монтаже монолитного основания столбчатого типа, такой дом простоит не один десяток без изменений конструкции и угроз разрушения.

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания, поскольку столбы уходят в грунт на глубину ниже уровня промерзания всего на 30 см, в то время как сваи для основания дома погружают в грунт до несущего пласта земли. Надежный ростверк — опоясывающий столбы каркас, делает опоры неподверженными к сдвигам под воздействием изменений структуры грунта и снижает давление всего дома на колонны.

Важно: монолитный столбчатый каркас для дома можно использовать только на ровных грунтах, не склонных к пучению и имеющих низкий уровень грунтовых вод.

Основные принципы возведения надежного столбчатого основания

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания

Чтобы монолитный фундамент столбчатого типа прослужил долго и качественно, при его монтаже необходимо соблюдать такие правила:

  • Столбы из железобетона углубляют не менее чем на 70 см в грунт;
  • Почва на участке под столбчатый каркас должна быть спокойной и не склонной к сдвигам/пучениям;
  • Уровень грунтовых вод ниже отметки 1,5 метра;
  • Желательно, чтобы участок не имел крутых рельефных «поворотов»;
  • Для крепости фундамента необходимо монтировать ростверк из железобетона;
  • Стены дома должны быть выполнены из относительно легкого материала (пеноблок, брус, бревно, панель).

Важно: монтаж ростверка слегка завышает расходы на устройство такого фундамента, однако и в разы усиливает долговечность каркаса.

Возведение фундамента из железобетона: этапы работ

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:

  • Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
  • Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
  • Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.

После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.

Важно: для удобства монтажа столбчатого фундамента под маленькие дома удобнее выкопать единый котлован, который позволит легко и быстро установить опалубку для заливки раствора на каждую колонну.

Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:

Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.

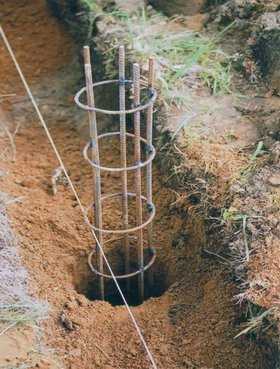

Армирование опор

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн. Поскольку армировать столбы по вертикали в опалубке сложно, то облегчить процесс установки стальной сетки можно путем её предварительной сборки (вязки) и установки в уже собранную опалубку.

Рекомендуем к прочтению:

Важно: вязать армирующую сетку из стальных прутьев нужно таким образом, чтобы металл имел отступ от краёв залитой колонны, включая низ и верх, по 1 см минимум.

Для создания армирующего пояса на каждый столб используют четыре вертикальных прута сечением 12-16 мм с рифленой поверхностью и горизонтальные пруты-перемычки сечением 6 мм. При этом важно знать, что если предполагается монтаж ростверка из дерева, то прутья арматуры не должны доходить до верха столба на 1-2 см. Если же предполагается монтаж железобетонного ростверка, то прутья арматуры должны выступать из залитых колонн на 25-40 см для качественной вязки армирующего пояса ростверка с прутьями колонны.

Важно: гнуть такие выступающие прутья под вязку арматуры ростверка можно только после окончательного затвердения бетона столбов.

Монтаж башмака

Сначала перед заливкой колонн необходимо смонтировать опорные площадки (башмаки) под каждую опору. Для этого поверх песчано-гравиевой подушки устанавливают опалубку из четырех фанер высотой 20-30 см и сечением, в 1,5 раза превышающим сечение спроектированных столбов. Цементный раствор заливается в один приём и оставляется на 7-10 дней до полного высыхания при условии сухой погоды и температуры в диапазоне +15-20 градусов.

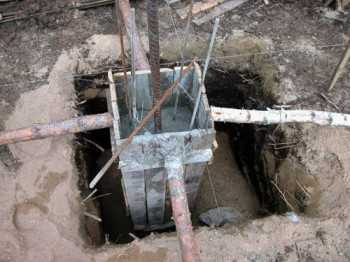

Заливка колонн

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

Важно: использование асбестоцементных или пенополистироловых труб в качестве опалубки нецелесообразно, поскольку все равно потребует дальнейшего утепления подземной части столбов. А это повлечет дополнительные расходы.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Важно: при трамбовке раствора необходимо избегать расхождения щитов опалубки и контакта вибратора с арматурой во избежание нарушения её конструкции.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

Ростверк: типы

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк. В зависимости от материала для строительства дома ростверк  может быть изготовлен таким образом:

Рекомендуем к прочтению:

  • Крепление к столбам металлопроката. В этом случае пластины металла (швеллер или двутавр) укладываются полками вниз. Такой ростверк выдержит любые нагрузки.
  • Ростверк из железобетона. Здесь необходим монтаж опалубки и заливка бетонного раствора с его армированием. Такой пояс пригоден под строительство каркасного или панельного дома, а также деревянного сруба.
  • Брусовый ростверк — самый дешевый и простой вариант устройства пояса. Используется под строительство легких конструкций из дерева или каркаса.

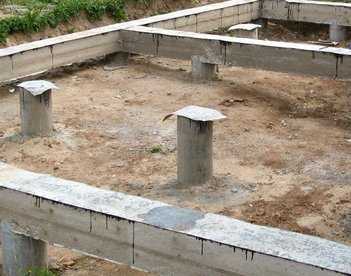

Монтаж монолитного ростверка

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Для заливки бетонного раствора необходимо смонтировать качественную опалубку

Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов. Для этого необходимо нарезать доски, равные шагу между колоннами фундамента. Для их крепления рекомендуется вбить в грунт удерживающие колья. Доски опалубки укладывают на колья вровень с верхним краем столбов.

Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.

Важно: боковые щиты опалубки можно делать выше проектной отметки, а сам бетон при этом можно залить по внутренней разметке. Такая технология является более удобной, чем выравнивать потом верх ростверка в случае недобора бетонной смеси.

Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм. Важно в местах столбов связать арматуру с выступающими из колонн прутьями.

Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.

Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.

После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.

Важно: в декоративном цоколе со всех четырех сторон здания необходимо оставить отверстия для вентилирования подпола. При этом стоит знать, что декоративную отмостку нужно класть только после разводки и утепления всех сантехнических коммуникаций.

kakpostroitdomic.ru

Технология изготовления столбчатого фундамента своими руками

Добавил(а): Андрей 30 апреля

Современных индивидуальных застройщиков нельзя упрекнуть в недостаточном внимании к фундаменту, скорее наоборот. Если пройтись по любому загородному поселку — сплошь монолитные ленточные фундаменты, даже под легкими зданиями, и даже – под хозпостройками и сарайчиками. Хотя все должно быть в меру. Где-то хорош ленточный монолит, а где можно обойтись и свайным фундаментом. К примеру, для такого легкого строения как каркасный дом, массивный ленточный фундамент будет явным перебором. А вот столбчатый – в самый раз.

Сфера применения

Столбчатые фундаменты применяются обычно под домами с облегченными стенами (каркасные, деревянные, щитовые, пенобетонные блоки) и не имеющими подвалов. В некоторых случаях (когда необходимо глубокое заложение и ленточный тип фундаментов экономически невыгоден) их закладывают и под кирпичные стены. Столбчатые обходятся в 1,5 — 2 раза дешевле, чем ленточные фундаменты.

Материал для столбов фундамента выбирают в зависимости от конструкции дома (учитывается его этажность и масса). Это может быть камень, кирпич, бетон, бутобетон и железобетон.

В индивидуальном строительстве жилья широкое применение нашел монолитный столбчатый фундамент из железобетона.

Технология и этапы строительства столбчатого фундамента

Подготовительный этап

Начинается с очистки участка. Для этого производится срез верхнего слоя грунта вместе с растительностью. Толщина слоя составляет около 300 мм., и под основание он не пригоден. Если на участке имеются глинистые грунты, то понадобится устройство гравийно — песчаной подсыпки. Ее толщина определяется расчетами, на основании геологических данных о грунте. После очистки площадки, производят ее планировку. Снимаются все неровности, а в имеющиеся ямы подсыпается грунт.

Разбивка фундамента

Цель этого этапа – перенести с чертежей на земельный участок план дома с закреплением осей и основных размеров фундамента. Точность разбивки обязательно нужно проконтролировать измерением диагоналей плана (они должны быть одинаковыми) и проверить углы фундамента – они должны быть строго 90 градусов.

Рытье ям

Ямы для железобетонного фундамента роются при помощи экскаватора либо вручную. Все они располагаются исключительно по осям. Если глубина не превышает 1 м. то можно обойтись и без креплений стенок. А при глубине более 1 м. – копают с откосами и устраивают крепления из досок с распорками (для предотвращения осыпания грунта). Ямы выполняются на 250-300 мм. больше глубины залегания фундамента (для устройства гравийно — песчаной подсыпки). По ширине, яма так же должна быть больше будущего фундамента. Это необходимо для обеспечения возможности установки опалубки и распорок.

Монтаж опалубки

Для опалубки используют струганные доски толщиной 25 — 40 мм. и имеющие ширину 120-150 мм. Строганная сторона устанавливается к бетону. Так же, в качестве материала для опалубки можно использовать ДСП, влагостойкую фанеру, металлически листы. В виде опалубки допускается применять железные, керамические или асбестоцементные трубы, имеющие диаметр от 100 мм. Бетон заливается в установленные трубы, и они остаются вместе с фундаментов в земле.

Армирование фундамента

Армирование столбов проводят в продольном направлении арматурными стержнями марки А3 и диаметром 10 -14 мм. с устройством горизонтальных перемычек с шагом не менее 200 мм. В качестве перемычек применяется проволока диаметром 6 мм. Для будущей связи арматурного каркаса столба и монолитного ростверка необходимо обеспечить выход стержней над обрезом фундамента (как видно из фото) на 10-20 см.

Заливка бетона

Укладка бетона проводится послойно, по 200-300 мм. с применением глубинных ручных вибраторов. Тем самым обеспечивается однородность смеси и происходит удаление воздуха из раствора.

Гидроизоляция столбчатого фундамента

Гидроизоляцию выполняют с применением таких же материалов, как и для ленточного фундамента: различные рулонные оклеечные мембраны, мастики горячего и холодного применения, или же «дедовским» способом – два слоя рубероида на битуме.

Монтаж ростверка

Монолитный пояс (ростверк) обеспечивает необходимую продольную жесткость и устойчивость всей фундаментной конструкции. Он может быть выполнен с применением сборных железобетонных рандбалок либо монолитным. До начала устройства сборного пояса перемычки надежно соединяют друг с другом при помощи обрезков арматуры, сваривая их с монтажными петлями при помощи сварки. После этого устанавливают опалубку, каркас из арматуры и проводят заливку бетоном марки М200.

После набора бетоном нормативной прочности и проведения гидроизоляционных мероприятий, можно засыпать пазухи ям грунтом и переходить к монтажу плит перекрытий.

Устройство забирки

Для предохранения подпольного пространства от снега, дождя, пыли, грязи и холодного воздуха делают стенку между столбами – забирку. Выполняют ее из разных материалов, но обычно из кирпича. Кладка производится на бетонную стяжку. В забирке, так же как и в цоколе, устраиваются технологические отверстия для подвода коммуникаций. Со столбами забирка не связывается, так как при неравномерной осадке могут появиться трещины.

Итак, столбчатый фундамент целесообразно устраивать своими руками при непучинистых и слабопучинистых грунтах. На среднепучинистых грунтах их необходимо связать жестким железобетонным поясом.


Этот тип фундаментов надежен, экономичен. Однако применять его можно только лишь для облегченных зданий – каркасного либо деревянного типа. И к тому же, его применение исключает устройство подвалов и погребов.

Оцените статью: Поделитесь с друзьями!

prorab.guru

Устройство монолитного столбчатого фундаментаПострой Меня, пожалуйста! Строительство и ремонт своими руками видео инструкции

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительствоЛюбое капитальное строение нуждается в опоре, на которой будет держаться вся его масса. На изготовление фундамента расходуется существенная часть средств, поэтому от правильного выбора его типа зависит многое.

Монолитный железобетонный фундамент является основным типом столбчатых вариантов, используемых при массовом строительстве.

Достоинства столбчатого фундамента

Помимо дешевизны, этот тип фундамента обладает и другими достоинствами:

  • изготовить такую конструкцию сможет практически каждый;
  • для изготовления не требуется применение специальной техники, что снижает затраты на строительство;
  • простота конструкции, делает ее понятной даже неспециалисту.

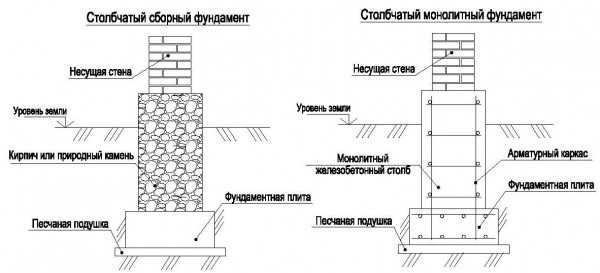

Конструкция столбчатого фундамента

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Система столбов установленных в углах и на пересечениях стен, а также под несущими простенками, балками и в других местах с большой нагрузкой, образуют столбчатый фундамент. Фундамент состоит из линии столбов, монтируемых с интервалом 1,5-2 метра, с учетом определенных технологий. Столбы устанавливаются в специально подготовленные ямы, на подушку из песка и щебня, поверх столбов, изготавливается бетонная плита.

Для изготовления монолитного фундамента выполняется специальная опалубка, которая после армирования заливается бетоном. Такая конструкция является однородной и имеет достаточно большой эксплуатационный срок.

Ростверк объединяет столбы в единую конструкцию, что повышает устойчивость, предотвращает опрокидывание, горизонтальное смещение и является основой для изготовления опорной части цоколя.

Технология изготовления

  1. Первоначально для фундамента проводится разметка, и изготавливаются ямы одинаковой глубины.
  2. Необходимо, чтобы шахты, имели некоторый запас по ширине, позволяющий изготовить гидравлическую и дренажную подушки и установить опалубку.
  3. В каждой яме, засыпается песчаной основой, слоем 10-20 см и после его утрамбовки, засыпается 5 см слоем щебня, который также трамбуется. На подушку, обеспечивающую отвод грунтовых вод, устанавливается гидроизоляционный материал.
  4. В качестве подушки могут применяться железобетонные блоки, которые должны иметь габариты на 25 см больше ширины опоры. Поверх блока монтируется опалубка для опоры, в середине которой монтируется арматура.

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

В зависимости от варианта изготовления опор, монолитный столбчатый фундамент может иметь иную структуру, опор.

Опоры могут изготавливаться из блоков или различных труб, выполняющих функцию несъемной опалубки.

Технологии и материалы, развиваются и совершенствуются, все чаще появляются новые варианты изготовления столбчатого монолитного фундамента, но основная структура у них остается неизменной.

buildmeplease.com

Столбчатый фундамент: минусы и плюсы основания


Фундамент из столбов – это такой вид постройки, который применяется для нетяжелых зданий, что имеют стены из дерева, щитов или каркаса. По техники строительства считается достаточно простой конструкцией, поэтому есть возможность возведения своими руками. Данная система складывается некоторым количеством столбов, располагаемых в оптимальных точках. Каждую деталь основания нужно разместить на дистанции около двух метров. Обо всех подробностях, достоинствах и недостатках данного устройства мы и поговорим в нашей статье.

Описание столбчатого устройства

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Фундамент из столбов – это такой вид постройки, который применяется для нетяжелых зданий, что имеют стены из дерева, щитов или каркаса

Столбчатый фундамент имеет конструкцию, состоящую из столбов опоры, которые связываются ростверком. Такие столбы монтируются во всех углах и местах пересечений стен. То есть все точки, которые имеют наивысший показатель получения нагрузки. Для того чтоб построить столбы необходимы такие материалы и инструменты:

  • Плитняк или бутовый камень;
  • Кирпичи, хорошо обожжённые;
  • Марки бетона от В15 до В25;
  • Деревянный материал;
  • Трубы из стали или асбестоцемента;
  • Сборные конструкции из железобетона.

Внимание! Лучшей почвой для выполнения данной постройки является песок.

Плюсы и минусы основания

Достоинства и недостатки делятся на такие разновидности как частные и общие. Что касается первых, то они, прежде всего, зависят от таких факторов:

  1. Особенности конструкции устройства;
  2. Использованный материал для строительства.

Давайте, теперь по отдельности рассмотрим плюсы и минусы такого основания.

Преимущества фундамента

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Самым главным достоинством, которое имеет столбчатый фундамент является его низкая стоимость

Самым главным достоинством, которое имеет столбчатый фундамент является его низкая стоимость. Всего, по отношению к расходу на монтаж другого основания, данный тип составить около 30 процентов. Стоит отметить, что затраты на опоры столбов обычно не превышают 18 процентов. Но, все экономический фактор – это не единственное достоинство такого устройства. Позитивные качества также проявляются и в таких его характеристиках:

Рекомендуем к прочтению:

  • Единичные опоры при своем взаимодействие с почвой снижают возможность того, что земля может осесть. Это достоинство открывает возможность увеличить обьем нагрузки в среднем на 25 процентов. Результатом этого фактора есть уменьшение величины общей площади основания, а следовательно и финансовых затрат.
  • Самые некомфортные грунты для выполнения строительных задач есть пучинистые типы. Но, стоит отметить, что именно столбчатый фундамент имеет способность сопротивляться такому явлению земли. Наименьшая степень пучения наблюдается при установке железобетонных опор с самым маленьким сечением. Для того чтоб уменьшить силу деструкции на столбы, нужно выбирать модели с поперечным сечением, которые сверху заостренные. Так же необходимо упомянуть, что такие опорные точки можно делать из бетонных монолитов.

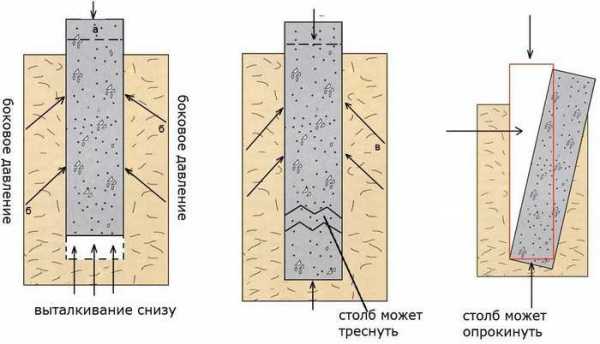

Минусы устройства

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Склонность устройства перемещаться, плохо влияет на общий показатель устойчивости всего дома

Самым важным недостатком, который проявляет столбчатый фундамент,  является невозможность эксплуатации при строительстве массивных построек. Помимо этого всего минусы проявляются в таких особенностях конструкции:

  • Склонность устройства перемещаться по горизонтали, плохо влияет на общий показатель устойчивости всего дома. Для того чтоб защититься от такой проблемы, нужно использовать ростверк для соединения столбов. Но, стоит отметить, что данная норма применима только к постройкам средних габаритов.
  • Столбчатый фундамент не может строиться в проектах, которые планируют подвальное помещение.

Плюсы и минусы различных видов

Каждый строительный объект имеет ряд требований и норм к возведению. Они могут проявляться в финансовых затратах, навыках специалистов, качестве материалов и т.д. Если учитывать все критерии вместе, то можно выделить такие виды фундамента:

  • Деревянный вид;
  • Кирпичное основание;
  • Столбчатый фундамент из монолита;
  • Конструкции из металла и винтов и т.д.

Давайте каждый из них рассмотрим отдельно.

Древесное основание

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Столбчатый фундамент такого типа рекомендовано выбирать для строительных проектов летних домов и небольшого размера построек

Дерево – это один из самых доступных материалов. Если есть возможность, то его можно достать и самостоятельно, но можно и приобрести уже заготовленные бревна. Плюс ко всему, данный тип основания имеет ряд таких характеристик:

  • Для подготовки материалов вам пригодиться только пила и топор;
  • Маленький срок эксплуатации. Это объяснимо тем, что дерево поддается процессу гниения. Следует учесть, что такая опора имеет срок жизни до 80 лет, и то, только в случае правильного с ней обращения.
  • Выполнив обжиг бревен можно добиться эффекта гидроизоляции, и защитить древесину от различных паразитов.

Внимание! Столбчатый фундамент такого типа рекомендовано выбирать для строительных проектов летних домов и небольшого размера построек. Если правильно выполнить все подсчеты, то можно возвести деревянный дом с двумя этажами.

Кирпичный столбчатый фундамент

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Такой тип постройки может выполнить человек, не имеющий специальных навыков

Этот материал имеет более высокий уровень прочности, чем бревна. При достаточно легком процессе монтажа, он все же занимает много время и усилий для выполнения таких задач. Отличительными являются такие характеристики:

Рекомендуем к прочтению:

  • Средняя ценовая политика. Его стоимость немного больше, чем у деревянного основания, но меньше монолита.
  • Имеет высокую несущую способность. На таком типе фундамента можно строить более массивные постройки, так как риск просадки есть минимальным.
  • Отсутствует дополнительный этап подготовки. Если древесину необходимо обрабатывать, то кирпич продается уже в готовом к кладке виде.
  • Простая строительная техника. Такой тип постройки может выполнить человек, не имеющий специальных навыков.

Внимание! На сегодняшний день такой столбчатый фундамент встречается в постройках дачных домов. Плюсы материала заключаются в его компактности, доступности и экономности.

Монолитное основание

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Это один из оптимальных вариантов для строительных работ над возведением массивных зданий с двумя или тремя этажами

Это один из оптимальных вариантов для строительных работ над возведением массивных зданий с двумя или тремя этажами. У монолита отличная несущая способность, которая полностью исключает возможность просадки почвы. Плюс ко всему монолитный фундамент имеет такие преимущественные отличия:

  • Высокая цена. Чтобы построить такое основание нужно пользоваться услугами специальной техники. Материалы также имеют большую стоимость.
  • Долгий эксплуатационный срок. Если придерживаться всех норм и правил, применимых к монолитам, то можно получить фундамент, который прослужит столетие или больше.
  • Большая несущая способность. Такое строение способно держать на себе вес до 100 тонн.
  • Технологическая сложность монтажа. Монолитный столбчатый тип основание – это самый трудоемкий вариант. Стоит также учесть, что на практике зачастую неподготовленный человек не может справиться со строительными задачами такого плана.
  • Капризность к типам почвы. Большой вес материалов имеет большую возможность проседания грунта. Именно по этой причине нужно выбирать более прочный участок земли.

Внимание! Монолит как опору чаще всего применяют в строительстве больших дачных домов, которые предназначены для людей с постоянным проживанием.

Основания из металла и винтов

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Технологический прогресс привел к появлению новейших способов возведения фундаментов домов, которые соединяют в себе все лучшие характеристики

Технологический прогресс привел к появлению новейших способов возведения фундаментов домов, которые соединяют в себе все лучшие характеристики. Применение в строительных работах свай из металла дает возможность уменьшения цены при сохранности в конструкции несущей способности.

Винтовые элементы – это продолжение технологических изобретений, что дает возможность металл применять еще и для столбов фундамента. Такая методика исключает существующие проблемы опорных деталей, но и не теряющая своих достоинств. Стоит отметить, что такие техники чаще всего можно увидеть при выполнении монтажа для здания небольшого размера и каркасных строений. На сегодняшний день их также стали использовать для строительства капитальных построек. Такой столбчатый фундамент имеет такие конструктивные особенности:

  • Увеличен уровень возможного подъёма груза. Сваи из металла могут держать стотонную нагрузку, а винтовой механизм – около 250 тонн.
  • Быстрота строительных работ. Если использовать металл, то основание в 100 кв. м можно построить за три календарных дня. В случае винтов – скорость выше, даже чем при монтаже деревянного фундамента.
  • Низкая стоимость. Металл стоит намного дороже бревен, но намного меньше, чем монолит или кирпич.
  • Необходима гидроизоляция;
  • Легкость ремонтных работ;
  • Есть возможность при необходимости повысить уровень крепости конструкции. Это действие нужно совершать, если планируется достройка этажа.

Внимание! Самым большим достоинством винтовых оснований перед другими видами – это, прежде всего, его способность монтироваться на болотистой местности и на почве с большим количеством воды. Если даже будет паводок, небольшой вес фундамента, не позволит ему деформироваться или сдвинуться.

Столбчатый фундамент чаще всего используется для строительных работ малоэтажных построек. Стоит отметить, что современный прогресс позволяет исключать различные минусы функциональности конструкции. Этот процесс намного расширил зону его применения. Такому основанию отдают предпочтение большое количество владельцев проектов, так как он прост и быстр в возведении объектов, а также имеет очень высокие показатели характеристик.

Внимание! Все не забывайте о том, что если монтажные работы отклонены от нормы, то это может привести к тому, что резко сократиться срок жизни вашего фундамента.

kakpostroitdomic.ru

Столбчатый фундамент

Вернуться на страницу «Грунты и фундаменты»

Проектирование столбчатых фундаментов зданий и сооружений

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Столбчатый фундамент – это конструктивные элементы в виде столбов, опор, подушек или их комбинаций, расставленные с определенным шагом. На столбчатый фундамент опираются колонны, фундаментные балки, ростверки или другие конструкции, которые предают нагрузки от здания или сооружения на столбчатый фундамент.

Подробно о типах:

ТИПЫ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

Столбчатые фундаменты отличаются экономичностью и простотой монтажа.

Неблагоприятным условием для столбчатого фундамента является низкая несущая способность грунта под подошвой фундамента.

Мы рассмотрим следующие вопросы проектирования столбчатых фундаментов.

1. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ — СХЕМА РАСПОЛОЖЕНИЯ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

2. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ — ЧЕРТЕЖИ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

При проектировании столбчатых фундаментов могут оказаться полезными следующие типовые серии:

№ п/пНомерНаименованиеПримечания
1Серия 1.012.1-3.97Фундаменты сборно-монолитные под стальные колонны производственных зданий и инженерных сооружений. Смотреть
2Серия 1.412.1-6Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий. Смотреть
3Серия 1.412.1-8Фундаменты монолитные железобетонные на свайном основании под колонны фахверка перегородок. Смотреть
4Серия 1.412.1-11Фундаменты сборно-монолитные на естественном основании под железобетонные колонны одноэтажных и многоэтажных производственных зданий. Смотреть
5Серия 1.812.1-2Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий. Смотреть
6Серия 1.812.1-5сФундаменты железобетонные сборные под колонны сельскохозяйственных производственных зданий для строительства в районах сейсмичностью 7, 8 и 9 баллов. Смотреть
7Серия 1.812.1-8.93Фундаменты под трехшарнирные железобетонные рамы. Смотреть
8Серия 1.412-1Монолитные железобетонные фундаменты под типовые колонны прямоугольного сечения одноэтажных промышленных зданий. Смотреть
9Серия 1.412.1-4Монолитные железобетонные фундаменты на естественном основании под железобетонные стойки фахверка. Материалы для проектирования и рабочие чертежи. Смотреть


Сборные железобетонные фундаменты проектируют из готовых железобетонных элементов заводского изготовления:
Сборный железобетонный фундамент.
Рассмотрим следующие типы столбчатых фундаментов.

— фундаментная плита (ФП) по ГОСТ 23972-80;

— фундаментный блок (Ф) ГОСТ 23972-80;

— подколонник (ПК) или башмак под колонны (БК) серия 1.020-1/87;

— траверсы (ФТ,ТС) Серия 3.402-24;

— фундаментные балки (БФ) ГОСТ 28737-90.

Монолитный железобетонный фундамент.

 Монолитный железобетонный фундамент отличается от сборного железобетонного фундамента тем, что весь массив фундамента изготавливается путем установки каркаса и заливки бетоном в условиях стройплощадки.

 Бутовый фундамент

 Бутовый фундамент изготавливается из бута или полнотелого красного кирпича методом послойной укладки. В результате получается бутовый массив в оболочке из раствора. Надземную часть фундамента выполняют в опалубке для обеспечения эстетического вида.

Перевязка столбчатых фундаментов.

Перевязка столбчатых фундаментов с использованием ранд-балки обеспечивает большую пространственную жесткость, т.к. горизонтальные нагрузки воспринимаются всеми фундаментами одновременно. Главной целью ранд-балки является передача нагрузки от стен на столбчатый фундамент. Ранд-балка выполняется, как правило, из железобетона в сборном или монолитном исполнении.

saitinpro.ru

Фундамент столбчатый / каркасный дом своими руками

Столбчатый фундамент, как уже понятно из его названия, представляет собой набор отдельных вкопанных в землю столбов. В первую очередь такие столбы располагаются в местах пересечения стен дома, и вместе с тем они могут располагаться в пролетах между ними. Верхний конец столбов называется оголовком, нижний - основанием. На оголовки впоследствии будет ставиться дом, поэтому у всех столбов они должны находиться на одинаковом уровне - это будет уровень пола первого этажа, обычно на высоте 40-50 см от земли. Такой зазор между полом дома и землей необходим, чтобы избежать сырости, от которой деревянные конструкции нижней части дома (а именно деревянные дома чаще всего возводят на столбчатых фундаментах) быстро сгниют.

Форма столбов фундамента может быть различной - квадратной, прямоугольной, круглой, но больше всего распространены столбы с круглым поперечным сечением, потому что под такие столбы скважины можно бурить ручным буром. Диаметр столбов может быть самый разный от 15 см и более, но при строительстве столбчатого фундамента своими руками выбирать придется из следующих диаметров: 150 мм, 200 мм, 250 мм, 400 мм. Скважины именно такого диаметра можно бурить с помощью большинства продающихся ручных буров. Глубина заложения столбчатого фундамента, как правило, составляет около 2 м (ниже rong>глубины промерзания). Площадь основания столбчатого фундамента невелика, поэтому чтобы выдерживать нагрузку от дома он должен опираться на слой грунта с большой несущей способностью .

Столбики фундамента можно делать из разного материала: дерево, кирпич, монолитный бетон. Деревянный брус или бревно можно обжечь или обработать антисептиком, чтобы предотвратить (или по крайней мере замедлить) гниение древесины. Так же можно использовать гидроизоляционные материалы, но всё равно такие столбы будут наименее надежным вариантом.

Кирпичная кладка – вполне приемлемый вариант в плане прочности, однако этот вариант далек от идеала в плане удобства возведения. Складывать столб из кирпичей непосредственно в самой скважине не представляется возможным. Складывать столб полностью на поверхности земли, а затем опускать его в скважину – тоже не выглядит быстрым и приятным занятием.

Однозначно лучшим во всех отношениях материалом является монолитный железобетон. Он обеспечивают наибольшую прочность на сжатие, при армировании – и на растяжение. Армированный монолитный столб не треснет ни под каким действием сил морозного пучения. Развести бетонную смесь и залить её в вырытую скважину действие довольно простое.

Столбы фундамента могут иметь постоянное или переменное поперечное сечение. В первом случае это простой цилиндр или параллелепипед, во втором - более сложная форма с уширением в нижней части столба. Такое уширение позволяет увеличить площадь основания и соответственно увеличить несущую способность фундамента: вес дома будет распределяться по большей площади. Второе преимущество - это большая устойчивость к морозному пучению грунта. Если столб расширяется внизу, то силы пучения не смогут выдавить его вверх.

Столбы с уширением в нижней части для столбчатого фундамента. Есть две технологии, позволяющие закладывать такой столбчатый фундамент. Первая технология заключается в том, что под столб роют яму (как правило квадратной или прямоугольной формы), размеры которой на 20-40 см больше, чем нужно для столба. Затем в этой яме устанавливается опалубка, которая задает форму будущего столба, в нее ставится арматурный каркас и заливается бетон. После того, как бетон затвердеет, опалубку снимают и засыпают столб. Такая технология позволяет сделать монолитный железобетонный столб любой формы, но подразумевает относительно большой объем земельных работ и использование съемной опалубки.

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Установка нового столба для фундамента: в вырытую скважину опущена опалубка, которую с боков подпирают распорки. Внутри опалубки - арматурный каркас.

Другой путь - это технология ТИСЭ, которая была специально разработана для самостоятельного строительства столбчатых фундаментов. Эта технология предусматривает использование специального фундаментного бура ТИСЭ-ф, который позволяет бурить скважины диаметром 200 мм, которые имеют в нижней части уширение до 400 мм или 600 мм. Бур ТИСЭ имеет плуг, который может срезать грунт со стенок пробуренной скважины, в результате в нижней ее части появляется уширение в виде полусферы.

Главными достоинствами столбчатого фундамента являются простота его строительства и экономичность. Все работы по заложения такого фундамента можно выполнить своими руками в одиночку: бурение скважины ручным буром, приготовление бетона для заливки одного столба, вязка арматурного каркаса и заливка. Столбы можно заливать по одиночке, поэтому не необходимости готовить сразу большое количество бетона. Расход бетона на столбчатый значительно меньше, чем на другие виды фундаментов, равно как и необходимое количество арматуры.

Столбчатый фундамент с ростверком

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Ростверк - это верхняя часть столбчатого фундамента, которая связывает отдельные столбы в единую конструкцию. Устройство ростверка нужно для обеспечения большей устойчивости столбчатого фундамента и равномерного распределения нагрузки от дома между всеми столбами. Ростверк чаще всего делают в виде ленты из монолитного железобетона. Наличие ростверка не обязательно, по сути его роль выполняет нижний венец брусьев деревянного дома. Конструкция столбчатого фундамента с ростверком.

Армирование монолитного столбчатого фундамента

Монолитный бетон имеет высокую прочность на сжатие, но плохо переносит нагрузки на изгиб и растяжение. Чтобы исправить это, фундамент из монолитного бетона необходимо армировать в тех зонах, где может возникать растягивающая нагрузка. Столбчатый фундамент может испытывать нагрузку на разрыв при действии сил пучения: грунт примерзает к поверхности столба, при пучении стремится выдавить его вверх, в то время как нижняя часть столба удерживается не промерзающим слоем грунта. Чтобы от такой нагрузки столб не треснул, необходимо вертикальное армирование. Арматурный каркас состоит из нескольких вертикальных прутков ребристой арматуры (класс A-III) диаметром 10-12 мм. Армирование надо делать из ребристой арматуры, чтобы обеспечить лучший контакт арматуры с бетоном. Вертикальные прутки арматуры соединяются тонкой монтажной арматурой, она не воспринимает никаких нагрузок и нужна только для того, чтобы связать вертикальные прутки в единую конструкцию, поэтому она может быть гладкой и диаметром всего 6 мм.

Для армирования небольших столбов диаметром 15-20 см достаточно использовать два вертикальных прутка ребристой арматуры. При высоте столба 2 м их можно перевязывать между собой монтажной арматурой в трех-четырех местах, т.е. через каждые 70-100 см.

Если при строительстве столбчатого фундамента планируется устройство монолитного ростверка, то его так же необходимо армировать. Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на столб, а тот давит на ростверк). Необходимо делать два пояса армирования - верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением - именно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Для какого дома можно выбирать столбчатый фундамент?

Как было отмечено выше, опорная площадь столбчатого фундамента невелика по сравнению с другими типами фундаментов (плитным и ленточным), соответственно его несущая способность так же меньше, поэтому он используется при строительстве легких домов из деревянного бруса, сруба или каркасных домов. Так же целесообразно выбирать столбчатый фундамент, когда плотный слой грунта находится очень глубоко и другой тип фундамента на такаю глубину заложить проблематично. Столбчатый фундамент удобен при строительстве дома на склоне.

Столбчатый фундамент не подразумевает устройство подвала, ни при каких условиях.

Нельзя закладывать столбчатый фундамент при высоком уровне грунтовых вод: его основание будет опираться на грунт, насыщенный влагой, такой грунт имеет низкую несущую способность, столбы будут проседать под весом дома. Кроме того, пробуренные скважины будут заполняться водой, заливать фундамент в таких условиях нельзя.

    Читайте так же:

  • Фундамент глубокого заложения
    Фундамент глубокого заложения, он же глубоко заглубленный фундамент, - это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

  • Мелкозаглубленный фундамент
    Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

  • Фундамент на винтовых сваях
    Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

  • Монолитный плитный фундамент - Монолитная плита
    Плитный фундамент представляет собой монолитную железобетонную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью и высоким УГВ.

  • Ленточный фундамент
    Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

karkasdom.info

Столбчатый фундамент. Область применения и особенности конструкции.

Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверком. По сравнению с ленточным или плитным, у него общая площадь опор значительно меньше. А значит и меньше несущая способность. В связи с этим применение столбчатого фундамента у нас ограничено.
Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Область применения

В центральном регионе на 80 процентах строительных участков под подошвой фундамента залегают глинистые грунты. Это довольно слабый грунт, требующий больших площадей опоры в случае строительства тяжелых домов. Поэтому наиболее употребляемый «народный» вариант основы дома – ленточный, и часто – сборный из блоков (шлакоблок) или бутокамня.

Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно:

  • дома из дерева или же каркасные дома;
  • строения из легких блоков типа газоблок…;
  • вспомогательные постройки легкого типа – беседки, террасы, сараи, легкие гаражи и т.п.
  • другие нетяжелые конструкции уже промышленного предназначения – ангары, цеха и т.п.
Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Столбчатый фундамент под тяжелым домом

Но иногда столбчатые фундаменты применяют и при возведении домов тяжелого типа из кирпича, шлакоблока. В тех случаях, когда проектным расчетом суммарная площадь столбов окажется достаточной для такого типа зданий.

Применение под тяжелые дома возможно при строительстве на грунтах с высокими прочностными показателями – это весьма твердые глины, крупнообломочные грунты, или когда на участке близко к поверхности залегают твердые горные породы.

Иногда бывает и так, что у поверхности залегают весьма слабые грунты, малопригодные для любого фундамента, а плотные находятся на значительной глубине, тогда столбы глубокого заложения становятся единственно приемлемым вариантом фундамента.

Возможность применения столбчатого фундамента определяется исключительно проектом дома, на основе геологических изысканий. Самостоятельно принимать решение о строительстве подобных фундаментов под тяжелым домом, не рекомендуется.

Особенности конструкции

Основание столбчатого фундамента всегда должно находиться ниже верхнего плодородного и весьма неустойчивого слоя (гумуса) и опираться на прочные грунты. Иногда закладывают весьма длинные столбы на большую глубину, чтобы достичь прочных слоев.

Существует правило расположения столбов. Они обязательно закладываются под всеми углами дома, в местах пересечения стен, а на протяжении стен – с определенным шагом.
Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Шаг определяется расчетом, но чаще находится в пределах 1,5 – 2,0 метра. Оголовки (верх) обязательно делаются на одной горизонтали. На них будет опираться ростверк.

Для легких строений ростверк не делают вовсе, а заменяют его металлическими или деревянными балками.

При возведении деревянных домов возвышение оголовков над уровнем почвы делают порядка 0,5 метра. Таким образом под полом образовывается достаточный зазор с почвой, чтобы избежать в доме сырости.

Материал для столбчатого фундамента

Столбы фундамента могут быть сделаны из деревянных бревен, кирпича, или из монолитного железобетона.

-Дерево в обязательном порядке обрабатывается антисептиками, просмаливается и закладывается комлем вверх. Но этот, издавна применявшийся материал, при любой обработке является все равно менее всего надежным и долговечным.

Кирпичная кладка весьма редко применяется. Потому что для ее возведения потребуется рыть котлованы, или сплошную траншею. Также необходима и металлическая армировка кирпичной кладки продольными прочными стержнями, так как на фундамент будут воздействовать силы пучения грунта на разрыв. Возможно применение лишь красного водоустойчивого кирпича.

Наиболее предпочтительным материалом для возведения столбов остается железобетон.

Как сделать опоры в скважинах

Наиболее простая технология установки железобетонных столбов – в скважинах.

Достаточно пробурить в грунте скважину нужного диаметра (обычно это 200 или 250 мм), для чего можно использовать и ручной бур, и вести строительство своими руками.
Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство
К тому же технология приготовления бетона самостоятельно уже давно освоена большинством строителей.

Но для столбчатого фундамента необходимо готовить только весьма водоустойчивый бетон, так как гидроизоляция столбов в скважинах невозможна.

Опоры, выполненные по технологии ТИСЭ имеют уширенное основание, что увеличивает опорную площадь, и улучшает противостояние морозному пучению.

Армировка обязательна, только армированный бетон может противостоять разрывающим усилиям морозного пучения. В скважинах применяется обычно от одного до четырех довольно толстых прутов арматуры диаметром 10 – 12 мм.
Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Способ возведения в котлованах

Другой способ возведения опор из железобетона предусматривает рытье котлованов, с размерами большими, чем столб примерно на полметра, с тем чтобы была возможность смонтировать опалубку. Теперь конструкция будет скорее прямоугольной или квадратной формы в поперечном сечении.

Для его же армировки потребуется 2 – 4 прута арматуры, которые связываются между собой в каркас.

Помимо явных недостатков, — большого объема земляных работ, повышенного расхода материалов и трудоемкости, этот способ имеет одно большое преимущество. Только в котловане можно создать большую опорную площадь столба. Т. е. сделать его с большим уширением снизу и опереть на подстилающую подушку из песка.

Конструкция ростверка из железобетона

Ростверк – неотъемлемая часть столбчатого фундамента, им соединяются оголовья столбов в единую конструкцию. Ростверк воспринимает нагрузки от дома и перераспределяет равномерно на каждый столб. Он может отсутствовать лишь в легких конструкциях, где он заменяется балками или же нижним венцом деревянных бревен.

Обычно ростверк выполняется в виде сплошной ленты железобетона. Он армируется по типу ленточного фундамента группами стержней с верхней и нижней стороны.

Применяется толстая ребристая арматура А3 диаметром порядка 12 мм, в количестве не менее 2 шт. в верхнем и нижнем ряду. Такое расположение стержней, как известно необходимо для балок, испытывающих изгибающие силы в вертикальной плоскости.

Поперечная армировка ростверка не воспринимает какую либо значительную нагрузку и может быть выполнена арматурой малого диаметра 6 — 8 мм, служащей скорее для связки основных стержней в каркас. В любом случае стержни не должны располагаться ближе чем 5 см к краям бетонной конструкции.

Строительство фундаментов столбчатые монолитные – Монолитно-столбчатый фундамент: применение, устройство, строительство

Порядок возведения ростверка

Перед возведением ростверка готовится песчаная подушка по всему периметру укладки бетона, уровень которой обычно ниже на несколько сантиметров, что бы оголовья оказались в ростверке.

По столбам укладывается арматура ростверка, которая увязывается с арматурой столбов (жесткое соединение ростверка и столбов). Вокруг каркаса строится деревянная опалубка, которая закладывается бетоном.

После упрочнения бетона, опалубка снимается, а песчаная подушка удаляется. Расстояние от ростверка до грунта должно остаться не менее 10 см. Это важно, так как зазор предотвращает разрушение ростверка зимой пучащим грунтом.

Расчет ростверка, его размеры, количество и размещение арматурных стержней в бетоне определяются исключительно проектом. Нужно помнить, что ростверк – очень важная часть всей конструкции, воспринимающая значительные нагрузки.

Столбчатый фундамент не подразумевает строительство подвала под домом, как это присуще ленточным фундаментам. Подвал может быть создан лишь как отдельный элемент дома, не увязанный с самим строением. Приведенные рекомендации являются обобщением опыта, строительство же нужно вести в соответствии с проектом

stroy-block.com.ua
