Строим дом из газобетона межэтажное монолитное перекрытие устройство: Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото

Содержание

размеры, поэтапный монтаж, плюсы и минусы

Современные строительные технологии открывают новые возможности для заказчиков загородных домов, небольших дачных коттеджей, технических и коммерческих построек. Благодаря объединению преимуществ некоторых популярных направлений, сегодня блочные сооружения могут свободно конкурировать с лидерами рынка.

Что такое перекрытия?

Перекрытием называют горизонтальную составляющую конструкции зданий и сооружений, которая разделяет пролеты и имеет большое значение при строительстве дома. Перекрытия между ярусами, применяемые в газобетонных домах, бывают различных типов и могут состоять из разных материалов. Выбор ограждающей конструкции зависит от нагрузки на ее ось и величины пролета здания. Архитекторы считают перекрытие разделительной линией, которая разграничивает дом на пролеты и отдельные элементы.

Что представляет собой газобетон

Газобетонный блок – современный строительный материал, который производится из природного сырья. В изготовлении используется цемент, известь, кварцевый песок, вода, а также специальные структурные добавки для вспенивания массы и улучшения характеристик материала. Чаще для этого применяется алюминиевая пудра.

В зависимости о производителей, могут несколько меняться свойства блока, его размеры, технические характеристики. Нужно обратить внимание и на экологическую составляющую, регулируемую качеством сырья и производства. При заказе блоков для сооружения жилых построек, важно требовать санитарные сертификаты.

Сегодня на рынке материалы, изготовленные по двум основным технологиям – автоклавный и неавтоклавный газобетон, а соответственно, газобетон и газосиликат. Применение этапа запекания блока позволяет изменить его качества в зависимости от требований, улучшить прочность, энергоэффективность, морозостойкость и другие важные показатели!

и минусы газобетона

Современный газобетон имеет много преимуществ, вот некоторые из них.

Плюсы газобетона:

  1. Высокая прочность материала. В процессе изготовления автоклавного газобетона происходит твердение его в автоклаве под воздействием температуры и высокого давления. Именно при таких условиях происходит формирование низкоосновных микроскопических кристаллов гидросиликата кальция, которые предают материалу прочности
  2. Легкий вес. То что блоки не тяжелые в ограждающих конструкциях означает, наличие меньшей нагрузки на основание и каркас объекта, а значит, как следствие, будут меньшими затраты как на материал, так и на фундамент, что повлечет за собой снижение общих затрат на строительство объекта.
  3. Отличные теплоизоляционные свойства позволяют не использовать дополнительные теплоизоляционные материалы в конструкции стен. Кроме этого, зимой есть возможность сэкономить на отоплении.
  4. Отличные звукоизоляционные свойства. Стены, которые выстроены из газобетона, способны обеспечить отличную звукоизоляцию.
  5. Универсальность. Газобетон можно свободно пилить, шлифовать, сверлить, благодаря чему газоблокам можно придать разную форму. Их используют для стен, каминов, перекрытий, ступенек, заборов и других объектов.
  6. Газоблоки имеют точные геометрические размеры, что дает возможность вести кладку на специальный клей для газобетона с толщиной шва до 3 мм.
  7. Влагостойкость и морозостойкость. Устойчив к морозам. Кроме этого, благодаря пористости материала, вода не может быстро проникнуть в материал.
  8. Безопасен для здоровья. Производится из натурального сырья: извести, воды и песка.
  9. Контроль качества. На заводах, где изготавливают блоки, есть лаборатория, которая проводит контроль качества продукции.
  10. Крепление к газобетону осуществляется довольно просто при помощи специальных анкеров для газобетона.

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

Основные виды фундаментов

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

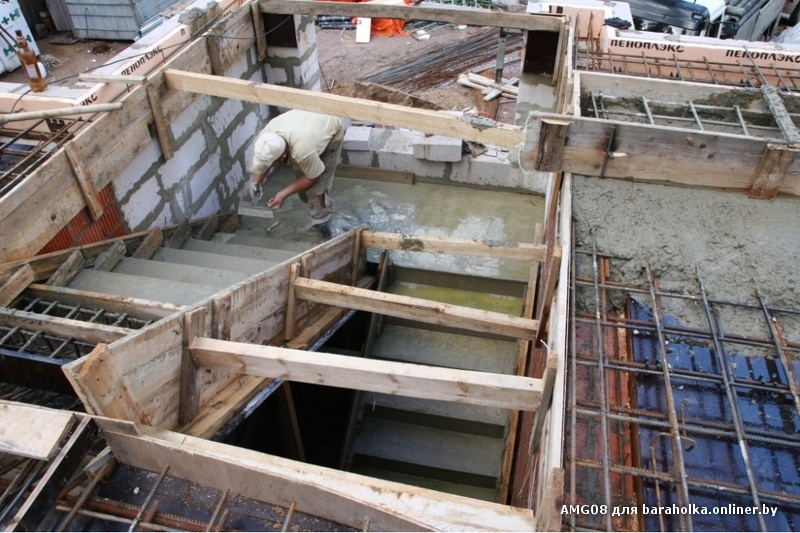

Монолитное перекрытие: устройство и технология монтажа монолитной плиты Полный Дом из газобетона: обзор материала, достоинства и недостатки, строим своими руками (Фото & Видео) +Отзывы | Газобетон, Дом, Дом-сарай Деревянные перекрытия в доме из газобетона: чердачное, межэтажное, под крышу – Бетон Строй Монолитное перекрытие: устройство и технология монтажа монолитной плиты Лучший Дом из газобетона: обзор материала, достоинства и недостатки, строим своими руками (Фото & Видео) +Отзывы | Home design plans, Icf home, Architecture Дома из газобетона | КОТТЕДЖ – проведение полного цикла строительных работ!

Дренажная система

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.

Виды и различия газобетона

Существуют такие марки материала:

  • D350 – хрупкие газоблоки, которые редко появляются в продаже и служат только для утепления стен зданий;

  • D400 – применяются с целью теплоизоляции строений, возведения оконных и дверных проемов;

  • D500 – создаются для укладки стен в монолитных постройках, это стеновой газобетон;

  • D600 – высокопрочные материалы, которые используются для возведения строений с навесными вентфасадами;

  • D700-D1200 – чем выше марка, тем прочнее газоблоки, которые могут использоваться в многоэтажном строительстве, где нужно сэкономить на утеплении стен и повысить скорость возведения сооружений.

На основании плотности материала, области применения и способности выносить различную нагрузку, различают такие виды газоблоков:

  • теплоизоляционный,

  • конструкционно-теплоизоляционный,

  • конструкционный.

Теплоизоляционные – изделия с низким уровнем теплопроводности (большим теплосопротивлением), небольшой прочностью. Их применяют для устройства межкомнатных перегородок, утепления, возведения перекрытий в оконных и балконных проемах (где нет большой нагрузки на стену). Это перегородочные газоблоки, способные обеспечить надежную защиту от проникновения холода и жары внутрь помещений.

Конструкционно-теплоизоляционные – по прочности позволяют возводить на их основе дома до трех этажей в высоту без дополнительного утеплителя стен. Применяют не только для строительства, но и при возведении межкомнатных перегородок, стен, перекрытий.

Конструкционные – газобетон высокой прочности с низкой теплопроводностью. Позволяет возводить здания любой этажности без необходимости их дальнейшего утепления.

Строительство коттеджа из газобетонных блоков

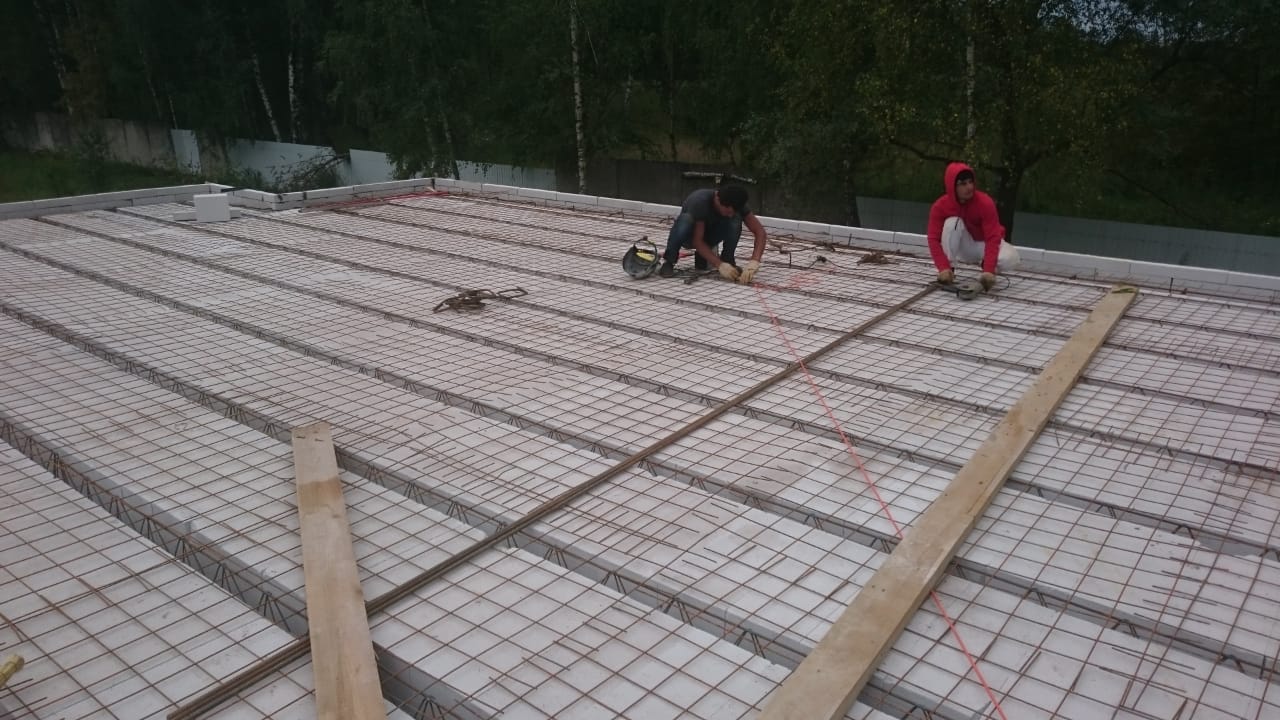

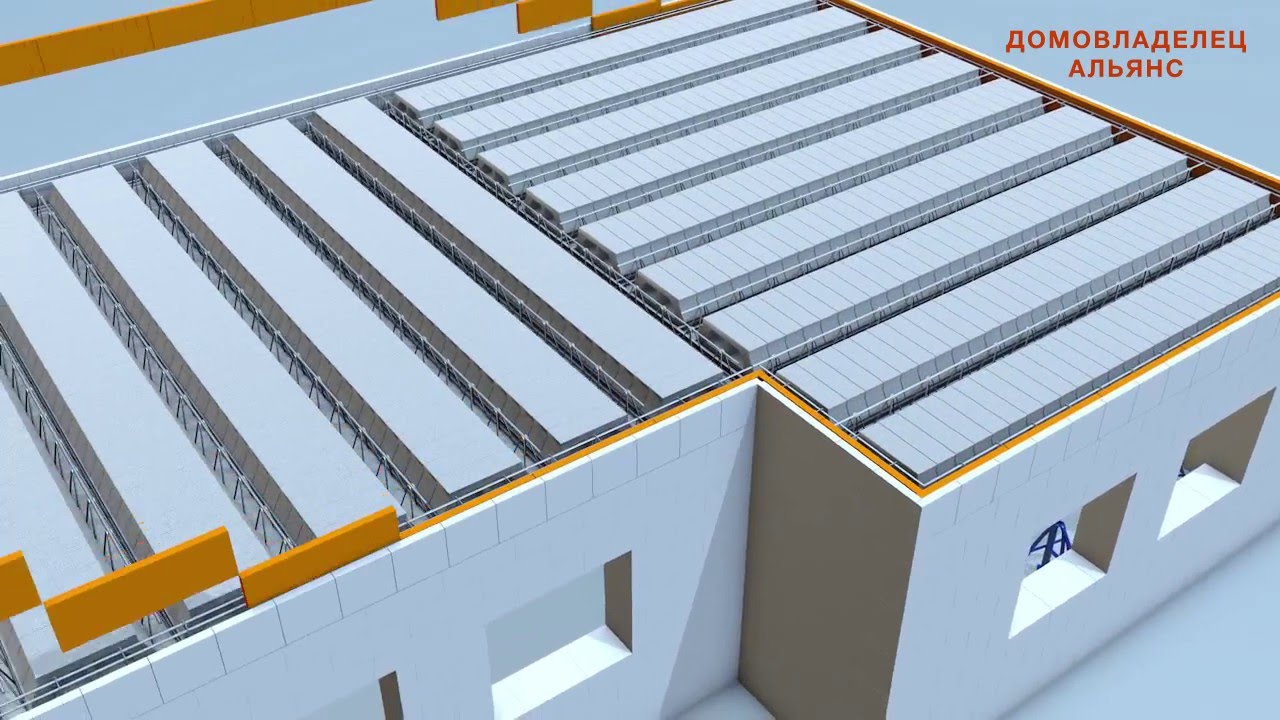

Сборно-монолитные перекрытия

Купить сборно-монолитные перекрытия по конкурентной цене вы можете в компании «СтройПартнер». Мы гарантируем бесплатную помощь в выборе изделий в зависимости от материала стен и габаритных размеров пролетов, которые необходимо перекрыть.

Конструктивные особенности

Сборно-монолитная плита перекрытия состоит из таких составляющих элементов:

  • Стальная или бетонированная балка перекрытия, которая и будет несущим элементом конструкции. Их длина выбирается в зависимости от перекрываемого пролета, до 9 метров (при ширине пролёта до 8,5 метров). Их несущая способность не уступает монолитным и сборным из плит перекрытиям.
  • Блоки-вкладыши – заполняют пространство между балками, опираясь на них. Производятся из различных материалов – керамзито-, газо- и полистиролбетон.
  • Металлическая сетка 100х100 мм — кладётся поверх балок и блоков для армирования конструкции.
  • Строительный бетон – заливается в пустоты между рядами блоков, где расположены балки, и поверх них на 50 мм.

Преимущества сборно-монолитного перекрытия:

  • Меньшие финансовые затраты – обходится в среднем дешевле, чем устройство цельных горизонтальных несущих конструкций. Это обусловлено отсутствием необходимости в использовании опалубки, вспомогательных материалов, меньшим количеством технологических опор. Также, нет необходимости делать стяжку пола.
  • Высокие теплоизоляционные характеристики – блоки-вкладыши удерживают тепло лучше, чем монолитная бетонная конструкция.
  • Возможность использования в местах с ограниченным доступом техники, а так же при реконструкции взамен деревянным и ослабленным плитам перекрытия.
  • Возможность выполнить перекрытие практически любой конфигурации.

Технология изготовления

Изначально монтируется железобетонный каркас, при этом расстояние между балками должно соответствовать длине используемых блоков.

Рекомендации экспертов по самостоятельному изготовлению сборно-монолитных плит перекрытия:

  • Укладка блоков выполняется вручную, каждый элемент должен лежать вплотную к соседнему.
  • 1-й и последний блоки между 2-х каркасов из железобетона подгоняются к внутреннему краю несущей стены или с выносом на нее, но при этом с учетом ширины, необходимой для создания армированного пояса.
  • Блоки первого вдоль стены ряда монтируются одним краем на балку, а вторым на опорную стену. При необходимости их можно подпилить, но укладывать обязательно этим краем на стену. При этом зона опоры должна быть как минимум 20 мм.
  • После монтажа вкладышей на верхние стержни арматуры железобетонных каркасов укладывается армирующая сетка с толщиной прутка не менее 5 мм.

По окончанию этих работ перекрытие полностью заливается бетоном и получается монолитная конструкция. Для этого рекомендуется применять бетон класса не ниже В20. Заливка может производиться как с помощью бетононасоса, так и вручную. Концентрированных нагрузок, возникающих при подаче большого количества состава в одно место, следует избегать. В процессе работ обязательно выполняется уплотнение смеси штыкованием и виброинструментом. Допускается бетонирование захватками, но при этом их ширина должна быть не менее 620 мм.

Компания «СтройПартнер» предлагает купить сертифицированное сборно-монолитное перекрытие, цена которого зависит от разновидности применяемых блоков-вкладышей и размеров конструкции. Обращайтесь – помимо доступной стоимости, мы гарантируем бесплатную информационную поддержку и предоставляем услуги доставки стройматериалов.

Как изготавливают газобетон — основы производства строительного материала

Уже сейчас в мире насчитывают около двести сорока заводов в пятидесяти странах мира, занимающихся производством газобетонных материалов.

Обязательными ингредиентами для них являются:

  1. кварцевый песок,
  2. известь,
  3. вода,
  4. алюминиевая пудра.

Процесс изготовления достаточно прост и состоит из таких этапов:

  • Подготовленную бетонную смесь заливают в форму и на определенное время отправляют в термокамеру, где газобетон застывает под воздействием температуры. Алюминий взаимодействует с раствором извести, в результате чего выделяется водород. За счет этого блок и приобретает пористость.
  • Готовые блоки подвергают сверхточной струнной обрезке на специальном оборудовании.
  • Далее затвердевшие блоки направляются в печь при температуре в 200 градусов, где их «закаляют» водяным паром. В итоге они крепнут и только после этого становятся пригодными для строительства.

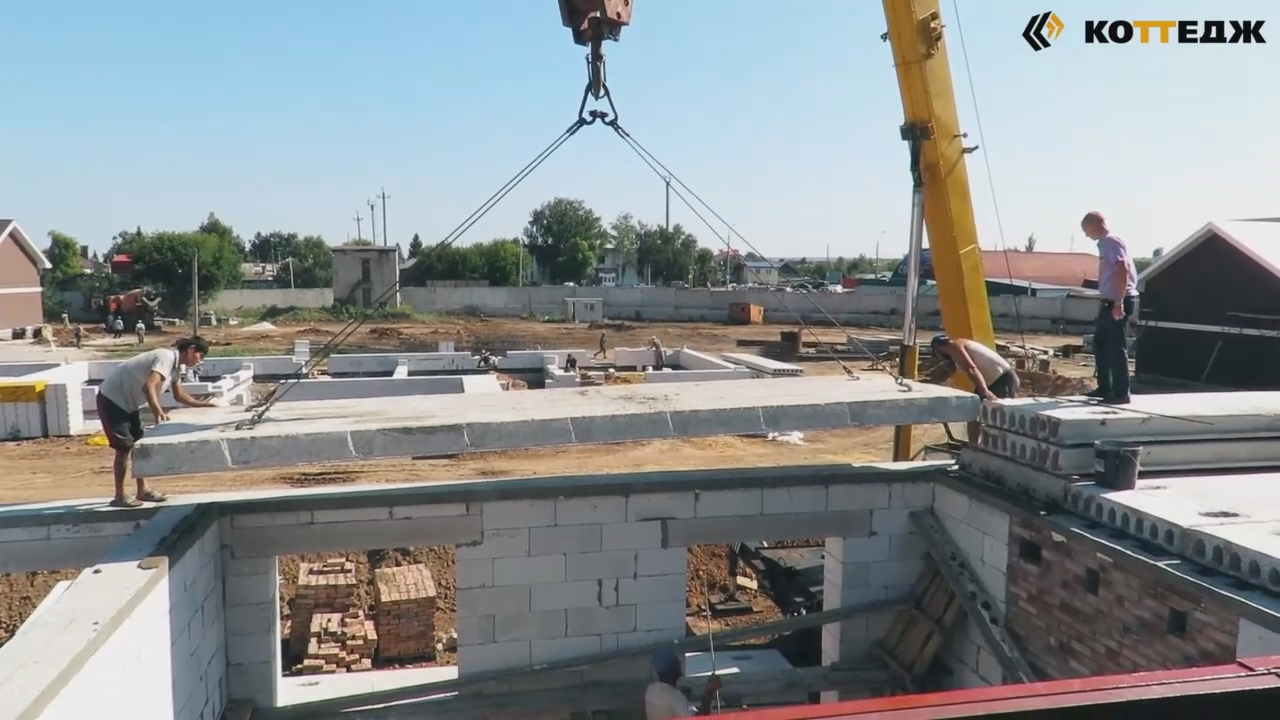

Плиты перекрытия на газобетонные блоки: укладка и опирание

Дома из газосиликатных блоков популярны благодаря быстрому возведению, низкой стоимости и не требовательны к использованию специальной подъемной техники. Перекрытие в доме должно распределять нагрузки на стены и увеличивать жесткость конструкции. А для первого (пол) и последнего (потолок) этажей ещё и обеспечивать теплоизоляцию. Одним из простых и надежных вариантов будет использование готовых плит перекрытия на газобетон.

По материалу изготовления плиты подразделяются на:

  • железобетонные;
  • газобетонные.

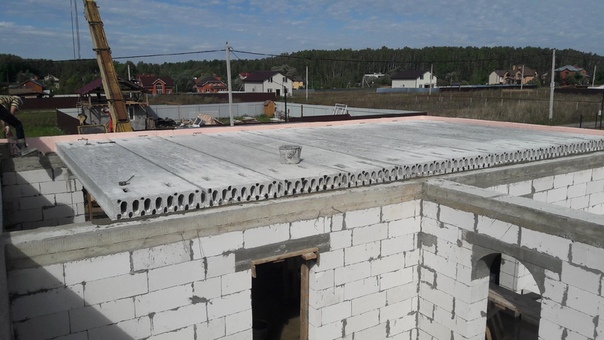

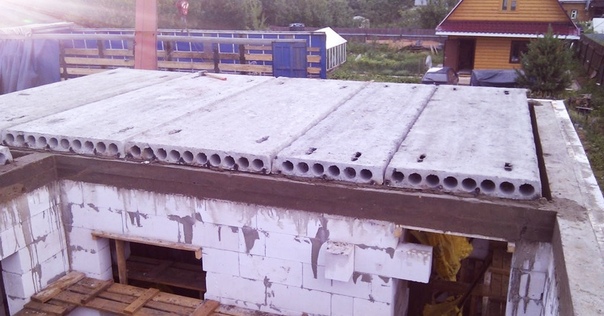

Железобетонные пустотные плиты

Это самая популярная и доступная разновидность плит.

Раньше использование массивных перекрытий из железобетона было недоступно в строительстве частного дома из-за их дороговизны и большого веса, требующего использования спецтехники для доставки и подъема. Сейчас таких проблем не возникает, а подъемный кран или манипулятор стали привычным явлением в малоэтажном строительстве.

Пустотные плиты из железобетона имеют дополнительное облегчение в виде сквозных отверстий-камер, а сами делаются из тяжелых марок бетона с применением армирования, что обеспечивает необходимую жесткость и прочность. Такое перекрытие обладает рядом неоспоримых преимуществ:

  • Легкость конструкции в сравнении с монолитной плитой; пустоты значительно снижают вес изделия, а значит их можно смело применять в постройках из газобетона до 3-х этажей включительно.
  • Высокая прочность, которая обеспечивается внутренними полостями, арматурой и высококачественным бетоном. Несущая способность плит такого типа от 800 кг/м2.
  • Упрощенная установка и возможность монтировать на основания любой формы. Размер плиты может быть 6 и 9 метров, что существенно расширяет возможности для планировки.
  • Внутренние полости можно использовать для размещения коммуникаций и проводки.
  • Хорошая шумоизоляция.

Устройство железобетонных перекрытий потребует монтажа армопояса по всему периметру. Он может быть выполнен монолитным с использованием опалубки и арматуры толщиной от 10 мм. Ширина пояса не меньше 150 мм – расстояние, на которое будет опираться плита. Благодаря этому снижается нагрузка на стены, исключаются локальные напряжения, вызванные давлением верхнего этажа и самой плитой.

Маркировка

По конфигурации полостей плиты подразделяют:

  • ПК – с круглыми пустотами, опирается на 2 стороны;
  • ПКТ – с круглыми полостями, опирается на 3 стороны;
  • ПКК – с круглыми пустотами, укладывается на 4 стены;
  • ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
  • ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
  • ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.

По размерам полостей и толщине плиты подразделяют на следующие типы:

сплошные однослойные:

  • 1П — плиты толщиной 120 мм.
  • 2П — плиты толщиной 160 мм;

многопустотные:

  • 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.
  • 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.
  • ПБ — плиты толщиной 220 мм беэопалубочного формования.

Плиты типов 2П и 2ПК изготавливают только из тяжелого бетона.

Калькулятор дома из газобетона

Ваши пожелания: Фундамент Плита Плита + ростверк Цокольный этаж Стены Газобетон Кровля Металлическая Натуральная Гибкая Внешняя отделка Штукатурка Кирпич Плитка Добавить в расчёт Окна Инженерия Отделка Площадь дома Рассчитать Итого по проекту

  • Приблизительная стоимость строительства
  • Общая площадь дома

В указанную стоимость входят следующие виды работ: с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Вы можете задать свой вопрос нашему автору: Отправить

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Необходимые инструменты и материалы

Инструменты для работы с газобетоном

Особенность возведения дома из газоблока своими руками в том, что можно применять специальные электрические инструменты для обработки камней, но резку легко осуществлять и ручным инструментом.

Необходимые инструменты:

  • ленточную пилу готовят для распиловки блоков, если объем строительства большой или повышена сложность конфигурации стен, есть много работы по порезке;
  • ручную пилу или ножовку, желательно с победитовыми напайками на зубцах, используют непосредственно на месте стройки;
  • дрель с разными сверлами берут для формирования конструкционных отверстий в блоках;
  • ручным штроборезом делают пазы, канавки, чтобы укладывать трубы, анкеры, электрику, элементы армирования;
  • электрофрезу выбирают при большом объеме штробления;
  • зубчатую кельму применяют для накладки клея на поверхность блока;
  • используют рулетку 5 м, строительный или лазерный уровень, отвес, плотницкий угольник;
  • применяют венчик для замешивания клеевой смеси, кельму с резиновым или деревянным наконечником;
  • понадобится молоток, зубило, металлическая терка.

Из материалов готовят арматуру, которую укладывают горизонтально или ставят вертикально в зависимости от технологии кладки. Берут рифленые или гладкие стержни диаметром 10 – 16 мм.

Клей выбирают в зависимости от производителя, качества и цены. Максимальная толщина шва получается не больше 4 мм, а на 1 квадрат кладки идет 1,5 – 2,0 килограмма сухого порошка. Можно приготовить раствор из песка и цемента, но тогда размер шва увеличится до 6 – 7 мм и снизится защитное свойство стены от холода.

Перекрытие из газобетона – особенности сборно-монолитных конструкций

В современном строительстве применяются различные типы перекрытий, которые отличаются не только по технологии укладки, но и по материалу.

Сегодня все большую популярность приобретает такой материал, как газобетон, который используется как для кладки стен, так и для обустройства межэтажных конструкций.

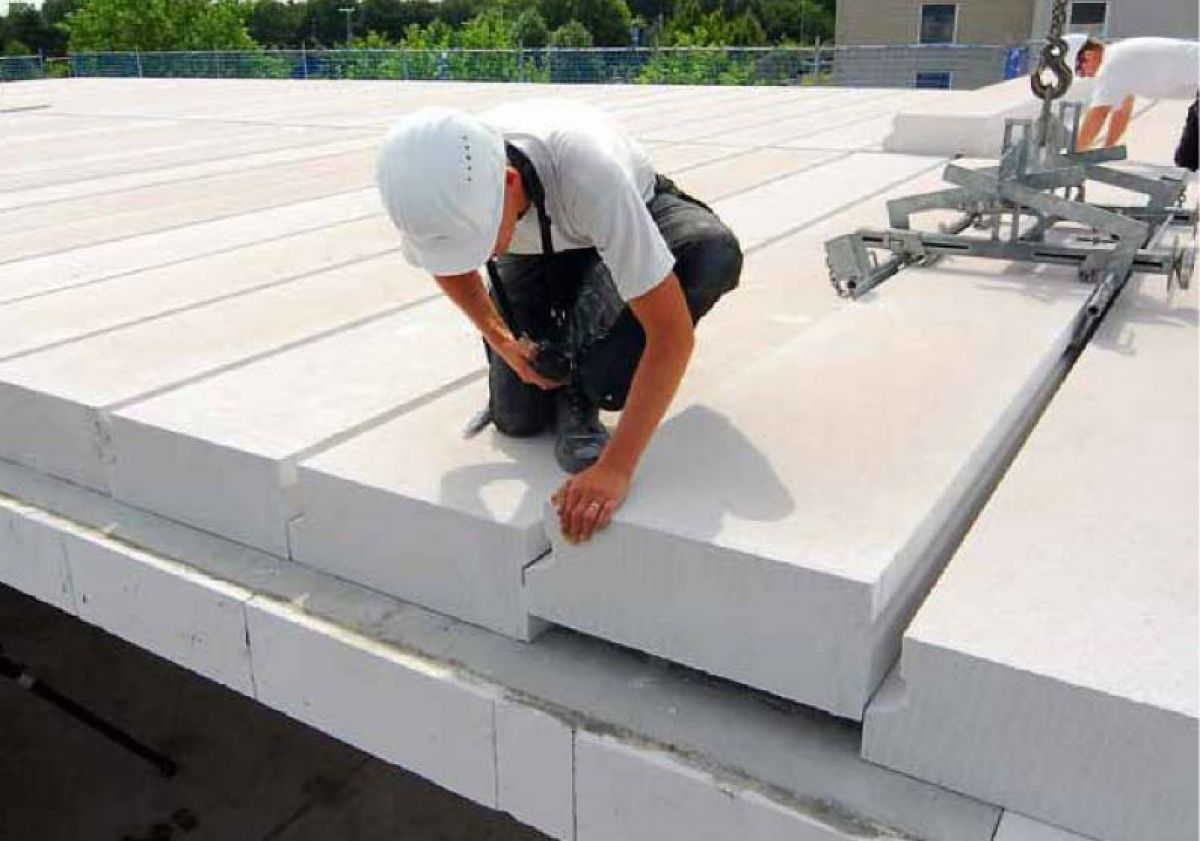

Перекрытие из ячеистых блоков

Особенности монтажа конструкции

Готовое газоблочное перекрытие

Для того чтобы произвести укладку газобетонной армированной плиты понадобится использование подъемной техники и помощь двух монтажников и крановщика.

Совет.

Для того чтобы поверхность получилась максимально качественной следует предварительно опорные стены выверить по уровню.

Процесс укладывания таких изделий, как плиты перекрытия из газобетона содержит в себе следующие особенности и нюансы:

  1. Сооружая межкомнатные перегородки, следует делать их на 10 мм ниже уровня расположения перекрытия;

Совет.

Данное требование необходимо исполнять в обязательном порядке.В противном случае газобетонные плиты перекрытия будут подвержены дополнительным нагрузкам, что повлечет за собой возникновение трещин на поверхности.

Некоторые практики предполагают возможность подпилить перегородку на месте, но этот процесс в разы усложнит процесс монтажа.

  1. Глубина опирания плит на несущие элементы конструкции должна составлять 1,25 мм и более;
  2. Укладка изделий осуществляется мягкими стропами;
  3. Если используются плиты с системой крепления паз-гребень, то по завершении монтажных работ следует укрепить перекрытие хомутом, который обеспечит качество подгонки;
  4. Перед укладкой панелей, стены предварительно обрабатываются раствором;
  5. В тех областях конструкции, где не планируется наличие перекрытия (лестницы, подъем коммуникаций и т. д.) устанавливаются металлоконструкции;
  6. Швы, образовавшиеся между единицами материала, обрабатываются бетонным раствором;
  1. По периметру конструкции связывается арматурный каркас из стального прута в два уровня;
  2. Опалубочные блоки устанавливаются на бетонный раствор;
  3. Образовавшийся в итоге кольцевой анкер бетонируется.

Итогом производства подобных строительных работ станет перекрытие, собранное из плит, образующих монолит с равномерным распределением нагрузки по всей поверхности.

Цена перекрытия для здания, создаваемого из газобетонных плит, напрямую зависит не только от качества, выбранного вами строительного материала, но и от площади межэтажного пространства и, конечно же, от количества этажей.

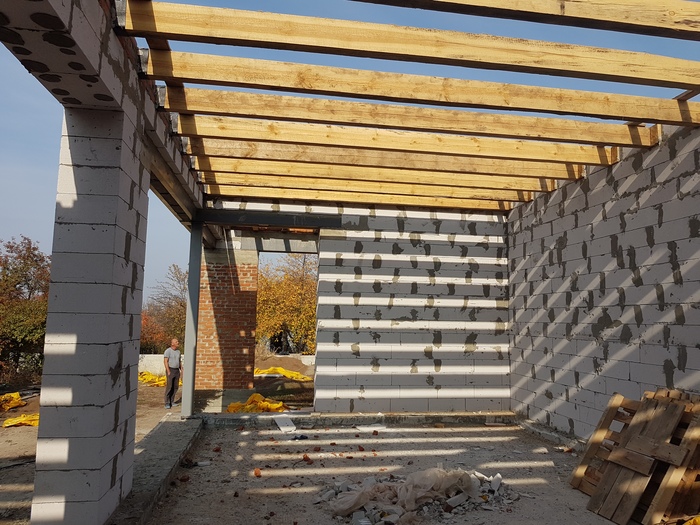

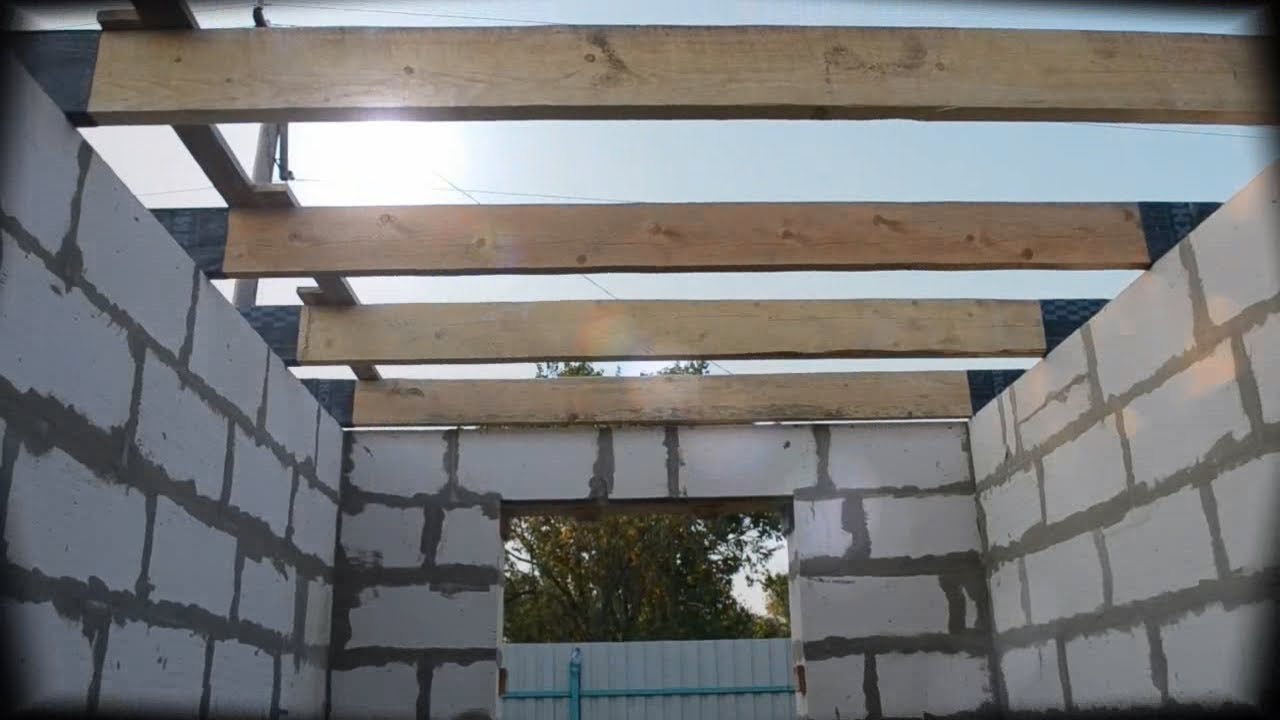

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Высота и сечение бруса для перекрытия зависят от:

  • частоты шага;
  • толщины балки;
  • размера нагрузки на несущие перекрытия;
  • типа древесины балки.

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство. Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса. При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

  • битумных средств, праймера;
  • рулонного рубероида, битума или толи;
  • жидкого гидроизола на битумной основе;
  • линокром.

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами

Очень важно места стыка выполнять над опорой.

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

  • несущие брусья;
  • лаги, утеплитель, звукоизоляция, пароизоляция;
  • черновой дощатый настил;
  • облицовочное напольное покрытие.

Разновидности перекрытий

От способа выполнения и конструкционного материала зависит выбранное перекрытие. Наибольшее применение получили следующие модификации:

  • плитная;
  • сборно-монолитная;
  • монолитная;
  • на основе деревянных или металлических балок.

Другие виды перекрытия: кессонное, кирпичное, шатровое, – конструктивно сложные и дорогие, в строительстве малоэтажных домов из газоблоков не применяются.

Плитное перекрытие

Сборка перекрытия первого этажа производится на объекте строительства из железобетонных плит или из газобетона. Определяет выбор между ними принципиальное различие по весу. Такое возведение по срокам является самым быстрым и не связано с сейсмической активностью региона. Количество плит зависит от величин объекта и типовых размеров, заданных на заводском производстве.

  • 6 метров – гладким плитам;
  • 9 метров – с ребристым верхом.

Толщина подбирается с учетом потенциальной нагрузки, так как перекрытие является своеобразным диском жесткости. Дому из газобетона в два этажа достаточна высота от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

Плиты укладываются строго по несущим стенам первого этажа одного уровня. Возведение внутренних перегородок производится позже. Перед установкой перекрытия на верхний ряд блоков из газобетона надстраивается распределительная кирпичная подушка толщиной в один кирпич. После закрепления прочности на слой цементного раствора с помощью крана заносятся плиты.

Подготовительные работы

Чертеж дома из газоблоков Как всегда, начинать строительство собственного дома необходимо с бумажной работы. Вы должны сделать проект будущего здания, определиться с размерами, этажностью, формой и т.д. При этом вам нужно учитывать много дополнительных факторов: тип грунта на месте строительства, климат и на какой глубине находятся подземные воды. Если все это не учесть, не ждите, что ваш дом прослужит долго.

Не все могут профессионально составить чертежи будущего дома, поэтому вы можете обратиться за помощью в специальное бюро, где проект дома можно заказать, заплатив деньги за услугу.

Исходя из ваших желаний, специалисты быстро и качественно спроектируют ваш будущий дом. Более того, они могут рассчитать, сколько необходимо материалов для строительства и приблизительные цены.

Сибит Кроме того, на подготовительном этапе необходимо закупить строительный материал: сибит, цемент, песок, щебень и т. д. Чтобы точно рассчитать, сколько блоков потребуется для строительства, сначала выясните площадь стен. Для этого, исходя из размеров, общую длину стен умножьте на их высоту. Потом получившуюся площадь умножайте на толщину блока. Таким способом вы можете определить, сколько кубов блока необходимо. Купить материал можно в специализированных магазинах. Важно, чтобы при перевозке материал был укрыт полиэтиленом и хорошо закреплен, во избежание проникновения влаги и повреждений блоков. Хранить сибит надо в сухом месте под навесом, чтобы атмосферные осадки не испортили его еще до строительства.

Важным моментом является подготовка стройплощадки. Ведь вам необходимо обеспечить подачу электричества, завести все материалы и хранить их, а также подготовить инструмент для работ. Некоторые участки бывают завалены различным хламом, деревьями и т.д. Все это нужно убрать. И только после того, как все подготовительные работы выполнены, можно приступать к главной задаче – возводить дом с нуля.

Внутренняя отделка

Газоблочному дому требуется качественная внутренняя отделка. К счастью, сегодня в магазинах строительных и отделочных материалов продается достаточно много надежных и долговечных декоративных покрытий, которые можно наносить на газоблок, не причиняя ему никакого вреда. Финишные материалы обязательно должны соответствовать требованиям, указанным в ГОСТ и СНиП.

Чтобы отделать потолок в таком блочном доме, можно использовать следующие способы:

  • покрыть основу штукатуркой, а потом покрасить либо установить листы ГКЛ;
  • при помощи гипсокартона соорудить различные многоуровневые конструкции со встроенными светильниками.

Гипсокартон прикрепляется к потолочной основе на заранее подготовленный каркас. Покрытие штукатуркой в данном случае не потребуется, а вот утепление можно предусмотреть.

Что касается стен, то здесь перед нанесением финишного покрытия сначала понадобится произвести качественное выравнивание. В обязательном порядке стеновые перекрытия следует покрыть грунтовочным слоем и положить армирующую сетку. Это обусловлено тем, что характеристики адгезии газобетона не позволят крепко соединить между собой отделочные материалы без лишнего воздействия.

Подготовленные стеновые поверхности можно будет покрасить, оклеить обоями или отделать декоративной штукатурной смесью. Некоторые участки допустимо покрыть эффектным декоративным камнем или другим подобным материалом

Можно акцентировать внимание на углах, оконных проемах либо выделить те или иные функциональные зоны

На пол чаще всего укладывают такие материалы, как ламинат, паркет или линолеум. На кухне, в санузле и прихожей в основном устанавливают керамогранит либо керамическую плитку. Прежде чем укладывать декоративные напольные материалы, сначала устанавливают деревянные лаги. После этого пол утепляют и застилают доской.

Если вы хотите немного разнообразить интерьер, то можете обратиться к красивым арочным конструкциям. Чаще всего их делают из гипсокартонных листов. Этот материал беспроблемно поддается обработке, поэтому его используют внутри самых разных помещений. С помощью гипсокартона вы сможете расположить в своем жилище конструкцию практически любой формы и конфигурации.

Об устройстве междуэтажного перекрытия – выбор оптимального варианта

Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

Однако имеются ограничения:

  • допустимый интервал между стенами составляет всего 6 м;
  • древесина нуждается в антисептической обработке;
  • брусья не обладают необходимым запасом огнестойкости;
  • на балках возможно образование плесени и грибковых колоний.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать междуэтажную конструкцию из железобетона.

Для строительства домов из газобетона могут использоваться как сборные, так и монолитные конструкции перекрытий

При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

  • функциональное назначение возводимого здания;
  • расстояние между капитальными стенами;
  • количество этажей будущего строения;
  • величину усилий, действующих на перекрытие;
  • переменные и постоянные нагрузки;
  • свойства используемых стройматериалов;
  • материал и размер сечения балок перекрытия.

Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Особенности газобетона

Газобетон — это строительный материал, обладающий пористой (или, как говорят специалисты, ячеистой) структурой. Массив наполнен пузырьками углекислого газа размером 2-4 мм, что придет материалу особые качества:

  • способность сохранять тепловую энергию;
  • малый вес, позволяющий снизить мощность фундамента и сэкономить на стройматериалах.

Эти качества были основной целью разработки нового материала, которая производилась около 100 лет назад. Окончательный вид газобетона был получен в 1930-х годах. Это неавтоклавный газобетон, который применяется и сегодня. Со временем был разработан автоклавный тип материала, обладающий повышенной прочностью и устойчивостью к внешним нагрузкам.

Однако, пористая структура придает газобетону не только полезные качества. Материал обладает серьезными недостатками:

  • низкая несущая способность;
  • склонность к впитыванию и накоплению влаги;
  • хрупкая, ломкая фактура.

Из-за этих недостатков газобетона популярность материала долгое время была крайне низкой. Многие строители относились к нему как к одной из разновидностей жесткой теплоизоляции, но не как к полноценному строительному материалу. Наличие корня «бетон» в наименовании создавало путаницу, многие строители воспринимали его как некую разновидность плотного, традиционного бетона. Соответственно, подход к строительству был привычным, что создавало почву для возникновения ошибок и просчетов.

Основной проблемой оказалась низкая несущая способность. Обычный бетон плохо переносит разнонаправленные (растягивающие) нагрузки, но легко выдерживает огромное давление. Газоблоки, из-за пористой структуры, не способны переносить оба вида нагрузок. Под давлением поры в массиве материала схлопываются, и материал проседает.

Кроме этого, неприятным открытием оказалась неспособность газобетона к открытой эксплуатации. Материал склонен впитывать воду, которая накапливается в порах. Из-за этого он получает способность хорошо проводить тепло, что вызывает необходимость увеличивать расходы на обогрев дома. Кроме этого, в зимнее время вода замерзает и начинает расширяться, разрушая стены. Приходится использовать защитные покрытия или пропиточные материалы, изменяя режим вывода водяного пара.

Все эти сложности можно преодолеть, если изначально отнестись к газобетону как к отдельному виду стройматериалов со специфическими качествами. Однако, многолетняя привычка иметь дело с плотными марками бетонов вызвала волну неприятия материала. О нем вспомнили сравнительно недавно, когда началось массовое строительство частных жилых домов. В этой сфере материал оказался весьма эффективен — постройки невысокие, а способность удерживать тепловую энергию позволяет экономить на отоплении в течение всего срока службы дома.

Устройство межэтажных перекрытий из монолитной плиты

Многие частные застройщики, при строительстве дома из газобетонных или других подобных блоков, в качестве межэтажных перекрытий используют железобетонные плиты.

Это очень надежные и прочные основания, но вместе с тем они имеют большой вес, который необходимо учитывать при возведение стен из строительных блоков.

Для того, чтобы вес плиты распределялся равномерно и не нарушал целостность стен, при укладке плитоперекрытий, обязательно делают дополнительную конструкцию, в виде распределительного бетонного или кирпичного пояса.

Варианты установки монолитной железобетонной плиты представлены на рисунке. В первом варианте, плита опирается на бетонную ленту размером 150х250 мм, расположенную по всему периметру стены. Лента армируется прутками диаметром 10 мм и заливается бетоном марки М200.

Необходимо так же оставить температурный зазор 1-2 см между стеной и торцом железобетонной плиты.

Чтобы убрать мостики холода, плиту и армирующий пояс дополнительно утепляют, при помощи экструдированных пенополистирольных плит, толщиной 50 мм.

Второй вариант представляет из себя кладку из красного обожжённого кирпича, уложенного в 3 рядя. Это наиболее популярный вариант устройства распределительного пояса. В данном случает нет необходимости сооружать опалубку и делать арматурный каркас из прутьев.

Но, прежде чем укладывать кирпич, делают усиление стеновых блоков при помощи арматуры. Для этого штробятся пазы, укладывают в них арматурные прутки и заполняют цементным раствором.

Кирпичную кладку так же усиливают при помощи кладочной сетки, проложенной между рядами.

Монолитная железобетонная плита должна заходить в глубь стены на 13-14 см. Этого вполне достаточно для устойчивости и жесткости конструкции.

Перекрытия в доме из пеноблоков: особенности, касающиеся такого строения

Если вам нужно возвести перекрытия в доме из пеноблоков, стоит знать некоторые особенности строительства в таких случаях Рассмотрим их, чтобы не ошибиться при строительстве.

Строительство дома из пеноблоков своими руками предусматривает определенные требования при возведении межэтажных перекрытий. Межэтажные перекрытия могут быть сборного или же монолитного типа. Что касается сборных перекрытий, то они могут быть сооружены из дерева, плиток или металлических балок.

Монолитные перекрытия в доме из газобетона

В домах из пеноблоков в большинстве случаев используются перекрытия монолитного типа. Их основные достоинства заключаются в следующем:

  • Такие детали отличаются пожаробезопасностью
  • Монолитные перекрытия долговечны
  • Материалы для строительных работ чрезвычайно разнообразны
  • Монтаж таких перекрытий отличается относительной простотой

При проведении подобных работ применяется бетон, который изготавливался исключительно в условиях промышленного производства, и имеет высокие прочностные характеристики.

Если вы решили приготовить необходимый для строительства этой конструкции раствор самостоятельно, он может не соответствовать установленным стандартам и, как следствие, окажется бесполезным.

Поскольку бетон при возведении строения поднимается очень высоко, не обойтись без бетононасоса. Кроме того, строитель должен применять опалубку, которая сможет выдержать вес бетонного раствора. Чтобы избежать протечки смеси, опалубка должна плотно соприкасаться с несущей конструкцией.

Мечтаете о своем небольшом уютном доме? Построить дачный дом из пеноблоков под силу за одно лето!

А если Вы никуда не спешите, то предлагаем ознакомиться со строительством двухэтажного дома из пеноблоков в этой статье.

Перекрытия сборного типа

Если расстояние между несущими конструкциями небольшое, в качестве перекрытий можно использовать газобетонные плиты. Технология изготовления таких плит схожа с технологий производства пеноблоков.

В процессе укладки плит из газобетона нужно приготовить железобетонный пояс, который устанавливается на пеноблоки. К основным достоинствам данного вида перекрытия можно отнести небольшой вес и низкую степень теплопроводности.

Еще один несложный и бюджетный вариант — перекрытия, изготовленные из деревянных балок. Достоинства деревянных перекрытий дома из газобетона заключаются в следующем:

  • Подобную конструкцию легко устанавливать
  • Балки обладают небольшим весом
  • Низкая стоимость всех работ

Однако у таких перекрытий для дома из газобетона есть и недостатки, а именно: балки могут быть ограничены по длине и к тому же они не отличаются высокой прочностью.

Если вы желаете воспользоваться более надежным способом, обратите внимание на перекрытия, выполненные из металлических балок. Они отличаются высокой степенью прочности. Кроме того, металлические балки можно установить и если пространство между несущими стенами довольно большое.

Особенности каркасных домов

При строительстве загородного дома выбирают, как правило, каркасную конструкцию. Не стоит полагать, что построенные здания подходят только для сезонного, летнего проживания. Каркасные дома можно использовать для проживания и в холодное время года, а также для круглогодичного проживания. Для этого при строительстве необходимо соблюдать определенные правила.

Сами каркасы строятся из деревянных досок, которые тщательно обшиваются утеплителем, а также материалами, предназначенными для пароизоляции.

Какие же преимущества имеет строительство каркасного дома?

  • Каркасные дома можно строить даже в местности, которая характеризуется резкими температурными перепадами и частыми ливнями
  • Каркасная технология подразумевает под собой уникальную технологию энергосбережения. Проживая в таком доме зимой, вы сможете в несколько раз сэкономить на его отоплении (чего не скажешь о кирпичных загородных домах). Такую экономию можно объяснить высоким уровнем теплоемкости строительных материалов
  • Вложения на строительные работы минимальны. Более того, вы можете обойтись без внушительного фундамента
  • Кратчайшие сроки, в которые могут быть произведены все работы (это может занять всего лишь один сезон)
  • Доступность цен на готовые дома, построенные по каркасной технологии

Ничто не идеально в этом мире, поэтому существуют и минусы каркасных домов. Их стоит знать заранее, чтобы в будущем не было проблем.

Ознакомившись с минусами и проведя все подготовительные работы, можно приступать к строительству фундамента. Всё, что нужно знать о фундаменте под каркасный дом, читайте здесь.

Один из последних этапов строительства – крыша. Полезную информацию о строительстве крыши каркасного дома можно найти в этой статье.

Каркасный дом для постоянного проживания должен быть как следует утеплен. Кроме того, необходима надежная гидроизоляция.

Не забывайте и про отопление вашего жилища. Если на вашем земельном участке проведен газ, можно использовать газовое отопление (при этом необходим специальный газовый котел). Если возможности реализовать это нет, используются котлы, функционирующие на твердом топливе или же отопление печного типа.

Но для постоянного проживания или в зимнее время года предпочтительнее всего выбрать электрический тип отопления. Благодаря электричеству в каркасном доме всегда будет тепло и уютно.

Таким образом, технология каркасного строительства обладает огромной массой достоинств, что дает возможность проживать в таком доме на протяжении целого года. Сразу же после строительных работ вы сможете приступить к отделке вашего будущего жилища.

Видео о том, как делать перекрытия в доме из пенобетона

Деревянные перекрытия

Перекрытия первого этажа балками

Монолитные перекрытия

Перекрытие первого этажа в доме из газобетона, межэтажное

В современном строительстве часто применяется такой легкий и, в то же время, прочный материал, как газобетон. Представляет он собой бетонную смесь, в которую «подмешали» пузырьки воздуха. В результате этой интересной технологии получается надежный, прочный, недорогой и легкий материал, из которого можно строить жилые дома и любые другие здания.

Многих интересует газобетон как строительный материал из-за его неоспоримых преимуществ, и в то же время возникает масса вопросов, касающихся технологии строительства. Так, одним из наиболее часто встречающихся вопросов, является проблема межэтажных перекрытий в зданиях из газобетона.

Эти перекрытия могут быть сделаны из разных материалов — обсудим подробнее данный вопрос в статье. Также мы установим, какой из материалов наилучшим образом подойдет для выполнения функции перекрытий в газобетонном доме.

Особенности перекрытий

В доме из газобетона, как, впрочем, и в любом другом, обязательно должны быть межэтажные перекрытия, выполняющие функцию поддержки, разделения и скрепления строительных конструкций.

Все известные на сегодня перекрытия можно условно разделить на монолитные и сборные. Первые, как понятно, изготовлены из единого куска материала, вторые собираются из отдельных деталей. В результате сборные конструкции получаются намного более легкими, и чаще всего в доме из газобетона (тоже достаточно легкого материала) используются именно они.

В качестве материала для межэтажных перекрытий здания из газобетона наилучшим образом подходят деревянные.

Варианты из металла и железобетона тоже подходят, но получаются такие перекрытия более массивными и тяжелыми, увеличивая нагрузку на фундамент. Ниже расскажем подробнее обо всех нюансах. А вот как выглядят проекты домов из газобетона со вторым светом, и на что следует обращать своё внимание при строительстве данного дома, поможет понять данная статья.

На видео – возможный из вариантов перекрытия:

Требования

Какими должны быть межэтажные перекрытия в доме из газобетона, чтобы полностью соответствовать современным строительным нормам.

  • Перекрытия должны быть выбраны с учетом их тяжести, а также этажности дома.
  • Обязательно элементы должны быть прочными и жесткими, чтобы выполнять свои несущие функции.
  • Перекрытия в здании из газобетона должны обладать звукоизолирующими качествами. Кроме того, данные элементы должны быть пожаробезопасны.

Виды перекрытий

Рассмотрим все разновидности межэтажных перекрытий, которые могут использоваться в домах из газобетона.

Монолитные плиты

Этот вид перекрытий отличается массивностью, тяжелым весом, и имеет максимальные несущие способности, очень надежен. Большой плюс монолитных плит в том, что они могут быть установлены в пролетах любого размера, а также им можно придавать необходимую форму: круглую, полукруглую, любую другую.

Монолитные плиты перекрытия

Для установки таких перекрытий не требуется крупная дорогостоящая строительная техника. Но при этом сам монтаж элементов достаточно трудоемкий и долгий. Процесс подразумевает множество этапов: монтаж опалубки, установку каркаса, приготовление самого бетона и последующая его заливка, тщательное наблюдение за бетоном, пока он стынет.

Немаловажным является и то, что при изготовлении монолитных плит для перекрытий необходимо точно и строго соблюдать технологию приготовления бетонной смеси. Любая ошибка в расчетах может угрожать всему зданию потерей прочности и несущих свойств.

Минус и в том, что приготовление бетонного раствора — процесс грязный, трудоемкий, и требующий значительных затрат физических сил. Необходима также вода в большом объеме, а на некоторых строительных участках ее просто неоткуда взять. Монолитные плиты, кроме того, значительно увеличивают тяжесть всего здания, чем создают дополнительную нагрузку на стены и фундамент. А вот как выглядит дом из газобетона с гаражом, и как его можно построить. очень подробно изложено в данной статье.

Сборные конструкции

Для перекрытий этого вида используются готовые элементы из металла, газобетона, бруса, круглых бревен.

Сборное перекрытие

Железобетонные плиты

В данном случае используются плиты, имеющие многочисленные пустоты внутри. Производят данные элементы из бетона: легкого, тяжелого или плотного, дополняя этот хрупкий по сути материал тяжелой металлической арматурой.

Перекрытия отличаются уникальной прочностью, очень долговечны и надежны. Кроме того, они обладают звукоизолирующими свойствами, что тоже немаловажно. Железобетонные конструкции не боятся пожара, и не портятся от воды.

Железобетонные плиты

Перекрытия из подобных плит часто используются в жилищном газобетонном строительстве, и рекомендуются в тех случаях, когда лестничные пролеты достигают от четырех до шести метров в высоту. Подобные перекрытия устанавливаются в короткие сроки, что тоже достаточно важно, особенно когда время, отведенное на строительство, ограничено.

Это один из наиболее экономичных способов выполнения перекрытий, за что он особенно ценится строителями и подрядчиками. К минусам можно отнести значительный вес конструкций, необходимость использования специальной техники (подъемного крана), есть также и ограничения по размерам пролетов.

Минус также в том, что формой железобетонные конструкции могут быть только прямоугольные. Поэтому нет возможность использовать их для закругленных пролетов и имеющих неправильную форму. А ведь современное жилищное строительство очень часто использует необычные архитектурные решения.

Для того, чтобы подвезти массивные плиты к дому, необходима хорошая дорога: свободная и широкая, подъездные пути должны быть расчищены. Не всегда это возможно, к сожалению. Также будет интеерсно посмотреть на возможные проект дома из газобетона 8х8 с мансардой.

А вот как выглядит проект дома из газобетона с плоской крышей, можно увидеть на фото в данной статье.

Как правильно сделать свайно ростверковый фундамент под газобетон, и как это сделать своими руками, указано в данной статье.

Как выглядит ленточный монолитный фундамент для дома из газобетона, и как его можно построить, очень подробно изложено в данной статье: https://2gazon.ru/postroiki/zhilye/fundament/kakoj-vybrat-dlya-doma-iz-gazobetona.html

Возможно вам также будет интеерсно узнать о том, какие проекты одноэтажных домов из газобетона существуют, и как правильно сделать выбор.

Деревянные

Для первого этажа зданий из газобетона деревянные перекрытия подходят наилучшим образом. В качестве материала могут использоваться бревна или клееный брус. Устанавливаются такие перекрытия достаточно легко, и при этом имеют небольшой вес. Дерево может применяться для пролетов различной формы, не слишком утяжеляет готовое здание.

Для того чтобы установить деревянные элементы перекрытий можно воспользоваться простыми лебедками и несложными ручными инструментами.

Деревянное перекрытие

Древесина в продаже имеется любых видов, сортов, различается по стоимости, прочности, толщине. Все это дает возможность подобрать наиболее подходящий вид дерева для каждого конкретного здания из газобетона.

Данный вариант привлекателен своей дешевизной, которая обоснована недорогой ценой самого дерева, отсутствием необходимости в дорогостоящей спецтехнике и найме дополнительных рабочих рук. Однако, необходимо знать, что несущая способность деревянных перекрытий в два раза меньше, нежели железобетонных. Минус также в горючести дерева и необходимости обработки его антисептиком. А вот как будет выглядеть устройство перекрытия первого этажа на ленточном фундаменте, можно увидеть на фото в статье.

Металлические

Балки из металла применяются в строительстве газобетонных домов тоже достаточно часто. Их преимущество в простоте монтажа, относительной легкости и при этом, прочности. Кроме того, стоимость металлических конструкций не самая высокая, а места они занимают немного, компактны.

Металлическое перекрытие

Возможно применение металлических элементов и в качестве усиления для уже имеющихся перекрытий из другого материала. Это идеальный вариант в случая строительства дома в сейсмоопасной зоне.

Такие элементы обязательно должны быть обработаны антикоррозийным составом. Всем известно, как способна ржавчина разрушить со временем даже самые прочные стальные конструкции.

Минус в том, что применять металлические балки для перекрытий разрешено только в двухэтажных домах. К тому же данные конструкции менее долговечны, чем железобетонные.

Рекомендации

Несколько полезных советов по выбору и установке перекрытий в доме из газобетона.

Имейте в виду, что в газобетонном здании на первом этаже между элементами перекрытия и стеной обязательно должна быть проложена гидроизоляция. Это необходимо, чтобы исключить вероятность отсыревания деревянных и коррозии металлических несущих конструкций от внешней влаги. Металлические элементы и деревянные при этом монтируются аналогичным способом.

Опытные специалисты утверждают, что в домах из газобетона могут быть установлены любые из перечисленных видов перекрытий: при условии точного расчета несущей нагрузки на стены и фундамент. А вот как сделать фундамент для пристройки к дому, поможет понять информация из статьи. Самым простым вариантом будет выбор деревянных конструкций, а также железобетонных. Эти способы и дешевые, и не приведут к ощутимой нагрузке на основание дома и его стены. Но под любой из выбранных видов необходимо сделать армирующий пояс, который усилит несущие свойства всей конструкции.

На видео – рекомендации по выбору перекрытия первого этажа в доме из газобетона:

Мы рассмотрели особенности межэтажных перекрытий для зданий из газобетона. Как вы видите, наилучшим образом в данном случае подходит деревянный вариант. Перекрытия из дерева и легкие, и функциональные, и надежные при этом.

К тому же данный материал отличается натуральным происхождением и экологичностью. Но в любом случае вы имеете возможность выбирать из других вариантов, чтобы обеспечить свой дом из газобетона наиболее надежными и прочными несущими конструкциями.

критерии выбора, нюансы устройства на первом и втором этаже


Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно — можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

  • Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

Шаг, мПролет, м
2,03,04,05,06,0
0,675х10075х200100х200150х200150х225
1,075х150100х175125х200150х225175х250
  • Доски для перекрытия и пола.
  • Деревянные лаги.
  • Бруски деревянные 5х5 см.
  • Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
  • Утеплитель типа минеральной ваты.
  • Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
  • Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
  • Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.



Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

  • Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
  • Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

  • Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
  • Балки крепятся анкерными пластинами к армопоясу.
  • Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.



Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов:

  • из цельной древесины;
  • двутавровое;
  • из клееного бруса.

Из цельного бруса

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

Преимущества строительного материала:

  1. Балки могут достигать в длину 12 м.
  2. Вес изделий небольшой.
  3. Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
  4. Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
  5. Предусмотрена возможность подготавливать элементы разной толщины.
  6. Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
  7. Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
  8. Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.



Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.



Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.



Особенности различных типов перекрытий, используемых при строительстве малоэтажных домов — Официальный сайт перекрытий МАРКО

Перекрытие является одним из основных конструктивных элементов дома, повышающим его пространственную жёсткость и устойчивость.

Перекрытие должно отвечать следующим требованиям:

  • достаточная прочность, позволяющая  воспринимать  эксплуатационные нагрузки;
  • минимальный собственный вес, что важно для снижения нагрузок на стены и фундамент здания;
  • достаточная тепло- и звукоизоляция;
  • монтаж из доступных материалов, без использования грузоподъемной техники;
  • отделка потолков с использованием общедоступных технологий ведения работ;
  • доступная цена.

Выбор типа перекрытия зависит от множества факторов, влияющих, в конечном счете, на итоговую стоимость работ.

Прежде всего, хочется предостеречь строителей, которые приняли решение возводить перекрытие «на глазок». Ошибки, допущенные при устройстве перекрытий, очень  сложно исправлять. Как правило, такие перекрытия приходится демонтировать. Характерный пример ошибки, которую трудно исправить на этой фотографии: балки деревянной фиксирующей системы прогнулись вместе с перекрытием.  Мы надеемся, избежать подобных ошибок Вам поможет  эта статья.

Пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия установлена государственным стандартом и закладывается при их изготовлении на производстве. Несущая способность   монолитных и сборно-монолитных перекрытий формируется на стройке при их монтаже. Зависит она в равной степени от проекта,  характеристик используемых материалов и качества монтажа.

Среди строителей  существует устойчивое представление о том, что  проще всего в качестве перекрытия уложить на готовые стены пустотные плиты. Практика строительства свидетельствует о том, что этот вариант экономически целесообразен, если планировка дома имеет прямоугольную форму, а его проект учитывает размеры  плит доступной номенклатуры. В противном случае приходится рубить или резать плиты непосредственно на объекте. Это приводит к дополнительным трудозатратам. Здесь Вы можете посмотреть видео, в котором реальный застройщик анализирует стоимость перекрытия из  пустотных плит.

Сложности и стоимость монтажа перекрытия из плит увеличиваются, если в Вашем доме есть эркеры или другие криволинейные участки стен. В этом случае проект, предусматривает устройство монолитных участков между плитами. Почти всегда монолитные участки появляются вокруг лестничных проемов. Обратите внимание на высокую трудоемкость работ при этом.  Важно также понимать, что монолитный участок своим весом дополнительно нагружает плиту перекрытия. Особенностям устройства монолитных участков между плитами на форуме ДОМ И СТРОЙКА посвящена отдельная тема.

В некоторых проектах монолитные участки могут по площади достигать 25-30 % площади самого перекрытия. Попробуйте представить, как будет выглядеть перекрытие из плит для дома, цокольный этаж которого приведен на фотографии справа.

Обратите внимание на четыре важных обстоятельства, которые часто не учитывают застройщики при оценке стоимости перекрытия из пустотных плит.

Первое — монтаж плит в соответствии со строительными нормами требует их анкерения между собой и к стенам. Анкерение обеспечивает создание жесткого диска, связывающего стены и перекрытия между собой и  снижает вероятность растрескивания межплитных швов в процессе эксплуатации. О трудоемкости и стоимости анкерения часто «забывают» при сравнении плитного перекрытия с другими типами перекрытий.

Второе — для выравнивания основания пола по плитам необходимо выполнить стяжку толщиной 50-70 мм из цементно-песчаного раствора. Для упрочнения стяжку обычно армируют сеткой. Стоимости этих работ не хватает в видео, приведенном выше.

Третье — торцы плит, как правило,  необходимо утеплять. В противном случае не исключена конденсация влаги в зимнее время по периметру потолка из плит. В утеплении нет необходимости, если проектом предусмотрено общее утепление дома снаружи.

Четвертое — на стенах из слабонесущих материалов (газобетон, керамзитобетон,  теплая керамика, арболит и пр.) необходимо устройство отдельного монолитного пояса, на который будут монтироваться плиты. Монтаж плит без монолитного пояса недопустим. Это в подавляющем большинстве случаев приводит к появлению трещин на стенах здания.

Необходимо отметить, что с точки зрения оптимизации затрат на устройство перекрытия жилого дома несущая способность плит значительно завышена. Для жилых помещений СНиП 2.01.07-85 «Нагрузки и воздействия« устанавливает нормативное значение нагрузок равное  150 кг/м2. С учетом коэффициента надежности по нагрузке, установленного этим же документом, расчетное значение несущей способности для жилых помещений не превышает 200 кг/м2.  В тоже время для пустотных плит этот показатель, как правило, равен 800 кг/м2.  Это явно неоправданное четырехкратное превышение оплачивает из своего кармана покупатель плит. В данном случае это тот запас, который «тянет карман».

Особенно накладным становится использование плит для чердачных перекрытий, где расчетное значение нагрузок ниже 100 кг/м2. Здесь покупателю приходится платить уже за восьмикратное превышение нагрузок. Для частного застройщика ситуация во многом аналогична покупке для езды по городу легкового автомобиля с мощным двигателем, позволяющим развивать скорость более 250 км/час. Ничего кроме значительных затрат на бензин такая покупка не принесет.

Монтаж плит целесообразнее всего вести, что называется «с колёс». Хранение плит на объекте приводит к необходимости дважды заказывать подъёмный кран

Отдельная проблема особенно в зимний период — это попадание воды в каналы плит. Наберите в любом поисковике фразу «разорвало плиты перекрытия» и вы быстро поймете насколько это проблема серьезна. На фотографии хорошо виден результат замерзания воды в каналах плит перекрытия.

Важно отметить, что в настоящее время пустотные плиты самый распространенный вариант устройства перекрытий частного дома во многих регионах страны.

Монолитные железобетонные перекрытия

Очень широко используются в каркасно-монолитном многоэтажном домостроение . В этой области им в  России фактически нет альтернативы. Технология предполагает применение достаточно дорогой съемной опалубки из ламинированной фанеры, которая с незначительными потерями переносится с этажа на этаж. Монолитные перекрытия в многоэтажном доме включены в конструктивную схему здания и значительно повышают его жесткость и устойчивость. Это явный их плюс.

Перенос технологии монолитных перекрытий из многоэтажного домостроения в частное приводит к тому, что однократное или в лучшем случае двукратное использование дорогостоящей съемной опалубки для одного дома значительно повышает стоимость готового перекрытия.

Снизить  затраты можно за счет замены фанеры на более дешевые материалы, например, доски, но это, в большинстве случаев, сказывается на качестве поверхности перекрытия и резко повышает трудоемкость устройства опалубки.

Для перекрываемых пролетов до 7 м толщина используемого монолитного перекрытия не больше 200 мм. Собственный вес квадратного метра такого перекрытия составляет 450-500 кг. Это достаточно высокое значение особенно по сравнению с пустотными плитами, собственный вес квадратного метра которых не превышает 350 кг.

Высокий собственный вес является основным недостатком монолитных перекрытий. При пролетах больше 7 м собственный вес перекрытия растет, а полезная нагрузка резко снижается. На рисунке вы видите зависимость толщин монолитного перекрытия от пролетов и нагрузок. Это график рассчитан профессором А.С. Залесовым

 1 — ненапрягаемые плиты и балки перекрытий со свободным опиранием; 2  — преднапряженные плиты и балки перекрытий со свободным опиранием; 3 — ненапрягаемое безбалочное перекрытие с защемлением; 4 — преднапряженное безбалочное перекрытие с защемлением; б — оптимальной высоты сечения h монолитного перекрытия в зависимости от пролета и нагрузки q при классе бетона В25

Из приведенных графиков следует, что для ненапрягаемых перекрытий, а именно такие применяются в частном домостроении, при пролетах 9 м толщина перекрытия составит 300 мм. Вес квадратного метра такого перекрытия более 700 кг. Снижение собственного веса перекрытия за счет перехода на ребристую (балочную) конструкцию перекрытия значительно усложняют и удорожают технологию.

К несомненным достоинствам монолитного перекрытия следует отнести высокие его показатели по звукоизоляции.

В этом видео Вы можете ознакомиться с оценкой стоимости монолитного перекрытия, которую реальный застройщик провел на примере собственного дома.

Сборно-монолитные перекрытия (СМП)

Занимают промежуточное положение между сборными (плитными) и монолитными перекрытиями.

Первые упоминания о СМП появились в конце XIX начале ХХ века в Германии. Создание сборно-монолитных перекрытий обусловлено в первую очередь желанием конструкторов снизить собственный вес перекрытий и увеличить длину перекрываемых пролетов. Монолитные перекрытия в чистом виде уже тогда исчерпали свои возможности.

Несъемная опалубка первых сборно-монолитных перекрытий состояла только из пустотных блоков самой различной конфигурации. Из огромного разнообразия блоков на картинке слева приведены лишь некоторые  их примеры. Блоки производились из самых различных материалов: бетон, обожженная глина (кирпич), дерево и др. В это же время сложились и требования к размерам блоков, которые с незначительными изменениями сохранились до настоящего времени. Может показаться удивительным, но многие блоки, созданные более ста лет назад, производятся в неизменном виде и в настоящее время. В странах Евросоюза существует достаточное число предприятий, которые специализируются только на производстве блоков.

Балки, в их почти современном понимании, появились в составе СМП в 1913 году. Конструкция из стальной ленты скреплялась заклепками или сваривалась и выполняла в том числе роль арматурного каркаса перекрытия.  Спустя достаточно короткое время в конструкцию балок была введена сначала гладкая, а затем и рифленая арматура.

В 1961 году в Австрии был запатентован треугольный арматурный каркас — пространственная арматурная ферма. На основе каркаса в этом же году появилась бетонная балка, которая стала классикой сборно-монолитных перекрытий  на долгие годы. Балка в неизменном виде производится в Европе  до настоящего времени. Какой из европейских компаний принадлежит фотография, которую вы видите, сказать сложно. Но эта фотография наглядно демонстрирует объемы производства бетонных балок в европейских странах.

Широкое применение бетонных балок в составе сборно-монолитных перекрытий обусловлено в первую очередь их относительно небольшим весом, который в пересчете на погонный метр не превышает 17 кг. Это позволяет в большинстве случае вести монтаж вручную, работать внутри закрытых помещений. Последнее обстоятельство стало серьезным аргументом для активного использование бетонных балок при реконструкции и реставрации зданий различного назначения.

Возможность монтажа без использования крана привлекла внимание частных застройщиков. В Польше, к примеру, сборно-монолитные перекрытия занимают подавляющую долю на рынке перекрытий для частного домостроения.

Высокий спрос на СМП заставил и производителей теплой керамики двигаться навстречу таким перекрытиям. Так появилась технология, которая позволяет производить балки из керамических элементов. В конструкции керамических блоков для перекрытий появился уступ, который обеспечивает точную фиксацию блока на балках.

Европейские покупатели теплой керамики получили возможность строить из кирпича не только стены, но и перекрытия. Вошли в моду «кирпичные» интерьеры, которые должны были свидетельствовать о приверженности хозяина экологически чистым технологиям.

В 2008 году аналогичная по конструкции бетонная балка почти без изменений вошла в состав несъемной опалубки перекрытия МАРКО-СТАНДАРТ, которые начала поставлять на российский рынок строительная фирма КОЛУМБ. Она же предприняла важные шаги по сертификации всех монтажных элементов перекрытия.  Балки СТАНДАРТ успешно производились до 2012 года. В этом же году появилась новая, чисто российская балка для перекрытий МАРКО-ПРОФИЛЬ.   Сравнение трудоемкости монтажа бетонных и профильных балок явно свидетельствует в пользу последних.

Необходимо отметить важное обстоятельство — конструкция сборно-монолитных перекрытий сумела объединить лучшие качества сборных перекрытий из плит (низкий вес, хорошие характеристики по теплоизоляции и пр.) и монолитных перекрытий (конструктивную жесткость, сплошность получаемого основания).  А также внесла целый ряд новых положительных особенностей, которые во многом обусловлены низким весом монтажных элементов и возможностью легко менять размеры балок.

Исчезла проблема формирования сложного контура периметра перекрытия.  Появилась возможность стыковать балки между собой под углом, что сняло всякие ограничения на конфигурацию проемов в перекрытии и устройство балконов, консолей и других сложных конструктивных элементов. Стало возможным собирать балки непосредственно на строительной площадке.

Конструктивное совершенствование перекрытий позволило снизить и их стоимость. Достигается это за счет: уменьшения расхода бетона, снижения трудоемкости, исключения из опалубки дорогостоящих материалов,(влагостойкая ламинированная фанера, профнастил), уменьшение числа инвентарных стоек и вспомогательных материалов.

Перечислим особенности ваших проектов и участков, которые позволяют рассматривать сборно-монолитные перекрытия в качестве основного варианта. К ним в первую очередь следует отнести:

  • сложная форма периметра стен дома с эркерами и выступами;
  • Г-образные и иные по форме лестничные проемы;
  • большие (более 8 м) перекрываемые пролеты;
  • трудности с организацией подъезда грузоподъёмной техники к участку;
  • высокие требования к перекрытиям по теплоизоляции;
  • наличие теплых полов в проекте дома;
  • необходимость снижения стоимости перекрытия.

Особо следует остановиться на реконструкции изношенных перекрытий, замене деревянных перекрытий в квартирах домов, построенных в 18-19 веках. . В этой области сборно-монолитным перекрытиям сложно найти альтернативу. Особенно, если работы необходимо проводить в закрытых помещениях без демонтажа крыши.

Главный вывод, который следует сделать из данной ознакомительной статьи, должен состоять в следующем: выбор типа перекрытия следует производить на основе всестороннего изучения вопроса, включающего в себя как специальные технические, технологические, так и финансовые аспекты.

Следует уяснить, что любой тип перекрытия (включая деревянное, которые мы здесь не рассматриваем) имеет право на существование и применение. Правильный, целесообразный, оптимальный выбор (перечисление критериев можно продолжать долго)   предполагает углубленный анализ  условий и ограничений, которые накладывают особенности проекта вашего дома. В проведении именно этого анализа мы и  попытались вам помочь. Если не все получилось — звоните, пишите. Будем разбираться вместе.

Валерий Мартынюк — автор технологии МАРКО, директор по развитию строительной компании МАРКО.

Деревянные полы для дома из газобетона.

Виды межэтажных перекрытий, преимущества и технология устройства деревянных полов. Особенность технологии устройства деревянных полов

При проектировании дома из газобетона строители одними из первых решают вопрос с типом перекрытий. Распространение получили следующие конструкции — железобетонные монолиты и панели, деревянные балки. Каждый вариант имеет свои преимущества и недостатки, которые важно оценить перед началом монтажных работ.

  • наличие специального оборудования;
  • стоимость монтажных работ и материалов;
  • скорость возведения здания.

Несмотря на то, что панельные и монолитные перекрытия в газобетонном доме характеризуются массой положительных качеств, есть у них и отрицательные стороны – сложно подобрать плиты нужной конфигурации и размера. Деревянные межэтажные перекрытия лишены этих недостатков – они долговечны и «подстраиваются» под любую конфигурацию дома.Учитывая малый вес балок, стены не будут сильно нагружены. Именно поэтому опытные строители часто выбирают деревянные перекрытия при строительстве дома на основе газобетона.

Как рассчитать размеры деревянного пола?

Чтобы дом из газобетона простоял долгие годы, важно правильно рассчитать межэтажные или чердачные конструкции, ведь они будут служить перекрытием для верхних этажей. Строителю нужно знать, какой максимальной длины и сечения можно купить балки.

Вот сводная таблица, по которой с учетом длины пролета и шага установки лаг можно установить сечение:

Длина пролета, м Шаг установки, см
60 100
Сечение прутка, мм
7 150×300 200×275
6,5 150×250 200×250
6 150×225 175×250
5,5 150×200 150×250
5 125×200 150×225
4,5 100×200 150×200
4 100×200 125×200
3 75×200 100×175
2,5 75×150 100×150
2 75×100 75×150

Допустим, дом строится из газоблока с пролетом 5 м, а балки монтируются с шагом 1 м. Сверьтесь с таблицей – вам понадобится брус сечением 150х225 мм. При дальнейших расчетах учитывайте, что доски будут заходить в газобетонную стену не менее чем на 15 см. Поэтому максимальная длина нахлеста устанавливается так: 5+0,15+0,15=5,3 м.

Рассчитать, чтобы сечение пиломатериала обеспечивало прогиб не более 1/300 размера пролета пола. Желательно, чтобы длина деревянных балок не превышала 6 м — конструкция может не выдержать нагрузок.Точное количество пиломатериала, которое необходимо заготовить, рассчитывается исходя из площади поверхности.

Как установить деревянный пол в доме из газобетона своими руками?

Когда размеры полов будут рассчитаны, можно приобрести все необходимые для монтажа материалы. Межэтажная конструкция состоит из нижних опорных балок, покрытых тепло- и звукоизоляцией, и закрепленных сверху контррельсов. В качестве пиломатериалов опытные строители выбирают клееный брус, обрезную доску или готовый двутавр.Также можно использовать металлические элементы.

Основная особенность заключается в том, что деревянные перекрытия для перекрытий в доме из газобетона будут опираться на опору из железобетонного армирующего пояса, смонтированного по всему периметру здания. Для его изготовления берутся U-блоки – сюда в дальнейшем будут устанавливаться деревянные балки.

Перед возведением межэтажных конструкций пиломатериалы обрабатывают противогрибковыми средствами. Здесь можно использовать любой из имеющихся в продаже составов.Исключение составляют растворы на масляной основе. Такие вещества будут препятствовать испарению влаги из дерева, что сделает газобетонный дом менее прочным и надежным.

Не лишним будет обработать балки веществами, повышающими показатели огнестойкости, так как древесина легко воспламеняется. Современные составы позволяют значительно снизить пожароопасность – в случае возгорания пол или крыша не обрушатся в течение нескольких часов. Если междуэтажное деревянное перекрытие установлено по металлическим балкам, то стальные элементы необходимо обработать антикоррозийными средствами.

Дождаться высыхания составов, нанесенных на отдельные части конструкции. А когда подготовительные работы завершены, можно устанавливать междуэтажные деревянные перекрытия:

1. Концы балок, которые в дальнейшем будут закрепляться в газобетонной стене, сначала распиливают под углом 60°, а затем заворачивают в рубероид. Это предотвратит истирание стержней. Места «срезов» оставляйте незакрытыми — дерево должно «дышать».

2. Не допускайте касания газобетонного блока концом балки – это может привести к разрушению балки.Поэтому в этом месте оставьте зазор – не менее 5 см. Здесь укладывают тонкий слой теплоизоляции – минеральную вату.

3. Сначала монтируются внешние балки. Соблюдая одинаковый шаг, закрепите промежуточные доски. Насколько плоско ложатся балки, проверьте на строительном уровне.

4. Балочные перекрытия крепятся к армирующему поясу металлическими уголками, пластинами или штырями, покрытыми антикоррозийным составом.

5. Теперь можно приступать к установке катушки. Изготавливается на основе досок или брусьев, которые крепятся к нижним частям брусьев.

6. Рулон должен быть изолирован. Слой теплоизолятора – не менее 10 см.

7. Деревянные балки для перекрытия сверху обшиваются бревнами. После этого можно приступать к возведению пола верхнего этажа. Если в дальнейшем планируется покрыть ее линолеумом, ламинатом или паркетом, то на лаги дополнительно укладывают ДСП или фанеру для выравнивания поверхности.

8. Нижние перекрытия с деревянными несущими элементами обшиваются вагонкой или гипсокартоном.Можно подобрать и другие варианты – все зависит от планируемой декоративной отделки потолка нижнего этажа.

Цокольная конструкция монтируется по той же технологии, что и межэтажная конструкция. Но в этом случае застройщику важно учитывать некоторые особенности:

  • Для защиты газобетонных блоков и балок (в случае повышенной влажности на нижних этажах) предусмотреть устройство гидроизоляции. Подходит под изоляцию.
  • Если помещения не отапливаемые снизу (кладовая или подвал), предусмотреть более толстый слой теплоизолятора — до 20 см. Чтобы защитить блоки от конденсата, поверх утеплителя уложите пароизоляцию.

Мансардный этаж отличается от других видов конструкций тем, что по окончании работ не требуется устройство пола — достаточно установить лестницы-мостики по балкам. Слой утеплителя в пространстве между балками 15-20 см. Так как больших нагрузок на элементы не будет, то без армирующего пояса действительно можно обойтись. Исключение составляют случаи, когда мансарда на верхних этажах будет использоваться как жилое помещение.

Газобетон – это материал, с помощью которого можно быстро построить дом. Он хорошо держит тепло и легко монтируется. Здания из газобетона возводятся до 3-х этажей. Это связано с расчетом предельной нагрузки. Перекрытия в таких домах бывают разных видов, в зависимости от возможностей пожеланий заказчика. Попробуем разобраться в большинстве из них.

Особенности и виды полов из газобетона

Перекрытия первого этажа являются конструктивно важной частью здания. Именно на них ложится вся вертикальная нагрузка стен газобетонного дома. Также потолки должны выдерживать вес установленной мебели, напольного покрытия и проживающих в здании людей. Кроме того, они обеспечивают необходимую жесткость конструкции. Фото деревянных балок разного сечения ниже.

Особенно важно правильно рассчитать и подобрать перекрытия для газобетонных домов. Из-за своей пористости этот материал имеет меньшую прочность на сжатие, что необходимо учитывать при выборе балок разного сечения или других конструкций для здания из газосиликатных блоков.

Существует несколько вариантов перекрытий газобетонных домов. Каждый из них имеет свои плюсы и минусы и подходит в том или ином случае. Виды лучших конструкций перекрытий можно разделить на следующие виды в зависимости от используемых материалов и технологий монтажа.

  • Монолитный;
  • На металлических или деревянных балках;
  • Плиточные полы: из газобетона или железобетона.

Ниже вы можете увидеть фото монтажа конструкций с балками разного сечения и др.

Деревянные полы в газобетонном доме

Устройство деревянных полов в газобетонном доме по балкам – один из лучших вариантов. Особенностью данной конструкции является обязательный армопояс на газобетоне, на который она будет устанавливаться. Деревянные балки разного сечения фиксируются шпильками, а также металлическими уголками и пластинами. Этот способ достаточно надежен для конструкций из газосиликатных блоков.

Устройство деревянных полов в доме из газобетона по балкам большого сечения отличаются друг от друга по нескольким критериям.В первую очередь это касается материала, из которого изготовлены балки. Лучшими формами являются обрезные доски или брус, в некоторых случаях бревно. Все чаще в последнее время для монтажа широко используются двутавровые, чуть реже клееные балки в частном доме из газобетона.

Устройство перекрытий из деревянных балок большого сечения по армопоясу на газобетоне может отличаться и способом заполнения пустот. Для этого может быть использован накат их щитов поверх черепных блоков, а также теплоизоляционные, паро- и гидроизоляционные материалы.

Устройство и устройство деревянных перекрытий в доме из газобетона по балкам на армопоясе также может различаться по используемому материалу подшивки балок. Это может быть гипсокартон, фанера, ДСП, пластиковая вагонка. Часто низ деревянного пола в доме из газобетона оставляют без подшивки по балкам, создавая эффект старины или воплощая другие дизайнерские решения. Фото и видео решения с балками и лучший способ их монтажа расположены ниже.

Монолитное перекрытие в газобетонном доме

Монолитное перекрытие в доме из газобетона по балкам разного сечения изготавливается самостоятельно на стройплощадке. Исключение составляет сам бетон, который нужен для монтажа. Не рекомендуется делать его в малогабаритных миксерах, а лучше заказать готовый непосредственно в специализированных фирмах. Это связано с тем, что монолитные перекрытия – это конструкция, отвечающая за безопасность людей, проживающих в доме из газобетона.Сделать надежный бетон вручную сложно.

Важнейшей частью монолитного перекрытия является каркас. Изготавливается из арматуры небольшого сечения и необходимой толщины, обвязанной проволокой. Металлический каркас примет на себя всю нагрузку от бетона. Его собирают в заранее подготовленную деревянную опалубку. Обычно толщина монолитного перекрытия в газосиликатных домах составляет 150-300 мм. Газосиликатные блоки могут не выдержать больших нагрузок.

К преимуществам монолитной конструкции относятся:

  • Лучшая несущая способность по сравнению с балками малого сечения;
  • Разнообразие выпускаемых типоразмеров для монтажа и установки в зданиях из газосиликатных блоков;
  • Широкий выбор конфигураций.Залить монолитный пол можно любой формы, а не только прямоугольной, как с балками. Это видно на фото.
  • Возможность установки или установки в зданиях из газобетона, где использование плиточных устройств пола ограничено или полностью исключено.

Монолитные конструкции в доме из газосиликатных блоков помимо своих достоинств имеют ряд недостатков. К ним относятся:

  • Время. Сюда входит, как продолжительность самого монтажа, так и время, необходимое для того, чтобы бетон набрал необходимые прочностные параметры, в отличие от перекрытий по деревянным балкам в газобетонном доме.
  • Потребность в специализированной технике для устройства лучших монолитных полов в доме, такой как миксеры, бетононасосы.
  • Для устройства лучшего монолитного перекрытия в доме из газосиликатных блоков необходимо составить проект расчета нагрузки.
  • Довольно высокая цена, что увеличивает общую стоимость монтажа здания из газобетона, в отличие от перекрытия деревянным брусом.

Межэтажные перекрытия

Устройство лучших межэтажных перекрытий в доме из газобетона по деревянным балкам разного сечения или на монолитном основании является одним из важнейших.Его особенностью является необходимость устройства пола, по которому будут ходить люди, и установки предметов быта и мебели. В результате в газобетонном доме на установленные балки значительно возрастет нагрузка на лучшие межэтажные перекрытия.

Одним из лучших решений является устройство деревянных перекрытий, а именно натурального или клееного бруса, а также современных двутавров. Шаг их установки лучше всего в межэтажном перекрытии в газобетонном доме зависит от сечения, но обычно равен 0.6 — 1,2 метра. Лучшей длиной бруса большого сечения в доме считается 6 метров. На фото вы можете увидеть правильный расчет и монтаж лучшего деревянного пола и количество балок на первом и втором этаже.

В деревянном перекрытии газобетонного дома отличные балки монтируются под прямым углом к ​​несущим стенам. Они будут установлены на заранее подготовленный железобетонный армирующий пояс. Предварительно под деревянными балками, установленными на стенах, следует выложить слой гидроизоляции из газобетона в планируемой структуре полов в доме.

Размер ниши должен быть 2-3 см. Брус в газобетонном доме должен лежать на армирующем поясе на протяжении 15 см. Опорную часть следует обернуть слоем рубероида поверх битума или самоклеящейся мембраны. В местах установки деревянных балок на монолитный армирующий пояс дома из газобетона устанавливаются анкеры или пластины. Посмотрите на фото лучшие решения по монтажу газосиликатных блоков.

Подвальное перекрытие

По принципу устройства цокольное перекрытие по деревянным балкам газобетонного дома практически не отличается от межэтажного.Хотя есть некоторые особенности.

  • Если на цокольном этаже газобетонного дома имеются сырые помещения: баня, бассейн, то перед монтажом утеплителя по балкам необходимо уложить гидроизоляционный слой. Если межэтажное перекрытие в доме деревянное, то материал необходимо обработать антисептиком, чтобы избежать возникновения грибка и гниения.
  • При холодном нижнем этаже дома из газобетона, например, кладовой, гаража, следует увеличить размер утеплителя по балкам.Оптимальная толщина 20 см. Фото с установкой деревянных балок ниже.
  • Разница температур между этажами газобетонного дома может привести к образованию конденсата. Чтобы избежать такой ситуации, поверх утеплителя деревянного межэтажного перекрытия над деревянными балками следует давать пароизоляцию. Посмотрите на фото лучшие решения по монтажу газосиликатных блоков.

Мансардный этаж в доме из газосиликатных блоков

Особенностью конструкции чердачного деревянного перекрытия в газобетонных домах, в отличие от межэтажного, является отсутствие в большинстве случаев закладки пола по балкам.За исключением моментов, когда чердак будет использоваться как жилое помещение.

Если помещение будет использоваться, например, как кладовка, то достаточно будет только чернового пола по балкам. Чаще всего вместо пола, вместо пола, вместо пола, вместо пола, на мансардном деревянном перекрытии в элитном доме из газобетона просто проложат мосты, по которым возможно осуществлять управление за состоянием стропильной системы или крыши.

Чтобы холод не проникал с неотапливаемого чердака в межблочное пространство, вдоль балок следует укладывать утеплитель. Его оптимальная толщина должна быть 15-20 см. Из-за меньшей нагрузки на деревянный пол в доме из газобетона, в отличие от межэтажного, его можно сделать из бруса меньшего диаметра, как видно на фото.

Устройство полов в домах из газобетона: видео

Независимо от того, какой материал выбран для устройства полов в доме из газобетона, работа требует специальных знаний и навыков. На видео ниже пошагово показан процесс монтажа деревянного бруса на газосиликатные блоки.

Для устройства металлических и деревянных межэтажных перекрытий дома из газосиликатных блоков основными этапами являются изготовление балок, установка их на специальные зазоры в армирующем поясе, устройство настила из досок или профилей, все необходимые утеплители и гидроизоляционные слои, пол.

Монолитные работы на первом этаже состоят из подготовки опалубки, изготовления каркаса и заливки бетона. Плиточные межэтажные считаются самыми простыми, нужно только правильно разместить заготовки на несущих стенах из газосиликатных блоков, как на фото.

Перекрытие первого и второго этажей в газобетонном доме

Для устройства перекрытия первого этажа в доме из газобетона могут подойти любые возможные типы конструкций. Это могут быть черепичные, монолитные, деревянные или металлические балки по армированному поясу. Перекрытия первого этажа в доме не получают негативного воздействия ни от холодного и сырого подвала, ни от чердака. Хотя на них часто приходится основная нагрузка на балки.

Обычно на втором этаже тяжелая мебель, спальни, люди часто переезжают. Поэтому нужно тщательно рассчитать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите фото.

После перекрытия второго этажа обычно идет чердак. Если он выполнен в виде мансарды, где предполагается размещение жилых комнат, то к межэтажному деревянному перекрытию из бруса в доме из газосиликатных блоков будут такие же требования, как и после первого этажа.Если чердак нежилой или вообще не обустроен из-за небольшой высоты, то можно сделать облегченную конструкцию без настила или ограничиться установкой чернового. Фото балок ниже.

Армопояс на газобетоне

Устройство армопояса на газобетонном доме – принципиальная вещь для перекрытия первого этажа по деревянным балкам. Он имеет несколько значений. Во-первых, благодаря межэтажному монолитному армопоясу весь газобетонный дом укрепляется на газобетоне, надежно натягивая газобетон.

Помещение становится более защищенным от осадка и деформации. Во-вторых, деревянные или металлические балки перекрытий в газобетонном доме ложатся на армирующий пояс. Фото и видео армированного пояса чуть ниже.

Для монтажа монолитного армопояса на газобетон под деревянные перекрытия используется специальный материал с желобом. В них устанавливается металлический каркас из арматуры. Затем заливается бетон для армированного пояса. Для сохранения тепла снаружи стены добавляют пенопластовый утеплитель для перекрытий по деревянным балкам в газобетонном доме.

Если нет возможности приобрести специальный газобетон, то можно сделать обычный монолитный армированный пояс или сделать необходимые отверстия самостоятельно. Фото и видео конструкции ниже, а также расположенных на них деревянных балок.

Выбор лучшего пола для дома из газобетона: советы специалиста

Какое лучше перекрытие для газобетонного дома? Или какой надежнее? Эти вопросы часто задают люди, планирующие построить дом из газобетона.На них нет однозначного ответа. Но можно выделить принципиальные моменты.

  • Перекрытие на цоколь газобетонного дома лучше делать монолитным или блочным. Деревянные и металлические балки значительно деформируются под воздействием избыточной влаги, и даже все необходимые гидроизоляционные материалы не смогут их полностью защитить.
  • Для мансардного этажа в доме из газобетона вполне достаточно легкой деревянной конструкции из бруса, с черновым полом и толстым слоем утеплителя.На него пойдет минимальная нагрузка, с которой должна справиться любая конструкция.
  • Для межэтажного перекрытия газобетонного дома можно выбрать как плиточный, так и монолитный вариант с использованием деревянных и металлических балок.

В последнее время очень популярно строительство домов из газоблоков. Это связано с тем, что газобетонные блоки позволяют быстро построить дом. Стены теплые, дышащие, легко получить ровную поверхность стен.

При определении проекта дома возникает вопрос, какие перекрытия лучше делать в домах из газобетонных блоков. Сначала кратко рассмотрим возможные варианты, а затем остановимся на деревянных перекрытиях в доме из газобетона.

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Наиболее распространены перекрытия из сборных железобетонных панелей, монолитного железобетона и деревянных балок.

Краткое описание железобетонных перекрытий

Железобетонные перекрытия обладают всеми характеристиками, необходимыми для перекрытий:

  • прочность;
  • прочность;
  • высокая несущая способность;
  • хорошая шумоизоляция;
  • высокая огнестойкость и негорючесть.

Но, в то же время, есть ряд недостатков, которые необходимо учитывать при выборе железобетонного перекрытия.

Сборные железобетонные плиты … В случае со сборными железобетонными панелями следует иметь в виду, что план и конфигурация здания не всегда позволяют оптимально подобрать панель необходимого размера. Поскольку панели выпускаются только прямоугольной формы, ими невозможно обшить закругленные участки и помещения неправильной геометрической формы. Затем есть участки, которые приходится дополнительно герметизировать монолитным железобетоном. Несмотря на то, что монтаж самих железобетонных панелей является достаточно быстрым процессом, именно установка может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать к кран для их установки.

Достоинство :

недостатки :

  • ограничения по размеру и форме;
  • необходимость доступа крана во время установки.

Пол бетонный монолитный. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любого размера и формы. Но возведение монолита – очень трудоемкий процесс. Это изготовление и установка опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения.При этом при заливке бетона необходимо соблюдать определенные технологические правила, обеспечивающие его равномерное распределение в массе плиты, что существенно влияет на качество продукта. Трудоемкость, продолжительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции пола.

Достоинство :

  • возможность выполнения перекрытий любой формы;
  • крупная техника не нужна.

недостатки :

  • высокая трудоемкость и длительность процесса;
  • мокрый процесс;
  • требуется большое количество воды, а ее может еще не быть в таких объемах на участке;
  • о необходимости соблюдения технологических режимов приготовления и укладки бетона.

Существенным недостатком бетонных полов при выборе материала пола для дома из газобетонных блоков является его вес.Учитывая, что газобетон – пористый материал, он более хрупкий, чем просто бетон и кирпич. А, следовательно, в домах из газобетона предпочтительнее использовать более легкую конструкцию перекрытий.

Краткое описание деревянных полов

Поэтому очень часто выбор делается на деревянные полы. Деревянные полы легче бетонных, дешевле, ими можно перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных полов не представляет сложности.Для монтажа такого перекрытия не нужна крупная техника; можно использовать самодельные лебедки и ручные инструменты.

Преимущества:

  • легкий вес;
  • гибкость в настройке;
  • наличие ассортимента древесины;
  • не сложная установка.

Недостатки:

  • воспламеняемость;
  • необходимость антисептической защиты.

Деревянный пол: конструкция и монтаж

Несущим элементом деревянного пола является балка.В основном балки изготавливают из массива дерева или клееного бруса. Но его можно использовать для брусьев и бревен соответствующего диаметра. Примерные размеры секций балок в зависимости от шага балок и перекрываемого пролета можно найти в таблице.

Таблица сечений деревянных балок перекрытий в зависимости от пролета и шага балок, расчетная нагрузка на перекрытие 400 кг/м2.

Пролет, м

Шаг балки, м 2,0 2,5 3,0 4,0 4,5 5,0 6,0

Сечение прутка, мм

0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250
Диаметр бревна, мм
1,0 110 130 140 170 190 200 230
0,6 130 150 170 210 230 240 270

Крепление балки к стене . .. При возведении стены на проектной высоте начинают раскладывать балки перекрытия. Балки вставляются в стену на расстоянии не менее 12 сантиметров. Конец бруса, который вставляется в стену, необходимо покрыть гидроизоляционным материалом: обернуть толем, покрыть битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен быть небольшой воздушный зазор, балка не должна сидеть жестко. Для этого также делают скос на конце балки под углом 60-80 градусов.Между концом бруса и наружной частью стены устраивают утеплитель из полистирола.

При необходимости удлинения балок это делается в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0 м и скрепляются между собой болтами. Стык балок желательно размещать над внутренней стеной или другой опорой.

Устройство конструкции перекрытия … Для устройства тепло- и звукоизоляции между балками прокладывается звуко- и теплоизоляция.Для этого внизу балок делается накат, для крепления которого по низу балок прибиваются черепные бруски сечением 50х50 мм. Изоляционные материалы должны плотно прилегать к балкам. Нижняя часть балок подшивается фанерой, ОСП-плитой или гипсокартоном.

Поверх балок укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно укладывать специальные шумо- и виброизолирующие прокладки.

Для улучшения звукоизоляции и для уменьшения возможности прогиба потолка под действием силы тяжести на полу верхнего этажа предусмотрен вариант устройства пола и потолка по разделенным балкам. Основная идея этого метода состоит в том, чтобы разделить конструкцию пола и сделать разные несущие балки для пола верхнего этажа и потолка нижнего этажа. Для этого пол укладывается на основные несущие балки.

Балки перекрытия укладываются прямо на стену армопоясом.Посередине между ними монтируются потолочные балки, которые крепятся к стене скобами.

Потолочные балки устанавливаются с таким же шагом, как и несущие, поэтому расстояние между соседними балками будет 0,3 или 0,5 метра соответственно. Потолочные балки не будут нести больших нагрузок, их основная задача – удержать натяжной потолок и пирог из звукоизоляционных материалов. Поэтому потолочные балки по расчету можно устанавливать меньшего сечения.Для размещения звукоизоляции потолочные балки располагают на 10-12 см ниже несущих. Таким образом, пол и потолок не связаны между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкцию потолка.


Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытий укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков является незаменимым конструктивным элементом.Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не трескается. Монолитный пояс должен быть сплошным и размещаться по всему периметру здания. Этот пояс незаменим для газобетонных домов. Помимо распределения нагрузки от перекрытия, он также служит для общего сохранения целостности и устойчивости конструкции дома, предохраняет от возможного разрушения и деформации при возможной усадке грунта и небольших подвижках фундамента.Поэтому особое внимание уделяется возведению монолитного пояса.

Для устройства монолитного пояса существуют специальные П-образные газоблоки.

Внутри этого блока укладывается арматура – ​​2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней уложен на специальные распорки для образования защитного слоя бетона под арматурой.

Если нет готовых узких блоков, то их можно вырезать из стандартных, газобетон режется хорошо.Вы также можете сделать U-образный блок самостоятельно, вырезав внутреннюю часть блока с помощью ручной пилы.

Каркас изготовлен из арматуры.

Важно! Арматура не сваривается, а скручивается проволокой.

В местах соединения желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни), к которым будут крепиться балки перекрытия. С внешней стороны стены монолитный пояс утепляют пенопластом.Затем полость П-образного блока заливают бетоном.

и залитые бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно сделать как обычный бетонный пояс с металлическим каркасом.

Для того, чтобы на наружной стене не было видно места его установки, монтаж армопояса производится следующим образом, на наружную стену устанавливаем газобетонные блоки толщиной 100 мм.Затем, во избежание образования мостиков холода, укладываем пенопласт 50 мм. С внутренней стороны стены ставим опалубку из деревянной доски, а в образовавшееся пространство укладываем армопояс.

Полезное видео:


Мы также рекомендуем вам:

Но есть у газобетона и минус – из-за его низкой прочности при воздействии на него давления с перекрытий стены могут треснуть. По этой причине при устройстве полов в таких домах необходимо .Далее речь пойдет о деревянных полах в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытий

Деревянные балки отличаются легкостью и простотой монтажа. Существует заблуждение, что для светлых деревянных полов армирующий слой не нужен. Это в корне неверно.

Для стен из газобетона, независимо от типа перекрытия, армопояс нужен всегда!

В случае деревянных перекрытий его конструкция позволит распределить нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Преимущества деревянных балок:

  1. Экологически безопасен, так как древесина является возобновляемым природным материалом.
  2. Легкий вес.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Низкая цена по сравнению с другими видами полов.
  5. Большой ассортимент на выбор.
  6. Легко устанавливаемые балки.

У дерева есть и отрицательные стороны:

  1. Хрупкость. Рано или поздно даже самые лучшие полы могут начать гнить.
  2. Низкая прочность — дерево не сможет выдержать такой вес, как бетонный пол.
  3. Горючесть (натуральные материалы легко воспламеняются).

Несмотря на такие существенные отрицательные качества, древесину все же выбирают гораздо чаще, и вот почему: специальные составы для пропитки древесины позволяют продлить срок службы, защитить ее от гниения и воспламенения. А низкая прочность устраняется за счет использования большего количества балок и меньшего шага установки.

Теперь рассмотрим бетонные полы и их недостатки:

  1. Первый и самый существенный недостаток – высокая стоимость бетонных полов. Мало того, что сами потолки стоят недешево, так еще и для их установки и транспортировки потребуется спецтехника (кран). Так что за установку придется заплатить определенную сумму денег. У деревянных полов этот минус отсутствует – монтаж можно выполнить самостоятельно. Если балки маленькие, то двух-трех человек будет достаточно.Чем они тяжелее и массивнее, тем больше людей придется задействовать.
  2. Большой вес. Мы уже говорили, что для монтажа потребуется специальное оборудование. Нужен и более дорогой фундамент.

Как видите, все минусы связаны только с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей о .

Типы балок, преимущества и недостатки каждого типа

Для устройства перекрытий между этажами здания я обычно использую только три вида деревянных балок:

  1. Целиком.
  2. Клееный.
  3. Двутавр.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Массивная древесина

Массивные деревянные балки отличаются своей прочностью, однако уступают максимально возможной длине. Чтобы брус со временем не прогибался, рекомендуется не устанавливать длиннее 5 метров . То есть брусовые перекрытия подходят только для небольших домов.


Из существенных недостатков можно выделить тот факт, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не следует также исключать риск возгорания.

Внимание!

Клееный брус

Брус клееный

имеет одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров .


Клееный брус имеет следующие преимущества:

  1. Повышенная прочность.
  2. Возможность перекрытия пролетов до 12 метров.
  3. Легкий вес.
  4. Увеличенный срок службы.
  5. Не деформируется со временем.
  6. Относительно огнестойкий по сравнению с обычной древесиной.

Однако стоит такой материал намного дороже.

Деревянные двутавровые балки

Двутавры

считаются одними из самых прочных и надежных благодаря форме профиля , ведь они состоят из нескольких слоев, каждый из которых защищен разными пропитками.


К преимуществам двутавровых балок относятся:

  1. Высокая прочность, жесткость благодаря форме.
  2. Нет отклонений.
  3. Бесшумность в эксплуатации – конструкции не скрипят при воздействии на них давления, в отличие от других видов полов.
  4. Материал не трескается, не рассыхается со временем.
  5. Простота установки.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры и шаг установки напрямую зависят от площади помещения и предполагаемых нагрузок.Большинство специалистов считает, что оптимальная нагрузка на перекрытия составляет 0,4 тонны на квадратный метр площади (400 кг/м 2) . В эту нагрузку входит вес самого бруса, вес чернового и верхнего покрытия пола из сверху и с потолка снизу, утепление, коммуникации, а так же мебель и людей.

Лучшим сечением для прямоугольных деревянных балок считается соотношение высоты к ширине 1,4:1.

Сечение также зависит от того, из какой породы дерева сделаны полы.Теперь приведем средние рекомендуемые значения с шагом укладки 60 см :

  • Если пролет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При пролете 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
  • Если пролет три метра, то принято использовать балки 7,5 на 20 см.
  • При длине бруса 4 и 4,5 м принято использовать их сечением 10 на 20 см.
  • Для сооружения пятиметрового перекрытия используются поперечины сечением 125 на 200 мм.
  • Шестиметровое перекрытие выполнено из бруса размером 15 на 20 см.

Если шаг увеличивается, то следует увеличить и размер сечения балки.

Вот таблица сечений деревянных балок перекрытий в зависимости от пролета и шага установки, с нагрузкой 400 кг/м2:

пролет (м) /
шаг установки (м)

2,0

2,5

3,0

4,0

4,5

5,0

6,0

0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250

Если не планируется нагрузка на перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузки от 150 до 350 кг/м 2 . Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м Сечение балок с длиной пролета, м

150

200

250

350

В сети можно найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Дам ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, один брус сечением 100х200 можно заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • балки нужного сечения отсутствуют в продаже;
  • Доски
  • с меньшим сечением весят легче, поэтому их можно поднимать наверх в одиночку, и уже там закреплять.

Доски рекомендуется сшивать так, чтобы волокна древесины были в разных направлениях.Это увеличивает прочность конструкции.

Типы полов

В настоящее время в основном используются только три типа полов:

  1. Балка — состоит из балок.
  2. Ребристые — балки уложенные с ребром.
  3. Балка ребристая.

Первый вариант стандартный, именно для него были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящее время практически не используются из-за возросших сроков работ и сложности конструкции, поэтому мы не будем на них останавливаться.

Монтажные работы

Основной этап – это, конечно, установка балок. Подразумевает грамотную подготовку еще на этапе возведения первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Это необходимо сделать сразу после покупки. Если перед укладкой материал будет лежать какое-то время, его необходимо сместить: ряд брусков, затем 3-4 бруска поперек, затем следующий ряд.Это позволит проветрить доску и высушить ее. Это предотвратит рост плесени.

Часть балки, встроенной в стену, также должна быть покрыта:

  1. С битумом или грунтовкой.
  2. Кровельный материал, рубероид или пергамин.
  3. Жидкая гидроизоляция, состоящая из битума.
  4. Линокром.

Это сделано из-за того, что дерево при контакте с бетоном и блоками может впитать влагу и со временем начать гнить .

Для газобетона нормальной считается эксплуатационная влажность 3-5%. Какими бы сухими ни казались блоки, прямой контакт дерева с этим материалом недопустим.

Балка должна быть заглублена в несущую стену не менее чем на 12 см. Концы обрезаны под углом 70 градусов для удаления влаги.

Внимание!

Конец балки обрезать гидроизоляционным материалом не нужно. В противном случае доступ для испарения влаги будет закрыт.Требуется оставить небольшой воздушный зазор между концом балки и стеной.


Балки укладываются на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах позволяют опирать его на газобетон с обшивкой из металлических полос 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы можно поставить утеплитель перед балкой.Как правило, наружные торцы балок снаружи утепляют пенополистиролом.

Заполнение пустот между уложенными балками производится газоблоками. Между газосиликатом и брусом оставляют зазоры в 2-3 см. Их плотно набивают минеральной ватой, что предотвращает образование конденсата и сырости балок.

Не забудьте продумать размещение лестницы на второй этаж. , так как открытие должно быть предусмотрено сразу:

Ну вот и все, полы готовы.Теперь можно приступать к последующей отделке.

Отделка после установки

После завершения возведения пола рекомендуется подождать до начала проведения отделочных работ, чтобы балки дали усадку. Рекомендуется «прятать» перекрытия за чистовую отделку до наступления холодов , чтобы они не подвергались воздействию влажных погодных условий.

Также нужно сделать крышу. Если это нельзя сделать до зимы, то следует накрыть пленкой или тентовым материалом всю конструкцию, включая окна, чтобы в здание не попала влага.Но все же рекомендуется оставлять небольшие сквозные «зазоры», чтобы уровень влажности в помещении был оптимальным.

Теперь непосредственно к послемонтажной отделке. Сначала сделайте черновой потолок из нижней части пола. Также его можно сделать из фанеры, если в дальнейшем планируется соорудить, например, натяжной потолок.

Начинать следует именно с нижней части балки, так как между потолком и полом обычно укладывают утеплитель, который также выполняет роль звукоизоляции.

После монтажа потолка сверху уже кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то утепление делать не обязательно. Но надо отметить, что утеплитель работает как звукоизоляция … Если второй этаж мансардный, то утеплять обязательно нужно — иначе тепло будет уходить.

После укладки утеплителя можно стелить черновой пол (он поможет в дальнейшем строительстве здания, так как не придется устанавливать леса).

Отделку необходимо производить после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия – одно из самых оптимальных решений. Ведь деревянные балки прочны, легки и при этом дешевы. Они просты в установке и не оказывают чрезмерного давления на стены. Главное, сделать правильный расчет и обязательно обработать деревянную конструкцию .

Для увеличения прочности конструкции вместо дерева можно использовать металлические двутавры.В этом случае вам понадобится кран для монтажа. А металл дороже дерева. И если вы готовы к таким расходам, то не проще ли тогда сделать выбор? Так как основным преимуществом перекрытия по деревянному брусу в газобетонном доме является экономия средств.

Плиты представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также отделяет первый этаж от цокольного, а последний от кровли. Кроме того, он принимает на себя немалые нагрузки от несущих стен, за счет чего придает жесткость конструкции.Кроме того, перекрытия в доме выполнены из газобетона таким образом, чтобы обеспечить сохранение тепла.

Устройство межэтажного перекрытия

Существует несколько вариантов устройства перекрытий между этажами в частном доме из газобетона. К ним относятся монолитные и сборные типы конструкций. Так, могут использоваться деревянные или металлические балки, специальные бетонные плиты или сборно-монолитные варианты, созданные сразу на месте. Каждый вид конструкции имеет определенные преимущества и недостатки, которые необходимо учитывать при их установке в здании из газобетонных блоков.Основными критериями выбора межэтажных перекрытий в газобетонном доме являются:

  • Необходимость использования дополнительного оборудования для монтажа;
  • Цена на материалы, а так же монтаж;
  • Продолжительность строительства с их использованием.

Использование параметров предельных нагрузок междуэтажных перекрытий в доме из газобетона в качестве основного критерия не имеет значения. Это связано с тем, что все эти варианты позволяют добиться достаточной для частных домов прочности.Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м2. Но предпочтительнее будут материалы с меньшим весом, чтобы снизить нагрузку, которая приходится на блоки.


Перекрытия их железобетонных изделий и других плит

Применение монолитной плиты перекрытия в газобетонном доме оправдано благодаря ее хорошим прочностным и тепловодным свойствам. В связи с этим вы можете подобрать наиболее подходящие для конкретного объекта варианты:

  • Сборные монолитные конструкции;
  • Монтаж типовой монолитной плиты;
  • Дополнительно усиленные плиты.

Некоторые производители предлагают своим клиентам изготовление плит перекрытия второго этажа в газобетонном доме, имеющих индивидуальные размеры. Но обычно средняя длина изделий составляет около 6 м, а показатели ширины – 1,8 м. Параметры толщины не превышают 30 см. Для их производства используется исключительно автоклавный метод, позволяющий добиться плотности продукта В500. Зачастую монолитный пол в доме из газобетона делают с пазогребневыми соединениями.За счет этого можно придать соединениям большую плотность и быстрее осуществить монтаж.

Классический вариант – установка плит перекрытия, которые представляют собой пустотелые изделия. Такие варианты характерны для строительства домов из газобетонных блоков. Их рекомендуется использовать для устройства пролетов, ширина которых не более 6 м. Однако перед их установкой требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены.Преимуществом таких вариантов является их дешевизна, несмотря на необходимость привлечения строительного крана. Такие изделия обеспечивают нагрузку в 800 кг на каждый 1 м2.

Сборно-монолитный пол

С целью применения сборно-монолитных перекрытий Т-образной формы для дома из газобетона применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (на них должно приходиться не менее 2 см) с шагом 70 см. Все расстояние, которое образуется между железными балками перекрытий в доме из газобетона, необходимо заполнить бетоном, относящимся к классу В20.Затем укладывается армопояс и заливается бетонная стяжка толщиной 5 см. Конструкция устанавливается в течение 4 недель, а частично нагружать ее можно начинать уже через 10 дней.

Деревянные балки

Рассматривая вопрос, какой пол лучше для двухэтажного дома из газобетона, стоит отдельно рассмотреть установку деревянного бруса. Они отлично подходят для разделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между капитальными стенами более 6 м.Если этим пренебречь, то произойдет прогиб. Параметры сечения пола из бруса определяются нагрузками, а также длиной, которую имеет пролет.

При монтаже деревянных балок перекрытий нельзя делать шаг менее 0,5 м и более 1 м.


Перед укладкой таких изделий требуется сделать армированный пояс, состоящий из монолитного железобетона поверх газобетонных стен. В среднем его высота делается около 15 см, а для крепления балок используются анкерные пластины. Для предотвращения образования точки росы непосредственно на потолках важно создать хорошую тепло- и пароизоляцию. Во избежание конденсации влаги стоит дополнительно утеплить все зазоры и стыки. Для этого стоит использовать герметики или жгуты из вспененного полиэтилена.

Торцевая часть уложенного бруса должна быть на расстоянии 5 см от стены и это расстояние должно быть уплотнено утеплителем. Часто для этого используют минеральную вату, в связи с тем, что другие материалы нужно будет подогнать по размерам.

Установка лаг межэтажного перекрытия, длина которых более 4,5 м, может в результате прогиба привести к разрушению ранее созданного монолитного пояса. В связи с этим перед укладкой балок перекрытия требуется делать на их концах специальную фаску, чтобы предотвратить такие негативные последствия. После завершения монтажа этих элементов можно приступать к созданию чернового пола, а также монтажу теплоизоляции. Когда планируется делать цокольный этаж в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.


Потолки с металлическими балками

Также практически осуществляется монтаж металлических изделий. В этом случае применяются следующие опции:

  • Двутавровые балки;
  • Трубы специальные квадратного сечения;
  • Канал
  • .

Данные изделия отличаются высокой устойчивостью к нагрузкам, однако, прежде чем делать с их помощью пол в доме из газобетона, требуется провести качественную антикоррозийную обработку.Для монтажа таких балок не требуется использование специальной техники, достаточно бригады из 3-х человек.

Перекрытие монолитное

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания используется опалубка, в которую закладывается арматура, и заливается бетон. Толщина полов, созданных таким способом, обычно не превышает 20 см. За счет этого обеспечивается высокая несущая способность, составляющая более 800 кг/1 м².Процесс укладки такого перекрытия первого этажа в доме из газобетона, как и любого другого, осуществляется без учета ширины пролета.

Сам бетон можно изготовить своими руками прямо на объекте, однако стоит отдать предпочтение заводским вариантам, которые изготавливаются с полным соблюдением технологических норм. В этом случае дополнительно потребуется использовать бетононасос для подачи смеси на нужную высоту. Кроме того, в отличие от перекрытия газобетонных стен плитами, монолитные варианты могут быть выполнены в различной форме, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного газобетонного дома определяется большим количеством параметров, а также требованиями, предъявляемыми к будущему фундаменту.

Армирующий пояс

В первую очередь укладку плит перекрытия на газобетонные блоки следует производить на специально подготовленный армопояс. Необходимо распределить нагрузку, которая будет приходиться на несущие стены с верхних этажей. В него входит не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящиеся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибу и разрушению.


При отсутствии такого элемента в скором времени на стенах начнут образовываться трещины, а некоторые блоки будут трескаться под неравномерным весом. Поэтому перед укладкой плит перекрытия, а также балок требуется создать этот элемент. Делается это следующим образом:

  • Сначала по краям блоков устанавливается опалубка;
  • Далее в него укладывается арматура, а также осуществляется ее перевязка;
  • После этого заливают бетон и ждут его застывания;
  • В конце опалубка снимается и можно устанавливать полы.

Как делают монолитные перекрытия

Перед началом работ необходимо заказать оборудование для транспортировки и подачи цементного раствора на необходимую высоту, а также строительный вибратор для уплотнения материала. При изготовлении бетонной смеси на участке своими руками необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и специальную проволоку для их обвязки. Опалубку можно сделать из бруса, обычных досок или фанеры.

Создание монолитного перекрытия в доме из газобетона своими руками начинается с возведения опалубки, представляющей собой огромную форму, в которую укладывается связанная арматура, а затем заливается жидкий цементный раствор. Его делают вертикально устойчивым, чтобы выдерживать вес всего залитого в него раствора. Сама последовательность работ по возведению опалубки следующая:

  • Сначала делают опоры. На этом этапе рекомендуется внимательно следить за тем, чтобы соблюдался горизонтальный уровень.Отклонения серьезно повлияют на прочность. Требуется изготовить стойки с учетом нагрузки, которая может достигать 300 кг;
  • Расстояние между опорами 1 м;
  • Далее балки устанавливаются поперек будущей плиты, и она также крепится непосредственно к стенам. Дополнительно для создания максимальной прочности опалубки их пришивают к стойкам;
  • Параметры устанавливаемой балки должны исключать прогиб конструкции под весом залитого бетона;


  • После создания основания на него укладывают доски или листы фанеры, которые сверху дополнительно покрывают изоляционной пленкой;
  • В этот период должны быть проложены все вентиляционные трубы, а также электропроводка.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

  • Из металлических стержней сечением около 10 мм нужно сделать сетку, скрепив их между собой проволокой;
  • Крепление стержней осуществляется в шахматном порядке;
  • Монтаж арматуры осуществляется сразу на нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформациям;
  • Сетка укладывается таким образом, чтобы не менее 2.До опалубки остается 5 см. Это создаст в таких местах нужную толщину бетона;
  • Верхний слой арматуры должен располагаться на 10 см выше нижнего.

Следующим шагом будет заливка бетона. Важно строго соблюдать параметры прочности, качества и толщины:

  • Важно использовать только качественные варианты бетона с маркой прочности не ниже М200. Этот параметр определяет будущие характеристики возводимого пола;


  • Толщина возводимой плиты должна быть не менее 15 см, но не более 30 см;
  • Заливка возможна только при температуре воздуха выше +5°С. Когда требуется, но погода не позволяет, устанавливаются специальные обогреватели.

Сама процедура проводится следующим образом:

  • Сначала отмечается необходимая высота. Сама заливка производится за один раз, поэтому требуется иметь рядом готовый необходимый объем бетона, а также бетононасос, который позволит непрерывно заливать раствор в форму. Если этот процесс разделить на несколько этапов, то нахлест потеряет свою силу;
  • Пока заливается раствор, его необходимо обработать строительным вибратором, чтобы удалить из состава пузырьки.Массы самого бетона недостаточно для создания нужного уровня уплотнения;
  • Наконец, необходимо выровнять бетонную поверхность, чтобы она была вровень с опалубкой.

Для достижения максимальной прочности монолитному полу требуется не менее 28 дней.


Перекрытия между этажами можно создавать разными способами. Для этого используются металлические или деревянные балки, железобетонные плиты перекрытий, а также монолитные конструкции. Каждый из методов имеет свои особенности, которые необходимо учитывать.

Устройство пола в доме из газобетона. Виды межэтажных перекрытий, преимущества и технология возведения деревянных перекрытий Устройство полов в доме из блоков

Сегодня все большую популярность приобретают газоблочные дома. С их помощью можно значительно сократить сроки строительства, построить легкие стены с ровной поверхностью, построить теплое жилище с хорошими звукоизоляционными свойствами.Поэтому деревянные полы в доме из газобетона, как никакие другие, соответствуют характеристикам этого материала.

Устройство железобетонных перекрытий в газобетонном доме

Газобетонные дома нуждаются в дополнительном конструктивном элементе — монолитной железобетонной конструкции. Он обеспечивает равномерное распределение веса между перекрытиями и стенами из газобетона, которые не выдерживают точечных нагрузок. Он также защищает их от деформации в случае усадки грунта или смещения фундамента.

Такое устройство является обязательным, и для его установки необходимы следующие элементы:

Процесс подготовки опалубки для заливки монолитного пояса

  • опалубка;
  • арматура;
  • блоки из ячеистого бетона тонкие;
  • изоляция;
  • бетонный раствор.

Армирующий пояс необходимо выполнять сплошным, охватывающим весь периметр здания. Для этого на все стены забивается деревянная опалубка.В него укладывается склеенная арматура из двух, трех или четырех металлических стержней. Их необходимо привязать проволокой и армировать к опалубке так, чтобы они держались на расстоянии не менее 5 см от нее. Уровень проверьте, ровно ли держится арматурный каркас.

Чтобы монолитное укрепление не было видно с улицы, его несколько сужают стены. А образовавшееся снаружи свободное пространство заполняется тонкими блоками, которые можно вырезать самостоятельно, так как этот материал легко режется ручной пилой.Между ними и бетоном арматуры обязателен изолирующий слой из полистирола.

Бетонный раствор заливается только за один раз, т.к. это монолитная конструкция.

Готовый монолитный монолитный пояс

А возможные пустоты в бетоне удаляются штыковым методом. Снять опалубочную коробку не ранее, чем через 4 дня. Если, например, материала не хватило, не было возможности залить сразу всю конструкцию, устанавливается вертикальная перегородка, которую затем убирают для продолжения работы.Место примыкания к новому слою обильно смачивается водой.

Вместо деревянной опалубки часто используют П-образные газоблоки, внутри которых укладывается металлическая арматура. Опять же, он монтируется так, чтобы между ним и стенами из газобетона было расстояние, которое будет заливаться бетоном.

Ниши в полнотелых газобетонных блоках можно делать ручной пилой. И заливаются бетоном, как и деревянная конструкция, по той же технологии.

Читайте также

Расстояние между сваями для каркасного дома

Варианты перекрытий

В доме из газоблоков можно устанавливать перекрытия из разных материалов. Для их установки в строительстве применяют:

Установка деревянных балок для перекрытия газобетонных домов

  • деревянные, металлические, железобетонные балки;
  • Плиты бетонные и панели монолитные.

Перекрытия по деревянным балкам

Газобетон — пористый строительный материал, уступающий по прочности кирпичу или бетону.Поэтому для возведения газобетонных плит необходимо устанавливать перекрытия на легкие опоры. Лучше всего для этих целей подходит древесина. Он прост в обращении, подгоняется под необходимые размеры, не требует использования грузоподъемного оборудования, обладает хорошей звукоизоляцией. Кроме того, это отличный теплоизолятор.

Но дерево не без недостатков. Он легко воспламеняется, подвержен воздействию окружающей среды, гниению, поражению насекомыми-вредителями. Поэтому перед устройством пола балки необходимо обработать соответствующими химическими средствами, не позволяющими им гнить и разрушаться жуками-точильщиками.

Схема устройства деревянных полов

А для защиты от пожара применяются различные средства пожаротушения.

Металлические

Металлические балки из двутавров, уголков или швеллеров также легкие. Кроме того, их прочность, долговечность намного выше, чем у дерева. Но они стоят дороже. Монтаж перекрытий с их применением прост и широко применяется в строительстве малоэтажных домов. Металл не горюч, не гниет, но со временем подвергается коррозии.Монтаж конструкции можно произвести своими руками.

Железобетон

Перекрытие на горизонтальных железобетонных опорах тяжелое, так как пространство между ними обычно заполняется бетонными плитами. Хотя они легкие бетонные, пустотелые, здесь не обойтись без грузоподъемной техники, которая удорожает всю конструкцию. Звукоизоляция таких конструкций очень низкая. То же самое можно сказать и о теплоизоляции.

Газобетон, наряду с газосиликатным и пенобетоном, относится к группе строительных материалов «газобетон». Отличительной чертой этой группы материалов является большая доля воздуха (70-90%) в материале. В результате ячеистые бетоны обладают высокими теплоизоляционными характеристиками, однако пористость ячеистых бетонов снижает их прочность и требует серьезных расчетов при строительстве.

Газобетонные дома

Для тех, кто хочет построить дом из газобетона, необходимо знать несколько принципиально важных особенностей этого материала.

  • Во-первых, низкая прочность газобетона требует специальных расчетов при строительстве домов выше первого этажа.
  • Во-вторых, любая даже минимальная усадка газобетонного дома приводит к образованию трещин на блоках. Эта особенность требует особого внимания к подготовке котлована, а также максимально точного выравнивания и обустройства фундамента дома.
  • В-третьих, дома из газобетона почти не требуют утепления. Однако газобетон является высокоинертным материалом и плохо удерживает тепло.
  • В-четвертых, газобетонные дома требуют обязательной отделки как снаружи, так и внутри. Подходит любой вид отделки, однако пористость газобетона усложняет как покраску, так и крепление облицовочных материалов.
  • И последнее, пятое, особое внимание следует уделить перекрытиям домов из газобетона. Тяжелые виды полов здесь категорически не подходят.

Типы полов в газобетонных домах

Можно встретить мнение, что технология газобетонного строительства требует устройства деревянных полов.Традиционные деревянные балки с традиционным деревянным полом. Однако применение газобетонных блоков D600 для наружных стен в строительстве предполагает использование газобетонных плит, а также плит перекрытий из многопустотного бетона.

Следует понимать, что стремление использовать плиты перекрытия вместо деревянных балок изменяет и удорожает технологию строительства. В этом варианте необходимо установить железобетонный кольцевой пояс по наружным стенам.

Газобетонные плиты считаются универсальными и предпочтительными в газобетонных домах. Они теплые, не требуют дополнительного утепления, создают ровную базовую поверхность пола.

class=»eliadunit»>

Пустотные бетонные плиты используются для расстояний более 6 метров. Плита опирается на бетонный пояс, который заливается из монолитного бетона или кладки из силикатного кирпича.

Стоит отметить, что на рынке появились железобетонные плиты перекрытия из газобетона.Их укладывают методом «шип в паз», сухим методом. Их отличает малый вес, что позволяет работать с ними без использования тяжелой грузоподъемной техники.

Газобетонные полы в домах

Устройство полов в домах из газобетона зависит от выбранного типа пола. Никаких особых технологий здесь нет, кроме учета особенностей самого газобетона. Если в доме есть деревянные перекрытия, структура пола в доме аналогична структуре стандартных деревянных полов.При использовании ячеистых бетонных плит важно отказаться от использования мокрых бетонных стяжек из-за их веса и предусмотреть более легкую конструкцию пола. Выдерживает нагрузку 600 кг на метр.

  • Газобетонные плиты не требуют изоляции.
  • Газобетон прекрасно впитывает воду, поэтому требует многоразового, а лучше полимерного грунтования перед применением растворов в отделке полов.
  • Газобетон плохо подходит для удержания крепежа. Поэтому при креплении конструкций к газобетону необходимо использовать специальные дюбеля и крепежные элементы.

Преимущества домов из газобетонных блоков в коротких сроках строительства. Это способствует быстрому строительству жилья, в том числе частного. Выбор перекрытия первого этажа дома из газобетона зависит от многих факторов: назначения, этажности дома, возможности применения спецтехники, стоимости работ, уровня профессионализма строителей и знаний. структурных особенностей материалов.От правильного решения этого вопроса во многом зависит надежность и долговечность здания.

Требования к полу для дома из газобетона

Дом из газобетона строится не выше трех этажей, так как ячеистая структура блоков имеет меньшую прочность на сжатие по сравнению с обычным бетоном. Перекрытие в таких постройках следует выбирать с учетом:

  • собственные гравитационные и этажные стены, или расчет весовой нагрузки;
  • прочность
  • и оптимальная жесткость;
  • достаточная степень звукоизоляции;
  • коэффициент пожарной безопасности.

Возникающая сила на несущих стенах точно перераспределяется за счет перекрытия. Армирующий пояс рекомендуется делать для любого из его видов, который усиливает пространственную жесткость здания и дает защиту от продавливания непрочного газобетона.

Верхний срез несущих стен должен быть строго горизонтальным, при обнаружении дефекта возможно устранение путем стирания блоков из газобетона для выравнивания.

Разновидности полов

Выбор перекрытия зависит от способа выполнения и строительного материала. Наибольшее распространение получили следующие модификации:

  • плита;
  • сборно-монолитный;
  • монолитный;
  • на основе деревянных или металлических балок.

Другие виды перекрытий: кессонные, кирпичные, четырехскатные, конструктивно сложны и дороги, в строительстве малоэтажных домов из газоблоков не применяются.

Плиты

Плита первого этажа собирается на строительной площадке из железобетонных плит или газобетона. Принципиальная разница в весе определяет выбор между ними. Это строительство является самым быстрым по срокам и не связано с сейсмической активностью региона. Количество плит зависит от размера объекта и типовых размеров, установленных на заводе. Главное, чтобы пролет между стенами был на 30 см меньше, чем нахлест для установки опоры по 15 см с каждой стороны и соответствовал нормам по максимальному расстоянию:

  • 6 метров — плиты гладкие;
  • 9 метров — ребристый верх.

Толщина выбирается с учетом потенциальной нагрузки, так как перекрытие является своеобразным диском жесткости. Двухэтажный газобетонный дом имеет достаточную высоту от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

Плиты укладываются строго по несущим стенам первого этажа в одном уровне. Возведение внутренних перегородок осуществляется позже. Перед устройством перекрытия по верхнему ряду газобетонных блоков сооружается распределительная кирпичная подушка толщиной в один кирпич.После закрепления прочности плиты с помощью крана выводят на слой цементного раствора.

Преимущества и недостатки газобетонных полов

Преимущества газобетонных или железобетонных плит:

  • быстрая установка в короткие сроки;
  • долговечность и надежность;
  • высокая несущая способность, от 600 до 800 кг/м2;
  • отличная тепло- и звукоизоляция за счет внутренних пустот;
  • Производство фабрики
  • отличается качественной обработкой материалов;
  • доступная цена.

К недостаткам относятся:

  • необходимость специального грузоподъемного оборудования;
  • наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
  • ограничение выбора плит по размеру;
  • ограничения по применению с криволинейными несущими стенами;
  • опыт монтажных работ.

Для склеивания плит используют песчано-цементный раствор или укладывают минеральную вату, усиливающие теплоизоляцию дома из газобетона.

Сборно-монолитный пол

Технология не требует специального оборудования за счет конструкции, позволяющей перекрывать не самые тяжелые элементы первого этажа.

Процесс монтажа заключается в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок укладывают керамзитобетонные или полистиролбетонные блоки. Формируется опалубка, на которую сверху укладывается армирующая сетка. Конструкция заливается бетоном и требует времени для полного высыхания.

Утепление осуществляется с использованием керамзита, пенополистирола, базальтовой ваты высокой плотности или других теплоизоляционных материалов.

Плюсы и минусы конструкции

Проявляются преимущества конструкции:

  • при проведении монтажа без специального оборудования;
  • отличная звуко- и пароизоляция;
  • Прочность сборно-монолитного состава.

Но строительные нормы, к сожалению, не содержат информации и рекомендаций для этого типа пола.Поэтому его использование разрешено в домах из газоблоков не выше 2-х этажей.

Перекрытие монолитное

Такая модификация готовится на участке под строительство дома. Процесс достаточно сложный и трудоемкий, но незаменимый при нестандартных формах здания. В результате ровная поверхность и отсутствие работ по герметизации привлекают выбор этого типа пола.

В начале процесса требуется установка опалубки для формирования монолитной плиты.Исходя из финансовых возможностей и наличия времени, можно купить готовую инвентарную опалубку или изготовить ее самостоятельно из листовых материалов или досок на месте установки.

Бетон для заливки пола готовится по классической схеме: одна часть цемента на три части песка. Добавьте щебень или гравий на свое усмотрение. Первый слой бетона не должен превышать одной трети перекрытия; на него ставится арматурный каркас. Затем по принципу пирога производится повторная заливка и укладка армирующей сетки.После третьей заливки бетона общая толщина пола составляет 15-20 см.

Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газобетонных блоков это значимые параметры. Когда бетон достигает прочности около 80%, это происходит через 3-4 дня, опалубку можно демонтировать.

Для уменьшения толщины перекрытия и общего веса конструкции изготавливают ребристую монолитную плиту, включающую балки и тонкие бетонные слои.В этом случае давление перераспределяется не на стены из газобетона, а на балки.

Значительно больше времени уходит на обустройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Этот вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

Монолитное перекрытие не позволяет самостоятельно производить бетон в малогабаритных смесителях. Раствор необходимо заказывать по параметрам и объему для разовой заливки поверхности в организации, гарантирующей качество продукции.

Плюсы и минусы монолитного перекрытия

Преимущества:

  • большая несущая способность;
  • вариантов нестандартных конфигураций с геометрическими сложностями;
  • Применение
  • при значительных пролетах между стенами более 6 м.

Недостатки:

  • большие временные затраты на набор прочностных характеристик бетона;
  • обязательный расчет нагрузок на конструкцию;
  • высокая цена перекрытия;
  • применение техники: смесители и бетононасосы;
  • обширные подготовительные работы;
  • строгое соблюдение технологии приготовления раствора;
  • ограничение работы в зависимости от температурного режима.

Перекрытия из балок

Перекрытие в доме из газоблоков может быть выполнено с использованием металлических или деревянных балок.

Первый вариант отличается невысокой ценой и популярен для монтажа межэтажной конструкции. Второй, аналогичный по технологии строительства, очень дорог из-за цены металлопроката и необходимости оборудования для установки тяжелых балок.

Теплоизоляционный материал укладывается между деревянными балками.На балки с обеих сторон устанавливается обрешетка, которая, с одной стороны, служит основанием для чернового пола, а с другой – для потолочной поверхности.

Следует отметить, что деревянные балки должны быть обработаны противопожарными и биозащитными пропитками, а металлические балки перекрытий подлежат обязательной антикоррозийной обработке. Гидроизоляционный слой необходим для предотвращения проникновения влаги из бетона к балкам.

Балочное перекрытие дома из газоблоков имеет значительно меньшую несущую способность, поэтому его рекомендуется применять в зданиях с небольшой площадью и расстоянием между стенами до 6 м.Это особенно значимо для районов с сейсмичностью более 7 баллов.

Преимущества и недостатки

Положительные свойства лучевой технологии:

  • наличие монтажных работ с металлическими балками и деревянными перекрытиями;
  • низкая стоимость.

Недостатки:

  • использовать только в двухэтажных домах;
  • меньший срок службы по сравнению с бетонированными полами;
  • наличие ограничений по горючести материалов.

В газобетонном доме можно укладывать любые перекрытия при условии точного расчета нагрузки на несущие стены. Оптимальная нагрузка для небольших зданий в 2-3 этажа – при монтаже газобетонных плит. Вес, габариты плит, средняя цена и технологические особенности возведения перекрытий плитами из газобетона делают такой выбор доступным в массовом домостроении.

К преимуществам устройства деревянных полов в доме из газобетона можно отнести малую нагрузку на стены, доступную стоимость строительных материалов, возможность реализации сложных и нестандартных проектов, отсутствие необходимости в грузоподъемной технике и простоту монтажа.Технология монтажа считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке древесины антипиренами и антисептиками, защите конструкции от внешних воздействий.

Расчет материалов

Ориентировочная нагрузка на брус и стены 400 кг/м 2 (при необходимости ее точное значение находят путем прибавления веса конструкций и мебели). Сечение несущего пиломатериала выбирают с учетом обеспечения прогиба в пределах 1/300 основного пролета.При этом допустимая длина деревянного бруса составляет 6 м, при выборе его размера необходимо подходить к газобетонным перегородкам не менее чем на 15 см. Рекомендуемый шаг опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с др.


Стандартная схема включает элементы сечением 50×100 и выше, расположенные поперек основного пролета, обшитые снизу досками, паро-, тепло- и гидроизоляционными слоями, и настил, выполняющий роль пола или защищающий утеплитель от внешних воздействий.Расчет сводится к выбору сечения и шага несущих опор, которые в свою очередь зависят от площади помещения и величины ожидаемых нагрузок на газобетон и перекрытие. Рекомендуемые размеры деревянных балок проще взять из таблиц:

Сечение прутка, мм
Длина пролета, м 2 3 4 5 6
С расстоянием между балками 60 см и стандартной нагрузкой 400 кг/м2 75 × 100 75 × 200 100 × 200 150 × 200 150 × 225
То же, с шагом 1 м 75 × 150 100 × 175 125 × 200 150 × 225 175 × 250
С шагом 1 м и расчетной нагрузкой на деревянный пол 150 кг/м 2 50 × 140 60 × 180 80 × 200 100 × 220
То же при 200 кг/м 2 50 × 160 70 × 180 100 × 200 140 × 220
-/- 250 кг/м 2 60 × 160 70 × 200 120 × 200 160 × 220
-/- 300 кг/м 2 70 × 160 80 × 200 120 × 220 200 × 220

Нетрудно заметить, что зная точное значение весовых нагрузок можно сэкономить не менее 20% на покупке деревянного бруса. Количество оставшегося пиломатериала находят из учета площади помещения и размера лестничной клетки (если она есть). При составлении сметы в обязательные расходы включаются расходы на обработку древесины антисептиками и антипиренами. Размеры и вид утеплителя выбирают исходя из целевого назначения конструкции: на перекрытие между этажами достаточно 10 см, основная задача слоя в этом случае – обеспечить хорошую звукоизоляцию, предпочтение отдается дышащим волокнистым материалы.При укладке его на цокольный этаж (полы по грунту) минимум 20 см, при устройстве мансарды – 15-20.

Руководство по установке своими руками

Для межэтажных и чердачных перекрытий работы начинают после укладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы необходимой длины подпиливаются под углом 60-70° на участке входа в газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущим брусом и наружной стеной укладывают куски утеплителя и оставляют зазор для свободной циркуляции воздуха.

3. Установка опор, начиная с крайних элементов по выбранной схеме. Для крепления к армопоясу (П-образные блоки или железобетонная лента) используются металлические уголки или штыри, обработанные антикоррозийными составами. Этот этап не следует проводить самостоятельно, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Крепление пароизоляции с учетом рекомендуемого нахлеста. Этот слой обязателен при разделении двух этажей или мансарды; при устройстве перекрытия первого этажа в доме из газобетона пленки или мембраны заменяют более плотной и надежной рулонной гидроизоляцией.

5. Установка направляющей, служащей потолком. С нижней стороны балок крепятся доски толщиной 25 см и более или листовые материалы, например, гипсокартон.На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Укладка утеплителя между деревянными элементами. Для определения толщины этого слоя целесообразно произвести теплотехнический расчет, при отсутствии данных минимальную принимают равной 10 см. Теплоизоляцию укладывают без зазоров, с плотным примыканием к балкам, плитам или минеральным Лучше всего для этих целей подходят шерстяные маты с пружинящими краями, они удобны в эксплуатации и сохраняют способность деревянных и газобетонных блоков пропускать воздух.

7. Защита утеплителя от намокания. При этом оптимальными характеристиками обладают тонкие гидроизоляционные мембраны и пленки; рубероид используется в основном на чердаках.

8. Обшивка лагами и настилом будущего пола. При укладке межэтажных перекрытий его можно выполнить из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно проложить балки перемычек для перемещения.

9. Декоративная отделка потолка. Большие балки иногда оставляют открытыми, но не везде такой интерьер будет уместен; в жилых домах нижний настил облицовывают вагонкой, гипсокартоном или закрывают натяжными конструкциями.

Настоящая инструкция подходит для устройства полов любой конфигурации поверх газобетона плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются места соприкосновения дерева, блоков и металла.Прямого абатмента избегают; на этих участках стен предусматривают утепление или синтетические материалы и оставляют зазоры. К обязательным условиям относится выбор правильной древесины: отсутствие крупных сучков, трещин и слабых мест и влажность не выше 15%. Необходимыми характеристиками обладают клееный или просушенный брус и готовые двутавры.

Для обеспечения максимальной надежности работы пола при его монтаже рекомендуется:

  • Соедините балки шурупами, а не гвоздями.
  • Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
  • Провести точный расчет толщины и сверить полученные данные с параметрами армопояса. Чтобы предотвратить образование мостиков холода в домах, в этих местах укладывают тонкий слой теплоизоляции, идеально защищающий обе эти конструкции.Укладка минеральной ваты или пенопласта только со стороны армопояса или внахлест является нарушением, исключение делается только при использовании П-образных блоков для увеличения несущей способности стен.
  • Металлический крепеж обработать антикоррозийными составами.

Пол из деревянных балок оптимален только в малоэтажных газобетонных домах; при других вариантах проектирование доверяют специалистам.


Деревянные перекрытия в газобетонном доме межэтажные, цокольные, чердачные.Это самый экономичный вариант, который можно сделать своими руками.

Преимущества деревянных полов

Несущие конструкции из дерева имеют ряд положительных характеристик:

  • легкий вес;
  • экологичность;
  • низкая стоимость;
  • простота установки;
  • богатый выбор дерева;
  • гибкость конфигурации.

Древесина улучшает микроклимат в помещении из газобетонных блоков, способствует циркуляции воздуха, поддерживает нормальную влажность.

Подготовка перед проведением работ по изготовлению каркаса пола

Перед началом работ необходимо подготовить стройматериалы для монтажа каркаса и стен. Газобетон нуждается в армировании, он плохо переносит сжимающие нагрузки. Особенно это касается каркасов между этажами, в том числе деревянных перекрытий в зданиях из газобетона с цокольным этажом.

Фундамент находится под нагрузкой от веса строительного материала, установленной мебели, проживающих в помещении людей.Конструктивные элементы также подвержены вертикальному давлению, которое также влияет на газобетонные стены.

Армирование проводится при кладке стен через каждые 4 ряда. Эта процедура предотвращает взаимодействие бетонной стены с деревянными балками, которые крепятся к поясу с помощью армированных пластин. Арматура укладывается в вырезанные в блоках пазы размером 1,2*1,2 см.

Для устройства балочных перекрытий потребуются следующие материалы:

  • Балки из дерева без слабых зон, крупных сучков или клееного бруса размерами от 50*150 мм.
  • Деревянные бруски 5*5 см.
  • Гидроизоляция в рулонах и покрытиях.
  • Фанера, вагонка или другой материал для подшивки балок изнутри.
  • Антисептическая, огнезащитная пропитка.
  • Песок, цемент, щебень.













Способы обработки древесины и установка несущих балок

Древесное сырье имеет некоторые недостатки, для их устранения материал обрабатывается:

  • специальные пропитки от гнили, грибка, плесени;
  • растворы, предотвращающие проникновение влаги;
  • термостойкие вещества снижающие горючесть древесины.

Элементы стальных конструкций должны быть обработаны антикоррозионными смесями.

Монтаж несущей конструкции начинается с укладки несущих балок с шагом не более 1 метра на стены с заходом более 15 см.

Первыми устанавливаются крайние деревянные балки. С помощью длинной доски, поставленной торцом, их выводят по уровню. Они не должны плотно соприкасаться со стенами, а иметь зазор в 3-4 см, который в дальнейшем заполняется утеплителем.

Остальные балки монтируются горизонтально на уровне крайних. Если опоры недостаточно длинные, их можно удлинить из того же материала. Брусья крепятся болтами с нахлестом 0,5-1 метр. Это крепление считается надежным.

Штанга крепится к армопоясу анкерными пластинами. Концы балок срезаны под углом примерно 70° для лучшего выхода влаги. Дерево покрыто антисептической и термостойкой пропиткой.Вещества на масляной основе и краски для этих целей не рекомендуются. Они нарушают естественное испарение влаги.

Части балок, заходящие за стену, промазываются битумной мастикой и обматываются рулонным рубероидом в несколько слоев. Наружные торцы утеплены пенополистиролом.

Для утепления пустоты между балками заполняют газобетонными блоками или кирпичом с зазорами 2-3 см между разными материалами.В пустоты забивается минеральная вата. Это предохраняет древесину от намокания и препятствует образованию конденсата.

Расчет размера деревянного пола

Важно правильно рассчитать межэтажные элементы, от этого напрямую зависит долговечность дома из газобетона. Перед началом строительства нужно определиться с длиной и сечением балок.

Сложно рассчитать суммарную нагрузку на газобетонный блок и брус.Его общая величина принимается равной 400 кг/м², сюда входит масса конструкции, мебели, жильцов.

В таблице ниже для определения поперечного сечения указаны длина пролета и расстояние между бревнами.

Пролет, м Шаг укладки, м
0,6 1
Секция бруса, см
7 15*30 20*27,5
6 15*22,5 17,5*25
5 12,5*20 15*22,5
4 10*20 12,5*20
3 7,5*20 12,5*20

Пусть длина пролета в доме из газобетона составляет 4 м, а балки установлены через каждые 60 см. Из данных таблицы видно, что для строительства подходит брус сечением 100*200 мм.

Важно учитывать, что доски заходят в стену не менее чем на 15 см, поэтому длина несущей конструкции составляет 4,3 м (4 = 0,15 = 0,15).

Толщина балок определяется в зависимости от предполагаемой нагрузки плюс запас 15-20%. При расчете шага между ними учитывают:

  • ширина пролета;
  • порода дерева;
  • нагрузка на конструкцию.

Чем больше пролет, тем чаще необходимо закладывать ребра. Это исключит их прогиб под собственным и дополнительным весом.

Сечение пиломатериала должно обеспечивать прогиб не более 1/300 размера пролета этажа. Для хорошей устойчивости к нагрузкам используют строительный материал длиной до 6 м.

После расчета размеров элементов конструкции приступают к приобретению необходимых материалов.

Технология укладки деревянного пола

Из-за специфических свойств древесины устройство полов в доме имеет некоторые конструктивные особенности. Все опорные элементы армированы металлом: стыки защищены пластинами из нержавеющей стали. При большой площади помещения добавляются дополнительные элементы: колонны или перекладины.

Возведение деревянной несущей конструкции в доме из газобетона выполняется в определенной последовательности.

Шаг № 1

Расчет элементов конструкции:

  • Установка начинается с короткой стороны комнаты.
  • Шаг настила напрямую зависит от сечения бруса. Материал с большим сечением лучше класть реже, чем чаще с маленьким.
  • Первая балка установлена ​​идеально ровно, по уровню.
  • Деревянные балки должны выдерживать нагрузку до 400 кг на 1 м².
  • Оптимальный размер опорного элемента – соотношение высоты к ширине 1,5 к 1.

Шаг № 2

Подготовка к установке.При возведении стен необходимо наметить места крепления балок со следующими характеристиками:

  • шаг ригеля — 1м;
  • глубина штанги — 0,3 м;
  • ширина строительного материала — 0,3 м.

Торцы установленных досок обрабатываются гидроизоляцией и утепляются. Оставшееся воздушное пространство заливать не нужно.

Шаг № 3

Схема структурного круга.Процесс включает следующие операции:

Схема пирога деревянного пола

  • Все элементы деревянного пола, кроме торцов, обработаны влаго- и пожаробезопасными пропитками.
  • Балки вымеряют, укладывают по периметру помещения, с каждой стороны крепления оставляют по 0,4-0,5 м размера помещения. Для придания прочности под углом 70° от них отпиливают «уголки», то есть придают элементам трапециевидную форму.
  • Крайние грани монтируются по уровню, центрируются. Вентиляционный зазор должен составлять 2-4 см.
  • Все уложенные основные доски закрепляют сухим щебнем, посадочные углубления бетонируют смесью цемента и щебня.
  • Утепление слоем не менее 100 мм производится после полного застывания стяжки. В качестве наполнителя подойдет пенопласт, эковата или керамзит.
  • Сверху укладывается гидробарьер из жидкой резины, инъекционной смолы, битумных добавок или бесшовной полимочевины.
  • Они укладывают бревна. Основной материал – брус толщиной 5 см. На них крепится черновой пол поперек на саморезы, материал которых предварительно пропитан антисептиком.
  • Потолок укладывается в той же последовательности, что и пол.
  • Завершающий этап – окончательная облицовка конструкций.

В доме из газобетона можно сделать монолитный пояс из газобетона для устройства деревянных полов. Его создают из специальных газоблоков, которые равномерно распределяют давление на стены.Это позволит избежать растрескивания стеновых досок.

Крепление балок перекрытия к газобетонной стене. Какие полы выбрать для дома из газобетона. Деревянные двутавры

При проектировании дома из газобетона строители одними из первых решают вопрос с типом перекрытий. Распространение получили следующие конструкции — железобетонные монолиты и панели, деревянные балки. Каждый вариант имеет свои преимущества и недостатки, которые важно оценить перед началом монтажных работ.

  • наличие специального оборудования;
  • стоимость монтажных работ и материалов;
  • скорость возведения здания.

Несмотря на то, что панельные и монолитные перекрытия в доме из газобетона характеризуются массой положительных качеств, они имеют и отрицательные стороны – сложно подобрать плиты нужной конфигурации и размера. Деревянные межэтажные перекрытия лишены этих недостатков – они долговечны и «подстраиваются» под любую конфигурацию дома.Учитывая малый вес балок, на стены не будет оказываться большая нагрузка. Именно поэтому опытные строители часто выбирают деревянные перекрытия при строительстве дома на основе газобетона.

Как рассчитать размеры деревянного пола?

Чтобы дом из газобетона простоял долгие годы, важно правильно рассчитать межэтажные или чердачные конструкции, ведь они будут служить перекрытием для верхних этажей. Строителю нужно знать, какой максимальной длины и сечения покупать балки.

Вот сводная таблица, по которой с учетом длины пролета и шага установки лаг можно установить сечение:

Длина пролета, м Шаг установки, см
60 100
Сечение прутка, мм
7 150×300 200×275
6,5 150×250 200×250
6 150×225 175×250
5,5 150×200 150×250
5 125×200 150×225
4,5 100×200 150×200
4 100×200 125×200
3 75×200 100×175
2,5 75×150 100×150
2 75×100 75×150

Допустим, дом строится из газоблока с пролетом 5 м, а балки монтируются с шагом 1 м. Сверьтесь с таблицей – вам понадобится брус сечением 150х225 мм. При дальнейших расчетах учитывайте, что доски будут заходить в газобетонную стену не менее чем на 15 см. Поэтому максимальная длина нахлеста устанавливается так: 5+0,15+0,15=5,3 м.

Рассчитать, чтобы сечение пиломатериала обеспечивало прогиб не более 1/300 размера пролета пола. Желательно, чтобы длина деревянных балок не превышала 6 м — конструкция может не выдержать нагрузок.Точное количество пиломатериала, которое необходимо заготовить, рассчитывается исходя из площади поверхности.

Как установить деревянный пол в доме из газобетона своими руками?

Когда размеры полов будут рассчитаны, можно приобрести все необходимые для монтажа материалы. Межэтажная конструкция состоит из нижних опорных балок, покрытых тепло- и звукоизоляцией, и закрепленных сверху контррельсов. В качестве пиломатериалов опытные строители выбирают клееный брус, обрезную доску или готовый двутавр.Также можно использовать металлические элементы.

Основная особенность заключается в том, что деревянные перекрытия для перекрытий в доме из газобетона будут опираться на опору из железобетонного армирующего пояса, установленного по всему периметру здания. Для его изготовления берутся U-блоки – сюда в дальнейшем будут устанавливаться деревянные балки.

Перед устройством межэтажных конструкций пиломатериалы обрабатывают противогрибковыми средствами. Здесь можно использовать любой из имеющихся в продаже составов.Исключение составляют растворы на масляной основе. Такие вещества будут препятствовать испарению влаги из дерева, что сделает газобетонный дом менее прочным и надежным.

Не лишним будет обработать балки веществами, повышающими показатели огнестойкости, так как древесина легко воспламеняется. Современные составы позволяют значительно снизить пожароопасность – в случае возгорания пол или крыша не обрушатся в течение нескольких часов. Если междуэтажное деревянное перекрытие установлено по металлическим балкам, то стальные элементы необходимо обработать антикоррозийными средствами.

Дождаться высыхания составов, нанесенных на отдельные части конструкции. А когда подготовительные работы завершены, можно устанавливать междуэтажные деревянные перекрытия:

1. Концы балок, которые в дальнейшем будут крепиться в газобетонную стену, сначала распиливают под углом 60°, а затем заворачивают в рубероид. Это предотвратит истирание стержней. Места «срезов» оставляйте незакрытыми — дерево должно «дышать».

2. Не допускайте касания газобетонного блока концом балки – это может привести к разрушению балки.Поэтому в этом месте оставьте зазор – не менее 5 см. Здесь укладывают тонкий слой теплоизоляции – минеральную вату.

3. Сначала монтируются внешние балки. Соблюдая одинаковый шаг, закрепите промежуточные доски. Насколько плоско ложатся балки, проверьте на строительном уровне.

4. Балочные перекрытия крепятся к армирующему поясу металлическими уголками, пластинами или штырями, покрытыми антикоррозийным составом.

5. Теперь можно приступать к установке катушки. Изготавливается на основе досок или брусьев, которые крепятся к нижним частям брусьев.

6. Рулон должен быть изолирован. Слой теплоизолятора – не менее 10 см.

7. Деревянные балки для перекрытия сверху обшиваются бревнами. После этого можно приступать к возведению пола верхнего этажа. Если в дальнейшем планируется покрыть ее линолеумом, ламинатом или паркетом, то на лаги дополнительно укладывают ДСП или фанеру для выравнивания поверхности.

8. Нижние перекрытия с деревянными несущими элементами обшиваются вагонкой или гипсокартоном.Вы можете выбрать и другие варианты – все зависит от планируемой декоративной отделки потолка нижнего этажа.

Цокольная конструкция монтируется по той же технологии, что и межэтажная конструкция. Но в этом случае застройщику важно учитывать некоторые особенности:

  • Для защиты газобетонных блоков и балок (в случае повышенной влажности на нижних этажах) предусмотреть устройство гидроизоляции. Подходит под утеплитель.
  • Если помещения не отапливаемые снизу (кладовая или подвал), предусмотреть более толстый слой теплоизолятора — до 20 см.Чтобы защитить блоки от конденсата, поверх утеплителя уложите пароизоляцию.

Мансардный этаж отличается от других видов конструкций тем, что по окончании работ не требуется устройство пола — достаточно установить лестницы-мостики по балкам. Слой утеплителя в пространстве между балками 15-20 см. Так как больших нагрузок на элементы не будет, то без армирующего пояса действительно можно обойтись. Исключение составляют случаи, когда мансарда на верхних этажах будет использоваться как жилое помещение.

Чтобы определиться с выбором перекрытия для газобетонного дома, для начала необходимо произвести расчеты несущей способности стен, то есть какую максимальную нагрузку выдерживают стены.

Ведь если у вас стены толщиной всего 200 мм из газобетона D400 с классом прочности В1,5, и при этом пролет достаточно длинный, то несущая способность для монолитного или плитного перекрытия может быть не достаточно. В такой ситуации необходимо использовать деревянные, газобетонные или сборно-монолитные перекрытия.

Также важными факторами, влияющими на выбор полов, являются:

  1. Несущая способность пола
  2. Максимальная длина пролета
  3. Звукоизоляция
  4. Цена
  5. Время строительства
  6. Возможность доступа специального оборудования

Обо всех этих факторах и нюансах мы поговорим далее, рассматривая и сравнивая каждый из вариантов перекрытия.

Типы перекрытий:

  • Монолитный
  • Сборно-монолитный
  • Плиты железобетонные
  • Плиты газобетонные
  • Деревянные или металлические балки

Плиты перекрытий – распространенный выбор для газобетонных домов.Железобетонные плиты имеют следующие достоинства и недостатки:

  1. Низкая стоимость.
  2. Хорошая несущая способность (от 400 до 800 кг/м2).
  3. Высокая скорость монтажа самих плат.
  4. Хорошая звукоизоляция пола.
  5. Длина плиты до 9 метров.
  6. Для установки необходимо нанять кран.
  7. Необходимо построить армопояс по периметру стен.

Такие перекрытия изготавливаются из армированного автоклавного газобетона плотностью D500 или D600.Есть возможность заказать свой вариант пластин на заводе. Хоть теплоизоляция этих полов и хорошая, но толку от нее мало, так как второй этаж тоже нужно отапливать, а разделять их теплоизоляцией особого смысла нет.

Если рассматривать газобетонный пол как перекрытие из холодного чердака, то он слишком дорог, дешевле сделать его из деревянного бруса, утепленного минеральной ватой.

Преимущества и недостатки:

  1. Высокая скорость монтажа.
  2. Легкость плит.
  3. Отличная теплоизоляция.
  4. Без бронепояса можно обойтись, хотя и желательно.
  5. Средняя несущая способность (до 600 кг/м2).
  6. Длина плит до 6,4 метра.
  7. Высокая цена.
  8. Требуется нанять кран.

Главное преимущество монолитных перекрытий в том, что можно заливать перекрытия практически любой формы, что дает больше свободы при планировке дома.Для усиления конструкции делают усиленные армированные балки, увеличивающие несущую способность перекрытий и возможную длину пролета. В отличие от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.

Преимущества и недостатки:

  1. Несущая способность (до 1000 кг/м2).
  2. Длина пролетов до 9 метров.
  3. Отличная звукоизоляция.
  4. Армопояс не требуется.
  5. Требуется нанять бетономешалку и бетононасос.
  6. Самая высокая стоимость среди всех вариантов этажей.
  7. На сборку уходит много времени и нужно ждать, пока бетон затвердеет.

Если в доме планируются большие холлы и помещения, то для монолитного перекрытия может не хватить несущей способности самого газобетона, в таком случае можно использовать железобетонные колонны, армированные плиты и балки. Ознакомиться с такими железобетонными изделиями вы можете по ссылке.

Сборно-монолитные перекрытия состоят из заводских армированных балок, между которыми установлены газобетонные блоки, выполняющие роль заполнителей.Сверху укладывается арматура и заливается качественный бетон М250-М300.

Преимущества и недостатки:

  1. Длина пролета до 9 метров.
  2. Свобода планирования.
  3. Наличие армопояса не требуется.
  4. Относительно легкий вес.
  5. Несущая способность (до 600 кг/м2)
  6. Средняя цена.
  7. Большая экономия бетона по сравнению с чистым монолитом.
  8. Хорошая звукоизоляция.
  9. Установка армопояса не требуется.
  10. Кран не требуется.

Это перекрытие также очень распространено, и его могут сделать два человека, без привлечения спецтехники. В качестве балок используют массивные блоки из цельного или клееного дерева толщиной до 200 мм и высотой до 400 мм. Балки следует обработать антисептиком, а места их упирания в стены гидроизолировать мастикой или рубероидом.Шаг балок зависит от ожидаемых нагрузок и варьируется от 300 до 600 мм.

Преимущества и недостатки:

  1. Самая низкая стоимость.
  2. Высокая скорость установки.
  3. Специальное оборудование не требуется.
  4. Низкая несущая способность.
  5. Плохая звукоизоляция.
  6. Обязательно наличие армопояса.
  7. Максимальная длина пролета 6 метров.

Можно сделать пролет больше шести метров, но тогда образуется прогиб, и несущая способность снизится.

В последнее время очень популярно строительство домов из газоблоков. Это связано с тем, что газобетонные блоки позволяют быстро построить дом. Стены теплые, дышащие, легко получить ровную поверхность стен.

При определении проекта дома возникает вопрос, какие перекрытия лучше делать в домах из газобетонных блоков. Сначала кратко рассмотрим возможные варианты, а затем остановимся на деревянных перекрытиях в доме из газобетона.

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Наиболее распространены перекрытия из сборных железобетонных панелей, монолитного железобетона и деревянных балок.

Краткое описание железобетонных перекрытий

Железобетонные перекрытия обладают всеми характеристиками, необходимыми для перекрытий:

  • прочность;
  • прочность;
  • высокая несущая способность;
  • хорошая шумоизоляция;
  • высокая огнестойкость и негорючесть.

Но, в то же время, есть ряд недостатков, которые необходимо учитывать при выборе железобетонного перекрытия.

Сборные железобетонные плиты … В случае сборных железобетонных панелей следует иметь в виду, что план и конфигурация здания не всегда позволяют оптимально подобрать панель необходимого размера. Поскольку панели выпускаются только прямоугольной формы, ими невозможно обшить закругленные участки и помещения неправильной геометрической формы.Затем есть участки, которые приходится дополнительно герметизировать монолитным железобетоном. Несмотря на то, что монтаж самих железобетонных панелей является достаточно быстрым процессом, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать к кран для их установки.

Преимущества :

недостатки :

  • ограничения по размеру и форме;
  • необходимость доступа крана во время установки.

Пол бетонный монолитный. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любого размера и формы. Но возведение монолита – очень трудоемкий процесс. Это изготовление и установка опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. При этом при заливке бетона необходимо соблюдать определенные технологические правила, обеспечивающие его равномерное распределение в массе плиты, что существенно влияет на качество продукта.Трудоемкость, продолжительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции пола.

Преимущества :

  • возможность выполнения перекрытий любой формы;
  • крупная техника не нужна.

недостатки :

  • высокая трудоемкость и длительность процесса;
  • мокрый процесс;
  • требуется большое количество воды, а ее может еще не быть в таких объемах на участке;
  • о необходимости соблюдения технологических режимов приготовления и укладки бетона.

Существенным недостатком бетонных полов при выборе материала пола для дома из газобетонных блоков является его вес. Учитывая, что газобетон – пористый материал, он более хрупкий, чем просто бетон и кирпич. А, следовательно, в домах из газобетона предпочтительнее использовать более легкую конструкцию перекрытий.

Краткое описание деревянных полов

Поэтому очень часто выбор делается на деревянные полы. Деревянные полы легче бетонных, дешевле, ими можно перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных полов не представляет сложности. Для монтажа такого перекрытия не нужна крупная техника; можно использовать самодельные лебедки и ручные инструменты.

Преимущества:

  • легкий вес;
  • гибкость в настройке;
  • наличие ассортимента древесины;
  • не сложная установка.

Недостатки:

  • воспламеняемость;
  • необходимость антисептической защиты.

Деревянный пол: конструкция и монтаж

Несущим элементом деревянного пола является балка. В основном балки изготавливают из массива дерева или клееного бруса. Но его можно использовать для брусьев и бревен соответствующего диаметра. Примерные размеры секций балок в зависимости от шага балок и перекрываемого пролета можно найти в таблице.

Таблица сечений деревянных балок перекрытий в зависимости от пролета и шага балок, расчетная нагрузка на перекрытие 400 кг/м2.

Пролет, м

Шаг балки, м 2,0 2,5 3,0 4,0 4,5 5,0 6,0

Сечение прутка, мм

0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250
Диаметр бревна, мм
1,0 110 130 140 170 190 200 230
0,6 130 150 170 210 230 240 270

Крепление балки к стене … При возведении стены на проектной высоте начинают раскладывать балки перекрытия. Балки вставляются в стену на расстоянии не менее 12 сантиметров. Конец бруса, который вставляется в стену, необходимо покрыть гидроизоляционным материалом: обернуть толем, покрыть битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен быть небольшой воздушный зазор, балка не должна сидеть жестко. Для этого также делают скос на конце балки под углом 60-80 градусов.Между концом бруса и наружной частью стены устраивают утеплитель из полистирола.

При необходимости удлинения балок это делается в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0 м и скрепляются болтами. Стык балок желательно размещать над внутренней стеной или другой опорой.

Устройство конструкции перекрытия … Для устройства тепло- и звукоизоляции между балками прокладывается звуко- и теплоизоляция.Для этого внизу балок делается накат, для крепления которого по низу балок прибиваются черепные бруски сечением 50х50 мм. Изоляционные материалы должны плотно прилегать к балкам. Нижняя часть балок подшивается фанерой, ОСП-плитой или гипсокартоном.

Поверх балок укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно укладывать специальные шумо- и виброизолирующие прокладки.

Для улучшения звукоизоляции и для уменьшения возможности прогиба потолка под действием силы тяжести на полу верхнего этажа предусмотрен вариант устройства пола и потолка по разделенным балкам. Основная идея этого метода состоит в том, чтобы разделить конструкцию пола и сделать разные несущие балки для пола верхнего этажа и потолка нижнего этажа. Для этого пол укладывается на основные несущие балки.

Балки перекрытия укладываются прямо на стену армопоясом.Посередине между ними монтируются потолочные балки, которые крепятся к стене скобами.

Потолочные балки устанавливаются с таким же шагом, как и несущие, поэтому расстояние между соседними балками будет 0,3 или 0,5 метра соответственно. Потолочные балки не будут нести больших нагрузок, их основная задача – удержать натяжной потолок и пирог из звукоизоляционных материалов. Поэтому потолочные балки по расчету можно устанавливать меньшего сечения.Для размещения звукоизоляции потолочные балки располагают на 10-12 см ниже несущих. Таким образом, пол и потолок не связаны между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкцию потолка.


Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытий укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков является незаменимым конструктивным элементом.Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не трескается. Монолитный пояс должен быть сплошным и размещаться по всему периметру здания. Этот пояс незаменим для газобетонных домов. Помимо распределения нагрузки от перекрытия, он также служит для сохранения общей целостности и устойчивости конструкции дома, предохраняет от возможного разрушения и деформации при возможной усадке грунта и небольших подвижках фундамента.Поэтому особое внимание уделяется возведению монолитного пояса.

Для устройства монолитного пояса существуют специальные П-образные газоблоки.

Внутри этого блока укладывается арматура – ​​2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней уложен на специальные распорки для образования защитного слоя бетона под арматурой.

Если нет готовых узких блоков, то их можно вырезать из стандартных, газобетон режется хорошо.Вы также можете сделать U-образный блок самостоятельно, вырезав внутреннюю часть блока с помощью ручной пилы.

Каркас изготовлен из арматуры.

Важно! Арматура не сварена, а скручена проволокой.

В местах соединения желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни), к которым будут крепиться балки перекрытия. С внешней стороны стены монолитный пояс утепляют пенопластом.Затем полость П-образного блока заливают бетоном.

и залитые бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно сделать как обычный бетонный пояс с металлическим каркасом.

Для того, чтобы на наружной стене не было видно места его установки, монтаж армопояса производится следующим образом, на наружную стену устанавливаем газобетонные блоки толщиной 100 мм.Затем, во избежание образования мостиков холода, укладываем пенопласт 50 мм. С внутренней стороны стены ставим опалубку из деревянной доски, а в образовавшееся пространство укладываем армопояс.

Полезное видео:


Мы также рекомендуем вам:

Стены зданий из газобетона способны не только выдерживать собственный вес, но и нести эксплуатационную и полезную нагрузку от перекрытий и кровли, если в проект были заложены соответствующие параметры, соответственно блоки с необходимой использовалась несущая способность.

Выбор материала для полов дома из газобетона не отличается от всех других видов стен из искусственного камня. Сделать такую ​​конструкцию из дерева – логичное, распространенное решение.

Как это работает

Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и облицовки. Балки являются силовой основой конструкции, воспринимающей нагрузки и передающей их через зоны опирания на стену.Таким образом, прогон имеет три проблемных участка, это две точки опоры и середина элемента.

Несущие узлы работают на раздавливание, а прочности древесины будет достаточно для передачи нагрузок. Проблема заключается в обеспечении стабильности характеристик древесины в агрегате в течение периода эксплуатации. То есть собственно конструкция подшипникового узла и меры по защите древесины.

Средняя часть балки действует на изгиб под действием нагрузок, собираемых со всей площади, относящейся к конкретному элементу.Верхняя часть разреза сжата, а нижняя растянута. В перегруженной балке с неправильными размерами растягивающие усилия в нижней части могут быть выше, чем прочность материала, что приведет к разрушению балки.

Опасность представляет также потеря устойчивости элемента под действием сжимающих нагрузок верхнего сечения. Балка может смещаться и изгибаться в горизонтальной плоскости. Эти ужасы касаются деревянных балок перекрытий любых зданий, не только с газобетонными стенами, но о них нужно знать, чтобы понять причину и необходимость определенных требований к зданию.

Специфика газобетона

Для устройства деревянного пола в доме из газобетона последний должен обладать определенной прочностью, несущей способностью. Не стоит устанавливать перекрытия на теплоизоляционный материал плотностью 400 килограммов на кубический метр, что бы вы ни делали, он все равно развалится. Но есть у конструктивного газоблока и ограничения.

Все-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадку в 50 квадратных сантиметров, лишнее для него испытание.Лучше, если она будет распределена по большей площади. Поэтому между газобетонным блоком несущей стены и несущей частью балки следует устраивать подушку, превышающую по несущей способности газобетон, обладающий большей жесткостью и сопротивлением на изгиб и сдвиг.

Обычно предлагается опирать балки на армированный пояс, устраиваемый в верхней части кладки. Балка устанавливается на железобетон, который опирается на газобетонные блоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены.Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако можно уточнить, что если верхняя арматура устроена по стержням, заглубленным в газоблок, для распределения нагрузки не нужно отливать поверх нее бетонный монолит или отказываться от выгодного решения для создания ремень для поддержки балок.

Достаточно установить небольшую опору на сетку, установить металлический опорный стол или просто деревянную прокладку высотой 7-10 сантиметров, выступающую на 10-15 сантиметров в каждую сторону за зону опоры.Это позволит увеличить площадь опоры, снизить давление на единицу площади и защитить газобетон от вибрационных нагрузок и вибраций, передаваемых балкой.

Еще одной особенностью газобетонной стены является ее меньшая ширина, что снижает возможности теплоизоляции в опорном узле. Брус должен крепиться на стену до 13-15 сантиметров, иметь свободный зазор до сплошных конструкций в 2-3 сантиметра, в результате остается мало места для установки утеплителя и облицовки опорного гнезда снаружи.

Для утепления блока снаружи целесообразно использовать экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена впоследствии будет покрыта утеплителем снаружи, этого может быть достаточно, хотя из эстетических соображений можно закрыть блок со стороны фасада вырезанным по размеру куском газобетона.

Устройство деревянного пола в доме из газобетона

Деревянный пол в доме из газобетона рассчитывается и возводится точно так же, как и любой другой.Строительная высота балки зависит от:

  • шаг луча;
  • толщина балки
  • ;
  • значений нагрузки;
  • порода дерева.

Балка должна быть не менее 150 миллиметров в высоту и 50 миллиметров в ширину. Традиционно для пролета 4-5 метров используется брус 180 х 100 или 200 х 75 с шагом 600 миллиметров между осями. Эта секция обеспечит безопасную работу, но может оказаться недостаточной для больших нагрузок, которые могут вызвать чрезмерный прогиб.Или наоборот, сечения или шаг прогонов будут избыточны, материал использован нерационально. Лучше при выборе размеров проконсультироваться с проектировщиками или оплатить работу по расчету конструкции.

Можно рекомендовать традиционный способ утепления пола по настилу, уложенному перпендикулярно между балками на черепные брусья. В этом случае несущие фермы расширяются вместе с настилом в нижней части, создавая дополнительный жесткий диск, снижающий их подвижность.Этот способ позволил использовать для утепления опилки или костер, что можно сделать и сегодня, но лучше использовать мягкую каменную вату. Вдоль настила можно установить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиты лаги для дощатого пола или листы ориентированно-стружечной плиты при использовании ламината, паркета или вагонки.

Изолирующие и защитные балки

Брус выбирают из отборной древесины не ниже первого сорта, без крупных сучков и ослабленных зон.Влажность материала должна быть не более 15 процентов. Перед монтажом деревянные элементы пропитывают антисептиками, обрабатывают антипирином, снижающим вероятность возгорания.

Наибольший риск представляет зона контакта между деревом и каменным материалом или металлом. Разница теплотехнических параметров вызывает конденсацию влаги, приводящую к гниению. Поэтому полностью исключен прямой контакт, опора, примыкание балок к чему-либо без соответствующей прокладки гидроизоляционного материала, например, рубероида, толи или их синтетических аналогов.Вокруг опорной части бруса перед любыми другими конструкциями оставляют зазор в два-три сантиметра. Его можно заполнить мягкой минеральной ватой.

При работе старайтесь меньше ослаблять секцию балки, особенно нижнюю. При необходимости используйте тонкие длинные гвозди, которые не будут раскалывать слои древесины. Желательно предварительно просверлить отверстия и по возможности использовать шурупы.

Пол из деревянного бруса в доме с газобетонными стенами практически не отличается по своей структуре от аналогов на кирпиче или керамзите.Расчет нагрузок, подбор материалов осуществляется так же, как и устройство опорного узла. Необходимо учитывать меньшую толщину стенки, что снижает возможности облицовки агрегата снаружи, но позволяет утеплить его качественными пеносинтетическими материалами. Меньшая прочность газобетона предполагает устройство несущей подушки для передачи и распределения узловой нагрузки. В качестве этого вы можете использовать

Современные частные дома часто имеют более одного этажа.Причина тому проста – меньшая площадь подвала, а значит, и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие у дома более одного этажа требует обустройства межэтажных перекрытий. И это помимо мансарды, если вы не собираетесь устраивать чердак вместо мансарды.

Дома, построенные из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько способов устройства полов. А благодаря новым материалам возникли новые их виды.

Перекрытия: что это такое и чем они отличаются

Для домов из газобетона наиболее подходящими являются два вида перекрытий – железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои преимущества и недостатки, которые необходимо учитывать при выборе наиболее подходящего для вас.

Железобетонные перекрытия многие считают самыми современными и долговечными. Как следует из названия, при его обустройстве используется один из видов железобетонных плит.Они обеспечивают высокий уровень огнестойкости, очень прочны и долговечны, ограничений по длине практически нет. Плиты из этого материала особо не страдают от повышенной влажности. И, что немаловажно, у них низкая цена.

Хотя, конечно, у этого типа перекрытия есть недостатки. Это, во-первых, большой вес плит. Они тяжелые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за одинакового веса укладывать их самостоятельно сложно – без спецтехники и помощников обойтись практически невозможно.Кроме того, если не сделать под плитами дополнительный бетонный или кирпичный распределительный пояс, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делятся на:

  • Изготовлены из обычных многопустотных железобетонных плит;
  • Монолитный.
Перекрытия из пустотелых бетонных плит
Пустотные железобетонные плиты придают большую легкость конструкциям перекрытий

Пустотные железобетонные плиты изготовляют из тяжелых марок бетона, но облегчают их с помощью специальных воздушных камер-пустот, обычно в виде цилиндр.Иногда эти пустоты значительно уменьшают вес плит.

Среди их преимуществ:

  1. Большая легкость всей конструкции. Как уже отмечалось, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно сказывается на уровне нагрузки на фундамент и стены;
  2. Великая сила. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Создают каркас, повышающий износостойкость материала;
  3. Упрощенная установка.Благодаря меньшему весу эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
  4. Нет ограничений по форме оснований. Благодаря пустотелым плитам перекрытия в доме можно сделать даже самые сложные формы;
  5. Эстетика. Одной из важных проблем является расположение коммуникаций так, чтобы они были менее заметны. В многопустотных плитах их можно размещать внутри камер.

Основным недостатком этих плит по сравнению с другими вариантами железобетонных перекрытий является как раз их прочность.Однако они менее долговечны, чем, например, монолитные плиты, и более восприимчивы к влаге и перепадам температур.


Перекрытия из монолитных плит обладают наибольшей несущей способностью

Монолитные перекрытия отличаются наибольшей прочностью, но расплатой за это является их большой вес, самый большой из всех железобетонных плит. Прочность монолитных плит достигается за счет использования ребер жесткости и двухслойных связей.

Из преимуществ монолитных железобетонных плит стоит отметить:

  1. Высокая прочность.Их несущая способность самая высокая из всех видов железобетонных плит;
  2. Простота изготовления. Для того, чтобы сделать такую ​​тарелку, не нужны специальные формы или особые технологические навыки. Зачастую их изготавливают прямо на строительной площадке;
  3. Простая установка.

Но все эти достоинства соседствуют с недостатками, которые многим могут показаться существенными:

  1. Необходимость в опалубке и опорах. Хотя их можно арендовать, это все же дополнительные расходы.Кроме того, и опалубка, и опоры довольно громоздки;
  2. Остановка конструкции при низких температурах. Монолитный бетон нельзя производить в холодное время, что в условиях бытового климата значительно сокращает время, когда можно построить дом;
  3. Долго зависает. Паузы в строительстве придется делать и в связи с тем, что монолитные плиты требуют длительного периода твердения;
  4. Низкий уровень звукоизоляции. Звукопроницаемость таких плит очень высока;
  5. Высокая стоимость.Стоимость производства может оказаться слишком высокой.

Деревянные полы: что это?


Деревянные полы можно возводить без привлечения дорогостоящего оборудования

Деревянные полы — самый традиционный тип. При их возведении мы используем материал, который у нас представлен достаточно широко, экологически чистый и достаточно прочный – дерево.

Они легче железобетона. А это избавляет от необходимости возводить особо мощный фундамент, который сам по себе не нужен при использовании газобетона в качестве основного строительного материала.Несомненным их преимуществом является то, что построить их можно самостоятельно, и уж точно нет необходимости привлекать дорогостоящее оборудование.

Деревянные полы: конструкция

Устройство междуэтажных перекрытий требует особо тщательного подхода к расчету сечения балок. Дело в том, что нагрузка на них может быть достаточно высокой — это и люди, и мебель, и коммуникации — и это нужно учитывать. В качестве основного материала несущего основания часто используют двутавровые балки.Кроме них применяют обычный или клееный брус.

Балки укладываются с шагом от 60 см до 1,2 м. Все зависит от их сечения – чем оно меньше, тем меньше расстояние между ними. Оптимальной считается длина не более шести метров, иначе прогиб может быть больше требуемого в 1/300 длины пролета.

При расчете необходимых параметров балок не забывайте, что их длина должна быть больше длины пролета примерно на 30 см, так как они заходят в каждую стену на 15 см.

Кроме бруса и досок, конструкция деревянного пола в газобетонном доме предусматривает наличие армирующего пояса.

Деревянные полы: крепление к стенам

Балки нужно уложить в ниши на железобетонный пояс, делая это перпендикулярно несущим стенам. Перед фиксацией балок в нишах последние закрывают гидроизоляционным материалом. В качестве гидроизоляционного слоя может выступать обычный рубероид с битумной мастикой, либо современная самоклеящаяся мембрана.


В качестве гидроизоляционного слоя может выступать обычный рубероид.

Балки крепятся к анкерным плитам или шпилькам, установленным при заливке армирующего пояса. Также вместо них допустимо использовать стальные уголки на саморезах и дюбелях. Между торцами бруса и стенками закладываемой ниши должен быть зазор не менее 2 см, но не более 3 см. Этот зазор необходим на случай теплового расширения.

На торцах делается надрез под углом 60-70 градусов.Это сделано для того, чтобы древесина «дышала» и в ней не задерживалась влага.

Эти концы покрываются антисептиком, на длину не менее 75 см, но важно, чтобы он был не на масляной основе. Все швы заполнены герметиком для предотвращения гниения. А в оставшееся пространство между концом бруса в нише и стеной укладывается утеплитель.

Балки, идущие вдоль стен, не должны располагаться вплотную к ним. Между ними и газобетонными блоками нужно оставить зазор до 3 см, который заполняется герметиком и утеплителем.

Деревянные полы: межбалочное пространство

На рулон укладывается слой теплоизоляционного и утепляющего материала

Межригельное пространство заполняется только после завершения всех работ по установке балок. Сюда хорошо подходят доски толщиной до 50 см. Для прокатки их прибивают снизу к балкам. Из таких досок можно делать щиты по черепным брускам, но если использовать двутавры, то в них нет необходимости.

На рулон нужно уложить слой теплоизоляционного и теплоизоляционного материала, толщиной не менее 10 см.Дело не только в сохранении тепла, но и в достаточной звукоизоляции.

Затем можно приступать к обустройству пола. Для пола к балкам для начала прибиваются деревянные лаги. Остальное зависит от типа напольного покрытия. Если планируется деревянный, то доски укладывают прямо на лаги, если же речь идет о линолеуме, ламинате или паркете, то предварительно стоит обустроить сплошное выравнивающее покрытие. Для него подойдет фанера или ДСП. Рулон снизу также можно подшить гипсокартоном, вагонкой или каким-то другим материалом, в зависимости от того, каким должен быть потолок.

Монолитный железобетонный пояс: без чего не обойтись

Одной из важнейших частей конструкции перекрытий является монолитный железобетонный пояс

Одной из важнейших частей конструкции перекрытий в газобетонном доме является армированный монолитный пояс. Основная задача этого пояса — распределить нагрузку от перекрытий и кровли. Из-за особой важности этого пояса его иногда также называют кольцевой балкой.

Для обустройства пояса необходима арматура и бетон марки М200.В качестве армирующего элемента лучше всего использовать стальные стержни и скобы. Диаметр стержней должен быть около 8 мм, а диаметр скоб – 6 мм.

Кронштейны для соединения, стержни устанавливаются на расстоянии 15 см друг от друга. После этого их помещают внутрь опалубки.

В качестве опалубки использую П-образные газобетонные блоки. Точное положение арматуры внутри блоков обеспечивается распорками. Когда они установлены и закреплены, наступает время бетонирования.Но перед ним нужно смочить стенки опалубки.

Бетон для монолитного пояса необходимо укладывать слоями, каждый из которых хорошо утрамбовывается мастерком. Металл, особенно внизу, должен быть плотно заполнен материалом. После того, как кольцевая балка будет полностью подготовлена, весь лишний бетон следует удалить как можно быстрее. Если есть выступающий гравий, то его утопают в наполнителе. Бетон будет твердеть около трех дней. Для возведения стен на пояс наносится тонкий слой раствора.

Общие требования к устройству деревянных полов

Устройство полов – дело ответственное. Необходимо следить за их прочностью, способностью выдерживать нагрузки. Кроме того, разные типы требуют разных подходов. Но, если речь идет о доме из газобетонных блоков, то есть ряд требований, которые необходимо учитывать:

  1. Перекрытия можно укладывать только на армированный монолитный железобетонный пояс для распределения нагрузки;
  2. Они не должны опираться ни на внутренние конструкции, ни на внешние стены.Для этого первые должны быть ниже наружных несущих стен;
  3. Для удержания несущих конструкций пола устанавливаются арматурные стержни, которые анкеруются. Длина зависит от типа;
  4. Между балками перекрытия и блоками в нишах оставляется зазор, который заполняется гидроизоляционными материалами;
  5. Длина балок не должна превышать 6 м, а высота и ширина рассчитываются исходя из пролета и предполагаемой нагрузки.

Деревянные полы для дома из газобетонных блоков – наиболее подходящий вариант как в случае, если вы строите своими руками, так и если нанимаете строителей.Их монтаж намного проще, чем железобетонных. В результате меньше и затрат. Кроме того, благодаря легкой конструкции вам не придется тратиться на прочный фундамент.

Выбор в пользу деревянных полов – это выбор в пользу доступности, прочности и долговечности. Это современный выбор, ведь дерево – натуральный материал. Недаром сегодня им все чаще и чаще снова отдают предпочтение. Отзывы о деревянных полах вы можете прочитать на форумах.

Видео

Посмотреть видео о строительстве деревянных полов

особенности устройства полов по грунту, этапы строительства

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят немного по сравнению с кирпичом, имеют хорошую геометрию, укладываются на клей для ячеистых блоков, а значит, возведение несущих конструкций не занимает много времени.

Но есть у газобетона и минус – из-за его низкой прочности при воздействии на него давления с перекрытий стены могут треснуть. По этой причине при устройстве полов в таких домах необходим армопояс. Далее речь пойдет о деревянных полах в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытий

Деревянные балки отличаются легкостью и простотой монтажа. Существует заблуждение, что для светлых деревянных полов армирующий слой не нужен.Это в корне неверно.
Важно! Для стен из газобетона, вне зависимости от типа перекрытия, армопояс нужен всегда!

В случае деревянных перекрытий его конструкция позволит распределить нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Преимущества деревянных балок:

  1. Экологически безопасен, так как древесина является возобновляемым природным материалом.
  2. Легкий вес.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Низкая цена по сравнению с другими видами полов.
  5. Большой ассортимент на выбор.
  6. Легко устанавливаемые балки.

У дерева есть и отрицательные стороны:

  1. Хрупкость. Рано или поздно даже самые лучшие полы могут начать гнить.
  2. Низкая прочность — дерево не сможет выдержать такой вес, как бетонный пол.
  3. Горючесть (натуральные материалы легко воспламеняются).

Важно! Несмотря на такие существенные отрицательные качества, древесину все же выбирают гораздо чаще, и вот почему: специальные составы для пропитки древесины позволяют продлить срок службы, защитить ее от гниения и возгорания. А низкая прочность устраняется за счет использования большего количества балок и меньшего шага установки.

Теперь рассмотрим бетонные полы и их недостатки:

  1. Первый и самый существенный недостаток – высокая стоимость бетонных полов.Мало того, что сами потолки стоят недешево, так еще и для их установки и транспортировки потребуется спецтехника (кран). Так что за установку придется заплатить определенную сумму денег. У деревянных полов этот минус отсутствует – монтаж можно выполнить самостоятельно. Если балки маленькие, то двух-трех человек будет достаточно. Чем они тяжелее и массивнее, тем больше людей придется задействовать.
  2. Большой вес. Мы уже говорили, что для монтажа потребуется специальное оборудование.Нужен и более дорогой фундамент.

Типы балок, преимущества и недостатки каждого типа

Для устройства перекрытий между этажами здания я обычно использую только три вида деревянных балок:

  1. Целиком.
  2. Клееный.
  3. Двутавр.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Массивная древесина

Массивные деревянные балки отличаются своей прочностью, однако уступают максимально возможной длине.Чтобы брус со временем не прогибался, рекомендуется не устанавливать длиннее 5 метров . То есть брусовые перекрытия подходят только для небольших домов.

Из существенных недостатков можно выделить тот факт, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не следует также исключать риск возгорания.

Внимание! Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов бруса.

Клееный брус

Брус клееный

имеет одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров .

Клееный брус имеет следующие преимущества:

  1. Повышенная прочность.
  2. Возможность перекрытия пролетов до 12 метров.
  3. Легкий вес.
  4. Увеличенный срок службы.
  5. Не деформируется со временем.
  6. Относительно огнестойкий по сравнению с обычной древесиной.

Однако стоит такой материал намного дороже.

Деревянные двутавровые балки

Двутавры

считаются одними из самых прочных и надежных благодаря форме профиля , ведь они состоят из нескольких слоев, каждый из которых защищен разными пропитками.

К преимуществам двутавров относятся:

  1. Высокая прочность, жесткость благодаря форме.
  2. Нет отклонений.
  3. Бесшумность в эксплуатации – конструкции не скрипят при воздействии на них давления, в отличие от других видов полов.
  4. Материал не трескается, не рассыхается со временем.
  5. Простота установки.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры и шаг установки напрямую зависят от площади помещения и предполагаемых нагрузок. Большинство специалистов считает, что оптимальная нагрузка на перекрытия составляет 0,4 тонны на квадратный метр площади (400 кг/м 2) . В эту нагрузку входит вес самого бруса, вес чернового и верхнего покрытия пола из сверху и с потолка снизу, утепление, коммуникации, а так же мебель и людей.

Совет! Лучшим сечением для прямоугольных деревянных балок считается соотношение высоты к ширине 1,4:1.

Сечение также зависит от того, из какой породы дерева сделаны полы. Теперь приведем средние рекомендуемые значения с шагом укладки 60 см :

  • Если пролет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При пролете 2 с половиной метра балка должна иметь размер 7.5 на 15 см.
  • Если пролет три метра, то принято использовать балки 7,5 на 20 см.
  • При длине бруса 4 и 4,5 м принято использовать их сечением 10 на 20 см.
  • Для возведения пятиметрового этажа применяют поперечины сечением 125 на 200 мм.
  • Шестиметровое перекрытие выполнено из бруса размером 15 на 20 см.

Если шаг увеличивается, то следует увеличить и размер сечения балки.
Вот таблица сечений деревянных балок перекрытий в зависимости от пролета и шага установки, с нагрузкой 400 кг/м2:

пролет (м) /
шаг установки (м)

0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250

Если не планируется нагрузка на перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузки от 150 до 350 кг/м 2 .Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м Сечение балок с длиной пролета, м

150

200

250

350

Также, например, один брус сечением 100х200 можно заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр.Делают это по разным причинам:

  • балки нужного сечения отсутствуют в продаже;
  • Доски
  • с меньшим сечением весят легче, поэтому их можно поднимать наверх в одиночку, и уже там закреплять.

Типы полов

Сейчас используются в основном только три вида полов:

  1. Балка — состоит из балок.
  2. Ребристые — балки уложенные с ребром.
  3. Балка ребристая.

Первый вариант стандартный, именно для него были описаны размеры сечения.Ребристые и балочно-ребристые перекрытия в настоящее время практически не используются из-за возросших сроков работ и сложности конструкции, поэтому мы не будем на них останавливаться.

Монтажные работы

Основной этап – это, конечно, установка балок. Подразумевает грамотную подготовку еще на этапе возведения первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной).Это необходимо сделать сразу после покупки. Если перед укладкой материал будет лежать какое-то время, его необходимо сместить: ряд брусков, затем 3-4 бруска поперек, затем следующий ряд. Это позволит проветрить доску и высушить ее. Это предотвратит рост плесени.

Часть балки, встроенной в стену, также должна быть покрыта:

  1. С битумом или грунтовкой.
  2. Кровельный материал, рубероид или пергамин.
  3. Жидкая гидроизоляция, состоящая из битума.
  4. Линокром.

Это сделано из-за того, что дерево при контакте с бетоном и блоками может впитать влагу и со временем начать гнить .

Ссылка. Для газобетона нормальной считается эксплуатационная влажность 3-5%. Какими бы сухими ни казались блоки, прямой контакт дерева с этим материалом недопустим.

Балка должна быть заглублена в несущую стену не менее чем на 12 см. Концы обрезаны под углом 70 градусов для удаления влаги.

Внимание! Обрезать конец балки гидроизоляционным материалом не нужно. В противном случае доступ для испарения влаги будет закрыт. Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Балки укладываются на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах позволяют опирать его на газобетон с обшивкой из металлических полос 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы можно поставить утеплитель перед балкой. Как правило, наружные торцы балок снаружи утепляют пенополистиролом.

Заполнение пустот между уложенными балками производится газоблоками. Между газосиликатом и брусом оставляют зазоры в 2-3 см. Их плотно забивают минеральной ватой, что предотвращает образование конденсата и сырости балок.

Не забудьте продумать размещение лестницы на второй этаж. , так как открытие должно быть предусмотрено сразу:

Ну вот и все, полы готовы. Теперь можно приступать к последующей отделке.

Отделка после установки

После завершения возведения пола рекомендуется выждать до начала отделочных работ, чтобы балки дали усадку. Рекомендуется «прятать» перекрытия за чистовую отделку до наступления холодов , чтобы они не подвергались воздействию влажных погодных условий.

Также нужно сделать крышу. Если это нельзя сделать до зимы, то следует накрыть пленкой или тентовым материалом всю конструкцию, включая окна, чтобы в здание не попала влага. Но все же рекомендуется оставлять небольшие сквозные «зазоры», чтобы уровень влажности в помещении был оптимальным.

Теперь непосредственно к послемонтажной отделке. Сначала сделайте черновой потолок из нижней части пола. Также его можно сделать из фанеры, если в дальнейшем планируется соорудить, например, натяжной потолок.

Важно! Начинать следует с нижней части балки, так как между потолком и полом обычно укладывают утеплитель, который также выполняет роль звукоизоляции.

После монтажа потолка сверху уже кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то утепление делать не обязательно. Но следует отметить, что изоляция работает как звукоизоляция …Если второй этаж мансардный, то обязательно нужно утеплять — иначе тепло будет уходить.

После укладки утеплителя можно стелить черновой пол (он поможет в дальнейшем строительстве здания, так как не придется устанавливать леса).

Отделку необходимо производить после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия – одно из самых оптимальных решений. Ведь деревянные балки прочны, легки и при этом дешевы.Они просты в установке и не оказывают чрезмерного давления на стены. Главное, сделать правильный расчет и обязательно обработать деревянную конструкцию .

Для увеличения прочности конструкции вместо дерева можно использовать металлические двутавры. В этом случае вам понадобится кран для монтажа. А металл дороже дерева. И если вы готовы к таким затратам, то не проще ли тогда остановить свой выбор на многопустотных плитах перекрытия? Так как основным преимуществом перекрытия по деревянному брусу в газобетонном доме является экономия средств.

Если строительство дома ведется из газобетона, лучшее перекрытие для него деревянное. Это самый экономичный вариант, который можно сделать своими руками.

Для установки требуется всего два человека. Еще одним преимуществом дерева является его легкий вес, что очень важно для газобетона.

Деревянные перекрытия в газобетонном доме межэтажные, цокольные и чердачные. Принципиальная разница между ними небольшая, но есть некоторые особенности их устройства.

Материалы для перекрытия

  • Деревянные балки. Материал — массив дерева или клееный брус. Их размеры не должны быть меньше 50х150 мм. Они не должны иметь ослабленных участков или крупных узлов, которые могут повлиять на их несущую способность. Во время установки дерево должно быть сухим. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. Это обеспечивает расчетную нагрузку 400 кг на один квадрат пола.
  • Пол и половая доска.
  • Деревянные бревна.
  • Деревянные бруски 5×5 см.
  • Рулонная гидроизоляция с покрытием для исключения контакта дерева с газобетоном. При непосредственном контакте этих материалов разница теплотехнических показателей приведет к образованию конденсата, в результате чего древесина будет гнить.
  • Изоляция как минеральная вата.
  • Материал для внутренней облицовки пола. Можно использовать ОСБ, фанеру, вагонку, гипсокартон и т.д.
  • Пропитки антисептические и термостойкие.Они необходимы для пропитки бруса и досок. Пропитки предохраняют древесину от гниения, повреждения ее вредителями, а также огнем.
  • Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую конструкцию, перед устройством полов на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит нагрузки давления по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются П-образные газоблоки, которые укладываются верхним рядом. За неимением таких блоков их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки П-образных блоков в углублениях формируется арматурный каркас. Он состоит из четырех продольных стержней, соединенных между собой в единую конструкцию. Куски дерева подкладывают под нижнюю арматуру для создания монолитного бетонного слоя под металлом.

После этого в блоки заливают бетон.Поверхность для укладки пола готова. Армопояс можно сделать и без П-образных блоков, просто залив бетоном опалубку, закрепленную поверх стен, но этот способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажных перекрытий из дерева.

Примерная схема деревянного пола. Обозначения: 1 — этаж; 2 — гидроизоляция; 3 — изоляция; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция; 8 — внутренняя отделка.

Укладка балки

Формирование перекрытия начинается с укладки несущих балок на стены. Их укладывают перпендикулярно длинным стенам дома. Шаг укладки обычно не превышает 1 м. B Алки должны заходить на стены не менее чем на 15 см. Сначала устанавливаются крайние балки, которые выводятся наружу по уровню, посредством длинной и ровной доски, поставленной на торец. Не должно быть плотного примыкания крайних балок к стенам.Между ними следует оставить зазор около 3-4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся к стене, после чего устанавливаются остальные балки. Контролируется не только их уровень, но и горизонтальное положение. Если длины опорных балок недостаточно, их можно удлинить из того же материала. Для этого две балки соединяются внахлест от 0,5 м до 1 м, после чего скрепляются болтами.Такое соединение считается достаточно надежным.

Крепление балки к армопоясу осуществляется с помощью анкерных пластин в следующем порядке:

  • Торцы балок подрезаны под углом около 70 градусов для обеспечения удаления влаги.
  • Дерево со всех сторон и торцов покрыто антисептической и термостойкой пропиткой.

Совет: торцы балок нельзя покрывать масляными пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

  • Части балок, выходящие на стену, промазываются слоем битумной мастики, и оборачиваются несколькими слоями рубероида.
  • Балки крепятся анкерными пластинами к армопоясу.
  • Наружные концы балок с внешней стороны стен утеплены пенополистиролом.

Изоляция балок

Выполняется заполнение пустот между уложенными балками. Это можно сделать из кирпича, но лучше из газоблоков.Между блоками и деревом необходимо оставлять зазоры в 2-3 см. Эти пустоты наглухо забивают минеральной ватой. Это предотвращает образование конденсата и сырости древесины от соприкосновения со стенами.

Рулонная укладка и изоляция пола

Для утепления пола необходимо сделать рулон. По низу уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными шурупами. На них укладывают щиты из досок, но можно использовать и отдельные нарезанные куски досок.На плиты плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендуемая толщина утеплителя от 10 см.

Укладка бревен и полов

Поверх созданной конструкции перпендикулярно балкам укладываются бревна, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, чем балки. Шаг укладки бревен 50–70 см. Лаги крепятся к балкам. Доски пола укладываются поверх закрепленных лаг. Снизу потолок обшивается ОСП, ДСП, гипсокартоном или фанерой.

Устройство покрытия цокольного этажа

Если перекрытие выполняется над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если цокольный этаж холодный, например цокольный, есть некоторые особенности его обустройства.

Так как водяной пар стремится циркулировать из теплого помещения в холодный подвал, теплоизолятор будет поглощать много влаги. Чтобы этого не произошло, поверх него укладывают пароизоляционный слой. Также рекомендуется увеличить толщину слоя утеплителя до 20 см.Все балки, а также другие деревянные элементы перекрытия необходимо защитить от гниения специальными составами.

Устройство мансардного этажа

Отличием мансардного этажа от межэтажного является отсутствие пола, а также использование более толстого слоя теплоизоляции. Если чердак устраивается сверху, то делается и пол. Деревянное перекрытие для стен из газобетонных блоков при правильном монтаже обеспечит надежность и долговечность построенного дома.При этом стоимость работ и материалов будет значительно ниже, чем при использовании железобетонных перекрытий.

Газобетон – это материал, с помощью которого можно быстро построить дом. Он хорошо держит тепло и легко монтируется. Здания из газобетона возводятся до 3-х этажей. Это связано с расчетом предельной нагрузки. Перекрытия в таких домах бывают разных видов, в зависимости от возможностей пожеланий заказчика. Попробуем разобраться в большинстве из них.

Особенности и виды полов из газобетона

Перекрытия первого этажа являются конструктивно важной частью здания.Именно на них ложится вся вертикальная нагрузка стен газобетонного дома. Также потолки должны выдерживать вес установленной мебели, напольного покрытия и проживающих в здании людей. Кроме того, они обеспечивают необходимую жесткость конструкции. Фото деревянных балок разного сечения ниже.

Особенно важно правильно рассчитать и подобрать перекрытия для газобетонных домов. Этот материал из-за своей пористости имеет меньшую прочность на сжатие, что необходимо учитывать при выборе балок разного сечения или других конструкций для здания из газосиликатных блоков.

Существует несколько вариантов перекрытий газобетонных домов. Каждый из них имеет свои плюсы и минусы и подходит в том или ином случае. Виды лучших конструкций перекрытий можно разделить на следующие виды в зависимости от используемых материалов и технологий монтажа.

  • Монолитный;
  • На металлических или деревянных балках;
  • Плиточные полы: из газобетона или железобетона.

Ниже вы можете увидеть фото монтажа конструкций с балками разного сечения и др.

Деревянные полы в газобетонном доме

Устройство деревянных полов в газобетонном доме по балкам – один из лучших вариантов. Особенностью данной конструкции является обязательный армопояс на газобетоне, на который она будет устанавливаться. Деревянные балки разного сечения фиксируются шпильками, а также металлическими уголками и пластинами. Этот способ достаточно надежен для конструкций из газосиликатных блоков.

Устройство деревянных полов в доме из газобетона по балкам большого сечения отличаются друг от друга по нескольким критериям.В первую очередь это касается материала, из которого изготовлены балки. Лучшими формами являются обрезные доски или брус, в некоторых случаях бревно. Все чаще в последнее время для монтажа широко используются двутавровые, чуть реже клееные балки в частном доме из газобетона.

Устройство перекрытий из деревянных балок большого сечения по армопоясу на газобетоне может отличаться и способом заполнения пустот. Для этого может быть использован накат их щитов поверх черепных блоков, а также теплоизоляционные, паро- и гидроизоляционные материалы.

Устройство и устройство деревянных перекрытий в доме из газобетона по балкам на армопоясе также может различаться по используемому материалу подшивки балок. Это может быть гипсокартон, фанера, ДСП, пластиковая вагонка. Часто низ деревянного пола в доме из газобетона оставляют без подшивки по балкам, создавая эффект старины или воплощая другие дизайнерские решения. Фото и видео решения с балками и лучший способ их монтажа расположены ниже.

Монолитное перекрытие в газобетонном доме

Монолитное перекрытие в доме из газобетона по балкам разного сечения изготавливается самостоятельно на стройплощадке. Исключение составляет сам бетон, который нужен для монтажа. Не рекомендуется делать его в малогабаритных миксерах, а лучше заказать готовый непосредственно в специализированных фирмах. Это связано с тем, что монолитные перекрытия – это конструкция, отвечающая за безопасность людей, проживающих в доме из газобетона.Сделать надежный бетон вручную сложно.

Важнейшей частью монолитного перекрытия является каркас. Изготавливается из арматуры небольшого сечения и необходимой толщины, обвязанной проволокой. Металлический каркас примет на себя всю нагрузку от бетона. Его собирают в заранее подготовленную деревянную опалубку. Обычно толщина монолитного перекрытия в газосиликатных домах составляет 150-300 мм. Газосиликатные блоки могут не выдержать больших нагрузок.

К преимуществам монолитной конструкции относятся:

  • Лучшая несущая способность по сравнению с балками малого сечения;
  • Разнообразие выпускаемых типоразмеров для монтажа и установки в зданиях из газосиликатных блоков;
  • Широкий выбор конфигураций.Залить монолитный пол можно любой формы, а не только прямоугольной, как с балками. Это видно на фото.
  • Возможность установки или установки в зданиях из газобетона, где использование плиточных устройств пола ограничено или полностью исключено.

Монолитные конструкции в доме из газосиликатных блоков помимо своих достоинств имеют ряд недостатков. К ним относятся:

  • Время. Сюда входит как продолжительность самого монтажа, так и время, необходимое для приобретения бетоном необходимых прочностных параметров, в отличие от перекрытий по деревянным балкам в газобетонном доме.
  • Потребность в специализированной технике для устройства лучших монолитных полов в доме, такой как миксеры, бетононасосы.
  • Для устройства лучшего монолитного перекрытия в доме из газосиликатных блоков необходимо составить проект расчета нагрузки.
  • Довольно высокая цена, что увеличивает общую стоимость монтажа здания из газобетона, в отличие от перекрытия деревянным брусом.

Межэтажные перекрытия

Устройство лучших межэтажных перекрытий в доме из газобетона по деревянным балкам разного сечения или на монолитном основании является одним из важнейших.Его особенностью является необходимость устройства пола, по которому будут ходить люди, и установки предметов быта и мебели. В результате в газобетонном доме на установленные балки значительно возрастет нагрузка на лучшие межэтажные перекрытия.

Одним из лучших решений является устройство деревянных перекрытий, а именно натурального или клееного бруса, а также современных двутавров. Шаг их установки лучше всего в межэтажном перекрытии в газобетонном доме зависит от сечения, но обычно равен 0.6 — 1,2 метра. Лучшей длиной бруса большого сечения в доме считается 6 метров. На фото вы можете увидеть правильный расчет и монтаж лучшего деревянного пола и количество балок на первом и втором этаже.

В деревянном перекрытии газобетонного дома отличные балки монтируются под прямым углом к ​​несущим стенам. Они будут установлены на заранее подготовленный железобетонный армирующий пояс. Предварительно под деревянными балками, установленными на стенах, следует выложить слой гидроизоляции из газобетона в планируемой структуре полов в доме.

Размер ниши должен быть 2-3 см. Брус в газобетонном доме должен лежать на армирующем поясе на протяжении 15 см. Опорную часть следует обернуть слоем рубероида поверх битума или самоклеящейся мембраны. В местах установки деревянных балок на монолитный армирующий пояс дома из газобетона устанавливаются анкеры или пластины. Посмотрите на фото лучшие решения по монтажу газосиликатных блоков.

Подвальное перекрытие

По принципу устройства цокольное перекрытие по деревянным балкам газобетонного дома почти не отличается от межэтажного.Хотя есть некоторые особенности.

  • Если на цокольном этаже газобетонного дома имеются сырые помещения: баня, бассейн, то перед монтажом утеплителя по балкам необходимо уложить гидроизоляционный слой. Если межэтажное перекрытие в доме деревянное, то материал необходимо обработать антисептиком, чтобы избежать возникновения грибка и гниения.
  • При холодном нижнем этаже дома из газобетона, например, кладовой, гаража, следует увеличить размер утеплителя по балкам.Оптимальная толщина 20 см. Фото с установкой деревянных балок ниже.
  • Разница температур между этажами газобетонного дома может привести к образованию конденсата. Чтобы избежать такой ситуации, поверх утеплителя деревянного межэтажного перекрытия над деревянными балками следует давать пароизоляцию. Посмотрите на фото лучшие решения по монтажу газосиликатных блоков.

Мансардный этаж в доме из газосиликатных блоков

Особенностью конструкции чердачного деревянного перекрытия в газобетонных домах, в отличие от межэтажного, является отсутствие в большинстве случаев закладки пола по балкам.За исключением моментов, когда чердак будет использоваться как жилое помещение.

Если помещение предполагается использовать, например, как кладовую, то достаточно будет только чернового пола вдоль балок. Чаще всего вместо пола, вместо пола, вместо пола, вместо пола, на мансардном деревянном перекрытии в элитном доме из газобетона просто проложат мосты, по которым возможно осуществлять управление за состоянием стропильной системы или крыши.

Для предотвращения проникновения холода с неотапливаемого чердака в межблочное пространство по балкам следует укладывать утеплитель.Его оптимальная толщина должна быть 15-20 см. Из-за меньшей нагрузки на деревянный пол в доме из газобетона, в отличие от межэтажного, его можно сделать из бруса меньшего диаметра, как видно на фото.

Устройство полов в домах из газобетона: видео

Независимо от того, какой материал выбран для устройства полов в доме из газобетона, работа требует специальных знаний и навыков. На видео ниже пошагово показан процесс монтажа деревянного бруса на газосиликатные блоки.

Для устройства металлических и деревянных межэтажных перекрытий дома из газосиликатных блоков основными этапами являются изготовление балок, установка их на специальные зазоры в армирующем поясе, устройство настила из досок или профилей, все необходимые утеплители и гидроизоляционные слои, пол.

Монолитные работы на первом этаже состоят из подготовки опалубки, изготовления каркаса и заливки бетона. Плиточные межэтажные считаются самыми простыми, нужно только правильно разместить заготовки на несущих стенах из газосиликатных блоков, как на фото.

Перекрытие первого и второго этажей в газобетонном доме

Для устройства перекрытия первого этажа в доме из газобетона могут подойти любые возможные типы конструкций. Это могут быть черепичные, монолитные, деревянные или металлические балки по армированному поясу. Перекрытия первого этажа в доме не получают негативного воздействия ни от холодного и сырого подвала, ни от чердака. Хотя на них часто приходится основная нагрузка на балки.

Обычно на втором этаже тяжелая мебель, спальни, люди часто переезжают. Поэтому нужно тщательно рассчитать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите фото.

После перекрытия второго этажа обычно идет чердак. Если он выполнен в виде мансарды, где предполагается размещение жилых комнат, то к межэтажному деревянному перекрытию из бруса в доме из газосиликатных блоков будут такие же требования, как и после первого этажа.Если мансарда будет нежилой или вообще не обустроенной из-за малой высоты, то можно сделать легкую конструкцию без настила или ограничиться установкой чернового. Фото балок ниже.

Армопояс на газобетоне

Устройство армопояса на газобетонном доме – принципиальная вещь для перекрытия первого этажа по деревянным балкам. Он имеет несколько значений. Во-первых, благодаря межэтажному монолитному армопоясу весь газобетонный дом укрепляется на газобетоне, надежно натягивая газобетон.

Помещение становится более защищенным от осадка и деформации. Во-вторых, деревянные или металлические балки перекрытий в газобетонном доме ложатся на армирующий пояс. Фото и видео армированного пояса чуть ниже.

Для монтажа монолитного армопояса на газобетон под деревянные перекрытия используется специальный материал с желобом. В них устанавливается металлический каркас из арматуры. Затем заливается бетон для армированного пояса. Для сохранения тепла снаружи стены добавляют пенопластовый утеплитель для перекрытий по деревянным балкам в газобетонном доме.

Если нет возможности приобрести специальный газобетон, то можно сделать обычный монолитный армированный пояс или сделать необходимые отверстия самостоятельно. Фото и видео конструкции ниже, а также расположенных на них деревянных балок.

Выбор лучшего пола для дома из газобетона: советы специалиста

Какое лучше перекрытие для газобетонного дома? Или какой надежнее? Эти вопросы часто задают люди, планирующие построить дом из газобетона.На них нет однозначного ответа. Но можно выделить принципиальные моменты.

  • Перекрытие на цоколь газобетонного дома лучше делать монолитным или блочным. Деревянные и металлические балки значительно деформируются под воздействием избыточной влаги, и даже все необходимые гидроизоляционные материалы не смогут их полностью защитить.
  • Для мансардного этажа в доме из газобетона вполне достаточно легкой деревянной конструкции из бруса, с черновым полом и толстым слоем утеплителя.На него пойдет минимальная нагрузка, с которой должна справиться любая конструкция.
  • Для межэтажного перекрытия газобетонного дома можно выбрать как плиточный, так и монолитный вариант с использованием деревянных и металлических балок.

В частном домостроении газобетон пользуется особой популярностью, так как позволяет за небольшие деньги в короткие сроки построить двухэтажный дом площадью до 100 м² — это бюджетный вариант. Перекрытия первого и второго этажей могут быть монолитными или сборными из железобетонных или ячеистых бетонных плит, металла, дерева.При выборе способа устройства перекрытий учитывается множество факторов: несущая способность, уровень надежности и вес выбранной конструкции, финансовые расчеты и сроки, отведенные на строительство дома. Способ укладки пола зависит от выбранного типа основания. Сегодняшний материал о том, как можно сделать пол первого этажа в доме из газобетона.

Пенобетон, газосиликат и газобетон относятся к категории ячеистых бетонов — отдельный вид строительного материала, содержащий в своей структуре большое количество воздушных камер (от 70 до 90%).Преимуществом этого материала являются высокие теплоизоляционные свойства, недостатком – низкая прочность, зависящая от концентрации воздушных ячеек. В связи с этим перед строительством дома из газобетона проводятся тщательные расчеты.

К основным характеристикам газобетона относятся следующие:

  1. При строительстве дома выше 1 этажа необходимо производить серьезные расчеты.
  2. Важно исключить все факторы, приводящие к усадке дома, иначе не избежать образования трещин в конструкции блоков.Поэтому особенно внимательно относятся к обустройству котлована и фундамента.
  3. Газобетон обладает теплоизоляционными свойствами, но плохо удерживает тепло.
  4. Важно провести качественную внутреннюю и внешнюю отделку. Следует помнить, что газобетонные стены плохо держат крепеж.
  5. Особое внимание уделяется выбору напольного материала, который не должен быть слишком тяжелым.

Первый этаж: требования

Чтобы правильно обустроить пол на первом этаже, необходимо знать о требованиях, которым он должен соответствовать:

  1. Материал должен быть прочным, надежным и долговечным.
  2. Перекрытие должно достойно выдерживать климатические, технологические и температурные воздействия.
  3. Конструкция должна выдерживать постоянные и временные нагрузки от несущих стен и фундаментов.
  4. Основание должно быть достаточно жестким с точки зрения допустимого прогиба конструкции.
  5. Конструкция не должна создавать мостиков звука и холода;
  6. Материал должен обладать теплоизоляционными свойствами.

Все начинается с фундамента

Газобетон отличается от других строительных материалов тем, что имеет слишком низкую устойчивость к изгибающим нагрузкам.Это приводит к тому, что даже при небольшом подвижке фундамента в стенах появляются трещины. Поэтому важным этапом строительства дома из газобетона является выбор типа фундамента, а затем, исходя из особенностей основания, подбирается оптимальная конструкция пола первого этажа.

Учитывая особенности газобетона, количество подходящих типов основания значительно сокращено. Фундамент под газобетонный дом должен быть хорошо армирован и максимально устойчив.К ним относятся: монолитная плита, ленточные и столбчатые конструкции.

При протекании грунтовых вод близко к поверхности земли необходимо предусмотреть качественную кольцевую или пристенную дренажную систему, что значительно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, либо выбрать еще один материал для строительства.

Лучшим вариантом для возведения малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции использовать не рекомендуется.Возможен свайный фундамент. В этом случае для предотвращения растрескивания газобетонных стен необходимо устраивать неразъемный каркас железобетонного ростверка.

Лучшим решением для дома из газобетона является монолитная железобетонная плита в качестве фундамента, несмотря на то, что стоимость такого фундамента намного дороже. В этом случае плита будет выполнять роль чернового основания.

Особенности устройства пола на грунте

Это самый простой и экономичный способ обустроить пол.Его можно сделать в двух вариациях – в виде стяжки или в виде деревянного настила.

Разравнивающее устройство

Особенность такого пола в том, что между ним и землей нет воздушной прослойки. Фундамент не принимает на себя нагрузку от стен и крыши – он распределяется по ленточному фундаменту, а только несет нагрузку от отделочного покрытия, мебели, оборудования и веса людей.

Такая конструкция пола многослойна и каждый слой играет в ней определенную роль.К ним относятся:

  1. Подошва.
  2. Пометообразование.
  3. Гидроизоляционный слой.
  4. Изоляция.
  5. Стяжка.
  6. Выравнивающий слой.
  7. Финишное покрытие.

Таблица 1. Устройство пола первого этажа по грунту путем заливки бетонной стяжки

Изображение Описание
Размечают помещение, определяя верхнюю точку кладки.Для того чтобы установить необходимую высоту конструкции бетонного перекрытия, необходимо определить нулевой уровень. Для этого от нижнего края дверного проема отступают вверх на 1 м и соединяют линией аналогичные точки, перенесенные на другие стены. От полученной линии отступают вниз на 1 м, ставят отметку и проводят параллельную верхнюю линию, которая будет нулевым уровнем.
При подготовке почвы удаляется мусор. Снимите верхний слой в соответствии с разметкой толщины бетонного пола.

Затем приступают к трамбовке и выравниванию поверхности с помощью виброплиты – специального инструмента для уплотнения грунта. В итоге у вас должно получиться ровное и плотное основание, не оставляющее следов от ходьбы по нему.

Гравий засыпают слоем от 5 до 10 см, проливают водой и утрамбовывают. Колышки, установленные по уровню, могут служить ориентиром для получения равномерного слоя постельного белья.
Следующий слой песчаный толщиной 10 см.Также тщательно утрамбовывается.

После этого засыпаем и уплотняем щебень и еще один слой песка, который тщательно утрамбовываем и выравниваем, чтобы острые края щебеночных элементов засыпки не торчали на поверхности.

Поверх песка укладывается плотный полиэтилен, образуя гидроизоляционный слой. Края полотен заводят на стены, укладку делают внахлест на 15 см, стыки проклеивают скотчем.

Вместо пленки можно использовать специальную гидроизоляционную мембрану.

На следующем этапе укладывается утеплитель в соответствии с технологическими особенностями материала. Чаще всего это плитный или насыпной материал.
Конструкция пола уложена плавающим способом, поэтому по периметру помещения уложена демпферная подушка (лента) из разрезного утеплителя.
Многослойную конструкцию пола необходимо армировать металлической или поливинилхлоридной сеткой с ячейками 10 х 10, 15 х 15 или 20 х 20 см в зависимости от предстоящей нагрузки.

Сетка должна располагаться над утеплителем на расстоянии 2-3 см; для этого используются специальные опоры. При использовании сетки из ПВХ ее натягивают на закрепленные колышки.

Готовят раствор и заливают стяжку традиционным методом по заранее установленным маякам, растягивая смесь правилом. Работа начинается с дальнего угла.
Стяжку оставляют сохнуть, накрыв пленкой, на 28-30 дней.
После высыхания стяжки необходимо оценить ее ровность и, в зависимости от отделочного материала, принять решение о дополнительном выравнивании специальными составами или шлифовкой.

Пол на грунте: сухая стяжка

Преимущества сухой стяжки в том, что процесс укладки не требует длительного времени высыхания. Финишный слой можно укладывать уже на следующий день.

Первые этапы подготовки: устройство подушки и выполняются как в ранее описанном случае.Далее технология другая.

По черновой стяжке укладывают пленочный гидроизоляционный слой и устанавливают маяки, используя металлические профили для работы с гипсокартоном, закрепляемые на саморезы.

Между маяками насыпается и утрамбовывается керамзит или другая специально предназначенная для этих целей подсыпка. С помощью правила формируют равномерный слой и утрамбовывают материал.

Гипсоволокнистые плиты

укладывают поверх ровного слоя засыпки, проклеивая стыки клеем.При этом стыки каждого ряда не должны совпадать. Дополнительно фиксация выполняется на саморезы.

Внимание! Сухая стяжка укладывается плавающим методом, поэтому по периметру помещения закрепляется демпферная лента.

Устройство пола на лагах

Деревянные перекрытия на столбах по земле – еще один распространенный способ устройства конструкции перекрытий с ленточным фундаментом. Установка выглядит следующим образом.

Сначала готовят почву – выравнивают и утрамбовывают. Затем насыпается слой щебня толщиной 5 см. Щебень необходимо утрамбовать и пролить битумом.

С шагом 80 см отметьте расположение кирпичных столбов под лаги. Устанавливаются кирпичные столбы одинаковой высоты. При необходимости выровняйте верх раствором, чтобы привести его в одну плоскость.

Поверх каждой колонны укладывается рубероид

, выполняющий роль гидроизоляционного материала.Затем укладываются балки. Независимая конструкция получается за счет того, что брус не крепится к стенам. Снизу щиты обшиваются досками для укладки утеплителя. Сначала укладывается слой пароизоляции, а затем минеральная вата.

На утеплитель укладывается слой пароизоляции и шпунтованная плита, которая может служить как основой для декоративного покрытия, так и самостоятельным отделочным слоем. Также для декоративного материала можно использовать толстую влагостойкую фанеру или плиты ОСП.

Какие нюансы нужно учитывать при устройстве пола на грунт

Вне зависимости от того, какая технология укладки пола выбрана, необходимо будет учитывать следующие нюансы:

  1. На этапе подготовки основания снимается плодородный слой почвы, удаляются корни, так как этот слой непригоден для утрамбовки.
  2. Гидроизоляционная мембрана или пленка укладывается в два слоя перпендикулярно друг другу.
  3. В дополнение к гидроизоляционным свойствам пленка или мембрана должны быть устойчивы к водяному пару.
  4. Гидроизоляция должна быть установлена ​​на стены на высоту не менее 15 см.
  5. Обязательно предусмотреть демпферный слой по периметру помещения – это защитит стяжку от растрескивания и продлит срок ее службы.

Видео — Газобетонное перекрытие в доме

Основание: монолитная железобетонная плита

К основным преимуществам монолитно-плитного фундамента можно отнести следующее:

  1. Это самый надежный тип фундамента, который можно использовать практически на всех типах грунта.Формирование бетонной плиты осуществляется поверх щебеночно-песчаной подушки.
  2. Устройство такого фундамента не связано со сложной подготовкой – нужно только расчистить участок и снять плодородный слой почвы.
  3. Технология заливки плиты предельно проста и не требует специальных навыков.
  4. Такое основание способно выдерживать серьезные нагрузки.
  5. Благодаря наличию в плите армирующего элемента нагрузка от пучения грунта, а также от веса конструкции по основанию распределяется равномерно.
  6. По сравнению с другими типами фундаментов установка плитного основания не такая трудоемкая.

Из недостатков отмечают отсутствие подвала и дороговизну, связанную с большим объемом бетонного раствора.

После устройства черновой стяжки на поверхность монолитной плиты выберите материал для пола. Есть два варианта – сделать мелкоутепленную стяжку, смонтировать стяжку с системой «теплый пол» или выбрать деревянный пол.Стоит отметить, что стяжка может быть не только традиционной, но и полусухой или сухой.

Пол по лагам

Для крепления дощатого настила используются лаги, которые закрепляются на расстоянии, равном ширине утеплителя – обычно 60 см. Сначала на всю поверхность плиты укладывается пленочный слой гидроизоляции или используется технология нанесения покрытия. Также можно использовать рубероид, пергамин или мембрану.

Гидроизоляционные плиты

Для повышения теплосбережения фольгированный пенополиэтилен сверху покрывается фольгой.

Важным этапом является установка лаг – их необходимо выставить по уровню и надежно зафиксировать. Это обеспечит качество деревянного пола и срок его службы. Балки можно отрегулировать с помощью деревянных или фанерных клиньев или подкладок на кирпичных или деревянных столбах. Как советуют опытные мастера, бревна следует фиксировать к основанию через регулировочные прокладки.

Можно выбрать более современный способ крепления — регулируемые лаги.

Теплоизоляционный материал укладывается между лагами.Можно использовать плиты минеральной ваты или рулонный аналог, пенопласт или пенополистирол, насыпной теплоизолятор – керамзит. Главное условие – материал должен плотно прилегать к лагам, не образуя зазоров. Для этого необходимо заранее продумать ширину между лагами, она может быть меньше ширины утеплителя на 1-2 мм, чтобы он был уложен максимально плотно. Кроме того, на этапе укладки утеплителя при необходимости внутри конструкции прокладываются коммуникации.

Поверх теплоизоляционного слоя укладывается пароизоляционная пленка или полиэтилен. Полотна укладываются внахлест не менее 15 см, стыки проклеиваются скотчем.

Если есть желание сделать в доме деревянный пол, то на следующем этапе устанавливается настил из шпунтованной доски. Преимущества такого покрытия заключаются не только в его натуральности и природной красоте, но и в долговечности, возможности многократного обновления декоративного слоя.При желании впоследствии дощатый настил может стать основой для других декоративных покрытий – ламината, дерева, плитки.

Если планируется укладка других декоративных покрытий, то основой для них может быть фанера или плиты ОСП. Влагостойкая фанера укладывается в два слоя с зазором между швами, фиксируется клеем и саморезами. Стыки между листами шпаклюют, а настил перед укладкой декоративного покрытия подвергают шлифовке и очистке от древесной пыли и других загрязнений с помощью пылесоса.

Выбор дерева

К древесине, используемой для изготовления деревянных полов, применяются следующие требования:

  1. Материал не должен быть мокрым, максимальное содержание влаги 12%.
  2. Доски должны иметь правильную геометрическую форму, без изгибов и трещин.
  3. Древесина должна пройти специальную обработку защитными веществами — антиперенами и антисептиками.
  4. Для устройства пола выбирайте твердые породы дерева – сосну, лиственницу, кедр, дуб, ясень.
  5. Толщина доски выбирается в зависимости от расстояния между лагами и предстоящей нагрузки.

Устройство теплой стяжки по бетонному основанию

Таблица 2. Процесс устройства традиционной стяжки под утепление

Иллюстрация Описание
Первый этап подготовительный. Если есть старое покрытие, то его снимают до монолитного основания.При визуальном осмотре принимается решение о необходимости удаления отслоившихся участков бетонного монолита. Иногда достаточно отшлифовать бетон – главное, чтобы основание было ровным, без канавок и наростов.
Вся грязь и пыль удаляются с поверхности основания сначала щеткой, затем промышленным пылесосом.
При наличии трещин и впадин их заделывают раствором или монтажной пеной.
Следующий этап предполагает тщательную обработку бетонного основания грунтовкой. Состав укрепит бетонную поверхность и предотвратит образование пыли на ее поверхности. Грунтовку наносят несколько раз, после полного высыхания каждого слоя.
Вам необходимо загрунтовать стены по периметру помещения на высоту 10 — 15 см и стык между полом и стеной.
Ровность основания проверяется с помощью строительного уровня и при необходимости выравнивается специальными наливными составами.
На следующем этапе производится гидроизоляция основания с помощью рулонного материала, который наносится на стены. Полотна внахлест необходимо проклеить скотчем. Или применить обмазочный метод гидроизоляции.
По периметру помещения крепится демпферная лента. Желательно приобрести готовый материал соответствующей ширины – лента должна быть выше стяжки на 5 мм.
На следующем этапе плотно укладывается утеплитель.Накройте его пленкой и закрепите армирующую сетку так, чтобы она располагалась над утеплителем на расстоянии 3 мм. Для этого используются специальные пластиковые опоры.
Стяжку заливают и оставляют сохнуть на 28 дней.

Когда стяжка высохнет, ее ошкуривают и при необходимости выравнивают наливными смесями. После этого можно приступать к укладке финишного покрытия.

Газобетон применяется для строительства зданий, прочность которых определяется рядом факторов.Необходимо учитывать качество используемого материала и определиться с конструкцией межэтажной конструкции. Задумываясь о устройстве перекрытия нижнего этажа в доме или формировании железобетонного основания над цоколем, следует разобраться, как сделать полы в доме из газобетона. Важно учесть размеры балок, величину нагрузки на несущие балки и сформировать железобетонное основание необходимой толщины.Рассмотрим способы, которыми устанавливаются плиты.

Требования к устройствам железобетонных перекрытий для зданий из газобетона

Перекрытия для дома из газобетона являются ответственными строительными элементами. Ведь запас прочности газобетонных блоков не позволяет возводить здания высотой более трех этажей, а по прочностным характеристикам газобетон проигрывает обычному бетону. Именно поэтому к перекрытиям из газобетонных конструкций предъявляется комплекс требований.

Межэтажная конструкция должна обладать следующими свойствами:


Важным моментом является равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для повышения жесткости конструкции и выравнивания усилий на газобетоне сооружают армопояс. Это необходимо для любой толщины стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытия.

Об устройстве межэтажных перекрытий – выбор оптимального варианта

Задумываясь над устройством ограждающей конструкции над цоколем здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?» Некоторые считают, что лучшим решением является деревянный пол, который отличается легкостью, доступностью и ремонтопригодностью. Главный аргумент при выборе этого варианта – простота монтажа деревянных балок.

Однако есть ограничения:

  • допустимое расстояние между стенами всего 6 м;
  • древесина нуждается в антисептической обработке;
  • арматура не имеет необходимого запаса огнестойкости;
  • На балках могут образовываться колонии плесени и грибков.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлическом профиле, или выбрать междуэтажную конструкцию из железобетона.


Для строительства домов из газобетона могут применяться как сборные, так и монолитные конструкции перекрытий

При выборе варианта важно учитывать результаты расчета нагрузок, а также следующие факторы:

  • функциональное назначение возводимого здания;
  • расстояние между капитальными стенами;
  • этажность будущего здания;
  • сумма сил, действующих на пол;
  • переменные и постоянные нагрузки;
  • свойства используемых строительных материалов;
  • материал и размер сечения балок перекрытий.

Выбор варианта перекрытия желательно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

Вне зависимости от конструктивных особенностей пола для газобетонного дома общий алгоритм действий по возведению межэтажной конструкции включает следующие этапы:


  • выбрать конструкцию перекрытия по результатам прочностных расчетов;
  • использовать качественные строительные материалы;
  • укладка балок в подготовленные пазы на газобетонных стенах;
  • контроль горизонтальной конструкции при помощи уровня;
  • гидроизолировать конструкцию перекрытия рубероидом или полиэтиленом;
  • использовать листовой теплоизолятор для снижения теплопотерь;
  • производить монтаж в строгом соответствии с технологией.

Для обеспечения длительного срока службы конструкции перекрытия важно правильно выбрать тип перекрытия и соблюдать требования технологии.

Особенности и виды перекрытий для дома из газобетона

Каждый вид плиты перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, применяются следующие варианты конструкций перекрытия:


Подробнее остановимся на каждом варианте перекрытия.

Сборные плиты из стандартных плит для строительства из газобетона

Используя стандартные плиты перекрытий для дома из газобетона, легко в ограниченные сроки возвести разделительную конструкцию над цоколем здания, а также между этажами. Количество железобетонных панелей определяется габаритными размерами здания. Важно правильно подобрать плиты с учетом размера пролета. При этом размер опорной поверхности на газобетонную стену должен быть не менее 15 см в соответствии с требованиями строительных норм и правил.


Железобетонные плиты перекрытия — один из самых экономичных вариантов

Для формирования пола используются панели различных конструкций и размеров:

  • гладкие, длина которых 6м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
  • ребристая, с увеличенной до 9 м длиной. Высота ребристой панели для дома из газобетона не превышает 30 см.

Кладка осуществляется на запланированную поверхность газобетонных стен.На торцевую плоскость наносится тонкий слой цементной смеси.

Преимущества сборного варианта:

  • ускоренный темп монтажных работ;
  • повышенной надежности конструкции;
  • длительный срок службы;
  • высокие показатели шумоизоляции;
  • теплоизоляционные характеристики;
  • приемлемый уровень затрат.

Минусы конструкции:

  • невозможность выполнения работ без грузоподъемного оборудования;
  • необходимость подбора панелей в соответствии с габаритами здания;
  • Дополнительные расходы на перевозку тяжеловесных грузов.

Для улучшения тепло- и звукоизоляционных характеристик внутренние полости в плитах заполняют минеральной ватой.

Перекрытие монолитное для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения монолитной конструкции достаточно трудоемок, однако незаменим при нестандартной конфигурации конструкции. Застройщиков привлекает то, что монолитный пол в доме из газобетона не имеет стыковочных швов и имеет ровную поверхность.


Монолитное перекрытие также допустимо

Последовательность действий при возведении монолитного варианта:

  1. Собрать опалубку для заливки монолитного перекрытия.
  2. Установите опорные ножки и заделайте зазоры между досками.
  3. Свяжите и поместите арматурный каркас внутрь опалубки.
  4. Подготовьте необходимое количество бетона.
  5. Бетонирование, обеспечивающее толщину слоя 150-200 мм.
  6. Равномерно распределите бетон по поверхности и уплотните его.
  7. План верхней плоскости железобетонной плиты.

Технология позволяет использовать металлический профиль для возведения опалубки, что значительно упрощает работу и позволяет формировать ровную поверхность потолка.

Преимущества цельной конструкции:

  • повышенная грузоподъемность;
  • возможность заливки с увеличенным расстоянием между опорами;
  • отсутствие швов и идеальная плоскостность.

К недостаткам относятся:

  • повышенная трудоемкость труда;
  • длительный строительный цикл, связанный с твердением бетона;
  • увеличение объема расходов;
  • необходимость использования бетононасоса;
  • Проблемное выполнение работ при отрицательных температурах.

Неразъемный вариант востребован, когда необходимо забетонировать пол в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для устройства перекрытия первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:


Сборно-монолитные конструкции являются оправданным материалом для перекрытий
  • по норме укладки плиты с последующим армированием и бетонированием поверхностного слоя;
  • укладка между параллельными балками полистиролбетонных блоков с последующим армированием и заливкой бетоном.

Второй способ предпочтительнее, не требующий применения грузоподъемного оборудования. Имеет ряд преимуществ:

  • простота выполнения технологических требований;
  • повышенной прочности монолитно-сборной конструкции;
  • высокие звукоизоляционные свойства.

С помощью гранулированного керамзита, минеральной ваты или листов пенополистирола обеспечиваются высокие теплоизоляционные характеристики.Для устройства перекрытия сборно-монолитным способом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме по несущим балкам

Балочная технология позволяет быстро возводить перекрытия в небольших газобетонных зданиях на основе следующих элементов:

  • деревянные балки;
  • металлический профиль.

Первый способ монтажа не требует значительных затрат, в отличие от дорогостоящего способа с использованием металлического профиля.

Брусовая технология строительства предусматривает:

  1. Укладку балок на опорную поверхность стен.
  2. Размещение между балками изоляции.
  3. Формирование обрешетки на противоположных сторонах балок.
  4. Укладка гидроизоляционного материала.
  5. Устройство чистового пола и потолка.

Плюсы балочного перекрытия:

  • простота монтажа;
  • ускоренными темпами строительства;
  • низкая стоимость.
  • возможность самостоятельной работы.

Минусы техники:

  • возможность применения в зданиях высотой не более двух этажей;
  • пониженная огнестойкость в пожароопасных ситуациях;
  • меньший срок службы по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод пользуется популярностью в частном домостроении.

Подведение итогов

Перед началом строительных работ необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона в соответствии с требованиями технологии. Необходимо ответственно подходить к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонной конструкции.

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Одним из важнейших конструктивных элементов любого загородного дома являются межэтажные перекрытия.Они могут быть оборудованы в соответствии с различными методами. В любом случае технология сборки таких конструкций должна соблюдаться неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся, какие существуют проекты перекрытия второго этажа по деревянным балкам и как собираются такие конструкции.

Основные способы устройства перекрытий

Иногда в загородных домах устанавливаются монолитные перекрытия.Их собирают из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом их сборка стоит довольно дорого. После взвешивания этих тарелок много. И поэтому приходится поднимать их на стены с помощью автокрана.

На втором этаже есть еще один вид перекрытия — заливной. Изготавливается такая конструкция из бетонной смеси в опалубке, собранной на стойках. Это тоже достаточно надежный вид перекрытия.Вы также можете собрать его самостоятельно. Однако технология его изготовления все еще очень сложна. Ошибки при заливке монолитной плиты допускать нельзя.

Перекрытие второго этажа по деревянным балкам служит менее плитным или заливным, но при этом совершенно лишено их недостатков. Технология сборки такой конструкции предельно проста. По стоимости такой вид перекрытия недорогой. Строятся эти сооружения, как уже можно судить по названию, на мощеных или бревенчатых брусьях.Собирать их разрешается как в кирпичных или блочных домах, так и в рубленных или экранированных. Именно такие полы устанавливают в загородных домах чаще всего.

Основные элементы конструкции

Междуэтажное перекрытие по деревянным балкам достаточно легко собрать самостоятельно. Основными элементами его конструкции являются:

  • Собственно сами балки. Их производят чаще всего из бревен или бруса.
  • Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
  • Пароизоляция. Такая пленка необходима для того, чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бара.

В конструкцию мансардного этажа обычно включается и еще один элемент — утеплитель. В этом случае между балками устанавливаются плиты из минеральной ваты и пенополистирола. В некоторых случаях можно использовать и полиуретан.

В конструкции пола второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизоляционного устройства. В качестве шумопоглотителя в перекрытии до второго этажа чаще всего используется минеральная вата. Этот материал, во-первых, не горит, во-вторых, выделяет меньше вредных веществ, что немаловажно для жилых помещений.

Сколько будет стоить сборка

Сооружая конструкцию такой конструкции, как перекрытие второго этажа по деревянным балкам, кроме всего прочего, конечно, следует произвести расчет всех необходимых материалов и составить смету.Определить количество досок и утеплителя не составит труда. Для этого нужно знать только площадь пола и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые припуски на опору. Если над домом устраивается чердак, то расчеты ведутся так:

  • Балок должно быть столько же, сколько ферм крыши. Это объясняется особенностями конструкции крыши.Часто к балкам крепятся стропила. В любом случае эти два элемента должны сходиться на стенах в одной точке.
  • Длина балок рассчитывается исходя из характеристик конструкции каркаса крыши. Если стропила подлежат креплению к балкам, для расчета их длины к ширине пролета к свесам крыши с обеих сторон прибавляют по 40 см. Если балки предполагается встраивать в стены, их длина должна быть такой, чтобы между их концами и задней стенкой «гнезда» оставалось не менее 3 см для проветривания.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянной балке получилось надежным, его несущие элементы должны иметь достаточно большое сечение. Рассчитать необходимую длину и ширину бруса в наше время очень просто. Для этого воспользуйтесь онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, необходимо знать следующие параметры:

  • ширина пролета;
  • ступенчатая установка луча;
  • порода древесины, используемая для изготовления пиломатериалов.

Шаг между стропилами крыш частных домов, возводимых в средней полосе России, обычно составляет 80 см. Соответственно, на одинаковом расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м обычно берут материал сечением 150х150 мм.

Что еще нужно учесть

Рассчитав балки перекрытия и закупив все необходимые материалы, можно приступать к собственно монтажу конструкции.Однако перед этим желательно выполнить ряд подготовительных мероприятий.

Дерево — материал относительно недолговечный. Со временем из-за сырости брусчатка и доски могут начать гнить. Чтобы максимально затянуть этот процесс, перед началом сборки настила все пиломатериалы следует обработать специальным антисептиком. Такие составы обычно защищают дерево от грибкового поражения.

Кроме того, брус и доски должны быть покрыты средствами, снижающими риск возгорания.В случае пожара обработанный таким образом материал, безусловно, будет поврежден. Однако обработанные такими составами брусья и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени, чтобы покинуть дом.

Также очень хорошо перед сборкой пола обработать доски и брус средством от насекомых. Жуки-точильщики в будущем могут доставить немало хлопот хозяевам дома.

Заказ на строительство

После закупки всех материалов можно приступить к фактической установке конструкции.Полы в доме деревянные в таком порядке:

  • Подготовлены все необходимые материалы и инструменты. Для того чтобы балки можно было поднять вверх, скорее всего, понадобится лестница.
  • Сами балки установлены. В монолитных и кирпичных домах балки встраиваются в «гнездовые» стены, оставленные при заливке или кладке стен. При обустройстве последних необходимо учитывать, конечно же, размер балки перекрытия. При сборке мансард брус можно также крепить уголками к мауэрлату.К стенам рубленых домов балки крепятся на специальных элементах — «салазках». Это предотвращает деформации конструкции пола при усадке дома.
  • Днища на балках набиты досками. Со стороны чердака их сначала покрывают пароизоляционной пленкой, а затем на них укладывают плиты утеплителя. Последние необходимо монтировать так, чтобы они максимально плотно прилегали к дереву.
  • Поверх плит монтируется еще один слой пароизоляции.
  • Заполнить доски пола второго этажа.

Другой способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет наиболее простую конструкцию. Используемый в данном случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушного шума. Удары легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и некому шуметь, эта простая конструкция может стать идеальным решением.В противном случае лучше устроить в доме потолок на балках немного другого типа, собрав на втором этаже так называемые плавающие полы. Их конструкция достаточно сложна. Но при желании их можно смонтировать самостоятельно.

Как собирать плавающие полы

После установки балок в этом случае также сначала упаковываются доски пола первого этажа. Затем укладывается пароизоляция. Между балками устанавливаются жесткие плиты из минеральной ваты или пенополистирола.Затем монтируется еще один слой звукоизоляции. В этом случае плиты упадут уже выше балок, и пол будет полностью ими покрыт.

Можно звукоизолировать пол деревянными балками и немного другим. В этом случае также используются пластины из ваты. А вот между балками их не устанавливают. Стебли их поверх них сплошным ковром. Материал будет слегка вдавлен между балками, не касаясь планок потолка первого этажа. Далее несколько плит разрезают на полосы.Они необходимы для кладки комнат второго этажа по периметру. В дальнейшем их можно закрыть плинтусом.

Поверх плиты заливается бетонная стяжка толщиной примерно 5 см. Для прочности его нужно армировать 10-миллиметровым прутом. Заливайте бетон так, чтобы он касался нарезанных полосок ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем — отделочный материал.

Более простой и дешевый способ звукоизоляции

При желании снизить ударный шум со второго этажа можно собрать деревянные полы в доме и немного по другой технологии.В этом случае сначала устанавливаются также балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние следует предварительно замочить или обработать антисептическим составом. При монтаже перекрытий второго этажа в загородных частных домах обычно используют войлочные или резиновые прокладки.

Эти элементы крепятся непосредственно на балки. На них укладывают (без креплений) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Установите лаги поперек балок.Далее устанавливается звукоизоляционная плита. Их укладывают между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набиваем доски. Пароизоляционный слой в этом случае также следует использовать.

Заключение

Устройство перекрытия второго этажа по деревянным балкам, как видите — процедура несложная. Собрать такую ​​конструкцию можно и самостоятельно. Но, конечно же, при сборке потолка следует придерживаться точных технологий.В этом случае конструкция будет надежной и долговечной.

(PDF) Повышение технологичности производства железобетонных конструкций с использованием легких заполнителей

IOP Conf. Серия: Материаловедение и машиностроение 698 (2019) 055019

Показана возможность повышения технологичности конструктивных решений монолитных и сборно-

монолитных конструкций зданий и сооружений путем изучения и снижения затрат ресурсов на протяжении

жизненного цикла в нашей работе [9].Исследования технологичности систем разборной опалубки

также развивают эту идею [10]. В работе показаны резервы снижения продолжительности, трудоемкости и стоимости изготовления железобетонных конструкций высотных гражданских зданий

за счет выбора и применения более рационального комплекта мелкощитовой разборной опалубки.

Но они не выделяются отдельно и не нацелены на повышение технологичности, а пол

структурирует себя как наиболее ресурсоемкий и, следовательно, имеет большие резервы снижения удельных затрат

.

Целью данной научно-прикладной работы является удешевление устройства междуэтажных

железобетонных перекрытий и покрытий за счет снижения собственного веса путем выбора, обоснования и разработки

усовершенствованных конструктивно-технологических систем для таких перекрытий .

Задачи данной работы определяются следующим образом:

 Анализ состояния вопроса повышения технологичности устройства железобетонных конструкций перекрытий

с определением направлений их возможного

усовершенствования путем замена части тяжелого бетона полыми или сплошными вкладышами из более легких материалов

;

 Обоснованная разработка таких усовершенствованных конструкций перекрытий с описанием их сущности и

технологических преимуществ; экспериментальные и производственные исследования этих конструкций;

 Оценка целесообразности и эффективности апробации разработок по повышению

технологического уровня сборно-монолитного строительства в Крыму.

Решение задач определяет основное содержание данной работы.

Результаты

Применение многопустотных плит перекрытий высотных гражданских зданий следует считать

повсеместно распространенным в СССР и безусловно эффективным технологическим решением прошлого. Изменением схемы подвижной работы шарнирно-

для защемления в монолитной опорной зоне с сохранением обратного изгиба,

еще можно добиться некоторой экономии ресурсов (лицензия RU № 11-

).2617813 С2), представленный в [11].

Новые разработки ЦНИИЭЭ жилья вводят в практику высотного гражданского строительства домов нового поколения

, отличающихся применением сборных многоядерных железобетонных плит перекрытий

увеличенных пролетов, толщины и несущей способности [12]. ]. Сдерживающим фактором в разработке и распространении таких инновационных конструктивно-технологических систем

является отсутствие отечественного оборудования

для заводского изготовления многопустотных железобетонных плит.Простые и проверенные временем поточно-

агрегатные линии производства предварительно напряженных плит в большинстве случаев были разрушены во время кризиса, а

фасонно-формовочные линии иностранного производства хоть и энергоэффективны, но требуют больших доработок. фронт

инвестиции, которые могут окупиться только при массовом строительстве упомянутых домов нового

поколения.

Между тем, анализ имеющихся публикаций и опыта производства

позволяет проследить еще одну тенденцию — разработку и внедрение в России зарубежных разработок, в том числе

замену части тяжелого бетона в межэтажных плоских плитах более легкими вставками из материалы искусственного происхождения

(легкий бетон, пенополистирол, картон, пластик и др.). Так, интерес представляют такие примеры, как

теоретические и экспериментальные исследования специалистов Сибирского федерального университета (СФУ)

с целью создания сборно-монолитной конструкции межэтажного перекрытия, в которой

выполнена его нижняя часть в заводских условиях тем же методом непрерывной бесформенной формовки, а верхний

бетонируют позже в проектном положении из более легкого бетона [13]. Безусловно, экономия материалов

и снижение собственного веса конструкции не могут быть заметны, т.к. более легкий бетон

должен быть заменен на верхней части плиты и обязательно должен быть конструкционным, воспринимающим

сжимающие напряжения в пролетные и на растяжение и касательные в опорных сечениях.Предпочтительно

исключить или заменить тяжелый бетон в середине пролета и более толстую плиту вблизи нейтральной линии

нормальных напряжений. Но, с технологической точки зрения, также положительна возможность одновременного создания

теплоизоляционной стяжки непосредственно под чистовым покрытием пола.

Расчет межэтажного перекрытия из швеллера. Расчет металлической балки перекрытия. Выбор сечения и проверка на жесткость швеллера

Обеспечивает устойчивость не только надежного фундамента, но и системы сплошных перекрытий.Они также необходимы в любом случае для того, чтобы обустроить под ним подвал или гараж, а над ним возвести крышу. На перекрывающиеся конструкции приходится до 20 и более процентов всех затрат на строительство. Поэтому их установка – дело очень серьезное и ответственное.

Устройство межэтажных перекрытий в доме из бруса

  • Межэтажные;
  • Подвал;
  • Подвалы.

Наибольшая нагрузка в доме приходится на цоколь и цоколь.Их горизонтальные перегородки должны выдерживать вес предметов. кухонное оборудование, а также строгость внутренних стен, разделяющих первый этаж на прихожую, столовую.

Схема устройства бетонных плит перекрытия

Кроме того, они вместе с фундаментом должны обеспечивать стабильную жесткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых она возвышается над уровнем земли. Если он отапливаемый, то покрывающая его конструкция практически ничем не отличается от межэтажных устройств.

Горизонтальная перегородка, предназначенная для разделения этажей, имеет относительно небольшую нагрузку: собственный вес, мебель, жильцов. Важно, чтобы она обладала хорошей звукоизоляцией для комфортного проживания. или эта проблема не стоит так остро. Для них важна влагоизоляция и утепление.

Типы полов по материалу

  • Деревянные;
  • Железобетон;
  • Металлик.

Однако в некоторых случаях при строительстве дома можно обойтись и без них, так как по конструктивному решению используются следующие виды перекрытий:


Некоторые потолочные системы опираются на горизонтальные балки.Для установки других балок они не требуются, достаточно заказать на заводе плиты нужных размеров. Укладываются в доме с помощью грузоподъемного оборудования. А монолитные перекрытия заливаются непосредственно на строительной площадке. Сборно-монолитные устройства между этажами представляют собой комбинацию балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции обычно используются для устройства потолка. На нижней стороне у них есть ребра, образующие прямоугольники, в совокупности они напоминают поверхность вафли.В частном домостроении их используют очень редко. Шатровая крыша представляет собой плоскую плиту, окаймленную ребрами. Обычно одного его хватает на потолок всего помещения, по размерам которого он сделан.

Арочные устройства необходимы, когда требуется перекрыть фигурные пролеты домов. В частных, одно- и двухэтажных домах применяют газобетонные плиты. Конструкция перекрытия из него имеет очень хорошую звукоизоляцию, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним.Материал легкий, без запаха, от него не исходит ни паров, ни вредных веществ.

Его огнестойкость также очень высока. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу из окружающей среды.

Перегородки с перемешиванием применяют в строительной практике из различных материалов. Деревянные балки для повышения прочности армируют металлом. В монолитных конструкциях применяется различная несъемная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а перекрытие полукруглого эркера – газобетонные плиты, которым легко можно придать любую форму и толщину с помощью ручной пилы.

Вариант конструкции пола из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности устройств перекрытий, их звукоизоляции и теплоизоляции.

Требования к перекрытиям

Ко всем межэтажным устройствам предъявляются общие требования:

  1. Прочность — способность выдерживать вес всех элементов здания.
  2. Жесткость, позволяющая не прогибаться под тяжестью собственного веса, тяжелых предметов на полу.
  3. Эффективная тепло- и звукоизоляция полов.
  4. Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
  5. Срок службы, приблизительно соответствующий сроку эксплуатации всего здания.

Брус деревянный

В строительстве загородных домов широко распространен массивный брус из лиственницы или сосны. Используются для монтажа перекрытий шириной 5 м. А для больших пролетов используются клееные, прочность которых намного выше.

Устройство полов из деревянного бруса

Оцилиндрованное бревно — прекрасный строительный материал для перекрытий. Его кладут северной стороной вниз, определяя ее на конце плотностью годовых колец в деревянном бревне. На Руси издавна избы строили более твердой стороной кругляка наружу.

Деревянный двутавр имеет высокую прочность. Его профиль представляет собой букву «Н», склеенную на заводе из трех частей. Некоторые умельцы собирают его в домашней мастерской или на даче.Межэтажные перегородки с их применением обеспечивают эффективное утепление и отличную звукоизоляцию.

Схема устройства деревянных полов из бревен

Очень удобны не только для подшивки потолка, укладки теплоизоляционных материалов и чернового пола, но и для прокладки всех коммуникаций. Ниши в двутавре словно специально предназначены для скрытой прокладки водопроводных труб, газопроводов и линий электропередач.

Деревянные балки используются практически в любом малоэтажном жилище: деревянном, блочном.Но больше всего они подходят для построек из газобетонных блоков. Этот материал пористый, уступает по прочности всем остальным и не выдерживает точечной нагрузки несущих балок. Так как древесина нетяжелая, стены из газоблока вполне выдерживают ее вес. Монтаж конструкции перекрытия возможен без привлечения сложных технических средств. И обойдется разработчику относительно недорого.

Укладка деревянных балок

Строители знают о недостатках дерева и стараются свести их к минимуму.Перед установкой пола все деревянные детали обрабатывают антисептиками, предотвращающими гниение, поражение насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками из газобетона утепляют различными материалами.

А для повышения пожарной безопасности древесину обрабатывают растворами, не позволяющими ей разгореться сразу при появлении открытого огня.

Монтаж межэтажных конструкций начинается с заранее подготовленных несущих балок.Их укладывают параллельно короткой стене жилища. Шаг укладки зависит от ширины пролета, но в среднем он составляет 1 м. Далее вам потребуются простые материалы, обеспечивающие утепление, и вам не обойтись без следующих инструментов:

Процесс установки деревянных балок и доски

  • пилы;
  • молоток;
  • монтажный нож;
  • рулетка;
  • Степлер строительный.

Балки армированы анкерами в нишах кирпичной стены… Но перед укладкой на концах бруса делается косой срез и пропитывается антисептиком. Место соприкосновения дерева с кирпичом промазывают, оборачивают рубероидом. Концы опор в нишах должны быть плотно закрыты. Щели можно заполнить пенополиуретаном.

Затем на опорные балки укладываются лаги для пола, а под них подкладываются резиновые прокладки, чтобы снизить вибрацию конструкции. Снизу выполняется подшивка потолка.Мансардные и цокольные потолочные устройства требуют утепления. Межэтажные перегородки могут обойтись и без него, но обязательна хорошая звукоизоляция.

Одним из основных конструктивных элементов, применяемых для перекрытия чердаков или помещений второго этажа, преимущественно в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, одновременно выполняющая функции лага пола и основы для крепления потолочных покрытий. Широкому применению балочных перекрытий способствовала дешевизна исходных строительных материалов и возможность устройства перекрытий без применения подъемных механизмов.

Отставание прогиба


Войдя в некоторые, особенно старые, дома, даже невооруженным глазом можно заметить прогиб перекрытий второго, реже пола первого этажа, что является следствием не правильного расчета нагрузки- несущая способность лаг или превышение допустимой нагрузки на перекрытие. Как называет практика эксплуатации многоэтажных зданий первой половины 50-х годов ХХ века, где применялись деревянные межэтажные перекрытия, к 2000 г. величина прогиба перекрытий составила от 70 до 100 мм, что привело к необходимости для капитального ремонта зданий с усилением несущих элементов перекрытий.И это при условии, что на этапе проектирования проведен точный инженерный расчет нагрузок и сечений лаг. А что уж говорить об индивидуальном строительстве, когда расчет несущей способности бревна производился «на глаз» по совету «грамотных» специалистов.

Очень часто на величину прогиба лаг влияет и качество используемого материала, избыточная влажность древесины, недостаточная толщина металлопроката, из которого изготовлена ​​балка, и еще множество различных причин, приводящих к провисанию, например, перекрытие лаг второй этаж под нагрузкой.Неправильный расчет несущей способности может привести не только к возникновению прогиба лаг, но и к полному разрушению конструкции и обрушению перекрытия вниз, причем тогда, когда этого никто не ожидает.

Когда нужно увеличивать лаги?


Если хозяин дома заметил провисание верхнего этажа, то первое, что необходимо сделать, это провести несложные замеры и оценить состояние конструкций, величину статической нагрузки, чтобы определить величину провисания потолка или изменения кривизны пола для принятия решения о необходимости усиления лаг.

Любые перекрытия под действием собственного веса, статической нагрузки конструкций и установленных на них предметов со временем провисают. Допустимая величина провисания принимается 1:300, то есть, если трехметровая балка прогибается на 10 мм, повода для беспокойства нет, если же эта величина больше, то необходимо принять меры по устранению деформации и укрепить конструкцию.

Армирование металлических конструкций

Металлоконструкции, используемые в качестве балок перекрытий, могут быть усилены дополнительным металлопрокатом путем сварки или болтового соединения…Для этого разбирается поверхность пола или потолка, при необходимости под балки перекрытия подкладываются регулируемые опоры для устранения деформации, а конструкция армируется стандартными изделиями из металлопроката необходимого сечения, расчет которая выполняется с помощью специальных таблиц и методов.

Армирование деревянных элементов


Существующие конструктивные элементы деревянного пола в зависимости от их состояния могут быть усилены несколькими способами:

  1. С помощью накладок из бруса, после выполнения несложного математического расчета, когда из табличного значения сечения требуемой балки перекрытия вычитается ширина существующего бруса.Брус и брус скрепляются болтами с металлическими накладками, которые предотвращают разрушение древесины в месте крепления и ослабление конструкции. Существующую балку приподнимают домкратами до получения ровной поверхности пола, после чего накладку и балку скрепляют между собой;
  2. Использование металлических полос толщиной 10 мм и шириной на 10-20% меньше высоты бруса в качестве накладок. Для предотвращения деформации планки и снижения прочности количество болтов крепления следует увеличить на 25 % по сравнению с деревянными элементами… Накладки устанавливаются с одной или обеих сторон балки в зависимости от величины нагрузки на несущие элементы перекрытия верхнего этажа;
  3. Деревянные лаги перекрытий, поврежденные насекомыми или гнилостными бактериями, могут быть усилены протезами, сваренными из бруса в виде фермы, или швеллером необходимого размера. Швеллер, устанавливаемый в качестве протеза, выбирается из стандартного рядового металлопроката, а для изготовления пространственной балочной фермы требуется выполнить достаточно сложный расчет прочности, что под силу только квалифицированному специалисту.
  4. Усиление несущей способности межэтажных конструкций может быть выполнено установкой дополнительного ряда балок, но эти работы требуют проделывания отверстий в несущих стенах, что в ряде случаев сделать затруднительно.

При использовании металлических элементов для усиления несущих межэтажных конструкций, особенно для удаления разрушенных частей, необходимо предусмотреть установку элементов, на которые будут крепиться половые доски верхнего этажа.Крепление должно быть надежным и прочным, исключающим возможность расшатывания и появления скрипов.

Бревна армированные разными способами позволяют повысить несущую способность несущих межэтажных конструкций и общую безопасность эксплуатации существующих зданий без значительных капиталовложений и большого объема строительных работ.

Швеллер

— один из видов профилей из конструкционной стали. В поперечном сечении он имеет форму буквы «П».Такая форма обеспечивает швеллеру такие показатели жесткости, которые позволяют использовать его в самых разных отраслях – от тяжелого машиностроения до строительства. загородные дома . Швеллеры применяются в автомобиле- и вагоностроении, из них изготавливают различные опоры и ограждения, из них укрепляют въездные ворота и оконные проемы.

Цифры, буквы и ГОСТ

По способу производства бывает гнутый и горячекатаный профиль. Их легко различить даже неспециалисту – горячекатаный швеллер имеет четко очерченную кромку, а гнутый швеллер будет несколько закруглен.Другие особенности каналов разных типов определяются их маркировкой.

В частности, буквы А, Б и С применительно к партиям горячекатаных швеллеров будут означать, что прокатка производилась с высокой (А), повышенной (В) или нормальной точностью (С).

Номер канала указывает на высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может варьироваться от 32 до 115 мм. Маркировка швеллера, например 10Р, отражает его высоту и тип профиля.Высота сечения швеллера, как правило, является основным параметром при его маркировке. Номер канала – это его высота в сантиметрах, а расположенные рядом буквы говорят о том, что сечение канала может быть:

1) с уклоном кромок (серии У и С), где У — уклон, а С или Сб — специальные серии. 2) с параллельными ребрами (серии П, Е и Л), где Е – экономичная серия, а Л – облегченная. Буквы С (например — 18С, 20С и др.) можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются также иногда экзотические виды русел. Например, ГОСТ 21026-75 определяет параметры швеллеров с гнутым фланцем (используются при производстве тележек для шахт и рудников).

Самые популярные размеры каналов

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20. геометрические параметры в категориях П (то есть с параллельными гранями) и серии У (с наклоном внутренних граней) совпадают, разница наблюдается только в радиусы закругления и углы наклона полок.

Применяется в основном для усиления конструкций внутри зданий бытового и промышленного назначения. При ее производстве используются полуспокойные (3ПС) и малошумные (3СП) углеродистые стали, отличающиеся отличной свариваемостью.

Широко применяется в машиностроении, станкостроении и других отраслях промышленности. Также успешно применяется при возведении мостов, стен и несущих опор при строительстве промышленных зданий.

Очень похож на швеллер «восьмерку», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снизить металлоемкость конструкций, возводимых с его участием.

Один из самых популярных видов швеллеров. применяются в строительных конструкциях для жесткого армирования несущих частей, придания им особой прочности и жесткости металлоконструкций. 14 канал нормальной точности и повышенной.

Швеллер 20 выполняет роль несущего элемента при армировании мостов, при армировании перекрытий (в том числе сложных) многоэтажных зданий, в кровельных фермах.

Благодаря высоким эксплуатационным характеристикам «Двадцатку» часто применяют в конструкциях с высокими нагрузками – как динамическими, так и статическими.

Есть и нестандартные применения швеллеров. Перфорированный (то есть «перфорированный») швеллер позволяет, например, монтировать металлоконструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полки и большим расстоянием между ними. Такие изделия обозначаются буквами ШП — «Перфорированный швеллер» и чаще всего используются при возведении временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких конструкций лучше подходят швеллеры с небольшими номерами, так как вес стойки (а значит и швеллера, из которого она собрана) не должен быть слишком большим.

При внутренней отделке В помещениях швеллеры используются в качестве «защитного» каркаса при прокладке проводов высоковольтных электрических сетей.

Швеллеры иногда применяют и в качестве направляющего подъемного устройства, в том числе в качестве пандусов для инвалидных колясок и тележек.

В целом применение швеллеров может быть разнообразным, но все же основное их предназначение – усиление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить канал

Номер канала Вес 1 метра в кг Метров на тонну
5 4,84 206,6
6,5 5,9 169,5
8 7,05 141,8
10 8,59 116,4
12 10,4 96,2
14 12,3 81,3
16 14,2 70,4
18 16,3 61,3
20 18,4 54,3
22 21 47,6
24 24 41,7
30 31,8 31,4

Символы в маркировке канала — как их понимать?

А так как основное назначение швеллера — выдерживать нагрузки, то из его маркировки в первую очередь требуется узнать параметры, которые позволят рассчитать эту нагрузку, а именно состав стали, ее прочность , качество прокатки и так далее.

Что можно узнать из маркировки?

Например, у нас есть упаковка швеллера горячекатаного, на которой написано: 30П-В ГОСТ 8240-97 / Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30Р — то есть с параллельными гранями и высотой сечения 30 см. Буква В обозначает обычную точность прокатки В, изготавливается из стали Ст3, четвертой категории, первой группы.

Такой же швеллер, но только из стали 09Г2С повышенной точности прокатки, получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89 , в котором 345 будет означать прочность стали, соответствующую марке 09Г2С.

Но в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буквой А будет обозначаться высокоточное профилирование стальной заготовки (полосы) из второй категории стали Ст3сп, из которой изготовлен равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Типы нагрузок и каналов

А. «Козырек над входом». К этому типу относятся балки, где есть жесткие крепления. Нагрузка обычно распределяется равномерно. Это могут быть навесы над входами. Для их изготовления используется сварка. Они сделаны из двух швеллеров, прикрепленных к стене, а пространство заполнено железобетоном.

«Междуэтажные перекрытия» Жестко закрепленные однопролетные балки, нагрузка на которые распределяется равномерно. Обычно это балки перекрытий между этажами.

«Опора балконная шарнирная».Балки имеют две опоры с консолью, нагрузка распределяется между ними равномерно, но они вынесены за пределы наружных стен. Это необходимо для создания опоры для балконных плит.

«Для двух перемычек». Это однопролетные шарнирно-опорные балки, на которые действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается еще одна пара балок перекрытий.

«Один джемпер». Это однопролетные шарнирно-опорные балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балка другого этажа.

После выяснения, к какому типу относится данный канал и куда пойдет основная нагрузка, выбирается формула расчета.

Ориентировочный метод расчета нагрузки на канал

Для расчета необходимо сделать следующее:

Сначала определите общую нагрузку, которая будет действовать на балку, и умножьте ее на стандартный коэффициент запаса по нагрузкам.

Полученный результат умножается на шаг балок (в данном случае это относится к каналам).

Все данные для канала взяты по ГОСТу.

Формула следующая: изгибающий момент Mmax будет равен расчетной нагрузке, умноженной на квадрат длины швеллера. Единицей измерения является килоньютон на метр. (1 кНм = 102 кгсм)

Затем перейти к расчету правильного момента сопротивления балки.

Формула следующая: момент сопротивления Wtr будет равен Mmax, который умножается на коэффициенты условий эксплуатации и делится на 1.12 (это коэффициент учета пластических деформаций).

Итак, мы получили нужный раздел. Но необходимо помнить, что номер швеллера должен быть больше необходимого момента сечения.

Как правильно выбрать швеллер для полов, зная его расчеты на изгиб

При строительстве жилого дома, гаража, дачи на дачном участке, других зданий и сооружений каждый сталкивается с необходимостью правильного расчета и устройства полов.Перекрытие представляет собой горизонтальную конструкцию, расположенную внутри здания, которая делит его на смежные помещения по вертикали (этажи, чердак и т. д.). Более того, эта конструкция является несущей, поскольку воспринимает все нагрузки, поступающие от мебели, людей, оборудования и самого пола, и передает их либо на стены, либо на колонны (в зависимости от типа конструкции).

Виды плит и швеллера для плит из металла АПЕКС

По назначению этажи можно разделить на: цокольные, межэтажные и чердачные.Первые отделяют первый этаж здания от цокольного этажа или цокольного этажа. Из названия второго типа следует, что они направлены на разделение этажей здания между собой. Последние отделяют чердак от жилого дома.

В зависимости от конструктивных особенностей их можно разделить на плиты и балки. Плиточные перекрытия чаще всего монтируют в крупногабаритных каменных домах с использованием железобетонных плит. Брусовые перекрытия чаще всего применяют при строительстве малоэтажных жилых домов.Для их установки используются металлические или деревянные балки, а также наполнитель.

Рассмотрим подробнее конструкции из швеллера для потолка в качестве несущего основания. Именно они принимают на себя всю нагрузку на перекрытия второго этажа. Если для монтажа потолка используется П-образная сталь, то необходимо учитывать следующие моменты:

  • во-первых, он должен быть проложен вертикально, так как момент сопротивления сечения в этом направлении в несколько раз превышает значение момента в обратном направлении;
  • во-вторых, схема их укладки такова – от середины перекрытия профиль должен быть повернут в обратную сторону, так как центр тяжести швеллера не принадлежит его стенке.

Следовательно, такое расположение необходимо для компенсации касательных напряжений. Следует помнить, что швеллеры пола подвержены напряжениям изгиба.

Расчет на изгиб швеллера из металла АПЕКС, используемого для перекрытий

Рассчитаем канал для перекрытия исходя из следующих условий. Имеется помещение размером 6х8 м. Шаг плетей потолочного канала p = 2 м. Логично предположить, что швеллер следует прокладывать вдоль короткой стенки, что уменьшит максимальный изгибающий момент, действующий на него.Стандартная нагрузка на один квадратный метр составит 540 кг/м2, а расчетная – 624 кг/м2 (согласно СНиП с учетом коэффициентов запаса по каждой составляющей нагрузки). Пусть потолочный канал с каждой стороны опирается на стену длиной 150 мм. Тогда рабочая длина канала составит:

Нагрузка на один погонный метр канала будет (нормативная и расчетная соответственно):

  • qн = 540∙р = 540∙2 = 1080 кг/м = 10,8 кН
  • qр = 540∙р = 624∙2 = 1248 кг/м = 12.48 кН

Максимальный момент в сечении швеллера будет равен (для нормативной и расчетной нагрузки):

  • Мн = qн ∙ L2 / 8 = 10,8 ∙ 6,22 / 8 = 51,9 кН ∙ м
  • Мр = qр ∙ L2 / 8 = 12,48 ∙ 6,22 / 8 = 60 кН ∙ м

Определяем необходимый момент сопротивления сечения выражением:

Ry = 240 МПа — сопротивление стали С245, расчетное
γ = 1 — коэффициент условий работы

Расчет изгиба швеллера – выбор сечения и проверка жесткости

По справочнику (ГОСТ) выбираем профиль швеллера, у которого момент сопротивления больше расчетного.В данном случае подойдет швеллер 27П, Wx=310 см3, Ix=4180 см4. Далее необходимо проверить прочность и изгибную жесткость швеллера (прогиб хлыста).

Испытание на прочность:

  • σ = Мр / (γ ∙ Wx) ∙ 1000 = 60 ∙ 1000 / (1 ∙ 310) = 193 МПа

Проверка на жесткость, изгиб швеллера, где относительный прогиб f/L должен быть меньше 1/150 и определяется по выражению:

Условие жесткости обеспечено. Следовательно, этот канал можно использовать для перекрытия по описанной схеме.Количество каналов можно уменьшить, если плети укладывать с меньшим шагом.

http://apex-metal.ru

Начнем с того, что такое перекрытие?

Перекрытие – это конструкция, разделяющая смежные помещения по высоте.

Если говорить простым языком, то перекрытие – это конструкция для образования перекрытий, как для отделения жилых помещений от чердака и подвала, так и для разделения жилых помещений. Различают межэтажное, цокольное, цокольное и величину выдерживаемой нагрузки (она определяется типом балок и расстоянием между балками перекрытия), а также обшивку балок.

Арматурный каркас для монолитного междуэтажного перекрытия

Требования к полу

Конструкция должна обладать необходимой прочностью, чтобы выдерживать не только нагрузку собственного веса, но и дополнительные — такие как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на квадратный метр пола определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот нагрузки:

  • для цокольных и межэтажных перекрытий — не менее 210 кг нагрузки на кв.м площади перекрытия.

На основании этого определяется, какой брус использовать и как его укладывать.

Нагрузка на один квадратный метр цокольного этажа должна быть не менее 210 кг.

Плиты должны быть достаточно жесткими, чтобы не образовывались прогибы. Деревянные балки пола можно использовать в качестве балок для следующего этажа. Чтобы определить, какую древесину использовать, нужно немного потрогать материал сопротивления. Такой расчет лаг обычно выполняют архитекторы, а те, кто хочет строить своими руками, пользуются таблицами.

При реконструкции или строительстве нового элемента для разделения помещений необходимо позаботиться о звукоизоляции. Как это сделать и какие требования к звукоизоляции определяются нормативными строительными документами. Это требует тщательного закрытия существующих зазоров в местах стыков элементов конструкции и использования соответствующих материалов для заполнения зазора между балками.

Перекрытия, разделяющие помещения, имеющие при этом перепад температур, должны соответствовать требованиям нормативных документов по теплозащите…Для этого используем изоляционные материалы, которые укладываются между балками. Их количество определяется расчетным путем. Чтобы бревна не стали мостиками холода, к выбору материала для сруба нужно подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция пола должна выдерживать длительное воздействие огня. Огнестойкость у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия в этом смысле — самые стойкие, деревянные — самые слабые.Поэтому перед использованием деревянного бруса необходимо пропитать брус подходящим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Вернуться к содержанию

Типы полов

По типу конструкции перекрытия бывают двух видов. Первый тип – лучевой. Он состоит из балок и внутреннего заполнения. Второй тип – бескаркасная конструкция. Безбалочный состоит из однородных элементов, таких как палубные плиты или панели палубы.

Вернуться к содержанию

Деревянные полы с балками

Каркас такого пола – деревянные балки (лаги), которые следует крепить на равном расстоянии друг от друга. Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между несущими стенами.

Специалисты давно сделали такой расчет. Расстояние между таблицей вам скажет:

Сечение (для деревянной балки) см х см Пролет перекрытия 3 м Пролет перекрытия 3.5 м Пролет перекрытия 4 м Пролет перекрытия4,5 м Пролет перекрытия 5 м
Стержень 5 x 16 0,8 м 0,6 м 0,45 м
Древесина 6 x 20 1,25 м 0,80 м 0,70 м 0,55 м 0,45 м
Балка 10х10 0,60 м 0,45 м 0,35 м
Деревянный брус 14 x 18 1,8 1,48
Балка 15 x 20 2,4 2,0
Балка 16 x 22 2,5

Брусовые конструкции идеально подходят для строительства частного загородного дома.

К сожалению, это далеко не все недостатки полов с использованием металлических конструкционных материалов. Еще к недостаткам такого перекрытия следует отнести:

  1. Образование ржавчины во влажных помещениях.
  2. Необходимость подъемных механизмов при монтаже.
  3. Хорошая звуко- и теплопроводность (с этими недостатками борются за счет обматывания торцов металлоконструкций войлоком).

Накат на такие балки можно делать не только из досок, но и из горбыля.Это могут быть легкие железобетонные плиты или плиты из других легких и прочных строительных материалов – их применение регламентируется расчетом.

Во избежание коррозии несущих балок используйте железобетонные балки внахлест. Такие балки укладывают на расстоянии 0,6 -1,0 м. Пространство между балками заполняется легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делается стяжка под пол, а потолок штукатурится под побелку, покраску или обои.

Вернуться к содержанию

Безбалочные потолки

Выполняют одновременно и несущую, и ограждающую (разделительную) функции. В их конструкции отсутствуют балки, и они состоят из монолитной плиты или нескольких плит или панелей. Существует три вида безбалочных перекрытий:

  1. Национальные сборные.
  2. Монолитный.
  3. Сборно-монолитный.

Сборные полы нельзя собирать вручную, так как для этого требуется подъемный механизм и стропальщики.Зато такое перекрытие быстро монтируется и выдерживает большие нагрузки. Собирается из пустотелых или П-образных железобетонных плит. Для монтажа перекрытий можно использовать деревянные лаги.

Чаще всего делают своими руками. Это можно делать постепенно и медленно. Самым трудоемким и ответственным этапом его выполнения является установка подвесной опалубки и арматуры. Заливка слоя бетона 8 – 12 см по сравнению с этими кропотливыми работами кажется отдыхом.Заливаем бетон марки М200 своими руками, используем любую арматуру.

Для укладки пола на такую ​​конструкцию целесообразно укладывать деревянные лаги. Для линолеума или кафельной плитки лаги укладывать не нужно.
