Столбчатый фундамент своими руками - Мужик в доме.Ру

Перед тем, как приступить к возведению на собственном земельном участке того или иного строения, будь то беседка, баня или коттедж в несколько этажей, необходимо позаботиться о том, какой тип основания выбрать и как его лучше сделать. От правильности данного решения будет зависеть, сколько прослужит фундамент для дома или любой другой, даже самой легкой постройки.

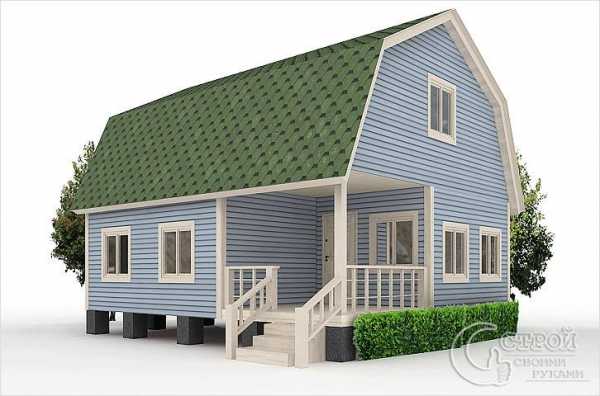

Для каркасных домов, а также зданий без подвального помещения, оптимальный вариант – столбчатое основание. Такой фундамент имеет множество преимуществ:

  • подходит для участков, имеющих значительные перепады по высоте – нет необходимости в предварительном выравнивании территории под застройку;
  • существенная экономия на материалах в сравнении со сплошной заливкой;
  • возможность самостоятельного изготовления, что дает возможность неплохо сэкономить на найме профессионалов и аренде специальной техники;
  • возможность сооружения практически на любых типах грунта.

Столбчатый фундамент, который представляет собой ряд последовательно стоящих опор, заглубленных до того или иного уровня в зависимости от тяжести возводимого здания и типа почвы, может выполняться из таких материалов, как:

  • бетонные блоки размерами 200х200х400 мм;
  • камень;
  • кирпич;
  • древесина;
  • металлические или асбестовые трубы.

Перед строительством фундамента следует расчетным путем определить, какова должна быть минимальная глубина заложения столбов. Допускается заглублять опоры не более 70 см в том случае, если почва не склонна к периодическим сезонным подвижкам. На пучинистых грунтах столбы рекомендуется устанавливать ниже уровня промерзания.

Пошаговая инструкция по возведению столбчатого фундамента своими руками приведена ниже. В ней на примере заливаемых в асбестовые трубы опор, а также столбов из блоков 20х20х40 см, подробно изложены все нюансы технологии. Руководствуясь представленными здесь советами, даже новичок сможет сделать фундамент самостоятельно или, наняв бригаду строителей, проследить за правильностью проведения работ.

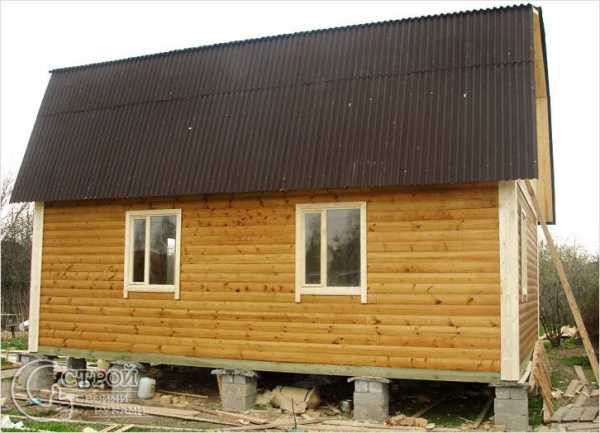

Незаглубленный столбчатый фундамент из бетонных блоков своими руками

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

  1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
  2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
  3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
  4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
  5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
  6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
  7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Инструкция по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

  1. Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
  2. Размечается контур основания. При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей. Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.

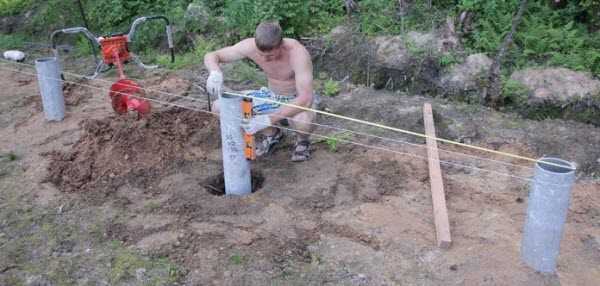

  3. При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
  4. После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
  5. Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
  6. Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
  7. Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
  8. После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.

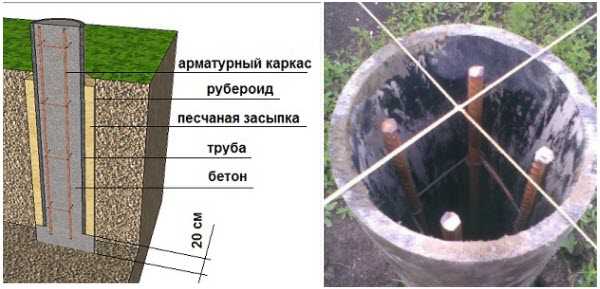

  9. Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.

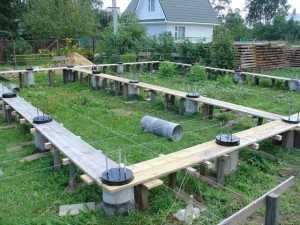

  10. На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Отличия в установке столбчатого фундамента для бани и дома

Сделать столбчатый фундамент своими руками под установку легкой каркасной конструкции дома, а также беседки или бани – лучший вариант как в плане надежности, так и по цене.

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Нюансы и частые ошибки строительства столбчатого фундамента

Прежде чем сделать окончательный выбор в пользу фундамента на столбах, необходимо учесть ряд важных параметров:

  • вес здания вместе с фундаментом;
  • уровень грунтовых вод;
  • глубина промерзания;
  • склонность грунта к пучению.

Для проведения всех расчетов можно воспользоваться любой из многочисленных бесплатных программ, которые легко найти и скачать в интернете. Также можно руководствоваться и специализированными справочниками. До начала работ следует составить четкую схему, согласно которой будет устанавливаться столбчатый фундамент своими руками. В ней должно быть отражено как общее количество опор, так и места их размещения.

Монтаж опор под строительство дома или коттеджа нужно всегда осуществлять ниже глубины промерзания. Для получения надежного столбчатого основания важно использовать высококачественные материалы. Не применяйте песок с примесью глины. При выборе цемента в магазине обращайте внимание прежде всего на срок годности, а не на низкую стоимость по акции. Все это в итоге влияет на прочность опор и может вызвать их разрушение.

Не следует возводить блочный фундамент для дома, особенно на пучинистом грунте

Когда здание строится на грунте, склонном к пучению, важно успеть все работы по его возведению сделать в один сезон. Поэтому рекомендуется начинать установку основания поздней весной или в начале лета – сразу после того, как земля прогреется.

muzhik-v-dome.ru

Замена столбчатого фундамента своими руками

Сегодня многие застройщики выбирают возведение под свой дом именно столбчатого фундамента в силу его дешевизны. К тому же такое основание строится достаточно быстро - всего лишь за 1 день. Подобный фундамент считается идеальным для возведения на непучинистом грунте садовых и дачных домиков, легкой бани, жилых домов из бруса небольшого размера. Но бывают случаи, когда столбчатый фундамент начинает быстро разрушаться, заваливаться на бок или выпирать. В подобных условиях единственным методом предотвращения дальнейшего проседания основания является замена столбчатого фундамента.

Содержание:

  1. Необходимость замены столбчатого фундамента
  2. Методики замены столбчатого фундамента
  3. Выбор нового фундамента для дома
  4. Замена столбчатого фундамента своими руками

Необходимость замены столбчатого фундамента

Многие сельские дома, что были построены в прошлом веке, имеют в качестве основания примитивный столбчатый фундамент. Подобное древнее строение представляет из себя стояны из кирпича или камня, зачастую достаточно ветхие, ненадежные и давно отжившие себя. Они требуют немедленной замены на более прочный, качественный и надежный фундамент. Самая главная причина разрушения столбчатого фундамента – осадка, что закономерно вызывает изменение положения деревянного дома, появление трещин в стенах, заклинивание окон и дверей.

Данный процесс происходит от различных физико-механических и гидрологических изменений, которые проходят в нижнем грунте и уменьшают его несущие способности. Основание фактически перестает выполнять задачи, возложенные на него. Нередко изменения свойств почвы вызываются строительными работами, которые проводятся на приусадебной территории. Но такие проблемы присущи не только старым домам.

И при установке нового дома на столбчатый фундамент последний очень быстро начинает коситься или проседать и тянуть за собой дом. Особенно если речь идёт о больших и тяжелых брусовых домах (9 на 9 метров и больше) и коттеджах. В этих случаях такое основание категорически не рекомендуется применять, ведь идет существенная нагрузка, и тут рациональнее обустроить свайно-винтовой или ленточный фундамент. Также нерационально возводить столбчатый фундамент на пучинистом грунте.

Хочется сразу оговориться, что в этом чаще всего нет вины мастеров, которые выполняли возведение. Это связано с явлением пучения грунта при его оттаивании после зимнего замерзания. Земля раньше оттаивает с южной стороны дома, выдавливая вверх южные столбики, которые оказываются на рыхлой размершей земле, пока северные столбы стоят на своем месте на твердом промерзшем грунте.

Даже если вы вкопаете на 2 метра в землю и зальете бетоном асбестовые трубы, прочные на сжатие и изгиб, они не смогут противостоять пучению грунта. Все равно будет нарушаться уровень столбиков по горизонту, и происходить перекос дома в целом. В этом случае фундамент не подлежит ремонту и бессмысленно пытаться выровнять столбы основания, вам нужно запомнить: если блоки двинулись хоть один раз, то они будут каждый год после зимы менять своё горизонтальное положение, и его необходимо поскорее заменить.

В таких случаях единственное верное решение состоит в замене фундамента. Эту процедуру относят по праву к радикальным мерам, призванным восстановить безопасность и надежность дома, а также увеличить срок его эксплуатации. Однако при этом стоит запомнить, что замену основания целесообразно проводить для построек, конструкция которых после замены грунта может прослужить еще несколько десятилетий.


Методики замены столбчатого фундамента

Как правило, замена столбчатого фундамента на другой занимает по срокам от 5 до 10 дней, причем подъем жилого дома проводится снизу, что позволяет работникам не разбирать пол, облегчая таким образом работу. А вот замена основания при оседании внутренних стен жилого дома требует для исправления дефекта вскрыть напольное покрытие.

Существует несколько методик проведения замены фундамента под деревянной постройкой:

  • Косметический ремонт — самая простая методика, которая не предполагает больших финансовых вложений. В этой ситуации нужно попросту вырезать прогнивший участок, а вместо него вставить подходящий деревянный элемент. Однако необходимо учитывать, что при подобной частичной замене основания неизбежно нарушается целостность дома.
  • Разборка стен представляет вид строительных работ, что предполагает осуществление полного демонтажа стен, после которого производят замену нижнего венца сруба. Метод надежный, но от мастеров требует изрядного терпения и времени на проведение разборки и сборки строения.
  • Разборка фундамента. Для этого придется снять слой в 20 сантиметров, заменить деревянные венцы и после этого восстановить основание под домом.
  • Замена венцов с помощью поднятия постройки домкратом считается самым популярным методом, согласно отзывам о замене столбчатого фундамента, так как позволяет заменить фундамент качественно и быстро.

Выбор нового фундамента для дома

Важно понимать, что процедура замены фундамента дома является сложным процессом, который требует тщательной подготовки. Для начала стоит определиться с конструкцией будущего основания, которое заменит старый столбчатый фундамент. Различают такие виды фундамента, которые подходят для деревянных домов:

  1. Столбчатый фундамент представляет собой систему столбов, которые устанавливают в местах максимальной нагрузки – точках пересечения стен. Столбы изготавливают из камня, бетона или кирпича и устанавливают на расстоянии близко 1-2 метров. Он приспособлен для поддержания легких жилых домов с деревянными, каркасными или щитовыми стенами, что не создают значительных нагрузок на основание. Невзирая на простоту, столбчатые фундаменты можно выбирать для обеспечения надежной опоры для дачного или садового домика, а также других хозяйственных построек.
  2. Буронабивной свайный фундамент является разновидностью столбчатого основания, только в качестве несущих элементов применяются асбестоцементные трубы, что наполнены специальной смесью. Конструкция подобного основания состоит из свай и ростверка, что их соединяет. Несущие элементы располагаются аналогично под самыми значимыми точками дома, к примеру, в местах, где пересекаются капитальные стены, и на углах строения. Буронабивной свайный фундамент считается оптимальным для зданий на грунте с высокой водой.
  3. Свайный винтовой фундамент считается наиболее интересным видом основы дома, так как изначально предназначался для военных целей. Сегодня такой фундамент широко применяется в гражданском строительстве и ценен тем, что вы можете его использовать на любой местности, даже на неровном участке с перепадами высоты. К тому же невысокая цена замены столбчатого фундамента на свайный винтовой и возможность неоднократного применения винтовых свай — дополнительные достоинства такого фундамента. Недостатком считается наем спецтехники.
  4. Ленточный фундамент позволяет строить тяжелые дома и вместе с этим обеспечивает высокую надежность и защищенность дома. Самый популярный мелкозаглубленный ленточный фундамент бывает монолитным и сборным. Сборные конструкции изготавливают из бетона на основе опалубки, монолитные — из блоков железобетона и бетона.


Замена столбчатого фундамента своими руками

Безусловно, осуществить замену старого столбчатого фундамента можно и самостоятельно, но вы должны быть уверены в собственных силах. В этом случае вам понадобится представленная ниже информация, так как она позволяет ориентироваться в вопросе замены фундамента и контролировать ситуацию.

Подготовительные работы

Не смотря на создание надежного фундамента и проведение правильных расчетов при его закладке, иногда на фасаде жилого дома появляются небольшие трещины, искривляются подоконники, цоколь и прочие горизонтальные линии. Это говорит об оседании дома под столбчатым фундаментом и требует проведения немедленной замены основания.

Однако перед тем как приступить к работе, необходимо убедиться, что деформация основания уже прекратилась. Для этого на смоченной водой поверхности установите поперек трещины маяки из гипса. Наблюдайте в течение двух недель за этими маяками: если трещины на них не образовались, то деформация дома закончилась, и вы можете смело приступать к замене столбчатого фундамента своими руками.

Поднять дом вы можете и без специальной строительной техники, стоит просто задействовать гидравлические домкраты, которые способны развивать достаточное усилие, которое позволяет поднимать груз массой 10 тонн. При их отсутствии не целесообразно задумываться над покупкой такого оборудования, так как эту технику можно арендовать в любом железнодорожном депо.

Также вам понадобиться стальной лом, кувалда, клинья – инструменты, которые по большей части нужны для разборки старого фундамента. Чтобы создать временные опоры, вы можете использовать массивные брусья, чурки, кирпичи, а также доски различной толщины, которые играют роль прокладок. В качестве площадки под установку домкрата можно применить сбитые в щит брусья и доски, либо любой прочный материал.

Для равномерной передачи на нижние венцы дома усилия от штока домкрата потребуется вырезать стальную пластину, что имеет толщину не менее 5 миллиметров. Если вам предстоит работать со столбчатым основанием с забиркой, то перед началом работ последнюю придется разобрать. Также на этапе подготовки рекомендуется вынести из дома все тяжелые вещи, мебель и разобрать полы.

Подъем деревянного дома

Поднимают постройку с помощью домкратов. Их принято устанавливать с обеих сторон дома на расстоянии 0,5 метра от его углов. Домкраты позволяют равномерно поднять дом, иначе бревна нижней обвязки при неравномерном подъеме будут прогибаться, что приведет к их разобщению и последующей поломке. Домкрат следует устанавливать в местах, где дерево не повреждено гнилью.

Помните, что необходимо устанавливать прокладки в виде стальных пластин, чтобы усилие правильно передавалось на бревна от штока домкрата. Вместо металлических пластин вы можете взять отрезки деревянных брусков. Домкраты фиксируют на предварительно подготовленной опорной площадке, при необходимости их нужно заглубить в грунт, чтобы придать ей максимальной устойчивости.

Число отрезков бревен, которые используются для устройства временных опор, зависит от выбранной технологии подъема дома. Если вы планируете сразу поднять всю постройку, то количество временных опор должно превышать в два раза число столбов фундамента. Опору собирают из отрезков бревен, как обыкновенный колодец

Высота опор должна превышать на 10-15 сантиметров разность расстояния от поверхности почвы до высоты домкрата, потому что при подъеме дома опоры будут оседать, вдавливаться при этом в грунт. Поднимают дом по возможности с обеих сторон одновременно, равномерно, не больше чем на 1,5-2 сантиметра за раз. Полученный результат сразу же фиксируют временными опорами.

Если вы обнаружили в результате подъема дома перегибы нижних венцов, следует установить дополнительные домкраты. На этом этапе рекомендуется контролировать процесс, чтобы дом не повело в сторону, потому что при подъеме будет меняться его центр тяжести.

Стену нужно поднимать на высоту не меньше 6 сантиметров, вынуть сгнившие надставки и строение опустить на обрезки брусьев, которые поставлены на временные опоры. Между бревнами и брусьями прокладывают паклю, что обработана антисептиком, по ширине, которая равна двойной толщине бруса. Под предполагаемую ленту основания насыпается кирпичный бой и гравий в 10 сантиметров.

Когда вы подняли дом на достаточную высоту и его закрепили надежно с помощью временных опор, можно приступить к демонтажу старого столбчатого фундамента. Нужно разбить бутовую и кирпичную кладку, используя зубила, лом и прочие инструменты, удобные в работе. Старые столбы выкапывают или вытаскивают из грунта, раскачивая их в разные стороны. Часть материалов, которые сохранили свои качественные показатели, вы можете применять для формирования нового основания.

Возведение нового основания

Рассмотрим замену столбчатого фундамента на ленточный мелкозаглубленный фундамент, который подходит лучше всего для одноэтажных домов. Как следует из названия, этот тип фундамента считается чем-то средним между незаглубленным и капитальным заглубленным ленточным фундаментом. Он представляет из себя монолитные полосы железобетона, которые идут по периметру жилого дома и в местах, где будут располагаться впоследствии несущие стены.

Теперь поговорим о преимуществах ленточного мелкозаглубленного фундамента:

  1. Ленточный мелкозаглубленный фундамент является экономичным решением. Если сравнивать это основание с заглубленными видами фундамента, то он обойдется вам дешевле в два-три раза.
  2. Мелкозаглубленный фундамент предполагает меньшие объемы работ, чем возведение заглубленного фундамента. Сюда относится и скромные земляные работы, и легкость обустройства опалубки. Поэтому сроки замены фундамента существенно сокращаются.
  3. Мелкозаглубленный фундамент ленточного типа позволяет в отличие от незаглубленных оснований сделать небольшой подвал в жилом доме, а также он подвержен в меньшей степени пучинистым явлениям.

Строительство нового основания следует начинать с проведения земляных работ: выкопайте траншею, глубина которой должны превышать в обязательном порядке глубину, на которой располагалась подошва старого основания. Траншею выкапывают П-образную – это нужно для формирования каркаса с арматурой для объединения в одну жесткую конструкцию всех участков фундамента.

Если предполагается возведение новых построек, примыкающих к дому, то необходимо рыть траншею, исходя из проектной документации. На дне траншеи обустройте песчаную подушку. Затем приступают к изготовлению и установке опалубки. Проще всего изготовить её из досок, что оструганы с одной стороны. Они легко сбиваются в щиты нужного размера. В таком случае и стоимость замены столбчатого фундамента будет ниже. Для их монтажа используют распорки и опорные колья, что нужно вбить по периметру траншеи.

Тщательно выверяйте правильность вертикального и горизонтального положения каждого щита. Затем нужно гидроизолировать внутренние части опалубки толем или прочим материалом и приступить к армированию нового мелкозаглубленного фундамента. Для этого применяют стальные арматурные прутья, что имеют диаметр близко 14-16 миллиметров. Прутья связывают в каркас с помощью гладких прутов с сечением 8-10 миллиметров.

На данном этапе очень важно выдерживать расстояние от продольных прутков до будущей поверхности ленточного фундамента. Обычно его принимают равным 5 сантиметрам – этого достаточно, чтобы обеспечить надежную защиту металла от коррозии. Когда каркас будет готов, можно залить опалубку бетоном. При этом избегайте образования воздушных пустот в растворе, поэтому каждые 200 миллиметров уплотняйте раствор.

Опалубку можно снимать через 3 дня после заливки бетона. Затем следует верхнюю и боковые части фундамента гидроизолировать рубероидом или мастикой. Пазухи засыпьте песком и защитите с внешней стороны отмосткой. После того как бетон приобретет достаточную прочность (близко двух недель), нужно уложить на первый элемент ленточного фундамента доски, на которые следует установить временные опоры.

Нагрузка нового фундамента

После установки нового фундамента можно приступать к его нагрузке. Действуйте по схеме замены столбчатого фундамента - одновременно двумя домкратами или каждым из них последовательно. Приподнимите угол здания, пока не освободятся клинья, осторожно их вытащите, потом постепенно разгрузите домкраты, опуская каждый угол здания на новый гидроизолируемый фундамент.

При выполнении нагрузки нового фундамента контролируйте отметки верха основания и применяйте при необходимости пропитанные антисептиком прокладки из дерева или защищенные от коррозии металлические элементы, если после приложения нагрузки отметка верха ниже требуемой. Или подтесывайте нижний венец, если получится, что отметка верха выше необходимой.

Таким образом, если вы обнаружили, что старый столбчатый фундамент стал разрушаться, на цоколе дома появились трещины, а само здание начало коситься на одну сторону, вам следует незамедлительно заменить старое основание. Тип нового фундамента вы можете выбрать среди нескольких вариантов – аналогичный старому столбчатый фундамент, буронабивной свайный, свайный винтовой или ленточный. Но предпочтительнее всего обустроить мелкозаглубленный ленточный фундамент.

strport.ru

Столбчатый фундамент своими руками: пошаговая инструкция

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

Столбчатый фундамент своими руками пошаговая инструкция в 7 этапов

Преимущества, недостатки столбчатого фундамента

Для небольших домашних построек, таких как каркасный дом, гараж, летняя кухня, баня, хозяйственный блок, садовый домик, беседка, навес, терраса нет необходимости начинать строительство мощного фундамента. Для строений, у которых удельное давление на площадь поверхности не превышает 100 кг/м3, целесообразно использовать опорно-столбчатый фундамент. Такой вид основания значительно дешевле, проще, поэтому оптимально подходит для монтажа своими руками.

Строительство столбчатого фундамента собирает много положительных отзывов, из них можно выделить ряд положительных:

  1. Простая пошаговая инструкция поможет спроектировать, рассчитать, сделать его самостоятельно.
  2. Также нет необходимости в специальной технике, оборудовании.
  3. Подходит практически для любых грунтов, в том числе промерзающих.
  4. Не нуждается в дорогостоящей изоляции.
  5. Позволяет использовать неровные, холмистые участки. А значит, нет необходимости выравнивать ландшафт.
  6. Меньше дополнительных работ (например, не нужно рыть котлован).
  7. Минимальная физическая нагрузка.
  8. Самые короткие сроки возведения.
  9. Способен выдержать достаточно крупную нагрузку.
  10. Конструкция обусловливает долговечность (может прослужить более полувека) и прочность.
  11. Устройство столбчатого фундамента позволяет разместить помещение находится высоко над поверхностью, что предохраняет от затопления.
  12. Легче прокладывать инженерные коммуникации.
  13. В итоге получаем очень экономичную версию.

Одновременно опорно-столбчатый фундамент выявляет мало недовольств. Здесь можно назвать:

  1. Нагрузка от капитальных, тяжёлых кирпичных, многоэтажных зданий не рассчитана на данную технологию.
  2. Исключается создание подвальных помещений.

1. Рассчитываем глубину заложения

Если размер, форму столба в основном можно выбрать из соображений удобства, практичности, то глубину необходимо рассчитывать своими руками. В первую очередь она зависит от грунта.

Рассчитывая глубину заложения опорно-столбчатого фундамента, советуем обращать внимание на такие его свойства:

  1. Среднюю глубину промерзания, указанную для данной местности.
  2. Вид, состав, подвижность. Предпочитается песчаный – у него лучше несущая способность, не скапливает грунтовые воды.
  3. Торфяные, илистые виды почвы не подходят, они не справятся с нагрузкой, нужно частично либо полностью сделать ее замену на песчаную.
  4. При высоком уровне вод нужно сделать дренаж, обязательную гидроизоляцию.
  5. Будущая нагрузка от строения учитывается вместе с интерьером, включает также само основание.

Заглубленным называется опорно-столбчатый фундамент, который погружен в почву на 0,15-0,5 м больше уровня промерзания. Уровень промерзания берется согласно региону. Также в расчет добавляется 0,2-0,3 м для песчаной подушки. Мелкозаглубленный столбчатый фундамент, погруженный на 0,5-0,7 от толщины промерзания, используется для строений легкой нагрузки. Особенно, если столбчатый фундамент для каркасного дома неспособен противостоять морозу.

Расчетная глубина промерзания непучинистого грунтаРасчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенцииГлубина заложения фундамента
до 2-х метровдо 1 метра0,5 м
до 3-х метровдо 1,5 метра0,75 м
более 3-х метровот 1,5 до 2,5 м1 м
от 2,5 до 3,5 м1,5 м

Расчеты по будущему основанию

Для начала строительства столбчато-ленточный фундамент требует вычислений для будущих размеров, объема, характеристик, количества материала. Для этого сначала проектируют материал строения, его высоту, количество этажей, тип перекрытий, кровли, вес внутреннего обустройства интерьера, снега в этой местности, значение веса в ключевых точках, сопротивление грунта.

Нагрузка на столбчато-ленточный фундамент в среднем равняется 0,5-0,6 кг/см2. Если суммарный вес строения плюс ее основы разделить на это значение, получим необходимую площадь основания. Поскольку площадь колонны своими руками делается по удобству, разделить на нее полученное значение, получится количество нужных столбов. Детальный точный учет своими руками всех вышеописанных параметров лучше сделать, используя соответствующий пошаговый онлайн калькулятор.

2. Необходимые материалы

Чтобы опорно-столбчатый фундамент выполнить быстро, качественно, работая своими руками, нужно уже заранее запланировать необходимые материалы, инструменты, строительные приспособления. Для столбов пригодны различные материалы: деревянные сваи, бетонный раствор, блоки 20х20х40 см, кирпич, трубы из металла или асбеста, бутовый камень. Монолитный вариант опор требует запастись необходимым объемом цемента, песка, щебня, арматуры, доски для опалубки. Для строительства столбчатой конструкции фундамента своими руками набор подручных принадлежностей элементарный:

  1. рулетка;
  2. уровень;
  3. шнур;
  4. уголок;
  5. лопата;
  6. кирка;
  7.  ручной или электрический бур;
  8. колышки.

Типы столбчатых фундаментов

Инструкция строительства опорно-столбчатого фундамента допускает использование совершенно разных материалов. Конечно, для самостоятельной работы можно выбрать, исходя из их доступности. Но знайте, что каждый имеет свои особенности при постройке колонны:

  • Деревянный столбчатый фундамент недолговечен, поэтому сейчас редко используется. Хотя легкие террасы удобно обустроить на деревянных столбах. Необходимый свайный диаметр – 0,15-0,2 м. Обязательно обработайте препаратами, пропитками против гниения, насекомых, горения. Для гидроизоляции подходят битумные мастики.
  • Столбчатый фундамент из кирпича используется для мелко- и незаглубленной колонны. Ширину делают не менее 0,38 м.
  • Самый надежный, популярный вариант своими руками – бетонные армированные колонны. Его виды — монолитный или столбчатый фундамент из блоков. Необходимая ширина столба – 0,4 м. Используются стандартные бетонные блоки 20х20х40. Трубы из металла, асбестоцемента, пластика служат в роли несъемной опалубки – внутрь вставляется арматура, заливается бетоном.

3. Разметка

Разметка под опорно-столбчатый фундамент происходит по правилам для других оснований, с тем отличием, что столбчатый фундамент с ростверком требует двухъярусной обноски. Нижний ярус – уровень столбов, верхний – уровень ростверка. Бечевки натягиваются так, чтобы они проходили по центру будущей колонны. Между ними расстояние, соответствующее проекту. Геометрически отбиваются перпендикулярные прямые.

В месте перекрещивания шнура по отвесу находят центр будущей колонны чтобы нитка не мешала проводить земляные работы, ее можно сместить на край скважины. В будущем она пригодится для общего уровня столбов, обозначения нижней границы ростверка. Сверху на одинаковом расстоянии натягивают вторую бечевку для обозначения верхней границы.

4. Рытье ям под столбы или бурение шурфов

Наконец, все приготовления закончены, начинаем строительство. Скважины под колонны, столбы, блоки 20х20х40 роют своими руками с помощью бура. Ямы глубиной до метра можно не укреплять. При большей глубине – копают откосы, вставляют дощатые крепления на распорках. Для этого берется ширина чуть больше необходимой. На дне рекомендуется делать расширение для пятки опоры, это усилит несущую способность.

5. Установка столбов, технология монтажа

Во-первых, нельзя забывать о препятствующей пучению подушке. Мелкозаглубленное основание особенно подвергается расширительным силам земли. Если грунт не осыпается, бетонный столб можно выливать прямо в земле, без использования опалубки. Иначе для нее используются такие виды материалов:

  • Доски.
  • Готовые металлические щиты.
  • Асбестовые, металлические, керамические трубы. Больше всего в отзывах советуют использовать данный способ, особенно при рыхлой, неустойчивой холмистой почве.
  • Рубероид. Сворачивается в рулон, снаружи укрепляется проволокой или арматурной сеткой.
    Монолитный вид колонны армируется продольно прутьями диаметром 12-14 мм, вертикально устанавливаются в яму и обвязываются хомутами.

Нельзя забывать о выступе над бетоном на 15-30 см, чтобы монолитно соединить столбчатый фундамент с ростверком. Бетон своими руками заливают согласно обычным стандартам.

Столбчатый фундамент из блоков скрепляют цементным раствором, причем пристально контролируют присутствие щелей. Столбчатый фундамент из кирпича также требует тщательного контроля вертикального уровня конструкции — ведь переустанавливать кладку в яме очень неудобно. После затвердевания для гидроизоляции покрывают двумя слоями битума или мастики.

6. Изготовление ростверка

Горизонтальное крепление, – ростверк, связывает столбы общей монолитной конструкцией. Тогда равномерно распределяется нагрузка и предотвращается поперечное движение дома. Обычно находится на некоторой высоте от земли. Для постройки также применяют различные наличествующие виды стройматериалов: деревянный брус, металлический профиль, монолитный бетон.

Если выбрали столбчатый фундамент с ростверком из бетона, по периметру дома, на месте несущих стен над землей крепят опалубку, сваривают арматурный каркас, заливают бетоном. Наконец, строительство столбчатого фундамента с ростверком готово.

7. Гидроизоляция столбчатого фундамента

Для продления строка службы необходима гидроизоляция со всех сторон. При формировании монолитных опор в земле можно использовать настеленные куски полиэтилена, рубероида. Основание из кирпича, дерева или бетонного блока 20х20х40 покрывают мастикой. Кроме этого, перед началом строительства стен, перекрытий опорно-столбчатый фундамент также проходит процедуру гидроизоляции.

Детальная пошаговая инструкция позволяет смело начинать строительство своими руками. Вы изучите все виды опорно-столбчатого фундамента, будете легко различать монолитный, свайный, столбчатый фундамент из кирпича, бетонные блоки и особенности их конструкции. Исключение составляет только расчет столбчатого фундамента,  из-за его тонкостей лучше проконсультироваться у специалиста.

homeframe.ru

Столбчатый фундамент своими руками: пошаговая инструкция + видео

При строительстве дачного дома или бани на участке, делая выбор между двумя видами фундамента: столбчатый или свайный, мы выбираем столбчатый. Такой выбор оправдан, при строительстве лёгкого сооружения, например, дачного домика. Большие объемы земляных работ, как при строительстве мелкозаглубленного ленточного фундамента, не потребуются, учитывая, что домик достаточно легкий.

Свойства грунта на участке под домом: переувлажнение грунта, его лёссовая структура (50% пылевых частиц), большое содержание перегноя и торфа, все это заставляет отдать предпочтение столбчатому фундаменту.

Как сделать столбчатый фундамент своими руками: пошаговый порядок работ

  1. Сначала выполняется планировка участка.
  2. На площадке снимаем слой дёрна или растительного грунта на глубину 15-25 см.
  3. Затем производим разметку будущего фундамента и определяем места для размещения столбов, их располагают под всеми углами дома, в местах примыкания и пересечения стен, а также там, где, по проекту, ожидается максимальная нагрузка на стены будущего дома. Столбы располагают по прямой линии, на расстоянии примерно 1,5-2,5 м. друг от друга.
  4. Глубину закладки столбов определяют с учётом глубины промерзания грунта на строящемся участке. Нижний конец столба опускается ниже уровня границы промерзания грунта на 15-25 см.
  5. Столбчатый фундамент для бани для большей прочности следует усилить. Поэтому, поверх столбов выполняется железобетонная или бетонная связка, так называемый ростверк. Иногда ростверк делают из деревянного бруса.

Ростверк считается высоким, если  он расположен  на столбах, которые выступают из грунта на 35-75 мм, строго горизонтально, причем грунта он не касается. Низкий ростверк устроен так, что лежит на грунте и опирается на столбы.

Предпочтительнее выполнение высокого ростверка. При этом возводится забирка. Между столбами фундамента делаются тонкие стены, выполненные из красного, хорошо обожжённого кирпича или бутового камня. Толщина этих стенок 20-30 см.

При наличии слабого грунта, необходимо под забирку выполнить песчаную «подушку» сантиметров 15-20. Забирку изнутри утепляют, для чего подсыпают грунт, шлак или керамзит.

Как и из чего делают столбы

Столбы можно изготовить из бетонной смеси, из металлических труб и стержней, из асбестоцементных труб, заполненных бетонной смесью,  из готовых бетонных столбов, из ошкуренных брёвен (желательнее из дуба или лиственницы).

Иногда требуется бурение скважин, а иногда столбы забиваются в грунт при помощи  специальной техники, тогда предварительное бурение скважин не производится.

Самый распространённый способ позволяющий возвести, столбчатый фундамент своими руками, осуществляется следующим образом:

  1. В пробуренную скважину или выкопанный колодец заливается бетонная смесь.
  2. Заполняется бутовым камнем и усиливается металлической арматурой.
  3. Выше уровня грунта столб выводят, используя бутовый камень или хорошо обожжённый красный кирпич.

Фундамент для дома, возведённый согласно всем правилам и технологиям, будет надёжным и прочным. Но у него имеется один недостаток. В доме, построенном на таком основании, невозможно получить большое подвальное помещение. Там доступно лишь устройство небольшого подполья для хранения овощей.

P.S. А на десерт предлагаю посмотреть видео-ролик: Столбчатый фундамент – легко!

stroyusnulya.ru

Столбчатый фундамент своими руками: пошаговая инструкция

При сооружении небольших домов, изготовленных из бруса, либо по каркасно-щитовой технологии, легких сборных конструкций и хозяйственных построек, чаще всего, в качестве основы, используют столбчатый фундамент. Его популярность обусловлена простотой возведения, экономичностью и низкой трудоемкостью. Построить столбчатый фундамент своими руками может даже начинающий, не имея опыта и специальных навыков. Кроме того, для такой работы не потребуется тяжелая техника и специальный инструмент. Рассмотрим пошаговую инструкцию по возведению столбчатого фундамента своими руками.

Особенности столбчатого фундамента

Основными несущими элементами фундамента такого типа являются столбы, для изготовления которых используют древесину, кирпич, трубы, бутовый камень, монолитный бетон или готовые блоки. Выбор определенного материала зависит от конструктивных особенностей возводимого здания, величины нагрузки и предполагаемых затрат на строительство.

Форма столбов может быть прямой или в виде усеченного конуса, который устанавливается широкой стороной вниз. Это препятствует их выдавливанию при замерзании почвы, что особенно важно, если требуется строить столбчатый фундамент своими руками на пучинистых грунтах.

Расчет столбчатого фундамента

Прежде чем начинать строительство столбчатого фундамента, следует определиться с формой и материалом столбов, рассчитать их количество, глубину заложения и другие параметры. Для определения всех данных необходимо знать, конструктивные особенности возводимой постройки, характеристики грунта, глубину его промерзания и линию грунтовых вод.

Основные этапы строительства

  1. На первоначальном этапе возведения столбчатого фундамента проводится подготовка территории, которая заключается в очистке участка от мусора, выемке верхнего слоя грунта и устранении неровностей с помощью подсыпки. Если строительство осуществляется на площадке с глинистой почвой, то потребуется устроить дополнительную подсыпку.
  2. Затем выполняют разметку участка: в соответствии с чертежами закрепляют оси, контролируя при этом симметричное расположение диагоналей и проверяя углы, которые должны быть 90 °. После определяются участки, где будут установлены столбы. Они должны находиться под углами сооружения, в местах пересечения и примыкания несущих стен и там, где предполагается воздействие наибольшей нагрузки на перегородки конструкции. Ямы роют или вручную, или с помощью техники.
  3. Расчет глубина закладки столбов зависит от степени промерзания грунта и располагается ниже этого значения на двадцать сантиметров. Если эта величина составляет меньше метра, то укреплять стенки ям дополнительно не требуется. В ином случае шурф копают с откосами, которые фиксируют досками.
  4. Вид работ на следующем этапе зависит от того, какой материал был выбран для возведения опор. Если столбчатый фундамент возводят, используя монолитный бетон, то устанавливается съемная опалубка, для которой применяют доски, влагостойкую фанеру, листы железа или ДСП. Одним их вариантов является использование различных труб в качестве несъемной опалубки.
  5. Армирование производят металлическими стержнями толщиной 10—14 мм в продольном направлении с обязательным устройством горизонтальных перемычек из проволоки диметром 6 мм. Для того чтобы связать каркас столба и ростверка предусматривают выход арматуры над поверхностью примерно на 150 мм.
  6. После заливают фундамент, для чего готовят раствор из цемента, песка, воды и гравия. Все компоненты перемешивают вручную или с помощью бетономешалки. Можно также воспользоваться готовым бетоном, который заливают послойно, утрамбовывая специальным приспособлением. Перед тем, как заливать фундамент, необходимо выполнить гидроизоляцию из рубероида: для влажных грунтов — в два слоя, для остальных — достаточно одного.
  7. Затем выполняют монтаж ростверка, для чего обрезками арматуры соединяют перемычки, сваривают их монтажными петлями и устанавливают опалубку, предварительно сделав каркас. Для набора нормативной прочности следует выждать время, а после выполнить гидроизоляцию и засыпать яму грунтом.

При использовании в качестве столбов готовых блоков или кирпича, их связывают цементным раствором, предварительно подготовив основание из щебня и песчаную подушку. Такой вид фундамента нельзя возводить на подвижных и водонасыщенных грунтах, а также при строительстве массивных сооружений.

Для предотвращения попадания холодного воздуха, дождя или снега в пространство под домом, из кирпича выполняют забирку, в которой предусматривают вентиляционные отверстия.

Видео инструкция как залить столбчатый фундамент

thefundament.ru

Столбчатый фундамент своими руками - как сделать

Современных собственников загородных участков нельзя упрекнуть в невнимании к организации надежного фундамента, скорее наоборот. Если проехать по любому поселку, увидишь монолитные железобетонные тяжелые фундаменты, и что удивительно даже под легкими строениями, под банями и хозяйственными постройками. Однако все должно быть в меру. Например, для любого легкого строения вполне подойдет качественный и надежный фундамент. В данной статье мы рассмотрим, как правильно сделать столбчатый фундамент своими руками.

Основные достоинства:

  • Надежность, обеспечивающая длительный срок эксплуатации строения;
  • Универсальность решения, позволяющая применять данный тип фундаментов практически при всех видах грунта (кроме пучинистых) и на любом ландшафте;
  • Экономичность. Столбчатый фундамент самый дешевый вид основания здания. Экономия финансовых средств существенная, так как он дешевле других видов в 1,5-2 раза;
  • Отсутствие большого объема подготовительных работ и минимальный процесс гидроизоляции;
  • Простота монтажа. Этот тип фундамента под силу возвести даже одному человеку;
  • Высокая скорость проведения работ.

Недостатки:

  • Фундамент столбчатого типа практически исключает возведение погреба или подвала;
  • Решение подходит идеально только для легких строений.

Расчет

Расчет столбчатого фундамента

Главной задачей, которую необходимо решать перед тем, как начать строительство любой столбчатый фундамент – это производство расчета конструкции. Глубина заложения столбов зависит от грунта на участке и его прочности. Обычно глубину определяют глубиной промерзания почвы.

Если фундамент возвести на недостаточную глубину, то возможна из-за промерзания грунта деформация фундамента, возникновения трещин в нем и угроза всему строению. При проведении расчетов обязательно учитывать вес будущего строения.

Основные типы конструкций подходящих для столбчатых фундаментов:

  • Строения, которые имеют не больше двух этажей;
  • Террасы, беседки, хозяйственные постройки и бани;
  • Различные каркасные легкие конструкции, такие как теплицы, цеха и различные навесы.

Перед тем как сделать столбчатый фундамент, необходимо оценить, какой именно вид конструкции более приемлем в Вашем конкретном варианте. Выбор напрямую зависит исходных материалов, которые есть в распоряжении собственника, его профессиональных навыков и финансовых возможностей. Столбы фундамента можно сделать из различных материалов: дерева, кирпича, монолитного бетона. Деревянное бревно обязательно нужно предварительно обработать антисептиком или обжечь, чтобы предотвратить быстрое гниение древесины. Дополнительно можно использовать разные гидроизоляционные материалы для защиты.

Два популярных вида столбчатых фундаментов:

  1. Монолитный. Пользуется наибольшей популярностью у индивидуальных застройщиков, так как является лучшим материалом для фундамента. Он обеспечит максимальную прочность на сжатие, при армировании – и на растяжение.
  2. Кирпичный. Один из самых доступных по технологии из всех видов столбчатых оснований. Если брать в сравнении с деревянным фундаментом, то конструкция из кирпича будет намного долговечнее, и может прослужить до 100 лет. Так как такой фундамент более прочный, то можно возводить домик с двумя уровнями помещений.

Однако следует упомянуть и недостатки кирпичного основания – это тяжелая работа закладке, большое количество земляных работ, низкая сопротивляемость подвижным грунтам. В результате дом или другое строение могут даже сместиться. Ну и еще одним недостатком является приобретение для кладки специального пережженного кирпича, который сегодня стоит недешево и достать его нелегко. Минимальный размер столбов из кирпича 500х500 мм.

Столбчатый фундамент монтируется также из камня плитняка или бутового камня. Минимальный размер опорных столбов должен быть 600х600 мм.

Столбчатые фундаменты сверху связывают ростверком, для распределения нагрузки между столбами. Этот очень важный момент возведения конструкции, так как именно равномерное перераспределение усилий при помощи ростверка будет основополагающим для дальнейшего строительства.

Технология и этапы обустройства

Технология и этапы обустройства столбчатого монолитного фундамента

Подготовительные работы

Начинают с очистки участка. Если на участке есть глинистые грунты, то они понадобятся для обустройства подсыпки. После очистки, производят планировку. Снимают все неровности, а ямы подсыпают грунтом. Далее проводят разбивку под фундамент с закреплением осей в соответствии проектной документацией. Точность разбивки нужно контролировать измерением диагоналей и проверять углы фундамента, которые должны быть 90 градусов.

Ямы для фундамента роют вручную или при помощи экскаватора. Располагают ямы исключительно по осям. При глубине столбов не более 1 метра можно обойтись и без дополнительных креплений стенок. Более 1 метра шурфы копают с откосами и обустраивают из досок крепления с распорками (для предотвращения осыпаний грунта). По ширине отверстие должно быть больше планируемого фундамента. Это нужно для обеспечения возможности монтажа опалубки и распорок.

Устройство опалубки

Для опалубки используются доски толщиной до 40 мм, имеющие ширину 100-150 мм. Монтаж делают ровной стороной к бетону. Для опалубки можно применять влагостойкую фанеру, ДСП, листы железа. В виде несъемной опалубки также применяют железные и асбестоцементные трубы, диаметром от 100 мм.

Армирование и заливка бетоном фундамента

Столбы армируют в продольном направлении стержнями диаметром 10 -14 мм, с обустройством горизонтальных перемычек. В качестве перемычек применяют проволоку диаметром 6 мм. Для связи каркаса столба и ростверка обеспечивают выход стержней над фундаментом на 150 мм. Бетон заливают послойно, по 200 мм с использованием ручных вибраторов, для обеспечения однородности смеси и удаления воздуха из раствора. Обязательно проводят гидроизоляцию фундамента рубероидом или любым другим доступным материалом. Если на участке грунты влажные гидроизоляцию необходимо проводить двойным слоем.

Монтаж ростверка

Выполняют монолитный пояс с применением железобетонных балок или льют монолитным. До начала обустройства пояса перемычки соединяют друг с другом с помощью обрезков арматуры, сваривая их монтажными петлями. После этого монтируют опалубку, делают каркас из арматуры и производят заливку бетоном.

После того, как бетон наберет нормативную прочность, и будут проведены гидроизоляционные мероприятия, засыпают ямы грунтом и переходят к монтажу плит перекрытия.

Обустройство стенки между фундаментными столбами

Для предохранения пространства под домом от снега, дождя и холодного воздуха возводят стенку между фундаментными столбами. Делают ее, как правило, из кирпича. В стенках фундамента устраивают технологические отверстия для вентиляции и подвода коммуникаций. Со столбами забирку не связывают, так как при осадке могут возникнуть трещины.

stroysvoimirukami.ru
