Аварийная осветительная установка с генератором. Световая башня. Столб света. Официальный сайт.

Световая башня — это мобильная пневмо-опорная конструкция цилиндрической формы, изготовленная из светорассеивающей ткани. Источником пневмо-наддува служит встроенный в конструкцию компрессор с электрическим приводом, который создает избыточное воздушное давление в полости цилиндра, чем и поддерживает конструкцию в вертикальном положении.

Электрическую энергию компрессор получает от бензинового электрогенератора, который питает и осветительный прибор установки. Кроме того, имеющийся запас мощности генератора, позволяет подключать к нему внешних потребителей мощностью до полутора киловатт. Это могут быть лампы дополнительного освещения, электроинструменты и электроприборы.

В качестве источника света в аварийной осветительной установке «Световая башня» используются мощные натриевые или металлогалогенные лампы. Лампы закреплены в верхней части тканевого цилиндра и при его наполнении воздухом поднимаются на значительную высоту. Выбор ламп именно такого типа обусловлен их высокой световой отдачей.

В отличии от обычных ламп накаливания, где излучателем света является раскаленная вольфрамовая нить, в натриевых и металлогалогенных лампах телом, излучающим свет, является газовый разряд. В натриевых лампах это — дуговой разряд в парах металлического натрия, в металлогалогенных — разряд в парах ртути с примесью специальных излучающих добавок из галогенидов некоторых металлов (галогениды металлов — соединения металлов с химическими элементами группы галогенов типа фтор, бром, йод и других).

Основное различие этих ламп с точки зрения потребителя — цвет излучения. Натриевые лампы светятся ярким оранжево-желтым цветом, в то время как металлогалогенные дают практически натуральный дневной свет. С технической точки зрения газоразрядные лампы приведенных типов сложнее в устройстве, чем лампы накаливания и требуют специальной аппаратуры запуска.

Отечественными и зарубежными производителями выпускаются насколько десятков разновидностей осветительной аппаратуры с применением надувного светорассеивателя. Они отличаются основным назначением, устройством и техническими характеристиками. Так имеются осветители в виде светящегося шара или тарелки, установленные на телескопической мачте, осветители в виде шара, подвешиваемого к высотным конструкциям и даже в виде светящегося летающего шара, наполненного гелием.

Однако, название «Световая башня» — это зарегистрированное торговое наименование осветительной установки одного из российских производств. Аварийная осветительная установка «Световая башня» разработана конкретно под нужды аварийно-спасательных служб, она может эксплуатироваться во всех климатических зонах России, в любых погодных условиях. Освещаемая площадь — до 20.000 квадратных метров.

В транспортном положении установка вместе с генератором имеет габариты (мм) — 650х450х800. Вес, в зависимости от комплектации, составляет от 23 до 62 килограммов. Предусмотрена установка колесной пары для транспортировки.

Осветительные столбы для города, коммерческих объектов и частного сектора

Для освещения городских автодорог разработана специальная схема установки фонарей, в которой предусмотрены определенные интервалы между отдельными источниками света.

Товарный ассортимент опорных столбов для осветительных конструкций широк и разнообразен. Среди многочисленных моделей потребители этой категории продукции без труда выбирают подходящие варианты для освещения городских кварталов, частного сектора или коммерческих объектов. В зависимости от целевого назначения столбы имеют соответствующие технические параметры, внешнее исполнение, тип обработки наружных поверхностей и крепежи для светильников.

Опоры освещения для города

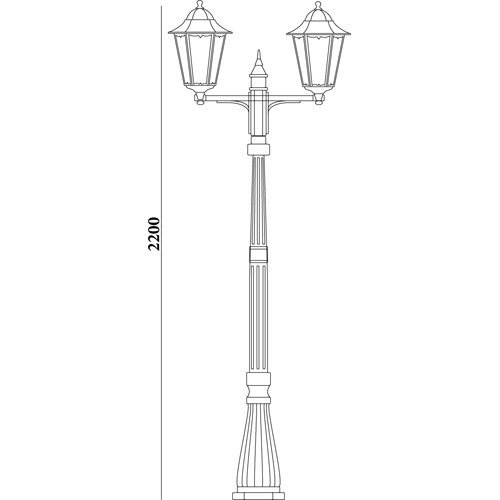

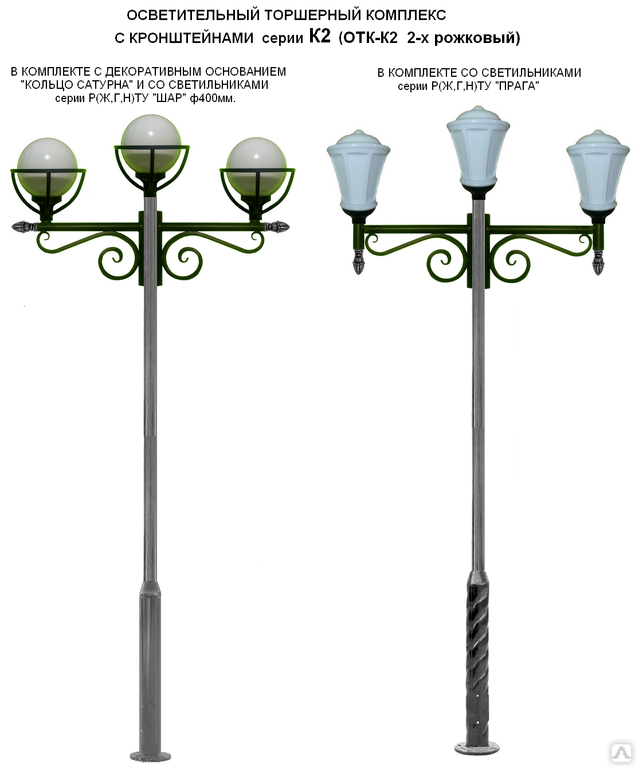

В городе целесообразно применять декоративные опоры с кронштейнами для монтажа нескольких светильников. Специфика городского освещения связана с плотностью застройки и затрудненным подключением электропитания внутренним способом.

Для освещения городских автодорог разработана специальная схема установки фонарей, в которой предусмотрены определенные интервалы между отдельными источниками света, защита водителей от ослепления и достаточная освещенность для движения в ночное время. Автомагистрали с высокой плотностью круглосуточного потока оснащаются фонарями, расположенными в 1 м от бордюра. При отсутствии бордюра столб освещения устанавливается на расстоянии 1,75 м от края асфальта. Стандартные трассы с ограниченным потоком освещаются источниками, отстоящими от дороги на расстояние 600 м.

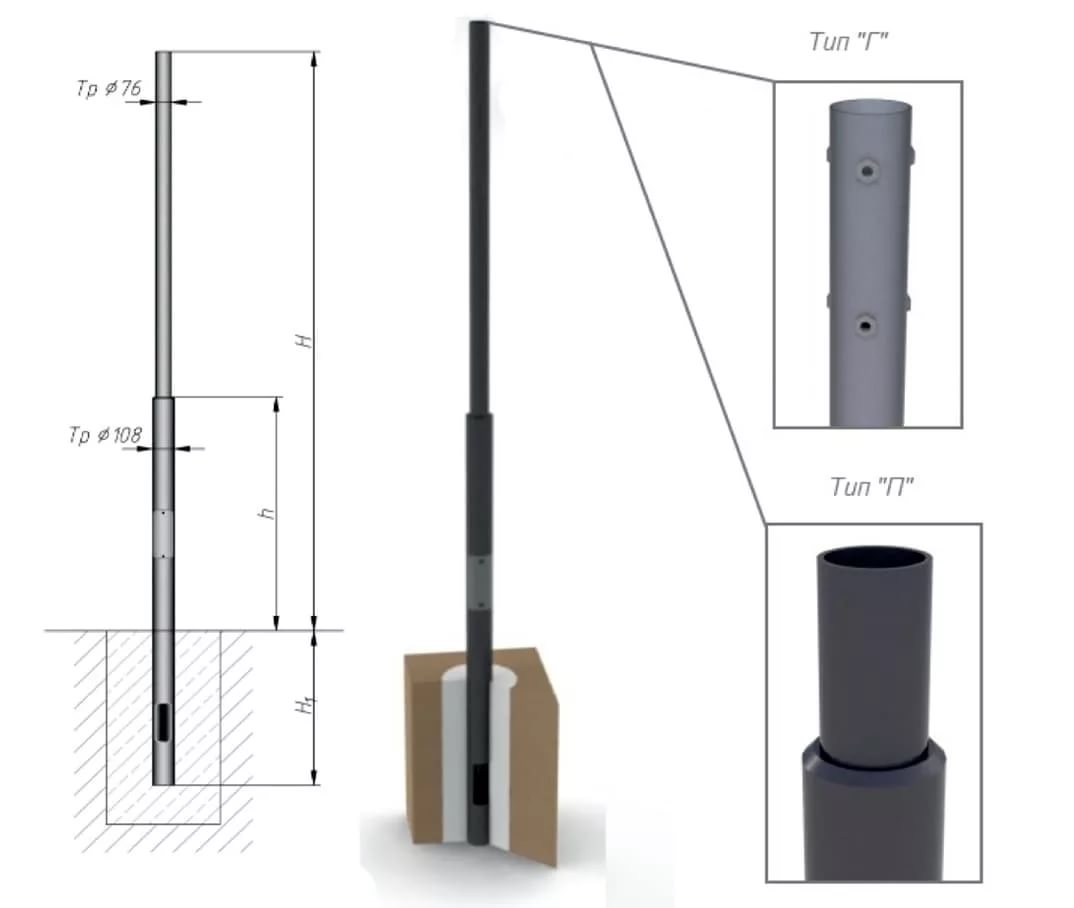

Осветительные конструкции в городе монтируются фланцевым способом. Закладной элемент фиксируется в бетонной подушке, после чего монтаж верхней части становится малозатратным в отношении времени и средств.

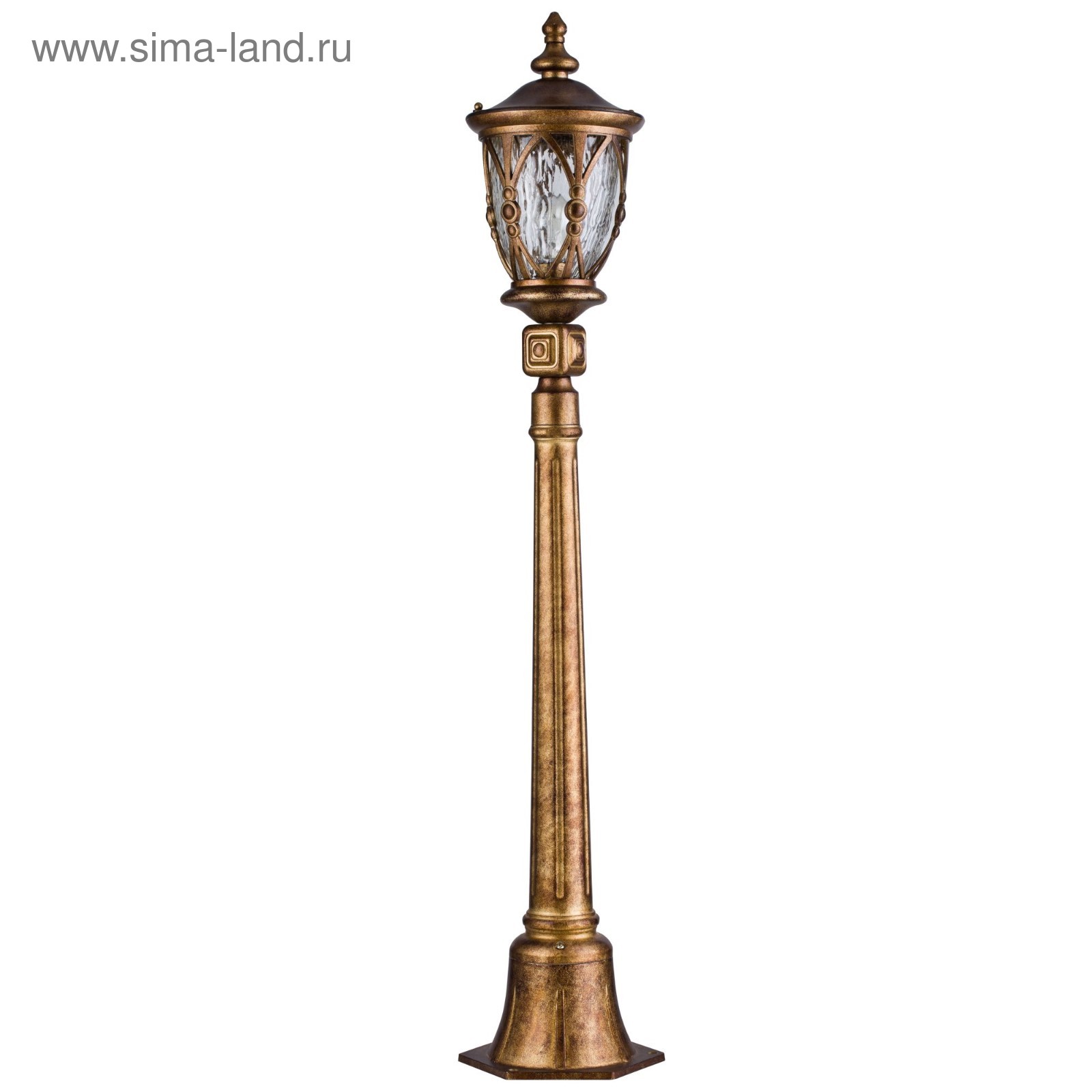

Осветительные столбы для частного сектора

Монтажные работы по осветительным системам в частном секторе зачастую направлены преимущественно не на эстетику, а на прочность и надежность сооружения. Подводка электрокабелей осуществляется подземным способом. Для отдаленных малообеспеченных рабочей силой районов допускается монтаж осветительных столбов с наклонным устройством. Это облегчает задачу текущего обслуживания, ремонта и профилактики с привлечением ограниченного числа специалистов (2-3 человека), а также обеспечивает обслуживание без применения спецтехники.

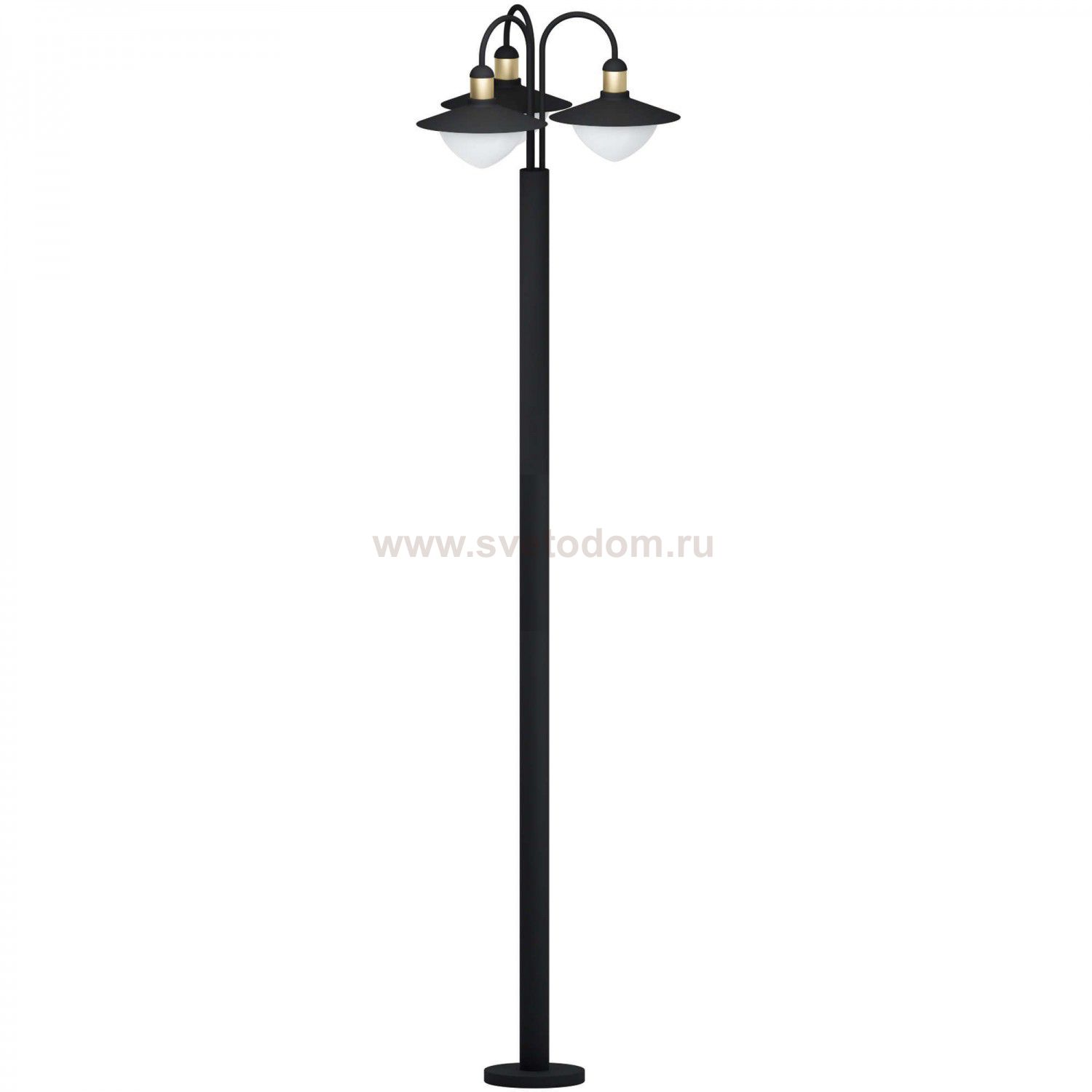

В частном секторе наиболее распространенный тип светильника – консольный, который отличается практичностью и многофункциональностью эксплуатации. Элитные коттеджные поселки освещаются декоративными и венчающими светильниками, которые идеально вписываются в ландшафтный дизайн участков при коттеджах.

Освещение коммерческих объектов

У каждого коммерческого объекта присутствует прилегающая территория, на которой паркуются автомобили клиентов и располагаются привлекательные входные группы. Такие площадки требуют осветительных конструкций с интенсивным световым потоком, охватывающим обширную площадь. При этом каждый предприниматель стремится не затратить на обустройство и эксплуатацию лишних средств. Оптимальный выбор – максимально безопасные конструкции, которые выдерживают случайные наезды автомобилей, принимают на себя удары и деформации, освещают территорию в ночное время достаточным, но экономичным светом. Например, галогеновые и светодиодные лампы, смонтированные на металлических граненых опорах.

Аварийная осветительная установка: световая башня (столб)

Аварийная осветительная установка «Световая башня (столб)» является результатом серии запатентованных разработок и позволяет ярко освещать значительные территории в местах отсутствия или отключения электрической сети.

Предназначена для экстренного развертывания на местности (аварийного освещения территории) в ночное время в случаях природных и техногенных катастроф, при несанкционированном отключении освещения, проведения плановых и аварийно-восстановительных работ, проведения «окон» с движущейся платформы, а также для освещения больших площадей на культурно-массовых мероприятиях, при проведении работ в промышленности и строительстве в труднодоступных местах без использования дорогостоящего оборудования и квалифицированного персонала.

Аварийная осветительная установка Световой столб (фото: urpsosochi.ru)

Светильник изготовлен из специальной воздухо-, влагонепроницаемой и разрывопрочной ткани, позволяющей при её надувании поднимать источник света на заданную высоту.

Источник света представляет собой натриевую (металлогалогеновую) лампу с номинальной мощностью 600-1000 Вт и световым потоком 90000-148000 Лм. Количество и номинальная мощность ламп зависит от выбранного типа установки. Рабочая высота подъёма тканевого цилиндра регулируется в зависимости от типа установки от 3-5 до 5-7 метров. Цилиндр надувается вентилятором, который питается от встроенной (внешней) электростанции или от электрической сети 220 В.

Внутрь тканевого цилиндра компрессором подастся воздух, который удерживает сам цилиндр с установленными источниками света в вертикальном положении. Для придания установке устойчивости при ветровой нагрузке, она комплектуется растяжками и колышками.

Таким образом, в условиях полной темноты менее чем за три минуты, «Световая башня (столб)» позволяет осветить площадь до 15000 м² мягким, не травмирующим зрение светом. Осветительная установка компактна – ее можно легко перевозить в багажнике легкового автомобиля. Вся система может быть запущена одним оператором.

При использовании установки с встроенной электростанцией ее мощность позволяет подключить дополнительные электроприборы и инструменты (по расчету). Выбор производится согласно инструкции по выбору мощности.

 Техническое описание (паспорт) и инструкция по эксплуатации на аварийную осветительную установку доступны для скачивания в конце материала – кнопка «Скачать»

Технические характеристики

Наименование модели	Мощность лампы, Вт	Масса нетто, кг	Масса брутто, кг	Высота, м
EL 600 S	600	23,4	32,4	5
EL (T) 600 S	600	23,5	32,5	3-5
EL (T) 600 S	600	23,8	32,8	5-7
ELG (T) 600 S 2.2 GX	600	54,6	68,6	3-5
ELG (T) 600 S 2. 2 GX	600	54,9	68,9	5-7
EL 1000 S	1000	26,5	35,5	5
EL (T) 1000 S	1000	26,6	35,6	3-5
EL (T) 1000 S	1000	26,9	35,6	5-7
ELG 1000 S 2.7 GX	1000	61,4	75,9	5
ELG (T) 1000 S 2.7 GX	1000	61,5	76	3-5
ELG (T) 1000 S 2.7 GX	1000	61,8	76,3	5-7
ELG 600 S 2.2 GX	600	54,4	68,5	5
EL – аварийная осветительная установка «Световая башня (столб)». ELG – аварийная осветительная установка «Световая башня (столб)» с генератором. (T) – трансформер (изменяемая высота «Световой башни» 3-5 или 5-7 метров). 2.2 GX или 2.7 GX – мощность профессионального генератора, кВт.

Маркировка аварийной осветительной установки

Параметры	ELG Версия с генератором переменного тока IP65/44	EL Версия с питанием от сети 220 В (частота 50 Гц)
Размеры упаковочной системы, см	65 x 45 x 80	60 x 45 x 50
Двигатель	4-х тактный, бензиновый	–
Генератор, кВт	2,2-2,7	–
Расход топлива, л/час	0,6-0,8	–
Объем топливного бака, л	4,5	–
Высота, м	h = 3, 5, 7 / ткань	h = 3, 5, 7 / ткань
Источник света	Газоразрядная лампа высокого давления ДНаТ (индекс – S), ДНаЗ (Н), ДРИ (М) мощностью 400-1000 Вт
Световой поток, Лм	48000-130000 (возможна установка двух и белее ламп)
Нагнетатель воздуха (компрессор)	Мощность от 150 до 1200 Вт, производительностью 2,5-3,5 м3, с избыточным давлением 10000-14000 Па
Время надува тканевого цилиндра, с	60
Время полного загорания лампы, мин	5
Время непрерывной работы, не менее	8 часов (включая время на дозаправку генератора). Повторное включение лампы рекомендуется через 15-20 мин
КПД, %	>50	>50
Ветроустойчивость (с растяжками), м/с	до 20	до 20
Климатическое исполнение	У
Категория размещения	2 согласно ГОСТ 15150
Класс защиты от поражения электрическим током	II
Светораспределение	Класс Р по ГОСТ 17677
Срок службы, не менее	5 лет (ресурс щеток электродвигателя компрессора – 500 ч; вентилятора, тканевого цилиндра и воздушного фильтра – 1000 ч).

Характеристики аварийной осветительной установки Световой столб

Устройство

Осветительная установка «Световая башня» состоит из корпуса, силового блока, пульта управления, тканевого цилиндра, нагнетателя воздуха и воздушного фильтра.

Корпус осветительного устройства состоит из стальной рамы и крышки покрытые современными порошковыми лакокрасочными материалами. Для осветительного устройства со встроенной электростанцией рама имеет большую высоту, а крышка поворотную ось и пневматический упор для подъёма крышки во время заправки электростанции бензином.

Силовой блок осветительного устройства расположен внутри клапана тканевого цилиндра и состоит из диэлектрической пластины, на которой закреплен нагнетатель воздуха и лампы. Тканевый цилиндр диаметром 500 мм. Выполнен из специального воздухо-, влагонепроницаемого, разрывопрочного материала 90 г/м².

В верхней части цилиндра закреплена сетка-капсула с источником света, который гибким шнуром соединен с силовым блоком. В средней части тканевого цилиндра находятся петли для закрепления растяжек. В нижней части цилиндра расположена юбка – чехол для упаковки цилиндра с капсулой и застежка для обеспечения доступа к силовому блоку.

Пульт управления расположен под крышкой корпуса, кнопки управления через отверстия в крышке выведены на внешнюю поверхность.

Воздушный фильтр расположен под крышкой корпуса.

Подключение осветительного устройства к сети осуществляется посредством гибкого шнура с штепсельной вилкой.

Для защиты осветительного устройства от случайного опрокидывания и падения под воздействием ветра предусмотрены страховочные растяжки с креплением в грунт.

Подготовка к работе и ее прекращение

ВНИМАНИЕ!!! Для осветительного устройства со встроенной электростанцией рекомендуется провести первый пуск электростанции без нагрузки, дать поработать около 4 часов, после чего заменить масло. Это продлит срок службы электростанции.

Освободите осветительное устройство от упаковки и убедитесь, что установка не пострадала во время перевозки. В случае любых повреждений недопустимо пытаться включить установку и необходимо проинформировать о повреждениях перевозчика или поставщика.

Выберите в намеченном для установки осветительного устройства месте наиболее ровную и горизонтальную поверхность, убедитесь в устойчивости оборудования. Подсоедините заземляющий кабель. Присоедините установку к сети 220 В. при помощи штепсельной вилки и гибкого кабеля. Для осветительного устройства с встроенной электростанцией проверьте уровень топлива в баке и при необходимости долейте его, чтобы обеспечить доступ к заправочной горловине необходимо поднять крышку корпуса. Запустите электростанцию в соответствии с её инструкцией по эксплуатации.

Достаньте из чехла тканевый цилиндр с капсулой и разложите его нар земле, расправьте страховочные растяжки и уложите их вдоль цилиндра.

ВНИМАНИЕ!!! При использовании осветительного устройства со встроенной электростанцией следите, чтобы растяжки не попали в её воздухозаборник, что может привести к повреждению растяжек, тканевого цилиндра и пускового устройства электростанции.

Нажмите кнопку «ВЕНТИЛЯТОР». Тканевый цилиндр начнет распрямляться под воздействием поступающего воздуха. Помогите принять цилиндру вертикальное положение. Допускается включение установки в горизонтальном положении и последующим подъёмом.

Зафиксируйте страховочные растяжки на земле так, чтобы они предотвращали падение осветительного устройства под воздействием порывов ветра или случайных ударов.

ВНИМАНИЕ!!! Особое внимание обратите на отсутствие неполадок в сети и её несанкционированного выключения, что может привести к падению осветительного устройства, повреждению лампы, капсулы и тканевого цилиндра.

После того как цилиндр надут должным образом и надежно закреплен, включите лампу, нажав кнопку «ЛАМПА». Лампа должна загореться и через 2-3 минуты войти в рабочий режим.

После завершения работ с применением осветительного устройства нажмите кнопку «ВЫКЛ», затем сразу нажмите кнопку «ВЕНТИЛЯТОР». Подождите минимум 1 минуту, пока лампа не остынет.

ВНИМАНИЕ!!! Повторное включение лампы рекомендуется через 15-20 минут, так как для применяемых в установке ламп затруднен горячий пуск.

Нажмите кнопку «ВЫКЛ». Тканевый цилиндр начнет терять форму и складываться. Придерживая его, помогите цилиндру сложиться, не допуская удара верхней части о землю и другие предметы.

Отключите установку от сети. Для осветительного устройства с встроенной электростанцией выключите её в соответствии с инструкцией по эксплуатации.

Убедитесь, что лампа полностью остыла, сверните наиболее рационально тканевый цилиндр вместе с капсулой и уложите его в юбку-чехол.

Меры безопасности

1. Замену лампы и обслуживание осветительной установки производите только при отключенной сети и полностью остывшей лампе.
2. Используйте только лампы указанные в технических характеристиках.
3. При работе установки старайтесь уберечь её от механических повреждений, которые могут привести к снижению безопасности установки.
4. При использовании осветительного устройства со встроенной электростанцией строго соблюдайте требования изложенные в её инструкции по эксплуатации.

Регламентные работы

1. Регламентные работы необходимо проводить в авторизованном сервисном центре.
2. После 500 часов работы необходимо заменить графитовые щетки мотора нагнетателя воздуха, почистить и отшлифовать коллектор мотора нагнетателя воздуха, почистить или заменить воздушный фильтр.
3. После 1000 часов работы необходимо заменить нагнетатель воздуха и тканевый цилиндр.
4. Замену лампы проводите самостоятельно по мере необходимости. Доступ к лампе осуществляется через застежку в нижней части цилиндра под юбкой – чехлом.

ВНИМАНИЕ!!! Если лампа была разбита убедитесь в том что осколки стекла удалены из тканевого цилиндра так как они могут повредить ткань.

Возможные неисправности

1. Тканевый цилиндр надувается до необходимого состояния, а лампа не зажигается – повреждена или перегорела – заменить лампу.
2. Вентилятор не работает, а лампа зажигается – стерлись щетки вентилятора – заменить щетки.
3. Вентилятор работает, лампа зажигается, а тканевый цилиндр не надувается до необходимого состояния – загрязнен фильтр, поврежден цилиндр или не отрегулирован клапан – почистить фильтр, зашить, заклеить или заменить тканевый цилиндр, отрегулировать клапан.
4. Нет питания – проверить УЗО.

Утилизация

1. Осветительная установка не содержит драгоценных металлов и токсичных веществ и утилизируется обычным способом.
2. Применяемые источники света содержат ртуть и тугоплавкие металлы, и должны сдаваться соответствующим предприятиям по переработке отходов.

Транспортирование и хранение

Транспортирование установки может производится всеми видами закрытых транспортных средств в соответствии с требованиями ГОСТ 23216 и правилами перевозки грузов, действующими на каждом виде транспорта.

В случае транспортирования изделия на открытых автомашинах и железнодорожных платформах установка в заводской упаковке должна быть укрыта брезентом, исключающим попадание на неё пыли и атмосферных осадков.

Установка должна храниться в сухих помещениях с температурой воздуха от +5 до +45 С°.

Срок хранения – 5 лет со дня отгрузки.

Хорошее качество, 10-12 метров, осветительный столб для стадиона, высокий Мачтовый столб

Вопросы и ответы

Q. Вы производитель или торговая компания?
A. Мы являемся фабрикой в городе Чжуншань, с OEM & ODM доступен индивидуальный заказ.

Q. Это нормально, чтобы напечатать свой логотип на светодиодной подсветкой продукта?
A: Да. Пожалуйста, сообщите нам формально перед нашим производством и подтвердите дизайн во-первых на основе нашего образца.

В.: Каковы Ваши условия в отношении упаковки?
A: как правило, мы упаковываем наши товары в нейтральные белые коробки и коричневые коробки. Если у Вас возникли какие должным образом зарегистрирована в лакированной кожи,
Мы можем упаковать товар в ваши фирменные коробки после получения вашего письма авторизации.

Q. Каковы Ваши условия доставки?
Ответ: EXW, FOB, CIF, cnf.

Q. Как насчет времени доставки?
О: как правило, это займет от 15 до 30 дней после получения вашего авансового платежа. Время доставки зависит от
О товарах и количестве вашего заказа.

Q. Можете ли вы производить изделия по заданному образцу?
О: Да, мы можем произвести по вашим образцам или техническим чертежам. Мы можем построить формы и приспособления.

В. Проверяете ли вы все ваши товары перед поставкой?
О: Да, у нас есть 100% тест перед поставкой

Вопрос: Сколько лет гарантии?
А. Наша гарантия 3 -5 лет.

Вопрос: Как сделать наш бизнес долгосрочным и хорошим?
A:1. Мы сохраняем хорошее качество и конкурентоспособную цену, чтобы обеспечить нашим клиентам выгоду;
2. Мы уважаем каждого клиента как нашего друга, и мы искренне делаем бизнес и заводим с ними друзей, независимо от того, где они родом.

         Запрос            Домашняя страница            Посмотреть больше



%d0%be%d1%81%d0%b2%d0%b5%d1%82%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b9%20%d1%81%d1%82%d0%be%d0%bb%d0%b1 — с английского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АрмянскийАфрикаансБаскскийБолгарскийВенгерскийВьетнамскийГаитянскийГреческийГрузинскийДатскийДревнерусский языкИвритИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКаталанскийКвеньяКитайскийКлингонскийКорейскийКурдскийЛатинскийЛатышскийЛитовскийМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийПалиПапьяментоПерсидскийПольскийПортугальскийРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТайскийТамильскийТатарскийТурецкийУдмуртскийУйгурскийУкраинскийУрдуФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧешскийЧувашскийШведскийЭрзянскийЭстонскийЯпонский

АОУ Световая башня EL(Т5-7) 600S, Световой столб

АОУ Световая башня EL(Т5-7) 600S

Световой столб — аварийная осветительная установка предназначена для освещения больших площадей. Эти простые, надёжные и удобные в применении мобильные осветительные установки EL с высокой эффективностью идеально подходят для проведения ночных работ в промышленности, в строительстве, в труднодоступных местах без использования дорогостоящего оборудования и квалифицированного персонала. Установка приводится в рабочее состояние одним человеком менее чем за одну минуту.

Световая башня аварийная осветительная установка. Когда имеется ограничение по высоте – башня трансформер 5-7 метров позволяет при необходимости уменьшить высоту светильника с 7 до 5 метров высотой. Трансформер до 7 метров удобно использовать при погрузо-разгрузочных работах, на открытых площадках заставленными машинами, оборудованием, материалами в таких местах как товарные железнодорожные станции, склады, морские и речные порты, аэропорты, терминалы и прочее.

Аварийно осветительная установка световая башня обеспечивает равномерное не ослепляющее глаза освещение, светильник изготовлен из специальной ткани, (световой столб) тканевый цилиндр надувается насосом и поднимается на высоту 5-7 метров. Материал оболочки всепогодный обеспечивает пропускание и рассеивание светового потока. В свёрнутом состоянии занимает минимум места. Источник света — газоразрядная натриевая лампа мощностью 600 Вт., располагается в верхней части тканевого цилиндра. Площадь освещения до 10000 м. кв. Использование одновременно нескольких Световых башен позволяет достигать высокую яркость освещения.

Электрическая часть установки располагается в защитном пластиковом корпусе, имеет модульную конструкцию для удобства обслуживания. Повышена защита установки при транспортировке. Понижено энергопотребление светильника с применением более современной пусковой аппаратуры. Кнопки управления с подсветкой расположены на защитном пластиковом корпусе.

АОУ Световая башня — оригинальная продукция Московского производства имеет зарегистрированный Товарный знак «Световая башня».



Башня осветительная надувная купить тел:  +7 916 133 66 77



 Основные параметры и характеристики: Световая башня СБ(Т5-7) 600

• Питание — сеть переменного тока напряжением    220 В, частота    50 Гц.
• Источник света – газоразрядная лампа высокого давления мощностью 600 Вт., световой поток – 90000 Лм.,  патрон Е40.
• Увеличена освещённость на 40%, за счет модернизации  осветительной установки.
• Нагнетатель воздуха — мощностью 1000 Вт., производительностью 2,5 — 3,5 м.куб/мин.
• Время надува до 30 сек., время полного разогрева лампы – 3-5 мин.
• Подсветка кнопок управления.
• Автоматическое поддержание давления в светооптической части.
• Повышенная защита от пыли и влаги.
• Улучшена защита лампы светооптической части при её падении.
• Корпус изготовлен из высокопрочного материала марки: Армлен ПП ТМ 20-2УП.
• Габариты  в упакованном состоянии — 530х670х570 мм.
• Максимальная высота установки в рабочем состоянии до 7.0 метров.
• Минимальная высота установки в рабочем состоянии до 5.0 метров.
• Общий вес (нетто/брутто) до 24/33 кг.
• Ветроустойчивость (с растяжками)  до 25 м/сек.
• Замена нагнетателя воздуха в связи с его заменой осуществляется без разборки корпуса «Световой Башни».
• Замена щёток нагнетателя осуществляется без применения инструмента.
• Защитный плафон лампы расположен вертикально и подвешен на амортизаторах.
• Верхняя и нижняя части светооптической оболочки выполнены светоотражающими.
• Регулировка высоты «Световой Башни» осуществляется при помощи неразъёмной застежки молния тип 10 (ширина 10 мм).
• Вертикальный шов в светооптической оболочке запошивочный и выполнен соединительной строчкой «многоугольный зигзаг».
• Светораспределение класс Р по ГОСТ 17677.
• Класс защиты от поражения электрическим током I или П.
• Степень защиты IP 65/44.
• Климатическое исполнение У, категория размещения 1 согласно ГОСТ 15150.
• Температурный режим -40+60.



Заказать: [email protected]

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

• EL   –   осветительная установка
• (T5-7)   –   трансформер (изменяемая высота 5/7 метров)
• 600  –   мощность лампы ватт
• S   –   натриевая лампа

• • Дополнительные опции:
• запасная лампа



Внимание!

В целях улучшения качества продукции АОУ «Световая башня» производитель ООО «Свеба» в праве самостоятельно, без каких либо согласований, изменять технические параметры установки, применять более современные материалы и комплектующие. Описание носит справочный характер, и не может служить основанием для претензий.

Как правильно выбрать аварийную осветительную установку «Световая башня»



Полная комплектация уличного осветительного комплекса

Из чего состоит комплекс осветительный, он же опора освещения, он же мачта освещения (!!! вообще-то – начиная от 15 м, но, судя по звонкам, все, что выше 2м уже вызывает уважение :-), он же столб освещения, он же фонарь освещения?

Какой светильник установить на опору? Как выполнить монтаж светильника на опоре? Монтаж опоры освещения?

Поехали…

ОГК, ОГФ, НФГ — в чём разница? Ни в чём!

Опора освещения ОГК, НФГ, ОГф – аббревиатура, обозначающая одно и то же изделие.

Опора ОГК – опора граненая коническая  (не силовая – нагрузка до 100 кг, фланцевая – имеет фланец и ответную часть закладную деталь с фланцем) (то же что и НФГ)

Опора НФГ – не силовая фланцевая граненая  (то же что и ОГК)

Опора ОГф – ну тут вообще все понятно!

Все эти опоры из листовой стали. Покрытие «Горячий цинк»

НО! могут быть с разными размерами фланца, толщиной металла и верхним диаметром!!!
А отсюда и цена! Кстати, иногда и внешний вид.

Размещая заказ на опоры, закладные и кронштейны или отдельно каждый элемент нужно четко понимать какой размер фланеца у опоры и верхний диаметр! Если фланцы у опоры и закладной не совпадут вы получите БОЛЬШИЕ проблемы при монтаже опор, финансовые затраты при расточке отверстий и проблемы при сдаче объекта!!! Если кронштейн не войдет в опору (диаметр трубы кронштейна больше чем у опоры) или провалиться в опору (обечайка кронштейна меньше верхнего диаметра опоры) вернуть вы его обратно не сможете, а вот включить фантазию как выйти из ситуации придеться!!!

проще говоря:

Фланц опоры должен совпадать с ответным фланцем закладной детали (фундаментом), кронштейн должен входить в опору, а размер крепления светильника – подходить к размеру кронштейна!

ВНИМАНИЕ!!! Варить по «горячему цинку» можно, но не надо!
Бедные сварщики и качество швов!

Как и любой вид сварочных работ, варка оцинкованных труб требует соблюдения мер предосторожности: место, где будет производиться сварка, должно быть оснащено системой вентилирования. Пары цинка – ядовиты! Если этим пренебрегать, то сварщик может задохнуться парами цинка или получить заболевания органов дыхательной системы.

Высота установки светильника и его мощность

При светоотдаче светодиодов 100 лм/Вт  для уличного освещения (по нормам на уличное освещение), при выборе светильника для фонаря на определенной высоте:

 30 Вт —  6 м
 70 Вт — 10 м
100 Вт — 12 м
150 Вт — от 12 м

Столбы уличного освещения и кронштейны

	Приложение	Материал	Высота	Цвета
РРТА	Проезжая часть	Алюминий	от 20 до 40 футов (6–12 м)	Сатиновая шлифовка
РРТС	Проезжая часть	Сталь	от 20 до 50 футов (6–15 м)	Грунтовка (стандартная) Оцинкованная (дополнительно)
АССА	Зональные фонари	Алюминий	10–30 футов (3–9 м)	Темная бронза (стандартная) Сатиновая отделка (дополнительно)
АССС	Зональные фонари	Сталь	10–39 футов (3–12 м)	Темная бронза (стандарт) Черный (дополнительно)
АРСА	Зональные светильники Верх стойки	Алюминий	от 8 до 30 футов (2–9 м)	Темная бронза (стандартная комплектация) Черный (дополнительно) Сатиновая отделка (дополнительно)
АРСС	Зональные светильники Верх стойки	Сталь	10–30 футов (3–9 м)	Темная бронза (стандарт) Черный (дополнительно) Белый (дополнительно)
АРТА	Районные светильники Прожекторы	Алюминий	от 20 до 45 футов (6–14 м)	Темная бронза (стандартная комплектация) Черный (дополнительно) Сатиновая отделка (дополнительно)
	Верх стойки		10–20 футов (3–6 м)
ИСКУССТВО	Районные светильники Прожекторы	Сталь	от 20 до 60 футов (6–18 м)	Темная бронза (стандарт) Оцинкованный (дополнительно)
	Верх стойки		10–20 футов (3–6 м)
АШС	Районные светильники Прожекторы	Сталь	от 20 до 39 футов (6–12 м)	Грунтовка (стандартная) Темная бронза (дополнительно) Черный (дополнительно) Оцинкованная (дополнительно)
ХГТА	Верхняя часть декоративной стойки	Алюминий	от 10 до 18 футов (3–6 м)	Черный Темная бронза, белый, серый, темно-зеленый
ДВНА	Верхняя часть декоративной стойки	Алюминий	от 10 до 18 футов (3–6 м)	Черный Темная бронза, белый, серый, темно-зеленый
EMBA	Верхняя часть декоративной стойки	Алюминий	от 10 до 18 футов (3–6 м)	Черный Темная бронза, белый, серый, темно-зеленый

Фонарные столбы и светильники коммерческого класса

Почему стоит выбрать LightPolesPlus.

ком?

45+ ЛЕТ ПРОМЫШЛЕННОГО ОПЫТА

С 1973 года наша компания поставляет светотехнической промышленности светодиодные решения для широкого спектра коммерческих, промышленных и жилых помещений. Наша команда состоит из преданных своему делу инженеров, специалистов службы поддержки, специалистов по решению проблем и производителей, которые сосредоточены на предоставлении исключительного обслуживания клиентов и непревзойденного мастерства. Когда вы работаете с нами, вы получаете доступ ко всем нашим техническим знаниям и опыту, направленным на реализацию вашего проекта.

ПРОДУКЦИЯ, СДЕЛАННАЯ В США

Наше основное предприятие с гордостью разрабатывает и производит коммерческие светодиодные светильники, фонарные столбы и кронштейны здесь, в Висконсине, США. Производство нашей продукции в США дает нам возможность контролировать производственный процесс, что обеспечивает высокое качество продукции и короткие сроки производства. Приобретая у нас фонарные столбы и светильники, вы поддерживаете местное производство и укрепляете американскую экономику.

ИНЖИНИРИНГ НА ЗАКАЗ И ЗАКУПКИ

Каждый проект освещения сопряжен со своим набором задач и проблем, которые необходимо решить, поэтому мы стремимся предлагать нашим клиентам лучшие индивидуальные решения для светодиодного освещения и поддержку самого высокого уровня. Независимо от ваших критериев проекта освещения, наша команда дизайнеров стремится найти идеальный пакет светодиодного освещения, отвечающий всем вашим требованиям. Индивидуальное проектирование и закупки — это идеальный способ для наших клиентов правильно реализовать свои проекты коммерческого освещения с первого раза.

1000 ВАРИАНТОВ ПРОДУКТА

Мы предлагаем широкий ассортимент светодиодного освещения, фонарных столбов и монтажных принадлежностей, и мы постоянно добавляем новые продукты для удовлетворения растущих потребностей светотехнической промышленности. Если вы ищете какие-либо осветительные приборы, которых нет на нашем веб-сайте, свяжитесь с нашей проектной группой, и мы сделаем все возможное, чтобы найти то, что вы ищете. Независимо от того, насколько большой или маленький ваш проект, мы справимся с ним!

Композитные фонарные столбы CMT — Marathon, Фонарные столбы Legacy

Брошюра о возможностях нового фонарного столба CMT

Получите последнюю брошюру о продуктах от CMT, ведущего производителя композитных опор для наружного освещения.Откройте для себя разницу CMT.
Узнать больше.

CMT разрабатывает и производит прочные композитные конструкции

Ведущий производитель инженерных композитных опор и конструкций, CMT использует проверенный временем и уникальный производственный процесс центробежного литья. Выучить больше.

Композитные фонарные столбы Marathon выдержали испытание временем

Светотехника Marathon , изготовленная по технологии центробежного литья, проста в установке и долговечна.Выучить больше.

Декоративные фонарные столбы Legacy для вечной красоты

Декоративные фонарные столбы Legacy от CMT, представляющие собой отличительный элемент дизайна для уличного и районного освещения, представляют собой искусно изготовленные композитные конструкции. Выучить больше.

Композитные распределительные столбы Marathon выдерживают непогоду

Распределительные столбы Marathon , идеально подходящие практически для любой среды, отличаются легкой конструкцией и прочной композитной конструкцией, поэтому коммунальные предприятия могут надежно подавать электроэнергию.Выучить больше.

Специальные и нестандартные композитные столбы и конструкции

Композитные конструкции Marathon, разработанные с учетом ваших строгих требований, должны быть рассмотрены для установки. Выучить больше.

Семейство продуктов CMT является частью Valmont Composite Structures, Inc. Используя собственный технический опыт компании и глобальные ресурсы, CMT предлагает проверенные временем продукты, изготовленные с использованием уникального производственного процесса центробежного литья.

70-футовый фонарный столб — спортивный фонарный столб или высокий мачтовый столб —

70-футовый фонарный столб — спортивный фонарный столб или высокий мачтный столб — подходит для футбольного поля — поперечные балки для освещения до 10 стадионов включены в комплект

Эти столбы имеют Минимум 12 штук для бесплатной доставки, пожалуйста, позвоните для информации о доставке, если вы покупаете менее 12 полюсов.

Готово к футболу или футбольному полю

4 таких столба, а также от 32 штук (в среднем 42 фута) до 40 (в среднем 60 фута) наших 1200-ваттных светильников для стадиона, чтобы создать потрясающую систему освещения стадиона.

Мы также можем изготовить 6- или 8-полюсные конфигурации на меньшей высоте. Если на поле есть насаждения, требуется большая высота. Свяжитесь с нами для получения подробной информации.

Изготавливается на заказ, поэтому можно настроить.

ПРИМЕЧАНИЯ К КОНСТРУКЦИИ БАШНИ

1. Башня рассчитана на экспозицию C в соответствии со стандартом TIA-222-G.

2. Башня рассчитана на скорость ветра 90 миль в час в соответствии со стандартом TIA-222-G.

3. Башня также рассчитана на базовый ветер со скоростью 40 миль в час при толщине льда 0,25 дюйма. Лед считается

увеличением толщины с высотой.

4. Отклонения основаны на скорости ветра 60 миль в час.

5. Конструкция башни II класса.

6. Топографическая категория 1 с высотой гребня 0,000 футов

7. В соединениях используются оцинкованные болты A325, гайки и стопорные устройства. Установка в соответствии со спецификациями

TIA/EIA-222 и AISC.

8. Элементы башни оцинкованы методом «горячего погружения» в соответствии со стандартами ASTM A123 и ASTM

A153.

9. РЕЙТИНГ БАШНИ: 88,6%

Башня — монополь.

Эта башня разработана с использованием стандарта TIA-222-G.

Применяются следующие критерии проектирования:

Базовая скорость ветра 90 миль в час.

Структура класса II.

Категория воздействия C.

Топографическая категория 1.

Высота гребня 0,000 фута.

Номинальная толщина льда 0,250 дюйма.

Считается, что толщина льда увеличивается с высотой.

Плотность льда 56 пкф.

Скорость ветра 40 миль в час используется в сочетании со льдом.

Падение температуры 50 °F.

Отклонения рассчитаны при скорости ветра 60 миль в час.

В соединениях используются оцинкованные болты A325, гайки и стопорные устройства. Установка в соответствии со спецификациями TIA/EIA-222 и AISC

..

Элементы башни оцинкованы горячим способом в соответствии со стандартами ASTM A123 и ASTM A153.. использовал.

Давление рассчитывается в каждой секции.

Коэффициент напряжения, используемый в конструкции столба, равен 1.

Местные изгибающие напряжения из-за подъемных нагрузок, опор линий подачи и креплений вспомогательных устройств не учитываются.

Кронштейны для тяжелых условий эксплуатации Настенные и опорные адаптеры

Наша серия адаптеров позволит вам с легкостью завершить проект освещения! Нужны ли вам различные адаптеры для фонарного столба или вы хотите закрепить светильник на стене, у нас есть то, что вам нужно.

. Он изготовлен из толстой стали с двойным усилением сварных швов. Это конфигурация с одним шипом для скользящих фитингов.Этот настенный кронштейн подходит для коммерческого или промышленного освещения. RAB MAB RAB MCB Стильный светильник. Рассчитан на использование в помещении или на открытом воздухе.

Прочная стальная конструкция

Стены большого размера для защиты от сильного ветра и легких нагрузок 300 фунтов.

Сверхпрочные сварные швы

Минималистский дизайн работает в любой области

2-дюймовый переходник в верхней части позволяет надевать скользящую посадку

Обратите внимание, что оборудование не входит в комплект поставки

Гарантия 5 лет

Прочные светодиодные изделия. Решения промышленного класса

Разработано в США. Copyright 2012-2022

Пескоструйная обработка и травление опор наружного освещения

Из-за их огромных размеров не каждая мастерская по отделке металла могла справиться с этой работой. У нашей опытной команды были навыки и оборудование, необходимые для пескоструйной обработки опор освещения и травления их, чтобы поверхность была готова к окончательной покраске или порошковому покрытию, если это необходимо. С самого начала мы нашли время, чтобы сесть с заказчиком, ведущим местным производителем освещения, чтобы понять его требования и ожидания и определить правильную процедуру пескоструйной обработки их металлических фонарных столбов.

Правильные шаги для стабильной отделки

Когда мы подготавливаем такие детали, как эти столбы наружного освещения, мы всегда думаем о том, какой конечный результат вам нужен с точки зрения чистоты и отделки поверхности. Последующие операции по покраске и порошковому покрытию требуют правильной отделки, чтобы покрытия могли должным образом прилипать. Мы также должны избегать повреждения поверхности или создания отверстий в истонченных областях.

В данном случае мы подробно обсудили проект с производителем осветительных приборов.Они изложили требования к отделке поверхности и чистоте, которые у нас были, что позволило нам выбрать метод пескоструйной обработки и материал. Мы выбрали зерно, которое удалит любые загрязнения и подготовит поверхность к следующим шагам. Несмотря на их большую длину, мы обрабатывали эти опоры освещения в нашем абразивоструйном цехе, оснащенном современным дробеструйным оборудованием.

Наш пескоструйный аппарат позволяет нам точно настроить наши пистолеты для абразивных материалов на нужное давление и скорость, чтобы мы очищали поверхность, не повреждая основной металл.После того, как полюса были полностью зачищены, мы приступили к процессу химического травления. Это удаляет все остатки и создает микроскопически шероховатую поверхность, которая позволяет краске и другим покрытиям очень хорошо прилипать. После того, как столбы были протравлены и очищены, они были готовы к отправке заказчиком на покраску/покрытие.

Идеальный процесс для ваших продуктов

Каждый взрывной проект уникален. Как и в случае с этим производителем осветительных приборов, мы сядем с вами и обсудим особенности вашего проекта пескоструйной обработки и травления, включая ваши материалы, требования к отделке поверхности и то, будете ли вы впоследствии красить или наносить покрытие на свои продукты.Получив ответы на эти вопросы, мы сможем определить правильные шаги, которые необходимо предпринять в нашей мастерской.

Мы приглашаем вас ознакомиться с услугами, которые мы предлагаем здесь, в отделе отделочных работ. Вы также можете связаться с нами по любым вопросам или получить цитату. Ни один проект не является слишком большим или уникальным для нас, поэтому сообщите нам сегодня, как мы можем взорвать и подготовить ваши продукты для получения надежных и стабильных результатов.

Свяжитесь с нами

Купите модные, прочные и дешевые световые столбы из стекловолокна Решения для умного освещения

О продуктах и ​​поставщиках:

 Если вы хотите купить прочные и надежные  световые столбы из стекловолокна , которые обеспечивают более длительную работу и подходят для различных целей, ваш поиск заканчивается.  здесь, на алибабе.com. Благодаря широкому ассортименту  световых столбов из стекловолокна  от признанных продавцов, вы можете удовлетворить все свои требования к освещению на объекте. Широкий выбор  фонарных столбов из стекловолокна  поможет вам выбрать лучшее из того, что соответствует вашим финансам.
  Световые столбы из стекловолокна , доступные на Alibaba.com, имеют прочную конструкцию, обеспечивающую долговечность пользователям, независимо от того, в каких местах и ​​местах вы их используете. Из широкого ассортимента, от декоративных до более простых, прочных и даже с различными основаниями, вы можете выбрать лучшие  стекловолоконные фонарные столбы , соответствующие вашим требованиям и предпочтениям.Эти стекловолоконные фонарные столбы   изготовлены из прочных материалов, таких как оцинкованная сталь, железо, нержавеющая сталь, чугун и другие, что делает их жесткими и оптимальными для использования в любых масштабах.

 Вы можете использовать эти  фонарные столбы из стекловолокна  на улицах, в своих садах, парках и во многих других местах в зависимости от ваших требований, и они одинаково хорошо работают везде. Эти стекловолоконные фонарные столбы   также имеют варианты, работающие на солнечной энергии, чтобы сократить расходы на электроэнергию.Если вам нужны индивидуальные  световые столбы из стекловолокна  , вы также можете найти их прямо у ведущих оптовиков. Они доступны в различных формах и размерах с твердыми основаниями, имеющими анкерные болты в жестком бетонном фонде.

 Изучите удивительный ассортимент  световых столбов из стекловолокна  на Alibaba.com и выберите тот, который лучше всего подходит для вашего кармана. Вы можете регулярно получать выгодные предложения по этим продуктам. Оптовые покупатели также могут воспользоваться скидками.


Столбы освещения для спорта, парков и мест отдыха

Шекспировские столбы из туфа для наружного спортивного освещения

Спортивные объекты требуют исключительного освещения для идеальной видимости как игроков, так и болельщиков. Опоры для спортивного освещения Shakespeare, доступные с высотой монтажа до 90 футов, идеально подходят для спортивных площадок, бейсбольных полей, открытых общественных мест, пешеходных и велосипедных дорожек и других мест отдыха на открытом воздухе.

Эти прочные и долговечные опоры из композитного материала являются результатом десятилетий разработки и совершенствования процессов и технологий строительства из стекловолокна. Процесс производства продукта и надежная конструкция гарантируют, что эти проверенные рабочие характеристики обеспечивают длительный срок службы.

Разработанные для больших и тяжелых работ, наши спортивные осветительные мачты поставляются секциями для удобства транспортировки.

Новинка! Каталог спортивного освещения Shakespeare



Загрузить матрицу заказа спортивных опор освещения

Тройная защита от ультрафиолета — 3 слоя для сверхдолгой службы на солнце

Shakespeare использует систематический подход к защите от ультрафиолетового излучения и вводит ингибиторы ультрафиолетового излучения в смесь жидких смол с самого начала производственного процесса. Внешняя оболочка шеста покрыта плотной вуалью из стекловолокна, пропитанной УФ-ингибитором.Эта вуаль обеспечивает богатую смолой поверхность, чем предотвращает поседение. В пост-продакшн, готовый продукт покрывается нашим высокоэффективным уретановым покрытием с защитой от УФ-излучения.

Рабочие характеристики продукта подтверждены обширными ускоренными испытаниями, которые демонстрируют, что столбы CMT могут легко справляться с тем, что природа готовит на протяжении десятилетий.

Будьте в курсе — подпишитесь на новости о продуктах и ​​обновлениях от Shakespeare .

Shakespeare также предлагает очень легкие и прочные траверсы для спортивного освещения.Эти сверхпрочные опоры для светильников полые, поэтому через них можно прокладывать проводку, и выпускаются длиной от 2 до 12 футов для одного-шести светильников (с 22-дюймовыми отражателями). Вы можете легко построить массивы освещения, которые вам нужны практически для любой работы.

Мы изготавливаем опоры спортивного освещения серий с номиналами прочности, соответствующими ветровым зонам и нагрузкам светильников. Вы можете нагружать их в ветровых зонах от 90 до 130 миль в час или даже выше с массивами светильников от 20 до 120 EPA.

При всех преимуществах композитов, армированных стекловолокном, эти столбы не ржавеют.Всегда. Насекомые их не съедят, и даже дятлов они не соблазняют. Короче говоря, наши композитные опоры для спортивного освещения являются победителем в спортивном освещении.

Свяжитесь с Shakespeare , чтобы узнать больше о композитных спортивных опорах Shakespeare.

.
