Монолитные железобетонные стены: харакатеристики
Стены, выполненные из монолитного железобетона актуальны в строительстве не только жилых домов, но и промышленных помещений. Конструкции отличаются повышенной выносливостью к нагрузкам, устойчивостью к вибрациям, не поддаются действию внешних факторов. Возведение зданий требует строгого соблюдения технических правил заливки и постоянного контроля со стороны опытного строителя.
Содержание
- Плюсы и минусы
- Характеристики
- Где используют?
- Методика строения стен
- Разновидности опалубки
- Требования к армированию
- Как проводится заливка?
- Заключение
Плюсы и минусы
Монолитный железобетон, как и другие стройматериалы, обладает рядом положительных и отрицательных качеств. При разработке проекта стоит изучить все характеристики, чтобы сделать здание выносливым к воздействию времени и внешних факторов. Главные свойства указаны в таблице:
| Преимущества | Недостатки |
| Огнеустойчивость | Потребность в дополнительной шумоизоляции |
| Возведение собственными руками | Сложность в разборке |
| Минимизация физических затрат | Склонность к деформации |
| Не подвержены коррозии | Затруднительное установление опалубки |
| Не окисляются | Подогревание раствора в период зимней постройки |
| Выносливость больших нагрузок | Необходимость в теплоизолирующем материале |
| Увеличение прочности спустя время | Дополнительный уход в период застывания |
| Устойчивость к сейсмической активности |
Характеристики
Применение монолитного строительства предполагает сохранение тепла, поэтому толщину стен просчитывают наперед.
К главной задаче возводимых монолитных перегородок относится сохранение тепла. Размер стены выбирается согласно теплотехническим расчетам, которые учитывают климатические условия, выбранные строительные и отделочные материалы. Толщина внешней перегородки просчитывается еще в процессе проектирования здания и не терпит отступлений. Нарушение принятых стандартов приводит к снижению эксплуатационных качеств. Классические расчеты с учетом температурного режима, который варьируется от -20 до -40 градусов, предполагают толщину в пределах 250—450 мм.
Где используют?
Возведение стен из монолитного железобетона благодаря своим эксплуатационным характеристикам используется в частных, общественных и многоэтажных строениях. Частники предпочитают такой тип застройки, так как он экономит средства, снижает расход энергии при погрузочно-разгрузочных работах и не требует обширных территорий для хранения материала. Монолитного строения требует:
- точечное возведение внутри жилого массива;
- нехватка участка под котлован;
- невозможность использования крупногабаритной техники;
- местность с повышенной сейсмической активностью.
Методика строения стен
Разновидности опалубки
В случае использования несъемной опалубки, она становится частью сооружения, обеспечивая звукоизоляцию.Конструкции, возводимые при помощи монолитного железобетона, не обходятся без специализированной формы, в которую заливается смесь. Такое приспособление в строительной терминологии получило название опалубки. Она бывает съемной, которая переставляется в процессе заливки, после застывания бетона и стационарной (становится частью стены). Второй вариант часто представляет опалубку в виде блоков, которые выполнены из пенополистирола. Прослойка увеличивает выносливость конструкции и повышает тепло- и звукоизоляцию здания.
Требования к армированию
При использовании переставной опалубки размещение армирующего каркаса происходит сразу после ее монтажа, в несъемной — устанавливается непосредственно производителем. На монолитную конструкцию воздействует две силы: сжимающая и изгибающая. Первая работает непосредственно с бетоном, а вторая — с опалубкой.
Строительство подразумевает двойной каркас для монолитной стены. Железные пруты, благодаря своей рельефности, плотно скрепляются с цементным раствором. Однако, они не должны выходить за пределы конструкции и располагаются строго внутри бетона.
Согласно СП 52—103—2007 «Железобетонные монолитные конструкции зданий», максимальная дистанция между продольной арматурой составляет 25 см, а поперечной — 35 см.
Как проводится заливка?
Проделав все необходимо подготовительные работы приступают к заполнению конструкции бетоном.После проведения всех подготовительных этапов, а именно установки опалубки и арматуры, начинается заполнение форм бетонной смесью. Рекомендуется следить за тщательностью заполнения и вибрирования углов. Если бетон подается механизировано, то скорость подачи специально понижают, чтобы уменьшить сечение рукава. Уплотнение выполняется вибратором, а при необходимости проводятся дополнительные уходовые манипуляции. В зимний период смесь постоянно прогревают, а в летний — охлаждают холодной водой.
Заключение
Монолитные железобетонные стены выделяются среди остальных за счет своих высоких эксплуатационных характеристик. Процесс возведения требует четко следования плану строительства, чтобы избежать ухудшения показателей выносливости. Главной особенностью материала является его универсальность, поскольку здания могут возводиться на неблагоприятной территории и обеспечивать безопасность постройки.
Монолитные железобетонные стены (68 фото)
1Стиль брутализм в интерьере
2
Лестница бетон
3
Дизайнерский бетон
4
Интерьер из бетона
5
Микроцемент колонны
6
Монолитные стены
7
Бетонная стена
8
Бетонная лестница в современном стиле
9
Бетонный потолок на кухне
10
Монолитный бетонный дом
11
Бетон и дерево в интерьере
12
Лофт бетон в интерьере
13
Concrete House by Luciano Kruk
14
Бетонный дом изнутри
15
Монолитная железобетонная стена 200мм
16
Бетонный интерьер
17
Минимализм брутализм архитектура
18
Дом из бетона
19
Бетонная лестница в интерьере
20
Монолитный бетонный дом
21
Дом из бетона
22
Бетон и дерево в интерьере
Винсент Ван Дуйсен
24
Бетонная лестница в интерьере
25
Бетон в интерьере
26
Бетонная стена здания
27
Монолитный бетонный дом
28
Квартира в стиле лофт Индастриал
29
Concrete бетон интерьерный
30
Полированные бетонные стены
31
Монолитный бетонный дом
32
Бетонный дом
33
Бетонный дом изнутри
34
Железобетонный монолит цоколь
35
Монолитный дом монолит
36
Стенка подпорная монолит опалубка
37
Монолитная стена из бетона
38
Металлические балки в интерьере
39
Железобетонные стены
40
Армирование жб панели стены
41
Наклонные бетонные стены
42
Эко брутализм
43
Микробетон лофт
44
Железобетонные конструкции
45
Здания из бетона
46
Бетонные балки в интерьере квартиры
47 Монолитный дом монолит
48
Дизайнерский бетон
49
«Дом ножках» бетонный монолит Гонконг
50
Дом из бетона
51
Монолитные лестницы в интерьере
52
Дом из бетона
53
Колонны в интерьере
54
Пирог стены из монолитного железобетона
55
«Дом ножках» бетонный монолит Гонконг
56
Стеновые панели из бетона
57
Бетонные стены в квартире
58
Бетон в архитектуре
59
Архитектурный бетон в интерьере
60

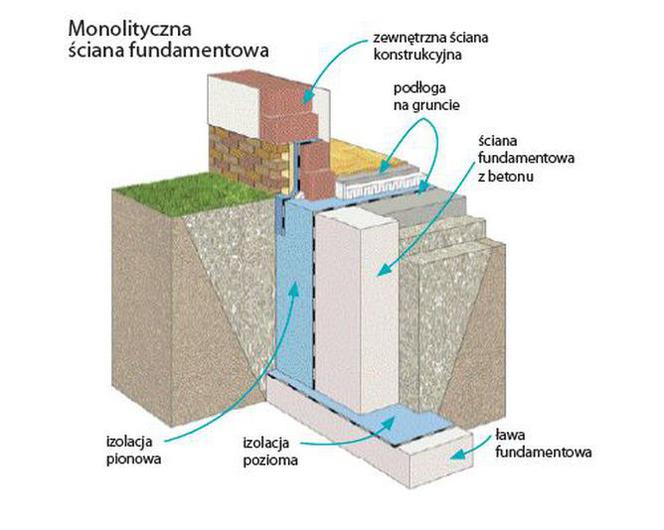

Ленточный фундамент с цокольным этажом
61
Натяжной потолок под бетон лофт
62
Термодом несъемная опалубка
63
Дом бетон монолит
64
Декоративный бетон в интерьере
65
Дом железобетонный монолит
66
Дом железобетонный монолит
ГВП панели под бетон
68
Бетон и дерево в интерьере
Железобетонная монолитная стеновая конструкция для перекрытия разнесенных фундаментов и т.
п.ОБЛАСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к монолитным бетонным стеновым конструкциям и, более конкретно, к армированной, сборной, изолированной стеновой конструкции, имеющей увеличенную верхнюю усиленную горизонтальную бетонная балка.
ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ
В коммерческом и жилом строительстве наблюдается растущая тенденция к замене древесины альтернативными строительными материалами. С истощением мировых лесов пиломатериалы становятся менее востребованными в качестве строительного материала из-за экологических и экономических последствий. Цена на пиломатериалы, особенно лиственных пород из почти вымерших старовозрастных лесов, сильно колеблется, чаще всего вверх, по мере сокращения запасов. Древесина также, как правило, является наименее прочным из обычных строительных материалов как с точки зрения конструкции, так и с эстетической точки зрения. Гниющая, зараженная термитами древесина подрывает целостность конструкции, построенной из нее, а выцветшая, выветрившаяся древесина портит внешний вид зданий.
Кроме того, деревянные здания представляют большую пожароопасность, чем здания, построенные из менее горючих материалов.
Сборные бетонные строительные панели представляют собой безопасную и относительно недорогую альтернативу дереву, и их легче строить, чем из кирпича, что требует квалифицированных каменщиков и ремесленников для надлежащего строительства. Строительство из сборных железобетонных панелей снижает затраты на строительство как из-за относительно низкой стоимости самих материалов, так и из-за относительно минимальных навыков, необходимых для их строительства. Эта низкая стоимость особенно важна при строительстве, например, проектов доступного жилья или коммерческих зданий.
Многие сборные строительные панели были разработаны изобретателями в попытке решить различные проблемы, связанные со строительством зданий. Например, несколько конструкций панелей раскрыты в патенте США No. №№ 3745731; 3 948 008; 4 2311 199; 4 512 126; 4 909 001; 5 065 558; и 5 313 753.
Эти патенты описывают различные конструкции бетонных панелей и способы строительства с их использованием.
Большинство из этих строительных панелей родственного искусства имеют недостатки, которые делают их непригодными или непригодными для многих строительных применений. Например, некоторые из них требуют для строительства более чем минимально квалифицированных рабочих, другие дороги, и большинство из них требуют дополнительной поддержки и усиления, потому что сами по себе панели недостаточно прочны, чтобы выдерживать различные силы и напряжения, воздействующие на них в строительстве.
Поэтому существует потребность в армированной сборной железобетонной конструкции здания, которая включает в себя все необходимые опорные элементы, относительно недорога и легко используется в строительстве.
СУЩНОСТЬ И ЗАДАЧИ ИЗОБРЕТЕНИЯ
Настоящее изобретение включает изолированную, армированную, монолитную бетонную стеновую конструкцию для покрытия разнесенных фундаментов, опор и т.
п., которая включает вертикальную основную секцию, вертикальные бетонные колонны и нижнюю горизонтальную балку. встроенный в основную секцию и более толстую верхнюю горизонтальную бетонную балку. Вертикальная основная секция состоит из трех слоев: пара армированных противолежащих бетонных панелей и изоляционных плит, зажатых между противолежащими бетонными панелями. Изоляционные плиты укладываются так, что через равные промежутки между изоляционными плитами образуются пространства для вертикальных бетонных колонн, которые составляют единое целое с противоположными бетонными панелями и армируются продольными стержнями. Аналогичным образом, нижняя горизонтальная балка проходит вдоль нижней части основной секции под изоляционными плитами и также составляет единое целое с противоположными бетонными панелями. Большая верхняя горизонтальная бетонная балка представляет собой единое целое с вертикальной основной секцией и вертикальными бетонными колоннами и расположена сверху. При взгляде с торца верхняя горизонтальная бетонная балка имеет квадратную форму, и одна ее сторона находится заподлицо с наружной поверхностью вертикальной основной секции.
Верхняя горизонтальная бетонная балка значительно толще основной секции, что придает всей конструкции стены перевернутую L-образную форму, если смотреть с торца. Как и вертикальные бетонные колонны, верхняя горизонтальная бетонная балка также армирована продольными стержнями.
Настоящее изобретение также относится к конкретному способу формирования этой стеновой конструкции. Во-первых, армирующие продольные стержни и различные крепежные элементы располагаются в форме таким образом, что армирующие стержни проходят через внутреннюю часть как верхней, так и нижней частей формы. Затем в форму заливается первая бетонная панель, и в эту первую бетонную панель встраивается панель из проволочной сетки. Затем поверх первой бетонной панели укладывают изоляционные плиты таким образом, чтобы между плитами оставалось пространство. Воздух между изоляционными плитами и первой бетонной панелью удаляется путем нажатия на изоляционные плиты, а затем над изоляционными плитами помещается еще одна панель из проволочной сетки.
Наконец, вторая бетонная панель заливается поверх изоляционных плит и второй панели из проволочной сетки. Бетон в промежутках между изоляционными плитами образует вертикальные опорные колонны, которые составляют единое целое с бетонными панелями и, таким образом, невидимы в готовой конструкции стены.
В конструкции настоящего изобретения создается эстетически привлекательная бетонная стеновая конструкция, достаточно прочная, чтобы ее можно было использовать для перекрытия разнесенных фундаментов или опор, в отличие от панелей, для которых требуется сплошное основание. Верхняя горизонтальная балка значительно увеличивает общую прочность конструкции, как и встроенные вертикальные опорные колонны и нижняя горизонтальная балка. Верхняя балка воспринимает подъемное усилие, помогает воспринимать горизонтальные ветровые нагрузки и воспринимает сжимающие нагрузки, передаваемые верхней частью здания, построенного с использованием настоящего изобретения. Продольные арматурные стержни в верхней горизонтальной балке воспринимают растягивающие нагрузки.
Таким образом, целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, достаточно прочной, чтобы перекрывать разнесенные фундаменты, опоры и т.п. без необходимости в дополнительных опорных элементах или сплошном фундаменте.
Еще одной целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, из которой легче строить, чем из других бетонных панелей и кирпича, тем самым устраняя потребность в высококвалифицированных и, соответственно, высокооплачиваемых рабочих.
Другой целью настоящего изобретения является создание сборной железобетонной стеновой конструкции, имеющей верхнюю горизонтальную балку, которая воспринимает подъемную нагрузку, помогает выдерживать горизонтальные ветровые нагрузки и воспринимает сжимающие нагрузки, передаваемые верхней частью здания, с использованием изобретения. .
Еще одной задачей настоящего изобретения является создание способа изготовления упомянутой выше армированной монолитной бетонной стеновой конструкции, который может быть легко и недорого осуществлен относительно неквалифицированными рабочими.
Другие цели и преимущества настоящего изобретения станут очевидными и очевидными при изучении следующего описания и прилагаемых чертежей, которые являются лишь иллюстрацией такого изобретения.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 представляет собой вид спереди конструкции бетонной стены в соответствии с настоящим изобретением.
РИС. 2 представляет собой вертикальный разрез конструкции бетонной стены.
РИС. 3 представляет собой горизонтальный разрез основного сечения стеновой конструкции.
РИС. 4 представляет собой частичный вид сбоку, иллюстрирующий соединительную конструкцию для соединения двух соседних бетонных стеновых конструкций.
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Со ссылками на чертежи конструкция бетонной стены согласно изобретению показана на них и в целом обозначена цифрой 10. Конструкция 10 бетонной стены включает четыре основные секции или компонента: вертикальную основную секцию , обычно обозначаемый цифрой 12; верхняя горизонтальная бетонная балка, обычно обозначаемая цифрой 14; вертикальные бетонные опорные колонны 16; и нижнюю горизонтальную балку 15.
Как видно на фиг. 1, конструкция 10 бетонной стены является достаточно прочной, чтобы перекрывать два разнесенных фундамента 11, без дополнительного усиления и без необходимости в сплошном фундаменте. Следует понимать, что стеновая конструкция 10 практически любого размера может быть построена в зависимости от размера здания, в котором будет использоваться стеновая конструкция 10.
Сосредоточившись теперь на вертикальной основной секции 12, можно увидеть, что она включает в себя две бетонные панели 18, 20, между которыми находится ряд изоляционных плит 22. Каждая бетонная панель 18, 20 армирована армирующим материалом, таким как встроенная проволока. сетчатая сеть 24, 26.
Изоляционные плиты 22 изготовлены из подходящего жесткого изоляционного материала и, как показано на РИС. 2, не проходят по всей высоте основной секции 12. Изоляционные плиты 22 обычно имеют прямоугольную форму и расположены на расстоянии друг от друга, как будет объяснено позже.
Нижняя часть основной секции 12 не имеет изоляции; таким образом, нижние части первой и второй бетонных панелей 18, 20 сливаются вместе, образуя нижнюю горизонтальную балку 15.
Здесь бетон сплошной и твердый между внешними поверхностями 31 и 33. Эта нижняя горизонтальная балка 15 усилена нижней арматурой. элементы 28, которые могут быть стальными арматурными стержнями. Внизу нижней горизонтальной балки 15 находится нижняя неподдерживаемая кромка 30. Эта кромка 30 проходит между разнесенными опорами 11 и не обязательно опирается на сплошной фундамент, как обычные стеновые панели. В нижнюю горизонтальную балку 15 встроены стальные соединительные пластины 32 для соединения стеновой конструкции 10 с фундаментом 11. Каждая из показанных здесь опор 11 имеет встроенную анкерную пластину 13. Как правило, каждая соединительная пластина 32 приваривается к анкерной пластине 13, чтобы обеспечивают надежное и фиксированное соединение.
Как упоминалось ранее, изоляционные плиты 22 расположены на расстоянии друг от друга. Как показано на фиг. 3, между каждой изоляционной плитой 22 имеется значительный зазор. Эти зазоры обеспечивают пространство для вертикальных бетонных колонн 16, которые укреплены вертикальными армирующими элементами 34, которые могут быть стальными арматурными стержнями.
Следует понимать, что вертикальные бетонные колонны 16 проходят по всей высоте основной секции 12 и составляют единое целое с бетонными панелями 18, 20. Как видно из фиг. 1 и 3, вертикальные бетонные колонны 16 находятся заподлицо с внешними поверхностями 31, 33 основной секции 12 и, таким образом, невидимы снаружи стеновой конструкции 10.
Стеновая конструкция 10 усилена за счет включения верхней горизонтальной бетонной балки 14. Как показано на РИС. 2, эта балка 14 имеет квадратное поперечное сечение и значительно толще основной секции 12, что придает вертикальной возведенной стеновой конструкции 10 перевернутую L-образную форму, если смотреть с конца. Нижняя часть 42 балки 14 выполнена за одно целое с бетонными панелями 18, 20. Сторона 38 балки 14 компланарна одной внешней поверхности 31 основной секции 12, тогда как сторона 40 балки 14 не компланарна с противоположной внешней поверхностью 33 основной секции 12, придавая стеновой конструкции 10 профиль в виде перевернутой буквы L.
Верхняя горизонтальная бетонная балка 14 армирована изнутри четырьмя горизонтальными армирующими элементами 44, соединенными друг с другом стяжками 46. Горизонтальные армирующие элементы 44 могут быть стальными арматурными стержнями, а стяжки 46 обычно могут быть металлической проволокой или лентами.
В верхнюю часть 36 балки 14 встроены подъемные вставки 50 для подъема стеновой конструкции 10 с помощью крана и т.п. В верхнюю часть 36 балки 14 также встроены анкерные элементы, такие как J-образные анкерные болты 48, которые используются для крепления верхних частей здания, таких как второй этаж или стропила, к конструкции стены 10. Верхние закладные сварные пластины 52 на каждом конце верхней части 36 балки 14 используются для крепления стеновой конструкции 10 к соседней стеновой конструкции 10. На фиг. 4 показан увеличенный частичный вид этих сварных пластин 36, к которым приварена перемычка 54, надежно соединяющая две стеновые конструкции 10.
Настоящее изобретение также включает в себя особый процесс формирования этой бетонной стеновой конструкции 10.
Сначала изготавливается форма по форме стеновой конструкции 10, при этом углубление для верхней горизонтальной бетонной балки 14 опускается глубже, чем область формы для основной секции 12. Затем четыре горизонтальных усиливающих элемента 44 соединяются стяжками 46, образуя квадратную каркасную конструкцию, которая обеспечивает армирование балки 14. Эта каркасная конструкция расположена в более глубокой области балки плесень. Также в области балки формы устанавливаются J-образные анкерные болты 48, подъемные вставки 50 и верхние закладные сварные пластины 52. В области основного сечения пресс-формы устанавливаются на место нижние усиливающие элементы 28, вертикальные усиливающие элементы 34 и соединительные пластины 32. Во всех случаях армирующие элементы 28, 34, 44 подвешены над дном формы, поэтому они не выступают на поверхности 33, 40 готовой стеновой конструкции 10.
Затем заливается первая бетонная панель 18 вместе с той частью балки 14, которая придает конструкции 10 L-образную форму.
Сразу же после заливки первой панели 18 поверх первой панели 18 укладывают панель 24 из проволочной сетки, а затем вибрируют влажный бетон так, чтобы панель 24 из сетки погружалась примерно наполовину в влажный бетон первой панели 18.
Затем изоляционные плиты 22 укладывают поверх влажного бетона первой панели 18 таким образом, чтобы между плитами 22 оставались места для вертикальных колонн 16. Изоляционные плиты 22 прижимают вниз для удаления воздуха, оставшегося между плитами 22. и первую панель 18. Затем еще одну панель 26 из проволочной сетки подвешивают немного над изоляционными плитами 22 перед заливкой второй бетонной панели 20 в форму. Эта окончательная заливка оставляет боковую сторону 38 балки 14 и поверхность 31 основной секции 12 гладкой и копланарной для бесшовного внешнего вида стены здания и т.п. Окончательная заливка также заполняет пространство между изоляционными плитами 22 для создания вертикальных бетонных колонн 16.
Бетонная стеновая конструкция 10 по изобретению особенно полезна при строительстве доступного жилья.
Верхняя горизонтальная бетонная балка 14 помогает обеспечить достаточную прочность стеновой конструкции 10, чтобы перекрывать разнесенные фундаменты 11, что делает ненужным непрерывный фундамент, который является более дорогостоящим, чем разнесенные опоры. Балка 14 принимает на себя подъемное усилие, передаваемое через подъемные вставки 50, помогает воспринимать горизонтальные ветровые нагрузки и вместе с вертикальными колоннами воспринимает сжимающие нагрузки, прикладываемые к конструкции 10 крышей или вторым этажом. Горизонтальные армирующие элементы 44 воспринимают растягивающие нагрузки.
Настоящее изобретение может быть реализовано другими конкретными способами, отличными от изложенных здесь, без отступления от сущности и основных характеристик изобретения. Таким образом, настоящий вариант осуществления во всех отношениях следует рассматривать как иллюстративный, а не ограничительный, и все изменения, входящие в значение и диапазон эквивалентности прилагаемой формулы изобретения, должны быть включены в него.
