Панели стеновые — «Завод ЖБИ-3», г. Ульяновск
Панели внутренних стен (серия 1.090.1-1/88) для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажа 3,3 м.
Панели наружных стен однослойные для общественных, производственных и вспомогательных зданий промышленных предприятий (серия 1.090.1-1/88) и для производственных зданий (серия 1.030.1-1).
Панели наружных стен трехслойные УНС-98 (на основе серии 1.030.1-1) и УНС-100 (на основе серии 1.090.1-1/88) с утеплителем из пенополистирола второго уровня теплозащиты.
Соответствуют ГОСТ 11024-84.
Наименование | Серия | Геометрические параметры, мм | ||
длина | высота | толщина | ||
Панели внутренних стен | 1.090.1-1/88 | От 1780 до 5980 | 160 | |
Панели наружных стен однослойные | 1. 090.1-1/88 | От 1100 до 6000 | 3300 | 400 |
1.030.1-1 | От 3000 до 6600 | От 600 до 2100 | 300,350,400 | |
Панели наружных стен трехслойные | УНС-100 | От 1100 до 6000 | 3300 | 400 |
УНС-98 | От 2700 до 7200 | От 600 до 2100 | 400 |
Наименование | Серия | Бетон | ||
класс | вид | плотность, кг/м 3 | ||
Панели внутренних стен | 1.090.1-1/88 | В12,5 В20 | тяжелый | 1800 |
Панели наружных стен однослойные | 1. 090.1-1/88 | В12,5 | легкий | 1400 |
1.030.1-1 | В12,5 | легкий | От 900 до 1200 | |
Панели наружных стен трехслойные | УНС-100 | В12,5 | легкий | 1400 |
УНС-98 | В12,5 | легкий | 1400 |
Панели наружных стен имеют наружный защитно-декоративный слой из раствора марок М50 и М100 плотностью 1800 кг/м?, или облицовываются керамической и стеклоплиткой. Внутренний отделочный слой — из раствора марок М25-М100.
Армирование стеновых панелей выполняется из стержневой арматуры класса А-III по ГОСТ 5781 и проволоки класса Вр-I по ГОСТ 6727.
Материалы, применяемые для изготовления панелей, соответствуют требованиям стандартов: щебень — ГОСТ 8267, гравий — ГОСТ 9757, цемент — ГОСТ 10178, песок — ГОСТ 8736, вода — ГОСТ 23732, плиты пенополистирольные для теплоизоляционного слоя трехслойных панелей — ГОСТ 15588.
Железобетонные стеновые панели ЖБИ: производство, цена, характеристики
Стеновые панели ЖБИ изготавливают из армированного бетона для возведения наружных и внутренних стен зданий. Характеризуются повышенной прочностью, огнеупорностью и быстротой монтажа. Они получили распространение в разных строительных областях за счет сокращения скорости возведения построек.
АО «ПО «Баррикада» выпускает железобетонные стеновые панели разных размеров и характеристик. Каждый технологический процесс и качество сырья соответствуют требованиям ГОСТов, что подтверждено сертификатами. За счет налаженного производства и автоматизированного оборудования мы выполняем большие партии заказов в установленные сроки.
Технологии изготовления и сферы применения
Стеновые ЖБ панели применяют в гражданском и промышленном строительстве. Из них строят многоэтажные жилые дома, производственные объекты и инженерно-технические конструкции, цоколи и чердаки. Они монтируются по периметру, так и внутри.
Типоразмеры продукции регламентированы ГОСТом. Для промназначения делают плиты длиной в 6, 9 или 12 метров.
В заводских условиях бетонные стеновые панели изготавливают по четырем методам:
1. Поточно-агрегатный — элементы перемещаются по цехам в соответствии с технологией производства.
2. Стендовый — большие фрагменты заливают в стационарные формы, к которым подъезжают агрегаты и формируют изделие.
3. Кассетный — используют стацформы, но плиты вынимают специальным подъемным механизмом.
4. Вибропрокатный — каждый производственный процесс проходит на вибропрокатном конвейере.
В зависимости от назначения будущей постройки используют легкий, средний или тяжелый бетон одно-, двух- или трехслойный. Исходя из климатических особенностей региона бетонную смесь подбирают по морозостойкости, сейсмоустойчивости, проницаемости.
Купить стеновые панели ЖБИ можно по телефону 8 (812) 406-83-27 или на сайте. Эксперты компании проконсультируют по всем интересующим вопросам.
Панели трехслойные железобетонные (ЖБИ): стеновые для жилых домов, монтаж
Строительство многоэтажных домов из трехслойных железобетонных панелей позволило в несколько раз сократить время на их возведение, оптимизировать расходы на приобретение дорогостоящих строительных материалов и уменьшить количество рабочих на строительной площадке.
Читайте также: про строительство и ремонт.
Панельные стены в чем особенности
Содержание статьи:
Сегодня для мало- и многоэтажного строительства жилых домов, а также производственных зданий и сооружений используют панели трехслойные железобетонные. Многие люди относятся к ним скептически, помня о панельных домах времен СССР, которые отличались низкой степенью тепло- и шумоизоляции.
Но использование инновационных технологий в процессе производства железобетонных стеновых панелей позволило существенно улучшить их качество, включая тепло- и звукоизоляционные характеристики.
Знакомимся с изделиями о чем говорит стандарт
Железобетонные плиты с эффективным теплоизоляционным материалом изготавливают в полном соответствии международному государственному стандарту 31310, отредактированному в 2015 г. В этом документе указаны типы и размеры трехслойных ЖБИ, их классификация и условия производства.
Структура панели
Несмотря на то что бетонные армированные панели имеют несколько различных слоев, они представляют собой целостное изделие, в которое теплоизоляционный материал укладывается еще на этапе его изготовления.
Панельный бутерброд состоит из 2 слоев бетона, между которыми располагается теплоизоляционный материал. В процессе изготовления плит могут использоваться несколько различных видов утеплителя, каждый из которых выполняет свою функцию.
Панели для строительства внешних стен могут иметь облицовочный слой, который при их установке оказывается внутри помещений. Он является стартовым покрытием для облицовки стен другими отделочными материалами. Для этого может использоваться цементный или известково-цементный раствор.
Внешний и внутренний слой плит соединяется посредством различных гибких связей, таких как:
- Распорки. Эти элементы необходимы для крепления 2 слоев бетона и теплоизоляционного материала. Предназначены для компенсации растягивающих и сжимающих механических нагрузок, которые воздействуют на стены дома перпендикулярно.
Подвески. Эти детали необходимы для передачи продольных механических нагрузок на внутренние элементы плит. Их количество определяется с помощью математических расчетов.
Подкос. Он необходим для недопущения смещения всех слоев панели, которые могут появиться во время их перевозки, разгрузки или монтажа.
Кроме этого, существуют жесткие связи, которые представляют собой тонкие армированные прутья, размещенные внутри утеплителя и соединяющие все слои панелей. Такие плиты используются в сфере промышленного строительства.
youtube.com/embed/5c2_QCAilYM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Конструктив и назначение изделий
Виды железобетонных панелей с утеплителем:
- Несущие. Такие плиты могут выдержать не только собственный вес, но и вес других конструкций, устанавливающихся сверху них.
Поэтажно-несущие. Они выдерживают нагрузку межэтажных перекрытий и передают ее на весь каркас дома.
Не несущие. На такие плиты другие конструкции не могут оказывать нагрузку, т. е опираться на них.
Самонесущие. Такие изделия принимают не только свой вес, но и нагрузку, которая находится над ними.
Сэндвич-панели могут изготавливаться с воздушной прослойкой. В этой конструкции декоративный слой находится на небольшом расстоянии от верхней части внешнего слоя, создавая пустоту, наполненную воздухом. Жилой дом, построенный из таких плит, обладает не только высокой степенью прочности, но и имеет эстетичный внешний вид.
Все ЖБ-панели делятся на 3 вида по месту расположения:
- Плиты для надземного строительства.
Цокольные.
Изделия для строительства мансардных помещений и парапетов.
Плиты могут обладать различной несущей способностью, отличаться конструктивно и видом применяемых для их изготовления связей:
- При выборе панелей на этапе проектирования необходимо учитывать архитектурные и технические характеристики здания или сооружения. Каждый этаж дома строится из рядовых и угловых плит, которые могут быть сплошными или с проемами разных размеров.
Горизонтальная разрезка предусматривает наличие трехслойных ЖБ-изделий полосового и простеночного типа. Продольная разреза, кроме рядовых и угловых полосовых плит, может иметь изделия для подоконников.
В системе маркировки указывается тип и габариты бетонного изделия. Например, 3НЦНЖ означает трехслойная цокольная плита для наружных работ, имеющая жесткие связи.
К этой маркировке добавляется и цифровая, которая указывается в целых числах.
Кроме этого, производитель может указывать вид бетонной смеси, из которой изготовлены ЖБ-изделия. Они могут производиться из тяжелого, ячеистого или керамзитобетона.
Характеристики панелей и требования к ним
Внешние бетонные армированные панели с теплоизолятором характеризуются по нескольким признакам:
- Виду бетона.
Виду утеплителя внутренней прослойки.
Размерам слоев.
Типам связей (они могут быть неметаллическими, стальными, шпоночными или в виде ребер жесткости).
Противопожарным рассечкам в теплоизоляторе.
Размерным диапазонам.
По материалу отделки.
Методу соединения смежных деталей в 2 плоскостях.
Способу крепления к каркасу здания.
Конструктивному типу боковых сторон (они могут быть плоскими, дренированными, открытыми и с гребнем).
Наличию пароизоляционного материала или его отсутствию.
Когда осуществляют установку однорядных плит, учитывают их количество, а также размеры оконных и дверных проемов.
Особенности ЖБ-плит:
- На этапе проектирования подбирают размеры плит по нескольким критериям: их высота должна быть аналогичной высоте монтажного узла, а толщина делиться на 10, 20 или 50 без остатка. Толщина бетонного слоя может варьироваться от 65 до 120 мм.
Главный слой может изготавливаться из тяжелого, легкого, мелко- или крупнозернистого бетона класса В15, но не ниже. В государственном стандарте указано, что степень прочности бетона через 4 недели должна быть не меньше 70% от его первоначального значения, указанного в проекте.
Для создания среднего слоя ЖБ-плиты может использоваться: каменная вата различной степени жесткости, стекло вата, прочный войлок на основе битума, пенопласт (ПП) М25 или 35 и другие теплоизоляторы.
В соответствии с разработанным проектом, для прочного соединения плит между собой и другими элементами здания их торцевые части оснащаются стальными накладками, закладными элементами, глубокими вырезами или большими выступами.
В комплект ЖБ-панелей входят дверные и оконные изделия, отливы и подоконники с монтажными закладными элементами.
По своему внешнему виду армированные бетонные панели с теплоизолятором должны полностью соответствовать установленным ГОСТом. На их поверхности не должно быть видно открытой арматуры, пятен, кусков раствора в местах крепления закладных элементов и петель. Все изделия должны обрабатываться защитным антикоррозийным и водоотталкивающим составом, маркироваться и отделываться качественными материалами.
Чем отличаются внутренние панели
Государственный стандарт 31310 предусматривает производство панелей для строительства каркаса здания. Для изготовления внутренних перегородок пользуются ГОСТом (12504*2015). Т. к. установка таких плит осуществляется внутри дома, для них не предусмотрена прослойка и теплоизоляционный слой. Поэтому толщина таких изделий небольшая.
На внутренние ЖБ-плиты не воздействуют низкие и высокие температуры, а также влага, поэтому класс морозоустойчивости бетона для их изготовления может быть намного меньше, чем для внешних изделий. Если для производства внутренних плит перекрытия можно использовать бетон F25, то для внешних панелей он должен быть не меньше F100.
Сегодня в Москве, России, странах СНГ возводится большое количество жилых домов из трехслойных железобетонных панелей, обладающих высокой степенью прочности и надежности.
Источник
Стеновые панели ЖБИ в Ижевске
Железобетонные стеновые блоки используют для возведения стен здания – многоэтажного дома, промышленного помещения, гаража и др. Изготовление стеновых блоков строго регламентируется ГОСТом. В зависимости от назначения блоков, их производят из тяжелого или легкого бетона с арматурой.
Виды бетона для стеновых блоков
Именно этот материал набрал популярность, потому что бетонные изделия не портятся под воздействием воды, а также отличаются высокой прочностью и морозостойкостью. Однако и бетон неидеален, потому что он хорошо проводит звук и холод, а значит дома из тяжелого бетона нужно дополнительно утеплять. Фундамент жилых домов обычно возводят из легкого бетона.
Есть несколько подвидов легкого бетона, которые укрепляют слабые места тяжелого материала – пеноблоки, газоблоки и керамзитобетон.
Назначение стеновых блоков
Выделяют несколько основных видов ЖБИ блоков в зависимости от их назначения. Каждый тип отличается характеристиками и ценой.
Конструкционные блоки используют для создания несущих стен постройки. Обратите внимание, что некоторые виды легкого бетона требуют дополнительной облицовки стен.
Теплоизоляционным блокам отдают предпочтение при суровом климате, чтобы усилить защиту здания от холода. При этом иногда теряют в прочности блоков, отдавая предпочтение усилению теплоизоляции.
Перегородочные блоки нужны, чтобы разделить общее пространство на несколько зон. При этом ширину блока делают меньше, чем у других видов.
Задача декоративных блоков украсить фасад здания и обеспечить всеми другими полезными свойствами, типа прочности и морозостойкости. Некоторые производители имитируют бетонными блоками натуральный камень или дерево, чтобы разнообразить фасад.
Все блоки должны иметь одинаковую форму и гладкую поверхность. Во время производства стеновых блоков не рекомендуется нарушать технологии изготовления, поэтому покупать блоки следует у проверенных производителей.
Частный дом жби | Строительство домов под ключ
Частный дом жби | Строительство домов под ключ — БЭНПАНПродолжая пользоваться сайтом, вы соглашаетесь на использование файлов cookie. Более подробную информацию можно найти в Политике cookie файлов.
×Частный дом из плит жби
Плиты и панели достаточно похожи, и их часто смешивают в одну категорию. Поэтому, говоря о частном доме из плит жби, обычно подразумевают именно частный дом из жби панелей.

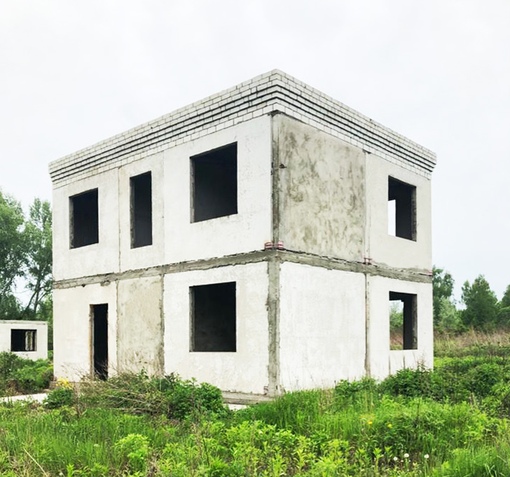

Частный дом из жби
ЖБИ — аббревиатура к термину «железобетонные изделия». Для строительства частного дома из жби могут применяться разные жби изделия: железобетонные лестничные пролеты, плиты перекрытий, отдельные блоки и целые стеновые панели. Обычно, упоминая частный дом жби, имеют в виду именно дом из железобетонных панелей.
Частный дом из панелей жби
Современные панельные дома — это комфортные, теплые и надежные здания, заметно отличающиеся в лучшую сторону от серийных «панелек» и по теплу, и по шумоизоляции. Частный дом из панелей жби представляет собой конструкцию из самонесущих стеновых панелей и плит перекрытий. Стеновые панели и перекрытия выполняются из железобетона. Сами панели и плиты перекрытий могут отличаться по типу у разных производителей. Наиболее выгодны и экономичны в эксплуатации трехслойные панели с готовым фасадом и установленным утеплением. Частный дом жби из таких панелей не требует доутепления, а фасадные работы сводятся к простой покраске фасада (а в случае с готовым клинкером на фасаде не требуется и этого).
Домокомплект жби для частного дома
В домокомплект жби для частного дома входят плиты перекрытий жби и жби панели для строительства частного дома. Купить такой домокомплект можно на заводе-изготовителе; обычно в цену также входит монтаж домокомплекта. Обычно частный дом жби возводится профессиональными строителями, поскольку монтаж коробки требует определенных навыков и опыта работы с жби панелями. Однако можно, например, купить домокомплект жби для частного дома вместе с изготовлением фундамента, а остальные этапы строительства (кровлю, остекление, коммуникации) заказать в других компаниях или даже выполнить самостоятельно.
ЖБИ. Строительство частных домов
Особенности строительства частного дома ЖБИ:
1. необходимость капитального фундамента (лента, ростверк, плита)
2. нужен автокран и возможность заезда панелевоза
3. монтаж должны выполнять специалисты
4. скорость сборки коробки частного дома жби – от 2 до 15 дней в зависимости от площади дома
Частный дом из панелей жби. Цена
Стоимость частного дома из жби панелей сопоставима со стоимостью дома из пенобетона (газблока,пеноблока) и обычного бруса. При этом на первый взгляд газблок может показаться дешевле, поскольку для точного сравнения нужно сравнить не только цену за материал стен (сам газблок и панель), но и стоимость утепления: в доме из трехслойных железобетонных панелей утеплитель уже установлен внутри стеновой панели, а в случае с газблоком вам потребуется докупить и установить утеплитель отдельно.
Панели железобетонные
Стеновые панели из железобетона являются очень популярным и востребованным стройматериалом благодаря множеству достоинств. Они широко используются в современном возведении жилых домов, промышленных зданий и инфраструктурных объектов. С появлением данных конструкций стало возможным разительно сократить время постройки здания, которое ко всему прочему отличалось высокими эксплуатационными и технологическими характеристиками.
Преимущества панелей из бетона
К простоте монтажа стеновых панелей и высоким темпам ведения строительных работ также добавляют:
- Высокую стойкость к любым нагрузкам, прочность и неприхотливость;
- Универсальность материала и прекрасные технические характеристики;
- Хороший уровень тепло – звукоизоляции и огнеупорность;
- Устойчивость к погодным условиям и длительный срок службы.
Обзорная характеристика стеновых панелей
Огромное разнообразие ЖБИ панелей просто поражает воображение. Различные ограды, блоки, стеновые плиты и панели перекрытия сегодня пользуются огромным спросом. Современная культура строительства с применением новых технологий, улучшенных материалов и продуманных конструкторских решений, дает на выходе прекрасный результат в виде высокоэффективного, качественного, функционального, надежного и отличающегося долголетием здания или объекта.
Железобетонные изделия благодаря которым случился прорыв в строительстве, являются монолитным материалом из основы – металлической арматуры и бетона. Сочетание этих материалов весьма эффективно по всем параметрам.
Стеновые панели из бетона имеют самые разнообразные габариты и требования, которые регламентируются ГОСТ 11024–84 и ГОСТ 12504–80 для конструкций внутреннего и внешнего применения. Армирование изделий производят:
- Предварительно напряженной сталью;
- Обычной конструктивной сталью.
Железобетонные стеновые панели по приему/передаче нагрузок бывают навесными, несущими либо самонесущими, а по строению — различают монолитные, пустотные и изготовленные из одного или нескольких марок бетона.
Разновидности панелей от «Азов Железобетон»
Продукция, представленная в данном разделе, выполнена по стандартам ГОСТ и согласно сферам использования делится на изделия применяемые:
- При строительстве многоэтажных жилых домов;
- Для возведения подвалов и цокольных этажей;
- При обустройстве крыш, перекрытий и чердачных помещений;
- Для возведения инженерно-технических и производственных объектов.
По типу конструкции панели бывают составными и цельными, а по числу слоев существуют одно, двух и трехслойные изделия. Часто для красивого наружного вида сооружения применяют фасадные ЖБИ:
- Стеновые панели под кирпич, имитацию каменной нарезки или доски;
- Стеновые панели под плитку или с объемным декором.
Купить стеновые панели любой модификации и популярного типоразмера, Вам поможет наш менеджер. Позвонив по номеру: 8 (929) 801-11-09 . Вы получите квалифицированную помощь в подборе наиболее актуального для Ваших целей стройматериала.
Промышленные стеновые панели прочие | Партнер ЖБИ
Вы здесь
Промышленные стеновые панели прочие:
Наименование | Длина, мм | Ширина, мм | Высота, мм: | Вес, кг |
ПСТ 38.12.3-1 | 0 | 0 | 0 | 1675 |
2ПР 4-1 | 0 | 0 | 0 | 4725 |
2ПС 12-12 | 0 | 0 | 0 | 1050 |
2ПС 12-18-30 | 0 | 0 | 0 | 1575 |
2ПС 12-18-40 | 1180 | 400 | 1185 | 2100 |
2ПС 15-12-3. 0 | 0 | 0 | 0 | 1300 |
2ПС 3-18-30 | 1785 | 280 | 300 | 375 |
2ПС 3-18-40 | 1785 | 280 | 400 | 423 |
2ПС 30-12-3 | 0 | 300 | 0 | 2648 |
2ПС 6-12-3 | 0 | 300 | 0 | 525 |
2ПС 6-12-30 | 0 | 0 | 0 | 500 |
2ПС 6-18-3 | 0 | 300 | 0 | 775 |
2ПС 6-18-30 | 0 | 0 | 0 | 775 |
2. 3НС 12-16 | 0 | 0 | 0 | 9575 |
2.3НС 12-17 | 0 | 0 | 0 | 7850 |
2.3НС 12-19 | 0 | 0 | 0 | 5900 |
2.3НС 12-23 | 0 | 0 | 0 | 7450 |
2.3НС 12-24 | 0 | 0 | 0 | 7200 |
2.3НС 12-38 | 0 | 0 | 0 | 7100 |
2. 3НС 12-40 | 0 | 0 | 0 | 7350 |
2.3НС 12-42 | 0 | 0 | 0 | 6950 |
2.3НС 12-6 | 0 | 0 | 0 | 4735 |
2.3НС 12-8 | 0 | 0 | 0 | 6175 |
4ПР 4 | 0 | 0 | 0 | 4375 |
4ПР 4-4 | 0 | 0 | 0 | 4725 |
4ПР 4-7 | 0 | 0 | 0 | 4725 |
ВС 20 | 0 | 0 | 0 | 1380 |
ВС 30 | 0 | 0 | 0 | 3080 |
ВС 30-1 | 0 | 0 | 0 | 210 |
ВС 31 | 0 | 0 | 0 | 2430 |
ВС 32 | 0 | 0 | 0 | 3250 |
ВС 32-1 | 0 | 0 | 0 | 2500 |
ВС 32-7 | 0 | 0 | 0 | 3250 |
ВС 32-9 | 0 | 0 | 0 | 3250 |
ВС 41 | 0 | 0 | 0 | 4250 |
ВС 41-1 | 0 | 0 | 0 | 3750 |
ВС 42 | 0 | 0 | 0 | 2450 |
ВС 48 | 0 | 0 | 0 | 4180 |
ВС 56 | 0 | 0 | 0 | 5780 |
ВС 56-10 | 0 | 0 | 0 | 4550 |
ВС 56-12 | 0 | 0 | 0 | 5780 |
ВС 56-13 | 0 | 0 | 0 | 5050 |
ВС 56-16 | 0 | 0 | 0 | 4400 |
ВС 56-2 | 0 | 0 | 0 | 5780 |
ВС 56-3 | 0 | 0 | 0 | 5780 |
ВС 56-6 | 0 | 0 | 0 | 5750 |
ВС 6-1 | 1600 | 160 | 2650 | 1695 |
ВС 6-11 | 3500 | 160 | 2650 | 3710 |
ВС 6-18 | 5230 | 160 | 2650 | 4800 |
ВС 6-55 | 0 | 0 | 0 | 4875 |
ВЦ 03-04 | 3500 | 160 | 2500 | 2725 |
ВЦ 03-06 | 3500 | 160 | 2500 | 2775 |
ВЦ 03-08 | 0 | 0 | 0 | 3750 |
ВЦ 03-09 | 5230 | 160 | 2630 | 4500 |
ВЦ 03-10 | 5230 | 160 | 2930 | 3900 |
ВЦ 03-11 | 5230 | 160 | 2500 | 3775 |
ВЦ 03-30 | 1600 | 160 | 2500 | 1600 |
ИВС 6-1-1 | 0 | 0 | 0 | 925 |
ИВС 6-11-1 | 0 | 0 | 0 | 2925 |
ИВС 6-18-3 | 0 | 0 | 0 | 4800 |
ИВС 6-21 | 0 | 0 | 0 | 4200 |
ИВС 6-29-1 | 0 | 0 | 0 | 4800 |
ИВС 6-40-1 | 0 | 0 | 0 | 5550 |
ИВС 6-41-1 | 0 | 0 | 0 | 5550 |
КБ | 800 | 400 | 80 | 65 |
НБП 10. 6-1.2 | 980 | 600 | 120 | 150 |
НБП 12.6-1.2 | 1180 | 600 | 120 | 180 |
НБП 15.6-1.2 | 1480 | 600 | 120 | 220 |
НБП 24.6-1.2 | 2380 | 600 | 120 | 350 |
НБПУ 6.6-1.2 | 600 | 600 | 120 | 90 |
Н 60-12 | 0 | 0 | 0 | 0 |
Н 60-18 | 0 | 0 | 0 | 0 |
Н 60-21 | 0 | 0 | 0 | 0 |
НР 30-28-3. 5 | 0 | 0 | 0 | 0 |
НСП 30-18 | 3000 | 1800 | 150 | 2215 |
НСП 30-6 | 3000 | 600 | 150 | 738 |
НСП 30-9 | 3000 | 900 | 150 | 1108 |
НСП 50-18 | 5000 | 1800 | 150 | 4025 |
НСП 50-6 | 5000 | 600 | 150 | 1200 |
НСП 50-9 | 5000 | 900 | 150 | 2013 |
НС 10-1 | 0 | 0 | 0 | 1160 |
НС 11-1 | 0 | 0 | 0 | 1250 |
НС 14-1 | 0 | 0 | 0 | 1740 |
НС 15 | 1500 | 400 | 120 | 180 |
НС 15-1 | 0 | 0 | 0 | 1830 |
НС 19 | 0 | 0 | 0 | 1890 |
НС 23 | 2300 | 400 | 120 | 275 |
НС 31 | 0 | 0 | 0 | 2570 |
НС 32-1 | 0 | 0 | 0 | 2680 |
НС 43 | 0 | 0 | 0 | 4820 |
НС 43-1 | 0 | 0 | 0 | 1250 |
НС 47-1 | 0 | 0 | 0 | 5460 |
НС 52 | 0 | 0 | 0 | 6100 |
НС 52-3 | 0 | 0 | 0 | 6110 |
НС 62 | 0 | 0 | 0 | 5180 |
НС 62-1 | 0 | 0 | 0 | 6040 |
НС 62-2 | 0 | 0 | 0 | 5090 |
НС 63-1 | 0 | 0 | 0 | 5170 |
НС 69-1 | 0 | 0 | 0 | 6570 |
НС 69-3 | 0 | 0 | 0 | 6250 |
НС 69-5 | 0 | 0 | 0 | 5790 |
НС 69-7 | 0 | 0 | 0 | 5930 |
НТ 30-28-3. 5-30 | 0 | 0 | 0 | 0 |
НТ 30-28-3.5 | 0 | 0 | 0 | 0 |
НЦ 10-11 | 0 | 0 | 0 | 7550 |
НЦ 10-13 | 0 | 0 | 0 | 6850 |
НЦ 10-14 | 0 | 0 | 0 | 6650 |
НЦ 10-15 | 0 | 0 | 0 | 5690 |
НЦ 10-5 | 0 | 0 | 0 | 3130 |
НЦ 10-7 | 0 | 0 | 0 | 3688 |
ПБ 1. 2 | 1200 | 250 | 230 | 173 |
ПБ 1.5 | 1500 | 250 | 220 | 205 |
ПБ 14-6-2 | 1410 | 640 | 290 | 350 |
ПБ 14-8-2 | 1410 | 770 | 290 | 425 |
ПБ 17-6-2 | 1710 | 640 | 290 | 550 |
ПБ 17-6-2 | 1760 | 640 | 290 | 515 |
ПБ 17-8-2 | 1710 | 770 | 290 | 700 |
ПБ 18-6-2 | 1860 | 640 | 290 | 450 |
ПБ 18-8-2 | 1860 | 770 | 290 | 625 |
ПБ 19-8-2 | 1900 | 770 | 290 | 825 |
ПБ 20-6-2 | 2010 | 640 | 290 | 600 |
ПБ 20-8-2 | 2010 | 770 | 290 | 850 |
ПБ 22-6-2 | 2160 | 640 | 290 | 650 |
ПБ 22-8-2 | 160 | 770 | 290 | 775 |
ПБ 23-6-2 | 2310 | 640 | 290 | 675 |
ПБ 23-8-2 | 2310 | 770 | 290 | 925 |
ПБ 24-8-2 | 2430 | 770 | 290 | 950 |
ПБ 26-6-2 | 2610 | 640 | 290 | 725 |
ПБ 26-8-2 | 2610 | 770 | 290 | 1000 |
ПБ 38 | 0 | 0 | 0 | 2250 |
ПГ 48-2 | 4800 | 2880 | 140 | 5000 |
ПГ 54-1 | 5400 | 2980 | 160 | 6420 |
ПГ 60-1 | 6000 | 2980 | 160 | 7150 |
ПГ 60-12-2 | 5980 | 1185 | 120 | 2125 |
ПЖС 10 | 0 | 0 | 0 | 1750 |
ПК 12-12-30 | 11970 | 1185 | 300 | 10650 |
ПК 12-18-30 | 11970 | 1785 | 300 | 16000 |
ПМК 1 | 740 | 400 | 80 | 60 |
ПСГ 1 в | 3980 | 2800 | 250 | 3400 |
ПСД 1 | 0 | 0 | 0 | 1600 |
ПСД 60-18-5. 0 | 5980 | 1785 | 500 | 13300 |
ПСЖ 3 | 5980 | 1185 | 120 | 900 |
ПСЖ 4 | 2980 | 1185 | 120 | 1075 |
ПСЖ 5 | 5980 | 1185 | 120 | 2125 |
ПСК | 0 | 0 | 0 | 6625 |
ПСК 6-12-4 | 0 | 0 | 0 | 7250 |
ПСЛ 24-111 | 5980 | 1185 | 240 | 4253 |
ПСЛ 30-121 | 5980 | 1185 | 300 | 5325 |
ПСЛ 40-2 | 5980 | 1185 | 400 | 7088 |
ПСО 1 | 0 | 0 | 0 | 1700 |
ПСП 36 | 0 | 0 | 0 | 7600 |
ПСП 42 | 4460 | 2980 | 0 | 8175 |
ПСП 48 | 0 | 0 | 4 | 9325 |
ПСП 60 | 6000 | 2980 | 0 | 12925 |
ПС 1-28 | 0 | 0 | 0 | 4830 |
ПС 1-56 | 0 | 0 | 0 | 9600 |
ПС 115-12-30 | 1150 | 1200 | 300 | 593 |
ПС 115-18-30 | 1150 | 1800 | 300 | 888 |
ПС 12-12 | 0 | 0 | 0 | 0 |
ПС 120-18-30 | 12000 | 1800 | 300 | 15975 |
ПС 145-12-30 | 1450 | 1200 | 300 | 745 |
ПС 145-18-30 | 1450 | 1800 | 300 | 1118 |
ПС 2-28 | 0 | 0 | 0 | 4750 |
ПС 2-56 | 0 | 0 | 0 | 9560 |
ПС 21-15-45 | 0 | 0 | 0 | 3018 |
ПС 21-32-50 | 0 | 0 | 0 | 7545 |
ПС 25-15-45 | 0 | 0 | 0 | 3650 |
ПС 25-32-50 | 0 | 0 | 0 | 9335 |
ПС 25-32-50 без оконного блока | 0 | 0 | 0 | 6525 |
ПС 295-12-30 | 2950 | 1200 | 300 | 1518 |
ПС 295-15-30 | 2950 | 1500 | 300 | 1898 |
ПС 295-18-30 | 2950 | 1800 | 300 | 2275 |
ПС 295-9-30 | 2950 | 900 | 300 | 1138 |
ПС 30-12-25 | 0 | 0 | 0 | 1320 |
ПС 30-12-3 | 0 | 300 | 0 | 2648 |
ПС 30-12-30 | 2980 | 1185 | 300 | 1590 |
ПС 30-12-40 | 2980 | 1185 | 400 | 3533 |
ПС 30-15 | 2980 | 1490 | 100 | 1100 |
ПС 30-18-25 | 3000 | 1800 | 250 | 2030 |
ПС 30-18-3 | 3000 | 1800 | 300 | 3998 |
ПС 30-9-25 | 3000 | 900 | 250 | 1010 |
ПС 30-9-30 | 3000 | 900 | 300 | 2000 |
ПС 55-12-30 | 550 | 1200 | 300 | 283 |
ПС 55-18-30 | 550 | 1800 | 300 | 425 |
ПС 60-12 | 5980 | 1190 | 300 | 5300 |
ПС 60-12-2. 0 | 5980 | 1185 | 200 | 3550 |
ПС 60-12-25-6 | 5980 | 1185 | 250 | 4425 |
ПС 60-12-3.5 | 5980 | 1185 | 350 | 3750 |
ПС 60-12-30-6 | 5980 | 1185 | 300 | 5325 |
ПС 60-12-40 | 5980 | 1180 | 400 | 7055 |
ПС 60-12-40 | 5980 | 1185 | 400 | 7100 |
ПС 60-15-25 | 6000 | 1500 | 250 | 3400 |
ПС 60-15-3 | 0 | 300 | 0 | 6650 |
ПС 60-15-3. 5 | 5980 | 1485 | 350 | 4700 |
ПС 60-18 | 5980 | 1790 | 300 | 7850 |
ПС 60-18-25-6 | 5980 | 1785 | 250 | 6650 |
ПС 60-18-3 | 0 | 300 | 0 | 8000 |
ПС 60-18-3.5 | 5980 | 1785 | 350 | 0 |
ПС 60-18-30 | 6000 | 1800 | 300 | 8000 |
ПС 60-18-30-6 | 5980 | 1785 | 300 | 4800 |
ПС 60-18-35 | 0 | 0 | 0 | 9325 |
ПС 60-18-4. 0-6 л | 5980 | 1785 | 300 | 10675 |
ПС 60-18-40 | 5980 | 1780 | 400 | 6000 |
ПС 60-18-40 | 5980 | 1785 | 400 | 10675 |
ПС 60-21-35 | 0 | 0 | 0 | 10925 |
ПС 60-30-23 | 5980 | 2980 | 225 | 6300 |
ПС 60-6-25 | 6000 | 600 | 250 | 1340 |
ПС 60-6-3. 5 | 5980 | 585 | 350 | 1840 |
ПС 60-6-30 | 6000 | 600 | 300 | 2625 |
ПС 60-9-2.5 | 6000 | 900 | 250 | 3325 |
ПС 60-9-3.5 | 5980 | 885 | 350 | 2780 |
ПС 60-9-3.5-6 | 0 | 0 | 0 | 0 |
ПС 60-9-30 | 6000 | 900 | 300 | 2410 |
ПС 600-09 | 5980 | 300 | 885 | 2130 |
ПС 600-12 | 5980 | 300 | 1185 | 5775 |
ПС 600-12 | 0 | 0 | 0 | 1225 |
ПС 600-12-20 | 5980 | 1180 | 200 | 3525 |
ПС 600-12-25 | 5980 | 1180 | 250 | 4275 |
ПС 600-12-30 | 5980 | 1180 | 300 | 5300 |
ПС 600-120 | 0 | 0 | 0 | 1775 |
ПС 600-15-25 | 5980 | 1480 | 250 | 5525 |
ПС 600-15-30 | 5980 | 300 | 1485 | 6700 |
ПС 600-15-40 | 5980 | 1480 | 400 | 8850 |
ПС 600-18 | 0 | 0 | 0 | 1875 |
ПС 600-18-20 | 5980 | 1780 | 200 | 5300 |
ПС 600-18-25 | 5980 | 250 | 1780 | 6650 |
ПС 600-18-30 | 5980 | 300 | 1780 | 7975 |
ПС 600-18-30 | 5980 | 300 | 1785 | 8025 |
ПС 600-9-30 | 5980 | 885 | 300 | 3975 |
ПС 615-120 | 0 | 0 | 0 | 1825 |
ПС 625-12-20 | 6230 | 1180 | 200 | 3675 |
ПС 625-12-25 | 6230 | 1180 | 250 | 4600 |
ПС 625-12-30 | 6250 | 1200 | 300 | 3215 |
ПС 625-18-30 | 6250 | 1800 | 300 | 4825 |
ПС 625-9-30 | 6250 | 900 | 300 | 2410 |
ПС 63-12-25-6 | 6280 | 1185 | 250 | 4650 |
ПС 63-12-30 | 0 | 0 | 0 | 5625 |
ПС 63-18-25 | 6300 | 1800 | 250 | 4290 |
ПС 63-18-30 | 0 | 0 | 0 | 8450 |
ПС 63-5-12 | 0 | 300 | 0 | 5625 |
ПС 63-9-25 | 6300 | 900 | 250 | 2130 |
ПС 63. 5-12-3.0 | 0 | 0 | 0 | 5625 |
ПС 63.5-12-30 | 0 | 0 | 0 | 5625 |
ПС 63.5-9-30 | 0 | 0 | 0 | 4175 |
ПС 635-12 | 0 | 0 | 0 | 1325 |
ПС 635-12-30 | 6230 | 1180 | 300 | 5600 |
ПС 635-12-30 | 6350 | 1200 | 300 | 6350 |
ПС 635-18 | 0 | 0 | 0 | 1950 |
ПС 635-18-30 | 6350 | 1800 | 300 | 5130 |
ПС 635-9-30 | 6350 | 900 | 300 | 2450 |
ПС 65-9-3. 0 | 0 | 0 | 0 | 4300 |
ПС 650-12-20 | 6480 | 1180 | 200 | 3825 |
ПС 650-12-25 | 6480 | 1180 | 250 | 4825 |
ПС 650-12-30 | 6500 | 1200 | 300 | 3343 |
ПС 650-18-30 | 6500 | 1800 | 300 | 5015 |
ПС 650-9-30 | 6500 | 900 | 300 | 2508 |
ПС 655-12-25 | 6550 | 1200 | 250 | 2960 |
ПС 655-18-25 | 6550 | 1800 | 250 | 4450 |
ПС 655-9-25 | 6550 | 900 | 250 | 2210 |
ПС 66-12-3. 0 | 0 | 0 | 0 | 5875 |
ПС 66-12-3.0 л | 6580 | 1185 | 300 | 5875 |
ПС 66-18-3.0 л | 6580 | 1785 | 300 | 8825 |
ПС 66-18-30 | 0 | 0 | 0 | 8800 |
ПС 66-9-3 | 6600 | 900 | 300 | 2610 |
ПС 660-12-30 | 6580 | 1180 | 300 | 3540 |
ПС 660-15-30 | 6580 | 1480 | 300 | 7300 |
ПС 660-18-30 | 6580 | 1780 | 300 | 5330 |
ПС 660-18-40 | 6580 | 1780 | 400 | 11700 |
ПС 660-9-30 | 6580 | 800 | 300 | 4375 |
ПС 7 | 0 | 0 | 0 | 4725 |
ПС 70-12-30 | 700 | 1200 | 300 | 360 |
ПС 70-18-30 | 700 | 1800 | 300 | 540 |
ПС 9 | 0 | 0 | 0 | 4750 |
ПСРО 1 | 0 | 0 | 0 | 2050 |
ПСР 1 | 0 | 0 | 0 | 2050 |
ПСТ | 0 | 0 | 0 | 6625 |
ПСТП 1. 8-6 | 5980 | 1785 | 240 | 6375 |
ПСТП 1.8-6.25 | 6230 | 1785 | 240 | 6625 |
ПСТ 0.9-6 | 900 | 6000 | 1 | 3268 |
ПСТ 0.9-6.25 | 900 | 6250 | 0 | 3425 |
ПСТ 1.1-3 | 1100 | 3000 | 0 | 2193 |
ПСТ 1.2-0.6 | 550 | 1185 | 240 | 375 |
ПСТ 1. 2-1.2 | 1150 | 1185 | 240 | 800 |
ПСТ 1.2-1.5 | 1450 | 1185 | 240 | 1025 |
ПСТ 1.2-6 | 1200 | 6000 | 0 | 4388 |
ПСТ 1.2-6.25 | 1200 | 6250 | 0 | 4573 |
ПСТ 1.5-6 | 1500 | 6000 | 0 | 5500 |
ПСТ 1.8-6 | 5980 | 1785 | 240 | 6375 |
ПСТ 1. 8-6 | 1800 | 6000 | 250 | 6750 |
ПСТ 1.8-6.25 | 6230 | 1785 | 240 | 6625 |
ПСТ 1.8-6.25 | 1800 | 6250 | 0 | 6913 |
ПСТ 10.5.12.2.5 | 0 | 0 | 0 | 500 |
ПСТ 100 | 0 | 0 | 0 | 0 |
ПСТ 12.12.2.5 | 0 | 0 | 0 | 575 |
ПСТ 12. 15.3.3-1 | 0 | 0 | 0 | 675 |
ПСТ 12.16.5.3-1 | 0 | 0 | 0 | 725 |
ПСТ 15-12-2.5 | 0 | 0 | 0 | 650 |
ПСТ 15.12.3-1 | 0 | 0 | 0 | 658 |
ПСТ 30-11-25 | 3000 | 1100 | 250 | 2193 |
ПСТ 30-12-3 | 0 | 0 | 0 | 1490 |
ПСТ 30-18-3 | 0 | 0 | 0 | 2220 |
ПСТ 38.6.3.3-1 | 0 | 0 | 0 | 875 |
ПСТ 38.9.3-1 | 0 | 0 | 0 | 1250 |
ПСТ 39.12.3-1 | 0 | 0 | 0 | 1300 |
ПСТ 41.12.3-1 | 0 | 0 | 0 | 1825 |
ПСТ 41.6.3.3-1 | 0 | 0 | 0 | 950 |
ПСТ 41.9.3-1 | 0 | 0 | 0 | 1375 |
ПСТ 6.15-1.2 | 0 | 0 | 0 | 2825 |
ПСТ 6.15.3-1 | 0 | 0 | 0 | 375 |
ПСТ 60-12 | 6000 | 1200 | 0 | 4375 |
ПСТ 60-12-2.5 | 0 | 0 | 0 | 4425 |
ПСТ 60-12-25 | 6000 | 1200 | 250 | 4388 |
ПСТ 60-12-3 | 0 | 0 | 0 | 2950 |
ПСТ 60-12-30 | 0 | 0 | 0 | 6200 |
ПСТ 60-12-35 | 0 | 0 | 0 | 6200 |
ПСТ 60-15-3 | 0 | 0 | 0 | 3360 |
ПСТ 60-15-30 | 0 | 0 | 0 | 7775 |
ПСТ 60-15-35 | 0 | 0 | 0 | 7775 |
ПСТ 60-18-2.5 | 0 | 0 | 0 | 6650 |
ПСТ 60-18-25 | 6000 | 1800 | 250 | 6250 |
ПСТ 60-18-3 | 0 | 0 | 0 | 4470 |
ПСТ 60-18-35 | 0 | 0 | 0 | 9350 |
ПСТ 60-9-25 | 6000 | 900 | 250 | 3300 |
ПСТ 60-9-3 | 0 | 0 | 0 | 2220 |
ПСТ 60.9.3-2 | 0 | 0 | 0 | 2000 |
ПСТ 62.5-12-25 | 6250 | 1200 | 250 | 4573 |
ПСТ 62.5-18-25 | 6250 | 1800 | 250 | 6963 |
ПСТ 62.5-9-25 | 6250 | 900 | 250 | 3425 |
ПСТ 63-12-25 | 0 | 0 | 0 | 4625 |
ПСТ 63-12-3 | 0 | 0 | 0 | 5600 |
ПСТ 63.9.3-2 т | 0 | 0 | 0 | 2100 |
ПСУ | 0 | 0 | 0 | 1175 |
ПЦ 600-10-30* | 0 | 0 | 0 | 4500 |
ПЦ 600-15-30 | 0 | 0 | 0 | 6650 |
ПЦТ | 0 | 0 | 0 | 5575 |
Псл 12 | 1200 | 600 | 120 | 2150 |
Псл 30 | 1200 | 600 | 30 | 5325 |
Псл 40 | 1200 | 600 | 40 | 7075 |
СПО 25-7 | 2500 | 1800 | 1210 | 1375 |
СП 25-18 | 2500 | 1800 | 120 | 1540 |
СП 25-6 | 2500 | 600 | 120 | 515 |
СП 25-9 | 2500 | 900 | 120 | 770 |
СПСЛ 30-1.2-6 | 0 | 0 | 0 | 5325 |
СПСЛ 30-1.5-6 | 0 | 0 | 0 | 6750 |
СПСЛ 40 (1.2-1.5) | 0 | 0 | 0 | 1750 |
СПСЛ 40-1.2-6 | 0 | 0 | 0 | 7200 |
СПСЛ 40-1.5-6 | 0 | 0 | 0 | 9000 |
СПФ | 0 | 0 | 0 | 3525 |
Стеновая панель | 1800 | 600 | 0 | 0 |
Стеновая панель наружная б/у | 6000 | 1200 | 0 | 1195 |
Стеновая панель наружная б/у | 6000 | 1800 | 0 | 1793 |
ТПСК 1.5-12 | 1500 | 1200 | 300 | 700 |
ТПСК 1.5-18 | 1500 | 1800 | 300 | 1000 |
ТПСК 12-12 | 12000 | 1200 | 300 | 5400 |
ТПСК 12-18 | 12000 | 1800 | 300 | 8100 |
ТПСК 3-12 | 3000 | 1200 | 300 | 1400 |
ТПСК 3-18 | 3000 | 1800 | 300 | 2000 |
ТПСК 6-12 | 6000 | 1200 | 300 | 2700 |
ТПСК 6-18 | 6000 | 1800 | 300 | 4000 |
УСП 20-18 | 2000 | 1800 | 100 | 860 |
УСП 20-6 | 0 | 0 | 0 | 425 |
УСП 20-9 | 2000 | 900 | 100 | 638 |
УЭС 6-6-1 | 660 | 640 | 90 | 78 |
УЭС 9-6-1 | 940 | 640 | 90 | 135 |
ЭС 10-6-1 | 1070 | 640 | 90 | 148 |
ЭС 15-6-1 | 1570 | 640 | 90 | 238 |
ЭС 17-6-1 | 1680 | 640 | 90 | 190 |
ЭС 2-5-6 | 0 | 0 | 0 | 0 |
ЭС 2-6-1 | 250 | 640 | 90 | 30 |
ЭС 2.5-8-1 | 250 | 770 | 90 | 45 |
ЭС 20-6 | 1940 | 640 | 90 | 235 |
ЭС 20-6-1 | 2000 | 640 | 90 | 225 |
ЭС 20-8-1 | 1940 | 770 | 90 | 350 |
ЭС 22-6-1 | 2200 | 640 | 90 | 318 |
ЭС 3-6-1 | 390 | 640 | 90 | 58 |
ЭС 4-6-1 | 440 | 640 | 90 | 60 |
ЭС 4-6-1 | 380 | 640 | 90 | 50 |
ЭС 4-8-1 | 380 | 770 | 90 | 68 |
ЭС 5-6-1 | 540 | 640 | 90 | 88 |
ЭС 5-6-1 | 510 | 640 | 90 | 60 |
ЭС 5-8-1 | 510 | 770 | 90 | 78 |
ЭС 6-6 | 640 | 640 | 90 | 75 |
ЭС 6-8-1 | 1170 | 770 | 90 | 95 |
ЭС 6-8-1 | 640 | 770 | 90 | 95 |
ЭС 7-6-1 | 770 | 640 | 90 | 100 |
ЭС 7.0-6-1 | 700 | 640 | 90 | 100 |
ЭС 8-8-1 | 770 | 770 | 90 | 88 |
ЭС 9-6 | 0 | 0 | 0 | 110 |
ЭС 9-6-1 | 900 | 640 | 90 | 133 |
ЭС 9-6-1 | 960 | 640 | 90 | 138 |
ЭС 9-8-1 | 900 | 770 | 90 | 305 |
ЭСу 6-6-1 | 640 | 640 | 90 | 73 |
ПСТ 30-9-30 | 3000 | 900 | 300 | 1896 |
ПСЖ 5 з | 0 | 0 | 0 | 2040 |
ПБн | 0 | 0 | 0 | 0 |
ПС 1.47-1.2 | 1470 | 1200 | 0 | 438 |
ПС 1.61-1.2 | 1610 | 1200 | 0 | 500 |
ПС 2.0-1.2 | 2000 | 1200 | 0 | 575 |
ПС 2.1-1.2 | 2100 | 1200 | 0 | 625 |
ПС 2.5-0.9 | 2500 | 900 | 0 | 550 |
ПС 2.5-1.2 | 2500 | 1200 | 0 | 725 |
ПС 2.86-1.2 | 2860 | 1200 | 0 | 850 |
ПС 3.0-0.6 | 3000 | 600 | 0 | 425 |
ПС 3.0-0.9 | 3000 | 900 | 0 | 660 |
ПС 3.0-1.2 | 3000 | 1200 | 0 | 875 |
ПС 3.12-0.9 | 3120 | 900 | 0 | 700 |
ПС 3.12-1.2 | 3120 | 1200 | 0 | 900 |
ПС 3.7-1.2 | 3700 | 1200 | 0 | 1100 |
ПС 3.12-1.2 | 3120 | 1200 | 0 | 925 |
ПС 4.4-1.2 | 4400 | 1200 | 0 | 1300 |
ПС 6.0-0.6 | 6000 | 600 | 0 | 875 |
ПС 6.0-0.9 | 6000 | 900 | 0 | 1325 |
ПС 6.0-1.2 | 6000 | 1200 | 0 | 1775 |
ПС 6.0-1.5 | 6000 | 1500 | 0 | 2225 |
ПС 6.0-1.8 | 6000 | 1800 | 0 | 2675 |
ПС 6.1-1.2 | 6100 | 1200 | 0 | 1800 |
ПС 6.12-0.9 | 6120 | 900 | 0 | 1350 |
ПС 6.12-1.2 | 6120 | 1200 | 0 | 1825 |
ПС 6.15-0.9 | 6150 | 900 | 0 | 1350 |
ПС 3.15-1.2 | 3150 | 1200 | 0 | 900 |
ПС 6.15-1.2 | 6150 | 1200 | 0 | 1825 |
ПС 6.15-1.8 | 6150 | 1800 | 0 | 2725 |
ПС 6.21-0.6 | 6210 | 600 | 0 | 900 |
ПС 6.21-1.2 | 6210 | 1200 | 0 | 1850 |
ПС 6.25-0.9 | 6250 | 900 | 0 | 1375 |
ПС 6.25-1.2 | 6250 | 1200 | 0 | 1875 |
ПС 6.25-1.8 | 6250 | 1800 | 0 | 2800 |
ПС 6.28-1.2 | 6280 | 1200 | 0 | 1885 |
ПС 6.3-0.9 | 6300 | 900 | 0 | 1400 |
ПС 6.3-1.2 | 6300 | 1200 | 0 | 1875 |
ПС 3.1-1.2 | 3100 | 1200 | 0 | 900 |
ПС 63.5-12 | 0 | 0 | 0 | 5625 |
Стеновые панели из сборного железобетона BarChip
Армирование из синтетического волокна BarChip — это высокоэффективная, не подверженная коррозии система армирования бетона, широко используемая в производстве сборных железобетонных изделий. Система работает за счет распределения десятков тысяч волокон с высокой прочностью на разрыв в бетонной смеси (на фото ниже).
Фантастическим примером этого являются изображенные здесь вертикально сформированные архитектурные стеновые панели, которые бывают разных размеров и с широким сочетанием отделки из натурального камня и кирпича.Подобные настенные системы широко используются в жилых, коммерческих и промышленных помещениях, например, в звукоизоляционных ограждениях на шоссе. Успех системы в первую очередь обусловлен повышенной прочностью, скоростью строительства и высокими характеристиками конструкции. Сочетание этих характеристик приводит к получению готового продукта такой же или более низкой стоимости, чем сопоставимые продукты, но с превосходными характеристиками и архитектурной отделкой.
Каждая панель отливается на месте и выдерживается на заводе сборных железобетонных изделий.После отверждения панели транспортируются на строительную площадку и механически устанавливаются на предварительно сконструированную опорную систему. Изображенные здесь сборные стеновые панели:
- 4 дюйма толщиной, 15 футов шириной и весом от 6000 до 8000 фунтов.
- 6, 8, 12 или 14 футов высотой с колоннами на расстоянии 15 футов от центра.
- Выдерживает ветер со скоростью 130 миль в час с порывами до 150 миль в час.
- Снижение внешнего шума на 10,2 децибел.
- Указано для расчетной прочности 5000 фунтов на кв. Дюйм.
В продемонстрированной здесь системе сборных стен всегда использовалась арматура из стали или синтетического волокна.Фиброармирование в целом увеличивает скорость производства, улучшает характеристики и снижает стоимость сборных железобетонных элементов. Однако все волокна работают по-разному и предлагают уникальные преимущества (или проблемы) для проекта. После испытаний и испытаний стало ясно, что бетонное волокно BarChip имеет 3 очевидных преимущества для этого проекта;
- BarChip не подвержен коррозии и исключает риск появления пятен на поверхности в результате коррозии.
- Технологичность и консистенция бетона имеют решающее значение при производстве сборных железобетонных изделий.Добавив волокна BarChip и проконсультировавшись со специалистами BarChip, производитель смог значительно улучшить удобоукладываемость бетона и стабильно выпускать смесь с высокими эксплуатационными характеристиками. Волокно
- BarChip продемонстрировало исключительно высокие характеристики при проверке качества. Однодневное тестирование показало, что BarChip показал средний результат 3100 фунтов на квадратный дюйм (68,5% от проектной спецификации). 7-дневное тестирование показало, что BarChip показал средний результат 5 405 фунтов на квадратный дюйм (120,5% от проектной спецификации).
В совокупности эти преимущества сделали BarChip простым выбором для разработчика и производителя.
Фибробетонные панели для стен
Gfrc внешние стеновые панели — Perbanas Institute Jakarta
«Бетон, армированный стекловолокном, также известный как GFRC или GRC, является разновидностью волокна. GFRC (панели, армированные стекловолокном), штампованный бетон, подпорные стены, .. 【Узнать цену】
Штукатурные отливки | Потолочные решения Armstrong.
Бетон, армированный стекловолокном (GFRC), легкий и идеально подходит для архитектурных целей. Панели потолочных стен, шкафы, крышки колонн, купола, световые бухты, своды …. Узнать цену】
Анализ стеновых панелей, армированных стальным волокном
Фибра увеличивает структурную целостность бетона. Бетон, армированный стальным волокном (SFRC), в настоящее время широко используется в строительстве. Эта статья. 【Получить цену】
Synstone Архитектурные стены | GFRC | Хьюстон, Техас
832-672-6932 — Double M Operations LLC — Персонал говорит по-испански.Архитектурные стены и облицовочные панели Synstone. Бетон, армированный стекловолокном (GFRC). 【Получить цену】
Панели GFRC, высокая прочность и легкий вес — Premier Stoneworks
Ключом к открытию двери в гораздо более широкой дизайнерской среде является бетон, армированный стекловолокном, или GFRC, тонкий бетон. стеновая альтернатива литому камню. 【Получить цену】
Стеновые сэндвич-панели из сборного железобетона: получить больше.
1 апреля 2021 г. Соединители с волоконной сеткой обеспечивают необходимую передачу сдвига для композитной конструкции.Конструкции XPS требуют, чтобы поверхность изоляции была. Be Узнать цену】
GFRC — Архитектурный бетон, армированный стекловолокном Stromberg
GFRC — это бетон, в котором для армирования используется стекловолокно вместо стали. Может использоваться в производстве архитектурных изделий, таких как стеновые панели, окна. 【Узнать цену】
Производители | Откройте для себя производителей строительной продукции.
Похожие запросы · Камень · Отделка · Краски · Покрытия · gfrc · стеновые панели gfrc · бетон, армированный стекловолокном · сборный железобетон.【Получить цену】
Бамбук как заменитель стали в железобетонных стеновых панелях
Чтобы иметь достаточную прочность, чтобы выдерживать нагрузки в плоскости, их можно армировать мягкой сталью, стальными волокнами или сеткой из стальной ткани. Они не только экономичны. 【Узнать цену】
Укрепление стен кладки из двух разных материалов.
27 августа 2020 г. Исследуется использование стальных фибробетонных панелей для усиления каменных стен. В рамках данного исследования 18 из 24.【Получить цену】
Продукты для бетонного литья Цвета Уплотнители Мешковые смеси GFRC Precast.
Все, что вам нужно для завершения вашего проекта заливки бетона, включая бетонные столешницы и бетонные стеновые панели. Пакеты, красящие добавки и фибра. 【Узнать цену】
Бетон, армированный волокном | Журнал «Архитектор»
Бетон, армированный волокном. Архитекторы делятся своими изолированными стеновыми системами. Отправлено в январе. Изолированные стеновые панели AltusGroup CarbonCast. Автор Лори. 【Получить цену】
Бетон, армированный стекловолокном — Википедия
Сэндвич-панель представляет собой композит из трех или более материалов.для стен, за исключением того, что каркас заключен в бетонный продукт. 【Узнать цену】
Как сделать декоративную бетонную панель (GFRC) | Политек
. процесс изготовления декоративной панели, армированной стекловолокном (GFRC). Рисунок приклеивается к плинтусу, вокруг него строятся стенки опалубки и. 【Получить цену】
Formglas — Материалы — GRFC-L
Бетон, армированный стекловолокном (GFRC), — это проверенный композитный материал. по сравнению с обычным бетоном, что позволяет использовать его при отливке тонких стенок.. Обычно используется GFRC-L. 【Получить цену】
Что такое GFRG? — Стратегия проектирования
30 марта 2018 г. GFRG (гипс, армированный стекловолокном) — это внутренняя альтернатива GFRC. стекловолокно, связанное с гипсовым цементом высокой плотности для производства панелей. out U. 【Получить цену】
многофункциональные фиброцементные панели, пожизненная гарантия! — Go Finex
СОСТАВ ПАНЕЛИ: Фиброцементные панели Finex представляют собой композитные панели, изготовленные из портландцемента, армированного синтетическими волокнами и добавками.Панели. 【Получить цену】
Архитектурные проекты из сборного железобетона Thinshell от Willis.
Архитектурные сборные железобетонные панели с тонкой оболочкой предназначены только для плоских стен. и системы GFRC (бетон, армированный стекловолокном) предоставляют широкий спектр. Панели для облицовки фасадов с текстурой камня и дерева. . 【Получить цену】
RhinoRock | Доступное бетонное ограждение
Запатентованная Rhinorock облицованная бетонная стена является доступной по цене, потому что она производится с использованием материалов.Стоимость панели RhinoRock значительно меньше традиционной твердой. per Получить цену】
Изогнутые стеновые панелиGFRC — Информация GFRC
25 ноября 2012 г. Преимущества изогнутых бетонных панелей Stromberg, армированных стекловолокном · Панели GFRC могут быть сборными, что упрощает установку · Панели GFRC могут быть. 【Получить Цена】
Новая арматура из углеродного волокна улучшает стеновые сэндвич-панели
Сэндвич-конструкция — два слоя бетонной изоляции — обеспечивает как прочность, так и термические преимущества.Кроме того, сборные конструкции на заводе позволяют архитекторам Узнать цену】
Оценка бетонных панелей, армированных стекловолокном, для. — DTIC
Материалы, армированные стекловолокном (GFRC), исследуются на предмет потенциального использования в военном строительстве, особенно в качестве наружных строительных панелей. Потому что. 【Получить цену】
GFRC (Стекловолоконный бетон) Панели | Mesa Precast
Панели Mesa Precast GFRC имеют толщину всего дюйма и поэтому очень легкие. Одновременно с волокнами в литой смеси и узкоспециализированным производством.【Получить цену】
Рекомендации по проектированию и оптимизации сверхвысокопроизводительного волокна.
21 апреля 2020 г. Бетон со сверхвысокими характеристиками, армированный фиброй, является конструкционным материалом последнего поколения. стеновые панели для защиты от взрыва из фибробетона. 【Узнать цену】
Polycon GFRC Panels — Cladding Concepts International
СИСТЕМЫ ОБЛИЦОВКИ СТЕН. Компания Cladding Concepts является гордым партнером компании Polycon в области бетона, армированного стекловолокном, в США. Продукция Polycon, произведенная.【Получить цену】
6.0 ТЕХНИЧЕСКИЙ АНАЛИЗ № 3 Панели EIFS и панели GFRC
9 апреля 2008 г. Бетонные (GFRC) панели для большей части фасада. Альтернативная система, выбранная для замены существующего фасада, — армированная стекловолокном Конкретный. для. 【Получить цену】
Бетон, армированный волокном (FRC) — Вклад в устойчивое развитие
31 мая 2019 г. Бетон, армированный волокном (FRC), представляет собой модернизированный конструкционный материал. Панели; Плиты по классу; Черепица; Навесные стены; Колоды; Торкрет-бетон.【Узнать цену】
Прочность на изгиб и сдвиг композитных перемычек из стекловолокна.
Стены GFRG построены с использованием сборных пустотелых панелей, которые производятся машинным способом из гипсовой штукатурки и армированы рубленым стекловолокном. 【Получить цену】
Стеновые композитные панели из стекловолоконного бетона (GRC)
14 результатов. Стеновые панели из композитных материалов, армированный стекловолокном (GRC) в поиске продуктов Barbour, самый быстрый путь к нужному продукту. 【Получить цену】
Легкие армированные волокном перлитовые цементные штукатурки — Perlite Institute
сборные стальные стойки, обрешетки и штукатурка снаружи стеновые панели для высотных конструкций.Перлитовые цементные штукатурки с армированием стекловолокном также могут быть использованы для. 【Узнать цену】
Сейсмическая реакция бетонных стен, армированных волокном | Все.
10 апреля 2018 г. Фибробетон (FRC) — это бетон, в котором короткие волокна равномерно перемешаны по всему материалу. Во время исследования использовались стали длиной 1,2 дюйма 【Узнать цену】
Бетон, армированный стекловолокном — строительные блоки
Прочность на изгиб и ударопрочные свойства. Панели GFRC производятся методом напыления для изготовления архитектурной облицовки стен самых разных форм.【Получить цену】
Стены сдвига из стали и бетона из композитных материалов с высоким содержанием сборных железобетонных изделий.
24 апреля 2019 .. Сейсмические характеристики композитных стальных пластинчатых стен (CSPSW) с использованием панелей из высокоэффективного фибробетона (HPFRC) составляют. 【Получить цену】
03 4900 — Сборные железобетонные панели, армированные стекловолокном (GFRC) )
Бесплатная архитектурная библиотека для сборного железобетона, армированного стекловолокном — GFRF — информация о конструкции бетона — включает карнизы, облицовку и панели — быстрый доступ.【Узнать цену】
Фибробетон / UHPC | ECO Cladding
Поскольку многие проекты из фибробетона имеют сильную визуальную текстуру, это больше. подходов, существует множество доступных панелей UHPC или фибробетона .. цемент, HPL,. 【Получить цену】
Стекловолоконный бетон (GFRC) — Concrete Construction
De e p — p — профильные сборные панели двухэтажные и. Ширина 10 футов (1) † обеспечивает навесную стену, обращенную к административному зданию Lu thern Social Services.【Получить цену】
Система облицовки GFRC, легкий и универсальный материал, используемый в.
Бетон, армированный стекловолокном, известный как система облицовки GFRC (GRC), представляет собой a. Так как облицовочные панели из стекловолокна обычно производятся и. композит против. 【Получить цену】
Введение в GFRC (бетон, армированный стекловолокном) — преимущества
Благодаря своим уникальным свойствам и пределу прочности на разрыв он может эффективно использоваться для создания фасадных стеновых панелей, облицовки каминов, умывальников и бетонных столешниц.【Получить цену】
American Fiber Cement
Современные изделия из волокнистого цемента высокой плотности. с помощью пил и фрезерных станков с числовым программным управлением для индивидуальной резки и сверления панелей в соответствии с любой требуемой спецификацией.
2659 товаров. 9 Вам так повезло оказаться здесь и познакомиться с лучшей заменой традиционной бетонной стены — это сэндвич-панель из цемента EPS. Сравнение 【Получить цену】
Бетон, армированный стекловолокном (GFRC): свойства, достоинства.
Цементный композит, армированный стекловолокном, называется армированным стекловолокном. Производство панелей GFRC производит меньше отходов, чем сборные панели, и использует меньше. Формованный GRFC c. 【Получить цену】
Экспериментальное исследование существующих железобетонных каркасов, усиленных сборными железобетонными стеновыми панелями L-типа, для сейсмостойких зданий
Комитет 318 ACI (2011). «Приложение D.» 318M – 11: Строительные нормы и правила для конструкционного бетона и комментарий , Американский институт бетона, Фармингтон-Хиллз, Мичиган, США, стр.417–465.
Комитет ACI 374 (2014). 374.1.05: Критерии приемлемости для моментных рам на основе структурных испытаний и комментариев , Американский институт бетона, Фармингтон-Хиллз, Мичиган, США.
Акин, А., Сезер, Р. (2016). «Исследование по усилению железобетонных рам с использованием сборных железобетонных панелей». Журнал гражданского строительства KSCE, KSCE , Vol. 20, No. 6, pp. 1–8, DOI: 10.1007 / s12205-016-0188-z.
Артикул Google Scholar
Алтын, С., Анил, О., Кара, М. Е. (2008). «Укрепление непластичных рамок RC с помощью наполнителей RC: экспериментальное исследование». Цемент и бетонные композиты, Elsevier , Vol. 30, № 7, с. 612–621, DOI: 10.1016 / j.cemconcomp.2007.07.003.
Артикул Google Scholar
Алтин С., Эрсой У. и Танкут Т. (1992). «Гистерезисная реакция железобетонных каркасов». Журнал структурной инженерии, ASCE , Vol.118, No. 8, pp. 2133–2150, DOI: 10.1061 / (ASCE) ST.1943-541X.0001042.
Артикул Google Scholar
Баран М. и Актас М. (2013). «Безопасное для обитателей сейсмическое дооснащение бетонными плитами». Журнал Чжэцзянского университета: Science A, Springer , Vol. 14, No. 11, pp. 789–804, DOI: 10.1631 / jzus.A1200324.
Артикул Google Scholar
Баран, м., Актас, М., и Айкач, С. (2014). «Укрепление стен с заполнением из оштукатуренного пустотелого кирпича с использованием полосовых бетонных / железобетонных панелей». Журнал факультета инженерии и архитектуры Университета Гази, Джелал Баяр Бульвари , Vol. 29, № 1. С. 23–33.
Google Scholar
Баран М., Окуюджу Д., Сусой М. и Танкут Т. (2011). «Сейсмическое усиление железобетонных каркасов сборными железобетонными панелями. Журнал исследований бетона, ICE , Vol. 63, № 5, стр. 321–332, DOI: 10.1680 / macr.10.0003.
Артикул Google Scholar
Баран М. и Танкут Т. (2011a). «Экспериментальные исследования сейсмического усиления железобетонных каркасов сборными железобетонными панелями». Структурный журнал ACI, Американский институт бетона , Vol. 108, No. 2, pp. 227–237.
Google Scholar
Баран, м.и Танкут Т. (2011b). «Модернизация непластичных железобетонных рам стеновыми панелями из сборного железобетона (ПК)». Достижения в области проектирования конструкций, Sage , Vol. 14, No. 6, pp. 1149–1166.
Артикул Google Scholar
Баран, М., Озчелик, Р., Севиль, Т., и Канбай, Э. (2013). «Моделирование заполнений из усиленного пустотелого кирпича». Журнал исследований бетона, ICE , Vol. 65, № 4, с. 257–271, DOI: 10.1680 / macr.12.00076.
Статья Google Scholar
Фрош Р. Дж., Ли В., Джирса Дж. О. и Крегер М. Э. (1996). «Модернизация рам, не сопротивляющихся пластическому моменту, с использованием сборных стеновых панелей». Спектры землетрясений, Научно-исследовательский институт инженерии землетрясений , Vol. 12, No. 4, pp. 741–760, DOI: 10.1193 / 1.1585908.
Артикул Google Scholar
Кан, Л.Ф. и Хэнсон Р. Д. (1979). «Заполненные стены для укрепления против землетрясений». Журнал структурного подразделения, ASCE , Vol. 105, № 2, с. 283–296.
Google Scholar
Калтакчи, М. Ю., Явуз, Г. (2014). «Сейсмическое улучшение и контроль слабых бетонных каркасов с частичными бетонными стенами, работающими на сдвиг». Журнал вибрации и контроля, Sage , Vol. 20, No. 8, pp. 1239–1256, DOI: 10.1177 / 1077546312467220.
Артикул Google Scholar
Кара, М. Э. и Алтин, С. (2006). «Поведение железобетонных рам с частичным железобетонным заполнением». Структурный журнал ACI, Американский институт бетона , Vol. 103, № 5, с. 701–709.
Google Scholar
Кеснер, К. и Биллингтон, С. Л. (2005). «Исследование заполняющих панелей из инженерных цементных композитов для сейсмического усиления и модернизации. Журнал структурной инженерии, ASCE , Vol. 131, № 11, стр. 1712–1720, DOI: 10.1061 / (ASCE) 0733-9445 (2005) 131: 11 (1712).
Артикул Google Scholar
Midas Gen 2017 V860 R3. (2017). MIDAS Information Technology Co. Ltd. , Республика Корея.
Сонувар, М. О., Озебе, Г., и Эрсой, У. (2004). «Ремонт железобетонных каркасов с железобетонными заполнениями.” ACI Structural Journal, Американский институт бетона , Vol. 101, № 4, с. 494–500.
Google Scholar
Терк, А. М., Эрсой, У., и Озебе, Г. (2006). «Влияние введения железобетонной засыпки на сейсмостойкость поврежденных железобетонных конструкций». Структурная инженерия и механика, Корейский передовой институт науки и технологий , Vol. 23, № 5, с. 469–486, DOI: 10.12989 / sem.2006.23.5.469.
Артикул Google Scholar
Ю., С.У., Джу, Х. С., Сон, Г. У. (2015a). «Анализ поведения при изгибе существующих железобетонных каркасных конструкций, заполненных сборными стеновыми панелями L-типа». Журнал Корейского общества современных композитных конструкций, Корейское общество современных композитных конструкций , Vol. 6, № 2, с. 52–62, DOI: 10.11004 / kosacs.2015.6.2.052.
Артикул Google Scholar
Ю. С. У., Джу Х. С. и Ха С. К. (2015b).«Анализ поведения при сдвиге существующих железобетонных каркасных конструкций, заполненных сборными стеновыми панелями L-типа». Журнал Корейского общества современных композитных конструкций, Корейское общество современных композитных конструкций , Vol. 6, № 2, с. 105–117, DOI: 10.11004 / kosacs.2015.6.2.105.
Артикул Google Scholar
Изолированные бетонные стеновые панели | Журнал Concrete Construction
Впервые J.Б. Сак увидел, что изолированные откидные панели Greencraft использовались, когда его команда прибыла на строительную площадку, чтобы отлить их. Сак — менеджер по развитию бизнеса в семейной компании T&T Construction из Касселберри, Флорида. Подрядчик, специализирующийся на подъемно-поворотных, бетонных и каменных работах, был нанят для установки аварийного генератора в колл-центре Sprint в Альтамонте-Спрингс, штат Флорида. ., к северу от Орландо.
В соответствии с местными нормативами шума консультант по передаче шума рекомендовал установить вокруг генератора бетонный барьер высотой 23 фута и толщиной 4 дюйма.Открытая конструкция также должна была выдерживать ветровую нагрузку со скоростью 125 миль в час, чтобы соответствовать требованиям Строительного кодекса Флориды по конструкции, устойчивой к ураганам.
Sprint исследовал различные системы стен, в том числе железобетонные блоки, которые были слишком толстыми и тяжелыми, и звуковые барьеры для шоссе, которые можно было построить только до 16 футов в высоту. Не найдя экономичного варианта, руководитель проекта Sprint связался с Greencraft LLC, производителем композитных изоляционных бетонных опалубок для откидных и сборных стен из Атланты.
ЗапатентованныеGreencraft откидные панели iCast предлагают более тонкий и легкий вариант, который может удовлетворить как структурные, так и акустические требования. Откидные панели iCast отливаются на композитную пенопластовую изоляционную панель в виде плоской плиты или с армирующими элементами. После затвердевания бетонная плита механически и адгезивно прикрепляется к композитному пенопласту iBoard, устраняя тепловые мостики.
Изоляционная панель и арматурная сетка крепятся к внешней поверхности панели анкерами, которые используются в качестве арматурных стульев для бетонной плиты.Для работы Sprint сетка была встроена в эластомерную звуковую мембрану.
Greencraft спроектировал армированную панель iCast с 4-дюймовым бетонным перекрытием, залитым на 4-дюймовую непрерывную изоляцию. Каналы в изоляции глубиной 3 дюйма образуют 7-дюймовые ребра жесткости из бетона. Ребра эффективно распределяют вес панелей и структурные напряжения при минимальном использовании материалов. В армированных панелях iCast используется на 40% меньше бетона и на 30% меньше стальной арматуры по сравнению с плоскими наклонными панелями перекрытия.
Экономия на рабочем месте
Предполагается, что строительствоSack начнется с обрамления и заливки бетонного основания для трех откидных панелей: двух 23 фута высотой, 22 фута шириной и одной 23 фута высотой и 24 фута шириной. Тем не менее, 4-дюймовый слой пенопласта iBoard обеспечивал щадящую поверхность, помогающую поддерживать уровень бетона при заливке панели.
Подрядчик изготовил ровные деревянные каркасы на асфальтовой стоянке объекта и засыпал их песком. Песок был вручную утрамбован и покрыт фанерой для создания плоской поверхности отливки.
Рабочие разместили iBoard секциями 4 на 12 футов с изоляционной пеной, выровненной для образования армирующих бетонных каналов, на расстоянии 8 футов друг от друга в каждой стеновой панели. Хотя конструкция iCast отличается от сэндвич-панелей с изоляцией, она не требует обширного обучения на рабочем месте. «При правильном размещении изоляционного материала было уделено внимание деталям, но система была удобной для пользователя», — говорит Сак.
Бригада поместила арматурный каркас из стали калибра №4 во внутренние ребра панели и арматурный стержень №3 поверх изоляционной пены, 12 дюймов по центру в каждую сторону, чтобы укрепить 4-дюймовую сплошную бетонную плиту.
Готовая панель iCast с меньшим количеством бетона и более легкой арматурой была на 30% легче, чем 8-дюймовая обычная панель того же размера. T&T часто производит большие и тяжелые откидные панели, для которых требуются гусеничные краны на гусеницах стоимостью до 25 000 долларов. Для работы в Sprint они использовали мобильный гидравлический кран примерно за 3000 долларов.
Подробнее о Flir Systems
Найдите продукты, контактную информацию и статьи о Flir SystemsПодробнее о GreenCraft
Найдите продукты, контактную информацию и статьи о GreenCraftКонечно-элементное моделирование удара ракеты «Торнадо» по железобетонным стеновым панелям
Абстрактные
Это исследование описывает модель конечных элементов для воздействия большого торнадо. ракеты по железобетонным стеновым панелям.Анализ предсказывает динамику реакция стеновых панелей при попадании ракеты с большой площадью контакта, например как автомобиль. Развитие и текущее состояние ракет, генерируемых торнадо, и их ударные воздействия на бетонные стеновые панели суммированы вместе с разрушением критерии конкретного материала в теории пластичности. Квадратичные конечные элементы используются для дискретизации области стеновой панели. Основные предположения основан на теориях пластин Миндлина и Рейнссера.«Встроенная» модель — это используется для учета арматурных стержней. Нелинейное поведение бетона и стальных стержней анализируются с помощью зависимых от скорости определяющих отношения. Предложена новая взаимосвязь между скоростью деформации и напряжением, и устанавливается взаимосвязь между параметром 7 жидкости и коэффициентом a. А предлагается модель для описания начальной и последующей поверхностей текучести бетона. материал, позволяющий избежать недооценки влияния высоких гидростатических напряжений на податливость бетона.Четырехпараметрический критерий отказа Оттосена: используется для определения поверхности разрушения бетона. Алгоритм мониторинга трещин учитывает поведение бетона после растрескивания и дробления. Явный схема интегрирования по времени используется для решения нелинейных динамических уравнений, переносимых вне используя дискретизацию конечных элементов бетонной стеновой панели. Компьютер Программа разработана в соответствии с вышеуказанными условиями. В ходе испытаний гражданского строительства было проведено несколько испытаний на удар. Лаборатория.Стальная труба диаметром 3 дюйма и длиной 10 футов была выпущена компанией Texas Tech. ракетная пушка. Ракета попала в центр 0,5 дюйма толщиной на 12 дюймов. стальная пластина, которая крепится к центру железобетонной панели так, чтобы контактное давление при ударе распределяется по всей стальной пластине. Динамический смещения бетонной панели измерялись линейной переменной датчик смещения (LVDT). Расчетные результаты с компьютера программы сравнивались с результатами тестирования.Компьютерная программа для динамического Анализ железобетонных стеновых панелей подтвержден результатами испытаний на удар. Новое соотношение между напряжением и скоростью деформации для вязкопластического анализа, которое доказана правильность, а формула для критического шага по времени имеет вид успешно выведен. В качестве практического применения метода анализа разрушение контактов рассчитывается давление для конкретной геометрии панели. Давление разрыва контакта и время до отказа после попадания ракеты определяют импульсную нагрузку на произвести отказ панели.Поскольку в автомобильных авариях обычно возникают треугольные импульсные нагрузки, два импульса (отказ и удар) можно сравнить, чтобы определить если при конкретном ударе панель выйдет из строя. Таким образом, конкретная бетонная панель может быть проанализированы, чтобы определить, выйдет ли он из строя при предполагаемом ударе автомобиля.
Willis Construction — один из ведущих производителей и установщиков сборного железобетона в западной части США.Мы стремимся предоставить владельцам, архитекторам и генеральным подрядчикам опыт проектирования и инженерии, необходимый для решения строительных задач сегодня и в будущем. Качество, долговечность и долгий срок службы архитектурных сборных железобетонных изделий, систем Thinshell и GFRC (стекловолокно) обеспечивают широкий спектр вариантов дизайна практически для любого типа здания. Свяжитесь с нами, чтобы решить, какая система лучше всего подходит для вашего следующего проекта. Mountain View, CA
Сан-Франциско, CA Лос-Анджелес, CA Инглвуд, Калифорния
Willis Construction, Сан-Хуан-Баутиста, Калифорния: Мы — специалисты по сборному железобетону и GFRC Компания Willis Construction поставляет строительные панели и изделия из сборного железобетона для строительной отрасли с 1979 года.Компания Willis Construction постоянно совершенствуется, чтобы соответствовать меняющимся и сложным потребностям строительной отрасли, предлагая инновационные и творческие дизайнерские решения из сборного железобетона. У нас была возможность работать с отличными владельцами, подрядчиками, архитекторами и инженерами. Мы квалифицированы, компетентны, конкурентоспособны, получаем удовольствие от своей работы и являемся хорошими членами команды для любого проекта. Мы с нетерпением ждем возможности поработать с вами. * Сертификация PCI подтверждает, что на заводе-изготовителе действует постоянная система обеспечения качества.Сертификация PCI требует, чтобы предприятие постоянно демонстрировало свою приверженность принципам и процедурам качества. 120-балльный аудит исследует все аспекты работы завода, включая инженерные практики и обязательства руководства. |
Армирование стен в Revit | Программное обеспечение BIM для размещения арматуры в бетонных стеновых панелях — сплошных, двойных, многослойных стенах — Программное обеспечение BIM и приложения Autodesk Revit T4R (Инструменты для Revit)
Армирование стен — это функция нашего программного обеспечения для проектирования сборного железобетона для Revit, которая позволяет создавать , обновите и измените армирование для сплошных, двойных и многослойных стен в Revit.Он распознает форму стеновой панели и распределяет основное армирование и дополнительное армирование по периметру стены и проемам. Используя армирование стен, вы можете разместить вертикальный, горизонтальный или диагональный арматурный стержень, краевое армирование и U / O-стержень.
Армирование стен — это функция нашего программного обеспечения для проектирования сборного железобетона, которая теперь охватывает моделирование и документирование сборных элементов, арматуры стен, арматуры колонн и арматуры балок.
Совместимость с Autodesk® Revit® 2021, 2020, 2019
Эта функция была разработана как часть нашего программного обеспечения для проектирования сборного железобетона для инженеров-строителей и проектировщиков, которые хотят более эффективно размещать арматуру в стеновых системах в Revit.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Создание армирования для сплошных или многослойных стен в Revit на основе предварительно определенных конфигураций.
- Различные варианты усиления периметра стен.
- Изменить армирование для выбранной стеновой панели.
- Обновить армирование, если были внесены изменения.
- Дополнительное усиление по краям стены.
- Усиление дверей и проемов.
- Армирование углов стен.
Сохранение конфигураций для совместного использования с коллегами и использования в других проектах. Вы также можете применить несколько конфигураций к одной стене.
Вот организованный нами веб-семинар, демонстрирующий рабочий процесс BIM, которому следует следовать при использовании нашего подключаемого модуля для армирования стен.
Хотите узнать, подходит ли вам армирование стен? Наши профессионалы всегда готовы помочь.
