Усиление стен стальными обоймами: технология

Усиление стен требуется при проведении капитального ремонта и реконструкции зданий, стены которых изготовлены из кирпичной кладки.

Такая процедура позволяет повысить эксплуатационные характеристики здания и восстановить несущие способности стен.

Для проведения таких работ применяются разные строительные методы, которые напрямую зависят от того, что явилось причиной разрушения или деформационных процессов.

Как усилить

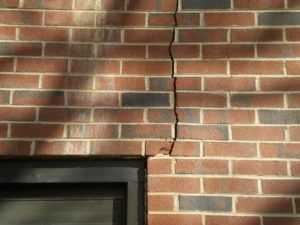

Часто трещины в кирпичных стенах возникают из-за просадки фундамента, изменений в цоколе

Ремонтные работы, направленные на усиление кирпичных стен, необходимо проводить в определенной последовательности. Прежде всего, следует отремонтировать цокольную часть здания. Вследствие усадочных процессов цоколь кирпичного здания может покрыться трещинами, которые в свою очередь спровоцируют появление аналогичных дефектов на самой стене.

Прежде чем приступить к ремонту, следует выяснить причины таких изменений в цоколе здания. Только устранив причину, можно начать заделывать трещины в цоколе. Для этого используют цементный раствор повышенной прочности, который закачивается в трещины.

Узкие дефекты можно заделать крепким раствором

Ремонт и усиление кирпичной стены начинается с очистки трещин по их ширине и на глубину. Узкие трещины заделываются крепким раствором, а широкие предварительно укрепляются армированной сеткой. Это позволит усилить несущую способность стены, а также предотвратить образование трещин при дальнейшей эксплуатации здания.

В том случае, если присутствуют серьезные разрушительные процессы, усилить стены из кирпичной кладки можно путем устройства монолитного железобетонного пояса по всему периметру здания. Естественно, что для этого необходимо будет разобрать кровлю.

При возникновении трещин шире 10 мм, рекомендуется установка стальных скоб

Технология усиления кирпичных стен предполагает также установку скоб, изготовленных из армированной стали при условии, что трещины превышают 10 мм.

При более широких трещинах скобы устанавливают с обеих сторон, скрепляя между собой сквозными болтами. В трещину закачивают жесткий раствор, необходимой консистенции.

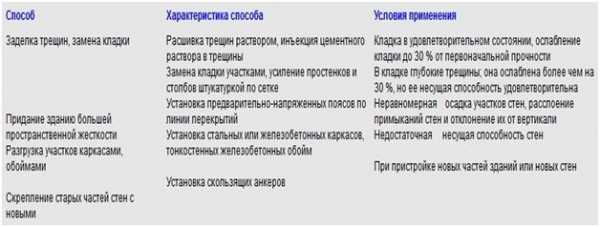

Основные способы укрепления указаны в следующей таблице:

От степени повреждения стен зависит способ выполнения ремонтных работ. Их следует проводить регулярно, чтобы избежать больших повреждений.

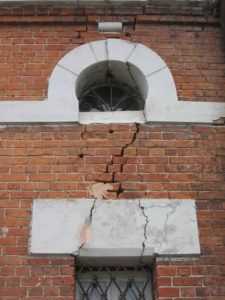

Ремонт при магистральных трещинах

Крупные трещины, расположенные по углам здания, могут лишить конструкцию устойчивости

Магистральными называются трещины, характеризующиеся тем, что они располагаются на высоту стены и делят ее на отдельные части. Основные причины их образования заключаются в неравномерности осадки фундамента здания, физическом и температурном воздействии. Если такие повреждения размещаются по углам, то это может привести к потере устойчивости самой конструкции или отрыву стены с торцевой части здания.

Такие повреждения устраняются путем установки контрфорсов из кирпича или железобетона. И применимы они только в отношении одноэтажных зданий. Для их возведения устраивают отдельные фундаменты.

Если такая трещина появилась на многоэтажном здании, то для укрепления стен применяется металлический пояс напряжения. Он устанавливается на уровне расположения межэтажного перекрытия.

Такими поясами усиливают не только отдельную стену, но и коробку здания.

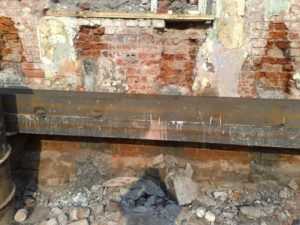

Натягивают металлический пояс при помощи гаек

При ремонте стен пояс из металлического профиля круглой формы устанавливается с внутренней и наружной стороны. При ремонте коробки пояс располагается по периметру здания с наружной стороны. Натяжение полос пояса производится с помощью гаек, установленных в торце стены. Для контроля силы натяжения используют динамический ключ, однако специалисты выполняют эту операцию, контролируя внешние признаки и звучание пояса при ударе по нему молотком.

Если толщина кладки позволяет, то для сохранения внешнего вида здания пояс монтируется в заранее подготовленную штробу, которая закрывается кирпичом и раствором.

Чтобы правильно выполнить работы по установке металлического пояса, привлекаются специалисты, которые могут выполнить все необходимые расчеты. Это позволит применить оптимальное количество нужных конструкций.

Современные методы

Современные методы включают пропитку кладки специалными армирующими составами

Усиление кирпичной кладки стен возможно и с применением инновационных способов выполнения ремонтных работ. Суть процесса состоит в следующем:

  • в кирпичной кладке стены, имеющей дефекты и разрушения, просверливаются технологические отверстия. При этом они располагаются по обеим сторонам вдоль трещин;
  • в пробуренные отверстия под высоким давлением закачивают специальные составы для ремонтных работ. Это может быть микроцемент, растворы на основе эпоксидной смолы или полиуретана.

Такой раствор заполняет все пустоты, которые образовались в процессе эксплуатации здания и надежно скрепляют стену, предотвращая ее дальнейшее разрушение и обеспечивая надежные гидроизоляционные качества стены. Инъекции стен таким образом, позволяют полностью произвести укрепление кирпичной кладки, структурно склеить материал, обеспечить надежную защиту стен от воздействия влаги.

Укрепление стен возможно и с помощью применения композитных материалов. Для этого на подготовленную поверхность стены, наклеивают ленты или сетку, изготовленную из высокопрочного материала на основе стекловолокна или углеродов.

Сверху сетка покрывается специальным клеем, приготовленным на основе цемента или эпоксидной смолы. О том, как усилить здание углеволокном, смотрите в этом видео:

При выполнении ремонтных работ усиление кирпичной кладки должно быть проведено на всей поверхности стен здания, и все поврежденные зоны должны быть восстановлены. Это позволит предотвратить полное разрушение конструкции здания.

Любой метод, который используется при ремонте для усиления кирпичной кладки, повышает надежность здания и способность переносить повышенные нагрузки, а установка монолитного пояса позволяет монтировать надстройки.

Разновидности ремонта

Кирпичные стены периодически требуют ремонта. В зависимости от повреждений применяются разновидности ремонтных работ, направленные на повышение их надежности:

  1. Шпаклевание небольших трещин. Предварительно трещина очищается от пыли и грязи, промывается водой. После чего заделывается специальным цементным раствором, в состав которого входит мелкий песок и цемент.
  2. Ремонт швов. Старый шов расчищается от раствора с помощью зубила или специального молотка. Специалисты приспособили для этого болгарку с кругом по бетону. Очищенный шов заполняется новым раствором и расшивается.
  3. Окрашивание поверхности стены. Такой способ предохраняет стену от воздействия влаги и ветра, которые отрицательно влияют на сохранность конструкции.
  4. Устройство гидроизоляции. В основном применяется для ремонта кирпичного фасада здания. Для этого на сухую поверхность стены наносится специальный состав на цементной основе.
  5. Замена кладки. В результате длительной эксплуатации или воздействия внешних источников возникает необходимость в замене части кирпичной кладки. Перед данным видом ремонтных работ необходимо установить временное крепление для вышерасположенных конструкций. После чего произвести разборку подлежащего замене участка и выполнить кладку. Для этого применяется кирпич и раствор повышенной прочности, которые способны укрепить старую кладку. Для связки старой и новой кладки применяют полужесткий цементный раствор 100 марки. О том, как остановить трещину на доме, смотрите в этом видео:

При необходимости переложить перегородки их соединяют с капитальной стеной посредством стальных клиньев, которые забивают или «замораживают» в заранее подготовленные отверстия.

moyastena.ru

Усиление стен обоймами

Усиление стен производится для повышения общей прочности строения. Такая мера позволяет гарантировать сохранение целостности конструкций при создании дополнительных дверных или оконных проемов, перемещении внутренних перегородок, общей перепланировке и т.д. Помимо этого, укрепление нагруженных элементов дает возможность продлить эксплуатационный срок объекта и, при условии корректного исполнения соответствующих норм и правил, повысить его прочность до 50%.

Для восстановления треснувших несущих стен используется усиление при помощи обойм различных типов.

Принцип действия

В зависимости от предполагаемых нагрузок все виды обойм для усиления стен можно разделить на следующие виды:

Для сдерживания поперечных деформаций. Конструкции этого типа увеличивают несущую способность за счет формирования объемного напряженного состояния в стене или иной архитектурной детали.

Для перераспределения усилий, действующих на укрепляемый элемент. Данный тип конструкций обеспечивает необходимый эффект за счет увеличения площади поперечного сечения или посредством повышения надежности стен за счет введения в них высокопрочных материалов.

Комбинированные. Обоймы этого типа сочетают в себе конструктивные особенности как первого, так и второго вариантов.

Технология

Железобетонные обоймы. Сущность данного метода заключается в создании тонкой (от 40 мм до 120 мм) плиты, которая охватывает по периметру укрепляемую деталь. При необходимости в конфигурации опалубки для обоймы учитываются четверти проемов для дальнейшего восстановления. Основным конструктивным недостатком этой технологии является увеличение нагрузки на основание нуждающегося в укреплении элемента.

Изготовление железобетонных обойм для усиления стен включает в себя следующие этапы:

  • Создание арматурного каркаса.
    Для этого на кладке при помощи специальных креплений фиксируется сетка из продольных прутьев (А240-А400/AI, AII, AIII классов) и поперечных прутьев (А240/AI класса).
  • Заливка. Для этого используются бетонные мелкозернистые смеси (от 10 класса и выше), из которой формируется сама обойма. В зависимости от толщины конструкции ее либо заливают сразу и дают застыть, после чего облицовывают поверхность слоем штукатурки, либо после заливки окружают дополнительной опалубкой с отверстиями для инъекционных каналов и заполняют площадь монолитным бетонным составом.

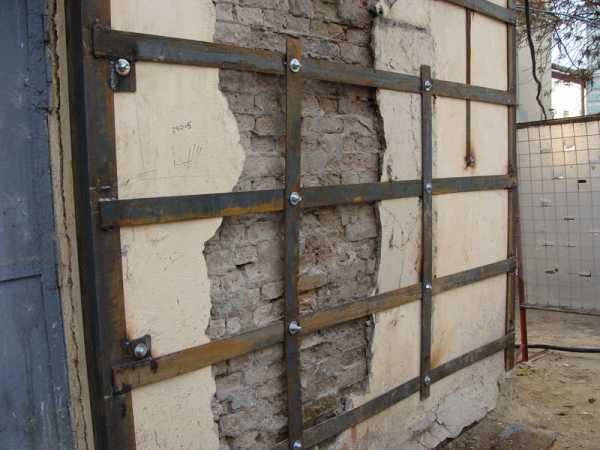

Стальные обоймы. Сущность данной технологии заключается в изготовлении сетки из металлопроката, сопряженной со стеной. С помощью такой конструкции выполняется усиление стен, оконных и дверных проемов и т.д. При необходимости укрепления отверстий в перегородках используются швеллера, для самих плоскостей требуются профильные уголки и соответствующие арматурные прутья. Практически единственным конструктивным недостатком данного метода является вероятность образования мостиков холода на наружных стенах здания, что требует организации их дополнительной теплоизоляции.

Изготовление стальных обойм включает в себя следующие этапы:

  • Монтаж уголков по периметру укрепляемого участка
  • Сборка металлических полос
  • Установка остальных продольных элементов, размеры которых определяются в соответствии с высотой укрепляемого фрагмента
  • Монтаж металлической сетки на получившемся каркасе
  • Заливка цементным раствором слоя не менее 3 см в толщину для защиты металлических деталей от коррозии

Любой из перечисленных методов обеспечивает достаточное усиление стен для эффективного сопротивления действующим деформациям, статичным нагрузкам и иным негативным факторам. Однако необходимо учитывать важность корректного проведения всех этапов монтажных работ и полноту их выполнения, в ходе которых должны быть восстановлены все поврежденные участки. Квалифицированные специалисты компании ЭКОСИСТЕМА оказывают полный комплекс услуг по укреплению наружных и внутренних стен зданий любого типа, включая сложные дизайнерские проекты. Мы сотрудничаем как с физическими, так и с юридическими лицами, а также принимаем муниципальные заказы.

Для уточнения подробностей свяжитесь с нами по телефону или электронной почте.

torkretstroi.ru

Усиление стены бетоном


Усиление и укрепление кирпичных стен

Усиление кирпичной кладки — это неотъемлемый способ для повышения эксплуатации кирпичных стен. Зачастую в действительности можно увидеть, что кирпичные стены слабы и являются плохой несущей опорой.

Кирпичные кладки усиливают посредством вложения в обойму, что позволяет повысить стойкость.

Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.

При использовании усиления кладка будет служить в сжатии со всех сторон, тем самым увеличится уровень сопротивляемости влиянию продольной силы.

Деформация кирпичных стен является основанием для укрепления. К деформации приводят следующие причины:

  1. Конструктивные ошибки (малая глубина при заложении фундамента; неравномерное оседание частей постройки; деформация балочного покрытия; несоответствие несущей способности нагрузке).
  2. Эксплуатация (переувлажнение укладки; просадка фундамента).
  3. Производственные ошибки.
  4. Неправильное проектирование.

Методы и шаги укрепления

Схема усиления кирпичной кладки: 1 — трещина;2- инъекционные шпуры;3 — инъекционные патрубки;4 — цементно-песчаный раствор;

5 — трещина, заполненная цементным раствором

На сегодняшний день для усиления стен из кирпича можно использовать следующие обоймы:

  • армированные растворные;
  • железобетонные;
  • композиционные;
  • стальные.

Для выбора метода усиления необходимо учитывать множество факторов, таких как маркость бетона или раствора для штукатурки, процент армирования, схема нагрузки на конструкцию, состояние кладки. Прочность кирпичной кладки напрямую зависит от процента армирования хомутами. Внешний осмотр помогает оценить количество трещин, их глубину, ширину. Усиление стен обоймами, в которых есть трещины, полностью восстанавливает несущую способность.

Нужно точно оценить реальную прочность несущих компонентов. Изначально необходимо максимально очистить поверхность от грязи и пыли, промыть водой. Удалить всю разрушенную штукатурку до неповрежденного основания. Плохое очищение поверхности приводит к быстрому разрушению кладки.

Параллельно с усилением кладки обоймами требуется инъецировать трещины цементным/полимерцементным раствором под давлением. Это восстанавливает и увеличивает несущую способность. Инъекционные растворы должны обладать необходимой вязкостью, высокой морозостойкостью, малым водоотделением, незначительной усадкой и требуемой прочностью на сцепление и сжатие.

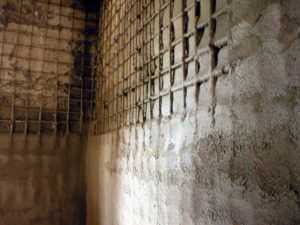

Армированная обойма

Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.

Для устранения трещин и для предотвращения появления новых дефектов следует прибегать к армированию стен. Усиление кладки можно производить либо с помощью арматурных каркасов, либо стержней арматуры, либо с применением арматурной сетки или железобетонных пилястр. Рассмотрим усиление с использованием арматурной сетки. Данную конструкцию выполняют следующим образом. Арматурную сетку, которую можно устанавливать как с одной, так и с двух сторон, прикрепить на ремонтируемый участок. В заранее просверленные отверстия закрепить сетку сквозными шпильками либо анкерами. Сверху нанести цементный раствор марки М100 (можно выше). Применяют цементно-песчаный раствор, улучшающий физико-механические данные. Толщина штукатурки может быть от 20 до 40 мм. Для усиления углов стен необходимо прикрепить вспомогательные стержни d=6мм, по высоте углов спустя 250-300 мм. При односторонней установке сетки крепеж делается анкерами d=6-8 мм через 500-800 мм, а при двусторонней установке крепят сквозными анкерами большего диаметра (10-12 мм) через 1000-1200 мм путем сварки либо крепежа к металлическим сеткам.

Железобетонный пояс

Железобетонная обойма крепится фиксаторами к кирпичной стене по всему периметру, образуя арматурную сетку.

Экономия времени и затрат является преимуществом данного метода, но при этом повышается нагрузка на фундамент. Для применения железобетонной обоймы необходимо учитывать следующие технические параметры:

  1. Толщина обоймы 4-12 см.
  2. Бетонная мелкозернистая смесь не ниже в10 класса.
  3. Продольная арматура А240-А400/AI, AII, AIII класса.
  4. Поперечная арматура А240/AI класса, шаг не более 15 см.

Для конструкции железобетонной «рубашки» надо по всему периметру установить арматурную сетку, прикрепив ее к кладке фиксаторами. Чтобы укрепить кирпичную стену, необходимо создать оболочку, превышающую прочность в несколько раз. Эффективность обоймы определяется в первую очередь состоянием кладки, прочностью бетона, характером нагрузки и процентом армирования. Данный вид конструкции берет на себя часть нагрузки, тем самым освобождает кладку.

Слои обоймы до 4 см выполняются при помощи пневмобетонирования и торкретирования, затем производится отделка штукатуркой. Слои до 12 см выполняются при помощи инвентарной опалубки, которую ставят вокруг усиливаемой основы. Для защиты слоя арматурного заполнения инвентарную опалубку устанавливают по всей высоте укрепляемого сооружения. В опалубке устанавливают инъекционные трубки и начинают подачу мелкозернистой бетонной смеси.

Композиционная обойма

Стальная конструкция сжимает кладку с двух сторон, тем самым увеличивая уровень ее сопротивляемости.

Композиционное сырье является одним из самых результативных для усиления кирпичных стен за счет высокопрочных волокон, используют угле- и стекловолокно. Они дают возможность повысить прочность отвесных конструкций на сжатие, перпендикулярных сечений на срез или на сдвиг. Подготовленную кирпичную кладку обрабатывают пропиткой, затем грунтовкой для упрочнения. Далее устанавливают металлические каркасы, разбирают временные крепления (после набора новой кладкой 50% проектной прочности), окрашивают и штукатурят простенки.

Стальная конструкция

Стальная обойма — это значительно повышающая несущую способность металлоконструкция. Для данного вида необходимы арматурные стержни d до 12 мм или поперечные хомуты из полосовой стали, сечение которых 35х5-60х12 мм, приваренных к уголкам. Вертикальные уголки устанавливают на растворе по углам усиливаемой площади. Шаг хомутов может быть не более 500 мм. Длина продольных уголков должна быть равна высоте усиливаемой конструкции. Стальные уголки закрывают сеткой (металлической) для наибольшего соединения раствора. Для защиты от коррозии толщина цементного раствора должна быть 25-30 мм. При большой площади работы процесс следует выполнять с помощью растворонасоса.

Усилить кирпичную стену либо стальной обоймой, либо

vest-beton.ru

Усиление каменных конструкций из кирпича

Необходимость усиления строительных конструкций в процессе их эксплуатации возникает как при реконструкции и техническом перевооружении здании, так и вследствие физического износа и различных повреждений, вызванных коррозией материалов, механическими воздействиями, воздействиями агрессивной среды, некачественным изготовлением конструкций и нарушением норм производства строительно- монтажных работ, нарушением правил эксплуатации и условий технологии производства.

Восстановление и усиление каменных конструкций может быть выполнено различными способами, которые можно условно объединить в три группы: усиление без изменения расчетной схемы, с изменением расчетной схемы и с изменением напряженного состояния.

Результаты обследования каменных зданий, их конструкций и элементов обобщаются в техническом заключении, в котором на основании их технического состояния делаются выводы о необходимости их усиления или восстановления [3].

  • Методы восстановления конструкций из кирпича




    Наиболее распространенными методами восстановления каменных конструкций являются: оштукатуривание, инъецирование имеющихся трещин, частичная или полная перекладка элементов.

    Восстановление элементов оштукатуриванием применяется при поверхностных повреждениях кладки в виде выветривания раствора, размораживания, расслоения на глубину до 150 мм, а также при наличии стабилизированных осадочных трещин. Оштукатуривание осуществляется вручную (при глубине повреждения до 40 мм) или торкретированием раствором марки М75 и выше на основе цемента.

    Для обеспечения надежного сцепления штукатурного слоя с кирпичной кладкой производят подготовку оштукатуриваемой поверхности: кладку очищают от поврежденного кирпича и раствора, промывают и высушивают. При большой площади и толщине штукатурного слоя дополнительно расчищают горизонтальные швы на глубину 10…15 мм, на кладке выполняют насечку поверхности, устанавливают металлические сетки из проволоки диаметром 2…6 мм или стеклосетки. Металлические сетки могут выполняться на месте путем обвязки проволокой диаметром 2…3 мм вокруг анкеров диаметром, не превышающих толщину шва (рисунок 30). Края сеток заводят за поврежденный участок на длину не менее 500 мм. Если поврежденный участок находится вблизи угла здания, сетку заводят за угол на стену не менее чем на 1000 мм.

    Для восстановления и усиления каменной кладки, имеющей сквозные трещины силового и осадочного характера (при стабилизировавшихся осадках), применяется инъецирование цементным и полимерным растворами путем их нагнетания под давлением до 0,6 МПа с помощью нагнетательных устройств.







    Рисунок 30 – Восстановление кирпичных стен: а — с использованием обвязки из проволоки, б — с использованием готовых сеток: 1 — анкер, 2 — проволока, 3 — сетка, 4 — гвозди, 5 — восстанавливаемая кладка, 6 – раствор




    Расчетное сопротивление каменной кладки, усиленной инъецированием раствора в трещины, принимается с учетом поправочного коэффициента mk, зависящего от вида раствора и характера трещин:

    mk = 1,1 – для кладки с трещинами от силовых воздействий, инъецированных цементным раствором;

    mk = 1,3 – то же, полимерным раствором;

    mk = 1,0 – для кладки с трещинами от неравномерной осадки или нарушением связи между отдельными элементами, инъецированными цементным или полимерным растворами.

    Частичная (полная) перекладка производится при наличии большого количества мелких, одиночных глубоких и сквозных трещин при стабилизировавшихся осадках здания. Для перекладки применяют кирпич и раствор марки, не ниже марки кирпича и раствора восстанавливаемой кладки. При перекладке участков должна быть сохранена принятая перевязка швов (рисунок 31).







    Рисунок 31 – Восстановление каменной кладки частичной перекладкой: а — частичная перекладка с одной стороны, б — то же с двух сторон: 1 — трещина, 2 — восстанавливаемая стена, 3 — частичная перекладка




    Для восстановления целостности кирпичных стен, имеющих сквозные трещины силового и осадочного характера, применяют скобы из круглой стали диаметром не менее 6 мм, концы которых закрепляются в устраиваемых отверстиях в кладке на глубину 100 мм и более, а также накладки из листового или профильного металла, закрепляемые на усиливаемых участках стен с помощью стяжных болтов (рисунок 32). Скобы и накладки могут размещаться с одной (при толщине стены 640 мм и менее) или двух сторон (при большей толщине) усиливаемого участка, на поверхности, в горизонтальных швах (для скоб диаметром, не превышающем толщину шва) и в предварительно подготовленных штрабах. Размещение накладок в штрабах эффективно при смещениях участков стен, разделенных трещиной, относительно друг друга по вертикали.

    В качестве накладок применяются прокатные профили в виде швеллеров

    № 16…20, уголков с шириной полки, примыкающей к стене, 75…100 мм, а также полосовая сталь шириной 70 мм и более. Стяжные болты выполняют из круглой стали диаметром 16…22 мм. Расстояние от трещины до

    ближайших к ней стяжных болтов должно составлять не менее 600 мм. В случае если трещина находится вблизи угла здания, накладки заводятся за угол не менее чем на 1000 мм. После монтажа накладок штрабы заполняют бетоном. Стальные накладки, устанавливаемые на поверхности стен без устройства штраб, покрывают антикоррозионными составами или оштукатуривают по сетке [3, 30, 33, 42, 43, 44, 45].







    Рисунок 32 – Усиление стен наладками: а — общий вид усиления, б —

    усиление простенка, в — усиление вблизи угла здания: 1 — стальная накладка, 2

    — стяжной болт, 3 — гайка, 4 — штраба, 5 — опорная пластина (полоса), 6 —

    уголок, 7 – трещина




  • Усиление элементов конструкций из кирпича




    При невозможности достижения требуемой степени повышения прочности без увеличения поперечного сечения элемента применяют методы усиления, увеличивающие площадь поперечного сечения путем устройства наращивания или обойм.

    Наращивание может быть каменным, армокаменным или железобетонным.

    Для наращивания применяется кирпич и раствор марок не ниже фактической условной марки кирпича и раствора, полученной при испытании образцов из усиливаемой конструкции.

    Наращивание устраивают толщиной в 1/2 кирпича или более. Совместная работа с кирпичной кладкой усиливаемой конструкции обеспечивается путем устройства борозд в усиливаемой кладке глубиной в 1/2 кирпича или с помощью анкеров, забиваемых в швы. Для кладки наращивания возможно применение продольного и поперечного армирования.

    Расчет прочности каменных конструкций, усиленных каменным (армокаменным) наращиванием, производится по [13] с учетом его совместной работы с усиливаемой конструкцией путем введения дополнительного коэффициента условий работы к расчетному сопротивлению каменной кладки наращивания, равного:

    • при усилении элемента под нагрузкой, превышающей 70 % расчетной,

      γ k ,ad = 0,8.

    • при усилении элемента под нагрузкой, не превышающей 70 %

    расчетной, γ k ,ad = 1.

    Для устройства наращивания из железобетона применяется бетон класса не ниже C12/15. Железобетонная часть возводится в предварительно подготовленных нишах или существующих каналах кирпичной кладки (рисунок 33). Процент армирования железобетонной части сечения должен составлять 0,5…1,5 %. Так как деформативность каменной кладки существенно выше деформативности железобетона, то при усилении под нагрузкой дополнительные бетон и арматура работают совместно с усиливаемой конструкцией и достигают своего расчетного сопротивления в предельном состоянии.







    Рисунок 33 – Усиление простенков с пилястрами монолитными железобетонными элементами: а, в — сквозная пробивка стены; б, г — устройство углублений с одной стороны: 1 — усиливаемая кладка, 2 — продольная арматура, 3 — поперечная арматура, 4 — бетон усиления




    Эффективным методом увеличения прочности каменной кладки при малых эксцентриситетах является устройство обойм: стальной, железобетонной и растворной.

    Наиболее массовыми элементами, усиливаемыми обоймой, являются столбы и простенки. Столбы, как правило, имеют прямоугольную форму поперечного сечения с соотношением сторон не более 1,5, что способствует эффективной работе обойм, ограничивающих поперечные деформации в сечении. Простенки имеют вытянутую в плане форму, обычно с соотношением сторон более двух. При этом для эффективного использования обойм устанавливаются дополнительные связи в виде стяжных болтов или анкеров. Допускаемые расстояния между связями (анкерами, хомутами) не более 1000 мм и не более двух толщин стены по длине, по высоте — не более 750 мм. Связи надежно закрепляют в усиливаемой кладке.

    Стальная обойма — это система из продольных элементов уголкового профиля (рисунок 34), устанавливаемых на растворе по углам или выступам конструкции и приваренных к ним поперечных элементов (планок) в виде

    полосовой или арматурной стали, а также опорных подкладок (при усилении всего столба или простенка, когда на продольные элементы передается часть усилий от вышерасположенных конструкций). Шаг планок принимают не более меньшего размера поперечного сечения и не более 500 мм.

    Для повышения эффективности усиления поперечные планки рекомендуется напрягать. Для этого со стороны двух противоположных граней к продольным элементам приваривают планки только с одного конца. После чего нагревают планки до 100…120°С и приваривают в нагретом состоянии второй свободный конец к вертикальным уголкам. При остывании планок происходит обжатие усиливаемой конструкции.







    Рисунок 34 – Усиление каменных конструкций стальной обоймой: 1 — усиливаемая конструкция, 2 — уголок, 3 — планка, 4 — поперечная связь, 5 — полоса, 6 — анкеры, 7 — болт, 8 — опорный уголок, 9 — стальная пластина




    Железобетонная обойма (рисунок 35) представляет собой пространственный арматурный каркас из продольной и поперечной арматуры, омоноличенный бетоном. Этот вид обоймы применяется при

    значительных повреждениях кладки и позволяет значительно повысить прочность усиливаемого каменного элемента.

    Толщину обоймы и площадь поперечного сечения арматуры определяют расчетом. Ориентировочно толщина обоймы принимается 40…120 мм, диаметр поперечных стержней — 4…10 мм. Для обеспечения сцепления с бетоном продольная арматура отстоит от усиливаемой кладки не менее чем на 30 мм. Шаг хомутов принимают согласно расчету, но не более 150 мм. Шаг продольной арматуры — 250…300 мм. Для обоймы рекомендуется применять бетоны классов C12/15 и выше.

    Для увеличения площади контакта кладки с элементами усиления обоймы рекомендуется в кладке через каждые 3-4 ряда выполнять борозды на глубину 1/2 кирпича или расчищать швы кладки на 10…15 мм в глубину. Бетонирование производится методом инъецирования, нагнетая смесь через инъекционные отверстия в опалубке, торкретированием или последовательным бетонированием с наращиванием опалубки.







    Рисунок 35 – Усиление железобетонной обоймой: а — столбов, б — простенков: 1 — усиливаемая конструкция, 2 — продольная арматура, 3 — поперечная арматура, 4 — бетон, 5 — дополнительные поперечные связи, 6 — продольная арматура, 7 – анкеры

    Армированная растворная обойма выполняется по аналогии с железобетонной, но вместо бетона применяют раствор марки не ниже М50. Растворная обойма позволяет сохранить существующие размеры поперечного сечения практически без изменения. При производстве работ не применяется опалубка. Цементный раствор, наносимый тонким слоем порядка 30…40 мм, выполняет функции связи между усиливаемой кладкой и арматурой и защищает арматуру от коррозии. Минимальная толщина защитного слоя составляет: для внутренних сухих помещений — 15 мм, для наружных и влажных помещений — 20…25 мм.

    Для усиления каменных конструкций под нагрузкой, превышающей 70..80 % от расчетной, эффективно (позволяют повысить прочность каменных конструкций в 2-3 раза) применение предварительно напряженных распорок, установленных с одной или с двух сторон конструкции, в которых рабочими элементами являются вертикальные ветви распорки, а поперечные планки выполняют роль соединительных элементов, уменьшающих свободную длину ветвей.

    Предварительно напряженные распорки (аналогично усилению железобетонных конструкций) состоят из уголковых профилей, располагаемых по углам конструкции и связанных друг с другом планками из полосовой стали или стержневой арматуры. Сверху и снизу распорки передают нагрузку на опорные уголки. Предварительное напряжение распорок осуществляется путем их перегиба в середине длины или с помощью домкратов [3, 30, 33, 42, 43, 44, 45, 46].

    Расчет каменных конструкций, усиленных обоймами, производится в соответствии с [13].

  • Усиление сопряжений элементов конструкций из кирпича




    Для восстановления целостности стен в местах сопряжения применяют стальные затяжки (рисунок 36), шпонки (рисунок 37), гибкие связи в виде анкеров (рисунок 38), а также перекладку поврежденных участков.

    Стальные затяжки выполняют из круглой стали диаметром 20…25 мм с резьбой по концам и распределительных прокладок из уголков или швеллеров. Стальные затяжки располагают, как правило, в уровне перекрытия. Устройство затяжек производят в следующей последовательности: устраивают горизонтальную штрабу в продольной стене на глубину 60…130 мм, просверливают отверстия для тяжей. В поперечных стенах на расстоянии не менее 1000 мм от места разрыва пробивают отверстие для установки распределительной прокладки. Тяжи закрепляют на распределительных прокладках и предварительно напрягают завинчиванием гаек на концах в сочетании с нагреванием тяжей. После монтажа затяжек тяжи покрывают антикоррозионными составами, а штрабы заполняют бетоном или заделываются кирпичом.







    Рисунок 36 – Восстановление сопряжений стен стальными затяжками: 1

    -продольная стена, 2 — поперечная стена, 3 — перекрытие, 4 — тяжи, 5 —

    распределительные прокладки, 6 — гайки, 7 — цементный раствор







    Рисунок 37 – Восстановление сопряжений железобетонными шпонками: а — с вертикальными арматурными каркасами, б — то же, с горизонтальными каркасами







    Рисунок 38 – Восстановление сопряжений гибкими связями: 1 — продольная стена, 2- железобетонная колонна, 3 — закладная деталь колонны, 4 — сварка, 5 – анкер




    Для восстановления сопряжений стен также используются шпонки: железобетонные и стальные. На этаж устанавливается не более 2-3 шпонок. Для первого этажа: в уровне пола у фундамента, в середине стены и в уровне перекрытия.

    Железобетонные шпонки состоят из арматурного каркаса из стержней

    16…20 мм и бетона класса C12/15 и выше.

    Стальные шпонки выполняют из пластин, уголков, швеллеров. При устройстве стальных шпонок пробивают вертикальные штрабы длиной 400…600 мм. Монтаж шпонок производят на растворах повышенной прочности. Шпонки оборачивают металлической сеткой, а после монтажа стягивают болтами диаметром не менее 16 мм и оштукатуривают раствором.

    Перекладка участков стен, простенков осуществляется в случаях значительных отклонений от вертикали, сдвигов, перекосов, выпучиваний,

    когда отклонение от первоначального положения составляет более 1/3 толщины, с обязательным креплением гибкими связями к близлежащим конструкциям: стенам, колоннам, перекрытиям и покрытиям [3, 30, 33, 42,

    43, 44, 45, 46].




  • Повышение пространственной жесткости кирпичных зданий




    В результате неравномерной осадки оснований фундаментов, различной жесткости элементов и разнонагруженности стен, а также при воздействиях природных и техногенных факторов происходит нарушение пространственной жесткости коробки здания в целом или какой-либо ее части.

    Для восстановления целостности остова здания применяют пояса, которые воспринимают неравномерные деформации, растягивающие усилия кладки и способствуют перераспределению нагрузки на основание.

    В зависимости от характера проводимых работ (восстановление жесткости эксплуатируемого здания, реконструкция или надстройка), причин и вида повреждений применяются стальные (гибкие, жесткие), армокаменные или железобетонные пояса.

    Стальные гибкие напрягаемые пояса (рисунок 39) представляют собой систему горизонтальных распределительных устройств, состоящих из тяжей диаметром 20…40 мм, напрягаемых при помощи муфт с двухсторонней резьбой (правой и левой) или закручиванием гаек на концах, концевых и промежуточных упоров.

    Поясами создается один или несколько замкнутых контуров по стенам.

    Производится объемное обжатие всего здания или его части.

    С целью эффективного обжатия всей коробки здания длину большей части пояса рекомендуется принимать не более 1,5 коротких. В многоэтажных зданиях тяжи устанавливают в уровне перекрытий. Допускается связь тяжей с перекрытиями. В промышленных и общественных

    одноэтажных зданиях тяжи устанавливают в уровне низа стропильных конструкций.

    Пояса устанавливают либо на поверхности стен, ухудшая внешний вид, но сокращая трудоемкость работ, либо в штрабах кладки, не меняя внешнего вида и надежно предохраняя металлические детали от коррозии.

    При устройстве пояса в кладке пробивают горизонтальные штрабы глубиной 70…80 мм и сквозные отверстия для продольных и поперечных тяжей. На углах здания на растворах повышенной прочности вертикально устанавливают отрезки уголков. Если пояса устанавливают на поверхности стен, для удобства монтажа и исключения провисания тяжей по длине в кладку забивают промежуточные скобы.

    Монтаж поясов усиливаемого здания осуществляется последовательно снизу вверх (рисунок 39).

    Предварительное напряжение производят с помощью соединительных муфт одновременным натяжением всех тяжей или первоначально напрягают тяжи проходящие внутри здания, а затем — снаружи. Натяжение производят динамометрическим ключом, домкратом или ломиком с плечом 1500 мм с усилием на конце 30…40 кг. Для уменьшения трудоемкости натяжения рекомендуется осуществлять электро- или термонагрев тяжей. Степень натяжения следует контролировать приборами. Тяжи считаются натянутыми, если они не провисают и при ударе по ним ломиком издают звук высокого тона. При устройстве тяжей в условиях пониженных температур выполняется их дополнительное натяжение. После фиксации тяжей и их напряжения производится инъецирование трещин в стенах или выполняется частичная перекладка в зависимости от характера и степени повреждения.







    Рисунок 39 – Усиление здания стальными предварительно напряженными поясами: 1 — тяж, 2 — стяжная муфта с двухсторонней резьбой, 3 — упорный уголок, 4 — накладка из швеллера, 5 — гайка с шайбой




    Расчет сечения гибких тяжей производят из условия равной прочности тяжей на растяжение и каменной кладки на срез. Расчетное усилие определяется по формуле

     (16)

    где Rsq — расчетное сопротивление кладки на срез, МПа; l — длина стены; b —

    толщина стены.

    Стальные жесткие пояса (рисунок 40) выполняются из профильной стали (в основном, из швеллеров, уголков и полосовой стали) и предназначаются для передачи усилий на более прочные участки. Пояса охватывают все здание или его часть, выполняются замкнутыми или незамкнутыми. Незамкнутые пояса применяют при разрывах здания, продольных и поперечных стен, углов. Номер профиля назначается конструктивно.







    Рисунок 40 – Усиление части здания устройством предварительно напряженного стального пояса из прокатных профилей: 1 — трещина, 2 — пояс из швеллера, 3 — стяжной болт, 4 — гайка, 5 — анкер

    Стальные жесткие пояса могут выполняться предварительно напряженными. Натяжение жестких поясов осуществляется с помощью болтовых соединений (рисунок 41). Диаметр натяжного болта (шпильки) определяется расчетом и ориентировочно составляет 20…25 мм.

    Стальные жесткие пояса устанавливают по всему контуру здания или его части в штрабах или на поверхности стен. В зависимости от толщины стены пояса располагаются с одной или двух сторон стены: при толщине более 640 мм — с двух сторон, при толщине менее 640 мм — с одной.

    Фиксация двухсторонних поясов выполняется болтами диаметром 16…20 мм, которые при помощи гаек стягивают пояса друг с другом и играют роль анкеров. При расположении пояса с одной стороны совместная

    работа достигается за счет устройства анкеров (рисунок 40, вариант А (в штрабе). Шаг болтов — 2000…2500 мм, анкеров — 500…700 мм.







    Рисунок 41 – Натяжное устройство предварительно напряженного стального пояса из прокатных профилей

    Стальные гибкие и жесткие пояса, установленные на поверхности стен, вместе с муфтами, упорными уголками, накладками, огрунтовывают и окрашивают или оштукатуривают по сетке.

    При надстройке здания с целью повышения его пространственной жесткости в уровне перекрытий, покрытий выполняют армокаменные (рисунок 42, а) или железобетонные (рисунок 42, б) пояса жесткости.










    Рисунок 42 – Усиление стен здания поясами: а — армокаменным; б — железобетонным: 1 — кирпичная кладка стен, 2 — армокаменный пояс, 3 — стальная сетка, 4 — железобетонный пояс, 5 — продольная арматура, 6 — поперечная арматура, 7 – утепление

    При устройстве армокаменного пояса допускается применение продольных стержней арматуры в поясе диаметром до 12 мм с утолщением шва до 25 мм. Ориентировочно площадь продольной арматуры пояса в стенах толщиной до 510 мм можно принимать в пределах 4,5 см2, а при большей толщине — 6,5 см2.

    Железобетонный пояс выполняется из бетона класса не ниже C12/15 с армированием пространственным арматурным каркасом. Возможно использование жесткой арматуры в поясе. Высота поперечного сечения пояса составляет не менее 120 мм, ориентировочно ширина сечения пояса принимается равной: при толщине стены до 510 мм — толщине стены с учетом утепления, при толщине стены более 510 мм — возможно устройство меньшего по ширине пояса. В месте устройства железобетонного пояса следует предусматривать дополнительное утепление стен для ликвидации

    «мостиков холода» [3, 30, 33, 42, 43, 44, 45, 46].

    Устройство предварительно напряженных армированных поясов рассмотрено в [47].

    • zinref.ru

    Усиление колонн стальными обоймами | Завод «СТК-Конструкция»

    Колонны — стержневые элементы, работающие на сжатие и продольный изгиб и имеющие большой запас прочности. Но со временем от действий множества факторов они разрушаются и требуют ремонта. К примеру, усиление металлических колонн, изначально рассчитанных на большие нагрузки, потребуется после появления коррозии на опорных частях, горизонтальных элементах решётки, узлах башмаков и др. элементах.

    Чаще всего используются следующие методы повышения прочности конструкции:

    • железобетонные или металлические обоймы;
    • одностороннее и двустороннее наращивание сечения;
    • предварительно напряжённые металлические подпорки;
    • рубашки — усиление железобетонных колонн крайних рядов, где четырёхстороннее наращивание невозможно.
    Рис.1. Усиление колонн:
    а — железобетонная обойма; б — одностороннее наращивание;
    в — металлическая обойма; г — металлические подпорки.

    Завод «СТК-Конструкция» производит металлоконструкции для устройства металлических обойм и подпорок. Выполняем заказы по вашим чертежам в любом объёме. Имеем возможность наладить мелко- и крупносерийное производство изделий.

    Таблица 1. Выбор способа усиления
    Способ усиления Возможность применения способа
    Для эксплуатации в пожароопасных условиях без обетонирования металло­конструкций усиления Для проведения усиления без остановки производства и Для значительного увеличения несущей способности
    для снятия нагрузки с учетом обеспечения хорошей совместной работы для снятия нагрузки, если недопустима запыленность для снятия нагрузки во взрыво­опасных помещениях
    Ж/б обоймы + — — 0 +
    Ж/б рубашки + — — — 0
    Односторон­нее наращивание сечения + — — — 0
    Двустороннее наращивание сечение + — — — +
    Металличес­кие обоймы со сколом углов и установкой на растворе — + — — +
    Металличес­кие обоймы без скола углов и установкой без раствора — + + — +
    Ж/б обоймы с жёсткой наружной уголковой арматурой — — — — +
    Предвари­тельно напряжённые распорки — + + — +
    • + — данный способ усиления можно применять;
    • – — способ усиления применять не рекомендуется;
    • 0 — применение способа усиления зависит от конкретного конструктивного решения и местных условий.

    Технология установки обойм

    Самым надёжным способом увеличения несущей способности колонны является применение железобетонной обоймы, состоящей из бетонного слоя, продольной арматуры и замкнутых хомутов.

    Перед усилением поверхность ж/б колонн следует подготовить:

    • удалить штукатурный слой;
    • сделать насечки в бетоне глубиной 3-6 мм;
    • очистить выступающую арматуру и защитить её от коррозии;
    • за час до бетонирования промыть поверхность старого бетона водой.

    Усиление железобетонных колонн стальными обоймами применяется, когда нельзя уменьшать пространство помещений или требуется провести работу за короткий срок. Обойма состоит из металлических уголков (продольные элементы) и поперечных планок.

    Продольные элементы устанавливаются на цементно-песчаном растворе и прижимаются к колонне посредством струбцин. После этого к уголкам по всей длине усиливаемой конструкции привариваются поперечные планки с шагом 400-600 мм. Колонну можно нагружать сразу после проведения работ. Следует соблюдать следующие условия: плотное прилегание металлических стоек к граням элемента усиления и их вертикальность. Поэтому в месте примыкания стоек бетон следует выровнять, скалывая выпуклые места и замазывая цементным раствором углубления.

    Обоймы осуществляют двойную функцию: повышают прочность усиливаемого элемента на сжатие (сдерживают его поперечные деформации) и разгружают его, воспринимая часть вертикальной нагрузки. Поперечные деформации сдерживают планки стальных и поперечные хомуты железобетонных обойм. Восприятие вертикальной нагрузки обеспечивают соответственно стальные уголки и бетон с продольной арматурой.

    Способы повышения эффективности усиления

    Для повышения объёмного напряжения в планках и степени включения в работу уголков стальных обойм создают предварительное напряжение с помощью:

    • натяжных гаек;
    • попарного стягивания;
    • электронагрева.

    Самый простой способ создания преднапряжения — установка предварительно перегнутых уголков с последующим их выпрямлением горизонтальным стягиванием. Так после выпрямления уголки становятся распорками, разгружающими колонну. Если такие работы проводятся в многоэтажных зданиях, следует помнить, что распорки на промежуточных этажах передают дополнительные нагрузки на нижние перекрытия, следовательно, усиление нужно начинать с колонн в основании здания.

    Следует помнить, что возможности передать нагрузку на вертикальные элементы обоймы ограничены. Если уголки неравномерно или неплотно прижаты к поверхности, то усиливаемый элемент беспрепятственно деформируется в поперечном направлении, пока зазор не исчезнет. В этом случае толку от проведённой работы практически не будет. Поэтому при усилении колонн металлической обоймой требуется применять методы, при которых планки немедленно включаются в работу.

    Например, до приварки планок плотно прижать уголки инвентарными струбцинами или создать предварительное напряжение планок электронагревом. Предварительное напряжение натяжными гайками применяется, когда в качестве планок используются круглые стержни с резьбой. Между поверхностями уголков и усиливаемой конструкции необходимо проложить выравнивающий слой цементного раствора.

    Технология усиления круглых и многогранных колонн

    Усиление круглых и многогранных колонн, когда нет возможности произвести распор каркаса усиления, проводится так: на конструкцию вертикально, с применением временных скруток, устанавливаются профильные элементы и обжимаются нагретыми хомутами. В этом случае также требуется устранять зазоры.

    Хомуты-накладки нагревают около места проведения работ до 200-300 °С, затем струбцинами или кондуктором прижимают к колонне. Окончательную сварку производят до того, как хомуты остынут ниже 100 °С. Температурного сокращения металла достаточно, чтобы надёжно обжать конструкцию.

    Технология устройства железобетонной рубашки

    Когда колонны примыкают к наружным или внутренним стенам, для их усиления применяют устройство железобетонной рубашки. Для этого производят следующие работы:

    • очистка поверхности;
    • устройство на бетоне насечки для лучшего сцепления с новым раствором;
    • установка арматурного каркаса;
    • монтаж опалубочных щитов;
    • обильное увлажнение поверхности колонны;
    • нагнетание бетонной смеси в полость.

    Для того, чтобы узнать расценки на изготовление изделий для усиления кирпичных, ж/б, металлических колонн уголком в нашей компании «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или отправьте заявку в специальной форме на сайте.

    www.stk-k.ru

    УСИЛЕНИЕ КОЛОНН СТАЛЬНЫМИ И ЖЕЛЕЗОБЕТОННЫМИ ОБОЙМАМИ

    Колонны обычно усиливают стальными обоймами (рис. 1, а) или железобетонными обоймами (рис. 1, б). Каменную кладку иногда усиливают также и армированными штукатурными обоймами.

    Железобетонные колонны крайних рядов (у которых 4-стороннее нара-щивание не всегда возможно осуществить) вместо обойм усиливают рубашками, а колонны, работающие на внецентренное сжатие с большими эксцентриситетами, усиливают также односторонним или двусторонним наращиванием, подобно изгибаемым элементам.

    Рис.1. Усиление колонн: а — металлическая обойма, б — железобетонная обойма.

    Обоймы выполняют двойную функцию:

    1. сдерживают поперечные деформации усиливаемого элемента, т. е. повышают его прочность на сжатие за счет объемного напряжения,
    2. и воспринимают часть вертикальной нагрузки, т. е. частично разгружают усиливаемый элемент.

    Примечание!!! Функцию сдерживания поперечных деформаций выполняют планки стальных обойм и поперечная арматура (хомуты) железобетонных обойм, функцию восприятия вертикальной нагрузки – соответственно вертикальные уголки и бетон с продольной (вертикальной) арматурой.

    Степень объемного напряжения можно повысить, если в планках создать предварительное напряжение (натяжными гайками, электронагревом, попарным стягиванием). Предварительным напряжением можно также повысить и степень включения в работу вертикальных уголков стальных обойм.

    Одним из самых простых способов такого преднапряжения является установка заранее перегнутых уголков с последующим их выпрямлением за счет горизонтального стягивания (рис. 2).

    После выпрямления уголки превращаются в распорки и в них возникает сжимающее усилие , на величину которого происходит разгружение колонны.

    Здесь 0,9 – коэффициент условий работы, учитывающий потери напряжений от обмятия, Аsc – суммарная площадь поперечного сечения уголков, i = tgα.

    Приведенная формула справедлива, разумеется, только при наличии надежных упоров в торцах уголков с самого начала их стягивания. Подобным способом эффективно усиливать колонны, работающие как с малыми (а), так и с большими (б) эксцентриситетами.

    При усилении колонн многоэтажных зданий следует помнить о том, что нижние реакции распорок на промежуточных этажах создают дополнительные нагрузки на нижележащие перекрытия, поэтому усиление нужно выполнять, начиная с самых нижних колонн.

    Рис.2. Усиление колонны предварительно напряженной подпоркой.

    При усилении стальными обоймами последние рассматривают как самостоятельные конструкции, в которых несущими элементами являются вертикальные уголки, а планки играют ту же роль, что и планки стальных решетчатых колонн.

    Иными словами, положительным влиянием планок на поперечные деформации бетона усиливаемой колонны пренебрегают.

    Наибольший эффект усиления достигается при использовании преднапряженных обойм-распорок, которые можно использовать без разгружения колонн. Проектируя их, следует, однако, помнить о том, чтобы усилие Nsp не продавило опорные поверхности перекрытий (покрытия) и не оторвало от колонны сами перекрытия (покрытие), и о том, что стадия монтажа (стягивания вертикальных уголков) является наиболее невыгодной в работе распорок, так как уголки еще не соединены планками и их гибкость велика.

    При отсутствии преднапряжения стальные обоймы имеет смысл применять только при условии частичного или полного разгружения колонн (что далеко не всегда возможно осуществить) и при условии плотной подклинки зазоров между концами уголков и опорными поверхностями.

    Тогда при действии дополнительной нагрузки уголки следует рассчитывать на основе равенства их продольных деформаций с деформациями железобетонной колонны (точнее всего – совмещая диаграммы сжатия стали и бетона данного класса).

    Понятно, что чем меньше нагрузки снято с колонны, тем меньше напряжения в уголках обоймы, тем менее эффективно работает обойма.

    При усилении железобетонными обоймами поперечное сечение, если пользоваться рекомендациями справочников (весьма спорными), можно рассчитывать как монолитное с соответствующими коэффициентами условий работы бетона и арматуры наращённой части и с поправками на разные классы бетона старой и новой частей сечения.

    Передавать нагрузку на элемент усиления удобнее всего через горизонтальные (упорные) уголки, которые через тонкий выравнивающий слой раствора следует плотно прижать к опорным поверхностям соответствующих конструкций – балок, перемычек, фундаментов и т. п., а затем приварить к вертикальным уголкам (рис. 3).

    Рис.3. Схема передачи нагрузки на усиляющий элемент.

    Однако возможности передавать нагрузку на вертикальные уголки существенно ограничены, о чем всегда следует помнить:

    1. Во-первых, при усилении промежуточных колонн многоэтажных зданий нагрузка от уголков будет передаваться на нижележащие перекрытия. Для такой передачи должна быть уверенность в том, что эти перекрытия в состоянии воспринять дополнительную нагрузку.
    2. Во-вторых, чтобы передать хотя бы часть нагрузки, необходимо эту часть с перекрытия (покрытия) предварительно снять.

    Наконец, в многоэтажных зданиях, чтобы загрузить уголки обоймы нижнего этажа, мало разгрузить перекрытия всех этажей, нужно еще усилить обоймами все выше расположенные колонны, уголки которых будут передавать по цепочке нагрузку на нижнюю обойму.

    Если обоймы на выше расположенных колоннах не установить, то на уголки нижней колонны будет передаваться только та часть нагрузки, которая была временно снята с перекрытия одного нижнего этажа.

    В силу перечисленных причин использовать в полной мере несущую способность вертикальных уголков без их предварительного напряжения удается крайне редко.
    Если вертикальные уголки неплотно и неравномерно прижаты к поверхностям усиливаемого элемента, то последний имеет возможность беспрепятственно деформироваться в поперечном направлении до тех пор, пока не исчезнет зазор, – только тогда планки начнут вступать в работу.

    При таком качестве исполнения (к сожалению, не редком) проку от усиления почти нет.

    Поэтому при усилении стальными обоймами всегда необходимо предусматривать мероприятия, заставляющие планки немедленно включаться в работу.

    Одним из них может быть прижатие уголков инвентарными струбцинами до начала приварки к ним планок, другим – предварительное напряжение планок электронагревом или натяжными гайками (в последнем случае планками являются круглые стержни с резьбой на одном конце).

    При этом между поверхностями уголков и усиливаемой конструкции следует проложить выравнивающий слой раствора.

    Данные требования особенно относятся к усилению каменных или бетонных простенков, образуемых в существующих стенах при устройстве в них новых проёмов.

    При пробивке таких проемов перфораторами (отбойными молотками) образуются «рваные» края, зазоры между уголками и поверхностями простенков достигают нескольких сантиметров и стальная обойма, по существу, становится лишь декорацией.

    На Заметку!!! Поэтому новые проемы в стенах следует не пробивать, а прорезать дисковой пилой.

    Далее, при редком расположении планок разрушение усиливаемого элемента может произойти в промежутках между ними. Поэтому планки по высоте необходимо располагать с шагом не более 500 мм и не более наименьшего размера поперечного сечения усиливаемого элемента.

    Рис.4. Схема стягивания поперечных планок стальной обоймы.

    Наконец, с увеличением ширины простенков влияние планок, расположенных по коротким сторонам сечения, уменьшается. Поэтому, если ширина простенка превышает его толщину в два раза и более, то длинные планки необходимо стягивать попарно болтами, которые играют роль внутренних планок (рис. 4). Их пропускают через отверстия в кладке с шагом не более 0,75 м по высоте и не более двойной толщины простенка (но не более 1 м) по ширине.

    beton-karkas.ru

    Способы усиления кирпичных конструкций

    Поделись с друзьями

    Наиболее распространенным способом усиления является устройство обойм и наращиваний или рубашек.

    Для усиления кирпичных столбов, пролетов и стен применяют железобетонные штукатуренные, армированные растворные обоймы, рубашки или наращивания.

    Для усиления кирпичных столбов и простенков применяют металлические обоймы, а для столбов — встречается усиление обоймой из армированной кладки.

    Железобетонная обойма, рубашка или наращивание выполняется из бетона класса В10 и выше с продольной арматурой классов AI, А-III поперечной арматурой классе А-1. Шаг поперечной арматуры принимается не более 15 см. Толщина обоймы определяется расчетом и принимается в пределах 4…12   см.

    Штукатурные или растворные армированные  обоймы,  рубашки  и наращивания отличаются   от   железобетонных   тем,   что   вместо   бетона применяется   цементный. раствор   марки   75…100, которым   защищается арматура усиления.

    Возможно устройство обоймы  или наращивания из арматурной сетки из проволоки 0 4-5 мм с ячейкой 150×150 мм. В случае обоймы сетки сворачиваются, образуя замкнутый контур. В прочих случаях сетки закрепляются на стене анкерами (штырями). По закрепленной сетке наносится торкрет-бетон толщиной от 20 мм (см. рис. 4).

    Отличие указанных обойм, кроме отмеченного выше различия материала, заключается в том, что железобетонная обойма обычно имеет толщину 100 мм, а армированная растворная обойма — до 50 мм.

    Обойма из армированной кладки выполняется из кирпича марки -100 на растворе марки не ниже 50. Кладка армируется сетками из проволоки Вр-1 диаметром 3—5 мм.

    При усилении обоймами кирпичных стен и простенков длиной в два раза больших ширины устанавливаются дополнительные хомуты-связи. Обычно эти хомуты-связи расставляются по усиливаемой стене с конструктивно выбираемым шагом не более 1 м по длине и 75 см по высоте стены.

    При невозможности или эстетической не целесообразности усиления обоймой, охватывающей конструкцию со всех сторон, усиление производится железобетонной или штукатурной рубашкой (рис. 5.). При малой толщине рубашки, для обеспечения ее совместной работы с кладкой, необходимо предусмотреть закрепление арматуры рубашки штырями.



               Для усиления кладки без изменения габаритов конструкции применяется устройство сердечника из металлических профилей или железобетонного сердечника. При этом способе усиления в кладке вырубается ниша на всю высоту этажа. В этой нише устанавливается стойка из металлопроката на металлических базах или сборная железобетонная или бетонируемая на месте (в нише) стойка (рис. 6.).



    При больших вертикальных трещинах кирпичный простенок целесообразно усиливать стальной обоймой, которую монтируют по предварительно оштукатуренной и выровненной поверхности простенка.

    Обойма представляет собой конструкцию из продольных уголков 50×50 (75×75) мм и приваренных к ним хомутов из стальной полосы 50×5 мм (60×8)  или из круглой стали диаметром 12-30 мм с шагом 300-500 мм. При этом шаг хомутов не должен превышать наименьшего размера простенка (см. рис. 7).

    После устройства металлической обоймы ее элементы защищают от коррозии цементным раствором толщиной 25-30 мм по металлической сетке.

    Также как и в случае железобетонных обойм, при ширине обоймы, превышающей толщину более чем в два раза, требуется устанавливать дополнительные поперечные связи (см. рис. 7).

    Эти связи устанавливаются между противоположными ветвями обоймы в специально просверленных сквозь кладку отверстиях. Расстояние между связями принимается не более 1000 мм по высоте и 750 мм по длине стены.

    students-library.com
