Статически определимая ферма. Задача. Определить усилия в стержнях фермы второй панели слева и стойки справа от панели, а также срединной стойки аналитическими методами. Дано: d=2м; h=3м; ℓ=16м; F=5кН.

Рассмотрим ферму с симметричным загружением.

Сначала обозначим опоры буквами А и В, нанесем опорные реакции R_А и R_В.

Определим реакции из уравнений статики. Поскольку загрузка фермы симметрична, реакции будут равны между собой:

Если загрузка фермы несимметричная, то реакции определяются как для балки с составлением уравнений равновесия ∑М_А=0 (находим

R_В), ∑М_В=0 (находим R_А), ∑у=0 (проверка).

Теперь обозначим элементы фермы:

«О» — стержни верхнего пояса (ВП),

«U» — стержни нижнего пояса (НП),

«V» — стойки,

«D» — раскосы.

С помощью этих обозначений удобно называть усилия в стержнях, н.р., О₄ — усилие в стержне верхнего пояса; D₂ – усилие в раскосе и т.д.

Затем обозначим цифрами узлы фермы. Узлы А и В уже обозначены, на остальных расставим цифры слева направо с 1 по 14.

Согласно заданию, нам предстоит определить усилия в стержнях

О₂, D₁, U₂ (стержни второй панели), усилие в стойке V₂, а также усилие в срединной стойке V₄ . Существуют три аналитических метода определения усилий в стержнях.

1. Метод моментной точки (метод Риттера),
2. Метод проекций,

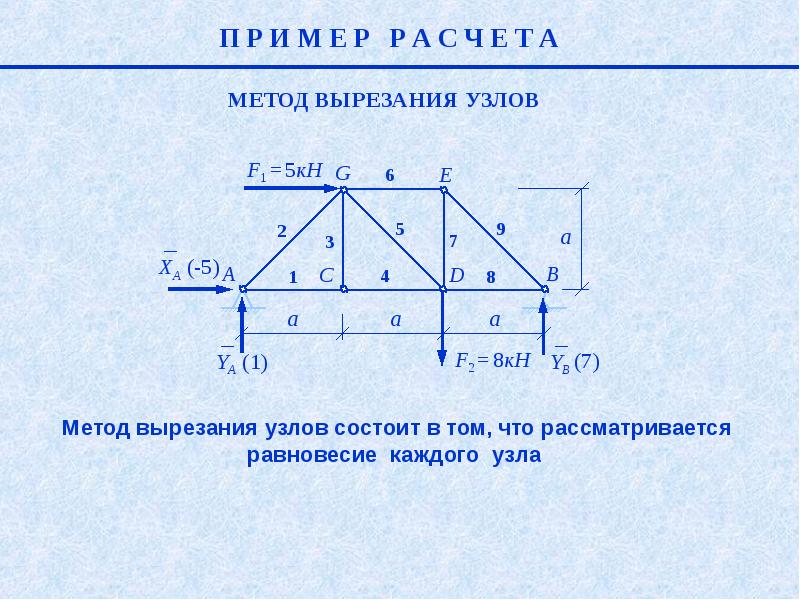

3. Метод вырезания узлов.

Первые два метода применяется только тогда, когда ферму можно рассечь на две части сечением, проходящим через 3 (три) стержня. Проведем сечение 1-1 во второй панели слева.

Сеч. 1-1 рассекает ферму на две части и проходит по трем стержням — О

₂, D₁, U₂. Рассматривать можно любую часть – правую или левую, неизвестные усилия в стержнях направляем всегда от узла, предполагая в них растяжение.

Рассмотрим левую часть фермы, покажем ее отдельно. Направляем усилия, показываем все нагрузки.

Сечение проходит по трем стержням, значит можно применить метод моментной точки. Моментной точкой для стержня называется точка пересечения двух других стержней, попадающих в сечение.

Определим усилие в стержне О₂.

Моментной точкой для О₂будет т.14, т.к. именно в ней пересекаются два других стержня, попавших в сечение, — это стержни D₁

и U₂ .

Составим уравнение моментов относительно т. 14 (рассматриваем левую часть).

О₂мы направили от узла, полагая растяжение, а при вычислении получили знак «-», значит, стержень О₂ – сжат.

Далее в скобках будет указывать деформацию стержня – сжат или растянут.

Определяем усилия в стержне U₂. Для U₂  моментной точкой будет т. 2, т.к. в ней пересекаются два других стержня — О₂ и D₁.

Теперь определяем моментную точку для D₁. Как видно из схемы, такой точки

не существует, поскольку усилия О₂ и U₂ не могут пересекаться, т.к. параллельны. Значит, метод моментной точки неприменим.

Воспользуемся методом проекций. Для этого спроецируем все силы на вертикальную ось У. Для проекции на данную ось раскоса D₁ потребуется знать угол α. Определим его.

Определим усилие в правой стойке V₂. Через эту стойку можно провести сечение, которое проходило бы по трем стержням. Покажем сечение 2-2, оно проходит через стержни  О₃, V₂, U₂. Рассмотрим левую

часть.

Как видно из схемы, метод моментной точки в данном случае неприменим, применим метод проекций. Спроектируем все силы на ось У.

Теперь определим усилие в срединной стойке V₄. Через эту стойку нельзя провести сечение, чтобы оно делило ферму на две части и проходило бы через три стержня, значит, методы моментной точки и проекций здесь не подходят. Применим метод вырезания узлов. Стойка V₄ примыкает к двум узлам – узлу 4 (вверху) и к узлу 11 (внизу). Выбираем узел, в котором наименьшее количество стержней, т.е. узел 11. Вырезаем его и помещаем в координатные оси таким образом, чтобы одно из неизвестных усилий проходило бы по одной из осей (в данном случае V₄ направим по оси

У). Усилия, как и прежде, направляем от узла, предполагая растяжение.

Узел 11.

Проецируем усилия на координатные оси

∑х=0,   —U₄+ U₅=0,   U₄= U₅

∑у=0,    V₄=0.

Таким образом, стержень V₄ — нулевой.

Нулевым стержнем называется стержень фермы, в которой усилие равно 0.

Правила определения нулевых стержней — смотреть здесь.

Если в симметричной ферме при симметричном загружении требуется определить усилия во всех стержнях, то следует определить усилия любыми методами в одной

части фермы, во второй части в симметричных стержнях усилия будут идентичны.

Все усилия в стержнях удобно свести в таблицу (на примере рассматриваемой фермы). В графе «Усилия» следует проставить значения.

Расчет усилий в стержнях фермы

Сервис ЭПЮРЫ ОНЛАЙН / РАСЧЕТ ФЕРМЫ может помочь Вам расчитать любую ферму, а если она является статически определимой (а фермы в большинстве случаев делают статически определимыми) — то и расписать уравнения равновесия во всех узлах фермы, как показано на рисунке.

Кроме этого, сервис выдает усилия в стержнях фермы в табличном виде

Поскольку количество стержней бывает большое, расстояния неудобные, то напрямую вводить данные в расчетчике долго. Для упрощения мы создали ГЕНЕРАТОР ОДНОСКАТНОЙ ФЕРМЫ, в котором достаточно указать основные размеры фермы — и расчетная схема будет создана автоматически.

Если уж Вы решили самостоятельно расчитать ферму (даже с помощью этого сайта), неплохо бы ознакомиться с основными понятиями в теории расчета ферм 🙂

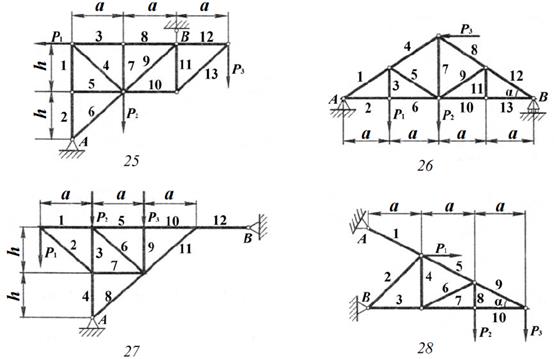

Фермой называется конструкция, состоящая из стержней, соединённых между собой шарнирами, которые называются узлами фермы.  Внешняя нагрузка на ферму передаётся через эти узлы. Каждый стержень в ферме находится в условиях простого осевого растяжения – сжатия, но общая деформация фермы – изгибная, то есть ферма работает на изгиб.



Пролет фермы — это расстояние  между опорами. Расстояние между узлами фермы по горизонтали называется панелью фермы и обозначается d.

Выполнить расчет фермы, это значит, что в первую очередь нужно определить  усилия в стержнях фермы. Общепринятые обозначения усилий в стержнях фермы:

O – усилие в стержнях верхнего пояса,

U – усилие в стержнях нижнего пояса,

V – усилие в стойках,

D – усилие в раскосах.

Расчет фермы начинают с определения опорных реакций. Опорные реакции в ферме определяются как в простой балке, работающей на изгиб.

Для определения усилий в стержнях ферм существуют несколько способов. Рассмотрим некоторые из них (аналитические):

а) Способ моментной точки. Применяется, когда можно разрезать ферму на две части так, чтобы в разрез попало три стержня. Для нахождения усилия в одном из них необходимо найти точку пересечения двух других разрезанных стержней (моментная точка) и записать уравнение равновесия (сумма моментов всех сил вокруг этой точки)  любой отсечённой части фермы.

б) Способ проекций. Применяется, когда можно разрезать ферму на две части так, чтобы в разрез попало три стержня. При нахождении  усилия в одном  из них  два  других  стержня   оказываются  параллельны  (т.е. моментная точка оказывается в бесконечности). Записывается  сумма проекций сил на вертикальную ось У любой отсечённой части фермы. Способ проекций чаще всего применяется для нахождения усилий в раскосах или стойках фермы с параллельными поясами.

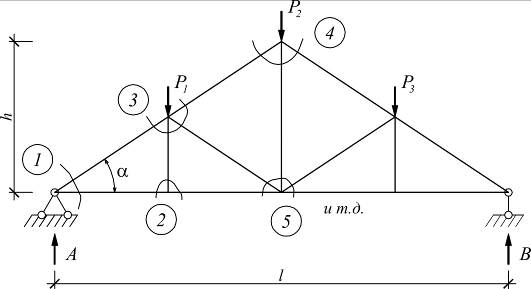

в) Способ вырезания узлов. Применяется, когда два предыдущих способа не неприменимы, т.е. нельзя провести сечение через три стержня. Данный способ заключается в вырезании узла, к которому принадлежит искомый стержень и рассмотрении равновесия этого узла.
