Отмостка СНиП

Грамотно выполненное здание соответствует СНиП 2.02.01 — отмостки также подчиняются требованиям этого норматива.

Отмостка является неотемлемой частью фасада здания

Понятие и особенности

Отмостки используются для защиты фундамента от влаги — такое покрытие располагается по периметру здания и служит буфером между основой дома и осадками. Дополнительно водонепроницаемая лента является элементом дизайна дома, а также может служить пешеходной зоной или частью проезжей части — реализуется такой решение посредством грамотного подбора стройматериалов.

Также стоит отметить такую функцию как сохранение тепла в подвальном помещении. Почва, располагающаяся под этой частью фундамента, не промерзает, что снижает теплопотери в подвале, а также в цокольном этаже, что важно при его прогреве. Микроклимат цокольного этажа или подвала при наличии такой защиты также существенно лучше — зимой в нём теплее, а летом отсутствует излишняя влажность, что избавляет хранилище от возникновения плесени. Достигается это путём утепления отмостки.

В целом наличии такой конструкционной особенности не только избавляет фундамент от контакта с осадочными водами, но и защищает грунт от размывания, а подземные конструкции — от повышенной влажности. Всё это позволяет увеличить срок эксплуатации здания, тогда как обустройство такой защиты не требует особенных затрат. Стоит отметить такую опцию как защита от корней деревьев, расположенных вблизи здание. Мощная корневая система нередко разрушают фундамент, тогда как буфер позволит избежать такого негативного воздействия.

Общие требования

Несмотря на простоту конструкции отмостки при строительстве необходимо учесть множество требований, которые предъявляют к ней нормативные документы ГОСТ и СНиП. Нормы и стандарты определяют особенности конструкции — устройство, уклон и прочие моменты имеют свои установленные величины. В соответствии с этими требованиями водонепроницаемая лента вокруг дома должна соответствовать следующим общим требованиям:

Схема изготовления отмостки по Госту

  • Водонепроницаемая лента плотно примыкает к зданию, повторяя маршрут его периметра
  • Уклон обязателен и находится в пределах 1-10%, его необходимо сделать по направлению к кромке полосы
  • Полоса должна быть ровной
  • К качеству бетона также предъявляются требования — он должен соответствовать стандартам, которые используются для дорожного бетона, то есть покрытие исключает наличие искривлений, выпуклостей, пузырей и прочих дефектов
  • Под отмосткой должен располагаться уплотненный грунт
  • Стена дома и отмостка должна разделяться компенсационным слоем, что позволяет преодолеть температурные изменения объема материалов, исключив возникновение трещин с дальнейшим проникновением влаги в фундамент
  • Толщина бетонной ленты составляет как минимум 10 см. Если полоса используется как пешеходная зона, то толщину необходимо увеличить до 15 см. Если функция функционал включает и стоянку/проезд автомобилей, то толщина отмостки ещё больше увеличивается.

Конструкция

Конструкция водонепроницаемой ленты вне зависимости от ее вида подразумевает наличие двух основных слоев — подстилающего слоя и покрытия.

Назначение подстилающего слоя состоит в создании плотного и ровного основания, на котором располагается покрытие отмостки. Дополнительно один из слоев подстилающего слоя имеет и гидроизоляционную функцию — это глина, которую укладывают в самом низу конструкции.

Что касается остальных элементов, то в траншею выкладываются песок, гарцовка и щебень. Итоговая конструкция напрямую зависит от ее типа, а в частности, материала верхнего покрытия. В любом случае, средняя толщина подстилающего слоя составляет 20 см.

Покрытие должно обладать целым перечнем свойств, самыми главными из которых являются водонепроницаемость и прочность. То есть оно не должно поддаваться размыву водой. Таким свойством отличаются полутвердые отмостки, для которых используются бетон, асфальт, тротуарные плиты, глина и мелкие булыжники.

Для мягких отмосток материалом покрытия является щебень. Несмотря на то, что он не является гидроизолятором, тем не менее, такие конструкции очень эффективны за счёт водоотвода в нижней части многослойной конструкции.

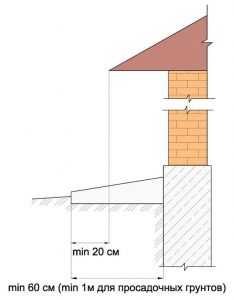

Ширина покрытия

Выбирая ширину отмостки, необходимо руководствоваться требованиями нормативов СНиП, которые обусловливают следующий алгоритм расчёта этой величины. Ширина ленты равняется ширине карниза плюс как минимум 20 мм. При этом стоит обратить внимание на свойства грунта, если он легко сжимаемый, то минимальная ширина отмостки вокруг строения согласно нормативам составляет как минимум 1,5 м для грунтов I типа или 2 метра на грунтах II типа в соответствии с СНиП 2.02.01-83.

Уклон

В соответствии с нормативами СНиП III-10-75 уклон отмостки составляет 1 %-10%. Делать уклон меньше этой цифры не стоит, поскольку это затруднит стекание воды, особенно при наличии наледи в зимний период. Превышение максимального значения также нежелательно, поскольку это приведет к разрушению кромки полосы.

Технология изготовления бетонной отмостки

Процесс изготовления отмостки

  • Чтобы выполнить устройство отмостки с уклоном по СНиП, можно использовать несколько способов. Наиболее доступный вариант представляет собой первоначальную заливку горизонтального уровня с последующим обустройством уклона. Начинается процесс с сооружения котлована, на дно которого высыпается выравнивающий слой.
  • Следующий этап — монтаж гидроизоляции, также возможна укладка утеплителя, если это необходимо.

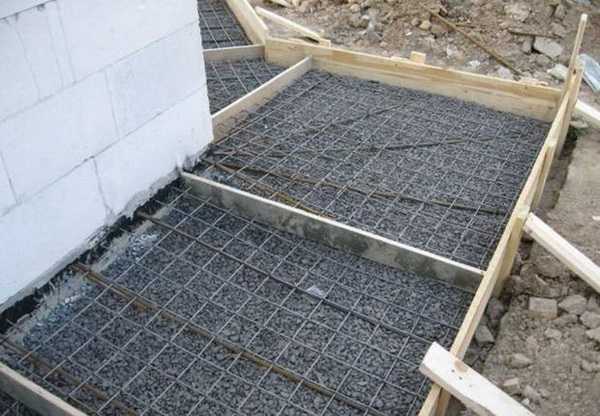

  • Укладываем арматурную сетку — армирование водонепроницаемой ленты не является обязательным, но если она будет использоваться в качестве пешеходной дорожки, то лучше выложить слой арматуры.
  • Заливаем слой бетона — необходимо вылить порядка 80%, что позволит обеспечить горизонтальный уровень по периметру всего дома.
  • Оставляем бетон для застывания, после чего можно приступать к разметке поперечного уклона. Для этого к опалубке прикрепляются специальные рейки.
  • Чтобы выполнить уклон, необходимо сделать достаточно густой раствор — он не будет растекаться, так что его выкладываем по секциям опалубки и выравниваем по рейкам.
  • Как вариант, можно изначально сделать достаточно сухой раствор бетона, который будет держать форму, и залить его в опалубку с заранее установленными рейками для формирования уклона.

Контроль уклона осуществляется с помощью уровня или нивелира. По мере затвердевания бетона можно выполнить определенные правки — чистовая обработка позволит получить желаемый результат.

Что касается выбора бетона, то его марка должна быть не ниже М200 — автодорожный бетон обладает необходимой морозостойкостью и прочими эксплуатационными характеристиками, которые позволяют обеспечить длительный срок эксплуатации такой части фундамента. Указанные нормативы должны использоваться при строительстве отмостки в любом случае вне зависимости от материала здания. Сверху бетонное покрытие также можно отделать брусчаткой, что придаст индивидуальный внешний вид и подчеркнет композицию дома и прилегающей территории.

1pofasady.ru

ширина, высота, уклон согласно СНиП

В этой статье кратко изложены общие требования и обоснована необходимость сооружения отмостки для любого здания. Рассмотрены размеры отмосток различных конструкций. Приведены требования СНиП к материалам для изготовления отмостки, а также, к размерам и уклону отмостки вокруг дома.

Оглавление:

  1. Отмостка вокруг дома. Ее необходимость и основные типы
  2. Требования СНиП к размерам отмостки в плане и ее толщине
  3. Требование СНиП к уклонам отмостки
  4. Простые технологии самостоятельной заливки отмостки с созданием уклонов

Отмостка вокруг дома. Ее необходимость и основные типы

Отмостка — это горизонтальная защитная полоса, шириной 1–2 метра, прочная и водоупорная, часто утепленная, которая проходит по периметру всего здания. В обязательном порядке отмостка должна плотно примыкать к наружным вертикальным стенкам фундамента или цоколя и не пропускать воду в зоне контакта. Следует помнить, что эта роль отмостки является главной, а не ее эстетическая ценность.

Идеальная отмостка-тротуар

Отмостка в том или ином виде, также необходима для защиты дома (прежде всего от атмосферных осадков), как его кровля. Требования СНиП 2.02.01–83 однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки.»

Различные конструкции отмосток используют самые разнообразные материалы для их сооружения. Общие функциональные требования для всех типов отмостки одинаковы — прочность, гидроизоляция, утепление.

Требования СНиП к размерам отмостки в плане и ее толщине

Ширина отмостки вокруг дома определяется в зависимости от типа просадочности грунта. Все глинистые (лессовые) грунты являются просадочными в различной степени. Определить тип грунта можно в лабораторных условиях. СНиП 2.02.01–83 утверждает два типа грунтов:

«I тип- грунтовые условия, в которых просадка от собственного веса грунта отсутствует или не превышает 5 см; просадка возможна в основном от внешней нагрузки.

II тип- грунтовые условия, в которых, помимо просадки грунтов от внешней нагрузки, возможна их просадка от собственного веса и величина ее превышает 5 см.»

Этот же документ определяет ширину отмостки по госту. Для грунтов первого типа она не должна быть меньше 1.5 м, а для грунтов второго типа, ширина отмостки не должна быть менее 2 м.

При строительстве на просадочных грунтах нужно принять все меры для прохождения фундаментом просадочного слоя, плюс, применение специальных строительных технологий.

При нормально несущих грунтах нормативные документы определяют минимальную ширину отмостки в 0.8–1.0 м. При этом, ее ширина в обязательном порядке должна превышать вылет крыши над стенами на 20–30 см.

Толщина (высота) отмостки в меньшей степени нормируется СНиПом. Согласно нормативным документам, после выборки почвенно-растительного слоя по всей ширине отмостки, устраивается и трамбуется основание из глины, песка или щебня, толщиной не менее 15 см. Далее производится укладка гидро- и теплоизоляционных слоев.

Высота отмостки вокруг дома (отметка верхний защитного слоя на внешнем краю отмостки) должна возвышаться над «0» отметкой не менее чем на 5 см.

Если отмостка по плану будет являться пешеходной, то требования к ней со стороны нормативных документов увеличиваются, по ширине и прочности.

Требование СНиП к уклонам отмостки

Уклон отмостки здания, согласно СНиП должен быть не менее 10 промилле в сторону от здания. Эта означает, что уклон на 1 м отмостки должен быть размером не менее 1 см. Обычно уклон отмостки выполняют в 2–3 см на 1 метр ширины отмостки. Максимальная величина уклона, согласно СНиП, не должна превышать 10 см на 1 м ширины отмостки. Слишком крутой уклон отмостки вызовет разгон потоков воды и постепенное разрушение внешнего края отмостки, на границе с грунтом.

В некоторых случаях на внешней границе отмостки сооружают водоприемные желоба, которым задается продольный уклон. По этим желобам дождевые воды уходят от здания на значительное расстояние.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

ofacade.ru

СНиП III-10-75 «Благоустройство территории»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Ширина отмостки по СНиП | Фундамент для Дома

После того как дом построен, необходимо обустроить территорию возле здания. Помимо внешней красоты, необходимо подумать о качественном стоке осадков и удобной дорожке для перемещения вдоль дома. С этими задачами прекрасно справится отмостка.

Для того чтобы качественно выполнить работы самостоятельно или нанять специалистов необходимо знать строительные нормы и правила, где указаны стандарты ширины отмостки жилого дома, угол наклона и другие показатели, благодаря которым дорожка возле дома будет долговечной и функциональной. Ведь зная эти данные, вы можете проконтролировать процесс кладки отмостки.

Как правильно выполнить отмостку

В строительном бизнесе одним из основных факторов выполнения качественных работ является опыт. Чтобы правильно выполнить отмостку, необходимо обязательно соблюдать СНиП из раздела «Благоустройство территорий», которые легко можно найти в интернете.

Там вы узнаете, какая должна быть ширина отмостки согласно нормам СНиП и другие необходимые данные для укладки дорожки вокруг дома.

Для начала вы должны понимать, что отмостка выполняется двумя слоями:

  • Подложный;
  • Покрывающий.

Подложка является основой для выбранного покрытия. Верхний слой делается из бетона, плитки или асфальта. Каким же должна быть толщина, высота и ширина отмостки жилого дома для лучшей функциональности? Кроме этих официальных стандартов, необходимо знать нюансы строительства, которые мы приведем ниже:

  • Данные работы необходимо проводить после окончания облицовки стен;
  • Ширина отмостки зависит от грунта, где расположено здание и от карнизных свесов. Размеры отмостки вокруг дома колеблются от полуметра и выше.
  • Нижний слой состоит из глины, щебня или песка и не должен превышать высоту в 20 см;
  • Покрытие необходимо выбирать водонепроницаемое и устойчивое во время размытия. Этот слой чаще всего равен 10 см;
  • Необходимо обязательно сделать уклон;
  • Между нижним и верхним слоем для утепления можно положить специальный материал.

Расчеты ширины отмостки частного дома, угла наклона, высоты каждого слоя и планирование немаловажны, поэтому к выбору покрытия необходимо подойти серьезно и основательно.

Правильная ширина отмостки и другие необходимые показатели

Если отмостка выполнена правильно, вы можете наблюдать дорожку по периметру здания с наклоном от стены к почве приусадебного участка. Благодаря ей будет отводиться вода, и предотвращаться деформацию фундамента, который в дальнейшем дает разрушение стен здания. Если сделать качественную отмостку, можно не переживать по поводу сырости в доме и ремонта фундамента.

Укладка происходит по всему периметру наружных стен дома, ширина отмостки по СНиП должна быть от 60 до 80 см, угол уклона равен 3-10 градусов. Насколько будут уходить осадки, зависит от ширины отмостки.

Нужно знать, что ширина отмостки по ГОСТу должна быть больше ширины карниза на более чем 20 см. Если грунт легкосжимаемый, тогда минимальную ширину отмостки согласно СНиП вокруг здания необходимо делать шириной от 1 метра.

Укладывая отмостку, нужно обязательно следить, чтобы было очень плотное прилегание к цоколю. Если будет малейшая щель, вода протечет и впитается в фундамент дома. Желательно утеплять отмостку, для того чтобы снизить промерзание грунта. Утепляя, конечно, ширина отмостки увеличится, но вы обеспечите защиту от перепадов температур и предотвратите вспучивание грунта возле дома.

Важные нормы СНиП отмостки вокруг дома

Всегда и везде опытные строители говорят, что необходимо в обязательном порядке соблюдать нормы и правили при возведении отмостки. С их помощью можно верно рассчитать длину, глубину и ширину отмостки по СНиП. Не обязательно знать все пункты на память, но желательно в общих чертах владеть данной информацией. Ведь именно тогда вы сможете сделать правильную ширину отмостки согласно нормам ГОСТа, под верным наклоном, что облегчит вашу жизнь в доме.

Для сооружения дорожки по периметру здания, нужно учесть некоторые нюансы. Возводится отмостка при помощи специального профиля. Минимальная ширина отмостки должна быть 60 см. Щебень используется для нижних слоев фракции 70-120 мм, для верхних 40-79 мм. Экономить средства не стоит, так как отмостка должна выполнять свои функции.

Если вы, преследуя цель экономии, купите меньше строительных материалов, тогда ширина отмостки будет не по ГОСТу, и вода будет стекать в грунт, что приведет к негативным последствиям эксплуатации помещения.

Поэтому правила и нормы в строительном бизнесе необходимо не нарушать, а соблюдать. Теперь вы знаете, какая должна быть ширина отмостки, а значит, сможете правильно выполнить работы по укладке и обеспечите в своем доме комфортное пребывание всей семьи.

funddom.ru

Уклон отмостки по СНиП - правильная конструкция отмостки

Основная функция отмостки предотвращать воздействие внешних факторов на фундамент дома. Эта защитная конструкция, которая должна предотвращать попадание любой влаги в здание, а для этого она должна быть уложена в соответствии со всеми стандартами, нормами и правилами. Правильно уложенная отмостка направляет воду на безопасное для дома расстояние. Особое внимание нужно уделять двум основным моментам – размер и уклон отмостки.

Общее понятие отмостки и основные ее характеристики

Отмостка – это защитная, водостойкая полоса, которая расположена горизонтально по периметру всего здания. Для более детального изучения ее внешнего вида можно посмотреть на сайте «отмостка фото». Идеальная ее ширина приблизительно 1-2 метра и вплотную примыкает к стенам фундамента или цоколя дома.

Отмостка защищает дом от подземных, грунтовых, ливневых и талых вод. Для ее укладки используются различные материалы: отмостка из щебня, из бетона и др. Иногда она может нести и декоративную функцию, а также является пешеходной дорожкой.

Правильно начинать укладку после окончания облицовочных работ стен дома и цоколя. Не все придают этому значение, в связи с чем вода проникает в фундамент здания, подмывая его. Особенно опасно это в зимний период – вода замерзает и начинает разрушать конструкцию дома.

Конструкция отмостки состоит из двух слоев: подстилающий слой и покрытие. В качестве подстилающего слоя применяют песок, глину или щебень, а покрытие делают из водонепроницаемого материала (бетон, асфальт, тротуарные плиты и др.)

Общие требования к отмостке по СНиП

Перед тем как вводить в поисковую систему «отмостка фото», нужно знать, что существует целый свод норм и стандартов, которым должна соответствовать эта конструкция. Правильное устройство, уклон отмостки и другие важные моменты регулируются целым перечнем нормативных документов.

СНиП – это множество требований по укладке, которые собраны в единый документ. Рассмотрим основные требования и правила, которым должна соответствовать конструкция отмостки:

  1. Должна плотно примыкать к зданию по периметру.
  2. Уклон должен быть не более 10%, но не менее 1% и направление его должно быть от стены здания.
  3. Наружная кромка не должна иметь искривлений.
  4. Качество бетона должно соответствовать стандартам, предъявленным к дорожному бетону, не допускается наличие трещин, впадин, искривлений.
  5. Нижним слоем отмостки должен быть уплотненный грунт.
  6. На стыке стены дома и отмостки должен оставаться компенсационный слой.

Должна соответствовать отмостка СНиП и своей толщиной – не менее 15 см. При использовании отмостки в качестве пешеходной зоны, для стоянки автомобиля она также должна полностью соответствовать нормам СНиП. В этом случае желательно соорудить тротуар.

К тому, как должна укладываться отмостка, СНиП тоже предусмотрены. Слишком крутой уклон может постепенно разрушать внешний край, поэтому его стоит избегать.

Стоимость работ и затраты на приобретения строительных материалов можно рассчитать в смете. Это поможет сэкономить и предотвратить приобретение лишнего материала, который в дальнейшем не понадобится или будет использован лишь частично.

Разновидности и устройство отмостки

В зависимости от материалов изготовления, отмостка делится на несколько видов:

  • кирпичная;
  • бетонная;
  • грунтовая;
  • асфальтовая;
  • булыжная.

Для правильной укладки начинать нужно с подстилающего слоя. Для этого отлично подойдет щебень, песок, но лучший вариант – это глина. Конечно, выбирая подстилающий слой нужно учитывать и материал покрытия.

При укладке начать нужно с выемки грунта. Необходимо выкопать траншею и избавиться от корней растений (так как они отлично впитывают и держат влагу и в этом случае являются врагами фундамента дома). После этого, в траншею под уклоном беспрерывно по периметру всего строения укладывается подстилающий слой.

Для того чтобы защита дома получилась прочной, нужно хорошо утрамбовать грунт. Чтобы отмостка не вышла из строя во время сильных заморозков, поперек нее монтируются рейки на расстоянии 3 метра друг от друга. Следующий шаг – заливка и выравнивание бетонного раствора.

Для увеличения срока службы конструкции, используют армирование, это еще больше упрочняет и защищает поверхность.

Уже готовую отмостку засыпают сухим бетоном и выравнивают. После всех этих процессов ей нужно дать высохнуть примерно 1 неделю. Если в здании есть подвал и цокольный этаж, не стоит забывать и о гидроизоляции.

Итак, подведем итог, каким основным правилам и стандартам должна отвечать отмостка дома. Она должна быть практичной, выполнять защитную и декоративную функции, утеплять дом. Весь процесс укладки, устройства должен строго соответствовать СНиП.

funddom.ru

Оптимальные размеры отмостки: ширина, уклон, толщина

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента. Она отводит воду за пределы периметра здания, чем спасает опорные части дома от подтопления дождевой или талой водой в особо опасные весенний и осенний периоды. Как и к любому конструктивному элементу, к ней предъявляются особые требования, которые необходимо соблюдать. Особенно важна ширина отмостки, но нужно уделить внимание и другим геометрическим размерам. Рассмотрим, какой должна быть отмостка вокруг дома.

Материалы для изготовления и назначение отмостки

Элемент предназначен для того, чтобы отводить лишнюю влагу за периметр дома. Это позволяет уменьшить количество воды в непосредственной близости от фундамента и предотвратить преждевременный выход гидроизоляции из строя. Ремонт или усиление фундамента – сложная задача, которая потребует терпения и финансовых затрат, поэтому важно уделить особое внимание профилактике разрушения конструкции.

Кроме основной функции, отмостка вокруг дома может стать удобной дорожкой, позволяющей обеспечить передвижение по участку, и декоративным элементом дома. Все зависит от того, из каких материалов она изготовлена:

  • бетон;
  • асфальт;
  • тротуарная плитка;
  • булыжник;
  • глина с защитным покрытием сверху.
Разновидности отмосток

Еще одним вариантом могут стать современные мембраны ПВП. Но здесь важно помнить, что при этом вокруг дома не будет дорожки, кроме того, элемент не будет выполнять декоративную функцию. В рассматриваемом случае мембрана укладывается на некотором расстоянии от поверхности земли, а газон доводится прямо до стен здания.

Отмостка из тротуарной плитки, булыжника или глины может отлично вписаться в дизайн сада или дачного участка. Бетонной или асфальтовой конструкцией намного сложнее это сделать, поскольку их внешний вид оставляет желать лучшего. Но зато бетон или асфальт не потребуют больших финансовых затрат и достаточно просты в изготовлении.

Владелец дома вправе сам решать, какой тип отмостки ему выбрать, но для любого из них важно соблюдать определенные правила.

Эти требования позволят обеспечить надежность гидроизоляции и обеспечат нормальный отвод воды от периметра дома.

Ширина конструкции

Один из важнейших критериев. В большую сторону здесь размер не ограничивается. Нужно только учитывать эстетические пожелания, например, если владелец дома решил, что ему нужно сделать широкую пешеходную зону вокруг строения. При этом лучше выбрать материал для изготовления, который обеспечит привлекательный внешний вид.

Минимальный отступ от проекции карниза

Ширина не зависит от материала, минимальное ее значение должно определяться исходя из характеристик грунта основания и вылета карниза крыши. Карниз учитывается для того, чтобы влага с крыши падала на отмостку и отводилась ею. По нормативам ширина отмостки должна быть такой, чтобы при построении проекции карниза на поверхность земли, она была шире минимум на 200 мм. Именно такой размер обеспечит надежную работу конструкции и предотвратит подтопление. Отмостка, совпадающая с выступом кровли, или имеющая ширину меньше, чем его проекция, не допускается, поскольку такой элемент не сможет полноценно отводить поступающую на поверхность земли влагу.

Далее необходимо определиться с типами грунта. Если основание под дом имеет достаточную прочность и представлено в основном крупнообломочными грунтами или песками средней и крупной фракции, то можно принимать при проектировании в качестве минимального размера 80 см.

Если грунты на участке слабые, склонные к морозному пучению и насыщены водой, 80 см может быть недостаточно. Здесь минимальное значение составляет 90-100 см. Чаще всего в строительстве пользуются одной универсальной шириной отмостки вокруг дома – 1 метр. Это позволяет предотвратить излишнее увлажнение почвы в непосредственной близости с фундаментами.

Таким образом, требуется запомнить две цифры: 80 см для устойчивых грунтов, 90 см для слабых оснований. Максимальная ширина, как уже говорилось ранее, не ограничена. В этом случае, чем шире будет отмостка, тем надежнее она защитит фундаменты. Но важно не переусердствовать. Слишком широкая полоса по периметру здания будет смотреться нелепо (особенно если дом небольшой) и потребует больше затрат.

Важно, чтобы элемент гармонично завершил фасад, учитывая при этом минимальные значения ширины.

Другие геометрические размеры

Помимо ширины конструкции, важно обеспечить соответствие по другим параметрам. К ним относятся:

Устройство отмостки с тротуарной плиткой
  • уклон;
  • толщина отмостки.

Толщина

При работе со штучными материалами для изготовления все достаточно просто. Толщина при этом включает в себя все слои конструкции, важно учесть:

  • подсыпку из песка средней или крупной фракции, толщина которой во многом зависит от типа основания, но в качестве среднего значения можно принять 300 мм;
  • подсыпку из щебня, толщина которой в среднем также принимается 300 мм;
  • толщина подсыпки, на которую укладывается штучный материал, составляет примерно 70-100 мм;
  • толщина материала отмостки.

Последняя величина зависит от выбранного типа покрытия. Например, при использовании булыжника сложно назвать точное значение, поскольку камни могут быть разной формы и величины. При использовании тротуарной плитки все проще – высота указывается производителем.

Для устройства пешеходной дорожки нет необходимости в использовании слишком толстых элементов. Нагрузка на покрытие невелика, поэтому будет достаточно плитки толщиной 25-30 мм. При возможности движения по дорожке автомобильного транспорта этот размер лучше увеличить до 40 мм. Использование большей толщины для собственного участка экономически не обосновано.

Высота конструкции

Высота для глиняной отмостки составляет примерно 150-200 мм. Также из глины нередко делают замок при использовании штучных материалов, толщину этого замка также важно учесть. При применении асфальта или бетона нужно ориентироваться на толщину 100 мм в самой тонкой части. Для обеспечения уклона толщина такой отмостки меняется. Это важное отличие, например, от тротуарной плитки, при использовании которой необходимая высота подъема обеспечена уклоном песчаной подсыпки. При использовании бетонной отмостки размер по внешнему краю принимается равным 100 мм (при небольшой нагрузке на конструкцию), а толщина у стен здания вычисляется в зависимости от принятого уклона.

Угол наклона

Крайне важная характеристика. Именно от ее зависит нормальная работа элемента. Если уклон отмостки будет недостаточным, то вода задержится на поверхности отмостки и получит возможность просочиться сквозь нее, разрушая как отмостку, так и фундамент дома. Минимальное значение уклона принимается в зависимости от типа материалов.

Устройство и размеры различных отмосток
  • элемент из глины, бетона, асфальта – 3-5%;
  • булыжник, тротуарная плитка – 5%.

Как видно из сказанного, достаточно запомнить одно значение – 5%, чтобы не ошибиться в любом случае. Указанный выше уклон – минимальная величина, принимать большие допускается. Чем круче отмостка из бетона или штучных материалов, тем быстрее по ней сбежит вода и тем меньше вероятность, что она просочится к фундаменту.

Важно разобраться, что означает указанная выше величина. Например, уклон отмостки для бетонной конструкции 5% обозначает, что на каждый метр ширины приходится изменение в 5 см по высоте. При этом нужно помнить о минимальной толщине слоя бетона, так, для бетонной конструкции можно привести следующие оптимальные значения:

  • ширина – 100 см;
  • уклон – 5%;
  • толщина по наружному краю – 100 мм;
  • толщина у стен дома (с учетом уклона) – 150 см.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой.

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания.

domzastroika.ru

Устройство отмостки

Главная страница > Бетонные работы

Отмостка -- водонепроницаемое покрытие вокруг здания или сооружения, предназначенное для защиты его фундамента от дождей и паводков. Также используется иногда и термин «отмость». Сооружение представляет собой полосу из бетона, железобетона или асфальта (асфальтобетона), уложенную по периметру дома на ширину до одного метра (иногда больше). Толщина слоя материала варьируется от 5 до 12 см., и в среднем составляет 5 см. для асфальта и 10 см. для бетона. Помимо этого, часто данные сооружения выполняются из альтернативных материалов: булыжника, тротуарной плитки, бетонной или гранитной брусчатки и даже кускового мрамора. Главное – правильно подготовить основу, а материал может быть любой подходящий.

Отмостки могут иметь специальные дренажные лотки для слива воды – по всему периметру или в районе расположения сливов с кровли. Как правило, лотки изготавливаются из бетона и применяются только в загородном строительстве. При возведении общественных и коммерческих зданий отмостки с дренажными лотками устанавливаются крайне редко. Устройство отмостки представляет собой трудоемкую, хоть и не очень сложную, технологическую операцию с использованием работы целой бригады, а иногда и различной техники (трактора, погрузчики). В данной серии публикаций будет подробно рассмотрено сооружение отмостки вокруг большого здания с привлечением различной как легкой, так и тяжелой техники. Материал изготовления – железобетон; ступени производства – от демонтажа старой отмостки до сдачи новой, с подготовкой поверхностей и грунтов.

Устройство отмостки

Технически любая отмость представляет собой «пирог» из нескольких слоев. Различают подстилающий слой («подушку») и защитный, или покрывающий. Подушка выполнена из сильно уплотненного песка и щебня, уложенного послойно. Чаще всего используют один слой песка и один – щебня. Но иногда укладывается слой глины, слой песка, а поверх – по одному слою песка и щебня. Иногда применяют также и геотекстиль. Как правило, данный вид подстилающего слоя универсален и используется под различные материалы, как бетонные, так и асфальтные, и другие.

Покрывающий слой обычно монолитный. Бетон и железобетон достаточно часто разделяют отсечками – деревянными или стальными вставками, которые как бы разбивают периметр отмостки на небольшие фрагменты (10 – 30 погонных метров). Благодаря отсечкам отмость проседает не одновременно, а частями, что уменьшает вероятность растрескивания. Однако применение деревянных отсечек, на мой взгляд, технологически несколько неверно: дерево способствую растрескиванию бетона вокруг отсечек из-за его коробления. Правильнее использовать вставки только на период заливки бетона, а затем вынуть их и заполнить отсечки каким-нибудь веществом с большим коэффициентом упругости. Например, кровельной мастикой.

Отмостка фундамента – нужна ли она ?

На самом деле, отмость ограждает вовсе не здание, а фундамент. И потому вопрос о том, нужно ли ее делать, даже не должен стоять: делать обязательно нужно. Иначе дождь будет подтачивать фундамент, и дом «поплывет» рано или поздно. В здании, которое послужило примером для данной серии, гидроизоляция фундамента практически полностью сгнила от воды, а в нескольких местах вода просачивалась сквозь стены в подвал. В углах, где были расположены кровельные сливы, вода пробила отверстия диаметром до полуметра, через которые она во время дождей струями вливалась в подвал.

Состав бригады

Для сооружения отмостки используются практически те же инструменты, механизмы и материалы, что и для малого монолитного строительства (разумеется, если речь идет об отмостках из бетона, изготовленных методом заливки прямо на объекте). Состав бригады при производстве работ может варьироваться в количестве от троих до десяти человек. В минимальной комплектации это два монолитчика и один подсобник. Подсобник стоит на бетономешалке, если она есть, помогает при сооружении опалубки, перетаскивает грузы (мешки с цементом, арматуру или сетку, прочее барахло). Однако чаще всего в работе используется доставка бетона миксером, так что в бетономешалке нужды нет. Мелкие же огрехи можно заделать, смешав раствор М200 в обычном ведре при помощи дрели с насадкой. Вдвоем делать отмостку из бетона тяжеловато, хотя на небольшом здании можно попробовать.

Инструменты и материалы

Инструменты, используемые для устройства отмостки: лопаты штыковые и совковые, молоток, электролобзик или ножовка либо бензопила, шуруповерт, грабли прямые покрепче с длинными ручками (для разгонки бетона), болгарка, кувалда, лом. Желателен нивелир, если есть где взять, и спиртовой уровень. Также нужны тачки, ведра для раствора, сегментный нож для резки полиэтиленовой пленки, стэплер для ее прибивания, рулетка (не короче 5 метров), перфоратор для сверления отверстий под опоры опалубки. Желательно иметь большой перфоратор (с патоном SDS-max) и режимом отбойного молотка – таким можно ломать асфальт и бурить большие отверстия. Из другой техники потребуется виброплита (не менее 85 – 90 кг. весом), генераторная станция или другой источник напряжения 220 В.; неплохо будет иметь бензопилу для спиливания кустов и ветвей деревьев. Также нужен топор и тяпка для вырывания корней, проволоки и прочих подобных штук. На большой площади нужно использовать трактор или погрузчик для рассыпания песка и щебня – вручную перевозить эти материалы вокруг здания с периметром более 230 м. очень долго и неэкономно.

Материалы (если отмостка из железобетона):

1) Доски дюймовые строительные для сооружения опалубки
2) Полиэтиленовая пленка для укрытия отмостки от осадков в период набора прочности
3) Скобы для строительного стэплера (ими прибиваем пленку)
4) Крепеж для монтажа опалубки (саморезы 3,8 х 51 «гипрок – дерево»)
5) Мастика кровельная для устройства гидроизоляции
6) Геотекстиль (необязателен)
7) Буры, лопатки для перфоратора; биты для шуруповертов
8) Цемент, песок для подмазывания готовой отмостки
9) Сетка арматурная 100 х 100 х 4 мм. для армирования бетона
10) Бетон М150 или М200 (заказываем с завода миксер или несколько миксеров)

Возможно, понадобятся и другие инструменты – это можно определить уже по ситуации. Мы обычно возим на объект все сразу, чтобы потом не оказалось так, что не хватает чего-то нужного. Если есть машина, то тогда проще. Если нету, можно нанять перевозчика или знакомого попросить выехать на завоз инструмента в первый день, затем на вывоз.

Ну и еще момент: в данной серии мы рассмотрим подробно устройство отмостки из железобетона. Все остальные варианты конструкции тоже разберем, но только обзорно. Принцип везде один, так что все будет понятно.



silite.spb.ru
