Смотровая яма в гараже своими руками из бетона и кирпича

Гараж со смотровой ямой среди автолюбителей ценится намного больше, чем обычный автомобильный бокс. Ремонт подвески, замену масла, глушителя, тормозных колодок и т.д. гораздо удобнее проводить под днищем машины стоя в полный рост, чем лежа на земле. Смотровая яма в гараже своими руками — это возможность сэкономить на услугах профессиональных мастеров и получше изучить свой автомобиль в комфортных условиях.

Требования

Для устройства ям для ремонта автомобилей разработаны свои стандарты, но они касаются только предприятий, которые занимаются осмотром и обслуживанием автомобильной техники. Техническая база должна быть зарегистрирована, поэтому подразумевается, что она соответствует действующим ГОСТам.

Смотровая яма должна обеспечивать:

• безопасность — как для человека, так автомобиля и других строительных конструкций;
• удобство при работе — внутри можно встать в полный рост;
• легкое обслуживание — ремонт и уборка не вызывают трудностей.

Сооружение должно быть защищено от грунтовых вод и заливания при мытье машины. Когда яма не используется, она должна закрываться сверху настилом или крышкой, чтобы в туда никто не упал.

В условиях частной застройки нормативы никто не проверяет, поэтому каждый владелец гаража волен решать этот вопрос по своему желанию. Но это не значит, что должны нарушаться разумные требования по удобству и безопасности эксплуатации ямы. Необходимо соблюдать технику безопасности.

Размеры

Смотровая траншея — это рабочее место, где ремонтник совершает различные манипуляции. Если ширина или высота будут недостаточны, придется заниматься ремонтом в неудобном положении, иначе это будет практически невозможно.

Слишком большие габариты также нежелательны. Если яма будет чересчур широкой, автомобиль не сможет встать над ней. С излишней высотой справиться проще, например, положить деревянный щит. Но это не совсем правильно с точки зрения экономичности — на устройство такой ямы придется потратить больше сил и материалов.

Размеры по госту смотровой ямы в гараже:

• Высота. Должна быть равна росту человека плюс 10-15 см, то есть примерно 1,8-1,9 м. С учетом клиренса автомобиля этого хватит, чтобы работать с немного приподнятыми руками.
• Ширина. Она ограничивается расстоянием между колесами минус 20 см с каждой стороны. Получается около 80-100 см.
• Длина. Не менее длины автомобиля с учетом выступа для лестницы минимум 100 см, но лучше больше. Ступени могут располагаться не вдоль ямы, а перпендикулярно ей. Главное, чтобы был удобный спуск.

Для стандартного легкового автомобиля параметры ямы в готовом виде такие — 1,8х0,8х5 м, для грузового — зависит от модели.

Если такую длинную траншею в гараже разместить не удается, можно сделать более короткую. Но ремонтировать автомобиль придется частями, загоняя его передом или задом.

Где можно делать яму

Не в каждом гараже такое полезное сооружение доступно. Если УГВ расположен на глубине 3 м и больше, можно смело начинать строительство. Но при залегании подземных вод выше 2 м смотровая яма в гараже будет периодически залита водой. Это приведет к постоянной сырости в помещении и возникновению коррозии металла. Но такая перспектива вряд ли кому-то может понравиться.

Не поможет никакая современная гидроизоляция. Вода найдет даже малейшую щель. Но выход есть — это готовые емкости типа кессон. Сварить конструкцию в виде короба без крышки можно из листовой стали. Затем ее нужно покрасить гидроизоляционной краской и опустить в котлован. Планировать монтаж лучше на сухой период, когда УГВ наиболее низкое.

Если нет возможности и времени заниматься сваркой, можно купить готовый. Помимо стальных продаются также пластиковые короба. Они имеют ребра жесткости с армированием. При монтаже кессон снаружи бетонируется или засыпается грунтом. При высоком УГВ заливка бетоном предпочтительна, чтобы емкость не выдавило при подъеме воды.

Когда участок под гаражом приподнятый, сухой и не подвержен сезонным подтоплениям, можно делать яму из любого материала — кирпича, тяжелых блоков, бетона. Но ограничения все-таки есть. Не стоит использовать неустойчивый к влаге силикатный кирпич. Для этих целей лучше подойдет керамический красный. Также нежелательно укладывать в землю блоки из ячеистого бетона, хотя двухслойная обмазочная гидроизоляция безусловно продлит срок их службы, но не надолго.

Как сделать смотровую яму в гараже своими руками

Котлован

Если грунт имеет в составе глинистые частицы, то даже вертикальный откос будет хорошо держаться. Никаких проблем не возникнет при копании лопатой или экскаватором. Размеры яму должны быть с припуском 40 см по ширине и длине и не менее 20 см по высоте (с учетом толщины стен, гидроизоляции, утепления, дренажной подушки).

Но если грунт песчаный или насыпной, стенки будут постоянно обваливаться в уже выкопанный котлован. Также нестабильность присутствует, если под гаражом расположен плывун — насыщенный водой участок грунта со свойствами жидкости.

Глинистый грунт не осыпается. Но когда почва песчаная или насыпная, копание дается с трудом. Стенки постоянно рушатся. Приходится выкапывать большие объемы земли, чтобы достигнуть нужной отметки. А после грунт нужно возвратить обратно и уплотнить.

Чтобы избежать обрушений песка и лишней работы, есть несколько способов:

• Подпорная стенка из опускной опалубки. На землю устанавливается сбитый из щитов короб с прочными распорками. Копание производится изнутри. Опалубка постепенно опускается. При достижении заданного уровня яма бетонируется.
• В качестве подпора используется заранее изготовленный бетонный короб. Он устанавливается на поверхность, а грунт удаляется изнутри вручную. Можно применять железобетонные кольца диаметром 1,5-2 м, которые вкапываются как при устройстве колодца. На них сверху по бокам укладываются швеллеры, пол гаража заливается по опалубке. Внутри остается место, чтобы хранить например резину.
• Устройство шпунтовой стенки. Из двух труб свариваются направляющие таким образом, чтобы между ними свободно можно было заложить доску толщиной 40-50 мм. По краю планируемой ямы выкапывается канавка на глубину 0,5 м. В углы забиваются направляющие и закладываются доски, чтобы получился удерживающий щит. Далее они распираются, из середины выбирается грунт. Распорки ставятся в нижней части. Теперь поочередно подкапываются все стороны, а доски опускаются вниз. Таким образом яма постепенно углубляется до требуемой отметки. В готовой траншее нужно установить распорки между щитами, а дальше проводить бетонирование или кладку стенок. Когда они наберут прочность, распорки убираются.

Укрепление стенок котлована в процессе копания поможет уменьшить объем земляных работ и предупредить сползание грунта. Особенно опасно обрушение, если яма устраивается в готовом гараже, где рядом расположены другие конструкции.

От края ямы до фундамента должно быть не менее 1 м, чтобы исключить риск деформации. Если ширина помещения позволяет, можно сдвинуть траншею немного к стене, а возле другой установить необходимое оборудование и стеллажи.

Гидроизоляция

Она может быть наружной и внутренней. Первая более предпочтительна, потому что защищает конструкции от влаги извне. Но если доступа к внешней поверхности нет, то выполняется изнутри.

Наружная гидроизоляция монтируется из рулонных и/или обмазочных материалов. Главное — создать сплошной водонепроницаемый контур, чтобы вода не смогла попасть внутрь ямы.

Для предотвращения попадания воды из почвы в яму применяются:

• Плотные пленки, мембраны, рубероид. Ими выстилаются дно и стенки котлована с выпуском на поверхность 30-40 см. Полотнища при необходимости склеиваются с нахлестом не менее 100 мм. Не должно остаться щелей и промежутков. Бетон не так боится влаги, как раннего обезвоживания смеси. Поэтому качественная гидроизоляция прежде всего защищает конструкции в процессе твердения.
• Битумные мастики. Кирпичную или блочную кладку, стены из монолитного бетона снаружи можно обмазать водоотталкивающей пластичной смесью. Слоев должно быть не меньше 2.
• Водонепроницаемые штукатурки. Применяются для наружной гидроизоляции, так как неустойчивы к напорной воде. Представляют собой цементные растворы со специальными добавками.
• Проникающая гидроизоляция для бетона Пенетрон. Она запечатывает поры, поэтому может использоваться как снаружи, так и внутри. Для кирпича рекомендуется средства типа Кальматрон, предназначенные для нецементных материалов.

Чтобы получить бетон с улучшенными водонепроницаемыми свойствами, в раствор при приготовлении вводятся уплотняющие и гидрофобизирующие добавки. Для повышения морозоустойчивости не помешает противоморозная добавка.

Полы

При абсолютно сухой песчаной почве некоторые оставляют полы в яме без какого-либо покрытия. Но в сезон таяния снега или сильных дождей вода может стоять даже на песке. Тогда ямой пользоваться практически невозможно. Поэтому полы чаще всего заливаются из бетона. Это самый простой и доступный способ получить прочное покрытие, а при желании под ноги можно положить плитку, кирпичи или деревянный трап.

Устройство бетонного пола проводится в несколько этапов:

1. Выровнять грунт строго горизонтально, уплотнить.
2. Засыпать щебеночно-песчаную смесь высотой 10-20 см. Утрамбовать.
3. Уложить гидроизоляционную пленку с заходом на вертикальные стенки котлована. Можно использовать полиэтилен толщиной не менее 200 мк.
4. Установить на подкладки арматурный каркас — сетку с ячейкой 100х100-200х200 мм. Делать это надо осторожно, чтобы не повредить гидроизоляцию.
5. Залить бетон марки не ниже М250 на толщину 100 мм, загладить горизонтально.

Через 5-7 дней полы можно нагружать, то есть выкладывать или заливать стенки. Некоторые при укладке арматурной сетки поступают по другому. Сначала заливают тонкий слой бетона (50 мм), затем, когда он схватится, монтируют арматуру, сверху бетон. Но такое поэтапное бетонирование приводит к плохой адгезии между слоями, что снижает прочность. Поэтому укладывать монолит лучше за 1 прием, без перерывов.

Стенки

Яму можно выложить из кирпича или блоков. В качестве клея применяется цементно-песчаный раствор.

Кирпичные

Первый ряд укладывается строго горизонтально. В остальных рядах для отбивки уровня можно использовать не натянутый шнурок, а длинную рейку.

Кладка ведется в перевязку швов, каждый последующий ряд укладывается со смещением на 1/4-1/2 длины блока или кирпича. Углы перевязываются особенно тщательно.

Толщина стены может быть в полкирпича или кирпич. Через каждые 3-4 ряда производится армирование кладки сеткой или стальной оцинкованной полосой. Если проигнорировать эту технологическую операцию, от бокового давления грунта стенки могут деформироваться. Особенно часто это происходит при низких температурах, когда действуют силы морозного пучения.

Бетонные

Если котлован выкопан аккуратно, стенки практически вертикальны и не осыпаются, можно залить яму из бетона. Заранее укладывается гидроизоляция. Затем устанавливается арматурный каркас и внутренняя опалубка. Ее также желательно покрыть пленкой, чтобы цементное молочко не просочилось, а после затвердения бетона щиты легче было снимать.

Арматурный каркас изготавливается из стержневой арматуры. Ее можно связать проволокой или сварить. При установке необходимо выдержать толщину защитного слоя 50 мм как до гидроизоляции, так и до поверхности опалубки.

При заливке бетона нужно следить, чтобы внутри не оставались воздушные пузыри. Для этого проводится штыкование куском арматуры или трубы. Через 3 дня опалубку можно демонтировать. Но нагружать бетон еще рано. Должно пройти 7-14 дней в зависимости от влажности воздуха и температуры. Чем выше эти показатели, тем быстрее происходит твердение.

Когда материал набрал прочность, производится гидроизоляция шва примыкания между полом и стенками. Для этого стык штробится на небольшую глубину, заполняется ремонтным составом или специальным шнуром. Сверху стенки и полы покрываются проникающей гидроизоляцией, что обеспечивает непрерывность водонепроницаемого контура.

Вентиляция и освещение

В гараже могут накапливаться взрывчатые, горючие и вредные для человека газы. Практически все они тяжелее воздуха, поэтому опускаются в яму. Эффективно работающая вентиляция выводит их наружу, устраняя тем самым опасность взрыва, пожара и отравления.

Самая бюджетная — естественная вентиляция. В нижней части ямы организуется приточное отверстие, а вытяжка осуществляется произвольно через верх ямы и дальше в помещение. Для вытяжки из гаража может предусматриваться канал, ведущий на крышу. При недостатке воздухообмена в вытяжную трубу встраивается вентилятор.

Минус такой системы — невозможность отрегулировать температуру. Холодный воздух поступает в яму, что зимой не очень приятно. Решить вопрос можно с помощью недорогого рекуператора тепла.

Освещение в яме помогает лучше осмотреть поле деятельности и провести необходимые манипуляции. Свет должен быть не рассеянным, а направленным вверх. В качестве источников света используются светодиодные низковольтные светильники из ударопрочного стекла. Они должны обеспечивать освещенность не менее 800-1000 лк.

Электрика в яме прокладывается открытым способом, в негорючих кожухах, желательно металлических. Они устойчивы к механическим повреждениям, надежно защищают проводку.

Утепление

Чтобы яма меньше промерзала, рекомендуется провести теплоизоляцию пенопластом или пенополистиролом. Толщина утеплителя — 30-50 мм. Слой должен располагаться между гидроизоляцией и конструкцией пола и стенок. Если полы в гараже тоже утеплены, будет достигнут лучший эффект.

Утепление помогает сохранить тепло, снизить затраты на обогрев и создать более комфортные условия в смотровой яме и в самом гараже. Даже зимой вы сможете заниматься ремонтом автомобиля без промозглой сырости и холода.

Усиление бортов ямы

Машина достаточно много весит, и верхние участки стенок испытывают дополнительную нагрузку. Чтобы предупредить деформацию, площадку по периметру ямы необходимо усилить. Для этого вокруг укладывается арматура, сетки, трубы и т.д. Полы заливаются бетоном или засыпаются щебнем.

По верху ямы устанавливается металлическая рама из уголков. Она придает жесткость и используется как крепление для крышки.

Чтобы закрепить уголок, из кладки или бетона устраиваются выпуски из арматуры. После приварки рамы они срезаются.

Заключение

Смотровая яма в гараже — чрезвычайно удобное сооружение, если заниматься ремонтом и обслуживанием автомобиля самостоятельно. Она должна быть безопасной, надежной и сухой, поэтому к строительству нужно отнестись ответственно.

Смотровая яма в гараже своими руками из кирпича: учимся делать

Содержание

1. Подготовка
2. Грунтовые воды
3. Грамотно определяем размеры смотровой ямы
4. Методы строительства
5. Строим смотровую яму
6. Уточняем размер котлована
7. Алгоритм работы
8. Переходим к пошаговой инструкции.
9. Обустраиваем смотровую яму
10. Ниши
11. Сбор воды
12. Вентиляция
13. Укрепление краев ямы
14. Закрываем яму
15. Ограничители для колес
16. Утепление
17. Освещение
18. Пошаговая инструкция с фото от гаражника
19. Видео: учимся делать смотровую яму

В гаражном помещении смотровая яма становится просто незаменимой. С ней можно регулярно проводить практически профессиональный технический осмотр, делать плановую замену деталей, а также ремонт, по необходимости. Конечно, если автолюбитель уделяет своей машине достаточное время, сам занимается ее ремонтом и осмотром, ему просто необходимо соответствующим образом обустроить помещение. Сегодня мы узнаем, как может быть построена смотровая яма в гараже своими руками из кирпича. Определим все наиболее важные этапы, полезные советы, выясним, по какому алгоритму строить яму. Кроме того, рассмотрим конкретный алгоритм работы по возведению смотровой ямы из кирпича.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы. Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры.

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже.

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

1. Вся разметка перенесена на пол. Идет копка котлована.

1. Сначала было просто работать: шла копка песка.
2. Потом пошла глина, поэтому стало труднее копать.
3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
4. Уложил армирующую сетку.
5. Начал класть кирпичные стенки.
6. Сделал ниши по бокам.
7. Углубления разных размеров: для инструментов, для светильников.
8. Ниши тоже оформил металлическими рамками.
9. Ниша для лампы маленькая.
10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
12. Тщательно оштукатурил стены.
13. Сделал в кармане розетку для переносной лампы.
14. Провел кабель.
15. В нишу вставил лампу.

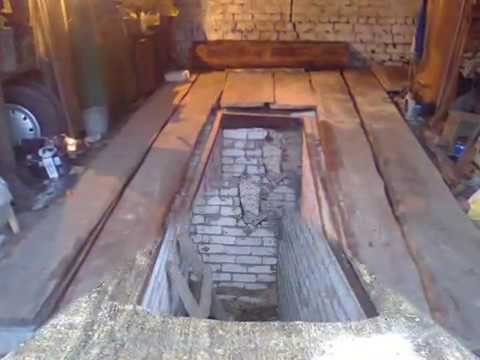

16. Вот так выглядит готовая яма с освещением.

Видео: учимся делать смотровую яму

Вы сумеете лучше разобраться во всех тонкостях строительства смотровой ямы в гараже, если посмотрите следующий материал на видео. Можно сделать яму своими руками. Главное, запомнить все важные советы, алгоритм работы. Полное представление будет получено после просмотра следующего ролика: в нем подробно рассказывается и показывается на конкретном примере, как выполнять строительство смотровой ямы в гараже.

Будьте внимательны, действуйте аккуратно.

три выложенные кирпичом ямы 19-го века дают очень мало, но раскопки продолжатся на следующей неделе

Эта запись была опубликована 10 января 2015 г. Эриком

со сносом в настоящее время в режиме ожидания, я переключил свое внимание обратно на место «больших раскопок», расположенное в западной части Чикаго. несмотря на то, что я раскопал несколько артефактов (например, бутылки и бытовые фрагменты), датируемых 1880-ми гг. походы в сортир дали очень мало.

два из трех были полностью опорожнены или очищены, вероятно, снова и снова, прежде чем их накрыли. третий и самый последний туалет, обнаруженный ранее на этой неделе, был полностью заполнен, но большая часть его содержимого состояла из выброшенных строительных материалов с момента сноса строения на этом участке.

Наверное, отчаявшись, я решил потратить больше времени на третий туалет, надеясь, что под обломками может быть что-то интересное. так как день близился к концу, темнота быстро приближалась, а моя спина болела от длительного пребывания на сильном холоде, я попросил экскаваторщика «помочь» мне открыть этот последний туалет.

Легким толчком ведра он оторвал достаточное количество кирпичей, чтобы я быстро разъехался и пробрался внутрь.

когда извергались обломки от сноса здания несколько десятилетий назад, я был невероятно разочарован, но с некоторой настойчивостью мне удалось все это убрать, где я наткнулся на несколько дюймов влажного ила, лежащего на несколько дюймов выше дерева пол. там, в грязи, я обнаружил предметы, в том числе несколько бутылок из-под лекарств, газировки и пива, многочисленные фрагменты домашнего обихода, глазированный солью горшок и единственную латунную пуговицу кондуктора с причудливой монограммой в центре.

Поиск артефактов поначалу был захватывающим, но в конце концов затянулся. обыскав дно в последний раз, я пришел к выводу, что оно было очищено, и я мог вернуться в магазин, имея лишь несколько артефактов, которые нужно было просмотреть, почистить и задокументировать.

в качестве побочного примечания, еще не было золы или туалетной ямы, которая не включает несколько бутылок с кобальтово-синей бромной сельтерской водой среди множества найденных артефактов. эти крошечные бутылочки с приземистым горлышком, распространяемые балтиморской фармацевтической компанией Эмерсон, богато окрашены, но их можно найти в большом количестве.

На позитивной ноте я получил приличную полезную нагрузку с этого сайта, что, несомненно, пролило свет на жильцов, которые когда-то проживали в ныне разрушенных домах. следы их повседневной жизни были похоронены более ста лет назад.

Помимо важности наблюдения и сбора информации, на этом участке еще предстоит раскопать довольно много земли, поэтому я уверен, что на следующей неделе я найду дополнительные артефакты и / или, возможно, еще одну личную яму, которая не чистился и не менялся. Я почти уверяю вас, что будет найдено еще несколько бутылок бром-зельтера.

продолжение следует.



Эта запись была размещена в , Разное, Спасатели, корп. 51, Новые продукты, События и объявления, Новые приобретения и корп. 51 Лента новостей от 10 января 2015 г. , Эрик

Форт-Уэйн, Индиана — Смотровая площадка карьера Хэнсон

Неожиданные ощущения для большого города: смотровая площадка с видом на дыру в земле глубиной 1000 футов. Известняковый карьер, получивший название «Большой каньон Индианы», начался в 19 году.42, и с каждым днем ​​становится все глубже.

Сохранить в My Sights

Результаты с 1 по 5 из 5…

Советы посетителей и новости о смотровой площадке карьера Хэнсон

Отчеты и советы от посетителей RoadsideAmerica.com и мобильных консультантов Roadside America. Некоторые советы могут быть не проверены. Отправьте свой собственный совет.

Смотровая площадка карьера Хэнсон

Это было круто. Путь высоко; это спровоцировало мой страх высоты. Яма огромная. Сэнд-Пойнт-роуд разделена, так что убедитесь, что входите в то, что похоже на карьер или какое-то промышленное место, а не на жилую часть дороги.

[Дэйв О. , 07.11.2022]

Смотровая площадка карьера Хэнсон

Смотровая площадка безопасна и устойчива и полностью ограждена цепью. Выполнимо, даже если вы боитесь высоты.

[Кица, 12.08.2019]

Смотровая площадка каменоломни Хэнсон

Если вы находитесь в этом районе, здорово увидеть карьер со смотровой площадки, но не уходите слишком далеко.

[Келли, 25.11.2018]

Смотровая площадка карьера Хэнсон

Карьер Хэнсон довольно крут. Смотровая площадка бесплатна и ее легко найти!

[Р Уайдман, 06.04.2018]

Смотровая площадка карьера Хэнсон

Удивительно действующий карьер. Если ветрено, палуба качается, что делает ее еще лучше!

[Сандра Гилпин, 23. 06.2017]

Необычные места поблизости

Jets!, Форт-Уэйн, Индиана — 3 мили.

Первый профессиональный бейсбольный матч, Форт-Уэйн, Индиана – 4 мили.

Линкольн-подросток и его собака, Форт-Уэйн, Индиана – 4 мили.

В районе:

Музей ветряных мельниц Средней Америки, Кендаллвилл, Индиана — 45 миль.

Последние советы по придорожной Америке

Узнайте о последних открытиях, сделанных в дороге.

Исследуйте тысячи необычных туристических достопримечательностей!

Уникальные направления в США и Канаде — наша особая страсть. Воспользуйтесь нашими рекомендациями по достопримечательностям и картами, чтобы спланировать свое следующее путешествие.

Мои достопримечательности

Создайте свои собственные причудливые путешествия! …Try My Sights

Мобильные приложения

Roadside America приложение для iPhone, iPad.
