Двухкомпонентное комплексное вяжущее (добавки) для грунта Т-ПС1, Ж-ПС1 разработано для укрепления слабых грунтов.Комплексное вяжущее используется при строительстве автомобильных и железных дорог, аэродромов, оснований водоемов, оснований полигонов для складирования отходов, оснований площадок складирования химических веществ, стоянок ит.п. со всеми видами песчаных и глинистых грунтов (песчано-гравийные смеси, супеси, суглинки и глины по ГОСТ 25100-95. Грунты.Классификация)при оптимальной влажности в количестве, необходимом для получения требуемых физико-механических свойств и максимальной плотности.

Грунты, применяемые для обработки добавками Т-ПС1вместе с ЖПС-1 должны содержать не менее 10 % глинистых частиц.

Грунты, обработанные добавками могут применяться в I-IV дорожно-климатических зонах с I-II типом увлажнения в качестве земляного полотна и слоев оснований автомобильных дорог I-V технической категории.

Для дорог V технической категории возможно применение укрепленного грунта в качестве покрытия.

Расход добавок определяется лабораторными методами для конкретных образцов грунта, взятых с объекта строительства. Ориентировочный расход добавки на 1 куб. метр уплотненного грунтаТ-ПС1- 20-40 кг, ЖПС-1 — растворенной в воде и готовый к употреблению 800 мл.

Использование комплексного вяжущегоТ-ПС1, Ж-ПС1приводит к необратимой агломерации мелких частиц и уменьшению активной поверхности грунта. Обволакивающая водная пленка разрушается и активизирует природное связывающее свойство грунта. Содержание влаги в почве, особенно ее капиллярная насыщенность, уменьшается и полностью прекращается. Стабилизированный грунт практически теряет свою способность набирать воду, что приводит к постоянно увеличивающейся плотности грунта за счет проезда транспорта, плотность постоянно увеличивается и остается необратимой.

Преимущества применения комплексного вяжущего Т-ПС1, Ж-ПС1:

1) Ускорение процесса превращения грунта в камень при помощи каталитических реакций, активизируя практически любой тип грунта.
2) Использование сочетания двухкомпонентных добавок для достижения искомой степени стабилизации грунта, задавая требуемые параметры на стадии обработки образцов грунта в лабораторных условиях.
3) Возможность использования пылеватых грунтов для создания стабильных слоев.
4) Уменьшение водонасыщения обработанного грунта вплоть до полной водонепроницаемости (практически полное отсутствие капиллярного подъема воды) ведет к увеличению допустимых нагрузок на дорогу.

Слой износа может быть сокращен до 4-5 см асфальтобетона.
5) Прочность грунта на сжатие после использования добавок увеличивается в 3-5 раз и выше. Возможность использования строящейся дороги для движения автотранспорта немедленно после необходимого по технологии уплотнения грунта.
6) Снижение стоимости строительства на 10-15%.

Все виды песчаных и глинистых грунтов (песчано-гравийные смеси, супеси, суглинки и глины) а также другие материалы, укрепленные или стабилизированныеКомплексным вяжущимТ-ПС1, Ж-ПС1, применяют в качестве оснований под различные капитальные или облегченные покрытия в разных дорожно-климатических зонах. Такие укрепленные материалы применяют и в качестве покрытий на дорогах IV-V категорий.

Рекомендуемые правила производства работ

До обработки грунта готовыми к употреблению добавками должны быть выполнены все работы по устройству земляного полотна, водоотвода, водонепроницаемых прослоек, дренирующих слоев.

Работы ведут методом приготовления смеси из грунта с готовыми к употреблению добавками Т-ПС1, Ж-ПС1 в грунтосмесительной установке с последующим вывозом ее на дорогу, либо методом смешения на дороге подготовленного грунта с указанными добавками, либо используя грунт находящийся непосредственно на месте строительства (при условии пригодности для использования).
Длину захватки назначают с таким расчетом, чтобы успеть завершить до конца смены все необходимые технологические операции.
Для создания слоя, предназначенного для обработки грунта методом смешения на дороге, на подготовленное земляное полотно вывозят автосамосвалами грунт.

Объем используемого грунта определяют по формуле:

V = B•h•L•Ph/ Pp,

где В — ширина обрабатываемого слоя, м;
h — проектная ширина готового слоя, м;
L — длина захватки, м;
Ph — средняя плотность уплотненного грунта при оптимальной влажности;
Рр — средняя плотность грунта в рыхлом состоянии при естественной влажности.
Расход воды для доведения объема грунта (смеси) одной захватки до оптимальной влажности определяют по формуле:

Q=М•0.01• (W2 — W1 ) / ( 1 + 0.01 •W1 ),

где М — масса обрабатываемого грунта (смеси) захватки;
W1 — естественная влажность грунта (смеси), %;
W2 — оптимальная влажность грунта (смеси), %.

Масса обрабатываемого грунта одной захватки определяется по формуле:

M=B•H•L•P,

где М — ширина обрабатываемого (конструктивного) слоя, м;
Н — проектная толщина слоя, м;
L — длина захватки, м;
Р — средняя плотность грунта (смеси) после уплотнения при оптимальной влажности.
Смесь уплотняют средними или тяжелыми вибрационными катками за 5-15 проходов по одному следу.
Эффективнее уплотнять смесь комбинированными катками.

1. Планировка и уплотнение земляного полотна под устройство слоя укрепленного грунта.

2. Завоз грунта, автосамосвалами.

3. Разравнивание бульдозером.

4. Планировка поверхности слоя до проектных отметок автогрейдером
(h слоя 25-40 см).

5. Рыхление грунта ресайклером продольными проходами, за 1 проход на глубину 25-40 см, шириной 2,4 — 2,5 м.

6. Внесение добавки Ж-ПС1из цистерны свободным поливом (без давления в цистерне) или из бочки-распределителя и принудительным поливом продольными проходами, до полного внесения стабилизатора (6проходов).

7. Перемешивание грунта, обработанного Ж-ПС1ресайклером продольными проходами, за 1 проход на всю глубину 25-40 см, шириной 2,4-2,5м.

8. Распределение по поверхности грунта 60 % от расчетного количества добавки Т-ПС1из бункера-распределителя.

9. Перемешивание грунта, обработанного добавками Ж-ПС1и 60% Т-ПС1, ресайклером продольными проходами, за 1 проход на всю глубину 25-40 см, шириной 2,4 — 2,5 м.

10. Планировка поверхности слоя грейдером.

11. Прикаткагладковальцовым катком за 2 прохода без вибрации.

12. Уплотнение кулачковым 16-тонным катком за 6 проходов с вибрацией.

13. Распределение по слою грунта оставшихся 40% от расчетного количества добавки Т-ПС1из бункера-распределителя.

14. Перемешивание грунта, ресайклером продольными проходами,

за 1 проход на глубину 15 см, шириной 2,4 — 2,5 м.

15. Прикатка и окончательное уплотнение кулачковым катком за 8 проходов по одному следу.

16. Окончательное уплотнение гладковальцовым катком за 4-6 проходов по одному следу.

Cлабые грунты на территории Санкт-Петербурга

Термин «слабый глинистый грунт» утвердился давно и достаточно ясен для строителей, которые подразумевают под ним глинистый грунт со степенью влажности S_r>0,8, показателем консистенции I_L>0,5, модулем деформации Е<5 МПа (в диапазоне давлений до 0,3 МПа) и расчетным сопротивлением R_o<0,15 МПа [1].

Грунты с такими характеристиками представляют собой морские аллювиальные отложения, слои которых занимают верхние стратиграфические горизонты в разрезах четвертичной системы (антропогена), венчающие седиментогенез на планете Земля. Эти отложения распространены повсеместно, во всех географических зонах Земли.

Выделение и картирование этих отложений является важной задачей инженерно-геологических исследований. Однако в систематике грунтов они занимают далеко не первое место.

Слабый грунт упоминается лишь в родоначальной наиболее обстоятельной классификации Ф.П.Саверенского (1937), и то в последнем классе грунтов особого состава и состояния наряду с мерзлыми, просадочными и другими грунтами иного происхождения и свойств, что также вызывает возражение.

Одним из главных изъянов всех известных классификаций, в том числе ГОСТ, является то, что грунты рассматриваются безотносительно к геодинамическим зонам их существования и не в той соразмерности, в какой они встречаются на Земле. В нашей квалификации слабые грунты составляют один из трех главных типов (табл.1).

Поясним основы этой классификации.

Верхняя зона выветривания совмещается с гидрогеологической зоной аэрации и зоной переменной сезонной температуры. В горных областях она достигает сотен метров, на равнинах сокращается до нескольких метров.

Различают физическое, химическое и биологическое выветривание, вкупе превращающее за геологическое время скальные магматические, метаморфические и осадочные породы в рыхлую глинистую массу — элювий.

На прочные грунты выветривание за малый (с геологической точки зрения) срок службы инженерных сооружений оказывает незначительное воздействие, особенно ниже уровня сезонного промерзания и оттаивания.



Таблица 1

Общая классификация грунтов

Геодинамические зоны	Прочные грунты	Слабые грунты	Неустойчивые грунты
Зона выветривания, аэрации, переменной температуры	1. Скальные Rсж>5 МПа 2. Полускальные Rсж=1-5 МПа 3. Дисперсные R0=0,15-1,0 МПа а) обломочные плотные и средней плотности; б) глинистые тугопластичные, полутвердые и твердые		1.Техногенные 2. Рыхлые обломочные 3. Просадочные 4. Набухающие 5. Пучинистые 6. Засоленные 7. Эллювиальные 8. Суффозионно-опасные 9. Кастующиеся R0 — в широком диапазоне
Зона катагенеза, водонасыщения, постоянной температуры		Глинистые R0=0,05-0,15 МПа мягкопластичные, текучепластичные и текучие супеси, суглинки и глины
Деформации при нагружении	Соответственно: 1 — упругие 2 — остаточные 3 -сокращающие поровое пространство	Пластические без сокращения объема	Просадки, провалы, блоковые смещения

Примечание: R_сж — временное сопротивление сжатию; R₀ — расчетное сопротивление.

Слабые грунты в зоне выветривания существовать не могут: они либо упрочняются, либо разрыхляются, становясь прочными или неустойчивыми грунтами. Их место — в зоне катагенеза, зоне ничтожных гипергенных изменений, водонасыщения и постоянной температуры.

Неустойчивые (экплуатационно-неустойчивые) грунты, наоборот, целиком принадлежат зоне выветривания, поскольку все они формируются в аэральных условиях.

Скальные и полускальные грунты характеризуются временным сопротивлением сжатию (R_сж). Дисперсные грунты характеризуются расчетным сопротивлением (R₀), причем отложения с R₀<0,05 МПа грунтами вряд ли можно назвать. Торф также не может считаться грунтом — это полезное ископаемое.

Прочные грунты под нагрузкой испытывают деформации: скальные — упругие; полускальные — хрупкое сжатие с трещинообразованием, дисперсные — сокращение порового пространства с перегруппировкой частиц.

Слабые глинистые грунты текучей, текучепластичной и мягкопластичной консистенции с пористостью более 40% подвержены, главным образом, пластическим деформациям, хотя при нагружении могут испытывать уплотнение благодаря оттоку части свободной воды. Сильносжимаемыми грунтами их ни в коем случае нельзя назвать.

Пластические свойства слабых грунтов обусловлены характером их порового пространства, состоящего из пор геля размером менее 0,001 мм (<1 мк) и капиллярных пор размером 0,001-0,5 мм. Поря геля заняты связной водой. Она блокирует свободную воду в капиллярных порах, иммобилизуя ее и определяя явление пластичности.

Неустойчивые грунты отличаются наличием макропор (0,5-2,0 мм), каверн (> 2 мм) и более крупных пустот вплоть до пещер в карстующихся породах. Для неустойчивых грунтов характерны блоковые смещения, просадки и провалы, напоминающие обрушение неустойчивых стержневых и арочных систем.

В районе Санкт-Петербурга представлены все три типа грунтов.

Относительно прочными грунтами являются ледниковые и межледниковые средне- и верхнечетвертичные отложения и дочетвертичные скальные породы.

Неустойчивые грунты развиты в соответствии с современными геологическими процессами — сезонной мерзлотой, суффозией и карстом.

Слабые грунты здесь относятся к постледниковому времени. Стало быть, чтобы указать распространение слабых грунтов, необходимо представить палеогеографию района в этом отрезке времени.

Основы четвертичной геологии данной территории заложил С.А.Яковлев [2].

Главное, что им руководило, это была идея существования громадных водных бассейнов на юге Фенно-Скандии в момент отступления последнего ледника, заимствованная им от шведских исследователей Де-Геера, Гуго Бергхеля Юлиуса Аилио и др.

Надо сказать, что широкое распространение поздне- и послеледниковых бассейнов в научных кругах начала нашего века вообще принималось безоговорочно и было вне всяких сомнений; обсуждались лишь их границы и причины их возникновения. Последними явились эвстетическое повышение уровня Мирового Океана в связи с таянием последнего ледника и погружением ледниковых вод в районе Датских проливов. Спусками вод через Датские проливы объединялось то, что бассейнов было несколько.

Став адептом этой идеи, С.А.Яковлев опубликовал в 1926 г. большой труд под названием «Насосы и рельефы Ленинграда и его окрестностей».

Взгляды о бассейновом развитии территории С.А.Яковлев изложил в своем популярном учебнике по общей геологии, на котором воспитывалось целое поколение геологов (и автор в том числе). Хрестоматийными стали понятия ледниковый бассейн, Рыбное озеро, иольдиево море, апциловое озеро, литориновое море с соответственно называемыми отложениями.

Со временем их стало больше, появилось первое и второе Балтийское ледниковое озера, первое и второе иольдиевое море.

Все эти названия прочно закрепились во всех стратиграфических схемах, на основе которых производилось картирование четвертичных отложений.

В последние годы увеличение трансгрессиями и регрессиями пошло на убыль, существование некоторых бассейнов было поставлено под сомнение. Известную роль в этом сыграли работы озероведов.

Главный вопрос состоит в том, что был ли у края отступающего через местность Санкт-Петербурга ледника единый глубокий приледниковый бассейн или ледник оставлял после себя сушу, озерный край, каким он представляется ныне.

От решения его зависит судьба и остальных бассейнов, ибо они рассматриваются как стадии развития этого изначального бассейна.

Главным аргументом в его пользу были ленточные глины, широко распростарненные в Европе. Но почему ленточные глины должны образовываться в одном громадном водоеме, а не во множестве мелких озер, на это ответа нет, как нет и иных бесспорных доводов в пользу существования единого приледникового бассейна.

Проще выглядит континентальная версия развития территории, хорошо решающая проблему распространения слабых грунтов. Изложим ее в кратком виде.

Видимо, около 20-30 тысяч лет назад Валдайский ледник активно продвигался на юг лишь двумя языками: один занимал чашу Балтийского моря, другой проходил по Ладожскому и Онежскому озерам.

Область Карельского перешейка тогда была покрыта остановившимся мертвым льдом.

С этой области и началась деградация ледника. Под ледником и в ледяных ущельях появились водные потоки, формируя первые флювиогляциальные накопления — озы, песчаные протяженные насыпи — гряды, бесспорные свидетельства недвижности льда (табл.2).

Таблица 2

Поверхностные отложения района Санкт-Петербурга

Генетические типы	Геологические индексы
Дельтовые отложения поздней стадии развития Балтийского моря	dtIVb2
Морские отложения ранней стадии развития Балтийского моря	mIIIb1
Отложения лужского ледникового комплекса 1. Озерно-ледниковые 2. Зандровые 3. Камовые Флювиогляциальные 4. Озовые (водноледниковые) 5. Моренные	lgIIIlz zIIIlz | cIIIbz|fIIIlz oIIIlz | gIIIlz

Затем, в ледниковом покрове образуются более обширные проталины, которые заполняются слоистым песчаным материалом. После того как расстаял ограничивающий их лед, они приобрели форму холмов-камов, испещренных замкнутыми котлованами от вытаявшего льда.

Живописнейшие камовые ландшафты простираются сейчас к северу от линии Парголово — Юкки — Порошкино — Кузьмолово. Во многочисленных песчаных карьерах можно наблюдать отложения бурных временных потоков с косой слоистостью, переслоями гравия и гальки и включениями валунов.

Наконец, большая часть Карельского перешейка освобождается ото льда и ареной деятельности водных пороков становятся широкие пространства. Мерзлота мешает глубокому врезу и они часто меняют свои русла, отлагая песчаный материал и формируя плоские наклонные равнины — зандры.

Ближайшие к городу зандровое поле простирается к югу от Парголово-Озерковской озовой гряды. На краю зандра стоим д.Каменка.

Ранее эту площадь именовали террасой литоринового моря. Но она с поверхности сложена разнозернистыми грубыми песками, на ней рассеяны валуны — свидетельства бурной флювиогляциальной деятельности.

Водные потоки той эпохи были временными, моментами делались в буквальном смысле водноледниковыми, подобие грязекаменных, способными перекатывать валунный материал и нести глыбы льда. Зажорные явления внезапный подъем и спад уровня, перемещение вмерзших в лед валунов — все это, видимо, тогда имело место. Отложенные валуны и глыбы морозным пучением поднимались вверх и большей частью оказывались на поверхности земли. В некоторых местах грубообломочные флювиогляциальные отложения ныне принимаются за так называемую невеликую морену.

На зандрах образовывались небольшие озера, которые аккумулировали глинистый материал, захоронившийся в виде ленточных отложений. Дело в том, что тогда местность представляла собой голую полярную пустыню с остатками мертвого льда на месте Балтийского моря, Ладожского, Онежского и других крупных озер.

Поверхность пустыни подвергалась интенсивным эоловым процессом. Тонкая пыль выносилась далеко за ее пределы и формировала лессы Украины и Германии. А здесь более грубые частицы пыли и песка заносились снежной поземкой на лед озер. После таяния льда частицы оседали на дно, на глинистый осадок, образовавшийся за счет выпавших зимой коллоидов. Чем меньше был водоем, тем быстрее он заносилсся и тем больше была толщина лент, пара слойков, в песчано-глинистом осадке.

На роль эолового фактора в накоплении озерных отложений указывал академик Д.В.Наливкин [3].

Типичные ленточные глины встречаются на Карельском перешейке и в карьерах кирпичных заводов по берегам среднего течения р.Невы. Как мы видим, ленточные глины могли возникнуть лишь в пустынным ланшафте ледниковой эпохи. В современном климате они образоваться не могут, поэтому ленточные отложения имеют определенное стратиграфическое значение.

Ленточные глины являются отнюдь не самыми плохими грунтами. Во-первых, их возраст во всяком случае значительно больше десятка тысяч лет, больше времени современной эпохи (голоцепа). Во-вторых, они довольно уплотнены благодаря отжатию воды по горизонтальным песчано-алевритовым слойкам. В-третьих, не исключено, что они временами могли оказаться в зоне аэрации и подсыхать там, приобретая тугопластичную консистенцию.

Такие тугопластичные суглинки встречены в массовом количестве скважинами на территории севернее Муринского ручья, представляющей собой зандровую равнину. У автора в 1971 г. впервые закралось сомнение в том, что там побывали иольдовое море и анциловое озеро, что следовало из карты четвертичных отложений масштаба 1:10000, 1964 г.

На нашей карте грунтовых комплексов, составленной для прокладки глубоких коммуникаций по более чем двум тысячам скважин, контуры песчаных, песчано-глинистых и глинистых фаций оказались настолько мозаичными и закономерными, что говорить о каких-либо береговых линиях регрессировавших крупных водоемов не представилось возможным.

После того как последний лед растаял в Балтийском море и в наших великих озерах они превратились в водоемы с непрерывным циклом осадконакопления. Финский залив имел другую конфигурацию. Невская губа представляла собой лагуну, которая соединялась с морем проливом между Ломоносовым и Кронштадтом. От о.Котлин до северного побережья Финского залива была суша, о чем свидетельствуют данные изысканий по дамбе.

Лагуна больше вдавалась в континент, она распространялась до горизонтали в 8 мм нынешней суши. В ней первоначально отложился материал, вытаявший из мертвого льда — мягкопластичные суглинки и супеси с рассеянными включениями гравийного материала. Затем стали накапливаться чистые морские суглинки и глины, мощность морских отложений достигает 10…15 м, но весьма непостоянна.

Эти подморенные отложения первой стадии развития Балтийского моря (mIIIb1) целиком попадают в категорию слабых грунтов.

В современную эпоху осадконакопление коренным образом меняется. Континент покрывается лесами. Активизируется речная эрозия, в результате которой лагуна заполняется дельтовыми отложениями. С образованием р.Невы этот процесс многократно убыстряется. Дельта р.Невы поглощает дельты других рек, в ней растут острова.

Одновременно общее тектоническое поднятие, вызванное сходом ледникового покрова, дифференцируется: суша продолжает подниматься, а дно лагуны начинает опускаться. Свидетельством отрицательных движений является нахождение автохтонного торфа на глубине 6…12 м. Погребенный торф найден в Кронштадте и во многих местах центральной части города.

Движения совершались в основном по разломам, полукольцом охватившим лагуну (рис.1). Они выражены в рельефе в виде уступов, которые до сих пор принимаются за абразионные уступы террас древнебалтийского и литоринового моря.

Рис.1. Инженерно-геологическая карта Петербурга:

ѕ сбросы и флексуры, ограничивающие Усть-Невский грабен; — границы города;



I — область распространения слабых грунтов; II — область распространения флювиогляциальных отложений, зандров, камов и озов; III — область распространения лужской морены;

Когда производилась геологическая съемка масштаба 1:10000 (1964 г.), то при построении разрезов, пересекавших в районе Коломяг сопряженный уступ обеих террас, на его месте ставился знак вопроса, так как не знали, как соединить одновозрастные породы выше и ниже уступа высотой 10 м, при том, что в уступе выходит морена. А между тем лучшего доказательства того, что тут проходит разлом, нельзя было придумать. Местами уступы сменяются довольно пологими скатами, заставляющими предположить, что здесь сбросы переходят во флексуры (перегибы) с небольшими вертикальными амплитудами.

Примером геоморфологического выражения флексуры может служить участок Невского проспекта между р. Фонтанкой и Московским вокзалом, где вполне заметен подъем проспекта к вокзалу.

Линия сбросов и флексур непрерывно тянется по обеим берегам Финского залива.

В Петергофе крутой уступ, обращенный к нижней площадке, где расположены фонтаны, тоже является текстоническим, точнее неотектоническим, т.к. смещение происходило в голоцене.

Лагуна оказалась, таким образом, в грабене, который заслуживает собственного названия, а именно Усть-Невского. Долгое время часть лагуны представляла заболоченную низину, так как дельтовые отложения могли накапливаться лишь немного выше моря. Она выглядела так, как Лахтинское огромное болото до намыва. Затем продолжающееся поднятие суши увлекло за собою и грабен. Одна часть, которая была, как считалось, дном литоринового моря поднялась до отметок 7…8 м. Другая, полагавшаяся дном древнебалтийского моря, откололась и достигла высоты лишь 3-4 м. Дальнейшая судьба грабена не ясна. Более прогнозируема территория за его пределами, которая стабильно поднимается, о чем говорят повыработанные профили глубоких речных долин.

Мощность дельтовых отложений в грабене достигает 25 м, составляя в среднем 10…15 м. Вверху они представлены пылеватыми песками, снизу -супесями и суглинками. Повсеместно встречаются прослои и целые слои песков более крупных, вплоть до гравелистых. Отложения содержат прослои торфа, коих по вертикали бывает не более двух. Растительные остатки встречаются по всему их разрезу, указывая на несомненное дельтовое происхождение осадков (dtIVb₂). Глинистые разновидности их можно с полным правом отнести к слабым грунтам. Таким образом, местом распространения слабых грунтов (mIIIb₁ b dtIVb₂) в районе Санкт-Петербурга является Усть-Невский грабен, очерченный на рис.1. За его пределами на территориях с отметками более 8 м абс. высоты развиты преимущественно прочные и отчасти неустойчивые грунты.

В таком представлении грунтовых условий видятся лучшие перспективы фундаментостроения в Санкт-Петербурге по сравнению с бытующей негативной точкой зрения.

Литература

1. М.Ю.Абелев. Слабые водонасыщенные глинистые грунты как основания сооружений. М.Стройиздат. 1973.

2. С.А.Яковлев. Насосы и рельефы Ленинграда и его окрестностей. Изд-во научно-мелиорат.инст. № 8-9. Ленинград, 1926.

3. В.Д.Наливкин. Учения о фациях. т.II.1955.

6.2. Слабые глинистые водонасыщенные и заторфованные грунты

В эту категорию включены водонасыщенные супеси, суглинки, глины, илы, ленточные глины, торфы и заторфованные грунты. Указанные грунты имеют высокую степень влажности ( > 0,8) и большую сжимаемость. Вместе с тем в условиях природного залегания эти грунты обладаютструктурными связями и проявляют повышенную сжимаемость только при давлениях, превышающих прочность структурных связей. Поскольку илы, ленточные глины, заторфованные грунты чаще всего находятся в водонасыщенном состоянии и обладают очень малой водопроницаемостью, их осадки развиваются очень медленно.

Слабые водонасыщенные глинистые грунты и торфы имеют тик-

сотропные свойства. Тиксотропия проявляется в разрушении структурных связей в грунтах при их перемятии или действии динамических нагрузок. Однако с течением времени водно-коллоидные связи частично восстанавливаются.

Указанные грунты имеют низкую прочность. Так, у сапропелей (пресноводных илов) угол внутреннего трения близок к нулю, а сцеплениес находится в пределах 0…20 кПа. У погребенных торфов эти характеристики составляют: = 10…22^°; с = 10…30 кПа. Приблизительно в тех же пределах находятся показатели прочности ленточных глин: = 12…19^°; с = 10…30 кПа.

Медленная уплотняемость слабых водонасыщенных глинистых грунтов, в особенности илов, влияет на их несущую способность. При быстром загружении оснований процесс уплотнения может отставать по времени от роста нагрузки, вследствие чего в основании могут образоваться обширные области предельного равновесия с выпиранием грунта из-под подошвы фундамента и потери устойчивости.

Из-за низких механических свойств грунтов этой группы их использование как естественных оснований чаще всего невозможно и требует проведения мероприятий по повышению их прочности и снижению деформируемости. Выбор конкретных способов строительства на этой категории грунтов зависит от свойств, глубины залегания и мощности слабых грунтов, а также от конструктивных особенностей проектируемых зданий и сооружений.

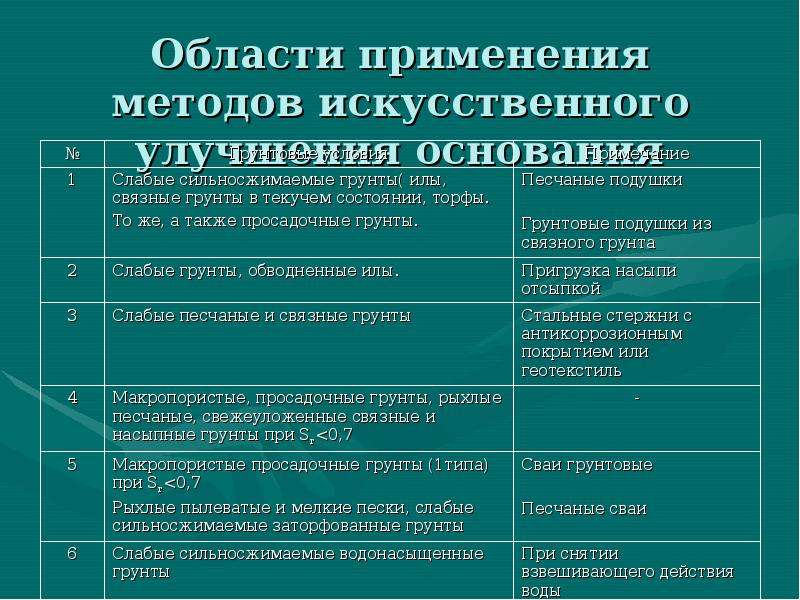

Предпостроечное уплотнение слабых водонасыщенных глинистых и биогенных грунтов выполняется фильтрующей пригрузкой. Для ускорения процесса уплотнения наряду с пригрузкой эффективно применение песчаных, бумажных или комбинированных дрен. В отдельных случаях производится удаление биогенного грунта (выторфовывание) с заменой его минеральным грунтом.

Прорезка толщи слабых грунтов глубокими фундаментами. Если толщина слабых грунтов менее 12 м, а ниже этого слоя находятся прочные малосжимаемые грунты, то часто применяют свайные фундаменты, полностью прорезающие слой слабых грунтов и заглубленные в подстилающие прочные грунты.

6.3. Геосинтетические материалы для армирования грунтов

Геосинтетическими материалами называются материалы, в которых как минимум одна из составных частей изготовлена из синтетических или натуральных полимеров в виде плоских форм, лент или трехмерных структур, применяемых в строительстве в контакте с грунтом или другими строительными материалами.

В строительной практике геосинтетические материалы используют в транспортном, подземном, гидротехническом строительстве. С использованием геосинтетических материалов возводят армированные насыпи с крутым углом заложения, подпорные сооружения, ведут строительство на слабых и техногенных грунтах, выполняют работы по водопонижению, защите сооружений от вибрационных воздействий и др.

Геосинтетические материалы
Классы
1. Водопроницаемые		2. Водонепроницаемые
Группы
Геотекстили	Геотекстилепо- добные материалы	Глиноматы	Геомембраны
Виды
Нетканые, вязаные, геоткани	Георешетки, геосетки, геоматы, геоячейки	Бентонитовые маты	Полиэтиленовые, ПВХ-мембраны, битумные
Геокомпозиционные материалы

Рис. 6.6. Классификация геосинтетических материалов

В связи с тем, что геосинтетические материалы становятся составными элементами природных или техногенных грунтовых массивов, они должны прежде всего классифицироваться по водопроницаемости, т.к. от нее зависят прочностные и деформационные характеристики грунтов. По классификации Е.В. Щербины, геосинтетические материалы разделены на три класса: водопроницаемые, водонепроницаемые и геокомпозиционные. Классы материалов подразделены на группы. Каждая группа в зависимости от способа изготовления, типа сырья разделяется на виды. На рис. 6.6 представлена классификация геосинтетических материалов.

Геосинтетические материалы обладают высокой долговечностью и стойкостью к агрессивным воздействиям – химическим, биологическим, термическим и др. На рис. 6.7 представлены некоторые виды геосинтетических материалов.

Геотекстили. Нетканые материалы используют в качестве разделительного и фильтрующего элементов в дорожной конструкции. Нетканые материалы хорошо подходят для укладки на грунтовые поверхности, располагаясь между ней и дренирующим материалом.

Тканые материалы применяют для армирования слабых оснований, откосов повышенной крутизны, в армогрунтовых подпорных стенках.

Георешетки используют для укрепления откосов, конусов путепроводов и мостов, насыпей и выемок на подходах к искусственным сооружениям, для укрепления водоотводных канав.

Геосетки применяют для армирования грунтовых сооружений и естественных оснований, для устройства гибких и жестких свайных ростверков, для армирования асфальтобетонных покрытий.

Геокомпозиционные волокнистые пористые материалы и много-

слойные структуры с пластиковым каркасом используют для укрепления конусов путепроводов и мостов, откосов, склонов и устройства дренажей различного назначения (траншейные, откосные, пластовые и др. ).

Геомембраны (сплошные водопроницаемые или слабоводопроницаемые рулонные материалы) применяют для устройства жестких гидроизоляционных прослоек, для снижения сдвиговых напряжений за счет уменьшения трения на контакте с грунтом.

Геосинтетические материалы, использующиеся для усиления оснований и устройства грунтовых сооружений, выполняют армирующую функцию, воспринимая растягивающие усилия, поэтому для них прочность на растяжение и относительное удлинение при разрыве являются наиболее важными характеристиками.

Для расчета армированных оснований и грунтовых сооружений используют методы механики грунтов. Расчет оснований выполняют по первому предельному состоянию. При расчете осадок чаще используется метод послойного суммирования. Оценка устойчивости откосов выполняется по методу круглоцилиндрических поверхностей скольжения так же, как и для нормированных грунтов при заданном коэффициенте устойчивости. Для армирования откосов рассчитывают количество армирующих прослоек, длину заделки прослоек и распределение их в теле насыпи.

При использовании геосинтетических материалов в качестве фильтров, дренажных и армирующих элементов большое значение имеет их водопроницаемость. Фильтрация воды в армированных грунтовых массивах подчиняется закону ламинарной фильтрации Дарси. Характеристики водопроницаемости геосинтетиков определяют по аналогии с тонкими слоями грунтов. Коэффициент фильтрации определяют экспериментально в лабораторных условиях или с помощью откачек на участке строительства.

Применение армогрунтовых конструкций в транспортном

строительстве

В отечественной практике при освоении северных территорий Западной Сибири для устройства временных дорог на участках слабых оснований и болотах применялись конструктивные решения, представленные на рис. 6.8. На рис. 6.9 показана схема использования «висячей» насыпи на свайном поле с армогрунтовым ростверком. Забивные железобетонные сваи снабжены сборными железобетонными

оголовниками. Оголовники оклеены дорнитом на битуме для исключения повреждения геосинтетической мембраны армогрунтового ростверка и изоляции ее от контакта со щелочной средой бетона.

При армировании откосов с повышенной крутизной от 50 до 70º интересным решением является их облицовка (рис. 6.10). Она включает дренирующую засыпку между внешней поверхностью армоэлементов и укрепляемой поверхностью откоса (крупнозернистый песок или щебень). Разделение работы облицовки и собственно армированной части грунтового сооружения, отсутствие давления на облицовку, а также благоприятные условия дренажа в поверхностной зоне откоса позволяют повысить надежность такого решения.

При эксплуатации мостовых сооружений наиболее уязвимыми являются узлы сопряжения с геомассивами береговых склонов рек и грунтами подходных насыпей. Это объясняется пестротой и многообразием геологического строения склонов и сложностью механизма

Рис. 6.9. Схема «висячей» насыпи на слабом основании: а – попереч-

ный разрез; б – план армогрунтового ростверка; 1 – тело насыпи; 2 –

слабые грунты основания; 3 – более прочные грунты основания; 4 – за-

бивные железобетонные сваи сечением 35х35 см; 5 – железобетонные

сборные оголовники свай; 6 – армогрунтовый ростверк в виде мембраны

из высокопрочной геосинтетической ткани Stabilenka; 7 – анкерные

элементы

Рис. 6.10. Конструктивные решения для армированных откосов,предложенные фирмой Huesker: а – с дренирующей засыпкой из песка; б – то же, из щебня; 1 – фрагмент откоса; 2 – армоэлементы из геосинтетического материала; 3 – анкера для крепления металлической облицовки в виде сетки; 4 – песок внутри армоэлементов; 5 – дренирующий материал между металлической облицовкой и армоэлементами; 6 – облицовка в виде металлической сетки

взаимодействия несущих элементов устоев мостов с грунтовыми массивами склонов и подходных насыпей.

На рис. 6.11 приведена схема устоя моста на потенциально оползневом склоне, устойчивость которого после пригрузки весом грунта подходной насыпи не отвечает требованиям эксплутационной надежности. Удлинение моста с целью отодвинуть устой от оползневого склона приведет к удорожанию проекта. Задача решалась устройством многофункциональных армогрунтовых конструкций.

Рис. 6.11. Принципиальная конструктивная схема береговой опоры моста: 1 – пролетное строение моста; 2 – несущие элементы устоя; 3 – заглубление армо-грунтовой конструкции для разгрузки ростверка устоя; 4 – опасная поверхность скольжения; 5 – естественная поверхность потенциально-оползневого склона;

6 – армогрунтовая конструкция; 7 – переходные плиты; 8 – лицевая стенка армо-грунтовой конструкции

Армогрунтовая конструкция 6 представляет собой послойно отсыпаемый и уплотняемый песок и уложенные между слоями песка армирующие прослойки из геосинтетики. Армогрунтовая конструкция устраивается на спланированной поверхности склона 5, армирующие прослойки должны пересекать опасную поверхность скольжения 4. Вертикальный шаг армирующих прослоек ∆H, марка геосинтетики, длина армирующих прослоек определяются из условия требуемого коэффициента устойчивости склона с подходной насыпью, временной нагрузкой на ней, а также удерживания вертикальной грани армогрунтовой конструкции со стороны устоя.

В целях устранения горизонтального давления грунта на ростверк устоя армогрунтовая конструкция заглублена 3 до отметки подошвы ростверка устоя. Вертикальная грань армогрунтовой конструкции защищается лицевой стенкой 8.

Показанная армогрунтовая конструкция выполняет функции разгрузки несущих элементов устоя от горизонтального давления грунта подходной насыпи и обеспечивает требуемый коэффициент устойчивости склона и концевого участка подходной насыпи путем пересечения опасной поверхности скольжения.

Классификация грунтов | STI СпецТехника г.Иваново

Грунт (нем. Grund — основа, почва) — горные породы, почвы, техногенные образования, представляющие собой многокомпонентную и многообразную геологическую систему и являющиеся объектом инженерно-хозяйственной деятельности человека. Грунты разнообразны по своему составу, структуре и характеру залегания.

Согласно СНиП II-15-74 ч.2 гл.15 принята следующая строительная классификация грунтов.



1. Скальные грунты:

Скальные — грунты с жесткими структурными связями залегают в виде сплошного массива или в виде трещиноватого слоя. К ним относятся магматические (граниты, диориты и др.), метаморфические (гнейсы, кварциты, сланцы и др.), осадочные сцементированные (песчаники, конгломераты и др.) и искусственные.

Они водоустойчивы, несжимаемы, имеют значительную прочность на сжатие и не промерзают и при отсутствии трещин и пустот являются наиболее прочными и надежными основаниями. Трещиноватые слои скальных грунтов менее прочны.

Скальные грунты разделяют по пределу прочности, растворимости, размягчаемости и засоленности.



2. Нескальные грунты:

Нескальные грунты — это осадочные породы без жестких структурных связей. Характерной особенностью этих грунтов является их раздробленность и дисперсность, что коренным образом отличает их от скальных весьма прочных пород.



2.1. Крупнообломочные грунты:

Крупнообломочные — несвязные обломки скальных пород с преобладанием обломков размером более 2 мм (свыше 50%). По гранулометрическому составу крупнообломочные грунты подразделяют на: валунный d>200 мм (при преобладании неокатанных частиц – глыбовый), галечниковый d>10 мм (при неокатанных гранях – щебенистый) и гравийный d>2 мм (при неокатанных гранях – дресвяный). К ним можно отнести гравий, щебень, гальку, дресву.

Эти грунты являются хорошим основанием, если под ними расположен плотный слой. Они сжимаются незначительно и являются надежными основаниями.

При наличии более 40% песчаного заполнителя или более 30% пылевато-глинистого от общей массы учитывается только мелкая составляющая грунта, так как именно она будет определять несущую способность.

Крупнообломочный грунт может быть пучинистым, если мелкая составляющая — пылеватый песок или глина.



2.2. Песчаные грунты:

Песчаные — состоят из частиц зерен кварца и других минералов крупностью от 0,1 до 2 мм, содержащие глины не более 3% и не обладают свойством пластичности. Пески разделяют по зерновому составу и размеру преобладающих фракций награвелистые лески d>2 мм, крупные d>0,5 мм, средней крупности d>0,25 мм, мелкие d>0,1 мм и пылеватые d=0,05 — 0,005 мм.

Частицы грунта крупностью от d=0,05 — 0,005 мм называют пылеватыми. Если в песке таких частиц от 15 до 50 %, то их относят к категории пылеватых. Когда в грунте пылеватых частиц больше, чем песчаных, грунт называют пылеватым.

Чем крупнее и чище пески, тем большую нагрузку может выдержать слой основания из него. Сжимаемость плотного песка невелика, но скорость уплотнения под нагрузкой значительна поэтому осадка сооружений на таких основаниях быстро прекращается. Пески не обладают свойством пластичности.

Гравелистые, крупные и средней крупности пески значительно уплотняются под нагрузкой, незначительно промерзают.

Тип крупнообломочных и песчаных грунтов устанавливается по гранулометрическому составу, разновидность – по степени влажности.



2.3. Пылевато-глинистые грунты

Пылевато-глинистые грунты содержат пылеватые (размером 0,05 – 0,005 мм) и глинистые (размером менее 0,005 мм) частицы. Среди пылевато-глинистых грунтов выделяют грунты, проявляющие специфические неблагоприятные свойства при замачивании, — просадочные и набухающие. К просадочным относятся грунты, которые под действием внешних факторов и собственного веса при замачивании водой дают значительную осадку, называемую просадкой.



2.3.1. Глинистые грунты

Глинистые — связные грунты, состоящие из частиц крупностью менее 0,005 мм, имеющих в основном чешуйчатую форму, с небольшой примесью мелких песчаных частиц. В отличие от песков глины имеют тонкие капилляры и большую удельную поверхность соприкосновения между частицами. Так как поры глинистых грунтов в большинстве случаев заполнены водой, то при промерзании глины происходит ее пучение.

Глинистые грунты делятся в зависимости от числа пластичности на глины (с содержанием глинистых частиц более 30%),суглинки (10…30%) и супеси (З…10%).

Несущая способность глинистых оснований зависит от влажности, которая определяет консистенцию глинистых грунтов. Сухая глина может выдерживать довольно большую нагрузку.

Тип глинистого грунта зависит от числа пластичности, разновидность – от показателя текучести.



2.3.2. Лёссовые и лёссовидные грунты

Лёссовые и лёссовидные — глинистые грунты с содержанием большого количества пылеватых частиц (содержат более 50% пылевидных частиц при незначительном содержании глинистых и известковых частиц) и наличием крупных пор (макропор) в виде вертикальных трубочек, видимых невооруженным глазом. Эти грунты в сухом состоянии имеют значительную пористость — до 40% и обладают достаточной прочностью, но при увлажнении способны давать под нагрузкой большие осадки. Они относятся к просадочным грунтам (под действием внешних факторов и собственного веса дают значительную просадку) и при возведении на них зданий требуют надлежащей защиты оснований от увлажнения. С органическими примесями (растительный грунт, ил, торф, болотный торф) неоднородны по своему составу, рыхлы, обладают значительной сжимаемостью.

В качестве естественных оснований под здания непригодны (при увлажнении полностью теряет прочность и возникают большие, часто неравномерные, деформации — просадки). При использовании лёсса в качестве основания необходимо принимать меры, устраняющие возможность его замачивания.



2.3.3. Плывуны

Плывуны — это грунты, которые при вскрытии приходят в движение подобно вязко-текучему телу, образуются мелкозернистыми пылеватыми песками с илистыми и глинистыми примесями, насыщенными водой. При разжижении становятся сильно подвижными, фактически, превращаются в жидкообразное состояние.

Различают плывуны истинные и псевдоплывуны. Истинные плывуны характеризуются присутствием пылевато-глинистых и коллоидных частиц, большой пористостью (> 40%), низкими водоотдачей и коэффициентом фильтрации, особенностью к тиксотропным превращениям, оплыванием при влажности 6—9% и переходом в текучее состояние при 15—17%.Псевдоплывуны — пески, не содержащие тонких глинистых частиц, полностью водонасыщенные, легко отдающие воду, водопроницаемые, переходящие в плывунное состояние при определенном гидравлическом градиенте.

Они малопригодны в качестве естественных оснований.



2.4. Биогенные грунты

Биогенные грунты характеризуются значительным содержанием органических веществ. К ним относятся заторфованные грунты, торфы и сапропели. К заторфованным грунтам следует отнести песчаные и пылевато-глинистые грунты, содержащие 10—50% (по массе) органических веществ. Если их больше 50%, то это торф. Сапропели — это пресноводные илы.



2.5. Почвы

Почвы – это природные образования, слагающие поверхностный слой земной коры и обладающие плодородием.

Почвы и биогенные грунты служить основанием для здания или сооружения не могут. Первые — срезают и используют для целей земледелия, вторые — требуют специальных мер по подготовке основания.



2.6. Насыпные грунты

Насыпные — образовавшиеся искусственно при засыпке оврагов, прудов, мест свалки и т.п. или грунты природного происхождения с нарушенной структурой в результате перемещения грунта. Свойства таких грунтов очень различны и зависят от многих факторов (вид исходного материала, степень уплотнения, однородность и т. д.). Обладают свойством неравномерной сжимаемости, и в большинстве случаев их нельзя использовать в качестве естественных оснований под здания. Насыпные грунты весьма неоднородны; кроме того, различные органические и неорганические материалы существенно ухудшают его механические свойства. Даже при отсутствии органических примесей, в некоторых случаях, они остаются слабыми на протяжении многих десятилетий.

В качестве основания для зданий и сооружений насыпной грунт рассматривается в каждом отдельном случае в зависимости от характера грунта и возраста насыпи. Например, слежавшиеся более 3-х лет, особенно пески, могут служить основанием под фундамент небольших строений, при условии, что в нем отсутствуют растительные останки и бытовой мусор.

В практике встречаются также намывные грунты, образовавшиеся в результате очистки рек и озер. Эти грунты называютрефулированными насыпными грунтами. Они являются хорошим основанием для зданий.



Категории грунтов

I — категория — Песок, супесь, суглинок лёгкий (влажный), грунт растительного слоя, торф

II — категория — Суглинок, гравий мелкий и средний, глина лёгкая влажная

III — категория — Глина средняя или тяжёлая, разрыхлённая, суглинок плотный

IV — категория — Глина тяжёлая. Вечномёрзлые сезонно промерзающие грунты: растительный слой, торф, пески, супеси, суглинки и глины

V — категория — Крепкий глинистый сланец. Некрепкий песчаник и известняк. Мягкий конгломерат. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму,а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 30% по объёму.

VI — категория — Сланцы крепкие.Песчаник глинистый и слабый мергелистый известняк. Мягкий доломит и средний змеевик. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму, а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 50% по объёму

VII — категория — Сланцы окварцованные и слюдяные. Песчаник плотный и твёрдый мергелистый известняк. Плотный доломит и крепкий змеевик. Мрамор. Вечномёрзлые сезонно промерзающие грунты: моренные грунты и речные отложения с содержанием крупной гальки и валунов до 70% по объёму.



Увеличение объема грунта при разрыхлении

Категория грунта	Процент разрыхления грунта		Плотность, кг/м3
	первоначальный	остаточный
I	8…17	1…2,5	600…1600
I (торф и растительный грунт)	20…30	3…4
II	14…28	1,5-5	1600… 1900
III	24…30	4…7	1750… 1900
IV	26…32	6…9	1900…2000
V…XI	30…50	10…30	1200…3000

Средняя плотность грунтов в естественном залегании (Таблица 2)

№п/п	Наименование и краткаяхарактеристика грунтов	Средняя плотность в естественном залегании кг/м3
10	Грунты ледникового происхождения (моренные):
	а) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10 %	1600
	б) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции до 0,5; глины при показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10%	1800
	в) глины при показателе консистенции до 0,5 и содержании частиц крупнее 2 мм до 10%	1850
	Пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции более 0,5 и содержании частицкрупнее 2 мм:
	г) до 35 %	1800
	д) до 65%	1900
	е) более 65%	1950
	Пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции до 0,5 и содержании частиц крупнее 2 мм:
	ж) до 35 %	2000
	з) до 65%	2100
	и) более 65%	2300
	к) валунный грунт (содержание частиц крупнее 200 мм более 50%) при любых показателей пористости и консистенции	2500
11	Диабазы:
	а) сильно выветрившиеся, мало прочные	2600
	б) слабо выветрившиеся, прочные	2700
	в) незатронутые выветриванием, крепкие, очень прочные	2800
	г) незатронутые выветриванием, особо крепкие, очень прочные	2900
12	Доломиты:
	а) мягкие, пористые, выветрившиеся, средней прочности	2700
	б) плотный, прочный	2800
	в) крепкий, очень прочный	2900
13	Дресва в коренном залегании (элювий)	2000
14	Дресвяной грунт	1800
15	Змеевик (серпентин):
	а) выветрившийся мало прочный	2400
	б) средней крепости прочности	2500
	в) крепкий, прочный	2600
16	Известняки:
	а) мягкие, пористые, выветрившиеся, мало прочные	1200
	б) мергелистые слабые, средней прочности	2300
	в) мергелистые плотные, прочные	2700
	г) крепкие, доломитизированные, прочные	2900
	д) плотные окварцованные, очень прочные	3100
17	Кварциты:
	а) сланцевые, сильно выветрившиеся, средней прочности	2500
	б) сланцевые, средне выветрившиеся, прочные	2600
	в) слабо выветрившиеся, очень прочные	2700
	г) не выветрившиеся, очень прочные	2800
	д) не выветрившиеся, мелкозернистые, очень прочные	3000
18	Конгломераты и брекчии:
	а) слабосцементированные, а также из осадочных пород на глинистом цементе, мало прочные	1900-2100
	б) из осадочных пород на известковом цементе, средней прочности	2300
	в) из осадочных пород на кремнистом цементе, прочные	2600
	г) с галькой из изверженных пород на известковом и кремнистом цементе, очень прочные	2900

Группы грунтов для смет таблица

Сборник 1 «Земляные работы»

Государственный комитет СССР по делам строительства (Госстрой СССР) Строительные нормы и правила СНиП IV-2-82 Сборники элементных сметных норм на строительные конструкции и работы Том 1 Взамен глав IV части СНиП-65: 10 (вып. 1, изд 1977 г.), 10 (вып. 2, изд. 1965 г.), 13 (изд. 1971 г.), 14, 16, 17 (изд. 1965 г.), 18, 39 (изд. 1966 г.) УДК 624.13.003.12(083.75) СБОРНИК 1. ЗЕМЛЯНЫЕ РАБОТЫ Разработан институтами: Гидропроект, Гидроспецпроект и ПК Гидромехпроект Минэнерго СССР; Главтранспроекта Минтрансстроя; В/О Союзводпроект Минводхоза СССР; НИПИЭСУнефтегазстроя; Ленаэропроект Министерства гражданской авиации; Фундаментпроект Минмонтажспецстроя СССР и Мосинжпроект Мосгорисполкома под методическим руководством НИИЭС Госстроя СССР и рассмотрен Отделом сметных норм и ценообразования в строительстве Госстроя СССР. Редакторы — инженеры В. А. Лукичев, Н. И. Денисов, В. К. Шамаев (Госстрой СССР), инж. И. И. Григоров, канд. техн. наук В. Н. Ни, канд. экон. наук. А. А. Солин (НИИЭС Госстроя СССР), Н. В. Пивоваров (Гидропроект Минэнерго СССР), С. И. Агуреев (Главтранспроект Минтрансстроя), Т. Н. Баукова (В/О Союзводпроект Минводхоза СССР), В. Ю. Яворский (НИПИЭСУ-нефтегазстроя), А. А. Коршунов (Мосинжпроект Мосгорисполкома), И. И. Цукерман (Ленаэропроект Министерства гражданской авиации), Л. Н. Шарыгин (Фундаментпроект Минмонтажспецстроя СССР, С. Н. Махлис (Мосгипротранс). В н е с е н ы Отделом сметных норм и ценообразования в строительстве Госстроя СССР У т в е р ж д е н ы Постановлением Государственного комитета СССР по делам строительства от 17 марта 1982 г. № 51 Срок введения в действие 1 января 1984 г. ТЕХНИЧЕСКАЯ ЧАСТЬ 1. Общие указания 1.1. В настоящем сборнике содержатся нормы на разработку и перемещение грунтов и на сопутствующие работы в промышленном, жилищно-гражданском, транспортном и водохозяйственном строительстве, при сооружении линий электропередачи и связи, трубопроводов и др. Нормы на горно-вскрышные работы предусмотрены в сб. 2, на земляные конструкции гидротехнических сооружений — в сб. 36 элементных сметных норм на строительные конструкции и виды работ. 1.2. При пользовании сборником следует: способы производства работ, дальность перемещения грунта, характеристики землеройных машин и транспортных средств принимать по проектным данным с учетом указаний и рекомендаций, приведенных ниже в настоящей технической части; классификацию грунтов по трудности разработки производить, руководствуясь их краткой характеристикой, приведенной в табл. 1, 5 и 6. При этом среднюю плотность грунтов в естественном залегании, указанную в гр. 3 табл. 1, за определяющий показатель классификации принимать не следует. 1.3. В нормах, за исключением табл. 34-44 и 126, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным воздействием грунтовых вод. При разработке траншей для магистральных трубопроводов в пустынных и безводных районах из норм табл. 34-41 исключаются водоотливные установки. Затраты на разработку мокрых грунтов необходимо определять применением к нормам коэффициентов, приведенных в разд. 3 Технической части. Стоимость водоотливных работ при разработке грунтов следует исчислять только на объем грунта, лежащего ниже проектного уровня грунтовых вод. При водоотливе из котлованов площадью по дну до 30 м2 и траншей шириной по дну до 2м, за исключением траншей уличных и внеплощадочных коммуникаций, следует применять нормы, приведенные в табл. 88; при водоотливе из котлованов площадью по дну более 30 м2 из траншей шириной по дну более 2 м, а также из траншей для внеплощадочных и уличных коммуникаций должны составляться калькуляции на основании проектных данных о силе притока воды, продолжительности производства водоотливных работ и применяемых водоотливных средств. 1.4. Нормирование разработки выемок, каналов, котлованов и траншей в послойно залегающих грунтах разных групп по трудности разработки следует производить по соответствующим нормам на отдельные группы. Таблица 1-1 Распределение грунтов на группы по трудности разработки № п/п Наименование и краткая характеристика грунтов Сред- няя плот- ность в естест- венном зале- гании, кг/м3 Механизированная разработка грунтов Разра- ботка грунтов вруч- ную Разрых- ление мерзлых грунтов клин- бабой Нарезка про- резей в мерзлых грунтах баро- выми уста- новка- ми экскаваторами скрепе- рами бульдо- зерами грейде- рами грей- дер- элева- торами бури- льно- крано- выми маши- нами одно- ковшо- выми много- ковшо- выми ротор- ными при соору- жении магист- ральных трубо- про- водов 1 Алевролиты: а) низкой прочности 1500 IV — — — — — — — IVр — — б) малопрочные 2200 V — — — — — — — Vр — — 2 Ангидрит 2900 — — — — — — — — VI — — 3 Аргиллиты: а) плитчатые малопрочные 2000 V — — — — — — — Vр — — б) массивные средней прочности 2200 — — — — — — — — VI — — 4 Бокситы средней прочности 2600 — — — — — — — — VI — — 5 Вечномерзлые и мерзлые сезонно-протаивающие грунты: а) растительный слой, торф, заторфованные грунты; пески, супеси, суглинки и глины без примесей 1150 I — — — — — — — Iм Iм Iм 1750 II — — — — — — — Iм Iм Iм б) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве до 20% и валунов до 10% 1950 III — — — — — — — IIм IIм IIм в) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве более 20% и валунов более 10%, а также гравийно-галечные и щебенисто-дресвяные грунты 2100 III — — — — — — — IIIм IIIм IIIм 6 Галечно-гравийно-песчаные грунты (кроме моренных) при размере частиц: а) до 80 мм 1750 I — II II II III — — II — — б) свыше 80 мм 1950 II — III — III — — — III — — в) свыше 80 мм, с содержанием валунов до 10% 1950 III —

files.stroyinf.ru

СНиП IV-2-82 Сборник 1. Земляные работы, СНиП от 17 марта 1982 года №IV-2-82

СНиП IV-2-82

СМЕТНЫЕ НОРМЫ И ПРАВИЛА

Правила разработки и применения элементных сметных
норм на строительные конструкции и работы

Приложение. Сборники элементных  сметных норм
на строительные конструкции и работы. Том 1

СБОРНИК 1. ЗЕМЛЯНЫЕ РАБОТЫ

Дата введения 1984-01-01

РАЗРАБОТАН институтами: Гидропроект, Гидроспецпроект и ПК Гидромехпроект Минэнерго СССР; Главтранспроекта Минтрансстроя; В/О Союзводпроект Минводхоза СССР; НИПИЭСУнефтегазстроя; Ленаэропроект Министерства гражданской авиации; Фундаментпроект Минмонтажспецстроя СССР и Мосинжпроект Мосгорисполкома под методическим руководством НИИЭС Госстроя СССР и рассмотрен Отделом сметных норм и ценообразования в строительстве Госстроя СССР

РЕДАКТОРЫ — инженеры В. А. Лукичев, Н. И. Денисов, В. К. Шамаев (Госстрой СССР), инж. И. И. Григоров, канд. техн. наук В. Н. Ни, канд. экон. наук А. А. Солин (НИИЭС Госстроя СССР), Н. В. Пивоваров (Гидропроект Минэнерго СССР), С. И. Агуреев (Главтранспроект Минтрансстроя), Т. Н. Баукова (В/О Союзводпроект Минводхоза СССР), В. Ю. Яворский (НИПИЭСУнефтегазстроя), А. А. Коршунов (Мосинжпроект Мосгорисполкома), И. И. Цукерман (Ленаэропроект Министерства гражданской авиации), Л. Н. Шарыгин (Фундаментпроект Минмонтажспецстроя СССР), С. Н. Махлис (Мосгипротранс)

ВНЕСЕН Отделом сметных норм и ценообразования в строительстве Госстроя СССР

УТВЕРЖДЕН постановлением Государственного комитета СССР по делам строительства от 17 марта 1982 г. № 51

ВЗАМЕН глав IV части СНиП-65: 10 (вып.1, изд. 1977 г.), 10 (вып. 2, изд. 1965 г.), 13 (изд. 1971 г.), 14, 16, 17 (изд.1965 г.), 18, 39 (изд. 1966 г.)

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Общие указания

1.1. В настоящем cборнике содержатся нормы на разработку и перемещение грунтов и на сопутствующие работы в промышленном, жилищно-гражданском, транспортном и водохозяйственном строительстве, при сооружении линий электропередачи и связи, трубопроводов и др. Нормы на горно-вскрышные работы предусмотрены в сб. 2, на земляные конструкции гидротехнических сооружений — в сб. 36 элементных сметных норм на строительные конструкции и виды работ.

1.2. При пользовании сборником следует:

способы производства работ, дальность перемещения грунта, характеристики землеройных машин и транспортных средств принимать по проектным данным с учетом указаний и рекомендаций, приведенных ниже в настоящей технической части;

классификацию грунтов по трудности разработки производить, руководствуясь их краткой характеристикой, приведенной в табл. 1, 5 и 6. При этом среднюю плотность грунтов в естественном залегании, указанную в гр. 3 табл. 1, за определяющий показатель классификации принимать не следует.

1.3. В нормах, за исключением табл. 34-44 и 126, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным воздействием грунтовых вод.

При разработке траншей для магистральных трубопроводов в пустынных и безводных районах из норм табл. 34-41 исключаются водоотливные установки.

Затраты на разработку мокрых грунтов необходимо определять применением к нормам коэффициентов, приведенных в разд. 3 Технической части.

Стоимость водоотливных работ при разработке грунтов следует исчислять только на объем грунта, лежащего ниже проектного уровня грунтовых вод.

При водоотливе из котлованов площадью по дну до 30 м и траншей шириной по дну до 2 м, за исключением траншей для уличных и внеплощадочных коммуникаций, следует применять нормы, приведенные в табл. 88; при водоотливе из котлованов площадью по дну более 30 м, из траншей шириной по дну более 2 м, а также из траншей для внеплощадочных и уличных коммуникаций должны составляться калькуляции на основании проектных данных о силе притока воды, продолжительности производства водоотливных работ и применяемых водоотливных средств.

1.4. Нормирование разработки выемок, каналов, котлованов и траншей в послойно залегающих грунтах различных групп по трудности разработки следует производить по соответствующим нормам на отдельные группы.



Таблица 1-1

		Сред- няя плот- ность	Механизированная разработка грунтов								Раз- ра- бот- ка	Раз- рых- ле- ние	На- резка про- резей
№	Наименование и	в ес- тест-	экскаваторами			скре- пера-	буль- дозе-	грей- дера-	грей- дер-	бу- риль-	грун- тов	мерз- лых	в мерз-
п.п	краткая характеристика грунтов	вен- ном зале- гании, кг/м	одно- ковшо- выми	много- ковшо- выми	ротор- ными при соо- руже- нии магист- раль- ных трубо- про- водов	ми	рами	ми	эле- вато- рами	но- кра- но- вы- ми ма- ши- нами	вруч- ную	грун- тов клин- бабой	лых грун- тах баро- выми уста- нов- ками
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1	Алевролиты:
	а) низкой прочности	1500	IV	—	—	—	—	—	—	—	IV р	—	—
	б) малопрочные	2200	V	—	—	—	—	—	—	—	V р	—	—
2	Ангидрит	2900	—	—	—	—	—	—	—	—	VI	—	—
3	Аргиллиты:
	а) плитчатые малопрочные	2000	V	—	—	—	—	—	—	—	V р	—	—
	б) массивные средней прочности	2200	—	—	—	—	—	—	—	—	VI	—	—
4	Бокситы средней прочности	2600	—	—	—	—	—	—	—	—	VI	—	—
5	Вечномерзлые и мерзлые сезонно- протаивающие грунты:
	а) растительный слой, торф, заторфованные грунты	1150	I	—	—	—	—	—	—	—	I м	I м	I м
	пески, супеси, суглинки и глины без примесей	1750	II	—	—	—	—	—	—	—	I м	I м	I м
	б) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве до 20% и валунов до 10%	1950	III	—	—	—	—	—	—	—	II м	II м	II м
	в) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы, щебня в количестве более 20% и валунов более 10%, а также гравийно-галечные и щебенисто-дресвяные грунты	2100	III	—	—	—	—	—	—	—	III м	III м	III м
6	Галечно-гравийно- песчаные грунты (кроме моренных) при размере частиц:
	а) до 80 мм	1750	I	—	II	II	II	III	—	—	II	—	—
	б) свыше 80 мм	1950	II	—	III	—	III	—	—	—	III	—	—
	в) свыше 80 мм, с содержанием валунов до 10%	1950	III	—	—	—	III	—	—	—	III	—	—
	г) свыше 80 мм, с содержанием валунов до 30%	2000	IV	—	—	—	IV	—	—	—	IV	—	—
	д) свыше 80 мм, с содержанием валунов до 70%	2300	V	—	—	—	IV	—	—	—	V р	—	—
	е) свыше 80 мм, с содержанием валунов более 70%	2600	VI	—	—	—	IV	—	—	—	VII	—	—
7	Гипс	2200	V	—	III	—	—	—	—	—	V р	—	—
8	Глина:
	а) мягко- и тугопластичная без примесей	1800	II	II	II	II	II	II	II	I	II	III м	II м
	б) мягко- и тугопластичная, с примесью щебня, гальки, гравия или строительного мусора до 10%	1750	II	II	II	II	II	III	—	I	II	III м	II м
	в) мягко- и тугопластичная с примесью более 10%	1900	III	—	III	II	II	—	—	—	III	IV м	IV м
	г) полутвердая	1950	III	—	III	II	III	III	III	II	III	—	—
	д) твердая	1950- 2150	IV	—	III	—	III	—	—	II	IV	IV м	III м
9	Грунт растительного слоя:
	а) без корней кустарника и деревьев	1200	I	I	I	I	I	I	I	I	I	I м	I м
	б) с корнями кустарника и деревьев	1200	I	II	I	I	II	—	—	I	II	I м	I м
	в) с примесью щебня, гравия или строительного мусора	1400	I	II	II	I	II	—	—	—	II	II м	III м
10	Грунты ледникового происхождения (моренные):
	а) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10%	1600	I	—	—	—	I	—	—	—	I	—	—
	б) пески, супеси и суглинки при коэффициенте пористости или показателе консистенции до 0,5, глины при показателе консистенции более 0,5 и содержании частиц крупнее 2 мм до 10%	1800	II	—	—	—	II	—	—	—	II	—	—
	в) глины при показателе консистенции до 0,5 и содержании частиц крупнее 2 мм до 10%	1850	III	—	—	—	III	—	—	—	III	—	—
	пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции более 0,5 и содержании частиц крупнее 2 мм:
	г) до 35%	1800	II	—	—	—	II	—	—	—	II	—	—
	д) до 65%	1900	III	—	—	—	III	—	—	—	III	—	—
	е) более 65%	1950	IV	—	—	—	III	—	—	—	IV	—	—
	пески, супеси, суглинки и глины при коэффициенте пористости или показателе консистенции до 0,5 и содержании частиц крупнее 2 мм:
	ж) до 35%	2000	IV	—	—	—	III	—

docs.cntd.ru

Классификация грунтов по группам в строительстве таблица — MOREREMONTA

• Tweet
• Share 0
• Pinterest 0
• Email
• VKontakte

Классификация грунтов по группам. Виды грунтов

• I — категория — Песок, супесь, суглинок лёгкий (влажный), грунт растительного слоя, торф
• II — категория — Суглинок, гравий мелкий и средний, глина лёгкая влажная
• III — категория — Глина средняя или тяжёлая,разрыхлённая, суглинок плотный
• IV — категория — Глина тяжёлая. Вечномёрзлые сезонно промерзающие грунты:растительный слой,торф, пески, супеси, суглинки и глины
• V — категория — Крепкий глинистый сланец. Некрепкий песчаник и известняк. Мягкий конгломерат. Вечномёрзлые сезонно промерзающие грунты:супеси, суглинки и глины с примесью гравия,гальки,щебня и валунов до 10% по объёму,а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 30% по объёму.
• VI — категория — Сланцы крепкие.Песчаник глинистый и слабый мергелистый известняк. Мягкий доломит и средний змеевик. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму, а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 50% по объёму
•VII — категория — Сланцы окварцованные и слюдяные. Песчаник плотный и твёрдый мергелистый известняк. Плотный доломит и крепкий змеевик. Мрамор. Вечномёрзлые сезонно промерзающие грунты: моренные грунты и речные отложения с содержанием крупной гальки и валунов до 70% по объёму.

• Плывуны — содержат мелкие глинистые или песчаные частицы, разбавленные водой. Степень плывучести определяется по количеству воды в грунте.
Сыпучие грунты (песок, гравий, щебень, галька) состоят из слабосцепленных между собой частиц разного размера.
• Мягкие грунты — содержат слабосвязанные между собой частицы землистых пород (глинистых или песчано-глинистых).
Слабые грунты (гипс, глинистые сланцы и др.) состоят из слабосвязанных между собой частиц пористых пород.
• Средние грунты — (плотные известняки, плотные сланцы, песчаники, известковый шпат) состоят из связанных между собой частиц пород средней твердости.
• Крепкие грунты — (плотные известняки, кварцевые породы, полевые шпаты и др.) содержат связанные между собой частицы пород большой твердости.
Разрабатывать плывуны, сыпучие, мягкие и слабые грунты легко, но они требуют постоянного укрепления стенок шахты деревянными щитами с распорками. Средние и крепкие грунты разрабатывать тяжелее, но они не осыпаются и не требуют дополнительного крепления.
• Асфальт (от греч. άσφαλτος — горная смола) — смесь битумов (60-75 % в природном асфальте, 13-60 % — в искусственном) с минеральными материалами: гравием и песком (щебнем или гравием, песком и минеральным порошком в искусственном асфальте). Применяют для устройства покрытий на автомобильных дорогах, как кровельный, гидро- и электроизоляционный материал, для приготовления замазок, клеев, лаков и др. Асфальт может быть природного и искусственного происхождения. Часто словом асфальт называют асфальтобетон — искусственный каменный материал, который получается в результате уплотнения асфальтобетонных смесей. Классический асфальтобетон состоит из щебня, песка, минерального порошка (филера) и битумного вяжущего (битум, полимерно-битумное вяжущее; ранее использовался дёготь, однако он в настоящее время не применяется). Для разрушения (пропилки) асфальтовых покрытий существует такая техника в аренду

Согласно ГОСТ 25100-95 «Грунты. Классификация», все грунты по общему характеру структурных связей делятся на четыре класса:

I. Класс природных скальных грунтов (с жесткими структурными связями — кристаллизационными и цементационными) – магматические, метаморфические и прочные осадочные грунты.

II. Класс природных дисперсных грунтов (с механическими и водно0колоидными структурными связями) – рыхлые осадочные грунты.

III. Класс природных мерзлых грунтов (с криогенными структурными связями, т.е. с наличием льда и отрицательной температурой) – скальные и дисперсные грунты.

IV. Класс техногенных грунтов (с различными структурными связями, возникающими в результате деятельности человека) – скальные, дисперсные и мерзлые грунты.

Классы грунтов, согласно ГОСТ 25100-95, подразделяются на пять таксономических единиц по следующим признакам:

Группа – по характеру структурных связей (с учетом их прочности)

Подгруппа – по происхождению и условиям образования

Тип – по вещественному, т.е. химико-минеральному составу

Вид – по наименованию грунтов (с учетом размеров частиц и показателей свойств)

Разновидность – по количественным показателям состава, свойств и структуры грунтов.

Наименование грунтов должны содержать сведения об их геологическом возрасте. Например: «верхнечетвертичные суглинки», «палеогеновые глины» и т.п.

Основные признаки и критерии, по которым выделяются таксономические единицы для скальных и дисперсных грунтов, указаны в таблицах.

Классификация грунтов по ГОСТ 25100-95 распространяется на все грунты и является обязательной при производстве инженерно-геологических изысканий, проектировании и строительстве зданий и сооружений.

Класс природных скальных грунтов

Скальные грунты– магматические (гранит, диорит и др.), метаморфические (гнейс, кварцит и др.) и осадочные породы (известняки, кремнистые песчаники и др.). Классифицируются по прочности, по коэффициенту размягчаемости и по степени выветрелости. Эти грунты залегают в виде сплошного массива или трещиноватого слоя. Они несжимаемы, водоустойчивы, практически водонепроницаемы. Вода фильтруется только по трещинам.

Скальные грунты подразделяют по степени выветрелости на:

— монолитные – практически нетронутые выветриванием, слабовыветрелые (трещиноватые), залегающие в виде несмещенных глыб;

— выветрелые – сильно раздробленные, состоящие из мелких кусков.

Высокие прочностные свойства скальных грунтов объясняются наличием в их структурах кристаллических связей, которые возникают при раскристаллизации магмы, либо в результате цементизации рыхлых образований.

Полускальные грунты– трещиноватые, сильно выветрелые магматические породы, а также такие осадочные породы как гипс, мергель и др. Все эти породы по прочности достаточно устойчивы. Полускальные грунты в отличие от несжимаемых скальных, при обычных величинах давлений, передаваемых на них, обладают некоторой способностью пластически консолидироваться. Грунт под фундаментами зданий и сооружений в ряде случаев способен уплотняться.

Важной характеристикой полускальных грунтов является их недостаточная устойчивость к воде (размягчение и растворение). Например, гипс и каменная соль растворимы в воде, другие только размягчаются. После размягчения несущая способность грунтов уменьшается, изменяется величина сопротивления сдвигу.

Для многих полускальных грунтов важной особенностью является трещиноватость. Прочность отдельных образцов полускальных грунтов может дать ошибочное представление о прочности всего массива. Т.е. образцы грунтов могут обладать большой прочностью, а грунты в массиве, будучи рассечены многочисленными трещинами, могут быть неустойчивым основанием для сооружения.

Трещиноватость грунтов бывает различного происхождения и характера. Выделяют трещины, возникающие при горообразовании, трещины напластования, выветривания и др. Данные о трещиноватости можно получить с помощью бурения скважин, визуального изучения грунтов, а также путем опытного нагнетания в шурфы воды. Чем больше трещиноваты грунты, тем большее количество воды они поглощают.

Процесс выветривания приводит к механическому распаду полускальных грунтов и к химическому разложению их минералов, что приводит к снижению прочности грунтов.

ГРУНТЫ

На производство земляных работ большое влияние оказывают физико-механические свойства грунтов: средняя плотность, влажность, сила внутреннего сцепления частиц, разрыхляемость. Различают следующие виды грунтов.

Пески — сыпучая смесь зерен кварца и других минералов крупностью 0,25. 2 мм, образовавшаяся в результате выветривания горных пород.

Супеси — пески с примесью 5. 10% глины.

Гравий — горные породы, состоящие из отдельных скатанных зерен диаметром 2. 40 мм, иногда с некоторой примесью глинистых частиц.

Глины — горные породы, состоящие из чрезвычайно мелких частиц (менее 0,005 мм), с небольшой примесью мелких песчаных частиц.

Суглинки — пески, содержащие 10. 30% глины. Суглинки делятся на легкие, средние и тяжелые.

Лёссовидные грунты — содержат более 50% пылевидных частиц при незначительном содержании глинистых и известковых частиц. Лёссовидные грунты при наличии воды размокают и теряют устойчивость.

Плывуны — песчано-глинистые грунты, сильно насыщенные водой.

Растительные грунты — различные почвы с примесью 1 . 20% перегноя.

Скальные грунты — состоят из твердых горных пород.

Грунты в зависимости от трудности и способа их разработки делятся на категории (табл. 1).

При разработке грунт разрыхляется и увеличивается в объеме. Объем насыпи будет больше объема выемки, из которой грунт взят. Грунт в насыпи под действием собственного веса или механического воздействия уплотняется постепенно, поэтому различны значения первоначального процента увеличения объема (разрыхления) и процента остаточного разрыхления после осадки грунта (табл. 2).

moreremonta.info

Группы грунтов

Наименование и характеристика грунта	Средняя плотность, кг/см2	Используемая техника
I группа грунта
Галька и гравий размером до 80 мм	1700 — 1800
Грунт растительного слоя без корней и с корнями	1200
Лёсс естественной влажности рыхлый с примесью гравия и гальки	1600 — 1750	Грунторез 2086.31-51
Песок всех видов, в том числе с примесью щебня, гравия или гальки	1600 — 1700	Агрегат траншейный АТ
Солончак и солонец, мягкие	1600	Агрегат траншейный АТМ
Суглинок легкий и лессовидный	1700
Супесок всех видов, в том числе с примесью гравия, щебня или строительного мусора	1600 — 1900	Агрегат траншейный АТМ-11
Торф без корней и с корнями толщиной до 30 мм	600	Грунторез ЭТЦ 1609
Чернозем и каштановые земли естественной влажности	1300
Шлак котельный	750
II группа грунта
Галька и гравий размером более 80 мм с примесью булыг	1900
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня или гравия до 10%	1800
Грунт растительного слоя с примесью гравия, щебня или строительного мусора	1400	Грунторез 2086.31-51
Мерзлые грунты песчаные, предварительно разрыхленные	1750	Агрегат траншейный АТ
Суглинок с примесью гравия, щебня, булыг или строительного мусора	1750 — 1950	Агрегат траншейный АТМ
Строительный мусор рыхлый и слежавшийся		Агрегат траншейный АТМ-11
Торф с корнями толщиной более 30 мм	600	Грунторез ЭТЦ 1609
Чернозем и каштановые земли отвердевшие	1200
Щебень всякий, а также с примесью булыг	1750 — 1950
Шлак металлургический выветрившийся	1600
III группа грунта
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня, гравия или булыг более 10%	1950	Грунторез 2086.31-51
Глина тяжелая ломовая	1900	Агрегат траншейный АТ
Солончак и солонец, отвердевшие	1800	Агрегат траншейный АТМ
Строительный мусор сцементированный	1800	Агрегат траншейный АТМ-11
Шлак металлургический невыветрившийся	1800	Грунторез ЭТЦ 1609
IV группа грунта
Гипс мягкий	2200
Глина мореная с примесью до 30% валунов	1950
Глина сланцевая	1950
Глина твердая	2000	Грунторез 2086.31-51
Лёсс отвердевший	1800	Агрегат траншейный АТ
Мел мягкий	1550	Агрегат траншейный АТМ
Мореные грунты с валунами	2100	Агрегат траншейный АТМ-11
Опоки	1900
Скальные грунты предварительно разрыхленные	1800
Скальные грунты, не требующие разрыхления	1750
Трепел слабый	1500
V группа грунта
Мерзлые грунты глинистые и суглинистые	1850	Агрегат траншейный АТ

kopimash-pkt.ru

Группы грунтов: для смет, таблица, классификация

Понятия и критерии

Понятие происходит от немецкого слова, обозначающего основу или почву. Природные, такие как горные породы или почвы, а также техногенные различаются по своему составу и характеру структурных связей. По этим основаниям классифицируют. При нормировании строительных работ, определении их стоимости и для смет группы грунтов также делят по этим признакам.
По общему показателям различают четыре класса:

• скальный;
• дисперсный;
• мерзлый;
• техногенный.

По группам классификация грунтов, входящих в классы, различается по степени прочности структурных связей.

Виды

1 группа грунтов – это природные скальные с жесткими кристаллизационными или цементационными связями. Сюда же относят и полускальные. Они имеют ряд особенностей и характеристик: по пределу прочности, по плотности скелета, выветрелости, размягчаемости, засоленности, растворимости, водопроницаемости, структуре, текстуре и температуре.

несколько слоев поверхностного грунта

2 группа грунтов – это природные дисперсные со связями воднокаллоидными или механическими, а именно связные осадочные. Здесь идет разделение в зависимости от: гранулометрического состава, пластичности, однородности, текучести, степени набухания, проседания, водонасыщения, пористости, плотности, выветрелости, истираемости, содержания органического вещества, степени разложения, зольности, пучения и температуры.

Правила и нормы

Проведение инженерно-конструкторских и строительно-монтажных работ, расчеты расходов и нормирование определяется в сборниках строительных норм и правил.

В Сборнике 1 «Земляные работы» от 1 января 1984 года установлены нормы в разных сферах строительства, а также стоимость и нормирование в зависимости от видов.

Видео — Консультации у геологов перед строительством дома

ecology-of.ru

Классификация грунтов

Магматические породы мелкозернистые невыветрелые исключительной прочности (диабазы, габбро, диориты, джеспилиты, порфириты и др.) и метаморфические породы мелкозернистые невыветрелые исключительной прочности (кварциты и др.), сливные кварцы, титано-магнетитовые руды	11	f ³ 19
Магматические породы мелкозернистые невыветрелые очень прочные (диабазы, диориты, базальты, граниты, андезиты и др.) и метаморфические породы мелкозернистые невыветрелые очень прочные (кварциты, роговики и др.)	10	19 > f ³ 17
Кремень, кварцитовые песчаники, известняки невыветрелые исключительной прочности, мелкозернистые магнетитовые и магнетито-гематитовые железные руды		17 > f ³ 15
Магматические породы среднезернистые невыветрелые и слабовыветрелые прочные (граниты, диабазы, сиениты, порфириты, трахиты и др.) и метаморфические породы среднезернистые невыветрелые прочные (кварциты, гнейсы, амфиболиты и др.)	9	15 > f ³ 12
Песчаники мелкозернистые окварцованные, известняки и доломиты очень прочные, мраморы очень прочные, кремнистые сланцы, кварциты с заметной сланцеватостью, окремнелые бурые железняки, мелкозернистые свинцово-цинковые и сурмяные руды с кварцем, прочные медноникелевые, магнетитовые и герматитовые руды		12 > f ³ 10
Конгломераты и брекчии прочные на известковом цементе, доломиты и известняки прочные, песчаники прочные на кварцевом цементе, колчеданы, мартито-магнетитовые руды, крупнозернистые магнетито-гематитовые железистые руды, бурые железняки, хромитовые руды, меднопорфировые руды	8	10 > f ³ 8
Магматическое породы крупнозернистые невыветрелые и слабовыветрелые (граниты, сиениты, змеевики и др.) и метаморфические породы крупнозернистые невыветрелые (кварцево-хлоритовые сланцы и др.)		8 > f ³ 7
Аргиллиты и алевролиты прочные, магматические породы выветрелые (граниты, сиениты, диориты, змеевики и др.) и метаморфические породы выветрелые (сланцы и др.), известняки невыветрелые средней прочности, сидериты, магнезиты, мартитовые руды, медный колчедан, ртутные руды, кварцевые полиметаллические руды (пириты, галениты, халькопириты, пироксены), хромитовые руды в серпентинитах, апатитонифелиновые руды, бокситы прочные	7	7 > f ³ 5
Известняки и доломиты слабовыветрелые средней прочности, песчаники на глинистом цементе, метаморфические породы среднезернистые выветрелые (сланцы слюдистые и др.), бурые железняки, глинозернистые руды, ангидриты, крупнозернистые сульфидные свинцово-цинковые руды	6	5 > f ³ 4
Известняки и доломиты выветрелые средней прочности, мергель средней прочности, метаморфические породы крупнозернистые средней прочности (глинистые, углистые, песчанистые и тальковые сланцы), пемза, туф, лимониты, конгломераты и брекчии с галькой из осадочных пород на известняково-глинистом цементе	5	4 > f ³ 3
Антрациты, крепкие каменные угли, конгломераты и песчаники средней прочности, алевролиты и аргиллиты средней прочности, опоки невыветрелые средней прочности, малахиты, азуриты, кальциты, туфы выветрелые, крепкая каменная соль	5	3 > f ³ 2
Аргиллиты и алевролиты малопрочные, опоки выветрелые средней прочности, известняки и доломиты выветрелые малопрочные, валунные грунты, каменный уголь средней крепости, крепкий бурый уголь	4	2 > f ³ 1,5
Глины карбонатные твердые, мел плотный, гипс, мелоподобные породы малопрочные, ракушечник слабо сцементированный, гравийные, галечниковые, дресвяные и щебенистые грунты с валунами. Каменный уголь мягкий, отвердевший лесс, бурый уголь, трепел, мягкая каменная соль, глины и суглинки твердые и полутвердые, содержание до 10 % гальки, гравия или щебня	3	1,5 > f ³ 1
Глины и суглинки без примесей гальки, гравия или щебня туго- и мягкопластичные, галичниковые, гравийные, щебенистые грунты плотного сложения, пески гравелистые, грунты с корнями и с примесями, шлак слежавшийся	2	1 > f ³ 9
Пески, грунты растительного слоя без корней и примесей, торф без корней, доломитовая мука, шлак рыхлый, рыхлые гравийные, галечниковые, дресвяные и щебенистые грунты, строительный мусор слежавшийся	1	0,9 > f ³ 0,5
Рыхлые известняковые туфы, лесс, суглинки лессовидные, супеси и песок без примесей или с примесью щебня, гравия или строительного мусора. Пески-плывуны		0,5 > f ³ 0,4

studfile.net

Группы грунтов

Наименование и характеристика грунта	Средняя плотность, кг/см2	Используемая техника
I группа грунта
Галька и гравий размером до 80 мм	1700 — 1800
Грунт растительного слоя без корней и с корнями	1200
Лёсс естественной влажности рыхлый с примесью гравия и гальки	1600 — 1750	Грунторез 2086.31-51
Песок всех видов, в том числе с примесью щебня, гравия или гальки	1600 — 1700	Агрегат траншейный АТ
Солончак и солонец, мягкие	1600	Агрегат траншейный АТМ
Суглинок легкий и лессовидный	1700
Супесок всех видов, в том числе с примесью гравия, щебня или строительного мусора	1600 — 1900	Агрегат траншейный АТМ-11
Торф без корней и с корнями толщиной до 30 мм	600	Грунторез ЭТЦ 1609
Чернозем и каштановые земли естественной влажности	1300
Шлак котельный	750
II группа грунта
Галька и гравий размером более 80 мм с примесью булыг	1900
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня или гравия до 10%	1800
Грунт растительного слоя с примесью гравия, щебня или строительного мусора	1400	Грунторез 2086.31-51
Мерзлые грунты песчаные, предварительно разрыхленные	1750	Агрегат траншейный АТ
Суглинок с примесью гравия, щебня, булыг или строительного мусора	1750 — 1950	Агрегат траншейный АТМ
Строительный мусор рыхлый и слежавшийся		Агрегат траншейный АТМ-11
Торф с корнями толщиной более 30 мм	600	Грунторез ЭТЦ 1609
Чернозем и каштановые земли отвердевшие	1200
Щебень всякий, а также с примесью булыг	1750 — 1950
Шлак металлургический выветрившийся	1600
III группа грунта
Глина жирная мягкая или насыпная, слежавшаяся с примесью щебня, гравия или булыг более 10%	1950	Грунторез 2086.31-51
Глина тяжелая ломовая	1900	Агрегат траншейный АТ
Солончак и солонец, отвердевшие	1800	Агрегат траншейный АТМ
Строительный мусор сцементированный	1800	Агрегат траншейный АТМ-11
Шлак металлургический невыветрившийся	1800	Грунторез ЭТЦ 1609
IV группа грунта
Гипс мягкий	2200
Глина мореная с примесью до 30% валунов	1950
Глина сланцевая	1950
Глина твердая	2000	Грунторез 2086.31-51
Лёсс отвердевший	1800	Агрегат траншейный АТ
Мел мягкий	1550	Агрегат траншейный АТМ
Мореные грунты с валунами	2100	Агрегат траншейный АТМ-11
Опоки	1900
Скальные грунты предварительно разрыхленные	1800
Скальные грунты, не требующие разрыхления	1750
Трепел слабый	1500
V группа грунта
Мерзлые грунты глинистые и суглинистые	1850	Агрегат траншейный АТ

ufa.kopimash-pkt.ru

Глубинное уплотнение энергией взрыва намывных грунтов Западной Сибири в основаниях нефтегазовых объектов | Коновалов

Кушнир С.Я., Горковенко А.И. Линейные сооружения в условиях вечномерзлых грунтов и организация геокреологического мониторинга // Теория и практика оценки состояния крио-сферы земли и прогноз ее изменений. Тр. междунар. конф. Тюмень: ТюмГНГУ, 2006. С. 264-265.

ГОСТ 25100-95. Грунты. Классификация / МНТКС. М.: Изд-во стандартов, 1995.

Крутов В.И. Основания и фундаменты на просадочных грунтах. Киев: Будивельник, 1982.

Кушнир С.Я. Об использовании намывных территорий под строительство в Западной Сибири // Перспективы и экономика строительства на намывных территориях: сб. тр. республ. научн.-техн. конф. Киев, 1980.

Кушнир С.Я. Намывные грунты как основания зданий и ссоружений (на примере Западной Сибири): дисс. … д-ра техн. наук. Тюмень, 1985.

Дудлер И.В. Оценка плотности намытых песков методами ударного зондирования и радиоактивных измерений // Механизированное уплотнение грунтов в строительстве. М.: Госстройиздат, 1982. С. 86-91.

Абелев Ю.М., Крутов В.И. Возведение зданий и сооружений на насыпных грунтах. М.: Госстройиздат, 1962.

Кушнир С.Я., Чурманов В.Л. Исследование эффективности методов уплотнения намывных грунтов в условиях Западной Сибири // Развитие прогрессивных методов градостроительства в сложных природных условиях: сб. тр. научн. конф. Нижневартовск, 1982.

Кушнир С.Я. К вопросу использования намывных территорий в качестве оснований сооружений // Вопросы теории и практики в строительной науке и производстве: сб. тр. научн. конф. Тюмень, 1980.

Иванов П.Л. Уплотнение малосвязных грунтов взрывом. М.: Недра, 1983.

Иванов П.Л. Уплотнение несвязных грунтов взрывом. Л.: Стройиздат, 1967.

Kushnir S.Ya., Gorkovenko A.I. Lineynyye sooruzheniya v usloviyakh vechnomerzlykh gruntov i organizatsiya geokriologicheskogo monitoringa // Teoriya i praktika otsenki sostoyaniya kriosfery zemli i prognoz ee izmeneniy. Tr. mezhdunar. konf. (Line Facilities in Permafrost Conditions and Arrangement of Geocryological Monitoring // Theory and Practice of Assessing the State of Cryosphere of Earth and Forecast of Changes in it. Proc. Int. conf.) Tyumeny: TyumGNGU, 2006. P. 264-265.

GOST 25100-95. Grunty. Klassifikatsiya (Soils. Classification) / MNTKS. Moscow: Izdatelystvo standartov, 1995.

Krutov V.I. Osnovaniya i fundamenty na prosadochnykh gruntakh (Basements and Foundations in Subsiding Soils). Kiev: Budivelynik, 1982.

Kushnir S.Ya. Ob ispolyzovanii namyvnykh territoriy pod stroitelystvo v Zapadnoy Sibiri // Perspektivy i ekonomika stroitelystva na namyvnykh territoriyakh: sb. tr. respubl. nauchn.-tekhn. konf. (About Use of Hydraulic-Fill Territories for Construction in West Siberia // Prospects and Economics of Construction on Hydraulic-Fill Territories: Proc. of Republ. Scient.-Techn. Conf.). Kiev, 1980.

Kushnir S.Ya. Namyvnye grunty kak osnovaniya zdaniy i sooruzheniy (na primere Zapadnoy Sibiri): diss. … d-ra tekhn. nauk (Hydraulic-Fill Soils as Foundations of Buildings and Constructions (on the example of West Siberia): Diss. …D-r Tech. Sci). Tyumeny, 1985.

Dudler I.V. Otsenka plotnosti namytykh peskov metodami udarnogo zondirovaniya i radioaktivnykh izmereniy // Mekhanizirovannoye uplotneniye gruntov v stroitelystve (Evaluation of the Hydraulic-Fill Sand Density by Percussive Probing and Radioactive Measurement Techniques // Mechanized Compacting of Soils in Construction). Moscow: Gosstroyizdat, 1982. P. 86-91.

Abelev Yu.M., Krutov V.I. Vozvedeniye zdaniy i sooruzheniy na nasypnykh gruntakh (Construction of Buildings and Structures on the Fills). Moscow: Gosstroyizdat, 1962.

Kushnir S.Ya., Churmanov V.L. Issledovaniye effektivnosti metodov uplotneniya namyvnykh gruntov v usloviyakh Zapadnoy Sibiri // Razvitiye progressivnykh metodov gradostroitelystva v slozhnykh prirodnykh usloviyakh: sb. tr. nauchn. konf. (Analysis of Effectiveness of Hydraulic-Fill Soil Compacting Methods under West Siberia Conditions // Development of Progressive Town Planning and Building Methods in complicated Environmental Conditions: Proc. Scient. Conf.). Nizhnevartovsk, 1982.

Kushnir S.Ya. K voprosu ispolyzovaniya namyvnykh territoriy v kachestve osnovaniy sooruzheniy // Voprosy teorii i praktiki v stroitelynoy nauke i proizvodstve: sb. tr. nauchn. konf. (About Use of Hydraulic-Fill Territories as Foundations of Constructions // Theoretical and Practical Aspects in the Construction Science and Production: Proc. Scient. Conf.). Tyumeny, 1980.

Ivanov P.L. Uplotneniye malosvyaznykh gruntov vzryvom (Use of Explosion to Compact Loose Grounds). Moscow: Nedra, 1983.

Ivanov P.L. Uplotneniye nesvyaznykh gruntov vzryvom (Compacting Loose Grounds with Explosion). Leningrad: Stroyizdat, 1967.

Типы почв

Почва представляет собой смесь песка, гравия, ила, глины, воды и воздуха. Суммы этих ингредиенты, которые определяют его «сцепляемость» или то, насколько хорошо почва будет держаться вместе. Связный грунт не крошится. Его можно легко формовать во влажном состоянии и трудно разбить при высыхании. Глина — очень мелкозернистая почва, очень связная.Песок и гравий конечно зернистые почвы, имеющие небольшую связность и часто называемые зернистыми . Вообще говоря, чем больше глины в выкапываемой почве, тем лучше стены траншеи выдержат.

Еще одним фактором связности почвы является вода. Почва, заполненная водой, называется насыщенный . Насыщенная почва плохо держится и особенно опасна при выемке грунта. Работа.Однако может быть и обратное. Почва, в которой мало или совсем нет воды он или сушка в духовке , может легко крошиться и не будет скрепляться при выемке грунта.

Почва тяжелая. Кубический фут может весить до 114 фунтов, а кубический ярд может весит более 3000 фунтов — столько же, сколько пикап! Большинство рабочих не осознают сила, которая поразит их, когда произойдет обвал.Человек, похороненный всего на несколько футов почвы может испытывать достаточное давление в области груди, чтобы предотвратить легкие расширение. Удушье может наступить всего за три минуты. Более тяжелые почвы может раздавить и исказить тело за считанные секунды. Неудивительно, что в окопах влекут за собой так много смертей и неизлечимых травм.

OSHA классифицирует почвы по четырем категориям: Solid Rock, Type A, Type B и Type C. Solid Rock является наиболее устойчивым, а грунт типа C — наименее устойчивым. Почвы набраны не только по тому, насколько они сплочены, но и по условиям, в которых они находятся. Устойчивая порода практически недостижима при рытье траншеи. Это потому что выемка породы обычно требует бурения и взрывных работ, которые разрушают рок, делая его менее устойчивым.

Почва типа A может быть глиной, илистой глиной или песчаной глиной.

Грунт не может считаться типом А, если он имеет трещины (трещины) или существуют другие условия, которые могут отрицательно влияют на него, например:

• подвержены вибрации от интенсивного движения, забивки свай или аналогичных воздействий
• ранее были нарушены / раскопаны
• , где он является частью многослойной системы, где менее устойчивая почва находится в нижней части раскопки с более устойчивыми грунтами наверху.
• с учетом других факторов, которые могут сделать его нестабильным, например, наличие земли вода или условия замораживания и оттаивания.

Многие сотрудники, отвечающие за соблюдение OSHA, считают, что строительное оборудование на площадке создает достаточно вибраций, чтобы любой почве не было присвоено значение «А».Если вибрации могут быть почувствовал, стоя рядом с раскопками, компетентному человеку следует подумать о понижении Тип почвы A для типа B или C.

Грунты типа B включают как связные, так и несвязные грунты. Это илы, супеси, средние глины и неустойчивые породы. Почвы, которые могут классифицируются как A, но имеют трещины или подвержены вибрации, также могут быть классифицированы как почвы «Б».

Почвы типа C являются наиболее нестабильными (и, следовательно, наиболее опасными) из четырех почв. типы. Их легко узнать по непрерывному осыпанию стенок раскопки. Если почва затоплена или вода просачивается по бокам котлована, это, вероятно, почва марки «С». Почва может быть отнесена к типу C, если раскопки ведутся «слоистые» почвы, где разные типы почв лежат друг на друге.Когда нестабильный Тип почвы находится под стабильным типом почвы в выемке, самое слабое звено скоро уступить дорогу.

Во многих строительных проектах грунт, который выкапывают, был ранее нарушенным . Это означает, что почва выкапывалась или перемещалась в прошлом. Это еще один фактор грамотный человек должен учитывать при наборе почв.Ранее нарушенные почвы редко такой же прочный, как ненарушенная почва, и обычно относится к почве «C». Ранее беспокоили почва обычно находится над существующими коммуникациями, такими как вода, канализация, электрические и газовые линии. Это делает работу вокруг этих утилит более опасной из-за нестабильности характер почвы. Большая часть раскопок ведется на полосах отвода, где почва почти всегда относится к типу C.Из-за того, где мы копаем, это важно понимать, что после того, как земля была выкопана, она никогда не будет возвращена к тому, как он образовался естественным образом.

Согласно подразделу P 1926 года, Приложение A (c) (2), компетентное лицо должно типировать почвы, используя как минимум один тест visual и один ручной тест . Визуальный тест может включать осмотр почвы по мере ее удаления и осмотр куча отвалов, а также цвет и состав стен котлована.Ручной тест означает работа с почвой либо руками, либо инструментом, предназначенным для измерения прочность почвы. Например, если вы можете раскатать землю в руках в длинный «червяк» или ленты, почва является связной и может быть классифицирована как A или B, в зависимости от других условия. Одним из полезных инструментов для измерения прочности грунта является пенетрометр . Когда вы вдавливаете этот инструмент в образец почвы, он измеряет его неограниченное сжатие. прочность в тоннах на квадратный фут (тсф).

Независимо от используемых методов типирование почв должно выполняться компетентным лицо до входа в раскоп . Чем слабее почва, тем больше потребность в защитных системах.

Примечание. Если вы не уверены в типе почвы, ВСЕГДА принимайте грунт типа C.

Основы классификации почв для инженерной геологии

Полный текст статьи можно найти здесь.

Что бы ни строили, оно прочно лишь настолько, насколько прочно почва или камень, на котором оно стоит. Для фундаментальных инженеров знание механики грунта важнее, чем когда-либо, поскольку мы рискуем работать в местах с низким качеством и даже неизвестными почвенными условиями.

Что такое почва?

Посмотрите внимательно на грязь под ногами. Вы стоите на минеральных частицах, образовавшихся из разложившейся породы. Скала разрушается из-за выветривания (воздух, лед, ветер и вода) и химических процессов.Почва также включает воздух, воду или органические материалы, полученные в результате разложения растительности. (И другие живые существа, такие как птицы и жуки.)

Основные типы грунтов

Существует четыре основных типа почв:

Песок

Песок состоит из крошечных кусочков выветрившейся породы (обычно гранита, известняка и кварца). Неспособность удерживать воду и недостаток питательных веществ делают его плохим выбором для выращивания большинства видов растений. Однако кокосы и дыни лучше всего выращивать на песчаной почве.Песок лучше всего использовать для дренажных систем.

Ил

Ил в основном встречается у воды — например, у рек и озер. Это потому, что этот тип почвы легко перемещается токами. Ил состоит из минеральных частиц, которые крупнее песка, но мельче глины. Поскольку он тонкий и гладкий, он хорошо удерживает воду — особенно по сравнению с песком. Ил довольно плодороден и часто используется для улучшения качества почвы, используемой для выращивания сельскохозяйственных культур.

Глиняная почва

Глина — полярная противоположность песка.Внутри него мало или совсем нет воздуха, из-за чего частицы плотно сбиваются вместе. Он легко удерживает воду, что делает его липким. Но высушите его, и он будет очень гладким. Очевидно, идеальный выбор для изготовления вазы, но для дренажа он не подходит. Это самая плотная из почв, и у корней растений нет места для расширения и роста.

Суглинок

Суглинок — это комбинация трех других типов почвы. Он содержит лучшие качества ила, песка и глины. Он может удерживать влагу, содержит здоровое количество питательных веществ, но не настолько плотен, чтобы не дать корням разрастаться.Она идеально подходит для сельского хозяйства и поэтому называется сельскохозяйственная почва .

Как классифицируется почва?

Единая система классификации почв (USCS)

Единая система классификации почв (USCS) — это стандартизированный способ для инженеров-геологов описывать почву. Классификация используется при проектировании строительных проектов, таких как мосты, подпорные стены и здания. Эта более точная классификация основана на анализе гранулометрического состава и тестировании образцов почвы с пределов Аттерберга на предлагаемом участке.

Модифицированная унифицированная система (MUD)

Процедура модифицированной унифицированной системы (MUD) включает визуальное и ручное исследование образцов почвы на предмет текстуры, пластичности и цвета. Описания почвы основаны на суждении лица, производящего описание. Классификационные испытания предназначены не для проверки описания, а для получения дополнительной информации для анализа проблем проектирования грунта или для возможного использования грунта в качестве строительного материала.

Эта система предназначена для обеспечения наилучшего описания образца почвы для тех, кто участвует в процессах планирования, проектирования, строительства и технического обслуживания.

Характеристики почвы

Есть много разных способов определить, как почва будет работать. Здесь мы определяем некоторые из этих характеристик:

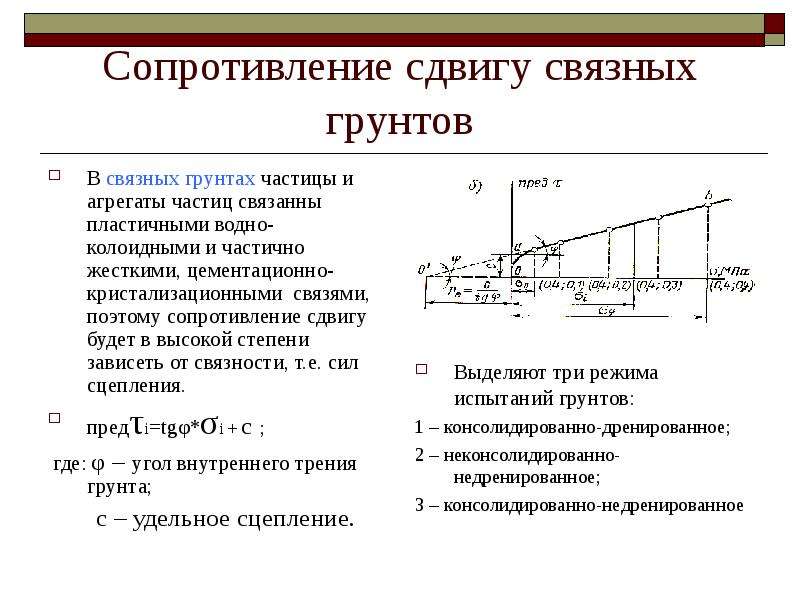

Прочность на сдвиг

Прочность на сдвиг — это мера того, сколько силы может выдержать грунт, прежде чем он обрушится на себя.

Проницаемость

Проницаемость описывает, насколько легко вода проходит через почву.

Сжимаемость

Сжимаемость описывает, насколько легко объем почвы уменьшается при воздействии механических нагрузок. Скорость уплотнения также важна, так как оседание конструкции находится в пределах, продлевающих срок ее службы и долговечность.

Консолидация

Пустоты в почве — это карманы воздуха и воды в почве.Уплотнение — это сжатие, которое возникает, когда к почве прилагается постоянное давление и вода из пустот вытесняется. Эта характеристика обычно относится к илам и глинам. Глины, насыщенные водой, затвердевают медленно из-за низкой проницаемости.

Уплотнение отличается от уплотнения. Уплотнение происходит, когда плотность ненасыщенного грунта увеличивается, потому что воздух выталкивается из пустот. Уплотнение почвы происходит, когда ее плотность увеличивается, потому что вода сливается из пустот.

Прочая информация для описания почв

Вы можете увидеть кучу коричневой грязи, но инженер по фундаменту видит (и проверяет) гораздо больше.

Цвет

Описание цвета ограничено двумя цветами. Примеры цвета почвы: коричневый, черный, серый и красный. Если почва состоит из трех и более цветов, ее следует охарактеризовать как разноцветную или крапчатую. Затем отмечаются два преобладающих цвета.

Влажность

Внутренняя влажность почвы описывается как сухая, влажная или влажная.

Пластичность

Грунт описывается как очень пластичный, пластичный, малопластичный или непластичный. Образец почвы должен быть во влажном или влажном состоянии для определения пластичности. Проверить пластичность довольно просто:

Возьмите небольшой образец влажной почвы и скатайте из него проволочную полосу толщиной около 3 мм. Если вы вообще не можете формировать полоску, значит, она не пластиковая. Если вы можете сформировать полоску, но она легко ломается, значит, она низкопластичная. Он пластиковый, если вы можете сформировать полоску, но если вы ее сломаете, вы не сможете сформировать ее снова.Наконец, если сформированную вами полосу нелегко сломать, и один и тот же образец может быть сформирован в полосу много раз, это считается очень пластичным.

Структура

Структура почвы описывается как трещиноватая, блочная или слоистая.

Трещина

Может быть сломан по визуальным трещинам с небольшим сопротивлением.

Блочный

Почву легко разбить на угловатые комки. Эти комки не могут быть далее разрушены (без чрезмерного давления).

Стратифицированный

Различные почвы наслоены друг на друга. Это могут быть разные цвета или типы почв. Слои толщиной менее четверти дюйма описываются как ламинированные . Мелкозернистые слои обозначены как varved .

Форма частиц

Крупнозернистые почвы описываются как угловатые, полуугловые, полукруглые или округлые. Описание мелкозернистых грунтов не включает угловатость или форму частиц.

Подождите … Еще

Следует включить любые дополнительные описательные термины, которые считаются полезными для идентификации почвы, например известняк и цементированный .

Известняк

Этот тип почвы с высоким содержанием карбоната кальция и магния идеально подходит для выращивания винограда для производства вина.

Цементированный

Химический агент, такой как карбонат кальция, удерживает вместе частицы цементированной почвы.Маленькие образцы зацементированного грунта вручную не растолочь в порошок пальцами.

Классификация OSHA

Управление по охране труда и здоровья (OSHA) классифицирует почву как тип A, тип B или тип C. Почему им это нужно? Потому что каждый год 40 строителей погибают при обрушении траншей. Знание типа почвы и принятие надлежащих мер предосторожности до того, как они начнут копать, буквально спасают жизни.

Почва типа A — самая безопасная для выемки.Почва типа С опасна.

Простой и достаточно надежный способ определить тип грунта — проверить его сцепление. (Почва связная или зернистая. Связная почва слипается. В липкой почве больше глины.) Чтобы оценить прочность на сжатие почвы, воткните в нее большой палец. Вам действительно нужно очень постараться, чтобы сделать вмятину в почве типа А. Ваш большой палец опустится примерно до конца большого пальца, если это тип B. Если ваш большой палец полностью погрузится в образец почвы, это тип C.

Грунт типа А

Грунт типа А имеет прочность на сжатие не менее 1,5 тонны на квадратный фут. Он не имеет трещин и через него не просачивается вода. Он не должен вибрировать от сваебойных машин или интенсивного движения транспорта.

Тип B

Грунт типа B не слипается так сильно, как грунт типа A. Его прочность на сжатие составляет от 0,5 до 1,5 тонн на квадратный фут.

Тип C Грунт

типа C очень нестабилен, потому что его частицы не слипаются, и он имеет низкую прочность на сжатие, равную или меньшую 0.5 тонн на квадратный фут. Любая почва, через которую просачивается вода, классифицируется как тип C.

Проверить сейчас; Сохранить позже

Инженер по фундаменту отвечает за определение состояния почвы на стройплощадке. Инвестирование в скучную программу тестирования может предотвратить дорогостоящие отказы или чрезмерно консервативный дизайн. Потратив несколько тысяч долларов, можно сэкономить сотни тысяч долларов на проектировании и строительстве.

Больше, чем грязь

Эта куча грязи на стройплощадке имеет решающее значение для планирования и проектирования проекта.Инженер по фундаменту должен точно определить конкретные характеристики грунта. От этого зависит безопасность построек, построенных на этой почве.

Полный текст статьи можно найти здесь.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов. «

Рассел Бейли, П.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по вашей компании

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком с

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

очень понравился. «

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее визуальное представление

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

— «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

легко и доступно

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание действительно потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать ».

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы высоко рекомендовал

вам на любой PE нужно

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

регламентов. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

аттестация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! »

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким, а

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

»Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, П.Е.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Строительство курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предлагали курс

поможет по моей линии

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход, когда я могу зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея заплатить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Данные классификации почв — EnviroTech Services

Контрольный список для полевых описаний почв

Рой В. Симонсон. Основными источниками являются Справочники 18 и 436 Министерства сельского хозяйства США.

ОБЩАЯ ИНФОРМАЦИЯ И НАСТРОЙКИ
ИДЕНТИФИКАЦИЯ: Название серии почв или более широкого класса, насколько возможно конкретное.
ФИЗИОГРАФИЯ: Например, тилловая равнина, высокая терраса, пойма.
ОСНОВНЫЕ МАТЕРИАЛЫ: Общие свойства, такие как известняковая глинистая тилла или остатки гранита.
НАКЛОН: приблизительный уклон.
ПОКРЫТИЕ РАСТЕНИЙ: Растительность на участке, такая как дубово-гикориевый лес, кукуруза, пастбище.
СОСТОЯНИЕ ВЛАЖНОСТИ: Условия в данный момент, такие как влажный, влажный, сухой.
ЗАМЕЧАНИЯ: другие характеристики, такие как каменистость, соленость или глубина до грунтовых вод; не применимо и не наблюдается везде.

ОПИСАНИЕ ОТДЕЛЬНЫХ ГОРИЗОНТОВ
ОБОЗНАЧЕНИЕ: См. Гипотетический профиль почвы, Лист данных 36.
ГЛУБИНА: см (или дюймы) от вершины горизонта и от поверхности органической почвы.
ТОЛЩИНА: Средняя, ​​например 15 см, плюс диапазон, например 10-20 см.
ГРАНИЦА: Нижняя по четкости: резкая, четкая, постепенная или размытая; а по топографии: гладкие, волнистые, неровные или ломаные.
ЦВЕТ: Запишите цвета как влажных, так и сухих образцов, если это возможно, но всегда для влажных условий. Используйте буквенно-цифровые обозначения из таблиц цветов почвы Munsell, например, lOYR 5/4. Запишите пятнышки (пятна одного цвета в матрице другого цвета) по количеству: мало, часто, много; по размеру: мелкие, средние, крупные; а что касается контраста: слабый, отчетливый, заметный.
ТЕКСТУРА: Классы должны показывать относительные пропорции разделения песка, ила и глины. См. Треугольный график, показывающий текстуры, Лист данных 37.2.
СТРУКТУРА: Опишите естественные единицы по степени (отчетливости): слабая, умеренная, сильная; по размеру: очень мелкие, мелкие, средние, грубые, очень крупные; а по типу: пластинчатый, призматический, блочный, зернистый. Без пешеходов горизонт может быть как одноблочным, так и массивным.
СОГЛАСОВАНИЕ: когезия, адгезия и устойчивость образцов к деформации и разрыву.В мокром состоянии: нелипкий, слегка липкий, липкий или очень липкий; также: непластичный, слегка пластичный, пластиковый или очень пластичный. Во влажном состоянии: рыхлый, очень рыхлый, рыхлый, твердый, очень твердый или чрезвычайно твердый.
В сухом виде: рыхлый, мягкий, слегка твердый, твердый, очень твердый или чрезвычайно твердый.
КОРНИ: количество наблюдаемых корней: несколько, общие или многие; и размеры: мелкий, средний или крупный.
ПОРЫ: количество пор, наблюдаемых в полевых условиях: несколько, обычные или много; размеры: очень мелкие, мелкие, средние или крупные; и формы: неправильные, трубчатые или везикулярные.
РЕАКЦИЯ: pH измеряется с помощью полевого комплекта.
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ: другие особенности, если они присутствуют, такие как железные или карбонатные конкреции (используйте те же классы содержания и размеров, что и для корней), вскипание с разбавленной HCI, кротовины (заполненные норы животных), цементация (слабая, сильная, затвердевшая) и каменные линии. .

Введение в систему оценки массы слабых горных пород (W-RMR)

и используется в качестве исходных данных для эмпирических рекомендаций по наземной поддержке

исправлений для использования на подземных золотых приисках в Неваде

, представленных Уорреном (2016) и Уорреном и Каллу (2016).

Авторы считают, что этот всеобъемлющий, но не чрезмерно сложный подход к классификации

приведет к более надежному использованию существующих инструментов эмпирического проектирования и облегчит

разработку будущих эмпирических соотношений для использования в

некачественных горных массивах.

Благодарности Это исследование финансировалось Национальным институтом охраны труда и техники безопасности (NIOSH) по контракту №

.

200-2011-39965.Авторы хотели бы поблагодарить Barrick Gold

Corporation и Newmont Mining Corporation за предоставление доступа

к их подземным рудникам в Неваде.

Ссылки

ASTM International (2004) Обозначение D6913-04 Стандартный тест

Метод гранулометрического состава (градации) почв с использованием ситового анализа

. ASTM International, West Conshohocken

ASTM International (2009) Обозначение D2488-09a стандартная практика

для описания и классификации почв (визуально-ручная процедура —

dure).ASTM International, West Conshohocken

ASTM International (2010a) Обозначение D4318-10 Стандартный тест

Методы определения предела жидкости, предела пластичности и индекса пластичности грунтов

. ASTM International, West Conshohocken

ASTM International (2010b) Обозначение D2216-10 Стандартный тест

Методы лабораторного определения содержания воды (влаги)

в почве и субстрате горных пород. ASTM International, West Conshohocken

ASTM International (2011) Обозначение: D2487-11 стандартная практика

для классификации грунтов для инженерных целей (единая система классификации грунтов

).ASTM International, West Conshohocken

Bieniawski ZT (ed) (1976) Классификация горных пород в горных породах

инженерное дело. В: Разведка для горных пород, Труды симпозиума

. AA Balkema, Cape Town, pp 97–106

Bieniawski ZT (1989) Классификация геомеханики. Инженерная порода

массовых классификаций. Wiley, New York, pp 51–69

Bieniawski ZT (1993) Инженерная классификация горных массивов: система

RMR и будущие тенденции.Комплексный горный инженер —

инж. Pergamon Press, New York, pp. 553–573

Bieniawski ZT (2011) Заблуждения в применении горных пород

Массовая классификация

и их исправления, семинар ADIF по расширенным геотехническим характеристикам

для проектирования туннелей,

Мадрид, Испания; 2011, стр. 4–9. http://www.geocontrol.es/publica

ciones / EB-189_adif_errores_en_la_aplicacion_bieniawski_eng.

pdf. Последнее посещение 5 марта 2015 г.

Brady T, Martin L, Pakalnis R (2005) Эмпирические подходы для открытого проектирования

в слабых горных массивах.Сделки Учреждения

Горнодобывающая промышленность и металлургия 114: A13 – A20

Brown ET (ed) (1981) Характеристика участка. В: Характеристика горных пород

Испытания и мониторинг

. Pergamon Press, Oxford, pp. 1–47

Casagrande A (1948) Классификация и идентификация почв.

транзакции, ASCE 1948 (113): 901–930

Das BM (2011) Геотехнические свойства почвы. В кн .: Принципы строительства фундаментов

. Cengage Learning, 7-е изд., Стр. 1–62

Deere DU, Deer DW (1988) Обозначение качества горных пород (RQD)

на практике.В: Киркалди Л. (ред.) Классификация горных пород

системы для инженерных целей. ASTM 984, Американское общество

по испытаниям и материалам, Анн-Арбор, стр. 91–101

Deere DU, Hendron AJ, Patton F, Cording EJ (1967) Дизайн

поверхностных и приповерхностных выемок в горных породах. В: Fairhurst C (ed)

Труды 8-го симпозиума США по механике горных пород:

разрушение и разрушение горных пород, стр. 237–302. AIME, Нью-Йорк

Deere DU, Peck RB, Monsees JE, Schmidt B (1969) Проектирование туннеля

футеровок и опорных систем, окончательный отчет, контракт 3-0152, США

Министерство транспорта

Grimstad E, Barton N (1993) Обновление q-системы для NMT.В:

Материалы международного симпозиума по напыляемому бетону

, стр. 46–66. Fagernes

Heuer RE, Virgens DL (1987) Ожидаемое поведение илистых песков при проходке туннелей

. В: Материалы конференции по быстрым раскопкам и туннелям

, стр. 221–237. Новый Орлеан

Хук Э. (2007) Примечания к практическому курсу горной инженерии. https: // www.

rocscience.com/education/hoeks_corner. Последнее посещение объекта: апрель

2015

Хук Э., Маринос П. (2007) Краткая история разработки критерия отказа

Хука-Брауна.В: Почва и горные породы, № 2, ноябрь-

бер 2007

Хук Э., Кайзер П., Боден В. (1995) Прочность горных пород

масс. В: Поддержка подземных раскопок в твердых породах.

Роттердам, Балкема, стр. 91–105

Hung JC, Monsees J, Munfah N, Wisniewski J (2009) Техническое руководство

по проектированию и строительству дорожных туннелей гражданского назначения

элементов. Подготовлено для Министерства транспорта США.

Публикация № FHWA-NHI-10-034

Кендорски Ф.С., Каммингс Р.А., Беньявски З.Т., Скиннер Э.Х. (1983)

Классификация горных пород для опоры выработки блочного обрушения шахты.В:

Труды 5-го конгресса международного сообщества горных пород

Mechanics, Мельбурн, 10–15 апреля 1983 г. V1, PB51 – B63. Publ

Rotterdam: AA Balkema, 198

Laubscher DH (1990) Система геомеханической классификации для оценки

массива горных пород при проектировании шахт. JS Afr Inst Metall

90 (10): 257–273

Lowson AR, Bieniawski ZT (2013) Критическая оценка методов проектирования туннелей на основе RMR-

: подход инженеров-практиков.В:

Труды конференции по быстрым земляным работам и проходке туннелей,

стр. P180–198. Вашингтон, округ Колумбия,

Маринос В., Маринос П., Хук Э. (2005) Индекс геологической прочности:

приложений и ограничений. Bull Eng Geol Environ 64: 55–65.

doi: 10.1007 / s10064-004-0270-5

Mathis J, Page C (1995) Дрейф в очень плохих породах — опыт и анализ

. Представлено на 101-м ежегодном съезде ассоциации Northwest Mining

.Спокан, Вашингтон. http: // www.

zostrich.com/index_htm_files / speakane_paper_1.pdf. Последнее посещение

24 февраля 2015 г.

Оучи А., Пакальнис Р., Брэди Т. (2008) Эмпирический расчет пролета

отверстий в слабых породах на основе используемого типа опоры. В:

Труды 99-й ежегодной конференции ARMA, Сан-Франциско

cisco, CA

Parker HW (1996) Геотехнические исследования. В: Bickel JO, Kuesel

TR, King EH (eds) Tunnel Engineering Handbook, второе издание

.Chapman and Hall, London, pp. 46–74

Sandbak L, Rai A (2013) Стратегии наземной поддержки на совместном предприятии Turquoise

Ridge. Rock Mech Rock Eng 46: 437–454

Sun C, Chen J (2013) Практика наземного контроля на подземной шахте Leeville

. В: Материалы 32-й международной конференции по наземному контролю в горной промышленности

, стр. 156–163. Morgantown, WV

Terzaghi K (1950) Геологические аспекты проходки туннелей в мягком грунте. В:

Parker D (ed) Прикладная седиментация.Траск. Wiley, New York,

pp 193–209

Warren S (2016) Эмпирические рекомендации по поддержке грунта и классификация

слабых горных пород для подземных золотых рудников в

Неваде, США. Диссертация, Университет Невады, Рино

Уоррен С., Каллу Р. (2016) Эмпирические рекомендации по наземной поддержке

для подземных золотых рудников в Неваде. В: Труды

50-го симпозиума по механике и геомеханике горных пород в США. Хаус —

тонны, Техас

4518 S.N. Warren et al.

123

Исследование грунтов и типы оснований по свойствам грунтов

🕑 Время чтения: 1 минута

Исследования почвы проводятся для выяснения свойств грунта и подходящих для них типов фундамента. В этой статье обсуждаются различные типы почвенных исследований, их отчеты и подходящие типы фундаментов для различных типов почв.

Типы почвенных исследований для выбора фонда

Исследования недр Состояние недр исследуют с помощью пробных скважин, предоставленных инженером-грунтовиком (инженер-геолог).Количество отверстий и расположение отверстий зависит от типа здания и условий участка. Обычно для однородных почвенных условий буровые скважины располагаются на расстоянии 100–150 футов друг от друга, для более детальной работы, когда грунтовые основания расположены близко друг к другу, а грунтовые условия не отличаются даже от буровых скважин на расстоянии 50 футов друг от друга. Большие открытые складские помещения, где присутствует меньше колонн (большой пролет), требовали менее скучных образцов. Буровые скважины должны доходить до твердого слоя Strata (проходить через неподходящий грунт фундамента) и , а затем простираться как минимум на 20 футов дальше в пригодную почву.Расположение образцов скважин указывается на инженерном плане. Они не включены непосредственно в предлагаемые столбцы. В скважинах указывается глубина, классификация почвы (согласно единой почвенной системе) и содержание влаги, а иногда также отображается уровень грунтовых вод. (Физические свойства: размер частиц, влажность, плотность). Отчет о подземных исследованиях почвы Рекомендация должна быть основана на испытании материалов, полученных в результате бурения скважин на месте, и должна включать:

1. Несущая способность грунта
2. Рекомендации по проектированию фундамента
3. Рекомендации по проектированию мощения
4. Уплотнение почвы
5. Боковая прочность (активная, пассивная и коэффициент трения)
6. Проницаемость
7. Глубина замерзания

Исследования поверхностных почв Исследования поверхностного грунта необходимы для строительства в следующих случаях:

• Высокий уровень грунтовых вод.
• Наличие проблемных почв: торф, мягкая глина, рыхлый ил или мелкие водоносные пески.
• Скала близко к поверхности (требуется взрыв для земляных работ).
• Свалки или заливки.
• Признаки оползней или проседания.

Наземные показатели состояния почвы:

• Рядом со зданиями — требуется опалубка или земля и существующий фундамент.
• Обрез скальных пород — указывает на коренную породу, хорошую по несущей и морозостойкости, плохую для земляных работ.
• Вода (озеро) — указать высокий уровень грунтовых вод, необходима гидроизоляция фундамента.
• Level Terrain — легкая работа на стройплощадке, хорошая устойчивость, но плохой дренаж.
• Пологие склоны — простая работа на стройплощадке и отличный дренаж.
• Convex Terrain (Ridge) — сухое твердое место для строительства.
• Concave Terrain (Valley) — влажное мягкое место для строительства.
• Крутая местность — дорогостоящие земляные работы, возможная эрозия и оползни.
• Листва — некоторые деревья указывают на влажную почву.Большие деревья указывают на твердую почву.

Классификация почв Инженеры, занимающиеся механикой грунтов, разработали простую систему классификации, которая расскажет инженеру о свойствах данного грунта. Единая система классификации почв основана на идентификации почв по их текстурным свойствам и пластичности, а также на их группировке по поведению. Почвы обычно встречаются в природе в виде смесей с различной долей частиц разного размера, каждый из этих компонентов вносит свой вклад в почвенную смесь.

Земля классифицируется на основании:

• Доля гравия, песка и мелочи.
• Форма зерна.

Пластичность и сжимаемость грунта В единой системе классификации почв (УСКП) почве дается описательное название и буквенное обозначение, обозначающее ее основные характеристики. Отнесение твердого тела к соответствующей группе осуществляется визуальным осмотром и лабораторными исследованиями. В единой классификации почв термины булыжник, гравий, песок и мелочь (ил или глина) используются для обозначения диапазонов размеров частиц почвы. Размер частиц почвы варьируется от самого большого до самого маленького:

1. Брусчатка
2. Гравий (крупный + мелкий)
3. Песок (крупный + средний + мелкий)
4. Мелкие частицы, состоящие из глины или ила

• Прочность почвы на сдвиг складывается из когезии (содержание воды, насколько она липкая) и внутреннего трения (в зависимости от размера зерен). Это определено испытанием на трехосное сжатие

Группы почв: Затем почвы группируются в три группы, состоящие из:

1. Крупнозернистые — разделены на гравийные почвы (G) и пески и песчаные почвы (S)
2. Мелкозернистая — разделена по пластичности.(Д, В)
3. Высокоорганические — не подразделяются. (Пт)

Coarse Gained — это почвы, состоящие из гравия и / или песков и содержащие самые разные частицы. Они наиболее подходят для фундаментов, когда они хорошо дренированы и закрыты. Это почвы с хорошей несущей способностью. В частности, серия G (GW, GP, GM, GC). Определяется по процентному содержанию щебня и песка. Мелкозернистый — это илы и глины (L, H).Содержат более мелкие частицы ила и глины. Они подходят для фундаментов, но требуют уплотнения. Самым подходящим из этой серии (L) является CL. Эти почвы идентифицируются на основе их когезионных свойств и проницаемости. Highly Organic — это почвы, которые обычно очень сжимаются и не подходят для строительства. Они содержат частицы листьев, травы и веток. Для этой группы типичны торф, гумус и болотные почвы с высокоорганическим составом (Pt).Их легко идентифицировать по цвету, текстуре и запаху. В этом типе почвы также очень высокое содержание влаги. Названия почв, указанные в единой системе классификации почв, связаны с определенным размером зерна и текстурными свойствами. Так обстоит дело с крупнозернистыми почвами. Названия илов и глины основаны на пластичности почвы. Соответствующая информация о пробах, взятых из буровых скважин, которая может помочь инженеру-геологу в определении фундамента, включает:

1. Для крупнозернистого грунта — размер частиц, минералогический состав, форма зерен и характер вяжущего.
2. Для мелкозернистых грунтов — прочность, влажность, пластичность.

На предварительных этапах визуальный осмотр может определить поведение грунта при его использовании в качестве компонента при строительстве предлагаемого здания. Почвы можно классифицировать по классификационным категориям единой системы классификации почв. (Позже могут быть проведены лабораторные исследования). Прочность и уплотнение, составляющие характеристики уплотнения грунта, определяют его пригодность для строительства фундаментов.

Проблемы с почвой Проблема подъемного давления в почве может быть уменьшена за счет наличия хорошо дренированного и свободного дренирования гравия (GW, GP). Подъемные давления могут возникать в мелкозернистых грунтах, состоящих из илов и глин; такие почвы могут вызвать пучение фундаментов и образование фурункулов. Из-за возможного воздействия мороза

• Независимо от морозостойкости различных групп почв, прежде чем заморозки будут учитываться, необходимо одновременное выполнение двух условий — источник воды в период замерзания и достаточный период низких температур для проникновения в почву.
• В целом илы и глины (ML, CL, OL) более подвержены замерзанию (поскольку они содержат влагу). Хорошо дренированные зернистые почвы менее подвержены промерзанию и возникновению проблем с фундаментом.

За счет дренажа Характеристики

• Дренажные характеристики почв являются прямым отражением их проницаемости. Присутствие влаги в материалах основания, основания и подкласса может вызвать образование порового давления воды и потерю прочности.
• Гравийные и песчаные почвы с небольшим количеством мелких частиц или без них (GW, GP, SW, SP) обладают отличными дренажными характеристиками.
• Мелкозернистые почвы и почвы с высоким содержанием органических веществ имеют плохие дренажные характеристики.

Уплотнение почвы Катки с ножками и резиновыми колесами являются обычным оборудованием, используемым для уплотнения почвы. Некоторое преимущество имеет овчинный валик в том, что он оставляет шероховатую поверхность, которая обеспечивает лучшее сцепление между слоями.Гранулированный грунт, состоящий из хорошо гранулированных материалов (GW, SW), дает лучшие результаты уплотнения, чем плохо гранулированный грунт (GP, SP) .

Мелкозернистые грунты также можно уплотнять

• Для большинства строительных проектов любого масштаба очень желательно исследовать характеристики уплотнения почвы с помощью секции полевых испытаний.
• Пригодность грунтов для фундаментов зависит в первую очередь от характеристик прочности, сцепления и уплотнения грунтов.Тип конструкции, нагрузка и ее использование в значительной степени будут определять приспособляемость почвы как удовлетворительного материала основания.
• Почва может быть полностью удовлетворительной для одного типа строительства, но может потребовать специальной обработки для другого здания.
• В целом гравийные и гравийные почвы (GW, GP, GM, GC) имеют хорошую несущую способность и мало уплотняются под нагрузкой.
• Песок с хорошей сортировкой (SW) обычно также имеет хорошую несущую способность.
• Пески с плохой сортировкой и илистые пески (SP, SM) имеют переменную производительность в зависимости от их плотности.
• Некоторые почвы, содержащие илы и глины (ML, CL, OL), подвержены разжижению и могут иметь низкую несущую способность и большие осадки при воздействии нагрузок. Из мелкозернистых грунтов группа CL, вероятно, лучше подходит для фундаментов.
• Органические почвы (OL и OH) и высокоорганические почвы (Pt) имеют низкую несущую способность и обычно демонстрируют большую осадку под нагрузкой.

Типы фундаментов на основе исследования грунтов Для большинства мелкозернистых грунтов (содержащих ил и глину) может быть достаточно использования простых раскладывающихся оснований, это в значительной степени зависит от величины нагрузки.Расположение фундамента по отношению к почве (необходимо учитывать фундаментные стены и гидростатическое давление, поскольку в почве присутствует влага). Если почва плохая, а нагрузка на конструкцию относительно велика, требуются альтернативные методы. В некоторых случаях, когда присутствует тонкий связный ил и глинистый грунт, может потребоваться свайный фундамент. (СН, ОН). Иногда может быть желательно и экономически целесообразно провести чрезмерную выемку грунта для удаления таких грунтов, которые не обладают несущей способностью; может удалить уплотнение и насыпать или импортировать другой спроектированный грунт.Инженер-геолог на основании данных о скважинах порекомендует подходящие системы фундаментов или альтернативные решения, а также могут быть установлены выдерживающая способность, минимальные глубины и специальные процедуры проектирования или строительства. Безопасная несущая способность грунта равна предельной несущей способности, деленной на коэффициент запаса прочности (обычно 2-4). предельная несущая способность определяется как максимальное удельное давление, которое почва может выдержать, не допуская больших осаждений. Bedrock имеет самую высокую безопасную несущую способность.Хорошо отсортированный гравий и песок, которые ограничены и осушены, имеют безопасную несущую способность от 3 000 до 12 000 фунтов на квадратный фут. Илы и глины имеют более низкую безопасную несущую способность 1000 — 4000 фунтов на квадратный дюйм.

Роль фондов

1. Переместите строительную нагрузку на землю.
2. Якорное здание от ветровой и сейсмической нагрузки.
3. Изолировать здание от морозного пучения.
4. Изолировать здание от обширных почв.
5. Защищает от влаги.
6. Предоставить жилые помещения (подвал, кладовая).
7. Дома механические системы.

Конфигурации фундамента: плита на уровне земли, пространство для подполья и подвал.

Типы фундаментов

Раздвижные опоры Он используется для большинства зданий с небольшими нагрузками и / или с прочными мелкими грунтами. У колонн имеются одноточечные квадратные площадки, несущие стены которых имеют удлиненную форму. Они почти всегда усилены. Эти опоры переносят нагрузку непосредственно на поддерживающие грунты.Площадь основания основания получается делением приложенной силы на безопасную несущую способность грунта (f = P / A). Обычно подходит для малоэтажных домов (1-4 этажа). Требуются твердые грунтовые условия, способные поддерживать здание на площади разложенных опор. При необходимости опоры колонн могут быть соединены вместе с поперечными балками для обеспечения большей поперечной устойчивости при землетрясениях. Они наиболее широко используются, потому что они наиболее экономичны. Глубина основания должна быть ниже верхнего слоя почвы и линии промерзания на уплотненной насыпи или твердой естественной почве.Расставленные опоры должны быть выше уровня грунтовых вод. Толщина бетонных оснований должна быть не меньше ширины ствола. Поскольку вес здания увеличивается по сравнению с несущей способностью или глубиной хорошо несущего грунта, необходимо увеличить размер фундамента или использовать другие системы.

Просверленные пирсы или кессоны Для расширяющихся грунтов с низкими и средними нагрузками или высоких нагрузок с камнями, расположенными не слишком глубоко вниз, можно использовать просверленные кессоны (опоры) и профильные балки. Кессоны могут быть прямыми или выпуклыми внизу для распределения нагрузки.Балка уклона предназначена для перекрытия опор и передачи нагрузок на столбчатый фундамент. Кессоны доставляют груз на грунт большей вместимости, который расположен не слишком далеко вниз.

Фундамент свайный Для обширных почв или почв, которые сжимаются при больших нагрузках, где глубокие почвы не могут выдержать строительную нагрузку и где почва с большей емкостью, если находится глубоко под ней. Есть два типа свай

1. Фрикционные сваи — используются там, где нет приемлемого несущего слоя, и они зависят от сопротивления кожи сваи грунту.
2. Концевой подшипник — переносится непосредственно на почву с хорошей несущей способностью.

Несущая способность свай зависит от конструкционной прочности самой сваи или прочности почвы, в зависимости от того, что меньше. Сваи могут быть деревянными, стальными, железобетонными или монолитными. Забивные сваи состоят из отверстий, просверленных в земле и затем заполненных бетоном, они используются для легких нагрузок на мягком грунте и там, где бурение не вызовет обрушения. Тип трения, определяемый по периметру вала и окружающей земле.

Мат Фундамент Железобетонный плот или маты можно использовать для небольших зданий с небольшой нагрузкой на очень слабых или обширных почвах, таких как глина. Они часто представляют собой бетон, подвергнутый прямому натяжению. Они позволяют зданию плавать по земле или в ней, как плот. Его можно использовать для зданий высотой 10-20 этажей, где он обеспечивает сопротивление опрокидыванию. Его можно использовать там, где почва требует такой большой несущей поверхности, а основание может быть разнесено настолько, что становится более экономичным залить одну большую плиту (толстую), более экономичным — меньше форм.Он используется вместо забивки свай, поскольку может быть менее дорогостоящим и менее заметным (т.е. меньшим воздействием на окружающие территории). Обычно используется на обширных глинах и илах, чтобы фундамент оседал без больших перепадов.

Общий обзор исследования почвы и типы фундаментов Рейтинг грунтов для фундаментов: (от лучшего к неподходящему):

• Песок и гравий — лучший
• Глины средней и твердой — в хорошем состоянии
• Ил и мягкая глина — плохо
• Ил и глина органические — нежелательные
• Торф непригодный

Чем выше PI — индекс пластичности, когезионность, тем больше вероятность усадки и набухания, обычно характерных для глинистых грунтов.Несвязные грунты — это зернистые грунты, состоящие из гравия и песков. Связные почвы представлены илами и глинами, а также органическими. Дифференциальные осадки в бетонных фундаментах должны быть ограничены максимумом от ¼ до ½ дюйма. Обычно стоимость фундамента составляет 5% от общей стоимости строительства. Наиболее экономичен, когда безопасная несущая способность составляет не менее 3000 фунтов на квадратный фут — раздвижные опоры. Сваи самые дорогие, в 2 или 3 раза дороже, чем шпунтовые опоры.

Ключ к приказу почвы

---

Ключ к приказу о почве

Материал, представленный ниже, организован таким образом, чтобы дать самый простой способ идентификации конкретная почва с точки зрения Орденов, и не является полным определением каждого заказа.Последовательно нажимайте клавишу, пока не увидите явную идентификацию. сделан, затем проверьте полное определение Ордера, нажав на выделенное имя. Слова или фразы, выделенные курсивом , определены в Глоссарии.

1. Почвы, образовавшиеся в результате деятельности человека.
   АНТРОПОЗОЛИ
2. Почвы, не затопляемые регулярно солеными приливными водами и либо:
1. Есть больше 0.4 м органических материалы в пределах верхних 0,8 м. Требуемая толщина может либо выходить вниз от поверхности, либо приниматься кумулятивно в пределах верхнего 0,8 м; или
2. Иметь органических материалов , выступающих от поверхности на минимальную глубину 0,1 м; они либо непосредственно покрывают горную породу или другие твердые слои , частично выветрившуюся или разложившуюся породу или сапролит, либо перекрывают обломочный материал, такой как гравий, булыжник или камни, пустоты в которых заполнены или частично заполнены органическим материалом.В некоторых почвах могут встречаться слои материала гумозного и / или мелачкового горизонта . под органических материалов и на подложке.

ОРГАНОЗОЛИ
3. Прочие почвы с горизонтом Bs, Bhs или Bh (см. Podosol диагностические горизонты ).

   Эти горизонты могут встречаться как по отдельности, так и в сочетании. ПОДЗОЛИ

4. Прочие почвы, которые:
1. Имеют структуру глиняного поля или 35% или более глины по всей solum, за исключением тонких поверхностных корковых горизонтов 0.03 м или меньше толстые, и
2. Если не слишком влажный, в большинстве лет иногда бывают открытые трещины которые имеют ширину не менее 5 мм и доходят до поверхности, или к основанию любого пахотного слоя, самомульчирующего горизонта или тонкого, поверхностный корковый горизонт, и
3. На некоторой глубине солума имеют поверхности скольжения и / или линзовидные педы.
ВЕРТОСОЛИ
5. Прочие почвы, которые насыщены большей частью ¹ солума в течение как минимум 2-3 месяцев в большинстве лет (т.е.включает приливные воды).
ГИДРОЗОЛИ
6. Прочие почвы с отметкой ясные или крутые текстурный горизонт В , в котором большая часть ¹ верхних 0,2 м горизонта В2 (или большая часть всего Горизонт В2, если он мощностью менее 0,2 м) составляет сильно Кислота .
КУРСОЛЫ
7. Прочие почвы с отметкой ясные или крутые текстурный горизонт Б и в котором большая часть ¹ из верхних 0.2 м горизонта В2 (или большая часть всей Горизонт В2 при мощности менее 0,2 м) натриевый и не сильно субпластичный.
СОДОСОЛИ
8. Прочие почвы с отметкой ясные или крутые текстурный горизонт В , в котором большая часть ¹ верхних 0,2 м горизонта В2 (или большая часть всего Горизонт В2, если он мощностью менее 0,2 м) не сильно Кислота .
ХРОМОЗОЛИ
9. Прочие почвы, которые:

   Либо известняк на всем протяжении солюм или известняк, по крайней мере, непосредственно под горизонтом A1 или Ap, или на глубине 0,2 м (в зависимости от того, что меньше). Карбонатные скопления следует рассматривать как педогенные, т. е. являются результатом процессов почвообразования in situ (текущих или реликтовых) в отличие от фрагментов известняковой породы, такой как известняк или фрагменты ракушек.См. Также calcrete . КАЛЬКАРОЗОЛИ

10. Прочие почвы с горизонтом В2, большая часть которых ¹ имеет содержание свободного оксида железа в мелкоземе более 5% Fe фракция (<2 мм). Почвы с горизонтом В2, в котором не менее 0,3м имеет вертикальных свойства исключены (см. также комментарий и сноску в Ferrosols).
ФЕРРОЗОЛЫ
11. Прочие почвы с горизонтом В2, имеющие более развитое строение чем слабая ² на большей части ¹ горизонта.
ДЕРМОЗОЛИ
12. Прочие почвы, которые:
1. Имеют хорошо развитые горизонты В2, в которых большая часть ¹ массивная или имеет только слабую структуру (сравните с теневым горизонтом В и цементированным сковороды ), и
2. Имеют максимальную глинистость в какой-то части горизонта В2. что превышает 15% (т.е. тяжелая супесь, SL +).
КАНДОСОЛЫ
13. Почвы прочие с незначительной (рудиментарной) почвенной организацией кроме минимального развития горизонта А1 или наличия менее 10% материала горизонта Б (включая почвенный карбонат) в трещинах материнской породы. рок или сапролит. Почвы апедальные или слабо структурированные. в горизонте А1 и не показывают почвенных изменений окраски, кроме потемнение горизонта А1.Текстуры или цвета мало или совсем нет изменяются с глубиной, если нет слоистых или погребенных почв. Цементированные поддоны могут присутствовать в качестве материала подложки.
РУДОСОЛЫ
14. Почвы прочие.
ТЕНОСОЛЫ

---

¹ «Большая часть» означает требование должно быть выполнено более чем на половину указанной толщины.
