Сколько рядов арматуры нужно для ленточного фундамента – Сколько рядов арматуры нужно для ленточного фундамента высотой 1 метр

Содержание

Сколько арматуры нужно для армирования ленточного фундамента на 1 куб

Количество арматуры для закладки в фундаменты, чтобы они были способны без разрушения воспринимать вес постройки и воздействие внешних сил со стороны грунта, устанавливается соответствующими стандартами (ГОСТами, ГЭСНами, ФЕРами) и указывается в проектной документации на строительство. Однако эти сложные инженерные расчеты не всегда под силу обычному человеку, решившему построить собственными силами дом, баню, гараж, сарай и т. д. В таких случаях можно воспользоваться упрощенными расчетами, правильными для большинства случаев.

Общие рекомендации

Вес и конструкция арматурного каркаса в основном зависят от следующих факторов:

  • типа фундамента,
  • несущие особенностей грунта,
  • размеров и веса постройки,
  • характеристик арматуры.

Например, в несущих и высоконагруженных ЖБ-конструкциях на кубометр бетона следует использовать 100 кг арматуры и более. Но в частном малоэтажном строительстве на кубический метр достаточно в 2 – 4 раза меньше арматуры. Рационально использовать для фундамента арматуру диаметром 10 мм с периодическим ребристым профилем.

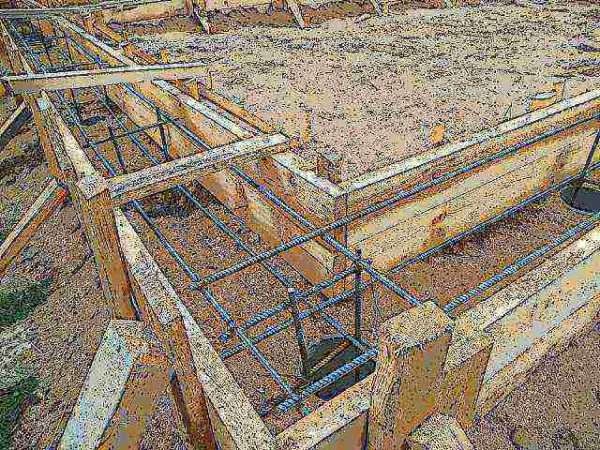

Расчет армирующей конструкции для ленточного фундамента периметром 6х9 м и сечением 0,4х1 м

Армирующий каркас состоит из горизонтальных рядов, расстояние между которыми принимается равным 30 см, а верхний и нижний ряд должны быть заглублены в бетон не менее чем на 50 мм. В результате, на 1 м высоты фундамента потребуется (100-(2*5))/30+1=4 горизонтальных ряда. Для фундамента шириной 40 см количество арматурных прутов в каждом ряду составляет 2 (для непучинистых грунтов). Длина продольной арматуры составляет (9*2+6*2)*4*2=240 м, а ее вес при диаметре 12 мм (погонный метр весит 0,888 кг) составит 240*0,888=213 кг.

Горизонтальные ряды перевязываются между собой (вертикально и поперечно) гладкой арматурой меньшего диаметра, например, 6 мм (погонный метр весит 0,222 кг), с шагом 30 см. Ее необходимый метраж составляет ((0,4-0,05*2)*4+(1-2*0,05)*2)*((6+9)*2/0,3)=300 м, а вес 300*0,222=66,6кг.

Общий вес арматурного каркаса 213+66,6=279,6 кг. Требуемый объем бетона для заливки фундамента (2*6+(9-2*0,4)*2)*1*0,4=11,36 куб.м.

На 1 куб.м бетонной смеси используется арматуры:

  • диаметром 12 мм: 213/11,36=18,7 кг,
  • диаметром 6 мм: 66,6/11,36=5,9 кг.

Общий удельный вес арматуры в фундаменте составляет 279,6/11,36=24,6 кг/куб.м. Проверяем 18,7+5,9=24,6 кг/куб.м.

У нас можно выгодно купить

  • Арматура 8 мм (цены за метр)
  • Арматура 12 мм (цены за метр)
  • Вязальная проволока 1,2 мм

Смотрите так же:

  • Как правильно гнуть арматуру
  • Вязать арматуру или варить?
  • Арматурный каркас для фундамента

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

  • Тип фундамента.
  • Площадь сечения прутьев и их класс.
  • Общий вес здания.
  • Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

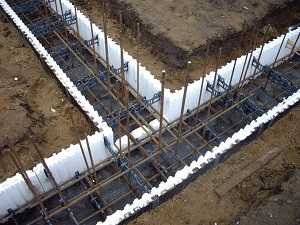

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута.  Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона.  В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

  • диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
  • диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

  • для столбчатого фундамента — 10 кг на 1 куб м бетона;
  • для ленточного фундамента — 20 кг на 1 куб м бетона;
  • для плиточного фундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

  • Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
  • Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
  • Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

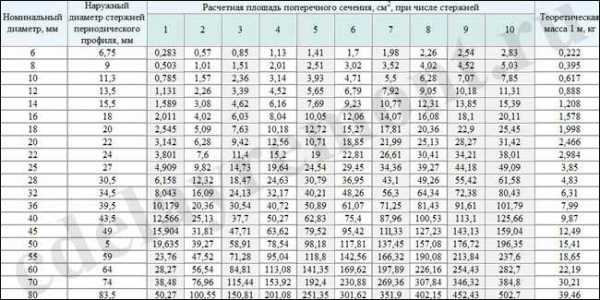

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней
5,50,1875347
60,2224504
80,3952531
100,6171620
120,8881126
141,21826
161,58633
182500
202,47405
222,98335
253,85260
284,83207
326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундамент должен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины. Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое. Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

  • «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

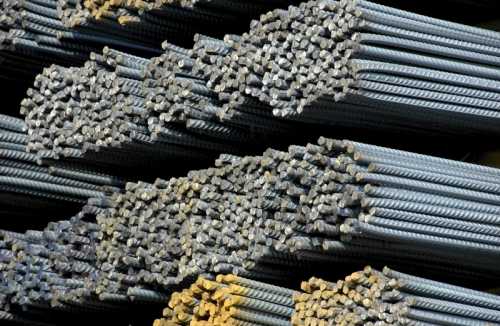

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев. Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

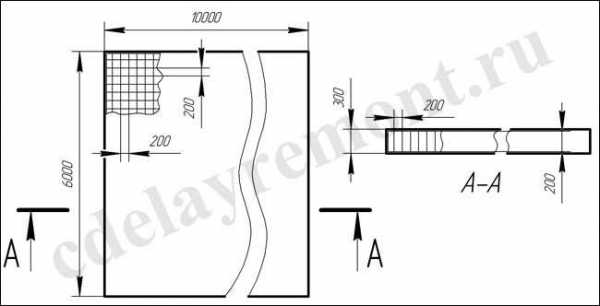

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

beton-stroyka.ru

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки. Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.



Содержание:

  1. Характеристики ленточного фундамента
  2. Выбор диаметра прута
  3. Схема армирования фундамента
  4. Расчет арматуры для фундамента
  5. Самостоятельная заливка перекрытия



Характеристики ленточного фундамента

Наиболее распространенными в частном строительстве являются железобетонные ленточные фундаменты.

Это обусловлено относительной простотой закладки – при его устройстве можно обойтись без применения грузоподъемной и специальной строительной техники. Важно правильно произвести не только расчет сечения и заглубления, но и расчет арматуры для ленточного фундамента.

Особенной популярностью этот тип фундамента пользуется благодаря тому, что подходит  практически для любых грунтов и отличается самым большим сроком службы – до 150 лет.

Такую долговечность обеспечивают не только физические характеристики бетона, но и выбор правильной схемы армирования. Несмотря на видимую прочность, бетон является достаточно хрупким материалом и даже при незначительных сдвигах грунта может лопнуть. Для придания ему некоторой пластичности и применяется армирование. Производится оно при помощи металлического прута. Причем большая его часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления с бетоном.


Выбор диаметра прута

Расчет нагрузки на фундамент жилого дома, а, следовательно, и выбор диаметра арматуры  производится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, значительно реже 14мм. И только для небольших легких построек на непучинистых грунтах допустимо использование прута диаметром 8 мм.

Схема армирования фундамента

Для обеспечения прочности фундамента необходимо укрепить как нижнюю его часть, так и верхнюю. Для этого используется два горизонтальных ряда стальных прутьев, соединенных между собой вертикальными перемычками.

Основную нагрузку в зонах растяжения фундамента принимают на себя продольные горизонтальные пруты, тогда как вертикальные и поперечные горизонтальные используются в основном в качестве каркаса, а так же для придания фундаменту прочности на срез. Как правило, достаточной считается закладка четырех горизонтальных продольных стальных ребристых прутьев – двух по верху и двух по низу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см одна от другой и зачастую изготавливаются из гладкого прута меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между продольными прутьями армирования не должно превышать 0,3 м, а для защиты стали от коррозии прут должен быть заглублен в бетон минимум на 5 см.

Расчет арматуры для фундамента

Когда решение о схеме армирования фундамента принято, важно правильно рассчитать необходимое количество материала, чтобы дважды не платить за доставку, если обнаружиться, что его не хватает. Да и тратиться на излишки вряд ли кому-то захочется.

Для начала необходимо посчитать, сколько ребристой арматуры вам понадобится. Для этого нужно вычислить периметр вашего дома, прибавить к этому числу длину внутренних стен, под которыми будет проложен фундамент, и умножить все это на количество прутьев в схеме.

В качестве примера рассчитаем количество арматуры необходимое для закладки фундамента размером 5/6 м с одной внутренней стеной длиной 5м. Допустим, что схема армирования предусматривает 4 продольных прута диаметром 12мм. Итак:

 (5+6)*2=22 – периметр здания

22+5=27 – общая длина фундамента

27*4= 108 – общая длина арматуры

Если вам не удалось приобрести прут необходимой длины, и вы планируете соединять отрезки, делать это необходимо с большим нахлестом – не менее 1 метра.  Учитывайте это в расчетах. Мы допустим, что каждый продольный прут нашего каркаса будет иметь одно соединение.

4(количество прутьев в схеме)*5 (количество стен) = 20

Итого, получаем 20 соединений, а значит, дополнительно потребуется 20 метров арматуры. Прибавляем к предыдущему значению и получаем:

108+20=128м

Теперь рассчитаем необходимое количество гладкого прута, диаметром 8мм для вертикальных стоек и горизонтальных поперечных перемычек.

Примем расстояние между перемычками равным 0,5 м. Тогда, разделив общую длину фундамента на это значение, мы получим количество армировочных «колец».

27/0,5 = 54 – общее количество армировочных колец

Если высота армировочной решетки 0,5м, а расстояние между прутьями 0,25м, то расчет арматуры будет выглядеть так:

(0,5+0,25)*2 = 1,5 – периметр одного «кольца»;

54*1,5 = 81м – общая длина прута.

В расчетах так же необходимо учитывать возможные обрезки и нахлесты. Рассчитать их точное количество не удастся, так что специалисты советуют прибавлять примерно 10% к получившейся длине.

81+10%=89,1

Округляем в большую сторону и получаем 90м.

Достаточно редко прут или арматура продается на метраж. Значительно чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия.  Для того чтобы определиться с точным количеством необходима таблица расчета арматуры. Большинство крупных предприятий по выпуску металлопроката обязаны соблюдать требования ГОСТ 5781-82, где и указана масса одно метра того или иного вида изделий. Существует так же ГОСТ 2590-88, регламентирующий вес стального круга. Необходимо заметить, что цифры в обоих документах совпадают, а разница заключается лишь в том, что шаг диаметров круга значительно меньше, чем шаг диаметров стержневой арматуры. Для стержневой арматуры эти значения таковы:

Диаметр прута                                        Вес в кг/м

            8                                                         0,222

           10                                                        0,395

           12                                                        0,888

           14                                                        1,210

Исходя из этой таблицы,  можно произвести  расчет массы арматуры необходимой для заливки нашего фундамента:

128*0,888=113,664кг – необходимое количество ребристой арматуры диаметром 12мм

90*0,395=35,55кг - необходимое количество гладкого прута диаметром 10мм

Огромное значение имеет так же способ соединения деталей конструкции. Многие ошибочно считают, что чем крепче соединить прутья между собой, тем долговечнее будет фундамент и выбирают для монтажа каркаса сварку. Однако в процессе сваривания нарушается структура металла, что ведет к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой. Проще всего делать это крючком, вот так:


Самостоятельная заливка перекрытия

К сожалению, стоимость готовых железобетонных конструкций достаточно высока. Поэтому достаточно часто стараясь сэкономить, их изготавливают самостоятельно. Перекрытия, как и любые другие ЖБК, требуют армирования. Как правило, для этого используют решетку с ячейкой 15/15см. При толщине перекрытия до 15см достаточно одной арматурной сетки. С увеличением толщины плиты, количество решеток увеличивается.

Правильно произвести  расчет арматуры перекрытия достаточно просто. В качестве примера рассчитаем перекрытие размером 5/6м. Следует учитывать, что арматура не должна доходить кромки плиты на 10 см. Тогда ширина укрепленного участка составит 4,8м. Рассчитаем необходимое количество материала.

480/15=32 – количество прутьев для армирования плиты в длину. К этому значению необходимо прибавить еще один отрезок – кромочный. В итоге получаем 33 прута длиной 5,8м каждый. Итого: 33*5,8=191,4м.

Точно так же рассчитываем количество материала для укладки в ширину:

580/15=39(округлили) – количество прутьев;

39*4,8=187,2м – длина арматуры, необходимой для укладки в ширину.

Складываем оба полученных значения:

191,4+187,2=378,6м – общая длина необходимого материала.

Теперь остается только вычислить массу такого количества арматуры, используя таблицу. Как правило, для этих целей применяется прут диаметром 10мм.

Как видите, расчет количества арматуры достаточно прост. Но все же не стоит пренебрегать помощью специалистов, особенно в той части, которая касается сбора нагрузок на фундамент и определения типа грунта. Все остальное вы в состоянии с успехом проделать самостоятельно.



strport.ru

Как подсчитать сколько арматуры нужно на фундамент

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

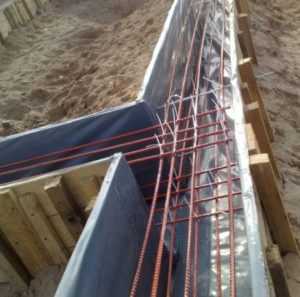

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

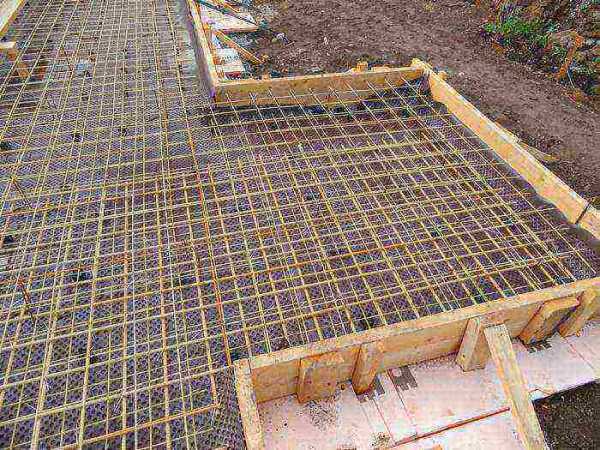

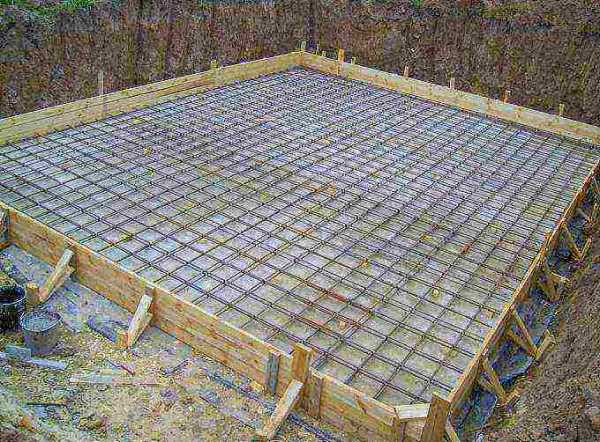

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Загрузка...

cdelayremont.ru

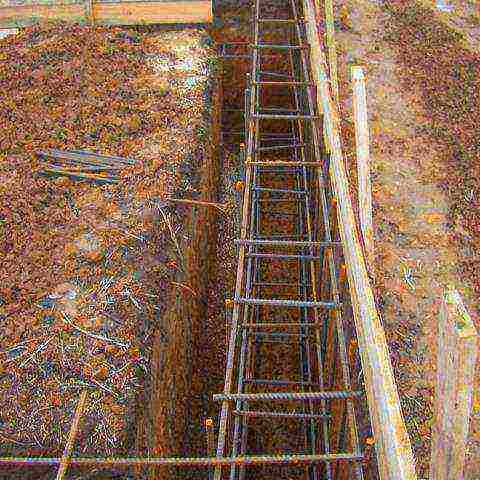

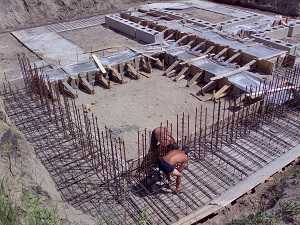

Расчет арматуры для ленточного фундамента

Расчет арматуры для ленточного фундамента дело тонкое, требующее наличия специального опыта и навыков. Пустыми рассуждениями и догадками капитальное строение не соорудишь. В процессе надо руководствоваться нормативными актами и строительными нормами. Необходимо знать общую схему фундамента, состоящей из грунтового шара, песчаной подушки, материала для сбора влаги (геотекстиль), гравийного шара, яруса бетона, битумной мембраны, теплоизоляционного слоя, полиэтиленовой плёнки, плиты из железобетона. Также правильно уложить и обязательно связать арматуру. Компоненты могут меняться в каждом конкретном случае, так как состав грунта не везде одинаковый.

Правила и нормы при возведении фундамента

В процессе подготовки нужно чётко понимать сколько нужно арматуры для армирования, бетона, верно рассчитать площадь, составить смету. Для упрощения процедуры руководствуемся СНиП 52-01-2003, который строго регламентирует класс прутьев, сечения арматуры, количество на квадратный метр, в зависимости от типа земляной основы.

Многие строители допускают ошибку в процессе определения диаметра арматуры, закладки армированной стали, заливки бетона. Нужно понимать, что бетон имеет высокий показатель прочности на сжатие, при условии соблюдения пропорций при его изготовлении. Но, в то же время он слаб на растяжение, что приводит к появлению трещин, деформации стенных проёмов, оседанию, разрушению. Сколько арматуры надо для разных типов основ, рассмотрим ниже.

Установленные расчеты армирования ленточного фундамента

Для данного типа фундамента характерно распределение нагрузки вдоль всей длины ленты, называется продольное. Минимально рекомендованная S прутка в соответствие с ГОСТом равна 1,2 – 1,5 см. Чем прочнее грунт и меньше S несущих стен, тем количества арматуры меньше и наоборот. Вертикальная часть допускается сооружением прутка толщиной в полсантиметра. Как видим, расчёт сильно схож с фундаментом плитного типа. Главное отличие кроется в величине шага, он составляет всего 15 см, не более. Это поясняется высоким показателем усилия на разрыв.

Пример для расчёта

Основа ленточный фундамент. Деревянный дом, ширина основы 45 см, высота один метр. Общий размер дома равен 7 х 12 м. Тип земляной основы – пучинистые супеси.

На ленточный фундамент обязательное наличие двух сеток. Один ряд будет предотвращать разрыв во время просадки, второй во время пучения. Иными словами, не даст земляной основе пойти вверх и вниз.

Шаг выбираем в 15 см. для фундамента ленточного типа 0,45 / 0,15 = 3. Всего три продольных прутка для каждого слоя. Диаметр выбираем самый минимальный 1,2 см. Двуслойная армировка предусматривает сооружение основы 2 х 12 х 3 х 2 = 144 м прутьев для длинных сторон, и 88 м для короткой стороны.

Поперечины укладываем прутьями с диаметром в 1,0 см, с шагом в пол сантиметра. Общий периметр фундамента ленточного типа равен 38 м. Чтобы рассчитать количество поперечных прутьев нужно 38 / 0,5 = 76 штук. Общее количество метров равно 76 х 0,45 = 34,2 метра.

Рассчитать количество арматуры можно так. Для укладки вертикальных связей используем прутья толщиной в один сантиметр. Высота 1,0м. Количество высчитываем так: 76 х 4 = 304 штуки. При условии, что длина равна 1,0 м, соответственно общая длина равна 304 м.

Основные данные у нас имеются, не хватает только количества вязальной проволоки. Это делается достаточно просто: общую длину умножаем на два 304 х 2 = 608 соединений. На одно соединение понадобится сорок сантиметров. Общий расход равен 250,4 м. Один метр это 6,10 кг, общее значение 1527,44 кг.

Сколько требуется арматуры на куб бетона: при диаметре в 1,2 см – 18 кг, при 0,6 см – 6 кг на один кубический метр.

Количество арматуры для плитного фундамента

Как рассчитать для данного типа основы. Чаще всего он используется для сооружения небольших коттеджей, дачных посёлков, иных строений без наличия подвальных или полуподвальных помещений. Внешне выглядит как цельная плита с металлической основой. Средняя S основы не более 20 – 25 см.

Перед началом нужно чётко определить диаметр прутка, который будет использоваться. В соответствие с ГОСТами и СНиПами, на большинстве грунтов, с несыпучей поверхностью, используют пруток ребристой формы класса A-I, диаметр которого составляем один сантиметр. Если же земляная основа имеет высокие показатели сыпучести, то приходится использовать также ребристый пруток, но только с диаметром 1,5см. Вертикальные основы могут быть сооружены с помощью прутьев также класса A-I, но диаметр намного меньше и составляет 0,5 см.

В случае с сооружениями несущих конструкций нужно быть предельно осторожным и правильно рассчитывать нагрузку. Материал, из какого будет изготовлена стена, играет важную роль, так как от этого зависит масса всей конструкции в целом. Строительные нормы указывают на то, что небольшие капитальные строения могут сооружаться прутком в диаметре до 1,0 см. Массивные строения требуют укладки арматуры в 1,5 см диаметром.

Среднее расстояние между прутками не должно превышать 20,0 см, как в продольном, так и в поперечном направлении. Расчёт на один квадратный метр прутков равен 5, которые связаны между собой специальной проволокой. Вязание происходит как крючком, так и автоматическим оборудованием – пистолетом, в зависимости от наличия и площади вязания.

Наглядный пример для расчёта

Капитальное строение, размер: 10 х 7, S плитного фундамента равна 45 см. Как видим, S основы значительная, поэтому она требует наличия прочной арматуры, диаметром не менее 1,5 см для горизонтальной укладки и 0,5см для вертикальной укладки.Какая толщина основы, такой и диаметр прутьев.

Количество прутков высчитываем так: ширину дома 10 делим на шаг решётки 0,2, равно число 50. Это продольные прутья длиной в 7м каждый. Обще количество будет равно 50 х 7 = 350 м. Аналогичная процедура проводится для поперечных: 7/0,2 = 35. Общая длина равна 35 х 10 = 350 м. Суммарная длина на арматурные сетки равна 350 + 350 = 700 м.

Вертикальные связки также имеют длину, которая равна высоте самого фундамента. Значение определяется по пересечениям прутков: 50 х 35 = 1750 штук. Общая длина равна 1750 х 0,45 = 787,5 м.

Выписываем вышеперечисленные данные и имеем общее количество армированных прутков третьего класса D16, первого класса D6. Используя данные ГОСТа 2590, вычисляем массу. Для этого используем данные о весе одного прутка и умножаем на общее количество. Вес D16 = 1,6 кг, D6 = 0,23 кг.

Как видим, посчитать итоговые данные совсем просто, достаточно быть внимательным, правильно использовать данные со СНиПов и ГОСТов.

Автор: Максименко Игорь

fundamentx.ru

какими свойствами должна обладать и в каком объеме использовать

Несложная по конструкции металлическая арматура в действительности играет очень значимую роль при заливке фундаментного основания. Его прочность полностью зависит от параметров арматуры, ее количества и способа укладки. А это, соответственно, сказывается на прочности всего строения и его долговечности эксплуатации.

Характеристики ленточного фундамента

Для постройки жилых малоэтажных сооружений именно ленточный фундамент является оптимальным выбором, так как в нем эффективно сочетаются практичность и доступные бюджетные затраты.

  • Одна из влиятельных характеристик ленточного типа фундамента – невысокая себестоимость
  • Еще одно достоинство таких оснований – средний уровень трудоемкости. Хотя этот показатель больше зависит от возможности использования спецтехники и вида самого фундамента
  • Характеристики прочности – это показатель эффективности фундаментной основы
  • Длительность эксплуатации и способность выдерживать механические нагрузки средней мощности — еще один характерный признак ленточных фундаментов

Ленточные фундаменты классифицируются по конструктивным признакам на:

  • Монолитные фундаментные конструкции
  • Сборные основания из железобетонных блоков

Кроме этого, многие технологические признаки фундаментной основы зависят от степени заглубленности в грунт. В строительной практике различаются

  • Мелкозаглубленные основания, пригодные для устройства на слабопучинистых почвах и при сооружении строительных конструкций с малым весом из дерева, газобетона или каркасно-щитовые здания
  • Глубоко заглубленные, устраиваемые при возведении домов на пучинистых грунтах, а также в процессе возведения кирпичных или бетонных конструкций в два или три этажа

И зависимо от вида фундамента по признакам приведенной классификации требуется верно рассчитать объем материала для заливки основания. В частности – потребуется вычислить точные показатели количества арматуры и ее приоритетные свойства.

Диаметр арматуры для ленточного фундамента

Для придания фундаментному основанию большей прочности, необходимо рационально подобрать правильный диаметр арматуры.

  • Самый оперативный, но при этом несколько более затратный способ – это использовать арматуру максимального диаметра. Обычно даже при планируемых проектных больших нагрузках на основание применяется металлическая арматура с диаметром 8-12 мм. Но если строение не массивное и фундамент планируется мелкозаглубленный, то такой перерасход материала и соответственно – сметы, совершенно не обоснован
  • Решение проблемы расчета может находиться в использовании параметров таблицы, отображающей установленные нормативы СНиП

Но при этом нужно учитывать такой параметр, как размер поперечного сечения. Рациональный выбор сечения рассчитывается исходя из площади сечения самого фундамента – поперечное сечение арматуры в этом случае должно составлять 0,1 % от площади сечения основания.

  • И еще один практичный вариант, один из самых рациональных и практичных, заключается в том, что при расчете диаметра нужно учесть длину фундаментной ленты, количество продольных и поперечных полос в ее структуре, а также расположение арматуры

Диаметр арматуры в основаниях с длиной большей 3 м должен быть не меньшим 10 мм для продольных элементов армированной конструкции. Поперечные пруты могут иметь в диаметре 6-8 мм.

При длине фундаменты свыше трех метров диаметр продольных прутьев – не менее 12 мм. В случае если имеется арматура с другими характеристиками, а также для рационализации устройства основания следует прутья с большим диаметром укладывать на низ основания, а вверху должны находиться прутья с меньшим диаметром.

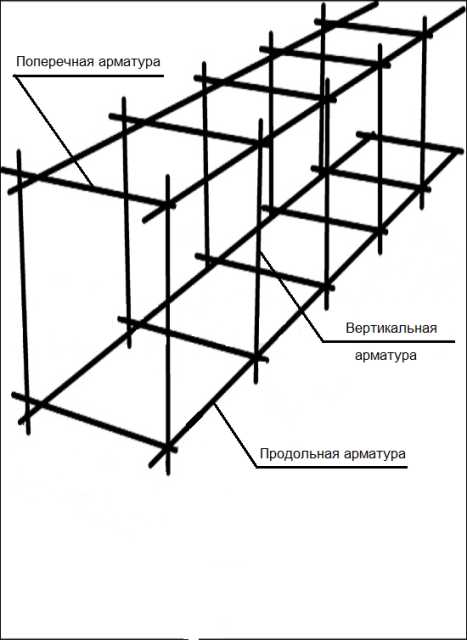

Схема армирования арматуры

Схема конструкции арматуры для ленточного фундамента

При создании фундаментного основания применяются две схемы армирования:

  1. С использованием шести прутьев
  2. С четырьмя прутьями

При этом расчет арматуры для ленточного фундамента ведется исходя из ширины фундаментной ленты. Расстояние между продольными арматурами не должно быть меньшим 400 мм. В этом случае используется четырехрядное армирование. Но при этом должна оставаться дистанция до грани самого фундамента от крайней арматуры порядка 50-60 мм.

Расчет количества арматуры для ленточного фундамента

Схема устройства ленточного фундамента

Чтобы не обращаться к сложным формулам и расчетам, этот показатель можно получить, вычислив предварительно периметр будущей конструкции.

Далее, учитывая количество рядов арматуры в ленте фундамента, исчисляется количество продольной арматуры. При этом нужно принять во внимание запас материала на образование стыков.

Длина каждого стыка равна тридцатикратному показателю диаметра арматуры. То есть, если диаметр равен 10 мм, то длина стыка равна 30*10=300 мм. Количество и длина стыков добавляется к величине периметра, умноженной на количество рядов.

Количество поперечной арматуры вычисляется с учетом высоты ленты и, исходя из расчета, что перемычки будут монтироваться на дистанции 2,5 м.

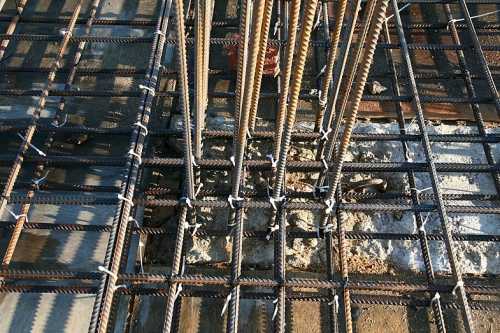

Вязка арматуры для ленточного фундамента

Для соединения прутьев арматуры надежнее использовать метод вязки – он надежнее и дешевле чем использование сварки.

Для этого применяется вязальная проволока, согнутая вдвое так, чтобы с одной стороны образовалась петля. Далее, придерживая одной рукой петлю, другой свободной рукой нужно продеть второй край проволоки в эту петлю и перекрутить их несколько раз.

На заметку. Для вязки арматуры можно использовать специальный вязальный крючок, позволяющий ускорить процесс и снизить его трудоемкость. Количество витков должно быть таким, чтобы пока получившийся узел не станет тугим.

Самостоятельная заливка перекрытия

На этом этапе используется бетонная смесь, которая заливается в опалубку таким образом, чтобы она могла покрыть арматурную конструкцию.

При этом слой бетона над верхней арматурой должен быть не тоньше 60-70 мм.

В процессе заливки необходимо тщательно трамбовать бетон.

Цена арматуры для ленточного фундамента

Стоимость арматуры для фундамента – динамичный показатель, имеющий зависимость от диаметра и длины прутьев, а также от качества металла.

Но при любых ценовых условиях экономить на арматуре точно не следует, так как от этого зависят характеристики всей постройки.

Калькулятор арматуры для ленточного фундамента, видео

Пользуются большой популярностью онлайн калькуляторы расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.
Узнать больше о расчете арматуры можно на видео и самостоятельно провести все расчеты.

megabeaver.ru

Правила расчета арматуры для ленточного фундамента

Применение конструкции

В строительстве нередко возникают ситуации, когда необходимо возводить сооружения на грунте неустойчивых, текучих, пластичных пород, или, как их еще называют, слабых. Основной выход в создавшейся ситуации — это армирование ленточного фундамента. Большое распространение данный вид работ получил в индивидуальном строительстве дома, так как необходимо сооружение подвала. Сырьем могут служить любые виды кирпича, бутовый камень, строительные блоки. Однако наибольшую популярность приобретает монолитный железобетонный фундамент. Это связано с относительной простотой и экономичностью работ.

Для того что бы фундамент был крепче и устойчивей, его нужно армировать.

Необходимо только правильно провести расчет арматуры для ленточного фундамента собственными силами.

Этапы работ

Этапы фундаментных работ:
1. Определение высоты фундамента.
2. Разметка территории.
3. Выкапывание траншеи.
4. Укладывание на дно траншеи песка и слоя щебенки.
5. Установка опалубки.
6. Армирование.

Вначале необходимо определить состав грунта, глубину залегания подземных вод, глубину промерзания. Все эти показатели, а также вес будущего сооружения помогут определить высоту основания, а значит, необходимое количество строительных материалов, чтобы провести армирование. Например, для легких построек такого типа, как сарай, баня или сооружение дачного дома, при стабильном грунте высота монолита может не превышать 75 см. А вот при слабом грунте и при сооружении больших построек следует закладку опустить ниже глубины промерзания почвы на не менее 30 см.

Для перехода к следующему этапу необходимо подготовить территорию: расчистить, разметить периметр будущей постройки. В идеале стоит воспользоваться теодолитом. Если его нет, то размечают территорию колышками, протянув между ними веревку. Особо внимательно следует отнестись к построению углов, они должны быть строго 90 градусов.

После разметки можно приступать к рытью траншей. Эти работы могут выполняться вручную или специальными машинами. Главное, чтобы основа дома была шире, чем толщина стен.

Для расчета нужно иметь следующие данные:
1. длина фундамента
2. количество поясов армирования
3. расстояние между поясами армирования
4. Количество прутьев в одном поясе арматуры
5. шаг между прутьями в одном поясе
6. шаг между горизонтальными перемычками прутьев
7. шаг между вертикальными перемычками прутьев

Подготовив траншеи, приступаем непосредственно к фундаментным работам. Дно утрамбовывается и на него укладывается слой песка, а затем слой щебенки. Толщина каждого слоя — около 20 см. Полученную «подушку» заливают раствором цемента. Это делается для того, чтобы вода из бетона не уходила в почву.

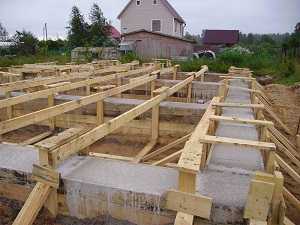

Вокруг траншеи устанавливают опалубку для монолитного железобетона. Она служит для укрепления боковых стенок траншеи и должна возвышаться над уровнем почвы сантиметров на тридцать-сорок. Это цокольная часть будущего дома. В местах прохождения канализационного трубопровода в опалубке делают отверстия нужного диаметра и вставляют соответствующие гильзы.

Для придания прочности перед заливкой бетона проводят армирование. Перед началом работ следует рассчитать, какое количество или какая длина армирования потребуется. Для этого необходимо рассчитать длину траншеи, количество поясов, расстояние между поясами, количество арматуры на один пояс, на каком расстоянии будет располагаться брусья для ленточного фундамента в пределах одного пояса.

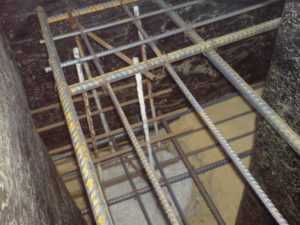

Расчет арматуры

Зная периметр фундаментной траншеи, вычисляем армирование одного пояса в погонных метрах прута. Теперь определяем длину арматуры для ленточного фундамента, которая будет использована на горизонтальные перемычки внутри одного пояса. Для этого периметр делим на расстояние между перемычками. Необходимо добавить к длине каждой горизонтальной перемычки 5 см, потому что она должна выступать за границы каркаса на 2,5 см с каждой стороны.

Переходим к расчету длины вертикальных прутьев. Весь периметр делим на расстояние между вертикальными прутьями, также добавляя дополнительно по 5 см на каждую вертикаль. Теперь остается только сложить все полученные результаты, чтобы узнать точное армирование для фундамента, которое необходимо закупить.

Не забудьте добавить к конечному результату еще 10%. Тогда расчет арматуры для основания позволит избежать допущенных ошибок.

Арматура для фундамента должна быть от 6 до 14 мм.

Необходимо учитывать также, прут какого сечения должен быть использован. Это зависит в первую очередь от веса застройки. Но в любом случае диаметр должен быть в пределах 6-14 мм. Причем диаметр продольных брусков должен быть свыше 10 мм, так как на них ложится наибольшая нагрузка. От нагрузки зависит количество поясов, шаг будет между вертикальными и горизонтальными арматурами. Укладывать арматуру надо с отступом на 5 см от дна, стенок и верхней части. Подобная укладка позволит полностью погрузить металлические части в бетон, защищая их от ржавления.

Поперечные и вертикальные брусья могут иметь диаметр от 6 до 8 мм. Арматура, ленточный фундамент с которой имеет оптимальную жесткость, располагается друг от друга на шаг: по горизонтали — 30 см, а в вертикальных рядах — не меньше 10, не больше 50 см.

Приводим пример

Для наглядности проводим расчет арматуры для фундамента жилого дома размером 5х5 м

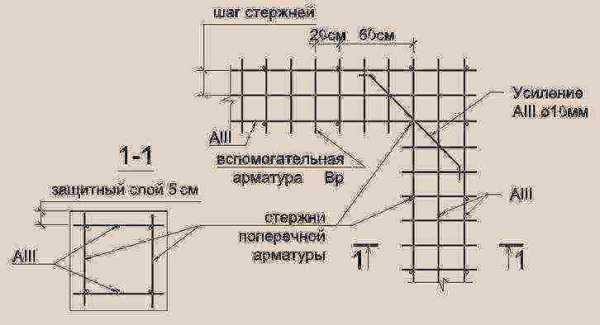

Схема расстояний между прутьями арматуры

  1. (5+5)х2= 20 м. Это периметр здания.
  2. 20+5 (внутренняя несущая стена) = 25 м. Это длина всего основания.
  3. 25х4 (количество продольных прутьев в одном поясе) = 100 м. Это общая длина продольных прутьев в одном поясе. Если нет возможности провести армирование заданной длины, то на каждый нахлест добавьте 1 м.
  4. 25/0,5 (шаг между поясами) = 50 шт. Это количество вертикальных и горизонтальных пересечений.
  5. 0,5 (высота фундаментного монолита) + 0,25 (шаг между пересечениями) х2 = 1,5 м. Это периметр одного пересечения.
  6. 50 шт.х1,5 м=75 м. Это общая длина пересечений.
  7. (100+75)+10%(необходимый запас во избежания ошибок)=192,5 м. Данного количества будет достаточно для закладки железобетона.

Примерно 195 метров армирующего профиля понадобится для основания дома площадью 25 квадратных метров. Но необходимая арматура продается чаще всего не длиной, а весом. Вес зависит от того, какая величина сечения или диаметр металлического прута использовался. Компании-производители имеют таблицы, которые указывают вес одного погонного метра арматуры в зависимости от диаметра. Чтобы рассчитать, вам останется только умножить длину всех прутьев на указанный вес. Для снижения себестоимости без ущерба качества диаметр продольных брусьев используйте не менее 10 мм, а вот для вертикальных и горизонтальных прутьев подойдет более дешевый профиль, диаметр которого — 6-8 мм.

И хотя подобный расчет арматуры для фундамента на первый взгляд не представляет сложности, лучше довериться профессионалам.

1pobetonu.ru

Как самостоятельно провести расчет арматуры для фундамента

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Сколько должно быть арматуры в фундаменте

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм2. С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм2 в см2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм2 = 2400 см2, 2400 см2×0,001=2,4 см2.

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см2, судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

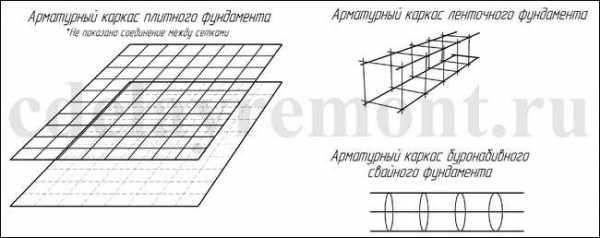

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Загрузка...

cdelayremont.ru
