Сколько арматуры нужно на 1 куб бетона и как правильно посчитать?

В вопросе, сколько арматуры пойдет на 1 м3 бетона не стоит «изобретать велосипед». Законодатели «строительных норм» давным-давно рассчитали, подчитали и проверили практикой количество арматуры на 1 м3 бетона и изложили их в соответствующих нормах и правилах:

Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматуры	Масса арматуры, кг/погонный метр	Количество погонных метров в 1 тонне арматурных стержней
5,5	0,187	5347
6	0,222	4504
8	0,395	2531
10	0,617	1620
12	0,888	1126
14	1,21	826
16	1,58	633
18	2	500
20	2,47	405
22	2,98	335
25	3,85	260
28	4,83	207
32	6,31	158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент.

В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

В качестве примера можно рассмотреть расчет количества прутьев арматуры для строительства монолитного фундамента под одноэтажный дом 6х6 метров в плане.

Изготавливаем каркас из арматурных прутьев диаметром 14-16 мм с шагом между прутками 200 мм. Для фундамента здания размерами 6х6 метров потребуется установить 31 пруток в одном направлении и 31 пруток в противоположном направлении. То есть 62 стержня.

Также монолитный фундамент должен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины. Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое. Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

Получается, что для возведения фундамента под частный дом размерами в плане 6х6 метров потребуется закупить 240 погонных метров арматуры диаметром 14-16 мм. Напоминаем, что вы можете воспользоваться нашими строительными калькуляторами для подсчета арматуры, песка, бетона и других материалов.

salecement.ru

Количество арматуры на 1 м3 бетона фундамента

Расчет арматуры на 1м3 бетона

Устройство фундамента дома, здания или сооружения — это стартовый этап строительства. Основа всему. Стены, кровля опираются уже на это основание. И в зависимости нагрузок, которые должен выдерживать фундамент, определяется количество его составляющих: бетона и арматуры.

С бетонным раствором все более менее понятно: кубатура легко высчитывается из геометрической формы фундамента. С маркой бетона тоже все просто. В гражданском строительстве используется раствор средней плотности. А вот расчет марки и количества арматуры довольно сложен, и зависит от несущей способности фундаментного основания в целом.

Арматурный каркас в бетонном растворе выполняет функцию связывания и придает ему дополнительную эластичность. Чем больше должна быть расчетная нагрузка на фундамент, тем больше должен быть диаметр арматуры. Для увеличения или уменьшения прочности клетка арматурного каркаса может варьироваться от 10 до 30 сантиметров. На каждые 20 сантиметров фундамента вяжется один уровень каркаса. То есть, если толщина фундамента, например, 30 сантиметров, то необходимо вязать два уровня арматуры.

Так как же рассчитать количество арматуры, необходимое для определенной кубатуры бетонного раствора?
Если рассчитывается строительство здания гражданского или коммерческого назначения, то используются средние значения. Фундамент высотой в 30 сантиметров. Двухуровневый арматурный каркас. Диаметр арматуры в 12 миллиметров. Клетка каркаса в 20 сантиметров.

Считается метраж связанной арматуры на 1м2. Два уровня по 12 метров. Итого 24 метра. Один метр 12 арматуры весит около 1 килограмм. Следовательно, на 1м2 площади требуется 24 килограмма арматуры.

Но требуется рассчитать вес арматуры на 1м3 бетонного раствора. 1м2 площади умножаем на толщину фундамента. Толщина известна — 30 сантиметров. Одна треть примерно. Тогда умножаем 24 на 3,3. Получаем примерно 80 килограмм.

vsjaarmatura.ru

Расход количества арматуры на куб бетона

Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Содержание

1 Таблица зависимости массы железных прутьев от их длины и марки
2 От чего зависит норма расхода арматуры на 1 куб бетона
3 Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента
4 Исходные данные
5 Методика расчета потребности арматуры
6 Плитный фундамент
7 Ленточный фундамент
8 Перевод метров погонных в тонны
9 Норма по стандартам
10 Причины отклонений
11 Столбчатые и плоские
12 Алгоритм расчета и требуемые данные
13 Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.

14 Средний вес перекрытий по материалам, в кг /м. кв. Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество. По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:
15 Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов. В случае постройки колонн — это значение достигает 200-250 кг. Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков. Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

Таблица зависимости массы железных прутьев от их длины и марки

Диаметр стержня соответствующий номеру профиля арматурыМасса арматуры, кг/погонный метрКоличество погонных метров в 1 тонне арматурных стержней5,50,187534760,222450480,3952531100,6171620120,8881126141,21826161,58633182500202,47405222,98335253,85260284,83207326,31158

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент.В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

Также монолитный фундаментдолжен иметь два арматурных пояса – верхний и нижний. Для их изготовления потребуется 124 «арматурины» длиной 6 метров. Зачастую бывает трудно приобрести прутки нужной длины.

Поэтому для точности подсчетов необходимо определить количество погонных метров прутка – 124х6=744 метра. Если быть очень точным, то к этой цифре стоит добавить длину «перехлеста» которым будет соединяться пруток с прутком (не менее 100-150 мм на одно соединение). Длина перехлестов подсчитывается индивидуально в каждом конкретном случае в зависимости от длины имеющейся арматуры.

Оба пояса должны быть соединены в единое целое.

Для определения пересечений, «наш» 31 пруток умножаем на 21 и получаем – 961 пруток. В случае если пояс каркаса имеет мощность 0,2 метра и расположен в 0,05 метрах от поверхности почвы длина соединительных «арматурин» составляет не менее 100 мм. Другими словами для соединения каркасов потребуется 96 метров стержней или 960 штук.

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры.

Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

Тип фундамента.Площадь сечения прутьев и их класс.Общий вес здания.Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации.

Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга.

В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута.

Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов.

Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры.

Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

диаметром 12 мм: 213/12=17,8 кгна 1 м куб бетона,

диаметром 6 мм: 66,6/12=5,6 кгна 1 м куб бетона.

Композитная арматурав среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

для столбчатогофундамента — 10 кг на 1 куб м бетона;для ленточногофундамента — 20 кг на 1 куб м бетона;для плиточногофундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

При закупке строительных материалов для возведения монолитных конструкций желательно руководствоваться расчетными данными. В противном случае одного из компонентов может не хватить.

А иногда бывает наоборот: купили излишек, потратили деньги, а применить в дальнейшем избыточный материал просто некуда. Особенно это касается таких дорогостоящих материалов, как металл.

Поэтому важно знать: каков расход арматуры на 1 м3 бетона фундамента.

Исходные данные

Для проведения грамотного расчета необходимо владеть следующей информацией:

на фундаментекакого типа предполагается возвести здание;какую площадь займет монолит;фундамент какой толщины выдержит надземную часть;какой тип грунта будет играть роль основания дома;какая арматура (диаметр, класс) будет использоваться при возведении монолита.

При строительстве легкого деревянного домика и при сооружении плитного фундаментана грунтах с хорошей несущей способностью обычно используют арматуру диаметром не более 10 мм.

Слабые грунты или большой вес постройки вынуждают применять более мощные арматурные стержни – до 14-16 мм.

Методика расчета потребности арматуры

Методику расчета расхода арматуры в монолитной конструкции удобно рассматривать на конкретном примере. За основу возьмем дом из дерева.

Рассмотрим два варианта фундамента – плитный и ленточный. Допустим, что грунты на строительном участке беспроблемные, с высокой несущей способностью.

Слабые, плывущие и пучинистые грунты не рассматриваем умышленно:расчеты в таких случаях должны выполняться опытными инженерами.

Плитный фундамент

Арматурный каркас монолитной плиты будем изготавливать из арматурных стержней диаметром 10 мм.

Шаг – 200 мм (технология устройства фундамента монолитная плита). На площади 6х6 м поместится 31 прут – в продольном и столько же – в поперечном направлении. В сумме получим 62 стержня шестиметровой длины.

Читайте также: Выбор марки бетона для фундамента частного дома

Каркас состоит из двух армопоясов – верхнего и нижнего. Следовательно, общее количество 6-метровых стержней составит 62 х 2 = 124 (шт.).

Чтобы перевести штуки в погонные метры, умножим их количество на длину одного стержня:

124 х 6 = 744 м.п.

Армопояса соединяются в единую конструкцию при помощи вертикальных связей. Они устанавливаются в местах пересечения стержней. Их число равняется 31 х 31 = 961 шт.

Длина связи определяется высотой арматурного каркаса. Эта величина зависит от толщины монолитной плиты с учетом выполнения следующего требования: металл должен быть полностью закрыт слоем бетона толщиной 50 мм (фундамент плита — расчет толщины).

Допустим, что нам надо соорудить монолит толщиной 200 мм. Тогда длина связи будет равняться

200 – 50 – 50 = 100 мм или 0,1 м.

Переводим количество вертикальных связей в метры и получим 0,1 х 961 = 96,1 м.п.

В итоге получим общий погонаж арматуры 96,1 + 744 = 840,1 м.п.

Теперь определяем кубатуру монолита: 6 х 6 х 0,2 = 7,2 куб. м.

Чтобы определить расход арматуры на 1 м3 бетона монолитной плиты фундамента, надо поделить подсчитанные метры на объем плиты:

840,1 м.п : 7,2 куб. м = 116,7 м/м3.

Ленточный фундамент

Способ определения расхода арматуры на 1 м3 бетона ленточного фундамента абсолютно идентичен вышеприведенному (армирование ленточного фундамента).

Различия наблюдаются только в геометрии каркаса:

В большинстве случаев при армировании ленты верхний и нижний пояса каркаса содержат всего по два горизонтально расположенных стержня. Вертикальные связи, придающие конструкции пространственную форму, устанавливаются с шагом 0,5 м.

Подсчитывая метраж горизонтально расположенных стержней, надо учитывать весь периметр фундамента, включая и несущие внутренние стены (о том, какая марка бетона нужна для ленточного фундамента).

Перевод метров погонных в тонны

Обычно сталь продают не метрами, а тоннами или килограммами. Чтобы перевести погонаж в весовую меру, надо знать удельный вес арматурных стержней.

Он тем выше, чем больше диаметр арматуры. Один метр стержня диаметром 10 мм весит 0,617, а диаметром 14 мм – 1,21 кг/м.

Перемножив удельный вес и количество метров, получим килограммы. Перевести эту цифру в тонны можно ее простым делением на 1000.

Вам возможно будут полезны для прочтения так — же статьи:

Как сделать расчет бетона на фундамент.Выбор марки бетона для фундамента частного дома.

Видео о том, как расчитать расход арматуры и сделать армокаркас для бетонирования .

Для того, чтобы несущая конструкция была устойчивой, чаще всего ее делают из армированного бетона. При этом количество арматуры и ее другие качественные характеристики напрямую зависят от дальнейшего использования получаемого материала.

В частности, при постройке фундаментов – от дальнейшей несущей нагрузки и устойчивости грунта, на котором будет происходить процесс строительства.

Норма по стандартам

Стандартные нормы рассчитаны для различных случаев.При составлении проекта, они указываются в технической документации, и должны точно выдерживаться. При этом архитекторы учитывают все тонкости, включая нагрузку на конструкцию из армированного бетона, состояние грунта, климатические условия и прочие необходимые условия.

Поэтому указать точное количество для абстрактного случая невозможно.Если же нужно рассчитать для частного строительства мелких бытовых построек, можно использовать приблизительные величины и пользоваться поправкой на возможные усложнения.Учитывается:Тип фундамента.Размер возводимого здания и его вес.Особенности грунта.Технические характеристики арматуры.Если для высотных зданий часто используется центнер арматуры, для небольших сооружений расход арматуры на 1 м3 бетона будет в 2-4 раза меньше, и использовать диаметр 1 см с ребристым профилем.Тогда приблизительно на ленточный фундамент длиной 9 м. и шириной 6 м. должно использоваться сечение 0.4х1 м., арматуры диаметром 12 мм надо всего 18.7кг.

на куб бетонной смеси, а диаметра 6 мм.– 5.9 кг. В общем это составляет 24.6 кг. арматуры.

Причины отклонений

В некоторых случаях расход арматуры может быть больше, чем это обычно используется.

Причинами таких изменений могут стать:

1. Сложные для строительства грунты – плавуны, песочные грунты. Кроме того, возможность землетрясений, чрезмерная влажность, резкие перепады температур может стать причиной дополнительной страховки по безопасности конструкции.

2. Дальнейшее использование зданий. Промышленные корпуса с тяжелым оборудованием, постоянным движением значительного количества ресурсов, детонацией поверхностей требуют особого внимания конструкторов, в том числе по рассмотрению расхода арматуры на 1 м3 бетона.

3. Если материалы, которые уходят на дальнейшую постройку, заменяются на более тяжелые.

Соответственно, если легкие здания строят на плотных грунтах, арматуры уйдет меньше, поскольку ее диаметр будет применяться меньшим.

Столбчатые и плоские

Для постройки столбчатых фундаментов используются армированные бетонные столбы, диаметр которых начинается от 15 см. Форма – прямоугольная, круглая или квадратная. Такие столбы обеспечивают фундаменту прочность на растяжение и сжатие, а также оберегают от воздействия сильных морозов.

Есть две технологии, по которым заливаются столбы.По первой в вырытую яму (около 30 см больше нужного размера) устанавливается опалубка, в которую закрепляется арматура и там заливается бетоном. По окончанию застывания бетона опалубка удаляется, и столб окончательно засыпается. По другой технологии отверстие проделывает специальный бур, который внизу проделывает уширение.Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию.

Он делает фундамент более устойчивым, но не обязателен.Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.Для ростверка используется поперечное сечение, диаметр 10-12 мм.

с поперечными гладкими связками, не несущими на себе нагрузки.2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов- кирпича, керамзита и прочего.Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских.

Между ребрами засыпается песок или смесь песка и гравия.Основа плит – металлические решетки, которые располагаются в верхней и нижней ее частях, связаны между собой.Могут использоваться и стандартные пруты с шагом 20-40 см., в зависимости от веса здания. Диаметр и сечения 10-15 см. Специалисты рекомендуют использовать одновременно продольное и поперечные сечения.

Алгоритм расчета и требуемые данные

При расходе арматуры на 1 м3 бетона во внимание берутся следующие параметры: нагрузка на фундамент, диаметр арматуры, длина прутов.

Для определения нагрузки на основание дома вычисляется площадь стен, кровли, цокольного, междуэтажного и чердачного перекрытия, а далее по таблице вычисляется приблизительный их вес.

Сума найденных результатов – точная нагрузка на фундамент.

Средний вес кровли по материалам, в кг /м. кв.

Средний удельный вес стены толщиной 15 см по материалам, в кг/м. кв.

Средний вес перекрытий по материалам, в кг /м. кв.
Чем больше нагрузка, тем меньше шаг, с которым используются железные пруты, а, значит, и ее конечное количество.
По стандарту диаметр железных стержней зависит от общего сечения всего фундамента, определяется в отношении как 1 к 0.001, то есть не меньше 1%. Для точных расчетов используется следующая таблица:

Для дальнейшего вычисления расхода арматуры на 1 м3 бетона необходимо воспользоваться ГОСТами 5781-82 и 10884-94. Однако есть значения, которые встречаются чаще всего. При диаметре сечения арматуры 8-14 мм ее ребристой поверхности чаще всего нужно 150-200 кг прутов.
В случае постройки колонн — это значение достигает 200-250 кг.
Для того, чтобы узнать, сколько железа необходимо на все здание, вычисляется сумма периметра здания и дины всех простенков.
Умножив данные на количество арматуры в 1 метре кубическом, получается ее общее количество, необходимое для строительства фундамента данного здания.

Источники:

salecement.ru
dompodrobno.ru
ks5.ru
tk-konstruktor.ru

blog-potolok.ru

Сколько кг арматуры куб бетона

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м 3 бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

Строительство ленточного фундамента

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

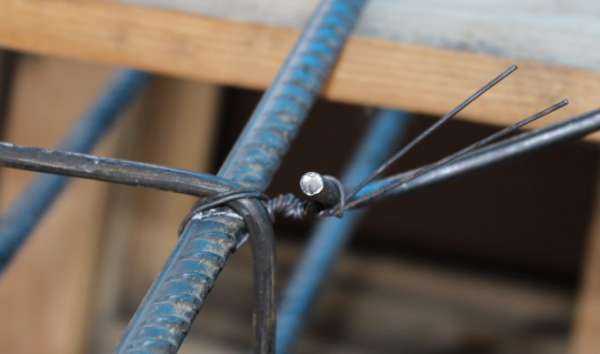

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта

Поделись ссылкой — это лучший мотиватор для нас
Вконтакте
Facebook
Twitter
Одноклассники

Как определить расход арматуры

Нормы расхода арматурных элементов, рассчитываемые на м 3 конструкций из железобетона, зав

vsjaarmatura.ru

Сколько килограмм арматуры кубе бетона

Государственные элементные сметные нормативы. В соответствии с этим документом масса стержней для армирования бетона должна составлять 1 тонну на 5 м3, то есть 200 кг на 1 м3;
Федеральные единичные расценки. В соответствии с этим документом для железобетонных конструкций высотой до 2 метров, масса стержней должна быть не менее 187 кг на «куб» бетона;
Для наиболее точных подсчетов рекомендуется пользоваться данными документов ГОСТ 5781-82, ГОСТ 10884-94 и данными таблицы зависимости массы стальных стержней от их длины и марки.

как рассчитать необходимое количество арматуры на фундамент?

Таблица зависимости массы железных прутьев от их длины и марки

Рассмотрим несколько примеров, сколько арматуры нужно на 1 куб бетона для заливки фундаментов разных видов

Плитный фундамент. В любом случае на выбор марки и диаметра арматуры влияет тип почвы и вес возводимого сооружения. Если грунт стабильный с малой вероятностью зимнего пучения, допустимо армировать конструкцию прутьями Ø 10 мм (для деревянных зданий) и Ø14-16 мм для каменных (кирпичных, блочных, пеноблочных и шлакоблочных) домов. Это значительно удешевляет стоимость конструкции.

Поделись ссылкой — это лучший мотиватор дл

vsjaarmatura.ru

Сколько арматуры на куб бетона. Сколько арматуры. ArmaturaSila.ru

Количество арматуры на куб бетона

Как рассчитать количество арматуры на куб бетона

Расход арматуры на куб бетона
Сколько стальных прутьев необходимо для плитного фундамента
Расчет стального каркаса для других видов фундамента

Чтобы фундамент был целостным и прочным долгие годы, его необходимо армировать. Количество арматуры на куб бетона зависит от многих факторов:

типа фундамента;
вида грунта;
площади и толщины прутьев;
класса стержней;
веса конструкции.

Виды арматуры. 1 и 2 – арматура периодического профиля; 3- проволока периодического профиля; 4 – семипроволочная прядь; 5 – двухпрядный канат.

Расход арматуры на куб бетона

Чтобы узнать количество стержней для строительной конструкции, следует учесть свойства бетона. который также бывает различных марок. Характеристики бетона отличаются составом примесей и наполнителей.

Каждое строение имеет свои требования прочности. Чтобы обеспечить достаточную прочность, необходимо провести расчеты, опираясь на государственные стандарты:

Рисунок 1. Таблица зависимости массы железных прутьев от их длины и марки.

ГЭСН – Государственные элементные сметные нормы. Согласно этому стандарту, количество стержней для бетона должно составлять 1 т на 5 м³.

ФЕР – стандарт, основанный на ГЭСН, который расшифровывается как Федеральные единичные расценки. Согласно данным нормам, на 1 куб бетона количество стержней должно составлять 187 кг. Это касается железобетонных плит высотой до 2 м и толщиной 1 м, оснащенных пазами и стаканами.

Для наиболее точных расчетов рекомендуется пользоваться ГОСТами 5781-82 и 10884-94. Эти нормы содержат информацию о стержневой и термомеханической арматуре для железобетонных конструкций. На рисунке 1 изображена таблица, которая показывает зависимость массы железных прутьев от их длины и марки. Согласно этим данным можно легко рассчитать количество арматуры для бетона.

Вернуться к оглавлению

Сколько стальных прутьев необходимо для плитного фундамента

На выбор марки стального материала влияет тип грунта и масса возводимого строения.

Если грунт стабильный с минимальной вероятностью вспучивания, то железные прутья можно применять диаметром 10 мм, что уменьшит стоимость конструкции на порядок.

Нагрузка на основание определяется типом строения. Для легкого деревянного дома можно использовать прутки диаметром 0,01 м. Для тяжелых кирпичных зданий армирующий пояс должен выдерживать большую массу. В этом случае диаметр прутьев составляет 14-16 мм.

Рассмотрим пример расчета количества прутков для дома размерами 6х6 м при условии, что фундамент будет в виде монолитной плиты:

Схема расположения арматуры для фундамента.

Железный каркас изготавливается таким образом, что шаг между прутками должен быть 200 мм. Для дома 6х6 м необходим 31 пруток в одном направлении и столько же в перпендикулярном пол ожении. Итого нужно 62 прутка.
Монолитная плита имеет два армопояса: один сверху, а другой снизу. Таким образом, для двух армирующих поясов понадобятся 124 прутка длиной 6 м. В продаже редко встречается материал нужной длины. Поэтому для объективности расчетов надо определить количество погонных метров железных прутков: 124 шт. х 6 м = 744 погонных метра.
Эти два каркаса должны быть прочно соединены между собой в местах пересечения продольных и поперечных прутков. Чтобы определить количество пересечений, надо 31 пруток умножить на 21, и получаем в результате 961 пруток.
Если каркас имеет толщину 0,2 м и находится на 0,05 м от грунта, то длина соединяющих прутков должна составлять по 0,1 м каждый. То есть для соединений надо 96 м арматуры: 100 мм * 961 шт.
Таким образом, путем сложения 144 и 96 получаем 240 погонных метров и определяем общий метраж арматуры для монолитной плиты под дом 6х6 м.

Вернуться к оглавлению

Расчет стального каркаса для других видов фундамента

По материалам сайта: http://tolkobeton.ru

Как определить расход арматуры на куб бетона при заливке фундамента

При строительстве крупных промышленных и гражданских объектов расход арматуры на куб бетона определяется по ГОСТ 5781-82 и ГОСТ 10884-94 и заранее учитывается при проектировке сооружений. Но как поступать, когда такое строительство ведётся в домашних условиях?

Вряд ли кто будет строго придерживаться стандартов Госстроя, но ведь всё равно нужно придерживаться каких-либо норм, особенно это касается заливки ленточного фундамента, где, собственно и применяется заливной железобетон.

Заливка плитного фундамента

Ниже мы поговорим о способе таких расчётов и вычислений, а также посмотрим видео в этой статье по нашей теме.

Арматура в ЖБК

Где используются сборные и монолитные ЖБК в домашнем строительстве

Армирование ленточного фундамента

Цемент, это один из самых востребованных материалов в любом строительстве и без бетонирования тоже не обходится ни одно грандиозное строительство #8212; там используется, либо сборный, либо монолитный железобетон. Если говорить за сборные ЖБК, то для частного строительства используются в основном фундаментные блоки и панели перекрытия. Для монолита тоже не очень широкий спектр применения #8212; это ленточный заливной фундамент и армированная стяжка, которая тоже, по сути, является плитным фундаментом.
В некоторых случаях при строительстве частных домов делают монолитные перекрытия #8212; это обычно происходит в тех случаях, когда нет возможности оборудовать подъездные пути для подвоза и монтажа сборных перекрытий. Попросту говоря, дом строится в таком месте, где не может работать грузоподъёмный автомобильный кран #8212; в горах, на холме и тому подобное. В таких случаях инструкция, указанная в ГОСТ 5781-82 и ГОСТ 10884-94 имеет первостепенное значение.

Рекомендация. Сборка арматурных каркасов для монолитных ЖБК в домашних условиях, как правило, осуществляется при помощи стальной вязальной проволоки.
Использовать для этого электро- или газосварку нерентабельно #8212; увеличивается цена и понижается качество.

Расход арматуры

Арматура разного сечения

Поскольку все ЖБ конструкции имеют разное назначение, характеристики, добавки и наполнители, то и норма расхода арматуры на 1 м 3 бетона может отличаться в каждом отдельном случае. Все эти нормы, безусловно, регулируемы, и это можно определить с помощью вышеупомянутых Госстандартов. Но кроме них также есть ГЭСН (государственные элементарные сметные нормы) и ФЕР (федеральные единичные расценки, которые основаны на тех же ГЭСН).

Например, по ГЭСН 81-02-06-2001 на 5м 3 монолитного фундамента общего назначения потребуется 1т металла, который равномерно распределен в виде арматурного каркаса. Более подробно средний расход арматуры на 1 м 3 бетона можно прочесть в ФЕРах, которые гласят, что столбчатые фундаменты (плиты, стаканы, пазы, подколонники) до 2м в высоту нуждаются в 187кг/м 3. а плоские ЖБК #8212; 81кг/м 3 .

Норма по данному стандарту

Заливаем фундамент

Каркас плитного основания

Как для плитного, так и для ленточного фундамента обычно используется ребристая арматура типа A-III, сечением не менее 10 мм, хотя для соединений каркасных обрешёток зачастую применяют гладкостенный прут меньшего сечения.

На верхнем фото видно, как монтируется сборный каркас для плиты #8212; он состоит из двух обрешёток, где стандарт ячейки имеет 200#215;200 мм. Высота плиты будет зависеть от веса вышестоящего строения, но вам следует позаботиться о том, чтобы весь металл был покрыт раствором, слой которого составит не менее 50 мм.

Примечание. Если учесть, что на один кубометр вам нужно расходовать 81 кг арматуры, то её сечение вы будете подбирать в зависимости от толщины плиты #8212; получается, что чем толще плита, тем больше диаметр прута.
Вам нужно будет постараться на одном кубометре расположить определённую массу, соблюдая при этом размер ячейки 200#215;200 мм.
В общую массу металла вы также можете включить вертикальные прутья, которыми вы будете соединять обрешётки своими руками.

Принцип монтажа каркаса

Теперь давайте посмотрим, сколько арматуры на куб бетона расходуется при закладке ленточного фундамента, и если ориентироваться на массу, то здесь тоже можно придерживаться ФЕР 06-01-001-16, которые предусматривают 81кг металла на куб раствора. Здесь вам будет легче ориентироваться по ширине и высоте ленты.

Например, если её ширина не более 40 см, то на один ряд (пояс) обычно пускают по два прута, сечением 10-12 мм, если этот параметр увеличивается, то, соответственно, увеличивается количество прутьев в ряду. То же самое можно сказать и о высоте ленты, так, до 60 см обычно используют два уровня, как на верхнем рисунке, но если фундамент заглубленный, то такие уровни обустраивают, примерно, через 40 см друг от друга.

Кроме этого, есть также вертикальные перемычки, которые тоже монтируются с шагом 40-50 см, соединяя между собой пояса по всей протяжённости фундамента. Так как вы не будете покупать металл на вес, то вычислять, в данном случае, сколько нужно арматуры на 1 куб бетона вам будет просто неудобно #8212; гораздо легче вычислить её погонаж.

То есть, вы определяете общую длину ленты и умножаете на количество прутьев, которые понадобятся на метр погонный. После этого общую длину арматуры разделите на 6 или 5 (длина прута) и вы поймёте, сколько штук купить на весь фундамент.

Заключение

При обработке плитного и ленточного монолитного фундамента резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне осуществляется в общем порядке, предусмотренном ГОСТами и СНиПами. Успехов в строительстве!

Опубликована: 11 июн , 02:18

До того, как укладывать фундамент, необходимо будет выяснить, сколько арматуры на куб бетона потребуется. Так как же это вычислить?

К сожалению, для этой проблемы нет абсолютного и универсального решения. Дело в том, что самую большую нагрузку, которая давит на фундамент, будут нести именно арматурные стержни. Получается, что количество стержней на куб везде будет разное. Это число должно быть указано в проекте, оно будет напрямую зависеть от весовых нагрузок и размеров дома.

8 сколько арматуры на куб бетона.jpg

Для решения вышеуказанной задачи всё-таки потребуются конкретные цифры. И их можно привести, однако значения будут ориентировочными. Если речь идет о постройке загородного коттеджа средних размеров, то можно использовать около 100 килограмм стержней на каждый куб фундамента.

Иногда для стен берут всего 80 килограмм, а при постройке дороги вообще можно использовать всего лишь 30 кило. Что касается, например, колонн, то здесь этот же параметр может достигать все 300 килограмм.

Чем можете дополнить?

Для просмотра вложений Вам необходимо зарегистрироваться на форуме

Опубликована: 11 июн , 08:13

Кот в Шляпе с Пером писал(а). самую большую нагрузку, которая давит на фундамент, будут нести именно арматурные стержни.

Плохо вас в бурсе учили.
Нагрузку на сжатие несет непосредственно тело бетона фундамента. Как правило, это вертикальные нагрузки. Бетон прекрасно их выдерживает, потому фундаментные блоки и не армируются совсем. И только в случае возникновения прогибающих усилий (просадочность или неоднородность основания и т.д.) включаются в работу арматурные стержни. При устройстве «плитного» или ленточного фундамента из-за неоднородности грунта, приложения нагрузок вызывающих прогиб («крутящий момент») для увеличения прочности конструкции проводится расчет армирования (бетонная конструкция без армирования, плохо воспринимает изгибающие нагрузки), отдельно для каждого конкретного случая, и это может быть и 20 кг на 1 м куб и 220кг…
Голословно утверждать о весе арматуры в кубе бетона не стоит. Это несоизмеримые отношения вес арматуры и кубический метр бетона.

Никнейм kinto. зарегистрирован. Сертификат id № 375264

Источники: http://fix-builder.ru/remont/montazh-fundamenta/32256-kak-rasschitat-kolichestvo-armatury-dlya-monolitnoj-plity, http://masterabetona.ru/betonirovaniye/475-rashod-armatury-na-kub-betona, http://forum.derev-grad.ru/fundamenti-f2/skol-ko-armatury-na-kub-betona-t7269.html

Комментариев пока нет!

armaturasila.ru

Сколько нужно арматуры на куб бетона. Сколько арматуры. ArmaturaSila.ru
