Перехлест арматуры: сколько диаметров по СНиП

При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.

Виды соединений между арматурными элементами

Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.

В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами

Возможны следующие варианты:

• соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения. Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.

Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;

• фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.

Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.

Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.

К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки

Прямая анкеровка.

Прямая анкеровка арматуры устраивается в местах, где геометрия конструкции позволяет это сделать, и иногда может располагаться в защитном слое бетона. Прямая анкеровка допускается только для арматуры периодического профиля.

Наличие дополнительного обжатия бетона от внешних силовых факторов в зоне анкеровки увеличивает несущую способность самого бетона, тем самым увеличивается эффективность анкеровки (сцепления).

При прямой анкеровке в защитном слое бетона продольное усилие пытается сколоть защитный слой касательными напряжениями.

Рис. 1. Возможность скалывания защитного слоя бетона при анкеровке.

Наши нормы не оговаривают длину анкеровки в зависимости от расположения стержня в конструкции, поэтому анкеровку в защитном слое бетона не рекомендуется выполнять без наличия поперечной арматуры или каких-то других дополнительных мероприятий (увеличенная длина анкеровки, установка верхней перпендикулярной продольной или поперечной арматуры, увеличение защитного слоя, устройство отгиба и т. д.), с помощью которых будут восприниматься касательные напряжения и исключено скалывание защитного слоя бетона.

Установка по верху перпендикулярной продольной арматуры в зоне анкеровки увеличивает зону скола защитного слоя бетона, но при этом ее применение по сравнению с установкой поперечной арматуры менее эффективно.

Шаг и диаметр хомутов в зоне прямой анкеровки в защитном слое бетона определяется в зависимости от типа хомута и диаметра продольной арматуры.

Расчетная длина прямой анкеровки арматуры в бетоне определяется

(СП 52-101-2003 п. 8.3.22 или СП 63.13330.2012 п. 10.3.25):

Для элементов из мелкозернистого бетона группы А требуемая расчетная величина длины анкеровки должна быть увеличена на 10ds для растянутого бетона и на 5ds – для сжатого.

Допускается уменьшать длину прямой анкеровки стержней ненапрягаемой арматуры в зависимости от количества и диаметра поперечной арматуры в зоне анкеровки, вида дополнительных анкерующих устройств (приварка поперечной арматуры) и величины поперечного обжатия бетона в зоне анкеровки (например, от опорной реакции), но не более чем на 30%.

В любом случае фактическую длину анкеровки принимают не менее 15ds и 200 мм, а также не менее 0,3×lo,аn.

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А400:

Класс бетона на сжатие	Lан/ds	Длина анкеровки (мм) в зависимости от диаметра арматуры
		6	8	10	12	14	16	18	20	22	25	28	32
В15	47,32	284	379	473	568	663	757	852	947	1041	1183	1325	1515
В20	39,41	237	315	394	473	552	631	710	788	867	985	1104	1262
В25	33,77	203	270	338	405	473	540	608	676	743	844	946	1081
В30	30,84	200	247	309	370	432	494	555	617	679	771	864	987
В35	27,28	200	218	273	328	382	437	491	546	600	682	764	873

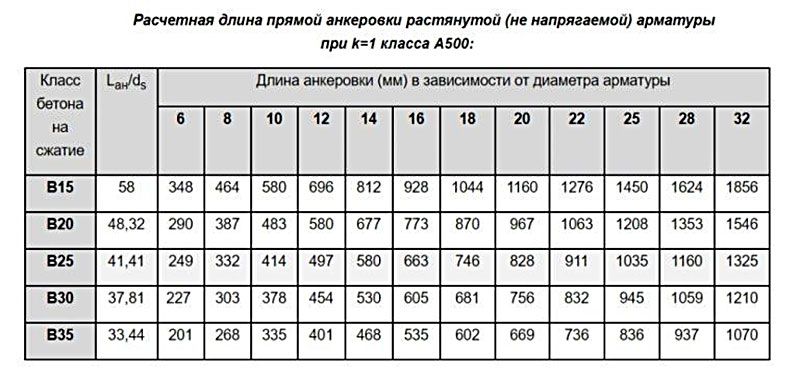

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500:

Класс бетона на сжатие	Lан/ds	Длина анкеровки (мм) в зависимости от диаметра арматуры
		6	8	10	12	14	16	18	20	22	25	28	32
В15	58	348	464	580	696	812	928	1044	1160	1276	1450	1624	1856
В20	48,32	290	387	483	580	677	773	870	967	1063	1208	1353	1546
В25	41,41	249	332	414	497	580	663	746	828	911	1035	1160	1325
В30	37,81	227	303	378	454	530	605	681	756	832	945	1059	1210
В35	33,44	201	268	335	401	468	535	602	669	736	836	937	1070

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500СП с эффективным профилем:

Класс бетона на сжатие	Lан/ds	Длина анкеровки (мм) в зависимости от диаметра арматуры
		6	8	10	12	14	16	18	20	22	25	28
В15	53,56	322	429	536	643	750	857	964	1071	1179	1339	1500
В20	44,63	268	357	446	536	625	714	804	893	982	1116	1250
В25	38,25	230	306	383	459	536	612	689	765	842	956	1071
В30	34,94	210	280	350	419	489	559	629	699	769	874	979
В35	30,91	200	247	309	371	433	495	557	618	680	773	866

Примечание: отношение в таблицах Lан/ds для не напрягаемой арматуры диметром больше 32 мм нужно разделить на коэффициент 0,9.

Фиксация арматурных прутков электросваркой

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Соединение арматуры внахлест без сварки при монтаже армопояса

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:

• соединение с перехлестом прямых концов арматурных стержней;
• фиксация прутков внахлест с использованием дополнительных элементов усиления;
• связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

Следует придерживаться указанных рекомендаций:

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Анкеровка продольного стержня с помощью специальных устройств

1

— бетон;
2
— анкеруемый стержень;
3
— круглая или квадратная, стальная шайба;
4
— сварка;
5
— обжатие;
6
— высаженная головка;
7
— стальной уголок;
8
— резьба

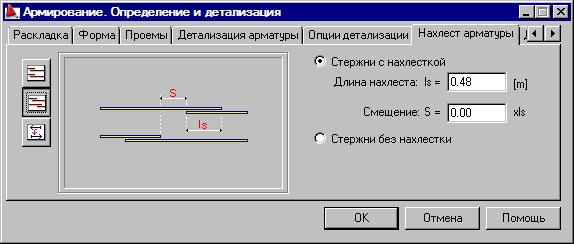

Смещение стержней арматуры при соединении без сварки

Смещение стержней арматуры при соединении без сварки

Соседние соединения арматуры по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок вдоль стыкуемой арматуры длиной 130% длины нахлеста стержней. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах этого участка [раздел 6. 1 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва 2009)]

Длина анкеровки зависит от профиля и диаметра стержня, напряженного состояния бетона в зоне анкеровки (сжатие/растяжение), наличия поперечной арматуры в зоне анкеровки, фактического напряжения в стержне относительно его максимального значения и других конструктивных факторов.

Нахлест арматуры при армировании: нормы, таблицы

Армирование является важной частью монолитных конструкций современных зданий. Долговечность и устойчивость строения зависит от надежности и прочности металлического каркаса, который помещается в фундамент. Создание опорного и укрепляющего арматурного каркаса заключается в правильном соединении стержней арматуры.

Содержание

1. Виды соединений между арматурными элементами
2. Какой должен быть нахлест арматуры для вязки
3.   Анкеровка арматуры: таблица
4. Фиксация арматурных прутов электросваркой
5. Требования нормативных документов к арматурным соединениям
6.  Заключение

Виды соединений между арматурными элементами

Для конструирования каркасного остова используют разные типы соединения арматуры. Существует три основных способа стыковки двух     арматурных прутьев:

Стыковка арматуры внахлест производится следующим образом:

• с применением вспомогательных деталей: петель, лапок, крючков. Для А1- класса арматуры используются только крюки и петли;
• нахлест армирующих профильных стержней прямыми окончаниями;
• нахлест арматуры с прямыми окончаниями и поперечным соединением.

Механическая стыковка арматуры (МСА) классифицируется следующим образом:

• опрессованная анкеровка арматуры: торцы прутов соединяются внутри стального цилиндра, который обжимается гидравлическим прессом. В результате сталь врезается между ребрами профильной арматуры
•  резьбовая: производится с помощью стыковочного цилиндра с нарезанной внутри цилиндрической/конической резьбой. Соответствующая резьба выполнена на концах соединяемых стержней арматуры;
• болтовая: арматура соединяется болтами, вкрученными в тело арматуры через стенку муфты;
• винтовая стыковка производится а помощью муфты, внутри которой нарезана резьба, идентичная профилю арматуры, и закрепляется контргайками.

Сварочное соединение: анкеровка арматуры производится с помощью сварки.

Какой должен быть нахлест арматуры для вязки

Стыковка арматуры внахлест с помощью вязки – наиболее легкий способ создать надежный металлический каркас. Для данного типа соединения используются популярные прутья А400. Соединение арматуры внахлест механическим путем производится вязкой с помощью проволоки. Два стержня с прямыми концами приставляются с перехлестом и обвязываются отожженной проволокой. Но тут есть свои требования для обеспечения прочности соединения.

При стыковке арматуры внахлест методом вязки необходимо учитывать параметры:

•  величина нахлеста арматуры;
•  расположение соединения в каркасе и его назначение;
•  взаимное расположение участков перехлеста.

При армировании фундамента, нахлест арматуры недопустимо устанавливать в местах повышенной нагрузки (например, углы строения). Поэтому следует правильно рассчитать участки для перехлеста стержней арматуры при вязке. Они должны размещаться в тех частях металлической конструкции, на которые оказывается минимальная нагрузка.

Если по объективным причинам выполнить это условие не получается, длина нахлеста прутьев будет зависеть от диаметра арматуры. Для ленточного фундамента участки, где монтируется перехлест арматуры, должны находиться в местах, не подверженных напряжению и изгибанию. Если данное условие невыполнимо, длина прямой анкеровки принимается равной 90 диаметрам скрепляемой арматуры. Размеры таких соединений строго регламентированы ГОСТами.

Перехлест арматуры при вязке также зависит от таких параметров:

• класс рабочей арматуры;
• марка заливающего бетона;
• назначение железобетонного фундамента;
• степень предстоящей нагрузки.

Узнать длину регламентированной длины анкеровки арматуры можно из нормативной таблицы, которая предоставлена ниже.

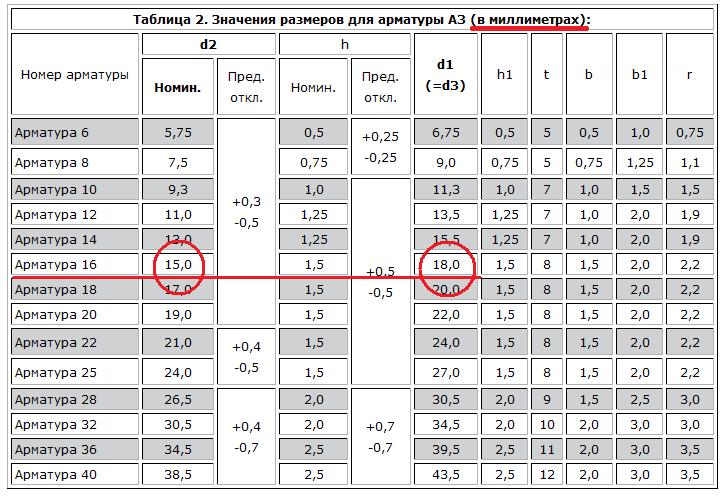

  Анкеровка арматуры: таблица

Внимание! В пункте 8.3.27 ГОСТ 10922 2012 указано, что механические соединения арматуры внахлест применяются для металлопрутов, у которых диаметр равен не более 40 мм. Участки армированного каркаса с максимальной нагрузкой запрещено фиксировать, используя нахлест.

Соединение арматуры внахлест без сварки при монтаже армопояса

Величина нахлеста арматуры при армировании определяется комплексом факторов. Также учитывается диаметр стержней и класс заливающего бетона. Размер перехлеста арматуры при вязке можно рассчитать вручную, но легче сориентироваться по таблице.

Важно! Длина анкера при стыковке арматуры внахлест еще зависит от места расположения арматурной сетки: в нижней части плиты (зона растяжения бетона) перехлест будет больше, а в верхней части плиты (зона сжатия бетона) — меньше.

Фиксация арматурных прутов электросваркой

Соединение встык арматурных стержней с помощью сварки производится только с арматурой классов А500С и А400С , потому что данные марки относятся к свариваемым материалам. Самая распространенная марка А400 не подлежит соединению сваркой, так как после нагревания она теряет свойство антикоррозийности и становится менее прочной.

Как гласят российские ГОСТ 10922 и пришедший ему на смену 14098, дуговую электросварку разрешается применять для стыковки арматуры внахлест с диаметром, меньшим 25 мм.

Внимание! Длина шва сварки зависит от типа диаметра арматурного стержня. Для сварки применяют электроды с сечением 4 — 5мм.

Требования нормативных документов к арматурным соединениям

СНиП гласят, что бетонный фундамент должен быть укреплен минимум двумя арматурными каркасами. Для частной стройки чаще применяют стыковку арматуры внахлест методов вязки, так как этот способ бюджетный и более доступный, не требующий гидравлической установки или сварочного аппарата. Для соединения данным способом рекомендуется использовать арматуру с диаметром не больше 40 мм.

Расстояние между стержнями, которые соединяются сваркой внахлест, должна быть более 25 мм, что позволяет бетону проникать во все узкие места конструкции. Для стержней с диаметром больше 25 мм следует выдерживать дистанцию, равную диаметру арматуры.

Дистанция между армирующими прутьями по ширине фундамента должны составлять не больше 8 сечений этих прутьев. Если производится стыковка арматуры внахлест с помощью вязки, то дистанция между стержнями получается нулевая: она определяется только профильными выступами. Наибольшая дистанция в этом случае должна быть не больше 4-ех диаметров арматурных прутьев.

Расстояние между самими стыками, расположенными рядом, принимается 30 мм и более.

Совет специалистов

Специалисты рекомендуют использовать опрессованную стыковку арматуры, а не внахлест или винтовые муфты, если нужно соединить стержни сечением больше 25мм. Данные типы соединений позволяют:

• увеличить уровень безопасности строения благодаря повышенной прочности стыковки;
• снизить расходы на армирование, так как нахлестный способ предусматривает до 25% дополнительного перерасхода арматуры.

 Заключение

Армирование требует точности проводки и соединения арматурных прутьев. Работа по созданию металлического каркаса предполагает знания всех параметров арматуры, бетона, требований к фундаменту. Грамотный монтаж металлоконструкции позволит предотвратить деформацию и растрескивание железобетонного фундамента, увеличить прочность и долговечность фундамента и всего здания.

ПРИТРОЙКА АРМАТУРЫ РАЗНЫХ РАЗМЕРОВ, ВОЗМОЖНЫЕ ПРИЧИНЫ

МАНСУР А.

МАНСУР А.

Менеджер по проектированию конструкций (основная инфраструктура (мосты, подземные переходы, автомагистрали и туннели)

Опубликовано 8 января 2019 г.

+ Подписаться

При притирке арматурных стержней разного диаметра стандартной практикой является предоставление припуска, рассчитанного на основе меньшего диаметра.

Это довольно распространенная практика, но причину найти не так-то просто.

Прежде чем мы углубимся в объяснение вышеизложенного, мы должны понять важное значение конструкции RCC, которому мы обычно не уделяем много внимания.

Все стержни рассчитаны на напряжение не более 0,87fy независимо от их диаметра. Это означает, что для данного растягивающего усилия можно обеспечить меньшее количество стержней большего диаметра или большее количество стержней меньшего диаметра.

Теперь рассмотрим место притирки двух стержней разного диаметра. Целью использования меньшего диаметра является достижение экономичной конструкции, поскольку сила растяжения в этом месте находится на уровне, которому может противостоять стержень меньшего диаметра.

Как показано на рисунке ниже, для сопротивления натяжению в 300 кН и более требуется стержень большего диаметра. Однако, поскольку сила изменяется по длине элемента и падает до значения, скажем, 150 кН, для восприятия этой силы можно использовать стержень меньшего диаметра. Если мы все же продолжим и обеспечим стержень большего диаметра повсюду, получившаяся конструкция не будет экономичной. Также целью стали является предупреждение людей, когда конструкция рухнет, поэтому таким образом она сначала согнется, а затем разрушиться, иначе в случае большего количества стали она внезапно треснет без предупреждения

Теперь, в месте нахлеста, поскольку сила составляет 150 кН и продолжает уменьшаться, стержень меньшего диаметра будет подвергаться большему напряжению (ближе к расчетному значению 0,87fy) по сравнению со стержнем большего диаметра. Поскольку стержень меньшего диаметра является более важным в этом месте, было бы достаточно обеспечить длину перехлеста, рассчитанную на основе меньшего диаметра, чтобы передать требуемое усилие.

Помните, что можно безопасно указать длину внахлест на основе большего диаметра, но это будет неэкономично, так как длина внахлест прямо пропорциональна диаметру стержня.

• РЕМОНТ УСАДОЧНЫХ ТРЕЩИН

  19 апр.

  2020 г.

• Причины и способы устранения дефектов асфальтобетонного покрытия

  23 марта 2020 г.

• РУКОВОДСТВО ПО КОДИРОВАНИЮ AASHTO И FWHA Руководство

  23 марта 2020 г.

• жертвенный анод

  23 марта 2020 г.

• ШАБЛОН РЕЗЮМЕ

  25 сент.


  2019 г.

• Система образования, которую продолжит Мансур А. Джадун.

  8 сентября 2019 г.

• ПОИСК РАБОТЫ МАНСУРОМ А. ДЖАДУНОМ

  6 сентября 2019 г.

• ПОИСК РАБОТЫ НА РЫНКЕ ОАЭ

  5 сентября 2019 г.

• Что мы должны сказать рекрутерам и тем, кого они нанимают, «это бермудский треугольник»

  4 апр.

  2015 г.

Другие также смотрели

Исследуйте темы

Как рассчитать длину перекрытия балки и колонны

Как рассчитать длину перекрытия балки и колонны , В этой теме мы знаем, как рассчитать длину перекрытия балки и колонны. мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.

В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, нам требуется перекрытие арматуры.

Как рассчитать длину перекрытия балки и колонны

Целью длины перекрытия является сохранение продолжения стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.

Теперь возникает вопрос, как мы рассчитываем минимальную длину перекрытия колонны и балки

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вы также должны посещать:-

1) Что представляет собой бетон, а его типы и свойства

2) Расчет количества бетона для лестницы и ее формула

Длина перекрытия для колонны 10003

. ) длина перекрытия также известна как длина нахлеста

2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста

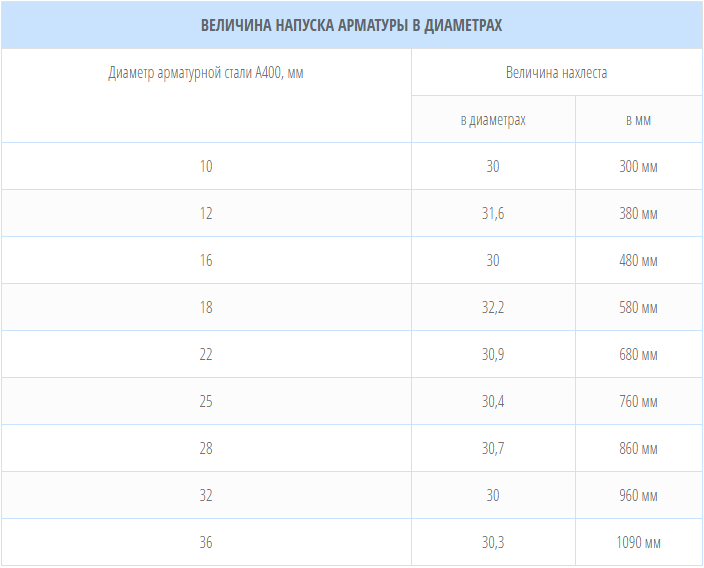

3) длина перехлеста для колонны должна быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы берем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, тогда длина нахлеста колонны должна быть 40×12 = 480 мм

Для 12 мм, 40×12 = 480 мм длина внахлест

Для 16 мм, 40×16 = 640 мм длина внахлест

Для 25 мм, 40× 25 =1000 мм длина нахлеста

4) длина нахлеста должна быть предусмотрена в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки.
