Сколько диаметров арматуры делать нахлест: Технические особенности нахлеста арматуры при вязке

таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном. Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

  1. Стыковка прутьев арматуры без сварки, внахлест.
      внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
  2. внахлест с прямыми концами арматурных прутьев периодического профиля;
  3. внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
  4. Механическое и сварное соединение.
      при использовании сварочного аппарата;
  5. с помощью профессионального механического агрегата.


Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8. 3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Система «Dextra Bartec» с параллельной резьбой

Муфтовое соединение «DEXTRA Bartec» от ГК ПСК обеспечивает равнопрочный стык арматуры диаметром от 12 до 65 мм за счет использования муфты с внутренней метрической резьбой, соединяющей концы стержней с нарезанной резьбой такого же профиля. Основной элемент системы — муфты «БАРТЕК»:

  • стандартные, соединяющие стержни одного диаметра при возможности вращения хотя бы одного конца;
  • переходные для стыковки арматуры разных диаметров при возможности вращения хотя бы одного конца;
  • позиционная, когда ни один конец стержня не может вращаться. В этом случае куплер полностью накручивается на один конец, а после стыковки выкручивается, соединяя оба конца. Для уменьшения области ослабленного сечения резьба выполняется в следующей последовательности:
  1. обрезка стержней по длине;
  2. увеличение начального диаметра конца с использованием холодной прессовки;
  3. накатка метрической резьбы на распрессованном конце.
  4. МСА с метрической резьбой позволяет армировать стены, колонны, а также балки, плиты.

Система «Bartec» доказала свою эффективность при реконструкции Октябрьского туннеля, прокладке линий казанского метрополитена, возведении Белорусской, Курской и Нововоронежский АЭС, жилых домов и общественных зданий Москвы, Казани и городов ЮФО, а также при строительстве первой бангладешской АЭС «Руппур» и других особо сложных объектов.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест. Например, если используется арматура, диаметром 6 мм, то рекомендуемый нахлест составляет 250 мм. Это не означает, что для прутьев сечением в 10 мм он будет такой же. Обычно, используется 30-40 кратноя величина сечения арматуры.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

Диаметр используемой арматуры А400 (мм)Количество диаметровПредполагаемый нахлест (мм)
1030300
1231,6380
1630480
1832,2580
2230,9680
2530,4760
2830,7860
3230960
3630,31090
40381580

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10355305280250
12430365355295
16570490455395
18640550500445
22785670560545
25890765695615
28995855780690
321140975890790
36142012201155985

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Сечение арматуры А400, которая используется для работы (мм)Длина нахлеста, в зависимости от марки бетона (мм)
В20 (М250)В25 (М350)В30 (М400)В35 (М450)
10475410370330
12570490445395
16760650595525
18855730745590
221045895895775
2511851015930820
28132511401140920
321515130011851050
361895162514851315

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

источник

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

  • длина накладки прута;
  • местонахождение места соединения в конструкции и его особенности;
  • как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

  • класс используемой для работы арматуры;
  • какой марки бетон, используемый для заливки бетона;
  • для чего используется железобетонное основание;
  • степень оказываемой нагрузки.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки. Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

  • перехлест конечных прутьев;
  • нахлест прутьев с прямыми концами с подваркой поперечных стержней;
  • с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Системы с использованием муфт «Flimu» (DSI), «GEWI»

Система МСА «Flimu» предполагает обжатие торцов стыкуемых профилей соединительной муфтой вследствие протягивания по ней специального обжимного кольца. Внутренний размер кольца меньше наружного размера соединительного цилиндра, что заставляет металл, из которого она изготовлена, заполнять профиль. Для протягивания кольца используется ручное оборудование, разработанное специально для использования в построечных условиях. Немецкая система «GEWI» основана на использовании высокопрочных стержней с левосторонней трапецеидальной резьбой по всей длине. Соединительные элементы с соответствующей внутренней резьбой позволяют быстро произвести стыковку.

Нахлест арматуры при армировании стен

Важные нюансы и требования для соединения вязкой

Процесс соединения арматур с помощью проволоки кажется намного более легким, чем вариант со сваркой или же использование спрессованных муфт и специальных аппаратов. Однако он также имеет свои тонкости и нюансы. Надо учитывать, что не стоит соединять арматуры в местах с повышенной нагрузкой (например, углы зданий).

Также необходимо обращать внимание на основные параметры:

  • длину накладки прута;
  • местонахождение соединения и особенности данного места;
  • расположение нахлестов по отношению друг к другу.

Между соседними местами соединения стрежней арматуры должно быть расстояние, которое можно рассчитать по формуле: Расстояние=1.5*Длину нахлеста, однако получившаяся величина должна быть не меньше 61см.

Также не стоит забывать, что размеры таких соединений регламентированы техническими нормами и нахлест зависит не столько от сечения арматур, сколько от:

  • марки бетона, который используется для заливки;
  • цели использования соединений;
  • класса эксплуатируемой арматуры;
  • нагрузки, оказываемой на основание.

Факты, формулы и цифры, изложенные в СНиПе дают представление о том, как именно делать вязку арматур для построения крепкого и надежного каркаса. Эти знания необходимы владельцам дачных участков, которые хотят что-то построить своими силами.

Нахлест арматуры является самым простым и надежным способом соединения стержней между собой. Нахлест гарантирует длительную эксплуатацию любого бетонного сооружения. Несмотря на свою простоту, есть несколько моментов, которые нужно изучить перед началом работы.

Виды сеток

Существует несколько типов изделий, используемых для армирования, основными из которых являются следующие материалы:

  • стекловолоконные;
  • металлические.


Виды армирующей сетки: а — металлическая; б — стекловолоконная
При нанесении тонкого слоя раствора на ровную поверхность применяют обычно стекловолоконное полотно. Для отделки кривых стен, когда толщина штукатурки составляет более 2-х сантиметров, подойдет исключительно изделие из металла.

В свою очередь, металлические сетки также бывают нескольких видов:

  • тканая – прочный и гибкий материал, который изготавливают из проволоки небольшого сечения. Используют такое изделие как для внешних, так и для внутренних работ. При выборе тканого полотна для армирования следует учитывать, что оптимальный размер ячеек в этом случае составляет 1х1 см;
  • плетеная – она же сетка-рабица. Лучше всего подходит для отделки поверхностей с большой площадью. Наиболее распространенный размер ячеек – 2х2 см;
  • сварная – изготавливается из проволоки с помощью точечной сварки. Расположенные перпендикулярно друг другу прутья формируют квадратные ячейки, оптимальная величина которых при армировании составляет 2-3 см. Сварные изделия чаще всего применяют для отделки строений, подверженных сильной усадке;
  • просечно-вытяжная – производится из листового металла путем формирования ромбовидных ячеек на специальном станке. Такой материал обычно монтируют в случаях, когда на 1 м2 предполагается небольшой расход раствора.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

  • Характер нагрузки;
  • Марка бетона;
  • Класс арматурной стали;
  • Мест соединения;
  • Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

Величина напуска арматуры в диаметрах
Диаметр арматурной стали А400, ммВеличина нахлеста
в диаметрахв мм
1030300 мм
1231,6380 мм
1630480 мм
1832,2580 мм
2230,9680 мм
2530,4760 мм
2830,7860 мм
3230960 мм
3630,31090 мм

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

Напуск арматуры в зависимости от назначения ЖБИ
Вид нагрузкиНазначение ЖБИ
Горизонтальное использование, в диаметрахВертикальное использование, в диаметрах
В сжатом бетоне33,8 ᴓ48,3 ᴓ
В растянутом бетоне47,3 ᴓ67,6 ᴓ

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

Для сжатого бетона
Диаметр армирующей стали А400 используемой в сжатом бетоне, ммДлина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20)М350 (В25)М400 (В30)М450 (В35)
10355305280250
12430365335295
16570490445395
18640550500445
22785670560545
25890765695615
28995855780690
321140975890790
36142012201155985

Для растянутого бетона
Диаметр армирующей стали А400 используемой в растянутом бетоне, ммДлина нахлеста армирующих стержней для марок бетона (класс прочности бетона), в мм
М250 (В20)М350 (В25)М400 (В30)М450 (В35)
10475410370330
12570490445395
16760650595525
18855730745590
221045895895275
2511851015930820
28132511401040920
321515130011851050
361895162514851315

Соединение арматуры внахлест без сварки при монтаже армопояса

Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.

СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:

  • соединение с перехлестом прямых концов арматурных стержней;
  • фиксация прутков внахлест с использованием дополнительных элементов усиления;
  • связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.

С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см)

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

Соединение внахлест вязанием

Дешевый и распространенный класс арматуры для соединений без сварки – А400 АIII. Стыки скрепляются вязальной проволокой, к местам вязки предъявляются особые требования.

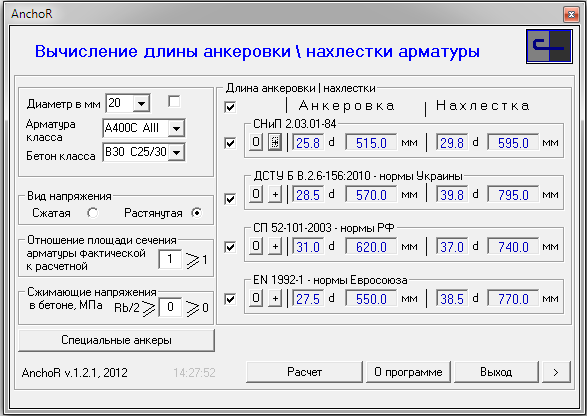

Анкеровка или нахлест арматуры при вязке таблица значений которого приведена ниже для вязки в бетоне марки BIO с прочностью 560 кг/см 2 , предполагает использование определенных марок и классов армостержней с определенным типом металлообработки для определенных диаметров:

Работа арматуры при сжатии и растяжении

Механическая стыковка прутьев в каркасе для ж/б изделий проводится один из следующих способов:

  1. Наложением прямых стержней друг на друга;
  2. Нахлест прута с прямым концом со сваркой или механическим креплением на всем перепуске поперечных стержней;
  3. Механическое и сварное крепление стержней с загнутыми в виде крючков, петель и лап законцовками.

Применение гладкой арматуры требует вязать ее внахлест или сваривать с поперечными прутьями каркаса.

Требования к вязке прутьев внахлест:

  1. Необходимо вязать стержни с соблюдением длины наложения прутьев;
  2. Соблюдать нахождение мест вязки в бетоне и перепусков арматуры по отношению друг к другу;

Соблюдение требований СНиП позволит эксплуатировать прочные ж/ плиты в фундаментах с большим и гарантированным сроком службы.

Способы ручной вязки арматуры

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

  • взаимное расположение арматуры в пространственном каркасе;
  • особенности размещения участков с нахлестом относительно друг друга;
  • длину участка перехлеста, определяемую сечением стержня и маркой бетона.

При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней. Строительные нормы четко указывают размеры стыковочных участков.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

  • величина действующей нагрузки;
  • марка применяемой бетонной смеси;
  • класс используемой стальной арматуры;
  • размещение стыковых узлов в пространственном каркасе;
  • назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

  • для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
  • бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
  • при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
  • заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

  • 1185 мм для бетона М200;
  • 1015 мм для бетона М350;
  • 930 мм для бетона М400;
  • 820 мм для бетона М450.

При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.

  • равномерно распределять соединения по всему арматурному каркасу;
  • выдерживать минимальное расстояние между стыками не менее 610 мм;
  • учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Да фиксировать пруты необходимо, иначе их бетоном сместит и не будет ни защитного слое, ни равномерного распределения. Но его не смести если хомуты через 25-30см и он к ним притянут.
Один прут вытягивал бы другой если б ребра могли заходить друг в друга. Вроде на японской арматуре в теме проекты сейсмостойких домов рёбра перпендекулярны оси прута. А нашей витые рёбра пара прямых рёбер за рёбра друг-друга не удержат. Имхо.

За пожелание спасибо себе думаю всё же связывать, на всех прутах лапки сантиметров по 15 отгибать.

Не вся фибра имеет на концах зацепы, и не вся металлическая. Ф. Н. Рабинович в книге 2004г. «Композиты на основе дисперсноармированых бетонов» пишет, «Исследования показали , что для улучшения качества
 бетонных изделий могут быть эффективно использованы
 углеродные волокна. Они не подвергаются. коррозии в гидратирующемся цементе, заметно повышают прочность цементного
 камня на растяжение и модуль его упругости. Однако стоимость
 углеродных волокон значительно превышает стоимость стальных и стеклянных волокон, поэтому использование их в качестве арматуры требует специального обоснования. Наибольший
 практический интерес представляет рассмотрение свойств стальных и минеральных (стеклянных) волокон, а также некоторых
 видов волокон органического происхождения. Стальные волокна. Металлические волокна, применяемые в
 качестве арматуры, изготавливаются различными способами:
 механическим, электромеханическим, формованием из расплава. Получившие наибольшее распространение механические
 способы включают волочение, обычное вытягивание, протяжку,
 а также резку металлической фольги или листа и других подобных материалов. Выбор технологии производства металлических волокон существенно зависит от требуемого диаметра.
 Сверхтонкие волокна обычно получают путем волочения через
 алмазные фильтры. Однако, несмотря на высокую прочность и
 эффективность подобных волокон, использование их из-за
 значительной стоимости возможно лишь в небольших количествах в тех случаях, когда это экономически оправдано. Наибольшее применение для армирования бетонов получают
 нарезанные из проволоки отрезки стальных волокон-фибр
 диаметром 0,3-1,6 мм (рис. 6). Обычно используется стальная
 низкоуглеродистая проволока общего назначения ГОСТ 3282-
 74 (с изм.). Определенный интерес представляет получение
 плоских стальных фибр сечением 0,15-0,4 на 0,25-0,9 мм
 из металлической фольги, лент, листов, пластин или сплющенной круглой проволокй. Объемы промышленного производства тонкой стальной проволоки составляют сравнительно незначительную часть (пример24 но 2,5-3,0 %) общего объема производства арматурной стали.
 Поэтому достаточно актуальными в настоящее время являются
 вопросы расширения производства стальной проволоки необходимых параметров для получения фибровой арматуры, что,
 в свою очередь, может привести к соответствующему сокращению расхода традиционных сортаментов арматурной стали.
 Перспективным также является расширение производства плоских фибр, получаемых из листовых материалов (тонколистового проката) или из стальных массивных заготовок. «

Спасибо за пожелание.

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном.

Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

  1. Стыковка прутьев арматуры без сварки, внахлест.
      внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
  2. внахлест с прямыми концами арматурных прутьев периодического профиля;
  3. внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
  4. Механическое и сварное соединение.
      при использовании сварочного аппарата;
  5. с помощью профессионального механического агрегата.

Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и . Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс . Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

Зона притирки арматуры в колонне-Civil Tutor

Зона притирки арматуры в колонне : Как мы все знаем, стандартная длина арматурных стержней составляет 12 метров. Если необходимо увеличить пролет структурного элемента, такого как балка или колонна, за пределы обычной длины арматурного стержня, мы также должны увеличить длину стальных стержней, добавив дополнительные арматурные стержни. Если прямые стержни добавляются встык, существует риск выскальзывания стали из бетона, чего можно избежать, перекрывая стержни. Цель перекрытие арматуры предназначено для того, чтобы стальные стержни были соединены так, чтобы нагрузка могла безопасно передаваться с одного стального стержня на другой.

Таким образом, основными функциями перекрытия арматуры являются;

  • Для сохранения непрерывности стали
  • Для безопасного переноса нагрузки с одного стержня на другой.

В этой статье я собираюсь обсудить, каким должно быть положение

перекрытия арматуры в колоннах. Чтобы упростить вам задачу, рассмотрим стык плиты-балки.

Давайте разделим столбец на 3 зоны, т. е. зону A, зону B и зону C. Зона A и зона C считаются наиболее критическими зонами по сравнению с промежуточной зоной, т. е. зоной B. Причина в том, что из-за боковым нагрузкам, то есть сейсмическим или ветровым нагрузкам, эти концевые зоны подвергаются максимальному изгибающему моменту по сравнению с промежуточной зоной (зона B).

Fo r На иллюстрации рассмотрим колонну, на которую действует боковая нагрузка .

Если нагрузка приложена в зоне A, она будет стремиться изогнуть колонну таким образом, что максимальный момент будет создан в зоне C.

Если эта нагрузка приложена в зоне B, обе концевые зоны будут испытывать максимальный изгибающий момент по сравнению с промежуточной зоной.

Аналогично, если нагрузка приложена в зоне C, максимальный момент будет создаваться в зоне A.

Во всех случаях крайние зоны будут испытывать максимальный изгибающий момент, что означает максимальное растяжение. Поэтому было бы небезопасно перекрывать арматурные стержни в любой из критических зон, т. е. в зонах растяжения, а следует предусмотреть в промежуточной зоне, где элемент испытывает минимальный изгибающий момент. Это относится как к балкам, так и к колоннам.

Следует отметить, что перекрытие стержней не должно выполняться на одном уровне внутри элемента, а должно выполняться на разных уровнях, чтобы избежать коробления колонны.

Согласно IS 13920 обе критические зоны расположены на расстоянии L/4 от их соответствующих концов.

Примечание: –

  • Избегайте перехлеста в зоне растяжения и на стыке балки/колонны/плиты из-за максимального напряжения.
  • Верхний и нижний концы колонны испытывают максимальный изгибающий момент.
  • Стяжки должны располагаться близко друг к другу по всей зоне притирки

Посмотрите это видео для четкого понимания

Как рассчитать длину перекрытия балки и колонны

Как рассчитать длину перекрытия балки и колонны , в этой теме мы знаем как рассчитать длину перекрытия балки и колонны . мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.

В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, нам требуется перекрытие арматуры.

Как рассчитать длину перекрытия балки и колонны

Длина перекрытия предназначена для сохранения продолжения стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.

Теперь возникает вопрос, как мы рассчитываем минимальную длину перекрытия колонны и балки

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1)что такое бетон и его типы и свойства

2) расчет количества бетона для лестницы и его формула

длина перекрытия для колонны

1) длина перекрытия также известна как длина перекрытия

2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста

3) длина нахлеста для колонны должен быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы берем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, то длина перекрытия колонны должна быть 40× 12 = 480 мм

Для 12 мм, 40×12 = длина внахлест 480 мм

Для 16 мм, 40×16 = длина внахлест 640 мм

Для 25 мм, 40×25 = длина внахлест 1000 мм

4) длина внахлест должна быть предусмотрен в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки.
