Швеллер размеры и виды: размеры, вес, цена или как выбрать подходящий профиль

Содержание

Как выбрать швеллер? Сортамент швеллеров и их характеристики

Швеллер – длинномерный фасонный металлопрокат с П-образным сечением. Является одним из самых актуальных видов проката в строительной и промышленной сфере.

Чем хороши швеллеры:

демонстрируют высокие показатели прочности;
отличаются высоким сопротивлением к деформированию;
характеризуются удароустойчивостью, стойкостью к усилиям на изгиб, сжатие и разрыв;
обладают отличной износоустойчивостью;
имеют сравнительно небольшой вес;
характеризуются точными размерами;
просты в монтаже;
обладают хорошей свариваемостью.

МЕТИНВЕСТ предлагает широкий сортамент швеллеров из углеродистых и низколегированных сталей. Приобрести оптовые или розничные партии изделий можно в металлоцентрах ООО «Метинвест-СМЦ», расположенных в 16 городах Украины или у официальных дистрибьюторов https://metinvest-smc.

com/ru/infrastructure/distributors/.

Подбор швеллера

Наиболее активные покупатели данного проката – строительные компании. Без использования этих изделий невозможно возведение многоэтажных домов и частных коттеджей, промышленных зданий, ангаров, мостов. Также швеллеры используются в автомобилестроении, станкостроении, вагоностроении. Очевидно, что для каждой задачи существуют определенные требования к профилям П-образного проката, как к элементам конструкций. Будь то здание или мост, вагон или большегрузный автомобиль – они должны успешно и надёжно выполнять свои функции длительное время. Поэтому очень важно правильно выбрать швеллер.

При подборе швеллера имеет значение из какой стали он изготовлен и модуль упругости металла, а также учитываются:

технология изготовления – горячекатаные или гнутые;
основные геометрические характеристики – длина, ширина, высота, толщина полки;
предельный вертикальный прогиб;

наличие уклона полок и внутренний радиус закругления;
степень точности изготовления.

Также очень важно знать сколько весит швеллер и уровень его механических свойств.

Учитывая вариативность применения и специфику назначения горячекатаных швеллеров, в соответствии с требованиями стандартов Украины и СНГ они маркируются следующими буквами:

П – эта буква прописывается в маркировке всех швеллеров, имеющих параллельные грани полок;

У – маркируют профиль с уклоном полок;

Э – указывает на принадлежность изделий к экономичной серии;

С – этой буквой позиционируются специальные швеллеры;

Л – так помечаются изделия серии «легкий профиль».

И конечно надо понимать, как подобрать швеллер по нагрузке, чего большинство людей делать не умеют. Для этого необходимо произвести расчеты геометрических параметров балки и допустимой нагрузки на ее один погонный метр, рассчитать необходимый момент сопротивления профиля, максимально допустимый прогиб, сделать проверочные расчеты на прочность, жесткость и изгиб.

Затем сопоставить расчеты и требования и выбрать швеллер. Чтобы подобрать и купить швеллер нужной марки, можно воспользоваться онлайн-калькуляторами, а можно обратиться к консультантам и менеджерам металлоцентров ООО «Метинвест-СМЦ», которые помогут рассчитать и подобрать правильный швеллер.

Виды швеллеров по способу изготовления

Весь сортамент швеллеров, выпускаемых металлургической промышленностью Украины, делится на две большие группы: прокат горячекатаный и изделия, полученные способом изгиба.

Выпуск этого металлопроката регламентируется техническими нормативными документами: для горячекатаного – ДСТУ 3436 и ГОСТ 8240 и для гнутого – ДСТУ 8806 и ГОСТ 8278.

Швеллер стальной горячекатаный общего назначения

Процесс, когда стальные полуфабрикаты, нагреваемые до температуры выше фазовых превращений, проходят пластическую обработку на прокатном стане при движении между валками, называется горячей прокаткой. Ввиду того, что операция формирования профиля происходит с применением раскаленного металла, в конечном изделии не накапливаются внутренние напряжения.

Достоинства профиля, полученного горячей прокаткой, заключаются в повышенной устойчивости к изгибу, сжатию, ударным нагрузкам. И если надо выбрать швеллер для строительных работ, для создания ответственных звеньев несущих конструкций, то рекомендуем именно этот вид продукции, несмотря на то, что по стоимости это будет дороже.

Все данные о типоразмерах и их технические характеристики приведены в соответствующих таблицах государственных и международных стандартов.

В соответствии с требованиями стандартов ГОСТ и ДСТУ горячекатаный швеллер выпускается в широком сортаменте:

18 типоразмеров серии «У»;
18 типоразмеров серии «П»;
15 типоразмеров серии «Э»;
9 типоразмеров серии «Л»;
17 типоразмеров серии «С».

Швеллер горячекатаный специальный

Нормативы для металлопроката из этой группы разрабатываются под конкретные отраслевые запросы. Нужды той или иной отрасли промышленности, массово использующей данный металлопрокат, иногда требуют изменения формы или размеров стандартных изделий или особенный состав стали. Например, согласно:

ДСТУ 7549/ГОСТ 21026 производят горячекатаные швеллеры с отогнутой полкой для вагонеток;
ДСТУ 8807/ГОСТ 19425 выпускается швеллер для нужд автомобильной промышленности;

ДСТУ 7551/ГОСТ 5267.1 изготавливаются специальные швеллеры для вагоностроения.

Стальной швеллер гнутый

Технологические нюансы производства горячекатаного проката не позволяют получить тонкую стенку профиля без значительных радиусов скругления, что иногда необходимо для уменьшения массы несущей конструкции или конструктивного элемента промышленного агрегата. Поэтому прибегают к технологии холодного профилирования, при которой процесс придания изделию конечной формы происходит на профилегибочных агрегатах либо роликовых листогибочных машинах. Исходный материал для получения гнутых швеллеров – длинные стальные полосы, материал и размеры которых зависят от требуемой формы и свойств конечного профиля. Поперечное сечение полосы преобразуется в требуемую конфигурацию под воздействием профилирующих роликов определенного типоразмера. Таким образом, получение профиля происходит без нагрева исходного материала, металл меняет форму только под силой давления. Как следствие, в гнутом швеллере присутствуют остаточные внутренние напряжения, что накладывает определенные ограничения на их использование. По этой причине их не рекомендуют применять как основные элементы конструкций или в качестве закладных деталей железобетонных конструкций.

Гнутый швеллер стальной на рынке металлопроката представлен очень широко. Его сортамент может отличаться по ширине полки, разниться размерами сечения и изготавливаться из разных марок стали. Но для всех изделий справедлива классификация по точности изготовления, детально описанная в ГОСТ 8278 и ДСТУ 8806. В маркировке изделий точность обозначается следующими буквами:

А – высокая;
Б – повышенная;
В – обычная.

Преимущества швеллеров, полученных холодным профилированием:

масса гнутых профилей меньше, чем у горячекатаных;
демонстрируют более высокие показатели механической жесткости и прочности;

сборка конструкций разного рода может производиться без сварки, с помощью болтовых креплений;
высокое качество поверхности;
разная ширина полок позволяет снизить металлоёмкость конструкций при обеспечении требуемых физико-механических характеристик, что ведет к сокращению расходов на создание объектов;
бюджетная цена;
при изготовлении гнутых профилей перенастройка оборудования происходит относительно быстро. Этим объясняется многообразие сортамента швеллера гнутого.

Стальной швеллер гнутый равнополочный и неравнополочный

Путём холодной прокатки получают два вида изделий – равнополочные (обе полки одинаковы) и неравнополочные (одна полка шире другой).

Размерный ряд равнополочных швеллеров (ГОСТ 8278/ДСТУ 8806):

высота «h» – от 25 до 410 мм;
ширина полок «b» – от 26 до 180 мм;

толщина стенки «s» – от 2 до 8 мм.

ГОСТ 8281 регламентирует сортамент стального швеллера гнутого неравнополочного. У этого проката полки разной ширины. Такой конструктив позволяет снизить массу и металлоемкость конструкций, что часто бывает удобно и востребовано при строительстве зданий и строений с типовыми и уникальными архитектурно-проектными особенностями.

Разнополочные швеллеры также массового используются. В строительстве их применяют для изготовления перегородок, лестниц, ворот, калиток и др. В вагоностроении из них производят рамы для подвижного состава. Также они востребованы в машино- и судостроении, при изготовлении мебели, в ландшафтном дизайне и пр.

Параметры швеллера указываются в маркировке – Гн [120 х 60 х 40 х 4], где соответственно: высота – 120 мм, ширина полок – 60 мм и 40 мм, а толщина профиля – 4 мм.

Виды швеллеров по группам

По форме полок швеллеры разделяются на две большие группы – с уклоном внутренних граней и с параллельными полками. В первую группу входят только горячекатаные изделия, во вторую – горячекатаные и гнутые.

Швеллер с уклоном внутренних граней полок

Технология горячей прокатки позволяет производить П-образный прокат с уклоном граней. Такая геометрия передаёт прилагаемую нагрузку на основное тело профиля (по принципу косынки), придаёт ему более высокую устойчивость к деформации. Такие изделия в соответствии со стандартами Украины и СНГ обозначаются буквой «У» и отлично выполняют роль опорных элементов, они демонстрируют лучшие характеристики по устойчивости, жесткости, прочности.

Швеллер с параллельными гранями полок

Сортамент швеллеров, у которых отсутствует уклон внутренних плоскостей полок широко и разнообразно представлен горячекатаными и гнутыми изделиями. Они обладают всеми преимуществами П-образной балки и используются при возведении жилых домов, промышленных зданий, мостов, при создании тракторов, большегрузных автомобилей, вагонов, строительной спецтехники. Особенно хорошо они себя зарекомендовали в конструкциях, где элементы соединяются при помощи болтов. Для обозначения наличия параллельных полок в маркировке проката по стандартам Украины и СНГ используют букву «П».

Заключение

В настоящее время швеллеры – по-настоящему незаменимый материал. Широкий выбор типоразмеров и марок позволяет использовать их буквально во всех областях промышленности и строительства.

Анализируя параметры и характеристики самых популярных марок швеллеров, приведенных выше, можно сделать вывод: чем больше высота профиля и толщина его полок, тем выше его эксплуатационные свойства (прочность, устойчивость к сжатию, изгибу). Соответственно, тем сложнее возможные условия их применения (по характеру и динамике нагрузки, перепадам температур, агрессивности среды). Например, если швеллер 10 в строительстве применяется в качестве вспомогательного элемента конструкции, то швеллер 20 способен выполнять роль главного несущего элемента.

ООО «Метинвест-СМЦ» реализует горячекатаные и гнутые швеллеры всех типоразмеров. Обращайтесь по указанным на сайте телефонам или заполните форму обратной связи, и наши менеджеры вам перезвонят. Мы поможем правильно подобрать и купить металлопрокат наиболее подходящий для вас и минимизировать затраты.

размеры и вес 1 метра.

20П и 20У. Сортамент швеллеров и их характеристики, отличия видов. Размер сечения и полки

Швеллерная продукция – это как бы два уголка, расположенных параллельно друг другу и сваренных вместе продольным швом по линии соприкосновения. Такой швеллер можно изготовить, но на практике выпускают уже готовую продукцию – из цельной полосы, согнув её с краёв при температуре размягчения.

Общее описание

Маркировка швеллера, например, 20-го номера, не означает, что это размер центральной или боковых его стенок в миллиметрах. Для подобных целей существует простой П-профиль, стенки (центральная, а также боковые полки) которого приближённо равны по толщине, а не вдвое (или больше, чем вдвое) уже основной, центральной. Швеллер 20 обладает равными или разнящимися по ширине боковыми полками. Высота (ширина) главной стенки – 20 сантиметров (а не миллиметров, как считал бы новичок, впервые столкнувшись с заготовками такого вида).

Швеллер с равными друг другу боковыми стенками – горячекатаное изделие, в ряде случаев оно и вправду является гибочным. Сгибание стальной полосы вдоль осуществляется на профильно-гибочном станке. Прокат производится в соответствии с нормативами ГОСТ 8240-1997, сгибание – по ГОСТу 8278-1983. Если швеллер обладает разными по ширине боковыми стенками, то осуществляется сгибание листовых исходников с последующим их разрезанием после процедуры гибки. Тот же швеллер 20 производится из низколегированной стали вроде 09Г2С.

Швеллер преимущественно выпускается из чёрной и близкой к ней модификаций стали, реже – производится из нержавейки (в весьма ограниченном количестве). Обычное исполнение фасонной швеллерной профстали, применяемой в качестве составных комплектующих, проходит, в зависимости от типа использования, через стадии одной из технологий.

Стальная заготовка превращается в швеллерный элемент после горячепрокатной процедуры – на станке с огромной пропускной способностью.
Тонкополочные элементы, сработанные в основном из цветмета, формуются на станке профильной гибки. В этом случае используется холодное прессование.

На выходе производитель и его заказчики получают ровный, гладкий со всех сторон швеллерный элемент, сразу же пригодный для строительства и некоторых других отраслей народного хозяйства.

Технические требования

В большинстве случаев для выделки швеллера 20 используется обычная сталь Ст3 либо сплав С245, С255. Основные требования по технике безопасности и охране труда (строительства зданий, построек, где применяется такой швеллер) по техническим показателям заключаются в следующем.

Запас прочности должен быть троекратным. Например, вес кирпичной (пеноблочной) кладки над перемычкой оконного или дверного проёма, составляющий, к примеру, 1 т, должен соответствовать трёхтонной нагрузке на швеллерный элемент. Применение 20 или другого номинала швеллера зависит от проектного перерасчёта строения или здания. Между этажами, хотя основную нагрузку от вышележащих этажей берут на себя плиты ЖБ перекрытия, часть нагрузки всё же приходится и на швеллерные перемычки оконных и дверных проёмов. А это значит, что вначале на этаже должны устанавливаться наиболее усиленные швеллеры. Если нарушить все эти требования, то в данном случае 20 швеллер не выдержит всей нагрузки. В результате этого элемент может прогнуться и выпасть, что в итоге чревато разрушением дома.

Сталь не должна быть слишком ломкой. Дело в том, что, нередко демонтируя (разбивая) старые строения, демонтажники сталкиваются с тем, что от удара кувалдой или чушкой на спецтехнике, швеллеры, даже не подвергавшиеся сильному заржавлению, ломаются. Но сломаться швеллер способен и под существенной нагрузкой. Ломкости способствует состав стали, из которой он изготовлен: фосфор и сера в стальном сплаве, превысившие содержание в 0,04%, приводят к образованию красноломкости – структурному отлому стального изделия при моментальной или долговременной перегрузке.

Как следствие, использовать любую, самую дешёвую сталь для швеллеров нельзя. Чтобы швеллеры не лопались внезапно, содержание серы по ГОСТам не должно превышать 0,02% (по массе состава), а содержание фосфора – оставаться в количестве не большем чем те же 0,02%. Полностью всю серу и фосфор удалить из стали крайне сложно (и дорого), но снизить их содержание до следовых количеств – вполне реально.

Сталь должна быть достаточно жаростойкой и жаропрочной. Если вдруг в здании случится массовый пожар, то оно раскалится. Швеллер, нагревшись до температуры большей чем 1100 градусов, начнёт гнуться под нагрузкой стены, надстроенной над ним. С этой целью используют пусть и не закалённую, но достаточно жаро- и теплостойкую сталь, не теряющую своих несущих свойств даже при накале до ярко-красного цвета свечения.

Сталь не должна быстро ржаветь. Хотя швеллеры после постройки стен и этажей здания (перед отделочными работами) окрашиваются, желательно использовать сталь с высоким содержанием хрома. Понятно, что из нержавейки (она хромсодержащая на 13… 19%) швеллеры не выпускают, но типовым решением считается сталь с массовой долей хрома до нескольких процентов.

Наконец, чтобы проём не обрушился, закладка отступа от окна или двери должна быть порядка 100-400 мм.

Если сэкономить на длине швеллера и заложить, например, по 5-7 (а не хотя бы по 10) сантиметров отступа (так называемое плечо), то кладка под плечами растрескается с краёв проёма, и стена над ним рассыпется. Если заложить слишком большое плечо, общерасчётная нагрузка на фундамент и нижележащие этажи превысит проектную (в проекте все нагрузочные величины чётко просчитаны). И хотя окажется в рамках предельно допустимого норматива, всё же здание может пострадать раньше, чем пройдёт его проектная наработка на отказ. Пиление и последующая сварка швеллера произвольными кусками не допускается – заранее выбирайте фрагменты, обеспечивающие оптимальные отступы с обеих сторон проёмов.

Итак, в данном примере швеллер 20П имеет высоту по главной стенке в 20 см, высоту по боковым (равным) полочкам – 76 мм, радиусы изгиба углов – 9,5 и 5,5 мм.

Сортамент

Маркер «П» обозначает, что боковые стенки параллельны друг другу: этот образец швеллера похож на крупногабаритный П-профиль, чьи боковые стенки подкоротили вдоль всей заготовки.
Маркер «Л» сообщает, что точность формы швеллерной заготовки невысока (лёгкий, облегчённый в изготовлении образец).
«Э» означает экономичный вариант П-швеллера.
«С» обозначает, что швеллер узкоспециализированный – изготовлен на заказ.
Маркер «У» – швеллер обладает определённым (не прямым) углом наклона внутрь: боковые стенки загнуты (не наружу).
«В» – вагонный швеллер,
«Т» – тракторный. Оба последних вида обладают чётко оговоренной, конкретной сферой применения.

Нормативы на выделку швеллерных конструкций, включая и 20, менялись несколько раз. Последний российский (не советский) ГОСТ определил наилучшие значения параметров швеллерной продукции, при которой эти заготовки выдерживают предельно высокую нагрузку, прежде недостижимую.

Размеры, вес и другие отличия

Сортамент швеллера представлен следующими разновидностями. Сталь, идущая на производство данных заготовок, обладает плотностью (удельным весом) в 7,85 г/см3. Сечение элементов таково, что оптимальная толщина соответствует заявленной. Общая площадь поверхности швеллера равна сумме внешней и внутренней составляющей, суммированной с площадями обоих рёбер и поперечных срезов.

Буквенные маркеры позволяют сразу уточнить, как производили конкретные образцы и какими они параметрами должны обладать. Швеллерные заготовки выпускаются горячекатаными или холодногнутыми.

Справочные параметры отдельной разновидности и наименования швеллерной продукции пересчитываются на один погонный метр в соответствии с табличными значениями. Получив сведения о партии заготовок, общая длина которых составила определённое количество метров, доставщик посчитает общий вес (тоннаж) заказа, не учитывая прибавки (или недостатки) по допустимым погрешностям. Вес швеллерной продукции, не соответствующий заявленному более чем на 6%, не допускается – на основании требований соответствующих ГОСТов.

Например, по нормативам ГОСТ 8240-1997 швеллерная продукция горячего проката выпускается следующим образом. Швеллер 20 горячего проката (ГОСТ 8240-1989) разновидности «П» и «С» – утяжелённый. Подписано маркером «А». Длина заготовки – от 3 до 12 м. Несоответствие по длине учитывает надбавку её максимум на 10 см, но меньшей, чем заявленная, длины заготовки продавать запрещено. Об этом знают мастера, режущие на заказ, к примеру, 12-метровые на 3-метровые заготовки.

Период подготовки тяжёлого, облегчённого и «экономного» швеллера определяется загруженностью поставщиков, но не может составлять более месяца с даты заказа. Эти нормативы также прописаны в ГОСТ, ТУ и иных соответствующих регламентах. Заготовки фасонного проката горячепрокатным методом производятся в основном из состава Ст5, Ст3 «спокойного» или «полуспокойного» (не «кипящего») варианта. Это требование отмечено в Госстандарте 380-2005. Также может применяться низколегированная сталь 09Г2С, 17Г1С, 10ХСНД, 15ХСНД – такой допуск регламентирован Госстандартом 19281−1989. Два последних состава являются коррозионностойкими.

Параметры используемого при выделке швеллеров исходного материала позволяют заметно уменьшить массу металлокаркасов, на которых держится основная часть здания или строения. При этом исходные параметры возведённой постройки сохраняются до тех пор, пока не истечёт срок её нормальной эксплуатации. Небольшая масса холодногнутого швеллерного фрагмента существенно не влияет на деформационную стойкость, включая прогибание и скручивание.

Используя расчётные данные, в целях снижения нагрузки мастера определяются, нужна ли им равнополочная швеллерная заготовка (в определённом количестве экземпляров) или можно обойтись разнополочной её модификацией. Но облегчённые сооружения и укрытия, лишённые массивных кирпичных и железобетонных надстроек (стены, каркасный монолит на значительно заглубленном фундаменте) допускают замену классического стального швеллера на холодногнутый алюминиевый.

Если же в продаже не нашлось варианта, который вас бы окончательно устроил, то компания-производитель вправе предложить вам оригинальное решение – выделку запрашиваемой вами продукции по индивидуальным значениям характеристик, не выходящих за конкретные требования ГОСТ и СНиП.

Так, имея вес погонного метра в 18,4 кг, швеллерный сегмент нашёл использование при возведении навесных, павильонных, терминальных, рельсовых (используется для подъёмного крана), перекрывающих (для промышленных цеховых помещений), мостовых и эстакадных конструкций. Такие швеллеры оптом (на заказ) проводятся серийно по 60 т, в виде штабелей или даже штучно. Информация о сертификатах качества, параметрах и количестве экземпляров прилагается. Перевозка швеллеров производится грузовым автомобильным либо железнодорожным транспортом.

Сферы применения

Фасонная швеллерная продукция применяется для сваривания рамных конструкций. Сваренные рамы из швеллеров характеризуются повышенными физико-механическими значениями ключевых их параметров. Швеллер хорошо режется, сверлится, обтачивается (фрезеруется). Для резки толстостенных (от нескольких миллиметров) с примерно равным успехом можно использовать и мощную (до 3 киловатт) болгарку, и лазерно-плазменный разрезающий станок. Благодаря использованию в качестве исходного материала обычных среднеуглеродистых сталей швеллерные заготовки легко свариваются любым способом – от автоматической сварки с газоинертной защитной средой до ручного способа (после зачистки краёв, подлежащих наложению по ним сварных швов.

Швеллерные фрагменты не теряют свои характеристики при высокой нагрузке – они очень похожи на П-образную профсталь обыкновенного назначения. Швеллерная продукция широко используется в значительном количестве отраслей народнохозяйственной деятельности. Она встречается в виде деталей и комплектующих подъёмно-крановой спецтехники, грузовиков, морских и речных плавсредств, железнодорожных тягачей и подвижного вагонного состава.

Швеллер – также составляющая межэтажных и чердачно-крышных конструкций, пандусов (те используются для заезда велосипедов, самокатов, автомобилей и инвалидных колясок), мебельных предметов. Помимо перемычек для организации дверных и оконных проёмов, швеллер применяется как важная составляющая для перил, заборов и ограждений, лестниц.

О том, как правильно монтировать швеллер, смотрите в следующем видео.

это что это? Отвечаем на вопрос. Виды, описание и сфера применения швеллеров

Швеллер — это очень востребованное сегодня изделие, изготовленное из металла. Его главным отличительным свойством является сечение П-образной формы. Толщина готового изделия может составлять от 0,4 до 1,5 см, а высота стенок — 5-40 см. Тонкополочные изделия изготавливаются с помощью обработки гибкой полосы при помощи специальных профильных станов. Швеллеры, производимые из цветных металлов, получают после обработки заготовки прессованием и выдавливанием, а стальные – по технологии горячей прокатки металлической заготовки на сортовых станах. Все разновидности этого материала широко применяются в строительной отрасли.

Изготовление стального швеллера

Стальной швеллер (ГОСТ 8240-97) имеет ярко выраженное отличие от обычной балки, которое заключается в наличии особого сечения П-образной формы. Такие металлоизделия получают путем прокатки заготовок горячим методом или с применением технологии холодной деформации стальных листов. Его производят в виде стального сортового проката 3пс/сп5 и проката из сплавов 09г2с. Швеллеры в зависимости от формы делятся на две разновидности:

параллельный — внутренние грани расположены строго параллельно относительно друг друга;
уклонный — внутренние грани размещаются под уклоном.

Сфера применения

Как упоминалось выше, швеллер — это очень востребованный и популярный материал, без которого не может обойтись ни одна стройка. Он применяется при возведении зданий и сооружений жилого и промышленного назначения, частных и загородных домов, заборов и ограждений, мостов, металлоконструкций и ферм.

Горячекатаный швеллер

Одной из разновидностей стального является горячекатаный швеллер, сечение которого также П-образной формы. Его изготовляют в виде двух полок, которые друг к другу расположены параллельно, и одной соединяющей стенки. Такой швеллер делится на 3 разновидности:

с кратной немерной длиной;
с кратной мерной длиной;
с мерной длиной.

Что касается размеров швеллера, то они могут быть и нестандартными, поскольку все зависит от пожеланий и требований заказчика. Внутренние грани должны иметь уклон не более 10 %. Горячекатаный швеллер – это универсальный материал для легкой и тяжелой отраслей промышленности.

Разновидности

Сегодня существуют другие разновидности горячекатаного швеллера, например специальный для вагоностроения и такой же для автомобилестроения.

Гнутый стальной швеллер производят из низколегированной, горячекатаной, холоднокатаной и углеродистой стали на гибочных станках. Он делится на два вида: неравнополочный и равнополочный. Применяется такой металлопрокат в случаях, когда на возводимую конструкцию будут оказываться огромные нагрузки на изгиб.Для производства низколегированного стального швеллера используется (как видно из названия) низколегированная сталь. Она характеризуется высокой стойкостью к различным динамическим нагрузкам и большим колебаниям температуры воздуха.

Швеллер: размеры

Таблица ниже содержит характеристики швеллеров марки У (грани расположены с уклоном).

Следующая таблица содержит характеристики горячекатаных швеллеров марки П с параллельными гранями.

Условные обозначения:

t – толщина полки;
b – ее ширина;
h – высота готового изделия;
s – толщина стенки.

Таким образом, стальной швеллер – это изделие, предназначенное для придания возводимым конструкциям более высокой устойчивости. Всю осевую нагрузку такой металлопрокат принимает на себя и равномерно ее распределяет по своей поверхности. Благодаря этому обеспечиваются высокая жесткость и прочность металлоконструкции при нагрузках на изгиб.

Channel Dimension – обзор

3.1 Введение

Микрофлюидная техника быстро развивается вместе с развитием техники микрообработки. Типичный размер канала на микрофлюидном чипе составляет несколько сотен микрометров. С развитием микрофлюидной техники требуются меньшие размеры от нескольких микрометров до нанометров. Существующие методы микрообработки с трудом удовлетворяют некоторым требованиям, таким как размеры, материалы, точность и сложность микроканалов.Кроме того, микро- или наноструктуры также имеют большое значение в области медицины, электроники и оптики. Поэтому имеет смысл изучать новые методы микрообработки.

Техника микрообработки в основном включает литографию, химическую реакцию на основе микрообработки и технику микромеханической обработки. Техника литографии представляет собой метод пакетной обработки. Недостатками являются ограниченные материалы для обработки, сложность обработки трехмерных (3D) микроструктур и высокая стоимость (Madou, 2002). Химическая реакция, основанная на методе микрообработки, позволяет легко изготавливать трехмерные микроструктуры. Однако к его недостаткам относится сложность точного контроля глубины обработки и устранения повреждений недр из-за термических и химических реакций (Brousseau, Dimov, & Pham, 2010). Техника микромеханической обработки позволяет обрабатывать сложные микроструктуры на многих видах материалов с идеальным качеством поверхности и точностью формы (Dornfeld, Min, & Takeuchi, 2006). В то же время наши предыдущие работы подтвердили, что механическая обработка может достигать нанометрового масштаба с использованием метода наноцарапания на основе атомно-силового микроскопа (АСМ).В пределах двадцати микрометров успешно обрабатываются трехмерные микро/наноструктуры (Yan et al., 2010; Yan, Sun, & Dong, 2007; Yan, Xue, Hu, & Wu, 2015). Таким образом, в последние годы все больше внимания привлекает техника микромеханической обработки.

Техника микрофрезерования уже использовалась для обработки микроканалов (Vazquez, Rodriguez, Elias-Zuniga, & Ciurana, 2010). Однако с уменьшением размера низкая жесткость фрезы и нагромождение материалов могут привести к поломке фрезы из-за высокой скорости вращения шпинделя.Это состояние является более серьезным, когда диаметр фрезы составляет менее 0,2 мм. Очень сложно обрабатывать сложные трехмерные микроструктуры или микроканалы шириной менее 0,1 мм (Tansel, Rodriguez, Trjillo, Paz, & Li, 1998). Были проведены некоторые исследования для улучшения этой техники, например, изготовление фрезы меньшего размера методом сфокусированного ионного луча для обработки небольших конструкций (Friedrich & Vasile, 1996) и использование вибраций для уменьшения износа инструмента. износ и улучшение качества поверхности (Shen, Zhang, Xing, & Zhao, 2011).Однако, поскольку в обычном процессе микрофрезерования должен использоваться высокоскоростной шпиндель, микроструктуры с высокой точностью не могут быть получены по доступной цене.

В настоящее время подтверждено, что метод наномеханической обработки на основе наконечника АСМ является потенциальным методом обработки микро- или наноструктур (Yan, Xue, et al. , 2015). Однако низкая эффективность обработки этого метода ограничивает его применение в микро- и нанофлюидных областях. Некоторые ученые предлагают новые методы решения этой проблемы.Например, Гозен и др. (2012a, 2012b) предложили метод нанофрезерования на основе наконечника АСМ. Наконечник АСМ непосредственно перемещается пьезоэлектрическим приводом в горизонтальной или вертикальной плоскости по круговым траекториям. Наноструктуры шириной 1 мкм и глубиной менее 500 нм успешно обрабатываются этим методом с высокой эффективностью. Генг и др. (2013) объединили взаимное сканирование наконечника АСМ и движение высокоточного предметного столика для разработки нового нового метода нанофрезерования на основе наконечника АСМ.С помощью этого метода были изготовлены наноканалы шириной 5–10 мкм и глубиной 200–500 нм длиной 1 мм. Очевидно, что процесс нанофрезерования на основе наконечника АСМ является потенциальным методом обработки наноканалов наножидкостного чипа. Но для микроканалов шириной от 10 мкм до 100 мкм и глубиной более 1 мкм этот метод неосуществим.

Таким образом, существует разрыв в размерах между обычным процессом микрофрезерования и процессом нанофрезерования на основе наконечника АСМ.Недавно Хемаватаначай и Бамберг (2009, 2010) представили новый процесс фрезерования, основанный на орбитальном движении алмазного наконечника. Этот метод использует преимущества процесса нанофрезерования на основе наконечника АСМ и преодолевает недостаток, вызванный высоким вращением шпинделя процесса микрофрезерования. В их работах в качестве микрорезака используется конический алмазный наконечник, который приводится в действие пьезоэлектрическим трубчатым сканером вместо высокоскоростного шпинделя. Они уже показали, что этот метод позволяет обрабатывать требуемые размеры микроструктур, упомянутых ранее.Однако в своих исследованиях используется только конический алмазный наконечник, а из-за отклонений пьезоэлектрической трубки положение инструмента постоянно меняется вместе с движением. Необходимо провести дополнительные исследования, чтобы задать такие вопросы, как: (1) Как форма наконечника влияет на процесс обработки? (2) Является ли пирамидальный алмазный наконечник более подходящим для механической обработки? Пьезоэлектрический трубчатый сканер используется для перемещения наконечника. Частота его движения может удовлетворить это требование. Однако это должно быть компенсировано из-за того, что эффекты сопряжения движений действуют в трех направлениях, а размер обработки ограничен диапазоном сканирования сканера.Поэтому в этой главе устанавливается аналогичная установка, основанная на орбитальном движении алмазного наконечника. Используются как пирамидальные, так и конические алмазные наконечники. Изучается их влияние на процесс обработки. Вместо пьезоэлектрического трубчатого сканера используется нанопьезостол с большим диапазоном перемещения, который может сохранять положение инструмента постоянным во время процесса обработки. Детально изучены механизмы образования заусенцев и состояния съема материала. Наконец, с помощью этой техники обрабатываются сложные микроструктуры.

Каких размеров бывают стальные швеллеры? – Theburningofrome.com

Каких размеров бывает стальной швеллер?

Размеры и статические параметры стальных С-образных профилей американского стандарта

Обозначение	Размеры
С 12 х 30	12	8,82
С 12 х 25	12	7,35
С 12 х 20,7	12	6. 09

Как измеряется швеллерная сталь?

Стальной швеллер

представляет собой горячекатаный продукт (обычно класс ASTM A36). В поперечном сечении он имеет вертикальную стенку с горизонтальными верхней и нижней полками. Они измеряются очень похоже на универсальные балки: глубина, ширина полки и килограммы на метр.

Как измеряется размер канала C?

Как рассчитать балки C-канала

Измерьте глубину балки С-образного канала, поместив измерительную ленту на плоскую длинную сторону балки в центре С.
Измерьте ширину фланцев.
Измерьте высоту фланцев, измеряя расстояние от внутренней долины буквы C до вершин фланцев.

Как определить конструкционную сталь?

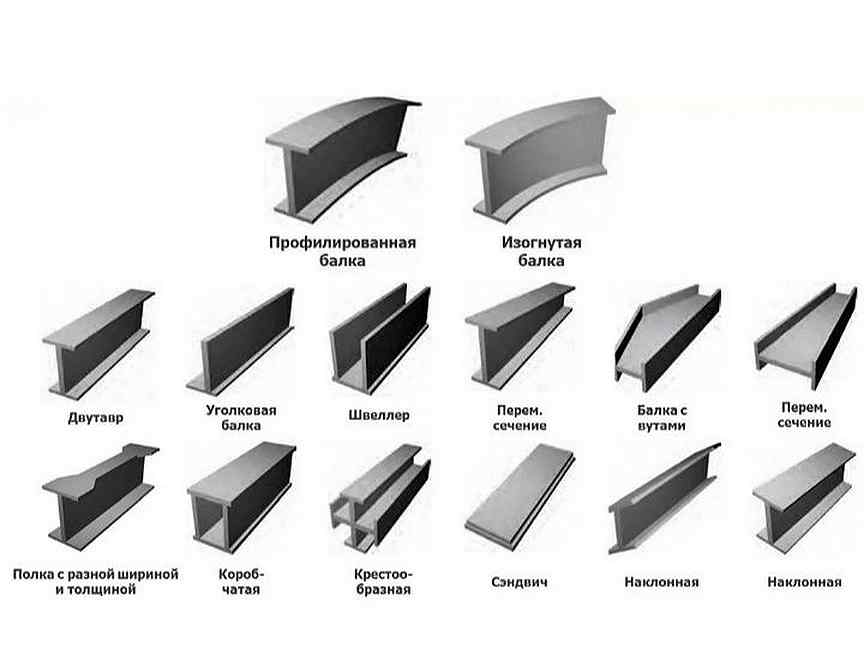

Конструкционные стали классифицируют по форме их поперечных сечений, например наиболее часто используемые формы I, T, C (2). Помимо формы, марка стали напрямую влияет на механические свойства. Таким образом, различные марки конструкционной стали должны быть выбраны в соответствии с различными требованиями к конструкции.

Из какой стали C-образный канал?

Конструкционная сталь

Конструкционный канал, также известный как С-образный канал или канал с параллельными полками (PFC), представляет собой тип балки (обычно из конструкционной стали), используемый в основном в строительстве и гражданском строительстве.

Какой канал C самый сильный?

В вертикальном направлении (как показано на изображении диаграммы профиля луча выше) C-Channel обычно более прочный по весу, чем труба. Это делает его привлекательным, но у него не так много разных размеров, толщин или разновидностей.Наконец, открытая секция означает, что вы можете легко закончить все заново.

Является ли двутавровая балка прочнее, чем квадратная труба?

Балки, как правило, имеют более толстые полки и более тонкие стенки, поэтому в зависимости от веса балки, как правило, лучше, чем трубы. Если грузить как колонну, та, у которой наибольшее поперечное сечение, будет самой прочной до тех пор, пока вы не столкнетесь с короблением. Если вы нагружаете при кручении, обычно труба будет прочнее.

Каковы размеры конструкционной стали?

Конструкционная сталь.Типичное применение в металлоконструкциях: опорная плита колонны, крепящаяся к фундаменту болтами. Стандартные размеры варьируются от 8 дюймов до 12 дюймов квадрата с толщиной от 3/8 дюйма до 1/2 дюйма.

Какие существуют типы стальных каналов?

Существует два типа размеров стальных каналов, один с обозначением MC, а другой C, как в стальном стальном канале c. MC обозначает разные каналы размером от 3 до 18 дюймов в глубину, см. рис. 36 ниже.

Каковы размеры канала?

Стандартный метод указания размеров стальных каналов американского стандарта — C 5 x 9.который представляет собой балку глубиной 5 дюймов и весом 9 фунтов/фут.

Что такое стальные каналы?

Стальные швеллеры представляют собой стальные полосы, которые имеют форму «C» или «U» или швеллер, и поэтому их часто называют «C-швеллерами» и «U-швеллерами». Стальные каналы используются в различных областях, от строительства зданий до производства оборудования.

Размеры стальных балок типа UNP и UPE Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2


УНП	Высота В	Ширина Ш	вес кг/м
80	80	45	8.82
100	100	50	10,8
120	120	55	13,6
140	140	60	16,3
160	160	65	19,2
180	180	70	22,4
200	200	75	25. 7
220	220	80	30,0
240	240	85	33,8
260	260	90	38,6
280	280	95	42,7
300	300	100	47,0
320	320	100	60.6
350	350	100	61,8
380	380	102	64,3
400	400	110	73,2
УНП	Высота В	Ширина Ш	вес кг/м


УНП	толщина тф	толщина tw	площадь поверхности м2/м
80	8	6	0. 313
100	8,5	6	0,372
120	9	7	0,429
140	10	7	0,487
160	10,5	7,5	0,545
180	11	8	0,603
200	11,5	8,5	0.660
220	12,5	9	0,718
240	13	9,5	0,776
260	14	10	0,833
280	15	10	0,891
300	16	10	0,949
320	17,5	14	0.984
350	16	14	1,05
380	16	13,5	1. 11
400	18	14	1,18
УНП	толщина тф	толщина tw	площадь поверхности м2/м

Размеры указаны в миллиметрах, если не указано иное.


УПЭ	Высота В	Ширина Ш	вес кг/м
80	80	50	9,05
100	100	55	11.1
120	120	60	13,5
140	140	65	16.0
160	160	70	19,0
180	180	75	22,0
200	200	80	25,3
220	220	85	29,4
240	240	90	34,0
270	270	95	39. 5
300	300	100	45,3
330	330	105	54,2
360	360	110	62,3
400	400	115	73,5
УПЭ	Высота В	Ширина Ш	вес кг/м


УПЭ	толщина тф	толщина tw	площадь поверхности м2/м
80	8	4.5	0,342
100	8,5	5	0,401
120	9	5,5	0,460
140	9,5	6	0,519
160	10	6,5	0,577
180	10,5	7	0,636
200	11	7. 5	0,695
220	12	8	0,754
240	13	8,5	0,810
270	14	9	0,889
300	15	9,5	0,968
330	16	11	1,04
360	17	12	1.12
400	18	13,5	1,22
УПЭ	толщина тф	толщина tw	площадь поверхности м2/м

Размеры указаны в миллиметрах, если не указано иное.

Data Warehouse Dimension Modeling — Страница 3 — Holowczak.com Tutorials

Медленно меняющиеся размеры

Хранилище данных должно сохранять исторические факты об организации
Что происходит при изменении данных OLTP? Классические примеры:
Изменение адреса или номера телефона клиента
Изменение упаковки продукта или прейскурантной цены
Сотрудник меняет работу/роли, зарплату, отдел и т. д.
Ипотека имеет корректировку процентной ставки
и т. д.
Поскольку эти измерения имеют тенденцию развиваться медленно с течением времени, мы называем их: «Медленно меняющиеся измерения»
Три оригинальных типа ХДС: Тип 1, Тип 2 и Тип 3
Статьи для обсуждения: «Медленно изменяющиеся измерения», Ральф Кимбалл (21 августа 2008 г.) и «Медленно изменяющиеся измерения, часть 2», Ральф Кимбалл (22 сентября 2008 г.)
Однако за последние несколько лет были определены дополнительные типы.

SCD типа 0 — без обновления

В ХДС «Тип 0» мы просто никогда не меняем размерные данные после первоначальной загрузки.
Таким образом, естественный ключ из системы OLTP всегда связан только с одним суррогатным ключом
Примером является измерение даты

DATEDIM_ID	Дата	Год	Месяц	День недели
1	01. 01.2011	2011	1	Суббота
2	02.01.2011	2011	1	Воскресенье
3	03.01.2011	2011	1	Понедельник
4	04.01.2011	2011	1	Вторник
5	05.01.2011	2011	1	Среда
6	06.01.2011	2011	1	Четверг
7	07.01.2011	2011	1	Пятница
8	08.01.2011	2011	1	Суббота
9	09.01.2011	2011	1	Воскресенье
10	10.01.2011	2011	1	Понедельник
…	…	…	…	…
863	12. 05.2013	2013	5	Воскресенье
864	13.05.2013	2013	5	Понедельник
865	14.05.2013	2013	5	Вторник
866	15.05.2013	2013	5	Среда
867	16.05.2013	2013	5	Четверг
868	17.05.2013	2013	5	Пятница
869	18.05.2013	2013	5	Суббота
870	19.05.2013	2013	5	Воскресенье
871	20.05.2013	2013	5	Понедельник
…	…	…	…	…

SCD типа 1 — обновление на месте

В SCD типа 1 не сохраняется история данных OLTP в хранилище данных.
Вместо этого мы просто берем новые данные атрибута OLTP и перезаписываем существующие данные измерений.
Суррогатный ключ в измерении остается прежним (как и собственный ключ) и копируется в новую запись измерения.
Pentaho Data Integration вызывает этот тип обновления измерения от Punch до на шаге поиска/обновления измерения.
В этой статье описана логика реализации SCD типа 1 в инструменте Clover ETL.

Пример: канал продаж

Предположим, у нас есть таблица Orders в системе OLTP, в которой есть значение поиска, описывающее, как была осуществлена продажа клиенту (канал продаж).

OrderModeID	Режим заказа
ОМ1	прямой
ОМ2	онлайн
ОМ3	в магазине

В хранилище данных мы сопоставляем эти значения с измерением канала продаж , управляемым как SCD типа 1:

Идентификатор измерения канала продаж	OrderModeID	Канал продаж
1	ОМ1	прямой
2	ОМ2	онлайн
3	ОМ3	в магазине

Первоначально слово «онлайн» использовалось для обозначения того, что Заказ был обработан через веб-сайт компании.

Теперь компания решила разделить понятие «онлайн» на два: «веб-сайт» и «приложение», чтобы указать способ размещения Заказа. До этого момента все «онлайн»-заказы выполнялись на веб-сайте, поэтому нам нужно изменить «онлайн» на «веб-сайт». Затем добавьте новое значение для «приложение».

В системе OLTP изменение «онлайн» на «веб-сайт» и добавление нового режима заказа приводит к следующим обновлениям и вставке в таблицу «Заказы»:

OrderModeID	Режим заказа
ОМ1	прямой
ОМ2	веб-сайт
ОМ3	в магазине
ОМ4	Приложение

Изменение обновления отражается в измерении канала продаж хранилища данных как перезапись существующих данных:

Идентификатор измерения канала продаж	OrderModeID	Канал продаж
1	ОМ1	прямой
2	ОМ2	веб-сайт
3	ОМ3	в магазине

Добавление новой записи в OLTP-систему отражается вставкой новой размерной записи:

Идентификатор измерения канала продаж	OrderModeID	Канал продаж
1	ОМ1	прямой
2	ОМ2	веб-сайт
3	ОМ3	в магазине
4	ОМ4	Приложение

Страницы: 1 2 3 4 5 6 7 8 9 10 11

Пост-навигация

Как обращаться с медленно изменяющимися размерами

Моделирование данных, безусловно, не новая концепция, но она является ключевой, особенно в эпоху больших данных. Моделирование данных подчеркивает, какие данные необходимы и как они должны быть организованы. Давайте поговорим о любимой всеми теме «Медленно меняющиеся измерения».

Набор данных обычно содержит ваши таблицы фактов и таблицы измерений. Измерения определяют, что вы хотите анализировать или разбивать на части, например календарь или географическое положение с их иерархиями (клиенты, магазины, сотрудники, каналы продаж и т. д.). Таблицы фактов меняются очень быстро; размеры остаются довольно постоянными.

Иногда данные в этих таблицах также могут изменяться. Я хочу поговорить о том, как мы справляемся с этими изменениями. Существует три типа изменений, но я сосредоточусь на двух наиболее распространенных изменениях.

Тип 1 Медленно меняющиеся размеры — Этот тип возникает, когда мы хотим перезаписать данные и нет необходимости сохранять историю. Другими словами, при обнаружении изменений в типах данных изменение типа 1 всегда отражает текущие значения.
Это может произойти, когда есть ошибка данных, которую необходимо исправить, например, неправильный ввод даты рождения сотрудника. Мы можем перейти в таблицу измерения сотрудников, обновить там дату рождения, и все готово. Нас не волнует, изменились ли исторические записи или были ли затронуты какие-либо отчеты; наша цель — просто исправить ошибку.
Тип 2 Медленно меняющиеся размеры — этот тип немного сложнее, так как нам нужно сохранить историю. Например, если человек меняет свой адрес, местонахождение или имя, как мы хотим справиться с этим с точки зрения данных?
В этом случае нам нужно убедиться, что существует версия номеров измерений.Допустим, наша клиентка Салли переехала в другой штат и сменила адрес. Нам нужно иметь две версии Салли в зависимости от того, когда произошло изменение.
Как вы можете видеть ниже, Natural Key, такой как номер социального страхования, нам здесь не поможет.
Нам нужен суррогатный ключ, который идентифицирует каждую версию Салли. Таким образом, если нам нужно запустить отчет об отгрузках по штатам, мы соответствующим образом отобразим поставки одному и тому же клиенту в два разных штата.
Если исходная система не хранит версии, а у вас есть хранилище данных, процесс загрузки хранилища данных обнаружит эти изменения.Если нет хранилища данных, об этом следует помнить при создании решения для отчетности.
Также было бы неплохо добавить допустимый диапазон версии Sally, например, начальный и конечный столбцы данных, а также столбец флага, указывающий, какая версия Sally является текущей.

Надеюсь, этот краткий пост о медленно меняющихся измерениях и о том, как обрабатывать изменения данных, был вам полезен.

Нужна дополнительная помощь? Наша команда экспертов и предложения решений могут помочь вашему бизнесу с любым продуктом или услугой Azure, включая предложения управляемых служб. Свяжитесь с нами по телефону 888-8AZURE или [email protected].

Измерения · 2021.12

Измерения соответствуют столбцам данных в источнике данных. В кубе данных вы можете отображать и фильтровать данные с помощью измерений.

Вы можете перетаскивать измерения на панель фильтров, панель отображения, визуализацию и панель закрепления при изучении и анализе данных.

Щелчок по измерению вызывает меню предварительного просмотра измерения, в котором вместе с кнопками для выполнения этих операций отображается предполагаемое количество значений в измерении.

Измерения можно редактировать на вкладке Измерения представления редактирования куба данных:

Группы размеров

Измерения можно объединять в группы. Группы особенно полезны для измерений, которые исходят из одного и того же базового атрибута или связаны другим образом.

Например, в сценарии набора данных веб-трафика такие параметры, как ОС, имя браузера и версия браузера все может быть получено из пользовательского агента. Поэтому может иметь смысл объединить эти параметры в группу.

Чтобы создать группу, щелкните значок ... в одном из измерений и выберите Добавить в новую группу . Чтобы добавить измерение в существующую группу, перетащите измерение в группу.

Создание размеров

Измерения

можно создать, нажав кнопку Новое измерение на вкладке Измерения .

Измерение, которое является просто прямым представлением столбца, можно настроить на вкладке Basic .

Измерение также может представлять произвольное преобразование (см. раздел типов измерений ниже), в этом случае вы должны использовать вкладку Custom , где вы можете ввести любую поддерживаемую фанеру выражение или выражение DruidSQL в качестве формулы измерения. Дополнительную информацию см. в разделе Специальные параметры и меры.

Предложения по размерам

Вы можете использовать функцию Suggestions для быстрого добавления множества новых измерений. Это делается путем сканирования схемы базового набора данных и автоматического предложения измерения для любого столбца, который еще не представлен.

Типоразмеры

В этом разделе мы рассмотрим некоторые из многих конкретных типов измерений, которые можно создать.

Измерения времени

Хотя в Druid есть основной столбец времени (называемый __time ), который используется для разделения, часто бывает полезно иметь более одного столбца времени.

Эти столбцы времени могут быть загружены как обычные измерения, отформатированные в формате строки ISO (например, 2017-04-20T16:20:00Z ).

Выберите Время из типа, чтобы создать измерение времени. Вы также можете настроить предустановленные параметры детализации, которые будут представлены по умолчанию.

Размеры струны

Большинство измерений являются категориальными в том смысле, что они представлены в виде строк.

Выберите String из типа, чтобы создать размер строки.

Числовые размеры

Числовые измерения можно группировать во время настройки для создания гистограмм.

Выберите Число из типа, чтобы сделать числовое измерение. Вы также можете настроить предустановленную степень детализации сегментирования, которая будет представлена по умолчанию.

Географические размеры

Географические единицы могут быть полезным способом сегментации данных.

Чтобы использовать визуализацию «Географические метки» или «Географическая тень», покажите одно измерение, настроенное как тип «Гео».Базовые данные должны соответствовать одной из следующих спецификаций: ИСО-3166-1 Альфа 2, ИСО-3166-1 Альфа 3, ISO-3166-2, UN M49 или Geohash

Логические измерения

Возможно, вам потребуется создать измерения, являющиеся результатом некоторого логического выражения. Допустим, вы несете ответственность за все учетные записи в США, а также за какую-то конкретную учетную запись. Вы можете создать измерение с помощью такой формулы:

  t.country = "США" ИЛИ t.accountName IN ("Toyota", "Honda")

  $country == 'США' или $accountName.в(['Тойота', 'Хонда'])

Примеры специальных параметров

Вот несколько примеров распространенных шаблонов размеров.

В следующих примерах показаны выражения Pivot SQL и Plywood.

поисковых запросов

Вы можете создавать измерения, которые выполняют поиск во время запроса. Чтобы иметь измерение, представляющее ключ в другой таблице, настройте поиск во время запроса Druid (QTL).

Затем можно использовать функцию LOOKUP() , передав ключ поиска и имя таблицы поиска следующим образом:

  ПРОСМОТР(t.lookupKey, 'my_awesome_lookup')

  $lookupKey.lookup('my_awesome_lookup')

Для обработки значений, не найденных в таблице поиска, можно либо сохранить значения, которые не были найдены, либо заменить их определенной строкой.

Например, чтобы сохранить значения как есть, используйте ключ поиска в качестве резервного значения:

  $lookupKey.lookup('my_awesome_lookup').fallback($lookupKey)

Чтобы заменить значения, не найденные в таблице поиска, строкой, например, словом , отсутствующим , передайте строку в качестве резервного значения:

  ОБЪЕДИНЕНИЕ(ПРОСМОТР(t.lookupKey, 'my_awesome_lookup'), 'отсутствует')

  $lookupKey.lookup('my_awesome_lookup').fallback('отсутствует')

Размеры URL

Измерение URL — это измерение, значения которого можно сопоставить с URL-адресом.

В модальном окне измерения вы можете добавить преобразование URL-адреса, которое добавит кнопку действия «Перейти к URL-адресу» для этого измерения.

Предоставленная строка будет интерполирована ( %s ) для заданного значения измерения. В приведенном выше примере значение Непал будет преобразовано в https://en. wikipedia.org/wiki/Непал , страница Википедии для Непала.

Извлечение

Представьте, что у вас есть столбец имя_ресурса со следующими значениями:

  друид-0.18.2
друид-0.18.1
друид-0.17.0
index.html

Вы можете создать измерение, которое извлекает номер версии из значений столбца:

  REGEXP_EXTRACT(t.resourceName, '(\d+\.\d+\.\d+)')

  $resourceName.extract('(\d+\.\d+\.\d+)')

Что вернет следующие значения:

  0.18.2
0.18.1
0.17.0
нулевой

Другие примеры

Вот несколько общих выражений, с помощью которых можно создавать настраиваемые измерения из измерений, которые уже существуют в вашем кубе данных:

Возвращает длину символа для каждой строки измерения.Применяется к типу измерения String .

В этом примере извлекаются все числа из каждой строки измерения. Если номеров нет, возвращается «отсутствует». Используйте регулярные выражения для создания извлечений. Применяется к типу измерения String .

  (REGEXP_EXTRACT(т."комментарий", '([0-9]+)', 0))

  $dimension.extract("([0-9]+)").fallback("отсутствует")

В этом примере вся строка записывается в верхнем регистре.Функция также принимает «нижний регистр». Применяется к типу измерения String .

  $dimension.transformCase('upperCase')

В этом примере в конец значений измерения добавляется «Конец строки». Применяется к типу измерения String .

  CONCAT(т."комментарий", 'Конец строки')

  $dimension.concat('Конец строки')

Возвращает значение индекса для «Мира» в строке для каждой строки в измерении.В Plywood эта функция начинает индексацию с 0 и возвращает -1 , когда «Мир» не найден. В Pivot SQL эквивалентная функция начинает индексирование с 1 и возвращает 0 , если совпадений не найдено. Применяется к типу измерения String .

  POSITION('World' IN t."dimension") - 1

  $dimension.indexOf('Мир')

Возвращает x-y количество символов для каждой строки в измерении.Применяется к типу измерения String .

  SUBSTR(t"размер", x, y)

Возвращает true, если значение соответствует значению в указанном наборе; в противном случае возвращает ложь. Вы можете указать возвращаемые значения следующим образом:

$cityName.in(['Лондон','Аахен','Абботсфорд']).then('Совпадение найдено').fallback('Нет совпадения')

Применяется к типам данных String и Numeric .

  t."cityName" IN ("Лондон", "Аахен", "Абботсфорд")

  $название города. Хель*')

Возвращает значение true или false в зависимости от совпадения входной строки. Вы можете указать возвращаемые значения следующим образом: $dimension.contains('hello').then('Hello Friend').fallback('Bye Friend') Применяется к типу измерения String .

  CONTAINS_STRING(т."комментарий", "привет")

  $dimension.contains('привет')

Вы можете использовать математические операции в пользовательских выражениях. Применяется к типу данных Numeric .

Возвращает абсолютное значение. Применяется к типу данных Numeric .

  ABS(CHAR_LENGTH(t."channel")-100)

  ($dimension.length()-100).absolute()

Возводит операнд в указанную степень. Применяется к типу данных Numeric .

  ПИТАНИЕ(ДЛИНА(t."комментарий"), 5)

  $dimension. length().power(0.5)

Возвращает true, если значение соответствует входному значению, и false, если нет.Используйте только одинарные кавычки со строками. Применяется к типам данных String , Numeric и Boolean .

Выполняет операцию И между значением измерения и вторым введенным значением. Дополнительные логические выражения включают 'or' , 'greaterOrEqual' , 'greaterThan' , 'lessThanOrEqual' , 'lessThan' и 'not' 91 . Применяется к типу данных Boolean .

  $размер(значение).и(2>1)

Создает сегмент времени указанной продолжительности. Применяется к типу данных Time .

  TIME_FLOOR(t."__time", 'PT5M')

  $__time.timeBucket('PT5M')

Уменьшает время операнда до ближайшей длительности в пределах указанного часового пояса. Применяется к типу данных Time .

  TIME_FLOOR(t."__time", 'P1D', 'Азия/Шанхай')

  $__время.timeFloor('P1D','Азия/Шанхай')

Смещает время операнда на указанный вами интервал в пределах заданного часового пояса. Не используйте знак +, чтобы сдвинуть время вперед. Применяется к типу данных Time .

  TIME_SHIFT(t."__time", 'PT1M', -5)

  $__time.timeShift('PT1M',-5)

Возвращает часть метки времени. Дополнительные возможности включают в себя: 'MINUTE_OF_HOUR' , 'MINUTE_OF_DAY' , 'MINUTE_OF_WEEK' , 'MINUTE_OF_MONTH' , 'MINUTE_OF_YEAR' , 'HOUR_OF_DAY' , 'HOUR_OF_WEEK' , 'HOUR_OF_MONTH' , 'HOUN_OF_YEAR' , 'Day_of_week' , 'day_of_month' , 'day_of_year' , 'Week_of_month' , 'Week_of_year' , а 'MIX_OF_YEAR' . Применяется к типу данных Time .

  TIME_EXTRACT(t."__время", 'СЕКУНДА')

  $__time.timePart('SECOND_OF_MINUTE')

Преобразует число в значение времени.

  MILLIS_TO_TIMESTAMP(t."размер")

  $dimension.cast('время')

Помимо числа во время ( время ), в Plywood поддерживаются и другие типы преобразования: из числа в строку ( строка ), из времени в число ( число ) и из строки в число ( число ). ).Применяется к типам данных Time , String и Number .

`Пользовательские преобразования`

УСТАРЕЛО : Пользовательские преобразования возможны только в Plywood, и их использование не рекомендуется.

Если ни одна из существующих функций Plywood не соответствует вашим потребностям, вы также можете определить собственное пользовательское преобразование. Преобразованием может быть любая поддерживаемая функция извлечения друидов.

Например, если в Druid включен Javascript, вы можете применить к строке любое количество функций JavaScript.

Для этого в параметрах куба данных (на вкладке Расширенный представления редактирования) определите:

  {
  "пользовательскиепреобразования": {
    "stringFun": {
      "извлечениеFn": {
        "тип": "javascript",
        «функция»: «функция (x) { попытка {возврат decodeURIComponent (x).trim (). charCodeAt (0) } catch (e) { возврат нуля; } }"
      }
    }
  }
}

Тогда в размерах просто укажите stringFun вот так:

  $countryURL.customTransform('stringFun')

`Три измерения силы`

Пояснения > Питание > Три измерения силы

каналов | Намерение | Преднамеренность | Использование власти | Ну и что?

Есть три измерения силы в действии, с двумя, двумя и тремя возможные состояния. Это дает 2 x 2 x 3 возможных комбинации, что дает 12 способов. использования власти.

`каналов`

Каналы силы — это способ, которым власть реализуется. Они, возможно, могут легче запомнить как «голова, руки и сердце».

`Физическая сила`

Это сила, полученная из материального или физического преимущество. Индивидуально это может исходить от силы или навыков, таких как сила борца.Это также может быть связано с наличием оружия, которое может быть окончательным. власть групп и правительств.

Физическая сила также исходит от вещей, которые не предназначены для причинения вреда. люди. Владение зданием, машиной или даже швейной иглой — это форма физическая сила.

`Информационная мощность`

Это происходит от знания. Например, если я знать свои слабости, я мог бы использовать это знание, пытаясь убедить вас, или, может быть, помочь вам научиться и укрепить эти слабости.

Сила часто исходит из контроля доступа к информации, где вы можете разрешить или предложить доступ другим. Знание - сила, как говорится.

`Эмоциональная сила`

Это социальная сила аффекта, использование эмоций для получения что вы хотите. Харизма — это форма эмоциональной силы, включая силу ораторское искусство и использование тонкого языка тела.

Угрозы часто имеют эмоциональный эффект. По факту большинство взаимодействий между людьми включают некоторую форму эмоциональной силы.

`Намерение`

Они формируют намерение человека, использующего власть, помогающего или причиняющего вред другие.

`Положительная мощность`

Это сила, используемая во благо, с намерением помочь другие. Он используется для защиты и воспитания или, по крайней мере, не причинения вреда. Он основан о любви, заботе, заботе и просоциальных ценностях.

`Отрицательная мощность`

Эта сила, которая используется либо для прямого вреда другим людей или без заботы или беспокойства о них.Он основан либо на жадности, либо эгоизм или другие негативные эмоции, такие как страх и ненависть.

`Преднамеренность`

Это обдуманность власти, триггеры, которые приводят к используемая мощность.

`Реактивная мощность`

Это сила, которая используется в ответ на ситуации, для например, когда человек имеет право сказать «нет» или ограничить доступ к некоторым форма. Эта сила не может быть использована до тех пор, пока кто-то другой не захочет чего-то что можно заблокировать.

В некоторых странах преступления считаются менее тяжкими, если они считается реактивным. Так, во Франции «преступления на почве страсти» рассматриваются более снисходительно, чем над водой в Британии.

`Проактивная мощность`

Это сила, используемая сознательно и преднамеренно, для например, используя свою физическую силу, чтобы напасть на кого-то. Это где Ценности, мораль и этика более значимы, так как подразумевают преднамеренное намерение, преднамеренность и предусмотрительность.

`Использование энергии`

Собранные вместе, эти три домена силы могут быть использованы для создания таблицы ниже. Это отличный способ понять, как появляются различные формы силы.

Использование энергии		Физический	Информационный	Эмоциональный
Реактивный	Положительный	Не навреди	Открытая книга Разрешить доступ	Отвечать на призывы о помощи
Реактивный	Отрицательный	Допустить вред	Не сообщать Запретить доступ	Игнорировать Отклонять звонки
Проактивный	Положительный	Защищать	Информировать, обучать Предупредить об опасности	Комфорт Воспитание
Проактивный	Отрицательный	Атака Навреди	Скрыть информацию Шантаж, обман	Насмешка соблазнить

Поймите свои каналы и источники силы. Какие физические силы вы имеют? Какие материальные вещи? Какая информация или контроль доступа к Информация? Какое эмоциональное влияние?

Поймите свое намерение: вы хотите навредить или помочь? Если вы хотите помочь, тогда не забудьте, по крайней мере, не навредить.

Поймите, где вы можете действовать упреждающе, а когда вы можете только реагировать — или возможно, предпочитаю не реагировать.

Затем сделайте обдуманный выбор относительно того, какую силу вы будете использовать или не использовать, и в Каким образом.

Также применяйте этот анализ к другим людям, а затем вырабатывайте способы нейтрализовать их отрицательную силу. Также подумайте о том, как привлечь их к использованию их мощность положительно.

`См. также`

Голова, руки и сердце предпочтения

Параметры			№ и серия
Параметры			10У	10П	10Э
h, мм			100	100	100
b, мм			46	46	46
s, мм			4,5	4,5	4,2
t, мм			7,6	7,6	7,6
R, мм (не более)			7	7	9
r, мм (не более)			3	4	3
Площадь поперечного сечения F (см²)			10,9	10,9	10,79
Масса 1 м (кг)			8,59	8,59	8,47
Справочные значения для осей	Х-Х	I_x, см⁴	174	175	175,9
		W_x, см³	34,8	34,9	35,17
		I_x, см	3,99	3,99	4,04
		S_x, см³	20,4	20,5	20,55
	Y-Y	I_y, см⁴	20,4	22,6	22,68
		W_y, см³	6,46	7,37	7,47
		I_y, см	1,37	1,44	1,45
Х_0, см			1,44	1,53	1,56

Параметры			№ и серия
Параметры			12У	12П	12Э	12Л
h, мм			120	120	120	120
b, мм			52	52	52	30
s, мм			4,8	4,8	4,5	3
t, мм			7,8	7,8	7,8	4,8
R, мм (не более)			7,5	7,5	9,5	7
r, мм (не более)			3	4,5	3	—
Площадь поперечного сечения F (см²)			13,3	13,3	13,09	6,39
Масса 1 м (кг)			10,4	10,4	10,24	5,02
Справочные значения для осей	Х-Х	I_x, см⁴	304	305	307	135,26
		W_x, см³	50,6	50,8	51,17	22,54
		I_x, см	4,78	4,79	4,84	4,6
		S_x, см³	29,6	29,7	29,75	13,43
	Y-Y	I_y, см⁴	31,2	34,9	35,12	5,02
		W_y, см³	8,52	9,84	10,03	2,24
		I_y, см	1,53	1,62	1,638	0,89
Х_0, см			1,54	1,66	1,7	0,76

Параметры			№ и серия
Параметры			14У	14П	14Э	14Л
h, мм			140	140	140	140
b, мм			58	58	58	32
s, мм			4,9	4,9	4,6	3,2
t, мм			8,1	8,1	8,1	5,6
R, мм (не более)			8	8	10	7
r, мм (не более)			3	4,5	3	—
Площадь поперечного сечения F (см²)			15,6	15,6	15,41	7,57
Масса 1 м (кг)			12,3	12,3	12,15	май. 94
Справочные значения для осей	Х-Х	I_x, см⁴	491	493	495,7	212,94
		W_x, см³	70,2	70,4	70,81	30,42
		I_x, см	5,6	5,61	5,67	5,31
		S_x, см³	40,8	40,9	40,96	18,23
	Y-Y	I_y, см⁴	45,4	51,5	51,76	6,55
		W_y, см³	11	12,9	13,13	2,7
		I_y, см	1,7	1,81	1,833	0,93
Х_0, см			1,67	1,82	1,86	0,78

Параметры			№ и серия
Параметры			16У	16аУ	16П	16аП	16Э	16Л
h, мм			160	160	160	160	160	160
b, мм			64	68	64	68	64	35
s, мм			5	5	5	5	4,7	3,4
t, мм			8,4	9	8,4	9	8,4	5,3
R, мм (не более)			8,5	8,5	8,5	8,5	11	8
r, мм (не более)			3,5	3,5	5	5	3,5	—
Площадь поперечного сечения F (см²)			18,1	19,5	18,1	19,5	17,85	9,04
Масса 1 м (кг)			14,2	15,3	14,2	15,3	14,01	7,1
Справочные значения для осей	Х-Х	I_x, см⁴	747	823	750	827	755,5	331,96
		W_x, см³	93,4	103	93,8	103	94,43	4149
		I_x, см	6,42	6,49	6,44	6,51	6,5	6,06
		S_x, см³	54,1	59,4	54,3	59,5	54,41	24,84
	Y-Y	I_y, см⁴	63,3	78,8	72,8	90,5	73,17	9,23
		W_y, см³	13,8	16,4	16,4	19,6	16,7	3,46
		I_y, см	1,87	2,01	2	2,15	2,024	1,01
Х_0, см			1,8	2	1,97	2,19	2,02	0,83

Параметры			№ и серия
Параметры			18У	18аУ	18П	18аП
h, мм			180	180	180	180
b, мм			70	74	70	74
s, мм			5,1	5,1	5,1	5,1
t, мм			8,7	9,3	8,7	9,3
R, мм (не более)			9	9	9	9
r, мм (не более)			3,5	3,5	5	5
Площадь поперечного сечения F (см²)			20,7	22,2	20,7	22,2
Масса 1 м (кг)			16,3	17,4	16,3	17,4
Справочные значения для осей	Х-Х	I_x, см⁴	1090	1190	1090	1200
		W_x, см³	121	1320	121	133
		I_x, см	7,24	7,32	7,26	7,34
		S_x, см³	69,8	76,1	70	76,3
	Y-Y	I_y, см⁴	86	105	100	123
		W_y, см³	17	20	20,6	24,3
		I_y, см	2,04	2Ю18	2,2	2,35
Х_0, см			1,94	2,13	2,14	2,36
