основные разновидности, характеристики и особенности применения

В этой статье мы расскажем о том, что собой представляют собой данные изделия, а также о том, каковы особенности их производства и эксплуатации. Рассмотрим, где используются железобетонные шпалы б у,и какие требования предъявляются к производителям данного вида материалов.

Первоначально под железнодорожные рельсы подкладывались каменные бруски. Чуть позже камень заменили деревом, которое не только обладало лучшими амортизационными качествами, но и было проще в плане механической обработки. Впрочем, ситуация кардинально изменилась только лишь тогда, когда началось производство железобетонных шпал.

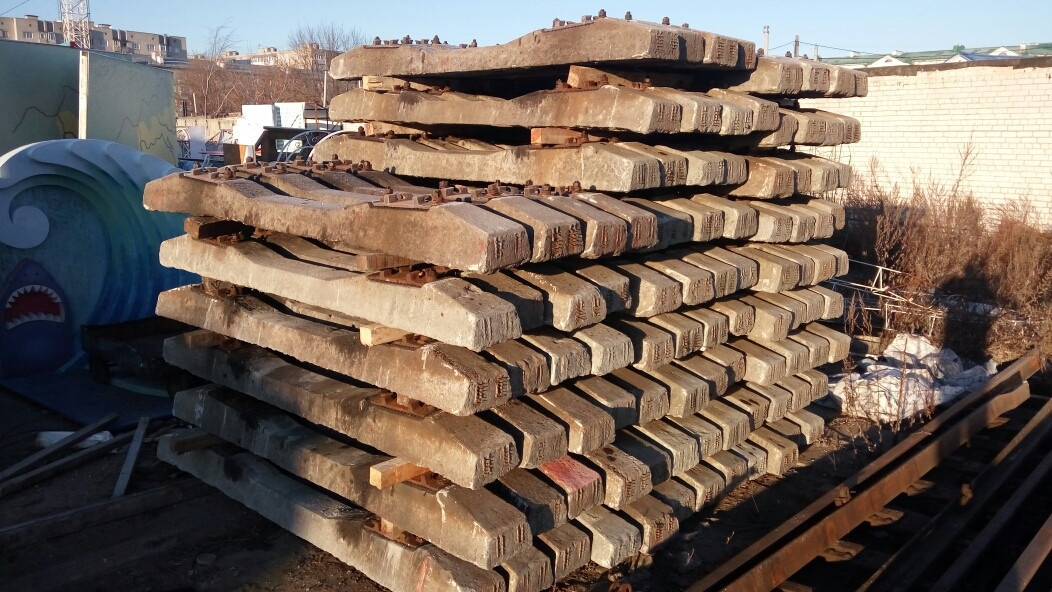

Готовые к установке шпалы

Немного истории

На фото — деревянные шпалы после долговременной эксплуатации

Как уже было сказано, история железных дорог насчитывает несколько разновидностей подпорок, которые укладываются под рельсы. Все решения имели ряд эксплуатационных недостатков. Например, камень был чрезвычайно сложен в обработке и имел низкие амортизационные свойства.

Кроме того, несмотря на кажущуюся прочность, эти плиты были не самым долговечным решением, так как вследствие продолжительного механического воздействия трескались и приходили в частичную или полную негодность.

Чуть лучше дело обстояло с изделиями из древесины. Такие шпалы просмаливались для защиты от негативного воздействия факторов внешней среды. Но древесина, рано или поздно, несмотря на специальную обработку, гниёт. И, как результат, железнодорожные пути требуют ремонта.

Несмотря на неплохие амортизационные качества, древесина имеет один существенный недостаток — это высокая цена пиломатериалов, даже с учётом простоты их механической обработки. Ситуация изменилась к лучшему во второй половине двадцатого века, когда были разработаны первые шпалы из железобетона.

Несмотря на то что деревянные изделия и по сей день применяются на второстепенных ветках, именно железобетонные конструкции небезосновательно считаются наиболее современным и перспективным решением.

Основные характеристики

Схема и размеры железобетонных шпал Ш1

Инструкция применения железобетонных шпал на территории постсоветского пространства апробирована в течении более чем 40 лет.

В соответствии с ГОСТом 23009, современные бетонные шпалы представляют собой рельсовые опоры, изготавливаемые в виде брусьев с переменным размером и формой сечения. Изделие армируется арматурной проволокой с диаметром сечения 3-6 мм в зависимости от модификации.

В процессе эксплуатации изделие укладывается поверх балластного слоя. Применительно к обычным путям в качестве балластной насыпи применяется крупноразмерный щебень, а при обустройстве метрополитена применяется бетонное основание плитного типа.

Схематичное изображение ЖБИ типа Ш1

Изделия из напряжённого железобетона, используемые в качестве подрельсовых опор, это оптимальное решение, как для бесстыковых, так и для остальных категорий путей.

Актуальность данных конструкций объясняется рядом технических и эксплуатационных преимуществ, среди которых:

  • продолжительный эксплуатационный ресурс;
  • оптимальные показатели устойчивости к негативным воздействиям факторов внешней среды;
  • устойчивость к механическим нагрузкам;
  • неподверженность гниению в течение всего ресурса эксплуатации;
  • возможность монтажа на путях с любым уровнем загруженности;
  • относительно невысокая цена;
  • минимальные затраты, необходимые для эксплуатационного обслуживания;
  • простота укладки и монтажа, в сравнении с деревянными аналогами;
  • абсолютная идентичность типоразмеров форм и веса, что гарантирует удобство транспортировки и отгрузки.

На фото — щипцы для переноски шпал

Есть ли недостатки,способные негативно сказаться на использовании этих ЖБИ?

Таких недостатков немного:

  • Во-первых, это вероятность усталостного разрушения бетонной конструкции и, как следствие, необходимость периодического осмотра путей.
  • Во-вторых, вес железобетонной шпалы(270 кг) делает невозможным ее монтаж своими руками без применения спецтехники. Поэтому, в отличие от деревянных аналогов, бетонные конструкции устанавливаются посредством специализированных шпалоукладчиков.

Сфера и условия применения

Схематичное изображение железобетонных шпал типа Ш3 и Ш3Д

Шпалы, изготовленные с применением предварительно напряженного железобетона,повсеместно применяются при строительстве железнодорожных путей транспортного сообщения по всему миру.

Учитывая разнообразие климатических условий, в которых осуществляется эксплуатация этих изделий,а также разную степень механических нагрузок, к производству шпал, равно как и к качеству готового изделия,предъявляются повышенные требования.В итоге, в зависимости от благоприятности условий применения, эти ЖБИ могут использоваться в течение30-60 лет.

Железобетонная полушпала для укладки путей передвижения рельсовых кранов

Повсеместное вытеснение привычных деревянных подпорок железобетонными аналогами объясняется не только прочностью и долговечностью, но и сжатыми сроками изготовления.

К примеру, для производства готовых к монтажу ЖБИ необходимо всего лишь несколько часов, что очень удобно когда речь идет о строительстве крупной ветки и необходим постоянный подвоз больших объемов стройматериалов. Опять же ЖБИ можно ремонтировать и адаптировать для эксплуатационных нужд применяя алмазное бурение отверстий в бетоне.

Важно: Шпалы,изготавливаемые отечественными производителями с применением предварительно напряженного железобетона в соответствии с требованиями ГОСТ, по несущей способности и материалоемкости превосходят зарубежные аналоги.

Требования, предъявляемые к железнодорожным ж/б шпалам

Монтаж рельс и железобетонных шпал перед укладкой на насыпь

Как уже было сказано, эксплуатационные условия, в которых используются шпалы предъявляют высокие требования к технологии производства этих ЖБИ и в частности к технологии изготовления предварительно напряженного железобетона.

К материалу и готовому изделию предъявляются следующие требования:

  • Прочность, достаточная для передачи силы предварительного напряжения уже через несколько часов (время задаётся в соответствии с модификацией ЖБИ) по окончанию производственного процесса.
  • Максимально возможная степень однородности консистенции свежеприготовленного бетона.
  • Точность размеров и форм — на порядок выше,чем аналогичные требования, предъявляемые к другим категориям общеупотребимых железобетонных и предварительно напряженных железобетонных конструкций.
    Под этими требованиями подразумеваются допуски по углу наклона,длине и ширине отдельных конструкционных элементов. Особенно строго контролируются размеры на участках примыкания к рельсам.

Важно: На территории Западной Европы технические требования, определяющие качество исходного материала,используемого при изготовлении железобетонных шпал, регламентируется стандартом EN 13230.
Класс прочности исходного материала на отечественном производстве определяется более высокими требованиями приведенными в ГОСТ 26633.

Производственные технологии

Формы для заливки бетона с прутьями для передачи предварительного напряжения

Независимо от того, планируется фундамент из железобетонных шпал или же ЖБИ будут использованы по своему прямому назначению, прочность этих конструкционных элементов будет гарантирована. Эксплуатационные качества готовых изделий обеспечиваются производственными технологиями.

Несмотря на то, что в течение пятидесяти с лишним лет было апробировано немало методов изготовления шпал, сегодня повсеместно применяется четыре наиболее распространённые производственные технологии, отвечающие требованиям международных стандартов.

  • Технология карусельного типа с задержкой снятия формы.
    Особенность этого технологического процесса в том, что готовая смесь заливается в формы и уплотняется. Извлечение изделия из формы осуществляется только после достижения оптимальных прочностных показателей, достаточных для приложения силы предварительного напряжения.
    В процессе изготовления применяются специализированные разборные кассетные формы, которые способны вместить до шести единиц изделия. За счет применения специальных механизмов натяжения, обеспечивается предварительное напряжение арматурных прутьев, которое впоследствии передается и на бетон и обеспечивает оптимальное с ним сцепление.
    После того как железобетонная шпала готова, форма может быть демонтирована и сразу же применена для очередного производственного цикла.
    Название метода объясняется типом производственного процесса и конструкционными особенностями используемых форм, которые располагаются на транспортной системе карусельного типа. Такой метод получил широкое распространение в странах Западной Европы и считается наиболее перспективным и технологичным.
  • Линейная технология.
    Независимо от того, что изготавливается железобетонная полушпала для рельсовых кранов или полноразмерное изделие,производственный процесс может быть реализован на основе линейной технологии.
    В ходе производственного процесса применяется конвейер с рядом последовательно расположенных форм. Общая длина цепочки, как правило,составляет не меньше 100 метров.
    В торцах форм применяются специальные устройства,которые не только закрывают форму,но и передают предварительное напряжение на арматурные прутья. По мере высыхания смеси усилие передаётся на бетон.
  • Технология снятия формы с последующим напряжением.

На фото — современная линия по производству шпал западноевропейского стандарта

В данном случае в формы вставляются шаблоны, которые будут определять расположение металлической арматуры. Затем бетон заливается в формы и уплотняется.

По мере застывания, в толщу смеси вводятся металлические штыри,на которые оказывается механическое усилие. Через небольшой промежуток времени форма демонтируется и извлекаются шаблоны. Преимущество данного способа в том, что процесс по сути беспрерывный, а потому для получения требуемого результата необходимо ограниченное количество форм.

  • Технология снятия формы с предварительным напряжением.
    В этом случае форма снимается так же быстро, как и в предыдущем способе. Единственным существенным отличием этого технологического процесса является то, что напрягающее усилие изделию передается не через штыри, а посредством рам.

Особенности монтажа, ремонта и утилизации железобетонных шпал

На фото — эксплуатация передвижного шпалоукладчика

Укладка железнодорожных путей с применением ж/б шпал имеет ряд характерных особенностей.

Рельсы и бетонные шпалы, при сооружении железных дорог,монтируются на изначально подготовленное полотно на основе земельного грунта, песка и щебневой засыпки.Для того чтобы предотвратить повреждение шпал при прохождении поездов и обеспечить сохранность земляного полотна, требуется специальная подготовка, которая заключается в устройстве песчаных полос.

Укладка производится посредством механизированных комплексов,которые позволяют минимизировать степень использования физического труда. В итоге снижается себестоимость монтажного процесса, а кроме того, сокращаются сроки реализации укладки пути в целом.

Как ранее было сказано,эксплуатационный ресурс ж/б шпал ограничивается 30-60 годами. Но такие параметры долговечности возможны только в том случае, если состояние путей регулярно осматривается на предмет поломок и частичных деформаций.

К примеру на эксплуатационное состояние ЖБИ влияет состояние шурупов, крепящих подкладку к шпале. Если шуруп сломан и неполадка своевременно не обнаружена велика вероятность того, что подкладка при прохождении состава будет бить по бетону, вызывая в нем усталостные напряжения. (См. также статью Застывание бетона: особенности.)

Если проблема не устраняется после срыва головки шурупа, в сравнительно небольшой промежуток времени в толще бетона появляются микротрещины, которые приводят к частичному или полному разрушению шпалы.

На фото — работа механизированного комплекса по утилизации твердых строительных отходов

По истечении эксплуатационного ресурса или вследствие естественных разрушений, шпалы подлежат замене. В то же время непригодные к использованию ЖБДИ подлежат утилизации.

Так как резка железобетона алмазными кругами с целью измельчения представляется неоправданно дорогостоящим процессом, переработка осуществляется с применением специальных механизированных комплексов. Основным рабочим элементом комплекса является щековая дробилка, которая измельчает ЖБИ до консистенции средне или мелкоразмерного щебня. (См. также статью Упрочнение бетона: как сделать.)

Вывод

Теперь вы знаете,сколько весит железобетонная шпала, как она изготавливается и каковы ее эксплуатационные особенности. Надо полагать, что применение этих ЖБИ будет актуальным и востребованным в течение долгого времени.

Ведь даже несмотря на разработку полностью пластиковых шпал в Японии, именно соответствие ГОСТ на железобетонные шпалы гарантирует оптимальное сочетание прочности, долговечности и приемлемой стоимости. Больше полезной и интересной информации вы сможете обнаружить, посмотрев видео в этой статье.
