Как армируют пустотные плиты и почему их нельзя резать? (Схемы армирования разных плит, особенности, технологии изготовления) | Строю для себя

Источник иллюстрации: (Видео: youtube.com Канал: ИСИ СПбПУ Политех)

Источник иллюстрации: (Видео: youtube.com Канал: ИСИ СПбПУ Политех)

Здравствуйте, уважаемые гости и подписчики канала «Строю для Себя»!

Сегодняшняя статья затронет 3 самые ходовые марки пустотных плит перекрытия, встречающихся на нашем рынке: ПК, ПТК и ПБ. Детально разберем конструктивные особенности, технологии армирования и отличия между марками.

Марка ПК

Итак, первая плита, изготавливаемая по опалубочной технологии без предварительно напрягаемой арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина — 4,2 м., что как раз и обусловлено отсутствием предварительного напряжения арматуры. Серийный выпуск 60 — плиты с круглыми пустотами, рабочие длины которых составляют: 4180, 3580, 2980, 2680 и 2380 мм. , с шириной 1790, 1490, 1190 и 990 мм. Армирование произведено стальными стержнями класса А-III и Вр-I.

Плиты ПК: Иллюстрация автора

Плиты ПК: Иллюстрация автора

Технологический процесс опалубочного производства таких плит следующий:

1. Форма смазывается эмульсолом (предотвращение налипания бетона).
2. Устанавливаются арматурные сетки и каркасы согласно спецификаций по ГОСТ.
3. В формы помещаются пуансоны (формирователи пустоты) и накрываются дополнительно арматурными сетками.
4. Будущая плита бетонируется и вибрируется.
5. По истечении времени, отведенного на твердение — пуансоны вынимаются.
6. Производится затирка неровностей и бурение отверстий под петли.
7. Плита помещается в камеру пропаривания.

Рассмотрим вариант плиты шириной 1200 мм., — ПК 42.12-3Т (42 — длина в дм., 12 — ширина в дм., 3Т — индекс по нагрузке).

Серия 1. 141-1

Серия 1.141-1

Первая рабочая арматурная сетка, работающая на растяжение состоит из 5-ти продольных стержней арматуры диаметром 8 мм., поперечные прутки — по 4 мм. Именно эта сетка (на рисунке — красный цвет) и воспринимает всю нагрузку на растяжение.

Верхняя сетка — идет как конструктивная (синий цвет), диаметр которой составляет всего 3 мм. (Класс прутков Вр-1).

Плиты ПК: Иллюстрация автора

Плиты ПК: Иллюстрация автора

Каркасы (зеленый цвет) располагаются в опорных зонах плиты и работают как поперечное усиление этих зон, между них встраиваются монтажные петли (выделены жёлтым).

Данную плиту резать поперек запрещено. При укорачивании плиты — с одного края удаляется каркас, в итоге получаем опорный узел без поперечного армирования, где существует очень высокая вероятность образования наклонных трещин.

Марка ПТК

Следующая плита серии ИИ-03-02: Марка ПТК — изготавливается аналогично марке ПК по технологии формовки (т. е. опалубки), но уже с предварительно напрягаемой арматурой.

Плиты ПТК: Иллюстрация автора

Плиты ПТК: Иллюстрация автора

Рассмотрим плиту ПТК на примере изделия ПТК 59-12.

Серия ИИ-03-02 ЖБИ

Серия ИИ-03-02 ЖБИ

Рабочее армирование производится стержнями арматуры диаметрами 14 мм. и 16 мм. Внизу всего 4 прутка, два из которых ф14 — предварительно напряжены по краям и два ф16 мм. — по центру.

Конструктив ПТК практически идентичен плитам ПК, имеется каркас в опорной зоне для восприятия поперечных сил, сверху конструктивная сетка из прутков 3 мм., но снизу отсутствует сетка, а располагаются только 4 стержня напрягаемой арматуры. Рабочая арматура натягивается одним из двух способов: электротермическим или механическим.

Плиты ПТК: Иллюстрация автора

Плиты ПТК: Иллюстрация автора

Дополнительно, в данной конструкции добавлен по торцам плиты П-образный каркас (на иллюстрации — черная сетка), воспринимающий местные напряжения в опорных зонах.

Монтажная петля уже выполнена немного удобнее и выходит за пределы плиты для облегчения закрепления подъемного крюка.

Данную марку так же запрещено резать поперек!

Марка ПБ

Пустотная плита перекрытия, выполняемая по безопалубочной схеме из серии ИЖ 568-03 — марка ПБ

Рассматриваемый пример: ПБ 60-12-10

Серия ИЖ 568-03

Серия ИЖ 568-03

Конструктив данной плиты является самым простым и содержит минимум сборочных единиц. Максимальная длина плиты составляет 9 м., минимальная — 2,4 м.

Технология армирования выполняется пучкованием: пять пучков по 4 стержня каждый. В зависимости от длины перекрываемого пролета количество пучков и стержней в каждом из пучков подбирается отдельно.

В верхней и нижней зонах располагается арматура диаметром 5 мм. класса Вр-2. Нижний пояс — рабочий, верхний — конструктивный.

Плиты ПБ: Иллюстрация автора

Плиты ПБ: Иллюстрация автора

Вопрос применения стержней диаметром 5 мм. Вр-2 состоит в том, что прут большего диаметра имеет ограниченную длину, отрезки которых составляют 11,7 м., а производство изделий металлопроката Вр предусматривает намотку в бухты, поэтому технологический процесс изготовления плит с применением арматуры класса Вр — проще.

Плита ПБ имеет 1 категорию трещиностойкости и эксплуатационные характеристики у нее выше, чем у остальных рассмотренных (ПК и ПТК).

Важная особенность таких плит в том, что отсутствуют монтажные петли и при подъеме используются специальные траверсы.

Иллюстрация автора: работа консоли

Иллюстрация автора: работа консоли

Ни одна из рассмотренных плит перекрытия не работает как консоль, т.е. верхнее армирование является конструктивным, в связи с чем применение их в положении «балкона» (свес части плиты) строго запрещено!

Спасибо за внимание!

(Данные частично взяты из материалов автора Ютуб-канала Антона Вебера)

Последствия при отсутствии гидроизоляция между цоколем и стеной!

Каркас для металлической лестницы своими руками. Цена. [Много фото]

Расчет деревянной балки: прогиб и допустимая нагрузка

Армирование монолитной плиты перекрытия — как правильно сделать

Производство монолита не обходится без арматуры, которая является связующим материалом в любой железно-бетонной конструкции. Преимущество в изготовление этих плит – их можно сделать своими руками, не привлекая строительную технику, а так же получить в итоге результат не зависимый от стандартных размеров. Армирование монолитной плиты перекрытия осуществляется с помощью арматуры сечением от 8 мм до 14 мм. с условием, что толщина плиты будет до 150 мм. как на рисунке ниже, но она может отличаться в зависимости от видов изделия.

фото армирования плиты перекрытия



Плиты распространенно используются в строительстве частных объектов, где главную роль играет правильный расчет, и использование арматуры. Для того чтобы посчитать толщину требуемого перекрытия, следует использовать соотношение 1:30, где 1- это толщина плиты, а 30- толщина пролета. К примеру, имея пролет в 6 метров, толщина плиты перекрытия будет равняться 0,2 метра.Если толщина плиты планируется более 150мм, то в этих случаях армирование делают в два слоя, где они ложатся друг на друга и связываются между собой проволокой. Размер ячеек не должен превышать 200×200 мм, но и не менее 150×150 мм. Для прочности конструкции желательно использовать арматуру одинакового сечения, а с помощью прутьев длинной 400-1500 мм выполняется дополнительное армирование, в местах, зависимых от пролетов и нагрузки, которая в свою очередь давит на плиту сверху в низ, распределяясь по всей площади конструкции. Это говорит о том, что основная нагрузка находится на нижней арматуре, а верхняя получает сжимающую нагрузку, с чем хорошо справится и бетон.

Важно выполнить армирование монолитной плиты перекрытия на всю длину вашей плиты, а также использовать опалубку, которая является одним из главных этапов в монтаже плиты. Для этого желательно использовать древесину, а стойки опалубки должны крепиться прочно и надежно, так как вес бетона на квадратный метр может достигать до 300 килограмм.

силовой арматурный каркас плиты перекрытия

В выполненную вами конструкцию из арматуры и опалубки начинаем заливать бетон, жидкой консистенцией, маркой не менее м200. Не забывайте о пустотах, которые могут возникнуть при заливке, которые могут негативно сказаться на результате. Обязательно проштыкуйте или провибрируйте. После выполнения заливки оставляете плиту до полного высыхания, а через месяц у вас получается монолитная плита, полностью готовая к дальнейшему использованию, выдерживая различные нагрузки и огнеустойчивость, и даже способное выдержать действие огня в течении часа, что не посильно перекрытиям из дерева.

Процесс изготовления армированной монолитной плиты перекрытия:

пошаговая инструкция, специфические особенности и чертежи

Наиболее популярным перекрытием при возведении малоэтажных индивидуальных построек выступают железобетонные пустотные плиты. Но для их установки требуется подъемная техника, что негативно сказывается на конечной стоимости работ. Помимо прочего, готовые платформы используются для построек с простыми формами.

Ряд застройщиков предпочитает выполнять перекрытия своими силами, используя армированный бетон. Этот способ наиболее подходит для объектов, которые должны иметь неправильную геометрию. Все это позволяет отказаться от стандартов и возводить сложные в архитектурном плане постройки.

Зачем необходимо армировать плиту

Армирование плиты перекрытия осуществляется с учетом технологических тонкостей. Это позволяет использовать изделие несколько десятков лет. При заливке получаются тонкие потолки, которые не имеют швов, а полы в этом случае не требуют трудоемкого и дорогостоящего ремонта при осуществлении внутренней отделки.

Армирование плиты перекрытия позволяет снизить вес конструкции по сравнению с готовыми ж/б плитами, однако негативно на прочность это не влияет. Нагрузка на фундамент снижается, ведь используются более легкие строительные материалы. Нельзя не упомянуть и прочность. Бетон и железо создают надежное основание. Платформа используется для перекрытия большепролетных и нагруженных конструкций.

Дополнительные плюсы армирования

Армирование плиты перекрытия осуществляется еще и для обеспечения надежности. Конструкции обретают высокую устойчивость к нагрузкам за счет использования арматуры. Они обретают способность претерпевать нагрузку до 800 кг/м2. Изделиям таким образом удается придавать еще и огнестойкость, ведь используемые материалы не являются горючими.

Плита не поддерживает горение, выдерживает воздействие открытого пламени долгое время. Затраты на перекрытие не превышают стоимость заводского изделия. Цену будет определять обустраиваемая площадь.

Особенности проведения работ

Проведение работ по армированию плиты перекрытия предусматривает использование технологии, которая дает широкие возможности в вопросе планировки помещений. Платформа при этом получается довольно прочной, она выдерживает высокие нагрузки, не способствует развитию грибка и насекомых, а также вредных бактерий. Работы проводятся по правилам. Не стоит экономить на строительных материалах, ведь перекрытие может деформироваться, что приведет к разрушению плиты и всей постройки.

С помощью съемной опалубки производится заливка перекрытия, внутри при этом должна быть арматура. Стальные стержни связываются проволокой. Но вы можете использовать и сварочную аппаратуру. Каркас располагается таким образом, чтобы он был полностью утоплен в бетонном растворе. Арматура принимает нагрузку на себя, а раствор исключает поступление кислорода, который негативно влияет на металл.

О дополнительных элементах

При составлении схемы армирования следует учитывать вспомогательную арматуру. Она должна располагаться в центре платформы, там, где происходит сосредоточение нагрузок, а также в месте соприкосновения перекрытия с отверстиями. Вспомогательная арматура должна быть еще и в точке касания монолита с внутренними стенами, колоннами и арками.

Что касается сосредоточения нагрузок, то в данном случае речь идет о тяжелом оборудовании или камине. Дополнительные элементы устанавливаются и в месте выхода лестницы на верхний этаж, а также в точке прохода дымоотводных труб или вентиляционных элементов.

Пошаговая инструкция

Армирование сборной плиты перекрытия осуществляется после расчета толщины арматуры, которая будет зависеть от длины перекрытия. Если шаг между несущими опорами составляет 5 м, толщина платформы должна быть равна 170 мм. При вычислении следует использовать соотношение 1 к 30. А вот при толщине конструкции меньше 150 мм к эксплуатации ее допустить нельзя. Если толщина перекрытия имеет минимальную толщину, то остальные элементы должны быть уложены в один слой. При увеличении этого параметра увеличивается и количество слоев до двух.

Для раствора следует приобрести бетон марки М-200 или выше. Эта марка сочетает доступную стоимость и отличные характеристики. Класс прочности на сжатие должен быть равен 150 кгс/см2. Диаметр используемых стальных прутьев может достигать 14 мм, минимальный параметр равен 8 мм. Если металлические стержни располагаются в 2 слоя, то диаметр металлопроката первого ряда должен быть больше расположенного сверху.

Работа над ограждением

Рассмотрев чертежи армирования монолитной плиты перекрытия, которые предлагаются в статье, вы можете приступать к работам. На следующем этапе технология предусматривает установку опалубки из влагостойкой фанеры или досок. Эти материалы можно комбинировать. Подпорки должны быть хорошо закреплены, ведь вес заливаемой конструкции составляет 300 кг на квадратный метр. Опорными элементами могут выступить стойки-домкраты телескопического типа. Они позволяют устанавливать нужную высоту с высокой точностью. Опоры выдерживают нагрузку до 2,5 кг.

Работа над опалубкой

Схема армирования плиты перекрытия предлагается в статье, однако ее соблюдение — еще не гарантия успеха. Вы должны соблюдать правила на каждом этапе проведения работ. Например, что касается опалубки, то она представляет собой съемную конструкцию, которая состоит из досок 150 x 25 мм. Они не будут способны обеспечить идеально ровную поверхность потолка, ведь в толщине пиломатериала допускается погрешность. Неровности можно будет скрыть под штукатуркой. Это верно, если планируется работа над подвесными потолками. Если же наличие ровной поверхности принципиально важно, вместо досок можно использовать ламинированную 22-мм фанеру. Однако такая опалубка обойдется дороже.

Экономнее использовать в качестве основы обрезные доски, поверх которых укладывается 8-мм фанера. Прежде чем выполнить армирование монолитной плиты перекрытия, вы можете подготовить доски 150 x 50 мм, которые устанавливаются по периметру помещения и будут представлять собой опалубку. Расстояние между поперечными брусками равно 800 мм или меньше. Под них строго по уровню устанавливаются телескопические стойки или подпорки.

Поверх каркаса выкладываются доски 150 x 25 мм. Их крепление к основе не требуется, в противном случае после завершения работ при разборке опалубки могут возникнуть сложности. Поверх досок следует настелить листы фанеры. Для того чтобы материал для опалубки можно было применить и в других целях, конструкцию следует застелить полиэтиленовой пленкой. Полотна должны быть уложены с нахлестом в 200 мм. При работах важно исключить замятие материала.

Совет специалиста

Если плита будет выполнять роль настила под кровлю, вместо боковых досок можно использовать борта из кирпича или ячеистых блоков. После завершения работ по изготовлению плиты опалубку необходимо демонтировать, а не сломать. Все крепежные элементы связи с этим должны располагаться с внешней стороны.

Арматура

Описываемый в статье пример армирования монолитной плиты перекрытия предусматривает использование сетки, которая связывается самостоятельно. Стержни должны быть уложены по длине, при этом следует исключить разрывы. Если в подвязке возникает необходимость, металлические элементы необходимо уложить с нахлестом в 0,5 м. В том месте, где стержни пересекаются, их необходимо закрепить проволокой или сварочным аппаратом. Точечная сварка рекомендована при использовании арматуры внушительного диаметра. Тонкие прутья в процессе этого могут истончиться, что снизит прочность металла и приведет к потере несущей способности плиты.

Рассмотрев чертеж армирования плиты перекрытия, вы можете приступать к работам. Однако важно запастись инструментами и материалами, среди которых следует выделить специальный крючок. Его используют для вязки. Но его применение потребует определенных навыков. В рамках строительства своего дома можно обойтись и пассатижами. Металлические карты облегчат процесс. Их укладывают с нахлестом в 2 ячейки. Фиксация осуществляется с помощью проволоки.

Стальной каркас не должен лежать на дне опалубки. Его устанавливают на бой плитки, камни или кирпич. Если толщина железобетонной плиты больше 150 мм, то осуществляется вязка еще одного слоя решетки. Второй слой должен располагаться на некотором удалении от первого, при этом сверху слои прикрываются бетонным раствором.

Проведение расчетов

Прежде чем начинать работы, необходимо выполнить расчет армирования монолитной плиты перекрытия. При этом можно учесть площадь постройки, которая в примере будет равна 6 x 6 м. Здесь учитываются поперечные стены.

Толщина плиты будет равна 160 мм. Сечение перекрытия с учетом стальной арматуры равно 14 см2. В основе конструкции будет лежать бетон марки В200. При этом расчет армирования плиты перекрытия будет выглядеть следующим образом: Rb = 117 кг/см2, Rbin = 14,3 кг/см2, Eb = 3,1*10 ‘5 кг/см. Используемая арматура соответствует классу А-500С. Дальнейшие расчеты таковы: Rs = 4500 kg/cm2, E2 = 5, 10 ‘5 кг/см. Если же использовать в работе арматуру из стеклопластика класса АКП-СП, расчеты будут выглядеть по-другому: Rs = 12 000 кг/см2, E = 5, 10 ‘5 кг/см.

Пример армирования

Если вы не имеете достаточного опыта, можно рассмотреть конкретный пример армирования плиты перекрытия. Давление на конструкцию будет оказываться вертикально вниз, и распределяться по всей площади. Верхняя часть арматурного каркаса будет принимать на себя сжимающие нагрузки, тогда как нижняя — растягивающие. Прутья должны быть уложены в опалубку и связаны между собой проволокой. Для нижней сетки используются толстые стержни.

Если плита имеет толщину в пределах от 180 до 200 мм, между сетками следует выдержать расстояние от 100 до 125 мм. Для этого можно применить фиксаторы из обрезков арматуры. Длинные прутья сгибаются в виде буквы Л и располагаются с шагом в метр.

В тех зонах, которые требуют усиления, расстояние следует сократить до 40 см. Как правило, это — места соединения с опорами, центральная часть и точки максимальной нагрузки. Читая инструкцию по армированию плиты перекрытия dwg-формата, вы сможете узнать, что под нижнюю сетку следует залить 25-см слой бетона. Для выдержки этого размера под арматурные узлы необходимо выложить пластиковые подставки, которые можно найти в строительном магазине. Их иногда заменяет деревянными брусками, укрепляемыми к основанию опалубки с помощью саморезов. Верхняя сетка каркаса заливается таким же слоем.

Армирование пустотных плит

Армирование пустотной плиты перекрытия не должно сопровождаться проделыванием дополнительных отверстий для коммуникационных сетей. Лучше для этого приобрести плиты, армирование которых было осуществлено напрягаемой арматурой. В противном случае несущая способность изделия будет снижена.

Ознакомившись с ГОСТ 9561-91, вы сможете узнать о ряде исключений при изготовлении некоторых типов пустотных панелей. В них разрешается не использовать армирование напряженной арматуры. Такие панели обладают толщиной в 220 мм, а их длина равна 4 780 мм. Диаметр отверстий при этом варьируется от 140 до 159 мм. В расчет армирования ребристой плиты перекрытия необходимо включить данные о сопротивлении бетона на сжатие (11,5 Мпа), что составляет 117 кгс/см2. Используемая арматура соответствует классу AIII. Расчетное сопротивление растяжению при этом равно 355 МПа.

Если бетонирование балок будет осуществляться отдельно от плиты перекрытия, то их расчет не будет отличаться от того, что используется в случае с обычными железобетонными балками прямоугольного сечения. Если же бетонирование осуществляется одновременно, то балки можно рассматривать как балки таврового сечения.

Армирование монолитной плиты перекрытия своими руками, видео, схемы

Древнюю основу стройки — камень — давно научились делать из жидкого бетона. Использовать его для плит перекрытия не получалось до конца девятнадцатого века, пока не был изобретен железобетон. Отличием стала десятикратно возросшая прочность на изгиб.

Оглавление:

  1. Когда необходимо усиление?
  2. Схема и эскиз
  3. Список инструментов и расходников
  4. Установка опалубки
  5. Технология монтажа прутьев

Что дает армирование?

Обычный бетон может выдержать десятки и сотни тонн нагрузки, но только в том случае, если они не будут его изгибать. М200 переносит сжатие 200 кг/с на 1 см2. То есть, чтобы раздавить стандартный лабораторный образец, «кубик» со стороной 10 см, требуется нагрузка 20 тонн. При этом не имеющий упрочнения ФБС такой же прочности, а в толщину больше 60 см можно переломить ударом кувалды. Если же мы попробуем сделать плиту, она упадет просто под собственным весом.

При изгибе одна половина сечения блока сжимается, а вторая растягивается, растяжению же бетон сопротивляется слабо.

Выход нашли в усилении растягивающихся мест армированием. Стальной прут класса АIII выдерживает растяжение больше 5 тонн на см2. А это значит, что достаточно добавить в сечение всего 2-3 % стали и прочность конструкции увеличится десятикратно.

Бессмысленно укреплять растянутую зону больше, чем выдержит сжатая. Когда нагрузка превысит критическую, она все равно переломится. Упрочнение перекрытия в сжатой зоне бессмысленно. Мы имеем дело с тонкими длинными стержнями, начни их сжимать — просто изогнутся (потеряют устойчивость).

Как узнать, где требуется армирование?

Чтобы определить, где и какие усилия испытывает плита, толщину, сечение, шаг прутьев, необходимо владеть формулами строительной механики. Не нужно придумывать все «с нуля», достаточно заглянуть в каталог и подобрать подходящую для нашего пролета.

К примеру, альбом серии 1.143-5пв содержит чертежи сплошных плит толщиной 16 см с подробными спецификациями и размерами металла. Укрепляют перекрытия каркасом в виде сетки. Одна располагается в нижней, а вторая — в верхней части сечения.

Возникает вопрос, если при нагрузке растягивается нижняя часть, зачем же сетка вверху? Края плиты зажаты в стенах, поэтому знаки усилий распределяются по более сложной схеме. И рядом с местом опирания перекрытие оказывается растянутым как раз сверху.

Как распределять арматуру?

Схема выглядит следующим образом:

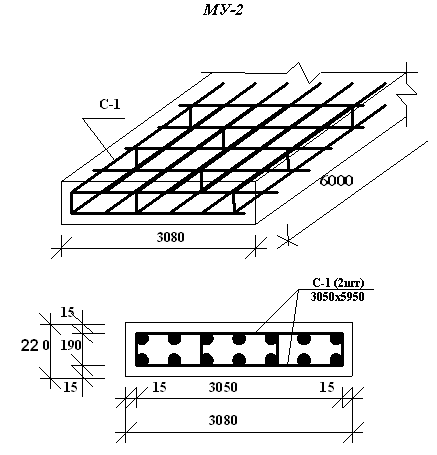

  1. Нижняя сетка с ячейками порядка 25х25 см, арматуры AIII диаметром не менее 12 мм. Закрывает всю площадь плиты, не доходя до края на величину защитного слоя (4-5 см).
  2. Вверху заполнять всю площадь не обязательно. Достаточно уложить сетку по периметру, приблизительно на четверть размера по длине и ширине от края. При этом шаг сначала ставим 15х15 см, а начиная с половины армировки, переходим на 25х25. Сталь берем такую же, что и нижнего каркаса.
  3. Выдерживать расстояние между сетками монолитной плиты помогают пруты AI диаметра 6 мм, установленные вертикально.

Разрабатывая армирование на основе готовой серии, имейте в виду: стандарт предполагает изготовление конструкций на заводе ЖБИ. Это гарантирует точное соответствие класса бетона по всем параметрам.

При самостоятельном устройстве будет не лишним увеличить сечение стержней и прочность раствора минимум на треть. Пусть возрастет смета, зато гарантированно получите надежную плиту.

Эскиз

Еще до начала работы будущее перекрытие необходимо нарисовать. Делаем это в масштабе, в трех проекциях: вид сверху, продольный и поперечный разрез. На чертеже рисуем армирующие сетки, их расположение по толщине сечения и на плане. Не пожалейте времени, найдите в сети калькулятор для расчета арматуры. При составлении спецификации укажите не только длину, но и вес каждого элемента. Выведите общую массу стали по маркам.

Покупка металла на вес позволит вам сэкономить 10-15 % от цены, что получится при расчетах по длине. Чтобы сэкономить время и деньги, попросите сразу нарезать прокат по размерам. Эту услугу обычно оказывают на базах, стоит она недорого.

Выбирая толщину плиты, не стоит экономить. Нормально, если при пролете до 5,5 метров перекрытие составляет по высоте 16-18 см, дело не только в прочности. Железобетон М300 и в 10 см выдержит вес жильцов, мебели и всех гостей дома, но при этом система будет «играть», а звукоизоляция окажется ниже всякой критики.

При увеличении пролета усилия в сечении растут не прямо пропорционально, а с опережением. Конструкции длиннее 6 м выполняют с предварительно напряженной арматурой либо имеющими внизу ребра жесткости, чтобы увеличить рабочую толщину сечения. Правильно рассчитать такое перекрытие, не имея специальных знаний, не получится, а готовые решения найти довольно сложно.

Инструменты арматурщика

ри частном малоэтажном домостроении опалубку для плиты изготавливают из дощатых щитов или толстой фанеры (вариант — ОСП-3). Специализированные фирмы имеют стандартные комплекты, работать с которыми куда удобнее. Если есть возможность взять такую оснастку в аренду, ей нужно обязательно воспользоваться.

Укладка арматуры своими руками

Все операции интуитивно осваиваются буквально в течение получаса. Скрутки играют лишь вспомогательную роль, их задача — обеспечить необходимое положение стержней в толще бетона только при его заливке. Сами они не добавляют перекрытию никакой прочности, а их работа заканчивается, когда конструкция заполнена.

Работы начинаем с прутьев нижней сетки. Раскладываем приблизительно равномерно сначала один слой, затем два или три отрезка перпендикулярных. Приступаем к вязке: скрепим четыре прута по периметру монолитной плиты, чтобы образовался прямоугольник. Затем связываем концы прутьев нижнего «слоя» армировки с перпендикулярными. При этом соблюдаем необходимый шаг как с одного, так и с другого края.

Вязаное соединение делается по технологии:

  1. Заготавливаем отрезки проволоки нужной длины и сгибаем их посредине. Место сгиба сильно не сжимаем, оставляем «петельку», достаточную, чтобы вошел кончик вязального крюка.
  2. Двойную проволочку изгибаем и заводим, снизу захватывая оба стержня в месте пересечения.
  3. Зацепляем вязальный крюк за петельку и заводим за нее второй, двойной конец проволоки.
  4. Вращая крючок, скручиваем проволоку до получения прочного соединения. Если петелька обломится, ничего страшного, лишь бы на узле осталось хотя бы два-три витка скрутки.

Чтобы выдержать расстояние между прутьями, используем рулетку. Еще удобнее сделать шаблоны из обрезка деревянной рейки, по длине соответствующие разному шагу арматуры, и маркером надписать размер.

После того, как все стержни нижней сетки связаны в местах пересечения, переходим к устройству верхней. Работаем не торопясь, сверяясь с эскизом. При продольном соединении проката напуск должен составлять не менее 40 диаметров арматуры (желательно 50).

Скрутки делаем минимум в двух местах нахлеста, сетки готовы.

Переходим к вертикальным прутам, схема установки — в шахматном порядке, шага достаточно 30-40 см. С помощью гибочного станка и «болгарки», заранее заготовим необходимое количество деталей. По форме они представляют собой скобу, напоминающую сильно вытянутую по высоте латинскую «S» либо русскую «С».

Сетки заранее раздвигаем на проектное расстояние, вставляя шаблоны нужной толщины, сколоченные из досок или брусьев. Приступаем к монтажу распорных стержней. Технология тут даже проще, чем для вязки сеток: верхним и нижним изгибом зацепляем хомуты за прутья, затем фиксируем скрутками. Когда каркас готов, убираем распорные шаблоны и приступаем к бетонным работам.

Требуется соблюдение несложных правил безопасности:

  1. Работаем в перчатках, заусенцы на арматуре, тонкие края проволоки могут серьезно повредить кожу.
  2. Прежде чем взять в руки УШМ, надеваем очки или прозрачный щиток.
  3. Чтобы не спотыкаться при перемещении по сеткам, не лишним будет сколотить для ходьбы легкий дощатый трап.
  4. При укладке бетона под заливаемой плитой не должны находиться люди.




Армирование монолитной плиты — армирование железобетонных элементов, плит перекрытия, блоков в Москве недорого

Компания «МК Монтеко» выполнила немало интересных проектов, специализируясь на монтаже металлоконструкций. Один из многих — армирование монолитной плиты для пролета автомобильного моста. Этот объект сразу заинтересовал наших инженеров и прорабов, благодаря необыкновенно изящному проектному решению. В качестве несъемной опалубки, проектом предусматривался хорошо знакомый нам профлист Н75-750-0.8. Самый мощный, в линейке производимых промышленностью профлистов, он обладает уникальными возможностями сопротивляться рабочим нагрузкам, статическим и динамическим. Эти характеристики наиболее соответствуют задачам восприятия нагрузок от монолитного бетона. Спецификация арматурного каркаса удивительна тем, что состоит всего из 2-х позиций. Это несущая арматура 16 а500с, и распределяющая нагрузку сварная сетка 100х100х5. Такая сетка широко используется при монолитных работах и поэтому постоянно на потоке конвейера нашего арматурного цеха. Об арматуре а500с необходимо сказать, что высокий предел текучести, не менее 500 ньютонов на мм.кв, позволяет ее использовать в самых ответственных конструкциях, с экономией стали до 10%.

Как выполнялось армирование монолитной плиты перекрытия моста

Мощная производственная база, грамотные инженеры и высококвалифицированные рабочие, служат залогом того, что мы уверенно беремся за работы с металлом любой сложности. Монтаж профнастила и установка арматуры производились быстро и в следующей последовательности:

  1. На первом этапе мы принимаем строительные работы у монтажников, достаточно придирчиво добиваясь того, чтобы высотные отметки балок соответствовали проектным:
  2. Когда, раскроенные заранее в цеху, листы профнастила привезли на стройплощадку, бригада произвела их установку в течении рабочей смены;
  3. Основные рабочие стержни арматуры 16 а500с, периодического профиля. Они раскладываются между волн профнастила, с опиранием на фиксаторы из 5-мм проволоки ВР;
  4. Сверху укладывается сетка из такой же проволоки, выполняющая функции распределительной арматуры. Сетка также изготавливалась на нашем производстве методом точечной сварки. Укладывается двумя полосами с нахлестом 50 см.

1 / 4

Арматура 16 А500С

2 / 4

Профлист Н75-750-0.8

3 / 4

Сетка сварная 100х100х5

4 / 4

Весь мост заармировали за 2 дня

Особенности конструктивной схемы мостовой плиты

Правильно выполненный расчет армирования монолитной плиты — только тогда становится залогом долгой и успешной эксплуатации мостовой конструкции, когда подрядчик выполняет все работы в соответствии с проектом. А так как эта конструкция не просто несущая, а предназначенная для восприятия значительных нагрузок, любое отступление от проекта считается абсолютно недопустимым. Нельзя уменьшать сечение стальных прутьев, или увеличивать расстояние между стержнями. Недопустима и замена самой дорогой стали а500с, на более дешевые аналоги. Основанием и опорой для плиты перекрытия служат ранее уложенные мостовые балки. На них, согласно проекту, и должны перпендикулярном порядке укладываться листы профнастила. Они в дальнейшем, будут служить опорой и для арматурного каркаса, и для свежеуложенного бетона. Но только до тех пор, пока бетон, не наберет марочную прочность. Только тогда 16-мм арматура будет воспринимать все растягивающие усилия и нагрузки на железобетонную плиту.

Нам доверяют ответственную работу, учитывая квалификацию и опыт

Рассматриваемая схема армирования монолитной плиты достаточно проста, и внимание к этому объекту вызвано только скоростью и качеством выполнения работ. Накопленный производственный потенциал позволяет нам выполнять более сложные и ответственные работы. Наши постоянные заказчики — крупные строительные организации. Они ценят компанию «МК Монтеко» за способности решать масштабные задачи, отмечая следующие наши преимущества:

  1. Компания обладает достаточными производственными площадями и оборудованием, человеческим потенциалом, чтобы решать вопросы металломонтажа не только по всей России, но и за пределами.
  2. Благодаря тому, что значительная часть подготовительных работ перенесена в цеха, нам удается снижать производственные издержки и предлагать свои услуги по более выгодным для заказчиков ценам.
  3. Мы делаем порученную работу качественно, и в сроки, оговоренные договорами. К договорам прилагаются гарантийные обязательства, которые мы всегда выполняем.

Некоторые выполненные нами проекты в этой области

Плиты перекрытия схемы армирования — Стройка дома от и до

Какие силы воздействуют на конструкцию? При строительстве зданий и непосредственно перекрытий либо используются готовые плиты перекрытия, либо делаются монолитные плиты прямо на месте. Применение армирования в плитах перекрытий дает несколько преимуществ. Позволяет значительно повысить прочность изделий. При изготовлении монолитной плиты появляется возможность перекрыть помещение с неправильной геометрией стен. Применение монолитной плиты избавляет от необходимости использования тяжелой техники. Железобетонные перекрытия намного прочнее деревянных.

При строительстве частниками или кустарным способом часто применяют монолитные перекрытия. При проектировании такого перекрытия необходимо правильно рассчитывать необходимую толщину бетона и правильно применять арматуру. Толщина бетона рассчитывается из соотношения 1:30, то есть, чтобы узнать необходимую толщину бетона, необходимо длину пролета разделить на 30 — и получится оптимальная толщина.

Поэтому плиты перекрытия имеют различные схемы армирования. Но при армировании руководствуются некоторыми общими принципами. Это объясняет, что все ЖБ-конструкции работают по одному и тому же принципу. Нагрузка на изделие осуществляется сверху вниз, и, как правило, она распределяется равномерно на всю площадь перекрытия. Из этого следует, что основная нагрузка приходится на нижнюю арматуру, потому что сверху плита испытывает нагрузки на сжимание, а такие нагрузки и сам бетон хорошо переносит. А вот на нижнюю часть приходятся растягивающие нагрузки, и как раз она принимает на себя основную нагрузку, оказываемую на все изделие.

В обычное армирование плиты входят:

— рабочие стержни нижней части;

— рабочие стержни верхней части, как правило, они немного меньшего диаметра;

— перераспределяющее армирование, для равномерного распределения нагрузки по всей площади;

— поставки для катанки.

Правила армирования

Для монолитной плиты перекрытия применяется следующая схема армирования. Применяется арматура диаметром от восьми до четырнадцати миллиметров. При толщине плиты перекрытия до 150 миллиметров армирование выполняется в один слой, если плита толще, тогда делается два слоя. Если применяется двухслойное армирование, тогда один слой укладывается в нижней части плиты, а второй — в верхней части. Ячейки между прутьями делаются размером 15 на 15 сантиметров, допускается делать размер ячейки 20 на 20 сантиметров. Для каждой сетки используется арматура одного и того же сечения. В некоторых местах выполняется дополнительное армирование:

— в середине плиты усиливаются нижние сетки;

— в местах касания с опорами применяется усиление верхних сеток;

— вокруг отверстий и мест скопления нагрузки.

Армирование для перекрытий на земле | Журнал Concrete Construction

Существует множество мнений относительно преимуществ или недостатков армирования плит на земле. Не все армирование работает одинаково. Чтобы понять потенциальные преимущества и недостатки любой конкретной системы подкрепления, нужно понимать, как эта система теоретически работает, а также что происходит в реальном мире. Цель этой статьи — обсудить некоторые из этих систем усиления, а также то, что они будут и что не будут делать.

Стальные арматурные стержни и арматура из сварной проволоки

Бетон очень прочен, когда он сжимается при сжатии, но очень слаб, когда его разрывают при растяжении. Хорошее практическое правило состоит в том, что он примерно в 10 раз сильнее при сжатии, чем при прямом растяжении. Таким образом, всякий раз, когда вы видите трещину в плите на земле, это происходит из-за того, что к ней прилагается большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. Д.), Чем ее предел прочности.Стальные арматурные стержни и арматура из сварной проволоки очень прочны на растяжение, обладают такими же характеристиками теплового расширения и сжатия, что и бетон, и, таким образом, могут выдерживать высокие напряжения растяжения, в то время как бетон может воспринимать значительные сжимающие напряжения.

Одна из важных концепций заключается в том, что обычно используемая арматура (за исключением арматуры после растяжения и бетонной арматуры с компенсацией усадки) не предотвращает растрескивание бетона. Причина этого в том, что арматура не может начать сопротивляться значительному растяжению, пока бетон не потрескается. До этого момента внутри плиты он в основном неактивен. Правильно подобранная по размеру и расположенная арматура сохранит трещины в достаточной степени плотными и исправными, если они возникнут, но не предотвратит их. Кроме того, подавляющее большинство железобетонных конструкций, которые были рассмотрены для плит на земле, не имеют достаточного армирования, чтобы фактически увеличить несущую способность плиты по сравнению с неармированной плитой. Таким образом, если армирование не используется для других целей (таких как концепция «длинного дюбеля / усиленного агрегатного сцепления», описанная далее в этой статье), это, как правило, довольно дорогое страхование от проблемы растрескивания, которая может никогда не возникнуть, если другие соответствующие процедуры будут соблюдение таких требований, как правильное расстояние между стыками, установка дюбелей на стыках, постоянный контроль допуска толщины плиты, хороший контроль основания и конструкция смеси с низкой усадкой.

Многие люди считают, что плиты на земле, как правило, должны иметь некоторую арматуру, но большинство плит в Северной Америке неармированные бетонные и работают хорошо. Если используется армирование, то количество, которое следует использовать, зависит от того, что должно быть выполнено. Процент армирования относится к площади поперечного сечения стали для данной ширины плиты, деленной на площадь поперечного сечения рассматриваемой площади плиты. Например, если плита толщиной 6 дюймов используется с арматурным стержнем № 3 с центром в 18 дюймов, процентное содержание стали для ширины 12 дюймов будет:

(0.11 дюймов 2) (12 дюймов / 18 дюймов) (100) / (6 дюймов) (12 дюймов) = 0,10%

Для обеспечения достаточного армирования для выполнения улучшенного сцепления из заполнителя Комитет 360 Американского института бетона (ACI) по проектированию перекрытий на земле отметил, что конструкции с использованием деформированной арматуры на 0,10% через усадочные швы были успешно использованы. Количество арматуры намного меньше 0,10% не обеспечивает надежной передачи нагрузки; и многое другое привело к чрезмерному растрескиванию вне стыков. Эта деформированная арматура является альтернативой гладким стальным дюбелям, и эксперт по плитам Элдон Типпинг придумал для этой концепции термин «длинные дюбели». При продолжении армирования через усадочный шов трещины, образующиеся под пропилами, будут более плотными, чем они были бы в противном случае. Таким образом, армирование должно усиливать совокупное сцепление, на которое обычно нельзя положиться для длительной передачи повторяющихся нагрузок, если трещина составляет от 0,025 до 0,035 дюйма или больше, согласно исследованиям Портлендской цементной ассоциации. Арматурные стержни №3 с шагом 16 или 18 дюймов по центру являются наиболее распространенными схемами армирования, используемыми на плитах, построенных с помощью лазерной стяжки.Это связано с тем, что они могут вести бетонные тележки и лазерную стяжку по ним, когда они лежат на основании, а затем поднимать их прямо перед укладкой бетона, когда рабочие стоят между прутьями. Как правило, арматура располагается от трети до половины глубины плиты от верха, чтобы пропил не разрезал арматуру. Доступность и использование пил для раннего ввода в эксплуатацию сделало этот метод еще более надежным, поскольку распилы должны выполняться как можно скорее.

В некоторых ситуациях желательно устранить усадочные швы в больших помещениях и использовать достаточно арматуры, чтобы образовалось много очень плотных трещин, которые не растрескиваются при движении колес и не являются эстетической проблемой; Типичный пример — это действительно «суперплоское» размещение полосы перекрытия.Чтобы добиться таких характеристик, иногда называемых полом без швов, необходимо использовать армирование по крайней мере от 0,50% до 0,60% в верхней части плиты. Эти трещины будут видны, поэтому их внешний вид следует обсудить с владельцем. В большинстве крупных проектов для перехода на другой тип плиты потребуется несколько шпоночных строительных швов. Эти суставы обычно открываются больше, чем суставы на типичных расстояниях от 10 до 15 футов. Таким образом, если будет значительное движение колес, следует подумать о наличии очень хорошей системы дюбелей, например, пластинчатых дюбелей, на строительном стыке и армировании стыка.

Для армирования 0,10% расстояние между стыками плиты должно быть таким же, как и для неармированной плиты. Рекомендации по расстоянию между стыками для минимизации растрескивания вне стыков для таких плит приведены в ACI 360 и обычно должны находиться в диапазоне от 10 до 15 футов, упомянутом ранее. Следует проявлять особую осторожность, если принято решение несколько увеличить расстояние между стыками за счет увеличения армирования, но не до 0,50–0,60%, подходящих для полов без стыков. Основная причина особой осторожности заключается в том, что скручивание значительно увеличивается с увеличением расстояния между суставами на 1 фут, что значительно увеличивает вероятность несоответствующего растрескивания неприемлемой ширины и проблем с суставами.

Было высказано множество мнений относительно наилучшего вертикального расположения однослойной арматуры для плит на земле.

Некоторые думают, что он должен быть в нижней части плиты из-за напряжения в нижней части плиты при приложении сосредоточенных нагрузок. Другие считают, что он должен быть посередине, чтобы обеспечить некоторое сопротивление растяжению при изгибном напряжении вверху или внизу плиты. Однако лучше всего спроектировать нижнюю часть плиты как неармированную и расположить арматуру в верхней части плиты.

Размещение арматуры в верхней части плиты лучше всего, когда вы пытаетесь контролировать видимую ширину трещин из-за нагрузки, скручивания и трения основания. Скручивание плиты создает значительные напряжения растяжения в верхней части всех обычных бетонных плит; если трещины все же возникают, они имеют V-образную форму с самой широкой частью в верхней части плиты. Таким образом, чем выше арматура, тем плотнее она будет удерживать любые трещины, идущие перпендикулярно направлению армирования. Однако, если арматура слишком высока, это может привести к образованию пластиковых трещин оседания, которые будут проходить прямо поверх и параллельно каждому стержню или проволоке.Таким образом, если стержни расположены на расстоянии 12 дюймов по центру и через каждые 12 дюймов наблюдаются относительно прямые трещины, этот тип растрескивания имеет место. Вероятность образования пластических трещин оседания увеличивается, если происходит одно или несколько из следующих событий: увеличивается диаметр арматуры, уменьшается покрытие бетона, температура арматуры увеличивается, как правило, из-за солнечного света, увеличивается скорость утечки бетона, движение арматуры, пока бетон остается пластичным, или что-либо, что увеличивает влажность скорость испарения с поверхности плиты, например, более высокая температура бетона или окружающей среды, более высокая скорость ветра или более низкая влажность.

Стальные волокна

Стальные волокна доступны в США с середины 1970-х годов. Волокно типа 1 изготовлено из тянутой проволоки различной геометрии, а волокна типа 2 — из листовой стали с прорезями. Как и в случае армирования стальной арматурой и проволокой, стальные волокна не предотвращают образование трещин, но могут сохранять трещины, если они возникают, достаточно плотными, если используется достаточное количество волокна и соответствующее расстояние между стыками. Если имеется достаточное количество для конкретной ситуации — в зависимости от использования плиты, расстояния между стыками, потенциала усадки бетона и т. Д.- способность стальной фибры выдерживать нагрузку после растрескивания может быть очень полезной. Однако, если трещины становятся достаточно широкими, чтобы расколоться, это может стать серьезной проблемой. Таким образом, как и в случае с другими типами армирования, необходимо тщательно учитывать дозировку волокна в зависимости от конкретной ситуации.

Если стальная фибра должна использоваться для долговременной блокировки заполнителя и расстояние между стыками должно составлять от 10 до 15 футов, минимальное количество фибры, рассматриваемое для бетона с типичными усадочными свойствами, составляет 40 фунтов на кубический ярд.Если ожидается, что бетон будет иметь высокую усадку, расстояние между стыками должно быть на нижнем пределе диапазона и / или дозировка волокна должна быть выше. Как и в случае армирования стальной арматурой или проволокой, необходимо соблюдать осторожность, если расстояние между стыками превышает указанные в спецификации. Для больших расстояний между стыками рекомендуется не менее 75 фунтов на кубический ярд.

Волокна уменьшают оседание бетона, но это можно компенсировать правильным смешиванием материалов и дозированием. Как правило, то же самое, что и без волокон, получается одно целое.При 40 фунтах на кубический ярд или более хороший средне- или высокопроизводительный восстановитель воды (последний при низкой дозировке) может быть очень полезным и необходим по мере увеличения дозировки клетчатки.

Усиление концепции

RAM [FAQ] — RAM | STAAD Wiki — RAM | STAAD

Относится к
Продукты: RAM Концепт
Версия (и): Любые
Площадь: Дизайн; Детализация

Как я могу отобразить положение кода, которое управляет дизайном усиления программы?

Обеспечение контроля кода может отображаться на экране для всех поперечных сечений на любом плане армирования на уровне проекта «Состояние проекта» или «Набор правил».Для просмотра критериев контроля:

  1. Откройте план армирования в слоях — Статус проекта или Слои — Проекты набора правил.
  2. Откройте диалоговое окно «Видимые объекты». Это можно сделать, щелкнув диалоговое окно «Видимые объекты» или «Вид
    — Видимые объекты» или щелкнув правой кнопкой мыши в окне активного плана и выбрав
    «Видимые объекты».
  3. В диалоговом окне «Видимые объекты» установите флажок «Критерии управления».
  4. Нажмите ОК, чтобы закрыть диалоговое окно.Предоставление управляющего кода отобразится на экране.

В некоторых случаях перед вводом кода отображается «Det». Это означает, что усиление не требуется явно в этом поперечном сечении, но расширяется в сечение, чтобы удовлетворить другому правилу кода. Обычно это связано с требованиями к детализации пролета.

Как смоделировать подкрепление пользователя?

См. Главу 25 «Рисование арматурных стержней» в Руководстве по концепции RAM для получения дополнительной информации. Существует два основных типа пользовательского подкрепления: сосредоточенное подкрепление и распределенное подкрепление.Концентрированная арматура — это фиксированное количество стержней на площади параллелограмма. Этот вид армирования удобен для моделирования арматуры балок. Распределенное армирование — это расстояние между стержнями, применяемое к области многоугольника. Этот тип армирования удобен для моделирования слоев армирования на участке или всей площади плиты.

Для моделирования армирования можно использовать шесть кнопок инструментов:

  • Концентрированный Reinf. (Щелкните в конечных точках стержня)

  • Концентрированный Reinf.(Щелкните в центральной и конечной точках)

  • Концентрированный Reinf. Крест (щелкните в точке пересечения и в конечной точке)

  • Распределенный Reinf. (Щелкните по границе региона)

  • Распределенный Reinf. по периметру (щелкните в конечных точках стержня)

  • Распределенный Reinf. Пересечение периметра (щелкните точку пересечения и конечную точку)

Инструменты «Крест» удобны для определения армирования в обоих направлениях. Файл «Распределенный Reinf. в Периметре »удобны для моделирования арматуры по всей площади перекрытия. Распределенный Reinf. Инструмент (Щелкните по границе области), с другой стороны, лучше всего подходит, когда вы хотите, чтобы часть области была ограничена одной областью модели.

Отметка стержня отсчитывается от центра сегмента армирования. При определении армирования на площади с перекрытием и балками или перекрытиями с откидными панелями убедитесь, что эта точка находится в правильной области. Например, если армирование, показанное на скриншоте ниже, относится к откидной панели, а не к типовой плите, как предполагалось.Если точка находится в проеме плиты, то программа не распознает армирование.

Почему программа отображает ошибку, указывающую, что выбранный элемент не отображается при моделировании пользовательского подкрепления?

На вкладке Слои — Армирование — План верхнего армирования отображается только верхнее армирование. Только нижнее армирование отображается в меню Слои — Армирование — План нижнего армирования. Если нижнее армирование моделируется на верхнем плане армирования или верхнее армирование моделируется на нижнем плане армирования, отображается следующая ошибка:

Для просмотра выбранного армирования, которое не отображается, используйте видимые объекты для отображения как верхнего, так и нижнего армирования или просмотрите армирование на странице Слои — Армирование — Стандартный план, где по умолчанию отображается как верхнее, так и нижнее армирование.

Я моделирую существующую плиту. Могу ли я запретить программе добавлять усиление программы?

Перейдите в раздел «Критерии — параметры расчета» и установите флажок «Проверять возможности пользовательского подкрепления без разработки дополнительного программного подкрепления».

Когда это будет сделано, усиление программы не будет добавлено, а поперечные сечения, которые не удовлетворяют требованиям кода, отображаются как неработающие. Некоторым пользователям нравится строить диаграммы требований к изгибающему моменту и мощности на этом этапе, чтобы увидеть, насколько серьезен отказ, хотя, конечно, есть и другие возможные отказы, помимо изгиба.

Если пользовательское подкрепление было предоставлено и вы уверены, что оно удовлетворяет минимальным требованиям кода, вы также можете полностью отключить правило разработки Code Minimum в разделе Criteria — Design Rules, хотя мы обычно не рекомендуем эту практику.

Какое значение имеет определение армирования «грань перекрытия»: верх, низ или оба?

Фасад перекрытия определяет, в каком плане отображается арматура. По умолчанию армирование, определенное как «Верхнее» и «Оба», отображается на верхних планах армирования; Армирование, заданное как «Нижнее» и «Оба», отображается на планах нижнего армирования.

Грань перекрытия также влияет на способ использования армирования при проверке минимума кода и детализации пролета. Параметры для «Минимального места армирования по Кодексу» включают в себя приподнятую плиту, основание с матом, верх и низ. Каждый из этих вариантов зависит от того, где размещается арматура (верх плиты или низ плиты). Детализация пролета расширяет верхнюю и нижнюю арматуру до определенного процента длины пролета (см. ACI 318-08 Рис. 13.3.8, где приведен пример правила детализации пролета). Если для грани перекрытия выбрано «Оба», то армирование будет расширено, чтобы удовлетворить требованиям как верхнего, так и нижнего армирования.

В программу добавлена ​​опция «Оба» для облегчения проектирования перекрытий с одним слоем армирования. См. Подробности в часто задаваемом вопросе ниже. Некоторые инженеры также использовали Slab Face = «Both», чтобы заставить программу разделить минимальную изгибную арматуру, требуемую в ACI 318-11 10.5.4, между верхней и нижней гранями. Обратите внимание, что требование в 10.5.4 является минимальным требованием к изгибу, которое определяет требуемую площадь стали, которая соответствует требованиям по температуре и усадке.Это не требования к температуре и усадке. В то время как температурная и усадочная арматура может быть разделена между верхней и нижней поверхностями, изгибная арматура должна быть размещена на растянутой поверхности. Это разъясняется в ACI 318-14 (см. R8.6.1.1). Основываясь на пояснении в ACI 318-14, мы не рекомендуем использовать Slab Face = «Both», чтобы программа не требовала всего необходимого минимального армирования (0,0018 * b * h) на одной грани.

Могу ли я спроектировать перекрытие с одним слоем армирования?

Программа усиления всегда детализирована в двух слоях: верхнем и нижнем.Плиты с одним слоем армирования можно смоделировать и спроектировать с использованием пользовательского армирования следующим образом:

  1. Модель пользовательского армирования в плите. Установите опорную отметку и отметку таким образом, чтобы армирование находилось в правильном месте. Установите для грани перекрытия значение «Оба». Это заставит программу использовать армирование при проверке минимума кода на каждом поперечном сечении.
  2. В разделе «Критерии — Параметры расчета» установите флажок «Проверять возможности пользовательского подкрепления без разработки дополнительного программного подкрепления.Это предотвратит добавление программой усиления программы на верхней и нижней грани.
  3. Запустить анализ.
  4. Проверить статус проекта на наличие сбоев.
  5. При необходимости измените размер и шаг арматуры.
  6. Повторно запустить анализ.
  7. При необходимости повторите шаги с 4 по 7.

Как изменить формат армирования на слое армирования?

По умолчанию отображается программа армирования с указанием количества стержней, размера стержня, длины и поверхности стержня.Формат можно изменить, чтобы включить в него другую информацию, например, расстояние между штрихами, выполнив следующие действия:

  1. Выберите армирование на плане в Слои — Армирование.
  2. Щелкните Edit — Selection Properties. Отобразится диалоговое окно, показывающее информацию о полосе.
  3. В диалоговом окне щелкните вкладку «Презентация».
  4. Измените значение ключа в «Выноске по количественному формату». См. Ключ и снимок экрана ниже:

$ Q — Количество стержней

$ F — Лицевая панель

$ B — Название бара

$ L — Длина стержня

$ U — Единицы длины стержня

$ u — Единицы измерения расстояния между стержнями

$ S — Расстояние между стержнями

\ n — Начать новую строку

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public. Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

Вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы предпочитаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Предлагаемая плита второго этажа — CyberBlogSpot

Вот проект строительства на декабрь.

  1. Изменить существующий G.I. крышу над спальней в бетонную плиту второго этажа, чтобы сделать крышу прочной, поскольку она используется как сад.
  2. Переместите компьютерный зал в переднюю часть дома, чтобы клиенты не могли попасть в другие части дома.
  3. Объедините существующий компьютерный зал и спальню в единое открытое пространство, которое будет функционировать как зал и столовая.
  4. Преобразование существующей беседки / столовой в зону с двумя спальнями.
  5. Поднимите линию пола над линией уклона дороги.
Панорамный вид собственности Главный вход

Сверхбыстрый и действительно грязный рисунок 1 — существующий объект

Сверхбыстрый и действительно грязный рисунок 2 — предложенный

Расположение главного луча (левый луч)

ОКОНЧАТЕЛЬНОЕ ПРОЕКТИРОВАНИЕ БЕТОННОЙ ПЛИТЫ ВТОРОГО ЭТАЖА

ПЯТЬ (5) УСИЛЕННЫХ КОЛОНН
Две (2) колонны (верхний левый и нижний левый)
Размер столбца: 200 мм x 400 мм x 10 м
Вертикальные стержни: 8 x 16 мм ∅
Стяжки: 10 мм ∅
Три (3) столбца (верхний правый, центральный правый, нижний правый)
Размер столбца: 200 мм x 400 мм x 10 м
Вертикальные стержни: 6 x 16 мм∅
Связи: 10 мм ∅

ПЯТЬ (5) ОПОРЫ КОЛОННЫ
Толщина: 350 мм
Размер: 1.0M x 1,0M
Нижние стержни: 16 мм ∅
Глубина выемки: 1,5M

Четыре (4) усиленных балки
Две (2) балки (верхняя и нижняя)
Размер: 200 мм x 400 мм x 3 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (правая )
Размер: 200 мм x 400 мм x 6 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (слева)
Размер: 200 мм x 400 мм
Стальной стержень: 8 x 16 мм ∅
Стержень жесткости: 4 x 12 мм ∅

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
Толщина: 100 мм
Площадь: 3M x 5. 6M
Верхняя штанга: 12 мм при открытом воздухе 150 мм. Сетка
Нижняя планка: 12 мм ∅ при 150 мм O.C Сетка

СМЕТА

Прейскурант строительных материалов

Ценовое предложение от EverHill Hardware на проспекте Содружества недалеко от Дона Антонио, подразделение
Телефонный номер: 932-3053
Дата предложения: 09 декабря 2017 г.
МАТЕРИАЛ КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP)
Стальной пруток диаметром 8 мм, длина 6 м 1 штука 100.00
Стальной пруток диаметром 10 мм, длина 6М 1 штука 130,00
Стальной пруток диаметром 12 мм, длина 6М 1 штука 195.00
Стальной пруток диаметром 16 мм, длина 6М 1 штука 330,00
Портлендский цемент 1 мешок 205,00
Песок 1 куб. м 750,00
Гравий 3/4 « 1 куб.м 1050.00
Полые блоки 4 « 1 штука 12,00
Полые блоки 6 дюймов 1 штука 13,00
Фанера 1/4 «4’x8 ‘ 1 штука 385,00
Пиломатериалы кокоса 2 «x2» x8 ‘ 1 штука 72,00

Смета арматурных стержней

ЭЛЕМЕНТ ДИАМЕТР БАРА КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP) ОБЩАЯ ЦЕНА (PHP)
Нижний колонтитул (F) 16 мм 17 330.00 5 619,00
Верхняя левая колонка (C1) 16 мм 8 330 2,640,00
Стяжки верхней левой колонки 10 мм 6 130 780,00
Нижняя левая колонка (C1) 16 мм 8 330 2,640,00
Стяжки нижней левой колонки 10 мм 6 130 780. 00
Верхняя правая колонка (C2) 16 мм 6 330 1,980,00
Стяжки верхней правой колонки 10 мм 6 130 780,00
Центральная правая колонка (C2) 16 мм 6 330 1,980,00
Стяжки центральной правой колонны 10 мм 6 130 780,00
Нижняя правая колонка (C2) 16 мм 6 330 1,980.00
Стяжки нижней правой колонки 10 мм 6 130 780,00
Левая балка (B1) 16 мм 8 330 2,640,00
Стяжки левой балки 10 мм 6 130 780,00
Верхняя балка (B2) 16 мм 6 330 1,980,00
Стяжки верхней балки 10 мм 6 130 780. 00
ВСЕГО 43,320,00

НОВАЯ КОНСТРУКЦИЯ С ОГРАНИЧЕНИЕМ БЮДЖЕТА

ПРИНЯТЬ БЕТОННУЮ ПЛИТУ БУДЕТ ФУНКЦИОНИРОВАТЬ В КАЧЕСТВЕ ГЛАВНОЙ КРЫШИ
Дизайн с ограниченным бюджетом
ФУТБОЛКА Площадь 0,80 м x 0,80 м
Толщина 300 мм
Арматурный стержень 12 мм @ 150 мм C / C
Глубина выемки 1.2М
КОЛОННА C1 (две левые колонны) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
КОЛОННА C2 (три правых столбца) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B1 (левая балка) Размер 225 мм x 300 мм x 5.
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B2 (верхняя и нижняя балки) Размеры 225 мм x 300 мм x 3,0 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B3 (Правая балка) Размеры 225 мм x 300 мм x 5.6М
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
ПЛИТА Площадь 3,0M x 5,6M
Толщина 100 мм
Арматурный стержень Два слоя
10 мм и 8 мм попеременно, сетка @ 100 мм C / C

Дизайн основан на http://www.civilprojectsonline.com/building-construction/thumb-rules-for-designing-a-column-layout-building-construction/ и http: // www. civilprojectsonline.com/civil-projects/minimum-standards-for-structural-design-rcc-structures/#more-1362

НОВАЯ СМЕТА
Смета арматурных стержней Стремена для колонн и балок 5-1 / 2 ″ x 13-1 / 2 ″ (бетонное покрытие -1-1 / 4 ″ или 31,75 мм) Инструмент для гибки готового арматурного стержня Рисунок А Рисунок B Рисунок 10A — Центральная колонна — обратите внимание на направления изгиба опоры Рисунок 10B — Центральная колонна Рисунок 11A — Угловая колонна — обратите внимание на направления изгиба опоры Рисунок 11B — Угловая колонна — другой вид

СТАЛЬНЫЕ ПУФИ

Опора арматурного стержня с образцом элемента Опорная арматура целиком Электрическая схема — 8 распределительных коробок, расположенных на расстоянии 1 метра друг от друга, для 8 прожекторов.

ССЫЛКИ:

http: // www.unisdr.org/files/10329_GoodBuildingHandbookPhilippines.pdf

Плита на Уровне или Градусе Плиты | Типы

Из этой статьи вы узнаете о плите на уклоне. Как мы уже говорили, около 16 различных типов плит, которые мы обычно используем в строительстве. Если вы хотите знать? Вы можете обратиться сюда.

16 Различные типы плит

Скважина, плита на уровне уклона или плита уровня уклона — это один из 16 типов плит. Начнем с

Плиты

, которые укладываются непосредственно на землю для поддержки стен и других структурных элементов, называются перекрытиями на уровне или перекрытиями уровня.

Плиты этого типа отливаются непосредственно на уровне земли. Сама плита уровня выступает в качестве фундамента для здания, которое не требует дополнительных опор .

Плиты уклона обрамляют в местах, где грунт не промерзает. Этот тип плит может иметь армирование, а может и не иметь. Решение о вставке арматуры зависит от нагрузки на перекрытие и местных строительных норм. Толщина Grade Slab составляет минимум 4 дюйма. Если есть сомнения относительно характеристик грунта, таких как пористость, толщину плиты дополнительно увеличивают. В целях безопасности перед укладкой бетонной плиты на землю кладут слой гравия и битума, чтобы предотвратить попадание влаги в плиту.

Различные типы плит на основе:

Существуют два разных типа плит класса
1. Поддерживаемая плита на основе сорта
2. Монолитная плита на уровне

Поддерживаемая плита на основе сорта / сорта:

Плита или плита поддерживаемого класса монолитный фундамент выбирается, когда традиционные опоры уже установлены на месте для поднятия колонн.Из приведенного ниже рисунка видно, что стена стоит на опоре, а плита уровня покоится на слое гравия и барьера для влаги. Опалубка, используемая для балок цоколя, действует как опалубка для формы для перекрытий. Между бетонной плитой и стеной предусмотрен компенсатор для снятия напряжения в дни высокой температуры. Контрольные швы проложены в запланированной сетке с использованием меловых линий, эти швы помогают контролировать случайные трещины на плите.

Монолитная плита по классу:

Монолитная плита не имеет опор, бетонная плита сама по себе служит фундаментом для здания; и колонны , стены поднимаются из плиты перекрытия.Этот тип плиты образуется за счет установки досок из жидкого теста вокруг плиты согласно плану и заливки бетона внутри плит из теста. Эти тестовые доски действуют как форма для обозначения углов плиты.

Плиты класса обычно опираются на слои гравия и влагозащиты. Добавление этих слоев помогает предотвратить попадание воды в плиту и образование трещин на поверхности.

Периметр плиты Grade толще, чем остальная поверхность, эта более толстая часть действует как мини-основание и помогает более равномерно распределять верхние нагрузки по окружающей почве.

Строительство бетонной плиты на уровне:

Перед заливкой плиты на грунт земля выкапывается на необходимую глубину и уплотняется для удаления воздушных пустот. Перед заливкой бетона биты помечаются и размещаются в соответствии с планом. Эти доски действуют как бетонная форма, которая помогает определять углы плиты.

Затем проводится исследование грунта для расчета толщины плиты. По результатам на землю засыпается последующий слой гравия и гидроизоляции (битум).Эти слои действуют как основание для плиты и препятствуют проникновению влаги внутрь плиты.

Бетон заливается толще по краям, образуя единое основание, а для усиления краев предусмотрены арматурные стержни.

Чтобы свести к минимуму случайное растрескивание на поверхности, бетон должен затвердеть и высохнуть в течение нескольких дней.

Между стеной и плитой должен быть компенсационный шов. Контрольные швы на плите помечаются мелом перед заливкой, что помогает контролировать случайное растрескивание.

Разница между обычными бетонными плитами и бетонными плитами по марке:

Уклон плиты Обычная бетонная плита
Армирование может быть или не обеспечено Армирование должно быть обеспечено
Doesn Не требует опор для опоры. Плита поддерживается колоннами
Для строительства не требуются леса. Требуются соответствующие леса.
Минимальное использование опалубки.
Бэттер-плиты используются на углах плиты.
Для заливки требуются стойки и опоры.
Толщина плиты увеличена по краям плиты. (периметр) Обычная плита имеет одинаковую толщину
По краям плиты предусмотрены деформационные швы. Деформационные швы не требуются
Опирается на землю и не требует поддержки балок Опирается на балки перекрытия

Уклон на перекрытии Видео с процедурой строительства:

Надеюсь, что вы очистить с помощью Grade of Slab. Поделитесь с друзьями, если вы нашли эту статью полезной.

Статьи по теме:

Различные типы бетонных плит
Как найти объем бетона для плиты, фундаментов, колонн.
Отверждение бетона и методы отверждения

Для получения мгновенных обновлений Присоединяйтесь к нашей трансляции в WhatsApp. Сохраните наш контакт Whatsapp + 91-9700078271 как Civilread и отправьте нам сообщение « ПРИСОЕДИНЯЙТЕСЬ »

Никогда не пропустите обновление Нажмите « Разрешить US » и разрешите или нажмите Красный колокольчик уведомлений на внизу справа и разрешить уведомления. Оставайтесь с нами! Скоро будут обновлены другие !!.
Civil Read желает вам ВСЕГО НАИЛУЧШЕГО в вашем будущем ..
Поделитесь с друзьями | Совместное использование — это забота 🙂

Расчет конструкции перекрытия — Портал гражданского строительства

ВВЕДЕНИЕ
Плита — это структурный элемент, который используется для поддержки потолков и полов. Он сделан из бетона, и для его поддержки предусмотрена арматура. Он имеет толщину в несколько дюймов и опирается на балки и колонны.Подсчитано, что бетонная плита служит от 30 до 100 лет, если она построена из бетона и стали хорошего качества. Обычно в жилых целях используется М20.

Есть два типа плит — односторонняя и двухсторонняя. Двусторонние плиты поддерживаются с четырех сторон, а односторонние плиты поддерживаются с двух противоположных сторон. Двусторонние плиты несут нагрузку в двух направлениях, поэтому усиление обеспечивается в обоих направлениях. В то время как в односторонней плите арматура обеспечивается в одном направлении, так как она несет нагрузку в одном направлении.В односторонней плите отношение более длинного пролета к меньшему больше или равно 2, в то время как в двухсторонней плите отношение длинного пролета к меньшему составляет менее 2.

Здесь в этой задаче сначала показан план дома, затем изображены плиты перекрытия согласно плану дома. План, используемый для расчета силы тяжести здания, также аналогичен планам перекрытия. Здесь берутся первичные лучи, а вторичные лучи не включаются, чтобы сделать расчеты краткими. Кроме того, отношение длинного пролета к более короткому меньше 2 во всех панельных плитах, поэтому все плиты являются двусторонними.Метод проектирования соответствует Приложению D IS 456: 2000.

КОНСТРУКЦИЯ ПЛИТЫ:
Конструкция типовой плиты перекрытия:
У нас толщина плиты составляет 130 мм.
С учетом марки бетона М20 и стали Fe 500 диаметром 10 мм.
Эффективная глубина: (130-15-10 / 2) = 110 мм.

Расчет нагрузки:
Динамическая нагрузка = 2 кН / м 2
Собственный вес плиты = 3,25 кН / м 2
Отделка пола = 1 кН / м 2
Всего = 6.25 кН / м 2

Определение моментов плит (плита с боковым ограничением):
Согласно IS 456: 2000, пункт D-1.1, максимальный изгибающий момент на единицу ширины плиты равен-
M x = α x Wl x 2
M y = α y Wl y 2

Где l x и l y — длина более короткого и длинного пролета соответственно,
α x , α y — коэффициенты момента,
M x и M y — моменты на полосах ширины блока l x и l y соответственно,
Вт = общая расчетная нагрузка на единицу площади.

Проверка толщины

Здесь наибольший момент взят из таблицы ниже.
Следовательно Сейф

Расчет Б.М. Коэффициент

Панель нет. л x (м) л л (м) л л / л x Тип Отрицательная α 9 1088 x 9 1089 Отрицательная α y Положительное α x Положительный α y
1 3.35 4,42 1,32 Две смежные кромки с разрывом 0,066 0,047 0,050 0,035
2 3,35 3,73 1.11 Прерывистая одна длинная кромка 0,045 0,037 0,034 0,028
3 3,35 3,73 1. 11 Прерывистая одна длинная кромка 0.045 0,037 0,034 0,028
4 3,35 4,42 1,32 Две смежные кромки с разрывом 0,066 0,047 0,050 0,035
5 3,65 4,42 1,21 Прерывистая короткая кромка 0,048 0,037 0,036 0,028
6 3.65 3,73 1.02 Панель салона 0,033 0,032 0,025 0,024
7 2,72 3,65 1,34 Панель салона 0,049 0,032 0,037 0,024
8 3,65 3,73 1.02 Панель салона 0,033 0. 032 0,025 0,024
9 3,65 4,42 1,21 Прерывистая короткая кромка 0,048 0,037 0,036 0,028
10 3,6 4,42 1,23 Прерывистая короткая кромка 0,049 0,037 0,037 0,028
11 3.6 3,73 1,04 Панель салона 0,034 0,032 0,025 0,024
12 2,72 3,6 1,32 Панель салона 0,048 0,032 0,037 0,024
13 3,6 3,73 1,04 Панель салона 0,034 0.032 0,025 0,024
14 3,6 4,42 1,23 Прерывистая короткая кромка 0,049 0,037 0,037 0,028
15 3,6 4,42 1,23 Прерывистая короткая кромка 0,049 0,037 0,037 0,028
16 3. 6 3,73 1,04 Панель салона 0,034 0,032 0,025 0,024
17 2,72 3,6 1,32 Панель салона 0,048 0,032 0,037 0,024
18 3,6 3,73 1,04 Панель салона 0,034 0.032 0,025 0,024
19 3,6 4,42 1,23 Прерывистая короткая кромка 0,049 0,037 0,037 0,028
20 3,65 4,42 1,21 Прерывистая короткая кромка 0,048 0,037 0,036 0,028
21 3.65 3,73 1.02 Панель салона 0,033 0,032 0,025 0,024
22 2,72 3,65 1,34 Панель салона 0,049 0,032 0,037 0,024
23 3,65 3,73 1. 02 Панель салона 0,033 0.032 0,025 0,024
24 3,65 4,42 1,21 Прерывистая короткая кромка 0,048 0,037 0,036 0,028
25 3,35 4,42 1,32 Две смежные кромки с разрывом 0,066 0,047 0,050 0,035
26 3.35 3,73 1.11 Прерывистая одна длинная кромка 0,045 0,037 0,034 0,028
27 3,35 3,73 1.11 Прерывистая одна длинная кромка 0,045 0,037 0,034 0,028
28 3,35 4,42 1,32 Две смежные кромки с разрывом 0. 066 0,047 0,050 0,035

Расчет моментов

Панель No Фактор B.M для более короткого направления M x = α x wl x 2 x 1,5 Фактор B.M для более длинного направления M y = α y wl y 2 x 1,5
Рядом с поддержкой (-ve) Рядом с опорой (+ ve) Рядом с поддержкой (-ve) Рядом с опорой (+ ve)
1 6.94 5,26 8,61 6,41
2 4,73 3,58 4,83 3,65
3 4,73 3,58 4,83 3,65
4 6,94 5,26 8,61 6,41
5 6,00 4,50 6,78 5,13
6 4. 12 3,12 4,17 3,13
7 3,40 2,57 4,00 3,00
8 4,12 3,12 4,17 3,13
9 6,00 4,50 6,78 5,13
10 5,95 4,50 6,78 5,13
11 4.13 3,04 4,17 3,13
12 3,33 2,57 3,89 2,92
13 4,13 3,04 4,17 3,13
14 5,95 4,50 6,78 5,13
15 5,95 4,50 6,78 5,13
16 4.13 3,04 4,17 3,13
17 3,33 2,57 3,89 2,92
18 4,13 3,04 4,17 3,13
19 5,95 4,50 6,78 5,13
20 6,00 4,50 6,78 5,13
21 4. 12 3,12 4,17 3,13
22 3,40 2,57 4,00 3,00
23 4,12 3,12 4,17 3,13
24 6,00 4,50 6,78 5,13
25 6,94 5,26 8,61 6,41
26 4.73 3,58 4,83 3,65
27 4,73 3,58 4,83 3,65
28 6,94 5,26 8,61 6,41

Расчет площади стали

Пролет Положение моментов Моменты (кНм) M u / bd 2 Пт% Ast в мм 2 (обязательно) Ast в мм 2 (в комплекте) Расстояние между стержнями 10 мм при прямом контакте
Короткая Рядом с поддержкой 6. 94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
длинный Рядом с поддержкой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0.150 165,00 250 300
Короткая Рядом с поддержкой 4,73 0,39 0,110 121,00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
длинный Рядом с поддержкой 4,83 0,40 0.113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткая Рядом с поддержкой 4,73 0,39 0,110 121,00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
длинный Рядом с поддержкой 4. 83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткая Рядом с поддержкой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0.121 133.10 250 300
длинный Рядом с поддержкой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0,150 165,00 250 300
Короткая Рядом с поддержкой 6,00 0,50 0.142 156,20 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5,13 0,42 0,119 130. 90 250 300
Короткая Рядом с поддержкой 4,12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105.60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 3,40 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
длинный Рядом с поддержкой 4. 00 0,33 0,093 102,30 250 300
Средний пролет 3,00 0,25 0,084 92,40 250 300
Короткая Рядом с поддержкой 4,12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0.084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 6,00 0,50 0.142 156,20 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0,145 159,50 250 300
Средний пролет 5,13 0,42 0,119 130. 90 250 300
Короткая Рядом с поддержкой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0,159 174.90 250 300
Средний пролет 5,13 0,42 0,119 130,90 250 300
Короткая Рядом с поддержкой 4,13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
длинный Рядом с поддержкой 4. 17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 3,33 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0.084 92,40 250 300
длинный Рядом с поддержкой 3,89 0,32 0,090 99,00 250 300
Средний пролет 2,92 0,24 0,084 92,40 250 300
Короткая Рядом с поддержкой 4,13 0,34 0,096 105. 60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 5.95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5,13 0,42 0. 119 130,90 250 300
Короткая Рядом с поддержкой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0.159 174,90 250 300
Средний пролет 5,13 0,42 0,119 130,90 250 300
Короткая Рядом с поддержкой 4,13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92.40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 3,33 0,28 0,084 92. 40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
длинный Рядом с поддержкой 3,89 0,32 0,090 99,00 250 300
Средний пролет 2,92 0,24 0,084 92,40 250 300
Короткая Рядом с поддержкой 4.13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0. 084 92,40 250 300
Короткая Рядом с поддержкой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0.159 174,90 250 300
Средний пролет 5,13 0,42 0,119 130,90 250 300
Короткая Рядом с поддержкой 6 0,50 0,142 156,20 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6. 78 0,56 0,159 174,90 250 300
Средний пролет 5,13 0,42 0,119 130,90 250 300
Короткая Рядом с поддержкой 4,12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0.084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткая Рядом с поддержкой 3,4 0,28 0,084 92. 40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
длинный Рядом с поддержкой 4 0,33 0,093 102,30 250 300
Средний пролет 3 0,25 0,084 92,40 250 300
Короткая Рядом с поддержкой 4.12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92,40 250 300
длинный Рядом с поддержкой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0. 084 92,40 250 300
Короткая Рядом с поддержкой 6 0,50 0,142 156,20 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
длинный Рядом с поддержкой 6,78 0,56 0,159 174.90 250 300
Средний пролет 5,13 0,42 0,119 130,90 250 300
Короткая Рядом с поддержкой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
длинный Рядом с поддержкой 8. 61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0,150 165,00 250 300
Короткая Рядом с поддержкой 4,73 0,39 0,110 121,00 250 300
Средний пролет 3,58 0,30 0.084 92,40 250 300
длинный Рядом с поддержкой 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткая Рядом с поддержкой 4,73 0,39 0.110 121,00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
длинный Рядом с поддержкой 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткая Рядом с поддержкой 6. 94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
длинный Рядом с поддержкой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0.150 165,00 250 300

Панель Стальная площадь для максимального момента в середине пролета (мм 2 ) (3/4) Ast (мм 2 ) 0,5 (3/4) Ast (мм 2 ) Уголок 1 Уголок 2 Уголок 3 Уголок 4
1 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
2 224. 4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
3 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
4 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
5 224.4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
6 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
7 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
8 224. 4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
9 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
10 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
11 224.4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
12 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
13 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
14 224. 4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
15 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
16 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
17 224.4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
18 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
19 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
20 224. 4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
21 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
22 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
23 224.4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
24 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
25 224,4 168,3 84,15 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с 8Φ @ 300 к / с
26 224.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
