Сборка опалубки для фундамента: последовательность действий (видео)

Сборка опалубки — это выполнение работ по изготовлению конструкции из деревянных или металлических элементов, предназначающейся для заливания в нее строительных смесей и придания этим смесям в затвердевшем состоянии необходимой формы. С помощью опалубки получают надземную монолитную часть фундамента.

Конструкция опалубки.

Опалубки бывают съемными и (реже) несъемными.

После застывания фундаментной смеси съемные опалубки демонтируют, а лицевую поверхность созданной таким способом конструкции дополнительно шлифуют или выравнивают.

Поэтому опалубки должны обладать максимально ровной и гладкой поверхностью, чтобы финишную отделку пришлось устраивать по минимуму. Съемные опалубки зачастую изготавливают из металла или дерева. А вот несъемный вариант выполняют из пенополистирола и после застывания бетона не демонтируют. Несъемные опалубки начали использовать не так давно. Выполненная таким способом опалубка в последующем служит для фундаментной основы в качестве теплоизоляции. Широкое распространение несъемный тип конструкции опалубки получил в северных районах с холодным климатом.

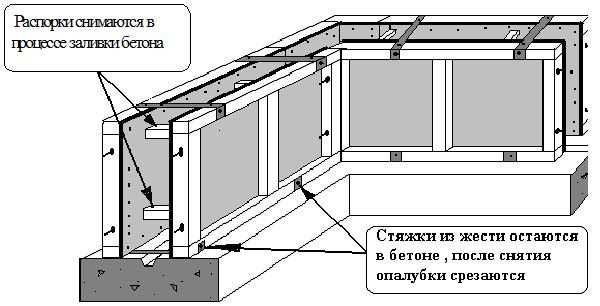

Схема щитовой опалубки.

Монтаж опалубки предусматривает обязательную проверку надежности основания под стойками и другими частями, которые поддерживают опалубку. Недопустимо устанавливать стойки на свеженасыпной грунт, так как его неизбежная осадка вызовет деформацию опалубки и, соответственно, конструкций из железобетона. Лаги из досок не меньше 50 см толщиной необходимо укладывать под стойки.

Важно учитывать возможное пучение грунта при выполнении работ в холодное время, а также возможные просадки мерзлого грунта при потеплении на улице. Поэтому ставить стойки зимой рекомендуют не на грунт, а на фундаментные обрезы и подколонники. Можно заглублять их до границы незамерзшего грунта.

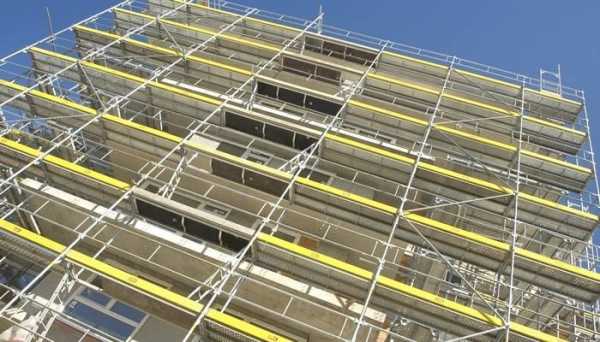

Устойчивость и неизменяемость лесов и опалубки должны быть предусмотрены после их установки. Этого можно достичь путем раскрепления стоек диагональными и горизонтальными расшивками.

Схема съемной деревянной опалубки.

Чтобы снизить сроки и трудоемкость работ, лучше всего устанавливать опалубку из укрупненных элементов, степень крупноты зависит от конструкции опалубки и наличия монтажных механизмов. Если механическим путем невозможно установить укрупненные блоки, допустима ее ручная установка.

Большое значение имеет точное соблюдение размеров при устройстве опалубки, поскольку от этого будет зависеть точность изготовления железобетонной конструкции. Допустимые отклонения при монтаже опалубки определены в ТУ на приемку строительно-монтажных работ.

Допущенные ошибки при размещении осей колонн и стен в нижерасположенных этажах должны быть учтены и исправлены в последующих этажах многоэтажных зданий.

Установка опалубки фундамента

В устройстве фундамента чаще всего применяют несъемный вариант опалубки. Конструкцию несъемной опалубки выполняют из щитов, поддерживающих лесов (стойки, рамы) и крепежных элементов. Палуба, соприкасаясь с поверхностью бетонной конструкции, придает последней нужную форму и требуемые свойства. Крепеж и леса создают устойчивость опалубке. Опалубные работы по изготовлению фундамента выполняют комплексно, производя при этом армирование и заливку бетонной смесью.

Опалубка для фундамента своими руками.

Опалубку фундамента устанавливают в виде собранного короба, на котором временно прикрепляют фугованные рейки. Они нужны для определения положения осей колонн.

Когда короб опалубки установлен в необходимом положении, его закрепляют кольями, заколачиваемыми в землю. Если башмак фундамента состоит из двух ступеней, то в нижний короб укладывают арматуру, перед тем как установить верхний короб.

Если назначением фундамента является установка на нем стальной колонны, то до начала бетонирования на опалубку прикрепляют анкерные болты в кондукторах, четко фиксирующих размещение болтов, соответствующее разбивке отверстий в опорной поверхности колонны.

Кондуктор должен иметь необходимую прочность и надежность крепления, чтобы обеспечивать неизменность положения и невозможность смещения анкерных болтов при заливке бетона.

Вернуться к оглавлению

Последовательность сборки опалубки ребристого перекрытия

После установки выверения и временного раскрепления коробов колонн, в вырезы коробов укладывают днища прогонов. По уровню проверяют горизонтальность днищ коробов и крепят их при помощи гвоздей к коробам колонн. Под днищами кладут лаги из толстых досок или пластин (основание под стойки). На лагах размечают места стоек при помощи разбивочной рейки.

Схема опалубки столбчатого фундамента.

Расположение и количество таких мест определяется проектом опалубки. Стойки раздвигают на необходимую высоту и устанавливают их под днища прогонов. Стойки закрепляют гвоздями, забиваемыми в оголовник через днище короба. Крепление стоек выполняют только после того, как их подобьют клиньями и выверят вертикальность положения по отвесу.

После закрепления стоек переходят к установке боковых щитов прогонов к торцевым сторонам рам вырезов колонн. Прижимные доски на оголовники стоек укладывают вплотную к торцевым щитам прогонов и прибивают их к оголовникам.

Следующий этап — установка опалубки балок. Ее выполняют в той же последовательности, что и установку опалубки прогонов: сначала в вырезы торцевых щитов прогонов кладут днища балок, выверяют и закрепляют на время, потом под днища монтируют стойки и торцевые щиты.

Необходимо контролировать, чтобы верхняя кромка подкружальных досок, прикрепляемых к торцевым щитам балок, располагалась в одной горизонтальной плоскости. Высоте кружал должна равняться поверхность этой плоскости от верхнего кромочного края боковых щитов.

Схема опалубки фундамента.

Выверив подкружальные доски, на них устанавливают кружала и после этого приступают к установке опалубки плиты. Первыми кладут фризовые доски, после них — щиты, при этом гвоздями их к кружалам не пришивают.

Фугованной рейкой, имеющей уровень, проверяют горизонтальность опалубки днищ прогонов, балок (если им не придали строительный подъем), плиты. Если необходимо выправить установленную опалубку, то делают это с помощью подбивки клиньев стоек, установки под кружала подкладок и т. д.

Поддерживающие опалубку стойки, имеющие длину более 3 м, укрепляют горизонтальными расшивками в двух перпендикулярных направлениях. На высоте 1,8 м от нижерасположенных перекрытий или от земли устанавливают нижние расшивки так, чтобы проход для рабочих был свободен. А верхние размещают на расстоянии 1,6 м от низа опалубки таким образом, чтобы при разборке опалубки они могли быть использованы в качестве опор для подмостей. Расшивки по диагонали устанавливают по всему периметру сооружения, а внутри — через 1-2 ряда стоек.

Вернуться к оглавлению

Последовательность монтажа опалубки безбалочного перекрытия

Порядок действий для того, чтобы собрать опалубку безбалочного перекрытия, будет следующий:

Схема заполнения опалубки.

1. Сначала устанавливают короб опалубки колонны теми же способами, что и короб опалубки ребристых перекрытий.
2. На перекрытие, лежащее ниже, или на другую основу кладут лаги и делают на них разметку положения стоек. На необходимую высоту раздвигают стойки, устанавливая их на место, выверяют и между собой расшивают.
3. Устанавливая стойки, выверяют их вертикальность и положение верхних концов стоек, которые должны умещаться в одной горизонтальной плоскости. По мере необходимости высоту верхушек регулируют подбивкой клиньев.
4. После выверения и раскрепления стоек устанавливают парные прогоны на их оголовники. Они должны располагаться строго по горизонтали, а их верхние кромки — лежать в одной плоскости и размещаться от верха стоек с интервалом, равным высоте кружал.
5. На парные прогоны устанавливают приготовленные короба капителей колонн и приколачивают их к коробам колонн.
6. После чего укладывают кружала на прогоны. Положение кружал заранее намечают разбивочной лентой. Их закрепляют посредством фризовой доски, укладываемой по стоечным оголовникам.
7. Между фризовыми досками на кружала укладывают щиты опалубки, не пришивая гвоздями кружалом. После чего необходимо окончательно закрепить опалубку капителей.
8. Диагональными горизонтальными расшивками расшивают стойки аналогично тому, как указывалось в описании способов изготовления опалубки для ребристых перекрытий.

Вернуться к оглавлению

Как залить опалубку бетонной смесью?

Достаточно пластичной должна быть бетонная смесь для укладки в опалубку. Она должна хорошо уплотняться, но не быть чересчур жидкой, так как фундамент от этого не будет прочным. Трамбуя бетон, нужно уделить особое внимание местам у опалубки, в противном случае монолитная стена получится неоднородной.

Схема заливки бетона в опалубку.

После того как бетон зальют, ему дают время выстояться (около 2-х недель), чтобы затвердеть и набрать прочность. Только после этого опалубку снимают.

В случае плотного грунта бетонный раствор допустимо заливать непосредственно в вырытую траншею под фундамент. Стенки траншеи будут играть в таком случае роль опалубки. А установку опалубочных щитов выполняют только лишь на поверхности земли под изготовление наземной части фундамента.

Прежде чем залить бетонную смесь в опалубку, в нее укладывают арматуру. Укладку арматурных прутов производят параллельно друг другу с интервалом 10-15 см для ростверка или для устройства ленточного фундамента. В местах углов и местах примыкания внутренних стен к фундаменту арматуру укладывают, перекрещивая друг с другом. Помимо этого в таких местах рекомендуют двойное армирование. Бутовый камень или кирпич используют в качестве подпорок под арматуру.

Вернуться к оглавлению

Самостоятельное строительство опалубки под ленточный фундамент

Независимо от выбранного вида фундамента, производят его заливку в приготовленную заранее опалубку.

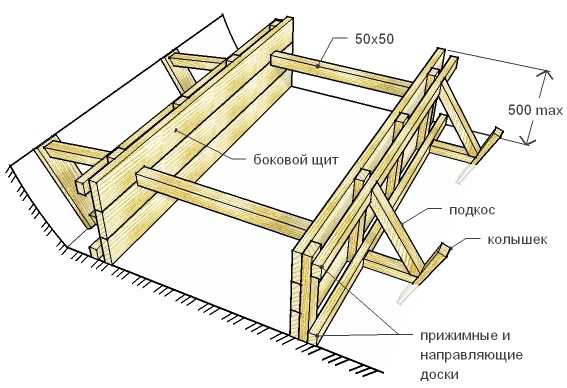

Схема монтажа опалубки ленточного фудамента.

Опалубку сколачивают из пригнанных между собой досок таким образом, чтобы не образовывались щели. Иначе через щели при вибрировании бетона начнет вытекать цементное молочко, что на прочности бетона скажется не очень хорошо. Щели до 3 мм допустимы в деревянной опалубке, поскольку доски впоследствии разбухнут и щели исчезнут.

В ленточном фундаменте (до 75 см высотой) установка опалубки начинается с монтажа направляющих досок, закрепляют которые колышками.

По предварительно размеченной линии с помощью натянутой веревки, закрепленной с обеих сторон, проводят монтаж. При этом важно помнить, что изнутри бетонная масса будет оказывать на опалубку существенное давление. Поэтому, чтобы снизу щиты не расходились, их сразу фиксируют колышками снаружи. При высоте фундамента меньше чем 20 см одних колышков будет достаточно. Если фундамент выше, то снаружи дополнительно устанавливают упоры. Также еще надевают металлические хомуты кроме упоров и колышков.

После закрепления досок производят тщательное выверение правильности их установки. Это можно проделать при помощи рулетки и отвеса.

Затем переходят к установке щитов. С кромкой доски должна совпадать их плоскость. После установки щитов их закрепляют. Расположенные друг напротив друга щиты фиксируют проволочными скрутками и распорками.

Распорки выполняют из брусков дерева сечением 50х50 мм. Самый оптимальный размер щитов — длина 2-3 м.

Закрепить опалубку из досок можно гвоздями. Их забивают со стороны палубы. Концы гвоздей, выступающие наружу, загибают.

Если установить опалубку верно, можно получить идеально ровный фундамент, что поможет сэкономить на его оштукатуривании.

moifundament.ru

Установка опалубки для фундамента своими руками, технология по шагам

Устройство опалубки для ленточного фундамента является важным этапом строительства любого дома. От ее качества зависит расход бетона и ровность стен. Сборка не представляет больших сложностей, поэтому с ней вполне можно справиться самому.

Оглавление:

1. Какой должна быть опалубка?
2. Описание разновидностей
3. Руководство по самостоятельной сборке
4. Рекомендации от специалистов

Основные требования

Каркас представляет собой большой своеобразный короб, в который заливают бетон. К сборочным материалам и конструкции предъявляются особые требования:

• Прочность и жесткость – стенки должны выдерживать давление бетонной массы, не образуя трещин и расколов. Технология сборки допускает легкую деформацию, равномерно распределяющуюся по всей площади.
• Минимальные зазоры на стыках – через большие щели часть раствора может вытекать наружу. После застывания фундамента в этих местах остаются пустоты.
• Точность габаритов – размеры сборки должны быть выдержаны в соответствии со схемой. По высоте конструкции допускается незначительное превышение параметров.

При установке традиционно используют доски, планки, фанеру. Для монтажа применяют плиты OSB, различные полимерные материалы. Читайте о том, какие ошибки допускаются при сооружении опалубки своими руками.

Виды

В зависимости от технического назначения опалубка может быть съемной (используется также при строительстве лестниц) или цельной. В первом варианте детали сборки после схватывания бетона раскрепляют и при необходимости применяют повторно. Разборными конструкциями обычно пользуются при заливке ленточного фундамента для забора, гаража, технических построек и различных неотапливаемых объектов.

Метод неразъемных форм выбирают при устройстве оснований, нуждающихся в термоизоляции: малоэтажные жилые дома, коттеджи, спортивные сооружения, бассейны. Для изготовления цельной опалубки используют пустотелые блоки из пенобетона, пенопласта или пенополистирола. Их устанавливают на всю глубину фундамента и скрепляют между собой пазовым соединением.

В процессе отвердения бетона такая форма прочно соединяется с основанием, обеспечивая ему защиту от тепловых потерь и разрушений.

Инструкция по сборке щитов разъемной опалубки

1. Отобрать доски толщиной 4-5 см и шириной 20-30 см.
2. Скомплектовать щиты длиной до 3-4 м и высотой в соответствии с параметрами фундамента.
3. Соединить элементы с наружной стороны при помощи деревянного бруса 4×4 см и гвоздей. Между точками крепления выдерживать интервал в 1,2-1,5 м.
4. Зазоры на стыках шириной до 5 см заделать паклей, более широкие щели закрыть деревянными заглушками.

Во время сборки необязательно добиваться идеальной гладкости щитов с обеих сторон. Для внутренних поверхностей допустимы отклонения до 20 мм.

Руководство по установке деревянной опалубки своими руками

Первым делом нужно выкопать ров требуемой длины. Дно тщательно утрамбовать и выровнять по уровню (допускается незначительный угол наклона). Между щитами и землей должен быть небольшой зазор, который легко заполняется бетоном.

Дальнейшие действия проводятся в соответствии с технологией:

1. Снаружи по периметру траншеи вбить деревянные колышки и соединить их между собой шпагатом.

2. Немного отступив от намеченных линий в сторону рва, вколотить деревянные брусья. Расстояние между ними определяется шириной стенок опалубки.

3. Монтаж щитов производится вплотную к вбитым брускам. Это не позволит нижней части конструкции сместиться в сторону. Соединить их между собой при помощи гвоздей. Наружные стыки зафиксировать досками.

4. Если проектом предусмотрена ширина фундамента более 0,6 м, то при установке опалубки противоположные стенки по всей длине соединяют перемычками.

5. В тех местах основания, где запланированы отверстия для подвода коммуникаций, производится установка металлических или пластиковых патрубков. Их заполняют песком, чтобы не деформировались под тяжестью раствора.

6. Нарезать деревянный брус длиной 0,6, 0,9 и 1,2 м для наружных распорок. Один конец спилить под прямым углом, другой скосить на 45 градусов.

7. Деревянные опоры устанавливаются по 3 штуки разного размера с шагом в 1 м. Прямым срезом опустить бруски в землю и слегка забить. Затем наклонить их заостренной стороной к щиту и прикрутить шурупом.

8. Провести армирование будущего фундамента стальными прутками. Их длина не должна превышать высоту опалубки.

Демонтаж съемной конструкции производится через 5-15 дней после заливки. Первым признаком готовности являются тонкие щели между формой и основанием. При разборке нужно соблюдать осторожность, так как фундамент еще не набрал полной крепости и у него легко отбить угол. Форму рекомендуется предварительно смочить водой. Если диффузия бетона и древесины слишком велика, то опалубку придется распиливать и снимать по частям.

Рекомендации

1. Доски для монтажа щитов должны быть одинаковой толщины. В этом случае не будет никаких проблем с изготовлением ровной поверхности (хотя бы с одной стороны). Если одна или несколько досок отличаются по толщине, то на ленточном фундаменте образуется выступ или впадина.

2. Серьезные дефекты в стенках (отверстия от выпавших сучков, глубокие трещины) можно закрыть заплатой из оцинкованной стали или тонкой фанеры. Узкие щели шириной до 10-15 мм сразу забиваются щебнем, и через них бетон просачиваться не будет.

3. После монтажа щитов рекомендуется полить их водой. Древесина, намокая, разбухает и щели между досками уменьшаются.

4. Проще всего изготовить опалубку своими руками из плиты ОСБ или влагостойкой фанеры. Они обеспечивают хорошую герметичность конструкции. Изнутри она будет абсолютно гладкой, снаружи ее усиливают деревянным каркасом. Сечение бруса подбирают соответственно толщине листового стройматериала. Чем он тоньше, тем жестче должен быть каркас.

5. С целью экономии для монтажа можно использовать деревянные двери б/у, стенки шкафов, металлические ворота, ограждения, листы железа и другие прочные материалы, способные обеспечить ровные поверхности.

6. Если в устройстве опалубки применяются старые доски, то перед установкой самостоятельно вынимают из них все гвозди. В противном случае они могут серьезно повредить фундамент.

7. Для выравнивания поверхностей и предохранения от утечки бетона можно использовать плотную полиэтиленовую пленку. Ее легко закрепить на деревянных стенках при помощи мебельного степлера. Если внутренние поверхности имеют чрезмерные искривления и множественные зазоры, то их выстилают листами рубероида.

8. Ускорить разборку формы своими руками позволяет специальная смазка. Ей покрывают опалубку внутри перед заливкой фундамента.

9. Если предполагается повторная установка и армирование опалубки, то после демонтажа ее нужно хорошо высушить. Чтобы доски не повело дугой, а фанера не набухла, сверху укладывают груз. Сухие остатки раствора сбивают с поверхностей после полного высыхания.

10. Форму для длинного основания необходимо дополнительно усилить снаружи. Для этого глубоко вбивают жесткие вертикальные опоры (обрезки металлической трубы, уголки, квадраты), располагая их вплотную к щитам. Это поможет избежать кривизны и не допустить поломки даже при быстрой заливке бетона.

11. Закончив установку, нужно выровнять опалубку по уровню влево/вправо. Затем натянуть по всей длине прочную нить, она будет служить верхней границей заливки.

12. Если в схеме монтажа высота фундамента превышает 0,8 м, то конструкцию укрепляют стальной арматурой с резьбой.

stroitel-lab.ru

Опалубка для фундамента своими руками: инструкция по монтажу, схема

Перед возведением монолитного основания любого сооружения устанавливается специальная форма, в которую заливается бетонный раствор. Она может быть временной (съемной) или стационарной; материалы – ж/б плиты, Пеноплекс, древесина. Одна из наиболее простых в монтаже конструкций – несъемная опалубка из листов фанеры. Рассмотрим пошагово, как ее правильно сделать своими силами, и когда целесообразно выбрать такую технологию сборки каркаса под заливку фундамента.

Оглавление:

1. Чертеж конструкции
2. Выбор фанеры, подготовка материалов
3. Монтаж каркаса
4. Установка своими руками
5. Гидроизоляция

Опалубка из фанеры используется не только для обустройства оснований строений (ленточных, столбчатых, плитных). Такие формы применяются при изготовлении монолитных стен (например, из керамзитобетона), лестниц и в ряде других случаев.

Подготовительные мероприятия

1. Составление схемы.

Что учесть:

• Характеристики почвы.
• Климатические особенности региона.
• Конфигурацию пластов подземной воды.
• Специфику строения, его массивность.
• Наличие (отсутствие) и эффективность системы дренажа на участке, предназначенном для монтажа фундамента.

К примеру, если грунт достаточно твердый, а его смещения минимальны, то нет смысла заглублять сборную конструкцию. Опалубка монтируется только сверху, а ее естественным продолжением являются стенки траншеи. В остальных случаях форма устанавливается на ее дно.

Рекомендации:

• «Поверхностный» вариант ленты наиболее правильный при возведении столбчатого фундамента. Это готовая форма для ростверка, причем она делается с минимальными затратами по простой технологии.
• При составлении схемы следует ориентироваться на габариты фанерных листов, имеющихся на рынке, и руководствоваться правилом – чем меньше раскроя (и отходов), тем ниже себестоимость опалубки.

Предназначение и общий вес постройки также играют роль. К примеру, опалубка для бани, забора делается из расчета, что фундамент – мелкозаглубленный. Для жилого дома с цокольным этажом схема иная, и в технологии сборки будут некоторые различия.

Всего предусмотреть невозможно, поэтому при самостоятельном конструировании нужно лишь учитывать рекомендации, которые даются в соответствующих инструкциях, но ориентироваться на местные условия и собственную схему.

2. Чем руководствоваться при выборе фанеры для фундамента.

Любая опалубка по определению должна выдерживать значительные нагрузки. Единой инструкции по определению оптимальной толщины листов быть не может, учитывайте параметры ленты. Чем большая масса бетонного раствора будет загружаться, тем выше нагрузка на конструкцию. Общая рекомендация – для ленточного основания целесообразно приобретать листы толщиной не менее 10 мм. Но это касается габаритных построек (например, частный дом). Если речь идет о заборе, бане, гараже, то вполне достаточно более дешевой фанеры (на 6 – 8).

Несъемная опалубка потому так и называется, что после отвердевания раствора остается на месте (не демонтируется). Поэтому, планируя работы по возведению фундамента, при выборе листового материала нужно руководствоваться такими критериями: порода древесины ламелей – хвойная, количество слоев – не менее 5.

• Интенсивность впитывания жидкости.

Любая инструкция по сборке опалубки для фундамента своими руками трактует это положение однозначно – фанера только влагостойкая. Есть несколько разновидностей продукции данной категории. Так как возведение основания – дело дорогостоящее, можно частично сэкономить, приобретя листы ФСФ.

Застройка участка всегда начинается с возведения жилого дома (временный забор – не в счет). Соответственно, после завершения работ кое-что остается. Исходя из указанных требований, сооружать опалубку из подручных материалов (подразумевается любая фанера), тем более несъемную, не рекомендуется.

Если позволяют средства, а лента фундамента заливается не под второстепенный, с небольшим весом объект (к примеру, забор, беседка, баня), а для возведения какой-либо массивной постройки на участке, то есть смысл обратить внимание на бакелизированную фанеру (обиходное название – морская). Продается категорий ФБС, ФБВ различных модификаций, с толщиной от 6 до 22 мм. Несмотря на высокую стоимость (ориентировочно от 1 115 руб/м²), такая фанера окупит денежные вложения.

При соблюдении технологии монтажа опалубка из нее прослужит лет 10 – 12, не меньше. Листы этой категории характеризуются повышенной влаго- и морозостойкостью, а показатель прочности более чем в 2 раза выше аналогичной характеристики доски той же толщины. Применение такой фанеры ограничивается лишь ценой материала. Однако во многих случаях повышенные расходы на материал вполне оправданы.

Как сделать опалубку своими силами?

Рассмотрим весь процесс конструирования по шагам.

1. Сборка каркаса.

Сделать это по готовой схеме несложно. Необходимо из бруса (сечение выбирается индивидуально) сбить соответствующее количество рам, по габаритам подготовленных листовых фрагментов. На них и крепится фанера, главное – правильно скрепить щиты.

Что при этом важно учесть?

Если возводится опалубка для основания строения с подвальным (цокольным) этажом, то такой фундамент нуждается в качественном утеплении. Один из способов – изнутри, применяются пенополиуретан, минвата, Пеноплекс. Исходя из этого и выбирается интервал между рейками. Сверху уложенный теплоизолятор зашивается также фанерой.

При сборке щитов для любого другого объекта на территории (бани, забора или иного) их можно скрепить тонкой доской или тем же брусом, не обращая внимания на размер получившихся ячеек. В этом случае для несъемной опалубки важна лишь прочность. Фиксацию фрагментов можно сделать наиболее удобным способом.

Кромки всех листов следует обработать. В процессе транспортировки, при раскрое они деформируются, «лохматятся», а это увеличивает риск впитывания жидкости, снижается эксплуатационный срок материала, фундамент становится холоднее. Средств для защиты древесины в розничной продаже в избытке, и в специализированном магазине всегда предложат на выбор несколько препаратов.

2. Установка опалубки.

Так как фундаменты бывают разными и по типу, и по размерам, то целесообразно отметить главное условие – неизменность формы. Бетонная масса характеризуется большим весом, поэтому в процессе ее загрузки опалубка может легко деформироваться.

Что используется для усиления конструкции:

• Внешние подпорки.
• Внутренние стяжки. Например, металлические штыри с резьбой на концах. Если фундамент достаточно массивный, то без такого «крепежа» не обойтись.

3. Гидроизоляция.

Бетонный раствор по определению – субстанция влагосодержащая. В процессе отвердевания фундамента жидкость не только испаряется, но и впитывается в материал опалубки. Так как основа любой фанеры – древесина, ее следует защитить. Рубероид отпадает по причине недостаточной эластичности и небольшого срока пригодности. С учетом цены один из оптимальных вариантов – пленка п/э (причем толстая). Дополнительно можно изнутри обработать маслом (машинным, отработанным).

stroitel-list.ru

Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Начинающие строители, решившись на возведение своего первого объекта, досконально изучают материалы и технологии. Но уже на стадии подготовки к заливке основания оказывается, что вопрос сборки опалубки остался без внимания. Заполним этот пробел и дадим подробную инструкцию по монтажу опалубочной формы для фундамента своими руками.

Оглавление:

1. Элементы опалубки
2. Установка каркаса для фундамента
3. Технология по шагам
4. Заливка раствора

Конструкции и материалы

В нашем руководстве затронута только установка опалубки для ленточного фундамента съемной конструкции. Несъемные формы из пенополистирольных блоков и плит собираются гораздо проще, поэтому с ними обычно проблем не возникает. А вот традиционный вариант монтажа щитовой опалубки имеет массу нюансов, в которых стоит разобраться.

Установка заводских комплектов отличается от сборки с нуля. В первом случае придется потратиться на готовый набор из металла и пластика или фанеры. Хотя немного сэкономить получится, если купить набор б/у или взять его в аренду. Плюсы такого решения:

• Сокращение времени, затрачиваемого на монтаж опалубки для фундамента.
• Правильная геометрия и точная подгонка форм.
• Ровная внутренняя поверхность под заливку – в дальнейшем это позволит сэкономить время и средства на отделку.

Недостатком готового каркаса является некоторая стандартность форм и размеров. Варианты для подгонки под тот или иной проект возможны, но далеко не безграничны.

Опалубка своими руками с нуля по времени будет более затратной. Зато ее стоимость окажется минимальной, а приобретенный опыт – бесценным. Основные элементы конструкции:

1. Палуба – собирается из плоских панелей, образующих ограждающие борта формы. Главное требование к материалам опалубки – достаточная жесткость, не позволяющая листам изгибаться под нагрузками. Таким свойством обладает фанера и сборные щиты из обрезной доски 40-50 мм.

2. Леса – на их изготовление обычно идут сосновые бруски и доски для опалубки толщиной 25-50 мм, которые отвечают за устойчивость стенок. Также они работают как внешние упоры, не позволяющие бетону выдавливать щиты. По сути это каркас, удерживающий палубу на своем месте и сохраняющий ее форму.

3. Крепеж – метизы и проволока, с помощью которых все элементы собираются в единую конструкцию. Готовые комплекты, выпускаемые разными производителями, дополнительно могут оборудоваться специальными зажимами и стяжками, удерживающими щиты вместе.

Для самостоятельной установки наиболее часто выбирают деревянный каркас. Его изготавливают из досок и бруса или же используют в качестве щитов фанерные листы. Работать с пиломатериалами проще, чем с любыми другими, а соотношение веса и прочности для ручного монтажа можно назвать оптимальным.

Изготовление палубы своими силами

Деревянные наборные щиты сбивают из нескольких рядов досок шириной 15 см. Раньше для этого применяли гвозди, забивая их с внутренней стороны палубы и загибая концы снаружи. Теперь чаще используют саморезы – при наличии шуруповерта установка опалубки с их помощью выполняется гораздо быстрее. Главное, чтобы шляпки крепежа находились с внутренней стороны щитов. Это упростит последующий демонтаж и обеспечит более ровную поверхность фундамента.

При сборке палубы своими силами необходимо сбивать доски поплотнее, чтобы не осталось щелей шире 3 мм. Крупные зазоры следует закрыть подходящего размера рейками или законопатить. Готовые щиты на устанавливаются так, чтобы они стояли в ряду абсолютно ровно, не ломая общей линии. Для этого их скрепляют друг с другом соединительными планками.

При обустройстве деревянного каркаса для фундамента многие стремятся сэкономить на материалах и используют старые и подпорченные доски. Делать этого нельзя, так как бетон при заливке может их выдавить и раствор просто растечется. Лучше сразу сделать прочную и надежную конструкцию, а после демонтажа пустить в дело освободившиеся пиломатериалы.

Гораздо проще и быстрее выполняется сборка форм из листов фанеры. Они уже сами по себе являются полноценными элементами мелкощитовой опалубки. Остается только самостоятельно прикрутить их к каркасу. Марка фанеры нужна влагостойкая (ФСФ), а еще лучше – ламинированная толщиной 18 или 21 мм.

Порядок установки

Технология сборки каркаса предполагает предварительную подготовку участка:

• разметка площадки с помощью натянутых шнуров;
• рытье котлована или траншеи, если проектом предусмотрен ленточный фундамент;
• выравнивание земляных стенок;
• засыпка песчаной подушки и ее уплотнение;
• гидроизоляция или бетонная подготовка.

Основание должно получиться ровным – это позволит правильно выставить каркас, соблюдая идеальную вертикальность стенок. Когда подготовка окончена, приступают к изучению и последовательному выполнению инструкции по сборке:

1. Установить по всему контуру фундамента вертикальные опоры и с помощью хомутиков прикрепить к ним направляющие доски. В качестве опор можно взять пиломатериалы, но обрезки металлических труб или уголков будут надежнее.

2. Подготовить щиты и разместить их двумя рядами по направляющим на расстоянии, соответствующем ширине фундамента.

3. Зафиксировать палубу проволокой на опорах и подпереть наклонными брусьями с наружной стороны. При этом шаг установки подкосов должен быть не больше 1 м.

4. Для укрепления под очень мощный фундамент можно дополнительно прикрутить к щитам короткие бруски 50х50 мм. Это увеличит жесткость стенок и не даст отдельным панелям смещаться относительно друг друга.

5. По окончании монтажа застелить опалубку изнутри рубероидом или любым другим гидроизоляционным материалом, чтобы предотвратить преждевременную потерю влаги из раствора. Гидробарьер укладывать внахлест.

6. Изоляцию скобами прикрепить к доскам повыше – там, куда не достанет уровень бетона.

Ленточный фундамент для забора обычно имеет небольшую мощность, поэтому его, как и другие основания высотой до 20 см, можно заливать в опалубку без сложной системы упоров. С их ролью вполне справятся заранее вбитые в грунт деревянные колышки.

Рекомендации по заливке

Опалубка позволяет хорошо представить себе границы фундамента. Этим обязательно стоит воспользоваться при установке арматуры. Проследите, чтобы при монтаже ее элементы не упирались в стенки формы, и везде сохранялся зазор в 5 см. Тогда при вливании бетона металлический каркас окажется надежно защищенным его толстым слоем от коррозии. Выдержать верхний зазор помогут предварительно натянутые маячковые шнуры, которые можно прикрепить прямо к опорам.

Заливка бетона в опалубку съемной конструкции требует также позаботиться и о том, чтобы раствор не налипал на стенки щитов. После установки форм внутренние поверхности деревянной палубы застилаются гидроизоляцией (чаще всего рубероидом). Ламинированную фанеру просто промазывают любым антиадгезионным составом, например, отработкой машинного масла. Кроме упрощения демонтажа это позволит сохранить материал опалубки от размокания при контакте со смесью и увеличит срок ее службы.

Если вы не уверены в стойкости собранной своими руками опалубки, бетон вливать лучше медленно, без большого напора. При достаточно подвижном составе можно даже заполнять форму послойно. Поэтапную технологию заливки применяют и в том случае, если раствор приходится готовить небольшими порциями самому. Здесь выбирают одну из двух схем:

1. Слой за слоем заполнять смесью весь периметр основания. Желательно подготавливать такие порции бетона, чтобы слоев оказалось как можно меньше, а сами они были потолще.

2. При большой протяженности фундамента применяется схема заливки отдельных участков опалубки, но сразу на всю высоту.

К послойному заполнению формы раствором следует прибегать только в крайнем случае. Для получения максимально прочного и стабильного монолита ленточный фундамент лучше заливать в один заход, заказав доставку готового бетона с завода.

stroitel-list.ru

Монтаж опалубки стен фундамента и перекрытий своими руками

При строительстве монолитных железобетонных конструкций очень важно правильно провести монтаж опалубки. От того, насколько качественно будут выполнены эти работы, будет зависеть прочностные характеристики и внешний вид будущей постройки.

Поэтому этой части работы нужно уделить особое внимание. Делать опалубку можно самостоятельно из подручных материалов (досок, фанеры), а можно использовать комплекты заводского изготовления.

Основные правила монтажа опалубки

Сборная опалубка для создания конструкций монолитного железобетона состоит из щитов или блоков, соединяемых крепёжными элементами и укрепленных опорами. Нюансы сборки зависят от типа опалубки и материала её изготовления.

Но есть и общие правила монтажа. Поэтому стоит познакомиться с особенностью проведения работ. При выполнении монтажных работ нужно соблюдать следующие правила:

• перед началом монтажа важно произвести тщательную очистку строительной площадки, необходимо убрать мусор, снег, наледи и пр.;
• выравнивание площадки осуществляется путем срезки грунта. Осуществлять подсыпание грунта категорически запрещено;
• элементы устанавливают, начиная от угла. Угловые элементы являются своеобразными маяками, по которым выравнивается основная конструкция;
• при установке элементов необходимо обращать внимание на вертикальность и горизонтальность элементов;
• перед заливкой раствора необходимо убедиться в герметичности конструкции, все стыки должны быть уплотнены;

Совет! Особое внимание приходится уделять проверке герметичности опалубочных форм, собранных из досок. В этом случае негерметичными могут оказаться не только стыки, но и сами щиты. Забивка крупных щелей осуществляется при помощи реек, а мелкие щели забивают паклей.

• перед установкой щиты с внутренней стороны следует покрыть специальным составом, который исключит прилипание бетонной смеси к опалубке.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны.

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

• на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
• замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
• сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

• щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
• проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

• щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

Совет! Стяжки могут быть несъемными и съемными. Если используется второй вариант, то стяжные элементы устанавливают внутри пластиковых трубок. При демонтаже стяжные винты вынимаются, а трубки остаются внутри монолитной конструкции. Отверстия с внутренней и внешней стороны заделываются раствором.

• внутреннюю часть собранных опалубочных форм выстилают плотной полиэтиленовой пленкой либо рубероидом, крепится гидроизолирующий материал саморезами. Это поможет избежать вытекания раствора через щели. На дно форм рекомендуется насыпать щебень или песок, чтобы жидкость из раствора не слишком быстро впитывалась в грунт;

• перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

• мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
• крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Совет! Чтобы легче было проводить последующую отделку стен, необходимо использовать щиты с идеально ровной поверхностью. Например, из ламинированной фанеры.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики. Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования.

ravchan.ru

Устройство опалубки ленточного фундамента своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Опалубка для монолитного фундамента: пошаговая инструкция

Опалубка для монолитного основания своими руками

Прочность и долговечность строения во многом зависит от основания. Неправильный выбор фундамента или допущенные ошибки на этапе его возведения могут привести не только к серьезным материальным затратам, но и к разрушению строения.

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

• Монолитная основа отличается высокой прочностью и устойчивостью на любом виде грунта.
• Планировка строения может проводиться после возведения фундамента.
• Возможность возведение основной конструкции из любого материала, благодаря высоким несущим способностям монолитного фундамента.
• Стены такого фундамента и пол – это одна монолитная конструкция. Следовательно, исключается возможность возникновения трещин и усадок.
• Монолитная плита может использоваться в качестве чернового пола в цокольном этаже, что позволяет сэкономить силы и средства.
• В монолитном фундаменте не заведутся насекомые и грызуны.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

к оглавлению ↑

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

• Опалубка из металла пользуется большой популярностью благодаря своей прочности. Однако при выборе такой конструкции стоит учитывать, что металл при взаимодействии с влажным бетоном подвержен коррозии. Наилучшим вариантом в этом случае будет алюминиевая опалубка. Несмотря на высокую стоимость, такой вариант отличается особой прочностью и устойчивостью к агрессивной среде.
• Довольно часто можно встретить пластиковую опалубку. Такая конструкция используется в качестве съемной опалубки многоразового применения. Полимерные опалубки отличаются гладкой поверхностью, отсутствием влагопоглощения. Пластиковая опалубка очень прочная, может легко собираться и разбираться.
• Конструкция из пенополистирола применяется в качестве несъемной опалубки. Используя этот вариант, можно повысить энергоэффективность монолитного фундамента.
• Опалубка из дерева является менее затратным вариантом. При этом она обладает высокой прочностью, имея малый вес. Кроме того опалубка из дерева легко монтируется. Чаще всего для изготовления деревянной опалубки берут доски или фанеру.

к оглавлению ↑

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

к оглавлению ↑

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

к оглавлению ↑

Правила установки опалубки

На опалубку возлагается несколько основных задач:

• Способность выдерживать давление бетонного раствора.
• Сохранять заданную форму.
• Возможность легкой и доступной сборки.
• Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

• Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
• Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
• На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.

к оглавлению ↑

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

Сборка опалубки для монолитного фундамента

1. Перед началом работы осуществляют расчет будущей конструкции.
2. Затем выбирают тип опалубки, материал для ее изготовления. При этом ориентируются на качество материала, его прочность и размеры.
3. Далее проводится разметка опалубки. Для работы пользуются колышками и строительным шнуром. При этом учитывается, что фундамент заливают шире основной конструкции на 10-15 см.
4. Подготовка щитов. На этом этапе сколачивают щиты из обрезных досок. Вертикальными стойками могут послужить доски или рейки. При этом тонкая рейка приколачивается ребром. Для сборки щитов лучше пользоваться короткими гвоздями. Это облегчит и сборку, и демонтаж при необходимости.
5. Для заливки монолитного плитного фундамента выкапывают котлован, для монолитного ленточного фундамента роют траншею.
6. Готовые щиты монтируют прямо на землю. Выставляя щиты, каждое действие проверяют лазерным уровнем. Важно при этом соблюдать три параметра: вертикаль, горизонталь и диагональ.
7. Проводят укрепление щитов. Для их фиксации в заданном положении колья вбивают в грунт с внешней стороны опалубки. Для дополнительной фиксации их прибивают к щитам гвоздями. Чтобы во время заливки бетона не произошло расхождение щитов, по верхнему краю проводят скрепление элементов конструкции деревянными брусками.
8. В случае необходимости между щитами выставляют распорки.

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.



stroykarecept.ru
