Сборка бетономешалки СБР-170 | ТД СТРОЙМАШ-Башкортостан Уфа

Бетономешалка СБР-170 А.3/380В


Цена: 17 300 руб

Бетономешалка СБР-170 поставляется от производителя частично собранной и упакованной в коробку из гофрокартона. Поэтому для облегчения и ускорения сборки советуем Вам внимательно ознакомиться с содержанием этой статьи.

…
Для сборки бетономешалки Вам потребуется следующие инструменты:
— гаечный ключ 10
— два гаечных ключа 13
— молоток
— плоскогубцы.

…
Для сборки надо сначала надо вынуть все детали бетоносмесителя из коробки.

В комплект поставки бетономешалки СБР-170 входят:

основание смесительного барабана (в сборе с верцом и траверсой)
основание опоры
электропривод (в сборе)
воронка смесительного барабана
правая опора
левая опора
фиксатор
маховик
колеса
лопасти
розетка (не поставляется)
комплет болтов, шайб, гаек, герметик
паспорт

. …………………………………………………………………………………………

………………………………………………………………………………………….

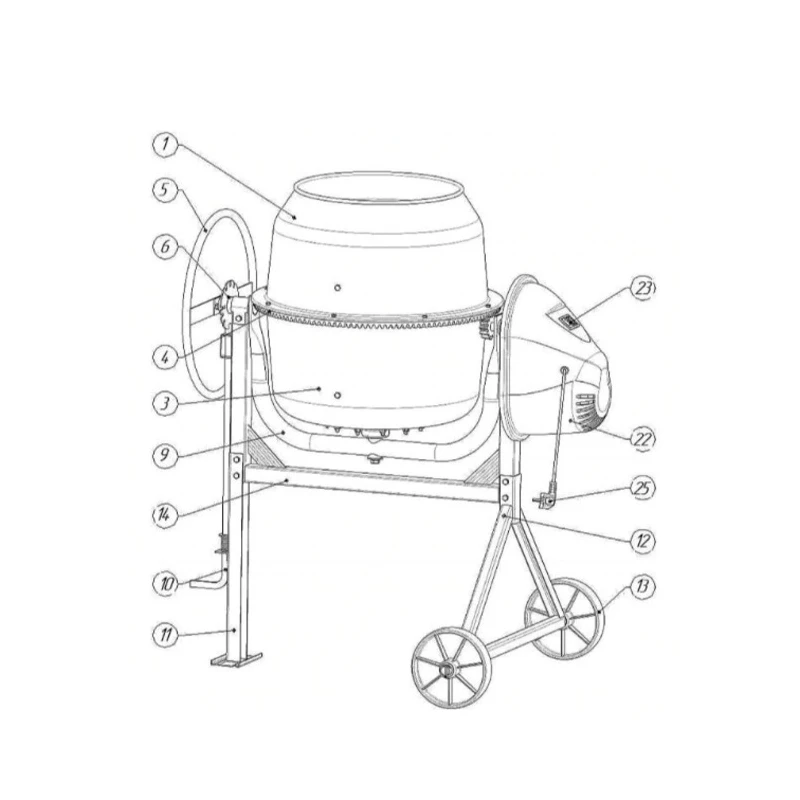

Пункт 1. Установить на оси правой опоры (поз.5) два колеса (поз.9), шайбы (поз.3), вставить в отверстия оси два шплинта (поз.12), cогласно рисунку. Расшплинтовать шплинты, используя плоскогубцы.

Пункт 2. Установить опору левую (поз.6) внутрь трубы рамы (поз.2), совместить отверстия установить в них болты (поз.4). С другой стороны установить шайбы (поз.9) завернуть гайки (поз.8). С другой стороны установить правую опору в сборе (поз. 5), совместить отверстия установить в них болты, шайбы завернуть гайки.

Пункт 3. Установить на фиксатор (поз.7) пружину (поз.1). Установить фиксатор в сборе с пружиной в уголок левой опоры.

Пункт 4. Установку основания (поз.1) удобнее выполнять вдвоем. Устанавливаем на раму в сборе с левой и правой опорой основание (поз.1). При этом станавливаем фиксатор в паз опоры основания, совмещаем отверстия в основании и раме. В совмещенные отверстия со стороны фиксатора, установить два болта (поз.5) в сборе с шайбой (поз.10), с другой установить шайбы (поз.10), (поз.9) завернуть гайки (поз.9).

Пункт 5. Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом, посадочном, отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком же положении и лыску приводного вала, это удобнее сделать, прокручивая дно смесительного барабана. После того как вал привода будет сориентирован, установите на него привод (поз.3), введя конец приводного вала в посадочное отверстие шкива электропривода до упора в стойку рамы. Следите за тем, чтобы П — образный профиль электропривода охватывал правый кронштейн основания и стойку. Совместите отверстия кронштейна электропривода с отверстиями в стойке рамы и отверстиями правого кронштейна основания.

В совмещенные отверстия вставьте болты (поз.6). При установке нижнего болта в образовавшиеся зазоры между П — образным профилем электропривода, в нижней его части, и стойкой рамы установите на болт шайбы (поз.11), это позволит Вам избежать смятия П–образного профиля электропривода в нижней его части. Далее с обратной стороны, на резьбовую часть болтов надеваем пружинные шайбы (поз.9) и заворачиваем гайки (поз.8).

Пункт 6. Вывернуть из основания десять болтов М6 с шайбами. На поверхность дна нанести слой герметика (ровным слоем по всей поверхности фланца). Накладываем сверху воронку (поз.4). Крепежные отверстия должны совпадать, а боковые отверстия для крепления лопастей должны быть вертикальны друг над другом, на одной линии. Затем, через шайбы, закручиваем болты обратно. Излишки герметика убираем тряпкой.

Внутрь барабана помещаем лопасти (поз. 10). Снаружи, через отверстия в смесительном барабане и стойках лопасти, вставляем болты и устанавливаем шайбы, заворачиваем гайки. Просим Вас обратить внимание на то, что вершина центрального изгиба лопасти должна быть направлена в противоположную сторону направлению вращения смесительного барабана во время работы. Барабан смесительный при работе вращается против часовой стрелки, если смотреть на него со стороны загрузочного отверстия.

Пункт 7. Установить маховик (поз.8), совместив отверстия в маховике с отверстиями пластины расположенной на траверсе со стороны фиксатора. Вставить в совмещенные отверстия два болта (поз.3), установить шайбы (поз.9), завернуть две гайки (поз.8).

Проверить затяжку всех резьбовых соединений.

Сборка бетономешалки VERTON MIX . смотреть онлайн видео от Жизнь Маклаковца в хорошем качестве.

12+

11 месяцев назад

Жизнь Маклаковца1 подписчик

Сборка бетономешалки VERTON mix . Описание Надежный Бетоносмеситель Verton Mix CM предназначен для приготовления высококачественных бетонных смесей и строительных растворов. Линейка эффективного строительного оборудования оптимизирует рабочий процесс, ускоряет выполнение ремонтных, строительных работ при возведении 1-3-этажных домов, гаражей и других сооружений. Бетоносмесители VERTON Mix просты и надежны в эксплуатации, мобильны и перевозятся легковым транспортом. Основной частью бетономешалки является барабан. На его стенках закреплены лопасти. К нижней части барабана крепится ось, которая через подшипник устанавливается на траверсе. По всей окружности барабана в центральной части закреплен венец (опоясывающая круглая зубчатая шестерня) посредством которой барабану и будет передаваться вращение от двигателя. Траверса с закрепленным на ней барабаном фиксируется к опорной раме (через втулки и подшипники качения). С одной стороны рамы расположен механизм опрокидывания емкости с фиксатором для создания необходимого рабочего угла и возможности выгрузки готового раствора. С другой стороны прикреплен блок электродвигателя и рабочая шестерня. Вращение от двигателя передается на рабочую шестеренку (с помощью ременной передачи), которая находится в зацеплении с зубчатым венцом барабана.

Таким образом, вращение шестерни приводит в движение барабан и происходит перемешивание раствора. Особенности: — Порошковое покрытие предотвращает образование коррозии, даже в суровых климатических и эксплуатационных условиях; — Венец и шестерня из прочного чугуна, обеспечивает надежную передачу вращения на барабан — Мобильность — разборная рама позволяет уменьшить габариты упаковки до 20%. При транспортировке груза значительно уменьшаются расходы на доставку — Повышенная прочность бака достигается за счет изготовления методом прессования из стали толщиной до 2 мм — Подшипники закрытого типа установлены в приводе барабана, что увеличивают ресурс работы бетоносмесителя — Надежные усиленные транспортировочные колеса — Ножной режим фиксации (СМ-140/160/180/200/220) барабана облегчает оператору выгрузку, удобен при дозированной подаче раствора и освобождает руки — Надежный ручейковый ремень не рвется при перегрузке барабана и в случае заклинивания барабана или резкой остановки, проскользнет по шкиву.

Зубчатый ремень может сжечь двигатель. — Электрический выключатель обладает встроенной защитой от перегрузок. И имеет дополнительную защиту от попадания пыли и грязи — Опорные подшипники смесительного барабана закрытого типа и встроенные в грушу, самые надежные, происходит правильное распределение нагрузки и они защищены от попадания грязи, раствора воды и т.д. — Форма миксеров способствует эффективному и быстрому перемешиванию раствора за счет более толстых и надежных пластин. 160 л. 700 Вт 220 — 230 в. 0,2 м3

Портативная электрическая бетономешалка 4,2 CU Ft 1/2 HP – SUGIFT

Наша бетономешалка для растворов значительно сэкономит ваше время и силы.

¡¾Мощный бетоносмеситель¡¿Бетоносмеситель мощностью 1/2 л. проекты, способные работать с цементом, раствором или штукатуркой и другими материалами
¡¾Стабильная и прочная конструкция¡¿Электрическая бетономешалка имеет чугунный барабан и прочную стальную раму. Барабан и корпус имеют гладкое и прочное лаковое покрытие, что делает миксер долговечным. На каждой ножной педали есть предохранитель, что делает ее безопасной и стабильной при работе.
Характеристики:

Электрический миксер изготовлен из высококачественной стали, коррозионностойкой и долговечной для длительного срока службы
Мощный двигатель с прямым приводом, 30 об/мин увеличивает время работы и стабильность предохранительный замок, которым легко управлять
Низкая высота профиля идеальна для заливки в формы, тачки и перемещения по рабочей площадке
Миксер оснащен коробкой передач с прямым приводом — легко собирается, без ремней или шкивов
Технические характеристики:

Тип инструмента для бетона: Миксер
Двигатель: 375 Вт
Номинальное напряжение: 110-120 В/60 Гц
Вместимость барабана: 120 л
Трансмиссия: Чугунное зубчатое колесо
Скорость барабана: 30 об/мин
Требуется сборка: Да Работа выполнена — Простой в сборке, очистке, заливке и маневрировании этот компактный портативный бетоносмеситель обеспечивает надежную работу в любую погоду.
Безопасность и простота в эксплуатации — Нескользящая ручка с безопасным замком проста в эксплуатации и гарантирует, что бочки останутся там, где вам это нужно.
Треугольный кронштейн с 2 колесами — Треугольный кронштейн обеспечивает дополнительную устойчивость, а два колеса обеспечивают удобство использования машины.
Ideal Mixer — Этот мощный бетоносмеситель идеально подходит для бетона, штукатурки и раствора, а также для инокуляции семян и смешивания кормов.
Преимущества использования небольшой бетономешалки:

1. Экономия времени: Одним из очень важных преимуществ является экономия времени и усилий. Несмотря на то, что небольшие модели бетоносмесителей имеют маленькую чашу, перемешивание бетона и цемента вручную является более сложным и трудоемким процессом. Эта машина позволяет вам лучше использовать свое время;
2. Экономит деньги: Небольшой бетоносмеситель экономит ваши деньги, потому что нет необходимости нанимать дополнительных сотрудников или арендовать большой миксер. Кроме того, вы сэкономите на материалах. Если вы планируете использовать маленькую бетономешалку на регулярной основе, покупка ее будет более удобным и экономичным вариантом;
3. Сохраняет ваше здоровье. Замешивание бетона вручную требует больших усилий и может быть болезненным для спины, плеч и мышц. Бетономешалка семейного типа может облегчить работу и добиться превосходных результатов, поскольку создаваемая смесь становится более однородной;
4. Простота и удобство. Одним из ключевых преимуществ использования микшера является удобство, простота использования и отсутствие необходимости в специализации. Особые 7-дюймовые колеса облегчают быстрое передвижение, обеспечивая большую гибкость.

3-1/2 кубических фута. Бетономешалка от Harbour Freight Tools

The Central Machinery 3-1/2 Cubic ft Бетономешалка — это портативная мешалка, которая обрабатывает штукатурку, раствор или бетон. Барабан вращается со скоростью 36 об/мин, приводимый в движение электродвигателем мощностью 1/3 л. с. Вы можете легко катить миксер с помощью двух передних колес.

Этот смеситель, изготовленный из прочной стали, отлично подходит как для строительства, так и для сельскохозяйственных работ, таких как инокуляция семян или смешивание кормов. Независимо от того, работаете ли вы на ферме, на стройке или на заднем дворе, эта универсальная бетономешалка справится практически с любой работой по смешиванию!

Предупреждение: Не смешивайте эпоксидную смолу в этой машине, она впитается в подшипники и высохнет.

Обзор продукта

Бетономешалка общего назначения для работы с штукатуркой, раствором и бетоном
Большая 9дюймовые колеса для легкой маневренности
Цельнометаллический блок для строительства и использования в сельском хозяйстве
Широкое отверстие барабана 15 дюймов
Переключатель с предохранительным замком

Гарантия на продукт

Компания Harbour Freight гарантирует отсутствие дефектов бетоносмесителя на материалы и качество изготовления 90 дней с даты покупки. Применяются ограничения.

Этот инструмент отлично работает, но отсутствует инструкция по сборке. Сборка несложная, но деталей много и разобраться как все соединяется, в инструкции толком не объяснено.

Несколько вещей, которые нужно понять во время сборки. Каждый болт поставляется с одной шайбой и одной гайкой. Гайки имеют встроенные самостопорящиеся шайбы. Поэтому при сборке наденьте шайбу на болт и проденьте болт через отверстие, затем наденьте гайку.

Размещение болтов, шайб и гаек
Размещение болтов, шайб и гаек

Инструкции призывают использовать герметик для прокладок на нижней стороне прокладки, чтобы удерживать ее на месте, пока вы выравниваете верхнюю половину бочки. Я этого не делал, потому что это довольно грязно, а бетономешалке не нужен герметик.

На верхней и нижней половине барабана есть наклейка со стрелкой, показывающая, где соединить половины барабана, чтобы можно было прикрутить смесительные лопасти. Мои наклейки не были размещены в правильном положении, и когда я попытался прикрутить смесительные лопасти, они не совпадали с отверстиями. Мне пришлось снять верхний барабан и переместить его, чтобы совместить отверстия для лезвий.

3-1/2 кубических фута. Бетономешалка от Harbour Freight Tools

Смесительные лопасти можно устанавливать вверх дном, и в инструкциях этот шаг не показан. Лезвия имеют один конец, который подходит к острию, и один конец, который является квадратным. Заостренный конец идет вниз, а прямоугольный вверх. Кроме того, болты, которые крепят смесительные лопасти к внутренней части барабана, должны располагаться изнутри, а гайка находится снаружи барабана. Это предотвратит высыхание цемента на резьбе и позволит вам снять болты позже, если это необходимо.

Замешивание цемента

После того, как миксер собран, единственное предупреждение, которое у нас есть, это добавить немного воды в миксер перед добавлением цемента. Если вы добавляете сухую смесь, а затем добавляете воду, она не перемешивает дно, и вы можете получить сухую смесь на дне.

Эта машина очень прочная. Нам удалось найти владельца, у которого машина уже 10 лет, и он сказал, что она до сих пор работает как новая.
