Как правильно собрать бетономешалку Agrimotor B 1510 FK. Инструкция

Бетономешалка это такое оборудование, которое есть не у каждого, но без которого в своей жизни не обходится ни один владелец частного дома.

Ведь при любом строительстве, будь-то строительство гаража или элементарное возведение забора, без бетономешалки не обойтись. В таких случаях ее приходится либо отдалживать либо покупать. Если вы выбрали второй вариант, то эта статья будет вам полезной.

Известен тот факт, что импортные бетономешалки поставляются в нашу страну в разобранном виде.

Продавцы не стестняются заработать при каждом удобном случае и продают данное оборудование либо в разобранном виде, либо в собранном но на процентов 5-10 дороже. Многие экономят и покупают бетономешалку в разобранном виде решив, что без проблем справятся с этой задачей самостоятельно. Я оказался из числа таких людей. Заказав бетономешалку Agrimotor B 1510 FK венгерского производства и получив ее в разобранном виде я приступил к изучению инструкции.

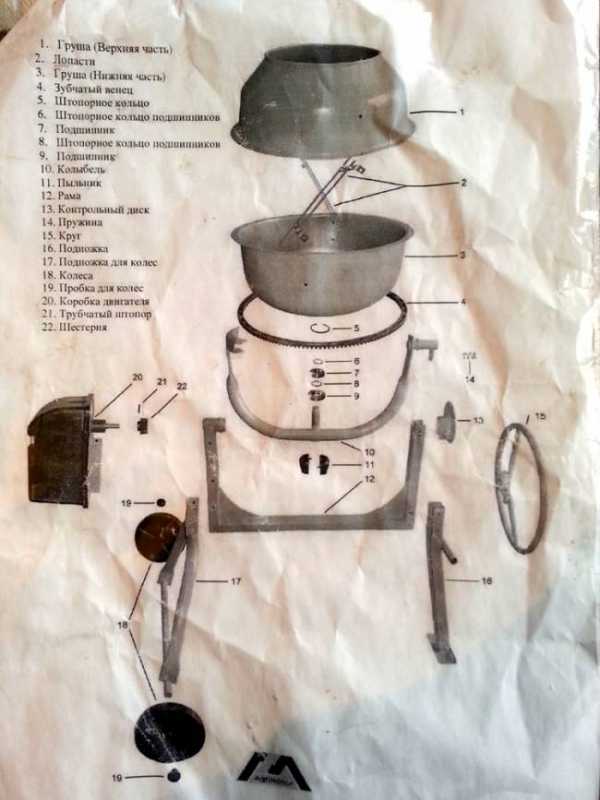

Инструкций мне продавец выдал две. Одна официальная от производителя, а вторая кА кдополнение от продавца. Последний мотивировал это тем, что инструкция от производителя достаточно запутанная и непонятна. Изучив обе инструкции я понял что они обе запутаны, непоследовательны и непонятны. Вот так выглядит официальная инструкция:

Стоит отметить что на картинках изображена другая модель бетономешалки, которая несколько отличается от моей.

А вот инструкция продавца:

Изучив ее, я понял из чего состоит бетономешалка, но в какой последовательности и как ее собирать было абсолютно неясно.

Хорошо, что у меня была старая бетономешалка французского производства Guy Noel, которая по конструкции практически идентична с Agrimotor B 1510 FK.

Сборку я начал с соединения двух частей груши. Для этого нужно соединить их так чтобы совпали отверстия под венец. Кроме того необходимо их совместить так, чтобы отверстия под лопасти расположились таким образом, чтобы когда вы их прикрутите (лопасти) они были расположены под углом и противоположно друг другу.

Фото

После этого приступаем к сборке рамы. Сначала присоединяем колеса с помощью специальных пластиковых пробок.

Мне в комплектации досталась только одна пробка, поэтому пришлось выкручиваться. Вместо второй я вставил пробку из-под шампанского.

Подножку с колесами присоединяем к раме с помощью двух болтов. Отверстия подогнаны недостаточно точно, поэтому без молотка не обошлось.

Прикручиваем вторую подножку с противоположной стороны.

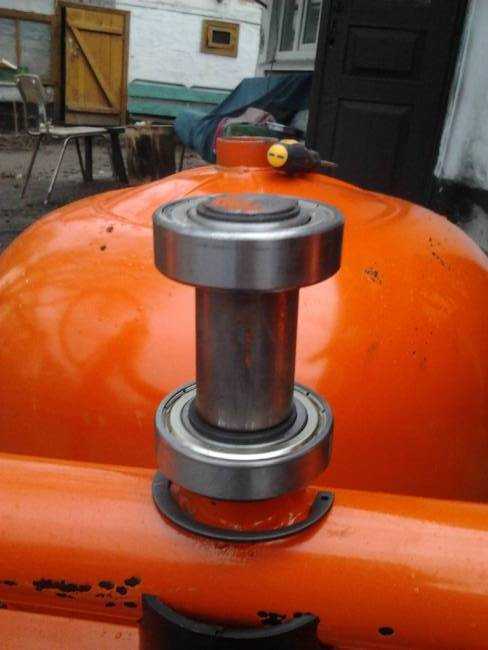

Далее запрессовываем колыбель с подшипниками в грушу. Это лучше всего сделать, перевернув грушу верх дном. К сожалению, я по неопытности выполнял это действие, когда колыбель уже подсоединил к раме. В связи с этим было сложнее запрессовать подшипники до нужной глубины. Мне доставили колыбель с уже надетыми двумя подшипниками, поэтому этап с фиксацией подшипников на колыбель мы опускаем.

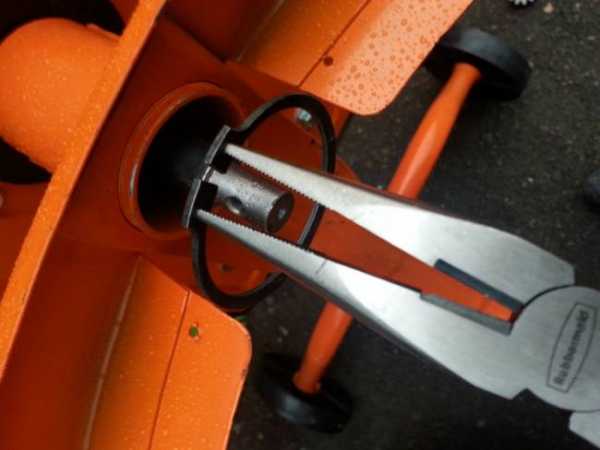

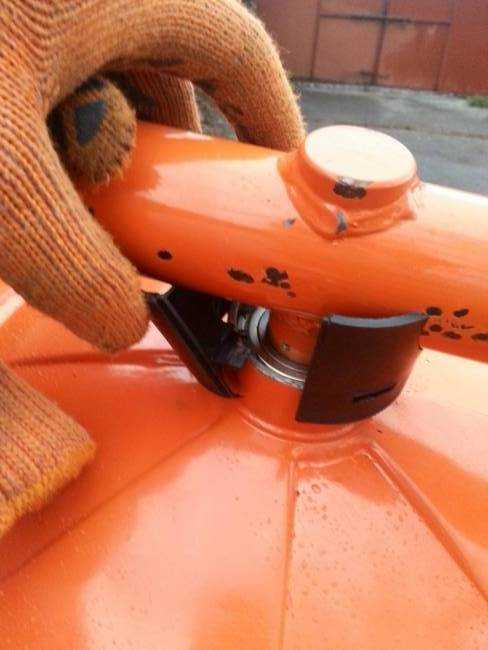

Запрессовывать нужно до тех пор, пока не будет видна выемка для стопорного кольца. Далее необходимо установить стопорное кольцо в этот паз. Удобнее всего делать это с помощью тонких плоскогубцев. Продеваем концы плоскогубцев в отверстия в кольце и сжимаем до нужного положения. Стопорное кольцо предотвращает отсоединение груши от колыбели.

Фиксируем пылесборник, состоящий из двух пластмассовых частей.

ВНИМАНИЕ: на предыдущих фото он был закреплен не в том месте. Правильно крепить его вот так:

Устанавливаем колыбель с грушей на раму Со стороны подножки без колес устанавливаем контрольный диск и круг. На этом этапе я долго пытался понять куда же ставится пружина. Как оказалось фиксируется она между кругом и окончанием колыбели. Устанавливаем пружину и фиксируем круг с помощью болта.

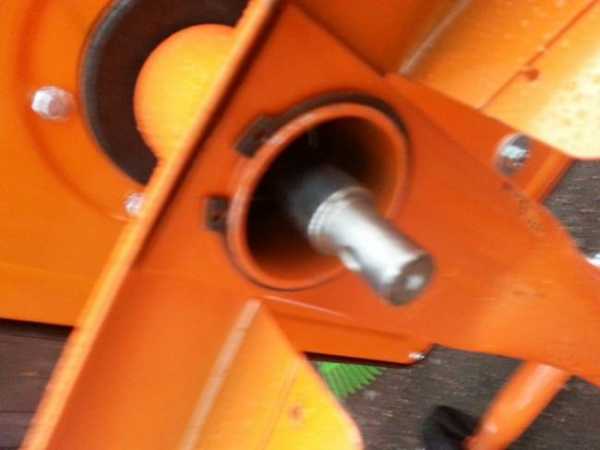

После этого приступаем к фиксированию второго стопорного кольца. Крепится оно на противоположной стороне (со стороны двигателя). Здесь без тонких плоскогубцев вам точно не обойтись. Хорошо, что я за несколько дней до этого на всякий случай их себе купил. Надев кольцо на окончание плоскогубцев, разводим их и фиксируем кольцо. Это предотвращает несанкционированное отсоединение колыбели от рамы, когда бетономешалка будет с раствором.

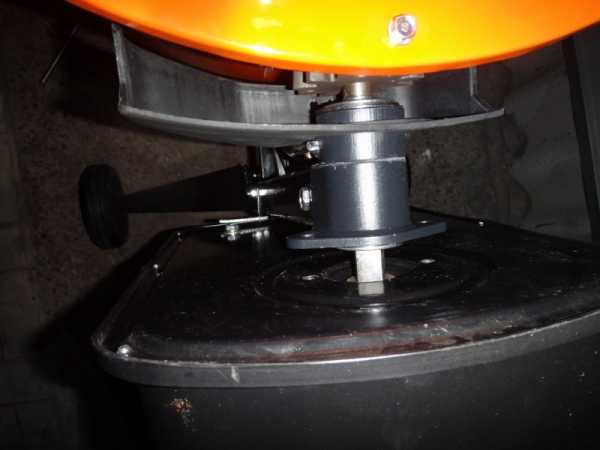

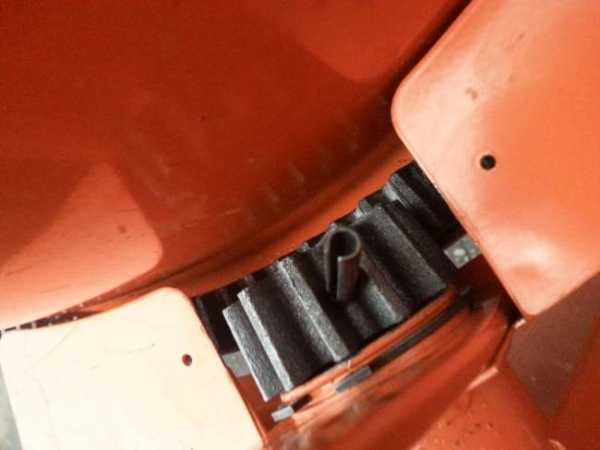

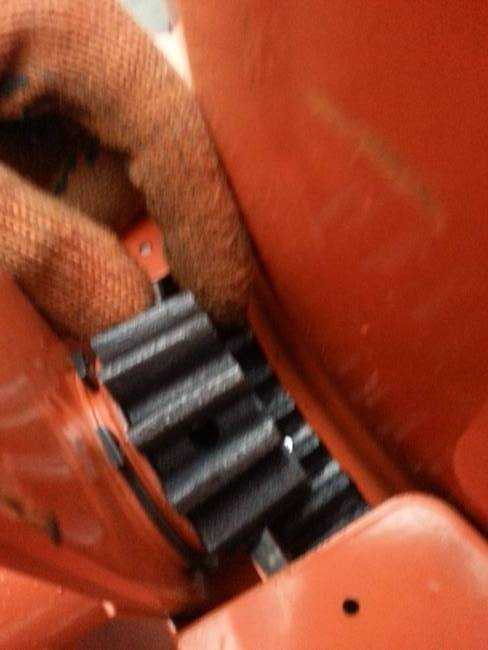

Приступаем к установке двигателя. Хорошо хоть двигатель не нужно было собирать =). Продеваем вал двигателя в отверстие рамы и крепим шестерню с помощью трубчатого штопора. Последний заходит достаточно туго, поэтом его пришлось забивать с помощью молотка и отвертки. Будьте внимательны с установкой шестерни! Она должна быть установлена меньшей стороной к зубчатому венцу.

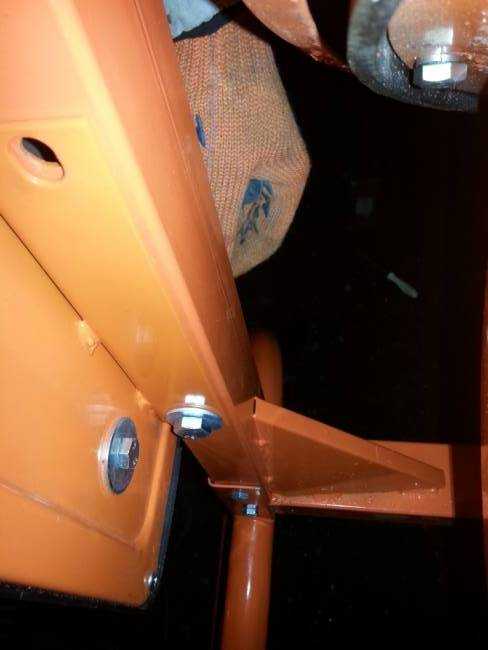

Сам двигатель также необходимо зафиксировать с помощью болтов к раме.

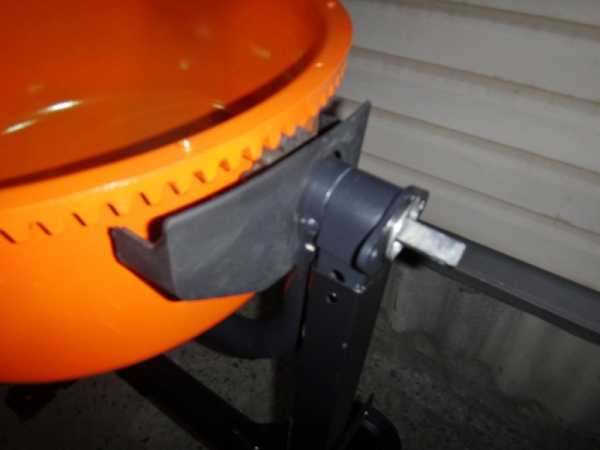

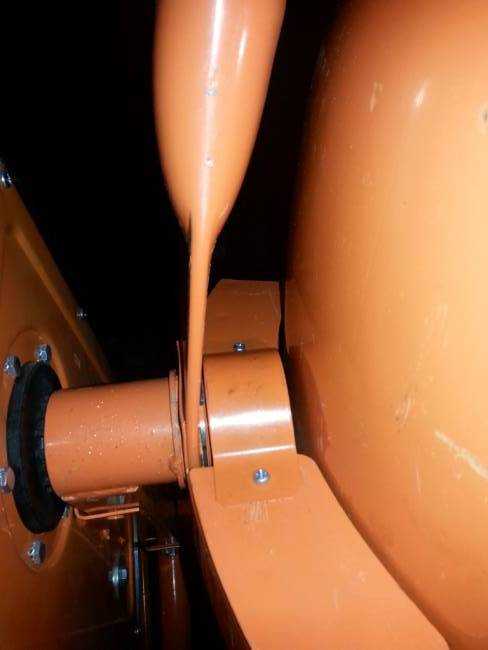

Самое последнее, что необходимо сделать – это прикрутить защитный кожух над шестерней с нижней стороны колыбели. Для этого переворачиваем верх дном грушу и крепим его с помощью двух винтов.

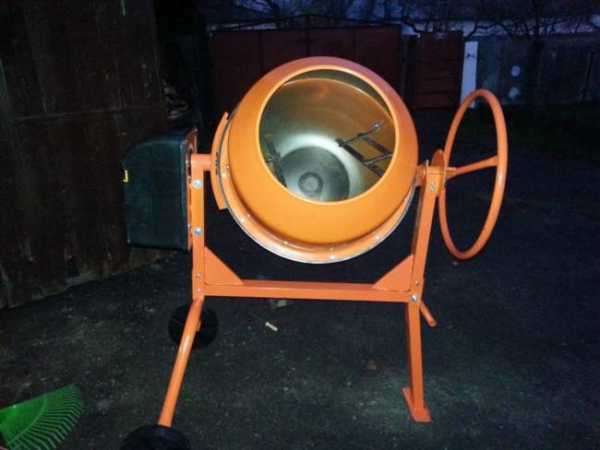

Все, наша бетономешалка Agrimotor B 1510 FK собрана и можно делать первый запуск. Надеюсь, вам данная инструкция пригодится, и вы сэкономите нервы и время при сборке своей бетономешалки.

Ниже вы можете просмотреть видео, в котором я рассказываю о всех моментах сборки. К сожалению, снять весь процесс сборки на видео не получилось, так как некому было снимать.

kaketosdelano.com

Сборка бетономешалки: как собрать бетономешалку?

Для того чтобы упростить и ускорить процесс строительства, используется бетономешалка. Сборка бетономешалки своими руками — процесс, который доступен любому домашнему мастеру, после чего замешивание раствора или бетона будет автоматизировано, а выполнять строительные работы вы сможете даже без помощников.

Схема приготовления бетона в бетономешалке.

Если у вас небольшой объем работы, то можно для приготовления раствора использовать корыто и лопату, но если вы планируете строить даже небольшое здание или бетонировать пол, дорожки в саду или другие масштабные работы, то вам надо знать, как собрать бетономешалку, это поможет значительно упростить процесс строительства и ускорить проведение работ.

Можно приобрести уже готовый агрегат, но если у вас есть элементарные навыки выполнения монтажных и слесарных работ и вы изучите конструкцию бетономешалки, то сможете без труда сделать ее своими руками, сэкономив значительные средства.

Особенности конструкции

Если вы решили самостоятельно собирать бетономешалку, то сможете получить простую и надежную конструкцию.

Главным преимуществом того, что вы сделаете ее своими руками, будет экономия средств. Вы можете сделать электропривод, а если необходимо небольшое количество раствора или бетона, то можно изготовить конструкцию из обычной металлической бочки и вращать ее вручную. Несмотря на то что в действие такая конструкция приводится при помощи ручной силы, она поможет быстрее и с затратой значительно меньших усилий приготовить необходимое количество раствора.

Для того чтобы выполнить самостоятельную сборку бетономешалки, потребуются:

Устройство гравитационного бетоносмесителя.

  • старая металлическая бочка или другая емкость;
  • электродвигатель или ручка для привода в действие вручную;
  • рама.

Все работы начинаются с подготовки чертежа будущего бетоносмесителя или хотя бы его эскиза. На чертеже надо обозначить размеры изделия, определить длину оси вращения и размеры рамы, исходить надо от габаритов выбранной емкости.

Для работы понадобятся следующие инструменты;

  • сварочный аппарат, если его нет, то конструкцию можно собрать и на болтах;
  • ножовка по металлу или болгарка;
  • электродрель;
  • набор ключей и отверток.

Удобнее для изготовления рамы использовать не трубы, а уголок. Если вы решили автоматизировать данное устройство, то можно выбрать электрический или бензиновый двигатель, мощность двигателя должна быть не менее 1,3 кВт.

Для того чтобы в процесс работы не открылась крышка, надо сделать надежное крепление и запирающее устройство, для более качественного перемешивания всех составляющих внутри бочки необходимо установить лопатки.

Можно сделать стационарную конструкцию, а чтобы она была более мобильной, можно на раму установить колесики, тогда вы сможете без труда перемещать бетономешалку по участку.

Вернуться к оглавлению

Последовательность выполнения работ

Схема принудительного бетоносмесителя.

Сначала надо сделать каркас, он должен иметь высокую прочность, для основания лучше использовать уголок с шириной полки 13-15 см. Угол наклона бочки к основанию должен быть 35°.

Даже если у вас не нашлось подходящего двигателя, замешивание бетона ручной бетономешалкой намного легче и производительнее, чем при помощи лопаты. Для того чтобы привести в действие бочку, на ее дно надо прикрепить диск с зубьями на внешней стороне, подойдет маховик от автомобиля. Таким же образом к раме крепится редуктор.

Для создания лопаток можно использовать несколько уголков, которые крепят на одинаковом расстоянии по длине бочки.

Основным элементом является двигатель, его надо надежно закрепить. Чтобы проще было опрокидывать бочку, лучше использовать не ручку, а штурвал. Ничего сложного в создании бетономешалки нет, но, сделав такое устройство, вы значительно облегчите себе работу и она выполнится быстрее, что очень важно при любых строительных работах.

tolkobeton.ru

Сборка бетономешалки БМ-117К | Собери Домик

Получилось задом-наперед - дом уже стоит, но своя бетономешалка появилась только сейчас. Думал-гадал как быть с кольцами для септика и решил заливать сам.

Тут как раз подвернулся сравнительно недорогой бетоносмеситель БМ-117К (Энергопром). Уже нормальные 117 литров, 550 ватт и чугунный венец вдохновляют.

Сборка заняла час-полтора. Инструкция, в принципе, понятная. Но если собирать в первый раз, то можно и кой-где попутать, что я и сделал при сборке груши.

С магазина все идет в довольно компактной коробке, можно и самому погрузить и разгрузить, но вдвоем удобней.

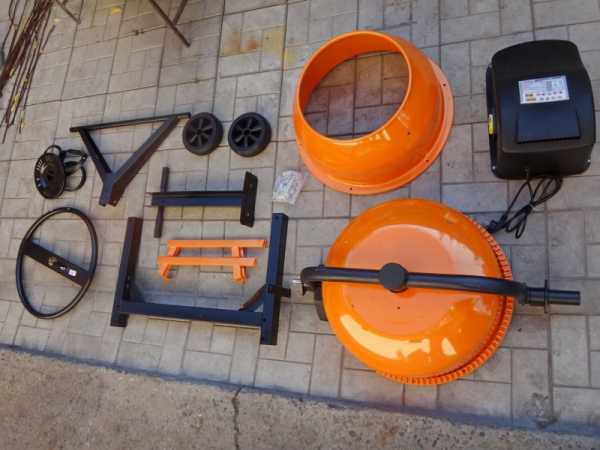

Чтоб проверить комплектность разложил все красиво. Все на месте, ура.

Вот характеристики:

Не стал умничать, открыл инструкцию и собирал по ней. Насколько возможно. Сначала колеса. Надеваем, шплинтами контрим.

Пакеты с болтиками пронуменованы. Приятная забота о покупателе. Жаль, что эта нумерация не совсем соответствует порядку в инструкции 🙂

Шасси соединяем с рамой, с 2-х сторон по 3 болта:

Потом на раму водружаем нижнюю часть смесительного бака, если не хочет лезть - помогаем кулаком:



После того как прикреплена нижняя часть бака, настает черед верхней. И вот здесь есть пара хитростей:

  • соблюсти соответствие отвестий в резиновой прокладке и на бачках
  • правильно установить порловинки друг на друга

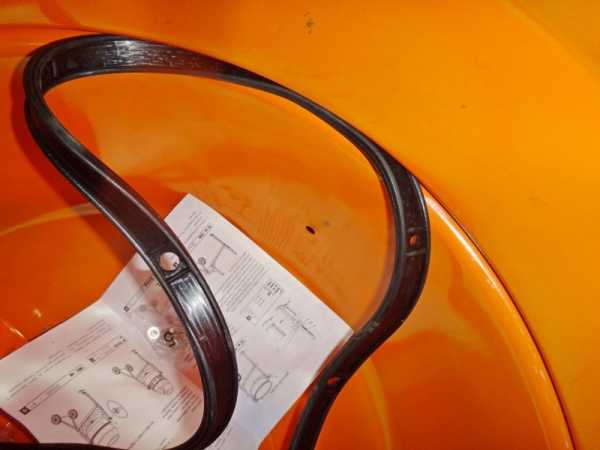

В резиновой прокладке отвестия разного размера. Крупные помещаются напротив уже вкрученных болтов.

И архиважно совместить метки-наклейки на корпусах (я их сразу не заметил). Иначе не встанут на место лопасти внутри бака, отверстия не сойдутся.

При соединении половинок бака 6 болтами необязательно тянуть во всю дурь, как я. Итог - один болт проскакивает. Ну ничего, вставлю прокладочку.

Ну и последний шаг - присоединение двигателя с редуктором. Этот блок уже полностью собран, остается, как пишут в инструкции, "приладить".

В тот вечер уже пробовать аппарат было поздно, а вот на следующий залил небольшую загородочку. Все работает, крутится, смешивает. Пока ограничиваюсь 4-мя ведрами сыпучих материалов на один замес. Впереди заливка выгребной ямы (септика), вот там и потестим по-взрослому.

soberidomik.ru

разборка и сборка бетономешалки - Смотреть лучшее видео

Опубликовано: меньше минуты назад

32 381 просмотр

Опубликовано: меньше минуты назад

42 222 просмотра

Опубликовано: меньше минуты назад

29 620 просмотров

Опубликовано: меньше минуты назад

285 154 просмотра

Опубликовано: меньше минуты назад

70 921 просмотр

Опубликовано: меньше минуты назад

146 054 просмотра

Опубликовано: меньше минуты назад

12 278 просмотров

Опубликовано: меньше минуты назад

59 139 просмотров

Опубликовано: меньше минуты назад

4 013 просмотров

Опубликовано: меньше минуты назад

11 655 просмотров

Опубликовано: меньше минуты назад

37 438 просмотров

Опубликовано: 2 часа назад

3 675 просмотров

Опубликовано: меньше минуты назад

1 223 просмотра

Опубликовано: 3 часа назад

7 277 просмотров

Опубликовано: 3 часа назад

7 494 просмотра

Опубликовано: меньше минуты назад

13 183 просмотра

Опубликовано: 50 лет назад

20 147 просмотров

Опубликовано: меньше минуты назад

6 985 просмотров

Опубликовано: меньше минуты назад

7 751 просмотр

Опубликовано: меньше минуты назад

10 443 просмотра

smotretvidos.ru

Сборка бетономешалок СБР-132 | ТД СТРОЙМАШ-Башкортостан Уфа

Бетономешалка СБР-132

Бетономешалки СБР-132 (СБР-132А.5, СБР-132А.3, СБР-132А.3-04, кроме СБР-132Н) поставляются от производителя частично собранными. Поэтому для облегчения и ускорения сборки советуем Вам внимательно ознакомиться с содержанием этой статьи.

...
Для сборки бетономешалки Вам потребуется следующие инструменты:
- гаечный ключ 10
- два гаечных ключа 13
- молоток
- плоскогубцы.

...
Для сборки надо сначала надо вынуть все детали бетоносмесителя из коробки.

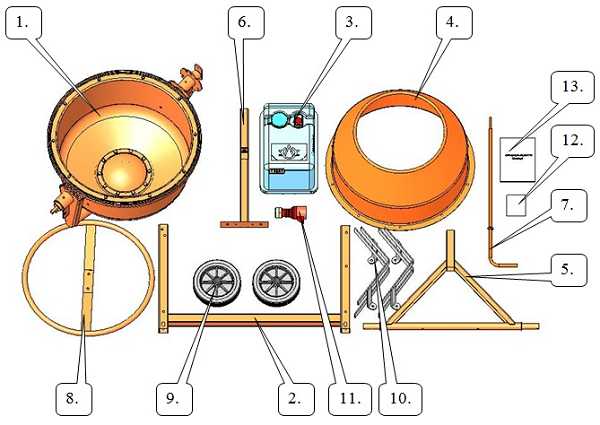

В комплект поставки бетономешалки СБР-132 входят:

  1. основание смесительного барабана (в сборе с верцом и траверсой)
  2. основание опоры
  3. электропривод (в сборе)
  4. воронка смесительного барабана
  5. правая опора
  6. левая опора
  7. фиксатор
  8. маховик
  9. колеса
  10. лопасти
  11. розетка (не поставляется)
  12. комплет болтов, шайб, гаек, герметик
  13. паспорт

.......................................................................................................

Сборка бетономешалки осуществляется в следующей последовательности:

.......................................................................................................

Пункт 1. Установить на оси правой опоры (поз.5) два колеса (поз.9), шайбы (поз.3), вставить в отверстия оси два шплинта (поз.12), cогласно рисунку. Расшплинтовать шплинты, используя плоскогубцы.

Пункт 2. Установить опору левую (поз.6) внутрь трубы рамы (поз.2), совместить отверстия установить в них болты (поз.4). С другой стороны установить шайбы (поз.9) завернуть гайки (поз.8). С другой стороны установить правую опору в сборе (поз. 5), совместить отверстия установить в них болты, шайбы завернуть гайки.

Пункт 3. Установить на фиксатор (поз.7) пружину (поз.1). Установить фиксатор в сборе с пружиной в уголок левой опоры.

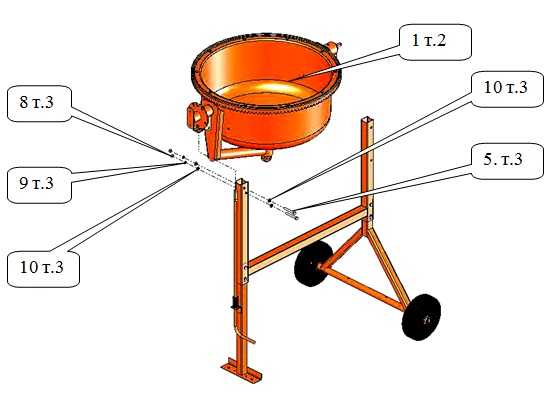

Пункт 4. Установку основания (поз.1) удобнее выполнять вдвоем. Устанавливаем на раму в сборе с левой и правой опорой основание (поз.1). При этом  станавливаем фиксатор в паз опоры основания, совмещаем отверстия в основании и раме. В совмещенные отверстия со стороны фиксатора, установить два болта (поз.5) в сборе с шайбой (поз.10), с другой установить шайбы (поз.10), (поз.9) завернуть гайки (поз.9).

Пункт 5. Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом, посадочном, отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком же положении и лыску приводного вала, это удобнее сделать, прокручивая дно смесительного барабана. После того как вал привода будет сориентирован, установите на него привод (поз.3), введя конец приводного вала в посадочное отверстие шкива электропривода до упора в стойку рамы. Следите за тем, чтобы П - образный профиль электропривода охватывал правый кронштейн основания и стойку. Совместите  отверстия кронштейна электропривода с отверстиями в стойке рамы и отверстиями правого кронштейна основания.

В совмещенные отверстия вставьте болты (поз.6). При установке нижнего болта в образовавшиеся зазоры между П - образным профилем электропривода, в нижней его части, и стойкой рамы установите на болт шайбы (поз.11), это позволит Вам избежать смятия П–образного профиля электропривода в нижней его части. Далее с обратной стороны, на резьбовую часть болтов надеваем пружинные шайбы (поз.9) и заворачиваем гайки (поз.8).

Пункт 6. Вывернуть из основания десять болтов М6 с шайбами. На поверхность дна нанести слой герметика (ровным слоем по всей поверхности фланца). Накладываем сверху воронку (поз.4). Крепежные отверстия должны совпадать, а боковые отверстия для крепления лопастей должны быть вертикальны друг над другом, на одной линии. Затем, через шайбы, закручиваем болты обратно. Излишки герметика убираем тряпкой.

Внутрь барабана помещаем лопасти (поз. 10). Снаружи, через отверстия в смесительном барабане и стойках лопасти, вставляем болты и устанавливаем шайбы, заворачиваем гайки. Просим Вас обратить внимание на то, что вершина центрального изгиба лопасти должна быть направлена в противоположную сторону направлению вращения смесительного барабана во время работы. Барабан смесительный при работе вращается против часовой стрелки, если смотреть на него со стороны загрузочного отверстия.

Пункт 7. Установить маховик (поз.8), совместив отверстия в маховике с отверстиями пластины расположенной на траверсе со стороны фиксатора. Вставить в совмещенные отверстия два болта (поз.3), установить шайбы (поз.9), завернуть две гайки (поз.8).

Проверить затяжку всех резьбовых соединений.

lzsom-rb.ru
