Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа.

Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60.

Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.
4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

1. якорная планка – это некий оцинкованная пластинка П-образной формы;
2. есть 2 направляющих усика, изготовленных из пластмассы;
3. запирающая вставная часть пластиковая;
4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50.

При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

• основа – шуруп с крючком;
• распорная составляющая – 2 планочки;
• фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

В свою очередь, имеет один весомый недостаток, а именно высокую цену. Однако дюбель молли для гипсокартона идеальный вариант!

Радикальные методы

Чтобы убрать трудноизвлекаемые дюбели, можно применить следующие способы:

• высверливание;
• растворение сильными кислотами.

Для высверливания понадобится мощная дрель, в которой есть защита от закусывания сверла. Это необходимо для защиты рук работника, так как остатки крепежа могут заклинить инструмент и нанести ему вред. Чтобы не усугубить повреждения, нужно действовать не спеша. Если повторное использование отверстия не планируется, то можно удалить только самые верхние части дюбеля, а оставшиеся повреждения заштукатурить или закрасить.

Как извлечь дюбель из стены, когда не извлекать его нельзя и требуется обязательное использование именно этого отверстия? Можно применить самый радикальный способ. Для этого при помощи кисти наносят концентрированный раствор серной кислоты на выступающие части дюбеля и оставляют на некоторое время. Кислота разрушает связи строительных растворов, растворяет окислы металлов, органический клей и краску

После такой обработки важно тщательно смыть остатки кислоты, так как она обладает токсичным действием. Работать нужно в средствах личной защиты (в респираторе) и в хорошо проветриваемом помещении

Особенности

Дюбель-крюк (его еще называют крючком или гвоздём) относят к крепежным средствам. Они широко применяются в строительно-монтажных работах. Используя эти изделия, можно зафиксировать детали монтажа абсолютно на любой поверхности – бетонной, каменной, гипсокартонной, кирпичной или деревянной.

Распорный элемент при монтаже имеет свойство расширяться в отверстии – именно эта часть стержня обеспечивает надежную фиксацию и крепление. А вот нераспорная часть не меняет свою форму.

Сегодня данный вид крепежного изделия очень популярен, а связанно это с рядом особенностей, которые присущи изделию:

• надежность;
• длительный срок эксплуатации;
• прочность;
• износостойкость;
• обеспечение прочного и стойкого соединения между элементами крепления.

Для изготовления таких дюбелей производитель использует только качественные и безопасные материалы с высокими физико-техническими параметрами.

В процессе производства подобных изделий задействованы следующие материалы.

Нейлон (полиамид). Это один из самых жестких и прочных материалов. Характеризуется стойкостью к деформации и вибрации, износостойкостью. Минусом данного материала является то, что крепеж, изготовленный из полиамида, не рекомендуется применять в морозную или дождливую погоду.

Помимо вышеперечисленных материалов, из которых изготавливают дюбель-крюки, стоит отметить еще один, который обладает самыми высокими техническими параметрами – металл. Для изготовления таких дюбелей используют нержавеющую или оцинкованную сталь. Именно металлический дюбель-крюк в предпочтении у потребителя. Связано это с тем, что он имеет большое преимущество перед аналогами за счёт своей способности выдерживать очень высокие нагрузки.

Дюбеля для гипсокартона

С особой внимательностью необходимо относиться к выбору и соответственно монтажу дюбелей для гипсокартона. Чтобы на гипсокартоне закрепить полку или шкафчик вам потребуются специальные дюбеля. Их выбор во многом будет зависеть от веса подвешиваемой конструкции. Если осуществить неверные расчеты, то существует большой риск, что конструкция попросту упадет.

Один из самых распространенных видов дюбелей это дюбель-пробка. Он состоит из двух частей, а именно из пробки и дюбеля соответственно. В большинстве случаев его применяют для креплений тех или иных предметов в бетонной стене. Распорная его часть состоит из нейлоновых трех секций. В секции хвоста располагается проходное отверстие. Именно оно значительно облегчает завинчивание, а также хороший ход шурупа в процессе его закручивания. Благодаря распиранию, которое осуществляется одновременно с трех сторон, обеспечивается надежное удержание дюбеля в стене. В некоторых случаях дюбель-пробку можно использовать и для крепления в гипсокартоне. Однако, как рекомендуют специалисты, лучше не рисковать. Хотя некоторые и считают дюбель-пробку универсальным крепежом, лучше всего использовать специальный дюбель-гвоздь. В целом же все специализированные дюбеля для гипсокартона имеют одно основное различие – гарпунный распорный принцип. Именно он обеспечивает качественное крепление конструкции. Все дюбеля для гипсокартона можно разделить на две группы:

1. Разжимающиеся.
2. Проходные.

Пружинный проходной

Прижимной проходной Молли

Проходные дюбеля практичны в тех случаях, когда крепление следует осуществить в потолке, например, при монтаже люстры. Пружинный проходной дюбель имеет металлический стержень с резьбой, пружинный механизм, а также складные стопорные крылья. В процессе его монтажа внутри гипсокартонной конструкции пружинный механизм раскрывается при воздействии на него стопорным крюком-крылом. Так образовывается надежное крепление. При этом другой конец пружинного дюбеля может иметь различную форму: в виде кольца, штанги, винта и т. п. На выбор формы непосредственно влияет предмет, который будет подвешиваться. Такой механизм практичен и в тех случаях, когда гипсокартон облицован керамической плиткой.

Дюбель саморез

Дюбель и саморез

Данный вид дюбеля для гипсокартона выполняется из двух разных материалов:

1. Нейлон марки ТТ22.
2. Металлический DRIVA.

Как правило, их используют в тех случаях, когда требуется осуществить крепление на однослойный или многослойный гипсокартонный лист. При этом он может иметь декоративное покрытие и изоляцию на внутренней стороне. Дюбель саморез имеет главное отличие между собой – это размер. Осуществляя его выбор, вам следует убедиться в том, что он не будет торчать с другой стороны. Что касается дюбель самореза DRIVA, то он производится из сплава алюминия и цинка. Примечателен тот факт, что для их крепления нет необходимости предварительно просверливать отверстие в гипсокартоне. Конец такого дюбеля оборудован собственным сверлом. Они очень легко вкручиваются в гипсокартон, обеспечивая надежное крепление. Они могут выдержать достаточно большой вес того или иного предмета. Сам же дюбель закручивается при помощи простой отвертки или шуруповерта.

Монтаж дюбеля, самореза

Дюбель зонтик

Своей формой напоминает зонт. Дюбель-зонтик обеспечивает надежный упор. Раскрывается он в пространстве за плитой. Особой популярностью пользуется для креплений предметов в потолке. Например, его можно использовать для крепления люстры. Чтобы его установить вам потребуется предварительно просверлить отверстие в гипсокартоне. Благодаря его полному раскрытию организовывается равномерное распределение нагрузки на всю площадь. Вот последовательность монтажа дюбель-зонтика:

Первым делом необходимо высверлить отверстие гипсокартонном потолке. Отверстие должно быть немного больше диаметра самого дюбеля
Это важное требование, так как в момент крепления есть риск повредить лист.
После следует закрутить дюбель в гипсокартон

Делать это нужно осторожно, чтобы последний виток не прокрутился в гипсокартоне.
На следующем этапе прикрепляется сам предмет, а образовавшееся отверстие возле крепежа можно замазать специальной замазкой
Желательно если это будет акриловая шпатлевка, так как она обладает резиновой основой, что предотвратит растрескивание.

«Быстрый монтаж»! Дюбель-гвоздь

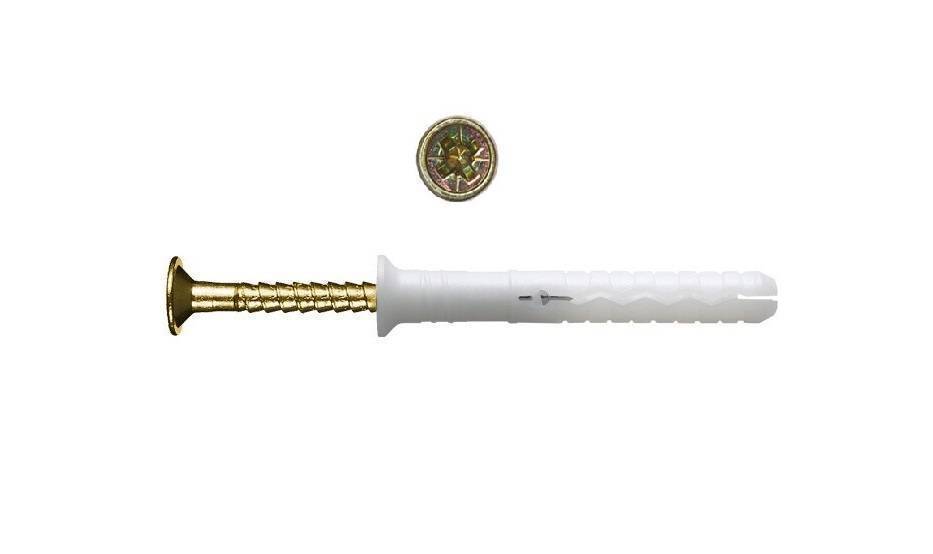

Дюбель-гвоздь

Дюбель-гвоздь имеет другое распространенное название «быстрый монтаж». Его популярность связана, главным образом, с тем, что для закрепления нет необходимости использовать отвертку и закручивать саморез. В данном случае все гораздо проще. Предварительно высверливается отверстие в кирпиче/бетоне, затем в него вставляется дюбель-гвоздь и забивается молотком. Монтаж тех или иных предметов на данный вид самореза выполняется очень быстро и легко. Где же используют его чаще всего?

Очень часто его применяют для монтажа плинтуса. В большинстве случаев плинтуса уже имеют необходимое количество отверстий. Отверстие следует сделать только в стене, на предварительно отмеченных местах

Очень важно то, что монтаж плинтусов с помощью дюбель-гвоздя очень удобен, быстр и прост. Когда все отверстия готовы, то в отверстия, имеющиеся на плинтусе, вставляется дюбель-гвоздь, который молотком забивается до самого бортика

Что касается размера, то для плинтусов лучше всего использовать дюбель-гвозди 6×40, а бур для сверления отверстия 6 мм. Лучше всего использовать дюбель с грибком. Потайная шляпка не обеспечит необходимой стабильности в отличие от грибка. Однако для пластиковых плинтусов достаточно будет и потайной шляпки.

С грибком

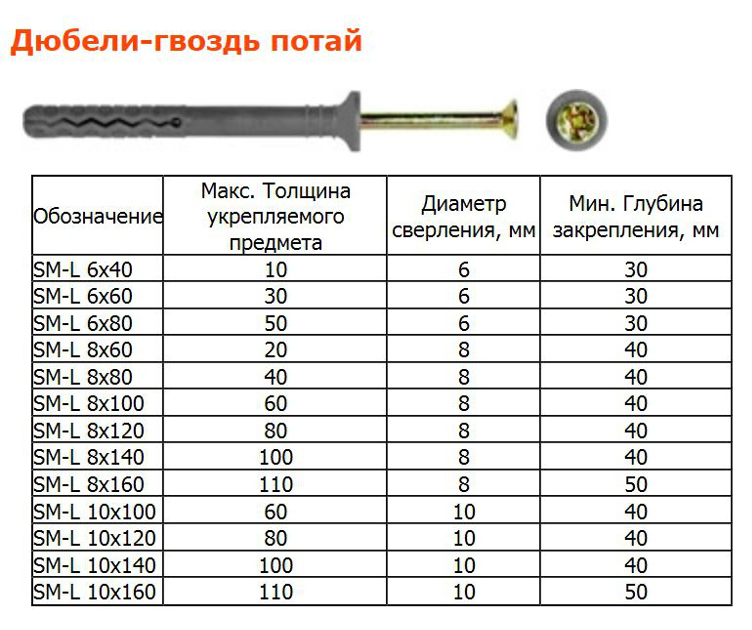

Следует отметить, что дюбель-гвоздь имеет разные виды и размеры. Как говорилось выше, дюбель-гвоздь имеет потайную шляпку и шляпку по форме грибка. У потайного – бортик небольшой, грибок в свою очередь прижимает значительно сильнее. Размеры дюбель-гвоздя такие:

• 6×40.
• 6×60.
• 6×80.
• 8×60.
• 8×80.
• 8×100.
• 8×120.

Размеры дюбель-гвоздя

Что касается выбора бура для сверления отверстия, то его следует выбирать непосредственно под диаметр и длину выбранного вами дюбель-гвоздя.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

• перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
• сверло соответствующего диаметра;
• клей, предназначенный для укладки керамической плитки;
• набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара)

Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции

После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп)
При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке
Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

• величина нагрузки – на дюбель, на поверхность, на конструкцию;
• характер нагрузки – стационарный, динамический;
• вид фиксации;
• характер материала – камень, бетон, кирпич, гипсокартон;
• конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:

• без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
• гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.

Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

• Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
• Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
• Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
• Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
• Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
• Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
• Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
• Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
• Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

• Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
• Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
• Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

Как демонтировать дюбель:

• Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
• Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
• Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
• Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
• Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
• Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта
Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Крепление уголками

Этот способ установки лаг сложно назвать правильным, но он вполне надежный и рабочий. Позволяет не «отбирать» нужную высоту у помещений. Крепление бруса к бетону происходит при помощи монтажных уголков. Уголки нужны солидные, из хорошей стали с просверленными отверстиями. Они располагаются с двух сторон от бруса, можно в шахматном порядке, можно одну напротив другой.

Закрепить лаги к бетонному полу можно уголками

Но выставить по уровню будет довольно проблематично. Придется повозиться. Сначала по линии закрепляют к полу уголки. Затем крепят брус по краям, выставляя по уровню. Потом выравнивают середину. И это сложнее всего. Скорее всего придется либо поднимать брус, либо придавливать его. Когда закрепите посередине, промежуточные выставить будет не так уж и сложно. Но это при условии, что брус ровный и не покрученый. Иначе сложности будут на каждом крепеже.

Когда выставили с одной стороны, можно уже ставить уголки с другой. Тут уже проблем нет

Важно только придать устойчивость. Уровень-то уже выставлен

Хотя контроль не помешает.

Выбор продукции

Существует несколько видов саморезов, которые отличаются друг от друга видом крепления, материалом и структурой. Выбор того или иного наименования зависит от ситуации и внешних воздействий, которые оказывают непосредственное влияние на крепежный элемент. Рассмотрим наиболее распространенные виды саморезов и сферу их применения.

Саморезы с дюбелями

Дюбель саморез для пенобетона с пластиковым кожухом

Это самый распространенный вид крепежа на строительном рынке — они выпускаются в виде саморезов с двумя типами резьбы и пластиковыми дюбелями. Наличие дюбеля объясняется тем, что просверленное дрелью отверстие в бетоне не способно обеспечить плотную фиксацию, без которой крепление не будет надежным. Пластиковый кожух выполняет функцию уплотнителя, который максимально сглаживает данное обстоятельство.

Если вы подбираете саморезы для газобетона, то крепления с дюбелем — это наиболее оптимальный вариант. Учитывая невысокую плотность вспененного материала, саморезы по газобетону без уплотнителя не смогут обеспечить должный коэффициент надежности.

Пластиковый кожух, повышает площадь контакта самореза со стеной, что особенно актуально в случае с бетоном пониженной плотности.

Существует два вида саморезов с дюбелем, которые отличаются друг от друга структурой резьбы.

Резьба елочка

• “Елочка”. Профиль “елочка” представляет собой не сообщающуюся резьбу, которая фиксируется в отверстии по принципу забивания гвоздей по бетону. Такой саморез после фиксации нельзя удалить посредством выкручивания, что существенно усложняет демонтаж. Однако их также не нужно закручивать – достаточно нескольких сильных ударов, что в некоторых случаях может существенно упростить процесс монтажа;
• Универсальный профиль. Данная продукция выглядит как обыкновенный саморез и монтируется соответсвующим образом. Шуруп просто вкручивается в дюбель, а при демонтаже – удаляется посредством выкручивания. Данный тип крепления несколько уступает в надежности предыдущему наименованию.

Схема крепления дюбеля

Размеры саморезов по бетону составляют от 3 – 6 мм по диаметру и от 12 до 220 мм по длине изделия. Шурупы с резьбой “елочка” могут быть более массивными по диаметру, но при этом несколько ограничены в длине.

Монтаж саморезов с дюбелями осуществляется в предварительно просверленные отверстия, которые должны соответствовать диаметру пластикового кожуха. Дюбель должен плотно входит в отверстие и не болтаться. После чего в него загоняется сам крепежный элемент.

Саморезы без дюбеля

Шурупы без дюбеля

Перед тем как закрутить саморез в бетон без дюбеля, необходимо просверлить отверстие специальным сверлом с диаметром 6 мм (диаметр нагелей составляет 7,5 мм). Только после этого шуруп вкручивается в отверстие посредством шуруповерта — переменная насечка расширит полость, а верхняя резьба зафиксирует саморез.

Шуруп с переменной резьбой

Данный тип крепления относится к стационарным решениям – перед тем как вкрутить саморез в бетон, необходимо точно определиться с его местонахождением, так как после фиксации, выкрутить крепеж будет уже нельзя.

Тип покрытия

В большинстве своем, саморезы для бетона изготавливаются из углеродистой стали, которая покрывается защитным слоем для защиты от коррозии. Исключение составляют шурупы из нержавеющей стали, однако их цена на порядок выше обычных аналогов.

Существует несколько вариантов защитного покрытия, среди которых следует выделить следующие:

Оцинкованные. Цинковый слой имеет характерный металлический серебряный блеск — это самое надежно антикоррозийное покрытие на сегодняшний день. Данную продукцию можно использовать как внутри помещения, так и снаружи;

Цинковое и оксидное покрытия

• Омедненные. Желтые шурупы покрыты медью или латунью – их использование ограничено внутренними работами;
• Оксидированные. Саморезы черного цвета подвергаются чернению, вследствие чего, на их поверхности образуется оксидная пленка, которая препятствует образованию ржавчины. Их можно использовать только в условиях с нормальной влажностью.

Немного о дюбелях

Дюбель гвоздь – что это такое, зачем нужен, основные характеристики и виды с фото.

Главная » Дом и сад » Дизайн интерьера »

Современный дюбель-гвоздь пришел на смену деревянным шкантам-чопикам, которые зачастую раскалывались на куски, рассыхались и плохо держались в несущей поверхности. Составной крепеж с распорной втулкой в разы ускоряет большинство монтажных работ, обеспечивая надежнейшее крепление мебели и других изделий.

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

• Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
• Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Материалом для гвоздей выступает высокопрочный сорт стали – В, ВК, КК 70 марки. Зачастую дюбели имеют антикоррозийное цинковое покрытие. Корпус изготавливают из полипропилена, полиэтилена и полиамида. Встречаются и металлические.

Обычный дюбель-гвоздь не используется для фиксации в пустотелом кирпиче, ячеистом бетоне и других аналогичных материалах, поскольку распорное тело его недостаточно развито и в таком материале не закрепляется. Однако специальные его модификации способны закрепляться даже на обшивке гипсокартонным листом.

Дюбель-гвоздь с потайным бортиком (фото)

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

• Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
• При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
• Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
• Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
• В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

• величина нагрузки – на дюбель, на поверхность, на конструкцию;
• характер нагрузки – стационарный, динамический;
• вид фиксации;
• характер материала – камень, бетон, кирпич, гипсокартон;
• конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

• Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида: без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
• гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.

Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

• Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
• Дюбель для газобетона – материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
• Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
• Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
• Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
• Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
• Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
• Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
• Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

• Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
• Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
• Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Материал поверхности для работы

Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.

Вес и размеры

Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

• Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
• Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

Обозначение	Диаметр отверстия, мм	Диаметр гвоздя, мм	Длина дюбеля, мм	Длина гвоздя, мм	Мин. глубина при сквозном монтаже	Макс. толщина прикрепляемого материала	Вес 1000 ши, кг
6*40	6.00	40	4	42	50	10	3,3
6*60	6.00	60	4	62	70	30	4,89
6*80	6	80	4	82	90	50	7,28
8*60	8	60	5	62	70	20	8,5
8*80	8	80	5	82	90	40	11,02
8*100	8	100	5	102	110	60	13,78
8*120	8	120	5	122	130	80	16,53
8*140	8	140	5	142	115	100	19,3
10*100	10	100	7	102	150	50	15,32

Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

Обозначение	Вес 1000 шт, кг
4,5*30	5,1
4,5*40	6,45
4,5*50	7,7
4,5*60	8,84

Далее будут рассмотрены технические характеристики дюбель-гвоздей.

Технические характеристики

ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

• Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
• Искривление стержня допускается в пределах: 0,1 мм при длине менее 50 мм;
• 0,15 мм при длине выше 50 мм.

Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.

На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.

Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.

Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.

Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.

Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.

Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

Особенности монтажа

Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

Кирпичи

Работа с полнотелым кирпичом проста и осуществляется чаще всего:

• в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
• из отверстия выдувают крошки и пыль. Можно использовать пылесос;
• забивают дюбель с помощью обычного молотка.

Бетон

Фиксация на бетон потребует другого инструмента:

• сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
• диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
• из отверстия удаляют пыль, молотком вбивают дюбель;
• забивают молотком или вкручивают гвоздь.

Гипсокартон

При креплении в гипсокартон понадобится большая осторожность:

• в материале делают отверстие нужного размера;
• вводят дюбель до упора, аккуратно постукивая молотком;
• вкручивают гвоздь отверткой или шуруповертом.

Керамическая плитка

При работе с керамической плиткой учитывается хрупкость материала:

• на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
• затем просверливают плитку и материал за ней с помощью дрели ударного действия;
• вставляют до упора дюбель и вкручивают гвоздь.

Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

Источник: stroyres.net

Особенности пластмассовых дюбель-гвоздей

Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

Достоинства крепежного элемента

Этот метиз обладает следующими положительными сторонами:

• возможность крепить различные предметы во всевозможных строительных материалах;
• относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
• гарантируется прочное закрепление за счет увеличивающихся усиков;
• довольно низкая цена в магазинах.

Особенности металлического дюбель-гвоздя

В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

Варианты крепления

Есть 2 метода, по которым производится крепление для кухонных шкафов. Выполнение монтажа осуществляется:

1. Одной линией, то есть расположение предмета крепежа является равноудаленным от потолка;

Считается самым распространенным видом размещения. Таким образом можно легко самостоятельно закрепить шкафчики.

Такой способ применяется намного реже, так как его реализация гораздо сложнее, чем линейная схема крепления.

Первый способ популярен тем, что для крепления кухонных шкафов можно использовать только свои собственные силы, не обращаясь к посторонней помощи.

Выбор варианта обусловлен количеством, размером и глубиной навесных шкафов.

Второй вариант присоединения предметов фиксации менее распространен среди обывателей. Все потому, что происходит использование крыши данной мебели как дополнительной поверхности.

Любая из предложенных вариаций отлично подойдет как к помещению с маленькой площадью, так и с большой.

А все из-за того что они не оказывают никакого влияния на наполненность либо компактность комнаты.

При выборе способа меняется лишь интерьер и дизайн.

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Особенности монтажа дюбель-гвоздей

При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

• Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
• Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
• При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

При работе с бетоном монтаж проводится следующим образом:

• Отмечается отверстие при помощи молотка или кернера.
• Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
• Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
• В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

Установка дюбель-гвоздя с использованием строительного пистолета

Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

Источник: stanok.guru

Какую крепежную фурнитуры выбрать под отдельные виды материала

Современные производители изготавливают мебель не только из ДСП, но и из других материалов.

Благодаря широкому ассортименту фурнитуры, выбрать крепежи можно под любой вид мебели

Таблица 6. Выбор крепежа исходя из материала мебели.

Материал	Описание
Стекло	Применяются такие крепежи как саморезы (по типу «быстрого монтажа»), которые вкручивают в стену. Обычно это тонкий саморез с пластиковой насадкой. Также крепежи могут иметь специальный клеевой состав и резиновую прокладку. Они обеспечивают фиксацию полок, стеклянных поверхностей, при этом покрытие мебели не повреждается. Стеклянные двери на тумбе можно установить, используя обычные мебельные петли.
Металл	Для соединения металлических деталей идеально подходят винтовые крепежи. Их можно фиксировать на стойке при помощи шуруповерта/дрели. Чтобы мебель не теряла эстетичный вид, шляпку крепежей можно закрыть заглушкой.
Пластик и ДСП	Для фиксации такой мебели можно использовать любые крепежи, которые предназначены для ДСП.

Виды, размеры дюбель-гвоздей.

Всего существует два основных вида дюбель-гвоздей.

Первый служит как крепление для ручного монтажа. Таким образом, этот вид крепления можно забить при помощи обычного молотка. Этот элемент имеет вид металлического гвоздя, в оболочку которого входит специализированный распорный элемент. При помощи него получается обеспечить надежное крепление.

Для того, чтобы установить такой вид гвоздя, понадобится:

• высверлить отверстие;
• вставить туда распорный элемент;
• забить гвоздь молотком.

Стоит обратить внимание, что этот вид крепления имеет в своей структуре распорный элемент в виде специального воротничка, который позволяет надежно закрепиться в отверстии, даже если отверстие сделано слишком глубоким.

Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела.

Существуют и другие под виды дюбель-гвоздей. Одно из самых популярных изготовлено из нержавеющей стали. Этот вариант гораздо экономичнее других и во многом, можно сказать, качественнее.

В зависимости от вида конструкции существуют и другие виды дюбель-гвоздей со своим основным предназначением и размером.

Некоторые моменты, которые стоит знать

Подобный вид специального крепёжного изделия, уже давно применяют в самых различных работах, где крепление становится необходимым процессом, согласно технологии. Ниже представлено несколько важных, учитываемых моментов:

Две основных детали, из которых состоит элемент – гвоздь и сам дюбель. Подобное соединение позволяет без разрушений провести крепление предметов к таким материалам как бетон, кирпич, камень.

Креплению поддаются и другие материалы, которые относят к полнотелым, обладающим высокой плотностью. Можно, в том числе, привести виды соответствующего крепежа, пригодные для монтажных процессов, где в качестве основных материалов соединения с основаниями служат ДВП, ДСП, гипсокартон.

Что касается длины, то она варьируется, начиная от 30 миллиметров. Самые длинные экземпляры достигают 160 миллиметров в длину. Именно такую разновидность дюбель-гвоздя используют для теплоизоляции. Широкая прижимающая шляпка дала повод к тому, что иногда такой дюбель называют тарельчатым.

Размеры дюбель-гвоздей в соответствии с видами.

Определившись с видом применения дюбель-гвоздя, нужно четко понимать, какой размер подойдет для той или иной конструкции. К примеру, размер 6х40 или же шестерка по первой цифре, идеален для крепления профиля. При этом нужно помнить, что если вы хотите закрепить таким дюбелем стену, например из шлакоблока, строго нужно придерживаться этого размера. Если вы выберете другие размеры дюбель-гвоздей, ваш элемент крепления не будет держаться в стене и упадет в отверстие.

Еще один размер дюбель-гвоздя применяется только для домов КПД. Это может быть 6 на 60 или 6 на 80. Его рекомендуется применять в домах, где стены и потолки без полостей. Выбирая эти размеры, никаких проблем с проваливанием дюбеля происходить не будет, и он надежно закрепится в стене или потолке.

Для ручного применения дюбель-гвоздя нужно обращать внимание на параметр глубины. Например, дюбель с размером 5 на 50 не допускает глубину сверления более 60 миллиметров. При этом нужно учитывать и максимальную нагрузку, толщину прикрепляемого материала.

Определить необходимые размеры дюбель-гвоздей достаточно просто. Условное обозначение отображает, что первая цифра – это диаметр крепления, а вторая — длина. Точно зная, для чего вы будете применять дюбель-гвоздь, вы можете определить, какой именно вам потребуется. На сегодняшний день промышленность выпускает несколько размеров дюбель-гвоздей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. При этом каждый из представленных размеров имеет свою максимальную нагрузку. Не нужно забывать и о толщине прикрепляемого материала, и такой параметр как длина оказывается очень полезным.

Источник: stalevarim.ru

Дюбель гвозди размеры таблица

Болты, анкеры или шины?

Чтобы крепления были надежными, а наполненный шкафчик не упал в самый неудачный момент, следует учесть материал изготовления стен и мебели. Тщательно продумайте тип крепления.

Как крепить и какая фурнитура наиболее оптимальна для кирпичной, бетонной, деревянной стены?

Для деревянной стены загородного дома оптимальным будет крепеж с помощью шурупов с потайной головкой из закаленного сплава. Наиболее эффективен монтаж саморезами с большим шагом и двухзаходной резьбой.

На бетонную и кирпичную основу полки лучше крепить при помощи дюбелей, пробок, металлических болтов, пластиковых крепежей. Укреплять фурнитуру в отверстиях после дрели можно гипсовым раствором.

Шурупы Молли или бабочки надежно закрепят навесную мебель в гипсокартонную стену.

Для открытых полок с небольшой нагрузкой, декора, подсветки можно использовать пластиковые дюбели-бабочки и дюбели-буры.

Подвесные системы хранения для посуды, продуктов, техники стоит крепить на классическую фурнитуру из металла. Например, можно купить обычные дюбели из прочного сплава либо молли (дюбель-бабочка в металлическом варианте).

Если невозможно добраться до стены сквозь обшивку, можно использовать деревянные бруски-закладки. Толщина закладного бруса должна быть равна толщине поперечного каркаса. Если эти цифры не совпадут, конструкция может деформироваться. Подгонку толщины бруса выполняют по образцу профиля. В качестве крепежной фурнитуры оптимален шуруп-бабочка из металла.

Крепление навесного предмета производится непосредственно к планке из брусков. Чтобы усилить несущую способность, применяют наибольшую длину планки: например, по ширине всего комплекта навесной мебели.

Самыми проверенными считаются два типа крепежа:

• монтажная рейка;
• классические болты и саморезы.

Клееный брус с дюбелями — Деревянное проектирование и строительство

• С DLT можно обрабатывать самые разные породы дерева. Здесь показаны панели из ели-сосны-пихты, пихты Дугласа, западного красного кедра и желтого кедра Аляски.

• На фото вверху: E3 Berlin, семиэтажное здание смешанного назначения, для полов и стен используется технология DLT.

• Пресс

  DLT на новом предприятии StructureCrafts в Абботсфорде, Британская Колумбия.

• T3 Офисное здание Миннеаполис.

• Элемент соединения на стыке стены / пола.

• Заклеивание швов OSB для временной защиты от атмосферных воздействий.

Новый массовый лесоматериал в Северной Америке

Лукас Эпп

Введение

Использование массивной древесины в качестве конструкционной системы в Северной Америке растет.Заменяя традиционные структурные системы, такие как бетон и сталь, эти сборные панели из массива дерева создают быстрый, чистый и экологичный метод строительства, не говоря уже об эстетичном. С недавними проектами, такими как 220 000 кв. Футов. Офисные здания T3 в Миннеаполисе и Атланте, конкурентоспособность массового производства древесины теперь демонстрируется в большом масштабе.

Dowel Laminated Timber (DLT), известный в Европе как dübelholz (буквально «шпонированная древесина»), представляет собой структурно эффективную и экономичную массовую деревянную панель, которую можно использовать для конструкций полов, стен и крыш.Во многом он похож на ламинированную древесину с гвоздями (NLT), но без гвоздей. Панели DLT — это единственный продукт из древесины, массовый 100% — по сути, они не требуют использования клея или гвоздей.

История массового производства древесины

Прежде чем подробно описывать DLT, важно понять NLT — старейший массовый лесной продукт, который уже более 150 лет используется в тяжелых деревянных конструкциях. Примеры есть в складских районах многих городов. Крупные производственные здания, такие как 500000 кв.футов, в восьмиэтажном здании Батлер-Билдинг (Миннеаполис, построенное в 1906 году) использовались спиленные стойки и балки с напольными панелями NLT для создания прочного каркаса.

NLT изготавливается из габаритных пиломатериалов, уложенных по краю — номинальные 3 ″, 4 ″, 6 ″, 8 ″, 10 ″ или 12 ″ доски, которые ламинированы и скреплены гвоздями. Обшивка из фанеры или OSB часто добавляется к верхней стороне, чтобы обеспечить структурную диафрагму. Эта система стала широко распространенной, что привело Национальную ассоциацию производителей пиломатериалов к созданию в 1916 году «Строительных зданий для лесопильных заводов» — иллюстрированного руководства по структурным и противопожарным деталям этих тяжелых деревянных конструкций.

Тяжелые деревянные конструкции перестали использоваться в основном в связи с промышленной революцией и появлением стали и бетона в качестве основных строительных материалов.

Однако это начинает меняться, поскольку строительная отрасль осознает важность устойчивого строительства. Дерево — единственный первичный структурный материал, который возобновляем и растет естественным образом.

Юлиус Наттерер, известный швейцарский инженер по деревообработке, повторно представил концепцию NLT (известную как brettstapel, буквально «сложенные элементы») в Европе в 1970-х годах.Наттерер рассматривал NLT как массовый лесной продукт, который мог производить кто угодно, и поощрял производство по всей Европе. Однако гвозди внутри NLT означали, что обработка этих панелей с ЧПУ была невозможна, а изготовление вручную было трудоемким.

История клееного бруса с дюбелями

В начале 1990-х годов DLT / dübelholz был разработан Алоисом Чоппом (Tschopp Holzbau) совместно с Пирмином Юнгом из Швейцарии. Они рассматривали этот продукт как продукт, превосходящий NLT / brettstapel во всех отношениях — в нем использовалось только дерево, он обрабатывался на станке с ЧПУ, а производство панели было возможно с помощью автоматизированного оборудования.Они приступили к созданию первой линии автоматизированного оборудования для DLT.

В Европе DLT — это хорошо известный и широко используемый массовый лесоматериал. Хотя оба продукта были разработаны примерно в одно время, CLT завоевала большую долю рынка в Европе, поскольку крупные производители клееного бруса рассматривали CLT как клееный продукт, который будет легко расширяться. DLT оставалась сферой более мелких производителей — крупнейший производитель производит около 15 000 млн. ³ штук в год. Интересно, однако, что DLT часто дешевле, чем CLT в Европе, и вызывает больший интерес, поскольку DLT на 100% состоит из древесины.

Последние большие и высокие деревянные здания в Европе использовали DLT в качестве напольных и стеновых панелей (E3, Берлин). В Европе существует более 15 производителей DLT, в основном в Швейцарии, Германии и Австрии.

DLT в Северной Америке

В 2017 году компания StructureCraft установила первый завод по производству DLT в Северной Америке. Эта высокопроизводительная, полностью автоматизированная линия машинного оборудования DLT является самой быстрой и крупнейшей в мире и предназначена для вывода на быстрорастущий рынок Северной Америки нового конкурентоспособного по цене массового лесоматериала.

DLT Производство

Панели

DLT изготавливаются из пиломатериалов хвойных пород, уложенных друг на друга так же, как доски NLT, но соединяются трением друг с другом с помощью дюбелей из твердой древесины вместо гвоздей. Дюбели удерживают каждую доску рядом, образуя более жесткое и прочное соединение, чем гвозди в NLT. Каждая пластина платы в панели DLT соединена пальцами, что создает более жесткую и прочную панель, чем NLT, поскольку исключает сращивания платы и стыковые соединения, которые характерны для NLT.

Панели

DLT могут обрабатываться на станках с ЧПУ, в отличие от панелей NLT (из-за гвоздей).Это создает панель с высокими допусками, которая также может содержать предварительно интегрированный электрический кабелепровод и другие участки обслуживания.

Панельные строительные элементы

Панели

DLT изготавливаются заводским способом размером до 12 футов в ширину и 60 футов в длину. Каждая панель пропускается через строгальный станок для обеспечения точных размеров и строгания поверхности. Сборные панели могут быть обработаны на заводе с помощью герметиков или красителей.

Возможности отделки и геометрические формы

DLT — это универсальный продукт, который, естественно, создает уникальную эстетику на открытой поверхности панели.Каждая пластина проходит через формовочную машину, что означает, что можно получить множество различных профилей, от выемок и выступов до плавных кривых.

Изогнутые панели DLT могут быть созданы путем фрезерования пользовательских профилей в каждую пластину, создавая гибкую панель, которая, как гармошка, может вмещать изгибы, перпендикулярные направлению пролета панели. Радиус этих изгибов ограничен только жесткостью на изгиб дюбелей, которые расположены в центре панели. Эти панели сначала создаются плоскими, а затем изгибаются на месте.

Рифленые панели (например, 2 × 4-2 × 6-2 × 4) могут создавать уникальную эстетику потолка, если открыты, и позволяют прокладывать электрические кабелепроводы или спринклеры в зазорах.

Акустические профили, уникальные для DLT как массового деревянного изделия, могут быть встроены непосредственно в нижнюю поверхность панели. Это может помочь дизайнеру достичь акустических целей, сохраняя при этом открытую древесину и позволяя использовать самые разные варианты отделки поверхности.

Любая порода древесины, включенная в Международный строительный кодекс (IBC) и упоминаемая Национальная проектная спецификация (NDS) для деревянного строительства, может использоваться в DLT, поскольку требуется только указанная прочность и жесткость для каждого слоя.Полномасштабное панельное тестирование не требуется для определения структурных характеристик — существенное преимущество DLT как продукта.

Структурные характеристики

В качестве настила пола или крыши DLT представляет собой высокоэффективную конструкционную панель. Подобно NLT или GLT (клееный брус на плоской поверхности), все древесное волокно проходит в направлении пролета. Это обеспечивает наиболее эффективное использование материала для напольных и кровельных систем, которые обычно имеют односторонний пролет между балками или стенами.

С точки зрения конструкции, каждая отдельная пластина проходит между опорами, что означает простой расчет жесткости и прочности панели.Структурный дизайн каждой ламинированной панели регулируется CSA O86 и NDS, а также применимыми правилами классификации. Пиломатериалы с конструктивным соединением пальцев используются для пролетов длиной более 20 футов, что означает, что для более длинных панелей не требуется снижения прочности или жесткости. Это большое преимущество по сравнению с традиционным NLT, где стыковые соединения в ламинате требуют снижения прочности и жесткости панели на 20-30% (см. Руководство по проектированию ламинированной древесины , таблица 4.1 и IBC 2015 2306.1.4).

Единый строительный кодекс (предшественник IBC) признал ламинированный настил с 1927 года, а NBC — с момента его первой публикации в 1941 году. Требование минимального скрепления плит вместе гарантирует, что панель действует как элемент, а не как отдельные доски. Дюбели из твердой древесины диаметром 3/4 дюйма в DLT могут создавать такую ​​же межслойную прочность на сдвиг между досками, что и первоначальные требования к гвоздям за 20 пенсов, указанные в IBC.

Пиломатериалы, рассчитанные на машинное напряжение, могут использоваться для увеличения прочности и жесткости панели.

Мембраны и стенки сдвига

Обшивка из фанеры или OSB поверх панели придает стойкость к сдвигу панелям DLT для использования в качестве структурных мембран в полах и стенах. Обшивка также позволяет производить простые соединения панелей с помощью гвоздей с помощью полос фанеры. Прочность на сдвиг обшивки, нанесенной поверх панелей DLT, может быть рассчитана как для типичной фанерной диафрагмы, прибитой гвоздями, в соответствии с CSA O86 11.5 или Специальными проектными положениями для защиты от ветра и сейсмических воздействий (SDPWS) 4.2.7.1.

Несущие стенки

Панели

DLT могут использоваться в качестве несущих стен с выступом DLT с обеих сторон, либо с одной или двумя стенками для защиты от сдвига.

Двухсторонний пролет

Меньшие двухсторонние пролеты или консоли со слабой осью (до двух-трех футов консолей или четырех-шести футов простых пролетов) могут быть достигнуты в панелях DLT с помощью винтовой арматуры внутри панели. Винтовое усиление консоли со слабой осью может быть спроектировано с использованием аналогии со стойкой и стяжкой для проектирования угловых срезных и компрессионных винтов, а также с использованием фанерной оболочки в качестве натяжного фланца.

Консоли малой оси большего размера могут быть получены с использованием стальных или деревянных выносных опор, установленных наверху панели или с выемками в верхней части панели.

Детализация влажности

При детализации панелей DLT дизайнеры должны учитывать движение влаги — древесина расширяется перпендикулярно волокну при увеличении содержания влаги. Включение небольших промежутков между панелями эффективно решает эту проблему. Конструкция T3 Minneapolis имела плиту пола шириной 220 футов, которая выдерживала и снег, и дождь во время строительства зимой.Зазор между панелями эффективно справлялся с расширением панелей во время строительства, и не было проблем с повреждением из-за влаги или необходимыми ремонтными работами. Ключевым моментом является детализация механизма и возможность высыхания панелей после того, как они намокнут.

Использование обшивки OSB с предварительно нанесенным влагостойким верхним покрытием и проклеенными швами является новым решением этой проблемы. Наряду с обеспечением пути для воды, отводящейся от плиты пола, эта стратегия обеспечивает значительную защиту от влаги и значительно снижает расширение панелей.

Если между панелями предусмотрен зазор, он может быть впоследствии заполнен пиломатериалами или сохранен для создания визуального разграничения между панелями, как это было в здании Т3. С точки зрения противопожарной защиты зазор между панелями не является проблемой, если используется сплошной верхний слой или фанерный шлиц. Подобно фанерному шлицу между панелями CLT, этот сплошной слой предотвращает движение воздуха между этажами, обеспечивая тем самым однонаправленное развитие обугливания (NLT Guide 3.3.2). По этой причине местные власти, обладающие юрисдикцией (AHJ) для здания T3, приняли постоянные зазоры между панелями NLT.

Огнестойкость

DLT можно использовать во всех типах горючих конструкций. С точки зрения пожара, DLT ведет себя так же или лучше, чем NLT.

И Национальный строительный кодекс Канады (NBCC), и IBC признают NLT и предоставляют рекомендации как по конструктивному, так и по противопожарному проектированию. Никаких стандартов на конкретный продукт не требуется, поскольку конструкция каждого элемента ламинирования регулируется строительными нормами. Он устойчив к возгоранию и уже давно отвечает требованиям строительных норм Северной Америки для тяжелой древесины.NLT можно использовать во всех типах горючих конструкций.

Огнестойкость массивных деревянных панелей теперь широко доказана — обугливание, образовавшееся во время пожара, создает слой самозащиты. Исследование, недавно проведенное компанией FPInnovations, показало, что панель пола 2 x 8 NLT с бетонным покрытием может обеспечить трехчасовую огнестойкость при полной нагрузке (Osborne, 2015).

Огнестойкость, присущая массивной древесине, устраняет необходимость во вспучивающихся покрытиях и подвесных потолках, которые потребовались бы для стальной конструкции, позволяя древесине выступать в качестве постоянного перекрытия.

Акустика

Как и в случае со всеми деревянными системами из массивной древесины, важно учитывать акустическое разделение между деревянными стенами и полом, которое может быть достигнуто за счет соответствующей детализации. Акустический мат следует использовать в застройках пола без опускающегося потолка.

Вибрация и

Древесно-бетонные композиты с DLT

Жесткость массивных деревянных панелей важна для длиннопролетных систем перекрытий, и, как видно из Таблицы 1, необходимая толщина панели часто определяется учетом вибраций пола.

Бетонное покрытие часто требуется для акустических характеристик, и это покрытие можно сделать композитным с панелями DLT для увеличения жесткости панели. В Европе используется множество различных техник создания комбинированного действия между DLT и бетонным покрытием, в том числе:

• Винты с полной резьбой, наклоненные в направлении потока сдвига

• Фрезерованные выемки в панели DLT, непрерывные перпендикулярно направлению пролета

• Использование DLT с канавками, с загнутыми вверх канавками, чтобы бетонная поверхность текла между более высокими слоями

СВОДКА

Dowel Laminated Timber — это еще один шаг вперед в массовом строительстве из древесины, позволяющий создать 100-процентную деревянную панель, которую можно обработать на станке с ЧПУ и включить акустическую обработку в открытый деревянный потолок.Благодаря своей эффективности, эстетике и рентабельности DLT будет способствовать развитию деревянного строительства.

DLT также расширяет спектр вариантов массивной древесины, доступных в Северной Америке, и поддерживает тенденцию к сборному производству как будущему строительного строительства.

Список литературы

• Двунациональный совет по пиломатериалам хвойных пород. 2017.
Ламинированная древесина с гвоздями — Руководство по проектированию и строительству для США и Канады, версия 1.0.

• E3 Берлин, www.proholz.at/zuschnitt/33/lueckenfueller-mit-distanz

• Осборн, Линдей (FPInnovations).2015.
«Огнестойкость длиннопролетных композитных перекрытий
Древесно-бетонные перекрытия»

Лукас Эпп, инженер-инженер, возглавляет технический отдел StructureCraft, а также является соавтором отраслевых руководств, включая недавно опубликованное NLT Design and Construction Guide. С ним можно связаться по адресу [email protected] или (604) 313-2526.

Деревянные дюбели и дюбели в Сент-Луисе

Дюбели представляют собой цилиндрические стержни, похожие на куски дерева, которые можно использовать в ремесленных и деревообрабатывающих проектах в качестве осей, опорных стержней и колышков.Они доступны в различных длинах и диаметрах, а также в некоторых индивидуальных формах или с другими индивидуальными функциями. Дюбели обычно доступны из множества различных пород дерева, а тип древесины и требуемая толщина будут зависеть от области применения и множества других факторов. Некоторые плотники делают свои собственные дюбели, но большинство покупают готовые дюбели, поскольку у поставщиков пиломатериалов и деревообрабатывающих магазинов обычно есть много различных типов деревянных дюбелей.

Чаще всего деревянные дюбели используются для надежного соединения нескольких деревянных частей без использования гвоздей или шурупов.Дюбели могут использоваться для этой цели производителями краснодеревщика, мебели, игрушек, инструментов и в некоторых других отраслях промышленности.

Компания St. Charles Hardwoods может поставить деревянные дюбели всех размеров и длины. Мы можем даже изготовить детали по индивидуальному заказу в соответствии с вашими требованиями. Если вы хотите ознакомиться с нашим ассортиментом дюбелей или вы хотите приобрести любой тип дюбелей, которые мы продаем, посетите наши магазины в районе Сент-Луис сегодня!

Типы поставляемых деревянных дюбелей

Как ведущий поставщик пиломатериалов, обслуживающий компанию St.Район Луи, Сент-Чарльз Хардвуд производит широкий ассортимент стандартных размеров дюбелей на нашем лесопильном заводе. Например, у нас есть деревянные дюбели разного диаметра, длины и разновидности. Сюда входят:

• Дюбели диаметром от 1/4 дюйма до 2 дюймов
• Дюбели длиной 3, 4, 5 и более футов.
• Деревянные дюбеля из ряда уникальных пород дерева, таких как вишня, береза, ясень, тополь, орех, белый дуб, красный дуб, твердый клен и мягкий клен
• Дюбели, дюбели и мебельные дюбели
• Дюбели различных стилей, такие как рифленые или спирально-рифленые, предварительно приклеенные или простые, а также метрические или дробные дюбели

Получите индивидуальные деревянные дюбели для ваших конкретных потребностей

Мы также предлагаем деревянные дюбеля на заказ любого размера, стиля и вида.Выбирая дюбеля из твердых пород древесины St. Charles, вы получаете качественные детали, которые можно настроить в соответствии с вашими потребностями. Например:

• Наши дюбели могут быть отрезаны до желаемой длины.
• Наши дюбели могут быть обработаны нетоксичными морилками и красками.
• Мы можем сделать концы закругленными, заостренными, просверленными, скошенными, скошенными, с шипами, конусами или с обжимными кольцами.
• Валы могут иметь прорези, борта, поперечные отверстия, канавки или подгоняться под нужный диаметр.

Преимущества использования деревянных дюбелей в деревообработке

Дюбельные соединения имеют ряд преимуществ по сравнению с другими типами соединений. Например, при использовании деревянных дюбелей стыки почти не видны. В большинстве случаев на ножках стола, стенках шкафа и ножках стульев видны только тонкие стыки клея. По этой причине они широко используются в мебельной промышленности на протяжении многих веков. Кроме того, поскольку дюбельные соединения просты в использовании, они также могут снизить затраты на сборку и время, необходимое по сравнению с использованием других методов

Еще одно преимущество — сила.Установочные стержни и штифты могут выдерживать большие нагрузки. Прочные, длинные волокна древесины позволяют дюбелям выдерживать сильные боковые нагрузки. После нанесения клея и отверждения стыка удалить стык будет практически невозможно.

Свяжитесь с St. Charles для получения деревянных дюбелей сегодня

Если вы хотите узнать больше о наших деревянных дюбелях или увидеть наш полный ассортимент дюбелей, которые у нас есть на складе, посетите один из наших магазинов древесины лиственных пород в районе Сент-Луис.Мы с нетерпением ждем возможности начать с вами дела и на долгие годы стать вашим предпочтительным поставщиком деревообрабатывающей продукции.

Долговечная мебель — секрет того, как сделать ее долговечной

В чем секрет нашей долговечной мебели?

Один проверенный временем принцип устойчивого развития дает нам простой способ понять ответ на этот вопрос.

Когда люди думают об устойчивом развитии, они часто думают об очевидных вещах, таких как повторное использование и переработка деталей, обеспечение вашей работы возобновляемой энергией, нулевое количество отходов и производство нетоксичных продуктов.

Конечно, все они действительны и важны.

Простой секрет устойчивости

Но есть древний элемент устойчивости, который многие люди упускают из виду. Можно даже сказать, что это изначальный принцип устойчивости.

Конечно, я говорю о прочности. Создавайте продукты, которые служат действительно долго! Это суть устойчивой практики. Простой.

Легко забыть, что идеал устойчивости возник в результате непредвиденных и неблагоприятных воздействий нашей культуры массового производства одноразового мусора.До индустриализации и современной эпохи большинство продуктов, особенно мебель, производились на протяжении нескольких поколений.

Мебель массового производства, срок службы которой составляет всего 10-15 лет, — явление очень недавнее.

Все в семье

Если подумать, я пишу эту статью, сидя за блестящим партом из твердых пород дерева, который мой отец построил в своем классе деревообработки в средней школе в 1960… почти 60 лет назад!

В таком случае моя двухлетняя дочь возьмет его с собой, когда вырастет и переедет.

Я имею в виду именно такую ​​устойчивость.

И это одна из причин, почему мы создаем такую ​​прочную мебель из твердых пород дерева. Долговечность — краеугольный камень нашей практики устойчивого развития.

Вот еще один убедительный пример долговечной мебели.

В Университете Мэриленда все еще находится в интенсивной ротации мебель, которую мы установили 35 лет назад. Он отлично выглядит и отлично работает. Но история на этом не заканчивается.

Вскоре после установки в UMD основатель DCI Генри Кобер подарил своей сестре рабочий стол UMD для ее дочери.В конце концов, указанная дочь пошла в колледж, затем в медицинскую школу, а теперь она доктор.

Она передала парту своей дочери, недавно окончившей колледж. С тех пор он перешел к одному из младших кузенов, который использует его сегодня.

Как мы создаем такую ​​долговечную мебель

Так как же нам создать такую ​​экологичную и долговечную мебель?

Одним из краеугольных камней создания долговечной мебели является строительство. Какие материалы вы используете и как вы их соединяете?

Последние 40 с лишним лет наши местные мастера использовали проверенные временем методы для изготовления мебели из твердых пород дерева.

Да, наша фабрика сегодня действительно укомплектована современным оборудованием и отделочным оборудованием, но вот в чем дело.

Мы не упускаем из виду старинное мастерство, благодаря которому наша мебель прослужит десятилетия.

Что именно это означает?

С одной стороны, мы используем столярные технологии, чтобы делать невероятно прочные шкафы с 25-летней гарантией.

Этот вид столярных изделий легко превосходит по прочности рамно-винтовые конструкции, используемые некоторыми производителями.

Но не верьте мне на слово. Давайте рассмотрим два основных столярных метода, которые мы используем при изготовлении нашей мебели, и выясним, почему они обеспечивают прочность и долговечность нашей продукции.

Столярные изделия с двойными дюбелями

Столярные изделия с двойными дюбелями из твердых пород дерева — это основной метод строительства, который мы используем здесь, в DCI. Вот как в «Руководстве по шкафу» описывается дюбельный шов.

Дюбель — еще один качественный вид столярной техники по дереву.В нем не используются гвозди, шурупы или скобы, которые часто выходят из строя и представляют потенциальную угрозу безопасности. Дюбельный шов выглядит так же, как и «ласточкин хвост», но стоит дешевле.

Закрепляем дюбельные швы клеем и саморезами. Почему мы используем столярные изделия из дюбелей?

По нескольким причинам.

Это чистый стык

Как указано в приведенной выше цитате, дюбели не требуют дополнительного оборудования — скоб, шурупов или гвоздей, которые могут испачкать поверхность дерева. Мы предпочитаем использовать винты для дальнейшего укрепления стыка, чтобы мебель прослужила дольше.

Очень прочный

Еще одна причина, по которой мы используем дюбели, заключается в том, что это один из самых прочных, если не самый прочный сустав. Хотя он очень прочный, некоторые говорят, что он не такой прочный, как паз и шип.

Это расхожее мнение.

Однако некоторые люди обнаружили, что столярные изделия из дюбелей прочнее, чем врезные и шиповые. Стив Моррис на веб-сайте Canadian Woodworking and Home Improvement провел обширный тест, сравнивая различные суставы.

Удивительно, но дюбель оказался явным победителем с точки зрения самого прочного соединения. Стив пишет:

Результаты испытаний показывают, что дюбели — самый надежный метод для создания такого типа соединения. Дюбельный шов из массива дуба разрушился при среднем давлении 650 фунтов, паз и шип сломался при 500 фунтах, а печенье — при 325 фунтах. Колебания давления при отказе были менее 5 процентов.

Некоторые производители мебели для общежитий используют для стыков только гвозди, шурупы и клей.Хотя это может обеспечить быструю сборку, это дает продукт значительно худшего качества, который не прослужит долго и не выдержит жестких требований общежития колледжа или университета.

Столярные изделия «ласточкин хвост»

Мы также используем столярные изделия «ласточкин хвост» в наших шкафах. Все наши ящики полностью согласованы. Что это обозначает?

Вот описание столярных изделий типа «ласточкин хвост» от SFGate.

Обычно можно увидеть соединения типа «ласточкин хвост», соединяющие передние панели ящиков с боковыми стенками. Набор штифтов вырезается так, чтобы выходить из конца одной доски и соединяться с набором хвостовиков, вырезанных в конце соседней доски.В результате получается чрезвычайно прочный сустав, который сопротивляется разрыву. После приклеивания штифты и хвостовики трапециевидной формы надежно закрепляются без использования гвоздей или другого армирования.

Хотя соединения «ласточкин хвост» скрыты, они красивы и отражают истинное искусство деревянных изделий. А с точки зрения устойчивости они служат веками!

Хотите невероятно прочную мебель?

Итак, это дает вам краткий обзор нашего подхода к строительству.

Мы производим всю нашу мебель с учетом прочности и долговечности, используя лучшую и самую прочную твердую древесину. Это отличительные черты качества. Они также представляют собой суть устойчивости.

Хотите прочную мебель, которая прослужит минимум 25 лет? Это наша гарантия. Но правда в том, что наша мебель, вероятно, прослужит намного дольше, что сэкономит вам деньги и время.

(Фотографии через Flickr CC: J Jongsma, Sam Wilson, Fabio Battistetti)

PowerPoint Presentation

% PDF-1.5 % 1 0 obj > / Метаданные 4 0 R / ViewerPreferences 5 0 R >> эндобдж 6 0 obj / Создатель / rgid (PB: 323291310_AS: 596152613347328 @ 1519145267382) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > поток Microsoft® PowerPoint® 2016

PowerPoint Presentation

Кроуфорд, Дэвид

Microsoft® PowerPoint® 20162016-09-21T15: 44: 32 + 02: 002016-09-21T15: 44: 32 + 02: 00uuid: 8041FF94-B54A-4687- 9469-10AAF462F95Auuid: 8041FF94-B54A-4687-9469-10AAF462F95A конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > / XObject> / Шрифт> >> / MediaBox [0 0 540 720] / Аннотации [170 0 171 0 172 р. 173 0 174 р. 175 0 176 р. 177 0 178 р. 179 р.] / Содержание 180 0 руб. / StructParents 0 / Родитель 2 0 R >> эндобдж 8 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 190 0 руб. / Группа> / Вкладки / S / StructParents 0 >> эндобдж 9 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 192 0 руб. / Группа> / Вкладки / S / StructParents 1 >> эндобдж 10 0 obj > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 193 0 руб. / Группа> / Вкладки / S / StructParents 2 >> эндобдж 11 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 197 0 руб. / Группа> / Вкладки / S / StructParents 3 >> эндобдж 12 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 198 0 руб. / Группа> / Вкладки / S / StructParents 4 >> эндобдж 13 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 203 0 руб. / Группа> / Вкладки / S / StructParents 5 >> эндобдж 14 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 208 0 руб. / Группа> / Вкладки / S / StructParents 6 >> эндобдж 15 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 212 0 руб. / Группа> / Вкладки / S / StructParents 7 >> эндобдж 16 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 215 0 руб. / Группа> / Вкладки / S / StructParents 8 >> эндобдж 17 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 220 0 руб. / Группа> / Вкладки / S / StructParents 9 >> эндобдж 18 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 225 0 руб. / Группа> / Вкладки / S / StructParents 10 >> эндобдж 19 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 228 0 руб. / Группа> / Вкладки / S / StructParents 11 >> эндобдж 20 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 229 0 руб. / Группа> / Вкладки / S / StructParents 12 >> эндобдж 21 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 232 0 руб. / Группа> / Вкладки / S / StructParents 13 >> эндобдж 22 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 234 0 руб. / Группа> / Вкладки / S / StructParents 14 >> эндобдж 23 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 236 0 руб. / Группа> / Вкладки / S / StructParents 15 >> эндобдж 24 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 238 0 руб. / Группа> / Вкладки / S / StructParents 16 >> эндобдж 25 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 243 0 руб. / Группа> / Вкладки / S / StructParents 17 >> эндобдж 26 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 244 0 руб. / Группа> / Вкладки / S / StructParents 18 >> эндобдж 27 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 246 0 руб. / Группа> / Вкладки / S / StructParents 19 >> эндобдж 28 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 247 0 руб. / Группа> / Вкладки / S / StructParents 20 >> эндобдж 29 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 248 0 руб. / Группа> / Вкладки / S / StructParents 21 >> эндобдж 30 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 253 0 руб. / Группа> / Вкладки / S / StructParents 22 >> эндобдж 31 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 255 0 руб. / Группа> / Вкладки / S / StructParents 23 >> эндобдж 32 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 264 0 руб. / Группа> / Вкладки / S / StructParents 24 >> эндобдж 33 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 265 0 руб. / Группа> / Вкладки / S / StructParents 25 >> эндобдж 34 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 268 0 руб. / Группа> / Вкладки / S / StructParents 26 >> эндобдж 35 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 271 0 руб. / Группа> / Вкладки / S / StructParents 27 >> эндобдж 36 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 272 0 руб. / Группа> / Вкладки / S / StructParents 28 >> эндобдж 37 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 273 0 руб. / Группа> / Вкладки / S / StructParents 29 >> эндобдж 38 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 274 0 руб. / Группа> / Вкладки / S / StructParents 30 >> эндобдж 39 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 275 0 руб. / Группа> / Вкладки / S / StructParents 31 >> эндобдж 40 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 276 0 руб. / Группа> / Вкладки / S / StructParents 32 >> эндобдж 41 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 278 0 руб. / Группа> / Вкладки / S / StructParents 33 >> эндобдж 42 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 283 0 руб. / Группа> / Вкладки / S / StructParents 34 >> эндобдж 43 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 285 0 руб. / Группа> / Вкладки / S / StructParents 35 >> эндобдж 44 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 287 0 руб. / Группа> / Вкладки / S / StructParents 36 >> эндобдж 45 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 290 0 руб. / Группа> / Вкладки / S / StructParents 37 >> эндобдж 46 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 291 0 руб. / Группа> / Вкладки / S / StructParents 38 >> эндобдж 47 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 296 0 руб. / Группа> / Вкладки / S / StructParents 39 >> эндобдж 48 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 297 0 руб. / Группа> / Вкладки / S / StructParents 40 >> эндобдж 49 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 298 0 руб. / Группа> / Вкладки / S / StructParents 41 >> эндобдж 50 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 299 0 руб. / Группа> / Вкладки / S / StructParents 42 >> эндобдж 51 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 302 0 руб. / Группа> / Вкладки / S / StructParents 43 >> эндобдж 52 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 304 0 руб. / Группа> / Вкладки / S / StructParents 44 >> эндобдж 53 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 305 0 руб. / Группа> / Вкладки / S / StructParents 45 >> эндобдж 54 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 306 0 руб. / Группа> / Вкладки / S / StructParents 46 >> эндобдж 55 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 313 0 руб. / Группа> / Вкладки / S / StructParents 47 >> эндобдж 56 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 314 0 руб. / Группа> / Вкладки / S / StructParents 48 >> эндобдж 57 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 316 0 руб. / Группа> / Вкладки / S / StructParents 49 >> эндобдж 58 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 318 0 руб. / Группа> / Вкладки / S / StructParents 50 >> эндобдж 59 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 320 0 руб. / Группа> / Вкладки / S / StructParents 51 >> эндобдж 60 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 322 0 руб. / Группа> / Вкладки / S / StructParents 52 >> эндобдж 61 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 324 0 руб. / Группа> / Вкладки / S / StructParents 53 >> эндобдж 62 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 325 0 руб. / Группа> / Вкладки / S / StructParents 54 >> эндобдж 63 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 330 0 руб. / Группа> / Вкладки / S / StructParents 55 >> эндобдж 64 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 332 0 руб. / Группа> / Вкладки / S / StructParents 56 >> эндобдж 65 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 334 0 руб. / Группа> / Вкладки / S / StructParents 57 >> эндобдж 66 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 336 0 руб. / Группа> / Вкладки / S / StructParents 58 >> эндобдж 67 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 338 0 руб. / Группа> / Вкладки / S / StructParents 59 >> эндобдж 68 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 339 0 руб. / Группа> / Вкладки / S / StructParents 60 >> эндобдж 69 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 340 0 руб. / Группа> / Вкладки / S / StructParents 61 >> эндобдж 70 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 341 0 руб. / Группа> / Вкладки / S / StructParents 62 >> эндобдж 71 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 343 0 руб. / Группа> / Вкладки / S / StructParents 63 >> эндобдж 72 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 344 0 руб. / Группа> / Вкладки / S / StructParents 64 >> эндобдж 73 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 346 0 руб. / Группа> / Вкладки / S / StructParents 65 >> эндобдж 74 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 347 0 руб. / Группа> / Вкладки / S / StructParents 66 >> эндобдж 75 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 349 0 руб. / Группа> / Вкладки / S / StructParents 67 >> эндобдж 76 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 350 0 руб. / Группа> / Вкладки / S / StructParents 68 >> эндобдж 77 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 353 0 руб. / Группа> / Вкладки / S / StructParents 69 >> эндобдж 78 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 354 0 руб. / Группа> / Вкладки / S / StructParents 70 >> эндобдж 79 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 355 0 руб. / Группа> / Вкладки / S / StructParents 71 >> эндобдж 80 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 357 0 руб. / Группа> / Вкладки / S / StructParents 72 >> эндобдж 81 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 358 0 руб. / Группа> / Вкладки / S / StructParents 73 >> эндобдж 82 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 359 0 руб. / Группа> / Вкладки / S / StructParents 74 >> эндобдж 83 0 объект > / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт 364 0 R >> / MediaBox [0 0 720 540] / Содержание [365 0 R 366 0 R] / Группа> / Вкладки / S / StructParents 75 / Аннотации [367 0 R] >> эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > поток xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

Дюбель-шуруп | Двусторонние винты | Дюбель столярный

Запрос цены
Свяжитесь с нами
Дюбель, сталь, цинк

Дюбель-винты — это крепежные детали без головки с отстающей резьбой на обоих концах.Дюбельные винты предназначены для вставки в предварительно просверленное пилотное отверстие. Конец деревянной резьбы выполнен в виде конуса, который продет до тупого конца. Дюбель-шурупы используются в качестве крепежа для соединения двух деревянных частей. Это помогает им постоянно удерживать их в надлежащем относительном положении, которое обычно находится отдельно друг от друга.

Как использовать дюбель-шуруп Существует множество способов использования дюбелей.Приведенные ниже рекомендации не предназначены для исчерпывающего использования дюбелей, это всего лишь один пример, демонстрирующий, как используются дюбельные винты.

• Просверливание отверстий — Просверлите стартовые отверстия на 1/4 дюйма в древесине и позвольте дюбелям сделать все остальное. Найдите сверло немного уже, чем дюбель. Если вы не сделаете отверстие более узким, у дюбеля не будет дерева, за которое он мог бы защелкнуться, когда он опускается в материал.
• Зажмите ножку — Для ножки обеденного стола или барного стула зажмите ножку в прямом вертикальном положении вверх и вниз к портативному рабочему столу.Для этого поместите ножку в зажим и затяните ее. Поднимите уровень напротив ножки, чтобы определить, вертикальна ли деревянная деталь. Установите уровень на верхнюю часть ноги, чтобы проверить, находится ли она на одном уровне. Просверлите ножку, чтобы сделать отверстие, и вытрите излишки опилок.
• Крепежные дюбели — Нанесите немного клея для дерева в только что сделанное направляющее отверстие. Вставьте головку дюбеля в аккумуляторную отвертку. Продолжайте поворачивать дюбель, пока последний край резьбы не исчезнет в древесине.Дайте клею полностью схватиться.
• Finish It Off — Просверлите отверстие в предмете мебели, подходящем к ножке. Поверните ножку по часовой стрелке или вправо, чтобы затянуть дюбель в большем предмете мебели. Когда все ножки будут на месте, установите стол или стул в обычное положение.

Столярные изделия с дюбелями

Дюбель-шурупы — это двухсторонние шурупы, которые используются для крепления двух деревянных брусков. Подобно обычным крепежным элементам «дерево к дереву», они представляют собой двусторонние шурупы без головки с резьбой по дереву на обоих концах.Типичные области применения:

• Изготовление мебели
• Крепление балясин
• Полы
• Строительство сквозных соединений
• Прочие работы с деревом

Сочетание ценности и стремления к совершенству

Value Fastener стремится предложить реальную ценность . С этой целью мы предлагаем качественный крепеж по конкурентоспособным ценам. Наши застежки прослужат долго, будут работать оптимально и немного дополнят ваш бюджет.

• У нас в наличии широкий ассортимент экономичных крепежных изделий, подходящих для различных промышленных и бытовых применений.
• Мы стремимся обеспечивать высочайшие стандарты услуг и продуктов, при этом все наши методы работы соответствуют строгим требованиям системы менеджмента качества, аккредитованной ISO 9001: 2015.
• У нас есть преданная своему делу команда экспертов, каждый из которых готов оказать квалифицированную техническую поддержку.
• Мы являемся веб-сервисом, который поставляет крепежные изделия как коммерческого, так и военного назначения.

Свяжитесь с нами Value Fastener Today

Свяжитесь с нами, чтобы получить дополнительную информацию о нашем большом ассортименте дюбелей и других крепежных изделий для дерева или дерева, или запросите ценовое предложение сегодня.

Самая длинная балансировка деревянного дюбеля на пальце | Мировой рекорд

Добро пожаловать в RecordSetter. RecordSetter.com и URDB.org («RecordSetter сайты «) находятся под управлением Universal Record Database, LLC (совместно именуемые как «RecordSetter», «оно», «его» или «мы»).Получая доступ или используя RecordSetter, вы (также упоминаемые to как «Пользователь» или «ваш») соглашаетесь с тем, что вы достигли совершеннолетия, чтобы сформировать обязательную контракт, вы являетесь эмансипированным несовершеннолетним, или у вас есть законные родители или согласие опекуна, и что вы прочитали, поняли и согласны соблюдать следующие положения и условия («Условия использования»). Настоящие Условия использования распространяются на всех пользователей сайтов RecordSetter и отменяет любые предыдущие соглашения между вами и RecordSetter, включая, помимо прочего, любые предыдущие Условия использования.Если вы не согласны чтобы соблюдать настоящие Условия использования, вам следует немедленно покинуть RecordSetter. RecordSetter оставляет за собой право периодически изменять настоящие Условия использования без какого-либо уведомления любым способом, включая, помимо прочего, изменение, добавление или удаление частично или полностью настоящих Условий использования. Любая модификация эффективна после публикации измененных Условий использования на сайтах RecordSetter компанией Universal Record Database, LLC. Дальнейшее использование вами сайтов RecordSetter означает, что вы прочитали, поняли и согласны соблюдать измененные Условия использования.

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ДАННЫЕ УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ВНИМАТЕЛЬНО И ЧАСТО, ТАК КАК ОНИ СОДЕРЖАТСЯ ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ВАШИХ ЗАКОННЫХ ПРАВ И ОБЯЗАННОСТЕЙ.

Настоящие Условия использования, а также любые права и лицензии, предоставленные в рамках настоящих Условий использования. Использование, не может быть передано или назначено вами, но может быть передано или назначается RecordSetter без ограничений.

1. ОПИСАНИЕ УСЛУГИ

RecordSetter — это интернет-сервис, который позволяет пользователям просматривать мировые рекорды и представить собственные мировые рекорды.RecordSetter может содержать рекламные объявления, которые необходимо для продолжения предоставления услуг RecordSetter. RecordSetter не несет ответственности за сторонние рекламные объявления или сторонние приложения, размещенные на RecordSetter и не несет ответственности за продукты, предоставляемые его рекламодателями.

2. ИЗМЕНЕНИЯ В УСЛУГЕ

RecordSetter оставляет за собой право изменять или прекращать работу сайтов RecordSetter по любой причине по адресу в любое время, временно или постоянно, без предварительного уведомления.Это включает, но не ограничивается продажей RecordSetter другому лицу. Вы соглашаетесь с тем, что RecordSetter будет не несет ответственности перед вами за любые изменения или прекращение работы сайтов RecordSetter.

3. ПРЕКРАЩЕНИЕ

RecordSetter оставляет за собой право по собственному усмотрению отказать в обслуживании кому-либо, временно или постоянно, в любое время. Вы соглашаетесь с тем, что любое прекращение вашего возможность использовать RecordSetter, включая, помимо прочего, прекращение вашего разрешение на использование сайтов RecordSetter может происходить без предварительного уведомления.Вы также согласны что любые мировые рекорды, которые вы держите на сайтах RecordSetter (ваши «Рекорды»), могут быть отменяется без предварительного уведомления. Кроме того, RecordSetter оставляет за собой право единолично по своему усмотрению отклонить представление Записи Пользователя в любое время и по любой причине без предварительного уведомления.

ВАШЕ РАЗРЕШЕНИЕ НА ИСПОЛЬЗОВАНИЕ САЙТОВ РЕКОРДЕТТЕРА АВТОМАТИЧЕСКИ ДЕЙСТВУЕТ, ЕСЛИ ВЫ НАРУШИТЕ ЛЮБОЕ НАСТОЯЩИХ УСЛОВИЙ ИСПОЛЬЗОВАНИЯ. ЛЮБЫЕ У ВАС ЗАПИСИ МОГУТ БЫТЬ В ЛЮБОЕ ВРЕМЯ ВОССТАНОВЛЕНИЕ ПОДОЗРЕВАЕТ, ЧТО ВЫ НЕ СОБЛЮДАЕТЕ ЭТИ ТРЕБОВАНИЯ.

4. ПРАВО

Доступ и использование RecordSetter недействительны там, где это запрещено. Получая доступ и используя RecordSetter, вы Согласен что:

* Вы несете ответственность за знание и соблюдение всех применимых правил. относительно использования Интернета, включая, помимо прочего, местные законы и правила, касающиеся приемлемого поведения и содержания в сети;

* Вы не будете использовать RecordSetter или какой-либо аспект RecordSetter для любых незаконных целей или в любых способом, нарушающим настоящие Условия использования;

* Вам исполнилось 18 лет или если вы моложе 18 лет, у вас есть разрешение родителей на использование сайтов RecordSetter.Если вам меньше 13 лет лет, ваш родитель может нуждаться в проверяемом родительском согласии в чтобы вы могли использовать определенные функции сайта, такие как отправка записей, который RecordSetter получит, когда вы попытаетесь использовать эти функции;

* Вся информация, включая, помимо прочего, личную информацию и информация о записях, которую вы отправляете в RecordSetter, является правдивой, точной, и полный; а также

* Вы будете поддерживать правдивость, точность и полноту всех информация, включая, помимо прочего, личную информацию и информацию в отношении записей, представленных в RecordSetter.Это включает, но не ограничивается, незамедлительно уведомляя RecordSetter, если какая-либо информация, включая, помимо прочего, личная информация и информация, относящаяся к записям, изменениям.

5. ПРАВА СОБСТВЕННОСТИ НА СОДЕРЖАНИЕ САЙТА

Вы понимаете и соглашаетесь с тем, что контент на сайтах RecordSetter, за исключением любых данных, текст, информация, экранные имена, графика, фотографии, аккаунты, аудио и видео клипы, ссылки или любой другой материал (совместно именуемый «Контент»), загруженный, опубликованный, или иным образом переданные пользователем, принадлежат RecordSetter или лицензированы им и являются защищены действующими законами об интеллектуальной собственности и другими законами.За исключением явно уполномоченный RecordSetter, вы соглашаетесь не изменять, не распространять, не создавать производные работы, основанные на аренде, аренде, ссуде, продаже, перепродаже или предложении любых в коммерческих целях, сайты RecordSetter, полностью или частично.

Вы также понимаете и соглашаетесь с тем, что содержание спонсорской рекламы, появляются на сайтах RecordSetter, защищены действующим законодательством об интеллектуальной собственности и другие законы. За исключением случаев, когда это прямо разрешено соответствующим рекламодателем, вы согласны не изменять, распространять, создавать производные работы на основе, сдавать в аренду, сдавать в аренду, одалживать, продавать, перепродавать или предлагать спонсору в коммерческих целях реклама, полностью или частично.

Служба RecordSetter позволяет публиковать изображения и текст, размещенные на RecordSetter, в внешние сайты. Такое использование разрешено до тех пор, пока страницы на других веб-сайтах, которые отображать данные, размещенные на сайтах RecordSetter, обеспечивать легко идентифицируемую обратную ссылку в RecordSetter.

6. МИРОВЫЕ РЕКОРДЫ

RecordSetter не несет и не может нести ответственности за поведение или безопасность своих пользователей или других лиц. во время любой попытки создать мировой рекорд для отправки в RecordSetter.ИСПОЛЬЗУЯ И ДОСТУПАЯ НА САЙТЫ РЕКОРДОМЕРАТОРА, ВЫ ПОНИМАЕТЕ И СОГЛАШАЕТЕСЬ, ЧТО ВЫ ПЫТАЕТЕСЬ СОЗДАТЬ МИРОВЫЙ РЕКОРД НА СВОЙ СОБСТВЕННЫЙ РИСК. Если вы действительно примете участие в попытке создать мировой рекорд, включая, помимо прочего, вашу собственную попытку создать мировой рекорд или поддержка попытки другого Пользователя установить мировой рекорд, чтобы в максимальной степени, разрешенной действующим законодательством, вы освобождаете RecordSetter и его должностные лица, директора, сотрудники и агенты от любых претензий, административное производство, требования, убытки, обязательства, убытки, расходы, долги, обязательства и расходы, включая, помимо прочего, разумные расходы на адвокатов сборы, известные и неизвестные, подозреваемые и неожиданные, раскрытые и нераскрытые, возникшие в результате или каким-либо образом связанные с попыткой создать мир записывать.

7. ПОВЕДЕНИЕ ПОЛЬЗОВАТЕЛЯ

Вы несете единоличную ответственность за свое поведение на сайтах RecordSetter и за любой Контент. которые вы публикуете на сайте. RecordSetter оставляет за собой право исследовать и принять соответствующие действия, которые включают в себя Несоответствующее поведение пользователя и Контент, но являются не ограничиваясь:

* выдавая себя за другое физическое или юридическое лицо или ложно заявляя или иным образом искажение вашей аффилированности с другим физическим или юридическим лицом;

* загрузка, публикация или иная передача любого Контента, который определяет RecordSetter наносит вред, оскорбляет, преследует, угрожает, вызывает ненависть, вульгарно, непристойно, мошеннический, незаконный, вредоносный, дискредитирующий, клеветнический, агрессивный по отношению к другому неприкосновенность частной жизни человека или организации, эксплуататорская или расовая, этническая или иная нежелательный;

* поведение, которое причиняет какой-либо вред несовершеннолетним, с точки зрения RecordSetter или применимо законом или иным деструктивным поведением, включая, помимо прочего, оскорбления, преследования, преследования, угроз или запугивания другого человека или юридическое лицо;

* использование или попытки использовать любую информацию, полученную с сайтов RecordSetter, в целях причинять вред, оскорблять, беспокоить, преследовать, угрожать или запугивать другое физическое или юридическое лицо;

* использование сайтов RecordSetter для создания или отправки любых нежелательных или несанкционированных реклама, электронная почта или другие формы связи;

* получение личной информации от лиц младше 18 лет;

* продвижение коммерческой деятельности без предварительного письменного согласия RecordSetter, включая, помимо прочего, конкурсы, розыгрыши, бартер, рекламу или пирамидальные схемы;

* сбор или хранение информации о пользователях в коммерческих или незаконных целях;

* изменение, адаптация, взлом или иное манипулирование любой частью RecordSetter места;

* изменение, адаптация, взлом или иное манипулирование любой частью другого веб-сайт так, чтобы ложно подразумевать, что он связан с RecordSetter или иным образом скрыть происхождение предоставленной информации;

* вмешиваться, нарушать или иным образом создавать чрезмерную нагрузку на RecordSetter серверов или подключенных сетей, а также несоблюдение каких-либо требований, процедур, политики или правила подключенных сетей;

* обход, изменение или иное вмешательство в любую технологию безопасности или программное обеспечение, которое является частью сайтов RecordSetter;

* загрузка, публикация или иная передача программных червей, ботов, вирусов или любой другой код деструктивного характера;

* использование сайтов RecordSetter любым способом, намеренно или непреднамеренно, что нарушает настоящие Условия использования или любые применимые законы или постановления;

* использование сайтов RecordSetter любым способом, способствующим или продвигающим преступные деятельности или предприятия или предоставляет информацию о незаконных виды деятельности; а также

* разрешение другому лицу использовать сайты RecordSetter любым способом, нарушающим эти Условия эксплуатации.

Хотя RecordSetter запрещает ненадлежащее поведение и Контент на сайте, вы понимать и соглашаться с тем, что RecordSetter не может нести ответственности за поведение других Пользователей или Контент, размещенный на сайтах RecordSetter, и вы можете столкнуться с такими ненадлежащее поведение или Контент при посещении сайтов RecordSetter.

8. ПРАВА В СОДЕРЖАНИИ ПОЛЬЗОВАТЕЛЯ

«Пользовательский контент» — это Контент, который публикуется пользователем на сайтах RecordSetter.Добавляя или загружая Пользовательский контент на сайты RecordSetter, вы передаете право собственности на такой Пользовательский контент RecordSetter, включая, помимо прочего, любые права интеллектуальной собственности, которые вы можете иметь в отношении такого Пользовательского контента. Такая передача безвозвратно предоставляет RecordSetter единоличное и исключительное право собственности во всем мире на все права, титулы и интересы (полностью оплаченные, бесплатные, лицензируемые и передаваемые (полностью или частично) в Пользовательский контент и все его элементы, а также полностью оплаченная, бесплатная, лицензируемая и передаваемая (полностью или частично) всемирная лицензия на все встроенные сторонние авторские права, товарные знаки, патенты, коммерческие секреты, права на конфиденциальность и гласность, а также другие права интеллектуальной и промышленной собственности, которыми вы владеете или контролируете , использовать, воспроизводить, передавать, отображать, демонстрировать, распространять, индексировать, комментировать, изменять, редактировать, адаптировать, переводить, создавать производные работы на основе, выполнять и иным образом использовать такой Пользовательский контент, полностью или частично, в единственном по своему усмотрению, во всех медиаформатах и ​​каналах, известных в настоящее время или разработанных в дальнейшем (включая, помимо прочего, на веб-сайтах, в сетях и станциях кабельного и вещательного телевидения, на широкополосных и беспроводных платформах, продуктах и услуги, на физических носителях и в кинотеатрах) для любых и всех целей, включая, помимо прочего, развлечения, новости, рекламу, продвижение, маркетинг, рекламу, торговлю или коммерческие цели, и все это без дополнительного уведомления вас или вышеуказанной третьей стороны (и), с указанием ссылки или без нее, и без требования какого-либо разрешения или выплаты Вам или любому другому физическому или юридическому лицу.

Кроме того, загружая Пользовательский контент на сайты RecordSetter, вы понимаете и соглашаетесь с тем, что RecordSetter может по своему собственному усмотрению развертывать, распространять, публиковать, загружать и передавать такой Пользовательский контент на веб-сайты YouTube и Facebook с целью монетизации такого контента. Пользовательский контент и максимизация доходов от рекламы, генерируемых таким Пользовательским контентом. Такой доход будет распределяться с вами в соответствии с условиями соглашения, заключенного по адресу, до тех пор, пока вы соглашаетесь с условиями такого соглашения и предоставляете нам информацию, необходимую для пересылки вам таких доходов.

Загружая, публикуя или иным образом передавая Пользовательский контент, вы представляете и гарантируете, что (1) у вас есть все необходимые письменные согласия, разрешения или разрешения на предоставление вышеуказанных лицензий RecordSetter; (2) у вас есть все необходимое письменные согласия, релизы или разрешения каждого идентифицируемого физическое лицо в Пользовательском контенте, чтобы использовать имя или изображение этого человека в порядке, предусмотренном RecordSetter и настоящими Условиями использования; и (3) загрузка, публикация или иная передача вашего Пользовательского контента на или через RecordSetter не нарушает законные права любого физического или юридического лица, в том числе, но не ограничиваясь правами на неприкосновенность частной жизни, правами на гласность, авторскими правами, правами на товарные знаки, или договорные права.БЕЗ ОГРАНИЧЕНИЯ ПОЛОЖЕНИЯМ РАЗДЕЛА 15, НИЖЕ, ВЫ СОГЛАШАЕТЕСЬ ОБЕСПЕЧИТЬ ВОЗМЕЩЕНИЕ, ЗАЩИТУ И ДЕРЖАТЬ БЕЗОПАСНЫЙ УЧЕТ И ЕГО ДОЛЖНОСТНЫХ ЛИЦ, ДИРЕКТОРЫ, СОТРУДНИКИ И АГЕНТЫ ОТ И ПРОТИВ ЛЮБОЙ ПРЕТЕНЗИИ, АДМИНИСТРАТИВНЫЕ ПРОИЗВОДСТВО, ТРЕБОВАНИЕ, УЩЕРБ, ОБЯЗАТЕЛЬСТВО, ПОТЕРЯ, СТОИМОСТЬ, ДОЛГ, ОТВЕТСТВЕННОСТЬ ИЛИ РАСХОДЫ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, РАЗУМНЫЕ РАСХОДЫ АДВОКАТАМ, ВЫПОЛНЯЕМЫЕ ЛЮБОЙ ТРЕТЬЕЙ СТОРОНА ИЗ-ЗА НАРУШЕНИЯ ВЫШЕИЗЛОЖЕННОГО ПРЕДСТАВЛЕНИЯ ИЛИ ВЫЯВЛЕННОЙ ВАМИ ГАРАНТИЯ ИЛИ ИСПОЛЬЗОВАНИЕ, КОПИРОВАНИЕ, ПУБЛИКАЦИЯ, РАСПРОСТРАНЕНИЕ, ПЕРЕДАЧА ДАННЫХ ПЕРЕДАЧА, СОЗДАНИЕ ПРОИЗВОДНЫХ РАБОТ, ПУБЛИЧНЫХ ИЛИ ОБЩЕСТВЕННЫХ ОТОБРАЖЕНИЕ (В ЛЮБЫХ СМИ, НА НАШЕ ИСКЛЮЧИТЕЛЬНОЕ усмотрение) ЛЮБОГО ПОЛЬЗОВАТЕЛЬСКОГО СОДЕРЖАНИЯ ПРЕДСТАВЛЕНО ВАМИ.

9. АВТОРСКОЕ ПРАВО

RecordSetter обязуется соблюдать все соответствующие законы об авторском праве. Если вы верите своему Материал, защищенный авторским правом, появляется на сайте RecordSetter без вашего разрешения, пожалуйста отправьте нам в письменной форме:

Физическая или электронная подпись лица, уполномоченного действовать от имени владелец исключительного права, которое предположительно нарушено; Идентификация работы, защищенной авторским правом, которая, как утверждается, была нарушена, или, если несколько произведений, защищенных авторским правом, охватываются одним уведомлением, репрезентативный список таких работ; Идентификация материала, который, как утверждается, нарушает или является субъект нарушающей деятельности и который должен быть удален или доступ к которому быть отключенным и информации достаточно, чтобы позволить RecordSetter найти материал; Информация, разумно достаточная для того, чтобы RecordSetter мог связаться с вами, например, адрес, номер телефона и, если есть, адрес электронной почты; Заявление о том, что вы добросовестно полагаете, что использование материала в обжалуемый способ не разрешен владельцем авторских прав, его агентом или закон; а также Заявление о том, что информация в уведомлении верна и что штраф за лжесвидетельство, что вы уполномочены действовать от имени владельца исключительное право, которое предположительно нарушено.

Наш назначенный агент («Агент по авторским правам») для получения уведомления о заявленных нарушение Закона об авторском праве в цифровую эпоху 1998 г. («DMCA») является Дэн Роллман, RecordSetter, 228 Park Ave South, Suite 29280, New York, NY 10003-1502, [email protected], 646-912-6611 (телефон), 206-600-4433 (факс).

После получения заявления о нарушении, RecordSetter обработает и расследует претензии. После получения уведомлений, которые соответствуют или по существу соответствуют Согласно требованиям DMCA, RecordSetter незамедлительно удалит или отключит доступ к любой Контент, предположительно нарушающий авторские права.RecordSetter предпримет разумные шаги, чтобы незамедлительно уведомить Пользователя о том, что он удалил или отключил доступ к пользовательскому Содержание.

Если вы считаете, что удаленный вами Контент не нарушает права, или что у вас есть законные разрешение на публикацию и использование удаленного Контента, вы можете предоставить нам встречное уведомление, отправив нашему агенту по авторским правам следующую информацию в письмо: Ваша физическая или электронная подпись; Идентификация Контента, который был удален или к которому был предоставлен доступ отключен и место, в котором материал появился до того, как он был удален или доступ к нему был отключен; Заявление под страхом наказания за лжесвидетельство о том, что вы добросовестно полагаете, что материал был удален или заблокирован в результате ошибки или неправильной идентификации материал, который нужно удалить или отключить; а также Ваше имя, адрес и номер телефона, а также заявление, на которое вы даете согласие. юрисдикция Федерального окружного суда для судебного округа, в котором ваш адрес находится или, если ваш адрес находится за пределами США, для любой судебный округ, в котором находится RecordSetter, и который вы примете обслуживание процесса от лица, предоставившего исходное уведомление DMCA или агент такого лица.

После получения надлежащего встречного уведомления в соответствии с Законом США «Об авторском праве в цифровую эпоху» (DMCA) RecordSetter незамедлительно предоставить лицу, предоставившему первоначальное уведомление о заявленном нарушении с копией встречного уведомления. Кроме того, RecordSetter сообщит, что человеку, что он заменит удаленный материал и перестанет отключать доступ к это в течение 10-14 рабочих дней после получения встречного уведомления, если RecordSetter’s Агент по авторским правам сначала получает уведомление от лица, отправившего первоначальный уведомление о том, что такое лицо подало иск о судебном решении удерживать подписчика от незаконных действий, связанных с материал по RecordSetter.

10. СПОРЫ ПОЛЬЗОВАТЕЛЯ

Вы несете единоличную ответственность за свое взаимодействие с другими пользователями. RecordSetter не имеет обязательство участвовать в любом споре между вами и другими пользователями ( «Пользовательский спор»). Однако RecordSetter оставляет за собой право участвовать в работе любого пользователя. Спор по собственному усмотрению RecordSetter.

Если вы действительно участвуете в споре с пользователем, в максимальной степени, разрешенной действующему законодательству, вы освобождаете RecordSetter и его должностных лиц, директоров, сотрудников и агенты от любых претензий, административных разбирательств, требований, возмещения убытков, обязательства, убытки, затраты, долги, обязательства и расходы, включая, но не ограничены разумными гонорарами адвокатов, известными и неизвестными, подозреваемыми и неожиданные, раскрытые и нераскрытые, возникающие из или каким-либо образом связанные с Пользовательским спором.

11. КОНФИДЕНЦИАЛЬНОСТЬ

Использование вами RecordSetter регулируется нашей Политикой конфиденциальности, который включен в настоящие Условия использования посредством этой ссылки. Используя или получая доступ к RecordSetter, вы соглашаетесь с тем, что прочитали, поняли и соглашаетесь с нашей Политикой конфиденциальности.

12. Ссылки

Сайты RecordSetter могут содержать ссылки на сторонние веб-сайты, которые не принадлежат или контролируется RecordSetter.RecordSetter не может контролировать и не принимает на себя никаких обязательств или ответственность за доступность, контент или действия третьих лиц веб-сайты. Условия использования и Политика конфиденциальности RecordSetter применимы только в том случае, если вы находятся на сайтах RecordSetter. Поэтому мы рекомендуем вам ознакомиться с политикой любого сторонние веб-сайты, которые вы посещаете, когда покидаете сайты RecordSetter.

13. ОТКАЗ ОТ ГАРАНТИЙ

ВЫ ИСПОЛЬЗУЕТЕ RECORDSETTER на свой страх и риск.RECORDSETTER ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «КАК» ДОСТУПНАЯ «ОСНОВА. В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, ЗАКОНОДАТЕЛЬСТВОМ, ЕГО ДОЛЖНЫМИ ЛИЦАМИ ДИРЕКТОРЫ, СОТРУДНИКИ И АГЕНТЫ ЯВНО ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАясь, ТОЧНОСТЬ И НАДЕЖНОСТЬ ПОЛЬЗОВАТЕЛЬСКОГО КОНТЕНТА И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И НЕ НАРУШЕНИЕ. RECORDSETTER НЕ ДАЕТ ГАРАНТИЙ ЧТО СЛУЖБА БУДЕТ БЕСПЕРЕБОЙНЫМ, БЕЗ ЗАДЕРЖКИ, БЕЗОПАСНЫМ ИЛИ БЕЗ ОШИБОК.РЕКОРДОМЕТР НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПОВРЕЖДЕНИЯ, ВЫЗВАННЫЕ ТЕХНИЧЕСКИМИ ПРОБЛЕМАМИ ИЛИ НЕИСПРАВНОСТЬЮ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ КОМПЬЮТЕРА ЛЮБОГО ЧЕЛОВЕКА СВЯЗАННЫЕ ИЛИ РЕЗУЛЬТАТЫ ИСПОЛЬЗОВАНИЯ САЙТОВ РЕКОРДЕТТЕРА ИЛИ ЗАГРУЗКИ МАТЕРИАЛОВ В ПОДКЛЮЧЕНИЕ К ИСПОЛЬЗОВАНИЮ САЙТОВ РЕКОРДОМЕРАТОРА.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ЗАПИСЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЛИ УЩЕРБ, ВКЛЮЧАЯ ТРАВМЫ ИЛИ СМЕРТЬ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ САЙТОВ ЗАПИСИ ИЛИ ДЕЙСТВИЯ, ПРОИЗВОДИМЫЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ САЙТОВ РЕКОРДОМЕРАТОРА.ЭТО ВКЛЮЧАЕТ В СЕБЯ, НО НЕ ОГРАНИЧИВАЕТСЯ ЛЮБЫМИ УБЫТКАМИ ИЛИ ПОВРЕЖДЕНИЯМИ В СВЯЗИ С ПОПЫТКОЙ СОЗДАЙТЕ МИРОВОЙ РЕКОРД.

НИЧЕГО ЗДЕСЬ НЕ ПРЕДНАЗНАЧЕНО ДЛЯ СОЗДАНИЯ АГЕНТСТВА, ПАРТНЕРСТВА, СОВМЕСТНОГО ПРЕДПРИЯТИЯ, ОТНОШЕНИЯ СОТРУДНИК-РАБОТОДАТЕЛЬ ИЛИ ФРАНЧАЙЗЕР-ФРАНЧАЙЗИ ЛЮБОГО ТИПА МЕЖДУ ЗАПИСЬ И ЛЮБЫЕ ДРУГИЕ ЛИЦА. НАСТОЯЩИЕ УСЛОВИЯ ИСПОЛЬЗУЮТСЯ МЕЖДУ РЕКОРДЕТЕРОМ, ВАМИ И ОНИ. ЗАПРЕЩАЕТСЯ, И НЕ ПРИНИМАЕТСЯ, что ОНИ ДОЛЖНЫ РАСПРОСТРАНЯТЬ ПРАВА ТРЕТЬИМ ЛИЦАМ.

14. ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

ВЫ ЯВНО ПОНИМАЕТЕ И СОГЛАШАЕТЕСЬ С ЭТОМ, В ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО, УЧЁТНИК, ЕГО ДОЛЖНОСТНЫЕ ЛИЦА, ДИРЕКТОРА, СОТРУДНИКИ ИЛИ АГЕНТЫ НЕ ДОЛЖНЫ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ ПРЯМОЙ, КОСВЕННЫЙ, СЛУЧАЙНЫЙ, ПРИМЕРНЫЙ, ОСОБЫЙ, НАКАЗАТЕЛЬНЫЙ ИЛИ КОСВЕННЫЕ УБЫТКИ, КАКИЕ-ЛИБО, ДАЖЕ ЕСЛИ УЧАСТНИК СООБЩИЛ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ, ВЫЗВАННЫХ ИЗ-ЗА УБЫТКОВ, ВЫЗВАННЫХ

ИСПОЛЬЗОВАНИЕ ИЛИ НЕВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ СЛУЖБУ; ОШИБКИ, ОШИБКИ ИЛИ НЕТОЧНОСТИ СОДЕРЖАНИЯ; ЛИЧНЫЕ ТРАВМЫ ИЛИ УЩЕРБ ИМУЩЕСТВА ЛЮБОГО ХАРАКТЕРА, ВЫЗВАННЫЕ В РЕЗУЛЬТАТЕ ВАШЕ ИСПОЛЬЗОВАНИЕ И ДОСТУП К НАШЕМУ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ИЛИ ДОСТУПОМ К НАШЕМУ ВЕБ-САЙТ; ЛЮБОЙ НЕСАНКЦИОНИРОВАННЫЙ ДОСТУП ИЛИ ИЗМЕНЕНИЕ ВАШИХ ПЕРЕДАЧ ИЛИ ЛИЧНЫХ ДАННЫХ ИНФОРМАЦИЯ; ЗАЯВЛЕНИЯ ИЛИ ПОВЕДЕНИЕ ЛЮБОЙ ТРЕТЬЕЙ СТОРОНЫ ПО СЕРАНИИ ДРУГИМ ВОПРОСАМ, КАСАЮЩИЕСЯ ОБСЛУЖИВАНИЕ.

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ОБЩАЯ ОТВЕТСТВЕННОСТЬ RECORDSETTER, ЕГО ОФИЦЕРЫ, ДИРЕКТОРЫ, СОТРУДНИКИ И АГЕНТЫ ДЛЯ ВАС ИЛИ ЛЮБЫХ ТРЕТЬИХ ЛИЦ В ЛЮБОМ ОБСТОЯТЕЛЬСТВЕ ОГРАНИЧИВАЕТСЯ 100 $.

15. ВОЗМЕЩЕНИЕ

Вы соглашаетесь возмещать, защищать и обезопасить RECORDSETTER и его сотрудников, директора, сотрудники и агенты от любых претензий и против них, административное производство, требования, убытки, обязательства, убытки, расходы, долги, обязательства и расходы, включая, помимо прочего, разумные расходы на адвокатов сборы, производимые любой третьей стороной из-за или возникающие в результате:

Ваше использование и доступ к РЕКОРДОМЕТРУ или в связи с его использованием или доступом к РЕКОРДОМЕТРУ места; Нарушение вами любых условий настоящих Условий использования; Нарушение вами прав третьих лиц, включая, помимо прочего, любые авторское право или право на неприкосновенность частной жизни; и / или Любые утверждения о том, что ваш Пользовательский контент причинил ущерб третьей стороне.

16. ЮРИСДИКЦИЯ И СПОРЫ

Вы понимаете и соглашаетесь с тем, что сайты RecordSetter считаются исключительно базирующимися на Штат Нью-Йорк («Нью-Йорк»). Сайты RecordSetter считаются пассивными. которые не приводят к личной юрисдикции в отношении RecordSetter, будь то конкретная или в целом, в юрисдикциях, отличных от Нью-Йорка, а также использование или доступ к Сайты RecordSetter следует толковать как целенаправленное использование преимуществ или привилегий. ведения бизнеса в любом штате, кроме Нью-Йорка, с помощью RecordSetter.Ты понимают и соглашаются с тем, что, за исключением случаев, когда применимый закон, если таковой имеется, предусматривает в противном случае любые претензии или основания для иска, возникающие в связи с использованием или доступом к сайты RecordSetter или настоящие Условия использования регулируются материальным правом. Нью-Йорка, без учета его принципов коллизионного права. Вы дальше понимать и соглашаться не предъявлять претензий или оснований для иска в отношении представитель, член класса, или в качестве частного генерального прокурора.

Вы и RecordSetter понимаете и соглашаетесь с тем, что независимо от закона или закона, Напротив, любые претензии или основания для иска, возникающие в связи с использованием или доступ к сайтам RecordSetter или настоящим Условиям использования должен быть подан в течение одного (1) года. после возникновения иска или основания для иска. В противном случае такая претензия или причина действие запрещено навсегда. В той степени, в которой претензия или основание иска возникают в результате использования или доступа к сайтам RecordSetter или настоящим Условиям использования, требование или причина иска должна быть урегулирована обязательным арбитражем.RecordSetter может выбрать разрешить спор путем проведения обязательного арбитража по телефону, в режиме онлайн или основаны исключительно на письменных материалах, когда личное присутствие не требуется. Если требуется личная явка, она проводится в округе Нью-Йорк, штат Нью-Йорк. Йорк или другое место, согласованное сторонами. Во всех таких случаях арбитраж проводится на английском языке и администрируется Американская арбитражная ассоциация или Судебный арбитраж и посредничество Services, Inc.в соответствии с действующими на тот момент правилами или любым другой установленный поставщик ADR по взаимному согласию сторон. Любое суждение о решении, вынесенном арбитром, может быть внесено в любой суд, имеющий его юрисдикция. Несмотря на вышесказанное, каждая сторона должна иметь право на подачу иска в суд надлежащей юрисдикции для предварительного судебный запрет до принятия окончательного решения арбитром, а также надлежащие местом рассмотрения любых споров, возникающих в связи с любым из них, будет суды штата и федеральные суды, расположенные в округе Нью-Йорк, штат Нью-Йорк.Вы настоящим соглашаться и отказываться от всех возражений против отсутствия личного правосудия и форума неудобства в отношении, подсудности и юрисдикции в штате и на федеральном уровне суды графства Нью-Йорк, штат Нью-Йорк.

17. ОТКАЗ И ДЕЛЕНИЕ УСЛОВИЙ

Неспособность RecordSetter реализовать или обеспечить соблюдение каких-либо прав или положений настоящих Условий использования не означает отказ от такого права или положения. Если суд компетентная юрисдикция считает любое положение настоящих Условий использования недействительным, суд должен привести в исполнение намерения сторон, отраженные в положение, и все другие положения настоящих Условий использования остаются в полной силе и эффект.

18. НАРУШЕНИЯ УСЛОВИЙ ИСПОЛЬЗОВАНИЯ

Пожалуйста, сообщайте о любых предполагаемых нарушениях настоящих Условий использования по адресу [email protected]

19. ВОПРОСЫ

Свяжитесь с нами по адресу [email protected] с любыми вопросами относительно настоящих Условий использования.

Антикварные соединения и столярные изделия

С тех пор, как мы впервые начали строить конструкции и объекты из нескольких кусков дерева, нам приходилось искать новаторские способы скрепления этих кусков.Представляем столярные изделия — различные методы соединения, в которых используются формы, клинья и крепления для приложения силы / давления, достаточной для удержания двух или более разных деревянных частей вместе. Квалифицированные плотники в древности умели вручную создавать красивые конструкции и предметы. Многие из этих плотников были достаточно квалифицированы, чтобы создавать произведения искусства без гвоздей, клиньев или переплетов. К сожалению, этот навык был утерян со временем из-за того, что мы полагаемся на современные инструменты и оборудование, а не на индивидуальные навыки.

Когда мы вступили в индустриальную эру, мы перешли от ручных столярных изделий к более массовому машинному производству. Хотя это означает, что мы, возможно, потеряли многие из старых навыков, это позволяет легче определить потенциальную эпоху, в которую были сделаны столярные изделия. Просто взглянув на качество разрезов и методы, используемые для сборки этого предмета , к стилю столярных изделий и материалам, используемым для скрепления деталей. Мы можем сузить временной период для большинства старинной деревянной мебели, конструкций, оборудования и скульптур.Это также позволяет использовать, чтобы определить, какие ремонты могли быть выполнены в процессе восстановления.

Определение региона и эпохи

Как и в случае с художественными стилями, культурой и модой, в каждом регионе мира были свои собственные столярные стили. Азиатские страны, такие как Китай и Япония, часто используют такие замысловатые конструкции, что пытаться собрать их сегодня — все равно что пытаться собрать одну из этих трехмерных игрушек-головоломок. В других регионах предпочтение было отдано грубой силе, а не сложным конструкциям, и они использовали молоток, чтобы сбивать части вместе или клинья и штифты на место.Оба варианта, хотя и сильно отличались друг от друга, все же следовали одним и тем же принципам: они соединяли бруски таким образом, чтобы их нельзя было разобрать.

Даже сегодня многие из этих соединений все еще используются и остаются популярными среди многих краснодеревщиков, строителей и плотников. Методы, используемые для создания многих из этих суставов, не сильно изменились, за исключением инструментов, которые используют мастера. Швы ручной работы, которые были сделаны до середины 1800-х годов, были созданы с помощью ручных пил и долот.Это оставляло стыки с грубыми неровностями, и их размеры могли меняться, иногда даже на проекте. Соединения, сделанные после середины 1800-х годов, с большей вероятностью были изготовлены с использованием электроинструментов и машин для формовки древесины. Эти стыки выглядят более гладкими и гладкими.

Посмотрите на линии разреза на стыках и пощупайте по сторонам на предмет зазубрин и шероховатости. Если область аккуратно и равномерно вырезана, с гладкой поверхностью без каких-либо направляющих для резки или измерения, выдолбленных на поверхности, то это, скорее всего, будет продукт фабричного производства, а не ручной работы.Изучите регион и эпоху предмета, который вы собираетесь приобрести. Ищите материалы, которые были доступны в регионе, и стили, которые были популярны в то время. Если стиль и материалы соответствуют периоду, но есть стыки более поздних периодов. Это может означать, что был произведен ремонт или заменены компоненты.

Различные типы столярных изделий

В зависимости от того, где расположен сустав и какую функцию он выполняет, может изменять внешний вид суставов.Таким образом, чтобы помочь вам лучше понять, на что вам нужно обратить внимание, когда идентифицируют деталь ручной работы от обработанной детали. Мы рассмотрим некоторые способы изготовления и механической обработки соединений вручную, а также различные виды механической обработки.

Врезной и шипованный шарнир

Одна из самых прочных и старых форм столярных изделий, используемая плотниками на протяжении тысячелетий. Хотя это простая конструкция, паз и шип, тем не менее, являются эффективным и универсальным соединением, которое можно найти в большинстве столярных изделий, от мебели и складских помещений до зданий и мостов.Большая часть качественной антикварной мебели была сделана с использованием врезки и шипа, в той или иной вариации.

Плотники используют технику соединения врезным и шиповым соединением, чтобы соединить два деревянных бруса «папа-мама». Плотники, получившие название «тенон», превращают один конец бруса в квадратный язычок, уменьшая толщину древесины. На другом брусе сделана прорезь, известная как «Врезка», которая соответствует размерам шипа. От того, насколько точно они совпадают по размерам, зависит, насколько плотно прилегают эти две части.Некоторые культуры могут пропитать шип в смоле или клее перед тем, как вставить набухшую древесину в прорезь. Другие, возможно, вообще не использовали клеи и требовали, чтобы посадка была как можно более плотной. Затем снова гвозди, колышки или клинья могли быть вдавлены в прорезь рядом с шипом или вбиты в боковую часть бруса, фиксируя шип на месте.

Проверьте метод крепления, который поможет определить регион и эпоху, из которых может быть изготовлено изделие. Следующие методы используются плотниками для изготовления этих соединений:

Соединения ручной работы — Некоторые плотники до сих пор используют этот метод, но до середины 1800-х годов это был единственный способ их изготовления.

• Плотники отмечали длину шипа, долбая древесину писцом.
• С помощью ручных пил. Часть дерева, которую нужно удалить, многократно разрезают на ребра по ширине по длине шипа.
• Пилы должны быть настолько глубокими, насколько это необходимо для удаления излишков древесины. Это можно сделать как с обеих сторон бруса, так и только с одной.
• Используя ручное долото и молоток. Плотник удаляет лишнюю древесину, отламывая деревянные ребра.
• Оставшаяся древесина зачищается и, если необходимо, обрезается еще древесина.

Резец, пила и зубило могут оставлять следы и царапины на древесине. Линия реза, оставленная пилой, может быть не очень чистой, прямой или прямоугольной.

• С помощью писца плотники могут выдолбить контур проема паза.
• Перед тем, как просверлить отверстия в древесине, плотники вырубали всю щель вручную.
• С помощью сверл с ручным приводом или с приводом плотник мог удалить лишнюю древесину из древесины, просто многократно просверлив в отмеченном участке для паза.
• В любом случае для удаления оставшейся древесины будет использоваться долото.

Это также может оставить следы, нанесенные разметкой, или долото или сверла, возможно, оставили неровное отверстие в пазе.

Механически обработанные врезные и шипованные соединения — После середины 1800-х годов плотники могли использовать ручные инструменты, которые срезали или отрывали лишнюю древесину. Это значительно упростило производство изделий ручной работы и позволило перейти от однозначных цифр в день к двузначным.С внедрением оборудования фабрики могли производить тысячи деталей в день, все того же размера и качества.

• Плотникам больше не нужно наносить размеры на древесину.
• С помощью приспособления можно легко использовать такие инструменты, как фрезерный станок, для быстрого и аккуратного удаления лишней древесины. Изготовление нескольких шипов за то же время, что и изготовление одного вручную.
• Эти шипы, скорее всего, будут иметь чистые линии разреза и гладкую поверхность шипа.
• Станок будет настроен на резку шипов одинаковой длины и толщины.
• Плотники могли использовать сверлильный станок, чтобы начать удаление лишней древесины из паза.
• Маловероятно, что сверло выйдет из центра сверлильного станка.
• Долота по-прежнему использовались для удаления остатков древесины вручную.
• По мере совершенствования техники паз теперь можно было полностью удалить, и плотнику не приходилось поднимать долото.

Опытный плотник, использующий станки для резки шипов, не должен оставлять следов на дереве.Они также могут быть очень плотно прилегающими друг к другу, поэтому в местах стыковки бруса может не быть заметного промежутка.
Если шип был изготовлен на заводском станке, следов может вообще не быть. Шип и паз производились независимо друг от друга. Это означает, что если шип был длиннее, чем глубина паза, между краем шипа и деревом может быть промежуток. Если шип сделать шире, чем шип, шип будет иметь более свободную посадку. К сожалению, известно, что не все фабрики соблюдают строгие проверки качества.

Стыковое соединение и дюбель

На самом деле, в этих суставах не так много всего. По сути, это всего лишь два куска дерева, прижатых встык или встык. В обеих версиях использовался склеивающий агент, который помог бы связать части вместе, но это не очень надежный метод, и многие стыковые соединения просто ломаются, просто по прошествии времени.

Вот здесь-то и пригодится дюбель. Не у всех был доступ к гвоздям, поэтому плотники использовали куски дюбелей для усиления стыкового соединения.Вбив дюбель в оба конца бревен, которые считались еще слабыми, плотники смогли создать импровизированные гвозди.

• Глухой дюбельный шов — это когда отверстия просверливаются только частично во внутренней кромке древесины. Предотвращение того, чтобы это было видно снаружи.
• Другой метод заключался в том, чтобы соединить бревна вместе и просверлить сквозные отверстия. Затем плотник вбивал дюбель в отверстие с помощью молотка и срезал лишний дюбель с помощью пилы или клещей.

Глухой дюбель трудно отличить от простого стыкового соединения.Лучше всего осмотреть остальную часть древесины на предмет маркировки, которая может указывать на выравнивание отверстий и использование ручных инструментов, пытаясь определить возраст столярного изделия.
Если дюбель виден снаружи. Чтобы увидеть, врезался ли дюбель в древесину, поищите следы ударов, оставленные молотком, а также то, сидит ли дюбель под поверхностью. Царапины, оставленные пилой, срезавшей лишний дюбель, могли остаться. Или если концы дюбеля были сломаны или зажаты после того, как клещи отломили лишний дюбель.

Нахлест. Соединение

Один из самых простых и функциональных столярных узлов. Соединение внахлест — это место, где встречаются два перекрывающихся куска дерева. В основном видно под прямым углом. Эти соединения можно использовать для увеличения длины бруса, закрепления точки крепления или даже для создания поперечной распорки. Если только один кусок древесины вырезан для того, чтобы другой кусок был заподлицо, это называется соединением внахлест. Когда на двух деревянных кусках сделаны надрезы, чтобы образовать блокирующую секцию, это называется соединением внахлест.

Это важно знать, так как соединения внахлестку можно использовать практически везде, где два бруса могут пересекать друг друга. Таким образом, один продукт может содержать как полное, так и половинное соединение, а также другие соединения. Эти условия важны при проверке, чтобы убедиться, что вы смотрите на оригинальное изделие.

Например — Сиденье стула с четырьмя ножками с квадратным верхом 2 дюйма имеет следующие сочленения: полноразмерный фиксатор на коленях спереди. Обе стороны стула имеют двусторонний паз и шип между ногами, а задняя скоба будет иметь 3/4 длины полунахатистое соединение.Благодаря этому все части сиденья стула будут находиться на одном уровне с верхней частью ножек.

Поначалу это может показаться немного запутанным, но как только вы привыкнете к тому, как выглядят столярные изделия, вы сможете увидеть, как детали подходят друг к другу. Представьте себе следующее:

• Подтяжки по бокам сделаны так, чтобы вставлять их прямо в боковые части ног.
• Передняя часть сиденья состояла из цельного куска дерева, равного всей ширине рамы, и входила в передние ножки заподлицо, что было видно через лицевую сторону обеих ног.
• Задняя часть сиденья была покрыта деревом шириной 3/4 ширины рамы, утоненным с обоих концов и вставленным заподлицо с ножками, видимым только частично по лицевой стороне задних ножек.

Чтобы определить, было ли соединение внахлест сделано вручную или использовалось оборудование. Обратите внимание на признаки неровной резки и направляющие линии, которые могли быть нанесены писцом. Соединение внахлест машинным способом, скорее всего, будет иметь чистые срезы, а направляющие метки могут не использоваться.

Ласточкин хвост

В конце 1600-х — начале 1700-х годов в производство мебели были введены труднодоступные соединения.Ящики, которые были изготовлены до этого времени, доставляли больше неудобств при крайне ограниченном использовании, поскольку они довольно легко ломались. Вместо ящиков плотники сделали сундуки — простые ящики, которые были спроектированы так, чтобы уместиться в отведенном пространстве.

Путем вырезания формы «голубиный хвост» на конце древесины и сопоставления их с формами «голубиный хвост», вырезанными на конце другого куска дерева, как кусок пазла. Позволяет плотникам изготавливать прочные и долговечные ящики, которые не разрываются при открытии ящика.

Соединения «ласточкин хвост» было сложно изготовить вручную, и для их освоения требовалось много навыков. Несмотря на свою эффективность, именно по этой причине соединения типа «ласточкин хвост» были относительно редкими и использовались в основном для высококачественной продукции.

шарниров ручной работы. Способные плотники использовали пилы с мелкими зубьями и долота, чтобы вырезать формы «ласточкин хвост», которые и дали соединению его название.

• Обратите внимание на неравномерный зазор между «ласточкин хвост».
• Ласточкин хвост могут быть разных размеров, формы и длины.
• Формы пары «ласточкин хвост» или совмещение двух деревянных частей могут быть несовершенными.
• Ищите пиломатериалы, которые не сидят заподлицо и ровно.
• Посмотрите на края соединительных ласточкиных хвостов. Ищите несоответствующие размеры и формы.

1900-е годы принесли развитие машин и маршрутизаторов, которые могли имитировать ручной работы в форме ласточкина хвоста. Эти соединения будут иметь равномерно расположенные «ласточкин хвост», одинаковые по длине, форме и размеру друг с другом. Края соединенных в пару «ласточкин хвост» будут чистыми и почти идеально стыковаться друг с другом.

Кнапп Совместное

Идут под другими названиями, такими как гребешок и дюбель, булавка и гребешок, а также сустав в форме полумесяца. Этот тип шарнира был разработан Чарльзом Кнаппом из Ватерлоо, штат Висконсин, в 1860-х годах. Позже Кнапп запатентовал свой дизайн в 1867 году, что позволило фабрикам начать массовое производство выдвижных ящиков с использованием его оборудования. Ящики, изготовленные между 1860-ми и началом 1900-х годов, могут использовать соединение Кнаппа вместо соединения типа ласточкин хвост. Однако в течение 1900-х годов ностальгия вернула людей к старинным стилям ручной работы, и сустав Кнаппа уступил в популярности суставам типа «ласточкин хвост».

Заключение

Мы надеемся, что эта статья помогла вам сузить потенциальную эпоху, в которой было произведено изделие. Изучите, какие соединения должны иметь изделие, и поищите признаки ручной работы или машинного изготовления.

.
