Самодельная бетономешалка своими руками, виды и процесс изготовления бетономешалок из бочки и стиральной машины

Если задуматься, то для приготовления бетонного раствора вовсе не обязательно иметь бетономешалку. Это скорее вопрос удобства, особенно если объемы раствора достаточно большие.

Если работы по замешиванию бетона решено выполнять при помощи бетономешалок, то вам нужно знать, что кроме заводского оборудования можно использовать устройства, изготовленные самостоятельно.

Самодельная бетономешалка своими руками, виды и основные детали конструкции -это и многое другое рассмотрим ниже.

Содержание:

  • 1 Виды бетономешалок
  • 2 Отличие бетономешалок по принципу смешивания
  • 3 Из чего состоит бетономешалка и советы по ее изготовлению
    • 3.1 Бадья
  • 4 Привод
    • 4.1 Миксер
  • 5 Что нужно для изготовления бетономешалок
  • 6 Бетоносмеситель из бочки
  • 7 Бетономешалка из старой стиральной машины
  • 8 Распространенные ошибки

Виды бетономешалок

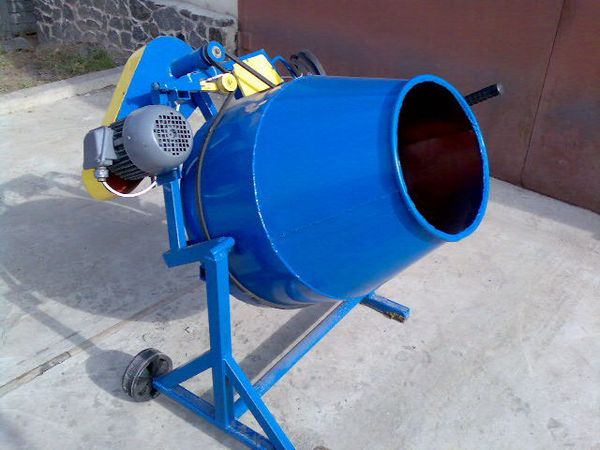

Бетономешалка для дачи на 125 л

Строительный миксер или насадка на дрель может справиться с сухими строительными смесями, но никак не со смесью песка и цемента.

А если к этому составу добавляется еще и гравий, то задача будет просто невыполнима.

Во-первых, качественного раствора вы не получите, а во-вторых, перегреете редуктор или электропривод.

Чтобы замес раствора не завел вас в тупик, необходимо воспользоваться оборудованием, для которого замешивание раствора является основной задачей.

Таким оборудованием выступают бетономешалки, которые имеют различные размеры, емкость, мощность и принцип смешивания.

Отличие бетономешалок по принципу смешивания

Как было сказано выше, все бетономешалки имеют отличия по нескольким признакам, в том числе по принципу смешивания раствора. На практике пользуются 4 методами смешивания бетонного раствора:

  • гравитационным
  • принудительно-механическим
  • принудительно-вибрационным
  • комбинированным гравитационно-механическим

Для гравитационного метода смешивания характерно переваливание раствора в емкости, при этом он падает сам на себя, тем самым перемешиваясь.

Конечно при больших потребностях в бетона оборудование такого типа мало подходит, к тому же его качество не самое лучшее, поэтому в промышленных масштабах такое оборудование не используют.

Но для выполнения небольших задач, бетономешалка гравитационного смешивания подходит как нельзя кстати.

Для вибрационного способа перемешивания характерно неподвижность бака и создание виброволн в цементной массе. Таким образом происходит смешивание и уплотнение раствора.

Все бы ничего если бы не большие затраты электроэнергии. Для изготовления 20 литров бетона потребуется привод замешивателя в 1,3 кВт. Но качество бетона того стоит, именно поэтому его используют для конструкций более ответственного назначения.

В целях экономии можно выполнить другие манипуляции, замешанный бетон заливают в подготовленную опалубку и доводят его до необходимого состояния специальными вибраторами. Бетономешалку с вибрационным способом перемешивания тоже можно изготовить своими руками.

Принудительно-механическое смешивание составляющих раствора как таковое не встречается. В основном, механический тип замешивания комбинируют с гравитационным.

Бетономешалку такого типа чаще всего можно встретить среди конструкций, изготовленных своим руками. При этом работа по ее созданию не такая сложная, как может показаться с первого взгляда. Для начала давайте разберемся из каких основных частей состоит любая бетономешалка.

Из чего состоит бетономешалка и советы по ее изготовлению

Сразу предупредим, что прочитав статью не нужно сразу приниматься за работу, подбирать необходимые материалы и инструменты. Для начала проверьте себя и свои возможности на предмет их соответствия:

  • Если вы новичок в отношении сварки, или знаете о ней только понаслышке, то приниматься за изготовление бетономешалки не стоит. Лучше доверить все работы человеку сведущему в этом деле.
  • Оцените рентабельности будущей конструкции. Если все необходимые детали нужно будет приобрести, то не дешевле будет купить новую? Другими словами, если вы имеете в своем гараже или хозблоке все необходимые детали или большую их часть, то изготовление такой конструкции будет оправдана.
  • Ну и самое главное, при наличии опыта в конструировании и необходимых материалов у вас должно присутствовать огромное желание изготовить такую бетономешалку самостоятельно, невзирая на сложности.

При детальном рассматривании любой бетономешалки можно выделить три основные ее части:

Бадья

Бадья, цилиндрической формы не подходит для механического или комбинированного способа смешивания. Это объясняется плохим перемешиванием раствора в ее углах.

Чтобы этого избежать вам придется помогать перемешивать раствор вручную или увеличить длительность перемешивания, что приведет к увеличению энергозатрат. Если бадья бетономешалки будет располагаться в горизонтальном положении и иметь гребенчатый миксер, тогда цилиндрическая бадья не станет помехой качеству бетона.

Специалисты советуют немного скруглить такую бадью, придать форму яйца или груши. Если объем раствора будет небольшим, то вместо бочки можно взять два металлических тазика, или пластиковых, если работы по смешиванию раствора будут проводиться очень редко.

Дно одного тазика нужно вырезать, а установить такую конструкцию можно только в наклоняемое положение, а боковую выгрузку сделать не получится. Горловину такой бадьи нужно укрепить при помощи одной или двух планок, закрепив их крест-накрест.

Привод

В бетономешалках производственного типа в качестве привода используют зубчатый венец. Своими руками его изготовить невозможно, а приобрести дороговато, поэтому его рекомендуется заменить. Для этого нужно подготовить:

  • маховик от автомобильного двигателя
  • шестерню-бендинг
  • ступицу колеса

Первый вариант действия такого приспособления выглядит так: ось одним концом крепиться в муфту с шарикоподшипником, которая располагается внутри ступицы. При этом маховик и бадья будут крутиться вокруг оси.

Второй вариант будет выглядеть так: ступицу приваривают к маховику, а бадью устанавливают за заднее днище к ступице. В этом случае, муфту необходимо закрепить на маховик, а вторую муфту установить для укрепления горловины.

При установке бадьи с наклоном верхний подшипник будет засыпаться бетоном, поэтому второй вариант будет целесообразен для бадьи, установленной в горизонтальное положение, с боковым отверстием для выгрузки и глухим дном.

Если вам попался под руку редуктор механического типа с нужным передаточным отношением, то используйте его для бетономешалки, присоединив к оси. Для бака установленного под наклоном рекомендуют взять прямой редуктор, для бака с горизонтальной установкой — угловой.

Оптимальная скорость вращения равна 30-50 об/мин. Высокая скорость здесь не нужна, так как раствор, находящийся внутри бадьи будет постоянно разбрызгиваться.

И наоборот, при низкой скорости, качество перемешивания сильно пострадает. Чтобы обеспечить оптимальную скорость, необходимо передачу зубчатого типа укомплектовать передачей ременного типа.

Мощность двигателя берется из расчета 20 Вт/л для наклонной бадьи, 15 Вт/л для горизонтально установленной емкости. Для бадьи, которая не предназначена для вращения берется 12 Вт/л.

Миксер

Что касается конструкции миксера, то она не имеет большого значения для оборудования, изготовленного в домашних условиях. Другое дело бетономешалки, изготовленные в производственных условиях. А вот расположение миксера имеет очень большое значение.

Для оборудования изготовленного из бочки своими руками, миксер нужно приваривать к оси. Гребенчатый миксер является исключением из этого правила.

Что нужно для изготовления бетономешалок

Первое что нужно подготовить, это емкость таких размеров, чтобы обеспечила выполнение запланированных работ.

Маленькую емкость выбирать не стоит, во-первых, количества раствора очень быстро станем мало, поэтому придется снова включать машину и замешивать новую партию, во-вторых, раствор буде очень быстро застывать.

Поэтому оптимальной емкостью для самодельной бетономешалки будет бак или бочка, объемом 200 литров. Следующее, что нужно сделать, это подготовить дно. Его нужно вырезать.

Это важно! Обратите свое внимание на то, что главное правило любой машины для смешивания ингредиентов для раствора это прочность и устойчивость. Такая работа требует особой ответственности, так как недочеты и неточности могут привести к поломке оборудования.

Если количество раствора будут небольшими, то для остова бетономешалки можно использовать древесину. Размеры бруса могут варьироваться от 10х10 до 20х20. Здесь самое важное это скрепление деталей, которое должно проводиться по принципу «в шип». Помощь клея и саморезов не будет лишним.

Срок эксплуатации такого оборудования будет большим, но при условии, что рама будет изготовлена из металла. Для ее изготовления нужно заранее подготовить уголок небольшого размера. Если такой материал приобрести или найти не удалось, то для каркаса подойдет и швеллер.

Для того, чтобы получить прочный и надежный каркас, в качестве элементов крепления нужно использовать все способы, гаечное крепление, заклепочное и сварочное.

Если говорить о двигателе самодельного оборудования, то его функции будут выполнять мотор, взятый в старом автомобиле или скутере. Но при условии, что количество необходимого раствора будет умеренным.

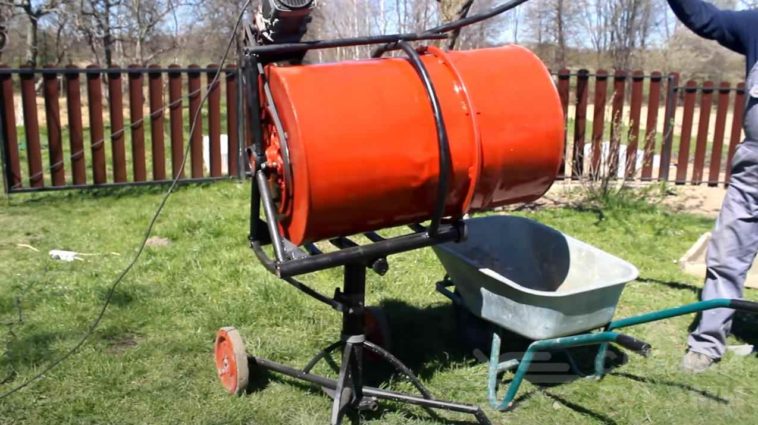

Бетономешалка из двухсотлитровой бочки

Многие устанавливают на бетономешалку мотор от старой стиральной машины.

Такое решение самое подходящее, так как он предназначен для длительных нагрузок и работы без перегрева.

В процессе замешивания раствора самое важное значение отводится переваливанию раствора.

Насколько тщательным будет перемешивание, настолько качественной и однородной будет консистенция раствора.

Мотор взятый из стиральной машины как раз подходит для такой работы.

Для обеспечения работы такой бетономешалки потребуется 25 об/мин, поэтому необходимо подумать о наличие редукторов, с разными схемами.

Самым правильным считается редуктор, в котором присутствует шкив и ремень. Можно сконструировать такое оборудование с мотором из скутера или мопеда.

Компактность, мобильность и отсутствие потребности в электропитании это все преимущества такого оборудования. Бетономешалка такого типа легко вписывается даже в небольшие участки, при этом транспортировать ее тоже будет легко.

Но для обеспечения работы, на бетоносмесителе должен стоять цепной редуктор, без которого его работа будет невозможна.

Бетоносмеситель из бочки

Самодельная бетономешалка своими руками из бочки является самым простым изобретением человечества. Но несмотря на простоту бетон получается высокого качества, при этом срок эксплуатации такого прибора очень большой.

Для изготовления такой конструкции не нужно запасаться бензином или использовать электроэнергию. Первое что вам нужно подготовить, это металлическую бочку, емкостью 200 литров. Наличие в ней дырок или участков с ржавчиной строго запрещается.

Днище и крышка бочки должны быть надежным и прочными. Если одна торцевая сторона бочки отсутствует, необходимо приварить недостающую часть.

Теперь с двух сторон нужно прикрепить фланцы с подшипниками и только после этого, подготовить отверстия нужного размера. Чтобы открывать или закрывать люк необходимо оборудовать отверстие шарнирами.

Чтобы сооружение прочно стояло на земле, через него продевают вал. Теперь через подготовленное отверстие можно засыпать все составляющие и запускать бетономешалку. Подождать немного времени и получить цементную массу для строительных работ.

Стоит заметить, что такая бетономешалка способна перемешивать не только раствор, но и другие строительные материалы.

Бетономешалка из старой стиральной машины

Старая стиральная машинка подойдет для бетономешалки

Нужно заметить, что стиральная машинка с вертикальной загрузкой будет более подходящим вариантом.

Но при отсутствии таковой, бетономешалку можно смастерить из любой имеющейся в вашем хозяйстве.

Самое важное в конструкциях такого типа, это емкость для активатора, которая сразу меняется.

На этом месте устанавливается вал, размеры которого будут подходить.

Внутри каждой стиральной машинки находится резьба.

На нее и нужно устанавливать лопасти и скобы, при этом их размеры должны быть соизмеримы с размерами машинки.

На что стоит обратить особое внимание, так это на симметричность лопастей и скоб, так как от этого будет зависеть не только работа оборудования, но и срок его эксплуатации.

Обязательное условие для скоб это наличие одного посадочного отверстия. А для соединения нужно использовать перпендикулярную технологию.

Каждая стиральная машинка оборудована сливным отверстием, форма которого разнится в зависимости от модели. Чтобы оно не мешало во время работы его следует заглушить или заменить.

Самодельная бетономешалка своими руками из стиральной машины не подходит для замешивания бетона в большом объеме. Но в остальном, ее функциональность будет вам полезна. А если учесть, что собрана она из ненужных вещей, то ее использование будет оправдано.

Распространенные ошибки

Если вы взялись за изготовление такого оборудования своими руками, то от ошибок вы вряд ли застрахуетесь. Прислушайтесь к нашим советам. Может именно они помогут избежать вам неприятных моментов в процессе работы.

  • Требования к используемой емкость очень строгие, она не должна содержать дыр или ржавчины, так как это может повлечь за собой сбой в работе, и уменьшить срок эксплуатации оборудования.
  • Раму из металла, используемую для крепления элементов бетономешалки, запрещено сваривать с чугунными деталями. Это может заметно усложнить вашу работу.
  • Емкость, рассчитанную на определенное количество раствора перегружать не стоит, лишние килограммы ей не нужны, чтобы не уменьшить срок эксплуатации всего оборудования.

В домашнем хозяйстве всегда пригодится оборудование изготовленное своими руками. Бетономешалка не будет исключением. К тому же, для ее изготовления не понадобятся большие материальные затраты, все, что вам нужно, это находчивость и смекалка.

Как сделать ручную бетономешалку самостоятельно — представлено на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


  • Рубрики
  • Теги
  • Похожие записи
  • Автор

Самодельная бетономешалка © Геостарт

Рубрика: Сад и огород

Как и многих дачников,  бетономешалка своими руками была сделана нашим пользователем belor44 не ради забавы. Летом предстояло заливать фундамент для дома. Ближайший растворо-бетонный узел, где можно было бы приобрести качественную строительную смесь, находился в 80-ти км от дачи. Стоимость бетона с доставкой была впечатляющей. Еще один вариант – нанять «Таджикстрой» – тоже быстро отпал: у этих рабочих постоянные проблемы с инструментом.

Как сделать грушу;
Как сделать станину;
Как сделать редуктор.
Как правильно загружать компоненты для растовра.

Как выбрать объем груши

40 кубометров бетона – немалый объем для ручного труда в одиночку. Да и зачем, когда с этой задачей справится нехитрое устройство! Так постепенно созревала идея вымешивать бетон самому, с помощью бетономешалки. Но и тут оказалось не все просто: устройства, представленные в торговых точках, оставляли желать лучшего.

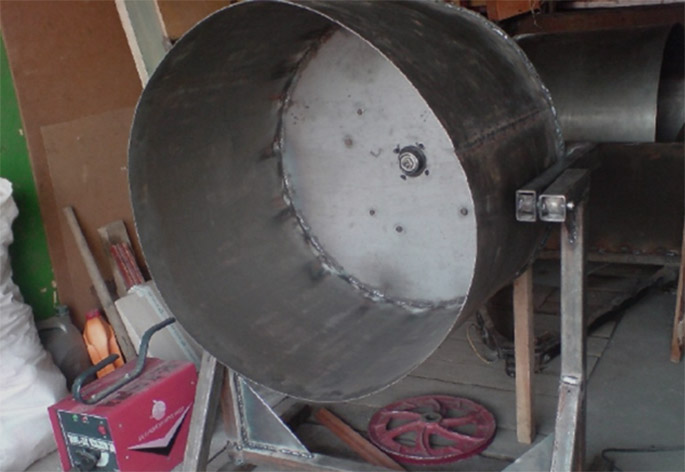

Как сделать грушу

Низ устройства вырезал из металлического листа толщиной 5 мм.

Грушу самодельной бетономешалки можно сделать из металлической бочки!

Одной из сложных операций для belor44 оказалось совместить все детали груши. Вначале он связал середину и дно. В этом снова помогли лучшие помощники русского мастера – бревно и кувалда.

Опыт, который пришел уже после – не следовало все делать так плотно. Надо было «прослабить» верх, ограничив его выход так же, как он это делал с дном.

Какие ошибки можно допустить

Как сделать станину

Главное при конструировании рамы – это выбрать центр тяжести. Иначе устройство будет опрокидываться. Выгрузка бетона должна проходить без особых усилий. Если в процессе эксплуатации вы будете перевозить бетономешалку по участку, поставьте раму на колеса!

Как сделать редуктор

Для опрокидывания belor44 приварил к раме механизм – маховик и шестеренку от классического ВАЗа. Шестеренку он отрезал от бендикса, затем приварил к валику. Использовались два подшипника, они плотно вошли в подобранную трубу. Еще сделал шестигранное колесо.

Опыт использования в строительстве
  1. Загружал весь щебень;
  2. Заливал часть воды;
  3. Засыпал часть цемента;
  4. Снова заливал воду;
  5. Еще часть цемента;
  6. Понемногу – песок.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования :
вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

автор

Трифонова Елизавета

Сборка малобюджетной самодельной бетономешалки – Новости Матери-Земли

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЕРИ-ЗЕМЛИ

Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме … включая, возможно, случайную работу, требующую перемешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную растворомешалку из металлолома… особенно если устройство может справиться с большинством ваших повседневных дел иИзготовление 0005 и

стоит всего несколько долларов.

Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами. Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные купленные в магазине ручные миксеры (некоторые из которых, кстати, имеют цену до 100 долларов!), и так же просты в использовании!

Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от вашего уровня механического мастерства), используя только трубный ключ, дрель с насадками 3/32″ и 1/4″, отвертку, ножовку, и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции. Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

Затем соберите раму из железной трубы (мы использовали оцинкованный лист сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно закреплены на месте, сначала проденьте полуось через ее трубчатый корпус и наденьте колеса и шайбы. Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить вал от чрезмерного осевого люфта и биения, затем смажьте ось и зафиксируйте весь узел двумя шплинтами.

)

Смесительный барабан вращается на валу, закрепленном на крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте. (Было бы неплохо нанести немного смазки на стержень «хребта» рамы — в точках, где он соприкасается с чаном, — чтобы облегчить процесс вращения.)

Наконец, вы можете покрасить сборку, если хотите, и после того, как вы прикрепите набор велосипедных ручек к ручкам, ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь». (Подсказка: вращайте барабан в правильное направление … наклонные лопасти лопасти должны врезаться в песчаный материал, а затем сбрасывать его с верхней части чана. ) Конечно, если хотите, вы можете прикрепить ручки к внешней стороне барабана – напротив каждой лопасти – с помощью используя более длинные болты 1/4″, чтобы закрепить «миксеры». (Убедитесь, что ваши захваты не касаются всех частей рамы во время вращения.)

В любом случае, это простое оборудование стоит десяти долларов или около того (и часа или двух), необходимых для его сборки. А если вы будете тщательно промывать барабан после каждой работы, у вас будет безотказный инструмент на долгие годы!
