Определение реакций опор балки на двух опорах
Тема: Статика. Плоская система произвольно расположенных сил.
Цель работы: Научится определять реакции опор балки установленной на двух опорах.
Задание: Определить реакции опор балки на двух опорах. Схему выбрать в соответствии с номером студента по списку в журнале.
Принять: ;
Порядок выполнения
1. Изобразить схему в соответствии с вариантом.

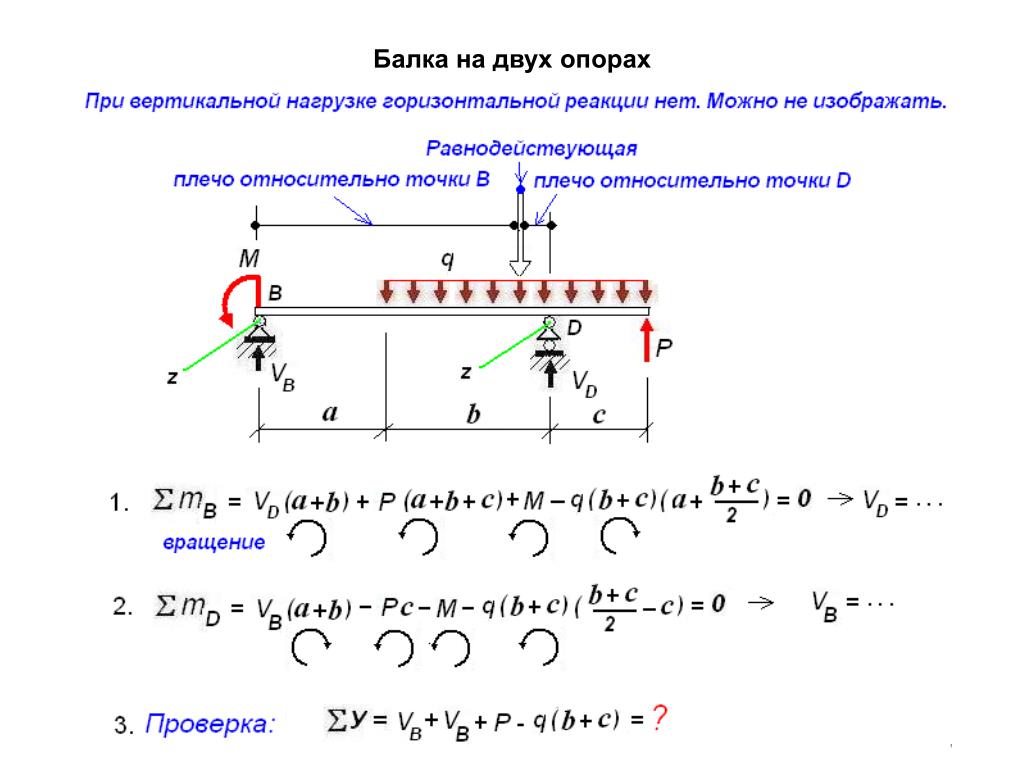

2. Заменить распределенную нагрузку ее равнодействующей Q=q · l .
Приложить равнодействующую к балке в центре тяжести соответствующего прямоугольника.
3. Заменить опоры их реакциями. Реакцию шарнирно-подвижной опоры направить перпендикулярно к опорной поверхности.
Реакцию шарнирно-подвижной опоры разложить на две составляющие, направленные по осям координат.
4. Составить расчетную схему балки.
5. Выбрать оси координат и центры моментов.
6. Составить уравнение равновесия:
7. Из уравнений равновесия найти неизвестные реакции опор.
8. Провести проверку правильности решения, составив уравнения
9. Записать ответы.
10. Вывод
Задания к практической работе № СТ3
1 | 2 | 3 |
4 | 5 | 6 |
7 | 8 | 9 |
10 | 11 | 12 |
13 | 14 | 15 |
16 | 17 | 18 |
19 | 20 | 21 |
22 | 23 | 24 |
25 | 26 | 27 |
28 | 29 | 30 |
Пример решения задания № C т2.
Определить опорные реакции балки, лежащей на двух опорах. Данные своего варианта взять из таблицы.
Дано: F = 102 кн
q = 4 кн/м; М = 8 кн·м,
а1 = 1 м; а2 = 2 м; а3 = 1 м
Определить: RАх; RА
Решение:

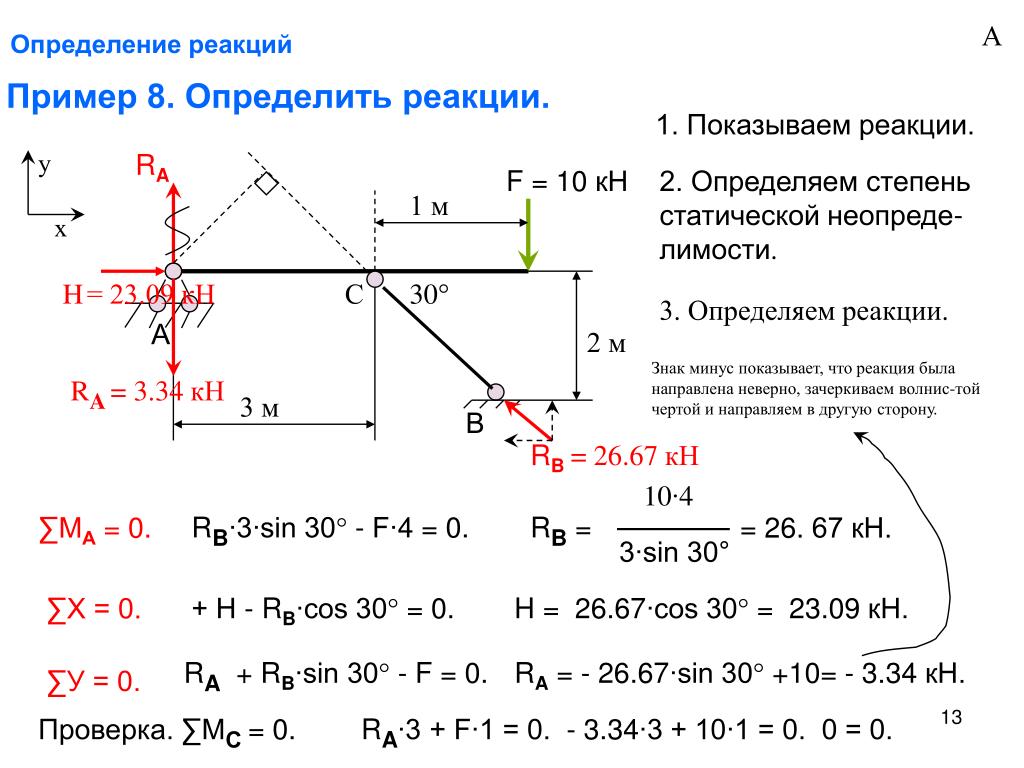

1. 1.Составим расчетную схему (рис. 1)
2.Составим уравнения равновесия
для системы параллельных сил:
(1) ;
(2) ;
(3) ;
3. Решим их относительно неизвестных:
из 1-го уравнения:
из 2-го уравнения:
4.Проверка:
Для проверки правильности решения задачи примем уравнение, которое не использовалось при решении:
;
0 = 0, следовательно опорные реакции определены правильно
РГР № СТ-4 «Геометрические характеристики
Плоских сечений»
ЗАДАЧА. Для заданной плоской однородной пластины определить:
I) Положение центра тяжести;II) Главные центральные моменты инерции.
Данные своего варианта взять из табл. РГР № СТ-4
а) | б) |
Схемы к задаче РГР № СТ-4 |
Таблица РГР № 3
В , мм | 100 | 110 | 120 | 130 | 140 | r | Н | h | |
b , мм | 60 | 74 | 82 | 70 |
100
Как определить реакции на опорах при расчете в ПК Лира
Есть такая сложность в проектировании, о которой я не раз писала. Это конструирование узлов опирания. Как бы правильно ни был посчитан и законструирован несущий элемент, если с опорами просчет – конструкция рискует стать аварийной. И чем легкомысленней относиться к узлам, тем больше риск.
Думала я думала, и решила показать, как нагрузка в местах опирания выглядит в тоннах. Солидно выглядит, я вам скажу. На видео ниже вы сами убедитесь: обыкновенная, не особо массивная монолитная лестница (толщина всего-то 150 мм) дает вертикальную нагрузку на одной опоре в размере 7 тонн! И эти семь тонн должна воспринять стена, не разрушившись. Мало того, лестница давит вниз именно с силой 7 тонн, и если опора не надежна (допустим, повесили на забитых в стену арматурных стержнях), вся эта масса будет настойчиво и упорно пытаться рвануть к земле. И дай Бог, чтобы у нее не получилось!
Зачем я пишу эту статью? Чтобы вы запомнили: всегда, при любых конструкциях, нужно выяснять реакции на опорах и конструировать узлы с учетом этих реакций. В видео я дала инструмент, как можно определить реакцию в Лире. Вводите в расчет конечный элемент КЭ56, который моделирует опору (связи при этом нужно убрать), выполняете расчет и смотрите реакции в каждом элементе (оптимально, если сгенерированы РСН, а то придется суммировать реакции по всем загружениям). Если элементов больше одного, суммируете. И получаете искомую реакцию.
А подробнее в видео.
Есть и другие способы определить реакции на опорах. Не так важно, каким именно вы пользуетесь. Главное — пользуйтесь!
Видео-курсы
Видео-курс «Расчет столбчатых фундаментов на естественном основании»
Этот курс записан после того, как за довольно короткий срок я узнала, как много проектировщиков не знают элементарного и не делают тех расчетов, которые обязаны делать. Ситуация, честно говоря, отвратительная и ведет к медленному, но верному разрушению того, что вот так вот, спустя рукава, напроектировано.
Подробнее
Видео-курс «Расчет каркаса просто и быстро»
Видео-курс Ирины Михалевской, записанный для чертежника, который никогда не делал расчеты. Сразу после курса он начал брать заказы и зарабатывать совсем другие деньги за свою работу, хотя пришел ко мне с сомнениями — не имея опыта, он боялся, что расчеты в Лире чересчур сложны для начинающих (и не зря, но есть обходной путь).
Подробнее
Видео-курс «Азы проектирования коттеджей»
Видео-практикум по проектированию коттеджа с рассмотрением различных вариантов обогатит ваш опыт и даст возможность получить комплексное представление обо всех этапах расчета, отработав его на практике.
Авторский курс Ирины Михалевской сделает для вас проектирование коттеджей понятным и доступным, даже если вы только начинаете свой путь конструктора.
Подробнее
Видео-курс «Интересные лестницы из монолитного железобетона»
31 видео, раскрывающие суть проектирования монолитных лестниц сложной формы. Цикл видео, в котором я делюсь опытом проектирования непростых лестниц — расчеты, конструирование, решение проблем. Концентрация полезной информации, которая не будет пылиться без дела. Проектировщики таких лестниц востребованы как никогда, конкуренции нет, а спрос всегда имеется. Успейте занять пустующую нишу и пополнить свою копилку знаний непростыми решениями.
Подробнее
Видео-курс «Грамотные чертежи КЖ»
Курс про то, что должно быть в чертежах КЖ, чтобы они были исчерпывающе качественными, грамотными и без критических ошибок. Упор на конструирование и содержание чертежей.
Подробнее
Видео-курс «Инструкция по сбору нагрузок»
Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему.
Подробнее
Последняя статья на сайте
Видео-курс «Инструкция по сбору нагрузок»
Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему.Что вы откроете для себя в курсе?
Принципы сбора нагрузок для любой расчетной схемы — вы не просто получите много примеров для разных конкретных случаев, но и поймете в общем, как действовать в любых ситуациях.
Прочитать статью
Новые статьи
- Видео-курс «Инструкция по сбору нагрузок»
- Видео-курс «Грамотные чертежи КЖ»
- Видео-курс «Интересные лестницы из монолитного железобетона»
- Видео-курс «Азы проектирования коттеджей»
- Видео-курс «Расчет каркаса просто и быстро»
- Видео-курс «Расчет столбчатых фундаментов на естественном основании»
- Как выполнить расчет каркаса и ничего не упустить
- Мономах просто.
Обучающий видео-курс. Урок 5. Колонны, балки, стены, проемы в стенах и перегородках
- Опирание монолитных плит на стены. Ответы на вопросы
- Проверка чертежей железобетонной лестницы входа. Видео с комментариями
- Проверка чертежей бассейна. Видео с комментариями
- Конструирование железобетонных лестниц с пояснениями: опалубка, армирование, примеры выполнения чертежей
- Конструирование железобетонных балок с пояснениями: опалубка, армирование, примеры выполнения чертежей.
- Мономах просто. Обучающий видео-курс. Урок 4. Перекрытия
Новое в блоге
Странные отношения с заказчиком
Иногда случаются странные вещи, и я не могу их объяснить.
Работа – работой, но отношения с людьми для меня всегда на первом месте. Нет нормальных отношений – работа тоже нормальной не будет.
Не так давно был у меня случай. Человек нашел мой сайт, написал мне письмо и попросил помочь с двумя расчетами. Ок. Договорились о цене, сроках, выяснила все исходные данные и принялась за работу. Когда работа была выполнена, написала заказчику и сказала, что работа готова, после оплаты вышлю результаты.
Обычная вроде бы схема, никогда не подводила.
Прочитать статью
Изменение по ходу проекта – чем аукается?
Ох уж эти переделки… Иногда выучишь наизусть и содержимое чертежей, и ход их выполнения, пока десять раз переделаешь.
А знаете, чем чревато? Ошибками. Переделка – это всегда незамеченные замыленным глазом, не отловленные ошибки. Причем и проверщик не поможет: у проверщика тоже глаз замыливается…
Прочитать статью
Как у Бога за пазухой
Интересное дело. Конструктор чаще всего получает работу от архитектора, ну или от человека, выполняющего роль ГИПа – координатора между заказчиком и всеми исполнителями проекта. Напрямую от заказчика работа поступает редко и мимолетно – это обычно те люди, которые строят без проекта, но особо ответственные конструкции сами «проектировать» не рискуют.
Прочитать статью
Популярные статьи
- Как подобрать перемычки в кирпичных стенах
- Расчет металлического косоура лестницы
- Сбор нагрузок для расчета конструкций — основные принципы
- Собираем нагрузки на ленточный фундамент дома
- Как рассчитать стены из кладки на устойчивость
- Монолитное перекрытие
- Подбираем перемычки в несущих кирпичных стенах — примеры расчета
- В чем разница между шарнирным опиранием и жестким защемлением
- Расчет сечения стропил
- Монолитное перекрытие по металлическим балкам
- Сборное перекрытие или монолит?
- Монолитный пояс — что это такое и зачем он нужен?
- Чертеж котлована. Пример выполнения
- Как пробить проем в существующей стене?
- Первое и второе предельное состояние при расчете конструкций
- Как определить нагрузку на крышу в вашем районе
- Как выполнить армирование перекрытия частного дома
- Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия
- Мономах просто.
Обучающий видео курс.
- Армирование монолитных перекрытий в районе отверстий
Последние комментарии
