Разводка коммуникаций в плитном фундаменте – Коммуникации под фундаментной плитой – Особенности устройства ремонтопригодных коммуникаций в плитном фундаменте

Содержание

Особенности разводки коммуникации под плитой

Собственный благоустроенный дом – мечта любителей загородной жизни. В готовом виде, на картинке, все выглядит красочно. Но чтобы создать комфортные условия для жизни, нужно многое учесть и, в первую очередь, позаботиться о проведении коммуникаций.

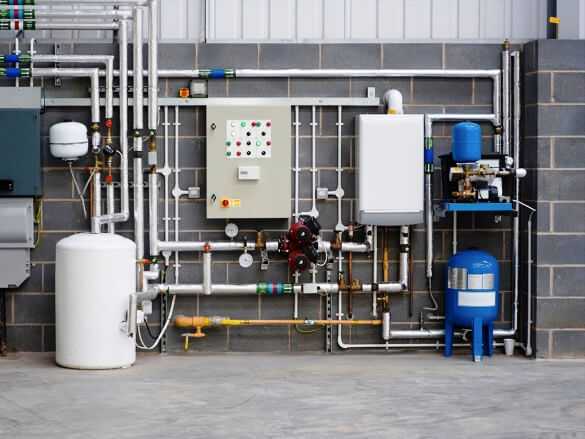

Коммуникации, они же инженерные системы, включают в себя:

●     Электрическую сеть

●     Водопровод

●     Канализацию

●     Отопительную систему



Бесперебойная работа, долговечность и безопасность этих систем зависит от правильности проектирования и монтажа. Коммуникации требуют значительных финансовых вложений. Стоимость составляет от 25% до 40% от общей стоимости дома, который собираетесь строить. Необходимое оборудование, способ монтажа и варианты закладки формируют смету инженерных сооружений. Ошибка при планировании и монтаже приведет к сбою и дорогостоящим ремонтным работам. Лучше довериться специалистам и сэкономить время, нервы и деньги, обеспечив надежность и безопасность дома по оптимальной цене в АСП ДСК.



Проектирование

Ну нельзя браться за дело, не имея конечной цели и четкого плана. Поэтому уже на этапе закладки фундамента наши сотрудники четко знают, где будет проходить водопровод, канализация и подземный ввод электрической сети. Даже если, по причине недостатка денежных средств, планируется постепенный монтаж, наши специалисты учитывают и это, согласовывая проект с заказчиком. Лучше позаботиться обо всем заранее, нежели впоследствии выдалбливать необходимые технические отверстия в фундаменте. Затраты в этом случае будут немалые.





Что необходимо предусмотреть в проекте:

●     Место для дома, гаража и дополнительных хозяйственных построек на участке. Поможет определить длину подводящих путей к колодцу, скважине и септику

●     Померить расстояние до ближайшего столба линии электропередач

●     Рассчитать нагрузки на электрическую сеть. От этого зависит выбор оборудования для ее монтажа

●     Рассчитать потребление энергии и воды. В зависимости от площади строения, способа отопления, точек для водозабора и количества жильцов данные будут отличаться

●     Определиться, как будут проложены провода, трубы и прочие коммуникации. Они будут доступны и на виду или же их скроют, проведя сквозь стены? Где лучше всего их заводить?

●     Ну и наконец, определиться с материалами и комплектующими для монтажа.



Ввод канализации и водопровода

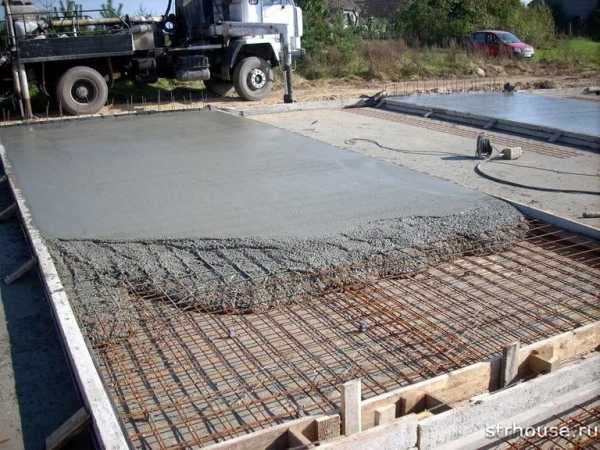

Если в проекте фундамент из плавающей плиты, инженерные системы будут проводиться до подстилающего слоя и перед монтированием арматурной сетки. Это связано с особенностями технологии строительства.



Для подведения канализационной системы:

●     Роют траншею, глубина которой не менее 0,7 м, в месте пересечения с фундаментом здания

●     Трубы от здания до септика прокладываются под углом не более 7 градусов

●     Если же угол внутри помещения превышает 7 градусов, стоки собираются горизонтальными линиями и сбрасываются в вертикальный стояк, который соединяется с трубой наружной канализации



Место ввода трубы должно быть прочным, чтобы ее не раздавило при усадке здания. Для этого используется металлическая труба (проходная гильза), диаметр которой в 2 раза превышает диаметр трубы водопровода или канализации. Гильза заделывается материалом, который способен обеспечить максимальную герметизацию.

Если плитный фундамент уже залит, нельзя нарушать его целостность, так как это несущая конструкция. Для подземного ввода коммуникаций существует единственный выход – наклонное бурение. Но эта технология применяется крайне редко из-за своей дороговизны.





В основном, канализационные и водопроводные трубы проводятся через цоколь или стены. Последовательность работ следующая:

●     Сооружение кессона прилегает вплотную к стене

●     Коммуникации углубляются

●     Запорная арматура, счетчики, фильтры монтируются внутри кессона

●     Сверху конструкции строится легкая будка, которая в зимнее время постоянно отапливается



Особенности ввода электрического кабеля

Электрический кабель вводится отдельно от канализации и водопровода. Для этого заводится отдельная труба, которая выходит к месту, где будет расположен электрический щит. Он размещается на расстоянии не менее одного метра от труб других коммуникаций.







Особенности газификации

Нельзя прокладывать газовые трубы под плитой фундамента или на его пересечении. Газовая труба заводится снаружи, через стену. Для этого используется специальный стальной футляр, концы которого должны выступать на 0,03 м и более.

www.aps-dsk.ru

Базовые принципы планирования инженерных коммуникаций в частном доме

Экология потребления.Усадьба:Рассматриваем первоочередные задачи, которые связаны с проектированием инженерных систем в загородном доме.

Комфортность проживания в загородном доме напрямую зависит от того, как работают все инженерные системы и коммуникации — электро- и водоснабжение, система отопления и канализация. Причём, эффективность работы, долговечность и безаварийная эксплуатация «инженерки» напрямую зависит от её грамотного проектирования и качественного монтажа.

В рамках данной статьи мы ответим на следующие вопросы:

  • С чего начинается планирование инженерных коммуникаций.
  • На какие нюансы ввода в дом канализации, водопровода и электрики нужно обратить внимание в первую очередь.
  • Как конструктив дома влияет на особенности прокладки коммуникаций.


Планирование инженерных коммуникаций

Строительная практика показывает, что инженерные системы — это один из самых дорогостоящих компонентов в загородном доме. В зависимости от стоимости выбранного оборудования, способа его монтажа, а также вариантов прокладки коммуникаций, цена «инженерки» может составлять 25-40% от общей сметы на строительство дома. Поэтому любая ошибка, допущенная ещё на стадии выбора или прокладки инженерных систем, приведёт в будущем к необходимости переделок и дорогостоящему ремонту.

Запоминаем главное правило: выбору и монтажу инженерных систем загородного дома предшествует этап проектирования, который начинается с грамотного планирования.

Соблюдение данного принципа позволит избежать ошибок. Например, если в качестве фундамента выбрана монолитная плита, или в дальнейшем на базе ленточного фундамента планируется сделать полы по грунту, то место ввода коммуникаций в дом (вода, канализация) обязательно проектируется заранее. Иначе, после возведения коробки дома придётся ломать голову, где и как ввести инженерные сети, вплоть до переделки/сверления фундамента или выдалбливания технических отверстий в стяжке перфоратором.

В случае отсутствия достаточных денежных средств, можно смонтировать инженерные системы постепенно, растянув этот процесс на длительное время. Но закладные под водопроводные и канализационные трубы, электрику (если планируется подземный ввод) каналы, отверстия в фундаменте, перекрытиях и стенах предусматриваются заранее. Это позволит избежать значительных финансовых и трудовых затрат при дальнейшей работе по монтажу «инженерки».

Итак, мы определились, что проект — это база строительства инженерных коммуникаций. Возникает закономерный вопрос: как правильно всё распланировать? Для ответа следует разбить свои действия на ряд последовательных шагов, двигаясь от общего к частному. Чтобы ничего не забыть, берём лист бумаги и записываем, что нам потребуется сделать, а именно:

  • Определить, где на участке будет стоять дом, располагаться хозяйственные постройки, гараж, а также колодец/скважина и септик, чтобы определить длину подводящих магистралей относительно существующих или планируемых инженерных коммуникаций в здании.
  • Промерить расстояние от столба, от которого подводится электричество к дому. Если расстояние превышает 25 м, то потребуется установка еще одного промежуточного столба, или, как вариант, можно осуществить подземный ввод электрокабеля в дом.
  • В зависимости от площади дома, тепловых потерь, способа отопления, точек водоразбора, количества жильцов и их предпочтений, прикидываем объём водо- и энергопотребления.
  • Рассчитываем предполагаемую нагрузку от всех электропотребителей, т.к. от этих данных зависит выбор электропроводов и защитных устройств.
  • Определяемся с местом в доме, где должен осуществиться монтаж оборудования.
  • Рассчитываем, как прокладывать магистрали (открытым или закрытым способом в штробах), как они будут заводиться в помещения. Как осуществить проходку сквозь стены и перекрытия.
  • В случае, если монтаж производится своими силами, выбираем материалы и оборудование для монтажа инженерных систем. Или, определившись со своими предпочтениями, заказываем проект в специализированной организации

Это лишь общие, базовые данные, на основании которых можно сделать предпроектный эскиз инженерных сетей. Любая мелочь имеет значение. Если что-то упустить из вида, то впоследствии, например, задумав сделать ландшафтный дизайн или возвести хозяйственную постройку, выяснится, что в этом месте зарыт электрический кабель, водопровод или установлен септик с полем фильтрации.

Исходя из этого, приступая к планированию и дальнейшему проектированию инженерных сетей, сразу думаем, что и где планируется сделать. Т.е. «инженерка» — это компромисс между функциональностью, надёжностью работы, эстетичностью проложенных коммуникаций и разумной достаточностью без чрезмерного усложнения системы.

Нюансы проведения инженерных коммуникаций

Отправная точка проектирования инженерных сетей — расстановка приоритетов. Только разобравшись с одной задачей, переходим к следующей, не пытаясь охватить всё и сразу.

Первое, на чём базируется нормальное функционирование загородного дома, это — электричество и вода. Т.е. необходим надёжный источник водо- и электроснабжения, а для их ввода и разведения по потребителям – инженерные коммуникации. Причём электричество и вода потребуются ещё на стадии возведения коттеджа.

Хотя построить загородный дом можно, используя бензогенератор и привозную воду, но это значительно усложняет все строительные работы.

Если электричество поставляется централизованно, от энергокомпании, то надёжный источник воды в большинстве случаев — забота домовладельца.

Воду можно добыть из колодца или из скважины. Причём скважина, в зависимости от глубины залегания водоносных слоёв и структуры почвы, может буриться «на песок», либо обустраивается полноценная, но и самая дорогая артезианская, или забивается прямо в доме/коробке неглубокая бюджетная «абиссинка».

Поэтому сразу, на первоначальном, планировочном этапе, прикидываем, откуда брать воду, как она будет заводиться в дом, где будет размещаться насосное оборудование. Например, внутри дома, в техническом помещении или котельной. Или прямо над скважиной устраивается кессон с водоприёмным оборудованием, и уже от него водопровод заводится в дом.

Отталкиваясь от этой информации, а также определив, где на участке расположить дом, мы можем рассчитать расстояние трассы от точки водозабора до точки ввода в дом трубопровода. В зависимости от региона проживания и глубины промерзания грунта (например, в МО примерно 1.5 м), прикидываем, на какой глубине монтировать трубу так, чтобы зимой она не замёрзла.

Если водопровод прокладывают выше глубины промерзания грунта, то необходимо предусмотреть монтаж нагревательного кабеля или утепление. Например, теплоизолятором для труб «шубкой» из вспененного полиэтилена или пенополистирольной «скорлупой».

Важно определить точку ввода заранее. Если трубопровод пройдёт под плитным фундаментом и выйдет сквозь его горизонтальную плоскость, нужно предусмотреть (ещё на этапе проектирования фундамента) закладную трубу. Аналогично действуем с подвальным помещением или заглубленным ленточным фундаментом, с той лишь разницей, что трубопровод проходит горизонтально через стену фундамента.

Традиционно узким местом ввода водопровода в дом является проходка сквозь фундамент. Это место необходимо герметизировать, причем сделать это так, чтобы трубопровод не раздавило при возможной подвижке/осадке фундамента.

В качестве проходной гильзы может использоваться металлическая труба, внутренний диаметр которой в 2 раза больше внешнего диаметра водопроводной или канализационной трубы. Гильза с установленной трубой с двух сторон заделывается влагоустойчивым, не подверженным гниению материалом, компенсирующим возможную подвижку строения. Например, каболкой — смоляным канатом из льна, джута или пеньки.

Узел такой проходки наглядно демонстрирует следующий рисунок.

При закладке канализационной трубы учитывается несколько факторов. Это – глубина промерзания грунта, вид септика или локальной очистной станции, величина уклона на участке, расстояние от септика до дома.

Рекомендуемый уклон канализационной трубы диаметром 110 мм составляет 2 см на 1 погонный метр.

Не советуются объединять ввод электрокабеля в дом (если электричество планируется ввести подземным способом) с водопроводными и канализационными трубами. Для ввода электрокабеля монтируем отдельную закладную трубу, которая выходит в помещение, где монтируется электрощит.

 Итак, берём план помещений и отмечаем на нём, где и сколько предполагается розеток, выключателей, светильников и т.д. Отмечаем точки с виртуальной расстановкой мебели. Иначе впоследствии может оказаться, что смонтированную розетку закроет диван или шкаф.

Также подсчитываем количество остальных электропотребителей. Это — бойлеры, насосы, уличное освещение бани или сауны, все лампочки и т.д. После этого рисуем структурную схему электрики и рассчитываем общую потребляемую мощность всего оборудования. На основании этого расчёта можно будет подобрать типы и сечения кабелей и рассчитать комплектацию электрощитков. После этого выбираем места для размещения электрощитков, распаечных коробок и кабельных трасс. Отмечаем их на плане. Далее выбираем оборудование и рассчитываем длину кабелей. После чего приобретаем всё необходимое и занимаемся монтажом.

Подведение итогов

В идеале, проектируя инженерные системы, нужно суметь взглянуть на них как глазами проектировщика, так и глазами монтажника, с учётом материала, из которого возводится дом - дерево, газобетон, кирпич, каркасная постройка и т.д. Поскольку свойства материала и конструктив дома напрямую влияют на способы и трудоёмкость прокладки инженерных коммуникаций.

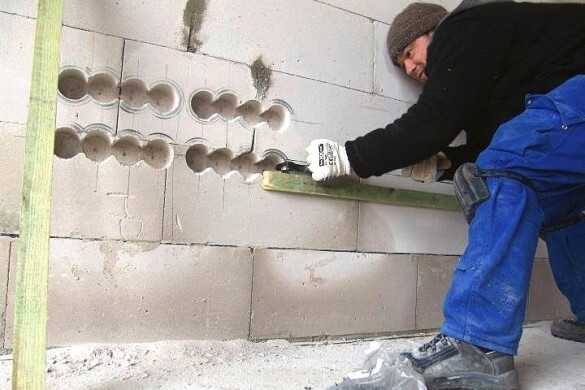

Например, газобетон легко штробится простым ручным инструментом, а для прокладки трассы трубопровода или электросети в кирпиче или теплой керамике придётся воспользоваться электроинструментом.

Прокладывая коммуникации в брусовом или бревенчатом доме, нужно учесть усадку древесины, чтобы трассы, трубопроводы и кабели не пережало через 1-2 года. В каркасном доме удобно прятать линии коммуникаций за внутренней отделкой.

Конструктив дома и фундамента также влияет на способы монтажа инженерных коммуникаций. Если есть подпол, то канализационные трубы и водопровод можно провести в нём.

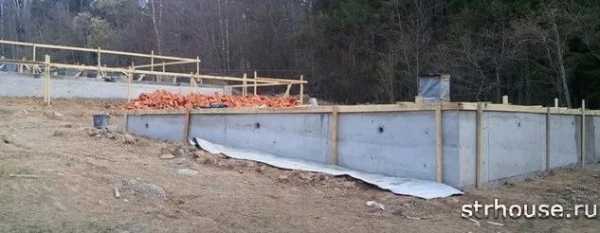

При строительстве малозаглубленного фундамента (МЗЛФ) водопроводные и канализационные трубы закладываются под подошвой ленты при условии, что грунт не просадочный. Далее трубопровод заводится внутрь периметра фундамента, поднимается вертикально и проходит сквозь перекрытие. При проходке пола по грунту для сохранения неразрывности паро- и гидроизоляционного слоя заводим его на трубу, на толщину стяжки. опубликовано econet.ru



econet.ru

Канализация под фундаментом – особенности монтажа

«Соблюдение технологии производства - дороже любых материалов!»

Прокладка канализационных труб - важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

  1. Через фундамент - для цокольных этажей с большим заглублением;
  2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

  • В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
  • Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
  • Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Важно: учитывая все нюансы, грамотно проложить систему канализации под/через фундамент могут только профессионалы, которые владеют технологией и располагают полным спектром необходимых инструментов и техники.

Как мы делаем канализацию при возведении фундамента?

  • В зависимости от назначения будущей постройки инженер составляет подробный план и чертеж системы, выбирает способ прокладки;
  • Непосредственно прокладкой коммуникаций занимается бригада под руководством прораба, имеющего высшее строительное образование;
  • Проводим испытания системы канализации методом пролива;
  • На всех тапах мы соблюдаем нормы СП 32.13330.2012 «Канализация. Наружные сети и сооружения».

Основные правила прокладки канализации:

  • Канализация под монолитной плитой располагается в заранее вырытые траншеи;
  • Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
  • Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;
  • При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
  • При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
  • При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
  • Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
  • Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Это стандартный список работ и требований по проведению канализации во время строительства фундамента. Однако полный перечень работ определяется индивидуально для каждого случая и зависит от масштаба работы, типа постройки, сезона, климата и пр.

Как мы работаем

4шаг

Строительство

Прокладка труб канализации входит в общее обустройство фундамента от компании «Архитектурно-строительное производство». Однако вы можете составить смету работ и материалов отдельно, обратившись к нашим менеджерам. Стоит обратить внимание, что точная цена станет известна только после составления чертежа, плана разводки, оценки масштаба работ и прочих индивидуальных факторов.

asp-fundament.ru

Прокладка канализации и коммуникаций под фундаментом

Любой владелец частного дома или дачного участка мечтает о том, чтобы создать себе максимально комфортные условия для проживания. Но, комфорт невозможно представить без таких удобств как душ, туалет, ванна — как и само здание невозможно представить без окна.

Выведенная из земли канализационная труба

С такой целью в монолитном доме необходимо провести систему канализации. Хорошо, если удалось провести канализацию в плите при заливке фундамента, и соответственно построить монолитный дом одновременно, но если такой возможности не было, то придется осуществлять прокладку труб и кабеля под фундаментом.

Это обязательный процесс, ведь по-другому прокладка под канализацию и все необходимые коммуникации под фундаментом или в плите вам не удастся. Именно об этом сейчас и пойдет речь в данной статье.

Назначение и особенности

Коммуникациями называют инженерные кабеля или трубы, обустраивающие в жилых и нежилых зданиях с целью обеспечить надлежащие проживающим там людям надлежащие санитарно-гигиенические условия, а также условия для быта и труда, которые бы находились на высоком уровне.

Под канализацией следует понимать целый комплекс, состоящий из множества элементов, которые способны обеспечивать организованный прием и устранение загрязненных сточных вод и других веществ, которые подлежат утилизации через специальное отверстие.

Кроме того, с помощью канализационных труб грязные воды также очищаются и обезвреживаются перед тем, как поддаться сливу или повторному использованию. Например, если их отводят из участка и пропускают через систему фильтрации.

Прокладка кабеля и труб коммуникаций выполняется для зданий общественного, жилого, специального, служебного и производственного назначений, которые имеют полностью оборудованные внутренние водопроводы.

Также достаточно часто применяют канализацию под фундаментом в дачных и сельских поселках, промышленных заводах, комбинатах, бане и так далее. Там предпочтительнее прокладка кабеля и канализации по уже готовой конструкции, так как большинство домов уже довольно старые, и полноценными коммуникациями не были оборудованы.

Для прокладки такой канализации используют специальное сверлильное оборудование, так как по-другому разработать фундаменты вам не получится.

к оглавлению ↑

При каких условиях можно прокладывать?

Многих людей интересует вопрос, можно ли вообще заниматься обустройством коммуникаций в монолитном плитном фундаменте для монолитных домов или в бане. В особенности важна прокладка труб и кабеля. На самом деле безопасно провести канализационные трубы возможно, но обязательно надо учитывать некоторые аспекты. Первое, на что надо обратить внимание – это на предотвращение возможности замерзания труб.

Пример разводки канализации под фундаментом

Кроме этого, при проведении канализации в монолитном доме надо учитывать и следующие правила:

  1. Точки водозабора должны быть расположены как можно компактнее и иметь достаточный уклон.
  2. Место расположения септика ни в коем случае не должно быть меньше 20 метров от соседского участка и ближе 50 м от колодца, где присутствует питьевая вода.
  3. Нужно соблюдать все существующие технические правила и нормы, установленные санитарными органами.
  4. Внешние контуры канализационных труб обязательно должны быть полностью прямыми.
  5. Если для септика обязательно надо время от времени проходить ассенизацию, то его необходимо поместить в месте, где бы был удобный доступ к его полости и подъезд для техники.
  6. Во время проведения труб надо учитывать определенный угол их наклона.
  7. Прежде, чем закапывать кабеля и трубы надо внимательно проверить их на предмет герметичности и надежности, и если обнаружено какое-то ненужное отверстие, то его надо заделать. Ведь через это отверстие в почву могут попадать посторонние элементы, а это недопустимо.

Если учитывать все вышеперечисленные факторы, то канализация в бане или монолитном доме может быть проведена даже собственными руками.

Прокладывать канализационные трубы под фундаментом можно, но все нужно делать предельно внимательно, ведь в случае допущенной ошибки придется проделать огромный объем работы для того, чтобы ее устранить.

Вести прокладку коммуникаций под фундаментом лучше под надзором специалистов, это позволит вам избежать неприятных ошибок. Причем у специалистов имеются рабочие инструменты, которые не только позволяют эффективно завершить работу, но существенно сократить затраты времени на сам рабочий процесс.

Самостоятельная же разработка и прокладка коммуникаций отберет у вас достаточно много времени и сил, а результат вам никто гарантировать не сможет.

к оглавлению ↑

Плюсы и минусы

В строительстве существует несколько вариантов, с помощью которых можно проложить канализационные трубы. Хотелось бы рассмотреть более детально, какие преимущества или недостатки имеет вариант канализации с применением септика, а также прокладка труб непосредственно под фундаментом монолитного здания.

Плюсы:

  • монтаж осуществляется в кратчайшие сроки, а стыки заделываются относительно легко;
  • можно проводить кабеля, в том числе электрического защитного типа;
  • обладают круглой формой, которой не всегда можно легко добиться;
  • долговечность, если сравнивать с другими типами проведения канализационных труб;
  • высокий уровень надежности с защитой от всевозможных погодных осадков.

Кроме всех вышеперечисленных достоинств существуют также недостатки, но их не так уж много. Главный минус заключается в том, что для устройства септика надо использовать тяжелую технику, так как изделия обладают чрезмерно большим весом.

Вручную перемещать материалы не получится, ведь существует большая вероятность появления трещин. Старайтесь как можно меньше воздействовать на все элементы коммуникаций, укладывать их с соблюдением обустройства песчаной защитной подушки с гидроизоляцией, если в этом есть необходимость.

к оглавлению ↑

Разработка отверстий в фундаменте под канализацию (видео)

к оглавлению ↑

Этапы работы

Если в бане или каком ни будь другом здании необходимо провести канализацию, то следует соблюдать следующий алгоритм действий.

Сначала делается разметка того места, где будет расположено отверстие выхода канализационных труб из здания, а также участка, где находится сточный колодец. Измеряется полностью длина канализации, которая планируется создаваться.

Также обязательно составляют схему канализации или конкретной системы коммуникаций. Без схемы работать нельзя, ведь импровизация здесь только повредит.

В помещении необходимо вскрыть полы от того места, где будет происходить слив до отверстия выхода трубы на улицу. Траншеи необходимо копать с учетом того, что они должны быть расположены до нижней части цоколя, а минимальная глубина, на которой должна пролегать труба составляет 90 сантиметров. Внушительные объемы работ по рытью траншей лучше производить с помощью экскаватора.

С помощью специального бура или другого инструмента под фундаментом пробивается скважина и, применяя лопату, делается специальный подкоп под фундамент — шурф. В качестве бура можно использовать ручные инструменты, но они чрезвычайно плохо работают.

Специалисты же пользуются бурильными установками колонкового бурения, с напылением из алмазов. Такие системы способны бурить отверстия в монолитной плите любой толщины, справляясь с работой за считанные минуты.

В бане или доме делается аналогичный шурф, но во встречном направлении с помощью лома грунт проваливается в выкопанный туннель.

Отвод будет расположен непосредственно под фундаментом, а наружу будет выходить на высоте примерно 25 сантиметров. Саму же трубу нужно направить к верху.

Прокладка канализации на этапе строительства

Через уже готовое отверстие в трубе, привязывается надежная веревка, а обычная металлическая закладка или тряпка нужна для того чтобы закрыть отверстие.

Укладывать канализационные трубы лучше, как правило, вдвоем, то есть если один снаружи подает материал, то другой в здании начинает цеплять трубу и затягивать во внутрь.

Трубы укладывают, но перед этим траншеи надо засыпать слоем песка примерно высотой в 10-15 см, а после того, как трубы были уложены, сверху также посыпается приблизительно такой, же слой песка. Это необходимо для того, чтобы защитить канализационные трубы от механических воздействий, а также промерзания.

К тому же, если кто-то будет самостоятельно раскапывать грунт возле фундамента, то слой песка просигнализирует ему о том, что рядом проложены коммуникации. Особенно это полезно, если работу ведут экскаватором. Экскаваторщику очень сложно заметить проложенные трубы в земле, если их не прикрыли песком или лентой.

pofundamenty.ru

Фундамент и коммуникации. Правильная прокладка коммуникаций в фундаменте

  • Главная
  • Ленточный фундамент
  • Выбор фундамента
  • Плитный фундамент
  • Свайный фундамент
  • Главная
  • Ленточный фундамент
  • Выбор фундамента
  • Плитный фундамент
  • Свайный фундамент
  • Ленточный фундамент
  • Выбор фундамента
  • Плитный фундамент
  • Свайный фундамент
  • Ленточный фундамент
  • Главная
  • Работы с фундаментом

karaokerox.ru

Пошаговая инструкция по устройству плитного фундамента

По своим функциональным особенностям плитный фундамент относится к малозаглубленному типу оснований. Его ключевая особенность заключается в том, что по всему периметру возводится ровное армированное основание, способное противостоять негативным воздействиям пучения грунта и обеспечивающее формирование идеальной поверхности для дальнейшей отделки.

Благодаря такой особенности плитный фундамент максимально просто может перенести различные переменные нагрузки на грунт и распределить давление по всему периметру. Сегодня мы рассмотрим особенности плитного фундамента и порядок его строительства своими руками в виде пошаговой инструкции.

Что такое плитный фундамент

Плитный фундамент представляет собой монолитную армированную плиту неглубокого заложения, которая чаще всего используется в местах, где грунт пучинистый или склонен к усадке. Достаточно часто плитный фундамент встречается на особо влажных участках, где уровень грунтовых вод находится практически у поверхности.

Такой фундамент создает своего рода плот, предохраняя помещение негативных атмосферных явлений и предотвращая проникновение влаги в помещение. Само основание очень схоже с УШП, за исключением утепления пола, которое в плитном фундаменте не используется.

Данный тип используется:

  • на участках, где грунт обладает низкой способностью к удерживанию сооружения, а вес планируемого здания достаточно большой;
  • в местах, где возможна неравномерная усадка строения;
  • на участках, где присутствуют напорные грунтовые воды.

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

  • пониженная стоимость конструкции по сравнению со шведской плитой;
  • простота монтажа;
  • высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
  • платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
  • возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
  • нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

  • необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
  • повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
  • необходимость использование техники для заливки большого объема бетона;
  • финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Глубина заложения плитного фундамента

Как правило, толщина монолитной плиты фундамента составляет 35-50 см, это зависит от типа грунта и веса здания. Более точно определить этот параметр можно на основании расчетов. Чтобы узнать оптимальную глубину заложения фундаментной плиты, нужно выполнить расчет:

  1. Определяем тип грунта;
  2. По справочнику находим оптимальное удельное давление на данный грунт;
  3. Далее просчитывается вес дома. Здесь нужно учесть все: стены, вес самой плиты, чердачное перекрытие, крыша и возможное давление на нее от снега, балкон, мансарду и все, что создает нагрузку на грунт;
  4. Определяем нагрузку на поверхность. Для примера предположим, что у нас двухэтажный дом с весом в 100 т и площадью 54 м2. 100 000/54 = 0,19 кг/см2. Например, у песка показатель 0,25 кг/см2. Таким образом разница 0,06 кг/см2. Теперь нужно умножить на площадь 54 м2, так получится 32 т – это необходимая масса фундамента;
  5. Далее, учитывая плотность, рассчитываем объем бетона 32 000 / 2500 = 12,8 м3;
  6. Остается получить толщину фундамента 12,8/54 = 0,24 м.

Таким образом, толщина плиты в пределах 30 сантиметров будет оптимальной для данного дома. При этом глубина заложения такого фундамента должна быть такой, чтобы под плитой не было плодородных слоев грунта – все они снимаются на этапе подготовки поверхности, а после заливки бетона выполняется обратная засыпка фундамента.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.

Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:

Помогла статья? Оцените ее



strhouse.ru

Подводка коммуникаций к дому, как правильно провести коммуникации снаружи внутрь дома?

Коммуникационные линии подсоединяются к дому от централизованной системы, после одобрения соответствующих органов. С электричеством особых проблем нет. Подсоединение производится от воздушной линии, к распределительной коробке, от которой внутрь дома заводятся высоковольтные провода. А как правильно проложить магистральные линии канализации и водоснабжения?

Трубы прокладываются под землей и первое, что нужно сделать – это позаботиться о не замерзании их в минусовую температуру. Есть два выхода из этой ситуации.

Вариант первый – монтаж труб ниже линии промерзания грунта

При обустройстве водоснабжения от скважины, строится кессон располагаемый в земляном коробе, ниже уровня промерзания почвы. От него прокладывается подающая труба, до самого подполья строения, а уже оттуда ее поднимают наверх и делают внутреннюю разводку по дому. Под строением грунт не промерзает, а на подъеме отвода выше, трубу дополнительно оборачивают утеплителем, не дающим ей промерзнуть.

Вариант второй – обогрев

Если нет возможности проложить водопровод ниже уровня промерзания, то для защиты используется специальный подогрев. Это тепловой кабель, укладываемой по всей длине системы. Датчики понижения температуры, срабатывают при достижении критической отметки и включается подогрев. Очень удобно, но это влечет дополнительные расходы электроэнергии.

Отвод канализации через

В отличие от водопроводной трубы, здесь нет постоянного присутствия жидкости, поэтому канализационные трубы нужно только правильно проложить изнутри наружу. Допускается укладка выше уровня промерзания грунта. Входной патрубок располагается на глубине до 60 см, расстояние от септика до фундамента дома от 5 до 15 метров. Рекомендуемый уклон, примерно 2-4 см на каждый метр трубы. Таким образом, чтобы обеспечить нормальный уклон, при укладке канализации от дома до септика на расстоянии до 10 метров, трубу нужно закапывать на глубине от 40 до 60 см на входе в очистной канал, с последовательным подъемом уклона в сторону дома.

Проводка коммуникаций через столбчатый фундамент

Это самый простой способ прокладки. Траншею можно выкапывать на любом этапе строительства дома. Главное, чтобы она не проходила слишком близко к столбу, это ослабит грунт вокруг него и снизится несущая способность.  Рекомендуется делать отступ от 2 до 2,5 метра. Но если при этом расстояние от одного столба до другого не позволяет, уложиться в эти ограничения, траншею роют на одинаковом удалении от каждой опоры.

Главным недостатком свайного фундамента (столбчатого), в плане проводки коммуникаций, является холодное подполье. Пол можно хорошо утеплить, но пространство между грунтом и перекрытием будет холодным. Утепление позволит спастись от сквозного ветра, но от промерзания не защитит. Поэтому как единственный вариант спасения в этом случае – укладка греющего кабеля.

Ленточная основа – как в этом случае не заморозить воду?

Работы по проведению коммуникаций в таком типе фундамента, прорабатываются заранее. Если основа мелкозаглубленная, то до рытья траншеи, выкапывается ров под водопроводную трубу, ниже уровня промерзания. Участок коммуникаций, располагающийся под фундаментом, защищается металлической гильзой.

При глубокой закладке, магистраль проводят через толщу бетона. Чтобы сделать отверстие, на стадии закладки, в арматурный каркас монтируется металлическая гильза. После заливки ленточного фундамента, ее подчищают и прокладывают водопроводные трубы согласно инструкции.

Можно и после прокладки основы вывести трубы. Только в этом случае, работы усложняются долблением основы. Отверстие необходимо будет проделать не только в монолитной плите, но и дополнительно срезать арматуру, попавшуюся на пути.

Прокладка через плитный фундамент

Этот вариант не прощает недочетов, поэтому проложить канализацию или водопровод можно только на стадии строительства. Сначала готовится траншея под инженерные системы. Прокладываются трубы в гильзах. Их установка обязательна в целях защиты от давления создающегося весом фундамента. Также, она позволит в случае прорыва заменить поврежденный участок. После этого, траншея засыпается и готовится основание под фундамент из плит, согласно технологическим нормам.

С проработкой входа инженерных систем нельзя медлить. Лучше сделать все работы заранее и не беспокоиться за надежность их функционирования.

www.dom-iz-kirpicha.ru
