Как сделать разметку фундамента своими руками под дом и баню своими руками- как правильно сделать +Видео

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

[contents]

Содержание:

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

не возникло сложностей при строительстве стен;
строительные материалы обошлись дешевле;
не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

Для начала определите планируемое место для конструкции, по возможности на ровном участке.
Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.

Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Правило золотого треугольника

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.

Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.

Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник

Второй вариант. Паутина.

Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.

Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Рейтинг

( Пока оценок нет )

0 8 165.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Разметка фундамента своими руками: правила, пошаговое руководство, инструменты

Воплощение в реальную жизнь любого запроектированного сооружения начинается с обустройства заглубленной основы. А разметить план на земле своими силами так же сложно малоопытному застройщику, как и возвести фундамент под дом.

Оглавление:

Необходимость разметки
Способы составления схемы
Инструкция по шагам

Почему так важно правильно разметить основание?

Сооружение современных зданий, включая и частные, немыслимо без использования типовых шаблонных строительных элементов, с конкретными, заданными размерами. А любая неточность или несоответствие проекта на начальных этапах влечет за собой ошибку, которая в результате исправлений обрастает новыми, еще более актуальными погрешностями.

И если для ленточного фундамента абсолютная неукоснительность не принципиальна, то для столбчатых или свайных оснований, которые монтируются строго по привязкам, требуется соблюдения проектных координат. Такая же принципиальность планировки заглубленной части строения необходима при возведении бревенчатых домов или из бруса. Ведь для них стеновые элементы готовятся оговариваемой длины. И для сэндвич-панелей, изготавливающихся на производстве с конкретными габаритами, также имеет большое значение разметка площадки.

Нанесение контуров заключается в создании разными методами прямых углов. То есть цель одна – организовать на выделенном под застройку участке угол в 90° от репера. Простейший и безошибочный вариант – это разметка с помощью лазерного нивелира. Неопытные потенциальные домовладельцы, строящие своими руками себе жилища, в целях экономии предпочитают обходиться старыми традиционными методами разметки без нивелира, применяя азы геометрии. Самые популярные из них:

«золотой» треугольник;
паутина;
скрещивание кривых.

Первый основан на теореме известного древнего грека и классической закономерности трех цифр: 3,4,5. Сумма квадратов первых из них равна квадрату последнего. Этому же закону подчиняются и цифры, кратные данным: 6,8,10. Если принять за катет направляющую одну из длин фундамента, которая равна, например, 8 м и разметить шнуром смежный катет в 6 м, то гипотенуза, соединяющая их, равняется 10 м. Если эта цифра не получается в реальности, значит, этот треугольник не прямой. Чаще всего создание фигуры начинают с самой протяженной стороны.

Метод паутины заключается в сравнении диагоналей прямоугольника. Забивается 4 колышка, которые охватываются шнуром, равным по длине периметру строения. Делается прямоугольник, а затем сопоставляются длины диагоналей. Если они разные, значит, в этой фигуре нет прямых углов. Этот способ элементарный, но требует присутствия второго человека, потому что выполнить разметку диагоналей фундамента под дом своими руками без товарища проблематично.

3-й варианта также базируется на самой длинной стороне задания. Для того чтобы построить абсолютно параллельную ей линию и прямой угол, метраж длины делится пополам. От крайних точек палкой, привязанной к веревке или шпагату, вычерчиваются как циркулем кривые. И соединение точки их скрещивания с серединой первоначальной прямой дает перпендикуляр, где можно отмечать длину другой стороны.

Как выполнить правильный алгоритм разметки и что для этого надо?

Чтобы правильно разметить фундамент самому, нужно начать с приобретения инструментария. Для нанесения контура основания в первую очередь необходимо приобрести рулетку метражом, превышающим самую длинную сторону. В крайнем случае пускай они будут равны. Собрать для фиксации реперных точек много реек и прутьев метровой длины, а лучше 1,3–1,5 м для натяжения веревок.

Неплохо к этому добавить арматурные прутья. А также заготовить:

Рейки, для создания так называемой обноски, о которой речь пойдет ниже.
Большие угольники со сторонами не менее метра.
Уровни, 2–3 штуки, для оценки горизонтальности и вертикальности плоскостей.
Шнуры из крепких, не растягивающихся материалов, в 2-3 раза превышающих по длине общий периметр основания. Имеется в виду и наружный, и внутренний.

В идеале желательно иметь лазерный дальномер или нивелир, которые за секунду решали бы многие вопросы.

Разбивочный план каждого проекта, геодезически, привязывается к каким-либо существующим объектам. Это могут быть углы соседнего участка или здания, межа, опоры линии электропередач.

На основании этих привязок и осуществляется расположение первых двух точек одной стороны.

Алгоритм размещения контура ленточного фундамента, расположенного на границе участка, следующий:

Определяем первую точку и забиваем туда колышек или арматуру со шпагатом.
Выставляем на местности 2 точку, которая с 1 должна образовать линию вдоль межи участка, как указано в проекте. Также фиксируем ее, как и первую.
Теперь, если бы у нас были лазерные приборы, мы бы оперативно от 2 точек выстроили нужные нам углы и линии. В случае их отсутствия по вышеприведенным способам нахождения угла в 90° создается прямоугольник или квадрат. И каждый угол фиксируется, как и первые два, реперами.

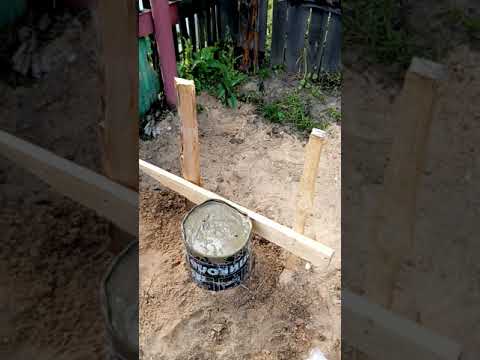

Таким образом, контур будущего основания нанесли. Но еще предстоит зафиксировать ширину фундамента для выполнения земляных работ. Из имеющихся реек нужно соорудить и укрепить в грунте букву «П». Это и есть реперы так называемой обноски. Она будет вынесена за пределы контурного пятна.

Для этого вначале забиваются вертикальные рейки, а сверху, гвоздями, на них закрепляется горизонтальная. Они могут быть шириной около 5 см, заостренные как пики, чтобы было сподручно вгонять их в грунт. Длина до вхождения в землю, как и перемычки, где-то 60-90 см. В поперечную рейку вкручивают 2 шурупа на расстоянии, равном ширине фундамента постройки.

Полученные конструкции устанавливаются за размеченной фигурой основания на расстоянии от угла примерно 0,9–1,6 м. У каждого угла имеется по 2 «буквы». У размеченного прямоугольника будет всего 8 П-образных реперов. Горизонтальными нитями соединяются (с проверкой уровня) саморезы. Пересекание шнуров происходит в угловых точках.

Одна нить в этих «буквах» располагается строго над размеченной уже внешней границей фундамента. Внутреннюю наносят с помощью отвеса, который опускается от шнура и проецируется на землю. По завершению нужно еще раз сверить построенную конфигурацию и ее габариты с заданной проектной, и только после этого окончательно утрамбовать колышки в землю.
