Монтаж и разметка ленточного фундамента

Ленточный фундамент состоит из железобетонного основания, которое изготовляется по всему периметру возводимого объекта. Оно равномерно распределяет нагрузку на грунт. Возведение можно произвести своими руками. Но нужно помнить, что этот процесс требует много времени, к тому же он достаточно трудоемкий. Получить достойный результат можно только при соблюдении рекомендаций.

Схема мелкозаглубленного ленточного фундамента с армированием: 1 — Горизонтальная рабочая арматура, 2 — Вертикальная рабочая арматура, 3 — Конструктивная арматура.

К преимуществам относятся:

  • надежность;
  • универсальность;
  • долговечность;
  • относительная простота изготовления.

С чего начинаются этапы устройства ленточного фундамента?

Анализ грунта

Изготовление основания своими руками начинается с обязательного анализа грунта на участке, где планируется возвести сооружение. Стоит отметить, что этот этап необходим не только при строительстве дома, но и при возведении забора.

Как правило, анализ грунта должен проводиться, опираясь на данные геологических исследований. Ими должны заниматься специальные изыскательные организации. Если такая информация не доступна, изучением грунта нужно заняться самостоятельно.

Пробы грунта на различной глубине можно добыть при бурении скважин. Если подвод воды планируется устроить другим способом, придется выкапывать предназначенный для этого шурф.

Глубина шурфа должна быть больше глубины промерзания грунта примерно на 50 см. Это позволит получить наиболее точную оценку грунта.

Схема ленточного мелкозаглубленного фундамента.

Обязательным этапом является измерение глубины насыпного и почвенных слоев, которые не подходят для устройства основания ленточного фундамента. Связано это с небольшой несущей способностью. При дальнейшем возведении от этих слоев нужно будет избавиться. В качестве основания могут быть использованы такие пласты грунта, как песок, глина, суглинки. Они скрываются под верхним слоем почвы.

Анализируя грунт, можно будет получить полную его характеристику и расчетную площадь подошвы основания.

Разметка

Для работы понадобятся следующие инструменты:

  • леска;
  • рулетка;
  • отвес или уровень;
  • колышки;
  • карандаш;
  • бумага;
  • молоток.

Прежде чем разметить фундамент, нужно подготовить участок. Для этого он расчищается от мусора и высокой травы. На данном этапе необходим простой чертеж. Составить его правильно можно и своими руками.

После составления схемы можно начинать его разметку на подготовленном участке. Разметка осуществляется с помощью изготовленных своими руками колышков и шнура или лески. Для измерения соответствия ленточного фундамента размерностям схемы понадобится рулетка.

Разметка ленточного основания подразумевает создание прямого угла. Это вызывает некоторую сложность у новичков. Выполнить эту процедуру можно несколькими способами:

Схема заливки

  1. Вбивается колышек под номером 1. Это будет первый угол дома.
  2. От него отмеряется необходимое расстояние до вспомогательного кола под номером 2. После того как он будет вбит в землю, нужно натянуть между двумя кольями леску.
  3. От второго колышка отмечается расстояние А. Длина отрезка между точкой 1 и 3 должна соответствовать размерностям наружной стороны ленточного фундамента.
  4. В точке 3 вбивается кол. Это будет вторым углом будущего строения.
  5. От него необходимо отложить расстояние А и вбить кол в полученной точке под номером 4.
  6. Осталось получить еще одну внешнюю сторону, соответствующую отрезку 3-5. Этот отрезок будет высотой равнобедренного треугольника 254. Прежде чем восстановить высоту из точки 3, необходимо определить длину В. Она должна соответствовать стороне треугольника и гипотенузе прямоугольных треугольников 253 и 354 одновременно.

Важно! Разметка ленточных фундаментов должна производиться правильно, чтобы избежать проблем в будущем. Чтобы разметить фундамент своими руками идеально ровно, нужно обязательно соблюдать рекомендации, приведенные выше.

Если все будет сделано правильно, вам не придется переставлять колышки с места на место, а можно будет сразу приступать к следующему этапу устройства основания под дом.

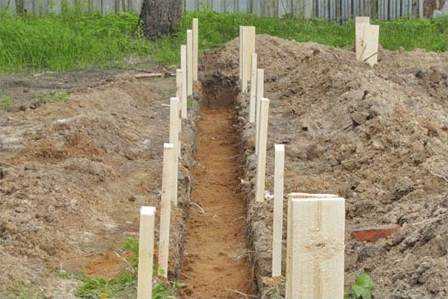

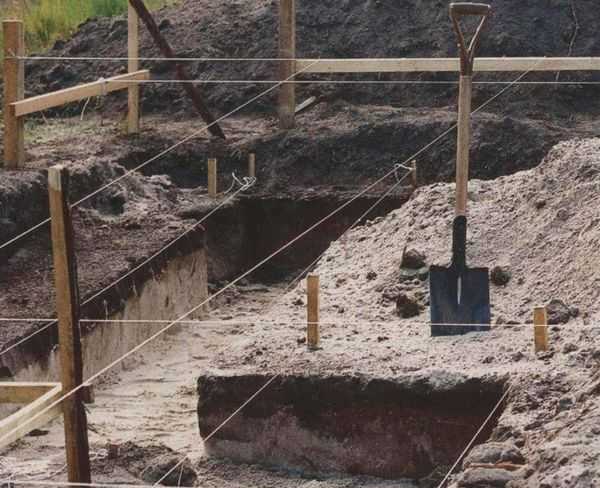

Земляные работы на объекте

Чтобы начать отсчет глубины траншеи, нужно изучить перепады поверхности для определения самой низкой точки. Делается это для того, чтобы исключить разницу в высоте. При строительстве небольшого дома глубина котлована должна быть в среднем 0,4 м.

Котлован можно вырыть своими руками с помощью лопаты. Дно траншеи должно получиться идеально ровным. Поэтому во время работы нужно пользоваться водяным уровнем.

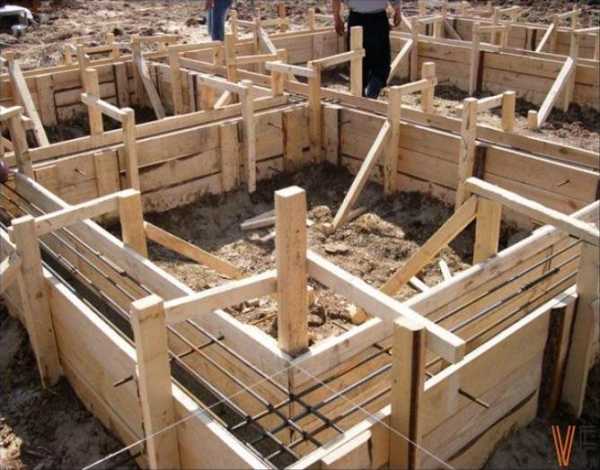

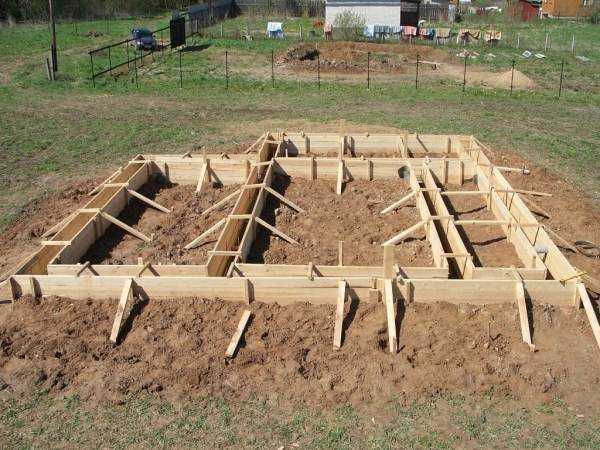

Установка опалубки и армирование

Схема ленточного фундамента с засыпкой.

На дне траншеи сооружается песчаная подушка, способная снизить нагрузку. Помимо этого, она позволит снизить затраты на приобретении строительных материалов.

Слой песка не должен быть меньше 150 мм. Поверх него насыпается слой щебня и прокладывается гидроизоляционный материал, в качестве которого можно использовать рубероид или полиэтиленовую пленку.

Заливка ленточных фундаментов своими руками не может начаться, пока не будет сооружена опалубка. С этой целью можно использовать фанеру, деревянные доски или куски металлочерепицы. Опалубка должна возвышаться над уровнем земли на 30 см.

Далее нужно уложить арматуру. Арматурные стержни связываются специальной проволокой таким образом, чтобы получились квадратные ячейки со сторонами по 30 см.

Технология заливки

Важно! Чтобы правильно залить ленточный фундамент, необходимо рассчитать точное количество бетона. Для этого нужно перемножить его ширину, длину и высоту.

Для приготовления бетонного раствора своими руками нужно смешать три части песка, одну часть цемента и пять частей щебня.

Особенности бетонирования основания:

  • бетон заливается слоями, равными 20 см;
  • каждый слой должен тщательно утрамбовываться во избежание образования пустот в монолите;
  • заливка должна продолжаться до тех пор, пока не будет достигнут уровень закрепленной веревки на опалубке;
  • выравнивание поверхности осуществляется посредством мастерка.

По окончании работ нужно оставить в покое на некоторое время, так как полностью просохнет он только через месяц. Все это время фундамент нужно закрывать на ночь непромокаемыми материалами. При жаре его поливают водой, чтобы на его поверхности не появились трещины. Демонтаж опалубки производится только после полного высыхания.

Если ленточный фундамент возводится своими руками, могут быть допущены ошибки, которые могут отрицательно повлиять на его качество.

Чтобы избежать этого, необходимо заранее изучить возможные ошибки, которые допускает практически каждый новичок:

  1. Очень часто при изучении свойств грунта не учитываются его просадка и пучинистость, в результате чего ленточный фундамент покрывается трещинами.
  2. Пытаясь сэкономить, многие приобретают некачественные строительные материалы.
  3. Взявшись за работу самостоятельно, многие не учитывают рекомендации специалистов и профессиональных строителей.

Эти ошибки значительно снижают долговечность дома. Поэтому нужно стараться не допускать их во время работы.

Качество будущей постройки полностью зависит от того, насколько надежен фундамент, который является важнейшим конструктивным элементом любого здания. Соблюдение технологий при его устройстве в разы увеличит прочность, надежность и долговечность основания.

1pobetonu.ru

Самостоятельная разметка ленточного фундамента

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента

Построение прямоугольного фундамента (т.Пифагора)

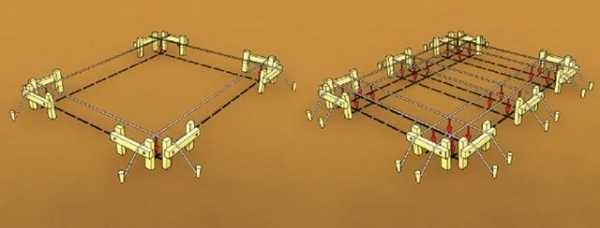

Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Блок: 1/19 | Кол-во символов: 362
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Особенности разметки грунта под фундамент

Начиная разметку под ленточный фундамент, необходимо помнить, что:

  • углы будущего здания должны быть идеально прямыми;
  • все размеры требуется соблюсти строго по чертежу, погрешности здесь не допускаются;
  • не принятые во внимание на этапе возведения фундамента ошибки могут привести к просадке фундамента и перекосу стен дома.

Учитывая все вышеперечисленное, разметку ленточного фундамента своими руками необходимо осуществлять согласно установленным правилам.

Схема расчета мелкозаглубленного ленточного фундамента.

Специалисты отмечают, что, несмотря на универсальность и простоту обустройства, основание данного вида достаточно сложно в разметке.

Во многом это объясняется конструкцией самого фундамента, которая составляет единое целое и не может иметь отклонений на протяжении всей своей длины.

Для того чтобы разметить фундамент, потребуется приготовить следующий инструмент:

  • рулетку, длина которой больше самой длинной стены дома;
  • колья из дерева или металла;
  • толстый шнур из нейлона или леску;
  • зажимы или прищепки;
  • угольник с размерами сторон не менее 1 м;
  • уровень (для удобства в работе желательно приобрести нивелир — лазерный уровень).

Блок: 2/3 | Кол-во символов: 1185
Источник: https://moifundament.ru/ustrojstvo/razmetka-lentochnogo-fundamenta.html

Прямоугольный фундамент

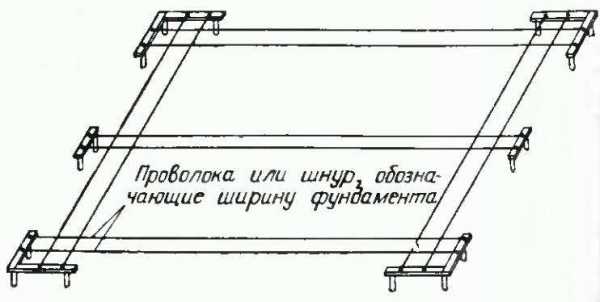

Схема разметки фундамента с указанием ширины

Первую сторону фундаментной основы привязывают к какому-либо объекту на площадке. Ориентиром для привязки может служить ограждение участка или соседние постройки. Стоит учитывать и расположение солнца.

Согласно выбранному ориентиру, натягивают первый шнур на нужное расстояние и забивают два колышка. Чтобы колышки не провалились во время копания траншеи, их устанавливают дальше угла фундамента. Места пересечения шнуров будут обозначать углы. Такой способ размещения шнуров позволит сохранить первоначальную разметку при выемке грунта.

Блок: 2/8 | Кол-во символов: 606
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

:

  • Столбчатый фундамент своими руками
  • Столбчатый фундамент из пластиковых труб (ПВХ)
  • Столбчатый фундамент из асбестоцементных труб
  • Столбчатый фундамент из дерева
  • Столбчатый фундамент из кирпича
  • Видео по разметке фундамента

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Блок: 5/19 | Кол-во символов: 1175
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Разметка под фундамент

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Блок: 5/23 | Кол-во символов: 681
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

Если фундамент произвольной конфигурации

Пример фундамента произвольной конфигурации

Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.

Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.

Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.

Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.

При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.

Блок: 7/8 | Кол-во символов: 938
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Блок: 6/23 | Кол-во символов: 622
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

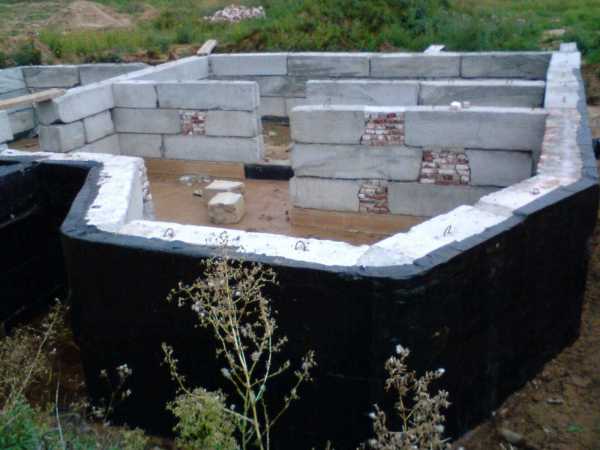

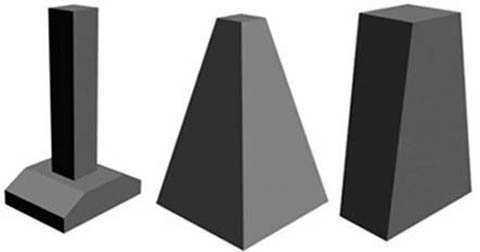

Неправильная форма опоры

Нестандартная форма опор для основания дома

Такие основания встречаются редко, но если возникла такая потребность, то разметку делаем так: на чертеж накладывают кальку с координатной сеткой и намечают опорные точки.

Потом натягивают координатную сетку из шнуров и на следующем этапе, с помощью этой сетки, переносят все опорные точки контура на грунт.

Подводя итог, можно сказать, что разметка фундамента своими руками не представляет трудности и не требует определенного опыта. Сделать его может любой застройщик на своем участке самостоятельно, без применения каких-либо сложных инструментов.

Единственной трудностью может послужить нанесение разметки нулевой горизонтальной точки. Для этого используют гидроуровень или нивелир. Но и в этом случае можно применить простой дедовский способ.

Понадобится обычный длинный поливной шланг. Если он изготовлен из непрозрачного материала, то на его концы добавляют отрезки из прозрачной трубки и заливают в него воду. Один конец шланги подводят к выбранной нулевой точке и совмещают уровень воды с этой точкой. Уровень воды на втором конце шланги и будет означать нулевой горизонтальный уровень.

Блок: 8/8 | Кол-во символов: 1190
Источник: https://FundamentClub.ru/raschet/razmetka-pod-fundament.html

Под итог

Для самостоятельной заливки ленточного основания требуются:

  1. проект постройки;
  2. разметка ленточного фундамента своими руками;
  3. вырытая траншея;
  4. собирание короба;
  5. заливка опалубки;
  6. бетонирование;
  7. накрытие пленкой;
  8. застывание;
  9. высыхание.

Выполняя самостоятельно или с помощью специалистов каждый из этих пунктов, постепенно можно создать фундамент под новую постройку. Следует запомнить, что приступать к выполнению каждого пункта следует после полного окончания предыдущего и его положительных результатов.

В своих работах стоит использовать только качественные проверенные материалы, которые прошли проверку и получили сертификаты качества. Покупая материалы у неизвестных фирм, можно подвергнуть риск здоровье и жизнь окружающих людей.

Заливка ленточного основания очень важная и ответственная участь и к ней следует отнестись со всей долей серьезности и практичного мастерства. Недочеты, халтура и некачественные материалы могут привести к поломке основания и трещинам в уже построенном доме.

Тщательное проектирование, разметка ленточного фундамента своими руками, а также работа профессионалов при строительстве позволит получить качественный фундамент и хорошую прочность дома в дальнейшем.

Блок: 3/3 | Кол-во символов: 1215
Источник: https://NaFundamente.ru/lentochnyj/razmetka-lentochnogo-fundamenta-svoimi-rukami.html

Когда необходим ленточный фундамент

В случае если под домом планируется устройство цокольного этажа, подвала, гаража ленточный фундамент изготавливается на глубину необходимую для этого.

Целесообразным является устройство ленточных фундаментов в случае опасности возникновения деформации основания фундамента, при небольшой глубине его заложения.

Как правило, подошва ленточного фундамента располагается на 200 мм ниже глубины промерзания. Это необходимо для того, чтобы при замерзании почвы и при ее оттаивании фундамент и все здание не подвергались дополнительным нагрузкам и не деформировались. При устройстве ленточного фундамента в песчаных или сухих грунтах допускается его закладка и выше глубины промерзания, но не менее 50см от уровня земли. Устройство ленточных фундаментов не рекомендовано при производстве работ на глубоко промерзающих и пучинистых грунтах. Также не целесообразно использование ленточного типа фундамента при строительстве бани из бруса под ключ.

Блок: 2/4 | Кол-во символов: 980
Источник: https://www.vasilekstroy.ru/statji/stroitelstvo_lentochnogo_fundamenta

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

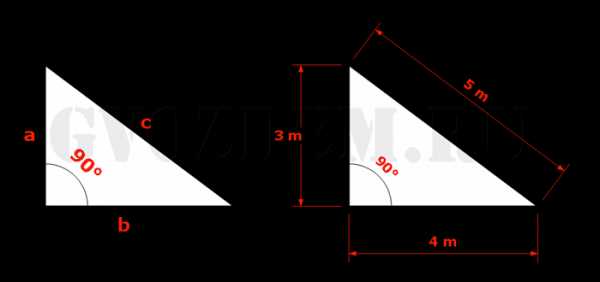

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Блок: 2/5 | Кол-во символов: 1848
Источник: http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Технология разметки участка под фундамент

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Блок: 12/23 | Кол-во символов: 640
Источник: https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html

Кол-во блоков: 20 | Общее кол-во символов: 11442
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://moifundament.ru/ustrojstvo/razmetka-lentochnogo-fundamenta.html: использовано 1 блоков из 3, кол-во символов 1185 (10%)
  2. http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php: использовано 1 блоков из 5, кол-во символов 1848 (16%)
  3. https://notperfect.ru/svoimi-rukami/razmetka-pod-fundament-svoimi-rukami.html: использовано 3 блоков из 23, кол-во символов 1943 (17%)
  4. http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html: использовано 2 блоков из 19, кол-во символов 1537 (13%)
  5. https://NaFundamente.ru/lentochnyj/razmetka-lentochnogo-fundamenta-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 1215 (11%)
  6. https://FundamentClub.ru/raschet/razmetka-pod-fundament.html: использовано 3 блоков из 8, кол-во символов 2734 (24%)
  7. https://www.vasilekstroy.ru/statji/stroitelstvo_lentochnogo_fundamenta: использовано 1 блоков из 4, кол-во символов 980 (9%)

garantspb.com

вынос осей фундамента на местности

Проект дома, разработанный в электронном формате или на бумаге, является виртуальным образом, дающим полное представление о его устройстве. Обычно поэтажные планы выполняются в масштабе 1:100, если это не вызывает проблем с размерами бумажного носителя и он обычен для индивидуальных домов. В генеральном плане принято соотношение 1 единицы измерения чертежа к 500 единицам на местности.

Это связано с отображением большей площади и относительно невысокой детализацией чертежа. В таком же масштабе предоставляются результаты топографической съёмки под застройку, содержащей условные обозначения соответствующего размера, легко читаемые на чертеже.

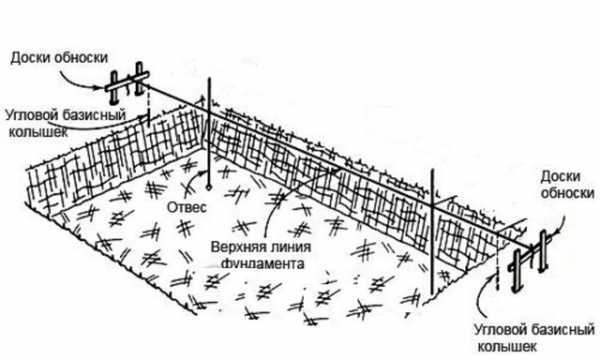

Закрепление оси на обноске.

Реальное строительство дома начинается с переноса размеров с чертежа на местность и разметки фундамента дома. Эту часть работы называют “вынос проекта в натуру”. В ней используются указанные размеры или координаты, если на чертеже отсутствуют какие-то значения, оказавшиеся необходимыми, то они снимаются с масштабированного плана и после увеличения в 100 или 500 раз, откладываются на местности. Гораздо удобнее и надёжнее делать разбивку с помощью геодезического оборудования, например, лазерного электронного тахеометра, обеспечивающего высший уровень точности.

Выноска с помощью рулетки

Начинать её нужно с составления разбивочной схемы, разработанной на основании генерального плана. На нём определяют базовую линию и точку отсчёта. Например, с одной стороны участок огорожен забором из полотен, закреплённых на стойках и эта ситуация отражена на генеральном плане.

За базовую линию принимается прямой участок ограждения, а за точку отсчёта — центр столба в его начале. Размеры откладываются на схеме разбивки параллельно или перпендикулярно этой линии, а расстояния считается от стартовой точки.

Для переноса проекта в натуру, достаточно разметить продольные и поперечные, или буквенные и цифровые оси. От них в дальнейшем откладываются расстояния для позиционирования всех остальных точек.

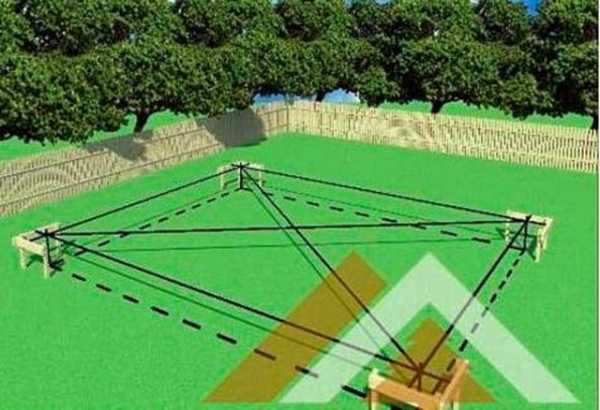

Проверка перпендикулярности по диагоналям.

Построение перпендикулярных линий является главной проблемой при этом методе. Никакие кустарные приёмы не дают необходимой точности. Для размещения здания относительно базовой линии это может не играть решающей роли, но при закреплении осей соблюдение перпендикулярности абсолютно необходимо. Её стараются достичь выравниванием диагоналей прямоугольника по четырём угловым точкам.

Определив разницу, одна или две точки корректируются, после чего опять измеряются все стороны и диагонали. Отличие в отсчётах не может превышать одного сантиметра, что практически нереально сделать с помощью рулетки и иного ручного инструмента, так как погрешность появляется из-за неравномерного натяжения или провисания ленты. Добившись удовлетворительного результата, угловые точки закрепляются метками из арматурных стержней диаметром 8-10 миллиметров.

Выноска осей электронным тахеометром

Лучшие результаты достигаются с применением геодезических инструментов. В этом случае работа выполняется выносом координат или построением линий, параллельных и перпендикулярных базовой.

Для работы по координатам желательно располагать чертежом генерального плана в векторном формате или вставленным в такой файл. Координаты точек выносятся тахеометром, оборудованным лазерным дальномером с точностью до 5 миллиметров и тут же закрепляются на местности.

Контроль отметок при помощи тахеометра.

Таким же образом задаются осевые линии непосредственно на обноске. Для координатной выноски не имеет значения сложность конфигурации плана и углы между осями, всё равно достигаются идеальные результаты. Погрешность закрепления с помощью стального стержня превзойдёт неточность позиционирования точки тахеометром. Поэтому рекомендуется оси выносить сразу на обноску, зафиксировав гвоздём или отрисовав тонкой линией, это увеличит точность размеров.

Обноска, что это такое, как устанавливается

Этим термином обозначают конструкцию, которая позволяет при необходимости восстановить на строительной площадке осевые линии здания. Закреплённые на земле точки невозможно использовать в процессе работы, так как грунт перемещается, происходит движение техники и людей и сохранность такой выноски обеспечить нереально. Оси не должны мешать работе, но требуется возможность в любой момент получить их положение.

Переноска осей на обноску.

Для этого осевые линии переносятся на прочную строганую доску, закреплённую горизонтально на высоте около полутора метров на двух опорах, надёжно установленных в грунт. При необходимости, по этим точкам натягивается строительный шнур, обозначающий положение оси. Чем основательнее выполнена обноска, тем меньше риска, что она сместится, приведя к ошибкам в положении осей со всеми вытекающими из этого проблемами.

Желательно, чтобы верхний срез поперечин находился в одном уровне, что упростит в дальнейшем вынос угловых точек. На одну линию делается две конструкции, состоящие из пары опор с перекладиной. Для закрепления четырёх осей, что является минимальным количеством для здания, понадобится поставить восемь таких сооружений.

Учитывая, что между зданием и обноской требуется свободное пространство для движения техники, устройства откосов котлована и тому подобного, она ставится на удалении от трёх до пяти метров от здания.

Виды обноски.

При работе с тахеометром, вынос линий на горизонтальные перемычки не составляет труда. Действуя на основе разбитых рулеткой угловых точек, между соответствующей парой обносок натягивается шнур. Его положение контролируется отвесом, нацеленного грузилом непосредственно на забитый стержень, смещая нить на требуемое расстояние, добиваются полного соответствия с линией стержней.

Такой способ дешев, и если есть много свободного времени, можно его использовать, но лучше потратить некоторую сумму и пригласить геодезиста, имеющего необходимое оборудование. Несмотря на затраты, это гарантирует уверенность в правильности расположения осей здания и избавит от длительной работы, которая не обеспечит нужной точности.

Разбивка фундамента дома

На этапе земляных работ большой точности не нужно. В качестве контура котлована можно использовать ранее закреплённые точки или натянутые оси. Дно выборки делают на полметра шире контура здания и выбирают грунт с учётом его естественного откоса и глубины. Если копается траншея под ленточный фундамент, действуют аналогичным образом, закладывая ширину дна на 20–30 сантиметров больше габарита опорной части. При устройстве столбчатых фундаментов, рекомендуется обозначить для контроля их оси четырьмя колышками, отстоящими от краёв на два метра, так как из-за малой площади основания, дно котлована иногда оказывается вне проектного положения.

Перенос осей на дно котлована.

Завершив этот этап земляных работ, натягивают по меткам обноски шнур и восстанавливают положение осей и угловых точек в местах их пересечения. При скрещивании нитей в горизонтальной плоскости нужно убедиться в том, что они не смещают друг друга. От угловых точек опускается отвес до уровня поверхности и забивается стальной стержень или деревянный колышек. Опустив таким образом все угловые точки, воссоздаётся положение осей на уровне дна котлована, что позволяет приступать к работам по устройству опалубки или монтажу сборных фундаментных блоков.

Вывод

Разметка фундамента под дом начинается с выноса проекта в натуру, для чего рекомендуется воспользоваться услугами геодезиста с электронным тахеометром, оборудованным лазерным дальномером. Не следует пренебрежительно относиться к устройству обноски и пытаться на ней сэкономить, используя бросовый материал, в итоге это обойдётся дороже из-за проблем с точностью. Фундамент разбивается по дну котлована или траншеи, поэтому следует предварительно выполнить необходимые земляные работы и перенести оси на уровень дна при помощи отвеса.

rems-info.ru

Разметка фундамента

Строительство любых зданий и сооружений начинают с проектных работ. Существенную часть проекта должны составлять правильные планы и разрезы будущего строения. После того, как проект готов, нужно осуществить его привязку к участку, на котором необходимо построить дом. Будем полагать, что место для дома уже выбрано, выполнена его горизонтальная и вертикальная планировка и требуется разметка фундамента.

Фундаменту любого здания отводится очень важная роль. Поэтому внимательно посмотрим на план фундаментов. Что из себя представляет собой его прямоугольная проекция на чертеже? Внизу и слева под вычерченными контурами фундаментов находятся цифры и буквы, обведенные кружочками, от которых тянутся, образующие прямоугольное пересечение, вертикальные и горизонтальные линии, называемые — оси здания. Вот эти оси и необходимо в соответствующем масштабе перенести на подготовленный прямоугольный участок строительства.

Большинство индивидуальных домов строится с прямоугольным ленточным бетонным основанием. Разметку под ленточный фундамент выполняют так же, как и под большинство фундаментов других типов. Оси проходят строго посередине ленты контуров несущих внутренних стен и их фундаментов, толщина которых, обычно, принимается 400 мм, а оси проходят на расстоянии по 200 мм от их края (обреза). При фундаменте наружных стен, толщиной 600 мм, составляющих периметр здания, оси располагаются на расстоянии 400 мм от внешнего обреза и 200 мм – от внутреннего.

Важно: один из фасадов, называемый – главным, всегда должен располагаться параллельно так называемой красной линии, то есть границе, разделяющей участок строительства и прилегающую территорию – улицу, проезд.

Инструменты и приспособления

Для того чтобы перенести оси фундаментов с плана на участок и выполнить разметку ленточного фундамента своими руками потребуются:

  • деревянные колышки из бруса сечением 40 х 40 мм, длиной 400 мм, концы которых, с одной стороны, должны быть обтесаны под острым углом;
  • шнур (шпагат, бечевка), обладающий не эластичными свойствами (при растяжении не должен увеличиваться в длине), его толщина выбирается такой, чтобы он был хорошо заметен на местности;
  • угольник с прямым углом;
  • рулетка, максимально возможной длины;
  • штыковая лопата, топор, молоток, строительный нож.

Правильная последовательность действий при разметке фундамента

Как выполняется разметка ленточного фундамента? Все углы в грамотно размеченном строящемся доме должны быть прямыми. Учитывая это, разметить фундаменты на участке можно разными способами:

  • инструментально-геодезическим;
  • своими руками.

Если принимается решение использовать геодезические инструменты, позволяющие расположить оси на участке с очень высокой точностью, следует обратиться в организацию, выполняющую такие работы, заплатив за это цену, которую она попросит. Можно еще в «частном порядке» пригласить геодезиста-практика, чтобы он во вне рабочее время выполнил необходимые геодезические работы по разбивке осей фундамента, взяв за них не очень высокую оплату.

Обратите внимание на то, что довольно часто в рекомендациях, как разметить ленту прямоугольных фундаментов стен домов, встречается совет — «использовать нивелир». Действительно, такой геодезический прибор есть, но предназначен он не для измерения углов, а для определения горизонталей.  Например, он может быть востребован при работах по выравниванию дна котлована под фундаментом или при устройстве перекрытий дома. Запомните, геодезический прибор, измеряющий углы, который может потребоваться при разметке, называется – теодолит. Им же можно воспользоваться при проверке вертикальности стен будущего дома.

Теодолит

Геометрические построения

Разметку ленточного фундамента можно выполнить своими руками, используя геометрические построения.

При помощи простого прямоугольного веревочного треугольника. Главный фасад дома может располагаться относительно красной линии двумя способами:

  • наружная стена совпадает с красной линией;
  • дом отодвинут вглубь участка на заданное расстояние.

Как правильно разметить фундамент, если выбран первый вариант? Забьем первый колышек, соответствующий левому углу дома, в месте, где пересекаются оси «1» и «А» на чертеже плана фундаментов, отступив от красной линии вглубь участка на 400 мм, второй колышек забивается с правой стороны в месте, соответствующем пересечению цифровой и буквенной осей на конце фасада также на расстоянии 400 мм от красной линии. Шнур, натянутый между колышками, будет соответствовать оси основания стены наружного фасада. Перед тем как приступить к разметке осей боковых фасадов, вспомним знаменитую Пифагорову теорему. В ней доказывается, что в прямоугольном треугольнике сумма размеров катетов, возведенных в квадратную степень равна квадрату размера гипотенузы, где катеты – это малые стороны, составляющие прямой угол, а гипотенуза — наибольшая сторона, находящаяся против прямого угла.

Нашим требованиям и условиям теоремы больше всего удовлетворяет треугольник с целочисленными значениями сторон — 3, 4 и 5. Действительно, 3^2 + 4^2 = 5^2, то есть 9 + 16 = 25. Используя эти знания, делается веревочный треугольник, который поможет разметить прямой угол. Сначала отмеряем отрезок шпагата длиной 12 м, с одного конца на расстоянии 3 м и 7 м от его начала завяжем узлы, разделив этот отрезок на три части.

Забьем еще один колышек на удалении 4 м вдоль размеченной фасадной оси справа от забитого колышка левого угла. Обогнем его подготовленным веревочным треугольником, касаясь тем местом, где завязан узел на расстоянии 3 м, потом обогнем шнур вокруг колышка, забитого на расстоянии 4 м. Затем, соединим два свободных конца шнура вместе так, чтобы шнур оказался натянутым как можно сильнее. При этом уже размеченная ось основания стены главного фасада образует правильный прямой угол со стороной веревочного треугольника с размером 3 м. В том месте, где сойдутся два конца шнура забиваем еще один колышек. Протягиваем, не допуская перегибов, через самый первый и только, что забитый колышек шнур на длину, соответствующую длине оси левой боковой стены. Здесь забиваем следующий колышек и, закрепив на нем шнур, получаем разметку левой боковой оси.

Аналогично, но в зеркальном отражении размечаем правую боковую ось. Соединив шнуром дальние колышки левой и правой осей, закончим разметку периметра дома.

Для разметки расположения фундаментов внутренних несущих стен, там, где, согласно проекту, оси, пересекаются с осями наружных стен, на противоположных внешних осях на требуемом расстоянии забьем по два дополнительных колышка, соединив их шнуром. Размеченный в осях участок для начала выполнения земляных работ готов. Для проверки измеряем одну и другую диагональ периметра. Они должны быть равны для геометрических фигур с правильной прямоугольной разметкой.

Разбивка фундамента методом диагоналей

При помощи метода диагоналей. Применяется, когда нужна разбивка ленточного или другого типа фундамента.

Предположим, что размеры будущего дома в осях составляют 9 х 12 м. Тогда отмеряем отрезок шнура, соответствующий длине периметра, то есть (9 + 12) х 2 = 42 м. Еще понадобятся два отрезка по 15 м, что соответствует длине диагоналей дома с заданными выше размерами (легко вычисляется по приведенной выше теореме Пифагора). На расстоянии 9, 21 и 30 м завяжем узлы и соединим вместе концы шнура. Сюда же прикрепим конец одной из диагоналей, другой конец свяжем с узлом на расстоянии 21 м. Конец другой диагонали фундамента расположим на расстоянии 9 м от начала основного шнура, а другой на расстоянии 30 м.

Если растянуть без провисаний все 4 точки, в которых закреплены концы диагональных отрезков – получим систему в виде прямоугольника с перекрещивающимися диагоналями. Закрепив эти точки на колышках, получим разметку фундаментов наружных стен в осях по всему периметру. При разметке осей внутренних несущих стен используем простой веревочный треугольником со сторонами 3, 4 и 5.

На что следует обратить внимание

Иногда рекомендуют выполнять разметку не по осям, а в два параллельных шнура по обрезам будущего фундамента. Такой способ, помимо того, что вносит дополнительную трудоемкость при разбивке, не несет никакой смысловой нагрузки, так как котлован под фундамент все равно необходимо откапывать шире, чем его толщина. Это связано с тем, под вертикальными стенками при ленточном типе обычно устраивается горизонтальная бетонная подошва с выступающими ступеньками шириной не менее 10 см с каждой стороны.

Разметка не требует особой квалификации. Это вполне простая задача, для решения которой нужна всего лишь тщательность и аккуратность.

fundamentx.ru

разметка, армирование, бетонирование, схемы (видео и фото)

Недорогая и несложная в устройстве бетонная лента пользуется большой популярностью у частных застройщиков. Этот тип фундамента один из наименее трудоемких, подходит для подавляющего большинства относительно легких построек. К ним относятся каркасные дома, из пеноблоков, с засыпными стенами, щитовые, из сэндвич-панелей. В условиях плотного грунта и теплого климата на такую основу можно поставить небольшое кирпичное здание. Строительство ленточного фундамента часто выполняют своими руками, приглашая на особо трудоемкие процессы 1-2 помощников.

Виды ленточных фундаментов.

Разработку проекта фундамента рекомендуется заказывать профессионалам. Но многие частники и в этом сложном деле обходятся своими силами. И это объяснимо: для того чтобы выстроить правильную конфигурацию лент, требуется знать несколько несложных правил:

  • ширина ленты должна быть больше толщины стен минимум на 20 см;
  • высота основы над поверхностью грунта высчитывается исходя из планов застройщика. Если будет обустраиваться подвальное помещение, то высота ленты должна быть не менее 50 см;
  • лента должна быть одинаковой ширины на всем протяжении фундамента, и под несущими стенами, и под перегородками;
  • в тех местах, где будут устанавливаться окна и двери, требуется усиленное армирование бетона;
  • в работе рекомендуется использовать теодолит, или лазерный уровень, так как выдержать горизонтальность заливки крайне важно.

Расчет глубины заложения ленточного фундамента

Таблица расчета глубины фундамента.

В регионах с холодным климатом, там, где точка промерзания грунта находится ниже 1 м, подошва основы должна располагаться ниже нее на 20-30 см. Это не позволит силам пучения выталкивать и деформировать бетон. В тех местах, где морозы долгие и суровые, рекомендуется утеплять ленты пенопластом. Это можно сделать как снизу, так и по обеим ее сторонам.

Если на участке строительства грунт глинистый с высоким содержанием влаги, следует знать, что эти условия самые сложные для возведения ленточного фундамента. Чтобы его правильно построить, требуется правильно рассчитать глубину заложения и заложить «плавающую» подушку из песка. Она явится своеобразным компенсатором при подвижках грунта во время его оттаивания и замерзания.

Там, где подземные воды проходят далеко от поверхности почвы, можно безбоязненно построить фундамент на небольшой глубине, 20-40 см. В этом случае он будет называться мелкозаглубленным ленточным. Такая основа отлично подходит для небольшого здания в 1-2 этажа с относительно легким весом, бань, гаражей, хозблоков. Но, если несмотря на низкое залегание подземных вод, грунт на участке подвижный (с большим содержанием песка), то заглублять основу нужно на расстояние не менее 1 м.

Вернуться к оглавлению

Как правильно сделать разметку под ленточный фундамент?

Схема разметки под ленточный фундамент.

  1. Прежде всего требуется подготовить площадку, на которой решено разместить здание. Ее выравнивают, насколько это возможно, освобождают от сорняков и строительного и иного мусора.
  2. Первая линия самая важная: отталкиваясь от нее, будет выводиться весь остальной периметр. Поэтому нужно определиться, относительно какого ориентира будет располагаться дом: забора, дороги, соседних построек.
  3. Важное правило: если ширина ленты больше толщины стен (как правило, так и случается), то к размерам здания следует прибавить 1/2 этого показателя.
  4. Первый вбитый колышек должен обозначить правый угол здания. О него отмеряется расстояние, равное длине (ширине) дома и устанавливается второй колышек. Между ними натягивается лента или специальная разметочная шнурка.
  5. Для того чтобы работы по выведению углов были проще, мастера пользуются простым приспособлением, которое в правильном исполнении дает точный прямой угол. Изготовить этот «инструмент» несложно: нужно взять три таких отрезка веревки, чтобы их длины находились в соотношении 3:5:4 части. Например, 1,5:2,5:2 метра. Все концы нужно связать таким образом, чтобы получился треугольник.
  6. Далее вбиваются еще два колышка, обозначающие остальные углы дома. Для того чтобы прямоугольник был абсолютно точным, используют еще одну хитрость: измеряют его диагонали и корректируют местоположение колышков до тех пор, полка они не станут одинаковыми.
  7. После того как будет выведен внешний периметр, приступают к выстраиванию внутреннего. Для этого от каждого угла по обеим сторонам отходящей от него разметки отмеряют ширину ленточного фундамента. В этих точках устанавливаются временные колышки. Далее, между противоположными натягивается шнурка, она и обозначит внутренний периметр.
  8. Аналогичным образом находят линии ненесущих стен и перегородок. Местоположение окон и дверей обозначают колышками.

Вернуться к оглавлению

Траншея и отсыпка под ленточный фундамент

Схема работы канавокопателя при рытье траншей для ленточного фундамента.

Не убирая разметки (она снимается только в тех местах, где формируется ров), выкапывают грунт на нужную глубину таким образом, чтобы ширина траншеи была на 10 см в обе стороны больше, чем ширина ленты. Даже в том случае, если для этой работы арендован экскаватор, разметка должна сохраниться. Дно рва выравнивается вручную, вывести горизонталь поможет гидроуровень.

Далее, чтобы построить фундамент своими руками, потребуется либо виброплита, либо приспособление из отрезка бревна или бруса для трамбовки грунта. Траншею начинают заполнять песком (не речным), одновременно выравнивая его по горизонтали. Толщина слоя зависит от того, какая глубина заложения ленточного фундамента выбрана. Если он мелкозаглубленный, то достаточно 5-7 см. Если глубокого заложения, то можно отсыпать на 10-15 см. Для «плавающей» подушки потребуется 30-40 см.

Правила отсыпки следующие: производится она послойно. Каждый песчаный уровень следует выровнять, хорошо пролить водой и, после того как она уйдет в грунт, утрамбовать. Для того чтобы подушка дала усадку, ей нужно 1-2 дня. Если слой небольшой, то можно сразу начинать заполнять ров щебнем или гравием. Для этой цели подойдут камни средней фракции 20/40. Принцип отсыпки тот же: выравнивание и уплотнение.

Вернуться к оглавлению

Гидроизоляция и утепление ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Когда отсыпка будет завершена, в траншею заливается «тощий» бетон. Это цементно-песчаный раствор, приготовленный в пропорции 1:3 с таким количеством воды, чтобы состав был довольно жидким. Цемент можно брать марки М200 или М300, но песок должен быть обязательно карьерный и средней зернистости. Проливают щебень до тех пор, пока на его поверхности не появится тонкая прослойка раствора. Теперь траншею нужно оставить на 2-3 дня для созревания бетона.

Технология строительства фундамента допускает утепление его подошвы пенопластом. Но укладываться этот материал должен только на гидроизоляционный слой. Поэтому поверх щебня настилаются листы рубероида. Лучше, если этот материал будет уложен в 2-3 слоя с обязательным перехлестом в 10-15 см. После этого можно закладывать листовой пенопласт толщиной 3-5 см.

Вернуться к оглавлению

Монтаж опалубки и армирование ленты

Схема опалубки ленточного фундамента.

  • для постройки опалубки используется любой прочный материал с ровными стенками: фанера, доски, шифер, плиты ОСБ и др. Если материал важно сохранить для дальнейшего строительства, то изнутри стенки накрывают полиэтиленовой пленкой;
  • рядом со стенками траншеи с обеих ее сторон устанавливаются опорные бруски, к которым будет прибиваться пиломатериал. Расстояние между кольями — не более 1 м;
  • важно, чтобы опалубка находилась на ровной поверхности, это предотвратит ее смещение и просадку во время бетонирования;
  • щиты сбиваются изнутри наружу, при этом можно использовать как гвозди, так и саморезы по дереву;
  • расстояние между стенками опалубки должно соответствовать ширине ленточного фундамента;
  • чтобы стенки были более устойчивыми, с внешней стороны устанавливают упоры из брусков.

Вернуться к оглавлению

Изготовление армирующей сетки

Схема армирования ленточного фундамента.

  • армирование необходимо для того, чтобы предотвратить возникновение трещин в бетоне по причине подвижек грунта и весовой нагрузки на фундамент;
  • для этой цели используется арматура двух видов: ребристая сечением 12-14 мм и гладкая сечением 8-10 мм;
  • для постройки ленточного фундамента своими руками нужно знать несложные правила изготовления металлической сетки.

Вернуться к оглавлению

Монтаж армопояса для ленточного фундамента своими руками

Схема монтажа армопояса для ленточного фундамента.

  1. Горизонтальные прутки изготавливаются из толстой арматуры максимальной длины, поперечные и вертикальные — из гладких прутков.
  2. Расстояние между поперечинами вдоль горизонтальных линий арматуры должно быть не более 50 см.
  3. Длина вертикальных прутков должна быть такой, чтобы сетка отстояла от дна траншеи на 5 см и не доставала до верха опалубки тоже 5 см. От стенок опалубки каркас должно отделать не более 4-5 см.
  4. Металлические детали соединяются между собой с помощью вязальной проволоки или методом сварки.
  5. Сначала изготавливается нижняя часть сетки. Для этого рядом с опалубкой укладываются параллельно друг другу две линии прутков из ребристой арматуры. Эти отрезки соединяются в монолитные стержни.
  6. Нарезаются поперечные прутки такой длины, чтобы их концы выходили за горизонтальные линии на 1-2 см. Отрезки укладываются поперек ребристых стержней через каждые 40-50 см. Связываются или свариваются между собой.
  7. Аналогичным образом монтируется верхняя сетка. Если высота ленты большая, изготавливается и промежуточная.
  8. Привариваются вертикальные стойки через каждые 30 см.
  9. В углах и узловых точках требуется усиление сетки дополнительными прутками.
  10. Каркас устанавливается в опалубку.

Важно: необходимо предусмотреть установку вертикальных стержней, которые будут возвышаться над поверхностью бетона и послужат для притягивания нижней обвязки к фундаменту.

Вернуться к оглавлению

Приготовление раствора и бетонирование ленты

Схема бетонирования ленточного фундамента.

Построить ленточный фундамент прочным и долговечным сможет тот, кто знает правила изготовления и заливки бетона. Оптимальным вариантом является заливка заводского раствора из миксера. Но не у каждого застройщика на это достаточно средств. Поэтому большинство из них производит заливку фундамента своими руками.

Правила приготовления цементно-песчаного раствора:

  • цемент следует покупать марки М400 и выше, песок потребуется просеянный, карьерный, средней зернистости;
  • щебень или гравий должны быть мелкими без примесей грязи или глины;
  • соотношение песок/цемент — 3:1, гравий/песок — 1,5-2/1. То есть камня должно быть в 1,5-2 раза больше, чем песка;
  • количество воды чаще всего подбирают опытным путем, но оно должно составлять около 60% от общей массы. Не следует забывать о том, что мокрые составляющие (песок и гравий, намокшие под дождем) тоже содержат воду;
  • для повышения текучести смеси можно добавлять пластификаторы или обычный стиральный порошок в небольшом количестве;
  • строители советуют при жаркой погоде заливать в бетоносмеситель холодную воду, так как это предотвратит быстрое «схватывание » раствора. В межсезонье, напротив, нужно использовать теплую или горячую жидкость.

Вернуться к оглавлению

Процесс бетонирования ленты

Схема готового ленточного фундамента.

Так как построить фундамент одному довольно сложно, на этом этапе желательно привлечь в помощь 1-2 человек. Основное правило самостоятельной заливки раствора — не торопиться и производить ее послойно. Причем к следующему этапу бетонирования можно приступать только тогда, когда предыдущий слой «схватится». В процессе работы важно протыкать цементно-песчаный состав в опалубке металлическим стержнем. Это позволит воздуху покинуть бетон и внутри монолита не образуются пустоты.

Каждый слой следует выравнивать. Для этого используют лопаты (на глубине траншеи) и мастерки или кельмы (когда лента начнет подниматься к верхней части опалубки). Последние замесы делают более жидкими и без добавления камней. Такой раствор проще выровнять по горизонтали. Ее нужно проверять регулярно, используя при этом водяной уровень.

Во время созревания бетона он требует защиты от солнца и дождя. Поэтому ленту периодически увлажняют струей воды из шланга. А на ночь укрывают плотной полиэтиленовой пленкой, брезентом или другим водонепроницаемым материалом. Они послужат защитой от дождя, который может размыть свежий бетон. Демонтаж опалубки возможен после полного его созревания, но на практике редко кто выдерживает требуемый срок в 3-4 недели. Все же рекомендуется не торопиться и правильно завершить этот заключительный этап строительства ленточного фундамента.

moidomkarkas.ru

Ленточный фундамент своими руками: разметка и выемка грунта

Эта статья объясняет и показывает устройство ленточного фундамента, независимо от того строите ли вы дом, баню, гараж, забор, террасу, погреб или любое другое сооружение. От его качества зависит прочность и долговечность строения.

При строительстве дома или другого большого помещения вам потребуется квалифицированный специалист, который определит качество грунтов на участке, рассчитает глубину фундамента, количество и вид арматуры, которую нужно будет использовать при его заложении.

Однако ничего не мешает вам освоить азы на примере небольшого здания и сделать для небольшого строения мелкозаглубленный ленточный фундамент своими руками.

Для рытья траншей под фундамент у вас есть две альтернативы: арендовать технику или найти пару помощников, которые помогут выкопать траншеи под ленточный фундамент лопатами.

Первый вариант позволит выполнить работу быстрее. Но он, во-первых, гораздо дороже, а во-вторых, не всегда экскаватор сможет развернуться на участке. И тогда остается только вторая альтернатива – лопаты.

Для копки траншей под фундамент понадобится следующий материал:

  1. Доски размерами 2,5×10 см для сооружения обносок
  2. Гвозди
  3. Бечевка

Закладываем своими руками ленточный фундамент под мастерскую

Внимание! Все схемы увеличиваются по клику.

Первым шагом в заложении ленточного фундамента вам нужно смастерить четыре обноски, каждая из которых будет устанавливаться по внешним углам площадки, отведенной под фундамент. Для них нужна доска размерами 2,5×10 см или 5×10 см, несколько гвоздей и молоток.

Обратите внимание на размеры обносок: ширина от 60 см до 90 см, высота такая же —  60-90 см. Это оптимальные размеры для заложения траншей под мелкозаглубленный ленточный фундамент. Все четыре обноски должны получиться одинакового размера и высоты.

Разметка фундамента

Затем вам нужно обозначить периметр фундамента строения. Для этого обноски вкапываются в землю по четырем углам площадки, отступив от фактического размера строения около полуметра. Далее между обносками натягивается бечевка.

Регулируйте положение обносок до тех пор, пока все бечевки не будут, во-первых, строго перпендикулярны между собой. А во-вторых, их точки пересечения будут совпадать с угловыми точками периметра строения. Обязательно сделайте контрольные замеры.

Чтобы проверить, что углы получились строго прямыми, можно использовать один простой способ. Отмерьте 0,9 м по бечевке в одну сторону от угла, затем по второй перпендикулярной бечевке отмерьте 1,2 м и сделайте отметки.

Расстояние между этими двумя отметками должно составить 1,5 м. Если вы получили треугольник с такими размерами – ваши углы прямые. Если нет – выравнивайте пока не получите гипотенузу равную 1,5 м.

Копаем траншеи под мелкозаглубленный ленточный фундамент

После того как вы сделали разметку, можно начинать копать. Как уже писали выше, часто использование экскаватора является нецелесообразным, и траншеи копаются вручную. Не смотря на то, что на первый взгляд это простая работа, гарантируем, вы обязательно столкнетесь с некоторыми проблемами, на решение которых и сделан акцент в этой статье.

Прежде всего вам нужно нанести разметку на землю. Так фундамент точно будет прямым. Подготовьте площадку, на которую вы будете складировать выкопанный грунт. Удалите все растения и их корни.

Если вы делаете пристройку к дому, то копая траншею вплотную примыкающую к стене и фундаменту дома, обратите внимание на то, чтобы не повредить их.



вскрытие бетона отбойным молотком

Для траншеи ленточного фундамента, которая проходит вдоль стены дома, часто приходится вскрывать бетон. Например, ту же отмостку. Делать это лучше всего отбойным молотком. Это самый эффективный и простой способ взломать бетон.

Конечно, можно это сделать и простой кувалдой, но тогда вам потребуется приложить гораздо больше усилий. Поэтому мы бы рекомендовали вам поинтересоваться, где рядом можно взять отбойный молоток в аренду на 1-2 дня.

траншеи ленточного фундамента

Складируйте вынутый грунт недалеко от строительной площадки. Часть его вам еще понадобится. Остаток грунта после строительства ленточного фундамента своими руками можно хорошо приспособить для реализации каких-нибудь идей по ландшафтному дизайну.

мостки из досок через траншею

Для прохода людей или перевозки в тачке вынутого грунта сооружаются мостки из ненужных досок. Для мостков достаточно пары досок шириной 10 см, скрепленных между собой с внутренней стороны деревянными перекладинами.


Ленточный фундамент своими руками

глубина фундамента

При прокладывании траншей для мелкозаглубленного ленточного фундамента очень важно, чтобы дно траншей было ровным. Это довольно сложно определить на глаз. Сделать это можно воспользовавшись определенной методикой.

Возьмите лазерный или водяной уровень, чтобы нанести отметки на четырех столбиках, установленных по углам периметра фундамента. Затем рулеткой измерьте расстояние от отметки на столбике до дна траншеи. Если все четыре величины одинаковы, значит глубина траншей одинакова. Если нет – подкорректируйте.

4homes.ru

Как правильно разметить ленточный фундамент?

В сегодняшней статье мы расскажем о том, как разметить ленточный фундамент на своем приусадебном участке. После того как траншея под ленточный фундамент выкопана, следует восстановить разметку углов для каждой из стенок. Сделать это проще всего, используя обычные колышки. Отступив на метр от каждого колышка, необходимо вбить обноску, а лучше две. Торцы установленных обносок должны возвышаться над верхней частью будущего фундамента.

Разметка верхней линии фундамента

Для того чтобы определить верхнюю линию фундамента. Понадобиться строительный нивелир при помощи которого на всех выставленных стойках делается пометка верхней линии, после чего каждая пара стоек соединяется с помощью досок.

Разметка основания фундамента

Завершив разметку верней части возводимого фундамента, можно приступать к разметке основания. Первым делом необходимо убедиться в его горизонтальности. Рассчитать глубину дна фундамента можно, отняв от верхней линии высоту укладываемых блоков. Малейшая ошибка в этом вопросе приведет к необходимости срезать бетонные блоки или подтянуть начальный ряд кладки. Стена фундамента должна идти точно через середину его основания, при этом основание фундамента должно выступать за его основную стену примерно на 100 мм.

Дренажная система

При нанесении разметки под ленточный фундамент в зависимости от глубины залегания грунтовых вод, выполняется расчет дренажной системы. Без нее фундамент долго не продержится. В случае отсутствия возможности отведения воды от дома, например, если его основание расположено ниже водосброса, устроить водосборный колодец можно непосредственно в подвале. Единственным минусом подобного решения будет периодическая необходимость откачки воды через фундаментную стену.

Арматура в ленточном фундаменте

Основание ленточного фундамента должно быть усилено вертикальной арматурой, предназначение которой заключается в механическом связывании дна фундамента с блочной кладкой. Размещать арматуру следует точно по центру железобетонных блоков в месте специально предусмотренных для этого пустот. При разметке ленточного фундамента следует особенно тщательно отнестись к определению середины фундаментной стены. Образующиеся полости впоследствии будут залиты строительным раствором.

Разметка ленточного фундамента из блоков

Укладка блоков также ведется по специальной разметке. Начинается она с установки под отвес и надежной фиксации в каждом из углов рейки-порядовки, на которой отмечается верхняя линия фундамента. На нижнем уровне между рейками натягивается шнур, по которому и будут размещаться блоки.

Если проектом предусмотрена литая стена фундамента, а не блочная, сверху на основании устраивается шпоночная канавка, обеспечивающая его сцепление с основной стеной.

Как разметить ленточный фундамент видео:

www.vash-remontik.ru
