Панели железобетонные стеновые: размеры ГОСТы

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Преимущества стеновых железобетонных панелей

Стеновые панели из бетона изготавливаются в условиях промышленного производства. Представляют собою бетонную конструкцию с каркасом из арматуры. Могут использоваться при строительстве внутренних и наружных стен, быть монолитными или с теплоизоляционным покрытием. При их производстве задействованы два материала, а готовое изделие сочетает в себе все лучшие их характеристики:

• армированная конструкция добавляет прочность бетону, особенно при работе панели на растяжение и изгиб;
• стеновой железобетон легкий;
• не представляет труда изготовить стеновую панель любой формы;
• дешевые;
• надежные и долговечные;
• железобетонные панели для стен не разрушаются от действия атмосферных осадков, солнечных лучей, не боятся перепадов температур;
• при пожаре не горят и не плавятся;
• устойчивы к биологическому и химическому воздействию.

Преимущества использования плит из железобетона

Пошаговая инструкция возведения своими руками

Возведение жилого дома из ЖБ панелей проходит в несколько этапов.

1.
   Разработка проекта и инженерных коммуникаций. Ввиду того, что бетонные плиты для стен и перекрытий изготавливаются на заводах, проект будущего дома должен быть точным, подробным и тщательно продуманным.
   Во время строительства нельзя будет изменить расстановку дверей, окон и планировку комнат. Заранее должно быть рассчитано расположение вентиляционных каналов и иных коммуникаций.

2. Строительство фундамента. Для жилого дома из ЖБ панелей следует выполнить надежное основание. Поэтому, закладывается глубокий монолитный ленточный фундамент или основание из бетонных плит.
3. Монтаж панелей. После того, как будет готов фундамент, начинают устанавливать стены и перекрытия. На данном этапе не обойтись без помощи автокрана и профессиональных монтажников. Для монтажа панелей необходим кран грузоподъемностью не менее 120 т и бригада монтажников в количестве 4-6 человек.
   Панели устанавливают в проектное положение на подстилающий слой раствора на фундамент, фиксируя при помощи временных опор. Все конструкции и детали одного этажа устанавливаются в течение 1-2 дней. Для скрепления панелей между собой на вертикальной стороне плиты присутствуют петли, расположенные на расстоянии 400-500 мм друг от друга.

   В эти петли вставляется арматура и приваривается. Место соединения панелей заделывается постепенно. Первым делом мастерят опалубку и заполняют ее бетонным раствором стыковочные швы по контуру несущего слоя плит. Это делает бетонную конструкцию монолитной.

   После того как бетон застынет, временные опоры убирают и, при необходимости, начинают устанавливать плиты второго этажа. Финишная герметизация стыков производится после того, как коробка дома будет полностью собрана.

   Промежутки по контуру заделывают полиуретановой пеной или минеральной ватой. Следующий шаг – «зачеканивание» швов наружного слоя ЖБ конструкций.

4. Монтаж перекрытий. В доме из панелей используют сборные перекрытия, складывающиеся из многопустотных конструкций марок ПК и ПБ. Эти плиты имеют хорошую несущую способность и звукоизоляцию.
5. Строительство кровли. После возведения стен и перекрытий начинаются работы по строительству крыши. Выбор материала для крыши для такого дома не имеет значения. Это может быть дерево, кирпич, блоки.
6. Отделка. Современные бетонные панели производят такими, которые не требуют лишней работы. Внутренний бок панели достаточно лишь покрыть финишной штукатуркой, после чего ее можно окрашивать, оклеивать обоями или декорировать любым другим способом.

Если заводской декор наружных стен отсутствует, то поверхность можно отделать любым способом: декоративной штукатуркой, сайдингом, природным камнем, покрасить.

Классификация стеновых железобетонных панелей

При классификации бетонных панелей для стен руководствуются назначением и конструкцией изделий. Существует несколько типов классификации.

По назначению разделяют:

• для строительства многоэтажных домов;
• идущие на изготовление цокольных этажей, подпольев, чердачных помещений;
• для жилищного строительства;
• на возведение промышленных объектов.

Схема стройки дома с использованием железнобетонной стеновой панели

По конструктивным особенностям:

Стеновые железобетонные панели по количеству слоев

• цельные;
• составные;
• из бетона нескольких видов.

По количеству слоев бывают в один, два и три слоя. Однослойные — самые легкие, при их изготовлении используется материал одной марки. Чтобы упростить дальнейшую обработку, на внутреннюю часть плиты наносится специальное цементное покрытие.

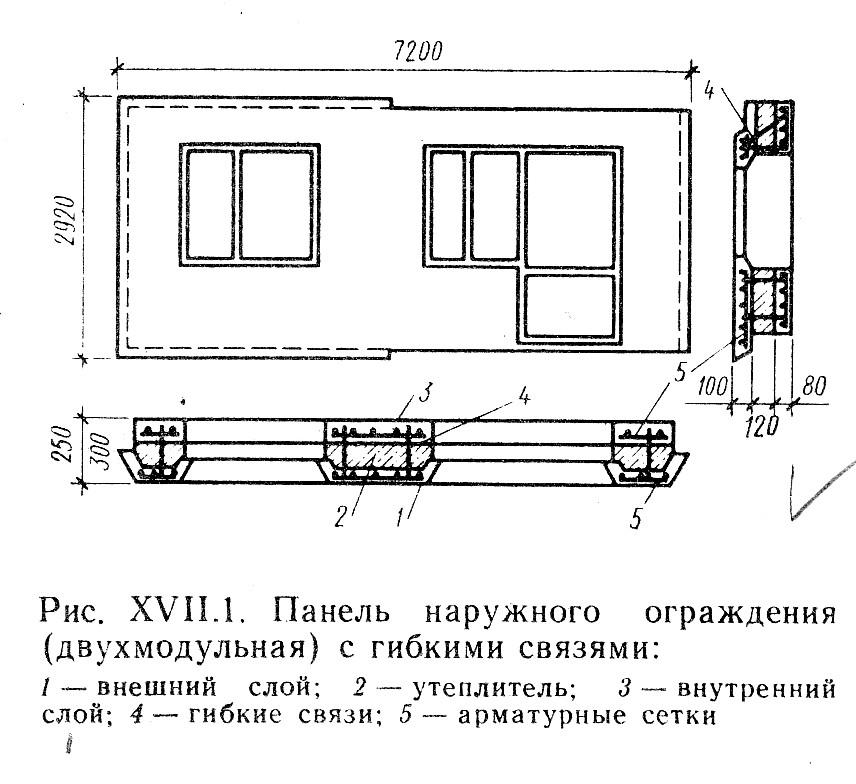

Двухслойные цельные состоят из двух слоев: несущего внутреннего из армированного бетона M150 и наружного — легкого теплоизолирующего материала марки M35 – M75. Трехслойные плиты напоминают сэндвич. Состоят из двух железобетонных плит с внутренним слоем утеплителя из экструдированного пенополистирола. Для соединения слоев используется сварной каркас из арматуры. Конструкцию отличает большой вес и стоимость, но, с точки зрения производства, повышенные затраты оправданы.

Строение некоторых марок трехслойных панелей

Железобетонные панели по-разному воспринимают нагрузки, разделяются на следующие типы:

• навесные;
• несущие;
• самонесущие.

Строить самому или заказать услугу под ключ

Можно возвести частный дом самостоятельно, привлекая к каждому этапу строительства отдельные бригады рабочих, или заказать выполнение данной задачи в профессиональной строительной фирме. Оба варианта имеют свои явные плюсы и минусы, но имеются и скрытые нюансы, которые тоже необходимо учитывать.

Возведение нового дома самостоятельно

Строительство дома из ЖБИ панелей — задача не для самостоятельного выполнения.

Рассмотрим вариант строительства из привычных материалов:

1. Создание проекта. Это сложные чертежи и расчеты, которые необходимо заказать в специальных организациях.
2. Получение необходимых разрешений для строительства, что может быть затянуто по срокам из-за бюрократических проволочек.
3. Выбрать, закупить и доставить необходимые строительные материалы, что затратно по времени и сложно без строительного опыта.
4. Само строительство. Если проект подразумевает капитальное строение, а не летнюю дачу, то без привлечения строительных бригад не обойтись. Не ошибиться в квалификации наемных работников и оценить качество их работы по завершении строительства — сложная задача для непрофессионала.

Вероятность того, что стоимость дома при строительстве своими силами будет больше, чем планировалось изначально, высока. Необходимо учитывать, что могут возникнуть затраты на переделку некоторых работ спустя время.

Строительство малоэтажного дома под ключ

При заказе все вопросы по созданию проекта, получению разрешений и организацию самих работ берут на себя профессионалы, что экономит время и силы заказчика. Суммы, условия выполнения и сроки будут прописаны в договоре, что гарантирует выполнение полного объема работ без дополнительного контроля и затрат со стороны заказчика. Также время строительство дома сокращается в сравнении с самостоятельным возведением.

Наименование стеновых плит

Стеновые железобетонные панели делятся на несколько типов.

Наименование	Описание	Маркировка
Для надземных этажей	Однослойные цельные	1НЦ
	Двухслойные цельные	2НЦ
	Трехслойные цельные	3НЦ
	Однослойные составные	4НС
	Двухслойные составные	5НС
	Трехслойные составные	6НС
Для цоколей и технических подвалов	Однослойные цельные	1НЦ
	Двухслойные цельные	2НЦ
	Трехслойные цельные	3НЦ
	Двухслойные составные	5НЦ
	Трехслойные составные	6НЦ
Для чердаков	Однослойные цельные	1НЧ
	Двухслойные цельные	2НЧ
	Двухслойные цельные	3НЧ
	Однослойные составные	4НЧ
	Двухслойные составные	5НЧ
	Трехслойные составные	6НЧ

Размеры стеновых конструкций

При строительстве жилых домов применяются стандартные изделия шириною с высоту этажа и длиною на одну или две комнаты. Внешние стены могут иметь дверные и оконные проемы, в плитах для перегородок только дверные проемы. Для производственных помещений идут изделия длиною 6, 9 и 12 метров. В зависимости от количества слоев стеновые панели имеют толщину в пределах 20–50 см.

Изготовление бетонных панелей происходит в строгом соответствии с требованиями ГОСТ 31310-2005, ГОСТ 13015-2003

Размеры бетонных панелей для стен регламентированы ГОСТом. Они считаются главным параметром при проектировании зданий. Габариты и величины проемов задаются в проектах.

Технические требования к ЖБИ

К железобетонным конструкциям вообще и стеновым панелям в частности предъявляется целый ряд технических требований:

1. Точные размеры и геометрические формы. Оптимальная конструкция узлов и соединений. Точное местонахождение закладных элементов.
2. Соответствие веса и размеров сборных железобетонных конструкций эксплуатационным возможностям грузоподъемных и транспортных средств.
3. Габариты ЖБИ конструкций в пределах допусков и отклонений, установленных ГОСТ 130-15.4—84.
4. Размеры закладных элементов соответственно проектным значениям с погрешностью не более ±5 мм.
5. Допустимое смещение осей закладных элементов для колонн, балок и ферм не больше 5 мм, для других ЖБИ — не более 10 мм.
6. Расположение закладных деталей заподлицо с поверхностью железобетонных изделий или выше не более 3 мм.
7. Качественная обработка изделий и отсутствие необходимости в дополнительной отделке.

Марки бетона

К материалу стен предъявляются высокие требования по прочности и плотности, он должен хорошо прилегать к арматуре и предохранять от коррозии. В зависимости от условий эксплуатации стен, от материала дополнительно потребуется морозоустойчивость и жаростойкость, водонепроницаемость, устойчивость к агрессивной среде, перепадам температур и атмосферным осадкам.

Для изготовления ЖБ плит используют следующие виды бетона:

• на изготовление наружных стен жилых помещений идет тяжелый с утеплителем, легкий пористый или ячеистый бетон;
• для стен неотапливаемых строений применяют тяжелые бетоны класса от B15;
• однослойные выполняют из бетона легкого от M50, ячеистого автоклавного M25 и выше;
• на изготовление трехслойных панелей идет бетон тяжелый марки от M150 и легкий M100 и выше.

Таблица марок и классов бетона

Качество поверхности

Строение железобетонных стеновых панелей

Для оценки качества поверхности стеновых железобетонных панелей используется четыре класса: от A3 до A7. Они задаются по проекту, при отсутствии данных принимают A6 и A7. Критерием оценки качества выбраны допуски прямолинейности и величина неровностей. Чем меньше цифра, тем более высокие требования к поверхности.

На железобетонной плоскости не допускаются сколы, трещины, раковины, пятна жира и ржавчины. Не должны выступать участки арматуры, если это не монтажные петли или рабочие выпуски. Чтобы добиться требуемого качества A3 и A4, на поверхности выполняется шлифовка и затирка дефектов.

Железобетонные изделия относятся к самым популярным в строительстве. Они позволяют за короткие сроки возводить качественные жилые дома и промышленные помещения невысокой стоимости.

Как осуществляется транспортировка и хранение железобетонных изделий

Транспортировку ЖБИ обычно выполняют на грузовых машинах. Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах. Во время перевозки и при складировании возможны повреждения ЖБИ.

Поэтому важно соблюдать правила хранения ЖБИ, даже если строительство планируется в ближайшие дни. Участок для складирования должен иметь ровную поверхность. Следует исключить контакт ЖБИ с землей. Если нет навеса, пользуются укрывным материалом. Между плитами перекрытий прокладывают деревянные бруски для снижения напряжения.

Маркировка панелей

Маркировка наносится на реберной поверхности изделия несмываемой краской. Включает в себя три группы из букв и цифр, для их разделения используется тире. Определен следующий порядок:

Таблица марки и размеров плоских железобетонных плит

• первая цифра относится к конструктивным особенностям, для монолитных конструкций — от 1 до 3, составные маркируются числами 4–6;
• буквы B и H указывают на принадлежность ЖБИ к внутренней или наружной поверхности соответственно;
• по месту установки наносятся буквы C — стены, Ч — чердак, Ц — цокольное помещение;
• габариты в дециметрах наносятся цифрами.

Видео по теме: Дом из железобетонных панелей

Публикации по теме

Характеристики и возможности применения газобетонных блоков Ютонг

Критерии выбора между полипропиленом и металлопластиком

Изготовление и особенности железобетонных перемычек

Тонкости оформления

Главный недостаток старых ж/б домов – безликость и непродуманность планировки, съедающая много полезной площади, давно неактуальна. Огромным преимуществом новой технологии является возможность проектирования жилья любой сложности и его доработки по требованию заказчика. Фантазия архитектора позволяет создать конструкцию на любой вкус – от горизонтально-ориентированного Дома прерий в стиле Фрэнка Райта, до причудливо-фантастического строения по мотивам гениального Антонио Гауди (самозабвенно использовавшего железобетон для своих бессмертных проектов).

Урбанистический дом у подножия Фудзи; бетон, стекло и облицовка натуральным деревом Источник makebestphoto. ru

Выбор архитектурного стиля позволяет подчеркнуть особенности конструкции и вкусы его хозяев. Наиболее часто встречаются дома из железобетона, выполненные в современных стилях, а именно:

• Минимализм. Оригинальный дизайн зародился столетие назад и до сих пор остается актуальным решением (особо ценимым в Скандинавских странах и Японии). Для него характерны четкие лаконичные формы и натуральная цветовая палитра светлых оттенков. Дом гармонично вписывается в ландшафт, панорамные окна и раздвижные двери не мешают солнечному свету проникать в комнаты.
• Хай-тек. Присутствует строгость интерьера в духе минимализма, а техничность и рациональность подчеркивается обилием металла и стекла. Излюбленные приемы – простор помещений, много света, неожиданно прозрачные лестницы, алюминиевые детали и оригинальные формы.

Крыша в стиле модерн по-барселонски Источник pinterest.es

• Модерн. Основа стиля – функциональность и комфорт. Допускается эксперимент с материалами, приветствуются контрастные и неожиданные сочетания цветов и силуэтов. Внешний облик загородного дома в стиле модерн узнается по растительным орнаментам и многочисленным заимствованиям из других стилей; эркеров, оригинальных крыш, многоугольных балконов, декоративных башен и балюстрад.

В целом железобетонные панели позволяют создавать сложные конструкции, используя любые виды облицовочных материалов. Чтобы дом служил долго, необходимо позаботиться о серьезной гидроизоляции и утеплении, а также продумать систему вентиляции.

сборные, трехслойные сэндвич, монолитные и другие виды, какие бывают размеры (ширина, толщина, длина) плит для строительства

Для строительства стен зданий жилого, промышленного и торгового назначения используют бетонные и железобетонные изделия.

Такие панели вышли на строительные рынки мира более 50 лет назад и с тех пор остаются неизменно востребованными с высокими прочностными и огнеупорными характеристиками.

Они стали незаменимыми при возведении массовых серий жилых многоэтажных домов, благодаря чему во всех российских городах появились микрорайоны новостроек. Сегодня они успешно применяются не только в массовом строительстве, но и в индивидуальном.

Новые многослойные модификации железобетонных стеновых панелей делают здания не только прочными, но и теплыми, огнебезопасными и акустически защищенными.

Содержание

• 1 Общая характеристика панелей для строительства
  • 1.1 Какие бывают по функциональному назначению?
  • 1.2 По конструкции
    • 1.2.1 Монолитные
    • 1.2.2 Сборные
      • 1.2.2.1 Одно-, двух- и трехслойные
    • 1.2.3 Пустотелые
    • 1.2.4 Из одного или разных видов бетона
  • 1.3 По нагрузкам
    • 1.3.1 Несущие
    • 1.3.2 Самонесущие
    • 1.3.3 Ненесущие
    • 1.3.4 Конструкционные
  • 1.4 По способу армирования
  • 1.5 По маркам
  • 1.6 По материалу изготовления
  • 1.7 По внешнему виду
    • 1. 7.1 Конструкционные
• 2 Виды по размерным характеристикам
  • 2.1 Из легких бетонов
  • 2.2 Стеновые наружные для дома
  • 2.3 Для перегородок
  • 2.4 Стеновые по серии 3.902
  • 2.5 Дорожные железобетонные
• 3 Почему важно правильно выбрать?
• 4 Заключение

Общая характеристика панелей для строительства

Чисто бетонные стены применяются редко, поскольку они могут нести только нагрузку на сжатие, например, в колонны. Железобетон — относится к композиционному стройматериалу, в котором объединены в одно целое бетон и железная арматура.

Последняя располагается таким образом, чтобы усилия растяжения были приняты армоконструкцией, а сжатия — бетоном. Таким образом нивелируется главный недостаток бетона — невысокая прочность к растягивающим усилиям. Общее функционирование бетона и арматуры гарантируется отличным сцеплением между ними и близкими по значению показателями линейного расширения.

Для того чтобы повысить скорость строительства, были разработаны определенные типоразмеры стеновых плит. Под них были построены новые заводы и технологические линии, которые способны были выпускать изделия для всех типов стен зданий.

Наружные плиты классифицируются по трем подкатегориям: однослойные из легкого бетона, 2-х и 3-слойные из тяжелых модификаций бетонов и слоя теплозащиты. Во многих модификациях плит внешний слой плит покрывают керамической плиткой или другими современными видами отделочного материала. Внутренняя часть выровнена и подготовлена для отделочных операций.

По мере развития строительных технологий, производство железобетонных стеновых плит также претерпело изменения, в результате чего сегодня появилось множество разных типов изделий, которые можно применить под любые проектные решения.

В результате стандартизации производства железобетонных стеновых конструкций они приобрели следующие преимущества:

1. Стабильность материала при температурных скачках.
2. Устойчивость к агрессивным природным факторам.
3. Огнестойкость.
4. Превосходные несущие и прочностные характеристики.
5. Высокая стойкость против влаги и продолжительные сроки эксплуатации.
6. Скоростной монтаж, не требующий трудоемкой отделки.
7. Универсальность конструкции.

Как и многие другие стройматериалы, железобетонные изделия (ЖБИ) также имеют недостатки, среди которых можно отметить:

• необходимость использования специальной техники во время монтажных и транспортных операций из-за тяжелого веса конструкций;
• более низкие тепло- и шумозащитные характеристики чем у кирпичной стены;
• невозможность фрагментного ремонта.

Какие бывают по функциональному назначению?

Производство стеновых ЖБИ стандартизированы по ГОСТ для различных условий эксплуатации, в связи с чем они классифицируются по функциональному назначению:

• жилищные объекты: индивидуальные, многоэтажные, цокольные конструкции, техподполье и чердачные помещения;
• промышленные объекты: цеха, склады, ТЭЦ и другие;
• технические сооружения: элеваторы, тоннели, водонапорные и котельные.

По конструкции

Конструкция стеновых панелей должна обладать высокой прочностью, небольшой теплопроводностью, огнестойкостью, незначительной удельной массой, а также экономичным процессом производства. Не менее важными критериями считаются простое выполнение монтажных работ и эксплуатационное качество полученных стыковых соединений.

Прочность ЖБИ панелей гарантируется жестким закреплением, как друг с другом, так и с перекрытиями. Для того чтобы обеспечить все требуемые параметры строительства здания, стеновые плиты конструкционно могут быть выполнены монолитными, полыми или комбинированными из первых 2-х видов.

По количеству слоев они могут быть многослойными или сборными и монолитными.

Монолитные

Этот вид панелей имеет сплошное сечение, устанавливаются в конструкционных местах здания, где требуется, чтобы стена обеспечила серьезные перегрузки. Как правило, они создаются на стройплощадке согласно точным расчетам, в связи с чем способны иметь многообразные конфигурации и размеры.

Сборные

Количество слоев в сложных стеновых плитах колеблется от одного — однослойные модели, до трёх — трехслойные. Слоистые стеновые панели изготавливаются монолитными, с неразделенными слоями и с воздушными прослойками. Если такая прослойка размещена за наружным покровом, плиты считаются экранированными слоистыми панелями.

Одно-, двух- и трехслойные

Особенности:

• К однослойным стеновым ЖБИ относятся варианты, изготовленные из одной, как правило легкой, фракции бетона. Они отличаются тем, что главный слой плиты, которая размещается внутри помещения, обрабатывается специальным цементом для оптимизации полного формирования отделочного процесса.
• Двухслойные — используются для внутренней теплоизоляции объекта. Такие сэндвич-панели имеют два слоя — армирование и теплозащита. Последний, как правило, состоит из минеральной ваты, пенобетона или пеностекла, зацементированных отделочной стяжкой.
• Трехслойные — по конструкции соединяются ребристыми панелями, промежуток между которыми заполняют теплоизоляторы.
  Эти модели наиболее увесистые и вместе с тем считаются высоко функциональными строительными материалами для строительства многоэтажных зданий.

Сегодня в России набирает популярность метод получения стеновых плит по технологии СИП-бетона, особенно при индивидуальном строительстве. СИП — это структурно-изолированные плиты, которые уже более полувека успешно применяются в США, Канаде и ЕС.

Структурно-изолированные плиты могут выполнять роль не несущей композитной стены, состоящей из плиты, основанной на силикате кальция с добавлением цемента, песка, пенополистирола и технических добавок. Они не тяжелые.

Пустотелые

Технология пустотелых плит позволяет получить высоконагружаемые конструкции с экономией бетона, при сокращении удельных расходов энергии и трудозатрат на выпуск 1 м3 стенового материала.

Применение пустотного ЖБ решает одновременно 2 задачи

:

1. тепловая защита дома;
2. гарантия высокой прочности строения.

Такая технология не применяется в районах с теплым климатом или при отсутствии жестких требований к прочности сооружения.

Из одного или разных видов бетона

Подобные конструкции выпускают для снижения затрат цемента при условии обеспечения высокой однородности и высоких прочностных характеристик стеновой плиты не ниже нормируемых показателей, путем соответствующего подбора компонентного состава, с учетом методики производства плит, их транспортировки и монтажа, а также потенциала дальнейшего возрастания крепости строительного бетона в конструкции и сроков выхода плиты на полную расчетную нагрузку.

Для выпуска ЖБ панелей применяют такие марки бетона:

• для наружных конструкций с теплоизолятором, легковесный пористый либо крупноячеистый тяжелый бетон;
• для холодных необогреваемых стен B15 — тяжелый бетон;
• для однослойных —  бетон легкого класса от M50 или ячеистый  M25;
• для трехслойных — класс тяжелых бетонов от M150 или M100.

По нагрузкам

Это базовая характеристика стеновых плит, которая гарантирует надежность строения от условия эксплуатации конструкций.

По стойкости к перегрузкам стеновые ЖБ панели могут быть:

• самонесущими;
• ненесущими;
• несущими.

Для всех этих вариантов плита должна содержать расчётный и конструктивный арматурный слой. Последний обеспечивает прочность изделия при перевозке и сборке, а также в процессе эксплуатации.

Несущие

Стеновая плита этого типа способна воспринимать собственную вертикальную весовую нагрузку и вес опирающихся на нее перекрытий, передавать общую нагрузку на поперечные конструкции и основание здания.

Прочность ЖБИ гарантируется совокупной работой бетона и арматурного скелета во внутреннем бетонном слое, который, как правило, имеет большую ширину и считается несущим, эту конструкцию называют рабочей арматурой.

Во внешнем слое размещается расчетная арматура, воспринимающая нагрузки, которые образуются при транспортировке и монтаже плит. В чисто бетонных стеновых плитах элементы рабочей арматуры отсутствуют, а имеются лишь расчётная составляющая армоконструкции.

Самонесущие

Эти панели способны воспринимать только вертикальную нагрузку, возникающую под давлением массы плиты и вышерасположенных панелей. Их изготавливают на аналогичном оборудовании, что и несущие конструкции плит.

Внутренние самонесущие плиты состоят из 1-го слоя бетона класса В25, относящегося к маркам тяжелого и укреплены железной арматурой. Толщина таких панелей зависит от проекта здания и может находиться в диапазоне от 130 до 170 мм.

Ненесущие

Это самые слабые стеновые конструкции, которые не предназначены, чтобы на них опирались любые другие строительные плиты и элементы, кроме дверных блоков.

Если будет позволять расчет, они могут устанавливаться при строительстве одноэтажных коттеджей.

Плиты имеют хорошую производственную подготовку, эксплуатационное качество внешних и внутренних площадей достаточно ровное с перепадами до 3 мм, поэтому не нуждаются в выравнивающей штукатурке.

При отделке необходимо лишь сделать завершающую шпаклевку, либо для санузла, можно сразу наклеить керамическую плитку.

Конструкционные

Эта модификация самых прочных стеновых панелей плотностью свыше 2000 кг/м3 и высокой морозоустойчивостью стройматериала свыше 50 циклов замораживания/размораживания.

К конструкционным также относятся современные SIP панели, в основе которых заложено применение теплозащитных панелей для основных элементов здания.

По способу армирования

По варианту установки армированных конструкций внутри плиты различают:

• установку напрягаемой арматуры с предварительным напряжением;
• простое армирование с размещением ненапрягаемой арматуры.

При применении ЖБ стеновых плит, даже при небольших напряжениях в бетонном слое возникают трещины. Это объясняется тем, что арматура действует одновременно с бетоном, который имеет отличную от стали предельно допустимую деформацию: у бетона 2 мм на 1 м длины, а у стали — 10 мм.

По маркам

Согласно международным и отечественным стандартам, марка бетона является основной характеристикой для стеновой панели. Марки бетонов выпускают от М100 до М500, при этом производство стен имеет максимальный показатель М300.

Главные области использования бетона различных марок для стеновых конструкций:

• М100 — практически для стен не использует, только в качестве подготовительной базы под ненесущие стены.
• М150 — в качестве ленточных фундаментов.
• М200 — применяется в области частного домового строения для стеновых блоков.
• М250 — внутренние несущие плиты.
• М300-внешние несущие стены от жилых объектов до монолитных подпорных систем.

По материалу изготовления

Категорийность бетонов по плотности получают в промышленных масштабах благодаря использованию различных смесей. Так для легких модификаций бетона используется:

1. керамзит;
2. вспученный шлак;
3. пемза.

Для тяжелых марок бетонов в качестве заполнителя используют гранитную крошку или щебень. Эта наиболее популярная ЖБ смесь в промышленности, которую применяют при производстве изделий ЖБИ.

Не менее популярными считаются бетоны с ячеистой структурой в виде пор, заполненных воздухом и относящихся к легким бетонам.

По внешнему виду

Для бетонных стеновых плит в действительности существует безграничное число разнообразных форм, расцветок и текстур. На производственных линиях используют простые варианты поверхностной обработки или более сложные в виде:

• плиточной облицовки;
• оксидной окраски;
• пескоструйной очистки;
• полировки и травления.

Различают первичную и вторичную отделку. Первая осуществляется в процессе их производства на стадии формования бетона. Самые сложные отделочные технологии применяются для внешних капитальных стен жилых объектов, поскольку потребуется одновременная качественная отделка внешней стороны и подготовка к внутренней отделки.

Причем первичная отделка может выполниться при формировании ЖБ плиты на заводе, «лицом вниз» либо «вверх», исходя от того, каким образом будет ориентирована фасадная стена. Вторичная отделка железобетонных панелей выполняется после окончательного затвердения бетона.

В случае, если первичную и вторичную обработку расценивать с позиции долговечности, то первичная наиболее долговечная.

Конструкционные

Конструкционные промышленные железобетонные стеновые плиты выпускаются в виде прочного, долговечного и универсального стройматериала, предпочтительны для холодных климатических зон, что предполагает минимальное обслуживание их в процессе эксплуатации.

Бетон относится к огнеупорным материалам, практически не сжимаем, не гниет и не способен к деформации.

Со временем он набирает силу, поэтому его структура идеально функционирует при непрогнозируемых условиях, которые связаны с переменой климата.

Конструкционные плиты выпускают таким образом, что они не требуют дополнительной фиксации, при этом самостоятельно способны обеспечить прочную боковую фиксацию, для успешного противодействия циклоническим ветрам.

Такие готовые стеновые плиты имеют высокую ударную прочность, выдерживают износ и при эксплуатации практически не требуют ремонта и обслуживания. По конструкции такие ЖБ стеновые панели устанавливают при возведении мансардных помещений, надземных жилых этажей и цокольных стен.

Каждая модификация панели проектируется отдельно с особенной установкой монтажных отверстий, крепежных и подъемных вставок.

Виды по размерным характеристикам

ЖБ стеновые панели выпускаются с разнообразной конфигурацией и габаритами. Выбор типа и размеров бетонных плит для строительства объекта выполняется в процессе проектирования из типовых модификаций.

В большинстве случаев типовые панели выпускаются со стандартными размерами для жилых объектов — 12*1,8 м и 6*1,2 м, а для промышленных объектов принимаются панели соответственно — 6.9 и 12 м. Для стенок, имеющих проемы используют изделия по длине от 1.5 до 3.0 м, а для проемов дверей — от 1. 48 до 2.98 м.

Все плиты маркируются на заводе по ГОСТ несмываемой краской, которая наносит специальный код на ребра.

Код состоит из 3-х цифр и литер, разделенных дефисом:

• Первые цифры указывают на метод производства, например, от 1 до 3 относятся к монолитным конструкциям, а от 4 до 6 к составным.
• Первый буквенный символ обозначает области применения «Н» или «В» установки снаружи или внутри.
• Далее идет обозначение места установки «С»/»Ц»/»Ч», что означает — стена/цоколь/чердак.
• Следом идет указание размеров, при этом ширина обозначается в см, а длина панели — в дц.

Кроме того, в маркировке указывается вид бетона, конструктивная особенность прямая или зеркальная и номер расположения закладных элементов.

Например, маркировка стеновой панели из легкого бетона 6 м Х1.5х0.25м с номером закладных 31 будет иметь вид: ПС 60.15.2.5-2.Л-1.31

Из легких бетонов

Эти виды стеновых панелей применяются при строительстве одноэтажных промзданий по серии 1. 030.1-1 до 7,2м и толщину 250 и 300 мм по металлоформам. Они могут использоваться для работы во влажном здании до 70%.

Усредненная плотность исходного бетона в сухом состоянии не должна быть ниже 900 и не может превышать 1300 кгс/м3. Они обладают внешней и внутренней фактурной отделкой из смеси цемента и песка.

Кроме того, по серии 1.432 — 11 выпускаются длинномерные изделия 12м для стеновых конструкций промышленных зданий с системами отопления с двухсторонними отделочными слоями из раствора, полученного с композицией цемента и песка.

Легкобетонные стены 1.433 — 2 также для производственных зданий в которых может возникать агрессивная воздушная среда и влажные условия эксплуатации до 80%.

Стеновые наружные для дома

Однослойные неразрезные панели по РЧ No08/11-11024-ЭКБ применяются при возведении объектов до 18 этажей. Габариты панели: 6,8 х2,740 х0.480 м. Стены производятся в щитовой опалубке, обладают оконными и дверными проемами и выпускаются на основе перлитобетона.

Для перегородок

Каждый дом, от индивидуального до многоквартирного, имеет внутренние перегородки, которые выпускаются в виде крупногабаритных плит с размерами соответствующим высоте этажа и длиной 6 м.

Такие панели должны быть укреплены стальной проволочной сеткой, термически и механически устойчивой арматурой не ниже класса А/3 или АТ/3С, которые дополнительно покрыты антикоррозийным грунтом.

Стеновые по серии 3.902

Стеновые панели 3.902.1-12 также армируются сварными сетками с защитным слоем бетона не менее 30 мм. Часто в соответствии с дополнительным заказом застройщика наносят холодную битумную гидроизоляцию на все плоскости панелей.

Аналогично возможно производство панелей с особыми условиями по бетонным смесям, например, использовать сульфатостойкий портландцемент.

Дорожные железобетонные

Большинство заводов ЖБИ производят не только стеновые панели, но и плиты перекрытия и железобетонные дорожные плиты. Последние используют высокопрочный бетон (В25, В30).

Модификации, которые производятся способом вибролитья либо вибропрессования:

• 50*50;
• 1000*1000*100;
• 500*500*50;
• 1000*500*50.

Последующий этап производства — пропарка форм до завершения кристаллизации бетонированной смеси. В состав может добавляться краситель, который не выгорает от ультрафиолетовых лучей и не вымывается атмосферными осадками.

Такие железобетонные плиты обладают преимуществами:

• высокие показатели ЖБИ по прочности и износостойкости;
• продолжительный период использования при стабильных высоких нагрузках;
• эстетическое оформление;
• несложность установки, возможность проведения ремонта и обслуживания;
• теплостойкость и экологическая безопасность.

Почему важно правильно выбрать?

Ошибки при выборе железобетонных стеновых плит очень дорого стоят, если они будут обнаружены уже после возведения стен, придется выполнять демонтаж установленных плит.

Даже при незначительных ошибках, допущенных при выборе модификаций стеновых стройматериалов, застройщику придется оплачивать сверхнормативные потери тепла и повышенные расходы по эксплуатации и ремонту такого дома. Для того чтобы этого не допустить, нужно знать правила выбора.

Критерии выбора железобетонных стеновых панелей:

1. Высокая способность противодействовать давлению ветра, температурным колебаниям в железобетонных слоях, усадке и микроползучести слоев, осадке фундамента, горизонтальным силам, которые вызываются в процессе жизнедеятельности человека, животных или транспортом, выдерживать собственный вес и вес оборудования.
2. Вид исполнения внешнего и внутреннего слоя панели, которая устанавливается согласно требованиям по прочности и сроку эксплуатации.
3. Варианты рабочего конструктивного и расчетного армирования.
4. Эффективность теплоизоляционного слоя.
5. Эффективные связи для многослойных панелей, для равномерного переноса нагрузки внешнего слоя на внутренний и предупреждения прогиба слоев.
6. Отделка поверхностей стеновых плит должна гарантировать защиту от природных воздействий и осуществлении декоративных функций.

Заключение

Стеновые железобетонные поверхности широко применяются, как в процессе массового многоэтажного строительства, так и индивидуального. По своему назначению они подразделяются для жилых и промышленных зданий, а также имеют различную модификацию:

• для стен;
• цокольных этажей;
• чердачных этажей.

Они пользуются повышенным спросом вследствие высоких прочностных характеристик и долговременного срока службы. ЖБ панели должны соответствовать ГОСТ, который обязаны строго соблюдать производители стеновых панелей на всех этапах производства.

Бетонные стеновые панели

• Дом
• Бетонные стеновые панели

Concreate® для Trueform Concrete

Trueform Concrete является авторизованным дистрибьютором стеновых панелей Concreate®. Панели Concreate® обладают всеми эстетическими преимуществами традиционных бетонных и стеклопластиковых панелей, но при этом вес, стоимость и трудозатраты намного ниже.

Эти инновационные бетонные панели легкие, универсальные и простые в установке благодаря запатентованной конструкции и ультратонкому профилю.



Concreate® для Trueform Concrete

Trueform Concrete является авторизованным дистрибьютором стеновых панелей Concreate®. Панели Concreate® обладают всеми эстетическими преимуществами традиционных бетонных и стеклопластиковых панелей, но при этом вес, стоимость и трудозатраты намного ниже.

Эти инновационные бетонные панели легкие, универсальные и простые в установке благодаря запатентованной конструкции и ультратонкому профилю.

ПОЛУЧИТЬ НАБОР ДЛЯ ПРОБ







ПРОДУКЦИЯ



ЛЕГКИЙ

Панели Concreate® имеют толщину всего 1/8 дюйма и вес всего 1,3 фунта/кв. фут, что делает их значительно более безопасными и простыми в обращении, чем обычные бетонные панели. Тем не менее, несмотря на то, что они тонкие, их инновационная волокнистая конструкция делает их гибкими и долговечными.

УНИВЕРСАЛЬНЫЙ

Панели Concreate® Можно использовать практически на любых влажных или сухих внутренних поверхностях, включая стены, душевые, потолки, стойки регистрации и другие архитектурные элементы — даже фасады ящиков или шкафов. Они устойчивы как к огню, так и к воде и демонстрируют отличные акустические свойства.

ПРОСТОТА УСТАНОВКИ

Панели Concreate® легко крепятся к поверхностям с помощью клея. Их точные кромки с алмазной огранкой позволяют соединять их встык без использования цементного раствора, а их тонкий профиль позволяет резать их острым лезвием. Устойчивые к растрескиванию и сколам, эти панели также можно просверливать или привинчивать, а также срезать под углом для получения узких углов.



ЛЕГКИЙ

Панели Concreate® имеют толщину всего 1/8 дюйма и вес всего 1,3 фунта/кв. фут, что делает их значительно более безопасными и простыми в обращении, чем обычные бетонные панели.

Тем не менее, несмотря на то, что они тонкие, их инновационная волокнистая конструкция делает их гибкими и долговечными.

УНИВЕРСАЛЬНЫЙ

Панели Concreate® Можно использовать практически на любых влажных или сухих внутренних поверхностях, включая стены, душевые, потолки, стойки регистрации и другие архитектурные элементы — даже фасады ящиков или шкафов. Они устойчивы как к огню, так и к воде и демонстрируют отличные акустические свойства.

ПРОСТОТА УСТАНОВКИ

Панели Concreate® легко крепятся к поверхностям с помощью клея. Их точные кромки с алмазной огранкой позволяют соединять их встык без использования цементного раствора, а их тонкий профиль позволяет резать их острым лезвием. Устойчивые к растрескиванию и сколам, эти панели также можно просверливать или привинчивать, а также срезать под углом для получения узких углов.



Panel Gallery



Natural Grey

Natural Grey

Natural Grey



Natural Grey / Clarks HQ, Manchester

Metal Grey / A Ma Maniere, Houston

Natural Grey



Panel Галерея



Естественный серый

Естественный серый

Естественный серый



Естественный серый / Штаб-квартира Clarks, Манчестер

Серый металл / A Ma Maniere, Хьюстон

Natural Grey

Фонд -панель. Отлитые в двух стандартных размерах и восьми цветах, панели Foundation имеют толщину 5/8 дюйма и имеют симметрично расположенные круглые углубления.

ПОЛУЧИТЬ ОБРАЗЦЫ



Коллекция панелей Foundation

Фундаментные панели от Trueform Concrete — это панели ручной работы из стеклопластика, обладающие изысканной уникальной отделкой, которой славится бетон. Отлитые в двух стандартных размерах и восьми цветах, панели Foundation имеют толщину 5/8 дюйма и имеют симметрично расположенные круглые углубления.

ПОЛУЧИТЬ ОБРАЗЦЫ



ПРОДУКЦИЯ



ПРОДУКЦИЯ









Сверхлегкая бетонная стеновая панель

Сверхлегкая бетонная стеновая панель

Технические характеристики

Поскольку нам необходимо облегчить и улучшить сейсмостойкие характеристики здания, а также увеличить скорость выполнения работ и более эффективную производительность рабочей силы в строительных мастерских , производство новых материалов с использованием новых методов и оборудования, входит в число потребностей инженерного и строительного менеджмента. Одним из таких новых методов является изобретение, проектирование и изготовление мною стеновой бетонной панели по технологии сверхлегкого бетона с высокой прочностью, которая может стать одним из самых продаваемых и наиболее важных продуктов в строительной отрасли. Эти панели можно использовать в окружающих стенах и внутренних перегородках. Кроме того, их легкая транспортировка при высокой скорости установки значительно сократила время и затраты на выполнение. Разработанные сверхлегкие бетонные панели имеют национальные и международные патенты и разрешения. Особые возможности этого высококачественного продукта, приводящие к снижению затрат на выполнение, привлекают внимание строителей частных и общественных зданий и даже спец.

Преимущества

• Очень малый вес изделия: Вес каждого м² этой панели для внутренней стены толщиной 7 см равен 35 кг. Использование этих стеновых панелей значительно снижает статическую нагрузку здания, потому что наиболее важным способом предотвращения повреждений и потерь, вызванных землетрясениями, является снижение веса конструкции, а одним из наиболее важных методов облегчения конструкции является уменьшение вес стен, который будет достигнут за счет использования легких панелей в окружающих и внутренних стенах.


• Увеличение скорости выполнения: Учитывая большие размеры этого продукта и его малый вес, в дополнение к сокращению рабочей силы и времени на транспортировку продукта и его специального раствора на пол (по сравнению с традиционным типом растворов и материалов , в то время как некоторые из этих легких материалов легко создают полную стену, и нет необходимости транспортировать тяжелые материалы, такие как песок и цемент, по сравнению с переходным методом)
• Простота исполнения: эти панели очень легко транспортировать и переносить благодаря их малый удельный вес и легкий вес.
• Снижение затрат на выполнение: За счет увеличения скорости и простоты выполнения (сокращение рабочей силы, сокращение времени использования рабочей силы, сокращение времени использования подъемных устройств, сокращение рабочей силы при выполнении проекта в результате использования этого продукт и его специальный раствор и отсутствие необходимости переноса песка, затрачивая много времени и денег на приготовление раствора, снижение стоимости отходов материалов, снижение затрат на перемещение материала).
• Снижение стоимости строительства: За счет уменьшения статической нагрузки на здание и возможности экономии в конструкции здания (в соответствии с действующими нормами в национальных строительных нормах, за счет снижения статической нагрузки на здание, количество арматуры и бетона, используемых в конструкции, будет уменьшено, и мы получим конструкцию, более устойчивую к землетрясениям).
• Уменьшение количества раствора из-за использования стандартных швов между изделиями.
• Возможность устранения гипса и грунта под штукатурным слоем и возможность самостоятельной штукатурки.
• Возможность использования различных покрытий на этой поверхности, включая штукатурку, керамику или гипсовые листы.
• Возможность установки винтов и выдерживания веса кухонных шкафов и… .
• Эти панели устойчивы к влаге, и вы не увидите разрушений по сравнению с легкими гипсовыми панелями (этот продукт можно использовать во влажных помещениях, таких как ванные комнаты и туалеты)
• Возможно отрезать часть изделия для прохода водопроводных и электрических труб без разрушения стены благодаря целостности и типу бетона, используемого в изделии (в случае использования традиционных материалов, таких как блоки и глиняные листы, останутся отходы материала на сайте после обрезки).
• Возможна ручная резка панелей или использование фрезерного станка; однако операция резки очень проста и возможна также с помощью пилы.
• Надлежащая звукоизоляция благодаря использованию материалов с хорошей пористостью.
• Теплоизоляция (благодаря использованию в этих панелях термостойких полимерных материалов, они медленно передают тепло в прилегающее пространство).
• Эти панели можно использовать в специальных проектах с высоким коэффициентом важности, например, в клиниках и больницах со специальными деталями.
• Небольшая толщина в сочетании с изоляционными свойствами продукта приводит к более рациональному использованию пространства и меньшей площади здания, занимаемой стеной.
• Устойчивость продукта к боковым силам, особенно во время землетрясений, и создание более интегрированной поверхности и отсутствие трещин в продукте с учетом конкретного типа бетона.
• Обеспечение чистого места без разбрызгивания или отходов традиционного раствора за счет использования специального раствора (специального клея).
• Можно комбинировать эти панели с различными методами исполнения и различными типами конструкций с различными приложениями.
• Подходит для всех регионов и климатических условий, даже для влажного климата.
• В этих панелях не используются материалы, вредные для здоровья человека.
• Продукт устойчив к огню благодаря использованию подходящих вяжущих материалов и минералов.
• Можно использовать различные типы стеновых клеев, особенно легкие, и уменьшить количество железа, используемого в здании.
• Учитывая большой размер этого продукта, отходы материалов меньше, и можно использовать нарезанные материалы под окном и на верхней части стен с аналогичными размерами и обычными размерами.
• Высокая износостойкость продукта.
• Продукт обладает высокой механической прочностью, такой как высокая прочность на изгиб и сжатие.
• Врезное и шиповое соединение используется в вертикальных соединениях для прочного соединения деталей между собой, в то время как врезное и шиповое соединение в горизонтальных соединениях исключено из-за неэффективности, а для прочного соединения деталей между собой используется специальный раствор (возможна использовать арматуру в горизонтальных стыках изделия).
• Материал можно хранить в строительной мастерской, так как для него требуется меньше места по сравнению с обычными цементными блоками.
• Можно создать полностью гигиеничную среду в стене и не будет отрицательного пространства и пустого пространства между стенами.

  Высокоэффективное гибкое барьерное ограждение из армированного волокном бетона Нью-Джерси

  Краткое описание изобретения

  Высокоэффективное гибкое барьерное ограждение из армированного волокном бетона Нью-Джерси со свойством поглощать энергию аварии для защиты человеческих жизней и снижения финансовых потерь во время аварии

  Нью-Джерси — это тип бетонного барьера, который изготавливается на разной высоте, например один, два и три метра, и используется на автомагистралях для предотвращения объездов и нарушений со стороны водителей, для обеспечения безопасности и предотвращения аварий, а также въезда и выезд в некоторых случаях и контроль движения и предотвращение раздражающего света фар автомобилей на противоположной стороне. Бетонные барьеры Нью-Джерси изготовлены из сборных железобетонных деталей, которые могут быть соединены вместе, чтобы направлять транспортные средства и размещать их на маршруте при столкновении с той стороной транспортного средства, которая действует как направляющая заднего хода из-за низкого угла его краев и уменьшает повреждения. Он также используется для защиты пешеходов, защиты строителей от транспортных средств, в качестве временных барьеров и антитеррористических заграждений, а также для защиты от наводнений, предотвращения лесных пожаров, направления реки и создания нескольких полос на дорогах. Это изобретение представляет собой проектирование и строительство шоссе из бетона нового поколения в Нью-Джерси, которое значительно предотвратит финансовые потери и потери в результате дорожно-транспортных происшествий. Этот особый тип Нью-Джерси выполнен в виде полой оболочки из высокопрочных и высокопрочных фибробетонов с использованием нанотехнологий, которая заполнена амортизирующими грунтовыми материалами, и в то же время ее высокое сопротивление выступает в роли энергоотвала в в случае аварии и уменьшает эффект удара и направляет транспортное средство по его маршруту. Такая производительность Нью-Джерси снижает риск несчастных случаев и гибели людей во время аварий.

  Гибкость и способность создавать суставы в случае аварии — одно из преимуществ Нью-Джерси, а его функция во время аварии — поглощать энергию удара и уменьшать его последствия. Этот продукт был успешно произведен после нескольких месяцев лабораторных исследований, анализа программного обеспечения, полевых испытаний и испытаний в мастерских и может быть представлен в различных вариантах облицовки.

  Описание внешнего вида

  Полые бетонные модульные детали изготавливаются из стойкого бетона и прочных волокон, края которых загнуты под небольшим углом и выполнены высотой 100 см и стандартной длиной 400см и 600см. Эта оболочка заполнена мягким грунтом или земляными материалами (без щебня), чтобы увеличить вес, а также повысить мягкость и гибкость для поглощения энергии удара. Этот шлагбаум из Нью-Джерси имеет боковые крепления для установки на продольных ограждениях.


  Номер заявки на патент: IR 14004000300545

  Члены команды этого проекта

  Некоторые награды и награды

  Торонто, Международное общество инноваций и повышения квалификации (TISIAS)

• Золотая медаль на крупнейшей в Америке выставке изобретений «INPEX 2016 and 2017», Выставка изобретений и новых продуктов

• Gold Medal in Civil Engineering Category at the Geneva Inventions Exhibition 2016 and 2017


• Gold Medal in Nuremberg International Invention Fair “iENA 2015 and 2016


• Gold Medal at the 57-я Всемирная выставка инновационных исследований и новых технологий «ЭВРИКА 2008» Бельгия


• Золотая медаль на 20-й Международной выставке изобретений, инноваций и технологий «ITEX 2009»«Малайзия

• Держатель 18 государственных наград на авторитетной национальной олимпиаде и соревнованиях в области бетона

Контактная информация

davoudbz@yahoo.
