Стандарт высоты ступени лестницы - ширина, длина и другие габариты

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.
Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:


Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2.08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.


Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.
Существует несколько способов расчёта ступеней

Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.


При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

prolestnici.com

с поворотными ступенями, в частном доме, удобный размер

Лестница является важным средством вертикальной коммуникации. Существует огромное количество вариантов исполнения. В многоквартирных жилых домах, производственных, общественных и административных зданиях чаще всего монтируются железобетонные марши, так как они лучше всего удовлетворяют требованиям пожарной безопасности.

При проектировании частного дома открывается широкий простор для фантазии, который ограничивается лишь желаниями и возможностями будущего владельца.

Формы лестниц

Выбранная форма лестницы во многом зависит от назначения, месторасположения, высоты помещения и архитектурных особенностей здания.

Одномаршевая лестница

Самый простой тип. Применяется достаточно редко, так как не подходит для помещений нормальной высоты: по расчёту количество ступеней получается слишком большим. Иногда лестницы такой формы выполняются с промежуточной площадкой;

Двухмаршевая лестница

Самый распространённый вид. Может выполняться как привычной формы, так и Г-образной. Очень удобна, потому что позволяет сократить количество ступеней в одном марше, но занимает большую площадь;

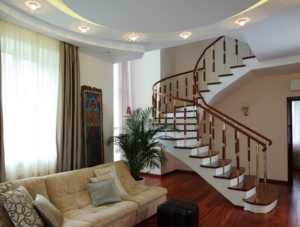

Винтовые и криволинейные, поворотные лестницы

Помогают сэкономить полезную площадь, но могут нести повышенную опасность для детей и пожилых людей;

Комбинированные лестницы

Одновременно имеют как марши, так и изгибы и скругления. Позволяют, сохраняя удобство эксплуатации, создавать уникальные интерьеры.
Нормы и стандарты проектирования лестниц.

Лестница должна удовлетворять выполнять следующие функции:

  1. Обеспечивать удобную и безопасную вертикальную коммуникацию;
  2. Обеспечивать эвакуацию людей в случае аварийных ситуаций;
  3. Удовлетворять эстетическим и экономическим требованиям.

Безопасная эксплуатация лестницы зависит от того, насколько правильно она запроектирована. Все нормы проектирования прописаны в СНИП (Строительные нормы и правила).

Нормативный документ регламентирует следующие параметры лестниц и ступеней:

  1. Наименьшая и наибольшая ширина лестничного марша по ГОСТ.
    Если лестница выполняет функцию эвакуационного пути, ведущего с одного этажа жилого здания (двухэтажное строение), её ширина должна составлять не менее 90 см, при большей этажности – 105 см. Для внутриквартирных лестниц ширина марша может быть всего лишь 80 см. Максимальный размер – 140 см. Для общественных и административных зданий ширина лестницы должна быть от 135 до 240 сантиметров.
  2. Габариты лестничных площадок.
    Лестницы с большим количеством ступеней должны быть оборудованы промежуточными площадками. Ширина лестничной площадки по требованиям эвакуации должна равняться ширине марша, но не меньше 1.2 метра. Если площадь здания позволяет, ширина площадки может быть больше ширины марша лестницы.
    Длина лестничной площадки должна быть равна ширине двух маршей при двухмаршевой лестнице плюс просвет 10 см. Просвет необходим, чтобы была возможность протянуть пожарный гидрант. Если лестница одномаршевая, промежуточная площадка не расширяется, а остаётся равной ширине марша.
  3. Наименьшая и наибольшая высота ступеней.
    Все ступени должны быть одинаковых размеров. Исключение составляют первая и последняя ступень. При невозможности вписать целое количество, можно сделать их чуть ниже остальных. Наименьшая высота подступенка 12 см, максимальная 20 см для внутриквартирных лестниц и 19 см для многоквартирных зданий.
  4. Уклон лестницы.
    Угол наклона лестницы должен быть от 26 до 45 градусов. Основные лестницы жилых многоквартирных и общественных зданий должны иметь уклон 1:2. Вспомогательные и ведущие в подвал лестницы могут располагаться под углом 33 – 36 градусов.
  5. Минимальное и максимальное количество ступеней в одном марше.
    Количество ступеней марша должно быть не менее 3 и не более 16. При количестве ступеней меньше трёх целесообразно устраивать пандусы.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы

, находящейся на путях эвакуации, должна быть не менее 1.2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не менее1.35 м.
Для всех остальных случаев минимальная ширина марша – 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

Эргономические требования

Лестница – конструкция повышенной опасности. Чтобы человек не подвергался излишним рискам, она должна быть максимально удобной.
На лестницах, в которых меньше трёх ступеней, легко оступиться, а при количестве ступеней свыше шестнадцати подъём становится слишком утомительным.

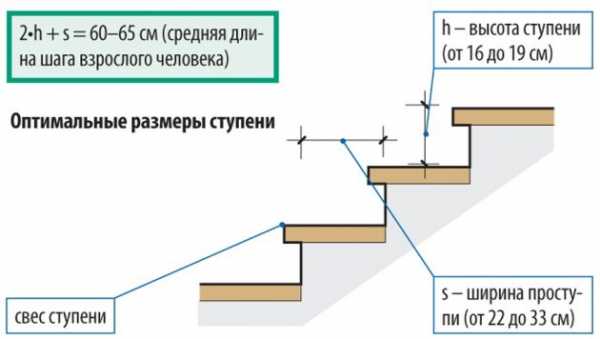

Для вычисления максимально удобного соотношения ширины проступи и высоты подступенка используют среднюю длину шага взрослого человека, которая составляет приблизительно 60 – 64 сантиметра. Отсюда вывели формулу:

2 * высота подступенка + ширина проступи = 64 см

Также существует формула, по которой сумма двух слагаемых должна быть в пределах 43 – 47 сантиметров. Соблюдение этой пропорции гарантирует безопасность, а для удобства стоит придерживаться правила:

ширина проступи – высота подступенка = 12 см

Кроме того, ширина проступи должна быть такой, чтобы взрослый человек без проблем смог опереться на неё ногой.Оптимальным станет размер 30 сантиметров. При меньшей ширине проступи по лестнице будет трудно спускаться, а большая ширина станет сбивать с шага.

Для ширины проступи 30 сантиметров высота подступенка должна быть 15. Это значит, что уклон лестницы равняется 1:2 или 27 градусов.

Удобнее, если количество ступеней в марше будет нечётным, тогда человек будет начинать и заканчивать движение с одной ноги. Лучше, чтобы высота между любой ступенью лестницы и потолком была не менее 2 метров.

Разновидности ступеней

Существует несколько видов классификации ступеней.

По форме в плане ступени подразделяют на:

  • рядовые, имеющие в плане прямоугольную форму. Такие ступени используются в маршевых лестницах;
  • забежные, сложной формы, позволяют создавать винтовые и криволинейные лестницы.

Сочетания рядовых и забежных ступеней образуют комбинированные лестницы.

Второй вид классификации – по наличию подступенка. Подступенок – это вертикальная плоскость ступени. Горизонтальную поверхность, на которую опирается нога во время подъёма, называют проступью.

Существуют три типа ступеней:

  1. открытые без подступенка. наиболее распространенные лестницы с такой ступенью выполняются из дерева и металла;
  2. закрытые с подступенком. Такие ступени можно встретить на любой лестничной клетке многоквартирного дома;
  3. полузакрытые. Подступенок такой ступени лишь частично закрывает просвет между проступями.

Размеры ступеней

Как уже говорилось, самым лучшим сочетанием будет высота подступенка 15, а ширина проступи 30 сантиметров. Нормативные документы разрешают использование ступеней с другими размерами, удовлетворяющими условию безопасной эксплуатации.

Удобнее всего использовать ступени со стандартными размерами. Это значительно удешевит конструкцию и облегчит монтаж. Нестандартные ступени стоит рассматривать только в тех случаях, когда типовые материалы абсолютно неприменимы.

При выполнении лестницы из железобетона можно выбрать уже известные размеры ступени или ступени с высотой 17, а шириной 26 сантиметров. Среди специалистов такие ступени называются “подвальными”. Они менее удобны из-за большей высоты, но более компактны. Железобетонные ступени производятся по серии и имеют стандартную длину.

Ступени шириной 30 сантиметров выпускаются длиной 0.9, 1.05, 1.2, 1.35, 1.5, 1.65 и 2.25 метра. Подвальные ступени могут быть длиной 0.9, 1.05 или 1.2 метра.
Заводы ЖБИ могут выпустить изделия по размерам заказчика, но это будет очень дорого стоить.

При выполнении лестницы из дерева или металла, намного проще отойти от гостовских размеров.

Ограничить размеры деревянных ступеней могут только размеры сырья. Большинство производителей могут выполнить ступени длинной от 90 см до 5 м. Ширина изделия может быть в переделах от 20 см до 2 м. Шаг размеров в плане 10 см. Толщина доски предлагается 2, 3 или 4 см.

Лестницы из непопулярных материалов, например, из стекла триплекс, изготавливаются по индивидуальным размерам.

Выполнение замеров и конструирование

Лестница – конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

  1. Выполнить обмерные работы;
  2. Подобрать размеры проступи и подступенка, ширину лестницы;
  3. Сделать эскиз.

Обмерные работы включают в себя:

  1. проверить горизонтальность перекрытий с помощью уровня;
  2. проверить перпендикулярность стен с помощью угольника;
  3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
  4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

  1. рулетку или дальномер;
  2. угольник;
  3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа – это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например, принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

  • (2.7+0.3):0.15=20 шт. – всего ступеней;
  • 20:2=10 шт. – ступеней в одном марше;
  • 10*0.3=3 м – длина одного лестничного марша;
  • 3+0.9 = 3.9 м – длина всей лестницы с учётом минимальной ширины площадки;
  • 0.9*2=1.8 м – ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

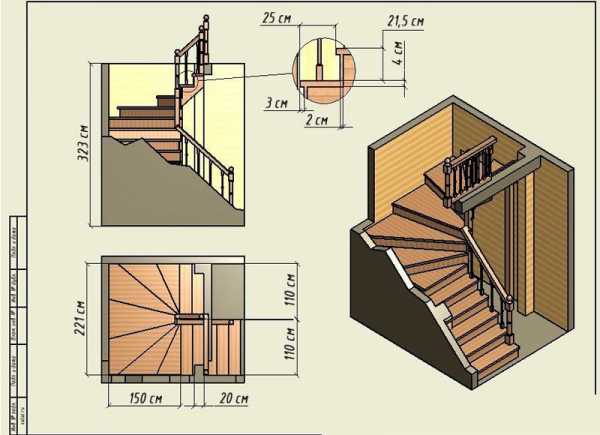

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

  1. Определиться с материалом лестницы;
  2. Выбрать размеры ступеней;
  3. Выполнить необходимые замеры;
  4. Рассчитать габариты конструкции;
  5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

krovlya777.ru

ГОСТ высоты ступени лестницы и ширины, размеры на чертежах

Почему к размерам ступеней предъявляют особые требования, прописанные в специализированных документах? Потому что они во многом решают, насколько удобно будет пользоваться лестничной конструкцией. Если речь идет о пожарных лестницах, то в данном случае именно параметры данных элементов определяют то, насколько быстро человек сможет покинуть горящее здание.

Существует, как минимум, две разновидности ступеней: прямые и забежные. Они могут быть изготовлены из дерева, бетона или металла, но требования, предъявляемые к их параметрам, не изменятся.

Даже если вы собираетесь соорудить конструкцию для собственного частного дома, необходимо рассчитать оптимальный размер ступени лестницы, который и будет определять удобство и безопасность человека при подъеме. А уж если вам необходимо поставить лестницу в здании общественного пользования, то здесь в обязательном порядке следует руководствоваться требованиями ГОСТ.

Каким параметрам в официальном документе прописан определенный стандарт? Это ширина и высота ступеней, а также угол наклона лестницы. Именно данные размеры следует учитывать при сооружении конструкции.

Требования по СНиП и ГОСТ

Чтобы ориентироваться в правилах определения оптимальных параметров, необходимо разбираться в анатомии ступеней лестницы. Данный элемент конструкции состоит из подступенка, иначе, ее вертикальной плоскости, и проступи – плоскости горизонтальной. Элементы объединяются в ряды, именуемые маршами, и в стандартной лестничной конструкции опираются на косоуры, поддерживаемые тетивами. Самые нижние и верхние элементы подъема носят название фризовых.

Удобство и безопасность ходьбы связаны с таким понятием, как величина человеческого шага, равная 60 – 64 см. Часто, чтобы сделать расчет размера ступени, используют специальную формулу, открытую Блонделем.

2х+y=60, где х – это расстояние в сантиметрах между двумя находящимися рядом ступенями, а у – это расстояние между краем одного и другого элемента.

Для расчета безопасной конструкции часто пользуются формулой х+у=45.

Для расчета параметров удобной лестницы выведена формула х-у=12.

Иными словами, формула удобства выражается в разнице между размером подступенка и горизонтальной плоскости в 12 см. Формула безопасности – это, напротив, сумма размеров ширины и высоты, которая равна 45 см.

Но чтоб не делать лишних вычислений, достаточно заглянуть в регламентирующие документы и просто неукоснительно следовать параметрам, указанным в них.

  • При наличии более двух этажей внутри здания необходимо сделать один пролет. Причем, ширина пролета должна быть в диапазоне 80 – 120 см;
  • Марш включает в себя от трех до 18 подъемных элементов. Для общественных зданий количество ступеней снижено до 16;
  • Идеально, если количество элементов нечетное, что позволяет начинать и завершать процесс подъема с одной и той же ноги;
  • Угол наклона лестницы при подъеме должен составлять более 6 градусов, но менее 45;
  • Высота ступеней лестниц – это важный параметр. Нормы и правила, указанные в документах, позволяют этому размеру варьироваться в пределах 15 – 20 см. В пределах марша допускается различие между высотой подъемных элементов в 0,5 см;
  • Ширина элемента должна быть не менее 25 см. Если лестницы обустраиваются в подвалах или чердаке, то нормы и правила позволяют уменьшить данный размер на 5 см;
  • Максимальный выступ подъемного элемента – 3 см;
  • Исходя их требований СНиП, площадка конструкции должна находиться в строгом соответствии с шириной ступени. Расстояние от нее до двери должно быть порядка метра;
  • Ограждающие конструкции должны иметь высоту в 90 см. Расстояние между балясинами должно быть 10 – 15 см;
  • При конструировании или выборе поручней и перил нужно рассчитывать нагрузку с запасом. Регламентирующие документы указывают, что перила должны выдерживать вес в 100 кг и более. Это позволяет взрослому человеку полностью облокотиться на ограждающую конструкцию;
  • Между ступенями и потолочной плоскостью должно быть расстояние в 200 см. Минимум – 195 см для лестничного пролета.

Угол наклона лестницы и параметры подъемных элементов часто бывают связаны.

Так, если угол от 5 до 20 градусов, высота ступени должна иметь размер в 13 см, а ширина быть равной 37 см. Данный угол наклона характерен для уличных конструкций.

Общественные лестницы часто имеют угол от 20 до 30 градусов.
В таком случае ширина ступени приближается к значению в 29 см, а высота – к 17 см. Угол в 30 – 45 градусов характерен для жилых зданий. Именно в данном случае размеры ступеней довольно удобны для частого подъема: ширина равна 23 см, а высота – 20 см.

Впрочем, удобство применения лестницы зависит и от высоты этажей здания. Опытным путем доказано, что при высоте в 3,3 метра при количестве ступеней в 20 штук, высота подступенка должна быть 16, 5 см. При высоте этажа в три метра – 15 см, в 2,7 – 13.5, в 1,4 – 12 см. Высота подступенка увеличивается обратно пропорционально количеству ступеней. То есть, если подступенка при высоте этажа в 2,7 м составляет 16,8 см, то лестница должна иметь 16 ступеней. Если увеличить их количество хотя бы на одну ступень, то высота подступенка должна составлять уже 15, 8 см. Наиболее удобной и безопасной лестницей считается конструкция с шириной ступеней в 30 см и высотой в 15 см.

Если речь касается забежных ступеней, то здесь требования к размерам немного иные. Стоит начать с того, что сама конструкция забежной ступени отличается от маршевой и представляет собой трапециевидный элемент, внутренняя сторона которого меньше наружной. У забежной ступени минимальная ширина проступи по линии хода должна иметь размер в 25,4 см. С узкой стороны она должна составлять 10 – 5,2 см, а расстояние линии хода от лестничного края – 30,5 см.

ГОСТ на размер ступеней эвакуационных лестниц

Особенное внимание стоит уделить стандартам лестничных элементов эвакуационных лестниц, которые требуются по регламентирующим документам.

Для специальных конструкций ширина проступи должна составлять 25 см, но не меньше при ширине марша в 90 см. Ограждающие конструкции по правилам должны быть более 120 см.

Нормы и правила пожарных лестниц с маршами предусматривают ширину и высоту ступеней в 20 см, если угол наклона составляет 45 градусов. При большем уклоне, высота подступенка может быть 30 см.

Вертикальная конструкция также имеет стандартные размеры ступеней, хотя ее внешний вид разительно отличается от типичных лестниц.

Ширина конструкции при наличии маршей должна быть 80 см. Если маршей нет, то вертикальная конструкция по ширине должны быть 60 см. Расстояние между ступенями, иначе, поручнями – максимум 35 см. Расстояние нижнего фризового элемента от земли должно быть не менее 25 см.

Размеры лестницы в частном доме

Если вы собираетесь самостоятельно изготовить и смонтировать лестницу для своего дома, вы, конечно, можете обойти нормы ГОСТ и СНиП, но в ваших интересах придерживаться средних показателей, которые давно оправдали себя на практике.

Для начала необходимо определить количество ступеней, которое будет в вашей конструкции. Оптимальная высота ступени лестницы – 20 см. Чтобы узнать, какое количество ступеней должно быть у вашей домашней установки, нужно высчитать высоту лестницы и разделить на 20 см.

Ширина проступи должна быть удобной для подъема, поэтому оптимальный размер ее будет 25 – 30 см.
Например, если высота лестницы – три метра, то количество ступеней будет 15.

К поверхностям подъемных элементов обычно не предъявляют жестких требований. Однако если речь не касается лестниц пожарной безопасности, не допустимо, чтобы поверхность была гладкой. Поэтому для устройства площадок и ступеней применяют рифленую, штампованную или со стальными полосами поверхность.

В условиях собственного дома для обеспечения безопасности можно постелить на лестницу ковер.

Рассчитать оптимальные параметры ступеней несложно, но чтобы сделать это грамотно, нужно для начала вычислить размеры всей конструкции. При расчете устройства следует обращать внимание на эргономические особенности, в частности, величину шага, размер ноги и вес человека.

prolestnitsy.ru

ГОСТ ступеней лестницы по размеру


При устройстве лестничных маршей важно учитывать необходимость в удобстве их эксплуатации и обеспечение безопасности перемещения. Чтобы соблюсти эти требования, необходимо подбирать параметры лестницы по ГОСТу 8717.0-84. Он предлагает оптимальное соотношение размеров ступеней лестницы. Данный стандарт распространяется на конструкции, которые изготавливаются из легкого, тяжелого или плотного силикатного бетона.

Виды лестничных ступеней

Устройство лестничных маршей производится согласно заранее разработанному проекту. В процессе его составления следует учитывать, что существует несколько разновидностей ступенек:

  • стандартные – представляют собой длинный ряд с одинаковым смещением;
  • забежные, которые применяются на поворотах – ширина площадки для опоры может изменяться;
  • площадочные – строятся со смещением в вертикальном направлении;
  • открытые – их производят без подступенка;
  • закрытые – имеют повышенную прочность за счет наличия подступенка;
  • консольные – свисающая часть смещается по отношению к вертикальной планке.

Высота ступени рассчитывается в каждом случае индивидуально, в зависимости от их количества, угла наклона, ширины проступи и т. д.

Виды лестниц

Рекомендации ГОСТа для определения размеров ступеней

Существует стандартная методика определения основных параметров для ступеней. Она представлена формулой 2h+l=600–640:

Замеры, необходимые для расчета размеров лестницы

  • h – промежуток между двумя горизонтальными площадками, отмеряемое по вертикали;
  • l – ширина элемента, предназначенного для опоры ног;
  • 600–640 – размер человеческого шага в мм.

С помощью данного соотношения можно спроектировать любой лестничный марш. Для выполнения условий безопасности необходимо соблюдать равенство h+l=450. Комфорт при эксплуатации гарантируется выполнением равенства l-h=120.

При расчете лестничной конструкции следует учесть стандартные габариты ступенек:

  • высота – 160–200 мм;
  • ширина – 200–320 мм;
  • нависание – до 30 мм.

Разница между параллельно расположенными элементами допускается до 5 мм. Оптимальным вариантом считается, когда ширина ступени в два раза большее ее высоты.

Расчет размеров ступеней лестницы

Общие правила ГОСТ

При сооружении конструкции необходимо придерживаться таких правил:

  • угол наклона пролета должен быть в диапазоне 26–45 градусов;
  • лестничный марш не может иметь ширину менее 1 м;
  • количество ступеней, по которым определяется высота пролета, должно быть нечетным – не меньше 3 и не больше 17.

Оптимальные размеры ступеней лестницы согласно ГОСТ

Факторы, влияющие на проектирование

При расчете конструкции будущей лестницы важно учесть следующие факторы:

Основные параметры конструкций лестниц

  • нагрузки, которые будут влиять на конструкцию;
  • максимально возможное количество одновременно передвигающихся человек;
  • наличие дополнительных элементов: опор, перил и т. д.;
  • дизайнерское решение.

Согласно строительной документации, для лестницы, предназначенной для эвакуации, глубина ступеньки должна составлять 250 мм, а высота подступенка – 220.

Если строго соблюдать требования нормативных документов, то можно получить удобную и красивую лестницу. Правильно спроектированная конструкция свободно впишется в интерьер, сможет прослужить долгое время и не вызовет дискомфорт при ее использовании.

Видео по теме: Как изготовить лестницу


specnavigator.ru

Какой должна быть высота ступеньки по госту

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Владислав

Спроектированная по нормативам лестница удобна и безопасна


Здравствуйте, Владислав. Конечно же, никто не вправе заставить вас соблюдать ГОСТ – размеры лестницы в своем доме вы можете делать любыми. Такие нормативы обязательны для исполнения в зданиях общественного назначения, а для частных лиц носят рекомендационный характер.

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Содержание статьи

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

Удобная лестница соответствует формуле Блонделя

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

  • h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной;
  • b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

  • Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
  • Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
  • По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

Ширина пролета зависит от назначения лестницы

  • Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
  • Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Рекомендованные угла подъема для лестниц разного назначения

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

Винтовая лестница на фото занимает совсем немного места

  • На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
  • Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

  • Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться.

  • Оптимальная высота ступени по стандартам – 15-20 см.
  • У забежных ступеней узкая сторона должна быть не менее 10 см.
  • Выступ (навес) ступени не должен быть более 3 см.
  • Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
  • Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Видео в этой статье расскажет, какие ещё можно предпринять меры, чтобы сделать вашу лестницу удобной и безопасной. Но вы наверняка уже поняли, что ГОСТы пишутся не просто так, а регламентированный ими размер ступеней лестницы в доме – это результат практических наблюдений и инженерных расчетов, позволяющий создать максимально удобную конструкцию.

olestnicah.ru

в своем доме ширина, стандарт оптимальный, СНиП и комфортный подступенок

Лестница в доме должна быть безопасной и практичной, поэтому важно правильно выбрать высоту ступеней

Лестницы относятся к строительным конструкциям, обеспечивающим безопасность и комфортность передвижения. Поэтому к размерам лестничных конструкций, материалам из которых они изготовлены и самой технологии строительства предъявляются повышенные требования эргономичности, надежности и безопасности.

Содержание материала:

Регламентирующие нормативные документы: высота ступени лестницы по стандарту

Как правило, в зависимости от места расположения лестничные конструкции выполняют различные функции. Так, к примеру, в жилом многоэтажном доме лестница должна обеспечивать безопасный пеший подъем жильцов, а в случае учебного учреждения размеры школьной лестничной конструкции, обеспечивающей эвакуацию, должны быть рассчитаны на удобное и быстрое продвижение большого потока людей в случае чрезвычайных ситуаций. Другими словами, высота ступени лестницы ГОСТ – это базовый параметр, от выбора которого, в некоторых случаях, зависит жизнь и здоровье людей. Как правильно выбрать значения ширины и высоты ступеней лестницы в жилых одноэтажных и многоэтажных домах – читайте далее.

Основные параметры лестницы – ширина проступи и высота подступенка (т.е. ширина и высота ступени), уклон лестницы, ширина марша лестницы и т.п. регламентируются рядом нормативных документов в сфере строительства, а также государственными стандартами.

Ознакомиться с информацией о том, какой высоты должны быть ступени, можно в специальных нормах и правилах в сфере строительства

Основополагающими нормативными документами в сфере проектирования и строительства лестниц являются:

  1. Нормы и правила в сфере строительства 31-01-2003. Этот документ регламентирует такие важные параметры лестничных конструкций жилых многоквартирных домов, как максимальный уклон и минимальная ширина лестничных маршей, число подъемов и перепад уровней на одном лестничном марше, высоту лестничных ограждений и т.д. Кроме того, данные правила и нормы оговаривают требования удобства и безопасности перемещения жильцов по лестницам, а также перемещения предметов оборудования квартир и встроенных в жилой дом помещений общественного назначения.
  2. Нормы и правила в сфере строительства № 31-02-2001 оговаривают требования удобства и безопасности к лестничным конструкциям жилых одноквартирных домов.
  3. В нормах и правилах в сфере строительства № 21-01-97 устанавливаются требования безопасности и удобства передвижения, а также базовые числовые значения параметров лестниц, обеспечивающих эвакуацию в случае опасности.
  4. Конструкции и размеры ступеней железобетонных для внутренних и внешних лестниц зданий, а также технология изготовления ступеней описаны в государственных стандартах № 8717.1-84, а также № 8717.0-84.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

  1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
  2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
  3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Высота ступеней лестницы: оптимальные значения

Высота подступенка, или высота ступени лестницы, является одним из важнейших размеров, обеспечивающих удобство передвижения по лестничной конструкции. К примеру, в жилых многоквартирных домах, а также в зданиях общественного назначения (больницах, реабилитационных центрах, школах и т.п.), данный параметр должен учитывать физические возможности не только работоспособного здорового населения, но и таких категорий, как дети, люди пожилого возраста, а также инвалиды. Какую же оптимальную высоту ступенек должна иметь идеальная лестница? Как сделать лестницу так, чтобы подъем и спуск по ней был одинаково удобным и безопасным для всех?

Для того чтобы лестница была комфортной для перемещения, высота подступенек должна составлять примерно 10-15 см

На эти вопросы однозначный ответ дают все те же регламентирующие нормативные документы, согласно требованиям которых:

  1. Высота подступенка не может превышать 20 сантиметров (т.е. это самая высокая ступень). Это касается, в том числе, и винтовых лестниц, которые имеют забежные ступени и расположены в многоуровневых квартирах.
  2. Не допускаются перепады глубины и высоты лестничных ступеней в жилых домах.
  3. В общественных зданиях не допускаются перепады глубины и высоты ступенек на одном марше лестницы.

Выполнение этих требований позволяет спроектировать и построить удобную, безопасную в эксплуатации лестницу, построенную с минимальным расходом строительных материалов.

Ширина и высота ступенек лестницы: параметры эргономичности

Наряду с высотой ступени значение ширины проступи (или ширина ступени) тоже обеспечивает безопасность и комфортность подъема или спуска по лестнице. Эти два важнейших параметра тесно взаимосвязаны, а их значения, в свою очередь, тоже строго оговариваются нормативными документами.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Корректные соотношения между числовыми параметрами высоты и ширины ступенек лестницы таковы:

  1. Числовое значение ширины проступи должно равняться -40 см. Чаще всего, на практике, используется рекомендуемая ширина проступи, колеблющаяся в пределах от 28 до 30 см. Для винтовой лестницы, расположенной в многоуровневой квартире, величина ширины ступени в середине марша должна составлять не менее 18 см.
  2. Высота подступенка, по нормам, должна равняться 12-20 см.
  3. Если сложить размеры двух подступенков и одной проступи, то это значение должно соответствовать среднему значению шага, равному 60-65 см.

При подъеме и спуске по правильно спроектированной лестнице, идущий человек не будет испытывать дискомфорт и быстро уставать.

Оптимальная высота ступеней лестницы в своем доме

В частных домах нередко используются лестничные конструкции. К примеру, лестница может соединять второй этаж с первым или вести в мансарду и др. В своем доме числовое значение высоты ступеней лестницы подчиняется тем же правилами и нормам, которые регламентируют проектирование и строительство лестничных конструкций в жилых домах, т.е. СНиП.

Следует отметить, что зачастую, в частных домах используются винтовые лестницы.

Важно также учитывать и дизайн лестницы, поскольку она должна гармонично вписываться в интерьер помещения

Но их параметры также устанавливаются требованиями СНиП. Кроме того, при проектировании и строительстве лестниц в своих домах необходимо придерживаться нормативных требований к размерам.

Особенно таких конструктивных элементов лестницы, как ограждения, которые состоят из:

  • Балясин;
  • Поручней;
  • Дистанционных втулок и т.п.

Проектирование и строительство лестниц в частных домах следует проводить в соответствии с требованиями соответствующих ГОСТ и СНиП.

Параметры высоты ступени лестницы: ГОСТ (видео)

Подведя итоги, можно сказать, что безопасная, удобная, надежная и долговечная лестница – это результат соблюдения требований стандартов и строительных норм при использовании качественных строительных материалов и соблюдении технологии строительства.

kitchenremont.ru

по ГОСТ и для удобства

Лестница – это элемент дома, который определяет удобство его использования.

Если присутствует неудобная лестница на второй этаж или мансарду, неудобный спуск с крыльца или в подвал – будете ощущать это каждый день по много раз, и не только вы – все ваши домочадцы и гости тоже.

Поэтому очень важно выбрать такую ширину и высоту ступеней лестницы, чтобы и по ГОСТ, и по внутренним ощущениям — всё было в полном порядке.

Общие правила проектирования лестниц

Лестница в дизайне интерьера

Общее правило проектирования лестниц – они должны быть удобными и безопасными.

На лестницу должна достаточно устойчиво вставать нога, ступени ровные, без перекосов и сколов, они не должны скользить.

Если применяете кафельную плитку, используйте специальную с противоскольжением — она лучше всего подходит для лестниц.

В случае с ковровыми покрытиями – они должны крепиться к лестнице на каждой ступеньке достаточно надёжно, не съезжать или перемещаться. То же касается и деревянных лестниц – они должны быть ровными, жёсткими, не скользить и не прогибаться под вашими шагами.

При проектировании лестниц на чердак или в подвал, не предназначенных для повседневного использования, требования немного менее жёсткие. В частности, здесь допускается большая высота ступеней лестницы по ГОСТ и более крутой угол наклона лестницы.

Однако все прочие требования, такие, как достаточно жёсткая и прочная поверхность лестницы, удобное для подошвы обуви основание ступени и отсутствие скольжения, остаются в силе.

Лестницы должны иметь вспомогательные приспособления – перила и поручни. Они позволят даже в темноте безопасно спускаться по ним. Перила обеспечат дополнительную безопасность при спуске по лестнице маленьких детей.

Поэтому расстояние между прутьями перил надо делать такое, чтобы ребёнок не мог пролезть между ними – не более 25-30 см. Высота перил должна быть удобной для опоры.

Несколько слов нужно сказать об очень крутых лестницах. Такие можно видеть где-нибудь в киношном военном корабле, делаются они для экономии места. Однако на практике лестницы с уклоном более 45 градусов применять нельзя.

Наклон несущей не превышает 45 градусов

Ступени лестницы с уклоном 60 градусов в соответствии с ГОСТ на обычные маршевые лестницы и общими понятиями об эргономике являются нарушением и требуют при подъёме и спуске обязательного упора на руки, лучше на обе. Регламентируются они отдельным стандартом, который ограничивает длину и ширину лестницы, а также сферу её применения.

Прочность лестничного марша является важным условием. Исходя из практических соображений, лестница должна спокойно выдержать столько здоровых полновесных людей, сколько способно на ней поместиться.

При этом они на ней не просто стоят, а быстро спускаются или поднимаются. Например, на обычной бетонной лестнице в подъезде спокойно уместятся около 12 таких человек: если вес каждого из них 100 кг, то общая нагрузка – 1200 кг. Учитывая динамический характер нагрузки, можно считать, что лестница должна выдерживать вес около 2-3 тонн.

Требования государственных стандартов

Государственные стандарты многочисленны. Дело в том, что они регламентируют конструкцию не всех лестниц одним стандартом, а каждый стандарт регламентирует конструкцию отдельного типа.

Таблица расчета размеров ступеней

Например, по одному стандарту уклон лестницы в 50 градусов является нарушением (для железобетонных), а вот по другому (для металлических) он будет допустимым.

Можно собрать основные требования государственных стандартов, однако для каждого конкретного случая следует их уточнять:

  • Лестница должна иметь уклон от 20 до 50 градусов, рекомендуемый – от 20 до 27 градусов.
  • И от 3 до 16 (нужно стараться выбирать нечётное количество) ступеней.
  • Минимальная ширина марша для маршей внутридомового пользования – 80 см, для дома в 2 этажа – 90 см, для большей высоты – 105 см.
  • Максимальная ширина пролета – 140 см для жилых зданий и 240 для общественных.
  • Ширина маршей лестницы одинакова вдоль всей лестницы.
  • Высота перил – 70 см вдоль марша и 90 на балюстраде
  • Зазор между маршами – 50 мм или более.
  • Ширина площадок – не менее 1 метра.
  • Длина площадки возле двери – не менее 1 метра, если дверь открывается наружу – не менее 1 метра и не менее ширины двери.
  • Рекомендуемая высота ступени лестницы – 15 см, минимальная – 12, максимальная – 20 (для подвальных, чердачных лестниц и внутриквартирных). Учитывая требования по количеству ступеней, высоте и ширине по ГОСТам – 5800 мм это максимальная длина марша.
  • Ширина ступени лестницы – 25-26 см, свис ступени – не более 2 см.

Этого перечня вполне достаточно для того, чтобы грамотно спроектировать лестницу в частном доме. А как это сделать в соответствии с ГОСТом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com
