Плиты ребристые перекрытий: размеры, характеристики

Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.

Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.

Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).

Шаг плиты перекрытия с балками не должен быть более 6 метров. Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.

Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.

Основные виды ребристых плит:
  • ПГ – без полостей
  • ПВ – с отверстиями для вентиляции
  • ПФ – с фонарями
  • ПЛ – используются для удаления кровли

При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.



Основные требования к качеству плит:
  • Точное соответствие размеров установленным в ГОСТе величинам
  • Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
  • Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Сфера использования

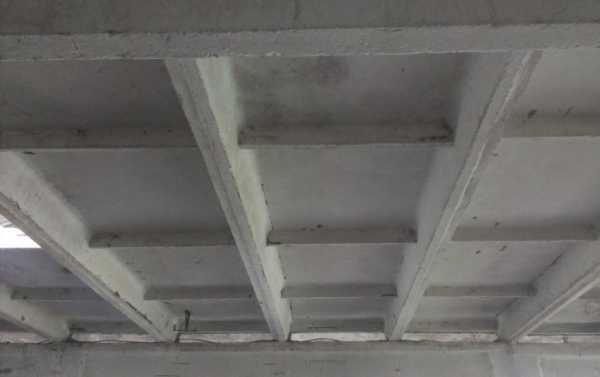

Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.

Плита ребристая перекрытия может использоваться:
  • При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
  • При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
  • В регионах, где сейсмичность достигает 9 баллов (но не более)
  • В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
  • В отапливаемых помещениях, где установлен стабильный температурный режим
  • При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации

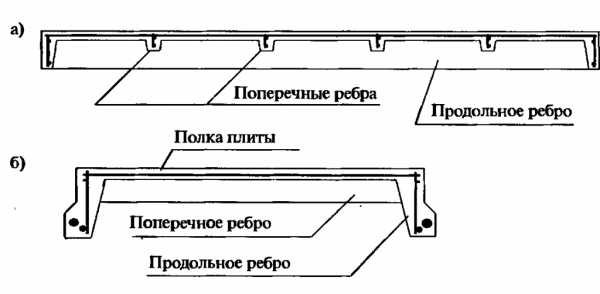

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

Для плит высотой 30 сантиметров установлены такие стандартные значения:
  • Длина – 5.65 метров
  • Ширина – 0.94-3 метра
  • Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
  • Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.
Плиты высотой 40 сантиметров:
  • Длина – 5-6 метров
  • Ширина – 0.75-3 метра
  • Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:
  • П1 – в стандартных рядах
  • П2 – для промежутков между несущими колоннами
  • П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

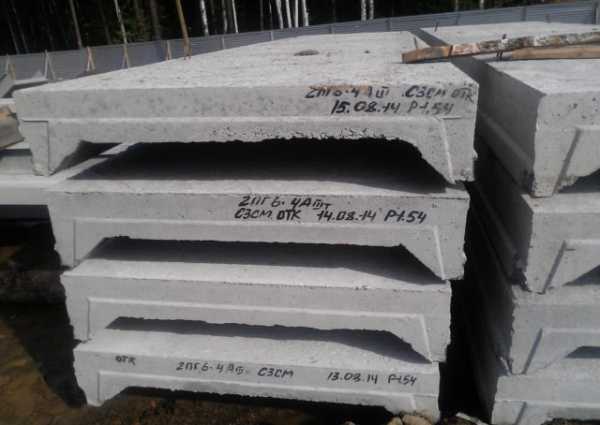

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:
  • П2 – это типоразмер
  • АтV – размер, тип стальной арматуры
  • Л – говорит о том, что изделие изготовлено из легкого бетона
  • Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
  • 2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:
  • 1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
  • 2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

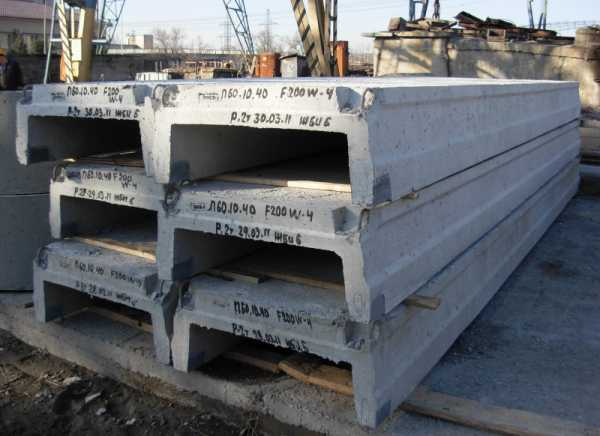

Маркировка указывает на такие параметры:
  • Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
  • Тип и класс арматуры
  • Показатели прочности и проницаемости бетона
  • Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

  • 1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
  • 3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
  • Ат-VI – индекс, указывающий на особенности армирования
  • Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Рекомендации по расчетам нагрузки

Плиты ребристые представляют собой конструкции П-образной конфигурации, сделанные из железобетона. В форму укладывается напряженная или ненапряженная арматура, потом заливается бетоном определенной марки. Те или иные конструктивные элементы выбираются в соответствии с предполагаемыми нагрузками на перекрытие, указанными в проекте и расчетах.

Строительные конструкции рассчитываются в специальных программах. Учитываются наиболее важные характеристики: поперечные силы, крутящий момент, изгибающий импульс, сейсмическая опасность, величина снежного покрова, грунт (на котором строится объект), вес плиты и всего здания.

В диаграмме нагрузок определяются: оптимальные параметры пролетов, марка стали и объем арматуры, параметры самого перекрытия. Если все сделать правильно, то все важные показатели будут учтены. Таким образом, определяют марку и плотность бетона, тип и объем арматуры для производства железобетонной плиты, оптимальные размеры.

Все расчеты выполняются в килограммах на квадратный метр. Базовым для жилого дома считается значение, равное 400 кг/м2. Плита высотой около 12 сантиметров дает нагрузку в 255 кг/м2, бетонная стяжка пола добавляет до 110 кг/м2. Плиты делают объект устойчивым и жестким, повышая резистентность и долговечность. К полученным в результате расчетов данным закладывают добавочный коэффициент прочности в ½. Получается, что итоговая цифра равна где-то около 900 кг/м2.

После того, как готова графическая схема перекрытия, выбирают ребристые плиты нужного размера, которые равны расстоянию между пролетами и дают нужное усиление.

Качественные и произведенные по технологии ребристые плиты перекрытия обеспечивают надежность и прочность всей конструкции. Поэтому к их выбору и расчетам нужно подходить очень внимательно, учитывая все нюансы и тонкости.

1beton.info

Ребристые плиты перекрытия: технические характеристики, размеры гост

Технические характеристики и маркировки

На сегодняшний день предприятия по производству ЖБИ выпускают в продажу различные виды плит гост: конструкционного особо тяжелого, потрясающе легкого, силикатного достаточно плотного бетона. Присоединительные и габаритные размеры материалов, их форма должна соответствовать ГОСТ 28042-89. На основании этого железобетонные плиты могут иметь следующие размеры: 3х6, 3х12, 1,5х6, 3х18,1,5х12 метров.

Монтаж железобетонных плит перекрытия

Перекрытия устанавливаются только при помощи башенного или автомобильного крана, при этом следует произвести точный расчет. Для того чтобы схватить изделие надежным креплением грузоподъемного механизма, необходимы петли для монтажа. Их состояние и наличие проверяют во время приобретения и перед их установкой.

Монтаж плит: расчет расстояния между балками

Особенности установки ребристой поверхности, состоит в следующем:

  • На торцы поверхности стен, свай, балок, предназначенных для монтирования плит 3х6, наносится слой цементного раствора, который необходим для придания соединению герметичности и прочности. Не стоит допускать того, чтобы состав затвердел раньше времени, что нарушит целостность всей конструкции.
  • На крюк крана цепляют крюк паук с 4-мя стропами, на концах которых, расположены такие же крюки. Их надежно вставляют в петли и поднимают поверхность в горизонтальном положении.
  • Помимо крановщика, монтаж производит несколько стропальщиков, которые выравнивают положение подвешенных плит и обеспечивают расчет точности установки.
  • У всех плит гост имеется технологический уклон, в связи, с чем верхняя часть меньше, чем нижняя. По этой причине между соседними панелями имеются зазоры в 50-70 мм, заполняемые строительным раствором.
  • Петли для монтажа, соприкасающиеся друг с другом соединяют между собой при помощи стального прута, края которого подворачивают вовнутрь и затем сваривают. При этом расчет действие должен быть верным.

Снаружи сооружения должен остаться край, размеры которого не должны быть менее 0,15 м для кирпичной кладки. Такое же расстояние должно быть между плоскостью соприкосновения плит с несущими балками.

Железобетонные конструкции: виды плит

Для того чтобы понять как выложить материал, необходимо знать технические правила и технологию, предъявляемые к укладке плиты перекрытия. Разделить конструкции из железобетона можно таким образом:

  • ребристые, то есть шатровые;
  • круглопустотные перекрытия;
  • ребристые длинные материалы.

Некоторые потребители используют в строительстве железобетонные монолитные плиты, что относится к более дорогим вариантам и по карману не каждому. Даже верно сделанный расчет, не поможет в этом случае сэкономить. Самые популярные виды материала гост – крулгопустотные железобетонные. Они отличаются хорошей звукоизоляцией и теплопроводностью.

Что понадобится, чтобы произвести монтаж и расчет перекрытия

Для укладки материала гост, необходимо, следующее:

  • железобетонные круглопостные материалы;
  • цементный раствор;
  • автокран;
  • удобный мастерок;
  • надежная кувалда;
  • автоген либо болгарка;
  • лом и строительный уровень;
  • обычные пакли и щетки из стали;
  • раствор из гипса и извести;
  • простая гипсовая смесь;
  • материал для теплоизоляции;
  • аппарат для сварочных работ.

Нельзя сказать, что установка ребристой поверхности простое дело, так как это довольно рискованная и трудоемкая работа.

Фундамент у любого жилого объекта не может быть полностью гладким и ровным, поэтому прежде чем произвести монтаж стоит поработать над его поверхностью, к примеру, выложить на бетонной основе ряд кирпича. Убедится насколько ровная поверхность с помощью строительного уровня. Положить материал гост можно только на исключительно ровную поверхность, ведь от этого в дальнейшем будет зависеть срок эксплуатации здания в целом.

Необходимо позаботится о том, чтобы фундамент был как можно прочнее, потому что из-за небрежности грунта он может деформироваться, несмотря на то, насколько специалисты подошли к работе и при укладе перекрытий сооружение через некоторое время покосится.

Расчет перекрытий и их размеры

Закрепить надежно фундамент можно при помощи армированной сетки, на которую и будут затем наноситься строительный раствор и крепится перекрытие. Рекомендуется воспользоваться цементом М100, но не ниже. Высота слоя из цемента должна быть не меньше 50 см.

Перед установкой гост необходимо их подготовить. В том случае если имеются какие-либо изъяны, сколы или выступы, их необходимо нейтрализовать. Для того чтобы выяснить, как произвести монтаж плиты, перед их установкой стоит сделать расчет, таким образом чтобы расстояние между ними позволило закрыт все части. Карта, расчета довольно проста.

Перед тем как приступить к укладке гост формируется подожка из бетона. Монтаж строительного материала осуществляется исключительно при помощи автокрана, так как весят они не мало. При укладке стоит проследить за тем, чтобы каждое перекрытие легло ровно, при этом все элементы между собой должны четко быть состыкованы. Благодаря тому, что сформированная нами подложка будет некоторое время подвижна, так как цемент не застывает сразу же, можно легко исправить неточности установки, аккуратно поправляя их ломом. Изучить процесс более подробно поможет карта, со схемой установки.

Техника укладки перекрытия

Производить монтаж гост следует исключительно на капитальные стены будущей комнаты. Сооружение перегородок внутри осуществляется уже после установки перекрытий, опирающихся на стену на 12 см. Смежные материалы крепятся между собой строительными петлями. Для работы лучше воспользоваться цементно-песчаным раствором, жидкой консистенции, с хорошо просеянным песком, в противном случае попадание даже самой маленькой крупинки может привести к деформации потолка и пола.

После того, как были получены все размеры и осуществлена установка покрытий гост, между ними остаются рабочие швы, которые необходимо аккуратно зачистить. Щели при этом заполняются паклей, предварительно смоченной в гипсовом готовом растворе. Пакля должна хорошо улежаться. После высыхания смеси из гипса значительно увеличивается ее размер, благодаря чему пакля будет прижата максимально к стене. После оставшиеся щели затирают известково-гипсовой смесью. Торцы также заделываются, чтобы плиты в холодное время года не промерзали.

Для этого можно воспользоваться минеральной ватой, забутовочным кирпичом или бетонным раствором. Во время любого строительного действия может возникнуть непредвиденная ситуация, к примеру, поверхность могла треснуть, если были нарушены правила их хранения или нагрузки.

Избавляться от такого дорогого материала гост, просто глупо. Их можно выложить на капитальные стены. Или использовать при сооружении чердачного помещения, так как там нагрузка минимальна.

Иногда возникает потребность сделать конструкции несколько короче. Для того чтобы разрезать материал из железобетона, необходимо воспользоваться мощной надежной болгаркой. Но резать железобетонную поверхность полностью не надо.

Достаточно просто сделать надрез слегка наверху, сильно ударить кувалдой, тогда будут видны лишь арматурные прутья, которые разрезают болгаркой. Бывают случаи, когда необходимо отделить продольную, а не поперечную часть, для этого разрезается металлическая сетка, выступающая в качестве армирующего каркаса и поверхностный слой.

Все работы с данным видом материала и его укладку не стоит делать самостоятельно, ведь для этого необходимы специальные знания и определенные навыки в работе. Кроме того безе крана, установить плиты просто не получится из-за их достаточно тяжелого веса. Поэтому обратитесь за помощью к настоящим мастерам своего дела, и дом прослужит вам много лет, сохраняя свою устойчивость и форму.

opotolkax.com

Плиты перекрытий ребристые

Ребристые плиты перекрытия повсеместно используются на строительных объектах при обустройстве межэтажных перекрытий зданий промышленного назначения. Особенности конструкции плит П-образного сечения позволяют создавать прочные и надежные потолочные перекрытия промышленных зданий и сооружений.

Ребристые плиты перекрытия ПРТм применяются только в том случае, если созданное с их помощью перекрытие не является одновременно полом одного этажа и потолком другого. То есть, использование плит ПРТм в качестве межэтажных перекрытий, разделяющих нижний и верхний этажи, не рекомендовано.

Производители ЖБИ, и наш завод в том числе, позиционируют плиты этой серии как высокопрочные изделия. Мы предлагаем их в большом диапазоне размеров и по очень демократичным ценам с доставкой на объект.


Плиты перекрытия серии ПРТм

Плиты перекрытия серии ПРТм представляют собой прямоугольные изделия с плоской верхней поверхностью и выступающими вниз ребрами жесткости. В разрезе плита ПРТм напоминает букву П. Такая конфигурация дает нужную степень жесткости и прочности.

Ребристые плиты перекрытия ПРТм любой длины обладают одинаковой шириной – 39 см. Выпускают их высотой 9, 12 и 15 см. Что касается длины, то на данный момент ассортимент завода ЖБИ-4 представлен тринадцатью модификациями длиной от 117 до 357 см.

Производят эти позиции из высокопрочного бетона и предварительно напряженной арматуры. Для более простого монтажа и транспортировки каждая ребристая плита перекрытия снабжена монтажными петлями.


Как приобрести ребристую плиту покрытия?

Все производители ЖБИ, и наш завод не исключение, выпускают свою продукцию в строгом соответствии с действующими строительными нормативами и регламентами. Проще всего оформить заказ на ЖБИ, опираясь на смету. Заменять одни позиции на другие ввиду экономии не стоит. Если в проект заложены именно ребристые плиты покрытия серии ПРТм, то их и следует использовать.

Наши сотрудники всегда помогут:

  • грамотно оформить заказ,
  • правильно указать наименование позиций и их количество,
  • подсчитать стоимость,
  • подобрать необходимую комплектацию и
  • найти подходящий транспорт для доставки к месту монтажа.

Наличие собственного автопарка позволяет нам своевременно осуществлять доставку заказанных железобетонных изделий прямо на объект заказчика в строго согласованные с ним сроки. Резервирование необходимых железобетонных изделий на складе готовой продукции осуществляется только по факту стопроцентной предоплаты заказа.

gbi4.ru

Использование ребристых плит перекрытий для проемов больших размеров, особенности плит, требования к изделиям и бетону

Ребристые плиты перекрытий служат для передачи давления от расположенного на них промышленного и бытового оборудования, ударных и снеговых нагрузок на каркас здания. Ими в основном разделяют этажи и выполняют покрытие промышленных зданий и комплексов, больших общественных помещений и залов торговых и развлекательных центров.

Бетон имеет низкое сопротивление растяжению и высокую прочность на сжатие. Для экономии этого дорогого строительного материала его масса в ребристых изделиях уменьшена в нижней части . Металлическая арматура хорошо работает на изгиб и растяжение, поэтому для ее помещения в нижнем слое изделия предусмотрены ребра из бетона, куда она прокладывается для усиления прочности. Ребристые плиты, перекрывающие пролеты до 12 м, дополнительно усиливают в нижней части поперечными армированными ребрами.

Сфера применения ребристых плит перекрытия

  1. Для зданий и сооружений, в которых предусмотрено отопление в холодный период.
  2. Перекрытие неотапливаемых помещений, расположенных на открытом воздухе, если расчетная температура воздуха на улице для этого района не понижается больше -40ºС (СНиП 2.01.01–82).
  3. В условиях эксплуатации, предусматривающих производственное и технологическое повышение температуры внутри помещения не выше 50ºС.
  4. В среде с небольшим и средним агрессивным воздействием различных газов.
  5. Для перекрытия сооружений в районах опасностью землетрясений не более 9 баллов.
  6. Разрешено использование эксплуатации ребристых изделий для перекрытия неотапливаемых помещений с температурой воздуха ниже -40ºС, или выше 50ºС, если перекрытия изготавливаются по специальному заказу. Такие требования содержит проектная и техническая документация на здание.

Основные типы ребристых плит и их обозначение

  • Изделия, опирающиеся на полки ригеля, обозначают 1П.
  • Если опора осуществляется на тело самого ригеля, обозначение меняется на 2П.
  • Вид 1П выпускается восьми видов от 1П1 до 1П8.
  • Типоразмер 2П1 предусмотрен в единственном варианте.
  • Плиты 1П1–1П6 разрешается изготавливать, установив закладные элементы в местах пересечения продольных и торцевых выступов, если это отмечено в чертеже.
  • При изготовлении типов 1П1–1П6 и 2П1 арматура перед закладкой в продольные ребра напрягается.
  • Типы 1П7 и 1П8 выпускают с ненапряженным армированием.

Расшифруем буквы и цифры в наименовании: 2П1– 3, Ат — VI П-1

  1. Первые три обозначения указывает на типоразмер плиты (2П1).
  2. Цифра 3 указывает на подразделение изделий по несущей способности.
  3. Далее показывается класс арматуры (предварительно напряженной).
  4. Буква П говорит, что использовался легкий бетон, соответственно Т — будет обозначать тяжелый тип.
  5. Последняя цифра говорит о конструктивной особенности этой плиты. 1 – в плиты заложены дополнительные закладные детали; 2 – в боковых ребрах предусмотрены монтажные вырезы по 210 мм; 3 – те же вырезы, но, с одной стороны, 210 мм, а с другой 700 мм.

Требования к техническим параметрам

К готовым изделиям для перекрытия

  • Размеры плит должны быть по утвержденному стандарту и принятой технической документации для ребристых плит.
  • ГОСТами предусмотрены определенные требования к плитам на прочность, жесткость, стойкость к трещинам. Готовые плиты должны им соответствовать, что устанавливается испытанием образцов.
  • ГОСТ 13015.0–83 указывает, что готовые изделия обязаны соответствовать утвержденным показателям по прочности, морозостойкости, отклонениям по толщине слоя бетона для арматуры.
  • Закладные детали и монтажные петли изготавливаются из определенных сталей, соответствующего диаметра. Формы, в которых выдерживают бетон до отвердевания, строго соответствуют утвержденным образцам. Все металлические части обязательно обрабатываются составами, защищающими их от коррозии.

Требования к бетону

  • Для выпуска ребристых плит перекрытия используют легкие бетоны с плотностью 1 кубического метра 1800–2000 кг, у тяжелых смесей этот показатель варьируется в пределах 2200–2500 кг.
  • Отпуск натяжения арматуры выполняют только после того, как бетон достигнет контрольной прочности. Это значение указывается в чертежах на плиты или в проектной документации, если ребристые плиты делают на заказ.
  • Легкий бетон соответствует утвержденной пористости с допустимыми отклонениями.
  • Качество вяжущих материалов и наполнителей, применяемых для изготовления бетонной смеси должно быть по соответствующим ГОСТам.
  • Изготовление для эксплуатации в агрессивной газовой среде регламентируется проектной документацией на строящийся объект.

Требования к арматуре для ребристых плит перекрытия

  • Для изделий в условиях агрессивной и нормальной эксплуатации используют определенные типы арматурных сталей, описанные в соответствующей документации. Там же указаны классы, которые не могут быть применены для выпуска ребристых плит перекрытия.
  • Все закладные детали, монтажные петли рассчитываются на эксплуатационные характеристики. Их форма и размеры строго определены соответствующими ГОСТами и рабочими чертежами.
  • Натяжение арматуры для создания в ней напряжение осуществляется электромеханическим или механическим способом.
  • Значение напряжения, возникшего в арматуре после натяжения, соответствует указанному номиналу в документации и разрешается отклонение не более 10%.

Правила приемки и контроля готовых ребристых элементов перекрытия

Готовые плиты для перекрытий принимают на заводах по результатам периодических испытаний на стойкость к замораживанию и оттаиванию, пористости и водонепроницаемости бетона.

Немаловажным параметром при определении готовности к эксплуатации является испытание на прочность, показатели плотности, соответствие всех металлических изделий технической документации и чертежам.

Показатель пористости (объем пустот между зернами) не должен отклоняться от указанного значения в проекте.

Выборочно контролируют ребристые изделия перекрытий на показатели точности геометрических размеров, наличия трещин, типа поверхности и слоя бетона для закрытия арматуры.

Маркировка и транспортировка

Буквы и цифры, обозначающие маркировку элементов перекрытия, наносят снаружи на боковом или поперечном ребре, чтобы при укладке в штабеля надписи были видны для чтения.

При транспортировке обязательно присутствует сопроводительный документ на плиты с указание всех параметров качества.

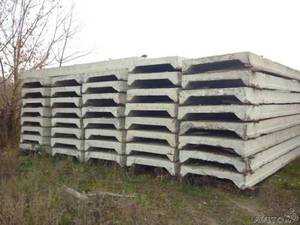

Перевозят и укладывают на хранение их в штабелях, которые не превышают высоты в 2,5 м.

Подкладочные детали под изделия и между ними ставят в торцах или под опорными закладными элементами.

При перевозке на транспорте плиты перекрытия располагают длинной стороной вдоль движения машины по дороге.

Ребристые плиты перекрытия являются важной конструктивной частью каркаса здания, поэтому использовать при строительстве нужно только образцы, соответствующие ГОСТам и имеющие документы, подтверждающие ряд положенных испытаний. Применять плиты неизвестного происхождения, без документов, имеющие визуальные дефекты строго запрещается.

krovlya.guru
