Все о кабельных лотках — подробная статья

org/BreadcrumbList»>
• Главная
• Авторские статьи
• Полезные статьи

Кабельные лотки – это электротехнические изделия, используемые в работах по электромонтажу для создания каналов для кабельных трасс без штроб. Их называют еще кабеленесущими системами. Они используются для размещения не только кабелей, но и проводов разных типов, систем видеонаблюдения и так далее. Данные изделия находят применение в самых разных сферах жизнедеятельности человека – от промышленности и науки до культуры и образования. Но в большинстве случаев они применяются на объектах промышленного типа, в офисных помещениях, на складах, в больших магазинах. В любом случае кабельные лотки являются незаменимыми деталями любой инфраструктуры.

Кабельные лотки отличаются простотой обслуживания. Они обеспечивают простой доступ к проводке, если нужно произвести замену какого-либо кабеля или выполнить какой-либо другой ремонт. Еще одним достоинством таких систем является то, что они способны сделать привлекательными даже очень большие пучки проводов. В любом случае, такие электротехнические изделия очень важны при прокладке кабелей и проводки. Они не только позволяют обеспечить дополнительную защиту, но и придают готовой конструкции эстетически привлекательный вид.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

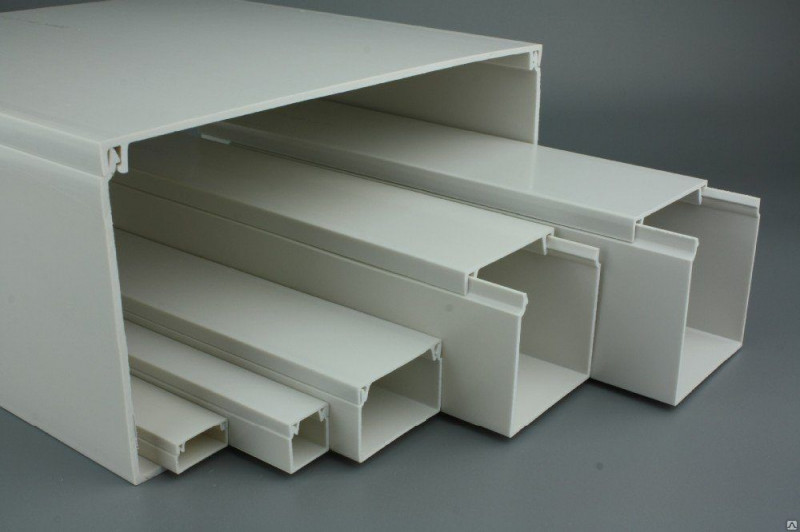

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

О видах и типах

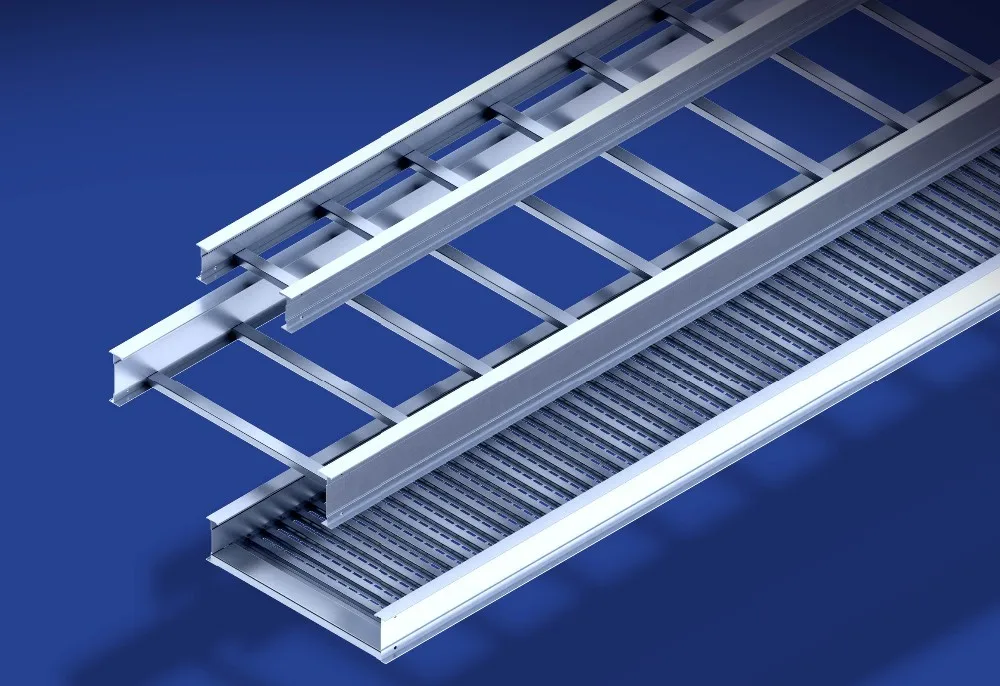

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.

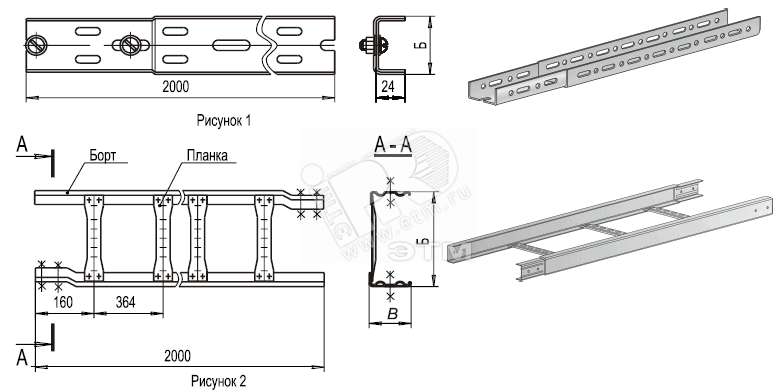

2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

О способах крепления

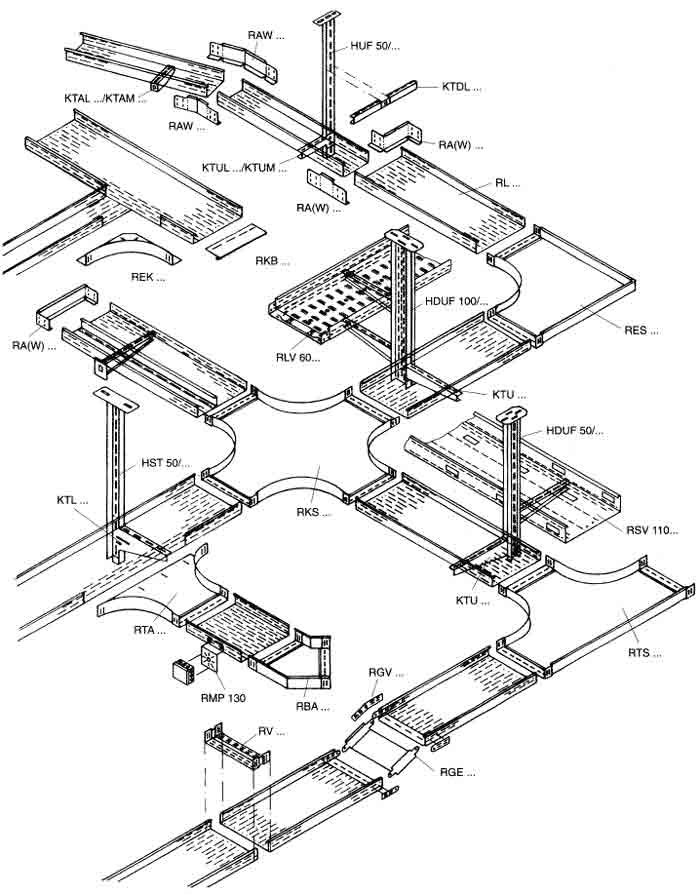

Теперь давайте поговорим о том, как крепятся лотки к разным поверхностям. По способу монтажа можно выделить три главных направления – это монтаж на стену, монтаж на пол, монтаж на потолок. Для того, чтобы закрепить лотки используют такие элементы, как консоли, профили и подвесы.
К поверхности стены лотки можно прикрепить двумя методами:

1. В случае с консолями все предельно просто. Консольный элемент закрепляется на поверхности стены, а уже на ней монтируют непосредственно лотки для кабелей. Консоли бывают двух видов — сварные и гнутые.
2. Если же консоль настенно-напольная, то в лоток, прикрепленный к стене таким способом, нельзя просто уложить провода. Их нужно будет закрепить при помощи стяжек.

Но чаще всего кабельные лотки монтируются на поверхность потолка. В этом случае способов крепления существует больше, как и преимуществ. К примеру, кабельная трасса сможет выдерживать большую нагрузку. Итак:

1. Чаще всего к поверхности потолка кабеля крепятся при помощи двух шпилек и монтажного профиля. Допустимая нагрузка регулируется толщиной шпилек и частотой крепления. Данный способ монтажа считается наиболее трудоемким.
2. Второй способ монтажа систем для укладки кабелей на потолок подразумевает использование профильных элементов. На поверхности потолка закрепляются кронштейны. На них фиксируются профили нужной длины. Затем на профиль крепят консоли, а уже на них – кабельные лотки. Данный способ позволяет монтировать лотки по одной трассе в несколько этажей.
3. Третий способ монтажа подразумевает использование настенно-потолочных консолей. Данный способ является самым простым.

На поверхность пола кабельные лотки монтируют реже всего. Тем не менее, закрепить данное изделие на полу можно, воспользовавшись одним из двух способов:

1. При помощи монтажа консоли напольного типа.
2. С использованием специальных опор, которые позволяют приподнять лоток на нужную высоту и выполнить многоэтажную прокладку по одной и той же трассе.

О критериях выбора

На процесс выбора системы для размещения кабелей влияет то, какой тип кабеля в нее будет закладываться. Также система должна быть рассчитана на определенное количество проводов. Она должна обеспечивать их защиту на долгое время. В процессе выбора необходимо учитывать размер и тип кабеля, уровень прочности деталей системы. Особое внимание уделяется ее долговечности, безопасности, оптимальности комплектующих деталей, которые понадобятся в процессе монтажа. Конечно, большое значение имеет и то, какова получается стоимость готовой трассы.

Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Прежде всего, нужно учитывать диаметр кабелей и их число. По этим параметрам определяется высота борта лотка и его толщина. Высота стенки должна быть больше диаметра кабеля или пучка из кабелей. Что касается ширины лотка, то он должен с легкостью вмещать все кабеля. Вычислить ширину можно путем суммирования диаметров кабелей или их пучков.

Следующее, что нужно учитывать – это минимальный радиус изгиба кабеля. Как правило, эта цифра всегда указывается производителем. Радиус изгиба всех аксессуаров должен быть больше минимального изгиба кабеля.

Необходимо учитывать и требования по теплоотводу кабелей. От того, какую энергию будет пропускать через себя кабель, зависит степень его нагрева. Когда кабель нагревается, то его мощность сильно уменьшается. Для отвода тепла предусмотрено дополнительное пространство в лотке. Из этого следует, что для кабелей, которые не подвергаются нагреву, подбирают узкие лотки с высокими стенками, чтобы провода можно было уложить в несколько слоев. Если же нагрев кабеля возможен, то лоток должен быть широким с невысоким бортиком. Кабеля, естественно, укладываются в один слой. Если требования по отводу тепла очень высокие, то имеет смысл приобрести лоток перфорированного или проволочного вида.

Обязательно учитывается и общий вес кабелей. Этот параметр оказывает сильное влияние на несущую способность системы. Чем толще сталь, из которой изготовлен лоток, и чем выше его стенка, тем выше несущая способность элемента. Самыми прочными и надежными считаются лестничные лотки. Наименьшей несущей способностью обладают проволочные лотки.
Если говорить о необходимой степени защиты кабеля, то она тоже указывается производителем. Данная степень определяется и типом лотка, и внешними условиями монтажа трассы. Минимальную защиту гарантируют проволочные лотки, а максимальную – неперфорированные лотки с крышками.

От климатических условий зависит степень коррозии трасс. Температура и уровень влажности воздуха, разные агрессивные выбросы в виде соли, ветра, дождя и так далее – все это влияет на срок службы размещенных трасс. Чтобы повысить степень стойкости к процессам коррозии, металлические лотки оцинковывают самыми разными способами. Главным параметром в этом случае является толщина оцинкованного слоя. Чем он толще, тем выше антикоррозийная степень защиты. Если трассы будут размещаться внутри помещения, то можно использовать лотки, оцинкованные гальванически. Также можно применять лотки, оцинкованные по конвейерному методу. Если же трасса будет размещаться под открытым небом или в помещениях с повышенным уровнем влажности, то для этого случая необходимы лотки, оцинкованные методом горячего погружения. В случае, если трасса будет размещаться в тоннеле, в пищевой или химической сферах промышленности, то для этого подойдет лотки, изготовленные из нержавеющей стали. Если же условия окружающей среды отличаются особой агрессивностью, то имеет смысл приобрести оцинкованные лотки, которые обработаны специальными красками.

Последний параметр, который влияет на выбор кабельного лотка – это скорость монтажа и, конечно, цена. Данные параметры тесно связаны друг с другом, потому как конструктивные решения, позволяющие ускорить монтаж, иногда требуют дополнительных денежных трат для приобретения дополнительных элементов. Недорогие системы с аксессуарами, у которых концы прямые, подразумевают использование соединительных деталей и элементов, которые имеют резьбу. Естественно, это приводит к удорожанию монтажного процесса. Чтобы оптимизировать денежные траты, нужно учитывать наличие разнообразных фасонных и соединительных элементов.

Видео. монтаж кабельного лотка КРЕПЕЖ и технологии

Лоток перфорированный

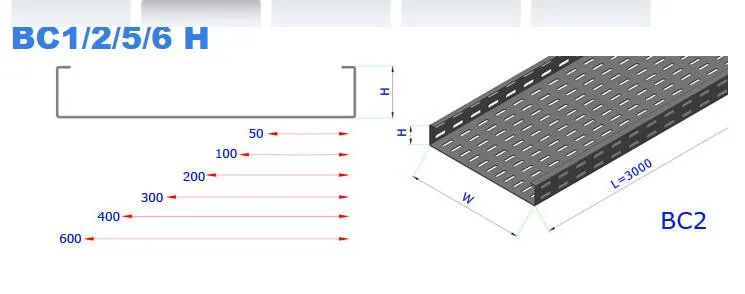

Перфорированный кабельный лоток

Применяется для установки как на улице, так и внутри зданий. Предназначен для прокладки и защиты силовых и слаботочных кабелей.

Перфорация в лотке обеспечивает естественную вентиляцию кабельной трассы, что препятствует перегреву кабелей. Так же это препятствует накоплению пыли и грязи внутри лотка.

Замковая форма лотка повышает несущую способность, т.к. является ребром жёсткости. Также обеспечивает удобную фиксацию кабельной крышки замкового типа.

Размеры кабельных лотков колеблются от 50 х 50 мм до 800 х 200 мм.

Мы производим линейки лотков с высотой борта: 40 мм, 50 мм, 80 мм, 100 мм.

Толщина стали: 0,7-2,0 мм.

Основные типы покрытия:

1. Цинкование по методу Сендзимира с массой 120-180 гр/м2.

2. Цинкование по методу Сендзимира с массой 275 гр/м2.

3. Горячее цинкование HDZ

4. Окрашенный лотки

Статья «Типы лотков» > Ссылка

Другие виды металлических лотков > Ссылка

Смотреть инструкцию по монтажу кабельных лотков

Кабельный лоток перфорированный замкового типа 100 х 100

БРН 1.5м:

219

БРН 1м:

272

БРН 2м:

178

Вес,кг:

2,3

Кабельный лоток перфорированный замкового типа 100 х 50

БРН 1. 5м:

97

БРН 1м:

126

БРН 2м:

72

Вес,кг:

1,26

Кабельный лоток перфорированный замкового типа 100 х 60

БРН 1.5м:

127

БРН 1м:

169

БРН 2м:

100

Вес,кг:

1,37

Кабельный лоток перфорированный замкового типа 100 х 80

БРН 1. 5м:

210

БРН 1м:

256

БРН 2м:

174

Вес,кг:

1,61

Кабельный лоток перфорированный замкового типа 150 х 100

БРН 1.5м:

208

БРН 1м:

263

БРН 2м:

168

Вес,кг:

2,66

Кабельный лоток перфорированный замкового типа 150 х 50

БРН 1. 5м:

78

БРН 1м:

111

БРН 2м:

59

Вес,кг:

1,55

Кабельный лоток перфорированный замкового типа 150 х 80

БРН 1.5м:

203

БРН 1м:

250

БРН 2м:

162

Вес,кг:

1,9

Кабельный лоток перфорированный замкового типа 200 х 100

БРН 1. 5м:

198

БРН 1м:

251

БРН 2м:

159

Вес,кг:

3,02

Кабельный лоток перфорированный замкового типа 200 х 50

БРН 1.5м:

65

БРН 1м:

89

БРН 2м:

48

Вес,кг:

1,84

Кабельный лоток перфорированный замкового типа 200 х 60

БРН 1. 5м:

99

БРН 1м:

142

БРН 2м:

75

Вес,кг:

1,95

Кабельный лоток перфорированный замкового типа 200 х 80

БРН 1.5м:

189

БРН 1м:

243

БРН 2м:

147

Вес,кг:

2,18

Кабельный лоток перфорированный замкового типа 300 х 100

БРН 1. 5м:

191

БРН 1м:

241

БРН 2м:

151

Вес,кг:

3,74

Кабельный лоток перфорированный замкового типа 300 х 50

БРН 1.5м:

49

БРН 1м:

75

БРН 2м:

36

Вес,кг:

2,42

Кабельный лоток перфорированный замкового типа 300 х 60

БРН 1. 5м:

76

БРН 1м:

115

БРН 2м:

57

Вес,кг:

2,53

Кабельный лоток перфорированный замкового типа 300 х 80

БРН 1.5м:

180

БРН 1м:

240

БРН 2м:

138

Вес,кг:

2,76

Кабельный лоток перфорированный замкового типа 400 х 100

БРН 1. 5м:

179

БРН 1м:

225

БРН 2м:

135

Вес,кг:

4,46

Кабельный лоток перфорированный замкового типа 400 х 50

БРН 1.5м:

46

БРН 1м:

74

БРН 2м:

32

Вес,кг:

3,74

Кабельный лоток перфорированный замкового типа 400 х 60

БРН 1. 5м:

50

БРН 1м:

79

БРН 2м:

34

Вес,кг:

3,88
