Деревянная балка перекрытия пролет: виды, размеры и расчет

Применение деревянных балок и ферм для перекрытий



Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

Деревянные перекрытия



Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет



Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие



Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа



Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Цельные деревянные балки



Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки



Они имеют еще несколько существенных преимуществ, к которым относятся:

  • способность перекрыть большие пролеты;
  • простота их установки;
  • небольшая масса;
  • большой период эксплуатации;
  • высокий уровень пожарной безопасности;
  • не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Перекрытие из цельных бревен



Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

  1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
  3. Перед монтажом балочные элементы необходимо обработать антисептиком.
  4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
  5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Схема деревянного перекрытия с разделенными балками



Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

  • определить длину пролета, на которые они будут устанавливаться;
  • рассчитать возможную нагрузку, которую они будут нести после монтажа;
  • имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Удлинение деревянных балок перекрытия



Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

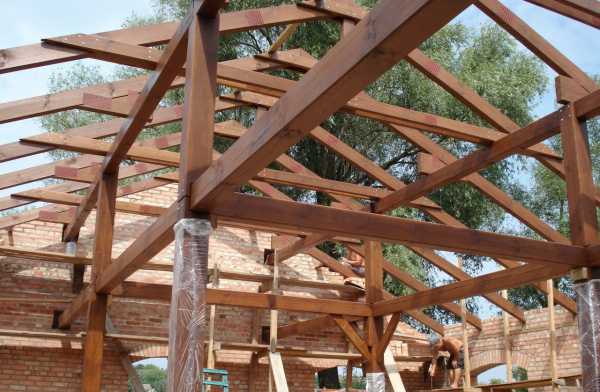

Стропильные фермы кровли



Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Двутавровые балки перекрытия



Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

  • чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
  • если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
  • если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
  • в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр. Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

  1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
  2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
  3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Расчет деревянного перекрытия



Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Деревянные фермы перекрытий



Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Деревянные стропильные фермы



Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

  • способность накрыть пролет значительного размера без дополнительных опорных стоек;
  • незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
  • высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
  • простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
  • возможность изменять ширину шага укладки фермы;
  • возможность монтажа внутренних коммуникационных линий;
  • прекрасная звуковая изоляция;
  • красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Деревянные фермы могут послужить оригинальным декоративным элементом



Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

  • за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
  • значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
  • высокая цена на готовую конструкцию.

Проектирование деревянной ферм



lestnitsygid.ru

Деревянные балки перекрытия и их размеры, виды и свойства

Перед возведением прочного строения требуется выполнить расчет балок перекрытия деревянных, которые задают параметры будущей конструкции.При расчете определяются оптимальные размеры сечения балок и расстояние между ними. Перекрытия из дерева получили широкое распространение при возведении частных домов и могут использоваться для брусовых, бревенчатых или каркасных конструкций.

Основное назначение балок перекрытия — принять на себя и распределить равномерно нагрузку по поверхности. Качественные показатели материала характеризуют прочность и устойчивость будущего дома. При выборе материала нужно учитывать его особенности. Поскольку дерево подвержено воздействию плесени и огня, то балки перед монтажом требуется обработать специальными защитными средствами.

Виды деревянных балок и их свойства

Прежде всего, стоит выяснить, что же представляет собой перекрытие и для чего оно используется. Перекрытиями принято называть конструкцию, которая разделяет следующие части строения:

  • жилые этажи, в том числе и мансардный этаж;
  • подвал или цокольный этаж от жилых помещений;
  • холодное чердачное помещение от пространства жилых комнат.

В результате верхняя часть перекрытия представляет собой основу, на которой будет монтироваться пол, а нижняя является основой для потолка. Деревянные балки используют при строительстве домов из бруса, поскольку нагрузку от железобетонных плит ни одна деревянная конструкция не выдержит.

Рассматриваемый материал может иметь разные размеры и виды, для него характерны свои плюсы и минусы. В первую очередь следует рассмотреть балки перекрытия из непрерывного массива. Для монтажа межэтажного перекрытия с применением данного материала используются только цельные изделия при длине пролета не более 6 м. Так достигаются высокие прочностные характеристики и в целом положительный эффект.

Если используются клееные балки перекрытия, то с их помощью можно перекрывать большие пролеты, что обусловлено технологией их изготовления. Для такого материала характерна высокая прочность. Используют их в ситуациях, когда на перекрытие будет воздействовать высокая нагрузка. Клееные балки имеют следующие положительные свойства:

  • высокие показатели прочности;
  • возможность перекрывать большие пролеты;
  • простой монтаж;
  • малый вес;
  • длительный срок эксплуатации.

Клееная балка может достигать 20 м погонных в длину. Нет необходимости зашивать их снизу, так как изначально они имеют гладкую поверхность. Это придает особый стиль в дизайне интерьера. Обшивку выполняют только сверху.

Как определить длину деревянных балок?

Размеры, в частности длина балок, зависят от параметров будущего строения. В процессе расчета длина балки соответствует ширине перекрываемого пролета, также учитывается запас для заделки в стены, чтобы можно было закрепить конструкцию.

В зависимости от материалов, которые используются для возведения стен, и от пиломатериалов для перекрытия, будет отличаться и глубина заделки балок в стену. Если стена выполняется из бетона или кирпича, то глубина заделывания балок составляет 100 мм при использовании в качестве перекрытия досок. В случае применения бруса этот параметр увеличивается до 150 мм.

Если планируется перекрывать пролет в деревянном доме, то монтаж балок производится в специальные зарубки в стенах, глубина которых должна составлять минимум 70 мм. При монтаже балок с применением соответствующих крепежных элементов длина принимается равной ширине перекрываемого пролета. Для этого потребуется выполнить замер расстояния между двумя противоположными стенами, на которые будет выполняться крепление балок.

В зависимости от конструкции, балки могут выходить через стену наружу. К ним выполняют крепление стропильных ног, формируя скат крыши. Балка при такой конструкции может выступать на 300-500 мм. Брусом перекрывают балочный пролет шириной от 2,5 до 4 м. При этом максимально возможная величина перекрытия доской либо брусом составляет 6 м. Если требуется перекрытие пролетов большей длины (от 6 до 12 м), то применяется клееный брус, который, как уже было отмечено, отличается своей высокой прочностью. Из этого материала можно изготовить прямоугольные либо двутавровые балки. В случае использования обычного бруса либо досок требуется установка дополнительных опор для балок. Таковыми могут служить стены помещения или колонны.

Как рассчитать нагрузки на перекрытие?

Деревянные балки перекрытия, помимо собственного веса, испытывают нагрузку в процессе эксплуатации, состоящую из веса самого пола, мебели и передвигающихся людей. Данная нагрузка имеет непосредственную зависимость от типа перекрытия. Исходя из этого, рассчитывают возлагаемые на него нагрузки. Данный расчет выполняется на этапе проектирования, при этом его можно осуществить как при помощи специалистов, так и своими руками.

В первую очередь следует учесть вес материалов, которые используются для изготовления перекрытия. В качестве примера можно рассмотреть чердачное перекрытие, где в качестве утеплителя будет использоваться минеральная вата: такая конструкция способна выдержать нагрузку от собственного веса в пределах 50 кг/м².

Для вычисления эксплуатационной нагрузки необходимо обратиться к нормативной документации. Если чердачное перекрытие выполняется при помощи дерева, используется минеральная вата или пенопласт в качестве утеплителя и подшивка, то данный тип нагрузки согласно СНиП 2.01.07-85 рассчитывается следующим образом: 70*1,3=90 кг/м², где 70 — это нагрузка, соответствующая нормативам, в кг/м², а 1,3 — коэффициент запаса.

Чтобы определить общую нагрузку, производят суммирование: 50+90=140 кг/м². Для увеличения надежности значение округляют в большую сторону. В рассмотренном примере следует принять значение общей нагрузки за 150 кг/м². В случае интенсивной эксплуатации чердачного перекрытия при расчетах необходимо значение нормативной нагрузки увеличить до 150 кг/м². Итоговое значение составит 245 кг/м², округлив, получим 250 кг/м². Если в планах сделать чердачное помещение жилым, следует учесть вес мебели и пола. При расчетах значение общей нагрузки может составлять 400 кг/м².

Как выбрать сечение и шаг между балками?

Измерив длину балок и ширину пролета, можно выполнять расчет шага укладки и сечения. Поскольку обозначенные величины связаны друг с другом, расчеты производятся при помощи одинаковых математических действий. Форма сечения может быть как прямоугольной, так и круглой. Оптимальной принято считать прямоугольную форму. Соотношение сторон прямоугольника должно быть следующим: 1:4:1, при этом высота должна быть больших размеров, чем ширина. Высота в большинстве случаев определяется толщиной применяемого утеплителя. Размеры балок по высоте могут находиться в пределах 10-30 см, по ширине — 4-20 см. Если перекрытия монтируются из круглого бревна, то его диаметр должен быть 11-30 см.

Что касается расстояния между балками, то минимальное значение должно составлять 30 см, максимальное — 1,2 м. При расчетах необходимо учесть ширину подшивки и применяемого утеплителя. Если есть необходимость, выполняют подгонку, чтобы обеспечить более простой монтаж. В случае возведения каркасного дома шаг между балками приравнивают к расстоянию между стойками каркаса.

Итак, расчет балок для перекрытия (деревянных) является важным и ответственным этапом, от правильности которого будет зависеть надежность конструкции. Расчеты должны проводиться с учетом существующих и утвержденных норм.

Если возникают сомнения в точности полученных значений, то их следует округлить в большую сторону. Таким образом удастся избежать аварийных ситуаций при эксплуатации строения. Если есть сомнения в полученных значениях при самостоятельных расчетах, рекомендуется обратиться к специалистам, которые сделают работу правильно и с учетом всех нюансов.

Видео: установка деревянных балок

derevostroika.ru

Размеры балки для опалубки

При возведении монолитных конструкций строителям часто приходится пользоваться несколькими разновидностями опалубочных систем, меняя их в зависимости от специфики заливаемого элемента. Для вертикальных перегородок оптимально использование щитовой опалубки, тогда как горизонтальные перегородки и колонны целесообразно возводить, используя балочные системы.

К балочным системам относятся опалубки, сформированные при помощи комплекса двутавровых балок, ригеля, вертикальных телескопических стоек и крепежных элементов. Используются балки и для опалубок вертикальных, в том числе с их помощью осуществляется заливка колонн и стен. Использование указанных комплексов обусловлено удобством при монтаже, за счет сравнительно небольшого веса балки, размерной вариативности, долговечности основных элементов и прочих факторов.

Основные типоразмеры деревянных двутавровых балок

Основные характеристики и разновидности балок для опалубки

В настоящее время актуальны несколько разновидностей балок. В числе наиболее востребованных можно отметить балку отечественного производства – БДК-1. Данный элемент выполнен из бруса, окрашенного и обработанного защитными смесями. В стандартном исполнении балка обладает следующими параметрами:

  • длиной от 1,5 до 4,5м;
  • шириной — 8 см;
  • высотой – 20 см.

На каждой балке имеется полка толщиной в 4 см и шириной плеча до 2,7 см. Благодаря конструкционным особенностям и используемому материалу, готовая конструкция из балок способна выдержать нагрузку, превышающую 400 кН.

Балка для опалубки перекрытий БДК-1

Изготавливается балка БДК-1 из LVL бруса и древесины хвойных пород, склеенных и обработанных синтетическими составами, блокирующими действие факторов среды и паразитарную активность. Классическую модель указанного типа можно узнать по характерной желтой окраске и соответствующей маркировке. Согласно ГОСТу балка БДК-1 должна обладать высокой плотностью (не ниже 450 кг/м3), показатель влажности не должен превышать 13%, а вес варьироваться в районе 6 кг/пог.м. Для того, чтобы готовая система соответствовала всем требованиям, собирая ее, следует выдерживать максимальный интервал между балками, который не должен превышать 1,5 метров.

Равноценным аналогом отечественной БДК-1 является балка Н-20, изготовленная из хвойного бруса и имеющая фанерную (ФСФ) сердцевину. Размеры балки для опалубки данной модификации колеблются в диапазоне от 1,8 до 4,5 метров, опалубки, собранные на её основе выдерживают нагрузку до 500 Н/пог.м. Качественная балка данной модификации должна отвечать требованиям ГОСТ 20850-84.

ГОСТ 20850-84 Конструкции деревянные клееные

Различают балки и по материалу, из которого они изготовлены, кроме деревянных – классических балок, встречаются балки из алюминия и пластика.  Возможно разделение и по эксплуатационным признакам. В данном случае можно отметить выравнивающие, несущие, формирующие, вспомогательные балки и т.д. Каждая разновидность обладает своими собственными параметрами, зависящими от размера, исполнения и материала.

Сферы применения

Каждая из разновидностей балки имеет определенную сферу применения, для которой её характеристики подходят наилучшим образом:

  • классический вариант опалубки с деревянной двутавровой балкой – используется при заливки перекрытий, стен, крыши, колонн и т.д.
  • металлические (стальные) балки – предпочтительны при формировании конструкций, которые рассчитаны на нагрузки, превышающие максимально допустимые для систем, сформированных из деревянных элементов.
  • алюминиевая балка – применима при возведении объемных конструкций, функции которых заключаются в выравнивании.

Применение деревянной двутавровой балки

Срок службы и уход

Использование современных пропиток и наружных защитных составов делает срок службы деревянной балки практически неограниченным. В случаях с металлами или синтетическими материалами ситуация обстоит аналогично. Поэтому, причинами износа могут только быть:

  • отсутствие должного ухода, заключающегося в своевременной очистки элемента от бетона и всяческих агрессивных жидкостей;
  • ненадлежащее хранение, например, с нарушением рекомендаций по температурному режиму и влажности;
  • использование ударного инструмента или чрезмерной силы при монтаже опалубки;
  • механическое воздействие, сила которого превосходит прочность балки.

Соблюдая простейшие эксплуатационные требования и регулярно производя ревизию, можно снизить износ балки и сделать использование такого рода систем еще более эффективным и экономичным.

05.11.2016

opalubka-expert.ru

Двутавровая балка - размеры и вес, таблица для расчета по ГОСТу и цена

Одним из самых распространенных продуктов металлопроката является двутавровая балка. Это изделие из металла состоит из двух параллельных граней полок и перегородки, которая находится между ними, соединяя их. В сечении имеет вид буквы «Н», чаще всего производство двутавра выполняется из углеродистой и низколегированной стали (незначительные добавки других элементов в расплав, для придания каких-либо новых качеств металлу).

Двутавровая балка широко используется практически во всех видах деятельности, где необходимо создание прочных опорных конструкций. Балка берет на себя всю нагрузку и передает ее несущим деталям конструкции со сбалансированным распределением на опорные поверхности.

Чаще всего двутаврые изделия применяют в следующих сферах:

  1. В строительстве, при постройке высотных зданий, эти профиля используют для обустройства кровли, перегородок между этажами и колонн.
  2. При проектировании и создании мостов и других сооружений с надежным опорным основанием.
  3. Для армирования шахт.
  4. На промышленных предприятиях.
  5. В хозяйстве и в других сферах деятельности, где требуется сформировать прочное сооружение с выдерживанием определенных нагрузок.

Виды и классификации

В зависимости от области применения, двутавровые профили создаются с разными характеристиками и классифицируются по следующим параметрам:

  1. Сфера предназначения.
  2. Ширина граней полок.
  3. Угол наклона граней полок.
  4. Методы производства.
  5. Используемые сырьевые материалы для изготовления балок.

Благодаря совокупности технических характеристик и прямого назначения существуют такие виды профилей:

  1. Широкополочный – этот тип изделия позволяет конструкции получить дополнительную прочность сечению. За счет минимальной трудозатратности производственного процесса, такой вид балки считается самым доступным и распространенным. Маркируется буквой «Ш».
  2. Двутавр с параллельными гранями, нормальный – имеет те же характеристики, что и у двутавра горячекатаного с широкими полками. Обычно применяются для строительства опорных конструкций. Имеет маркировку «Б».
  3. Колонный. Предназначен для строительства колон в зданиях. Маркируется литерой «К».
  4. С уклоном граней полок – предназначен для конструкций с очень высоким поперечным давлением. Делится на две подгруппы:
    • М – угол уклона составляет до 12%;
    • С – угол уклона составляет до 16%;

Технология производства

В настоящее время, при изготовлении двутавровых профилей используют два способа:

Сварной метод

Получаемый путем сварки деталей.

Весь технологический процесс по изготовлению двутавров сварным методом можно определить несколькими этапами:

  1. Формирование заготовки. Сначала определяется нужная длина и ширина, затем методом термической резки, на листовом металле делается раскрой нужных нам полос. Балка не должна иметь поперечные швы – это нарушает крепость всего сооружения.
  2. Обработка краев фрезером. Это осуществляется для повышения качества сварочного шва.
  3. Комплектация заготовок, это процесс, как правило, автоматизирован и выполняется на специальных станках для сборки деталей. Применение автоматизации значительно сокращает время и трудозатраты на технологический процесс и повышает качество балки, в отличие от ручной сборки, где несоблюдения симметрии расположения заготовки на столе, приводит к снижению опорных свойств и соответственно к браку продукции.
  4. Сварка заготовок, осуществляется за счет автоматических сварочных аппаратов, с возможностью регулировки видов швов и их последовательность.
  5. Обработка граней полок. При термической обработке металла не избегнуть неровностей поверхности, поэтому окончательным этапом является передача изделия со сварочной линии на правильную машину, для выравнивания и придания правильной формы готовой продукции.

Горячекатаный метод

Изготавливает продукцию на прокатных станках горячего деформирования. Вся технология производства несложная и заключается в том, что термически обработанная заготовка проходит по линии стана, через ряды валков. Этот процесс и обеспечивает формирования заданного сечения.

Достоинства, недостатки и размеры

Металлоемкость – важнейший фактор, чем она ниже, тем легче изделие и соответственно это влияет уже на общий вес конструкции.

Изготовленные двутавровые профили, любого способа изготовления, имеют не только положительные стороны, но и отрицательные.

Главным преимуществом сварного двутавра является возможность производства балки с индивидуальными параметрами, которые указывает клиент во время заказа. При этом очень важный фактор для предприятия – это практически безотходное производство, ведь при частных заказах, задаются данные, по которым уже идет раскрой металлического листа, без остатков.

К отрицательным сторонам можно отнести пользование сверх нормы арматуры, для формирования ребер жесткости. Также идут дополнительные затраты по ее изготовлению. Но вместе с тем ребра жесткости помогают снизить уровень толщины стенки и тем самым уменьшить ее металлоемкость.

Чем легче балка, тем меньше затрачено металла на производство, и цена готового изделия становится ниже.

Преимущество горячекатаных профилей:

  1. Основным достоинством служит то, что такой вид балок имеет единую монолитную структуру.
  2. Отсутствие шовных соединений.
  3. Автоматизация производственного процесса. Это дает возможность не использовать арматуру по типу ребер жесткости.

Существуют два основных недостатка – это значительная металлоемкость и соответственно увеличенный вес всего сооружения. И параметры балки, ведь прокатные станки могут производить балки только со стандартными размерами.

Размеры и сортамент

У каждого производителя в соответствии с ГОСТ и своими производственными мощностями, обусловлен свой сортамент изделия.

Главные критерии, определяющие сортамент:

  1. Параметры высоты стенки.
  2. Параметры ширины полок.
  3. Полная или частичная симметрия.
  4. Параметр толщины стенок и полок.

Готовая продукция всегда сертифицирована и соответствует всем нормам, предусмотренным ГОСТом. Здесь четко описываются все геометрические параметры и классификации изделия – это и есть сортамент.

Расчет веса и стоимость

В случае необходимости теоретического расчета веса двутавровой балки, нужно обратиться к таблице в ГОСТе или в справочнике.

Шапка таблицы имеет такой вид:

Номер балки Размеры балки  Масса 1м, кг Метров в тонне
h, высота b, s t

Руководствуясь справочником и такой таблицей, очень просто вычислить вес балки. Единственное, необходимо помнить о том, что вес указан на один погонный метр, это означает – полученное значение с таблицы умножить на количество метров расчетного изделия.

Расчет нагрузки

Расчетную нагрузку балки определяют еще задолго до покупки изделия. Ведь очень важно перед проектированием строительства правильно произвести все расчеты, учитывая назначение опорной балки.

После определения с номером и видом двутавра, можно произвести теоретический расчет несущей нагрузки балки.

Первым делом необходимо учесть все виды будущих нагрузок, таких как:

  1. Нагрузка от перекрытия, постоянная (образуются по итогу строительства) и временная (обусловлена сезонностью и регионом расположения конструкции), затем выбранный параметр суммируется с весом самой балки. Эти вычисления производят в перерасчете на один метр погонный.
  2. Полученный результат умножается на коэффициент надежности, руководствуясь ГОСТом 8239 – 89.
  3. Вследствие полученной нагрузки определяется момент сопротивления, согласно таблице расчетных значений ГОСТа 8239 – 89.
  4. Исходя из определенного момента сопротивления, находят нужный соответствующий номер двутавра из приведенного сортамента ГОСТ 8239 – 89.

Для перестраховки, инженера рекомендуют делать выбор номера двутавра в таблице на два порядка выше, так в дальнейшем нужно будет вычитывать величину прогиба балки.

Стоимость на двутавры рассчитывается исходя из выбора сырья и метода производства, приложенных энергозатрат и трудозатрат.

В связи, с нестабильной ситуацией на мировом рынке, стоимость на такой вид металлопроката постоянно варьируется в пределах от 500 до 600 $ США за тонну. Но это не приостанавливает производство двутавровых балок разного сортамента, ведь в современном мире это изделие является незаменимым во всех сферах деятельности.

househill.ru
