Балки железобетонные
Балки железобетонные
ООО «СМУ 4» специализируется на изготовлении железобетонных конструкций, используемых в гражданском и промышленном строительстве. Особенным спросом у современных строителей пользуются балки железобетонные.
Железобетонные балки: применение в строительстве
Высокая популярность этих ЖБИ легко объясняется активным применением балок железобетонных при возведении малоэтажных и многоэтажных домов, зданий общественного и производственного назначения, жилых сооружений и хозяйственных корпусов. Балки ЖБИ используются повсеместно.
Железобетонные балки – неотъемлемые составляющие несущих конструкций строящихся объектов. Область применения ЖБ балок также включает в себя строительство опор для различных плит перекрытия и закладку фундаментов сооружений.
Виды балок железобетонных
В зависимости от назначения, все железобетонные балки, купить
- обвязочные балки – используются при возведении перемычек проемов;
- решетчатые балки – применяются преимущественно для строительства эстакад;
- стропильные балки – незаменимы при строительстве зданий небольших размеров с плоской крышей;
- тоннельные балки и ЖБИ для узлов трасс каналов;
- двутавровые балки – используются при возведении масштабных промышленных сооружений и многоэтажных крупнопанельных зданий;
- подкрановые балки – позволяют быстро добиваться равновесия используемых в строительстве подъемных кранов;
- фундаментные балки – применяются при закладке фундаментов.
Монтаж железобетонных балок осуществляется профессиональными строителями с учетом особенностей тех или иных видов железобетонных конструкций.
ООО «СМУ 4» осуществляет производство балок железобетонных с использованием высококачественных материалов и современного оборудования. Строгое соответствие ГОСТ балок железобетонных позволяет с уверенностью заявить об их превосходных качественных и эксплуатационных характеристиках.

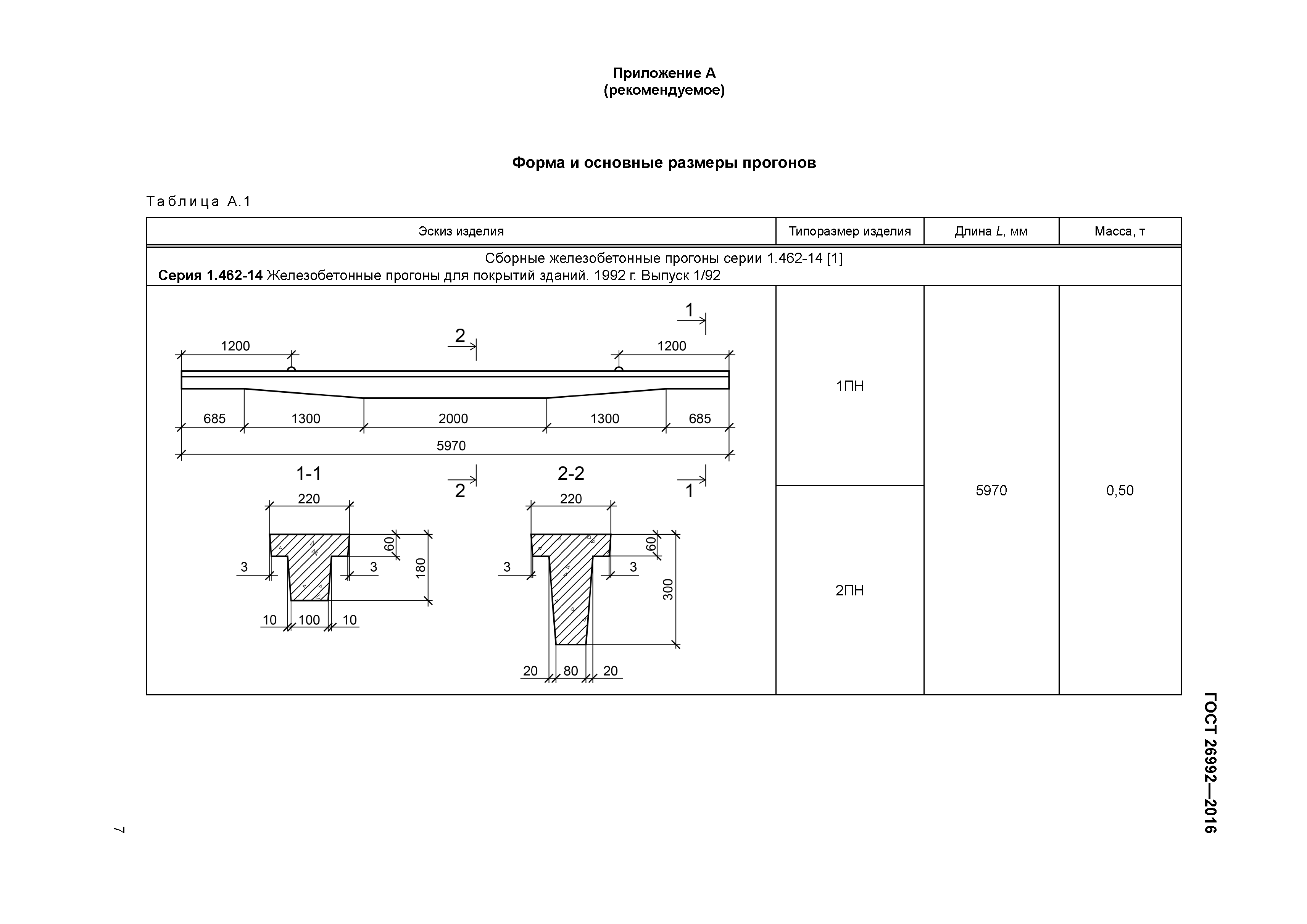

ЖБ балка: маркировка
Мы выпускаем на современный строительный рынок различные размеры железобетонных балок, среди которых любая строительная компания сможет выбрать наиболее оптимальный для реализации проекта вариант. Маркируются ЖБ балки с помощью буквенно-цифровых групп, содержащих данные о серии железобетонных балок, длине ЖБИ, ширине изделия и его несущей способности.
Цены на балки железобетонные в ООО «СМУ 4» – в разделе «Прайс-лист».
Не удается найти страницу | Autodesk Knowledge Network
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}}*
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}} {{l10n_strings.DRAG_TEXT_HELP}} {{l10n_strings. LANGUAGE}} {{$select.selected.display}}{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}размеры, вес двутавровой, Т образная 1 метра, талица, сколько весит 12 и 20
Характеристика металлического профиля
Чтобы обеспечить надежность несущей конструкции, необходимо знать технические характеристики этого элемента. Только тогда его можно будет использовать в области строительства.
Можно использовать разнообразное перекрытие, при этом интересно будет узнать маркировку таких плит, о чём можно узнать в данной статье.
Именно точно созданная конструкция позволяет преобразовать архитектуру здания:
- увеличивает ширину пролетов дома;
- снизить массу несущих конструкций;
- увеличить рентабельность проектов.
Но нельзя говорить про одни преимущества, ведь для металлической двутавровой балки характерны и минусы:
- следует использовать при создании ребер жесткости дополнительную арматуру;
- для получения такой конструкции используют большие трудозатраты.
Металлическая балка относится к самой большой группе изделий. Классифицируют балки по следующим характеристикам:
- Рабочая схема – однопролетная, многопролетная, консольная. Первый вид считается самым удобным в плане монтажа и изготовления. Многопролетными балками необходимо монтировать на прочные опоры, где отсутствует опасность неравномерного их проседания.
- Вид сечения: прокатные, составные. К самым популярным стоит отнести прокатные, так как они очень просты в плане изготовления и универсальны в применении.
Двутавровые балки перекрытия деревянные, что не является показателем плохой прочности.
На видео – размеры и вес двутавровой балки:
Деревянные
Большим спросом в области строительства пользуются деревянные балки. Они применяют при обустройстве полов, этажей, потолка. Этот элемент представлен в виде бруса, сечением которого выполнено в прямоугольной форме. Значение высоты достигает 140-250 мм, а ширина – 50-160 мм. Длина варьируется от 2 до 5 м.
Деревянные балки перекрытия размеры и иные технические характеристики можно узнать из данной статьи.
На фото-деревянная двутавровая балка:
Классифицировать брус можно по составу: клееный и цельный. Для получения применяют хвойную древесину, так как она обладает отличными показателями эластичности, и работают на изгиб. А это немаловажно для несущих горизонтальных элементов.
Узнать какие могут быть недостатки домов из клееного бруса можно из данной статьи.
Все габариты деревянных балок определяются величиной нагрузки на будущее перекрытия, величиной пролета. Все эти параметры отмечены в ГОСТе 4981-87.
Двутавровая балка не обладает недостатками, так как в нее внедрена формула «дерево – OSB – дерево». Благодаря наличию двутаврового сечения удается достичь высоких показателей прочности. В результате деревянные балки могут сравниться с железобетонными и бетонными элементами. Большинство конструктивных преимуществ позволяют добиться деревянным балкам абсолютного лидерства и стать востребованным материалом в области современного строительства.
Брус размеры гост и иные характеристики можно узнать из данной статьи.
На видео – деревянная двутавровая балка:
youtube.com/embed/SliCIxYSPS4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Перед тем, как применять деревянные балки в строительстве, они проходят обработку антисептическими составами. Благодаря этому удается предохранить изделие от гниения, повреждения грызунами. Кроме этого, специальные составы позволяют повысить огнестойкость брусьев.
Строя дом из профилированного бруса, необходимо знать все его плюсы и минусы, а так же какие балки использовать в этом строительстве, обо всём можно прочесть в данной статье.
Железобетонные
Эти элементы широко применяются в крупном строительстве зданий жилого или общественного назначения. Классификация балок осуществляется по определенным параметрам. Согласно виду и назначению сечения можно выделить следующие железобетонные элементы:
- Фундаментные. Они задействуются при обустройстве оснований зданий промышленного или жилого назначения в областях с высокой сейсмической активностью. Такие балки могут иметь Т-образный профиль или трепецевидное сечение.
- Строительные двухскатные балки. Их применяют для обустройства перекрытий кровли на зданий производственного и фермерского назначения. Они оснащены выступами для крепежа рельсов.
- Прямоугольные элементы. Они необходимо, когда нужно осуществить перекрытия пролетов фасадов. Габариты железобетонных балок определяются с учетом их назначения. Здесь они могут принимать самые различные значения. Если речь идет о стропильной конструкции, то ее длина составляет 24 м, а вот рядовые элементы обладают длиной до 18 м. Все остальные параметры должны определяться по индивидуальным характеристикам. Габариты балок указаны в каталогах ГОСТа 20372-90.
Сколько бруса в кубе 150х150х6000 можно узнать из данной статьи.
На видео – испытание железобетонной двутавровой балки:
youtube.com/embed/Flvs5uCnOiw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Все имеющиеся конструкции разделяют на сери. Также имеют место унифицированные каталоги ЖБИ, в которых имеются все разновидности, габариты блоков, ЖБ плит и балок. Такой литературой до настоящего времени пользуются, когда необходимо составить проект здания. Хотя в настоящее время не исключается ситуации, при которой инженеры узнают всю информацию о ЖБИ у современных поставщиков.
Сухой профилированный брус камерной сушки можно использовать именно в тех случаях описанных в данной статье.
Имеется несколько критериев, согласно которым ведется расчет железобетонных балок. Их габариты должны соответствовать следующим параметрам:
- Значение высоты должно быть не меньше 55% от длины перекрываемого пролета.
- Значение ширины определяется из пропорции 5:7 (ширина: высота).
- Армирование элемента осуществляют с учетом такой схемы: 2 прутика снизу и сверху. Для обустройства каркаса используют стальные стержни, размер которых 12-14 мм.
Какой брус лучше использовать при строительстве, клееный или профилированный, можно узнать в данной статье.
Для более точного определения и восприятия указной информации, рассмотрим все параметры двутавровой балки в таблице, где указаны самые популярные ее размеры.
Таблица 1 – Размеры и вес двутавровой балки
Обозначение | Высота, см | Вес, кг | Ширина стенки, мм | Ширина полки, мм | Толщина полки, мм | Цена, рубли |
№10 | 10 | 9,46 | 4,5 | 5,5 | 7,2 | 38500 |
№12 | 20 | 11,5 | 4,8 | 6,4 | 7,3 | 38500 |
№14 | 14 | 14 | 4,9 | 7,3 | 8,1 | 39500 |
№16 | 16 | 15,9 | 5 | 8,1 | 7,8 | 40000 |
№18 | 18 | 18,4 | 5,1 | 9 | 8,1 | 41000 |
№20 | 20 | 21 | 5,2 | 10 | 8,4 | 41500 |
№30 | 30 | 32 | 5,3 | 13,5 | 8,7 | 42000 |
Указанные размеры и вес двутавровой балки считаются необходимыми данными, которые производитель обязан указывать и предоставлять своему клиенту. Все указные величины зависят друг от друга, а также от типа стали, применяемой в ходе производства.
Для того, что бы узнать какое перекрытие нужно использовать в частном доме, необходимо прочесть данную статью.
Двутавровые балки – это очень важный элемент в области строительства. Для того чтобы разобраться с характеристиками изделия, необходимо знать, как расшифровывается обозначение изделия. Для этого нужно использовать специальную таблицу, которая регламентирована ГОСТом. Если все расчеты были произведены верно, то удается добиться прочной и надежной несущей способности конструкции.
Основные правила и спецификации для проектирования железобетонных балок
🕑 Время чтения: 1 минута
Расчет железобетонной балки достигается методом проб и ошибок. Тем не менее, коды дизайна, определенные эмпирические правила и прошлый опыт могут значительно сократить длительный процесс проектирования.
Сначала следует оценить определенные аспекты конструкции, такие как геометрия и собственный вес, а затем проверить их в процессе проектирования. Применимые нормы, такие как ACI 318-19, содержат спецификации, помогающие разработчику, но все же необходимо сделать некоторые оценки и предположения.
Опытный проектировщик может сделать очень точные предположения. Напротив, новые проектировщики, у которых мало опыта или он вообще отсутствует, должны полагаться на пробные расчеты или произвольные правила, модифицированные в соответствии с конкретной ситуацией.
Расчетные допущения для железобетонных балок могут потребоваться для собственного веса балки и ее геометрических размеров. Нормы проектирования содержат спецификации, касающиеся выбора размера стержней, расстояния между ними, бетонного покрытия и размещения стержней.
Допущения и спецификации для проектирования железобетонных балок 1.Размер балкиРазмер балки определяется отрицательными моментами или поперечными силами на опорах. Коэффициент момента ACI можно использовать для расчета моментов конкретного пролета. В качестве альтернативы проектировщики могут оценить толщину балки от 60 мм до 65 мм на метр пролета балки.
Требования к соотношению ширины и высоты железобетонных балок нормами не предусмотрены. Однако, как правило, лучше использовать глубину, которая в два с половиной-три раза превышает ширину балки.Для длиннопролетных балок экономично использовать глубокие и узкие сечения.
Однако архитектурные соображения могут препятствовать использованию глубоких бетонных балок, и проектировщику придется выбирать широкие балки. Чем меньше балок различных размеров в конструкции, тем она лучше с экономической точки зрения.
Рисунок-1: Размер железобетонной балки 2. Выбор размера стержняПосле расчета требуемой площади армирования можно использовать Таблицу 1 для выбора количества стержней, обеспечивающих необходимую площадь армирования.
В обычной ситуации целесообразно использовать стержень размером № 32 и меньше. Предпочтительно использовать один размер стержня в балке, но можно использовать два разных размера стержня, чтобы получить требуемую площадь стали.
Рисунок 2: Размер стальных стержней, обычно выбираемых для бетонных балокСтол — 1 : Площадь групп стержней, мм 2
Количество баров | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Размер бара, | — | — | — | — | — | — | —— | —— | — | — | ||
10 | 71 | 142 | 213 | 284 | 355 | 426 | 497 | 56 8 | 639 | 710 | 781 | 852 |
13 | 129 | 258 | 387 | 516 | 645 | 774 | 903 | 1 032 | тысяча сто шестьдесят один | 1290 | 1419 | 1548 |
16 | 199 | 398 | 597 | 796 | 995 | 1194 | 1393 | +1592 | +1791 | 1990 | 2189 | 2388 |
19 | 284 | 568 | 852 | 1136 | 1420 | 1704 | 1988 | 2272 | 2556 | 2840 | 3124 | 3408 |
22 | 387 | 774 | 1161 | 1548 | 1935 | 2322 | 27 09 | 3096 | 3483 | 3870 | 4257 | 4644 |
25 | 510 | 1020 | 1530 | 2040 | 2550 | 3060 | 3570 | 4080 | 4590 | 5100 | 5610 | 6120 |
29 | 645 | 1290 | 1935 | 2580 | 3225 | 3870 | 4515 | 5160 | 5805 | 6450 | 7095 | 7740 |
32 | 819 | 1 638 | 2457 | 3276 | 4095 | 4914 | 5733 | 6552 | 7371 | 8190 | 9009 | 9828 |
36 | 1006 | 2012 | 3018 | 4024 | 5 030 | 6036 | 7042 | 8048 | 9054 | 10060 | 11066 | 12072 |
43 | 1452 | 2904 | 4356 | 5808 | 7260 | 8712 | 10164 | 11616 | 13068 | 14520 | 15972 | 17424 |
57 | 2581 | 5162 | 7743 | 10324 | 12905 | 15486 | 18087 | 20648 | 23229 | 25810 | 28391 | 30972 |
Минимальная ширина балки, необходимая для размещения нескольких стержней различных размеров, указана в таблице 2.
Таблица 2: Максимальное количество стержней в виде одного слоя в стержнях балок для максимального размера заполнителя 19 мм
Ширина луча, мм | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Бар Размер | — | — | — | — | — | — | — | — | — | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 2 | 4 | 5 | 6 | 7 | 9 | 10 | 11 | 12 | 13 | 15 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
19 | 2 | 3 | 4 | 60047 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 11 | 12 | 13 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
29 | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 11 | 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
32 | 1 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
36 | 1 | 2 | 3 | 3 | 4 | 5 | 6 | 6 | 7 | 8 | 8 | 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
43 | 1 | 2 | 2 | 3 | 3 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
57 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 |
Ширина луча, мм | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | |
+ Бар Размер | — | — | — | — | — | — | — | — | — | — | — | — | |
16 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |
19 | 2 | 3 | 4 | 547 6 | 7 | 8 | 9 | 10 | 11 | 11 | 12 | ||
22 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
25 | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 11 | |
29 | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 7 | 8 | 9 | 10 | 10 | |
32 | 1 | 2 | 3 | 4 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | |
36 | 1 | 2 | 3 | 3 | 4 | 5 | 6 | 6 | 7 | 8 | 8 | 9 |
Примечание:
Максимальный защитный слой бетона принимается равным 40 мм до №. 13 стремян
4. Бетонная крышкаЗащитный слой бетона – это расстояние от поверхности бетона до хомутов в сечении балки. Требования к бетонному покрытию в коде ACI обширны.
Для балок, которые не подвергаются воздействию погодных условий или не соприкасаются с землей, минимальное расстояние в свету от нижней части стали до бетонной поверхности составляет 40 мм в соответствии с ACI 318-19, раздел 20.5.1.3, таблица 20.5.1.3. .1.
Бетонное покрытие необходимо для защиты стальных стержней от воздействия окружающей среды и вандализма, а также для обеспечения хорошего сцепления между арматурой и бетоном.
5. Расстояние между стержнямиРасстояние между стержнями в свету в одном слое должно быть не менее:
1. 25 мм
2. Диаметр продольных стержней
3. 4/3 максимального размера заполнителя
Если стержни укладываются более чем в один слой, то стержни в верхних слоях должны располагаться непосредственно над стержнями в нижних слоях, а расстояние между слоями должно быть не менее 25 мм.
7. Собственный вес железобетонной балкиОценка собственного веса железобетонной балки необходима для точного расчета нагрузок и, следовательно, воспринимаемого момента. Вычисление статической нагрузки на балку не является прямым и может включать в себя итерации.
Можно предположить размер балки, по которой можно вычислить собственный вес. Если расчетный собственный вес окажется значительно меньше веса расчетной секции, необходимо будет изменить размер балки и пересчитать вес балки и приложенный момент.В качестве альтернативы можно использовать Таблицу 4 в качестве эмпирического правила для оценки веса бетона.
Таблица- 4 : Первая оценка веса балки
момент дизайна, MU (KN.M) | Оценочный вес, кн / м | ≤271 | 4.38 |
> 271, но ≤406 | 5. 11 | ||
>406, но ≤542 | 5,84 | ||
>542, но ≤678 | 6.57 | ||
>678 | 7.3 |
Часто задаваемые вопросы
Что такое железобетонная (ЖБ) балка?Балки представляют собой конструктивный элемент железобетонного здания, расположенный горизонтально для передачи нагрузок на его опоры, такие как стены, балки и колонны.
Каковы параметры конструкции железобетонной балки?Конструктивными параметрами железобетонной балки являются коэффициент армирования, глубина и ширина балки.
Каким должно быть отношение высоты к ширине железобетонной балки?Отношение ширины железобетонной балки к высоте рекомендуется принимать в пределах от двух с половиной до трех. Минимальное расстояние между стальными стержнями следует учитывать при определении ширины балки.
Какова минимальная глубина балки?ACI 318-19 указывает минимальную толщину балки в зависимости от ее пролета и состояния опоры. Можно рассмотреть меньшую глубину, но следует проверить прогиб балки.
Подробнее
Расчет прямоугольных балок из двойного армирования бетона на примере
Основы проектирования балок
Что такое скрытый луч? Назначение, применение и дизайн
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}}*
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings. DRAG_TEXT}}{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$select.selected.display}}{{статья.content_lang.display}}
{{l10n_strings.АВТОР}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$выбрать. выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}лучей | Бетоника
Балки, используемые для каркасных конструкций зданий, изготавливаются различных размеров, типов и длин.Балки модульных размеров выполнены из предварительно напряженного железобетона. Длина балки и прочность арматуры на растяжение рассчитываются для каждого конкретного проекта.
RD балки: прямоугольные балки крыши или перекрытия для средних пролетов | |
| RT балки: перевернутые Т-образные балки для средних и больших пролетов |
| RL балки: L-балки для краевых балок пола |
| I балки: для крыш и больших пролетов перекрытий |
| SI-балки: для больших пролетов |
Балки производства Betonika UAB подразделяются на две группы: кровельные балки и балки перекрытий. Обычно для крыш используют двутавровые балки. Длина пролета может достигать 30 м. Чаще всего балки R или RT используются для полов, которые уменьшают высоту конструкции пола.
Таблица 1 Стандартные размеры балки
| Высота мм | Ширина мм | Длина мм | Стандартная глубина полки мм | Стандартная высота полки мм |
RD балки – прямоугольные балки | 300 — 1200 | 300 — 600 | от до 20000 |
|
|
RL-балки – L-образные балки | 300 — 1200 | 300 — 700 | от до 18000 | от до 200 | 100 — 400 |
RT балки – перевернутые Т-образные балки | 300 — 1200 | 500 — 900 | от до 18000 | от до 200 | 100 — 400 |
S (I) – двутавровые балки | 500 — 2000 | 400 — 600 | от до 36000 |
|
|
Прямоугольные балки RD
Балки прямоугольные в основном используются для подпирания конструкций крыш, а также в конструкциях перекрытий для обеспечения совместной работы крыши и балки в конструкции. Обычно они бывают с предварительно напряженной арматурой, хотя возможен и вариант обычной арматуры.
Таблица 1 Стандартные сечения прямоугольных балок и масса 1 м
б мм | 300 | 400 | 500 | 600 |
в мм | кН/м | кН/м | кН/м | кН/м |
400 | 2. 94 |
|
|
|
500 | 3,67 | 4,90 |
|
|
550 | 4.04 | 5,39 | 6,74 |
|
600 | 4.41 | 5,88 | 1055 |
|
650 | 4,78 | 6,37 | 7,96 | 9,56 |
700 | 5. 14 | 6,86 | 8,58 | 10.29 |
800 | 5.88 | 7,84 | 9,80 | 11,76 |
900 |
| 8,82 | 11.03 | 13.23 |
1000 |
|
| 12.25 | 14,70 |
Рис.1. Соединения балок прямоугольного сечения
RT и RL Балки
Для перекрытий используются перевернутые тавровые и L-образные балки из-за малой высоты поперечного сечения. Балки армируются напрессованной или рядовой арматурой. Ширина нижней части балки зависит от длины распорки, необходимой для плиты перекрытия.
Уровень пола можно изменить с помощью L-образной или перевернутой T-образной балки на различной высоте полок.
Ширина перевернутых тавровых и L-образных балок может быть равна ширине колонны или опорной полки, которая шире колонны.В этом случае нет необходимости делать вырезы в плитах перекрытий, так как прогиб плит перекрытий не зависит от шага колонн. В случае, когда ширина балки меньше ширины колонны, необходимо профилировать углубления на торцах плит перекрытий.
Двутавровые балки
Двутавровые балкиприменяются для плоских и скатных конструкций крыш в случае значительных нагрузок и больших пролетов. Балки армированы предварительно напряженной арматурой, при этом огнестойкость по Еврокодам составляет 120 минут.
Таблица 2 Характеристики двутавра
Профиль | ч | б | с | д | и | ф | б ш |
I 900/500 | 900 | 500 | 150 | 190 | 95 | 150 | 120 |
I 1200/500 | 1200 | 500 | 150 | 190 | 95 | 150 | 120 |
I 1500/500 | 1500 | 500 | 150 | 190 | 95 | 150 | 120 |
I 1800/500 | 1800 | 500 | 150 | 190 | 95 | 150 | 120 |
Балки SI
Наклонные балки SI используются для перекрытия больших пролетов в кровле, например. г., строительство цехов промышленных предприятий. Для этих балок характерно двутавровое сечение, армированное предварительно напряженной арматурой. Наклон луча 1:16. По Еврокоду огнестойкость балок СИ составляет 120 мин.
Таблица 3 Стандартные сечения балок SI
Профиль | ч | б | с | д | и | ф | б ш | л мин | л макс. |
СИ 900/500 | 900 | 500 | 150 | 190 | 95 | 150 | 120 | 6000 | 12000 |
СИ 1050/500 | 1050 | 500 | 150 | 190 | 95 | 150 | 120 | 6000 | 12000 |
СИ 1200/500 | 1200 | 500 | 150 | 190 | 95 | 150 | 120 | 8000 | 16000 |
СИ 1350/500 | 1350 | 500 | 150 | 190 | 95 | 150 | 120 | 10000 | 20000 |
СИ 1500/500 | 1500 | 500 | 150 | 190 | 95 | 150 | 120 | 12000 | 25000 |
СИ 1650/500 | 1650 | 500 | 150 | 190 | 95 | 150 | 120 | 14000 | 28000 |
СИ 1800/500 | 1800 | 500 | 150 | 190 | 95 | 150 | 120 | 15000 | 30000 |
СИ 1950/500 | 1950 | 500 | 150 | 190 | 95 | 150 | 120 | 16000 | 32000 |
Точка зрения инженера: железобетонная конструкция
В чем уникальность RC. ..? Это КОМПОЗИТНЫЙ МАТЕРИАЛ…
- Требуется ПРИМЕНЕНИЕ более сложных принципов механики…
- Проектирование конструкций является итеративным процессом, требующим как АНАЛИЗА, так и ПРОЕКТНЫХ РЕШЕНИЙ, подкрепляемых суждениями и ОПЫТОМ.
- ACI 318 — код модели в Соединенных Штатах Америки для руководства по проектированию элементов RC, см. главу 8.
- Код NSCP — код на Филиппинах..соответствует положениям Кодекса ACI 318!!!
Прочность бетона и прочность стали…
- Прочность на сжатие через 28 дней, f’c: ACI 318 Code 2011 edition, Chapter 5.
- Модуль упругости бетона, Ec: ACI 318 Code, издание 2011 г., глава 8.5
- Прочность или предел текучести, fy..
- Модуль упругости стали, Es: 29 000 000 фунтов на квадратный дюйм — Кодекс ACI 318, издание 2011 г.
1. —Процедуры проектирования железобетонных балок!!!
Размеры бетонных балок. .!
Определение размера луча (b x h) — ИСПОЛЬЗУЙТЕ электронную таблицу или ручной расчет!!!
Бетонный Размер балки (BXH) или (BXD), Формула:
Формула для балки Размеры | 7 |
Секция луча, штамма и силовая диаграмма |
Уравнение равновесия или расстояние между нейтральными осями, c — квадратично для c |
Определение арматуры..
Площадь стали (As) определение!!!
Прочность Формулы и площадь стали (AS) |
площадью Сталь (AS) Формула |
Rho Formula |
Код ACI с 10. 3.3 по 10.3.5 ограничивает соотношение стали (rho):
.
RHO максимум |
ROO Balance |
1.1.1 Установить нейтральную осьность, C =
Формула для балок, которые не могут иметь проблемы с отклонением |
1.2 Расположение арматуры, точки сращивания и длина сращивания, длина разработки, крючки требование, и необходимые стремена.
Проектирование стремян и Spacing |
Stirrups Дистанционные Требования в ACI код |
структурной целостности Требования к Периметр Луч |
требования к структурной целостности для внутренних Балки |
ACI Стандартная панель подробности |
Рекомендуем Детали стержней для балок ACI 318-1999 — 2014 Проект малоэтажных железобетонных зданий Дэвид Фанелла |
2. —Процедуры проектирования железобетонных колонн!!!
Боковые Tie Дизайн |
ACI Стандартная панель Детализация для столбцов |
ACI Колонны арматурных прутков сплайсинга детали |
ACI Стандартный бар изгиб диаграмма |
Минимальный столбец Сталь и галстуки |
Диаграмма взаимодействия столбцов |
Схема взаимодействия ACI | ||
Схема взаимодействия с диаграммой Спираль / круговой секции ACI |
Требование к конструкции колонны |
2.1 Коэффициент снижения прочности, phi = 0,70 – применяется вплоть до ACI 318-1999; они были изменены на phi = 0,65 для сжимаемых элементов (колонны и балки с контролем сжатия), начиная с Кодекса ACI 318-2002 и продолжая с ACI 318-05 и 2008 г. по настоящее время.
3.—Пример: Дизайн столбца с использованием электронных таблиц MS.
Дизайн столбца MS электронной таблицы # 1 |
Дизайн столбца MS электронная таблица # 2 |
прочность материала |
Простой луч с равномерной нагрузкой и нагрузкой точка |
Расчет # 1 |
Расчет # |
Расчет # |
Расчет # 4 |
девяносто один тысяча сто восемьдесят пятьСсылки:Следовательно, за более чем 20 лет моей практики проектирование железобетона требует глубокого ИЗУЧЕНИЯ и ИССЛЕДОВАНИЯ; поэтому для информации о чертеже и / или чертеже РИСУНОК («pag GUHIT» на местном диалекте) предложенного проекта, а затем наблюдения за проектными чертежами недостаточно, чтобы сказать, что вы знаете все аспекты конкретного дизайна. Проектирование и анализ бетона больше связаны с РАСЧЕТАМИ и применением большего количества ПРИНЦИПОВ МЕХАНИКИ.
- Проект железобетона Чу-Киа Ван и К.Г. Сэлмон, 6-е издание, 1998 г .;
- Строительные нормы и правила для конструкционного бетона, ACI 318-2011, Американский институт бетона;
- Строительные нормы и правила для конструкционного бетона, ACI 318-1963, 1971, 1977, 1995, 2002; издания 2005, 2008, 2011 гг.;
- Кодекс NSCP, том 1-Здания и том 2-Мосты, 5-е издание-2001 г., 6-е издание-2010 г., Ассоциация инженеров-строителей Филиппин;
- Справочник по проектированию ACI -ACI 318-2004;
- Детальное руководство ACI 2004;
- Руководство ACI по бетонным работам 2005 и 2008 гг.;
- РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ CRSI, 10-е издание, 2008 г.;
- Дизайн бетонных конструкций Артура Х.Нильсон, 12-е издание — 1997 г., 13-е издание, 14-е издание — 2008 г.;
- Проект железобетона Джека К. МакКормака, 3-е издание, 1993 г., 5-е издание, 2005 г .; 7-е издание;
- Железобетон, механика и дизайн, Уайт и Макгрегор, 6-е издание, 2012 г.,
- Основы железобетона, Фил М. Фергюсон, Джон Э. Брин, Джеймс О. Джирса, 5-е издание — 1988 г .;
- Справочник по проектированию и строительству зданий, Фредерик С. Мерритт, Джонатан Т. Рикеттс, 6-е издание, 2002 г., международное издание McGraw-Hill.
справочники # 1 |
RC Книги # 2 |
RC книги # 3 |
Влияние размера балки и толщины углепластика М. Джайсвал, Г. Д. Рамтеккар :: SSRN
Международный журнал гражданского строительства и технологий, 8 (6, стр. 507–516, 2017
10 страниц Опубликовано: 7 апр 2020
См. все статьи M. JaiswalАссистент-профессор, Департамент гражданского строительства, NIT Raipur, Индия
Профессор, Департамент гражданского строительства, NIT Raipur, Индия
Дата написания: 2017
Аннотация
Эта статья представляет собой попытку смоделировать железобетонные балки, усиленные углепластиком, с использованием программного пакета ANSYS для достижения экспериментальных результатов, которые были достигнуты разными исследователями с одинаковыми целевыми параметрами.Первый параметр предназначен для проверки влияния размера балки, т. е. эффективного пролета, который был изменен таким образом, что отношение эффективного пролета к эффективной глубине остается постоянным. Вторым параметром является толщина углепластика, наблюдаемая по отношению к степени усиления. Экспериментальное исследование, проведенное Maalej et al. берется в качестве эталона для параметров моделирования в этой статье. Результаты, полученные для всех пучков, сравниваются с соответствующими моделями.
Ключевые слова: Моделирование железобетонных конструкций, углепластик, отслоение, разрушение при изгибе, толщина стеклопластика
Рекомендуемое цитирование: Рекомендуемая ссылка
Джайсвал, М.и Рамтеккар, Г.Д., Моделирование балок из армированного углеродным волокном полимера (CFRP), усиленного железобетоном (RC): влияние размера балки и толщины CFRP (2017). Международный журнал гражданского строительства и технологий, 8(6, стр. 507–516, 2017 г., доступно на SSRN: https://ssrn.com/abstract=3553234)Бетонные и стальные конструкционные балки
НЕОПОРНЫЕ ПРОЛЕТЫ ДО 6,5 И 8,5 МЕТРОВ
6-СТУПЕНЧАТАЯ СИСТЕМА НАТЯЖЕНИЯ
НАЖМИТЕ НА график выше, чтобы просмотреть его в большем размере. Графики следует использовать только в качестве ориентира. Возможны несколько комбинаций марок бетона и стали. Дополнительную информацию можно получить у наших инженеров по запросу.
Ключевые преимущества
- Экономичный
- Высокое качество
- Удобно
- Быстрая установка
- Сухой монтаж
- Без опалубки
- Пролеты до 8,5 м
- Без подпорки
- Домашний, коммерческий и промышленный
- Адаптируется к требованиям инженеров
Предварительно напряженные конструкционные перемычки
Обычные перемычки ошибочно принимают за конструкционные балки, но на самом деле они обладают очень небольшой прочностью.Разработанная только как временная опалубка для помощи строителям в кладке кирпича, она в сочетании с кирпичной кладкой образует балку. Без кирпичной кладки нельзя ожидать, что он будет действовать как балка, поэтому он помещается над проемом, подпирается, и после того, как новая кирпичная кладка схватится, подпорки удаляются.
Компания BASS BEAMS разработала специальную перемычку, которая структурно представляет собой балку и не нуждается в подпорках. Над этими гигантскими перемычками можно замуровать проемы до 8 м, в то время как обычные перемычки обычно ограничиваются 3 м.
Железобетонные балки
Конструкционные железобетонные балки
Дополнительная прочность может быть обеспечена сборными балками индивидуальной конструкции. Обычные железобетонные балки с использованием Y-образных стержней и хомутов могут быть изготовлены на заказ в соответствии с проектом и спецификацией инженеров в дополнение к размерам на складе, как показано на графике. Они поставляются с завода, доставляются и монтируются на месте вместе с плитой Bass Beams или с завода по отдельному заказу.
График Кривая № | Тип | В мм | Г мм | Основной Сталь № мм | Масса кг/м | Сервисный Момент кНм | |
---|---|---|---|---|---|---|---|
1 | 1645 Перемычка | 95 | 160 | 4 | 5 | 40 | 7 |
2 | 2547 Перемычка | 100 | 250 | 4 | 5 | 60 | 15 |
3 | 200 х 200 х 2Y16 | 200 | 200 | 2 | 16 | 100 | 20 |
4 | 200 х 300 х 2Y16 | 200 | 300 | 2 | 16 | 150 | 34 |
5 | 300 х 300 х 2Y20 | 200 | 300 | 2 | 20 | 150 | 50 |
6 | 300 х 300 х 3Y20 | 300 | 300 | 3 | 20 | 220 | 78 |
7 | 200 х 400 х 3Y20 | 200 | 400 | 3 | 20 | 200 | 100 |
7 | 300 х 400 х 3Y20 | 300 | 400 | 3 | 20 | 300 | 110 |
8 | 200 х 500 х 3Y20 | 200 | 500 | 3 | 20 | 250 | 135 |
8 | 300 х 500 х 3Y20 | 300 | 500 | 3 | 20 | 360 | 145 |
9 | 200 х 600 х 3Y20 | 200 | 600 | 3 | 20 | 300 | 180 |
9 | 300 х 600 х 3Y20 | 300 | 600 | 3 | 20 | 430 | 180 |
Балки из конструкционной стали
Для сложных применений, где бетонные балки не подходят, стальные балки, такие как угловые, двутавровые и швеллерные, могут быть получены в соответствии со спецификациями инженеров. Т-образные безопорные плиты и плоские софиты Bass Beams легко адаптируются для использования в сочетании с двутавровыми балками из конструкционной стали в качестве опорных балок/перемычек.
Расчет железобетонных балок в соответствии с ACI 318-05 | Инженерыdaily
Железобетон состоит из двух материалов: бетона и арматурной стали. Бетон состоит из пяти частей:
- Воздух
- Вода
- Цемент, пять основных типов по ASTM
- Песок, мелкий заполнитель
- Гравий, рядовой заполнитель
Арматурная сталь имеет следующие обозначения, типы, марки, прочность и доступные размеры.Как видно из приведенной выше таблицы, A615, класс 60 и A706, класс 60 охватывают все размеры.
Распределение напряжения может быть прямоугольным, параболическим, трапециевидным и т. д. Вот два распределения напряжения, параболическое (b) и прямоугольное (c):
Мы используем фигуру с, прямоугольную. Код ACI говорит, что для бетонов с fc’>4000 фунтов на квадратный дюйм β можно определить по следующей формуле:
Это таблица для вышеуказанной формулы (ACI 10.2.7.3):
Код ACI говорит, что расчетное значение должно быть больше или равно требуемому значению.
В формуле ρ — отношение стали, As/bd. Балки считаются находящимися под тремя видами контроля:
- Контроль сжатия, εt <0,002
- Переход, 0,002<εt<0,005
- Контроль натяжения, εt>0,005
Мы используем коэффициент снижения прочности для учета многих неопределенностей в конструкции. Для балок с регулируемым натяжением мы используем коэффициент снижения прочности (φ) равный 0,90.
ACI (10.5.1) определяет минимальное количество армирования по следующим двум формулам:
Примечание. Если в коде указан минимум и приведены две или более формул, мы используем формулу, дающую максимум.Например, если одна формула дает 16 кв. дюймов, а другая формула дает 18 кв. дюймов, то минимальное значение будет 18 кв. дюймов. Кроме того, bw — это ширина луча. В стандартеACI (10.2.3) указано, что максимальная полезная деформация при предельном сжатии бетона должна приниматься равной 0,003. Другими словами, εc=0,003.
В обычных условиях желательно проектировать балки с соотношением стали (ρ) между ρ min и ρ max.
Коэффициенты нагрузки — это числа, используемые для увеличения расчетных нагрузок, приложенных к конструкции.Нагрузки увеличиваются для учета неопределенностей, связанных с оценкой величины нагрузок. Насколько хорошо вы можете оценить нагрузки на пол, на котором вы сейчас находитесь? В разделах 9. 2 указана требуемая прочность на основе коэффициентов нагрузки и сочетаний нагрузок:
D = постоянные нагрузки, F = вес и давление жидкостей, T = температура, ползучесть, усадка и дифференциальная осадка, L = временные нагрузки, H = вес и давление грунта, вода в грунте или других материалов, Lr = временные нагрузки на крышу, S = снеговые нагрузки, R = дождевые нагрузки, W = ветровые нагрузки и E = сейсмические нагрузки.
В разделе 9 приведена следующая таблица минимальной глубины балок:
В разделе 7.7.1 кодекса указывается количество покрытия для усиления. Покрытие — это расстояние от края арматурного стержня до поверхности бетонной балки. Для балок с первичной арматурой, связями, скобами и спиралями он составляет 1 ½ дюйма, когда бетон не подвергается воздействию погодных условий или не контактирует с землей.
В разделе 7.6 кодекса указано, что минимальное расстояние в свету между параллельными стержнями в слое должно составлять db или 1 дюйм, в зависимости от того, что больше. Помните, когда код указывает минимум и дает вам два или более элементов, вы используете большее из значений. Как правило, для балок длиной 20–25 футов отношение d к b составляет 1,5 к 2. Для более длинных балок отношение глубины к ширине может достигать 3–4. Размеры балки выбираются в целых дюймах. Ширина обычно кратна 2 или 3. Балки, вероятно, должны быть не менее 12 дюймов в ширину, чтобы сталь и ваши руки были в форме. Для обычной ситуации используйте бруски размером № 11 и меньше, если это возможно.Редко вы будете использовать стержни № 14 или № 18.
.
