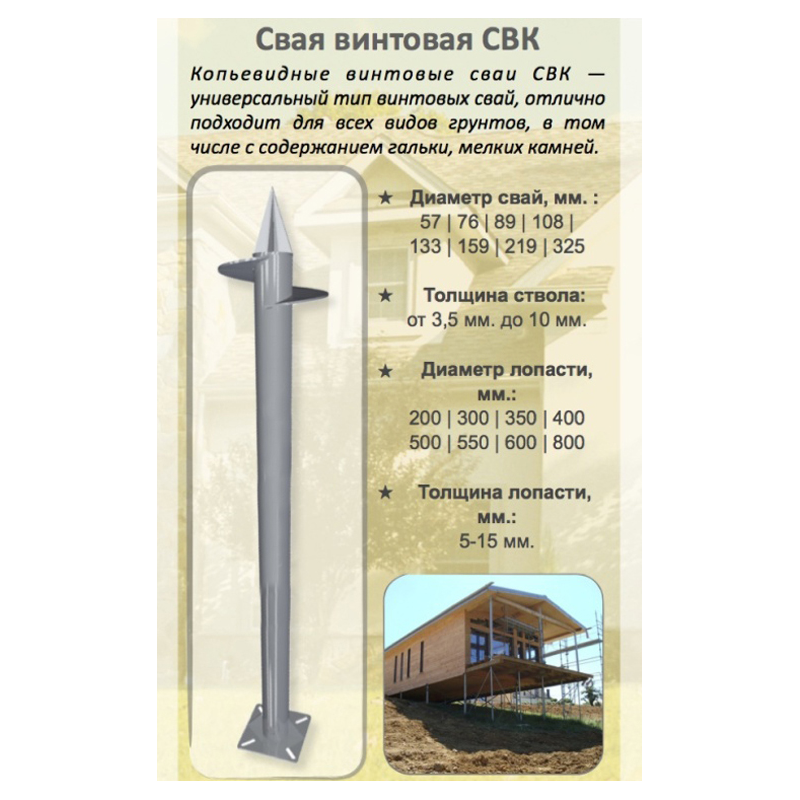

Свая винтовая-57

Диаметр ствола: 57 мм
Толщина ствола: 3,0 мм
Вес ствола: от 11 до 34 кг
Толщина лопасти: 4 мм
Длина сваи: от 1 м до 12 м
Вес оголовка: 2,5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-76

Диаметр ствола: 76 мм
Толщина ствола: 3,0 мм
Вес ствола: от 11 до 34 кг
Толщина лопасти: 4 мм
Длина сваи: от 1 м до 12 м
Вес оголовка: 2,5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-89

Диаметр ствола: 89 мм
Толщина ствола: 3,5 мм
Вес ствола: от 15 до 47 кг
Толщина лопасти: 4 мм
Длина сваи: от 1 м до 12 м
Вес оголовка: 2,5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-102

Диаметр ствола: 102 мм
Толщина ствола: 6,5 мм
Вес ствола: от 21 до 60 кг
Толщина лопасти: 5 мм
Длина сваи: от 1 м до 12 м

Вес оголовка: 2,5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-108

Диаметр ствола: 108 мм
Толщина ствола: 4 мм
Вес ствола: от 21 до 60 кг
Толщина лопасти: 5 мм
Длина сваи: от 1 м до 12 м
Вес оголовка: 2,5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-133

Диаметр ствола: 133 мм
Толщина ствола: 4,5 мм
Вес ствола: от 25 до 81 кг
Толщина лопасти: 6 мм
Длина сваи: от 1 м до 12 м
Вес оголовка: 5 кг
Размер оголовка: 200 мм
Толщина площадки: 4 мм

Подробнее Свая винтовая-159

Диаметр ствола: 159 мм
Толщина ствола: 5-8 мм
Диаметр лопасти: 350-500
Толщина лопасти: 5-8 мм
Длина сваи: от 1 м до 12 м

Подробнее Свая винтовая-219

Диаметр ствола: 219 мм
Толщина ствола: 6-10 мм
Диаметр лопасти: 400-500
Толщина лопасти: 6-10 мм
Длина сваи: от 1 м до 12 м

Подробнее Свая винтовая-325

Диаметр ствола: 325 мм
Толщина ствола: 6-10 мм
Диаметр лопасти: 500-850
Толщина лопасти: 6-10 мм
Длина сваи: от 1 м до 12 м

Подробнее Свая винтовая-57 Свая винтовая-76 Свая винтовая-89 Свая винтовая-102 Свая винтовая-108 Свая винтовая-133 Свая винтовая-159 Свая винтовая-219 Свая винтовая-325

Сертификаты соответствия

Сравните винтовые сваи

Как выбрать строительную компанию?

Выбрать

Фундамент для:

Виды и размеры винтовых свай

Дата: 03-03-2015Просмотров: 1699Рейтинг: 37

Винтовые сваи используются в строительстве уже почти 200 лет и за это время доказали свою надежность, прочность и долговечность. Они идеально подходят для сооружения фундамента на участках со сложным грунтом. Казалось бы, технология завинчивания допускает применение винтовых свай в любых случаях, но на самом деле это утверждение спорное.

Схема устройства винтовой сваи.

Не стоит забывать, что материал, из которого они изготавливаются (металл), подвержен коррозии, поэтому не желательно допускать использования такого вида фундамента в почвах с повышенным уровнем кислотности (pH менее 5,5), высоким содержанием органических компонентов, удельной электропроводностью менее 1000 Ом. Технология завинчивания подразумевает, что необходимо применять специальный монтажный ключ. Перед началом работ обязательно следует сделать чертеж или план будущего фундамента с указанием точного места расположения всех опор.

Иногда винтовые сваи используются не как самостоятельный вид фундамента, а для укрепления ленточного фундамента. В таких случаях они устанавливаются по углам строения. Технология установки такая же: для завинчивания используется ключ.

Винтовая свая состоит из 2-х частей: стального столба и лопасти. Ко всем частям предъявляются определенные требования: к материалам, конструкции, размерам. Впоследствии на стальной столб, вернее на его надземную часть, крепится оголовок, который будет соединен с основанием дома.

Конструкция (чертеж)

Винтовые сваи для строительства фундаментов.

Винтовые сваи могут отличаться по диаметру, длине, способу изготовления.

Лопасти также бывают разного диаметра и толщины. В зависимости от этих технических характеристик может меняться расчет и чертеж свайного фундамента. Диаметр трубы варьируется в диапазоне от 57 до 159 мм.

В зависимости от типа грунта и массы строения в строительстве применяются конструкции диаметром от 200 мм до 1600 мм, а также длиной 1650-9000 мм. Толщина металла, из которого сделана свая и лопасти, не должна быть меньше 4 мм. Сваи разного диаметра и длины имеют различный вес, который необходимо учитывать при проектировании объекта строительства.

Таблица размеры.

Чаще всего для фундамента жилого дома рекомендуют использовать винтовые сваи со следующими параметрами: ф 108х2500 мм; а для строительства бани, веранды, навеса — с параметрами: ф 76х1500 мм или ф 89х2000 мм. Для строительства заборов используют трубы диаметром 54-108 мм и толщиной стенок 2-8 мм. Универсальный вариант для большинства строений — диаметром 108 мм.

При выборе длинны учтите тот факт, что обрезать излишне длинную сваю проще, чем нарастить слишком короткую.

Количество таких конструкций зависит от размера строения и его веса, однако шаг фиксации должен составлять не менее 2 м и не более 3 м.

Несущая способность винтовой сваизависит от ее длины и диаметра лопасти. В соответствии с СП 24.13330.2011 «Свайные фундаменты», если длина — 2,5 м, диаметр ствола — 108 мм, толщина стенки ствола — 4 мм, диаметр лопасти — 300 мм и толщина лопасти — 5 мм, то рабочая нагрузка на винтовую сваю будет не менее 5 т. Ее конструкция позволяет выдерживать вертикальную нагрузку от 1 до 30 т.

Вернуться к оглавлению

Схема монтажа винтовой сваи.

На определенном этапе вращать ключ будут несколько человек. По мере углубления ключ, а именно его крестовину, необходимо приподнимать вверх. Сваи завинчиваются на глубину не менее 1,5 м.

При строительстве одного объекта могут применяться сваи разных размеров, например, при строительстве на склонах.

Глубина завинчивания, даже на одном и том же участке, может быть разной и зависит от типа грунта и однородности его структуры. Технология предусматривает, что после установки сваи следует подрезать таким образом, чтобы над землей оставалось 50 см.

Ни в коем случае нельзя вывинчивать опоры для равнения наземной части, это может привести к их проседанию впоследствии.Стойки устанавливаются в ровный грунт без специально подготовленных углублений.

После завинчивания полость трубы цементируют, при этом цемент должен быть марки не менее М300 (лучше М500) .Это обеспечит фундаменту дополнительную прочность. Далее приваривают оголовок, и можно приступать к монтажу обвязки, стальной или деревянной, как предусматривает чертеж.

За последние годы в малоэтажном строительстве стали использовать фундамент на винтовых сваях.Различные виды винтовых свай отлично себя показали, и сегодня их используют очень часто. Эта конструкция отличается высокой надежностью, отличными характеристиками.

И это не все преимущества таких оснований.В строительстве промышленных объектов эта технология применяется еще с 19 века.В индивидуальном строительстве применять сваи стали лишь около 15-20 лет назад. Многие до сих пор настороженно относятся к опорам этого типа.

Многих людей волнует срок службы такого основания, надежность системы, а еще возможности по отделке.

Когда актуальны такие основания

Если строительная площадка отличается высоким уровнем грунтовых вод, если в зимнее время почва начинает пучиниться, тогда свайный фундамент это то, что нужно. В холодное время почвы могут подниматься. Если же усилие на опоры ниже, чем сила подъема почвы, тогда основание еще поднимется.

Весной этот грунт осядет, что приводит к проседанию здания. Эти процессы редко проходят относительно равномерно, поэтому могут образовываться трещины. Стоит учесть, что монтаж основания ниже уровня промерзания грунтов не защитит здание от пучения грунтов.

Варианты свай

Решить эту проблему можно лишь при помощи свайной технологии. Сегодня существуют разные сваи. Их применяют на участках, где грунт не обладает плотностью, на торфяных площадках, а еще там, где грунт промерзает достаточно глубоко.

Что такое винтовая опора

Это труба, чаще стальная. Она с одной стороны оснащается острым наконечником и лопастью в форме спирали.

Это такой большой саморез для грунта. Эта лопасть позволяет значительно снизить давление на грунт, а также позволяет исключить выдергивание сваи в период пучения почвы. Так, шнек или же винтовой наконечник – это основной элемент, которым и определяется надежность таких оснований.

При строительстве малоэтажных частных домов применяют сваи размером 108 мм/300 мм, где первая цифра — это диаметр ствола, а вторая – размер лопасти. Такая металлическая опора может иметь несущую способность от 2 до 9 тонн при условиях подходящего грунта.

Нужно сказать, что фундамент с применением такой технологии отлично удерживается в любом грунте и очень эффективно оберегает постройку от малейших деформаций. Особое расположение и конструкция лопасти позволяет этой опоре очень активно выдерживать различные процессы.

Винтовая опора

Лопасть работает так, что при монтаже почва не рыхлится, а еще более уплотняется. В конце монтажа основания происходит скрепление посредством древесины либо бетона.

Популярность этой технологии оправдана. Уже многие смогли оценить все преимущества такого фундамента. А под разный грунт существует своя опора.

Какие бывают сваи

Различают несколько видов этих изделий. Это:

литые изделия;сварные сваи.

Сварная опора — это труба диаметром от 57 до 325 мм или более. С одной стороны – острый конус и лопасть.

Сталь имеет свойство коррозировать, поэтому изделие покрыто защитными составами. Непосредственно лопасть и сам конус производятся при помощи резки с применением плазменной технологии. Эти детали отличаются точностью изготовления и качеством обработки.

Есть и более крупные опоры. Их используют преимущественно на промышленных объектах. Для частного строительства популярен размер 108 мм.

В свою очередь классификация винтовых свай предусматривает несколько типов сварных изделий:

Сваи винтовые

Литое изделие используют в стандартном размере — 108 мм.

Данная опора имеет значительную степень прочности. Цены на такие опоры значительно выше, чем на сварные, однако эти разновидности винтовых свай имеют множество достоинств. Это необыкновенная прочность, опоры изготовлены из стали, более надежны.

Литые изделия тоже делятся на типы:

для монтажа на талых почвах или же обводненных;для почв в состоянии вечной мерзлоты;для частного малоэтажного строительства.

Что лучше: литая либо сварная опора?

Сварные основания препятствуют опрокидыванию или же выдергиванию основания. Они применимы для тех построек, где основание испытывает особенно значительные нагрузки по горизонтали.

Литые опоры предназначены для тех же целей, что и сварные. Однако, литая деталь выдерживает значительно больше нагрузки. Их применяют на наиболее ответственных объектах.

Эта конструкция выполнена с максимальной точностью, что увеличивает надежность и эффективность изделия. В то время как сварная опора не подходит для сложных почв, литое изделие не боится ни камней, ни мусора. Ничто не способно повредить литую лопасть и наконечник.

Монтаж свай

Так, сравнение винтовых свай показывает, что оба вида одинаково хороши.

В случае со строительством коттеджных домов можно применять и тот и другой вид. Но если необходимо соорудить нечто серьезное, инженерное – тогда стоит отдать предпочтение литой свае. Возможно, при монтаже фундамента на литых опорах и потребуется приложить большее усилие, но это не недостаток, а, скорее, плюс.

Плюсы и минусы

Среди плюсов можно выделить высокую скорость монтажа и возведения базовой части постройки. Такое основание максимально устойчиво к различным зимним движениям почв.

Такие системы можно смело применять даже на самых сложных рельефах и даже на насыпном грунте. Сваи изготавливают на заводе в промышленных масштабах, так что фундамент на них обойдется не слишком дорого. Работы по укладке такой системы можно полностью выполнить за пару дней.

В отличие от довольно популярных ленточных основ, эти основания можно любое время модернизировать, например, для создания пристройки. Винтовые сваи это — отличная вентиляция подпольного пространства.

С ленточной конструкцией это исключается. Такой тип системы предоставляет удобный доступ снаружи, что облегчает ремонт и обслуживание. Монтаж можно производить даже зимой – сваю очень легко вкрутить.

Также кроме достоинств есть и недостатки. Это более низкий, в сравнении с бетонными опорами, ресурс.

Это можно объяснить повышенным воздействием коррозии во влажных почвах. Еще срок службы сильно зависит от марок сплава и толщины трубы. Качество сварных швов имеет высокое влияние на общий ресурс.

Сваи оправданы лишь при наличии у производителя документации, которая может подтвердить качество продукции. Это могут быть различные сертификаты, паспорта, акты испытаний. Кроме этого, к недостаткам можно отнести возможное уменьшение срока эксплуатации из-за неправильного использования изделия.

Так, нельзя применять изделия в качестве заземления. Если через эту стальную трубу пойдет электричество, тогда это усилит коррозию. Первым делом повредятся сварные швы.

В целом, ресурса должно хватить надолго.

Одно из старейших сооружений – причал, был создан на основе такой же технологии. Он стоял более 150 лет. Его демонтировали из-за того, что упал уровень воды.

Но, если соблюдать технологию и все правила использования, такие основания являются одними из лучших и долговечных для коттеджа, дачи или частного небольшого дома.

Монтажные работы

Работа по монтажу предполагает наличие специальной техники. Однако, можно обойтись и без нее. Также перед началом работ нужно выполнить токосъему и разметку.

Далее, все работы сводятся к вкручиванию этих изделий в грунт. Затем металлические трубы обрезаются под необходимый уровень. Далее – остается только забетонировать стволы и установить ростверк или оголовки.

Если диаметр детали составляет до 300 мм, а длина ее не более 3 метров, то ее вполне реально установить вручную.

Для этого нужно провести расчистку площадки. Чтобы работать вручную, для начала следует организовать лунки под размер диаметра ствола в полметра глубиной. Большая глубина не требуется.

Для установки стандартной детали потребуется два человека и лом или кусок арматуры.

Вначале нужно вставить лом в отверстие в верхней части. Затем, следует проверить уровень, чтобы изделие стояло вертикально ровно. И теперь осталось только вкрутить деталь по часовой стрелке.

Эта технология предусматривает много труда, но и изделия должно быть высококачественные. Плохо сваренная опора не сможет быть установлена максимально точно. Также не стоит завинчивать опоры на одну глубину.

После установки следует обрезать детали по уровню и залить их бетоном. Это позволит увеличить прочность и надежность, а еще защитить от коррозии полость ствола. Для труб со стенкой в 4 мм выполнять бетонирование очень рекомендуется.

Характеристики винтовых свай

Винтовые сваи имеют различные характеристики. Их не так много: из важнейших следует выделить длину, диаметр сечения и массу элемента. Также для применения в строительстве важно знать свойства материала, который служит сырьем для изготовления конкретной марки свай, и ряд дополнительных параметров.

Технология использования винтовых свай в строительстве имеет историю в несколько столетий. За этот период изделия доказали свою практическую ценность и заслужили повсеместное применение для возведения зданий и сооружений различных характеристик и назначения.

Размеры винтовых свай отличаются большим разнообразием, но все они разработаны с учетом практической ценности и оптимального применения в строительстве.

Вес, масса и размеры винтовых свай

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Длина сваи, мДиаметр сваи, мм577689108133159165011 кг.12 кг.14 кг.22 кг.27 кг.38 кг.180011 кг.13 кг.15 кг.23 кг.29 кг.41 кг.200012 кг.14 кг.17 кг.25 кг.31 кг.45 кг.250014 кг.17 кг.20 кг.30 кг.38 кг.55 кг.300016 кг.19 кг.23 кг.35 кг.44 кг.64 кг.350018 кг.22 кг.26 кг.40 кг.51 кг.74 кг.400020 кг.25 кг.29 кг.45 кг.57 кг.83 кг.450022 кг.27 кг.32 кг.50 кг.63 кг.93 кг.500024 кг.30 кг.36 кг.55 кг.70 кг.102 кг.550026 кг.33 кг.39 кг.60 кг.76 кг.112 кг.600028 кг.36 кг.42 кг.65 кг.84 кг. 121 кг.650030 кг.39 кг.45 кг.70 кг.90 кг.131 кг.700032 кг.42 кг.48 кг.75 кг.97 кг.140 кг.750034 кг.45 кг.51 кг.80 кг.103 кг.150 кг.800036 кг.48 кг.54 кг.85 кг.110 кг.159 кг.850038 кг.51 кг.57 кг.90 кг.116 кг.169 кг.900040 кг.53 кг.60 кг.95 кг.124 кг.178 кг.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра.

Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

к оглавлению ↑

Винтовые сваи: связь размеров и допустимой нагрузки

При организации строительства следует тщательно подойти к разработке проекта – так вы получите отличный результат и сократите не только расходы и время производства работ, но и риски деформаций конструкции со временем.

Размеры сваи обеспечивают определенный показатель нагрузки, которую они способны выдержать.

При расчете свай требуется знать все конструктивные элементы и параметры каждой части строения. Архитектор анализирует материалы, используемые в строительстве, конструкцию здания, показатели нагрузки на основание и многое другое. Только после тщательного расчета можно определить лучшим тип сваи, без лишних трат и с достаточной прочностью.

При расчете свай закладывается некоторый процент «для запаса прочности» — это обязательно и описывается в проекте.

к оглавлению ↑

Какой диаметр свай выбрать

Сваи винтовые большого диаметра гарантируют высокую прочность, но при строительстве малого здания не смысла тратить деньги на нереализуемый потенциал. Поэтому к выбору сваи следует подходить внимательно и учитывать многие факторы.

Диаметр винтовых свай

При расчете длины сваи важно знать уровень залегания грунтовых вод. Если участок заболочен, или имеет рыхлый грунт, то определяется глубина закладывания сваи таким образом, чтобы опора испытывала воздействие грунта на определенном протяжении ствола – так обеспечивается вертикальное положение сваи.

Несущая способность винтовых свай:

Пластичность для глиныРасчетноесопротивлениегрунта(кг/см2)Несущая способность винтовой сваи 89×300 (т)при глубине залегания лопасти (м)1,5 м2,0 м2,5 м3,0 мГлинаПолутвердая64,75,466,7Тугопластичная54,24,95,66,3Мягкопластичная43,74,455,8Супеси иСуглинкиПолутвердая5,54,45,15,86,5Тугопластичная4,53,94,65,35Мягкопластичная3,53,54,24,85,5ЛёссМягкопластичная12,22,93,64,3ПескиСредние1599,710,411,1Мелкие85,66,377,7Пылеватые54,24,95,66,3

Выбор диаметра опоры гарантирует прочность всей конструкции. Рассчитать его невозможно без тщательного анализа и сбора данных относительно конкретного объекта. Только так достигается оптимальное сочетание затрат и качества полученного результата.

Процесс закладки свай осуществляется с соблюдением технических норм проведения работ. От исполнителя требуется обеспечить сохранность сваи, ее вертикальность и выход на установленную глубину.

По подбору диаметра можно дать следующие рекомендации:

сваи диаметром 57 мм рекомендуется использовать для фундамента под легкий забор из штакетника, сетки-рабицы и других подобных материалов;винтовые сваи 76 мм подойдут для более тяжелого забора из профнастила, а также их можно использовать для лёгких сооружений: беседки, террасы или т.п.;сваи диаметром 89 мм лучше использовать при обустройстве бани, постройке хозблока, ну и возможно тяжелого деревянного забора;если же Вы планируете строить деревянный дом или домик для дачи, а может быть пирс для лодки, то смотрите в сторону свай диаметром как минимум 108 мм

Все характеристики винтовых свай для конкретного объекта закладываются в проекте. Им нужно неукоснительно следовать – любое отклонение дополнительно согласовывается с проектировщиками. Расчет параметров свай представляет собой комплексные математические расчеты, поэтому архитектор обязан делать их точно и внимательно.

к оглавлению ↑

Какую длину свай выбрать

Отдельно следует отметить, что план фундамента также определяет требования к сваям. Здесь может быть предусмотрено несколько рядов свай, или неравномерное распределение нагрузки – в таких случаях применяются опоры различного размера.

Длина винтовых свай

Винтовые сваи разной длины обладают различными характеристиками и закладываются только после расчета и утверждения архитектором. Нет нужды делать длинные прутья, если это не принципиально для проекта.

Общие рекомендации по выбору длины винтовой сваи:

РегионДлина сваи (Глубина залегания плотного грунта + Глубина промерзания грунта + Высота цоколя + Участок расположения монтажного отверстия)Центральный регион (Москва, Пенза, Санкт-Петербург и т. д.)0,2 + 1,8(твёрдый слой почвы) + 0,5 + 0,1 = 2,6 м (2600 мм)Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.

д.)0,2 + 1,8(твёрдый слой почвы и глубина промерзания) + 0,5 + 0,1 = 2,6 м (2600 мм)Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Омск, Новосибирск, Томск, Тюмень и т. д.)0,2 + 2,3(глубина промерзания) + 0,5 + 0,1 = 3,1 м (3100 мм)Восточная Сибирь (Иркутск и т. д.)0,2 + 2,8(глубина промерзания) + 0,5 + 0,1 = 3,6 м (3600 мм)

Длина сваи зависит от грунтов

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Свайный фундамент

Низкая несущая способность или водонасыщенность грунта являются одной из самых главных проблем, возникающих при строительстве любого здания. Слабые почвы не могут выдержать массы постройки, в результате чего оно начинает неизбежно проседать.

Если проседание происходит неравномерно, это неизбежно приводит к деформации и последующему разрушению здания. То же самое может произойти и при выдавливании фундамента силами сезонного пучения. Избежать подобных неприятностей позволяет свайный фундамент, разработанный для возведения построек на просадочных грунтах.

Содержание

Свайные технологииРазмеры опор

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых центров. Главными «показаниями» к применению данной технологии служат:

Жилой дом на свайных опорах

По методу своего заглубления свайные стойки могут быть:

Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору.

Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

При этом для вращения опор вполне хватит мускульной силы 2 человек и прочного рычага, сделанного из трубы или толстой арматуры: свая заходит в землю, как штопор, врезаясь в грунт спиралевидным наконечником.

Конструкция винтовой опоры

Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Размеры опор

Изготовление винтовых свай в заводских условиях регламентируется положениями ГОСТа, созданными на основании многочисленных лабораторных испытаний, расчётов и практических наблюдений. Прежде всего, нормативами определяются марки стали, допустимые для производства опор, их длина и диаметр. От этих параметров полностью зависят долговечность их эксплуатации и несущая способность.

Стандартными размерами винтовых свай, согласно ГОСТ, являются:

Диаметр

По длине они могут быть от 1,6 до 12 м.

Технические характеристики

Ключевым параметром для определения несущих способностей служат размеры винтовых свай, прежде всего, их диаметр.

Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Таким образом, диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания. Зная несущую способность винтовых свай, архитектор-проектировщик сможет вычислить минимально допустимое сечение опоры и расстояние между ними.

При расчёте несущих способностей того или иного вида сваи следует принимать во внимание также характеристики грунта. Чем слабее показатель прочности слагающей его породы, тем меньше допустимая нагрузка на сваю.

Типы свайных опор

57-мм

Принимаемая за среднюю величину несущая способность винтовых свай такого типа составляет 0,8 т. Подобные опоры широко используются для возведения деревянных, каркасных и прочих облегчённых малоэтажных строений на просадочных и пучинистых грунтах.

Также 57-мм сваи могут применяться при необходимости возвести постройку на участке, имеющем значительный уклон. Как правило, заглубление стоек подобного диаметра производится вручную при помощи рычага-сваекрута.

89-мм

Винтовые сваи подобного диаметра могут выдерживать, при условии установки на прочном грунте, до полутора тонн внешних нагрузок. Область применения опор такого сечения – бревенчатые, брусовые или газобетонные строения в 1 – 2 этажа, возводимые на насыпных грунтах, болотистых почвах или на участках с высоким уровнем грунтовых вод. Процесс заглубления происходит, в зависимости от прочности грунта, либо вручную, либо с применением техники.

108-мм

Несущие способности 108-мм винтовых свай достигают 3 – 3,5 т.

Благодаря этому они могут воспринимать гораздо большие нагрузки: на подобном фундаменте можно строить одноэтажные кирпичные или железобетонные строения, ангары с металлическими каркасами, складские помещения и т. д. Монтировать такие фундаментные конструкции без использования специализированной техники весьма затруднительно, особенно, если глубина опускания составляет 5-10 метров.

Винтовые стойки различного диаметра

133-мм

Данный тип свай обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона. Заглубление опор, имеющих такой диаметр, на сколько-нибудь значительную глубину без спецтехники невозможно из-за большой массы сваи и увеличенной силы сопротивления грунта.

На видео показано, как можно самостоятельно с применением подручных материалов и инструментов сделать лёгкие винтовые сваи для забора. Впрочем, опоры подобной конструкции вполне подойдут и для строительства лёгких хозяйственных построек: бани, сарая и гаража.С помощью винтовых свай можно создать недорогое и, главное, прочное и долговечное основание для малоэтажной постройки практически любого типа. Необходимо лишь правильно произвести вычисления общего веса будущего строения и в соответствии с этим правильно выбрать тип опоры.

Источники:

moifundament.ru
nafundamente.ru
stroykarecept.ru
kakfundament.ru

Как выбрать диаметр винтовых свай

С каждым днем винтовые сваи в качестве различных опор набирают все большую популярность. Обуславливается это их доступностью, надежностью и практичностью. Сегодня винтовые сваи используют практически для всех типов строений и сооружений – от заборов на винтовых сваях до капитальных домов для постоянного проживания.

Купить винтовые сваи в нашей компании можно любого типоразмера. Собственное производство позволяет давать 100% гарантию качества на выпускаемую продукцию. Защитное покрытие эмали на эпоксидной основе позволяет предотвратить преждевременную коррозию, что увеличит срок эксплуатации сваи на несколько десятилетий.

Перед строительством фундамента важно правильно выбрать диаметр и длину сваи. Для этого наши специалисты в согласованные сроки проводят пробное завинчивание непосредственно на месте установки фундамента и рекомендуют длину и оптимальные параметры винтовых свай.

Несущую способность винтовых свай обеспечивают такие параметры, как диаметр и толщина лопасти винтовой опоры, на горизонтальную стабильность сваи влияет диаметр и толщина ствола.

Например, для строительства забора из сетки «рабицы», сетки GITTER, или сварных секций, а также сооружений с нагрузкой на каждую опору до 800 кг (например, теплицы, мостики, ступени, беседки, качели и т.д.) подойдут сваи диаметром 57мм с лопастью диаметром 180мм. Эти сваи достаточно просто установить самостоятельно с помощью обычного лома и других подручных материалов.

Для строительства сплошного забора (профнастил, металлический штакетник высотой от 1,5 метров) или небольших садовых построек, например, хозблок, туалет, сарай, «курятник» подойдет свая диаметром 76 мм с лопастью диаметром 220мм. Она способна выдерживать вертикальную нагрузку от 1,5 тонн. При установке этих свай требуется определенный опыт и усиленные рычаги.

Для одноэтажных деревянных построек, а также для тяжелых кованых заборов применяются сваи диаметром ствола 89мм с лопастью диаметром 250мм, вертикальная нагрузка от 3 тонн. Чтобы грамотно установить сваи этого типа, лучше обратиться к специалистам нашей компании.

Наиболее часто применяемая в дачном строительстве свая – это винтовая свая диаметром 108 мм со сварной лопастью диаметром 300мм. Их активно применяют для строительства каркасных домов и средней тяжести деревянных домов из бревна или бруса. Каждая опора способна выдерживать нагрузку от 4,5 тонн в зависимости от типа грунта. Для завинчивания этих свай применяются механические системы или ручной труд. Чаще всего установку фундамента на сваях этого типа доверяют нашим специалистам.

Винтовые сваи диаметром 133 мм применяются для возведения домов из бревна большого диаметра, газобетона, на слабых грунтах, промышленных объектах и т. д . Они обеспечат необходимую надежность и непоколебимость дома в течение долгих десятилетий. Свая 133 мм выдерживает нагрузку от 7,0тонн.

Следующие размеры винтовых свай (159-219) в частном строительстве практически не применяются, а используются для возведения промышленных конструкций, зданий и сооружений, например, ангаров, мостов, причалов и т.д. или для специальных условий.

Хотите купить винтовые сваи высокого качества по выгодной цене? Тогда звоните и заказывайте по телефону 8-800-700-61-28! Звонок бесплатный из любого региона России.

Размеры винтовых свай и их оголовки

РАЗМЕРЫ ВИНТОВЫХ СВАЙ:

по диаметру — 57мм, 76мм, 89мм, 102мм, 108мм
по длине – 1.5м, 1.75м, 2м, 2.5м, 3м, 3.5м, 4м

КАК ВЫБРАТЬ нужную сваю?

Надо посчитать вес конструкции (ростверка, стен, крыши и т.п)
Принять во внимание характеристики грунта и рельефа: насыпной, болотистый, суглинок, глина, песок и т. п.
Учесть глубину промерзания в данной местности, обычно это от 1.5м до 2м
Знать несущую нагрузку на одну винтовую сваю.

Наши специалисты помогут вам сделать необходимый расчет винтовых сваи, проконсультировать по всем интересующим Вас вопросам и ценам.

ГДЕ ИСПОЛЬЗУЮТСЯ ВИНТОВЫЕ СВАИ?

Сваи, диаметром 57 применяются для легких конструкций, например, таких как под фонари и легкие заборы,

Свая 76 мм применяются для фундамента террас, больших беседок, тяжелых заборов из профлиста. Также их применяют для легких хозяйственных построек.

Для небольших легких домов, веранд и других пристроек к дому могут использоваться сваи 89 мм. Они же применяются для тяжелых, высоких заборов и в качестве вспомогательных опор в фундаменте дома.

Диаметр 102мм и 108 мм и более применяется для тяжелых и крупных сооружений. В строительстве домов, ангаров, пирсов и в качестве опор ЛЭП.

Для малоэтажного строительства чаще всего используются диаметр сваи 89 мм, 102мм и 108 мм. Диаметр ствола в первую очередь зависит от веса дома. Одна свая 89 мм способна выдержать от 3 до 5 тонн веса, ствол 108 мм рассчитан на 5–7 тонн. Зная максимально допустимую нагрузку на опору, можно возвести легкие сооружения на сваях меньшего диаметра за счет увеличения их количества.

Наши специалисты помогут вам сделать необходимый расчет материалов и проконсультировать по всем интересующим Вас вопросам.

МОНТАЖ ВИНТОВЫХ СВАЙ

Наша компания осуществляет монтаж винтовых свай по низким ценам качественно и быстро.

Если у Вас есть вопросы или Вам нужна консультация нашего специалиста, то позвоните нам по телефону 8(910) 60-22-888 или воспользуйтесь нашей услугой в нижней части на сайте «Оставить заявку прямо сейчас!» или услугой «Заказать товар».

Как выбрать длинну свай для свойно-винтового фундамента

Свайные фундаменты – экономически выгодные опоры для строений. С их помощью строятся здания на грунтах с повышенной влажностью или подвижностью. Для частных домов целесообразнее устанавливать винтовые сваи. Их монтаж не требует большого количества специализированной техники, глубоких строительных познаний и умений.

До установки свайного фундамента специалисты проводят ряд расчетов с целью выяснить, какая длина элементов должна быть для фундамента в конкретной местности.

Порядок расчета показателя

Рассчитывая высоту фундамента на винтовых сваях, учитывают:

Высоту цоколя здания.
Глубину промерзания грунта.
Участок, где расположено монтажное отверстие.
Глубину залегания твердых слоев почвы.
На какой глубине находятся лопасти.

Длина винтовых элементов определяется после учета массы будущего здания и типа почвы.

Как определить тип грунта?

Выкапывают яму, глубиной до 60 см. Если слои грунта характеризуются высокой плотностью, для обустройства фундамента берут сваи не длиннее 2,5 метров.

Если почва данной местности рыхлая, с плавунами, выкопанная яма не достигла твердых словм грунта – длина должна быть не менее 3 – 4 метров.

Как определяется глубина промерзания грунта?

Верхние грунтовые слои пучинистые. В весенне-осенний период вода заполняет поры грунта, при замерзании почва поднимается вверх, увеличиваясь в объеме на 5 -12%. Недостаточно глубоко забитые сваи также будут подниматься, приводя к скорому разрушению строения.

Монтаж винтовых свай производят ниже отметки максимальной глубины промерзания. Для каждого российского региона этот показатель свой.

Глубина размещения лопастей

Лопасти закручивают в плотный грунт. Глубину определяют путем измерения расстояния от верхней кромки до конца острия лопасти.

Высота цоколя

При промерзании или чрезмерном перегреве пучинистая почва выталкивается наверх. К примеру, на сильнопучинистой почве с максимальным промерзанием до 1,5 метра изменения высоты грунта в различные сезоны достигает 20 см. Ставить дом прямо на землю нельзя, необходим достаточно высокий цоколь. Точный показатель рассчитывается, исходя из типа почвы.

Расчет размера труб

Сваи винтовые классифицируются не только по длине, но и по диаметру. Выбирают, исходя из максимального веса будущего здания. В строительстве применяются трубы с диаметром 200 – 1600 мм, длина которых составляет 1,6 – 9 метра.

Важно! При выборе длины стройэлемента стоит помнить, что обрезать лишнюю трубу легче, нежели доточить недостающую!

В зависимости от типа здания выбирают сваи такого размера (диаметр/длина трубы в мм):

108*2600 – для жилых объектов.
76*1600 –для саун и домашних бань.
89*2000 – для навесов, террас, веранд.

Для большинства объектов стройэлементы с диаметром 108 мм считаются универсальными. Одна такая винтовая свая способна выдержать нагрузку 4 – 9 тонн.

Правильный расчет длины свайного фундамента обеспечит длительный срок службы здания, построенного на любой почве, а также убережет строение от сезонной деформации, связанной с пучинистостью почвы.

Виды и размеры винтовых свай

Типы и размеры свайно — винтовых фундаментов

Строительство на сваях всегда использовалось человечеством с давних времен. И если раньше для этого использовали бревна, то с ростом промышленности появились другие материалы, более прочные. Фундамент на винтовых сваях, как отдельная категория фундаментов, появилась в конце 19 века. Но широко ее применять не стали.

Востребованность на этот вид конструкций появилась только в конце 20 века, когда строительство частных домов стала достоянием большого числа людей. Особенно это коснулось России.

Видео

Видео о характеристиках и назначении винтовых свай.

Достоинства и недостатки

Начинать говорить о достоинствах свайно — винтового фундамента надо с позиции простоты проводимого процесса. Ведь для этого не нужна специальная техника, хотя именно с ее помощью монтажный процесс ускоряется до максимума. Ведь, что собой представляет данная разновидность фундаментных конструкций? Это металлическая труба, на конце которой установлен бур. Трубу вкручивают в грунт до необходимой глубины.

После установки всех свай их обвязывают металлическими или деревянными профилями (швеллер, двутавр,брус), которые образуют ростверк здания. На него и укладывают стеновые и напольные конструкции. Здесь нет опалубки, почти нет бетонного раствора, нет длительного времени, которое выделяется на высыхание бетонной смеси. Такой фундамент под дом небольших размеров можно смонтировать за один день.

При этом установку свайно — винтового фундамента своими руками можно провести на любых видах грунтов. Это касается регионов и с болотистой местностью, и вечной мерзлотой, и на участках с подтоплением весной. Но чаще всего его устанавливают на участках с уклоном, где работы по сооружению фундамента из бетона требуют особого подхода, больших финансовых и трудовых затрат. Ведь углублять сваи можно на любое расстояние, все зависит от длины трубы. Поэтому очень удобно выставить их в одной горизонтальной плоскости в независимости от рельефа местности.

И еще несколько преимуществ:

Проводить монтаж можно в любое время года.
Нет необходимости исследовать грунт на уровень пролегания грунтовых вод.
Фундамент для дома из винтовых свай не подвергается негативному воздействию пучения грунта.
Для свайно — винтового фундамента нет надобности выкапывать большой котлован или рыть траншеи, что снижает затраты на его сооружение.
Он не будет тянуть капиллярную влагу из почвы, что гарантированно сохраняет стены дома.
В пространстве между полом и грунтом можно запланировать прокладку коммуникационных сетей.
Срок службы зависит от технических характеристик труб – их толщины, металла и способа защитного нанесения.
Давно подсчитано, что такая конструкция дешевле бетонной на 30 — 40%.

К минусам свайно — винтового фундамента можно отнести некачественное изготовление самих свай. Сегодня их изготавливают и кустарным производством в небольших цехах, где за качество никто не отвечает. Но есть и более серьезные недостатки:

Вкручивать винтовые сваи в каменистую или скальную породу очень сложно, а иногда и просто невозможно. Если принято решение использовать их на таких участках, то приготовьтесь к большим сложностям.
Обязательно обустраивается система водоотведения, что приводит к увеличению бюджета.
Коррозию металла никто не отменял. И хотя винтовые сваи обрабатываются защитными покрытиями, природа делает свое дело. Особенно это относится к участкам с повышенной химической активностью. Поэтому фундаменты СВФ не рекомендуется сооружать вблизи железных дорог, разрабатываемых шахт, высоковольтных линий электропередач.
Полноценный подвал под домом, установленным на винтовые трубы, не получить.

Недостатков свайно винтового фундамента немало. Но если правильно выбрать сваи по техническому назначению, если грамотно провести их монтаж, то можно гарантировать их высокую несущую способность и длительный срок службы.

Этот элемент фундаментной конструкции делится на четыре вида:

С одной лопастью, которая закреплена в нижней части трубы.
С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Типоразмер

В зависимости от нагрузок, которые будет испытывать свайный фундамент, а также в зависимости от состава грунта сваи выбираются по диаметру трубы. Ее размеры варьируются в диапазоне 57 — 133 мм. Понятно, что чем больше этот размер, тем больше лопасти бура. В таблице ниже приведены соотношения диаметров трубы и лопастей.

Диаметр трубы, мм	Диаметр лопасти, мм	Значение несущей нагрузки, кг
57	150	800
76	200	3000
89	250	4000-5000
108	300	5000-9000
133	350	14000

Что касается стенки трубы, то она выбирается из диапазона 3,5 — 6 мм и зависит от тех же нагрузок и твердости грунта. При этом необходимо добавить, что наконечник с лопастями изготавливается по разным технологиям. Они бывают литыми или сварными. Первые прочнее и надежнее, поэтому их чаще используют в твердых грунтах и вечной мерзлоте.

Антикоррозионное покрытие

Это немаловажный критерий выбора. В заводских условиях винтовые сваи обрабатывают разными защитными составами. Это может быть цинкование (холодное и горячее), покраска, нанесение полимеров и смол.

Из все предложенных вариантов предпочтение лучше отдать оцинкованному покрытию, нанесенному методом холодного цинкования, полиуретановому слою или эпоксидному. Если сваи были приобретены без защитного нанесения, то его надо будет провести своими руками. При этом можно подземную часть обработать хорошим материалом, а надземную недорогим.

Расчет и проектирование

К устройству свайно — винтового фундамента надо подходить с точным расчетом его элементов. Конечно, точный расчет может сделать специалист, но прикидку под силу сделать любому.

Из таблицы выше понятно, по какому принципу надо подбирать сваи в зависимости от действующей на нее нагрузки. Но здесь не учтен вид грунта на участке, потому что и он имеет свою несущую способность. Если сооружается свайный фундамент своими руками, то определить, какой грунт на участке, тоже можно самостоятельно.

Надо пробурить шурф на глубину забивания свай, достать оттуда грунт и по внешним признакам определить, какой он. В нижней таблице показаны значения несущей способности разных грунтов на разных глубинах. Их и надо использовать при выборе свай.

Теперь надо оценить нагрузку, которая будет действовать на фундамент. Сделать это сложно самостоятельно, поэтому придется обратиться к специалисту или воспользоваться онлайн -калькуляторами.

Итак, будем считать, что общая нагрузка от здания известна, по первой таблице определяется несущую способность выбранной сваи. Теперь надо первый показатель разделить на второй, получится количество необходимых свай. Обязательно стойки устанавливаются под углы здания и в местах соединения стен внутри дома. Расстояние между сваями (остальными) разбивается равномерно. Но иногда в расчеты приходится включать нормативы по расстановке опор.

Под деревянные и каркасные дома стойки устанавливаются с шагом 3 м.
Для газо — и пенобетонных конструкций, а также сооруженных из шлакоблоков, с шагом 2 м.
При различных типах ограждений – 2,5 — 3,5 м.

Правила установки

Расчищать весь участок под строительство нет необходимости. По установленным местам монтажа делаются углубления садовым буром. Глубина приямков – 50 — 70 см.

Туда вставляется свая и начинает закручиваться. Если используется ручной способ, то в верхней части трубы делается сквозное отверстие, куда вставляется лом. На него с двух сторон надеваются небольшого диаметра трубы, которые будут выполнять функции рычагов. Двое крутят трубу, один контролирует, чтобы она входила в землю вертикально ровно. При этом на каждой стойке заранее отмечается краской глубина установки. Как только дошли до метки, заглубление останавливается.

Когда все сваи будут установлены, надо провести их выравнивание. То есть, их верхние торцы должны располагаться в одной горизонтальной плоскости. Самый простой способ – использовать лазерный уровень, световые линии которого покажут, где надо подрезать выступающие части стоек. Резку проводят болгаркой.

Если лазерного уровня нет, то используют шпагат, который натягивается между угловыми сваями. Его выставляют по горизонту с помощью строительного уровня в каждом направлении. После чего точно также выравниваются и промежуточные элементы фундамента.

На этом можно сказать, что свайный фундамент своими руками установлен. Но остается еще несколько операций. В первую очередь внутрь труб надо залить бетонный раствор. Это может быть:

Обычный пескобетон в готовом виде марки М 300 или М 400.
Товарный бетон с классической рецептурой.

И последняя операция – установка оголовков на верхние торцы труб, которые будут выполнять функции подставок под ростверк. Их просто приваривают к трубам. Размеры пластин варьируются от 10 х1 0 см до 3 0х 30 см.

Заключение по теме

Отношение людей к винтовым свайным фундаментам разное. Кто — то считает, что их можно использовать только под легкие сооружения, кто — то гарантирует, что они выдержат и многоэтажный каменный дом. Нет смысла спорить, ведь плюсы и минусы свайно — винтового фундамента, описанные выше, все давно расставили по местам.

Просто надо обозначить, что в России эти конструкции используются достаточно широко, отсюда и споры вокруг них, и большое количество вопросов, как сделать, как правильно выбрать, и так далее. Хотя надо отдать должное, что если грамотно подойти к вопросу выбора свай и их монтажа, то можно гарантировать их достаточно длительный срок службы.

Подробный обзор винтовых лопастных свай разных типов

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.

Предназначение

Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.

Свайно-винтовой фундамент

Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Достоинства

Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек. Основа с металлическими опорами проста в установке, надежна и доступна по цене. Но самое главное – конструкция может монтироваться на сложных грунтах с различным рельефом в любое время года и при любой погоде. Экофундамент не требует вырубки растительности и под него необязательно проводить вертикальное планирование участка. Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.

Недостатки

Несмотря на многочисленные плюсы, такие опоры все же имеют и минусы, и в первую очередь – это меньший ресурс, нежели у бетонных элементов аналогичного назначения. Этот недостаток вызван тем, что металлические опоры подвержены коррозии, которую провоцирует влажность почвы. К тому же нередко можно столкнуться с откровенно некачественным товаром, выпущенным недобросовестным производителем, и от этого никто не застрахован. Экономия на материалах, применение сварки, отсутствие антикоррозийной обработки приводят к тому, что столь важный несущий элемент быстро разрушается.

Один из недостатков конструкции

Сколько смогут прослужить трубы, напрямую зависит от марки и толщины металла, степени обработки и состава антикоррозийного средства, качества шва в местах сварки, состава и водонасыщенности грунта. Выбрать действительно качественный товар можно руководствуясь сопроводительными документами:

сертификатами;
паспортами;
протоколами производственных испытаний.

Неправильная эксплуатация, неверно подобранный диаметр опор, некорректно рассчитанный вес постройки или погрешности монтажа уменьшают ресурс изделия на несколько лет. К примеру, вы одновременно используете металлические сваи в качестве опор и заземлителя, но в случае аварийного обрыва нулевого проводника и утечки тока через стальной конус коррозийный процесс многократно усилится, и в первую очередь это произойдет в области сварного шва. Если рядом с участком, в пятидесятиметровой зоне, присутствуют электроподстанции, сотовые ретрансляторы, железнодорожные полотна, а грунт содержит большое количество влаги, свайно-винтовой фундамент будет постоянно подвергаться вредоносному воздействию (блуждающие токи, колебания грунта).

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Если уже и использовать дешевые экземпляры с приваренным наконечником, то только для монтажа ограждений и времянок.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Литой наконечник

Литые оцинкованные наконечники производятся по специальной технологии из качественной стали, благодаря чему конструкция сваи получается цельной. Тело таких опор составляют оцинкованные трубы с приваренным стальным наконечником. Лопастные элементы данного вида, диаметр трубы у которых равен 108 мм, длина составляет 2,5 м, а толщина металла соответствует 4 мм, имеют вес в 35 кг при несущей способности до 6 тонн. Их цельнолитые наконечники имеют толщину основания 13 мм (диаметр 300 мм, в отличие от сварных – 5 мм) и отличаются геометрической точностью. Литые оцинкованные винтовые сваи для бетона дороже сварных на четверть, что объясняется большей надежностью и гораздо лучшими качественными показателями.

Надежный вариант

Если вы хотите выбрать действительно надежную опору, обратите внимание на литые оцинкованные изделия, у которых ствол покрыт полимерным составом. Здесь необязательно наконечник должен быть обработан антикорром, так как вследствие трения о грунт при ввинчивании полимер может стереться до самой металлической основы, да и плотные слои грунта практически не содержат кислород, так что о коррозии можно не волноваться много лет.

Оцинкованная опора

Стальные винтовые сваи типа шуруп, усиленные литым наконечником, надежны, они плавно и легко погружаются в сложный мелкокаменистый грунт, а экофундамент с их применением послужит долговечной и качественной опорой для постройки не одно десятилетие. Специалисты отмечают, что при правильном монтаже и корректной эксплуатации фундамент из бетона, вес которого опирается на усиленные конусы, способен простоять более века.

Покупая оцинкованные винтовые сваи типа шуруп с цельнолитыми наконечниками, также не теряйте бдительности, ведь сейчас подделки и брак буквально заполонили строительный рынок. Нарушение заводского технологического процесса, отсутствие послелитьевой термообработки, использование низкосортной стали или невыдержанный диаметр трубы приведут к плачевным последствиям, поэтому снова напомним о документах, которые обязательно нужно проверять, ведь приобретая бракованное изделие, вы рискуете многим, в том числе и здоровьем.

Долговечные опоры

Даже хорошо залитый экофундамент из бетона не выдержит вес дома, если опоры будут бракованными. Ни в коем случае не игнорируйте спецтехнику, контролирующую силовой момент завинчивания, а также потрудитесь после установки испытать под давлением винтовые сваи по всем правилам с соблюдением технологии.

Напоследок хотелось бы отметить толстостенные сваи, созданные на основе насосно-компрессорной трубы. Именно они могут составить конкуренцию изделиям с литым наконечником. Характеристика их качества высока, что свидетельствует о надежности и долговечности. Ствол такой опоры имеет толщину до 7,5 мм – аналогичные трубы широко используют в газовой отрасли, ведь они абсолютно не подвержены коррозии и имеют огромный ресурс.

Трубы для промышленных объектов

Теперь, когда мы рассмотрели популярные виды винтовых свай, которые служат опорой для бетона, известна их стандартная длина, вес, который они способны выдержать, осталось рассчитать их количество и выбрать диаметр в соответствии с будущей постройкой, после чего можно приступать к строительству.

Размеры винтовых свай

Какие должны быть размеры винтовых свай – этот вопрос немало важен для застройщика. От этих параметров зависит несущая способность опор и затраты на их приобретение.

Чем больше диаметр и длина металлической трубы, тем больше её стоимость.

Для застройщика важно знать, сколько метров должны быть винтовые опоры, чтобы точно рассчитать свои затраты на их приобретение и возможность установки своими руками (механизированным способом).

Что такое винтовая свая винтовая свая

Винтовые сваи прочно закрепляются в грунте Винтовые фундаменты пришли в гражданское строительство совсем недавно, где-то с середины прошлого века. Первоначально фундаменты такого типа применялись в военном строительстве, как быстромонтируемые фундаментные основания для различных сооружений военного назначения.

Со временем достоинства быстромонтируемых фундаментов оценили и в гражданском строительстве.

Их изготавливают в заводских условиях. Конструкция представляет собой металлическую трубу разных диаметров, размещаемую в грунте. На нижнем конце стержня располагаются лопасти и острие. Некоторые их виды изготавливают с открытым нижним концом.

Технология установки винтовых опор

Установка винтовых свай От того, сколько метров составит продольный размер опоры, зависит технология её установки.

Винтовые сваи длиной 2 – 3 метра небольшого диаметра ввинчивают в землю вручную усилиями 2-х рабочих. В технологические отверстия в верхней части ствола продевают трубу небольшого диаметра, которая служит рычагом для осуществления ввинчивания стержней в грунт.

При большом металлическом стержне для его погружения в землю применяют специальные механизированные установки с вращательным органом.

Как рассчитать длину сваи рассчитать длину сваи

Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания Размеры винтовых свай напрямую влияют на их стоимость. От решения вопроса о том, сколько метров свая будет длиной зависят затраты на их приобретение и установку.

При определении их длины руководствуются следующими факторами:

глубина залегания плотного слоя почвы;
глубина промерзания почвы; глубина погружения лопастей;
расстояние от верха опоры до монтажных отверстий;
высота цоколя. Рассмотрим каждый фактор по отдельности.

Глубина залегания плотного слоя грунта толщина плотного слоя

Для возведения фундамента необходимо знать, на сколько метров в глубину следует погрузить стержень, чтобы достичь несущего пласта земли.

В районном отделе архитектуры или в аналогичном учреждении можно взять копию вертикальной съёмки залегания грунтов в месте строительства. На вертикальной съёмке будет видно, на глубине скольких метров залегают плотные слои грунтов.

Если нет такой возможности, используют ручной бур для получения образцов грунта.

Глубина промерзания почвы промерзание почвы

Для фундамента важно, на сколько метров в глубину промерзает почва. По величине промерзания почвы определяют, сколько метров составляет толщина почвы, подверженная пучению.

Следует иметь в виду, что не все типы почв подвержены морозному пучению.

Длина стержней должна позволять её нижнему концу находиться ниже уровня промерзания почвы.

Глубина погружения лопастей сваи

Лопасти должны обязательно достигать плотного слоя грунта. От того на сколько метров будет погружена в несущий слой почвы свая, зависит положение верхнего края лопасти. Верхняя кромка лопасти должна находиться в плотном слое грунта. Учитывая расстояние от лопасти до нижнего конца стержня, можно определить длину сваи от поверхности земли до кончика острия. О том, как установить винтовые сваи по уму, смотрите в этом видео:

Расстояние от верха опоры до монтажных отверстий дом сваи

Монтажные отверстия должны располагаться на расстоянии 100 мм от верха конструкции Монтажные отверстия в верхней части конструкции сваи нужны для того, чтобы продеть через них рычаг для вращения и ввинчивания опоры. В качестве рычага используют металлическую трубу небольшого диаметра.

На сколько, монтажные проушины должны быть выше уровня земли зависит от высоты цоколя строения. Обычно монтажные отверстия делают в трубе на расстоянии 100 мм от верха конструкции.

При устройстве фундамента такого типа следует учитывать, что верхние участки труб с монтажными проушинами срезают. Затем приваривают к верхушкам труб монтажные детали для крепления конструкций ростверка.

Определение высоты наземной части ствола влияет на формирование общей длины фундаментной опоры.

Высота цоколя

Высота основания строения над поверхностью земли – это высота цоколя. Цоколь – пространство между нижним перекрытием первого этажа и поверхностью земли.

Опытные строители рекомендуют делать высоту цоколя не менее 50 см. Закрытое пространство между поверхностью земли и домом обеспечивает сохранение положительной температуры воздуха подполья, что обеспечивает комфортный микроклимат внутри всего сооружения.

Расчёт длины винтовой сваи

Прежде всего, следует учитывать прямую зависимость продольного размера сваи от её диаметра. Диаметр трубы – это один из основных факторов, влияющих на несущую способность фундаментной опоры. Диаметр металлического стержня находится в прямой зависимости от её длины. Чем больше продольный размер трубы, тем больше её диаметр.

Пример расчёта длины винтовой сваи

Суммируйте все данные, полученные при исследовании почвы Строительный участок находится в районе Средне –русской возвышенности, где глубина промерзания земли и глубина залегания плотного грунта одинаковая и составляет 1,8 м. С учётом высоты цоколя (0,5 м), расстояния расположения монтажных отверстий от верха сваи (0,1 м), глубины вхождения винта в плотный слой грунта (0,5 м) и компенсации неточности расчёта (0,1 м), длина трубы будет равна:

1,8+0,5+0,1+0,5+0,1 = 3,0 м

Длина трубы с подготовленным оголовком будет меньше за счёт удаления части сваи с монтажными отверстиями. Это нужно учитывать при изготовлении опоры.

Совет

Если строительный участок находится в непосредственной близости от других строений, имеющих фундаментные основания на винтовых стержнях, застройщик может перенять опыт выбора опор оптимального размера опор и их установки.

Размеры и характеристики винтовых свай

Характеристики винтовых свай

Вес, масса и размеры винтовых свай

Размеры винтовых свай

Длина сваи, м	Диаметр сваи, мм
Длина сваи, м	57	76	89	108	133	159
1650	11 кг.	12 кг.	14 кг.	22 кг.	27 кг.	38 кг.
1800	11 кг.	13 кг.	15 кг.	23 кг.	29 кг.	41 кг.
2000	12 кг.	14 кг.	17 кг.	25 кг.	31 кг.	45 кг.
2500	14 кг.	17 кг.	20 кг.	30 кг.	38 кг.	55 кг.
3000	16 кг.	19 кг.	23 кг.	35 кг.	44 кг.	64 кг.
3500	18 кг.	22 кг.	26 кг.	40 кг.	51 кг.	74 кг.
4000	20 кг.	25 кг.	29 кг.	45 кг.	57 кг.	83 кг.
4500	22 кг.	27 кг.	32 кг.	50 кг.	63 кг.	93 кг.
5000	24 кг.	30 кг.	36 кг.	55 кг.	70 кг.	102 кг.
5500	26 кг.	33 кг.	39 кг.	60 кг.	76 кг.	112 кг.
6000	28 кг.	36 кг.	42 кг.	65 кг.	84 кг.	121 кг.
6500	30 кг.	39 кг.	45 кг.	70 кг.	90 кг.	131 кг.
7000	32 кг.	42 кг.	48 кг.	75 кг.	97 кг.	140 кг.
7500	34 кг.	45 кг.	51 кг.	80 кг.	103 кг.	150 кг.
8000	36 кг.	48 кг.	54 кг.	85 кг.	110 кг.	159 кг.
8500	38 кг.	51 кг.	57 кг.	90 кг.	116 кг.	169 кг.
9000	40 кг.	53 кг.	60 кг.	95 кг.	124 кг.	178 кг.

Вес, размер, масса и другие характеристики винтовых свай

Самая распространенная длина сваи составляет 2,5 метра. Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Винтовые сваи: связь размеров и допустимой нагрузки

Размеры сваи обеспечивают определенный показатель нагрузки, которую они способны выдержать. При расчете свай требуется знать все конструктивные элементы и параметры каждой части строения. Архитектор анализирует материалы, используемые в строительстве, конструкцию здания, показатели нагрузки на основание и многое другое. Только после тщательного расчета можно определить лучшим тип сваи, без лишних трат и с достаточной прочностью.

Какой диаметр свай выбрать

Свойства грунта на участке застройки. Для получения достоверных сведений о состоянии грунта перед разработкой проекта проводят комплекс геологических изысканий. После этого, на основе анализа лабораторных исследований проб почвы и проектируемых данных строения, переходят к подбору сваи.
Рельеф местности и параметры уклонов на участке.
Особенности самого фундамента и его отдельных частей.

Диаметр винтовых свай

Несущая способность винтовых свай:

Пластичность для глины	Расчетное сопротивление грунта (кг/см2)	Несущая способность винтовой сваи 89×300 (т) при глубине залегания лопасти (м)
Пластичность для глины	Расчетное сопротивление грунта (кг/см2)	1,5 м	2,0 м	2,5 м	3,0 м
Глина	Полутвердая	6	4,7	5,4	6	6,7
	Тугопластичная	5	4,2	4,9	5,6	6,3
	Мягкопластичная	4	3,7	4,4	5	5,8
Супеси и Суглинки	Полутвердая	5,5	4,4	5,1	5,8	6,5
	Тугопластичная	4,5	3,9	4,6	5,3	5
	Мягкопластичная	3,5	3,5	4,2	4,8	5,5
Лёсс	Мягкопластичная	1	2,2	2,9	3,6	4,3
Пески	Средние	15	9	9,7	10,4	11,1
	Мелкие	8	5,6	6,3	7	7,7
	Пылеватые	5	4,2	4,9	5,6	6,3

По подбору диаметра можно дать следующие рекомендации:

сваи диаметром 57 мм рекомендуется использовать для фундамента под легкий забор из штакетника, сетки-рабицы и других подобных материалов;
винтовые сваи 76 мм подойдут для более тяжелого забора из профнастила, а также их можно использовать для лёгких сооружений: беседки, террасы или т.п.;
сваи диаметром 89 мм лучше использовать при обустройстве бани, постройке хозблока, ну и возможно тяжелого деревянного забора;
если же Вы планируете строить деревянный дом или домик для дачи, а может быть пирс для лодки, то смотрите в сторону свай диаметром как минимум 108 мм

Какую длину свай выбрать

Длина винтовых свай

Общие рекомендации по выбору длины винтовой сваи:

Регион	Длина сваи (Глубина залегания плотного грунта + Глубина промерзания грунта + Высота цоколя + Участок расположения монтажного отверстия)
Центральный регион (Москва, Пенза, Санкт-Петербург и т. д.)	0,2 + 1,8(твёрдый слой почвы) + 0,5 + 0,1 = 2,6 м (2600 мм)
Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.д.)	0,2 + 1,8(твёрдый слой почвы и глубина промерзания) + 0,5 + 0,1 = 2,6 м (2600 мм)
Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Омск, Новосибирск, Томск, Тюмень и т.д.)	0,2 + 2,3(глубина промерзания) + 0,5 + 0,1 = 3,1 м (3100 мм)
Восточная Сибирь (Иркутск и т.д.)	0,2 + 2,8(глубина промерзания) + 0,5 + 0,1 = 3,6 м (3600 мм)

Длина сваи зависит от грунтов

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Виды и размеры винтовых свай

Схема устройства винтовой сваи.

Конструкция (чертеж)

Размеры винтовых свай

Винтовые сваи для строительства фундаментов.

Винтовые сваи могут отличаться по диаметру, длине, способу изготовления. Лопасти также бывают разного диаметра и толщины. В зависимости от этих технических характеристик может меняться расчет и чертеж свайного фундамента. Диаметр трубы варьируется в диапазоне от 57 до 159 мм. В зависимости от типа грунта и массы строения в строительстве применяются конструкции диаметром от 200 мм до 1600 мм, а также длиной 1650-9000 мм. Толщина металла, из которого сделана свая и лопасти, не должна быть меньше 4 мм. Сваи разного диаметра и длины имеют различный вес, который необходимо учитывать при проектировании объекта строительства.

Таблица размеры.

Чаще всего для фундамента жилого дома рекомендуют использовать винтовые сваи со следующими параметрами: ф 108х2500 мм; а для строительства бани, веранды, навеса – с параметрами: ф 76х1500 мм или ф 89х2000 мм. Для строительства заборов используют трубы диаметром 54-108 мм и толщиной стенок 2-8 мм. Универсальный вариант для большинства строений – диаметром 108 мм.

При выборе длинны учтите тот факт, что обрезать излишне длинную сваю проще, чем нарастить слишком короткую.

Несущая способность винтовой сваи зависит от ее длины и диаметра лопасти. В соответствии с СП 24.13330.2011 “Свайные фундаменты”, если длина – 2,5 м, диаметр ствола – 108 мм, толщина стенки ствола – 4 мм, диаметр лопасти – 300 мм и толщина лопасти – 5 мм, то рабочая нагрузка на винтовую сваю будет не менее 5 т. Ее конструкция позволяет выдерживать вертикальную нагрузку от 1 до 30 т.

Вернуться к оглавлению

Технология установки

Схема монтажа винтовой сваи.

Технология завинчивания предусматривает, что в отверстие верхней части трубы необходимо вставить монтажный ключ, после чего основание закрепить в месте разметки. Ключ нужно вращать по часовой стрелке, в процессе производства работ постоянно следить за тем, чтобы стойка входила в землю строго под углом 90°. Сделать это можно при помощи лазерного нивелира. На определенном этапе вращать ключ будут несколько человек. По мере углубления ключ, а именно его крестовину, необходимо приподнимать вверх. Сваи завинчиваются на глубину не менее 1,5 м.

При строительстве одного объекта могут применяться сваи разных размеров, например, при строительстве на склонах. Глубина завинчивания, даже на одном и том же участке, может быть разной и зависит от типа грунта и однородности его структуры. Технология предусматривает, что после установки сваи следует подрезать таким образом, чтобы над землей оставалось 50 см. Ни в коем случае нельзя вывинчивать опоры для равнения наземной части, это может привести к их проседанию впоследствии. Стойки устанавливаются в ровный грунт без специально подготовленных углублений.

http://www.youtube.com/watch?v=OTclSt07PYM

Винтовые сваи

— что нужно знать инженеру — статьи

Основы спирального глубокого фундамента

Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу. Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма). Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).

Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие улочки. Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот.Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.

Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам. Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами, выдерживающими нагрузку. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем нужны спиральные фундаменты?

Низкие затраты на мобилизацию: винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами. Это исключает высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, бурильных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.

Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно размещаются ниже глубины сезонных колебаний влажности.Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом. Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.

Круглогодичная установка: Винтовой фундамент можно устанавливать в любую погоду, поскольку не требуется бетон или раствор. Это позволяет работать без перерыва.

Временные конструкции: Винтовые фундаменты можно удалить, изменив процесс установки в обратном порядке.Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.

Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнять или заменять существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента.Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.

Соображения о целесообразности

Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов составляют от 12,5 до 50 тонн. Грунт обычно является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.

Грунты: Спиральные фундаменты могут быть установлены в грунтах с количеством ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника согласно ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.

Теория дизайна

Существует несколько методов проектирования спиральных фундаментов и прогнозирования их характеристик под нагрузкой. Двумя из этих методов являются несущая способность и корреляция крутящего момента.

Несущая способность

Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания, при растяжении или сжатии, равна сумме грузоподъемности каждой отдельной винтовой пластины. Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральной пластины, определите ее. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (вкручивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) увеличивается.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:

QU = Kt x T

QU = Максимальная вместимость винтовой сваи

Kt = Эмпирический коэффициент крутящего момента

T = средний монтажный крутящий момент

Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.

Проверка емкости

Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.

Другие проблемы дизайна

Фактор безопасности: Для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточен для учета неизбежных неопределенностей в почве, установке и производстве. В некоторых случаях, например, с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше единицы.5.

Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к винтовой пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.

Помощь в проектировании: Для получения помощи при проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, коррозию, проблемы с продольным изгибом и продольным изгибом, а также технические характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о почве практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.

Часто задаваемые вопросы о спиральных сваях для проектирования и строительства фундаментов

Часто задаваемые вопросы

«Сколько стоит винтовая свая / анкер?»

Это очень похоже на звонок в местный автосалон и вопрос: «Сколько стоит машина»? И для машины, и для винтовой сваи это действительно зависит от того, что вам нужно.Не существует универсальной винтовой сваи. Стоимость сваи зависит от типа вала, размера вала, длины сваи, стоимости установки и, в меньшей степени, конфигурации спирали. Винтовые сваи доступны в различных формах и размерах.

Размер и форма вала, который вам нужен для любого конкретного применения, зависит от величины необходимой грузоподъемности и прочности / свойств почвы, в которую вы их ввинчиваете. Соответственно, чтобы определить, какова будет стоимость вашей сваи, нам необходимо знать величину нагрузки, которой необходимо противостоять, приложение (т.е. новая строительная свая, анкер для удержания грунта и т. д.) и данные о грунте для конкретной площадки (предпочтительно бурение SPT). Мы предлагаем бесплатные сметы и можем дать вам лучшее представление о затратах, когда мы поймем условия, характерные для вашей ситуации.

«Я всегда понимал, что винтовые сваи и анкеры подходят только для относительно легких нагрузок. Это правда?»

Это распространенное заблуждение. Винтовые сваи предлагаются с различными размерами валов; Чем больше размер вала, тем большую механическую нагрузку он может предложить.Самая большая шахтная свая квадратного сечения , SS225 (квадрат 2,25 дюйма x 2,25 дюйма), рассчитана на предельную нагрузку до 200 тысяч фунтов и может достигать еще большей емкости при использовании в качестве микровыводной сваи (залитой раствором). Большая труба сваи вала (например, внешний диаметр 6,5 дюйма и внешний диаметр 8,5 дюйма) обеспечивают максимальное давление 200 тысяч фунтов и 300 тысяч фунтов соответственно.

«Эта технология спиральных свай и анкеров нова?»

Технология не нова и существует с середины 1800-х годов; это была основная технология глубоких фундаментов середины и конца 19^{-х годов} века.Впервые винтовые сваи использовались Александром Митчеллом (1780-1868) в 1836 году для швартовки судов, а затем Митчелл применил их в качестве фундамента для маяка Мейплин-Сэндс в Англии в 1838 году. наблюдается очень резкое возрождение его использования во всем мире, в первую очередь из-за того, что теперь у нас есть высокомоментные двигатели для выполнения установки.

«Почему CHANCE® предлагает четыре разных типа валов — разве все они не делают одно и то же?»

CHANCE® предлагает четыре (4) различных типа вала, потому что не все почвенные условия подходят для каждого типа.Например, некоторые грунтовые условия просто слишком сложны для эффективной установки сваи с валом, состоящей из всех труб, поэтому квадратная свая или даже комбинированная свая были бы лучшим и более эффективным выбором в более сложных грунтовых условиях. Напротив, в условиях слабых / рыхлых грунтов, которые будут иметь значительные сжимающие нагрузки, один из вариантов круглого вала, скорее всего, будет лучшим выбором.

«Существуют ли какие-либо требования к расстоянию между спиральными сваями?»

Да, для винтовых свай соблюдаются те же требования к минимальному расстоянию по горизонтали, что и для других концевых несущих элементов глубокого фундамента.Промышленный стандарт обычно составляет 3 диаметра при измерении от центра к центру. Обычно мы используем самую большую спиральную пластину, поэтому для секции вывода с конфигурацией спирали 8 дюймов / 10 дюймов / 12 дюймов минимальное расстояние должно составлять 3 x 12 дюймов = 36 дюймов от центра к центру. Минимальное расстояние между спиральными сваями важно только на глубине опоры, где находятся винтовые пластины, поэтому, если у вас есть несколько свай под крышкой сваи и вы хотите минимизировать площадь крышки сваи, вы обычно можете установить винтовые сваи на тесто ( угол), чтобы получить необходимое разделение на глубине опоры, а сваи можно положить в опору меньшего размера.Если винтовые сваи должны быть установлены ближе минимума, вы можете использовать обычные формулы группового эффекта, чтобы соответственно снизить пропускную способность.

Таблица выбора винтовых и винтовых свай в зависимости от нагрузки на фундамент.

Модель	Тип проекта	Максимальная несущая способность								Боковое усилие ⁶		Фактор сопротивления изгибу
		Сжатие ^{1 2 4 5}				Напряжение ^{1 3 4}				Боковое усилие ⁶
		SLS ⁷		ULS ⁸		SLS ⁷		ULS ⁸		SLS
		фунтов	кН	фунтов	кН	фунтов	кН	фунтов	кН	фунтов	кН	фут-фунт	кН-м
P1 Ø 48.3 мм (1,9 дюйма)	Светлый жилой (палуба без крыши, лестницы и т. Д.)	6 800	30	9 520	42	3 400	15	4 760	21	500	2,2	1 010	1,4
P2 Ø 60,3 мм (2,4 дюйма)	Средние жилые и легкие коммерческие (палуба, навес, солярий, одноэтажная жилая пристройка и т. Д.)	11 000	49	15 400	69	5 500	24	7 700	34	1 000	4,4	1 785	2,4
P3 Ø 88,9 мм (3,5 дюйма)	Тяжелые жилые, легкие и средние коммерческие и промышленные (двухэтажная жилая пристройка, коттедж, вывеска, навес для машины, солнечная панель, новое строительство, фундамент, дощатый настил, подъезд и т. Д.)	33 750	150	47 250	210	16 875	75	23 625	105	2 250	10	6 454	8,8
P4 Ø 101,6 мм (4 дюйма)	Тяжелые жилые, легкие и средние коммерческие и промышленные предприятия (коттедж, вывеска, световой столб, солнечная панель, новое строительство, дощатый настил, тумбочка, столбик и т. Д.)	45 000	200	63 000	280	22 500	100	31 500	140	2 700	12	9 057	12.3
P3-HD Ø 88,9 мм (3,5 дюйма)	Тяжелые жилые, легкие и тяжелые коммерческие и промышленные (новое строительство, опора, стяжка и т. Д.)	45 000	200	63 000	280	22 500	100	31 500	140	2 250	10	9 411	12,8
P4-HD Ø 101,6 мм (4 дюйма)	Тяжелые жилые, легкие и тяжелые коммерческие и промышленные (новое строительство, подпорная стена, анкер и т. Д.)	50 625	225	70 875	315	25 313	113	35 438	158	2 700	12	13 165	17,9
P5 Ø 141,3 мм (5,6 дюйма)	Тяжелые жилые, легкие и тяжелые коммерческие и промышленные (коттедж, вывеска, световой столб, новое строительство, дощатый настил, солнечная панель, столбик, подпорная стена и т. Д.)	50 625	225	70 875	315	25 313	113	35 438	158	4 500	20	21 507	29.2
P6 Ø 168,3 мм (6,6 дюйма)	Тяжелые жилые, легкие и тяжелые коммерческие и промышленные (знак, световой столб, новое строительство, солнечная панель, столбик, подпорная стена и т. Д.)	50 625	225	70 875	315	25 313	113	35 438	158	5 625	25	33 876	45,9
Банкноты Значения несущей способности в таблице выбора являются ориентировочными и должны проверяться на месте в соответствии с условиями почвы и крутящим моментом, достигнутым во время установки. Допустимая нагрузка на сжатие (SLS) определяется крутящим моментом, который обеспечивает монтажное оборудование при установке свай. Допустимая нагрузка на растяжение получается в соответствии с крутящим моментом, который достигается во время установки, и в соответствии с глубиной проникновения сваи. По вопросам применения на растяжение обращайтесь в технический отдел TMP. Максимальные нагрузки сжатия / растяжения, представленные в таблице выбора для ограничения осадки до 12 мм (1/2 дюйма). Когда спиральная сваи не имеет боковой опоры (очень рыхлый / мягкий грунт, разжижаемый грунт, вода и ветер), структурная прочность сваи должна быть одобрена инженерным отделом TMP. Значения боковой грузоподъемности являются ориентировочными. Они основаны на плотном зернистом грунте, состоянии сваи со свободным верхом, высоте сваи 150 мм (6 дюймов) над землей и приложении только боковой нагрузки. По вопросам применения с боковыми нагрузками обращайтесь в технический отдел TMP. Значения допустимой нагрузки на сжатие (SLS) основаны на минимальном коэффициенте безопасности 2 по предельному геотехническому сопротивлению. Максимальная геотехническая стойкость, подтвержденная ULS. Комментарии По всем техническим вопросам обращайтесь в технический отдел TMP по телефону 418 338-8735 или по электронной почте [email protected] Сваи из Techno Metal Post большего диаметра могут использоваться в тех случаях, когда требуется сопротивление поперечному направлению или изгибу выше, чем указано в таблице выбора.

Винтовые сваи


СКОРОСТЬ РАБОТЫ	НАДЕЖНОЕ КАЧЕСТВО	НИЗКАЯ СТОИМОСТЬ	БЕЗОПАСНОСТЬ ДЛЯ ЭКОЛОГИИ
Быстрая и простая установка фундамента. Возможность избежать раскопок и выравнивания грунта. Работать можно в любое время года.	Обеспечиваем качество сварки в соответствии со стандартом EN 1090-1: 2009 + A1: 2011, класс EXC3.	Дешевле, чем бетонный фундамент. Высокая ремонтопригодность. Не подвержен влиянию грунтовых вод.	Нет необходимости использовать тяжелую технику. Минимально пораженная растительность. Не рваная почва. Возможность повторного использования винтовых свай. Отсутствие вибрации при захоронении.

Винтовые сваи ( винтовые сваи , винтовые сваи , винтовые анкеры , винтовые анкеры , винтовые опоры и винтовые опоры) — это стальные винтовые сваи и система анкерного крепления, используемая для строительства глубоких фундаментов.Винтовые сваи изготавливаются с использованием полых труб различных размеров для вала сваи или анкерного стержня.

Винтовые сваи имеют расширенную область применения. Их можно использовать на заболоченных почвах, почвах с высоким уровнем грунтовых вод. Они также позволяют проводить работы в непосредственной близости от подземных коммуникаций, деревьев или в плотной городской застройке. Винтовые сваи готовы к полной расчетной нагрузке сразу после ввинчивания. Инженерные коммуникации можно проектировать параллельно со строительством дома.Все работы при необходимости можно выполнить вручную.

Применение винтовых свай

Винтовые сваи — полезный вариант для фундамента, который сертифицирован и соответствует всем требованиям строительных норм. Винтовые сваи обычно используются на слабых, несущих грунтах и на участках с высоким уровнем воды. Кроме того, винтовые сваи применяют для заборов, опор, навесов, дорожных знаков, временных сооружений и т. Д.

Предназначен для индивидуального, промышленного или гидротехнического строительства: фундаменты различных типов, армирование монолитных плит, для закрепления грунта, оседающего или поднимающегося, а также в опорах и мостах.
винтовые сваи, стальные ввинчивающиеся фундаменты, винтовые опоры, винтовые сваи, винтовые анкеры, винтовые анкеры, винтовые фундаменты и винтовые опоры.

Предлагаем купить

одно-, двух-, трех- или четырехлопастные винтовые сваи. Стержни винтовых свай могут изготавливаться из:
— круглых труб диаметром 60,3-159 мм и толщиной 3-8 мм;
— Квадратные трубы размером 60×60 мм-120×120 мм, толщиной 3-8 мм.

Несущая способность винтовых свай в зависимости от типа от 0.От 5 т до 35 т. Диаметр лезвия составляет от 150 мм до 500 мм, толщина от 5 мм до 12 мм. При необходимости мы можем изготовить как винтовые сваи, так и винтовые сваи, несущая способность которых более 35т. Длина свай от 0,5 м до неограниченной, винтовые сваи могут быть увеличены до желаемой длины, приставные секции могут быть 1м, 2м, 3м.

Обеспечена защита винтовых свай от коррозии.

Предлагаем также монтаж винтовых свай, выполняемый нашими партнерами.

Винтовая свая — Paalupiste Oy

PRO ™ — Винтовые сваи машинного монтажа

ГАРАНТИЯ ДО 100 ЛЕТ — Предназначен для фундаментных работ любого размера. Они в основном используются для больших зданий с более тяжелыми нагрузками, такими как; большие гаражи, коттеджи, дома, шумозащитные экраны, купола и т. д. — существует бесчисленное множество применений. PRO ™ — Винтовые сваи выпускаются с трубами различных размеров и имеют четыре стандартных диаметра спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта. PRO ™ — Винтовые сваи поставляются без обработки поверхности в соответствии с требованиями проекта. Сваи PRO ™ — это высококачественная продукция, произведенная в Финляндии компанией PAALUPISTE. PAALUPISTE также предлагает услуги по проектированию и имеет обширную сеть сертифицированных установщиков, поэтому не стесняйтесь спрашивать, есть ли у вас проект и вам нужна помощь в проектировании или установке PRO — Винтовые сваи . Вы также можете арендовать приводы для винтовых свай у нас или у партнеров и выполнить установку на собственном оборудовании.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ PRO ™

Быстрая установка экономит труд и оборудование
Запрещены крупномасштабные земляные работы, изоляция от замерзания, дренаж, заливка и опалубка
Недорого в транспортировке и хранении
Идеально для удаленных мест
Несущая способность спирали позволяет сэкономить на длине сваи
Почти всегда требуется только одно посещение объекта
Светотехническое оборудование
Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

ПРИМЕНЕНИЕ ВИНТОВЫХ СВАЙ PRO

Большие гаражи

Коттеджи

дома

Шумозащитные экраны

Основа

Производственные цеха

Ветряные турбины

Воздушные купола

Солнечные батареи

Пилоны

УСТАНОВКА ВИНТОВЫХ СВАЙ PRO

Винтовая свая

PRO ™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно прикрепляется к экскаватору, фронтальному погрузчику или подобному транспортному средству.Одиночная винтовая свая, устанавливаемая на машине, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для применений, где требуется большое количество свай.

Также все сваи со спиралью 250 мм и 400 мм являются машинами. При машинной установке сваи можно устанавливать на более твердых и каменистых почвах, чем при ручной установке. Вы можете заказать установку винтовых свай для машинной установки в компании Paalupiste Oy или у местного продавца.

МОДЕЛИ УСТАНОВЛЕННЫХ НА МАШИНУ:

Стандартные размеры труб: 60.3 × 2,9 мм, 60,3 × 5 мм, 76,1 × 6,3 мм, 88,9 × 3,2 мм, 88,9 × 6,3 мм, 114,3 × 3,6 мм, 114,3 × 6,3 мм, 139,7 × 6-8 мм, 168,3 × 6-10 мм, 219,1 × 6-12 мм , 323,9 × 6-12мм
Марка стали: S355 или S420, индивидуально до S550
Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1200 мм
Толщина фланца: 8-12 мм
Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
Гарантия: 100 лет

Фундамент на стальной винтовой свае — EVstudio

Система глубокого фундамента, которая набирает популярность в районах со сложной почвой, загрязненной почвой и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость. Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала.Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии. Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте, обеспечивая растягивающие нагрузки.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества.Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом утилизировать и утилизировать.Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и не зря. Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай.Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения. Примером может служить типичное противоударное крепление к фундаментной стене. Вы можете увидеть изогнутую винтовую сваю выше.

PROS
Быстрая установка
Подходит для контрольных испытаний
Незначительное давление подъема из-за набухающей почвы
Высокая пропускная способность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)

Минусы
Специализированная система
Крупное оборудование
Проблемы с коррозией

Узнайте больше о различных типах фундаментов.

Винтовые сваи и анкеры большой грузоподъемности

IDEAL производит широкий ассортимент спиральных трубных свай и анкеров с круглым валом, а также винтовых свай и анкеров с круглым и квадратным валом (RCS). Все изделия могут быть из стали или оцинкованной стали. Имея диаметр вала винтовой сваи до 24 дюймов, мы являемся лидером в отрасли производства спиральных труб с большой пропускной способностью. Посмотреть ЛИСТЫ ДЛЯ ВРАЩАТЕЛЬНОЙ ВЫРЕЗКИ здесь.
Наши высокоэффективные производственные процессы и принципы в сочетании с нашей приверженностью постоянному качеству позволяют нам предлагать превосходную продукцию с одними из самых коротких сроков поставки в отрасли.Команду IDEAL часто призывают изготовить нестандартные сваи и кронштейны в точном соответствии с техническими требованиями или проектами клиента. Это еще одна область, в которой наши конструкторские и производственные группы получили широкое признание за их новаторство и мастерство. Наш уникальный подход к проектированию и производству позволяет нам предоставить вам множество преимуществ, независимо от того, являетесь ли вы установщиком, подрядчиком или инженером. Все наши стандартные винтовые сваи, винтовые анкеры, соответствующие кронштейны и оборудование сертифицированы ICC-ES в соответствии с ESR-3750-IDEAL Manufacturing, Inc. Это включает 1,50 дюйма RCS (сплошной квадратный вал), 2,875 дюйма x 0,263 дюйма водяного столба, 2,875 дюйма x 0,276 дюйма водяного столба, 3,500 дюйма x 0,216 дюйма водяного столба, 3,500 дюйма x 0,300 дюйма водяного столба

ПРЕИМУЩЕСТВА СПИРАЛЬНЫХ СВАЙ

Для многих применений винтовые блоки могут иметь значительные преимущества перед другими системами. Некоторые из них включают:

Широкий диапазон допустимых нагрузок до 500 тонн.
Возможность установки под различные углы установки
Более низкая стоимость, чем забивные или буровые сваи — не заходите так глубоко, чтобы достичь той же вместимости
Простота и скорость установки
Минимальное вспомогательное оборудование
Пригодность для использования в помещениях с низкой высотой потолка и других местах с ограниченным доступом
Легкие обрезки ворса
Нет задержек, связанных с бетоном
Слабая или нулевая зависимость от погоды
Незначительные или отсутствующие земляные работы и грунт (особое преимущество на загрязненных участках)
Минимальная вибрация и шум
Легко удаляется и повторно используется во временных приложениях
Очень низкие затраты на мобилизацию и демобилизацию

Ознакомьтесь с ПРИМЕРАМИ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге.

ПРИМЕНЕНИЕ ДЛЯ ВИНТОВЫХ СВАЙ

Винтовая опора — это глубокий фундамент. Его цель — передать структурную нагрузку на более глубокие, более прочные и менее сжимаемые материалы, минуя более слабые и более сжимаемые материалы, которые не подходят для поддержки обычного мелкого фундамента. В качестве глубокого фундамента винтовой опор следует рассматривать в большинстве случаев, когда требуется забивная свая, пробуренная опора или мини-свая. Винтовые сваи и анкеры обычно являются отличным фундаментом для любого из перечисленных ниже приложений, будь то новая постройка или существующая конструкция.

Коммерческие здания
Анкеры для передвижных домов
Анкеры для откидных стен
Башни для фундаментов рабочих лагерей — четырехпозиционное основание
Башни — однотрубные
Анкерные крепления для инженерных сетей

Подстанции
Освещение <50 футов
Звукоизолирующие стены
Мосты / тротуары / Доки
Дорожные указатели Дорожные знаки Рекламные щиты / Основания для генераторов указателей
Крепления / причалы

Анкеры для стяжки / стены Подпорные стены
Переборки
Опоры трубопровода
Отводы / тросы
Цистерны и силосы
Подводная опора
Основания машин

УСТАНОВКА СПИРАЛЬНЫХ СВАЙ

Винтовая свая вкручивается в землю с помощью гидравлической приводной головки, приводимой в действие экскаватором.IDEAL требует, чтобы установщики следили за крутящим моментом установки и выравниванием свай в процессе установки. Это необходимо по нескольким причинам.

Важно иметь качественную оценку проходимости грунта на разной глубине. Используя график, записанные крутящий момент и глубина установки интерпретируются относительно существующих данных о грунте для получения корреляции, которая позволяет определить простую стратегию проверки.

Данные о грунте интерпретируются в зависимости от крутящего момента установки, и получается корреляция для поддержания целостности винтовой винтовой сваи во время установки, а также для уменьшения повреждений за счет превышения допустимой прочности на скручивание любого из компонентов сваи.Каждая винтовая винтовая свая имеет максимальный уровень напряжения, который нельзя превышать во избежание нарушения структурной целостности винтовой сваи. Ознакомьтесь с ПРИМЕРАМИ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге. Хотите узнать о наших спиральных сваях? Не стесняйтесь связаться с членом команды здесь, в IDEAL. Вы также можете начать с расценки на свой предстоящий проект.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Первая винтовая винтовая свая была изобретена в 1830-х годах слепым ирландским инженером-строителем по имени Александр Митчелл.Его конструкция оказалась значительным улучшением по сравнению с традиционными конструкциями с прямыми сваями, поэтому Митчелл и его сын быстро запатентовали чугунную винтовую сваю. В 1840 году были установлены первые винтовые сваи для поддержки маяка Маплин Сэндс в устье реки Темзы. Этот новаторский дизайн быстро прижился и перебрался через пруд, и вскоре большинство маяков в Срединно-Атлантическом регионе были построены на спиральных сваях. В Чесапикском заливе было больше маяков, построенных на спиральных сваях, чем где-либо еще в мире.Всего в период с 1850 по 1900 годы в Чесапикском заливе было построено 42 винтовых маяка на винтовых сваях.

Технология винтовых свай не осталась на восточном побережье. В течение следующих нескольких лет маяки на винтовых сваях можно будет найти также в районе Великих озер и в Мексиканском заливе.

Фундамент типичного маяка на винтовых сваях состоял из одной центральной сваи, установленной в центре, а затем окруженной еще шестью или восемью сваями по периметру. Такая конструкция повысила анкерные свойства и несущую способность винтовых свай.Эти ранние винтовые сваи часто устанавливались с использованием больших крутящих моментов и силы людей, лошадей или волов.

Винтовая сваа Александра Митчелла сегодня столь же эффективна, как и в конце 18 века, и ее продолжают устанавливать по всему миру.
