Плиты для растрового потолка, особенности и установка

Растровый потолок – модный вид оформления потолочного пространства. Состоит он из отдельных ячеек, закрепленных на обрешетке. Под отделкой легко скрыть инженерные коммуникации, установить встроенные светильники.

Описание

Словом «растр» обозначают мелкие одинаковые элементы, из которых собирают цельное покрытие. Основа – решетка, собранная из профилей, закрепленных на подвесах. В ее нишу вставляются декоративные элементы.

Элемент растрового потолка

Чаще монтируют квадратные ячейки, но возможно использование растров в форме ромбов, прямоугольников, многоугольников. Пространство между профилями заполняется декоративными плитами.

Преимущества перед другими видами отделки

Подвесные потолки растрового типа перед другими видами отделки обладают преимуществами:

  • Небольшой общий вес.
  • Возможность установить между потолочной плитой и покрытием необходимые коммуникации.
  • Панели съемные, поэтому легко получить доступ к электропроводке, сигнализации, вентиляции, проложенным в подпотолочном пространстве.
  • Возможны замены отдельных поврежденных элементов.
  • Экологическая безопасность.
  • Устойчивость к перепадам температур, коррозионным процессам.
  • Широкие возможности для декора. Используют панели разных видов, выкладывая из них узоры.
Преимущество перед другими видами потолков

Разнообразие цвета декоративных панелей позволяет создавать интересные варианты дизайна растровых потолков. Фото готовых потолков помогут выбрать наиболее интересный и привлекательный вариант.

Огнестойкость и влагостойкость

Важной характеристикой является устойчивость к возгоранию и действию влаги.

Растровые потолки относятся к группе горючести Г1. Свойства материалов, из которых они монтируются:

  • не поддерживают самостоятельное горение;
  • дымы имеют температуру менее 135 градусов;
  • при нагревании деформируются до 65% по форме, теряют не более 20% веса;
  • при пожаре не образуют горящего расплава.

Их разрешено монтировать на объектах, где требуется повышенная пожарная безопасность.

Влагопрочные потолочные системы под действием пара не деформируются, не коробятся, не расслаиваются.

Устойчивость к возгоранию и влаге

Есть 4 группы влагостойкости, растровые потолки относят к 4 группе. Это означает, что материалы имеют 100% устойчивость к влаге. Их можно использовать в помещениях, где не исключается прямой контакт покрытия с водой (в бассейнах, банях, санузлах, автомойках).

Монтажные работы

К установке подвесного решетчатого растрового потолка приступают после завершения работ по прокладке электрической проводки и других инженерных систем.

Растровая потолочная конструкция состоит из следующих деталей:

  • направляющие;
  • поперечные профили;
  • детали подвесов;
  • молдингов для отделки уголков.
Монтаж растрового подвесного потолка

Работа проходит в несколько этапов:

  1. Разметка. Отмечают точку «нулевого уровня» на одной из стен. Её выбирают так, чтобы собранный потолок перекрывал все коммуникации, выступы и прочие неровности. Затем переносят линии на все стены, соединяют их между собой.
  2. Крепление направляющих по периметру. По намеченной линии прикручивают направляющие, расстояние между соседними элементами крепежа – 40-45 см.
  3. Крепление продольных и поперечных профилей. Снова проводится разметка, по которой прикручиваются к плите подвесы. Шаг расположения этих деталей – 1200 мм. В результате образуется решетка, на которую потом будут устанавливаться плиты.
  4. Крепление обшивки. На обрешетку устанавливают декоративную обшивку. Одновременно проходит крепление светильников.

Обрешетка собирается одинаково для потолочной отделки типа Армстронг и Грильято. Отличаются эти два типа видом декоративных элементов.

Монтаж обрешетки и установку плит не относят к категории сложных строительных работ, при наличии опыта их можно провести своими руками.

Область применения

Чаще растровые потолки устанавливают в зданиях общественного пользования – офисных центрах, супермаркетах, спортивных залах. Возможен монтаж в жилых комнатах при условии, что потолки высотой более 3 метров.

Растровый потолок в торговом центре

Модульные потолочные системы лучше смотрятся в просторных холлах, вестибюлях, длинных и широких переходах, торговых залах.

Разновидности решетчатых покрытий

Растровые потолочные системы по виду используемых декоративных панелей делятся на две группы:

  • Армстронг – покрытие со сплошными плитами.
  • Грильято – кассеты в виде решеток из легкого сплава на основе алюминия.

Последний вариант крайне редко используется в квартирах, они лучше смотрятся в просторных залах.

Армстронг

Собирается потолочная система из профилей и подвесов, закрепленных на плите перекрытия. Профили образуют решетку, в ниши которой вставляют плиты. Общий вес системы небольшой, она не создает существенной нагрузки на несущие конструкции.

Наиболее часто применяют белые матовые плиты. Но есть и другие варианты, их окрашивают в разные цвета, украшают узорами. Встречаются плиты из матового или зеркального стекла, оклеенные ламинированной пленкой с имитацией фактуры натурального камня, древесины

Модульность – одно из достоинств этого варианта отделки. Из элементов собирают покрытия любого размера. А вот нелинейных стандартных решений нет, поэтому Армстронг устанавливают в помещениях правильной геометрической формы.

Профили для подвесной обрешетки выполнены из легкого сплава на основе алюминия. В верхней трети имеются монтажные отверстия для крепления к подвесам. Нижняя поверхность будет видна и после облицовки потолков растровыми плитами, она покрывается порошковой краской. Самые распространенные варианты цветов – черный, золотой, серебряный, белый. Другие оттенки нужно заказывать.

Стандартные плиты выпускают в двух размерах – 60 на 60 см и 120 на 60 см. Квадратный вариант более распространенный, толщина плит – 6-19 мм. Правильная форма облегчает процесс монтажа, позволяет легко рассчитать необходимое количество материала.

Дизайнерский вариант потолка Армстронг

Применяют следующие варианты плит:

  1. Стандарт. Самый дешевый вариант. Плиты гигроскопичны, плохо переносят повышенный уровень влажности.
  2. Прима. Панели отличаются большей прочностью, имеют высокую устойчивость к влаге, обеспечивают отличную звукоизоляцию.
  3. Влагостойкие. Этот вариант отличается 100% устойчивостью к водяному пару, их можно устанавливать в помещениях, относящихся к категории «мокрых».
  4. Акустические. Имеют высокие показатели поглощения шума.
  5. Гигиенические. Эти покрытия разрешено часто мыть водой, их используют для установки в медицинских учреждениях, детских садах, пищевых предприятиях.
  6. Дизайнерские. Этот вид плит с разнообразным оформлением, их применяют в ресторанах, гостиницах, клубах.

При монтаже собирают обрешетку с нишами по форме и размеру плит, куда последние будут установлены после проведенной проверки.

Для установки плиту берут в руки, поворачивают боковой гранью вверх, аккуратно заводят в нишу обрешетки и опускают на место. Если необходимо, размер изменяют, минеральные материалы легко режутся монтажным ножом.

Грильято

Установка растрового потолка Грильято имеет смысл в помещениях с высокими стенами. Только в этом случае он будет выглядеть эффектно. Это объемная решетка, собранная из U, T или Y- образных профилей из алюминия. Их покрывают порошковой краской по особой технологии, обеспечивающей высокую устойчивость. Используется 7 основных цветов:

  • белый;
  • зеркальный хром;
  • матовый металлик;
  • золото;
  • бежевый;
  • серебро;
  • черный.

Решетчатые потолочные системы обеспечивают повышенный уровень пожарной безопасности. Они не только негорючие, но и не мешают работе сигнализации и автоматических систем тушения возгораний.

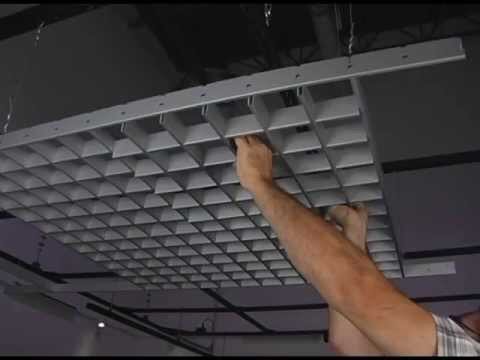

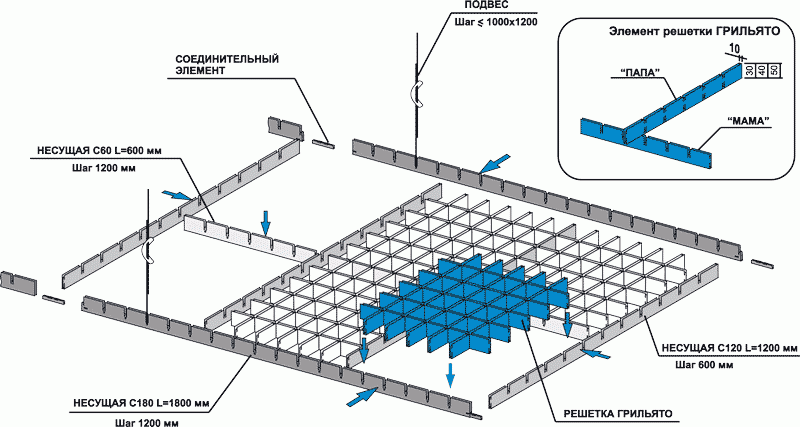

Процесс монтажа растрового потолка из реек Grigliato и расчет количества элементов проводится так же, как и сборка плитного потолка Армстронг. Сначала собирается обрешетка, потом устанавливаются решетчатые элементы из профилей.

Потолок Грильято

Размер ячеек решеток бывает разным, минимальный – 30 на 30 мм, максимальный – 200 на 200 мм. Высота профиля – 30-50 мм.

Существует три основных разновидности решетчатых элементов:

  • Стандарт, собираемый из U-образного профиля.
  • Пирамида, используется профиль в виде буквы Y.
  • GL-15, монтируемый из T-образного профиля.

При выборе варианта учитывают:

  1. Размер помещения. Чем выше стены в помещении и чем шире его площадь, тем больше должны быть ячейки растрового потолка. Универсальным вариантом считается размер – 100 на 10 мм высотой 40 мм.
  2. Допустимая степень прозрачности. Чем больше размер ячейки, тем проще будет увидеть черновую плиту. Для универсального размера степень прозрачности составляет 84%.
  3. Вес. Чем меньше размер ячейки и больше высота профиля, тем более тяжелой будет отделка. Это нужно учитывать при сборке обрешетки.

Профили для Грильято изготавливают из окрашенной алюминиевой ленты. Толщина зависит от класса профиля:

  • Стандарт – 0,42 мм.
  • Эконом – 0,32 мм.

Первый вариант более тяжелый, профили «Эконом» легче на 25% и дешевле на 20%. При монтаже этой системы нужно проявлять особую аккуратность, так как тонкий металл легко деформируется.

Достоинства и недостатки Грильято

Преимущества Грильято:

  1. Универсальность. Такая отделка может быть использована в помещениях любого назначения.
  2. Звукоизоляция. Объемная структура существенно снижает уровень шума.
  3. Внешняя привлекательность. При установке в помещениях с высокими стенами Грильято визуально уменьшает пространственный объем, но сохраняет ощущение легкости.
  4. Удобство. В подпотолочном пространстве можно провести коммуникации, при этом доступ к ним не будет закрыт.
  5. Организация освещения. Разрешено использовать светильники разного типа.
  6. Гигиеничность. Порошковое напыление исключает развитие на поверхностях плесневых грибков даже при использовании в помещениях с повышенной влажностью.
  7. Вентиляция. Решетчатая структура обеспечивает отличный уровень проветривания.
  8. Простой уход.
Потолок Грильято в помещении

Минусами варианта отделки являются:

  • Высокая стоимость. Недостаток относительный, так как отделка служит десятилетиями, что компенсирует высокие цены на материалы.
  • Снижение высоты помещения. При установке в помещениях с невысокими стенами нужно учитывать, что их уровень будет снижен минимум на 15 см.

Последний недостаток присущ всем вариантам подвесных потолков, их следует применять в помещениях с высотой стен от 3 м.

Сочетание с инженерными коммуникациями

При установке растровых натяжных потолков обеспечивается максимально легкий доступ к инженерным коммуникациям, проложенным в подпотолочном пространстве. Помимо освещения монтируют пожарную сигнализацию и вентиляционные системы. Для ремонта или обслуживания коммуникации не потребуется длительных демонтажных работ.

Системы освещения

Светильники устанавливаются разные, но они должны обладать следующими качествами:

  1. Небольшой вес. Установка легких светильников позволит обойтись без монтажа дополнительных подвесов.
  2. Наличие отражателей. Такие поверхности позволяют усилить световой поток. Это позволит сэкономить на количестве светильников и оплате счетов за электроэнергию.
  3. Защита. Эта опция необходима при эксплуатации в сложных условиях. Например, в бассейнах необходимо монтировать влагозащищенные светильники.
Освещение в растровом потолке

В потолках типа Армстронг часто устанавливают светильники, которые соответствуют размеру панели. Разрешено использовать точечные плафоны.

С помощью потолков Грильято организовывают общее или зонированное освещение. Лампы можно устанавливать в любом месте, на любом уровне.

Уход за покрытием

Для поддержания чистоты отделки не потребуется сложный уход. Периодически протирают покрытие от пыли. Если это влагостойкие элементы, то их очищают влажной тканью, допускается применение мягких моющих средств. Гигроскопичные плиты обмахивают сухой щеткой.

Растровые потолки подходят для просторных помещений с высокими стенами. Их установка позволит реализовать интересные дизайнерские замыслы и световые решения.

Какие подвесные потолки использовать? Часть2. Растровые или Армстронг [Статьи]

Растровые потолки используют чаще всего для офисных помещений. В свою очередь этот вид потолков тоже делится на несколько подвидов. И не только Армстронг выпускает подобные потолки. Об этом читайте нашу статью

Читайте — Какие подвесные потолки использовать? Часть 1. Виды потолков.

Армстронг или не Армстронг?

На страницах Подвесной.Ру мы уже не раз рассказывали, что Армстронг — это фирма, на сегодня это большой международный концерн, который одним из первых начал поставки в Россию растровых потолков, и даже разработал специально для нашей страны вариант недорогой минераловатной плиты Байкал. Но он не единственный поставщик подобной продукции. Подвесные потолки поставляются европейскими фирмами AMF, OWA, Geipel, американскими USG, а также различными китайскими заводами. Теперь рассмотрим подробнее на какие группы делятся растровые потолки.

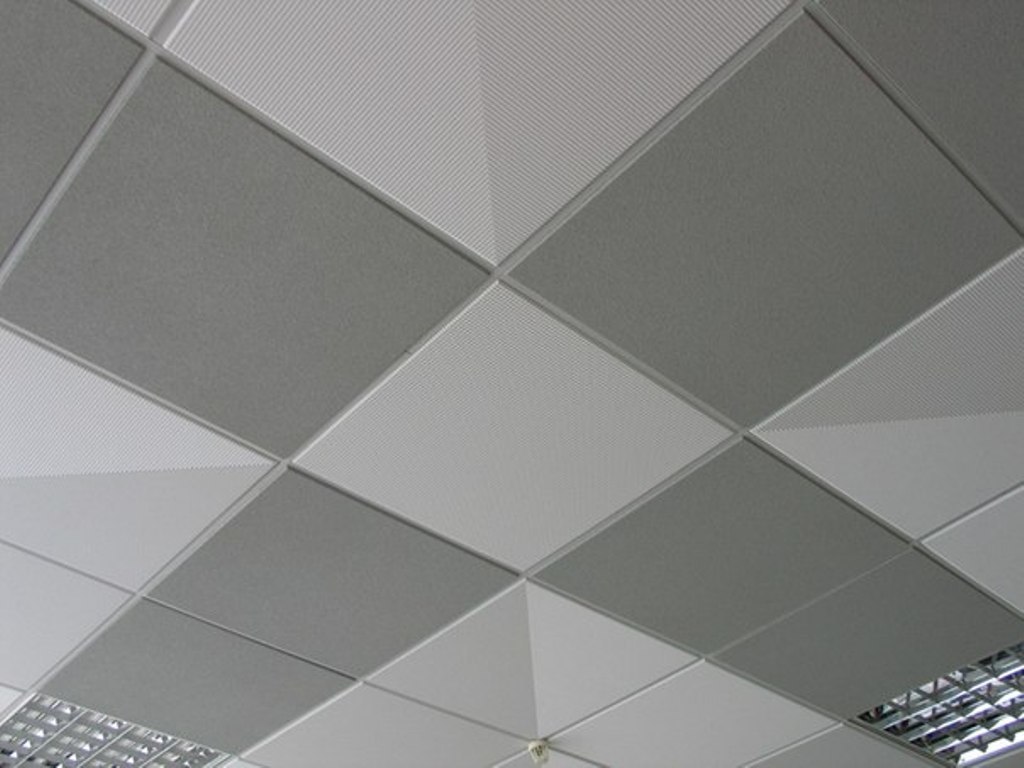

Минераловолокно

Всем нам известные, так как они самые распространенные, потолки.

Это знаменитые квадраты 60х60 см. Подобные потолки сегодня можно встретить в большинстве офисов, магазинах Перекресток и Пятерочка. Именно квадратные составляющие изготовлены из минераловолокна — так называемые потолочные плиты, а контур образован из алюминиевых и стальных конструкций — подвесная система. Кто видел как устанавливаются подобные потолки, то знает, что сначала к потолку-основанию крепится подвесная система, образуя металлическую решетку 600х600 мм, а затем в эту решетку вставляются плиты, светильники и дополнительное оборудование (например вентиляция).

В начале статьи мы рассказали, что не все такие потолки делает Армстронг, но даже этот производитель предлагает около 100 видов плит. В чем же их различие?
Внешне плиты имеют разный рисунок на поверхности. Всем известный байкал — это перфорация в виде «червоточен» — небольшие штрихи на поверхности. Плита Филигран от AMF имеет перфорацию только в виде точек, на ней нет штрихов, только точки. Но бывают плиты и без перфорации.

Например Прима Плейн Prima Plain от Armstrong, или Шлихт Schlicht от OWA. Но кроме внешнего вида все плиты имеют существенные отличия по своим акустическим и светоотражающим способностям. Байкал, Филигран и другие плиты эконом класса имеют небольшую толщину — 12-13 мм, а у китайских и того меньше — 8-10 мм. Такие плиты не создают практически никакого звукоизолирующего эффекта и предназначены больше для декоративного оформления потолка и укрытия коммуникаций. Плиты с толщиной от 15 мм имеют уже определенные значения коэффициента звукоизоляции. Еще есть коэффициент звукопоглощения. Плиты с такой характеристикой позволяют избежать эхо, они устанавливаются в кинотеатрах, конференц залах. Armstrong производит звукопоглощающие акустические потолки, например — плита NEEVA. Одним из ведущих европейских производителей акустических потолков является фирма Экофон (Ecophon). Ее продукцию можно встретить в кинотеатрах. Как правило это темно-синие или черные плиты размером 1200х1200мм на черной подвесной системе.
Обратите внимание на потолок, когда окажитесь в кинотеатре. Пример продукции Экофон — потолочная панель HARMONY OPTA-A белый . Такие плиты изготавливаются из мягкого минераловолокна. Оно имеет меньшую плотность, плиты весят меньше и за счет этого возможно изготавливать потолки из таких больших плит как 1200х1200мм.

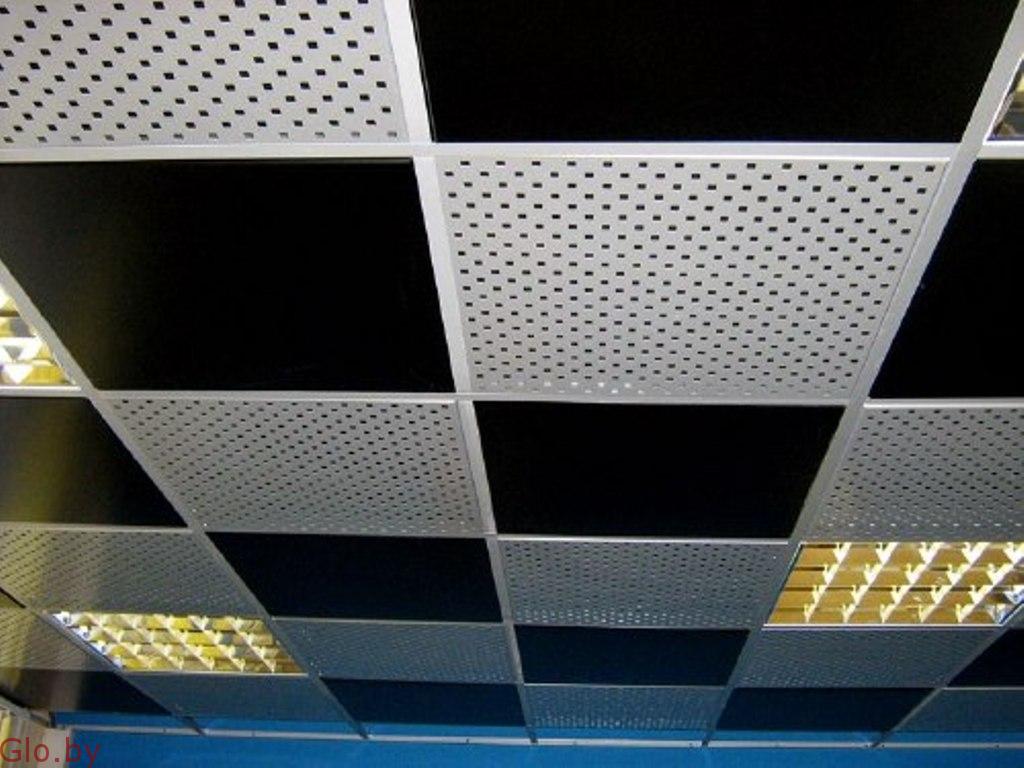

Алюминиевые или стальные кассеты

И так, в предыдущем абзаце были описаны потолочные плиты из минераловолокна мягкого и твердого (встречается наиболее часто). Но еще один распространенный вид растрового потолка — это потолок полностью из металла. И подвесная система, как обычно, и сами плиты — кассеты производятся из алюминия или, реже, из стали. Такие потолки устанавливаются во влажных помещениях. На подвесную систему ставятся квадраты, только не из минераловолокна, а из алюминия или стали. Обратите внимание на потолок в кухне Макдональдса за кассами. Там вы увидите знакомые квадраты 600х600мм, но они очень гладкие, потому что изготовлены из алюминия и покрыты порошковой краской.

Изготавливают такие кассеты так же многие производители потолков. У Армстронга — это плита ORCAL, европейский производитель Geipel изготавливает алюминиевые подвесные потолки, но наибольшее распространение в России имеют кассеты российских заводов Люмсвет и Албес. Такие потолки не боятся влаги. Их можно подвергать влажной уборке.

Есть еще плиты из пластика. Один из известных производителей — австрийская фирма Siro Burg. Она выпускает пластиковые покрытия SIBU, в том числе и плиты для установки в подвесной потолок. Так же есть российские пластиковые панели собственного производства. Их отличает большое разнообразие цветов. Можно подобрать пластик с зеркальным эффектом или полупрозрачный. А также пластик с нанесенным рисунком.

Заключение

Растровые потолки используются в большинстве случаев в офисных помещениях для быстрого монтажа и как не дорогой способ скрыть коммуникации на потолке. Но есть и дизайнерские виды потолков, которые позволяют создавать красивые интерьеры, а также гигиенические, которые можно устанавливать в поликлиниках и больницах. Кроме этого было рассказано об акустических растровых потолках, и о металлических для помещений с повышенной влажностью. Как видно применяются растровые виды потолков практически во всех сферах производственной деятельности.

Растровые потолки,Потолок подвесной растровый КНАУФ Акустика,КНАУФ АМФ

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью отделки, скрытия коммуникаций, улучшения акустических характеристик помещения и огнестойкости перекрытий. Не требует дополнительной отделки. Видимая поверхность — плиты выбранной фактуры, разделенные окрашенным металлическим профилем .

1 Плита потолочная «ППГЗ»

2 Т-профиль продольный

3 Т-профиль основной

4 Т-профиль поперечный

5a Подвес с зажимом «Твист»

5b Тяга подвеса

или взамен

5 Подвес с зажимом и тягой «Альфа»

6 Профиль угловой декоративный

7 Анкерный элемент

8 Дюбель для крепления ПУ-профиля к стене

Звукопоглощающие плиты «КНАУФ Акустика»

применяются для снижения шума, за счет уменьшения интенсивности отраженных звуковых волн от перфорированных поверхностей ограничивающих эти помещения. Применение ППГЗ позволяет понизить гулкость в помещении, т.е. избавиться от эффекта эха и улудшить восприятие речи.

КНАУФ Акустика это торговая марка плит перфорированных гипсокартонных звукопоглощающих (ППГЗ), выпускающихся по ТУ 5767 006 00285008 01 и представляющих собой плиты из гипсокартонных листов с перфорацией и наклеенным на тыльную сторону подстилающим слоем из нетканного полотна. Лицевая сторона окрашена водно дисперсионными красками или оклеена декоративными пленками, обоями и другими материалами. При использовании ППГЗ из отделочных работ исключаются трудоемкие процессы, значительно возрастает производительность труда. Обеспечивается высокий эстетический уровень и благоприятный для человека микроклимат в помещении. Увеличение звукопоглощающей способности поверхности помещения (исключение эффекта эха) достигается за счёт уменьшения интенсивности отраженных звуковых волн от перфорированных поверхностей.

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью отделки, скрытия коммуникаций, улучшения акустических характеристик помещения и огнестойкости перекрытий. Не требует дополнительной отделки. Видимая поверхность — плиты выбранной фактуры, разделенные окрашенным металлическим профилем .


1 Плита «АМФ» 600×600

:- Файнфреско
— Планет
— Стратос

— Орбит
— Файнстратос
— Сатурн
— Филигран

2 Т-профиль продольный

3 Т-профиль основной

4 Т-профиль поперечный

5a Подвес с зажимом «Твист»

5b Тяга подвеса

или взамен

5 Подвес с зажимом и тягой «Альфа» 0,8

6 Профиль угловой декоративный 24/19 *

7 Анкерный элемент 0,8

8 Дюбель для крепления ПУ-профиля к стене

Комплектная система «AMF» — это комплект, включающий в себя не только термо-звукоизоляционную плиту «THERMATEX», но и все необходимые для решения конкретной архитектурно-строительной задачи материалы, конструктивные элементы, а также технические решения и рекомендации по производству работ.

Одним из основных элементов потолка «AMF» являются плиты из минеральной ваты, которые производятся по испытанному, гарантирующему высокое качество влажному способу формования и состоят на 90% из неорганических компонентов (минеральная вата, глина) и связующего на основе крахмала. Поверхность плит имеет полную заводскую отделку, в том числе окраску несколькими слоями белой краски. Плиты поставляются в готовом для монтажа виде. Противопожарная защита при использовании плит «AMF» соответствует самым строгим мировым стандартам и обеспечивается применением негорючих компонентов. Предел огнестойкости в зависимости от типа плит и конструкции потолка доходит до 2-х часов.



Растровый потолок на подвесах П14: комплектная система КНАУФ



Вступление

В ряду комплексных систем КНАУФ выделяется система Растровый потолок на подвесах П14. В данном типе подвесного потолка не используется гипсокартонные листы и классические потолочные и направляющие профили.

Растровый потолок на подвесах П14: описание

Растровый потолок на подвесах П14 относится к комплексным системам KNAUF и включает набор материалов для монтажа растрового подвесного потолка. Растр это регулярно повторяющая структура поверхности потолка наподобие шахматной доски. Визуально растровый потолок разбит на квадраты или прямоугольники, размерами 600 на 600, 1200 на 600, 1500 на 300 и т.д. мм.

Аналогами растрового потолка КНАУФ является более известная система подобных потолков Армстронг.

Конструкция растрового потолка П14

Как и все комплексные системы КНАУФ, потолок П14 не является несущей конструкцией помещения. Базовыми элементами растрового потолка П14 являются:

  • Каркас потолка, из металлических Т-профилей PrimLine;
  • Плиты KNAUF Данолайн.

Полный комплект потолка включает дополнительные элементы необходимые для его сборки и подвеса. Полная масса потолка составляет 8-9,5 килограмм одного метра.

Фото конструкции потолка П14

  1. Плита Данолайн компании KNAUF;
  2. Профиль Т-вида направляющий 24 на 38 мм;
  3. Профиль Т-вида направляющий-поперечный 24 на 38;
  4. Профиль Т-вида поперечный 24 на 38;
  5. Подвес на тяге и зажиме;
  6. Декоративный элемент угловой 24 на 19;
  7. Крепеж – анкер;
  8. Дюбеля К 6-35.

Где применять потолок П14

Особенность растровых потолков, это отсутствие этапа отделки. Сам по себе растровый потолок готовый вариант отделки потолка, скрывающий ненужные инженерные коммуникации.

Никаких ограничений по применению растровых потолков нет, кроме мокрых помещений.

Этапы монтажа потолка П14

Монтаж растрового потолка проходит по следующим этапам:

  • Разметка потолка заключается в разделение потолка на оси, показывающие расположение профилей потолка. Также на разметке помечаются места расположения светильников, вентиляции и мест крепления подвесов.
  • По периметру стен и колон (если они присутствуют) делается разметка для установки поддерживающего профиля PL.
  • Устанавливаются профили по периметру.
  • Собирается каркас потолка на подвесах из Т-образного профиля.
  • Укладываются плиты потолка.
  • Устанавливаются светильники, вентиляционные решетки.

Монтаж растровых потолков производится в чистом помещении после окончания грязных строительных работ. Температура в помещении должна быть 15-20˚C, с влажностью не более 70%.

Электромонтаж растровых потолков

Конструкция каркаса растровых потолков предполагают установки специальных светильников вместо растровых плит. Однако, каркас самих светильников должен иметь независимые или дополнительные подвесы, а не укладываться в каркас потолка.

Вывод

По практике Растровый потолок на подвесах П14 компании КНАУФ значительно проигрывает в популярности и применению аналогичным потолкам Армстронг.

Скачать

Скачать PDF лист с инструкцией и описанием можно тут или тут.

©Gipsokart.ru

Другие инструкции PDF



Похожие статьи

Потолки подвесные Грильято, подвесные реечные потолки, минеральные потолки армстронг, подвесные плиты, растровый светильник

+375 (17) 5474466
+375 (17) 5474667
+375 (17) 5474880
+375 (17) 5474881
+375 (29) 1102096

  • Потолки Грильято

    Грильято — потолок подвесной в виде решетки. Это современное дизайнерское решение потолка. Потолки Грильято открывают новую перспективу в архитектуре подвесных потолков.

    Подробнее
  • Подвесные потолки

    Подвесные потолки красивы, практичны, скрывают практически все дефекты, долговечны и легко монтируются, прекрасно дополнят интерьер общественного или жилого помещения.

    Подробнее
  • Потолки Армстронг

    Минеральный подвесной потолок Армстронг позволяет создать в помещении оптимальную акустику, необходимый уровень освещения, значительно улучшить облик помещения.

    Подробнее
  • Т-профиль

    Т-профиль придает жесткость собранной конструкции, обеспечивает надежную фиксацию элементов и сохраняет четкую геометрию подвесного потолка на все время эксплуатации.

    Подробнее
  • Светильники

    Выбор осветительных приборов, дизайнерских решений и различных вариантов освещения подвесного потолка сегодня очень широк. Нужно только сделать правильный выбор.

    Подробнее
  • АКЦИИ И НОВИНКИ

    Проводимые нами акции позволяют экономитьПодробнее
  • ГАРАНТИЯ

    Качество потолков гарантированоПодробнее
  • МОНТАЖ

    Выполняем весь комплекс монтажных работПодробнее
  • ЗАКАЗАТЬ

    Сделайте предварительный заказ потолковПодробнее

ГРИЛЬЯТО, АРМСТРОНГ:

Подвесные потолки органично впишутся практически в любой интерьер. Особенно привлекательно смотрятся они в торговых центрах, офисных помещениях, выставочных залах, иных общественных зданиях. Ассортимент и модельный ряд современных подвесных потолочных конструкций очень велики. На современном рынке строительных материалов широко представлены ячеистые, реечные и кассетные потолки, а также различные светильники. С их помощью можно создать различные варианты оригинального дизайна. Наше предприятие поставляет изделия ведущих мировых производителей данной продукции. На нашем сайте можно ознакомиться с предлагаемыми подвесными системами и сделать свой выбор. Если у Вас возникли затруднения или вопросы, обращайтесь к менеджерам по телефонам, указанным на сайте.

Подробнее



Наши работы

Оборудование помещений различного назначения потолками Грильято



Магазин Оранжевый верблюд   Автосалон Mazda



Банкетный зал   Офисное помещение

Трековые системы освещения, установленные на подвесных потолках Грильято и Армстронг



Трековый прожектор на шине   Магазин Респект


ТРЦ Дана Молл   ЦУМ, г. Минск

Подробнее
Новости


Отсутствуют минусы минеральной плиты (низкая прочность, запах, набухание и разводы от повышенной влажности). Пожароустойчива!

Подробнее





Декоративный прожектор на шинопроводе для торгового зала и витрин.

Подробнее





Разноуровневый потолок Грильято всё больше и больше набирает популярность у дизайнеров и заказчиков.

Подробнее





Предлагаем по доступным ценам новый улучшенный светодиодный светильник для подвесного потолка Грильято.

Подробнее





Еще одна новость, для тех, кто любит разумно сэкономить. Мы проводим специальную акцию для новых клиентов!

Подробнее

Все новости








Светодиодные светильники

ООО «Форма-Ком» расширило ассортимент предлагаемых светодиодных светильников. Так, помимо реализуемых  светильников, с которыми можно ознакомиться на нашем сайте на следующей странице: https://griliato.by/svetilniki-svetodiodnie, в настоящее время поступили новые модели осветительных приборов:  «Cветодиодные светильники».



Монтаж потолков

ООО «Форма-Ком» производит полный комплекс работ по монтажу подвесных потолков различных конструкций, в том числе с установкой осветительных приборов.


Подробнее

Компания «Форма-Ком» поставляет продукцию и готова выполнить работы по монтажу подвесных потолков на всей территории Республики Беларусь, в частности , в городах: Минск, Гомель, Могилев, Витебск, Гродно, Брест, Бобруйск, Барановичи, Борисов, Орша, Пинск, Мозырь, Солигорск, Новополоцк, Лида, Молодечно, Полоцк, Жлобин, Светлогорск, Речица, Слуцк, Жодино, Слоним, Кобрин, Волковыск, Калинковичи, Сморгонь, Осиповичи, Рогачев, Горки, Новогрудок, Вилейка, Берёза, Кричев, Дзержинск, Ивацевичи, Лунинец, Поставы

Рекомендуем ознакомиться: подвесные потолки, грильято, подвесные реечные потолки, потолок армстронг, растровый светильник, потолок подвесной, реечный потолок, монтаж потолков, албес, подвесные плиты, светильники для подвесных потолков, светодиодные светильники купить в Минске цена, энергосберегающие светильники, светильник армстронг, акцентное освещение, Центрстройсвет, ЦСВТ, светильник Айсберг, светильник Аврора, светильник Универсал, светильник на шинопровод, акцентирующая подсветка, прожектор на шине, шинопровод.

© ООО «Форма-Ком», г.Минск, +375 (17) 5474466

Сколько весит каркас потолков типа армстронг на 1м2

Часто возникает вопрос: можно ли узнать вес каркаса потолков армстронг на 1м2

Отвечаем: можно.

Давайте посчитаем:

Вес каркаса Албес-Норма на 1м

2

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

Наименование норма расхода на 1м2 ед.изм. вес 1шт, кг вес 1 м.п., кг умножаем вес 1 м. п. каждого профиля на нормы расхода
1 Основная (несущая) направляющая, длиной 3700 мм 0,84 м.п. 0,629 0,17 0,1428
2 Длинная поперечная планка длиной 1200 мм 1,68 м.п. 0,166 0,138333 0,2324
3 Короткая поперечная планка длиной 600 мм

0,84

м.п. 0,075 0,125 0,105
Итого: 0,4802 кг

Итак, мы с вами посчитали вес 1м2 каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес подвесного потолка Армстронг на 1 м2 можно посчитать, добавив массу потолочной плиты к весу 1м2 каркаса. Сколько весит панель Армстронг (имеется в виду производитель) указано в каждой карточке товара. Вес потолочной панели зависит от технических параметров отдельно взятой плиты.

Все потолочные панели выполняют свою определенную функцию. Какие плиты бывают читайте в «Потолки Армстронг с плитами из минеральной ваты».



Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

  • Обеспечение безопасности

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

  • монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

  • транспортировка

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

  • сметные расчеты

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

Подвесные потолки в Москве – podvesnye.ru

Желание установить подвесной потолок у себя дома – это уже не следование моде, а выраженная необходимость. В современном ритме жизни всегда хочется поспеть за самыми главными тенденциями в развитии разных областей. И это касается также ремонта. Современное оформление потолка должно быть не только эстетичным, но и быстрым. Именно поэтому подвесные потолки заслужили всеобщее признание. А отдельные типы подвесных потолков стали популярными для всех видов помещений, начиная от общественных и заканчивая жилыми.

Среди основных типов подвесных потолков можно выделить модульный подвесной потолок, который, как говорится в названии, состоит из модулей. То есть это потолок, который состоит из отдельных элементов для создания всего потолка. Обычно модули могут быть представлены рейками, кассетами и прочими элементами. Материалом в этом случае чаще всего служит гипсокартон. Данный тип потолка очень удобен, поскольку при порче отдельных элементов можно их заменить без демонтажа всей подвесной системы. Обычно такой тип потолка используется для сложных конструкций, поскольку сплошной потолок не может быть установлен так качественно, как модульный. Отдельные модули намного легче закрепить и установить разными фигурными элементами.

Другим распространенным типом подвесного потолка можно считать подвесной потолок кассетный. Отличием данного типа подвесного потолка от модульного заключается лишь в материале, из которого изготовлены отдельные элементы потолка. Для кассетных потолков используются металлические и алюминиевые квадраты. Чаще всего они еще оцинкованы. Кассетный потолок очень востребован во влажных помещениях, поскольку металл и алюминий для этих потолков не взаимодействует с влагой. Следующий тип подвесного потолка – это подвесной потолок ячеистый. Это особая конструкция из алюминия, обрешетка которого составляет ячейки, которые заполняются алюминиевыми или металлическими направляющими. Следует отметить, что разные типы потолков требуют определенной сферы применения. Так, например, ячеистый потолок прекрасно подходит для оформления потолка с большой площадью. Что касается небольших помещений, то такой потолок не может быть установлен из-за своих размеров.

Не менее интересен и такой тип подвесного потолка, как подвесной потолок растровый. Растровый потолок представляет собой плиты из минерального волокна, которые не требуют дополнительной отделки, а это значит, что их очень легко устанавливать. Сферой применения растрового потолка являются детские учреждения и офисы, поскольку они обладают такими качествами, как гигиеничность и звукопоглощение. А такой тип потолка, как панельный подвесной потолок очень похож на модульный, но при этом наименьший модуль должен быть не менее 300 сантиметров.

Все типы подвесного потолка имеют собственное предназначение и установка одного типа вместо другого просто невозможна. Так, например, для жилых помещений не подойдут ячеистые потолки, поскольку по размерам они очень большие и установить их в небольшое пространство не представляется возможным. То есть для выбора данного типа потолка помещение должно быть габаритным. А модульные и кассетные потолки прекрасно подходят для небольших помещений, поскольку они компактные и могут быть изготовлены любого размера. Для офисов актуальными будут растровые потолки, поскольку они больше отражают деловой стиль и при этом отличаются разными размерами. Следует отметить, что использование разных типов потолка обусловлено еще и материалами, из которых они изготовлены. Также следует помнить, что разные типы подвесного потолка имеют также и разные способы для проводки инженерных коммуникаций и вентиляции подвесного потолка.

Таким образом, выбор типа подвесного потолка диктуется разными факторами, которые очень важно учесть, чтобы потолок стал украшением дома, а его установка не была затруднена техническими характеристиками того или иного типа потолка.

Растр против вектора: плюсы и минусы обоих типов тайлов карты

«Растр против вектора». Являются ли растровые карты устаревшими и старомодными? Являются ли векторные плитки новой тенденцией в мире картографии? В этой статье мы постараемся осветить преимущества и недостатки обоих типов плитки.

Слой, содержащий саму карту, улицы, реки, парки и другие объекты, является слоем фрагментов карты. Он лежит в основе каждой карты и является базовым слоем для цифровой карты. Тайлы карты определяют, как будет выглядеть карта, ее стиль и тип.Они рассчитываются и отображаются на основе базы данных ГИС и распространяются с сервера поставщика карт. Сервер отдает тайлы клиенту по требованию. Таким образом, клиентские приложения могут визуализировать их в виде карты.

До недавнего времени все тайлы карты были в растровой форме. Однако рынок цифровых карт и компонентов расширяется и развивается. В настоящее время все больше и больше карт предоставляют вместе с растровыми картами фрагменты векторных карт.

Теперь у нас есть выбор. Растровые карты против векторных. Но что выбрать? У обоих подходов есть свои плюсы и минусы, и оба они имеют некоторую специфику в реализации.

Фрагменты растровой карты

Фрагменты растровой карты — это изображения, размер которых оптимизирован для Интернета. Ниже вы можете увидеть примеры растровых тайлов. Платформы карт и SDK размещают листы растровой карты в правильном порядке, чтобы в результате создать карту.

Тайлы растровой карты

Pros

  • Проверенная временем технология, которая работает на всех типах устройств (настольных и мобильных) и во всех браузерах

Минусы

  • Нет возможности настроить или добавить новые стили на клиентском сайте
  • Невозможно изменить метки, показать/скрыть объекты в клиентском приложении
  • В какой-то момент вы можете видеть пустые области на экране на карте двигаться/масштабировать.То есть требуется некоторое время, пока необходимые плитки не будут загружены.

Задержки рендеринга при загрузке растровых листов

Фрагменты векторной карты

В отличие от растровых фрагментов векторные фрагменты являются не изображениями, а бинарными файлами. Они содержат всю необходимую информацию для создания карты на стороне клиента.

Pros

  • Стиль карты и надписей может быть изменен в клиентском приложении на лету
  • Тайлы имеют очень маленький размер, что делает их идеальными для потоковой передачи и оффлайн карт
  • Карта перемещается, увеличивается/уменьшается плавно без задержки рендеринга

Минусы

  • Рендеринг происходит на стороне клиента, что может создавать проблемы с производительностью на медленных устройствах
  • Не все SDK для векторных карт имеют мобильную версию.Бывает, что на некоторых устройствах визуализация неверна или слишком медленна
  • Пока нет стандарта, не привязывающего вас к SDK поставщика карт

Векторные и растровые тайлы карты: что использовать?

Так что же использовать? Это зависит от потребностей вашего приложения. Мы рекомендуем вам перейти к векторным тайлам, если размер тайлов карты и гибкость стилей важны для вашего приложения. И оставайтесь с растровой версией карт, если карты должны работать на любых типах устройств, включая медленные.

Geoapify предлагает растровые и векторные фрагменты с различными стилями для вашей карты

С помощью API Geoapify вы можете создать пользовательскую карту с нуля. Мы предлагаем различные стили для карт, так что вы можете выбрать «внешний вид» для карты. У нас доступные цены и тарифные планы на разную нагрузку. Кроме того, вы можете начать использовать наши API бесплатно, а затем перейти на тарифный план, соответствующий вашему бюджету и потребностям.

Что такое векторные плитки и почему вас это должно волновать – MapTiler

Опубликовано 07 февраля 2019 г.

Векторные тайлы становятся новой тенденцией и, скорее всего, будущим публикации карт.В чем заключается технология и как ее можно внедрить уже сегодня?

Растровые тайлы, векторные тайлы и в чем разница

Традиционно веб-карты были основаны на технологии растровых листов. Это был набор квадратных изображений, расположенных рядом друг с другом, каждое из которых имело фиксированную географическую область и масштаб. Вместе они создавали целый мир, но отображались только плитки, которые вы просматривали, а остальное доставлялось в ваш браузер, когда вы меняли положение или масштаб.

Более подробное руководство по растровым плиткам можно найти в этом документе.

Карта, разделенная на растровые фрагменты

Векторные плитки, которые были введены позже, также предоставляют данные, которые разделены на квадратные плитки. Но нет растровых изображений, только предварительно сгенерированные векторные данные, которые присутствуют на запрашиваемой области (те элементы карты, которые выходят за пределы текущего тайла, обрезаются с определенным смещением, что важно при соединении тайлов между собой).Векторные тайлы визуализируются на стороне клиента с помощью стиля, представляющего собой небольшой текстовый файл, который определяет внешний вид элементов карты (например, дорога должна быть сплошной красной линией, которая должна располагаться поверх всех элементов карты). Стиль также указывает, должен ли отображаться элемент карты, какой шрифт следует использовать для метки и на каком языке эта метка должна отображаться. Это дает больше возможностей менять карту на лету с минимальными затратами ресурсов.

Векторные фрагменты передаются через Интернет в виде упакованных географических данных в векторном формате, разбитых на прямоугольные фрагменты.

Благодаря этой гибкости и возможности рендеринга растровых листов из предварительно сгенерированных векторных листов по запросу, если это необходимо, большинство крупных игроков в картографической индустрии уже перешли на эту технологию.

Векторные плитки

Плюсы:
  • Меньший размер данных и, следовательно, меньшие требования к дисковому пространству
  • Уменьшение потребления полосы пропускания
  • Более быстрое время генерации
  • Улучшенный пользовательский интерфейс - плавное масштабирование
  • Невидимые уровни масштабирования - пользователи масштабируют и панорамируют во всех масштабах
  • Мобильный стандарт де-факто
  • Простая настройка - с помощью одного небольшого текстового файла вы определяете, как должна выглядеть карта, какой шрифт следует использовать, язык для надписей на карте и даже скрываете определенные элементы карты - все на лету
Минусы:
  • Карта рендерится на стороне клиента и требует немного более мощного оборудования
  • Данные являются обобщенными и поэтому не подходят для прямого редактирования

Растровые плитки

Плюсы:
  • Подходит для растровых данных, таких как спутниковые/аэрофотоснимки
  • Более низкие требования к оборудованию конечных пользователей
  • Еще немного улучшена поддержка веб-библиотек JavaScript и программного обеспечения ГИС для настольных ПК
Минусы:
  • Увеличенный размер каждого тайла и данных на серверах
  • Требуется больше времени для создания
  • Медленная загрузка нарушает работу пользователя при перемещении по карте

Можно смешивать растровые фрагменты с векторными фрагментами и наилучшим образом использовать оба, например. г., спутниковая карта (растровые тайлы) с наложением улиц с надписями, доступными на многих языках (векторные тайлы)

Спутниковая карта Европы с корейскими надписями - эти же тайлы можно использовать на любом другом языке - без необходимости повторного рендеринга тайлов. Нужно только внести небольшое изменение в стиль, которое представляет собой однострочное изменение в текстовом файле. Это изменение также можно сделать «на лету» из раскрывающегося меню. Протестируйте его на домашней странице MapTiler.com.

Создание собственных векторных листов

Если у вас есть данные в векторных форматах, вы можете легко создать из них векторные листы с помощью MapTiler Desktop.Эта функциональность доступна, начиная с версии 10, которая была выпущена недавно.

Вы просто перетаскиваете данные в формате Shapefile, GeoJSON или другом векторном формате в MapTiler Desktop, корректируете окончательные свойства карты, если хотите, и выбираете выходной формат. Карта может быть создана в виде MBTiles или структуры папок, предназначенной для быстрого обслуживания в Интернете без необходимости в дополнительном серверном программном обеспечении. Весь процесс описан в этой инструкции.

Вы можете попробовать это с примерами данных о станциях и линиях метро Нью-Йорка.

Поддерживаемые библиотеки веб-интерфейса и мобильные SDK

Несмотря на относительную новизну векторных тайлов, они уже поддерживаются многими библиотеками JavaScript:

  • Мапбокс GL JS
  • OpenLayers с векторными листами
  • Буклет GL

Поддерживаются мобильные SDK, а также загрузка векторных листов в настольных ГИС-программах, таких как QGIS, ArcGIS и других. Прочтите эту статью для получения исчерпывающего списка поддерживаемых приложений.

Начните использовать векторные листы с MapTiler

Загрузите MapTiler Desktop бесплатно и превратите ваши векторные данные в векторные плитки.

Вы также можете попробовать MapTiler Cloud, основанный на технологии векторных листов и предлагающий хостинг для векторных листов.

растровых плиток | API | Mapbox

API растровых листов Mapbox обслуживает растровые листы, созданные из наборов фрагментов спутниковых изображений, и наборы фрагментов, созданные из растровых данных, загруженных в Mapbox.ком.

Get

/v4/ prom

/v4/ profertilet_id reperty/bry} @2x} .?????}

9029
Требуемые параметры Тип Описание
tileset_id string Уникальный идентификатор растрового набора тайлов в формате username.id . Чтобы объединить несколько наборов тайлов, используйте список, разделенный запятыми, содержащий до 15 идентификаторов наборов тайлов.
zoom integer Определяет уровень масштабирования фрагмента, как описано в спецификации Slippy Map Tilenames.
{x}/{y} целое число Указывает столбец {x} и строку {y} тайла, как описано в спецификации Slippy Map Tilenames.
Формат 2 String Указывает формат возвращенной плитки:
UTGGRID
.png True Color PNG
.png32 32 цвет индексированных PNG
.png64 .png64 2 64 Цвета индексирован PNG
.Png128 128 индексированных цветов PNG
.png256 256 Размер
.jpg70 .jpg70 70% Качества JPG
90% Качества JPG
0 90% Качества JPG
Формат любого запроса изображения можно заменить любым из этих форматов, чтобы настроить качество изображения для различных требований к пропускной способности. Форматы с более высокой степенью сжатия, такие как jpg70 или png32 , могут быть полезны для повышения производительности по сравнению с качеством изображения.

Примечание. Плитки, содержащие mapbox.satellite , всегда доставляются в формате JPEG, даже если URL-адрес указывает PNG. Формат PNG не может эффективно кодировать фотографические изображения, подобные тем, которые используются mapbox.satellite .

Дополнительные параметры Тип Описание
Описание
@ 2x String Запросить более высокую DPI версию изображения.

Пример запроса: Получить растровые фрагменты



$ curl "https://api.mapbox.com/v4/mapbox.satellite/1/0/[email protected]?access_token=ВАШ_MAPBOX_ACCESS_TOKEN"


Ответ: Получить растровые фрагменты

Ответ представляет собой фрагмент растрового изображения в указанном формате. Для повышения производительности плитки изображений поставляются со значением заголовка max-age , установленным через 12 часов в будущем.

Ответ Тело Сообщение HTTP-код статуса Описание
401 Ни один жетон не использовался в запросе.
Не авторизован — неверный токен 401 Проверьте токен доступа, который вы использовали в запросе.
Запрещено 403 Возможно, возникла проблема с вашей учетной записью. Проверьте страницу своей учетной записи для получения более подробной информации.

В некоторых случаях использование маркеров доступа с ограничениями URL также может привести к ошибке 403 . Для получения дополнительной информации см. наше руководство по управлению токенами.

Набор тайлов {название набора тайлов} не существует 404 Проверьте имя набора тайлов, которое вы использовали в запросе.
Плитка не найдена 404 Проверьте столбец и строку плитки, запрошенной в запросе.
Уровень масштабирования должен находиться в диапазоне от 0 до 30. 422 Уровень масштабирования, указанный в запросе, превышает 30 или содержит нечисловые символы.
Неверное значение качества {значение} для растрового формата {jpg/png} документация.
  • Ограничение скорости по умолчанию для конечной точки Mapbox Raster Tiles API составляет 100 000 запросов в минуту. Если вам требуется более высокий предел скорости, свяжитесь с нами.
  • Если вы превысите лимит скорости, вы получите ответ HTTP 429 Too Many Requests . Сведения о заголовках ограничения скорости см. в разделе Заголовки ограничения скорости.
  • Если вы скомпонуете несколько ID наборов тайлов, запрос API будет иметь время кэширования набора тайлов с наибольшим значением s-maxage .
  • Оплачивается по запросам
  • См. тарифы и скидки за запросы плитки в разделе цен Карты

Использование API растровых плиток измеряется в запросах плитки Подробная информация о количестве запросов плитки, включенных в уровень бесплатного пользования, и стоимости запроса сверх того, что включено в уровень бесплатного пользования, доступна на странице с ценами.

Тест рендеринга фрагментов карты в реальном времени: векторные и растровые фрагменты

Карта рабочего стола в браузере

При работе с картами в таких системах, как ГИС, пользователю обычно необходимо создавать карты и быстро просматривать результаты. Большинство настольных ГИС-движков справляются с этим достаточно хорошо, но сегодня мы видим, что существует большая потребность в таком опыте и в веб-браузерах. GIS Cloud с его миссией по переносу ГИС с настольных компьютеров в Интернет через облачную среду фокусируется на более быстрой визуализации карт.

Большинство технологий веб-картографирования основаны на растровых изображениях, т.е. Карты Гугл. Эти карты состоят из множества фрагментов карты (изображений), обычно упорядоченных по пирамидальной схеме. Такие тайлы загружаются в карты довольно быстро, потому что они уже отрендерены на серверах. Существуют также механизмы с открытым исходным кодом, такие как Mapnik, которые могут делать то же самое из любых геопространственных данных. Этот движок в сочетании с программным обеспечением TileCache может создавать фрагменты растровой карты из любых данных, но есть одна большая проблема: рендеринг в реальном времени.

Создание растровых изображений может потреблять ресурсы ЦП и памяти. Во многих случаях тайлы визуализируются заранее, а затем просто передаются с сервера. Это может работать для развертывания проектов, но не для рендеринга в реальном времени, который необходим, когда у нас есть динамическая карта ГИС, которую мы хотим создать и отредактировать в браузере.


Механизм векторных карт

Облако ГИС, помимо возможности создавать растровые фрагменты карты, также может создавать векторные фрагменты. Эти тайлы рендерятся быстро, и их размер файла составляет всего 20-50% по сравнению с эквивалентными растровыми тайлами.Это может произойти из-за того, что тайлы не рендерятся на сервере, они фактически упаковываются в векторный формат и доставляются клиенту, где фактически происходит рендеринг. GIS Cloud может создавать векторные листы в формате SWF и SVG. Формат SWF — это формат Adobe Flash, который этот движок обрабатывает с высокой производительностью. Формат SVG все еще проходит испытания, но этот формат является векторным форматом для HTML5 и будущих веб-стандартов для мультимедийного контента. 2 x 5, т.е.е. 80 запросов.

Тестовый сервер имел четырехъядерный процессор с частотой 2,5 ГГц, 4 ГБ памяти и 15 000 дисков в RAID1.

Mapnik, т. е. TileCache, был протестирован как векторный движок CGI и GIS Cloud как модуль CGI и Apache.


Сначала мы протестировали только 1 параллельный процесс:










5 одновременных процессов:










25 параллельных процессов:









Заключение

Из этого теста мы можем заметить значительную разницу между ресурсами, необходимыми для создания векторных и растровых тайлов.Мало того, что с помощью векторной технологии можно производить больше тайлов в секунду, размер этих тайлов значительно меньше, и поэтому требуется меньшая полоса пропускания. Технология векторной ГИС, обеспечивающая такую ​​производительность, может обеспечить полноценную работу с настольной ГИС в браузере и открыть возможности для размещения все большего количества инструментов ГИС в Интернете.

Хотите попробовать платформу GIS Cloud? Подпишитесь на 30-дневную бесплатную пробную версию.


3 причины, почему векторные карты лучше растровых | by TPL Maps

By Shah Taj

В эпоху цифровых технологий карты, которые когда-то печатались на больших листах, теперь находятся на расстоянии одного клика.Вы можете носить карту всего мира в кармане, не занимая физического места.

Поскольку все больше и больше людей приспосабливаются к цифровой эре, поставщики навигационных решений по всему миру стремятся повысить качество своих карт. Это создает спрос на предоставление расширенных функций карты, масштабируемой производительности и круглосуточной доступности на ходу.

ЗАЧЕМ НУЖНЫ ПЛИТКИ КАРТЫ?

Чтобы понять разницу между векторными и растровыми фрагментами, давайте сначала рассмотрим, зачем нужны фрагменты карты. Точно так же, как нам нужен фон для изображения, нам нужна основа для картографического приложения. Это скелет, состоящий из десятков плиток, сшитых вместе, чтобы сформировать большую связную карту.

По сути, все данные, которые должна отображать карта, разбиты на плитки.

Дороги, улицы, достопримечательности, местные предприятия, рынки и многое другое выгравированы на этих плитках, чтобы пользователи могли перемещаться и исследовать их.

Тайлы карты бывают двух основных типов; растровые и векторные.

ЧЕМ ОТЛИЧАЮТСЯ ВЕКТОРНАЯ И РАСТРОВАЯ ПЛИТКИ?

Растровые данные — это любые непрерывные данные; в виде пикселей.Примером растровых данных являются цифровые изображения, данные которых хранятся в пикселях.

Векторные данные, с другой стороны, являются дискретными и имеют атрибуты, хранящиеся относительно геометрических объектов. Примером набора векторных данных могут быть данные городской дорожной сети.

Дороги не могут существовать на каждом метре земли, поэтому их данные не могут быть непрерывными. У дорог также есть такие атрибуты, как названия, толщина, длина и т. д.

Векторные и растровые плитки отличаются так же, как и данные. Растровые плитки — это изображения, тогда как векторные плитки имеют базовую геометрию и атрибуты объектов сверху.

Итак, вот чем векторные карты лучше растровых

1. Стилизация фрагментов

Поскольку растровые фрагменты представляют собой изображения, сшитые вместе, их можно масштабировать и панорамировать, но они не предоставляют возможности стиля на стороне пользователя. Растровые листы имеют фиксированные стили, определенные во время их создания.

Векторные плитки могут быть динамически оформлены на стороне пользователя. Элементы карты могут отображаться разными цветами и размерами символов, а метки имеют регулируемую ориентацию и размер шрифта.Это позволяет векторным картам адаптироваться к различным уровням масштабирования и углам поворота, а также отображать динамические стили, делая их интерактивными.

2.

Рендеринг карты

Другим фактором, который делает векторные листы лучшей альтернативой, является рендеринг. Растровые листы предварительно визуализируются на стороне разработчика и загружаются на сервер, поэтому каждый раз, когда пользователь открывает карту, предварительно визуализированные листы просто отображаются на экране.

Векторные плитки, однако, отображаются на стороне пользователя. Это позволяет часто обновлять векторные листы и позволяет включать различные параметры стиля по мере того, как листы визуализируются в режиме реального времени.

3. Размер и скорость

Векторные фрагменты составляют примерно 20–50% размера растровых фрагментов и требуют меньше времени для передачи, требуя меньше ресурсов для обработки. Кроме того, векторные плитки обеспечивают отображение с высоким разрешением на всех уровнях масштабирования без увеличения размера файла ваших плиток. Растровые плитки имеют файлы разного размера, которые не обеспечивают высокого разрешения при больших уровнях масштабирования.

Будь то скорость обработки, потребление ресурсов, стиль, функциональность или рендеринг, векторные листы оказываются более гибкими и динамичными.Они позволяют стилизовать на лету вместе с некоторым пространственным анализом данных.

Векторные фрагменты также являются выбором TPL Maps для повышения ценности их приложений и геопространственных решений. Будучи гладкими и легкими, векторные карты пользуются большим спросом и функциональностью на геопространственном рынке по всему миру.

Пользовательский растровый слой с OpenMapTiles – OpenMapTiles

Вы можете комбинировать OpenMapTiles с любым пользовательским растровым слоем. Сюда входят не только отсканированные бумажные карты или спутниковые снимки, используемые в качестве базового слоя на вашей карте, но и полупрозрачный слой затенения рельефа, который улучшает внешний вид стандартных карт OpenMapTiles.

Растровые данные, которые вы хотите использовать для карты, должны быть сначала преобразованы в фрагменты карты. Вы можете использовать MapTiler для работы. MapTiler прост в использовании, а также поддерживает географическую привязку, если ваши растровые данные еще не имеют географического положения. Он поддерживает множество входных форматов, включая PNG, JPEG, GeoTIFF, ECW или PDF.

Мы рекомендуем экспортировать тайлы карты в формате MBTiles, но также возможен выход в виде папки.

Следующим шагом после создания фрагментов карты является подготовка стиля карты, подходящего для ваших данных.Самый простой способ — начать с одного из существующих стилей GL и отредактировать его локально с помощью Maputnik.

После того, как вы клонируете репозиторий стилей и перед тем, как начать редактирование в Maputnik, вам необходимо добавить источник ваших растровых данных. Откройте style.json в текстовом редакторе и найдите раздел sources . Должно получиться так:

  "источники": {
    "открытые карты": {
      "тип": "вектор",
      "url": "https://api. maptiler.com/tiles/v3/tiles.json?key={key}"
    }
  },


Добавить новый источник со ссылкой на фрагменты вашей карты:

  "источники": {
    "открытые карты": {
      "тип": "вектор",
      "url": "https://апи.maptiler.com/tiles/v3/tiles.json?key={key}"
    },
    "mymaptiles": {
      "тип": "растр",
      "url": "путь/к/вашему/файлу.mbtiles"
    }
  },


После этого вы можете приступить к редактированию своего стиля в Мапутнике и настроить его по своему усмотрению. Редактировать стиль растрового слоя может быть очень просто:

  {
  "id": "мой слой",
  "тип": "растр",
  "источник": "mymaptiles",
  "макет": {
    "видимость": "видимый"
  }
}


После настройки стиля ваша карта готова.

Окончательная карта может быть представлена ​​как комбинация OpenMapTiles и растровых MBTiles, а также как единый набор растровых листов с использованием TileServer GL.

Векторные тайлы против растровых тайлов – плюсы и минусы

Базовые карты

дают нам основу для визуализации и анализа данных с использованием платформы ArcGIS. Но теперь, когда доступно множество вариантов, задумывались ли вы, используете ли вы правильную базовую карту в своем решении?

Быстрая эволюция технологий приводит к необходимости использовать плитки с быстрым рендерингом, поэтому вектор, похоже, получает все большее распространение в наши дни. Тем не менее, растровые листы остаются очень полезными для многих задач и рабочих процессов.

Так вектор или растр? Найдется место для обоих видов плитки. Принятие правильного решения о том, что лучше для вас и ваших клиентов, действительно сводится к вашим конкретным потребностям.

ВЕКТОР

Плюсы:

  • Тайлы визуализируются быстро, и их размер составляет всего 20-50 процентов от размера файла растровых тайлов. Например: для создания векторных фрагментов базовой карты мира Esri требуется прибл. восемь часов на настольном компьютере, а тайлы имеют размер
  • 13 гигабайт.
  • В секунду можно производить больше плиток
  • Требуется меньшая полоса пропускания из-за меньшего размера пакетов фрагментов, что делает векторные фрагменты лучшим выбором при потоковой передаче на устройства
  • Стили карты (цвет, серый, ночной режим и т. д.)) можно изменить без загрузки дополнительной информации или других наборов плиток
  • Динамическая маркировка позволяет изменять размер и тип шрифта на лету

Минусы:

  • Рендеринг происходит на стороне клиента, где ограниченные ресурсы могут снизить скорость
  • Снижает четкость за счет снижения детализации изображения
  • Требуется ArcGIS Pro — не поддерживается в ArcMap
  • Требуется поддержка OpenGL/WebGL/DirectX, что является проблемой для некоторых мобильных устройств
  • Определенные продукты (например,г. Collector for ArcGIS, Geocortex) пока не поддерживают векторные листы
  • Не подходит для изображений или других растровых карт
  • Векторы являются обобщенными (т. е. не необработанными данными), поэтому они могут не подходить для редактирования

РАСТР

Плюсы:

  • Плитки обычно заранее визуализируются на сервере и передаются в пункт назначения
  • Можно создавать и обслуживать подробные плитки
  • Больше подходит для отображения изображений и затененной местности

Минусы:

  • Может потреблять ресурсы ЦП и памяти. Например: создание растровых тайлов базовой карты мира Esri в едином стиле заняло бы много недель на кластере серверов, а тайлы имеют размер
  • 20 терабайт.
  • Не лучший вариант для рендеринга в реальном времени
  • Каждый стиль карты должен быть создан в отдельном наборе растровых листов
  • Маркировка установлена ​​заранее и не может быть изменена

Итак, подводя итог — думайте о векторных плитках как о плитках изображений. Вместо пререндеренных и стилизованных дорог, рек, национальных парков и т., каждый векторный лист представляет собой сжатый двоичный файл, содержащий все фактические данные, необходимые для визуализации области, которую он представляет.

Самое удивительное во всем этом то, что вы визуализируете и стилизуете массу данных на лету, но это делается на стороне клиента.

Тем временем на стороне сервера создается

растровых тайла. Итак, если вы хотите сэкономить время на стороне клиента, растровые листы, как правило, являются хорошим вариантом, поскольку они визуализируются заранее и передаются в место назначения.
