Строительство по ТИСЭ

Перед тем, как приступить к возведению фундамента, точнее в процессе создания проекта, необходимо выполнить расчет фундамента. Для столбчатого или столбчато-ленточного фундамента расчет сводится к определению шага столбов, к их разбивке на плане фундамента, как по периметру дома, так и внутри него, под внутренними стенами.
Для расчета любого фундамента необходимо определить его несущую способность, определяемую грунтом и площадью опоры фундамента, а также оценить вес, приходящий на него.
Вес дома складывается из многих слагаемых.
Вес снегового покрова:
— для средней полосы России определяется по нагрузке в 100 кг/м2;
— для юга России — 50 кг/м2;
— для севера России — до 190 кг/м2.
(при острой крыше нагрузка от снега не учитывается).
Нагрузка от элементов крыши (стропила, обрешетка, кровля):
— для кровли из листовой стали 20 — 30 кг/м2;
— рубероидное покрытие (2 слоя) 30 — 50 кг/м2;

— асбоцементные листы 40 — 50 кг/м2;
— черепица гончарная 60-80 кг/м2
Нагрузка от перекрытий определяется материалом самих перекрытий и плотностью используемого утеплителя или слоя звукозащиты.
С некоторым запасом предложим расчетную нагрузку от 1 кв. м перекрытия при пролете в 6 метров:
— чердачное по деревянным балкам с плотностью утеплителя 200 кг/м3….70 — 100 кг/м2
— чердачное по деревянным балкам с плотностью утеплителя 500 кг/м3 …150 — 200 кг/м2;
— цокольное по деревянным балкам с плотностью утеплителя 200 кг/м3…. 100 — 150 кг/м2;
— цокольное по деревянным балкам с плотностью утеплителя 500 кг/м3 ….200 — 300 кг/м2;
— железобетонное монолитное……. 500 кг/м2;
— плиты перекрытия бетонные пустотные 350 кг/м2.
При определении давления перекрытий на стены необходимо учитывать, что нагрузка от них и от эксплуатационной нагрузки в большей степени распределяется между несущими стенами, на которые опираются балки или плиты перекрытий. При монолитном перекрытии нагрузка равномерно ложится на все стены.
Эксплуатационная нагрузка (мебель, оборудование…) Условно принимается равномерное распределение нагрузки по всей площади перекрытий:
для цокольного и межэтажного перекрытия — 210 кг/м2;
для чердачного перекрытия — 105 кг/м2.
Вес от стен определяется для каждого конкретного случая, исходя из веса строительных и отделочных материалов.
При расчете веса дома необходимо учитывать и предполагаемую в дальнейшем перепланировку помещений, и увеличение этажности дома (если это предусматривается).
Несущая способность опор определяется типом грунта. С разновидностями грунтов можно ознакомиться в предыдущих разделах пособия.

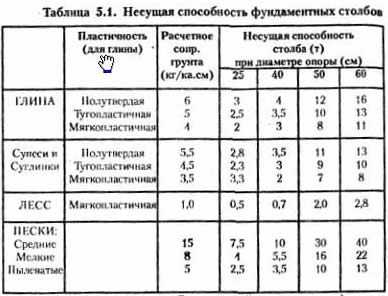

В таблице 5.1 приведена несущая способность одного фундаментного столба, созданного по технологии ТИСЭ. Она определена, исходя из прочности грунта и диаметра его опорной поверхности.
Твердое состояние глины соответствует нормальной её влажности. Высокая пластичность глины соответствует предельному насыщению глины водой при высокой пористости и встречается крайне редко.
В большинстве случаях, при выборе расчетной несущей способности грунта рекомендуется назначить среднюю её величину (среднюю для низкой и высокой пластичности).

Величина несущей способности грунтов в таблице дана для глубины около 1,5 м. У поверхности она почти в 1,5 раза ниже.
При определении количества фундаментных столбов необходимо увеличить расчетную нагрузку на 25 — 30%, для создания некоторого запаса прочности, перекрывающего неточности в выборе исходных данных. Кроме того, под внутренней несущей стеной, загруженной балками (плитами) перекрытий с ДВУХ сторон, желательно шаг столбов уменьшить на 20 — 30% по сравнению с внешними стенами.
Шаг фундаментных столбов, при возведении каменных стен по технологии ТИСЭ, не следует делать больше чем 2-Зм. Это позволяет обойтись небольшим поперечным сечением ленты-ростверка. Столбы по внешнему периметру фундамента располагают по его углам и на пересечении с внутренними стенами дома.

Пример. Определим разбивку фундаментных столбов для двухэтажного дома 6×8 метров с внутренней силовой стеной и с пологой крышей.
Рассмотрим два варианта перекрытий — на деревянных лагах и с бетонными пустотными плитами. Считаем, что стены возведены с использование опалубки ТИСЭ — 2 и имеют внешнюю теплоизоляцию, отделанную вагонкой.
Строительство выполняется на глинистой почве тугопластичной (несущая способность грунта принимается — 4,5 кг/см2).
Исходные данные:
Площадь кровли……………………………..50 м3
Площадь чердачного перекрытия……………….50 м2
Общая площадь перекрытия первого
и второго этажа составляет………………….100 м2
Площадь внешних стен……………………….160 м2
Площадь внутренних силовых стен …………….50 м2
Общий периметр фундамента…………………..34 м2
Вес кровли с асбоцементными листами (50 кг/м2)..2,5 т
Вес чердачного перекрытия
дерево/бетон (150/350 кг/м2)……………….7,5/17,5 т
Вес перекрытий 1 и 2 этажа
дерево/ бетон (200 / 400 кг/м2)…………….20/40 т
Вес внешних стен (250 кг/м2)………………..40т
Вес внутренних стен (240 кг/м2)……………..12 т
Вес фундамента (ростверк и столбы. 450 кг/пог. м)…15т
Вес полезной нагрузки (люди, оборудование, мебель)…26т
Вес снегового покрова (100 кг/м2)………………5 т
Общий вес дома……………………………128/158т
Для определения расчетной нагрузки увеличим общий вес на 30%, т. е. считаем, что он составляет 170/205 т, в зависимости от веса перекрытий.
Т. к. внутренняя стена загружена перекрытиями с двух сторон, то принимаем шаг фундаментных столбов под внутренней стеной на 30% чаще, чем под внешней. Один фундаментный столб по несущей способности грунта выдерживает 10 т.
Таким образом, при деревянных перекрытиях необходимо 17 столбов, а при бетонных — 21 столб.
При периметре фундамента в 34 м минимальный расчетный шаг столбов по периметру дома будет соответственно около 2 м и 1,5 м, а под внутренней стеной — 1,5 м и 1,2 м (рис. 5.2.1).
Из данного расчета можно дать и некоторые рекомендации по выбору материалов. При строительстве на слабых грунтах желательно использовать деревянные перекрытия и несущие стены минимального веса.



назад | вперед

strtise.narod.ru

Фундамент по технологии ТИСЭ — расчет, цена и недостатки

ТИСЭ фундамент – уникальная, универсальная и экономичная система возведения основы здания. Она, благодаря своим преимуществам, сегодня нашла широкое применение не только в малоэтажном строительстве, но и при возведении капитальных строений на разных типах грунта. Даже если дом планируется строить на пучинистых грунтах – оптимальным вариантом в данном случае остается технология ТИСЭ. Фундамент на ее основе никогда не потеряет своих первоначальных технических характеристик, надолго сохранит свое первоначальное значения, чем сбережет целостность всей постройки.

Что собой представляет технология возведения фундамента ТИСЭ?

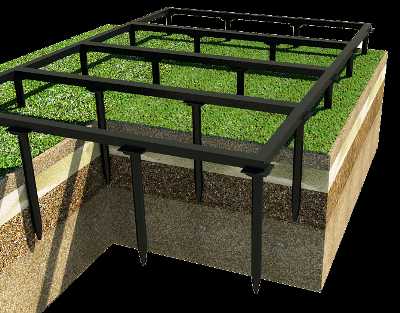

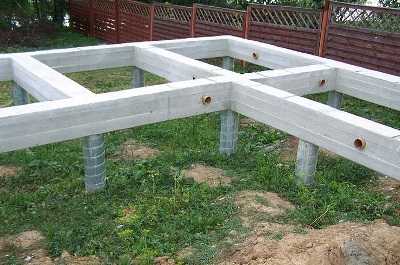

Фундамент ТИСЭ – универсальный фундамент. Технология ТИСЭ предусматривает специальную опорную систему, которая основывается на использовании свай. Они имеют на конце полусферическое расширение. Именно они и отвечают на устойчивость основы дома под действием различных нагрузок и движения грунтовых масс. Подобные сваи помогает установить бур ТИСЭ, оснащенный навесным плугом и накопителем грунта. Он проделывает в грунте скважины, диаметром до 25 см со сферическим отверстием на конце, диаметром от 40 см до 60 см.

Опоры, в зависимости от предполагаемых нагрузок (последние устанавливаются при помощи специальных расчетов), располагаются с шагом в 1,5 м-2м. Каждый из них может выдержать до 16 т нагрузок.

Преимущества данного вида фундамента

Универсальный фундамент ТИСЭ и его преимущества:

• экономный расход строительных материалов, по сравнению с другими типами основами под дом в одинаковых условиях;
• хотите ускорить ход проведения строительных работ – возьмите за основу дома фундамент ТИСЭ. Отзывы свидетельствуют о достаточно высокой скорости возведения данной конструкции, благодаря использованию специального бура и сокращению объема земляных работ;
• заботитесь о долговечности дома, опять-таки нужно использовать фундамент ТИСЭ. Фото здания, в основу которого был положен данный фундамент, указывают на целостность конструкции в течение всего периода ее эксплуатации;
• фундамент по технологии ТИСЭ, видео организации которого значительно упростит сам процесс, предполагает попутное возведение паз и ниш, чего нельзя делать с блочной основой.

Не стоит забывать о том, что столбчатый фундамент ТИСЭ – это своеобразная разновидность обычного столбчатого аналога. Однако здесь первый тип обладает существенными преимуществами перед вторым. Так, при организации обычной столбчатой основы, на ее незамедлительно следует выгрузить дом. Иначе в течение года грунт просто вытолкает из себя установленные столбы. Для конструкции по технологии ТИСЭ этого никогда не произойдет. Свайный фундамент ТИСЭ не предполагает использование тяжелой спецтехники для забивания арматуры в грунт.

Недостатки данного фундамента

Фундамент ТИСЭ недостатки:

• перед организацией конструкции проводится точный расчет, ошибки в котором приводят к нежелательным последствиям на практике;
• основа получает холодной, а потому предполагается ее повышенная теплоизоляция;
• фундамент ТИСЭ минусы перенимает от аналогичных конструкций — столбчатый фундамент или свайно-ленточный;
• строительство фундаментов по технологии ТИСЭ предполагает использование полусухих смесей.

Следовательно, возрастает требования к качеству и степени очистки компонентов полусухого компонента.
Решая использовать ли фундамент по технологии ТИСЭ, отзывы с отрицательными моментами послужат строителю хорошую службу. Они укажут ему на проблемные моменты конструкции, а это поспособствует их правильному устранению.

Нормы и расчеты фундамента ТИСЭ

В первую очередь, расчет фундамента ТИСЭ проводится по нормам, прописанным в СП 24.13330.2011 и СП 50-102-2003. При этом учитывается удельный вес всех строительных материалов, которые принимают участие в возведении здания. Необходимые данные можно найти в СНиПе II-3-79. Не следует забывать о нагрузках, которые несет в себе бытовая техника и предметы интерьера. Так, согласно установленным нормам, на один м кв. жилой площади приходится 200 кг нагрузки. Для чердачного помещения следует брать 100 кг на 1 м кв.

Опытный строитель, прежде чем приступать к расчетам несущей способности основания под здание, учтет и нагрузки снежного покрова, которые могут возникнуть в холодное время года. Для каждого региона страны они индивидуальны.

Несущую способность свай под фундамент ТИСЭ, видео возведения которого сегодня предлагают к просмотру ведущие мастера строительного дела, можно вычислить, пользуясь выдержкой из ДБН В.2.1-10-2009 про основания и фундаментные сооружения.

Вывод

Итак, фундамент ТИСЭ – универсальная конструкция, которая может использоваться на разных типах грунта и для возведения самых разных по массе зданий. Многочисленные преимущества с лихвой покрывают незначительный перечень недостатков данной основы здания. Последние можно легко устранить. Если нужно сэкономить, но при этом не потерять на качестве основания под дом, используется фундамент ТИСЭ. Цена на возведения данной конструкции существенно ниже, по сравнению с аналогичными столбчатыми, свайными и ленточными сооружениями.

betonzone.com

ПРЕДСТАВИТЕЛЬСТВО ООО «ТИСЭ» г.Москва в РБ

  Нагрузка от перекрытий определяется материалом самих перекрытий и плотностью используемого утеплителя или слоя звукозащиты.
С некоторым запасом предложим расчетную нагрузку от 1 кв. м перекрытия при пролете в 6 метров:
— чердачное по деревянным балкам
с плотностью утеплителя 200 кг/м3…..70 — 100 кг/м2
— чердачное по деревянным балкам
с плотностью утеплителя 500 кг/м3 …150 — 200 кг/м2;
— цокольное по деревянным балкам
с плотностью утеплителя 200 кг/м3….100 — 150 кг/м2;
— цокольное по деревянным балкам
с плотностью утеплителя 500 кг/ м3 „..200 — 300 кг/м2;
При определении давления перекрытий на стены необходимо учитывать, что нагрузка от них и от эксплуатационной нагрузки в большей степени распределяется между несущими стенами, на которые опираются балки или плиты перекрытий. При монолитном перекрытии нагрузка равномерно ложится на все стены.
Эксплуатационная нагрузка (мебель, оборудование.-) Условно принимается равномерное распределение нагрузки по всей площади перекрытий:
для цокольного и межэтажного перекрытия — 210 кг/м2;
для чердачного перекрытия……………………105 кг/м2.
Вес от стен определяется для каждого конкретного случая, исходя из веса строительных и отделочных материалов.
При расчете веса дома необходимо учитывать и предполагаемую в дальнейшем перепланировку помещений, и увеличение этажности дома (если это предусматривается).
Несущая способность опор определяется типом грунта.
В таблице 1.1 приведена несущая способность одного фундаментного столба, созданного по технологии ТИСЭ. Она определена, исходя из прочности грунта и диаметра его опорной поверхности.
Твердое состояние глины соответствует нормальной её влажности. Высокая пластичность глины соответствует предельному насыщению глины водой при высокой пористости и встречается крайне редко.
В большинстве случаях, при выборе расчетной несущей способности грунта рекомендуется назначить среднюю её величину (среднюю для низкой и высокой пластичности).

	Пластичность (для глины)	Расчетное сопротивл. Грунта (кг/кв.см)	Несущая способность столба (т) При диаметре опоры (см)
			25	40	50	60
Глина	Полутвердая	6	3	4	12	16
	Тугопластичная	5	2,5	3,5	10	13
	Мягкопластичная	4	2	3	8	11
Супеси и суглинки	Полутвердая	5,5	2,8	3,5	11	13
	Тугопластичная	4,5	2,3	3	9	10
	Мягкопластичная	3,5	3,3	2	7	8
Лесс	Мягкопластичная	1,0	0,5	0,7	2,0	2,8
Пески	Средние	15	7,5	10	30	40
Пески	мелкие	8	4	5,5	16	22
Пески	Пылеватые	5	2,5	3,5	10	13

Таблица 1.1. Несущая способность фундаментных столбов

 (тут табличка из книги Яковлева. Там самая слабый суглинок приведен с показателем 3,5кг/кв.см и при таком сопротивлении столб с 60см пяткой можно нагрузить до 8т. Я для перестраховки взял 6т для столба, хотя на уровне пятки тяжело было даже толстым уголком долбить землю.)

Величина несущей способности грунтов в таблице дана для глубины около 1,5 м. У поверхности она почти в 1,5 раза ниже.
 При определении количества фундаментных столбов необходимо увеличить расчетную нагрузку на 25 — 30%, для создания некоторого запаса прочности, перекрывающего неточности в выборе исходных данных. Кроме того, под внутренней несущей стеной, загруженной балками (плитами) перекрытий с двух сторон, желательно шаг столбов уменьшить на 20 — 30% по сравнению с внешними стенами.
 Шаг фундаментных столбов, при возведении каменных стен по технологии ТИСЭ, не следует делать больше чем 2-Зм. Это позволяет обойтись небольшим поперечным сечением ленты-ростверка. Столбы по внешнему периметру фундамента располагают по его углам и на пересечении с внутренними стенами дома.

Определим разбивку фундаментных столбов для двухэтажного дома 6,7×7,3 метров с внутренней силовой стеной и с пологой крышей. Данный расчет будем вести с некоторым запасом.
Строительство выполняется на суглинистой мягкопластичной почве (несущая способность грунта принимается — 3 кг/см2), берем самый наихудший вариант для запаса прочности.

Площадь кровли………………………………………………………………73 м2
 Площадь чердачного перекрытия…………………………………….40 м2
 Общая площадь перекрытия первого
 и второго этажа составляет………………………………………………. 80 м2
 Объем несущих стен …………………………………….…… 75 м3
 Общий периметр фундамента…………………………………………….34 м

Вес кровли с асбоцементными листами (50 кг/м2)……………….3,7 т
 Вес чердачного перекрытия дерево (150 кг/м2)……………………..6 т
 Вес перекрытий 1 и 2 этажа дерево (200 кг/м2)…………………….16 т
 Вес несущих стен (500кг/м3) ……………………………………………37,5 т
 Вес перегородочных внутренних стен …………………………….2 т
 Вес фундамента (ростверк и столбы. 600 кг/пог. м)……………..20,4 т
 Вес полезной нагрузки (люди, оборудование, мебель)………….10 т
 Вес снегового покрова (120 кг/м2)…………………………………………8,8 т
 Общий вес дома…………………………………………………………………..105 т

Для определения расчетной нагрузки увеличим общий вес на 20%, т. е. считаем, что он составляет около 125 т.
 Т.к. внутренняя стена загружена перекрытиями с двух сторон, то принимаем шаг фундаментных столбов под внутренней стеной на 30% чаще, чем под внешней.
Один фундаментный столб по несущей способности грунта выдерживает 6 т.
 Таким образом, при деревянных перекрытиях необходим 21 столб.
 При периметре фундамента в 34м, расчетный шаг столбов по периметру дома будет соответственно около 1,6 м, а под внутренней стеной — 1,4 м. При увеличении числа столбов – надежность фундамента увеличится, хотя и так взят большой запас по прочности.

  Для больших коттеджей расстояние между столбами выбирайте 1,35-1,5 метра. При количестве столбов 60 шт грунт будет нести около 600 тонн нагрузки. Это минимум с 3- кратным запасом по надежности по сопротивляемости грунта. А сами ж. б. столбы по прочности выдержат и 9-тиэтажный дом

  Пример расчета – ( Информация взята из одного из форумов)
 Итак – необходимо посчитать нагрузку на ростверк. Эта нагрузка состоит из

  1 Массы стены первого этажа

  2 Массы перекрытия второго этажа

  3 Нагрузки на перекрытие второго этаж

  4 Стен второго этажа

  5 Массы крыши

  6 Снеговой нагрузки на крышу

  Нагрузки на перекрытия определены в СНиП и составляют ( нагрузка расчётная, нормативная всегда ниже. «Расчётная нагрузка» = «нормативная нагрузка»*«коэффициент надежности»)

  Чердачные помещения 91кгс/м2

  o Квартиры 195 кгс/м2

  o Вестибюли, коридоры, лестницы 360кгс/м2

  o Балконы с учетом нагрузки (полосовой равномерной на участке шириной 0,8м вдоль ограждения балкона) 480 кгс/м2

  o Нагрузка от веса перегородок принимается в зависимости от конструкции и характера опирания, но не менее 50 кгс/м2 (нормативная нагрузка)- или 65 кгс/м2 (расчётная)

  Снеговая нагрузка на крышу зависит от района нормативного веса снегового покрова
 Мой район (Екатеринбург) – III – 180 кгс/м2
 Белоруссия – II – III- 120 кгс/м2
 Москва- III — 180 кгс/м2

«Снеговая нагрузка» = «расчетное значение снегового покрова на 1м2 горизонтальной поверхности земли»* «Коэффициент перехода от веса снегового покрова к снеговой нагрузке на покрытие»
 Если угол ската крыши менее или равен 25o, то коэффициент равен 1.
Если угол более или равен 60o – то коэффициент равен 0.
Промежуточные значения определяются интерполяцией
 В случае примыкания например гаража или другой более низкой пристройки, когда уровень крыши пристройки ниже – образуется т.н. снеговой мешок, и от него нагрузка считается отдельно (максимум- коэффициент равен 6, длина нагрузки равна двум перепадам высоты между пристройкой и крышей, но не более 16м)

У меня угол крыши равен 34o, поэтому коэффициент перехода равен 0,755

Начнем считать
1. Определимся с типом перекрытия второго этажа и посчитаем его собственную массу :
 a. Сборные Ж/б плиты – масса известна из госта
 b. Деревянные перекрытия- масса балок и деревянного настила. Толщина настила обычно 40-50мм, что бы избежать зыбкости пола. Шаг балок – не более 750мм, Для перекрытия пролета в 5м необходима балка сечением 150*200мм. Собственный вес такого перекрытия составит 53кг/м2
 c. Монолитные перекрытия по стальным балкам. Считать геморойно – поэтому как-нить в другой раз напишу 😉
Для моего случая – это 8 двутавровых балок 22а длиной 5,5м (масса 1.135тн), и монолитная ж/б плита толщиной 80мм+ стяжка, + плитка…. =27,7тн
 2. Определим нагрузку на перекрытие :
 a. Временная нагрузка на перекрытие в квартире – 195 кгс/м2
 b. Нагрузка от веса перегородок — 97 кгс/м2
 Для моего случая – 31тн
 3. Определим массу стен первого этажа. для меня это 1182 блоков или 25,5тн
4. Определим массу стен второго этажа. Опять таки – для меня это 1175 блоков или 25тн
5. Итого – вес от стен первого и второго этажей, а так же нагрузки от перекрытия второго этажа и нагрузки на это перекрытие составил 110,55тн. Эта нагрузка распределяется равномерно на все блоки первого ряда в стене. Площадь стены в поперечном сечении составляет 16,5м2 или – 165тыс см2. Несущая способность пеноблока составляет 25кг/см2. Или – если пересчитать на площадь стены- 4125тн.
 Пока что запас по несущей способности есть продолжим считать дальше…
6. Определим массу перекрытия мансарды. Тип – деревянные балки и деревянный настил. Площадь мансарды- 73,1м2. Собственная масса перекрытия – 3,8тн.
 7. Определим нагрузку на перекрытие мансарды : 19тн. Для меня такая нагрузка просто нереальна, но снип есть снип.
8. Определим массу крыши и снеговой нагрузки. Площадь крыши составляет 165м2. Снеговая нагрузка на неё с учетом коэффициента перехода- 22,42тн. Масса самой крыши… тут я пас 🙁 не знаю как считать. Но могу предложить взять вес 1 м2 крыши – как вес 1м2 перекрытия мансарды. -53кг/м2. тогда масса крыши получится 8,7тн.

Итак, сложив все вместе получаем нагрузку на ростверк в 164,4тн,

  Данный расчёт не претендует на звание абсолютно точного или правильного. Я не строитель и не проектировщик ). Поэтому- если я в чем-то ошибся, то поправьте

Да, вот ещё — забыл добавить — у меня дом 10*10м, 2 этажа + мансарда. Стены наружные — пеноблок, центральная внутренняя- кирпич М125 380мм. Перекрытия- как вы уже поняли — одно монолитное ж/б, другое- деревянное. стены из пеноблока 600*200*300



www.tise-bel.by

Себестоимость фундамента ТИСЭ на 1 п.м.

— Высота ленты: 400 мм., ширина 400 мм.   — Горизонтальн. прутков: 6 шт. Ø12мм. (через 300 мм).   — Цельногнутой арм. 3 шт . Ø 8 мм. (через 333 мм).   — Опалубка: доска 40 мм., высота 65 см.

support.montag-ufa.ru

Расчет фундамента ТИСЭ | Строю ДОМ

         Перед тем, как приступить к возведению фундамента, точнее в процессе создания проекта, необходимо выполнить расчет фундамента. Для столбчатого или столбчато- ленточного фундамента расчет сводится к определению шага столбов, к их разбивке на плане фундамента, как по периметру дома, так и внутри него, под внутренними стенами.

      Для расчета любого фундамента необходимо определить его несущую способность, определяемую грунтом и площадью опоры фундамента, а также оценить вес, приходящий на него.  Вес дома складывается из многих слагаемых.

Вес снегового покрова:

• — для юга России — 50 кг/м2;
• — для средней полосы России определяется по нагрузке в 100кг/м2;
• — для севера России — до 190 кг/м2.(при острой крыше нагрузка от снега не учитывается).

Нагрузка от элементов. крыши (стропила; обрешетка; кровля):

• — для кровли из листовой стали             20 — 30 кг/м2;
• — рубероидное покрытие (2 слоя)          30 — 50 кг/м2;
• — асбоцементные листы                         40 — 50 кг/м2;
• — черепица гончарная                           60 — 80 кг/м2

      Нагрузка от перекрытий определяется материалом самих перекрытий и плотностью используемого утеплителя или слоя звукозащиты. С некоторым запасом предложим расчетную нагрузку от 1 кв. м перекрытия при пролете в 6 метров:

• — чердачное по деревянным балкам с плотностью утеплителя 200 кг/м3…..70 — 100 кг/м2
• — чердачное по деревянным балкам с плотностью утеплителя 500 кг/м3 …150 — 200 кг/м2;
• — цокольное по деревянным балкам с плотностью утеплителя 200 кг/м3….100 — 150 кг/м2;
• — цокольное по деревянным балкам с плотностью утеплителя 500 кг/ м3 „..200 — 300 кг/м2;
• — железобетонное монолитное…………………….500 кг/м2;
• — плиты перекрытия бетонные пустотные…..350 кг/м2.

      При определении давления перекрытий на стены необходимо учитывать, что нагрузка от них и от эксплуатационной нагрузки в большей степени распределяется между несущими стенами, на которые опираются балки или плиты перекрытий. При монолитном перекрытии нагрузка равномерно ложится на все стены.

Эксплуатационная нагрузка (мебель, оборудование.-) Условно принимается равномерное распределение нагрузки по всей площади перекрытий:

•  для цокольного и межэтажного перекрытия — 210 кг/м2;
• для чердачного перекрытия……………………105 кг/м2.

    Вес от стен определяется для каждого конкретного случая, исходя из веса строительных и отделочных материалов. При расчете веса дома необходимо учитывать и предполагаемую в дальнейшем перепланировку помещений, и увеличение этажности дома (если это предусматривается).
      Несущая способность опор определяется типом грунта. С разновидностями грунтов можно ознакомиться в предыдущих разделах пособия.
      В таблице 5.1 приведена несущая способность одного фундаментного столба, созданного по технологии ТИСЭ. Она определена, исходя из прочности грунта и диаметра его опорной поверхности.

Таблица 5.1. Несущая способность фундаментного столбов

	Пластичность для глины	Расчетное сопр. грунта (кг/кв.см)	Несущая способность столбов (тонн) при диаметре опоры (см)
			25	40	50	60
Глина	Полутвердая Тугопластичная Мягкопластичная	6 5 4	3 2,5 2	4 3,5 3	12 10 8	16 13 11
Супеси и Суглинки	Полутвердая Тугопластичная Мягкопластичная	5,5 4,5 3,5	2,8 2,3 3,3	3,5 3 2	11 9 7	13 10 8
Лёсс	Мягкопластичная	1,0	0,5	0,7	2,0	2,8
Пески	Средние Мелкие Пылеватые	15 8 5	7,5 4 2,5	10 5,5 3,5	30 16 10	40 22 13

    Твердое состояние глины соответствует нормальной её влажности. Высокая пластичность глины соответствует предельному насыщению глины водой при высокой пористости и встречается крайне редко. В большинстве случаях, при выборе расчетной несущей способности грунта рекомендуется назначить среднюю её величину (среднюю для низкой и высокой пластичности).

        Величина несущей способности грунтов в таблице дана для глубины около 1,5 м. У поверхности она почти в 1,5 раза ниже.
      При определении количества фундаментных столбов необходимо увеличить расчетную нагрузку на 25 — 30%, для создания некоторого запаса прочности, перекрывающего неточности в выборе исходных данных. Кроме того, под внутренней несущей стеной, загруженной балками (плитами) перекрытий с двух сторон, желательно шаг столбов уменьшить на 20 — 30% по сравнению с внешними стенами.
      Шаг фундаментных столбов, при возведении каменных стен по технологии ТИСЭ, не следует делать больше чем 2-Зм. Это позволяет обойтись небольшим поперечным сечением ленты-ростверка. Столбы по внешнему периметру фундамента располагают по его углам и на пересечении с внутренними стенами дома.
      Пример. Определим разбивку фундаментных столбов для двухэтажного дома 6×8 метров с внутренней силовой стеной и с пологой крышей.
Рассмотрим два варианта перекрытий — на деревянных лагах и с бетонными пустотными плитами. Считаем, что стены возведены с использование опалубки ТИСЭ — 2 и имеют внешнюю теплоизоляцию, отделанную вагонкой.
Строительство выполняется на глинистой почве тугоплас-тичной (несущая способность грунта принимается — 4,5 кг/см2).


Площадь кровли……………………………………………………………50 м2
Площадь чердачного перекрытия…………………………………….50 м2
Общая площадь перекрытия первого
и второго этажа составляет……………………………………………100 м2
Площадь внешних стен………………………………………………….160 м2
Площадь внутренних силовых стен………………………………….50 м2
Общий периметр фундамента…………………………………………..34 м2

Вес кровли с асбоцементными листами (50 кг/м2)……………..2,5 т
Вес чердачного перекрытия
дерево/бетон (150/350 кг/м2)…………………………………..7,5/17,5 т
Вес перекрытий 1 и 2 этажа
дерево / бетон (200 / 400 кг/м2)……………………………………20/40т
Вес внешних стен (250 кг/м2)…………………………………………..40 т
Вес внутренних стен (240 кг/м2)………………………………………12 т
Вес фундамента (ростверк и столбы. 450 кг/пог. м)……………..15 т
Вес полезной нагрузки (люди, оборудование, мебель)…………26 т
Вес снегового покрова (100 кг/м2)…………………………………….5 т
Общий вес дома………………………~……………………………128/158т

      Для определения расчетной нагрузки увеличим общий вес на 30%, т. е. считаем, что он составляет 170/205 т, в зависимости от веса перекрытий.
      Т. к. внутренняя стена загружена перекрытиями с двух сторон, то принимаем шаг фундаментных столбов под внутренней стеной на 30% чаще, чем под внешней. Один фундаментный столб по несущей способности грунта выдерживает 10 т.
      Таким образом, при деревянных перекрытиях необходимо 17 столбов, а при бетонных — 21 столб.
      При периметре фундамента в 34 м, минимальный расчетный шаг столбов по периметру дома будет соответственно около 2 м и 1.5 м, а под внутренней стеной  -1.5 м и 1,2 м.
      Из данного расчета можно дать и некоторые рекомендации но выбору материалов. При строительстве на слабых грунтах желательно использовать деревянные перекрытия и несущие стены минимального веса.

domstroyu.ru

поэтапное возведение, рекомендации профессионалов, картинки

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

В частном строительстве данная технология применяется все чаще, поскольку такой способ не только недорогой, но и экологичный. Простота и универсальность такого способа позволяют сделать фундамент тисэ самостоятельно, без привлечения строительных фирм.

Здание на фундаменте ТИСЭ

Условия для фундаментов ТИСЭ

Данная технология дает возможность сооружать точечные и ленточно-столбовые фундаменты с обустройством подвалов. При этом фундаменты способны выдержать любые дома: кирпичные и блочные, каркасные и деревянные, из бруса и монолитные бетонные. Применение ТИСЭ очень обширно – от двухэтажных жилых домов до пристроек и ограждений, а также гаражей, бассейнов, погребов, различных хозяйственных построек.

Для этого фундамента подходят все виды почв, кроме плывунов, поэтому сооружать их можно на любых участках. Особенно важно – фундаменты ТИСЭ отлично подходят для склонов и рельефной местности, не нужно дополнительного выравнивания или подсыпания участка, рытья котлована.

Преимущества фундамента ТИСЭ

Использование такого фундамента существенно снижает теплопотери через низ постройки, что очень экономит средства на энергоносители. Процесс монтажа фундамента прост, надежен и происходит без дорогостоящей спецтехники. Не требуется прокладывать дренажную систему – устройство фундамента исключает риск подтопления. Рельеф участка для данного строительства не имеет особого значения, а значит, меньше средств уйдет на перепланировку.

Устройство фундамента ТИСЭ

Благодаря продуманности каждого этапа, строительство фундамента ТИСЭ весьма ограничено по срокам, то есть, и расходы на возведение, и трудозатраты по сравнению с остальными способами очень незначительны. Кроме того, расходуется гораздо меньше материалов, следовательно, и себестоимость строительства заметно снижается. Подошвенная часть основания несколько шире верхней, что позволяет опорам выдерживать высокие нагрузки. И это же свойство помогает опорам легко сопротивляться пучению почвы после промерзания.

Процесс строительства при необходимости можно остановить на некоторое время, чего нельзя позволить при сооружении ленточного основания. Отверстия для столбов делают самым простым в эксплуатации буром, для которого необязательным является наличие электроэнергии на участке. Материалы для фундамента отлично сочетаются со всеми стандартными стройматериалами, легко производить подводку коммуникаций.

Строительство фундамента

Обычное сооружение фундаментов требует много материала и строительных инструментов.

Для ТИСЭ понадобится совсем мало:

• бур;
• арматура;
• цемент;
• песок.

Бурение скважин. Копать отверстия для опор вручную здесь не целесообразно, поэтому используется строительный бур. В отмеченных точках бурят скважины до линии промерзания; глубина может незначительно меняться в разных регионах, но ее средняя величина – 1,5 м. Если при бурении попадаются в почве большие камни, их обязательно убирают вручную, чтобы на пути свай ничего не мешало.

Схема бурения и заливки скважин

Заливка столбов. Главным отличием фундамента ТИСЭ считается широкая нижняя часть, которая придает им устойчивость и противостоит силе пучения. Сначала буром расширяется низ скважины, после чего яма армируется и заполняется смесью бетона. Для армирования берут пруты сечением 1,2 см, тщательно очищают их от ржавчины, пыли, пятен масла или других загрязнений. Если арматуру не зачистить, сцепление материалов будет слабым, что скажется на прочности опоры. Также нельзя использовать для столбов железные трубы: если в трубе окажется влага, после промерзания появятся трещины, которые постепенно разрушат всю основу.

Важно! Арматуру рекомендуется устанавливать ближе к середине, чтобы пруты не соприкасались с грунтом. Так металл будет защищен от воздействия влаги и последующей коррозии.

Устройство сваи

Установка ростверка

Последним этапом строительства фундамента ТИСЭ считается установка ростверка – конструкции, которая объединяет столбы и удерживает всю постройку. Между ростверком и почвой обязательно нужен зазор в 15 см, он помогает конструкции противостоять силам пучения. Для каменного строения ростверк сооружается высотой 20 см, для бревенчатых домов эта высота больше – 40 см. Ширина ростверка полностью зависит от ширины стен постройки.

Данная конструкция обязательно должна армироваться. Укладывать арматуру необходимо так, пруты не доставали до опалубки на пару сантиметров. В угловых точках армирующие элементы просто накладывают поперек, связывать их нет необходимости.

Опалубка для заливки ростверка

Если на участке значительные перепады по высоте, ростверк проектируют в ступенчатом виде; для заливки используют деревянную опалубку, обитую пергамином для гладкой поверхности.

Видео по сооружению фундамента ТИСЭ

rusograda.ru

опалубка, расчет своими руками и какая несущая способность фундамента?

Сваи тисэ в качестве фундамента для частного дома активно обсуждаются строителями и любителями. Конструкция подается компаниями как нечто новое и оригинальное, хотя такие опоры не редко использовались десятки лет назад.

Тисэ — разновидность столбчатого или свайного фундамента, опоры которого выполнены в виде бетонных столбов с расширением, «пяткой», в нижней части.

Такая конструктивная особенность является источником некоторых положительных качеств основания: опора лучше противостоит морозному пучению; увеличивается площадь опоры, за счет чего увеличивается несущая способность сваи.

Недостатком тисэ является то, что для закладки требуется специальный инструмент, сложнее и тяжелее земляные работы. Сложная форма опоры требует, чтобы расчет фундамента был выполнен особенно тщательно.

Достоинства и недостатки

По основным своим свойствам эти сваи мало чем отличаются от обычного столбчатого фундамента. Это монолитный бетонный столб круглого сечения, погруженный в почву и имеющий пятку на конце.

Соответственно тисэ имеет все те достоинства, что и столбчатое основание для дома:

•

  Небольшая материалоемкость. Выполняя расчет нагрузки, оценивается прочность на сжатие верхней части сваи, соответственно размер ее аналогичен столбовому.

  Небольшое расширение внизу позволяет увеличить несущую способность почвы, а не самой сваи.

  При этом увеличение расхода бетона незначительно в сравнении со столбовым.

• Быстрота закладки, особенно при использовании механизированной техники. Ямы можно готовить обычным буром, специальный инструмент нужен только для создания расширения — подбоя.
• Небольшое количество вынимаемого грунта. Соответственно, меньше проблем с его утилизацией.

Есть и несколько специфичных достоинств, отличающих тисэ от обычных столбов:

• Увеличение площади сечения в нижней части обеспечивает меньшее удельное давление на грунт, соответственно увеличивается способность нести крупные нагрузки.
• Пятка выполнена монолитом со столбом, соответственно может не только принимать сдавливающие нагрузки, но и хорошо выдерживать усилия на разрыв. Особенно при правильном армировании опоры. Благодаря этому опора не поднимается вверх при морозном пучении грунта, что весьма полезно в большинстве регионов нашей страны.

Естественно, что все эти преимущества покажут себя, если сделан правильный расчет фундамента и четко соблюдена технология закладки. Особенно это критично при выполнении работ своими руками.

Что касается недостатков, то в основном они связаны с проблемами создания подбоя в яме. Для этого приходится использовать специальный бур, которые пока не производятся серийно. Задача еще более усложняется при неудобной почве:

• Наличие в грунте камней мешает создать подбой правильной формы, крупные камни очень тяжело извлечь из ямы.
• Чересчур сыпучий грунт не даст создать подбой, поскольку будет осыпаться.
• Высокие грунтовые воды, заполняющие яму снизу, тоже не позволят сформировать правильный подбой.

О решении всех этих проблем, как о большой головной боли, рассказывают все, кто с ними сталкивался.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Алгоритм закладки

Важным отличием сваи тисэ от обычного бетонного столба является обязательное заглубление ниже уровня промерзания почвы. Если столбчатое основание дома может быть мелкозаглубленным, то тисэ обязательно залегает глубоко.

Иначе просто нет никакого смысла в организации пятки в нижней части, способность противиться пучению значительно падает. Соответственно, прежде чем делать расчет, следует провести геологическую разведку или хотя бы определить уровень промерзания почвы.

Последовательность работ следующая.

1. После расчистки и разметки участка вырываются ямы под опоры тисэ. Делать это проще всего ручным или механическим буром. Нужно следить, чтобы яма была вертикальной и желательно ровной, аккуратной. Ее стенки потом будут служить опорой для опалубки.

2. Когда яма готова, на бур надевается специальная насадка — плуг. С ее помощью формируется подбой в нижней части. Как правило, его диаметр составляет 50-60 сантиметров.

   При проведении этой процедуры не нужно давить на бур, чтобы он не углублялся вниз, а лишь снимал грунт со стенки. Для работы на плотных почвах приходится использовать плуг, усиленный арматурными прутками, хотя в таком случае нет необходимости в большом подбое — почва достаточно плотная и у нее хорошая несущая способность.

3. Закладка арматурного каркаса. Без армировки высок риск разрыва опоры тисэ в средней части при больших пучинистых нагрузках. Вертикальная арматура обязательно должна быть ребристой, диаметр обычно берется 10-12мм.

   Нижние концы принято загибать, хотя заводить их в подбой не обязательно. Поперечная проволока вообще не несет нагрузки во время эксплуатации, но она облегчает закладку каркаса, не давая вертикальным пруткам смещаться.

   Прутки делают выступающими в верхней части сваи, чтобы их можно было перевязать с арматурой ростверка. Выполняя расчет количества арматуры, стоит предусмотреть использование в каждой опоре 3-4 прутков.

4.

   Создается опалубка тисэ из рубероида. Она должна закрывать только ровную часть ямы, не перекрывая подбоя.

   Поэтому проще всего опускать ее в вниз уже в процессе заливки, когда пятка залита бетоном. Но подготовить ее следует заранее.

   Так как сваи должны подниматься над грунтом, то для верхней части опалубки стоит подготовить поддерживающий каркас. Легче всего сделать его из металлической сетки.

5. Производится заливка. Расчет марки бетона для фундамента тисэ делается в зависимости от нагрузок. При заливке сваи необходимо производить вибротрамбовку, чтобы удалить из бетона пузырьки и обеспечить основательное заполнение ямы, особенно ее подбоя.
6. Когда бетон застынет, нужно произвести гидроизоляцию верхушки.
7. Затем собирается опалубка для ростверка и производится его заливка. Ростверк лучше всего делать над почвой, чтобы пространство под домом вентилировалось. Расчет материалов для обвязки аналогичен ленточному фундаменту.

Сделать все это своими руками не так сложно, особенно если есть под рукой специальный бур для создания подбоя под такие сваи.

к оглавлению ↑

Несколько советов начинающим строителям

Ниже приведем несколько полезных советов, которые помогут сократить финансовые затраты при возведении, а также ускорить процесс.

• Если почва на участке очень сухая и плотная, то для более легкого бурения ее можно предварительно увлажнить. Залить в яму пару ведер воды и дать постоять несколько минут. Если бурить одновременно несколько ям, то на скорости работы это скажется только положительно.
• Мелкие камни вынимаются вместе с грунтом, крупные удобно поддевать и вытаскивать тяпкой, большие валуны могут заставить рыть яму для опоры фундамента в другом месте. При этом не обязательно делать новый расчет нагрузки.
• Сыпучий грунт тоже можно увлажнить, тогда он будет меньше трескаться и сыпаться.
•

  Если на пути бура встретился толстый корень, то разрубить его можно при помощи специального секача.

  Лезвие топора, наваренное на длинную металлическую трубу.

  Таким дворники зимой лед скалывают, сделать его своими руками из подручных материалов не сложно.

• Если грунтовые воды быстро заполняют яму и не дают ее нормально залить бетоном, то можно лить его прямо в воду при помощи трубы.

  Стальная труба диаметром около 100 мм опускается в яму до дна, в нее льется раствор, который заполняет яму снизу и вытесняет воду вверх.

• Если нет возможности усилить рубероид, выступающий выше почвы, металлической сеткой, то можно просто нагрести земли и слегка ее уплотнить. Или создается деревянная опалубка для сваи.
• Расчет количества материалов для фундамента тисэ лучше производить заранее, потому что готовые ямы не желательно оставлять надолго пустыми.

Смотрите нашу видео-подборку по технологии ТИСЭ:

proffu.ru
