Расчет продухов в фундаменте

Продухи в фундаменте нужны для того, чтобы промежуток под полом первого этажа вентилировалось, для этого в цокольной наземной части фундамента делаются специальные отверстия.

Такая вентиляция необходима, так как под полом может скапливаться влага, выходящая из земли. Это может привести к тому, что строительные конструкции будут находиться под постоянным воздействием влаги, тем более, что она будет постоянно скапливаться. Эта проблема очень актуальна при использовании во время строительства деревянных конструкций. При повышенной влажности ее может сразить гниль и плесень, а также образования на деревянных конструкциях грибка. Вдобавок, в подпольном промежутке может скопляться радиоактивный газ радон.

В зимний период концентрация влаги и газа редко повышаются из-за действия низких температур, так как уменьшается вероятность испарения, и способны замерзать на строительных конструкциях, оставаясь как бы, в законсервированном виде до следующего повышения температуры. Чтобы избавиться от такой серьезной проблемы, в наземной части и делают такие отверстия.

Всегда нужны ли продухи в фундаменте? Нет, не всегда. Данные отверстия делаются лишь в том случаи, когда есть подпольное пространство. Если же у Вас полы первого этажа выполнены по грунту, то продухи делать не нужно.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т. д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент. если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Построен дом, в котором использован ленточный фундамента. разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Закрывать ли продухи в фундаменте на зиму?

Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.

Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.

Как сделать продухи в готовом фундаменте?

Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?

Есть несколько вариантов:

  1. Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
  2. Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.

Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.

Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.

Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.

Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».

Продухи своими руками

Скажу сразу, что сделать продухи в фундаменте своими руками довольно сложно, так как толщина ленты колеблется в пределах 40-60 см. А сверлить армированный бетон такой толщины долго и затратно.

Есть несколько способов сделать отверстия в фундаменте:

  1. Надстройка цокольной части из кирпича и с уже предусмотренными отверстиями. Данный способ является самым правильным и довольно простым, но во всех случаях применим. Так, например если стены уже возведены, то понятное дело надстроить цоколь не получится.
  2. Сделать отверстия перфоратором — самый популярный и доступный способ среди частных застройщиков. В зависимости от марки бетона и от степени его армирования на проделывания одного продуха потребуется от нескольких часов до одного полного рабочего дня. При этом придется потратить несколько буров по бетону. Сверлятся дыры по периметру вентотверстия, работать перфоратором нужно не на полную мощность и периодически смачивать бур водой во избежании перегрева.
  3. Использовать коронки по бутону и шаг за шагом высверливать бетон по частям, а потом перфоратором с пикой выбивать бетон. Тоже сложный и не быстрый способ.

Чем закрыть продухи в фундаменте от мышей

При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.

Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.

Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.

Как и чем закрыть продухи в фундаменте от мышей?

Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей. то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.

Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.

Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.

Как избавится от уже проникших мышей?

Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.

Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.

Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.

С помощью данного строительного калькулятора вы быстро произведёте точные и безошибочные расчёты индивидуальных параметров продухов для любого фундамента. Формула, заложенная в основу калькулятора, позволяет выполнять мгновенные расчёты при разных условиях. Благодаря установленному раскрывающемуся списку минимальных требований, вычисления имеют упрощенную форму.

Итоговый отчёт калькулятора представляет собой полную информацию о параметрах продухов, включая габариты и геометрическую форму. Благодаря вариации форм вы легко подберёте нужный вид продухов именно для вашего здания.

Заполняйте графы, расположенные в левой части калькулятора дробными или целыми числами, в зависимости от ваших измерений. После внесения всех данных нажмите кнопку «Рассчитать» и калькулятор выдаст мгновенный и точный итог.

Расчет продухов в фундаменте онлайн калькулятор

С этой страницей просматривают:

Навигация по Постам

Расчет материалов и количества буронабивных свай для фундамента

Расчет количества винтовых свай для фундамента и дома

Продухи — это вентиляционные отверстия, которые устраиваются в надземной части фундамента с целью избежания таких неприятностей, как скопление газа радона, появление гнили и плесени на конструкциях.

Понятно, что продухи необходимы. Но, сколько их нужно сделать? На этот вопрос Вам может ответить СП 54.13330.2011 «Здания жилые многоквартирные», в котором есть пункт 9.1, гласящий, что суммарная площадь продухов должна быть не менее 1/400 площади пола техподполья или подвала. Также есть пособие к МГСН 2.02.-97 и пункт 3.1, в котором говорится, что данное соотношение должно быть не менее 1/100-1/150 в радиоопасных районах нашей страны.

Более подробно о требуемых размерах, геометрии, количестве и месте расположения продухов Вы можете узнать из специальной статьи. Ниже же Вам представлен калькулятор, с помощью которого Вы можете быстро рассчитать количество продухов и подобрать их размеры.

Источники: http://postroy-sam.com/produxi-v-fundamente.html, http://stroitelstvokostroma.ru/kalkulyatoryi/raschyot-produhov-v-fundamente-3/, http://svoydomtoday.ru/building-onlayn-calculators/253-raschet-produhov.html

Продухи в фундаменте — предназначение, особенности, устройство

Вентиляция фундамента необходима для того, чтобы в подвальном помещении не накапливалась влажность. Выполняется она следующими способами – устройством специальных отверстий в цокольной части либо выведением над крышей вытяжной трубы и организацией притока воздуха через фундамент. Если стены основания не утеплены, а продухи в фундаменте отсутствуют, в подвале начинает увеличиваться влажность, постепенно превращающаяся в конденсат.

Зачем нужны

Влажные пары проникают в подвал через грунтовый состав и перекрытие, накапливаются вследствие отсутствия вентиляции, способствуя развитию гибка и бактерий, гниению и разрушению материалов.

Второй причиной, требующей наличия вентиляции в фундаменте дома, является радон. Этот радиоактивный газ естественного происхождения выделяется из почвенного состава, иногда – в серьезных количествах. Накапливается он вверху подвала, постепенно проникая в жилые помещения.

Когда без них можно обойтись

Существует несколько условий, определяющих, нужны ли продухи в ленточном фундаменте.

К ним относятся:

  • изнутри фундамент засыпан песком, а на стены установлена железобетонная плита;
  • грунтовый состав под зданием укрыт пароизоляционным материалом, не позволяющим влаге попадать в подвальное помещение;
  • фундаментные стены и цокольная часть хорошо утеплены, подвал оборудован самостоятельной вентиляцией высокого производительного уровня;
  • подвал контактирует с обогреваемым помещением.

Многие застройщики задаются вопросом: нужны ли продухи, если в здание отсутствует подвал, а полы заливаются бетоном? При выполнении одного из перечисленных выше условий отверстия в фундаменте для вентиляции разрешается не предусматривать. Остальные ситуации подразумевают обязательное устройство в частном доме вентиляции фундамента, даже если он построен без подвала.

Расчет количества

Оптимальное количество отверстий для вентиляции определенных размеров, особенно, если в комплексе предусмотрен вытяжной стояк, обеспечивает постоянное движение воздушных потоков, препятствуя повреждению конструкций из древесины. Чтобы не допустить ошибку в устройстве вентиляции, необходимо выполнить расчет потребности в продухах.

Потребное число вентиляционных продухов в фундаменте деревянного дома определяется на объемную единицу подвала в соответствии с требованиями СНиП 31.01.2003. Как указано в данном документе, на каждые четыреста кубов подвального помещения формируется один вентиляционный проем. Если здание эксплуатируется в условиях повышенной влажности, продухи устраивают на сто – сто пятьдесят кубометров.

Согласно действующих норм, в фундаментных простенках тоже предусматриваются продухи по одному или несколько штук, по аналогии наружных стен.

Чтобы обеспечить должное проветривание, отдушины, выходящие на улицу, делаются не только в фундаментных стенах, но и в полах, чтобы обеспечить сквозняк.

Форма отверстий

Устроенные в фундаментном основании вентиляционные отверстия могут иметь круглое, треугольное, квадратное сечение – выбор остается за вами. Только помните, что по своей площади они должны быть достаточными, чтобы эффективно отводить влагу из подвального помещения.

Итак, количество продухов, необходимых для устройства в ленточном фундаменте нашего здания, мы определили. Теперь, в соответствии с правилами строительства, следует уточнить их минимальную площадь, которая не должна быть менее 0.05 кв. м. Переведя все в обычные размерные параметры, получаем, что размер прямоугольного отверстия вентиляции ленточного фундамента должен быть минимум 250 на 200 см либо 500 на 100 мм, а для круглых отверстий выбирается диаметр в двадцать пять сантиметров.

Для многоэтажных объектов такие отверстия вполне подходят, но в частном доме или в фундаменте бани они будут смотреться слишком крупными. Как правило, размер их уменьшается в два раза, но увеличивается количество, чтобы соблюсти общее количество продухов на всю имеющуюся кубатуру.

Правильное расположение

Как правильно сделать вентиляцию в ленточном фундаменте?

Устраивают продухи в фундаментном основании на пятнадцать – двадцать сантиметров ниже верхнего края ленты. В случае с низким цоколем, перед каждой отдушиной предусматривается приямок.

Отверстия для вентиляции должны располагаться равномерно по всем сторонам, друг напротив друга. Потоки воздуха. Входящие в один продух, выйдут через расположенный напротив, унося в себе радон и влагу.

При формировании продухов соблюдается интервал в два – три метра. Если внутри имеются простенки, то для каждого отсека предусматривается минимум одна отдушина. Продухи устраивают и в перегородках, чтобы воздушные потоки образовывали сквозняк.

Одним словом, рекомендуется придерживаться определенных правил:

  • от углового участка фундамента до крайней отдушины должно быть не более 0.9 м;
  • количество обустраиваемых продухов всегда четное;
  • выбор высоты расположения над поверхностью земли всегда индивидуален, но рекомендуемая высота – минимум тридцать сантиметров, чтобы исключить возможность подтопления подвала весной.

Организация при строительстве фундамента

Зачем нужны вентиляционные отверстия, мы выяснили. Теперь разберемся, как правильно сделать продухи в фундаменте.

Лучше всего такую работу выполнять при установке опалубочных щитов. Для формирования продух можно воспользоваться отрезками канализационной трубы, подходящими по длине. Алгоритм действий выглядит следующим образом:

  • формируется опалубочная конструкция, устанавливается армирующий каркас;
  • на стенках опалубочных щитов размечают места под установку продух, учитывая расчетные данные;
  • с каждой стороны опалубки устраиваются отверстия сквозного типа, соответствующие сечению продух;
  • подготовленные трубы заворачиваются в рубероидные куски и размещаются в отверстиях, проходя опалубку насквозь;
  • свободное пространство между трубой и опалубочной стенкой заполняется герметиком;
  • чтобы продух не деформировался от веса бетонного раствора, вокруг него рекомендуется устроить небольшой каркас из арматурных прутьев;
  • закончив заливку, следует выждать, чтобы бетон набрал достаточную твердость. Примерно через неделю кусок трубы, с помощью которой формировался продух, можно аккуратно вытащить.

Сколько продухов нужно делать, мы знаем, теперь рассмотрим, как устроить их в фундаменте для деревянного дома.

Здесь имеются свои особенности: продухи располагают между первым и вторым венцами либо сразу над фундаментом.

Схема работ выглядит просто:

  • по существующим правилам определяют количество продух и точки их расположения;
  • в закладном бревне пилой выпиливают отверстия;
  • каждый продух укрепляется каркасом из досок.

Существуют некоторые правила о том, как сделать продухи в готовом фундаменте, которые рекомендуется соблюдать. Отверстия формируют при строительстве фундаментной основы, и сложность процесса зависит от материала, из которого возводится лента. В каждом варианте имеются нюансы.

Бетон

В большинстве случаев выбирается круглая форма. Если используется пластиковая труба, ее следует наполнить песком, чтобы избежать повреждений от массы залитого бетона.

Кроме заготовок из труб, некоторые застройщики формируют отверстия с помощью деревянных чурок соответствующего диаметра. Не стоит этого делать, потому что после застывания раствора деревянные элементы извлекаются сложно, целостность основания может получить повреждения.

Кирпичная или блочная кладка

Устраивая продухи своими руками, выбирайте для них прямоугольные или квадратные размеры. Организуя проемы, используйте арматуру для устройства каркасов. Кстати, расположенные горизонтально прутья становятся дополнительной опорой для блочного материала.

Ведя кирпичную кладку, продух получают, используя половинки камня.

Если фундамент уже построен

Случается, что при строительстве фундаментной конструкции застройщики забывают предусмотреть продухи либо выбирают для них размеры, не способные обеспечить нормальное вентилирование. Проблему можно решить одним из существующих способов:

  • выполняем сверление продухов в фундаменте либо расширяем размеры существующих отверстий. Сверлить монолит – задача сложная, выполняется коронкой соответствующего размера или большим сверлом, с помощью которого устраивают небольшие отверстия по периметру будущей отдушины. Затем высверливают промежутки, неровности шлифуют либо закрывают решетками для продухов. Можно для бурения воспользоваться методом алмазного бурения;
  • в случае, когда устроить продухи либо расширить существующие не представляется возможным, можно усилить тягу, отведя от продухов трубы на кровлю. Перепад давления обеспечит должное вентилирование;
  • на продухи устанавливают регулируемые вентиляционные решетки. Принудительное вентилирование позволит не активировать систему вручную, все будет происходить под контролем установленного таймера. Как только температурный режим в подвале повысится, включится вентиляторное устройство, которое начнет нагнетать по трубе для продуха в фундаменте воздушные потоки;
  • как можно сделать продухи, если фундамент низкий, и устройство приямков проблему не решит? Можно устроить пароизоляцию по грунту, чтобы минимизировать поступления влаги, используя для этого полиэтиленовый материал. Укладка полос выполняется с нахлестом, стыковочные участки проклеиваются скотчем, поверх устраивается песчаная подушка и заливается стяжка. Можно предусмотреть небольшой уклон в одну из сторон для удобства сбора и отвода скапливающейся воды;
  • при необходимости устройства вентиляции в фундаменте отапливаемой бани или сооружения, имеющего печную систему обогрева, существует иной способ. Устанавливается печь с таким расчетом, чтобы воздух выходил из-под полов (поддувало располагается ниже поверхности пола).

Задача облегчается, если в здании отсутствует подвал. Для решения проблемы с вентиляцией все пространство под черновыми полами засыпается материалом, обладающим теплоизоляционными свойствами. В этом случае следует использовать керамзит. К сожалению, в нем имеется недостаток – способен накапливать воду, так что придется устраивать надежную гидроизоляцию.

Второй вариант – битое гранулированное пеностекло. Материал новый, известен далеко не всем, но в нашей ситуации представляет собой отличное решение. Он в несколько раз теплее керамзитового камня, значительно безопасней с экологической точки зрения, но стоит довольно дорого.

Закрывать зимой или нет

Зимой, особенно в фундаменте деревянного дома, продухи следует закрывать.

Это позволит сократить количество скапливаемой в грунте влаги, минимизировать потери тепловой энергии.

Кроме того, для продухов необходимо установить решетчатые заглушки, чтобы исключить проникновение в подвал грызунов.

Заключение

Для чего же необходимы продухи в фундаменте? С их помощью увеличивается эксплуатационный период всего здания, в помещениях поддерживается комфортный микроклимат, защищающий жильцов от многих заболеваний.

Что из себя представляют продухи в ленточном фундаменте, как производится расчет их количества и зачем они нужны

Помимо основных преимуществ, ленточный фундамент позволяет создать в жилом доме полноценный подвал или цокольный этаж.

Это значительно расширяет полезную площадь, делает возможным использование подвала как мастерской, хранилища продуктов или заготовок на зиму, обустроить хозяйственное помещение.

В любом варианте, подвальное помещение будет нуждаться в качественной и обильной вентиляции, иначе все стены обрастут грибком, влага будет стекать по всем поверхностям, разрушая материалы и делая невозможным полезное использование подвала.

Установка принудительной вентиляционной системы обходится довольно дорого, требует производства сложных монтажных работ.

Традиционно вопрос принято решать с помощью естественной вентиляции, о чем следует поговорить особо.

Что такое продухи?

Продухи — это небольшие отверстия, проделанные в боковых стенках ленточного фундамента.

Они сквозные, имеют круглую, квадратную или прямоугольную форму.

Закладываются на этапе создания опалубки, или изготавливаются уже после застывания бетона. Раньше приходилось делать полые внутри перемычки из досок, откуда и взялась прямоугольная форма отверстий.

В настоящее время их либо сверлят алмазным сверлом крупного диаметра (100 мм и более), либо закладывают во время сборки опалубки, устанавливая в поперечном направлении пластиковую трубу от канализации диаметром 100 мм или больше.

После заливки трубу рекомендуется оставить в отверстии, они будут выполнять роль гидроизоляции.

Зачем они нужны в ленточном фундаменте?

Продухи служат для организации воздухообмена и удаления водяного пара. Они обеспечивают доступ свежего воздуха и удаление влажного отработанного потока за счет естественной депрессии (разницы давлений наружного и внутреннего воздуха).

Проветривание позволяет исключить появление плесени или грибка, намокание бетонных и деревянных элементов, коррозию металлических деталей. Современные технологии позволяют обходиться без них, но традиция всегда оказывается сильнее.

Кроме того, любые альтернативные методики требуют расходов, а продухи работают самостоятельно без затрат.

Необходимость в них возникла потому, что в частных домах подвальные помещения традиционно использовались для хранения пищевых продуктов.

Овощи довольно активно «дышат», выделяя немалое количество влаги, что требует организованного вывода отработанного воздуха.

В каких случаях нужно их делать?

Продухи необходимы для домов с низким подпольем, где прокладываются инженерные коммуникации.

Чем больше объем помещения, тем интенсивнее должна быть вентиляция и тем меньшую эффективность демонстрируют системы естественного воздухообмена.

Их работа слишком зависит от внешних факторов — температуры воздуха, погодных и климатических условий и т.д.

Поэтому для домов с малым размером подполья хватает относительно небольших продухов, но для крупных подвальных помещений их действие может оказаться недостаточным.

Особенно наглядно это проявляется на заглубленных ленточных основаниях, образующих полноценный подвал большого объема.

Какого размера должны быть и их количество

Относительно размера продухов существует четкое указание СНиП: общая площадь их просвета должна быть не менее 1/400 от общей площади пола подвала.

Это означает, что на подвал в 400 м2 должен приходиться 1 м2 продухов.

Существует и другой подход к определению размеров — одно отверстие должно иметь площадь не менее 0,05 м2.

Необходимо учитывать, что эти показатели минимальные, на практике они редко обеспечивают полноценную вентиляцию подполья.

Следует либо увеличивать количество, либо размеры одного отверстия.

Регулировать процесс естественной вентиляции крайне сложно, поэтому обычно производят периодический осмотр подвала и оценивают качество проветривания по наличию плесени, грибка или мокрых пятен.

Как правильно должны быть расположены?

О расположении продухов имеется две точки зрения:

  • На противоположных стенах.
  • На всех стенах равномерно по всему периметру.

Утверждать однозначно, какой из вариантов верный, невозможно. Естественное движение воздушных потоков зависит от множества внешних факторов, которые практически невозможно полностью определить и заранее организовать.

Работа вентиляционных отверстий сводится к образованию сквозняков, поэтому вполне логично размещение на противоположных стенах.

Однако, сквозняки образуются из-за разницы давлений воздуха в двух точках, что не обязательно должно быть привязано к местонахождению продухов.

Обычно стараются размещать их на подветренной и наветренной сторонах дома, если в регионе имеются постоянные преобладающие ветра.

Высота отверстий над землей также имеет значение. Чем ниже, тем вероятнее проникновение в подвал дождевой или талой воды.

Обычно считается достаточным 30 см над отмосткой, но для регионов со снежными зимами высоту можно увеличить.

Как сделать

Оптимальный вариант создания продухов — закладка пластиковых труб в опалубку при строительстве. В противоположных деревянных щитах сверлят или вырезают отверстия, в которые вставляются концы полипропиленовых труб от канализации.

Они недороги, не подвержены разрушениям и абсолютно невосприимчивы к воздействию влаги. После заливки бетона и демонтажа опалубки трубы остаются в отверстиях и защищают их от проникновения в бетон воды.

Другой способ — сверление отверстий алмазным сверлом. Этот способ годится при относительно малой толщине ленты, позволяющей выполнять процедуру за короткое время.

При этом способе нет необходимости установки пластиковых труб в опалубку, что довольно непросто, усложняет демонтаж щитов.

Недостатком является заметная трата времени на сверловку или необходимость гидроизоляции внутренней поверхности отверстий, которые становятся фактором риска.

Можно использовать старую технологию создания продухов, когда из досок сколачивали прямоугольную конструкцию и прикрепляли ее внутри опалубки наподобие распорки.

Внешние размеры этой конструкции соответствовали желаемой величине продухов.

После заливки и затвердения бетона доски вынимались, а в ленте оставались прямоугольные отверстия.

Недостатком метода является сложность извлечения досок из отверстия, необходимость гидроизоляции внутренней поверхности образовавшегося коридора.

Защита от животных

Отверстия в ленте всегда привлекают различных животных или птиц. Чаще всего в подвал стремятся проникнуть грызуны, коты или прочие мелкие животные. Реже в подвальном помещении селятся птицы.

Все они способны нанести урон хранящимся продуктам, соседство с такими жильцами доставляет немало неприятных ощущений, а нередко и заболеваний. Для предотвращения доступа в подвал на вентиляционные отверстия с внешней стороны устанавливаются декоративные решетки с подходящим размером отверстий.

Обычно устанавливаются вентиляционные решетки с элементами жалюзи, обеспечивающие защиту от брызг воды.

Как вариант, можно использовать любые решетки или сетку.

Устанавливать пластиковые виды решеток не рекомендуется, поскольку для грызунов они преградой не являются.

Нужно закрывать на зиму или нет?

Вопрос о необходимости закрывать продухи на зимний период неоднократно обсуждался, но общего решения так и выработано.

Суть дела состоит в том, что закрывать отверстия велит традиция. Это делалось потому, что в подвале хранились продукты питания, которые могут испортиться.

Кроме того, холодный пол становился элементом дискомфорта, требовал повышенного расхода топлива на обогрев. Что касается продуктов, действительно, перемороженная картошка в пищу не годится.

А холодный пол вполне может быть утеплен, и никакой разницы температур при открытых или закрытых продухах ощущаться не будет.

Как вентилировать фундамент без продухов

При отсутствии продухов оптимальным выходом станет принудительная вентиляция с приточной и вытяжной линиями.

Это требует некоторых расходов, но воздуховоды подвала можно присоединить к общей вентиляционной системе дома, что позволит не создавать отдельную линию.

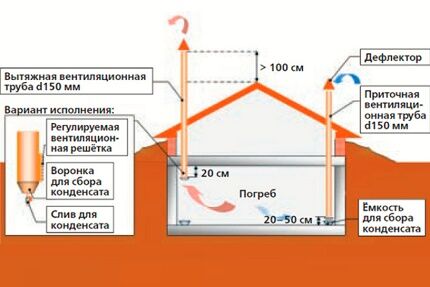

Также можно установить естественную вентиляцию с помощью пары вертикальных труб, одна из которых заканчивается под потолком, а другая — над самым полом подвала.

Перепад давлений в этих точках образует циркуляцию воздуха. Трубы вытяжки выводятся на кровлю или присоединяются к воздуховодам кухни или санузла.

Приточные трубы выводятся на поверхность кровли для забора чистого воздуха.

Полезное видео

В данном разделе мы поделимся с Вами видеоматериалом, в котором Вы сможете ближе ознакомиться с продухами — нужны ли они, в каком количестве и как произвести расчет:

Заключение

Вентиляция подвального помещения — важная и ответственная часть обустройства дома. Она обеспечивает долговечность материалов, сохранность имущества или продуктов питания, хранящихся в подполе.

Грамотная организация воздухообмена позволяет исключить сырость и распространение плесени и грибка, развитие нежелательных микроорганизмов.

Устройство продухов не требует выполнения сложных и трудоемких операций, поэтому пренебрегать ими не следует.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2018-10-28

Юрий

Оцените статью автора:

Загрузка...

Калькулятор продухов в фундаменте - Ремонт и стройка от Stroi-Sia.

ru

Устройство продухов в фундаменте

Продухи в фундаменте деревянного дома предназначены для естественного вентилирования фундаментной конструкции. Они препятствуют образованию грибков и плесени, которые могут скапливаться в районе цоколя, и обеспечивают продолжительный срок эксплуатации самого здания. Без таких вентиляционных каналов влага, которая будет скапливаться с внутренней стороны фундамента, приведет к преждевременному разрушению всей несущей конструкции.

Что следует учитывать

Чтобы сделать отдушины в фундаменте, не нужно иметь строительную специальность. Эти работы достаточно просты, их может выполнить любой владелец деревянного дома своими руками. Обустраивать такие вентиляционные отверстия не обязательно в следующих случаях:

  • подполье оборудовано современной системой вентиляции, которая характеризуется высокой мощностью;
  • пол проветривается прямо через помещения дома;
  • фундамент надежно защищен гидроизоляцией.

Прежде чем приступить к устройству каналов для вентиляции, следует произвести расчет продухов в фундаменте, то есть определить их необходимое количество и места расположения. От этого будет зависеть надежная работоспособность естественной вентиляции.

Продухи в фундаменте

Выбирая расположение, специалисты рекомендуют оборудовать сквозные отверстия в фундаменте таким образом, чтобы они располагались в противоположных сторонах друг против друга. За счет этого будет обеспечена естественная вентиляция фундамента деревянного дома. Воздух будет циркулировать в конструкции от легкого дуновения ветра.

Немаловажным является размер окошка для продуха. Если его выполнить небольшим, то циркуляция будет недостаточная.

Поэтому рекомендуется обустраивать каналы, которые будут обеспечивать достаточную интенсивность потоков воздуха и максимально сокращать количество накапливаемой влаги.

Порядок расчета

Для их расчета необходимо обратиться за помощью к сборнику нормативов СНиП 31-01-2003, из п.9.10 которого следует, что общая площадь всех продухов должна составлять 1/400 от общей площади полового покрытия. При этом их площадь не должна быть меньше 0,85 кв. м, а один – не менее 0,05 кв.м. Сами отверстия следует располагать на одинаковом расстоянии друг от друга и от угла – не менее 0.9 м.

Что касается высоты их обустройства в фундаменте, то специалисты придерживаются мнения, что чем выше расположена вентиляция цоколя, насколько позволяет фундамент, тем лучше.

Устройство продухов в фундаменте

От уровня земли не следует размещать ниже 0,3 м, так как снег и талая вода могут затопить подполье. Пример расчета продухов приведен в данной таблице:

С наступлением холодной поры года перед собственниками домов встает вопрос, что делать с продухами в фундаменте, закрывать на зиму или не закрывать. Здесь единого мнения нет. Одни считают, что следует закрыть наглухо, чтобы не попадала влага и холод, другие, наоборот, отстаивают точку зрения, что вентиляция в холодную пору года даже необходимей, чем в теплую. Как поступить – решает каждый самостоятельно.

Дом с продухами в фундаменте

Устройство вентиляции

Вентиляция в цокольном этаже должна состоять из отверстий через каждые несколько метров стены, а если дом располагается в низинной местности, продухи в цоколе должны быть расположены чаще.

Чтобы исключить образование сквозняков в подвальной части здания, система вентиляции должна состоять из труб, которые обеспечивают приток и вытяжку воздуха. При этом приточная труба должна располагаться ниже, а вытяжная – под самим перекрытием. Продухи в ленточном фундаменте следует оборудовать обязательно, если между лагами и землей образуется закрытое пространство. Естественно, что их лучше предусмотреть еще при закладке фундамента. Однако если по каким-то причинам это сделано не было, то придется потрудиться, так как для устройства отверстий в бетоне необходимо применить специальное оборудование.

Продухи в цоколе частного дома необходимо располагать на некотором расстоянии от поверхности грунта, чтобы циркуляция воздуха была надежной, не допускала скопление влаги и образование плесени в подпольном пространстве. Чтобы обустроить отдушины в фундаменте из кирпичной кладки, следует на 3-4 ряду кладки установить опалубку или трубу с сечением, достаточным для вентиляционного отверстия.

Вентиляционные отверстия в фундаменте

Следующими рядами обложить границы продуха с таким расчетом, чтобы последний ряд перекрывал отверстие сверху. Вентиляция в фундаменте дома из монолитного железобетона устраивается путем монтажа в опалубку отрезка асбестоцементной или пластиковой трубы. При этом вокруг пространства под продух устанавливается дополнительная арматура. Это своего рода защитный каркас. После этого опалубку заливают бетонным раствором.

Устройство отдушин

Отдушины в фундаменте из дерева обустраиваются в закладных балках, которые расположены между 1 и 2 венцом. Возможно их обустройство между фундаментом и первым бревном. И в первом, и во втором случае отверстия можно делать своими руками путем сквозных пропилов в бревнах.

Вентиляция фундамента в своем частном доме может быть как естественной, так и принудительной. При естественном типе потоки воздуха циркулируют под половым покрытием без специальных устройств и вытяжек. Для создания принудительного потока воздушных масс устанавливают приточно-вытяжные устройства с естественной и принудительной системой подачи воздуха.

Нужны ли продухи? Как показывает строительная практика, продухи в фундаменте нужны обязательно, и обустраивать их необходимо еще на стадии возведения фундаментной конструкции.

Продухи в фундаменте.

Для обеспечения аэрации воздуха подвального помещения, с каждой стороны цоколя оставляют небольшие окошки – продухи в фундаменте.

А нужна ли подобная вентиляция? Влага и неглубоко залегающие грунтовые воды, испаряясь из почвы скапливаются на стенах подвальных помещений в виде конденсата. Повышенная сырость благоприятствует разрастанию плесневых грибов и негативно влияет на сохранение фундамента. Активно сорбируя водяные пары из воздуха, деревянные элементы постройки особенно подвержены коррозии. Также из земли выделяется радиоактивный газ радон собираясь в нижней части здания со временем он может оказать негативное влияние на здоровье. Есть в подвалах вероятность скопление метана, определенная концентрация которого способствует взрыву.

Зимой поступающая в подпол влага из не промёрзших слоёв грунта скапливается на стенах фундамента. Замерзая при отрицательных температурах может привести к механическому разрушению строения. Для предотвращения неприятных нюансов, увеличения срока эксплуатации постройки, проветриванию и приходится устанавливать продухи в фундаменте.

Размещение продухов, необходимое количество и размеры.

Согласно пункту 9.10 СНиП 31-01-2003 (СП 54.13330.2011) сумма площадей всех продухов в фундаменте, расположенных в цокольном пространстве, должна быть больше 1/400 площади основания подвала. На территориях подверженным радиации сумма площадей воздуховодов допускается не меньше 1/100-1/150 площади основания подвала. Наименьшая допускаемая площадь продуха составляет 0,05 м2. Увеличение площади вентиляционного отверстия потребуется дополнительно укреплять края сечения.
Конфигурация продухов в фундаменте может иметь разнообразную форму, но чаще из-за эстетической составляющей делают их в виде прямоугольника или квадрата.

Рекомендуемое количество должно быть парным. Располагать продухи в фундаменте необходимо строго друг против друга такое размещение способствует возникновению своеобразных сквозняков и лучшей вентиляции. Крайние продухи в фундаменте нужно расположить не дальше чем 0.9 м от внутреннего угла. Чем лучше будет вентилироваться подвал, тем суше он будет.
Если продухи расположить близко к уровню земли есть вероятность затекания воды, при большом количестве осадков или таяния снегов. Наименьшее расстояние от поверхности земли не менее 0.2-0.3 м.

Продухи в фундаменте: расчет, строительство, эксплуатация

Качественную вентиляцию цокольного этажа или подвала невозможно наладить, если не сделать правильные продухи в фундаменте. При надлежащем расчете, строительстве и эксплуатации в помещении не будет скапливаться лишняя влага, а строительные конструкции прослужат долго.

Для чего еще необходимы цокольные продухи?

Продухи- старинное русское название вентиляционных проемов, проделанных в стенах цокольного этажа здания. Система таких отверстий обеспечивает обмен воздушными массами между подполом и улицей. Благодаря такому воздухообмену в подполе не скапливается излишняя влага, приводящая к отсыреванию конструкций, их гниению и разрушению.

Такие отверстия обязательно нужно устраивать в стенах цоколя, если он не оборудован отдельной системой приточно- вытяжной вентиляции.

Продухи выполняют следующие функции:

  1. Вывод из подполья скапливающихся в нем газов. Газы могут просачиваться через грунт и накапливаться в закрытых пространствах. Особенный вред может причинить скопление радона. Кроме просачивания через не плотности грунта, это вредный для здоровья газ может также выделяться и рядом строительных материалов, таких, как красный кирпич или керамогранит Радон радиоактивен, и в больших концентрациях служит канцерогеном, а также может привести к возникновению лучевой болезни. Правильно организованная циркуляция воздуха позволяет очистить подпол от вредных испарений.
  2. Снижение относительной влажности воздуха. При наступлении холодного периода относительная влажность воздуха растет. Когда она достигает 100%, часть водяных паров осаждается на строительных конструкциях в виде капелек конденсата. На увлажненных поверхностях быстро возникает плесень, грибок, деревянные детали начинают гнить и разрушаться, у железобетонных и каменных снижается прочность.
  3. Контролируемый воздушный поток позволяет поддерживать теплоизоляцию дома в целом на должном уровне.

Специалисты рекомендуют поддерживать минимальную разницу температур между неотапливаемыми подвалами и улицей.

Параметры и место для размещения

Исходя из особенностей применяемых материалов и конструкции дома, вентиляционные отверстия в стенках цокольного этажа делают разного сечения:

  • круг;
  • квадрат;
  • прямоугольник;
  • множественные прямоугольники.

Продухи в фундаменте в виде круга

По длине отверстие продуха делают равным толщине стенки, т.е. сквозным. Продухи необходимо размещать на противоположных стенах здания, чтобы обеспечить хороший ток воздуха между ними и избежать появления в подполе непроветриваемых мертвых зон, в которых будет скапливаться влажный застойный воздух и выпадать конденсат.

Если внутренние перегородки доходят до фундамента, в них также проделывают отверстия.

Располагают продухи как можно выше. Это позволяет:

  • наилучшим образом наладить циркуляцию воздуха внутри подвала;
  • избежать попадания осадков и талой воды в цокольное помещение.

Чтобы правильно рассчитать количество продухов в фундаменте, многие строительные сайты предлагают онлайн-калькуляторы. На практике также применяют приблизительные формулы и методики расчета:

  1. Самый простой оценочный способ- одно отверстие сечением 150см 2 полагается на каждые два погонных метра стены цоколя. Такой метод расчета подходит для сравнительно небольших помещений прямоугольной формы, без внутренних перегородок.
  2. Более точный метод расчета чаще используется для цокольных помещений любой формы, в том числе и с внутренними переборками. Суммарная площадь всех отверстий принимается равной площади пола цоколя, деленной на 400. Далее берут площадь одного отверстия исходя из доступных для его образования материалов и инструментов. Делением суммарной площади на площадь сечения каждого получают общее число продухов, которые предстоит установить.

Минимальное рекомендованное сечение – 5 см. На практике чаще всего используют трубы диаметром 100-150 мм или прямоугольные проемы 100*150мм, оставляемые в кирпичной кладке.

Если продухи проделываются в готовой стене цокольного этажа, то из х диаметр определяется размерами доступной алмазной коронки или бура.

В районах, признанных санэпидстанцией радоноопасными, расчет продухов в фундаменте ведется по увеличенным нормам. Здесь суммарная площадь проемов должна составлять не менее 1/100 части от площади пола.

После того, как площадь и количество отверстий определена, осталось правильно спланировать их расположение. Оно зависит от типа фундамента и стенок цоколя и стадии строительства, на которой было принято решение об устройстве продухов. Из общих рекомендаций можно отметить следующие:

  • если подпол разбит на отдельные помещения, то в каждом должно быть не меньше двух продухов, помещенных друг напротив друга;
  • если на отрезок стены приходится один продух, его следует поместить в середине;
  • если два и больше, их нужно равномерно распределить по длине стены.

Продухи в ленточном фундаменте из бетонных блоков обычно привязываются по месту к стыкам блоков в верхнем ряду.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

  • Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
  • Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
  • Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

  • подготовить бур с алмазным наконечником или алмазную коронку;
  • рассчитать места расположения арматурной сетки и постараться не попасть в нее;
  • в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

  • разметить места проемов;
  • выпилить бензопилой сквозные проемы;
  • вырубить и подтесать горизонтальную поверхность;
  • встроить в проемы короба из досок;
  • защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Чем защитить продухи от грызунов

Чтобы предотвратить проникновение в подпол грызунов и птиц, каждое входное отверстие должно быть надежно защищено. На них ставят защитные решетки из перфорированного металлического листа или мелкой стальной сетки.

Деревянные решетки не смогут задержать нежелательных гостей. Они либо проникнут между редких прутьев, либо попросту перегрызут их.

Защитные сетки крайне не рекомендуется заливать в бетон или заталкивать внутрь деревянного короба. Они обязательно должны быть съемными. Это позволит периодически очищать решетки от пыли, паутины и других загрязнений, снижающих пропускную способность.

За решетками рекомендуется ставить ловушки для грызунов

Кроме того, за съемными решетками удобно размещать ловушки для грызунов и периодически проверять и очищать их.

Закрытие на зимний период

Каждого домовладельца волнует вопрос: закрывать ли продухи на зиму?

Многие рачительные хозяева в холодный период закрывают вентиляционные проемы, пытаясь сэкономить на отоплении. Однако наибольшая нужда в вентиляции пространства подпола возникает именно в зимний период, когда при снижении температуры относительная влажность воздуха возрастает до 100 % и в зарытом помещении неминуемо будет выпадать роса.

Если необходимо сберечь тепло, то лучше уделить внимание теплоизоляции чернового пола снизу- это даст больший эффект и позволит защитить строительные конструкции о появления плесени, грибка и гниения. Кроме угрозы конструкциям дома, плесень и грибок несут серьезную угрозу здоровью людей. Проникая в жилые помещения, они могут вызвать заболевания дыхательной системы вплоть до развития астмы. Про вред от радона уже упоминалось выше.

Поэтому современные инженеры и санитарные врачи считают, что нет разумных оснований закрывать продухи в фундаменте на зиму. Вентиляция пространства в цоколе важнее некоторого увеличения расхода топлива. Этот дополнительный расход заставит задуматься о лучшем утеплении подвального перекрытия со стороны подпола.

Как правильно рассчитать количество продухов в фундаменте или цоколе

Продухи в техническом пространстве(подвале) под перекрытием первого этажа крайне необходимы для организации естественной вентиляции.

Устройство постоянной циркуляции воздуха в замкнутом пространстве техподполья гарантирует многолетнюю жизнеспособность конструкций сооружения (дома или бани). В отсутствии продухов на конструкциях(будь-то железобетонные плиты перекрытия и стены в кирпичном доме или деревянные балки и деревянное перекрытие в срубе) в холодную погоду будет постоянно образовываться конденсат. Скопление конденсата и постоянная влажность в замкнутом пространстве ведет к быстрому гниению,потере пригодности материалов и сокращению сроков службы конструкций здания.

Но мало сделать пару продухов,чтобы воздух начал «передвигаться»…Должно быть определенное количество продухов в определенных местах,чтобы организовать достаточную циркуляцию воздуха по всей площади техподполья и по всему ее объему,включая такие застойные места,как углы здания.

Расчет количества продухов

В строительных нормативах расчет количества продухов оговорен следующим образом:

  1. СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».

И в том и другом документе-одинаковая формулировка и не очень понятная.Возникает много вопросов:

  • сколько должно быть продухов?
  • какой площадью сделать каждый продух?
  • какую выбрать форму и размеры продухов?
  • в каком месте и в каком порядке лучше всего их устраивать?

Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.

В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).

В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.

Пример 1 расчета количества продухов (когда сечение круглое)

Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,140,050,5=0,0095м2

Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт

Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.

Итак, при большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.

Пример 2 расчета количества продухов (когда сечение прямоугольное)

У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.

Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.

Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен. А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.

Расположение продухов в фундаменте или цоколе

Рассмотрим вариант с круглыми продухами Д160мм в количестве 6шт.

Расположение продухов в фундаменте или цоколе,рассчитанным ранее количеством в 6 шт,выбирается так,чтобы организовать перемещение воздуха в замкнутом пространстве под воздействием притока извне… Поскольку перемещение потоков воздуха -вещь неоднозначная и зависит не только от температуры воздуха в подвале,но также еще от внешних факторов,таких, как температура воздуха снаружи и направление ветра в данный момент времени,которые являются величинами переменными,то нужно просто расположить отверстия равномерно:

от угла дома не более 1м,чтобы проветривались углы

  • с одинаковым расстоянием друг от друга по длине стороны дома: сначала по углам,а уже остальные распределяются равномерно между крайними продухами
  • на такой высоте,чтобы получился сквозняк. Например,если на одной стороне дома цоколь низкий,то на противоположной стороне нужно расположить отверстия так,чтобы они были по высоте соизмеримой с той,где низко(противоположной стеной). Если это невозможно выполнить из-за большой разницы в высоте стен цоколя,то лучше выше,чем ниже.То есть, теплый воздух всегда поднимается вверху и, в низком цоколе будет происходить забор воздуха извне,а в высоко располагаемые(по отношению к внутреннему пространству) отверстия теплый воздух будет выходить наружу
  • не желательно располагать продухи на уровне земли (отмостки),так как летом в них может попадать вода,а зимой,вообще,будут закрыты снегом.

В данном варианте,который здесь рассматривается, дом размерами 6х6м,то есть с одинаковыми длинами стен,поэтому по 2 отверстия располагаем в 0,8-1 м от углов на двух параллельных стенах,а оставшиеся 2 отверстия в середине двух других стен.

Большее количество отверстий лучше располагать на тех стенах,которые наиболее доступны для ветра,потому что ветер-это бесплатный помощник для естественной вентиляции, аналог вентиляционному насосу в системе принудительной вентиляции. Например,если на участке преобладает западный ветер,то лучше выбрать две стены: западную и восточную. Но опять же нужно учитывать различные препятствия:

  • близко ли глухой забор.Тесное пространство между забором и стеной дома не способствует хорошему проникновению воздуха,особенно,если отверстия расположены низко от земли
  • примыкание к дому гаража(общая стена с домом), вообще, делает эту сторону для устройства продухов нерентабельным и, чтобы вся стена подполья по этой стороне продувалась нужно расположить по паре отверстий(с расстоянием 1м) ближе к углам гаража на стенах,смежных к стене с гаражом…Иначе,здесь будет застойный «мешок» длиною во всю стену…
  • если гараж не примыкает,но расположен близко и параллельно одной из стен дома,то тоже нужно учитывать преобладающее направление ветра на участке
  • если есть внутренняя стена,разделяющая подвал на две половинки,то или делайте расчет для каждого помещения отдельно или сделайте столько же отверстий во внутренней стене,сколько находится в стенах, параллельных ей.

Если сомневаетесь (насчет направления ветра и препятствий для него),то сделайте одинаковое количество по всем четырем сторонам: по 2 продуха на расстоянии 0,8-1м от углов, с общим количеством 8 шт, вместо шести. Больше всегда лучше,чем меньше.

Количество продухов должно быть достаточным(равным расчету) или больше,чем достаточным для того,чтобы в подполье всегда поступал свежий воздух и внутри не происходило застаивание спертого и влажного воздуха:

  • в подполье,где открытый грунт, постоянно происходит влажное испарение из самого грунта. В летний период процесс испарения незначительный,поскольку снаружи плюсовая температура,и все же,если нет продухов,то степень влажности значительная. В зимний период при постоянном отоплении дома,в холодном подполье влажность грунта повышенная(под отапливаемым зданием грунт не промерзает,остается «живым» всю зиму) …
  • если загородный дом посещается периодически,то при его разовом протапливании в зимний период, все конструкции начинают интенсивно отдавать влагу,в том числе в подвальном пространстве(промерзшие стены,балки,грунт). Воздух в подвале быстро становится влажным. А при соприкосновении с холодными поверхностями влажный воздух дает конденсат…Чтобы избавиться от конденсата и прогреть весь объем не только дома,но и техподполья, необходимо топить печь в доме или бане два-три дня,что не делается,поскольку обычный приезд на дачу-это выходные.
  • в подвале,где пол забетонирован и, где организовано хранение овощей,тем более необходимо сделать расчет количества продухов для летнего проветривания, поскольку зимой,скорее всего продухи будут закрываться,чтобы овощи не заморозить. Поэтому, нужно вывести дополнительную вентиляцию под потолком такого подвала в верхние помещения и далее в вентканалы здания,поскольку все овощи «дышат»,отдают тепло,которое скапливается в верхней части помещения…

В любых случаях,в том числе,вышеописанных, для нормальной эксплуатации строительных конструкций,находящихся ниже отметки пола 1 этажа,необходима вентиляция,организованная в подполье с помощью расчетного количества продухов и их правильного расположения.

нужны ли они, какое количество необходимо, вентиляция при их отсутствии и как произвести расчет

Помимо основных преимуществ, ленточный фундамент позволяет создать в жилом доме полноценный подвал или цокольный этаж.

Это значительно расширяет полезную площадь, делает возможным использование подвала как мастерской, хранилища продуктов или заготовок на зиму, обустроить хозяйственное помещение.

В любом варианте, подвальное помещение будет нуждаться в качественной и обильной вентиляции, иначе все стены обрастут грибком, влага будет стекать по всем поверхностям, разрушая материалы и делая невозможным полезное использование .

Установка принудительной вентиляционной системы обходится довольно дорого, требует производства сложных монтажных работ.

Традиционно вопрос принято решать с помощью естественной вентиляции, о чем следует поговорить особо.

Содержание статьи

Что такое продухи?

Продухи — это небольшие отверстия, проделанные в боковых стенках ленточного фундамента.

Они сквозные, имеют круглую, квадратную или прямоугольную форму.

Закладываются на этапе создания опалубки, или изготавливаются уже после застывания . Раньше приходилось делать полые внутри перемычки из досок, откуда и взялась прямоугольная форма отверстий.

В настоящее время их либо сверлят алмазным сверлом крупного диаметра (100 мм и более), либо закладывают во время сборки , устанавливая в поперечном направлении пластиковую трубу от канализации диаметром 100 мм или больше.

После заливки трубу рекомендуется оставить в отверстии, они будут выполнять роль гидроизоляции.

Зачем они нужны в ленточном фундаменте?

Продухи служат для организации воздухообмена и удаления водяного пара. Они обеспечивают доступ свежего воздуха и удаление влажного отработанного потока за счет естественной депрессии (разницы давлений наружного и внутреннего воздуха).

Проветривание позволяет исключить появление плесени или грибка, намокание бетонных и деревянных элементов, коррозию металлических деталей. Современные технологии позволяют обходиться без них, но традиция всегда оказывается сильнее.

Кроме того, любые альтернативные методики требуют расходов, а продухи работают самостоятельно без затрат.

Необходимость в них возникла потому, что в частных домах подвальные помещения традиционно использовались для хранения пищевых продуктов.

Овощи довольно активно «дышат», выделяя немалое количество влаги, что требует организованного вывода отработанного воздуха.

В каких случаях нужно их делать?



Продухи необходимы для домов с низким подпольем, где прокладываются инженерные коммуникации.

Чем больше объем помещения, тем интенсивнее должна быть вентиляция и тем меньшую эффективность демонстрируют системы естественного воздухообмена.

Их работа слишком зависит от внешних факторов — температуры воздуха, погодных и климатических условий и т.д.

Поэтому для домов с малым размером подполья хватает относительно небольших продухов, но для крупных подвальных помещений их действие может оказаться недостаточным.

Особенно наглядно это проявляется на заглубленных ленточных основаниях, образующих полноценный подвал большого объема.

ВАЖНО!

Неотапливаемые подвалы, которые не используются в хозяйственных целях или для хранения пищевых продуктов или овощей, можно просто качественно утеплить, чтобы отсечь от контактов с теплым и влажным воздухом дома. Тогда на внутренних стенах не будет конденсата.

Какого размера должны быть и их количество

Относительно размера продухов существует четкое указание СНиП: общая площадь их просвета должна быть не менее 1/400 от общей площади пола подвала.

Это означает, что на подвал в 400 м2 должен приходиться 1 м2 продухов.

Существует и другой подход к определению размеров — одно отверстие должно иметь площадь не менее 0,05 м2.

Необходимо учитывать, что эти показатели минимальные, на практике они редко обеспечивают полноценную вентиляцию подполья.

Следует либо увеличивать количество, либо размеры одного отверстия.

Регулировать процесс естественной вентиляции крайне сложно, поэтому обычно производят периодический осмотр подвала и оценивают качество проветривания по наличию плесени, грибка или мокрых пятен.

Как правильно должны быть расположены?

О расположении продухов имеется две точки зрения:

  • На противоположных стенах.
  • На всех стенах равномерно по всему периметру.

Утверждать однозначно, какой из вариантов верный, невозможно. Естественное движение воздушных потоков зависит от множества внешних факторов, которые практически невозможно полностью определить и заранее организовать.

Работа вентиляционных отверстий сводится к образованию сквозняков, поэтому вполне логично размещение на противоположных стенах.

Однако, сквозняки образуются из-за разницы давлений воздуха в двух точках, что не обязательно должно быть привязано к местонахождению продухов.

Обычно стараются размещать их на подветренной и наветренной сторонах дома, если в регионе имеются постоянные преобладающие ветра.

Высота отверстий над землей также имеет значение. Чем ниже, тем вероятнее проникновение в подвал дождевой или талой воды.

Обычно считается достаточным 30 см над отмосткой, но для регионов со снежными зимами высоту можно увеличить.

Как сделать

Оптимальный вариант создания продухов — закладка пластиковых труб в опалубку при строительстве. В противоположных деревянных щитах сверлят или вырезают отверстия, в которые вставляются концы полипропиленовых труб от канализации.

Они недороги, не подвержены разрушениям и абсолютно невосприимчивы к воздействию влаги. После бетона и демонтажа опалубки трубы остаются в отверстиях и защищают их от проникновения в бетон воды.

Другой способ — сверление отверстий алмазным сверлом. Этот способ годится при относительно малой толщине ленты, позволяющей выполнять процедуру за короткое время.

При этом способе нет необходимости установки пластиковых труб в опалубку, что довольно непросто, усложняет демонтаж щитов.

Недостатком является заметная трата времени на сверловку или необходимость внутренней поверхности отверстий, которые становятся фактором риска.

Можно использовать старую технологию создания продухов, когда из досок сколачивали прямоугольную конструкцию и прикрепляли ее внутри опалубки наподобие распорки.

Внешние размеры этой конструкции соответствовали желаемой величине продухов.

После и затвердения доски вынимались, а в ленте оставались прямоугольные отверстия.

Недостатком метода является сложность извлечения досок из отверстия, необходимость гидроизоляции внутренней поверхности образовавшегося коридора.

ОБРАТИТЕ ВНИМАНИЕ!

Выбирая способ изготовления продухов, нельзя забывать о размере отверстий и подготавливать соответствующие шаблоны.

Защита от животных

Отверстия в ленте всегда привлекают различных животных или птиц. Чаще всего в подвал стремятся проникнуть грызуны, коты или прочие мелкие животные. Реже в подвальном помещении селятся птицы.

Все они способны нанести урон хранящимся продуктам, соседство с такими жильцами доставляет немало неприятных ощущений, а нередко и заболеваний. Для предотвращения доступа в подвал на вентиляционные отверстия с внешней стороны устанавливаются декоративные решетки с подходящим размером отверстий.

Обычно устанавливаются вентиляционные решетки с элементами жалюзи, обеспечивающие защиту от брызг воды.

Как вариант, можно использовать любые решетки или сетку.

Устанавливать пластиковые виды решеток не рекомендуется, поскольку для грызунов они преградой не являются.

Нужно закрывать на зиму или нет?

Вопрос о необходимости закрывать продухи на зимний период неоднократно обсуждался, но общего решения так и выработано.

Суть дела состоит в том, что закрывать отверстия велит традиция. Это делалось потому, что в подвале хранились продукты питания, которые могут испортиться.

Кроме того, холодный пол становился элементом дискомфорта, требовал повышенного расхода топлива на обогрев. Что касается продуктов, действительно, перемороженная картошка в пищу не годится.

А холодный вполне может быть , и никакой разницы температур при открытых или закрытых продухах ощущаться не будет.

ВАЖНО!

Если продукты в подвале не хранятся, лучше не нарушать режим вентиляции и не закрывать отверстия.

Как вентилировать фундамент без продухов

При отсутствии продухов оптимальным выходом станет принудительная вентиляция с приточной и вытяжной линиями.

Это требует некоторых расходов, но воздуховоды подвала можно присоединить к общей вентиляционной системе дома, что позволит не создавать отдельную линию.

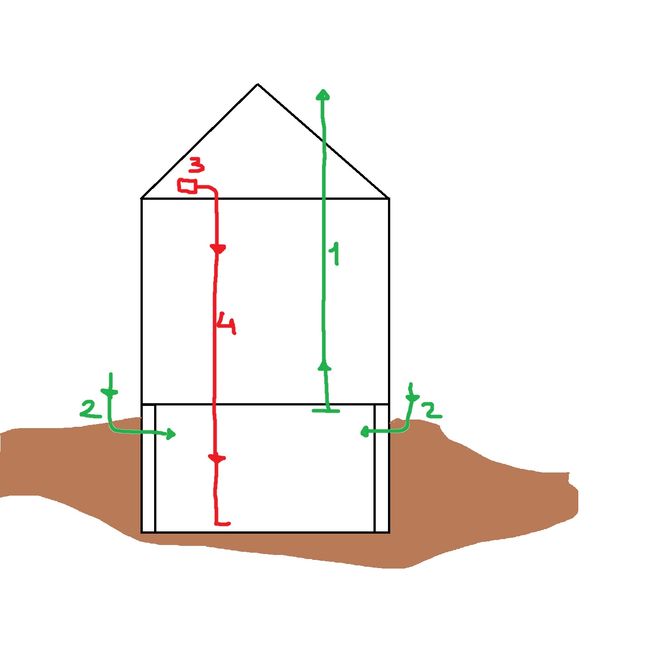

Также можно установить естественную вентиляцию с помощью пары вертикальных труб, одна из которых заканчивается под потолком, а другая — над самым полом подвала.

Перепад давлений в этих точках образует циркуляцию воздуха. Трубы вытяжки выводятся на кровлю или присоединяются к воздуховодам кухни или санузла.

Приточные трубы выводятся на поверхность кровли для забора чистого воздуха.

Полезное видео

В данном разделе мы поделимся с Вами видеоматериалом, в котором Вы сможете ближе ознакомиться с продухами — нужны ли они, в каком количестве и как произвести расчет:

Заключение

Вентиляция подвального помещения — важная и ответственная часть обустройства дома. Она обеспечивает долговечность материалов, сохранность имущества или продуктов питания, хранящихся в подполе.

Грамотная организация воздухообмена позволяет исключить сырость и распространение плесени и грибка, развитие нежелательных микроорганизмов.

Устройство продухов не требует выполнения сложных и трудоемких операций, поэтому пренебрегать ими не следует.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Продухи в цоколе по СНИП

Продухи в фундаменте — расчет, размер, как сделать, нужно ли закрывать на зиму

Продухи в фундаменте нужны для того, чтобы промежуток под полом первого этажа вентилировалось, для этого в цокольной наземной части фундамента делаются специальные отверстия.

Такая вентиляция необходима, так как под полом может скапливаться влага, выходящая из земли. Это может привести к тому, что строительные конструкции будут находиться под постоянным воздействием влаги, тем более, что она будет постоянно скапливаться. Эта проблема очень актуальна при использовании во время строительства деревянных конструкций. При повышенной влажности ее может сразить гниль и плесень, а также образования на деревянных конструкциях грибка. Вдобавок, в подпольном промежутке может скопляться радиоактивный газ радон.

В зимний период концентрация влаги и газа редко повышаются из-за действия низких температур, так как уменьшается вероятность испарения, и способны замерзать на строительных конструкциях, оставаясь как бы, в законсервированном виде до следующего повышения температуры. Чтобы избавиться от такой серьезной проблемы, в наземной части и делают такие отверстия.

Всегда нужны ли продухи в фундаменте? Нет, не всегда. Данные отверстия делаются лишь в том случаи, когда есть подпольное пространство. Если же у Вас полы первого этажа выполнены по грунту, то продухи делать не нужно.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Закрывать ли продухи в фундаменте на зиму?

Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.

Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.

Как сделать продухи в готовом фундаменте?

Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?

Есть несколько вариантов:

  1. Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
  2. Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.

Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.

Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.

Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.

Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».

Продухи своими руками

Скажу сразу, что сделать продухи в фундаменте своими руками довольно сложно, так как толщина ленты колеблется в пределах 40-60 см. А сверлить армированный бетон такой толщины долго и затратно.

Есть несколько способов сделать отверстия в фундаменте:

  1. Надстройка цокольной части из кирпича и с уже предусмотренными отверстиями. Данный способ является самым правильным и довольно простым, но во всех случаях применим. Так, например если стены уже возведены, то понятное дело надстроить цоколь не получится.
  2. Сделать отверстия перфоратором — самый популярный и доступный способ среди частных застройщиков. В зависимости от марки бетона и от степени его армирования на проделывания одного продуха потребуется от нескольких часов до одного полного рабочего дня. При этом придется потратить несколько буров по бетону. Сверлятся дыры по периметру вентотверстия, работать перфоратором нужно не на полную мощность и периодически смачивать бур водой во избежании перегрева.
  3. Использовать коронки по бутону и шаг за шагом высверливать бетон по частям, а потом перфоратором с пикой выбивать бетон. Тоже сложный и не быстрый способ.

Чем закрыть продухи в фундаменте от мышей

При наступлении первых осенних заморозков полевые грызуны начинают искать места для обитания с более комфортными условиями. Такие убежища мыши – полевки находят в загородных постройках. Там им не страшен пронизывающий ветер, который при минусовой температуре делает поля малопригодными для существования.

Малые размеры и врожденная пронырливость позволяют мышам проникать через самые малые отверстия в строениях. Больше всего их привлекают подземные помещения, где дольше сохраняется накопленное тепло.

Продухи (отверстия для проветривания подпольного пространства) – самый легкий для грызунов путь проникновения в жилище. Из подполий они найдут возможности расселиться по всему дому.

Как и чем закрыть продухи в фундаменте от мышей?

Чтобы исключить подселение в загородный дом нежелательных соседей, необходимо надежно закрыть продухи в фундаменте от мышей , то есть перекрыть пути их возможного проникновения. Проще всего этого добиться установкой решеток на продухи подполья. Клетки решеток должны быть не крупнее 5 мм. Такие изделия можно поискать в магазинах строительных и хозяйственных товаров. Несложно их изготовить и самостоятельно.

Если готовых изделий в магазинах нет, проволочная решетка или жесткая сетка найдутся обязательно. Прикинув общую площадь всех вентиляционных отверстий, приобретаем нужный материал. Решетку нарезаем ножницами по металлу на прямоугольники необходимого размера. Далее необходимо изготовить детали обрамления, и оформить изделия в окончательный вид.

Для изготовления рамки используется белая или же консервная жесть, которая найдется в хозяйстве. Жесть нарезают полосами шириной примерно 60 мм. Полосы сгибают вдвое по длине, формируют каркас решетки. Прямоугольник из проволоки обрамляют полученными деталями полосок жести и крепят путем простукивания молотком. Изготовленные рамки устанавливают с помощью дюбелей и шурупов в просверленные отверстия, закрывая все продухи.

Как избавится от уже проникших мышей?

Когда доступ в дом для незваных гостей перекрыт, необходимо удостовериться в том, что они еще в жилище не проникли. Для этого в доме нужно на некоторое время разместить снаряженные мышеловки. Если традиционные мышеловки неприятны своей жестокостью, можно воспользоваться новинкой.

Новые мышеловки выполняются в виде захлопывающихся пеналов из пластика. Грызунов она не травмирует, но надежно запирает внутри. Некоторое время в ловушке мышь будет живой. Можно ее выпустить в ближайший лес или поле.

Таким методом можно надежно защититься от нежелательного соседства. Это гораздо безопаснее использования отравляющих веществ. При использовании отравы нельзя исключить отрицательного влияния на здоровье и самочувствие людей и домашних животных.

Продухи (отдушины) для вентиляции фундамента — нужны или нет?

Чтобы в подполе было сухо, необходима вентиляция фундамента. Ее можно сделать двумя способами — при помощи вентиляционных отверстий в цоколе здания (продухов или отдушин) или выведя вытяжную трубу на крышу и сделав несколько отверстий для притока воздуха с разных сторон фундамента.

Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

  • Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.
  • Организовать вытяжку воздуха из подпола — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Как исправить ситуацию

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

    Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.

Алмазное бурение в цоколе здания

Вентиляция фундамента при помощи забора воздуха в печь из подпола

Закрывать продухи на зиму или нет

Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.

Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт. Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

Утепление цоколя, отмостки

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

Организация вентиляции подпола без продухов

Нужны ли в цоколе продухи

В спорах о том, нужны ли продухи в фундаменте и стоит ли их закрывать на зиму, сломано немало копий, но всегда есть причины продолжить этот разговор.

Продухи в основании дома необходимы для вентиляции подпольного пространства, что способствуют удалению избыточной влаги из цоколя.

Вентиляция фундамента в частном доме

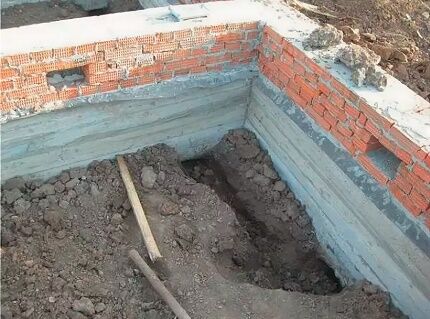

Продухи обычно делаются при возведении ленточного фундамента. Казалось бы, технология отработана до мелочей. На FORUMHOUSE часто появляются темы с вопросами: нужно ли делать продухи в фундаменте, потому что продухи есть, а деревянные балки и лаги пола всё равно гниют; утеплитель мокнет, на внутренних стенках ленточного фундамента зимой образуется иней; и действительно ли нужно делать продухи, если пол из бетона.

Вот мнение форумчанина с ником chicken-A (Москва):

– С появлением современных материалов и способов строительства отдушины превращаются в анахронизм. А если закрытое подполье дополнительно как следует утеплить, то это значительно повысит энергоэффективность дома.

Интересен западный опыт. В США до недавнего времени считалось экономически целесообразным строительство частных домов с продухами и низким подпольем, в котором прокладывались все инженерные коммуникации.

В Америке построено около 30 млн подобных домов.

Однако в последние годы заокеанские строители постепенно отказываются от желания построить низкие основы для дома с продухами. Выяснилось, что если сделать продухи, в свободно вентилируемом подполье в большинстве случаев всё равно сохраняется повышенная влажность.

Нужно ли делать отверстие в фундаменте

Это происходит из-за нарушения температурно-влажностного режима. Летом тёплый атмосферный воздух попадает в более холодное подполье, а из-за разницы температур вода, содержащаяся в воздухе, конденсируется и обязательно выпадет в виде росы на внутренних стенках цоколя и перекрытия. Со временем это приводит к гниению конструкций.

Отсыревание подпольного пространства происходит по двум основным причинам:

1. Постоянное испарение водяного пара из земли под домом. Этому способствует высокий уровень грунтовых вод или подтопление цоколя атмосферными осадками;

2. Недостаточная площадь продухов. В соответствии со СНиП 1.47 2.08.01-89, в стенах подвалов и подполий, не имеющих вытяжной вентиляции, общая площадь продухов должна составлять не менее 1/400 площади пола подполья или подвала. А сами продухи следует равномерно распределять по периметру наружных стен фундамента или цокольного этажа с каждой стороны частного дома.

Минимальная площадь одного продуха равняется 0,05 кв.м. По нашим расчетам, для вентиляции цоколя общей площадью в 100 кв.м потребуются продухи в количестве 25 довольно большого диаметра – в 110 мм.

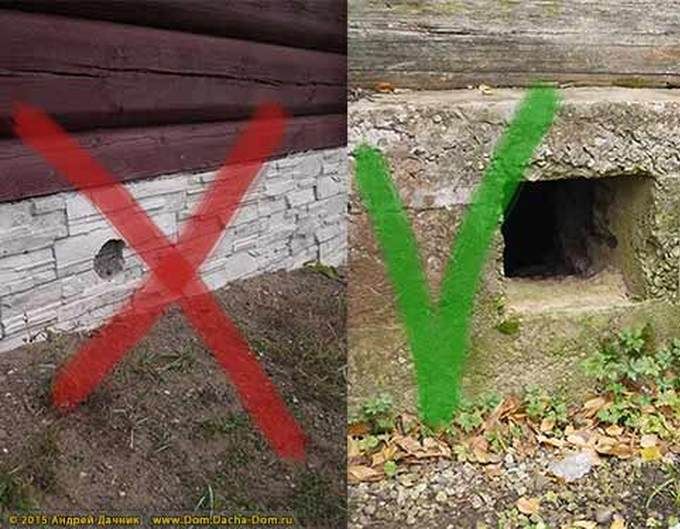

Есть мнение, что продухи любого размера нужно закрывать на зиму крышками.

Игорь3:

– Я думаю, что привычка закрывать их на зиму крышками возникла ещё из-за возможности хранить в подполе продукты. При полностью открытых продухах картошка и консервы зимой замёрзнут и испортятся, особенно, особенно, если продух низко от земли.

Под жилыми помещениями обычно строят вентилируемый подпол (или цокольный полуподвальный этаж) с продухами на улицу и продухами через пол и вентиляционными каналами в стенах. Летом вентилирование происходило за счёт поступления тёплого воздуха через внешние продухи. На зиму их закрывают, и поступление воздуха в подпол идёт через специальные отверстия в полу. Эти отверстия прикрываются небольшими решётками.

Крышки для отдушин в фундаменте.

Согласно СНиП II-3-79, разница между температурой воздуха в подполе и температурой поверхности подпольных перекрытий не должна превышать двух градусов. А для того, чтобы пол при открытых зимой продухах не вымерз, его необходимо как следует утеплить.

Минимальная толщина утеплителя в полу (минеральной ваты) составляет 200 мм.

Т.к. данные требования могут не соблюдаться или выполняться с нарушениями, то возможным логичным шагом становится возведение бетонного фундамента без продухов.

Хорошо утеплённое и изолированное от атмосферного воздуха подполье в течение всего года остаётся сухим, тёплым, и в нём не образуется плесень.

Как построить закрытое подполье

В теплотехническом отношении закрытое подполье отличается от полов по грунту только наличием воздушной прослойки между полом и грунтом.

При закрытом подполье, из-за воздушного слоя, который не сообщается с атмосферой, полы быстро прогреваются комнатным теплом. Поэтому при закрытом подполье и в режиме ПМЖ утепление пола может не понадобиться. А сам процесс создания закрытого подполья надо разбить на ряд последовательных шагов:

1.Обеспечиваем дренаж фундамента. Он способствует эффективному отводу избыточной влаги от пятна застройки, что уменьшает влажность земли в подполье;

2. Утепляем стенки фундамента снаружи. Это сохраняет тепло в подполье;

3. Утепляем отмостку по периметру фундамента. Благодаря этому сокращается утечка тепла сквозь нижнюю часть фундамента. К тому же, утеплённая отмостка уменьшает силы морозного пучения, действующие на фундамент.

4. Пароизолируем грунт в цоколе, т.е. принудительно блокируем поступление влаги из почвы в подполье. Для этого стелим на грунт толстую, не менее 150 мк, полиэтиленовую плёнку. Ее укладываем с перехлёстом и обязательной проклейкой швов. Для надёжности плёнку можно залить стяжкой из «тощего» бетона (толщиной в 2-3 см). Концы плёнки (20-30 см) заводим на стенки фундамента и прижимаем планкой на дюбелях;


5. Монтируем систему вентиляции подпольного пространства;

chicken-A:

– Продухи в цоколе лучше всего заменить вытяжным стояком, идущим внутри дома из подполья на крышу или чердак, и приточным отверстием где-нибудь в углу нежилого помещения, из тамбура и т.п..

Вентиляционный стояк можно сделать из трубы диаметром в 50-80 мм. Т.к. стояк соединяет подполье, помещения и холодный чердак, то из-за разницы температур в стояке создаётся небольшая тяга, забирающая воздух из подполья. Благодаря естественной циркуляции подпол хорошо вентилируется.

Glebomater:

– Я бы сделала вентиляционные отверстия в углах дома, а вытяжную трубу поставила в центре. В моём случае цокольная вентиляция обеспечивается за счёт печного отопления. Подпольное пространство объединено с жилым помещением, а воздух для печи забирается из-под пола.

Таким образом, утеплённое и закрытое подпольное пространство может стать одним из компонентов энергоэффективного дома .

На FORUMHOUSE ведется горячее обсуждение вопроса, нужен ли цоколь с продухами и собраны отзывы владельцев полов по грунту. Читайте, как отремонтировать коммуникации под плитным фундаментом. А в нашем видео рассказывается о том, как заменить сгнивший нижний венец в деревянном доме.

Как правильно рассчитать количество продухов в фундаменте или цоколе

Продухи в техническом пространстве(подвале) под перекрытием первого этажа крайне необходимы для организации естественной вентиляции.

Устройство постоянной циркуляции воздуха в замкнутом пространстве техподполья гарантирует многолетнюю жизнеспособность конструкций сооружения (дома или бани). В отсутствии продухов на конструкциях(будь-то железобетонные плиты перекрытия и стены в кирпичном доме или деревянные балки и деревянное перекрытие в срубе) в холодную погоду будет постоянно образовываться конденсат. Скопление конденсата и постоянная влажность в замкнутом пространстве ведет к быстрому гниению,потере пригодности материалов и сокращению сроков службы конструкций здания.

Но мало сделать пару продухов,чтобы воздух начал «передвигаться»…Должно быть определенное количество продухов в определенных местах,чтобы организовать достаточную циркуляцию воздуха по всей площади техподполья и по всему ее объему,включая такие застойные места,как углы здания.

Расчет количества продухов

В строительных нормативах расчет количества продухов оговорен следующим образом:

  1. СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».

И в том и другом документе-одинаковая формулировка и не очень понятная.Возникает много вопросов:

  • сколько должно быть продухов?
  • какой площадью сделать каждый продух?
  • какую выбрать форму и размеры продухов?
  • в каком месте и в каком порядке лучше всего их устраивать?

Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.

В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).

В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.

Пример 1 расчета количества продухов (когда сечение круглое)

Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,140,050,5=0,0095м2

Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт

Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.

Итак, при большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.

Пример 2 расчета количества продухов (когда сечение прямоугольное)

У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.

Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.

Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен. А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.

Расположение продухов в фундаменте или цоколе

Рассмотрим вариант с круглыми продухами Д160мм в количестве 6шт.

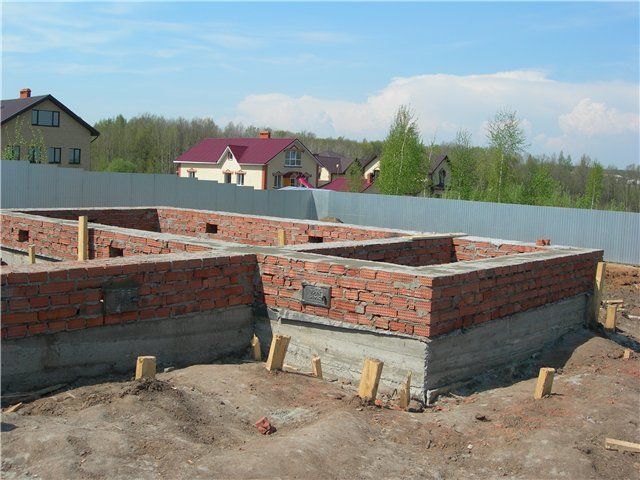

Расположение продухов в фундаменте или цоколе,рассчитанным ранее количеством в 6 шт,выбирается так,чтобы организовать перемещение воздуха в замкнутом пространстве под воздействием притока извне… Поскольку перемещение потоков воздуха -вещь неоднозначная и зависит не только от температуры воздуха в подвале,но также еще от внешних факторов,таких, как температура воздуха снаружи и направление ветра в данный момент времени,которые являются величинами переменными,то нужно просто расположить отверстия равномерно:

от угла дома не более 1м,чтобы проветривались углы

  • с одинаковым расстоянием друг от друга по длине стороны дома: сначала по углам,а уже остальные распределяются равномерно между крайними продухами
  • на такой высоте,чтобы получился сквозняк.Например,если на одной стороне дома цоколь низкий,то на противоположной стороне нужно расположить отверстия так,чтобы они были по высоте соизмеримой с той,где низко(противоположной стеной). Если это невозможно выполнить из-за большой разницы в высоте стен цоколя,то лучше выше,чем ниже.То есть, теплый воздух всегда поднимается вверху и, в низком цоколе будет происходить забор воздуха извне,а в высоко располагаемые(по отношению к внутреннему пространству) отверстия теплый воздух будет выходить наружу
  • не желательно располагать продухи на уровне земли (отмостки),так как летом в них может попадать вода,а зимой,вообще,будут закрыты снегом.

В данном варианте,который здесь рассматривается, дом размерами 6х6м,то есть с одинаковыми длинами стен,поэтому по 2 отверстия располагаем в 0,8-1 м от углов на двух параллельных стенах,а оставшиеся 2 отверстия в середине двух других стен.

Большее количество отверстий лучше располагать на тех стенах,которые наиболее доступны для ветра,потому что ветер-это бесплатный помощник для естественной вентиляции, аналог вентиляционному насосу в системе принудительной вентиляции. Например,если на участке преобладает западный ветер,то лучше выбрать две стены: западную и восточную. Но опять же нужно учитывать различные препятствия:

  • близко ли глухой забор.Тесное пространство между забором и стеной дома не способствует хорошему проникновению воздуха,особенно,если отверстия расположены низко от земли
  • примыкание к дому гаража(общая стена с домом), вообще, делает эту сторону для устройства продухов нерентабельным и, чтобы вся стена подполья по этой стороне продувалась нужно расположить по паре отверстий(с расстоянием 1м) ближе к углам гаража на стенах,смежных к стене с гаражом…Иначе,здесь будет застойный «мешок» длиною во всю стену…
  • если гараж не примыкает,но расположен близко и параллельно одной из стен дома,то тоже нужно учитывать преобладающее направление ветра на участке
  • если есть внутренняя стена,разделяющая подвал на две половинки,то или делайте расчет для каждого помещения отдельно или сделайте столько же отверстий во внутренней стене,сколько находится в стенах, параллельных ей.

Если сомневаетесь (насчет направления ветра и препятствий для него),то сделайте одинаковое количество по всем четырем сторонам: по 2 продуха на расстоянии 0,8-1м от углов, с общим количеством 8 шт, вместо шести. Больше всегда лучше,чем меньше.

Количество продухов должно быть достаточным(равным расчету) или больше,чем достаточным для того,чтобы в подполье всегда поступал свежий воздух и внутри не происходило застаивание спертого и влажного воздуха:

  • в подполье,где открытый грунт, постоянно происходит влажное испарение из самого грунта. В летний период процесс испарения незначительный,поскольку снаружи плюсовая температура,и все же,если нет продухов,то степень влажности значительная. В зимний период при постоянном отоплении дома,в холодном подполье влажность грунта повышенная(под отапливаемым зданием грунт не промерзает,остается «живым» всю зиму) …
  • если загородный дом посещается периодически,то при его разовом протапливании в зимний период, все конструкции начинают интенсивно отдавать влагу,в том числе в подвальном пространстве(промерзшие стены,балки,грунт). Воздух в подвале быстро становится влажным. А при соприкосновении с холодными поверхностями влажный воздух дает конденсат…Чтобы избавиться от конденсата и прогреть весь объем не только дома,но и техподполья, необходимо топить печь в доме или бане два-три дня,что не делается,поскольку обычный приезд на дачу-это выходные.
  • в подвале,где пол забетонирован и, где организовано хранение овощей,тем более необходимо сделать расчет количества продухов для летнего проветривания, поскольку зимой,скорее всего продухи будут закрываться,чтобы овощи не заморозить. Поэтому, нужно вывести дополнительную вентиляцию под потолком такого подвала в верхние помещения и далее в вентканалы здания,поскольку все овощи «дышат»,отдают тепло,которое скапливается в верхней части помещения…

В любых случаях,в том числе,вышеописанных, для нормальной эксплуатации строительных конструкций,находящихся ниже отметки пола 1 этажа,необходима вентиляция,организованная в подполье с помощью расчетного количества продухов и их правильного расположения.

Обустройство продухов в подвале жилого дома по СНиП

В подвале любого жилого многоквартирного дома важно обеспечить качественное проветривание. Его цель – удаление влажного воздуха, который образовывается в техподполье из-за процесса конденсации. Основную роль в борьбе с повышенной влажностью играют продухи. Правильный расчет продухов подполья многоквартирных домов позволяет обеспечить наиболее эффективный воздухообмен в пространстве подвалов. Но, нельзя забывать и о том, что все расчеты и монтаж вентиляции должны соответствовать документации СНИП. С их помощью, обустройство и эксплуатация продухов принесет желаемый эффект.

Продухи в подвале обеспечивают проветривание дома

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

  1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
  2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
  3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Важно правильно рассчитать высоту места расположения отверстий. Этот параметр зависит от высоты цоколя здания.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Внешние характеристики

Продухи позволяют надолго продлить срок службы отдельных строительных сооружений, а также обезопасить жилые квартиры от распространения плесени. Подвалы, в которых вентиляция не справляется со своими обязанностями, всегда влажно и тепло, а это может привести к серьезным проблемам. Но есть и еще один фактор, который для владельцев жилища важен не меньше, чем удаление влаги – это эстетические особенности продухов.

Необходимость закрыть или спрятать огромные «окна», связанные с подвалом, связаны с неприятным видом элемента вентиляции. Внешне, отверстие, как пробоина в глухой бетонной или кирпичной стене. Но, сделав правильный выбор по декорированию этого устройства, можно одновременно «убить двух зайцев», не только украсив, но и придав элементу дополнительную функцию. И одним из таких элементов является накладная решетка. Добавив в устройство продухов такие элементы, можно защитить жилой дом от проникновения в подвал грызунов и бездомных животных.

Накладная решетка прикроет неэстетичный продух

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

  • перфоратор;
  • набор буров;
  • болгарка с диском по бетону;
  • молоток;
  • стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Основное преимущество самостоятельного проделывания продухов – дешевизна. Специализированные фирмы, за такие услуги возьмут немалую сумму. Так как, кроме количества и размера окон, в смету они включают и толщину самой стенки.

Правила эксплуатации

Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса. Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:

  1. Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
  2. Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
  3. Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.

Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.

Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.

Устройство продухов в фундаменте деревянного дома

Пространство под полом первого этажа необходимо вентилировать. Дело в том, что из-за непосредственной близости к грунту в этом месте может собираться влага. Это чревато не самыми приятными последствиями – образованием плесени и грибка, гниением конструкций из дерева и разрушением фундамента. Чтобы избежать таких неприятностей, необходимо обустраивать вентиляционные продухи. О них и пойдет речь в этой статье.

Зачем нужны продухи?

В ситуациях, когда продухи в фундаменте отсутствуют, в пространстве под полом накапливается конденсат. Он возникает из паров, которые поднимаются с поверхности грунта, а также идут от перекрытий здания. Конденсат накапливается и оседает внутри. Все это приводит к процессам гниения, образованию плесени, появлению неприятных запахов и разрушению деревянных и бетонных конструкций.

Еще одним опасным последствием отсутствия отдушины в фундаменте является скопления радона. Это радиоактивный газ, который образуется на поверхности почвы. Не имея выхода наружу, он начинает проникать внутрь помещений через перекрытия. Нахождение в таких условиях становится опасным для здоровья человека.

Избежать всех этих последствий можно двумя способами:

  1. Вентиляционная вытяжка – представляет собой трубу, выводящуюся на крышу. Это целая система циркуляции воздушных потоков, на которую придется серьезно потратиться.
  2. Продухи в фундаменте – более экономичный вариант. Подполье проветривается за счет сквозняков между отдушинами, проделанными в противоположных стенках фундамента.

Расчет продухов

Для оптимальной циркуляции воздуха в пространстве под полом необходимо определенное количество вентиляционных отверстий. Правильно произвести из расчет очень важно.

Необходимое число отверстий рассчитывают исходя из положений СНиП 31-01-2003. Минимальное количество продухов определяют путем формирования одного продуха на каждые 400м3. Если дом располагается в районе, где климат влажный, то число продухов увеличивают – по одному отверстию на 150м3.

Продухи в фундаменте делают не только на наружных стенках. Чтобы подпол проветривался, необходимо проделывать отверстия и в простенках основания. Каждый простенок должен содержать как минимум один большой продух.

Размеры и форма

Особых требований к форме при устройстве продухов в фундаменте не существует. Они могут быть квадратными, круглыми, в виде треугольника и т.д. Все зависит от предпочтений хозяина.

Чаще всего в фундаменте делают продухи в виде круга диаметром 25см или прямоугольника 20Х25 либо 10Х50см.

Согласно нормативам, площадь одного продуха должна составлять 0,05-0,85м2. Если делается продух, превышающий указанную площадь, то потребуется его армирование.

Продухи небольших размеров смотрятся более эстетично, поэтому хозяева зачастую делают много маленьких продухов. Самым главным условием является соответствие общей площади всех продухов объему подполья, о котором говорилось выше.

Расположение отверстий

Продухи в цоколе располагают на расстоянии 15-20см от верха фундамента. В случаях с низким цоколем перед вентиляционными отверстиями обустраивают приямки.

Отдушины размещают в стенках фундамента с равномерными интервалами. Продухи, находящиеся с противоположных сторон – должны четко смотреть друг на друга.

Отверстия обычно размещают на расстоянии 2-3м друг от друга. Все продухи нужно закрыть решетками. Это защитит дом от проникновения грызунов.

Продухи в ленточном фундаменте

Вентиляционные отверстия в ленте обустраивают на этапе возведения фундамента. Способ их формирования зависит от того, из каких материалов строят фундамент.

Бетон

Когда базис заливают из бетона, обычно формируют круглые отверстия. В качестве формы для продухов можно использовать трубу из пластика или асбеста. Ее вставляют в арматуру в нужном месте, закрепляют с помощью проволоки. Чтобы форма не деформировалась в процессе заливки и затвердевания бетона, в нее засыпают песок.

Когда бетонный раствор затвердеет, наполнение из песка удаляют. В итоге вы получаете круглый сквозной продух для вентиляции подпола.

Не рекомендуется формировать продухи с использованием деревянных заглушек. После затвердевания бетонной смеси вытащить их довольно сложно. А выбивая такие «формы», можно нанести повреждения неокрепшей бетонной ленте.

Блочное основание

Если базис возводится из кирпича или блоков, то логичнее сформировать отверстия, имеющие форму прямоугольников. В качестве направляющих в этом случае используются прутья арматуры.

Как сделать продухи в готовом фундаменте?

Нередки случае, когда об организации системы вентиляции подполья задумываются, когда фундамент уже возведен. Это, разумеется, более сложная задача, но нельзя считать ее невыполнимой.

Чтобы проделать необходимое количество отверстий, вам придется просверлить монолит. Для таких целей применяется специализированное оборудование. Провести такую работу самостоятельно довольно непросто. Поэтому лучше всего пригласить профессионала, который выполнит алмазное бурение бетонной ленты.

В каких случаях можно обойтись без продухов?

Отсутствие продухов в фундаменте деревянного дома чревато процессами, разрушительными для конструкции здания. Однако существует ряд условий, при которых можно отказаться от создания вентиляционных отверстий:

  1. Перекрытиями пола первого этажа являются бетонные плиты, а в подполье засыпан песок.
  2. Поверхность земли фундамента качественно заизолирована влагозащитной мембраной.
  3. У дома утепленный фундамент, а в подполе работает специальная система вентиляции.

Если хотя бы одно из этих условий выполнено, обустраивать отдушины не обязательно. В других случаях продухи являются обязательным условием при строительстве дома.

На каком расстоянии от угла делать продухи в фундаменте

Устройство продухов в фундаменте

Продухи в фундаменте деревянного дома предназначены для естественного вентилирования фундаментной конструкции. Они препятствуют образованию грибков и плесени, которые могут скапливаться в районе цоколя, и обеспечивают продолжительный срок эксплуатации самого здания. Без таких вентиляционных каналов влага, которая будет скапливаться с внутренней стороны фундамента, приведет к преждевременному разрушению всей несущей конструкции.

Что следует учитывать

Чтобы сделать отдушины в фундаменте, не нужно иметь строительную специальность. Эти работы достаточно просты, их может выполнить любой владелец деревянного дома своими руками. Обустраивать такие вентиляционные отверстия не обязательно в следующих случаях:

  • подполье оборудовано современной системой вентиляции, которая характеризуется высокой мощностью;
  • пол проветривается прямо через помещения дома;
  • фундамент надежно защищен гидроизоляцией.

Прежде чем приступить к устройству каналов для вентиляции, следует произвести расчет продухов в фундаменте, то есть определить их необходимое количество и места расположения. От этого будет зависеть надежная работоспособность естественной вентиляции.

Продухи в фундаменте

Выбирая расположение, специалисты рекомендуют оборудовать сквозные отверстия в фундаменте таким образом, чтобы они располагались в противоположных сторонах друг против друга. За счет этого будет обеспечена естественная вентиляция фундамента деревянного дома. Воздух будет циркулировать в конструкции от легкого дуновения ветра.

Немаловажным является размер окошка для продуха. Если его выполнить небольшим, то циркуляция будет недостаточная.

Поэтому рекомендуется обустраивать каналы, которые будут обеспечивать достаточную интенсивность потоков воздуха и максимально сокращать количество накапливаемой влаги.

Порядок расчета

Для их расчета необходимо обратиться за помощью к сборнику нормативов СНиП 31-01-2003, из п.9.10 которого следует, что общая площадь всех продухов должна составлять 1/400 от общей площади полового покрытия. При этом их площадь не должна быть меньше 0,85 кв.м, а один – не менее 0,05 кв.м. Сами отверстия следует располагать на одинаковом расстоянии друг от друга и от угла – не менее 0.9 м.

Что касается высоты их обустройства в фундаменте, то специалисты придерживаются мнения, что чем выше расположена вентиляция цоколя, насколько позволяет фундамент, тем лучше.

Устройство продухов в фундаменте

От уровня земли не следует размещать ниже 0,3 м, так как снег и талая вода могут затопить подполье. Пример расчета продухов приведен в данной таблице:

С наступлением холодной поры года перед собственниками домов встает вопрос, что делать с продухами в фундаменте, закрывать на зиму или не закрывать. Здесь единого мнения нет. Одни считают, что следует закрыть наглухо, чтобы не попадала влага и холод, другие, наоборот, отстаивают точку зрения, что вентиляция в холодную пору года даже необходимей, чем в теплую. Как поступить – решает каждый самостоятельно.

Дом с продухами в фундаменте

Устройство вентиляции

Вентиляция в цокольном этаже должна состоять из отверстий через каждые несколько метров стены, а если дом располагается в низинной местности, продухи в цоколе должны быть расположены чаще.

Чтобы исключить образование сквозняков в подвальной части здания, система вентиляции должна состоять из труб, которые обеспечивают приток и вытяжку воздуха. При этом приточная труба должна располагаться ниже, а вытяжная – под самим перекрытием. Продухи в ленточном фундаменте следует оборудовать обязательно, если между лагами и землей образуется закрытое пространство. Естественно, что их лучше предусмотреть еще при закладке фундамента. Однако если по каким-то причинам это сделано не было, то придется потрудиться, так как для устройства отверстий в бетоне необходимо применить специальное оборудование.

Продухи в цоколе частного дома необходимо располагать на некотором расстоянии от поверхности грунта, чтобы циркуляция воздуха была надежной, не допускала скопление влаги и образование плесени в подпольном пространстве. Чтобы обустроить отдушины в фундаменте из кирпичной кладки, следует на 3-4 ряду кладки установить опалубку или трубу с сечением, достаточным для вентиляционного отверстия.

Вентиляционные отверстия в фундаменте

Следующими рядами обложить границы продуха с таким расчетом, чтобы последний ряд перекрывал отверстие сверху. Вентиляция в фундаменте дома из монолитного железобетона устраивается путем монтажа в опалубку отрезка асбестоцементной или пластиковой трубы. При этом вокруг пространства под продух устанавливается дополнительная арматура. Это своего рода защитный каркас. После этого опалубку заливают бетонным раствором.

Устройство отдушин

Отдушины в фундаменте из дерева обустраиваются в закладных балках, которые расположены между 1 и 2 венцом. Возможно их обустройство между фундаментом и первым бревном. И в первом, и во втором случае отверстия можно делать своими руками путем сквозных пропилов в бревнах.

Вентиляция фундамента в своем частном доме может быть как естественной, так и принудительной. При естественном типе потоки воздуха циркулируют под половым покрытием без специальных устройств и вытяжек. Для создания принудительного потока воздушных масс устанавливают приточно-вытяжные устройства с естественной и принудительной системой подачи воздуха.

Нужны ли продухи? Как показывает строительная практика, продухи в фундаменте нужны обязательно, и обустраивать их необходимо еще на стадии возведения фундаментной конструкции.

Как правильно рассчитать количество продухов в фундаменте или цоколе

Продухи в техническом пространстве(подвале) под перекрытием первого этажа крайне необходимы для организации естественной вентиляции.

Устройство постоянной циркуляции воздуха в замкнутом пространстве техподполья гарантирует многолетнюю жизнеспособность конструкций сооружения (дома или бани). В отсутствии продухов на конструкциях(будь-то железобетонные плиты перекрытия и стены в кирпичном доме или деревянные балки и деревянное перекрытие в срубе) в холодную погоду будет постоянно образовываться конденсат. Скопление конденсата и постоянная влажность в замкнутом пространстве ведет к быстрому гниению,потере пригодности материалов и сокращению сроков службы конструкций здания.

Но мало сделать пару продухов,чтобы воздух начал «передвигаться»…Должно быть определенное количество продухов в определенных местах,чтобы организовать достаточную циркуляцию воздуха по всей площади техподполья и по всему ее объему,включая такие застойные места,как углы здания.

Расчет количества продухов

В строительных нормативах расчет количества продухов оговорен следующим образом:

  1. СНиП 2.08.01-89* «Жилые здания», пункт 1.47 : «В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусмотреть продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные» , пункт 9.10: «В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2».

И в том и другом документе-одинаковая формулировка и не очень понятная.Возникает много вопросов:

  • сколько должно быть продухов?
  • какой площадью сделать каждый продух?
  • какую выбрать форму и размеры продухов?
  • в каком месте и в каком порядке лучше всего их устраивать?

Начнем с того,что форма отверстий в фундаменте или в цоколе здания может быть любой: круглой,квадратной,прямоугольной. Например,при устройстве продухов в фундаменте удобнее замоноличивать отрезок трубы. В строительной терминологии они называются гильзами и используются для ввода(вывода) в здание трубопроводов водопровода,канализации и отопления.

В кирпичном цоколе удобнее делать отверстия в процессе кладки шириной кратной длине кирпича (250мм) и по высоте кратной высоте кирпича со швом (70мм).

В зависимости от размеров применяемого материала для устройства отверстия под продух рассчитываются их размеры и количество.

Пример 1 расчета количества продухов (когда сечение круглое)

Например,вы решили поставить в фундамент гильзы из труб диаметром 110мм (пластиковые). Площадь такого отверстия: 3,140,050,5=0,0095м2

Площадь вашего подвала размерами 6*6м=36м2. Следуя СНиП необходимая площадь продухов должна быть: 36м2/400 =0,09м2. Требуемое количество отверстий под продухи: 0,09м2/0,0095м2=9,47 шт

Количество продухов должно быть четным для того,чтобы располагать их напротив друг друга в противоположных стенах дома,поэтому нужно принять 10шт. Вроде,как многовато,да и строительные нормы рекомендуют делать отверстия минимальным размером 0,05м2,поэтому лучше сделать меньшее количество продухов с большим сечением.

Итак, при большем диаметре гильзы, будет меньшее количество продухов: для трубы Д160мм с площадью сечения 0,02м2,по расчету получается для 36м2 подвала- всего 4,5 шт. Принимаем 6шт(округляем в большую сторону) и, лучше всего,для устройства такого круглого продуха применить цокольный дефлектор Д160мм. Промышленность изготавливает цокольные дефлекторы разных диаметров: 125,160,200мм,для которых отверстие в фундаменте нужно делать на 10мм больше.

Пример 2 расчета количества продухов (когда сечение прямоугольное)

У вас кирпичный цоколь,в котором каменьщик должен не забыть выложить отверстия для продухов. Пусть подвал будет такой же площадью 36м2, а отверстия для продухов каменьщик решил сделать 250х140мм площадью 0,035м2.

Расчет точно такой же: 36м2/400=0,09м2-необходимая площадь всех продухов для вашего подвала. Тогда понадобится 0,09/0,035=2,57 шт. Принимаем 4шт.

Частенько можно увидеть на дачных домах в кирпичных цоколях по одному продуху,расположенному посередине длины каждой из четырех стен. А как же углы дома? Они,при таком расположении продухов, остаются «непродуваемыми» и, скорее всего,именно с углов,сруб потихоньку начнет подгнивать…Лучше всего,сделать по 2 продуха на две параллельные стены на расстоянии 0,8-1м от углов: воздух будет циркулировать не только в углах,но и в средней части.

Расположение продухов в фундаменте или цоколе

Рассмотрим вариант с круглыми продухами Д160мм в количестве 6шт.

Расположение продухов в фундаменте или цоколе,рассчитанным ранее количеством в 6 шт,выбирается так,чтобы организовать перемещение воздуха в замкнутом пространстве под воздействием притока извне… Поскольку перемещение потоков воздуха -вещь неоднозначная и зависит не только от температуры воздуха в подвале,но также еще от внешних факторов,таких, как температура воздуха снаружи и направление ветра в данный момент времени,которые являются величинами переменными,то нужно просто расположить отверстия равномерно:

от угла дома не более 1м,чтобы проветривались углы

  • с одинаковым расстоянием друг от друга по длине стороны дома: сначала по углам,а уже остальные распределяются равномерно между крайними продухами
  • на такой высоте,чтобы получился сквозняк.Например,если на одной стороне дома цоколь низкий,то на противоположной стороне нужно расположить отверстия так,чтобы они были по высоте соизмеримой с той,где низко(противоположной стеной). Если это невозможно выполнить из-за большой разницы в высоте стен цоколя,то лучше выше,чем ниже.То есть, теплый воздух всегда поднимается вверху и, в низком цоколе будет происходить забор воздуха извне,а в высоко располагаемые(по отношению к внутреннему пространству) отверстия теплый воздух будет выходить наружу
  • не желательно располагать продухи на уровне земли (отмостки),так как летом в них может попадать вода,а зимой,вообще,будут закрыты снегом.

В данном варианте,который здесь рассматривается, дом размерами 6х6м,то есть с одинаковыми длинами стен,поэтому по 2 отверстия располагаем в 0,8-1 м от углов на двух параллельных стенах,а оставшиеся 2 отверстия в середине двух других стен.

Большее количество отверстий лучше располагать на тех стенах,которые наиболее доступны для ветра,потому что ветер-это бесплатный помощник для естественной вентиляции, аналог вентиляционному насосу в системе принудительной вентиляции. Например,если на участке преобладает западный ветер,то лучше выбрать две стены: западную и восточную. Но опять же нужно учитывать различные препятствия:

  • близко ли глухой забор.Тесное пространство между забором и стеной дома не способствует хорошему проникновению воздуха,особенно,если отверстия расположены низко от земли
  • примыкание к дому гаража(общая стена с домом), вообще, делает эту сторону для устройства продухов нерентабельным и, чтобы вся стена подполья по этой стороне продувалась нужно расположить по паре отверстий(с расстоянием 1м) ближе к углам гаража на стенах,смежных к стене с гаражом…Иначе,здесь будет застойный «мешок» длиною во всю стену…
  • если гараж не примыкает,но расположен близко и параллельно одной из стен дома,то тоже нужно учитывать преобладающее направление ветра на участке
  • если есть внутренняя стена,разделяющая подвал на две половинки,то или делайте расчет для каждого помещения отдельно или сделайте столько же отверстий во внутренней стене,сколько находится в стенах, параллельных ей.

Если сомневаетесь (насчет направления ветра и препятствий для него),то сделайте одинаковое количество по всем четырем сторонам: по 2 продуха на расстоянии 0,8-1м от углов, с общим количеством 8 шт, вместо шести. Больше всегда лучше,чем меньше.

Количество продухов должно быть достаточным(равным расчету) или больше,чем достаточным для того,чтобы в подполье всегда поступал свежий воздух и внутри не происходило застаивание спертого и влажного воздуха:

  • в подполье,где открытый грунт, постоянно происходит влажное испарение из самого грунта. В летний период процесс испарения незначительный,поскольку снаружи плюсовая температура,и все же,если нет продухов,то степень влажности значительная. В зимний период при постоянном отоплении дома,в холодном подполье влажность грунта повышенная(под отапливаемым зданием грунт не промерзает,остается «живым» всю зиму) …
  • если загородный дом посещается периодически,то при его разовом протапливании в зимний период, все конструкции начинают интенсивно отдавать влагу,в том числе в подвальном пространстве(промерзшие стены,балки,грунт). Воздух в подвале быстро становится влажным. А при соприкосновении с холодными поверхностями влажный воздух дает конденсат…Чтобы избавиться от конденсата и прогреть весь объем не только дома,но и техподполья, необходимо топить печь в доме или бане два-три дня,что не делается,поскольку обычный приезд на дачу-это выходные.
  • в подвале,где пол забетонирован и, где организовано хранение овощей,тем более необходимо сделать расчет количества продухов для летнего проветривания, поскольку зимой,скорее всего продухи будут закрываться,чтобы овощи не заморозить. Поэтому, нужно вывести дополнительную вентиляцию под потолком такого подвала в верхние помещения и далее в вентканалы здания,поскольку все овощи «дышат»,отдают тепло,которое скапливается в верхней части помещения…

В любых случаях,в том числе,вышеописанных, для нормальной эксплуатации строительных конструкций,находящихся ниже отметки пола 1 этажа,необходима вентиляция,организованная в подполье с помощью расчетного количества продухов и их правильного расположения.

Нужны ли в цоколе продухи

О плюсах закрытого подпольного пространства рассказывают пользователи FORUMHOUSE.

В спорах о том, нужны ли продухи в фундаменте и стоит ли их закрывать на зиму, сломано немало копий, но всегда есть причины продолжить этот разговор.

Продухи в основании дома необходимы для вентиляции подпольного пространства, что способствуют удалению избыточной влаги из цоколя.

Вентиляция фундамента в частном доме

Продухи обычно делаются при возведении ленточного фундамента. Казалось бы, технология отработана до мелочей. На FORUMHOUSE часто появляются темы с вопросами: нужно ли делать продухи в фундаменте, потому что продухи есть, а деревянные балки и лаги пола всё равно гниют; утеплитель мокнет, на внутренних стенках ленточного фундамента зимой образуется иней; и действительно ли нужно делать продухи, если пол из бетона.

Вот мнение форумчанина с ником chicken-A (Москва):

– С появлением современных материалов и способов строительства отдушины превращаются в анахронизм. А если закрытое подполье дополнительно как следует утеплить, то это значительно повысит энергоэффективность дома.

Интересен западный опыт. В США до недавнего времени считалось экономически целесообразным строительство частных домов с продухами и низким подпольем, в котором прокладывались все инженерные коммуникации.

В Америке построено около 30 млн подобных домов.

Однако в последние годы заокеанские строители постепенно отказываются от желания построить низкие основы для дома с продухами. Выяснилось, что если сделать продухи, в свободно вентилируемом подполье в большинстве случаев всё равно сохраняется повышенная влажность.

Нужно ли делать отверстие в фундаменте

Это происходит из-за нарушения температурно-влажностного режима. Летом тёплый атмосферный воздух попадает в более холодное подполье, а из-за разницы температур вода, содержащаяся в воздухе, конденсируется и обязательно выпадет в виде росы на внутренних стенках цоколя и перекрытия. Со временем это приводит к гниению конструкций.

Отсыревание подпольного пространства происходит по двум основным причинам:

1. Постоянное испарение водяного пара из земли под домом. Этому способствует высокий уровень грунтовых вод или подтопление цоколя атмосферными осадками;

2. Недостаточная площадь продухов. В соответствии со СНиП 1.47 2.08.01-89, в стенах подвалов и подполий, не имеющих вытяжной вентиляции, общая площадь продухов должна составлять не менее 1/400 площади пола подполья или подвала. А сами продухи следует равномерно распределять по периметру наружных стен фундамента или цокольного этажа с каждой стороны частного дома.

Минимальная площадь одного продуха равняется 0,05 кв.м. По нашим расчетам, для вентиляции цоколя общей площадью в 100 кв.м потребуются продухи в количестве 25 довольно большого диаметра – в 110 мм.

Есть мнение, что продухи любого размера нужно закрывать на зиму крышками.

Игорь3:

– Я думаю, что привычка закрывать их на зиму крышками возникла ещё из-за возможности хранить в подполе продукты. При полностью открытых продухах картошка и консервы зимой замёрзнут и испортятся, особенно, особенно, если продух низко от земли.

Под жилыми помещениями обычно строят вентилируемый подпол (или цокольный полуподвальный этаж) с продухами на улицу и продухами через пол и вентиляционными каналами в стенах. Летом вентилирование происходило за счёт поступления тёплого воздуха через внешние продухи. На зиму их закрывают, и поступление воздуха в подпол идёт через специальные отверстия в полу. Эти отверстия прикрываются небольшими решётками.

Крышки для отдушин в фундаменте.

Согласно СНиП II-3-79, разница между температурой воздуха в подполе и температурой поверхности подпольных перекрытий не должна превышать двух градусов. А для того, чтобы пол при открытых зимой продухах не вымерз, его необходимо как следует утеплить.

Минимальная толщина утеплителя в полу (минеральной ваты) составляет 200 мм.

Т.к. данные требования могут не соблюдаться или выполняться с нарушениями, то возможным логичным шагом становится возведение бетонного фундамента без продухов.

Хорошо утеплённое и изолированное от атмосферного воздуха подполье в течение всего года остаётся сухим, тёплым, и в нём не образуется плесень.

Как построить закрытое подполье

В теплотехническом отношении закрытое подполье отличается от полов по грунту только наличием воздушной прослойки между полом и грунтом.

При закрытом подполье, из-за воздушного слоя, который не сообщается с атмосферой, полы быстро прогреваются комнатным теплом. Поэтому при закрытом подполье и в режиме ПМЖ утепление пола может не понадобиться. А сам процесс создания закрытого подполья надо разбить на ряд последовательных шагов:

1.Обеспечиваем дренаж фундамента. Он способствует эффективному отводу избыточной влаги от пятна застройки, что уменьшает влажность земли в подполье;

2. Утепляем стенки фундамента снаружи. Это сохраняет тепло в подполье;

3. Утепляем отмостку по периметру фундамента. Благодаря этому сокращается утечка тепла сквозь нижнюю часть фундамента. К тому же, утеплённая отмостка уменьшает силы морозного пучения, действующие на фундамент.

4. Пароизолируем грунт в цоколе, т.е. принудительно блокируем поступление влаги из почвы в подполье. Для этого стелим на грунт толстую, не менее 150 мк, полиэтиленовую плёнку. Ее укладываем с перехлёстом и обязательной проклейкой швов. Для надёжности плёнку можно залить стяжкой из «тощего» бетона (толщиной в 2-3 см). Концы плёнки (20-30 см) заводим на стенки фундамента и прижимаем планкой на дюбелях;


5. Монтируем систему вентиляции подпольного пространства;

chicken-A:

– Продухи в цоколе лучше всего заменить вытяжным стояком, идущим внутри дома из подполья на крышу или чердак, и приточным отверстием где-нибудь в углу нежилого помещения, из тамбура и т.п..

Вентиляционный стояк можно сделать из трубы диаметром в 50-80 мм. Т.к. стояк соединяет подполье, помещения и холодный чердак, то из-за разницы температур в стояке создаётся небольшая тяга, забирающая воздух из подполья. Благодаря естественной циркуляции подпол хорошо вентилируется.

Glebomater:

– Я бы сделала вентиляционные отверстия в углах дома, а вытяжную трубу поставила в центре. В моём случае цокольная вентиляция обеспечивается за счёт печного отопления. Подпольное пространство объединено с жилым помещением, а воздух для печи забирается из-под пола.

Таким образом, утеплённое и закрытое подпольное пространство может стать одним из компонентов энергоэффективного дома .

На FORUMHOUSE ведется горячее обсуждение вопроса, нужен ли цоколь с продухами и собраны отзывы владельцев полов по грунту. Читайте, как отремонтировать коммуникации под плитным фундаментом. А в нашем видео рассказывается о том, как заменить сгнивший нижний венец в деревянном доме.

Вентиляционные отверстия в фундаменте

Строительство дома начинается с фундамента, который, как известно, должен быть надежным и крепким. Но многие забывают о таком важном моменте как вентиляционные отверстия. Особенно это актуально для ленточных сплошных фундаментов.

В этой статье мы расскажем для чего нужны вентиляционные отверстия в фундаменте, как их сделать, какого размера они должны быть и стоит ли закрывать их на зиму.

Вентиляционные отверстия часто называют продухами или отдушинами. Для чего они нужны?

Как понятно из названия, служат они для вентиляции подпольного пространства. Например, вы построили дом на ленточном фундаменте, а пол решили сделать по грунту на деревянных лагах. В это время, влага, поднимающаяся с земли, понемногу насыщает все подпольное пространство, а так как температура в помещение и на поверхности земли различна, на деревянных конструкциях образуется конденсат. Со временем пол начинает подгнивать снизу, образуется плесень.

Мало того, что неприятный запах начнет попадать в помещение, плесень вскоре переползет и на стены.

Даже если в качестве пола вы уложили бетонные плитоперекрытия, плесень рано или поздно проникнет в помещение. Такая же участь ждет и подвалы в которых не предусмотрена вытяжная вентиляция.

Так вот, для предотвращения подобных явления необходимы вентиляционные отверстия сделанные по всему периметру фундамента.

Расположение вентиляционных отверстий

Существует несколько правил правильного расположения вентиляционных отверстий в фундаменте.

Первое. Возле угла дома всегда должен располагаться продух на расстояние не более 100 см.

Необходимо это для того, чтобы в углах не образовывались так называемые мертвые зоны, в которых бы отсутствовал ток воздуха.

Второе. Отверстия для вентиляции должны располагаться как можно выше над уровнем земли.

Делается это для того, чтобы в зимний период снег не перекрывал путь для циркуляции воздуха, а весной, в период таяния снега, вода случайно не попала внутрь.

Если же конструктивно не получается сделать продухи на нужной высоте, то придется постоянно отчищать их от накопившегося вокруг снега.

Третье. Продухи должны располагаться попарно, друг напротив друга.

При таком расположении тяга воздуха будет лучше т.е. чем быстрее поток воздуха тем быстрее происходит осушение подполья или подвала.

Четвертое. Чем чаще расположены отверстия, тем лучше и равномернее происходит осушение.

При этом не стоит переусердствовать и делать множество отдушин по всему периметру. Как правило, на каждые 2-3 м делают одно отверстие.

Пятое. Вентиляционные отверстия лучше всего располагать на меньшей стороне фундамента.

Наверное, многие замечали, что в домах для лучшей вытяжки устанавливаются длинные трубы и устраивают их как можно выше над крышей. Это не случайно. Дело в том, что воздух течет в сторону с меньшим давлением, а скорость течения зависит от разности давлении. Так вот, чем длиннее труба, тем больше разность давлений, а следовательно и скорость течения воздуха.

Таким образом в подпольном пространстве достигается тот же эффект.

Это не обязательное условие, но желательное.

Размер продухов и их количество

Многие задаются вопросом «Каким должен быть размер отдушин и какое их количество необходимо?». Это разумно. Если сделать большие отверстия, то в подвале или подполе будет холодно, а если маленькие, то эффект от них будет минимален.

Поэтому необходимо найти золотую середину, чтобы в подпольном пространства было тепло и сухо.

Согласно строительным нормам, общая площадь всех продухов должна составлять не менее 1/400 площади пола. Таким образом, фундамент размером 5х8 м по внутренней стороне должен иметь вентиляционные отверстия общей площадью 0,1 м 2 .

Вентиляционных отверстия могут быть любой формы. Как правило, их делают круглыми или прямоугольными.

Для наглядности подсчитаем количество отдушин для дома 5х8 м, который мы рассматривали выше. Мы знаем, что общая площадь продухов для таких размеров должна составлять 0,1 м 2 .

Делать отверстия мы будем по короткой стороне т.е. 5 м. Максимальное расстояние от углов составляет 1 м. На каждые 2-3 м один продух.

Получаем, что отступив от углов 1 м должны располагаться по одному вентиляционному отверстию, итого два. Остается еще 3 м. На этом отрезке размещаем еще один продух.

Таким образом мы получили по три продуха на каждой стороне, соответственно на двух сторонах их всего шесть.

Если поделить 0,1 м 2 на 6, то получим необходимую площадь одного вентиляционного отверстия.

Для тех, кто решил сделать продухи круглой формы, напомним, как вычисляется площадь круга:

S = πd 2 /4, где π — постоянная величина, равная 3,14, а d – диаметр круга.

Для примера вычислим диаметр продуха, если его площадь равна 0,017 м 2 .

Из формулы находим диаметр:

d = √4S/π = √4*0,017 м 2 /3,14 = 0,147 м. Если перевести все в сантиметры, то получим 14,7 см.

Думаем с определением площади вопросов возникнуть не должно.

Как сделать продухи в фундаменте?

Отверстия для продухов планируются на стадии строительства ленточного фундамента. Для этого, на этапе вязки арматуры и устройства опалубки закладываются асбестовые или пластиковые трубы.

Во время заливки бетона трубы обязательно должны быть закрыты с обеих сторон для того чтобы бетон случайно не попал внутрь.

Если вы забыли сделать вентиляцию на данном этапе, то придется попотеть и пробурить их после завершения строительства.

Стоит ли закрывать вентиляционные отверстия на зиму?

Однозначно нет. Подпольное пространство должно проветриваться круглогодично. Более того, зимой разница температур в подполье и в помещение больше, соответственно и конденсата будет образовываться больше.

Для тех, кто боится, что из-за этого в доме будет холодней, следует хорошо утеплить полы согласно строительным нормам, тогда и вентиляционные отверстия не придется закрывать, а в подполе всегда будет сухо.

Продухи в подвале частных и многоэтажных домов, технология монтажа

Подвальное помещение нуждается в вентиляции. Она необходима для поддержания оптимального уровня влажности и безопасности жильцов. Самый простой и эффективный способ ее обеспечить – оборудовать отдушины. Они представляют собой технологические отверстия в фундаменте. Сделать их лучше всего при постройке здания, но если этого не учли сразу, то возможно просверлить их уже в готовом доме.

Оглавление:

  1. Технические параметры и назначение
  2. Меcторасположение и расчет количества
  3. Правила обустройства
  4. Монтаж отдушин в жилых зданиях
  5. Когда не нужна вентиляция?

Что такое продухи и какие функции выполняют?

Они необходимы для строений на ленточном и плитном фундаменте с подвальным помещением. Их пробивают или оборудуют на этапе монтажа, на расстоянии 30 см от земли в стене неотапливаемого подполья. Обеспечивают естественную циркуляцию воздуха. Если подвал отапливается, то устанавливают систему принудительной (приточно-вытяжной) вентиляции.

Отдушины имеют круглую или прямоугольную форму, размеры и количество отверстий зависят от габаритов подпола и толщины фундамента. Эти нормы прописаны в СНиП 2.08.01-89 «Жилые здания». Но если при возведении многоэтажных домов их соблюдение контролируется, то в частном – ответственность только на застройщике, и заниматься расчетом количества, размеров и расположения требуется самостоятельно.

Функции естественной вентиляции:

  • Препятствует скапливанию радиоактивного газа радона. Он выделяется почвой и некоторыми стройматериалами. Вещество не имеет запаха и обнаруживается только специальным прибором.
  • Выводит пар. Снижается влажность, быстрее испаряется конденсат. Предотвращаются процессы гниения, распространения плесени и грибка. Допустимый уровень влажности для таких помещений – до 65 %.
  • Регулируют температуру воздуха. Согласно нормам (СНиП 31-01-2003 «Здания жилые многоквартирные») в подвале с естественной вентиляцией должно быть не ниже +5 градусов, но и не слишком тепло. В частном доме, где нет коммуникаций под полом – лучше ниже. При превышении температуры усиливается выпадение конденсата, а значит, больше вероятность загнивания и роста плесени.

Оборудование требуется в кирпичном, деревянном, бетонном домах и в любых строениях, где есть неотапливаемый подпол. А нужны ли продухи в фундаменте без подвала – на этот вопрос специалисты отвечают однозначно – нет. Сделать их в сплошном основании практически невозможно.

Расположение и количество отдушин

Согласно нормам для жилых зданий, они оборудуются в соответствии с площадью погреба. Должны составлять 1/400 часть в регионах с низкой радоноопасностью и 1/100 или 1/150 – с высокой.

Радон – природный газ, он постоянно выделяется из почвы и стройматериалов, наибольшее его скопление обнаруживается именно в домах. Попадает в организм вместе с воздухом, обладает радиационной активностью.

Площадь каждого продуха – не менее 0,05, но не более 0,085 м2. Ширина не может превышать толщину фундамента – это правило нужно соблюдать для сохранения несущей способности. Крупные отдушины укрепляются по всему периметру.

Отверстие в наливной ленте должно располагаться под металлическими прутами, выполняющими роль армировки. Допустимое расстояние от земли – 20-30 см, но не ниже, есть опасность, что в подпол попадет вода во время обильных осадков или таяния снегов.

Для установки продухов в бетонном фундаменте дома используют пластиковые канализационные трубы большого диаметра и встраивают в опалубку. Применять деревянные бревна для этой цели не стоит, так как их будет сложно извлечь после высыхания раствора. В кирпичном оставляют свободное пространство размером 20х25 см в кладке, усиливая верхний ряд металлическим уголком, или устанавливают трубу. В деревянном и плитном основании придется выпилить или пробить отверстие механически.

Пример расчета для дома, площадь подвала которого составляет 100 кв.м:

  • Разделить 100 на 400 или 150 (в зависимости от региона, где планируется постройка).
  • Получается 0,25 и 0,7 соответственно.
  • Разделить значение на площадь одной отдушины (0,05 м2).
  • Итоговое число 5 или 14 – это и есть количество продухов.

Важную роль играет расположение. Они должны присутствовать в каждой внутренней перегородке внутри погреба, как минимум по две штуки на отсек. Лучше всего размещать их напротив друг друга для сквозной вентиляции. По одному отверстию нужно оборудовать в углах строения. Если отсеков много, то общее количество увеличится.

Первый продух устанавливается в 90 см от угла, остальные – на равном друг от друга расстоянии, это позволяет избежать образования невентилируемых участков. Для предотвращения размножения грызунов и бездомных животных в подвале рекомендуется поставить на них решетки. Их можно соорудить самостоятельно или приобрести готовые из металла или пластика.

Что важно знать о вентиляции подвала?

При полном отсутствии вентилирования в подпольном помещении неизбежно превышение влажности. Такое здание преждевременно разрушается под действием плесени, грибка и гниения. Особенно страдают от этого деревянные дома. Но и с наличием отдушин нормы могут быть нарушены из-за неправильной эксплуатации.

Наиболее частая ошибка – это заделывать отверстия в зимний период. Если продухи наглухо закрыты, возможны такие же последствия, как и при их отсутствии:

  • разрушение фундамента;
  • скопление газов и отравление ими жильцов первых этажей здания и людей, обслуживающих коммуникации;
  • превышение температуры, из-за чего создается парниковый эффект и провоцируется рост грибка и плесени;
  • размножение блох и комаров.

Все эти факторы влияют на здоровье жильцов. Если в подвале не работает вентиляция, увеличивается риск бронхолегочных заболеваний. Продухи должны быть открыты зимой и летом как в многоэтажных, так и в частных жилых домах. Допустимо закрывать отверстия лишь в период сильных холодов, но временно.

Для снижения теплопотери в жилых помещениях рекомендуется утеплять перекрытие первого этажа, а не блокировать вентиляцию.

Как сделать продухи в уже готовом доме?

В случаях, когда жилое здание уже построено, но отдушины в подвале по каким-то причинам не были предусмотрены, придется оборудовать их другими способами. Все зависит от материала фундамента.

1. Деревянный дом.

Для работы потребуется бензопила и доска. Отверстие проделывают в закладном бревне, на расстоянии 30 см от земли – это 1-2 венец. Спилы оформляются досками, затем продухи закрываются решеткой.

2. Дом из кирпича, бетона.

Самостоятельно провести эту работу не получится. Необходим специальный инструмент для сверления твердых материалов – перфоратор с алмазным буром (диаметром 120-160 мм). Доверить это лучше профессиональной бригаде, так как если нарушить расположение отверстия, можно снизить несущую способность и спровоцировать растрескивание.

Нюансы работы:

  • если основа выполнена из бетона, важно не попасть в арматурный пояс, чаще прутья расположены ближе к земле и к стене;
  • сверлить стоит постепенно, по 1-2 см, периодически смачивая бур водой, чтобы избежать перегрева прибора;
  • готовая дыра не должна оказаться у самого края фундамента;
  • после завершения отдушину следует укрепить армирующими уголками.

Еще один вариант исправить положение – постелить пол по грунту. Но это решение больше применимо к европейским теплым регионам. В условиях холодного климата такой способ не всегда оправдан.

Иногда вентиляционные отверстия оборудуют прямо в полу, то есть воздух циркулирует между жилым помещением и подполом. Такой вариант встречается в частных домах. Он не самый лучший, так как жильцам придется дышать вредными газами и спорами плесени.

Когда допустимо не делать отдушины?

Есть лишь несколько ситуаций, когда продухи в подвале жилого дома не требуются:

  • подпольное помещение постоянно вентилируется принудительной системой;
  • пространство между полом и грунтом засыпано песком или землей;
  • погреб отапливается.

Во всех остальных случаях отдушины – это обязательный элемент, без которого будет нарушен уровень влажности и температурный режим. Позаботиться об их установке стоит на этапе проектирования здания, тогда будут учтены все особенности строения. Если дом уже возведен, лучше потратиться на сверление, чем регулярно укреплять основание и бороться с плесенью и грибком.

Как рассчитать объем воздушного потока в вашем пространстве для ползания

Скорее всего, у вас есть вентилируемое пространство для обхода, если вы живете в старом доме. К сожалению, эти вентилируемые пространства для ползания были основаны на неправильном представлении о том, что вентиляционные отверстия позволяют влаге испаряться из ползунков. Мы знаем, что совсем недавно эти вентиляционные отверстия действительно повышают уровень влажности. Естественный воздух движется вверх, и это движение переносит воздух из вентиляционных отверстий вверх в жилое пространство наверху; Другими словами, воздух попадает туда, где вы живете.До 45 процентов воздуха в вашем доме когда-то находилось в подполье… страшно. Непокрытая почва на участке подполья содержит грязь, споры плесени и аллергены. Эта грязная влага попадает в фундамент каркаса пола под домом, и древесина начинает гнить; повреждать. Если это произойдет, результатом станет дорогостоящий ремонт конструкции.

Вещи, которые вам понадобятся:

  • Зрение
  • Перчатки
  • Очки
  • Пластиковое напольное покрытие
  • Фонарик или переносной прожектор
  • Не боятся ползающих насекомых и животных (т.е.е. паук, плотва, жук, змея, грызун).
  • Космический вентилятор; система вентилятора
  • Некоторый опыт ремонта / установки электрооборудования
  • Набор инструментов с необходимыми инструментами

Инструкции

Шаг 1

Преимущества невентилируемых подвесных помещений по сравнению с вентилируемыми: зимой теплый воздух, выходящий с чердака, создает давление в самых нижних отверстиях дома. Это давление заставляет холодный воздух попадать через вентиляционные отверстия и подниматься через трещины в черновом полу на первый этаж.Это явление известно как «синдром холодного пола» в домах с холодным климатом, в которых есть вентиляция. Этот холодный воздух также переносит влагу, запах и грязь из почвы в дом, что способствует росту бактерий. Невентилируемое пространство для сканирования помогает устранить все эти проблемы.

Шаг 2

Очистка вентилируемого пространства может помочь устранить рост плесени и все перечисленные выше неблагоприятные условия. Это также может повысить эффективность работы водопроводной системы, проходящей через подвесное пространство, особенно зимой для замерзших труб.Коммунальные сети служат дольше, так как не подвержены перепадам температур и влажности. Его температура должна быть (круглогодично) на уровне 55 - 68 градусов по Фаренгейту. Воздуховоды должны быть хорошо загерметизированы герметиком, чтобы предотвратить возможную утечку воздуха. Утечка воздуха увеличивает потребление энергии.

Шаг 3

Лучший способ избавиться от влаги - это приобрести систему «Вентилятор для фундамента». Этот вентилятор сводит к минимуму гниение древесины в фундаменте, отсасывая пар и другие опасные газы; что, в свою очередь, предотвращает нашествие термитов, грызунов и других насекомых.

Step4

Чтобы рассчитать приблизительный объем воздуха, который вам необходимо проветрить из пространства для ползания, сделайте следующее: умножьте квадратные метры пространства для ползания на высоту - тогда вы получите «общий» кубический фут. Затем разделите это число на «15», чтобы определить необходимое количество кубических футов в минуту. Пример формулы: (l) 40 футов x (ширина) 25 футов x (h) 3 фута = 3000 кубических футов / площадь. Теперь разделите 3000 (кубических футов) на 15 = 200 кубических футов в минуту (CFM). Это означает 200 куб. Футов / мин. необходимого воздушного потока для обеспечения максимальной эффективности вентиляции рабочего пространства.Купите один с датчиком, чтобы устройство могло выключаться / включаться в зависимости от состояния.

Шаг 5

Вы можете купить аппарат ИВЛ в Интернете или в центрах по ремонту дома. После покупки системы вентиляции следуйте инструкциям производителя по установке оборудования.

Советы и предупреждения

1. Число высоты «3», используемое в формуле примера на шаге 4, является переменной; это высота вашего пространства для сканирования. Некоторые из них 1.5 футов, другие 2 фута, третьи 3,2 фута…. поэтому измените число в зависимости от высоты вашего собственного пространства.

2. Также можно установить осушитель воздуха .

3. Вода в ползунке - серьезное заболевание. Нужно постараться, чтобы он оставался сухим.

4. Наймите профессионала, если чувствуете, что не справитесь с работой самостоятельно.

Обнаружение необходимого для системы воздушного потока | Контрактный бизнес

Когда дело доходит до диагностики воздушной зоны системы отопления или охлаждения, начните с номера модели оборудования.Зная размер оборудования, вы можете рассчитать требуемый воздушный поток, который выражается в кубических футах в минуту. (Кубических футов в минуту) Затем вы можете сравнить измеренный воздушный поток с требуемым воздушным потоком в качестве основы для вашего диагностического тестирования.

Размер оборудования определяется по номеру модели на паспортной табличке оборудования. Основной номер модели обычно находится на паспортной табличке внешнего блока для охлаждения и на внутреннем блоке для обогрева. В номере модели есть ряд чисел, по которым вы интерпретируете номинальную охлаждающую способность или входную тепловую мощность в британских тепловых единицах.

Охлаждающий воздушный поток
Номера моделей систем охлаждения быстро развиваются и предлагают интересное разнообразие. Расход охлаждающего воздуха определяется номером модели компрессорно-конденсаторной установки, если вы работаете с сплит-системой.

Большинство номеров моделей имеют группу чисел, кратных 12, для обозначения тоннажа. Это относится к общей мощности в 12 000 британских тепловых единиц на тонну.

Общая номенклатура интерпретируется следующим образом:
024 представляет собой 2-тонную систему охлаждения или 24000 номинальных британских тепловых единиц
030 представляет собой систему охлаждения 2 1/2 тонны или 30000 номинальных британских тепловых единиц
036 представляет собой 3-тонную систему охлаждения или 36000 номинальных британских тепловых единиц
042 представляет собой 3 1/2 тонную систему охлаждения или 42000 номинальных британских тепловых единиц
048 представляет 4-тонную систему охлаждения или 48000 номинальных британских тепловых единиц
060 представляет 5-тонную систему охлаждения или 60000 номинальных британских тепловых единиц

После определения тоннажа умножьте тонны на 400, чтобы получить общую требуемую стандартную куб. фут в минуту.Тепловые насосы обычно требуют 400 кубических футов в минуту на тонну в режиме охлаждения и в режиме нагрева.

В течение нескольких лет номера моделей Lennox были исключением из этого правила. Они объединили данные BTU и электрические данные в своих номерах моделей. Например, номер модели, содержащий 411, соответствует рейтингу трех британских тепловых единиц, равному примерно 41 000, причем последняя 1 соответствует однофазному оборудованию. В последние годы это было улучшено.

Компания Carrier также несколько лет использовала другой метод. Похоже, они начали с 2-тонного агрегата и назвали его 002, затем пронумеровали каждый агрегат вверх по лестнице, вроде того.

Некоторые производители теперь включают число в свои номера моделей, которое просто включает в себя тоннаж их привода вентилятора. Например, цифра 3 в номере модели указывает на привод вентилятора мощностью 3 тонны или 1200 кубических футов в минуту.

Однако эти числа указывают на расход воздуха при определенных условиях. Обычно условия таковы, что если вентилятор настроен на высокую скорость и статическое давление в системе равно или ниже максимального номинального общего внешнего статического давления вентилятора, можно ожидать 400 кубических футов в минуту на тонну. Конечно, ссылка на технические данные производителя и характеристики системы измерения поля - единственный способ быть абсолютно уверенным.

Приведенная ниже таблица поможет вам интерпретировать большую часть номенклатуры охлаждения, которую вы видите сегодня в бытовых системах.

Немного потренировавшись, вы скоро начнете видеть образцы в номенклатуре оборудования и скоро сможете сразу интерпретировать тоннаж.

Нагревательный воздушный поток
Большинство номеров моделей нагревательного оборудования относятся к вводу Btu где-то в номере модели. Чаще всего это число, кратное 20 или 25. Эти числа представляют собой тысячи БТЕ газа.Например, номер модели, содержащий 100, представляет вход газа в 100 000 британских тепловых единиц. 080 представляет 80 000 БТЕ газа на входе.

Умножьте вход газа на рейтинг AFUE оборудования, чтобы определить потенциальный выход оборудования в британских тепловых единицах. Например, 100 000 британских тепловых единиц, умноженные на рейтинг AFUE 90%, равняются выпуску 90 000 британских тепловых единиц.

Расход нагретого воздуха можно рассчитать несколькими способами. Самый простой метод, который мы нашли, - это CFM на 10 000 Btu метода ввода. Пример: печь с вытяжной тягой должна перемещаться на 130 кубических футов в минуту на 10 000 британских тепловых единиц на уровне моря.Итак, предположим, у нас есть печь с вытяжкой на входе мощностью 100 000 БТЕ. Чтобы найти требуемый расход воздуха, разделите номинальную мощность печи на 10 000 британских тепловых единиц. 100 000 разделить на 10 000 равняется коэффициенту 10. 10 умножить на 130 кубических футов в минуту равно 1300 кубических футов в минуту.

Это правило воздушного потока применяется для определения расхода воздуха в печи для трех типов печей. Конденсационные печи требуют 150 кубических футов в минуту на 10 000 БТЕ.
Печи с принудительной тягой требуют 130 кубических футов в минуту на 10 000 БТЕ на входе, а печи с естественной тягой требуют 100 кубических футов в минуту на 10 000 БТЕ на входе.

Вернемся к нашему исходному пункту, чтобы полностью диагностировать работу системы HVAC, необходимо знать поток воздуха не только над змеевиком, но и через регистры и решетки. Вы можете определить необходимый воздушный поток через систему, интерпретируя номер модели и используя простое умножение, применяя правила, описанные в этой статье.

Роб «Док» Фалке служит в отрасли в качестве президента Национального института комфорта, обучающей компании, специализирующейся на измерении, оценке, улучшении и проверке характеристик систем отопления, вентиляции и кондиционирования воздуха.Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в бесплатной номенклатуре систем охлаждения для ОВКВ до 25 тонн, свяжитесь с Доком по адресу [email protected] "> [email protected] или позвоните ему по телефону 800-633-7058. . Посетите веб-сайт NCI по адресу www.nationalcomfortinstitute.com для получения бесплатной информации, технических статей и загрузок.

Ключевой компонент замены крыши

Если вы начали проводить исследования по замене крыши, вы, вероятно, довольно хорошо разбираетесь в шаги, необходимые для завершения проекта.

Однако вы должны знать признаки замены крыши, а не ремонта. Вам необходимо решить, какой материал лучше всего подходит для вашей черепицы. И вам нужно оценить расценки, чтобы выбрать лучшего подрядчика для работы.

Вот один из ключевых отличий подрядчиков, о котором большинство домовладельцев даже не думает, - расчет расхода воздуха для надлежащей вентиляции крыши.

Важность вентиляции для вашей крыши


Взгляните на свою крышу, и вы заметите множество вентиляционных отверстий.Эта система приточных и вытяжных вентиляционных отверстий регулирует поток воздуха через чердак и под крышей, обеспечивая защиту вашей крыши.

Комбинация нефти и стекловолокна в битумной черепице и изоляции чердаков сделало регулирование воздушного потока критически важным аспектом при проектировании и установке кровли. Не имея возможности управлять воздушным потоком, вы рискуете пожертвовать долговечностью не только своей крыши, но и самого дома.

При правильной вентиляции крыши вы получаете такие преимущества, как:

  • Увеличение срока службы крыши: Зимой учитывайте влияние ледяного покрова на вашу крышу и дом.Хотя на улице может быть холодно, ваша крыша и чердак могут быть намного теплее, чем температура окружающей среды. Теплый воздух на чердаке нагреет снег, а затем снова заморозит его, когда температура упадет. Когда лед накапливается по краям вашей крыши, на чердаке может скапливаться влага, что может привести к обширным повреждениям от воды. Правильная вентиляция позволяет этому теплому воздуху выходить, сохраняя равновесие под вашей крышей. В результате ваша крыша прослужит столько, сколько предназначены материалы.
  • Снижение затрат на энергию: Поднимается теплый воздух, поэтому в летние месяцы чердак и крыша становятся очень горячими.Если воздух попадет в ловушку, центральному кондиционеру придется работать сверхурочно, чтобы охладить дом. И что еще хуже, теплый воздух на чердаке может вызвать неравномерное охлаждение во всем доме. Правильная вентиляция снижает нагрузку на ваш кондиционер и снижает затраты на электроэнергию.
  • Защита от влаги: Накопление влаги приводит к повреждению чердака водой и повреждению и неэффективной изоляции. Поскольку вода просачивается через изоляцию, вы можете начать испытывать утечки в потолке, что приведет к повреждению интерьера вашего дома.
Приятно понимать важность вентиляции на крыше и расчетов воздушного потока. Однако не обязательно осознавать потенциальные проблемы. Вот почему расчеты расхода воздуха - отличный способ отделить хороших подрядчиков от плохих.

Что нужно знать о расчетах воздушного потока

Объем вентиляции, необходимый для вашей крыши, определяется расчетом воздушного потока. Вопреки распространенному мнению, наличие вентиляционных отверстий на крыше не означает, что вы хорошо вентилируетесь.

Вместо этого вам нужен кто-то, кто определит квадратные метры и чистую свободную площадь вашей крыши и чердака. Эти числа помогут определить объем и баланс впускных и выпускных отверстий.

Это то, что каждый подрядчик по замене кровли должен включить в свое предложение. Без этого вы просто будете верить врачу на слово и предполагать, что вентиляция будет выполнена должным образом. Это может привести к нормативным проблемам где-то в будущем, если разрешение будет пропущено, и будущий инспектор крыши обнаружит, что крыша не была установлена ​​должным образом.

Используйте расчет воздушного потока в качестве барометра для хороших подрядчиков. Если ваше предложение включает в себя такие подробные детали, более вероятно, что вы можете доверять подрядчику замену кровли.

(PDF) Методы расчета односторонней естественной вентиляции

разности, направления и скорости ветра. Другие проектные выражения

разработаны с целью общего точного прогнозирования воздушных потоков, не стремясь к занижению

.Анализ в этой статье показывает, что цель для модифицированного выражения De

Gids & Phaff получается путем средней заниженной оценки, как показано на

Рисунок 4b и Таблица 1.

5. Заключение

Сравнение нового модифицированного De Метод расчета Gids & Phaff для односторонней естественной вентиляции

с более ранними расчетными выражениями выявляет сильные и слабые стороны

, исходя из цели расчета. Новый упрощенный метод расчета

показал результаты в целом безопасные с отклонением между расчетными и измеренными значениями

в 29%, и авторы считают упрощенный метод расчета

хорошо подходящим для использования в таких стандартах, как FprEN 16798-7 для вентиляционного охлаждения

эффекты от односторонней естественной вентиляции.Исходное выражение De Gids & Phaff design

имеет такую ​​же точность, но с общим завышением. Выражение дизайна

, разработанное Ларсеном, также немного недооценивало поток и имело точность

, равную 23%. Это расчетное выражение является единственным, включая направление ветра

и, следовательно, требует немного больше работы для расчетов.

Указания относительно того, когда использовать какой уровень детализации в расчетах.

Здесь главный вывод - использовать простые методы проектирования для раннего проекта

, где достаточно грубой оценки воздушных потоков с быстрым расчетом. Позже в проекте здания

необходимы более подробные методы, такие как CFD или зональные модели, для точной документации здания

.

Благодарность

Работа Ларсена была поддержана при финансовой поддержке Фонда Виллума Канна Расмуссена (VKR)

Foundation, Дания, а измерения проводились в Исследовательском институте японского здания

(BRI), Цукуба, Япония.

Ссылки

[1] W. De Gids и H. Phaff, «Скорость вентиляции и потребление энергии из-за открытых окон»,

Air Infiltration Rev., vol. 4, вып. 1, pp. 4–5, 1982.

[2] П. Р. Уоррен и Л. М. Паркинс, «Односторонняя вентиляция через открытые окна», в Conf. прок.

Тепловые характеристики внешних ограждающих конструкций зданий, ASHRAE, Флорида, 1985, стр. 20.

[3] Т. С. Ларсен, «Естественная вентиляция, управляемая ветром и разницей температур», Департамент гражданского строительства

, Университет Ольборга, 2006 г.

[4] Т. С. Ларсен и П. Гейзельберг, «Односторонняя естественная вентиляция, управляемая давлением ветра и перепадом температур

», Energy Build., Vol. 40, нет. 6, pp. 1031–1040, Jan. 2008.

[5] CEN / TC156, «EN 15242: 2007 - Вентиляция для зданий. Методы расчета для определения

скорости воздушного потока в зданиях, включая инфильтрацию», 2007.

[6] J. Кокрофт и П. Робертсон, «Вентиляция ограждения через одно отверстие», Build.

Environ., Vol. 11, pp. 29–35, 1976.

[7] Т. С. Ларсен и П. Гейзельберг, «Односторонняя естественная вентиляция, управляемая давлением ветра и перепадом температур

», Energy Build., Vol. 40, нет. 6, pp. 1031–1040, Jan. 2008.

Что происходит с потоком воздуха в воздуховодах при изменении размера?

Продолжая изучение качества и фильтрации воздуха в помещении, мы возвращаемся к конструкции воздуховодов. Сегодняшний урок посвящен интересной части физики, которая применима ко всему, что течет.Это может быть тепло, частицы или электромагнитная энергия. В нашем случае это воздух, жидкость, и рассматриваемая нами физика называется уравнением неразрывности. По сути, это закон сохранения, похожий на закон сохранения энергии, и я буду использовать диаграммы, чтобы рассказать историю.

Основная преемственность

Во-первых, у нас есть воздуховод. Воздух поступает в воздуховод слева. Когда воздух движется по воздуховоду, он сталкивается с редуктором, а затем с меньшим воздуховодом.

Что мы знаем о потоке здесь? Размышляя о законах сохранения, мы можем с уверенностью предположить, что каждая капля воздуха, попадающая в воздуховод слева, должна где-то выходить из воздуховода.Мы возьмем идеально герметичный воздуховод, чтобы воздух не выходил наружу.

Но мы можем усилить наше утверждение, перейдя только от количества воздуха к скорости потока. Используя «эти раздражающие британские единицы измерения», мы можем сказать, что на каждый кубический фут в минуту (куб. Фут / мин) воздуха, поступающего в воздуховод слева, соответствующий кубический фут в минуту выходит из воздуховода справа. Мы обозначаем поток здесь символом q .

Итак, у нас есть сохранение воздуха - воздух не создается и не разрушается в воздуховоде - и у нас есть сохранение скорости потока.Скорость входящего потока равна скорости выходящего потока. Но чтобы сделать это второе утверждение, нам пришлось сделать предположение.

Мы знаем, что количество молекул воздуха должно быть одинаковым, несмотря ни на что, но сказать, что объем воздуха одинаковый, означает, что плотность не меняется. Когда мы говорим это, мы предполагаем, что воздух несжимаем. Это правда? Можем ли мы с полным основанием сказать, что воздух несжимаемая жидкость?

Общий ответ на вопрос о несжимаемости, как вы знаете, состоит в том, что воздух, безусловно, является сжимаемой жидкостью.Но мы можем рассматривать его как несжимаемый в системах воздуховодов, потому что изменения давления, через которые он проходит, достаточно малы, и плотность воздуха не меняется.

Вот почему наше утверждение выше, что скорость потока (в кубических футах в минуту) воздуха, поступающего в канал, равна скорости потока воздуха, выходящего из канала. У нас преемственность!

Но что происходит со скоростью?

Скорость воздуха в воздуховодах является действительно критическим фактором, определяющим, насколько хорошо воздуховоды выполняют свою работу по эффективному и бесшумному перемещению нужного количества воздуха из одного места в другое.Мы рассмотрим эту тему дальше в следующей статье, а пока давайте разберемся, что происходит со скоростью, когда воздух идет из большего канала в меньший.

Во-первых, возвращаясь к нашему утверждению о равных расходах, давайте посмотрим на равные объемы воздуха, проходящего через систему воздуховодов. Допустим, узкая синяя полоска в большем воздуховоде представляет один кубический фут воздуха. Я показал поперечное сечение воздуховода A 1 под этой полосой.

В меньшем воздуховоде тот же кубический фут воздуха распространяется на большую длину, потому что поперечное сечение, A 2 , меньше.Имеет смысл, правда? Вы получаете равные объемы, потому что объем в каждом случае равен площади поперечного сечения, умноженной на длину.

Следующий шаг - понять, что эти разные длины означают для скорости. Согласно нашему уравнению для расходов, q in = q out , в то время как вся узкая воздушная пробка слева сдвинется на одну длину вперед, более широкая пробка воздуха справа будет также продвиньтесь на одну длину вперед.

Как это.

Красная стрелка показывает начальное расстояние между двумя воздушными пробками. Как видите, расстояние между ними увеличилось.

В следующем временном блоке узкая пробка продвигается еще на одну длину. Толстая пробка также продвигается вперед на одну из своих длин.

А потом еще раз.

Каждый раз, когда воздух продвигается на один кубический фут, воздух в меньшем воздуховоде перемещается дальше, чем воздух в большем воздуховоде. Другими словами, скорость в меньшем воздуховоде выше, чем в большем.И это связано с площадью поперечного сечения.

Это уравнение для площади и скорости называется уравнением неразрывности для несжимаемой жидкости.

Стивен Доггетт, доктор философии, LEED AP, провел моделирование вычислительной гидродинамики (CFD), используя геометрию моих диаграмм выше, и получил несколько хороших изображений поля скорости. Вот первый, смоделированный для ламинарного потока:

.

Интересно посмотреть, как изменяется скорость в штуцере редуктора.Следует отметить, что это моделирование предполагало ламинарный поток, тогда как в реальных каналах была бы некоторая турбулентность. И поскольку вам сейчас интересно, вот его симуляция того же самого с турбулентностью:

Немного медленнее. Немного больше действий на углах. Немного льстит при сокращении. В целом, они очень похожи и на них интересно смотреть.

Ключевой вывод здесь заключается в том, что воздух движется из большего канала в меньший, скорость увеличивается.Когда он движется от меньшего к большему воздуховоду, скорость уменьшается. В обоих случаях скорость потока - количество воздуха, проходящего через воздуховод, в кубических футах в минуту - остается неизменной.

Приложения уравнения неразрывности

Поскольку мы только что рассмотрели проблемы с фильтрацией воздуха в моей прошлой статье, вы можете подозревать, что это имеет какое-то отношение. И ты прав. Многие фильтры вызывают проблемы с воздушным потоком из-за чрезмерного падения давления. Чтобы решить эту проблему, вы должны понимать взаимосвязь между площадью фильтра, скоростью забоя и падением давления.Задействовано уравнение неразрывности. Я собираюсь углубиться в это в ближайшее время.

Уравнение неразрывности также имеет решающее значение для поддержания скорости в каналах там, где вы хотите. Если он поднимется слишком высоко, вы получите слишком большой перепад давления и, возможно, шум.

Кроме того, возникает проблема подачи кондиционированного воздуха в помещения с надлежащей скоростью, чтобы обеспечить достаточное перемешивание воздуха в помещении. Это похоже на проблему с фильтром, когда вы должны смотреть на спецификации производителя для регистров подачи, за исключением того, что вы не пытаетесь минимизировать падение давления, как в случае с фильтрами.Вы пытаетесь выбрать правильный регистр для количества воздушного потока, чтобы получить правильную величину выброса и разбрасывания.

Темой моего первого семестра вводного курса физики, которая мне понравилась больше всего, была гидродинамика, изучение движущихся жидкостей. Мы не рассматривали вязкость, но мы узнали об уравнении Бернулли, трубках Вентури и скорости жидкости. В то время я понятия не имел, что буду использовать этот материал в реальном мире почти четыре десятилетия спустя.

Конечно, в 1980 году я даже не мог предсказать, что стану пекарем в Питере.Луи в 1984 году, мыл окна в Сиэтле в 1986 году или преподавал физику в средней школе Тарпон-Спрингс во Флориде в 1989 году. Как, возможно, сказал Нильс Бор: «Трудно предсказать, особенно будущее».

Статьи по теме

Основные принципы проектирования воздуховодов, часть 1

Преобразование нагрузок нагрева и охлаждения в поток воздуха - физика

Наука о провисании - гибкий воздуховод и воздушный поток

Две основные причины снижения потока воздуха в воздуховодах

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

воздухообменов в час, инфекционный контроль и локализация пыли

В этом посте мы продолжаем исследование захватывающего мира пыли, того, почему пыль может быть опасной, и «искусства» сдерживания. Опять же, цель этого блога - предоставить самые основы, основы борьбы с инфекциями и пылью.


За последние два месяца я написал о:

1.Как пыль заражается и что в пыли.
2. Защита от пыли и стандарт HEPA-фильтрации для предотвращения внутрибольничных инфекций.
3. Связь воздушного потока и давления воздуха с фильтрацией и защитой.

Есть еще один важный компонент воздушного потока, давления воздуха, фильтрации и локализации, связанный с методами инфекционного контроля, который мы не обсуждали. Фактический расчет воздушного потока, часто цитируемый в качестве критерия эффективной локализации, известен как количество воздухообменов в час или ACH .ACH - это просто мера объема воздуха, который может быть добавлен / удален из помещения за определенный час. Одна замена воздуха происходит после замены всего воздуха. Это полная переработка воздуха.

Это может показаться сложным, но расчет прост: Воздухообмен в час = Объем воздушного потока в кубических футах в минуту (60) / кубических футах площади. На практике, машина с отрицательным воздухом с производительностью 500 кубических футов в минуту (вытягивание 500 кубических футов в минуту), вытягивающая из площади 2000 кубических футов, составляет 500 кубических футов x 60 минут / 2000 кубических футов = 15 воздухообменов в час или ACH. .

Общие правила заключаются в том, что в помещениях с пациентами с ослабленным иммунитетом должно быть 15 ACH или более. Если нет пациентов с ослабленным иммунитетом, то многие учреждения принимают 12 ACH. Операционные и родильные залы обычно имеют системы рециркуляции воздуха, обеспечивающие 25 ACH.

Очень важно, чтобы у вас был вентилятор, способный тянуть необходимый воздушный поток, чтобы соответствовать этим требованиям в медицинских учреждениях. Если вы покупаете специальные устройства для фильтрации HEPA, обязательно иметь промышленный класс, настоящий HEPA 99.97%, которые могут перемещаться на 300-800 кубических футов в минуту (в зависимости от объема фильтруемого пространства, конечно). Для достижения правильного ACH может даже потребоваться больше кубических футов в минуту.


Вот почему наши герметичные, протестированные и сертифицированные (HEPA 99,99%) блоки фильтрации воздуха HEPACART ™ имеют регулируемую скорость и могут регулироваться в соответствии с CFM, необходимым для правильного вытягивания нужного количества воздуха, фильтрации зараженной пыли и предоставления вам требуется ACH для этого места. В случае необходимости мы также предлагаем более крупные вентиляторы мощностью до 1500 кубических футов в минуту для больших площадей.


В HEPACART ™ мы уверены, что сдерживание - это искусство. Наш следующий блог будет посвящен элементам, задействованным в этом искусстве, и тому, как все они работают вместе, чтобы защитить людей и повысить производительность. Сообщите нам, сможем ли мы помочь с вашим следующим проектом по содержанию.

Расчет скорости воздушного потока, охлаждающей нагрузки на коммерческих кухнях

© 2020 Этот отрывок взят из одноименной статьи, опубликованной в ASHRAE Journal, vol. 62, нет. 8 августа 2020 .

Об авторе
Табунщиков Юрий Александрович - президент АВОК, профессор Московского архитектурного института (государственной академии), Москва. Александр Николаевич Колубков - вице-президент АВОК, директор ООО ППФ «АК», г. Москва. Марианна М. Бродач - вице-президент АВОК и профессор Московского архитектурного института (государственной академии). Юрий Сергеевич Авакян - сертифицированный специалист по АВОК и главный специалист по климатическим системам ООО «Проектное бюро АПЕКС», г. Москва.

В данной статье описывается метод расчета расхода воздуха и охлаждающих нагрузок систем вентиляции и кондиционирования на коммерческих кухнях, который учитывает полное приток тепла и влажность.Точность этого метода не абсолютна, но достаточна для проектирования систем вентиляции и кондиционирования воздуха, которые успешно выдерживают пиковые нагрузки и обеспечивают желаемую температуру и влажность воздуха в жилой зоне. В отличие от упрощенного метода, в котором учитывается только явное тепло, этот метод расчета учитывает общие нагрузки и дает наиболее точный результат. Этот метод описан в ссылке 1.

В общих чертах алгоритм расчета выглядит следующим образом: найти тепловые и влажностные нагрузки, найти расход воздуха, установить температуру приточного воздуха и рассчитать параметры воздуха в помещении на кухне.Если результат выходит за рамки желаемого диапазона, установите другую температуру приточного воздуха и / или увеличьте расход вытяжного воздуха и повторите все расчеты параметров воздуха в помещении.
Давайте подробно рассмотрим эти шаги.


Расчет тепловлагозагрузок

Уравнение 1 описывает общий приток тепла на кухне (кВт):

Q общ = Q 1 + Q 2 + Q 3 + Q 4 + Q 5 (1)

, где
Q 1 = Общее количество тепла от кухонных приборов, кВт
Q 2 = Общее количество тепла от людей, кВт
Q 3 = Прирост тепла от электрического освещения, кВт
Q 4 = Получение солнечного тепла через окна и стены, кВт
Q 5 = Суммарный приток тепла от наружного воздуха, кВт

Q 1 можно найти, используя таблицы 5A - 5F в ссылке 2 для приборов с капюшоном и без капюшона во время простоя (готовность к приготовлению) и условий приготовления.
