Как рассчитывать фундамент, пример

Поставив перед собой задачу строительства загородного дома своими руками, индивидуальный застройщик должен быть готов к самостоятельному решению огромного количества проблем. Определившись с проектом дома, следует уделить повышенное внимание «нулевому циклу» — возведению фундамента. Но перед тем как заказывать все необходимые строительные материалы, необходимо провести тщательный расчет фундамента. В этой статье мы приводим пример расчета фундамента именно в той последовательности, которой рекомендуется придерживаться.

Работа с грунтом

Предположим, что вы стали счастливым обладателем десяти соток за городом. Участок, что называется, пустой, лишь кое-где растут деревья и кустарники. Прежде чем определиться с местом будущей стройплощадки необходимо провести оценку грунта. Для этого в разных местах участка выкапываем ямы на глубину около 2 метров. Если срезы грунта одинаковы, то вам повезло – пласты грунта залегают равномерно. Если нет, то придется выбирать меньшую из зол – делать ставку на наиболее благоприятный вариант. Идеальный случай: у вас много соседей, которые уже давно построили свои дома – тогда и расчет фундамента существенно упрощается. У них можно проконсультироваться по поводу грунта, типу основания и его «поведении», и даже спросить документацию по геологическому исследованию грунтов, если перед строительством проводилась экспертная оценка.

УГВ

Уровень грунтовых вод (УГВ) – важный показатель грунта участка, на котором планируется строительство дома. Является ничем иным, как расстоянием от поверхности земли до первого водоносного слоя. Именно он определяет, какой будет глубина заложения фундамента. УГВ меняется сезонно: зимой он минимальный, весной, когда почва впитывает огромный объем влаги, он достигает своей максимальной отметки. В нашем примере расчета фундамента мы рекомендуем проводить измерение УГВ именно весной, ведь так или иначе, основание дома будет подвержено воздействию грунтовых вод, и лучше проводить расчеты, ориентируясь на критические показатели. Считается, что если поверхностные воды залегают на глубине от 2 метров и больше, то это нормальный для строительства дома УГВ (низкий). Если вода покажется уже в вырытой для исследования грунта яме, то это будет значить, что уровень грунтовых вод высокий, исходя из чего, при возведении фундамента придется делать ставку на определенные типы оснований. Например, оказалось, что УГВ составляет всего 1 м. В этом случае в зависимости от нагрузки на грунтовое основание, отдают предпочтение либо плитному фундаменту, либо мелкозаглубленному ленточному, ведь чем выше залегают грунтовые воды, тем меньше у грунта показатель несущей способности.

Пучинистость грунта

Поверхностные слои грунта представляют собой плодородный слой. Он особой роли не играет – при возведении фундамента просто срезается по всей площади стройплощадки. А вот все, что залегает глубже, нуждается в оценке. Там может быть слой глины, суглинка, супеси, а если повезет, то крупного песка или и вовсе скальные породы. Очевидно, что каждый тип грунта характеризуется своей несущей способностью и сопротивлением внешней нагрузки (расчетным сопротивлением грунта, R). О том, как оценить характер грунта, мы писали в этой статье. Вы сможете определиться с грунтовым основанием стройплощадки и сделать вывод о пучинистости грунта. Пучинистость – не что иное, как способность влажного грунта расширяться вследствие замерзания воды зимой. Данный показатель зависит от УГВ и типа почвы, и во многом определяет выбор фундамента для дома.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

ГПГ

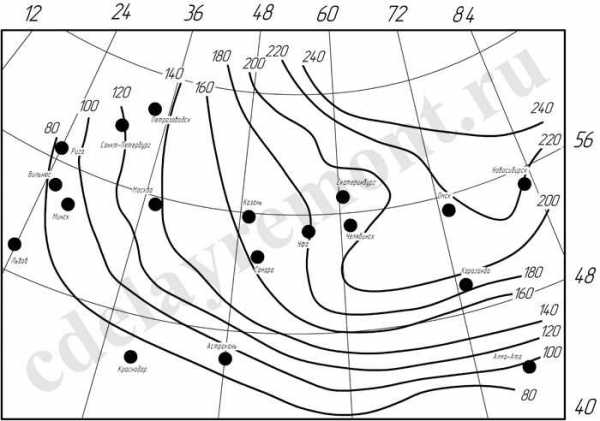

ГПГ или глубина промерзания грунта – показатель, который характеризует воздействие пучинистых явлений на толщу грунта. Бояться его стоит, если грунт пучинистый, а УГВ высокий. Меры «борьбы» с пучинистыми явлениями:

  • утепление грунтового основания по периметру здания – тем самым мы уменьшаем ГПГ и нивелируем пучинистые явления;
  • устройство дренажной системы, благодаря которой грунтовое основание под фундаментом остается сухим и не подверженным расширению вследствие замерзания воды

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Резюмируя вышесказанное

Пучинистость грунта, ГПГ, УГВ – все эти показатели нужно рассматривать в одном комплексе, т.к. они взаимосвязаны. Так, высокий УГВ может быть причиной чрезмерной пучинистости грунтового основания ввиду большой ГПГ. Если приводить пример расчета фундамента для стройплощадки с идеальными показателями: малой глубиной промерзания грунта, низким уровнем грунтовых вод, непучинистым основанием – можно выбирать любой тип фундамента. Но в большинстве случаев ситуация обратная, тогда застройщик:

— либо делает ставку на «плавающие» фундаменты, к которым относятся плитные или мелкозаглубленные ленточные;
— либо устраняет недостатки участка за счет замены части пучинистого основания, утепления грунта под подошвой фундамента, дренирования подфундаментной площадки

Рельеф участка

Далеко не всем может повезти с приобретением идеально ровного участка. Как известно, рельеф оказывает одно из решающих значений при выборе конкретного типа фундамента. Так, наличие на стройплощадке значительного уклона может стать причиной столь же внушительных вложений на ее выравнивание и последующего устройства ленточного или плитного фундамента. Другой вариант – оставить все как есть, но сделать ставку на столбчатый или свайный фундамент. Ниже мы приведем примеры расчетов и таких фундаментов тоже.

Расчет требуемой площади подошвы фундамента

Здесь мы приводили последовательность расчета требуемой площади подошвы фундамента – величины, от которой зависит расход материала на строительство основания дома, а также длительность мероприятия. Площадь подошвы фундамента определяется исходя из такого показателя, как расчетное сопротивление грунта (R), о котором мы упоминали выше, а также нагрузки на фундамент от дома. О том, как рассчитать нагрузку на фундамент, мы говорили в тематической статье. Ниже мы приведем пример расчета площади подошвы фундамента для двухэтажного кирпичного дома 6×9 м (одна внутренняя несущая стена, толщина стен – 300 мм) с 2 ж/б и 1 чердачным перекрытием по деревянным балкам с утеплителем (плотность до 500 кг/м3), кровлей из гончарной черепицы, который будет возводиться на участке с сухим пористым глинистым грунтом (R=2,5). Здание возводится в средней полосе России (нагрузка от снега – 100 кг/м2).

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Пример расчета

Сначала рассчитываем длину всех стен: (6+9)×2+6=36 м
При высоте этажа в 2,5 м суммарная площадь стен составит: 36×2,5×2=180 м2
Площадь перекрытий: 6×9=54 м2
Площадь кровли (выпуски по 0,5 м по всем сторонам): (6+0,5×2)×(9+0,5×2)=70 м2

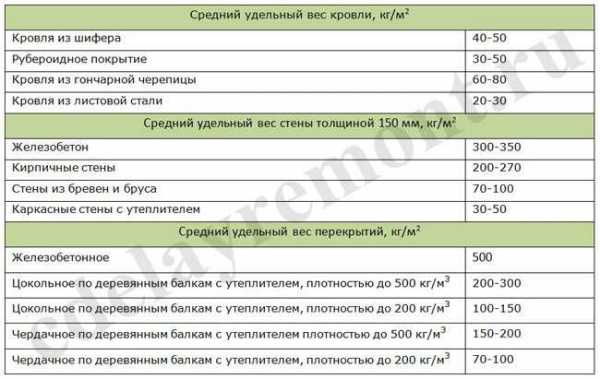

По таблице, представленной ниже (умножаем табличное значение для стен на 2, т.к. толщина нашей стены – 300 мм!), определяем массу всех конструктивных элементов постройки:

— масса стен: 180×270×2=97200 кг
— масса ж/б перекрытий: 2×54×500=54 000 кг
— масса чердачного перекрытия: 54×200=10 800 кг
— масса кровли и снега: (80+100)×70=12 600 кг
Общая нагрузка на фундамент составит 174 600 кг. Добавляем сюда примерную полезную нагрузку и округляем до 180 000 кг.

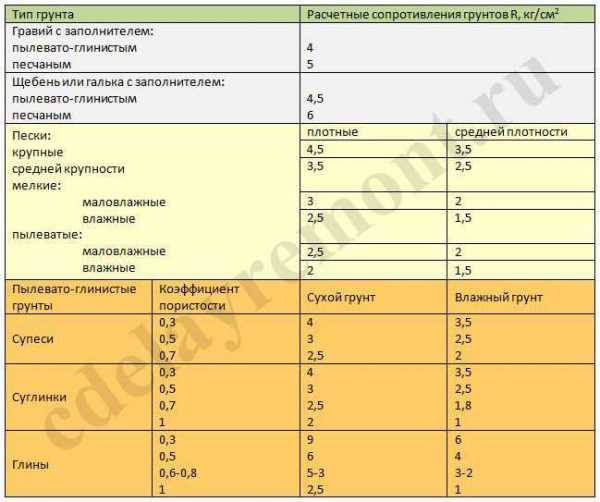

Рассчитываем минимальную площадь подошвы фундамента, заглубленного на 1,5…2 м:
S=1,2×180000/(1,2×2,5)=72000 см2 или 7,2 м2

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Если планируется заглублять фундамент на меньшую глубину, то придется дополнительно рассчитать сопротивление грунта по формуле, представленной здесь.

Выбор типа фундамента

В зависимости от того, каким оказались значения расчетной площади подошвы фундамента (с привязкой к рельефу местности), выбирают конкретный тип основания для дома. Для приведенного выше примера расчета лучше всего подойдет заглубленный ленточный фундамент. Если же приходится строить дом чуть ли не на болоте, то надежнее заливать плиту. В целом же, выбор есть между такими основаниями, как:

  • ленточный;
  • плитный;
  • МЗЛФ;
  • столбчатый;
  • столбчато-ленточный;
  • свайный;
  • свайно-ростверковый

Расчет параметров основания

Исходя из полученного значения площади подошвы фундамента и распределения нагрузок, рассчитывают площадь отдельных его конструкций. Так, на примере вышеописанного расчета (минимальная площадь подошвы 7,2 м2 под дом 6×9 м) можно заложить ленту шириной 0,4 м. Тогда полученная площадь фундамента составит: 9×0,4×2+(6-0,8)×0,4×3=7,2+6,72=13,44 м2
Этого с избытком хватит для строительства дома, ведь площадь фундамента превышает расчетное значение почти в 2 раза!

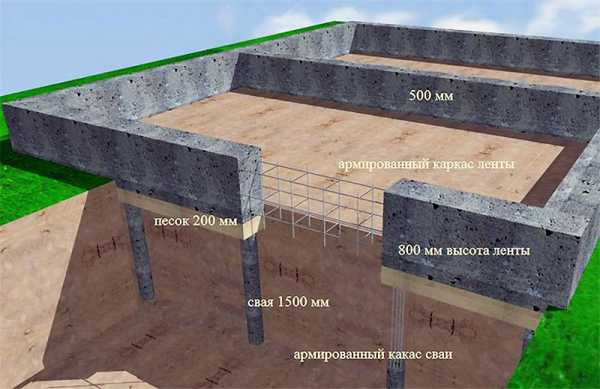

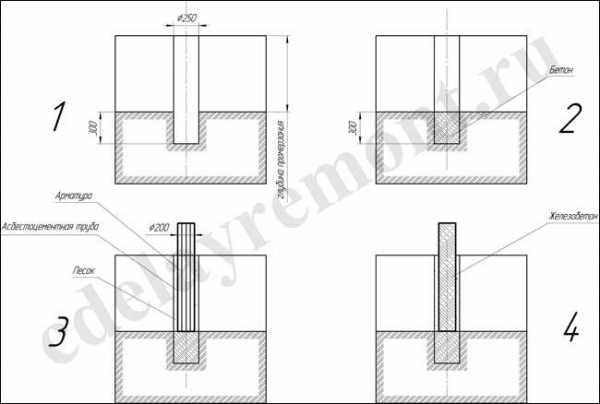

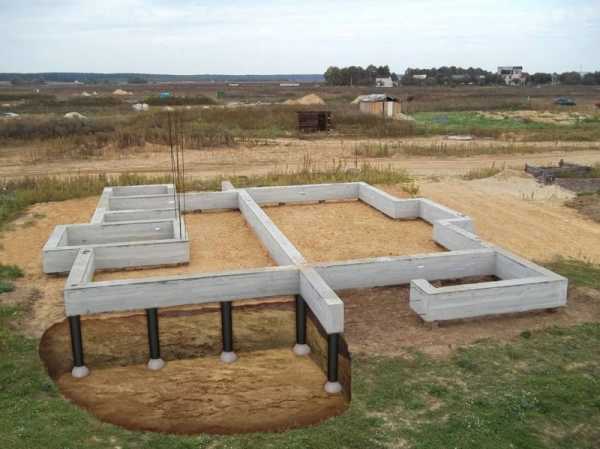

Можно пойти в другом направлении – установить буронабивные сваи с расширением внизу диаметром 0,5 м. В этом случае площадь подошвы каждой опоры составит: 3,14×0,5×0,5/4=0,2 м2
Таких свай потребуется 7,2/0,2=36 штук.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

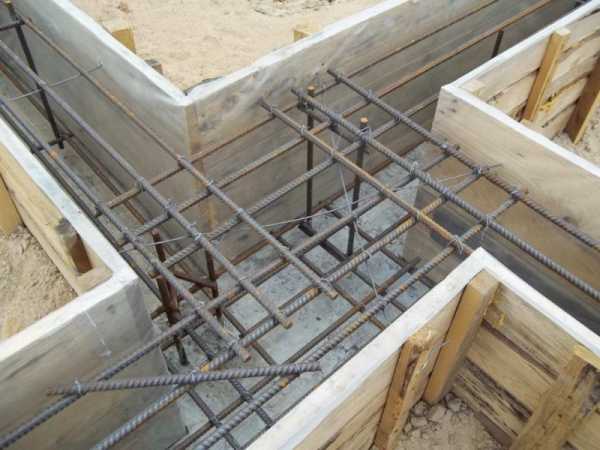

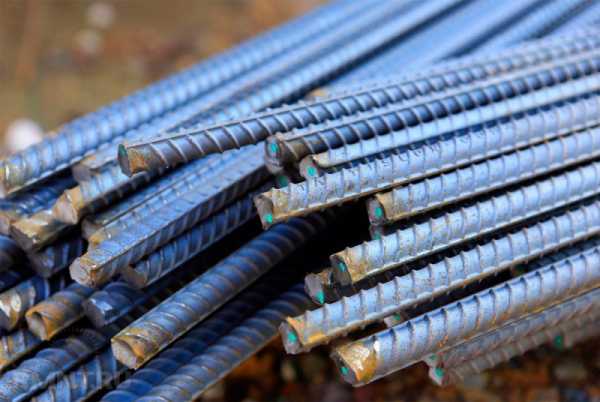

Арматура

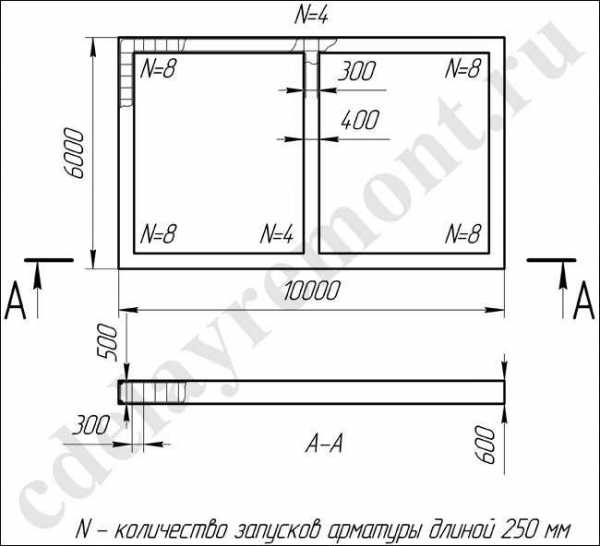

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм.
Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м
Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

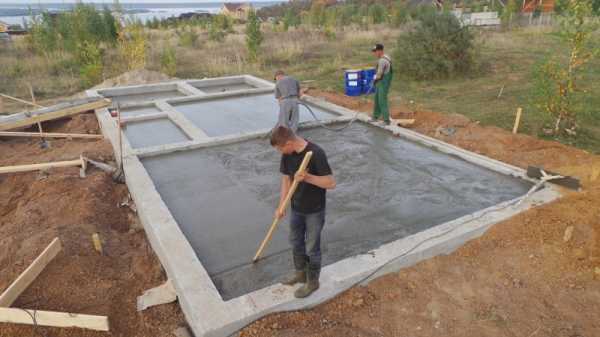

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента.

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м.
Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

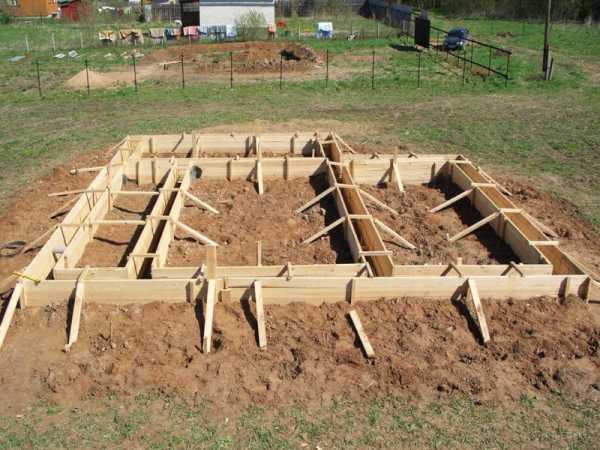

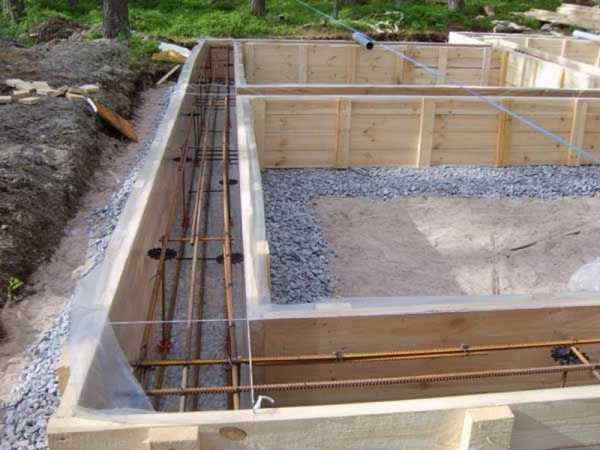

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Загрузка...

cdelayremont.ru

Как сделать расчет монолитного фундамента: пример

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Расчет фундамента ленточного типа при строительстве дома

Основой  дома по праву считается фундамент, поэтому он должен быть надежным и выдерживать требуемые нагрузки, исходящие от самого здания. Поэтому при расчете фундамента, а это надо делать обязательно, необходимо учитывать, из каких материалов строятся стены дома, размеры сооружения.

При этом важно понимать, что при строительстве фундамент закладывается в первую очередь, а вот при проектировании его рассчитывают последним. Потому что важная составляющая расчета – нагрузка от здания. А значит, надо сначала определиться с его размерами и материалами. Для примера будем рассматривать расчет монолитного ленточного фундамента, как самой часто используемой конструкции, закладываемой на любых грунтах.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Способы

Расчет ленточного фундамента проводится двумя способами:

  1. По несущей способности грунта, расположенного под подошвой фундамента.
  2. По деформации грунта.

Проще сделать расчет по первому варианту. Для этого надо проделать несколько несложных операций.

  1. В первую очередь разрабатывается план дома с точным расположением будущих комнат и служебных помещений. На плане обязательно указываются стены и перегородки, под которыми будет закладываться лента фундамента.
  2. Затем надо определиться, будет ли в доме подвал. Если «ДА», то решается вопрос его глубины.
  3. Устанавливается высота цоколя.
  4. Решается задача, связанная с толщиной стеновых конструкций и материалами, из которых они будут возводиться.
  5. Определяются материалы для кровли, пола, отделки, гидроизоляции и утепления.

У каждого материала есть свой собственный удельный вес, который надо найти. Это сделать несложно, для примера можно привести вот такую таблицу, которая на фото ниже. И таких таблиц в интернете немало.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Зная количество используемых материалов, их тип и виды, можно найти общую массу здания, которая и будет являться основной нагрузкой на фундаментную конструкцию. При этом к полученному значению прибавляют обязательно временные нагрузки, в состав которых входят снежная масса на крыше, вес людей, проживающих в доме, масса мебели, бытовой техники и прочей утвари и предметов.

Что касается снеговой нагрузки, то придется воспользоваться опять — таки таблицами или диаграммами. Вот одна из них, которую можно взять за основу.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Работа с таблицами, схемами и диаграммами несложная, в них разобраться – не проблема. Главное – точно определиться со всеми необходимыми параметрами.

Если вес здания определен, можно переходить к расчетам, касающихся самой фундаментной конструкции. То есть, надо определить ширину ленты, глубину ее заложения, рецептуру бетону, количество арматуры и ее диаметр. Это основные позиции, связанные с проектированием и будущим строительством ленточного фундамента.

Тип грунта

Перед тем как рассчитать фундамент под собственный дом, надо определиться с тремя позициями, которые будут влиять на возведения фундаментной конструкции.

  1. Тип грунта.
  2. Уровень залегания грунтовых вод.
  3. Уровень промерзания почвы.

Что касается первой позиции, то самостоятельно это сделать не так просто, если нет явных видимых факторов. К примеру, песчаный грунт определяется зрительно. Но можно определить плотный грунт или мягкий. Для этого берется небольшое количество почвы, которая разбавляется водой. После чего землю раскатывают в руках в колбаску. Попробуйте ее свернуть в кольцо. Если получилось, то грунт глинистый прочный, не получилось – грунт мягкий.

Но лучше обратиться в бюро геологических изысканий. Вам там могут дать информацию или помочь провести исследования грунта. Почву необходимо взять на анализы, сделав бурение на необходимую глубину. Точно таким же способом определяется уровень грунтовых вод.

Если грунтовая вода находится близко к поверхности земли, то придется до сооружения ленточного фундамента продумать систему отвода воды с закладкой дренажной системы.

И третья позиция – это параметр, который можно определить из таблиц. Одна из них ниже.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Для чего необходимы эти параметры при расчете фундамента ленточного типа? Чем прочнее почва на территории строительного участка, тем меньших размеров в глубину можно закладывать фундамент. Чем глубже промерзание грунта, тем больше высота конструкции. С грунтовыми водами все сложнее, потому что их негативное воздействие на фундамент быстро выводит его из строя. Поэтому водоотведением надо заниматься обязательно, если к этому есть предпосылки.

Глубина заложения

Основное правило заложения ленточной конструкции – это правильно рассчитанная глубина. Она определяется уровнем промерзания земли. При этом заложение должно проводиться ниже этого показателя. К примеру, из верхней таблицы регион Москвы, сооружение фундамента на суглинках должно быть в пределах 1,5 — 1,6 м. То есть, ниже уровня на 15 — 30 см. Потому что нижняя часть конструкции не будет подвергаться пучению грунта, которое выдавливает фундамент из земли и сдавливает его со всех сторон. Это достаточно серьезные нагрузки, которые неправильно залитые сооружения могут не выдержать.

Поэтому глубина заложения ленточного фундамента – наиважнейший показатель. Что касается закладки МЗЛФ (мелкозаглубленного типа), то этот показатель неважен. Важнее грамотно продумать систему теплоизоляции, особенно нижней части, расположенной внутри грунта.

Как видите, рассчитать фундамент для дома (ленточный), не так просто даже с позиции глубины его закладки. Небольшое отклонение приведет к потерям прочности и снижению несущей способности, особенно в сезон пучения грунтов.

Расчет массы и размеров дома

С размерами понятно, они определяются из проекта здания, который формируется по заказу хозяина дома. То есть, это чисто произвольная категории, ни чем не регламентируемая. А, как уже было сказано выше, лента фундамента располагается под всеми несущими стенами и перегородками. Соответственно длина фундаментной конструкции определяется конфигурацией расположения стен и их длинами.

Теперь, что касается массы здания. Рассчитывать фундамент под дом надо начинать именно с нее. Поэтому рассмотрим пример расчета нагрузки от дома, построенного из кирпича.

Вводные данные:

  • толщина стены – полтора кирпича;
  • длина 10 м;
  • высота 4 м.

По таблице удельного веса находится, сколько весит кирпичная стена на один квадратный метр конструкции. При толщине 150 мм этот показатель равен 270 кг/м². Так как в нашем случае стена возводится в полтора кирпича, значит, ее толщина будет равна 400 мм. Это почти в три раза больше табличного значения, но для расчета нужны точные значения. Поэтому делаем пропорцию, из которой выводится формула: 400 х 270/150 = 720 кг/м².

Теперь необходимо определиться с объемом стены. Для этого все ее размерные параметры перемножаются между собой: 10 х 4 х 0,4 = 16 м³. Остается лишь умножить полученный показатель на удельный вес кирпичной кладки.

16 х 720 = 11520 кг или 11,52 тонны. И это всего лишь вес одной стены.

Если в стене присутствуют окна или двери, то из полученного объема придется вычесть объем всех проемов.

Точно также рассчитываются объемы всех стен по отдельности, которые суммируются в один показатель. К нему добавляется вес перекрытий. Для этого определяется общая площадь дома и тип перекрытия. Пусть это будут железобетонные плиты, у которых удельный вес равен 500 кг/м² (по таблице). К примеру, если площадь дома равна 100 м², то вес перекрытий будет равен: 500 х 100 = 50000 кг или 50 тонн.

Теперь надо посчитать размеры (рассчитать ширину и длину) кровли. Эти показатели также закладываются в проекте здания. Поэтому определить их площадь не составит труда, умножением ширины на длину с учетом количество скатов. Остальное дело математики. Из таблицы берется удельный вес кровельного покрытия с учетом материала, из которого оно сооружается.

К примеру, это будет профнастил, у которого вес равен 30 кг/м² (это с учетом стропильной системы, обрешетки и крепежных изделий). Умножаем это значение на площадь кровли, получаем вес крыши. К примеру, площадь кровли – 200 м², умножаем его на 30, получаем 12000 кг или 12 тонн.

Подходим к окончанию расчета ленточного монолитного фундамента. В принципе, все основные нагрузки определены, остается лишь учесть вес отделки, окон и дверей, гидроизоляции и утеплителей. Сделать это самостоятельно сложно и часто просто не под силу. Поэтому строители поступают проще, они общее значение от основных нагрузок умножают на коэффициент 1,3.

Но есть одна нагрузка, которую выше обозначили, как дополнительную. Это вес внутреннего наполнения помещений (мебель, бытовая техника и прочее). Здесь также сложно провести точный расчет, поэтому правилами установлены нормы, которые варьируются для жилых помещений в пределах 180 — 200 кг/м². Зная площадь здания, можно определить и эту нагрузку, по нашему примеру: 100 х 180 = 180000 кг или 18 тонн.

Как видите подходить к ленточному фундаменту и его расчету надо с позиции точного определения нагрузок, действующих на него со стороны дома.

Видео

Видео про расчет фундамента, опалубки и  арматуры .

Расчет по ширине

Итак, расчет фундамента под дом начинается с определения трех основных его размеров: длины, ширины и высоты. Первый показатель определяется из проекта здания путем сложения длин всех его стен, под которыми основа закладывается. Высота определяется из суммы глубины заложения конструкции и высоты цоколя. Сложнее с шириной.

Здесь все будет зависеть от ширины стен, их длины и материалов, из которых стенки дома сооружаются. Внизу показана таблица, в которой ширина подошвы ленточного фундамента определяется дополнительно из расчета используемого материала для закладки самой конструкции.

Итак, все нагрузки определены, можно теперь определить, как давит дом на ленточный фундамент. То есть, из расчета на его единицу площади. В первую очередь суммируются все нагрузки. Затем определяется площадь ленточной конструкции, то есть, умножаем длину всей ленты на ее ширину, обозначенную и выбранную по верхней таблице. После чего общая нагрузка делится на площадь фундамента – это и есть удельное давление на единицу площади (в сантиметрах или метрах).

Для чего, делая расчет фундамента для дома, определяется данный показатель? Для того чтобы определить, выдержит ли эту нагрузку грунт, на котором возводится дом. Опять-таки придется воспользоваться таблицей, в которой определены соотношения удельного давления и типа грунта.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Если расчетная нагрузка оказалась меньше расчетного сопротивления грунта по таблице, то все было подобрано правильно. Такой фундамент можно сооружать. Если все оказалось наоборот, то придется вносить корректировки. Обычно увеличивают ширину фундаментной ленты или для строительства дома выбирают материалы с меньшим удельным весом. К примеру, вместо кирпича пеноблоки, вместо железобетонных плит перекрытия деревянные балки и черный потолок из досок, и так далее.

Расчет арматуры

Рассчитать ленточный фундамент, не сделав предварительный расчет арматуры, это полностью завалить строительство. Поэтому разберемся и в этом вопросе.

Самый простой способ – это использовать соотношение, что площадь сечения ленты и площадь заложенной в нее продольной арматуры находятся в пропорциях 1:0,001. К примеру, если площадь сечения ленты равна 0,4 м² (это 1 м высоты и 40 см ширины), то площадь арматуры равна: 0,4 х 0,001 = 0,0004 м².

Теперь определяется количество стержней в одной решетке. Обычно шаг их установки 20 — 30 см, значит, в одной сетке их должно быть приблизительно 4 ряда. А так как в ленточном фундаменте устанавливается две или три решетки (пусть будет 2), то количество рядов умножаем на 2, получаем восемь рядов. Поэтому площадь арматуры делим на 8: 0,0004:8 = 0,00005 м² — это площадь одного арматурного прута.

По формуле круга, а это S = πD²/4, можно вычислить диаметр арматуры:

D= 4S/π = 4 х 0,00005/3,14 = 0,008 м или 8 мм. Это и есть диаметр арматуры, которую необходимо закладывать в ленточный фундамент.

Что касается длины элементов каркаса, то продольные стержни – это длина ленты, умноженная на количество рядов, в нашем случае «8». Вертикальная и поперечная арматура и проволока определяются:

  • первая из расчета глубины фундамента и шага их установки;
  • вторая из расчета ширины конструкции и шага установки.

Нельзя укладывать армирующий каркас по поверхностям фундамента. Он должен располагаться внутри тела конструкции. Поэтому существуют нормы отступления арматуры от краев основы, которые варьируются в диапазоне 5 — 8 см.

Для чего необходим этот расчет? Во — первых, определяется не масса бетона, а его объем. Это делается для того, чтобы знать, сколько готового товарного бетона надо будет заказать или, какое количество цемента, песка и щебня привезти на стройплощадку. Давайте рассмотрим пример расчета ленточного фундамента в плане именно объема.

Здесь все просто. Надо перемножить между собой размерные параметры фундаментной ленты, то есть, длину, ширину и высоту. Это и есть объем необходимого бетона. Для уверенности можно немного полученное значение увеличить на 5%.

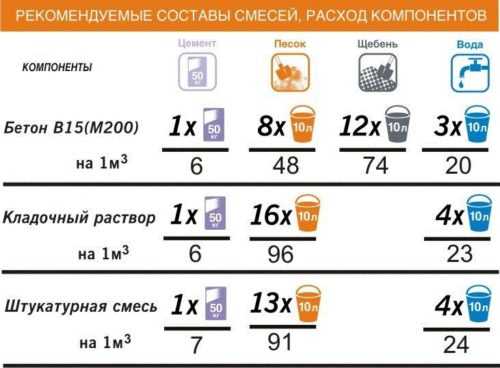

С товарным бетоном понятно, здесь ошибиться сложно. Но что делать, если раствор замешивается на месте, как определить, сколько каждого ингредиента надо заложить в барабан бетономешалки? Во — первых, надо определиться с рецептурой бетонной смеси, а соответственно и с количеством каждого компонента. Все это уже давно определено и внесено в таблицы. Одна из них внизу.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Для ленточного фундамента лучше использовать бетон марки М 300 или 400. При этом надо понимать, что пропорции не определяются единицами измерения. Поэтому можно использовать как весовой критерий, так и объемный. С первым параметром сложно, потому что взвешивать каждый материал на строительной площадке проблематично.

И если с цементом проще, потому что он продается в мешках по 50 кг, то со щебнем и песком одни проблемы. Поэтому для простоты проведения работ используют объемный вариант, а точнее эти два сыпучих материала измеряют 10 — литровыми ведрами. Еще раз обратимся к таблицам, где показаны рецептуры с компонентами, взвешенными ведрами.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Надо понимать, что количество вносимых компонентов в бетонный раствор во многом будет зависеть от марки цемента. И чем она выше, тем больше наполнителей вносится в бетон, и наоборот.

Заключение по теме

Решая вопрос, как правильно рассчитать фундамент, надо уделить особое внимание всем вышеперечисленным показателям и параметрам. То есть, нужно учесть все до мелочи. Нельзя оставлять не обозначенными даже самые мелкие нагрузки, неправильно рассчитать количество и диаметр арматуры, объем бетона и его рецептуру.

От всего этого будет зависеть, выдержит ли этот фундамент вес здания, или он через какое — то время начнет трескаться и усаживаться, что приведет к полному его выходу из строя. А к чему это приведет, можно догадаться.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Расчет ленточного фундамента пример, формулы, таблицы и калькулятор

Какой бы дом или хозяйственную постройку вы ни планировали построить, ленточный фундамент – первое решение для надежного обустройства основания, которое подойдет для любого сооружения, капительного или легкого. Главное при выборе этого варианта основы – сделать точный и правильный расчет ленточного фундамента, чтобы не расходовать лишние материалы и не выполнять ненужные объемы работ, например, для фундамента со сваями.

Наиболее простой метод расчета ленточного фундамента для дома предусматривает оперирование множеством данных, но этот вариант расчета по несущей способности грунта не использует сложных формул, при этом результаты удовлетворяют все запросы застройщиков. Основной принцип – вычисление значения удельной массы будет на 1 см2 основания. Остальные параметры (длина ленты, ее ширина и глубина заложения) выбираются, исходя из начальных данных. Также после получения результатов по фундаменту необходимо провести расчет арматуры для ленточного фундамента – эти параметры в сумме с предыдущими и дадут общее представление о стоимости работ и стройматериалов. Более точную стоимость основания можно получить, проведя отдельный расчет стоимости ленточного фундамента.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаПрограмма для расчета фундамента согласно свойствам грунта



Как проводить расчеты



Строительная практика подтвердила работоспособность двух вариантов расчета: согласно несущей способности грунта под основанием бетонной ленты, и по деформации грунта под фундаментом. Первый вариант – расчет мелкозаглубленного ленточного фундамента по несущей способности грунта – проще в расчетах, поэтому он и будет рассматриваться в качестве базового метода.

Нулевой цикл в строительстве дома – это возведение фундамента. Задача любого основания – равномерно перераспределить по основанию нагрузку от здания. Но значения нагрузки можно узнать только после определения типов стройматериалов, их количества и других физических параметров, например, объем, армировка или вес стройматериалов. Поэтому перед тем, как проводить расчеты монолитного ленточного фундамента, нам необходимо:

  1. Сделать детальный чертеж (эскиз) плана дома;
  2. Определиться с наличием подвала и цоколи, и их размерами;
  3. Выбрать тип и конструктивные параметры утеплительных материалов, устройства защиты от ветра, снега и дождя (гидроизоляция), выбрать декоративные отделочные материалы для внутренних и наружных работ;
  4. Для каждого материала определяется удельная масса – это справочная информация.

После реализации всех приведенных выше пунктов можно начинать расчеты фундамента под дом.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаРасчет фундамента ленточного типа по несущей способности почвы





Чтобы рассчитать значения ширины ленточного фундамента и другие его параметры, нужно воспользоваться проектом, в котором указаны все типы материалов и их геометрические параметры. Математические операции при расчете проводятся поэтапно:

  1. Расчет общей нагрузки на фундамент;
  2. Бетонную ленту нужно привязать к конкретным размерам;
  3. Согласно плана местности следует подкорректировать все расчеты и размер конструкции.

На этапе суммирования всех нагрузок используются такие данные:

  1. Нагрузка от наружных и внутренних стен без учета оконных и дверных проемов;
  2. Нагрузка от материалов пола и перекрытий для пола;
  3. Нагрузки от потолочных перекрытий и материалов;
  4. Нагрузки от системы стропил и кровли;
  5. Вес всех строительных и архитектурных элементов. Например, расчётная масса лестниц с перилами, ниш и эркеров;
  6. Масса наружных материалов, используемых для тепло изоляции, ветрозащиты и финишной отделки поверхностей;
  7. Нагрузки от фундамента с цоколем, масса метизов, используемых при строительстве дома.
Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаКонструкция ленточного основания



Табличные данные нагрузок на основание дома от перекрытий здания

Вид перекрытийкПакгс/м2
Перекрытие из древесины по балкам из дерева с плотностью ≥ 200 кг/м31100
≥ 300 кг/м31.5150
Перекрытие из древесины по балкам из металла с плотностью ≥ 300 кг/м32200
Ж/б перекрытия5500

[ads-mob-1]

Табличные данные нагрузок от одного кубического метра стройматериалов стен на основание

СтройматериалыкПакгс/мЗ
Каркасные деревянные стены с обшивкой листовыми материалами и с утеплением3300
Стены из бруса или бревна6600
Газобетонные стены6600
Шлакоблочные стены121200
Стены из блоков ракушечника151500
Пустотелые кирпичи141400
Кирпич полнотелый181800



Точный расчет общего веса стройматериалов сделать несложно: нужно измерить площадь, которую занимает конструкция из того или иного материала, и умножить на удельную массу этого материала. Результатом будет общий вес конкретной конструкции.



Как рассчитать вес стен

Для расчета стен дома или фундамента пример, который приведен ниже, покажет привязку к конкретным конструкциям – стройматериалы можно подставлять любые. Припустим, что необходимо рассчитать вес стены из бруса сечением 150 х 150 мм, обшитой вагонкой из липы 14 мм толщиной, с деревянной обрешеткой с размером реек 50 х 20 мм. Размеры стены: длина 4 метра, высота 2,5 метра.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаСправочные данные для расчета веса стен



  1. Удельная масса соснового профилированного бруса – 570 кг/м3, вагонки – 530 кг/м3, сосновых реек – 510 кг/м3.
  2. Вся площадь стены: 4 х 2,5 = 10 м2.
  3. Объем профилированного бруса равен 10 м2 х 15 см (толщина соснового бруса) = 1,5 м3.
  4. Вес стены равен 1,5 м3 х 570 = 855 кг, где 570 – удельный вес соснового профилированного бруса.

Далее нужно рассчитать требуемый объем вагонки: 10 м2 х 1,4 см (толщина вагонки) = 0,14 м3.

  1. Вес вагонки равен 0,14 м3 х 530 кг/м3 = 74,2 кг, где 530 – удельный вес вагонки.
Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаРасчет объема сруба





Провести расчет ширины и длины обрешетки нужно следующим образом:

  1. Так как обрешетка крепится с шагом 60 см, то для стены получается 5 реек длиной 4 метра, или 20 м.пог. объем материала для обрешетки: 20 м.п. х 5 см х 2 см = 0,02 м3, где 2 и 5 см – размеры реек.
  2. Общий вес обрешетки из сосновых реек: 0,02 х 510 = 10,2 кг, где 510 – удельный вес сосновых реек.
  3. Осталось рассчитать вес всех стройматериалов для стены: 855 кг + 74,2 кг + 10,2 кг = 939,4 кг.

Чтобы ускорить расчет всех стен, можно рассчитать, сколько весит 1 м2 стены, вычислить площадь стен с такой же отделкой, и рассчитать их вес.

Итак, вес стены площадью 10 м2 равен 939,4 кг, то есть, 1 м2 весит 939,4 / 10 = 93,94 кг/м2.  Теперь можно вычислить и общий вес всех стен. Допустим общая площадь стен – 40 м2. Тогда их масса равна 40 х 93,94 = 3757,6 кг.

Таким же образом рассчитывается вес всех элементов. Если конструкция со сложными геометрическими формами, ее нужно разбить их на простые геометрические фигуры, и рассчитать площадь каждой.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундаментаРасчет параметров дома



Так как на фундамент оказывают давление не только строительные материалы, но и мебель, бытовая техника, жильцы, то требуется, проводя расчет свайно ленточного фундамента или другого типа основания, учитывать и эти цифры. Но для каждого дома будут совершенно иные значения, поэтому принимаются некие усредненные параметры – для 1 м2 полезной площади нагрузка будет равна примерно 170-180 кг/м2.

Расчет ширины ленточного фундамента

Расчет предполагает вычисление двух основных значений:

  1. Глубина заложения бетонной ленты и высота цоколя, чтобы провести расчет глубины всего фундамента;
  2. Ширина основания;
Тип почвыГрунт под фундаментом до глубины его промерзанияРасстояние от поверхности грунта до начала залегания грунтовых вод в зимний периодГлубина основания для малоэтажных зданий
НепучинистаяГрунт крупнообломочный, грунты с гравелистыми песками, с песками средней крупности и крупнопесочные грунтыЛюбая глубина, но не менее 50 см
ПучинистаяГрунт песчаный, из мелкого песка и пылеватыйБольше чем на 2 метра от расчетной глубины промерзания грунтаЛюбая глубина, но не менее 50 см
Супесчаный грунтМеньше чем на 2 метра от расчетной глубины промерзания грунта 75% от расчетной глубины промерзания грунта, но не менее 70 см
Суглинистый и глинистый грунтМеньше глубины промерзанияМеньше глубины промерзания



Допустим, глубина заложения основания дома ниже точки промерзания почвы в регионе, цоколь имеет высоту 0,2 м. Глубина промерзания грунта в регионе – 1,4 метра. Согласно СНиП, фундамент должен закладываться на 0,15 м ниже точки промерзания. При таких условиях высота (глубина заложения плюс цоколь) фундамента равна: 1,4 + 0,2 + 0,15 = 1,75 метра.

Далее проводим расчет бетона на ленточный фундамент и расчет ширины основания. Ширина ленты будет зависеть от отступа стройматериалов стен и основания. Нормативные параметры указаны в таблице ниже:

СтройматериалВысота подвального помещения, мДлина стены, метров
                До трех метровБолее трех метров
Ширина стен подвала, смШирина основания, смШирина стен подвала, смШирина основания, см
Бут строительный каменный260,080,075,090,0
2,560,090,075,0105,0
Бутобетон240,050,050,060,0
2,540,060,050,080,0
Кирпич238,064,051,077,0
2,538,077,051,090,0
Монобетон220,030,025,040,0
2,520,040,025,050,0
Блоки из бетона225,040,030,050,0
                225,050,030,060,0



Как рассчитать нагрузку на фундамент

Расчет давления здания на основание, как и расчет армирования ленточного фундамента, нужен, чтобы уточнить конструкцию основания. Чтобы вычислить давление на фундамент, необходимо вес дома разделить на площадь основания. В свою очередь, площадь ленты рассчитывается умножением ее длины на ширину. Окончательные результаты получатся, если нагрузку на фундамент разделить на площадь основания в см2. Таким образом, мы найдем значение удельной нагрузки на 1 см2 ленточного основания.



Например, нагрузка от здания составляет 400000 кг, площадь основания – 130000 см2. Согласно приведенным выше рекомендациям, после деления получаем Разделив эти значения, получаем 3,07 кг/см2.

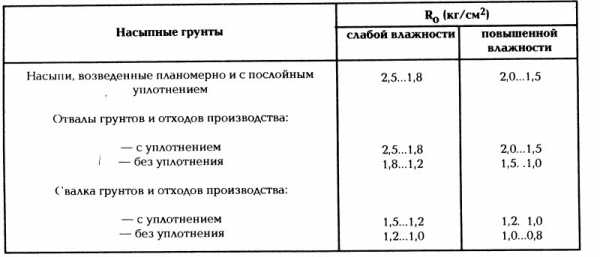

Дальше узнаем давление веса всей конструкции на грунт – это справочные параметры (смотрите таблицу), основанные на свойствах грунта.

Тип почвыСопротивление почвы (кг/см2)
Плотная почваПочва средней плотности
Грунт песчаный гравелистый, грунт с  крупными песками любой влажности4,53,5
Грунт с песками среднекрупными, любой влажности3,52,5
Мелкие пески
Не влажный3,02,0
Влажный и водонасыщенный2,02,5
Глина пластичная и твердая
Твердая6,03,0
Пластичная3,01,0
Галька, гравий и щебень6,05,0



Проверить расчеты достаточно просто: если расчетное значение несущей способности грунта выше вычисленной нагрузки на здание, значит, параметры выбраны правильно. В противном случае необходимо изменять размеры отдельных конструкций и типы материалов.

Изменить тип стройматериалов не всегда представляется возможным, так как это повлечет за собой множество других поправок, часто дорогостоящих. Потому чаще меняют расчет глубины и толщины ленты.

Расчет ленточного фундамента

rfund.ru

Как произвести расчет ленточного сборного фундамента?

КАК ПРОИЗВЕСТИ РАСЧЕТ ЛЕНТОЧНОГО СБОРНОГО ФУНДАМЕНТА?Фундамент является основой для будущей постройки.

От него зависит качество всего последующего строительства. Словом «фундамент» в строительстве именуется та часть здания, которая выдерживает нагрузку от постройки и передает ее на основание, которым в данной ситуации является почва.Большой популярностью сегодня пользуется ленточный тип фундаментов.Его закладка в землю происходит по всему периметру постройки, с учетом всех стен и капитальных пристроек. Одной из разновидностей ленточного фундамента является сборный.

Чаще всего его используют при возведении малоэтажных конструкций. Провести расчет ленточного сборного фундамента может любой человек, знающий азы геометрии. Для его монтажа производятся специальные блоки, под которыми размещается фундаментная подушка.

Эти блоки могут быть как полыми, так и заполненными. Полые блоки изготовляются на производстве, как правило, из обыкновенного бетона, а заполненные – из бутобетона. Также в качестве материала для блоков используют железобетон.

Если предвидится минимальная нагрузка на почву, то подушку под фундамент можно не использовать.Преимуществами ленточного сборного фундамента являются простота монтажа и значительная экономия времени на строительство. Но есть также и недостатки: чрезмерная массивность и вероятность пропускания воды на стыках между блоками. Прочностные показатели этого типа основания на уровень ниже, чем у монолитного ленточного типа.

КАК ПРОИЗВЕСТИ РАСЧЕТ ЛЕНТОЧНОГО СБОРНОГО ФУНДАМЕНТА?Фундамент является основой для будущей постройки.

От него зависит качество всего последующего строительства. Словом «фундамент» в строительстве именуется та часть здания, которая выдерживает нагрузку от постройки и передает ее на основание, которым в данной ситуации является почва.Большой популярностью сегодня пользуется ленточный тип фундаментов.Его закладка в землю происходит по всему периметру постройки, с учетом всех стен и капитальных пристроек. Одной из разновидностей ленточного фундамента является сборный.

Чаще всего его используют при возведении малоэтажных конструкций. Провести расчет ленточного сборного фундамента может любой человек, знающий азы геометрии. Для его монтажа производятся специальные блоки, под которыми размещается фундаментная подушка.

Эти блоки могут быть как полыми, так и заполненными. Полые блоки изготовляются на производстве, как правило, из обыкновенного бетона, а заполненные – из бутобетона. Также в качестве материала для блоков используют железобетон.

Если предвидится минимальная нагрузка на почву, то подушку под фундамент можно не использовать.Преимуществами ленточного сборного фундамента являются простота монтажа и значительная экономия времени на строительство. Но есть также и недостатки: чрезмерная массивность и вероятность пропускания воды на стыках между блоками. Прочностные показатели этого типа основания на уровень ниже, чем у монолитного ленточного типа.

Строительство любого здания, будь то деревянная беседка или большой каменный дом, начинается с заложения его основания – фундамента. Начиная возведение любой постройки, именно фундамент эта та часть конструкции к которой нужно отнестись предельно внимательно, ведь от нее, в конечном счете, зависит безопасность возводимого строения.Одним из самых распространенных видов оснований, который применяется и для строительства больших домов из кирпича или камня, так и для строительства легких конструкция и даже заборов это ленточный фундамент.

Обычно ленточный фундамент возводят из бетонных блоков или из бетонного монолита с армированием для придания большей прочности конструкции.…Содержание:Данные необходимые для расчетаРасчет основания ленточного фундаментаРасчет арматуры и выбор схемы армированияРасчет стоимости: что нужно знать?Ленточный фундамент обладает очень большой несущей способностью, в связи с этим он перенесет давление стен, которые сооружены из камня, в стиле старинных замков и крепостей, силикатного или глиняного кирпича и даже непобедимый мощный бетон.Наша статья «Фундамент для дома своими руками»расскажет о шагах по возведению прочного основания для вашего будущего дома и о том как избежать распространенных ошибок.Применение несъемной опалубки при возведении основания для будущей постройки может существенно сэкономить время и деньги. Узнать все о этом виде опалубки можно из это статьи.Однако, за столь большую несущую способность придется выложить довольно крупную сумму денег, поэтому нет абсолютно никакого смысла возводить основание из ленточного фундамента под легкими домами без цокольных этажей и подвалов. В подобных случаях будет более логично применить менее затратные мелкозаглубленные, либо столбчатые фундаменты.

Данные необходимые для расчета

Существует несколько основных видов фундамента. Это плитный, столбчатый, свайный и ленточный фундаменты. Перед тем как начать строить какое-либо сооружение опытный представитель строительной компании или частный застройщик должен тщательно изучить проект на строительство.

Учитывая тип постройки, а также изучив уровень грунтовых вод и учитывая условия местного климата, строитель сможет правильно выбрать какой фундамент идеально подойдет именно вашему дому или коттеджу. Один из наиболее часто встречающихся видов фундамента это монолитный ленточный фундамент.

Первое что необходимо знать для расчета любого типа фундамента, а не только ленточного, это характеристики почвы в месте будущего строительства.Характеристика почвы определяется следующими параметрами:

Глубина промерзания.Глубина промерзания почвы, это на какую глуби в среднем промерзает почва в зимнее время в конкретном регионе, узнать это значение можно из специальных таблиц. Общее правило, которое применяется к фундаментам для домов из кирпича или камня, это то, что основание фундамента должно находиться примерно на 0,5 метра ниже точки промерзания грунта. В этом случае можно не опасаться будущее строение.Уровень грунтовых вод.Грунтовая вода – серьезная угроза возводимому зданию.

При возведении монолитного ленточного фундамента необходимо, чтобы уровень грунтовых вод находился ниже основания фундамента, если ситуация обратная, то следует задуматься о выборе другого вида основания.Состав грунта.Состав грунта, а именно соотношение в нем различных компонентов и их зернистость, так же серьезно влияют на характеристики фундамента. Дело в том, что различные виды грунта по-разному реагируют на замерзание и оттаивание – это называется морозным пучением грунта. Если основание фундамента оказывается на слое пучинистого грунта, то несколько циклов замерзания-оттаивания неминуемо приведут к его разрушению, а значит и разрушению всего знания.

Расчет основания ленточного фундамента

Для расчета площади основания ленточного фундамента применяется следующее неравенство

S>a×F/(b×R), где

S – минимально допустимая площадь основания нашего здания, если соорудить фундамент с меньшей площадью опоры, то есть риск что здание просто уйдет в землю под собственным весом.A – коэффициент надежности, это значение для расчетов обычно принимается равным 1,2F – нагрузка на основание, сюда нужно включить вес самого фундамента, вес стен дома, перекрытий, элементов отделки и коммуникаций, а также снеговою нагрузку в зимний период которая может достигать 190 кг на один квадратный метр кровли для северных регионов России.b — коэффициент, значение которого меняет в зависимости от типа постройки и типа грунта на котором возводиться строение.

R – расчетное сопротивление грунта измеряемое в кг/см2.

Таким образом, имея под рукой необходимые таблица с коэффициентами, зная глубину промерзания грунта в вашем регионе, а также исследовав состав почвы и определив уровень грунтовых вод можно потратив немного времени рассчитать такие параметры фундамента как необходимую глубину его заложения и площадь основания.

Расчет минимальной ширины ленточного фундамента производится путем деления необходимой площади основания на общую длину фундамента. Расчет сборного ленточного фундамента производится по такой же схеме.Ширина и глубина заложения, это два базовых параметра на основе которых строятся следующие расчеты. Кроме того на основании уже имеющихся данных можно произвести расчет осадки ленточного фундамента.

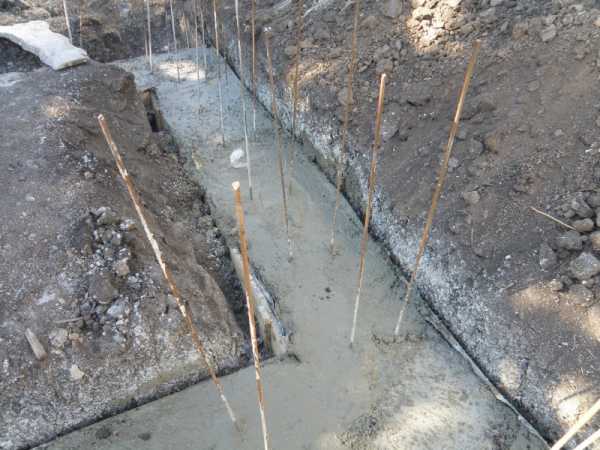

Расчет арматуры и выбор схемы армирования

Арматура является необходимой составной частью фундамента и служит для формирования единого каркаса будущего основания. Кроме того арматура помогает фундаменту справится с деформирующими нагрузками и не рассыпаться. Но для того чтобы армирующий пояс качественно выполнял возложенные на него задачи необходимо правильно рассчитать количество арматуры, еще диаметр, и грамотно выполнить армирование.

Количество арматуры необходимое для фундамента регламентируется строительными нормами и правилами (СНиП). Относительно ленточного фундамента применяется правило, что содержание продольной арматуры в должно составлять не менее 0,1 % от площади сечения фундамента. То есть этим устанавливается минимально необходимое соотношение суммарного сечения арматуры к площади сечения обустраиваемого основания.

Кроме диаметра самой арматуры устанавливаются требования и к количеству прутков. Правилами установлено, что при длине стенки более трех метров для адекватного восприятия и перераспределения нагрузок следует применять арматуру диаметром более 12 мм и применять схему армирования в два пояса по два прутка. Минимальный диаметр поперечного прутка для фундамента высотой более 800 мм должен быть не менее 8 мм.

[adsblock]

Расчет стоимости: что нужно знать?

Для того чтобы правильно рассчитать бюджет необходимый на возведение основания необходимо составить для себя перечень материалов и узнать их стоимость в вашем регионе. Расчет количества материалов для ленточного фундамента сначала ведется в натуральных показателях, а потом переводится в стоимостные. Что понадобиться для постройки:

Бетон, его можно сделать самостоятельно или заказать уже готовый.

Расчет прочности бетона для нашего фундамента производится исходя из характеристик грунта и веса здания, чем хуже несущая способность грунта и тяжелее дом, тем более высокой марки требуется бетон.Если бетон делаем своими руками то для него нам понадобиться цемент, песок и мелкий щебень. Для одной из самых популярных марок бетона м350 понадобиться: четыре части щебня, одна часть цемента и одна часть песка, при замесе используется 0,5 части воды. Расчет количества бетона необходимого на ленточный фундамент сделать не сложно нужно перемножить высоту фундамента, ширину и высоту.

    Арматура, цена на нее в основном устанавливается за тонну. Для пересчета длины арматуры соответствующего сечения в килограммы можно использовать таблицу приведенную ниже.

Таблица расчета веса стержневой арматуры (ГОСТ 5781-82)

Номер профиля (номинальный диаметр)Вес, кг/м.60,22280,395100,617120,888141,210161,580182,000202,470222,980253,850284,830326,310367,990409,8704512,4805015,410

Кроме того нужно помнить что арматура обычно идет длинными хлыстами, около 12 метров.

Для перевозки грузов такой длины требуется длинномерный транспорт, который стоит не дешево. Если здание небольшого размера, то сэкономить можно предварительно нарезав арматуру необходимой длины, такие заготовки можно уже вывезти на строй-площадку обычным грузовым транспортом. Услугу по нарезке металла по размерам заказчика предоставляю многие продавцы.

Мелкозаглубленные ленточные фундаменты могут применяться для большого спектра построек. Узнать особенности этих фундаментов можно из нашей статьи.Если вы собираетесь строить дом из пеноблоков то вам будет полезна эта статья. Из нее вы можете узнать о том какой фундамент выбрать для вашего будущего дома.

Кроме основных расходов на возведение фундамента не стоит забывать и о казалось дополнительных, но не менее дорогостоящих статьях:

    земляные работыопалубка для фундамента (доски или фанера)песок и гравий для обустройства подушки фундаментаматериалы для гидроизоляции и утепленияпривлечение спецтехники и рабочих

Как видно из нашей статьи произвести расчет ленточного фундамента под небольшой дом не так сложно и можно сделать самостоятельно, нужно лишь внимательно изучить методику и вооружиться необходимой справочной литературой.

Следует отметить, что пример расчета ленточного фундамента можно найти в любом проекте и уже подглядывая в него произвести свои расчеты.

Но если вы собираетесь строить большой каменный дом, не уверены в качестве грунта, то лучше обратиться за помощью к профессионалам, это поможет в итоге сберечь и деньги, и самое главное ваши нервы, ведь перестраивать, всегда сложнее, чем строить.

    Дата: 18-08-2015Просмотров: 1677Рейтинг: 36

Фундамент является основой для будущей постройки. От него зависит качество всего последующего строительства. Словом «фундамент» в строительстве именуется та часть здания, которая выдерживает нагрузку от постройки и передает ее на основание, которым в данной ситуации является почва.

Схема ленточного фундамента.

Большой популярностью сегодня пользуется ленточный тип фундаментов.

Его закладка в землю происходит по всему периметру постройки, с учетом всех стен и капитальных пристроек. Одной из разновидностей ленточного фундамента является сборный.

Чаще всего его используют при возведении малоэтажных конструкций.Провести расчет ленточного сборного фундаментаможет любой человек, знающий азы геометрии. Для его монтажа производятся специальные блоки, под которыми размещается фундаментная подушка. Эти блоки могут быть как полыми, так и заполненными.

Полые блоки изготовляются на производстве, как правило, из обыкновенного бетона, а заполненные — из бутобетона. Также в качестве материала для блоков используют железобетон. Если предвидится минимальная нагрузка на почву, то подушку под фундамент можно не использовать.

Преимуществами ленточного сборного фундамента являются простота монтажа и значительная экономия времени на строительство. Но есть также и недостатки: чрезмерная массивность и вероятность пропускания воды на стыках между блоками. Прочностные показатели этого типа основания на уровень ниже, чем у монолитного ленточного типа.

Подвиды сборного ленточного фундамента

Схема ленточного мелкозаглубленного фундамента.

Сборный ленточный фундаментможно условно разделить на заглубленный и мелкозаглубленный.

Заглубленный тип можно устраивать как с наличием фундаментной подушки, так и без нее. Его закладывают ниже уровня промерзания почвы. Блоки плотно укладываются и крепятся между собой цементным раствором.

Мелкозаглубленный ленточный фундамент носит такое название, потому что его закладка осуществляется выше точки замерзания грунта. Такую основу удобно использовать при строительстве небольших построек и при высоком залегании уровня грунтовых вод. Установка такая же, как и у заглубленного сборного фундамента.

Траншеи для заложения фундамента нужно выкапывать с учетом того, что дно должно быть достаточно прочным. По окончании следует в обязательном порядке проверить в траншеях общий уровень дна. Разница в результате не должна быть больше 5-10°С.

При возведении ленточного фундаментаможно использовать песчаную подушку. Впоследствии она даст хорошую равномерную усадку всей конструкции.

Но подушку необходимо хорошо утрамбовать, в противном случае она поспособствует плохой усадке основания. Поэтому, если вы собираетесь делать ленточный фундамент своими руками, не упустите этот момент. Фундамент после окончательной усадки должен находиться выше уровня почвы на 30 см минимум.

Вернуться к оглавлению

Схема устройства ленточного сборного фундамента.

Чтобы правильно определить глубину промерзания грунта, требуется учесть влажность почвы, минимальную температуру и толщину снежного слоя. В среднем принято в качестве глубины основания выбирать 1,5 м.

Чтобы правильно провести расчет ленточного фундамента, необходимо заблаговременно уточнить и подготовить следующие данные: ширина будущих стен, высота заливки основы, общий периметр и площадь всего будущего помещения. Наличие этих данных требуется для вычисления объема, по которому считается количество блоков для возведения сборного ленточного фундамента.

Формула определения объема:

V = PLH,

Где V — объем, P — периметр будущего строения, L — ширина стен, H — высота заливки основания.

При строительстве сборного ленточного фундамента его части дополнительно не крепятся между собой арматурой. С этой целью можно использовать сетку для укладки с диаметром прутьев 3-5 мм.

Вернуться к оглавлению

Монтаж ленточно-сборного фундамента.

Возведение сборного ленточного основания представляет собой поэтапную выкладку блоков в вырытую траншею. При выкладывании блоков самыми неудобными местами оказываются стыки между межкомнатными и наружными стенами. Из-за этих неудобств часто приходится подгонять блоки под размер для обеспечения перевязки всего ленточного фундамента.

Блоки необходимо укладывать при помощи подъемного крана, что со своей стороны также может вызвать неудобства. При большой площади строящихся объектов может не хватить вылета стрелы подъемного крана для укладки блоков межкомнатных стен. Потому следует заранее продумать все возможные неудобства и способы их устранения.

Зачастую при возведении построек с большой площадью используют несколько измененную схему установки сборного ленточного фундамента.

Вернуться к оглавлению

Для построек с большой площадью выкапывание траншей нужно выполнять постепенно, для того чтобы подъемный кран мог свободно проехать и нормально положить блоки. Перед внедрением такой схемы работ заранее позаботьтесь о качественной разметке.

Схема расчета монолитного ленточного фундамента.

Фундаментные блокиподнимаются при помощи специальных стропил.

Поднятые краном блоки опускают на 20-30 см дальше от места установки, аккуратно разворачивают до необходимого положения и опускают в траншею. При этом не забывайте проводить контроль маячков для последующей точной укладки. При помощи отвеса проверяется устойчивость и четкость маячных блоков.

Во время установки блоков ленточного фундамента необходимо регулярно проверять горизонтальность их правильного монтажа при помощи уровня. Если обнаружена неточность, необходимо ее исправить и заново провести укладку блока. Незначительные отклонения в процессе монтажа устраняют путем перемещения фундаментного блока посредством лома.

Отсоединять стропы можно только после проведения контрольной проверки. Позже отрезают монтажные петли блоков ленточного фундамента в уровень с поверхностью для последующей ровной укладки блоков.

В ходе установки продольные и поперечные швы сборного фундамента заделывают с помощью бетонной смеси; при этом используют обыкновенную опалубку из пары досок, крепя их как распорки.

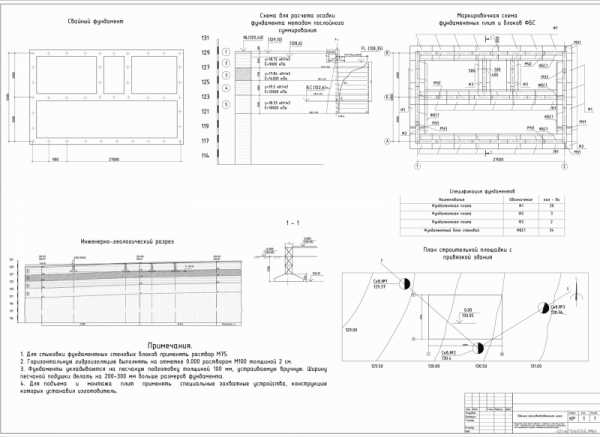

Схема расчета сборного ленточного фундамента.

Горизонтальные швы ленточного сборного основания заполняются ровным слоем. Категорически запрещается подкладывать под блоки щебенку, осколки кирпичей или другие различные предметы. Вертикальные швы тоже нужно утрамбовывать с помощью раствора.

Ориентировочная толщина швов должна составлять приблизительно 2-3 см.

Когда укладка и выравнивание блоков ленточного фундамента окончена, к ним нужно подсыпать и утрамбовать землю, которую потом поливают водой. Это нужно делать крайне осторожно во избежание сдвига фундаментных частей. Прежде чем приступать к возведению стен помещения, поверхность блоков необходимо выровнять по маякам — это значительно облегчит дальнейшие строительные работы.

Если в блоках ленточного фундамента содержится бутобетон, то обратите внимание на плотность и четкость стыковки бутовых камней. Сборный ленточный фундамент из бутобетонных блоков будет стоить дороже обычного, поскольку камням необходима точная подгонка. В этом случае способ кладки заключается в поочередности каменных слоев, их качественном уплотнении и заполнении бетоном (смешанным с гравием или щебнем) стыков.

Вернуться к оглавлению

Гидроизоляция необходима для защиты какой-то части постройки или здания целиком от нежелательного воздействия влаги. В гидроизоляционной защите нуждаются пол, стены, фундамент, все санузлы, крыша и др.

Когда полностью высохнет бетонный раствор между швами ленточного фундамента, их требуется покрыть битумной мастикой или расплавленной смолой в два слоя.

После этого мастикой покрывается вся внешняя поверхность фундаментных частей и проводится установка одного-двух слоев рубероида. Сами по себе железобетонные блоки не пропускают влагу и довольно редко сыреют. Главная проблема кроется именно в швах, поэтому при строительстве сборного ленточного фундамента можно устраивать гидроизоляцию только швов между блоками.

Источники:

  • myremdom.ru
  • myremdom.ru
  • nashdom.online
  • moifundament.ru

blog-potolok.ru

90 фото правильного определения необходимого материала

С расчетов начинаются непосредственно строительные работы. Чтобы рассчитать фундамент для одно- или двухэтажного дома, помощь квалифицированных специалистов, возможно, не понадобится. Однако при сложных вариантах расчета, к примеру, трехэтажной виллы на склоне холма на свайном фундаменте, лучше не экономить на специалисте.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Выбор типа фундамента

Перед тем, как начать расчеты, необходимо выбрать тип используемого фундамента соответственно обстоятельствам:


Ленточный фундамент – самый универсальный тип, поскольку является надежным и долговечным, подходит для зданий любой высотности, в здании можно обустроить подвал. Минусом является большой расход материалов и громоздкость конструкции. Представляет собой заглубленную в землю ленту из армированного бетона, вылитую на подушке из песка и щебня.


Столбчатый фундамент – представляет собой заглубленные в землю на определенном расстоянии друг от друга бетонные столбы, соединенные балками. Подходит для возведения малоэтажных (1-2 этажа) домов из бруса, из сип-панелей, или срубов. Данный вид фундамента подойдет для почв, где нет резких температурных колебаний.


Плиточный – требует предварительного заглубления грунта, а неровности почвы под ним выравниваются подсыпкой песка, щебня или бетона.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Плита для фундамента предварительно армируется. Применяется для строительства массивных 2-3-х этажных зданий. Самый затратный вариант относительно других видов.

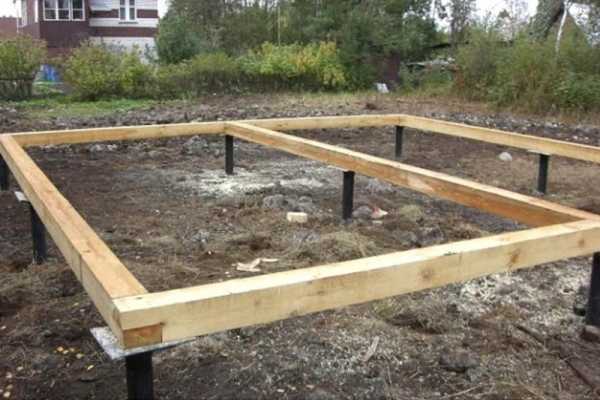

Свайный – состоит из соединенных балками и железобетонными плитами свай. Применяется в условиях зыбких почв, для строительства легких многоэтажных зданий. Монтаж свай требует применения множества строительной техники и обходится недешево.


Нюансы расчета

Расчет заложения фундамента производят, учитывая такие нюансы:

  • глубину залегания грунтовых вод;
  • глубину промерзания грунта в данном регионе согласно таблицам;
  • рельеф местности и состояние грунта;
  • наличие или отсутствие подвала;
  • наличие подземных коммуникаций – кабелей, трубопроводов рядом с местом строительства.

Расчет нагрузки на фундамент

В качестве примера для расчета будет рассмотрено одноэтажное здание 6X8 метров с высотой потолков 3 метра, длина простенков в доме составляет 10 метров, а толщина 0,1 м. Нагрузка на фундамент рассчитывается следующим образом. Длина стен равна:

L=6+8+6+8+10=38

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

После этого вычисляется объем стен, в данном случае считается, что они все толщины 10 см:

V=L*H*T V=38*3*0.1=11.4 м3.

Из таблиц берется коэффициент плотности материала P, из которого выполнены стены, и масса стен обсчитывается по формуле:

M=V*P.


Вес перекрытий и кровли высчитывается при помощи таблиц, умножая их предварительно высчитанную площадь на удельный вес материала, из которого они состоят.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

При расчете нагрузки на фундамент производится учет снеговой и ветровой нагрузки, а также находящихся в здании людей и предметов интерьера.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет нагрузки на грунт

Производится данный обсчет, чтобы выяснить, не является ли здание слишком тяжелым для данного типа грунта. Нагрузка на грунт складывается из масс фундамента и здания. Масса фундамента вычисляется умножением объема на удельную плотность.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

При этом у почвы согласно таблицам есть допустимая максимальная нагрузка на м2. Высчитывается нагрузка путем деления массы здания вместе с фундаментом на общую площадь подошвы основания.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Нагрузку на грунт можно уменьшить следующими способами:

  • Сделать ленту в основании трапециевидной с расширением книзу.
  • При использовании столбчатого основания сделать большее число и габариты столбов.

Расчет количества арматуры для ленточного фундамента

Для ленточных фундаментов применяют два армирующих пояса и арматуру толщиной до 12 мм. При наборе каркаса следует помнить, что вертикальные и поперечные прутья подвергаются меньшей нагрузке, чем продольные.


В качестве вертикальных и поперечных прутьев подойдет катанка, а для горизонтальных применяют рифленую арматуру. Ставятся продольные пруты не реже чем через 40 см, но не менее двух прутков.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Высчитывается необходимое количество рифленой арматуры, перемножая длину ленты на количество рядов прутьев. Поперечные прутки ставятся через каждые 50 см, отступив по 5 см от стенок основания.


Длина катаной арматуры считается по количеству поперечных прутков, умноженных на длину поперечного прутка, и количеству вертикальных прутков, умноженных на длину вертикального прутка. Конструкция собирается при помощи вязальной проволоки, ее количество обсчитывается из расчета около 30 см проволоки на одну скрутку.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет бетона на фундамент производится так – количество использованного бетона равняется объему фундамента. Метод расчета объема фундамента – вычисляется площадь геометрической фигуры, которую он собой представляет (в данном случае произведение длины ленты на ее ширину). Площадь затем умножается на высоту заливки бетона.

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

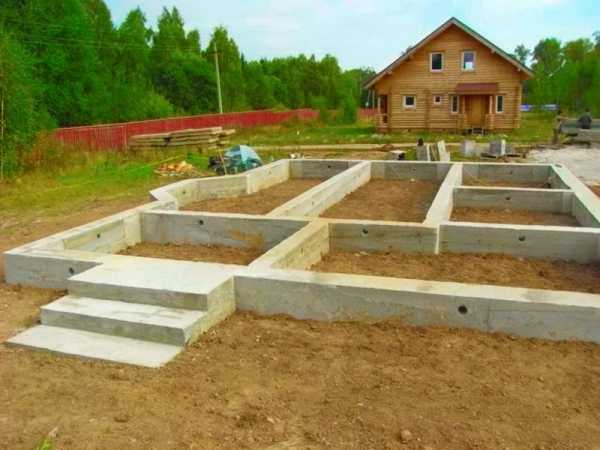

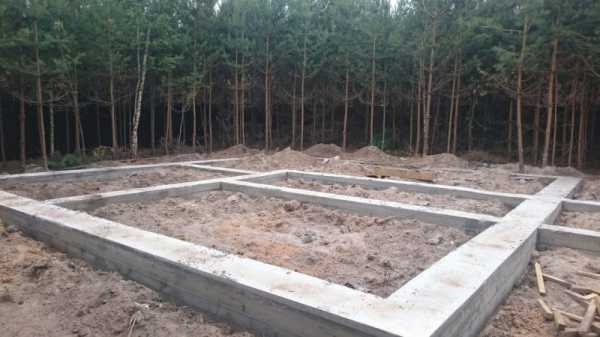

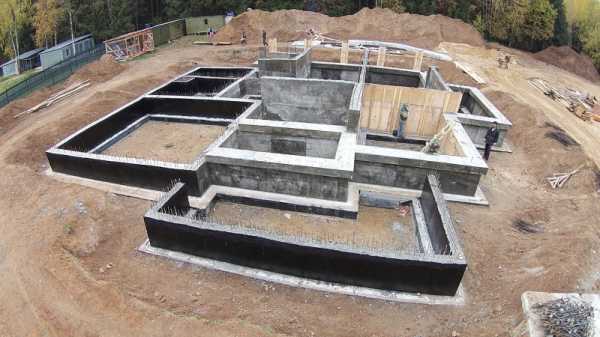

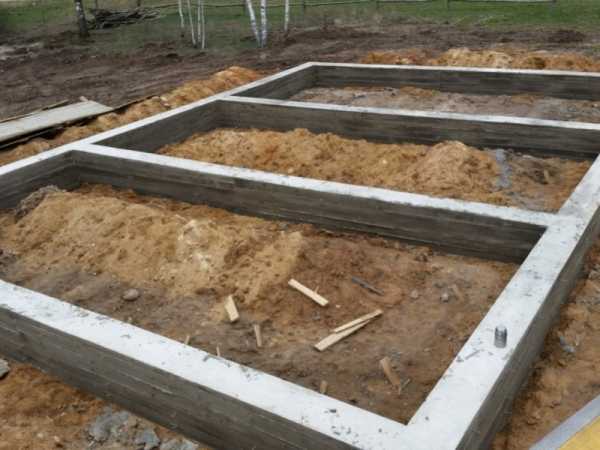

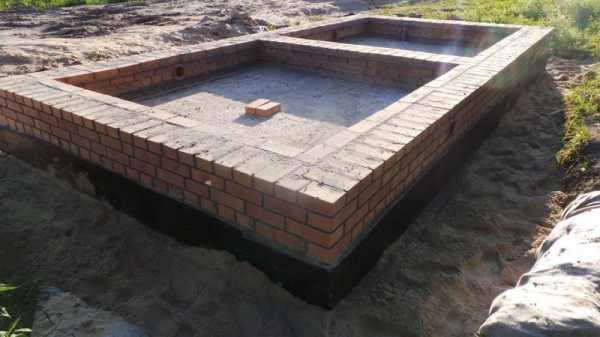

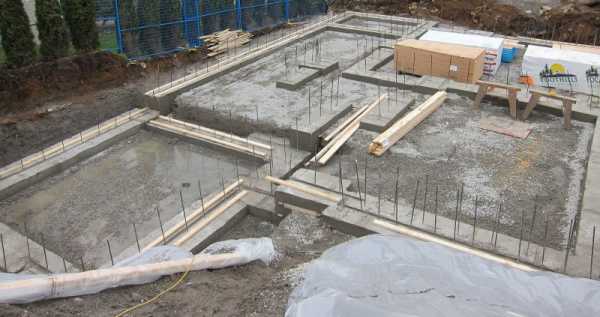

Фото советы по расчету фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Расчет монолитного ленточного фундамента пример – Пример расчета монолитного ленточного фундамента

Также рекомендуем посетить:

mojdominfo.ru

Примеры расчета фундаментов

Расчёт фундаментов может быть выполнен с различной целью. Примеры расчёта фундаментов приводятся для того, чтобы показать, как правильно рассчитать ширину фундамента, как правильно рассчитать давление и так далее.

Монолитный ленточный фундамент

Каждый тип фундамента имеет свой расчёт, однако все они проводятся по одной технологии. Если говорить о расчёте на несущую способность, то методика расчёта такова:

  • Нахождение коэффициента сопротивления грунта;
  • Нахождение общей массы постройки;
  • Нахождение давления, которое оказывается постройкой на грунт;
  • Сравнение давления и несущей способности грунта, и при необходимости внесение корректировок в параметры фундамента.

Расчёт ленточного фундамента

Для того чтобы рассчитать ленточный фундамент, потребуются исходные данные, зададим их:

  • Пусть возводится прямоугольное здание, которое внутри не имеет стен;
  • Длина стены большей равна 6 метров;
  • Длина меньшей стены равна 3,5 метра;
  • Высота здания равна 4 метра.

Кроме того:

  • Фундамент ленточный с шириной ленты 30 сантиметров. Высота фундамента равна 1 метру. Весь фундамент монолитный бетонный;
  • Стены строятся из блока, который кладётся на ребро;
  • Пол будет деревянным. На его устройство потребовалось 13 брусов, сечением 150 на 150 миллиметров. Обрёшётка устраивается досками в один слой. Доски имеют толщину 30 миллиметров. Наверх досок кладётся фанера, толщина которой равна 1 сантиметру;
  • Перекрытие делается деревянным. На его устройство потребовалось 13 балок сечением 150 на 150 миллиметров. Обрешётка выполнена из тех же досок снизу и сверху;
  • Крыша покрыта шифером, всего 60 листов по 26 килограмм. Каркас изготовлен из деревянных брусов сечением 150 на 100 миллиметров, длиной 4 метра. Всего израсходовано 26 брусов. Обрешётка выполнена через одну доску. Доски толщиной 2 сантиметра. Крыша двухскатная.

Расчёт фундамента

Фундамент под сруб тоже требует тщательного расчета

Сначала необходимо определить тип грунта. Есть несколько способов определения типа грунта самостоятельно.

Однако такой метод не даёт точного результата, поэтому не стоит заниматься самодеятельностью, потому что неточные данные – это неточный расчет. Точные данные можно получить в геологической службе. Допустим, установили, что коэффициент сопротивления грунта равен 2.

Тогда приступаем ко второму этапу — расчёту массы здания. Кстати, именно этот расчет будет являться основным, поэтому к нему такое внимание.

Сначала определим массу

Для этого определим объём фундамента. Объём прямоугольной фигуры находится, как длина, умноженная на ширину и высоту, тогда:

1*0,3*19=5,7 кубического метра. Цифра 19 показывает длину фундамента, то есть периметр стен, который рассчитать не сложно.

Теперь поскольку сказано, что фундамент бетонный, для нахождения его массы следует объём умножить на среднюю плотность бетона, то есть на 2500 килограмм на метр кубический, тогда получим:

5,7*2500 = 14250 килограмм.

Многих загородных застройщиков будет волновать вопрос, а если фундамент дома возводится из других строительных материалов, то, как производить его расчет, то есть, где взять показатели плотности данных материалов? Это совсем не сложно, показатели плотности можно найти в справочниках по строительным материалам, где указаны все физико-технические коэффициенты.

Теперь найдём массу пола. Сказано, что он сделан из лаг и досок. Значит, сначала найдём массу всех лаг, а потом массу всех досок, можно и всё вместе, то есть сначала найти общий объём древесины, а потом общий вес. Будем находить вес по отдельности.

Масса лаг равна объёму, умноженному на плотность древесины, которую примем равной 800 килограммам на метр кубический, что равно плотности сосны. Итак, объём вычисляется, как длина, умноженная на ширину и высоту. Сечение лаги равно 0,15*0,15 метра. Длина равна ширине здания, то есть 3,5 метрам, тогда:

0,15*0,15*3,5*13=1,023 кубического метра объём всех лаг.

Тогда их масса равна:

1,023*800=820 килограмм.

Теперь необходимо рассчитать массу обрешетки. Сначала найдём объём древесины, который равен площади покрытия, умноженной на толщину доски. Площадь покрытия равна внутренней площади здания, то есть имеем объём:

6*3,5*0,03=0,66 кубического метра.

Тогда масса равна:

0,66*800=528 килограмм.

Теперь найдём массу фанеры. Стандартный размер одного листа равен 1,5*1,5 метра. Он весит порядка 16 килограмм. Тогда можно сделать вывод, что один лист фанеры покрывает площадь в 2,25 квадратных метра и весит 16 килограмм. Для определения общей массы фанеры найдём, сколько листов поместится на всю площадь пола:

Столбчатый фундамент

6*3,5/2,25=9,3 листа.

Тогда их масса равна:

9,3*16=150 килограмм.

Тогда общая масса пола равна:

150+528+820=1500 килограмм.

На следующем этапе определим массу стен. Стандартный блок имеет размеры:

  • Длина 0,6 метра;
  • Ширина 0,3 метра;
  • Высота 0,2 метра.

Сказано, что блок ложится на ребро, то есть его площадь образуют две стороны, которые равны 0,6 и 0,3 метрам. Тогда найдём площадь одного блока:

0,6*0,3=0,18 квадратного метра.

Теперь найдём общую площадь стен, как всю длину всех четырёх стен, то есть периметр, умноженный на высоту:

19*4=76 метров квадратных.

Теперь проводим расчет необходимого для этих стен количества блоков, как вся площадь стен, разделённая на площадь одного блока:

76/0,18=422 блока.

Вес одного блока равен примерно 30 килограммам, тогда вес стен равен:

422*30=12700 килограмм. К этому весу можно добавить массу цемента, на который кладутся блоки. Однако мы этого делать не будем, чтобы потом не вычитать массу всех ниш, то есть дверей и окон, из общей массы стен – будем считать, что эти две величины взаимно вычитаются.

Следующим шагом требуется произвести расчет массы перекрытия.

Оно так же, как и пол состоит из лаг и обрешётки. На этот раз для наглядности вычислим массу по общему объёму. Сначала найдём объём лаг:

 0,15*0,15*13=1,023 кубического метра.

Объём первого слоя досок равен:

6*3,5*0,3=6,3 кубического метра.

Следовательно объём досок второго слоя такой же. Тогда можно посчитать общий объём:

6,3+6,3+1,023=13,623 кубического метра.

Тогда масса всего перекрытия равна:

13,623*800=10898,4, то есть приблизительно 11000 килограмм.

Дальше осталось произвести расчет только массы крыши, которая состоит из каркаса и шифера. Рассчитаем объём древесины, который нужен для устройства каркаса. Сказано, что использовалось 26 брусов сечением 150*100 и длиной 4 метра, тогда их общий объём равен:

0,15*0,1*4*26=1,56 кубического метра.

Теперь вычислим объём обрешётки. Для начала необходимо вычислить площадь покрытия. Она равна площади, образованной стропилами, то есть:

4*6=24 квадратных метров.

Так как крыша двухскатная, то таких площадей две, то есть их общая площадь равна 48 квадратным метрам. Но поскольку обрешётка выполняется через одну доску, то ими покроется ровно половина всей площади, то есть всего 24 квадратных метров.

Теперь можем произвести расчет объёма досок, затраченных на обрешётку:

24*0,02=0,48 кубического метра.

Тогда масса деревянного каркаса равна:

(0,48+1,56)*800=1632 килограмма.

Теперь вычислим массу шифера:

60*26=1560 килограмм.

Тогда общая масса крыши равна:

1560+1632=3192 килограмма.

Общая масса постройки равна:

14250+1500+12700+11000=41292 килограмма.

Площадь опоры

Следующим этапом следует вычислить площадь опоры фундамента, как длина всей ленты, умноженная на ширину:

1900*30=57000 сантиметров квадратных.

Давление на грунт

Теперь вычислим давление, которое дом оказывает на грунт, то есть, определяем нагрузки дома. Для этого нужно разделить массу дома на площадь опоры:

41292/57000=0,72.

Такое получилось давление на сантиметр квадратный грунта. По условию несущая способность грунта была равна 2, что в значительной мере больше чем 0,72. Это означает, то фундамент не требует больше никаких корректировок. То есть такой фундамент можно использовать конкретно для строительства этого дома, и он выдержит предполагаемые нагрузки.

Примеры расчета столбчатого фундаментов ничем не будут отличаться от расчёта ленточного фундамента, только нахождением общей площади опоры. Она будет находиться для одного столба, а потом умножаться на количество столбов.Правда, нагрузки столбчатого фундамента на грунт намного превышают нагрузки ленточного фундамента, по той простой причине, что площадь столбов меньше.

Взаимосвязь нагрузок и такого элемента дома, как фундамент, прямо пропорциональная. Чем выше нагрузки, тем больше фундамент.

yegorka.com
