Расчет монолитного ленточного фундамента ленточного: Калькулятор ленточного фундамента Лента-Онлайн 1.0

Содержание

Онлайн калькулятор | Расчет фундамента

Монолитный фундамент ленточного типа имеет беспрерывный контур и строится на природном или местно уплотненном основании. Постройка в обязательном порядке привязывается к инженерно-геологическому разрезу, чтобы нагрузка равномерно распределялась по периметру. Это минимизирует возможность разрушения и деформации.

Рассчитать стоимость фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2020 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Чтобы обеспечить жесткость и прочность основания здания необходимо учитывать особенности рельефа, уровень грунтовых вод и состав слоев почвы. Инженеры компании «Зеленый остров» оценивают морозную пучинистость грунтов на месте строительства и определяют оптимальное заглубление подошвы фундамента.

Также характеристики проекта зависят от наличия в будущем доме функционального подвала. Согласно нормативам СП и СНиП проекты под строительство фундаментов в СПб и области разрабатываются с глубиной заложения:

  • — 0,5-1 м для пучинистых грунтов
  • — до 1,5 м для слабопучинистых грунтов

В Ленинградской области распространены глинистые, неоднородные по глубине и простиранию почвы. Они требуют предварительного локального уплотнения, но глубина заложения подошвы остается в пределах 0,5-1 м. При необходимости в проект включают подходящие методы водоотвода, которые обезопасят в случае изменения уровня грунтовых вод или капиллярной зоны, образования верховодки.

На начальном этапе строительства специалисты компании «Зеленый остров» осуществляют разработку котлована, согласно проекту. Для территорий с просадочными и набухающими грунтами проводится комплекс работ по отводу поверхностных вод.

Фундамент закладывается в траншеях шириной 0,8-1,5 м, процесс включает:

  • — установку опалубки и арматурных каркасов
  • — заливку бетона (производится слоями)
  • — снятие опалубки
  • — вертикальную и горизонтальную гидроизоляцию
  • — засыпку наружных пазух и уплотнение грунта

Ленточный монолитный фундамент подходит для построек разного назначения, в том числе и для каркасно-щитовых. Его можно усилить жесткими арматурными поясами. Это дополнение целесообразно применять для зданий с несущими стенами из ячеистых блоков или кирпичной кладки. Без усиления закладывают фундамент ленточного типа под бани из дерева или клееного бруса.

Строители «Зеленого острова» строго придерживаются проекта и возводят качественные и надежные фундаменты согласно нормам пожарной безопасности, требованиям ППР, правилам техники безопасности.

Звоните или оставляйте заявку он-лайн и наши специалисты помогут заложить прочное основание любой постройки.

Как производить расчёт ленточного фундамента

Прежде чем сооружать любой дом или здание, нужно заложить фундамент. А его закладке предшествует точный расчёт. От того, насколько точно рассчитан фундамент, зависят и затраты на его монтаж и, самое главное, прочность конструкции в итоге. По этой причине важно всё рассчитать на первом этапе. Обращаясь в нашу компанию, вы можете быть уверены, что не только получите качественный результат, но и сэкономите.

Хотя фундамент – это первое, что нужно возвести в рамках строительства, но расчет ленточного фундамента осуществляется после того, как были рассчитаны все другие составляющие здания. Для этого есть несколько оснований.
Расчёт фундамента нужно производить под здание конкретной площади и конфигурации. Знание площади и периметра необходимо, чтобы приступить к планированию укладки фундамента.

Большую роль играет материал, из которого будет построено здание. Если материал плотный и тяжёлый, например кирпич или шлакоблоки, то нагрузка на грунт весьма большая. В этом случае желательно использовать такие типы фундамента, которые способны выдерживать значительную нагрузку. Ленточный фундамент – один из ярких примеров конструкций, умеющих держать на себе большой вес.

Если планируется сделать подвал, погреб или подземный гараж, то фундамент должен залегать ещё глубже. Выбранная глубина подвального помещения увеличит глубину залегания фундамента на равную величину.

В обязательном порядке проводится анализ грунта, на котором будет держаться здание. Если грунт плотный либо вес здания небольшой, можно использовать мелкозаглубленный фундамент (с небольшой глубиной залегания). В противном случае придётся монтировать глубокозаглубленный фундамент, чтобы он опирался на плотные слои грунта, способные держать на себе здание.

Особенности ленточного фундамента

Такой фундамент представляет собой сплошную монолитную железобетонную полосу. Сегодня наиболее востребована такая технология, как сплошной ленточный фундамент, или монолитный.

Для его монтажа копается траншея, после необходимой тепло- и гидроизоляции в неё устанавливается металлическая арматура, после чего происходит заливка бетоном. Дорогостоящий, но очень надёжный способ.

Ленточный фундамент широко используется в частном строительстве, потому что не требует слишком больших затрат и использования специализированной техники. В основном это относится к технологии сборного фундамента, потому как заливку бетоном в идеале должны проводить специалисты. Только в этом случае можно быть уверенным, что нужный результат будет достигнут, а дом впоследствии не покосится, не осядет, не потребует экстренного ремонта.

Ошибки при монтаже ленточного фундамента

Чтобы не возникло проблем при строительстве и эксплуатации дома, расскажем, каких ошибок лучше не делать при расчёте и монтаже фундамента.

  • Выбор длины и ширины железобетонной ленты без предварительного точного расчёта. Это может привести к недостаточной прочности фундамента.
  • Заливка бетоном траншеи без теплоизоляции и гидроизоляции. Уменьшает срок эксплуатации дома, приводит к проблемам в зимнее время.
  • Неумелая закладка коммуникаций в бетонную ленту так же нежелательна, как и отсутствие такой закладки. Подобные операции должны выполнять специалисты.

Обращаясь к нам, вы исключаете любые проблемы и задержки при укладке ленточного фундамента. Мы сделаем всё не только качественно, но и быстро!

Онлайн калькулятор бетона для ленточного фундамента. Завод «ЭКОБЕТОН» Вологда.

Онлайн калькулятор монолитного ленточного фундамента

Используется для вычисления всех необходимых параметров, которые нужно знать при планировании фундаментных работ; в том числе ответа на вопрос — сколько бетона Вам потребуется.

Чтобы определиться с тем, какой фундамент лучше всего подойдет к конкретному объекту, может потребоваться консультация профессионалов. Вы можете связаться с нами по телефонам, указанным на сайте, чтобы получить высококлассную консультацию по всем интересующим вас вопросам, связанным со выбором марки и расчетом объема бетона для вашего проекта.



Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003.



Ленточный фундамент является монолитной железобетонной полосой, замкнутой по периметру. Она пролегает под стенами здания и распределяет его массу по всей своей длине. Такой фундамент препятствует деформации постройки в связи с выпучиванием или просадкой участков грунта. Самые большие нагрузки приходятся на углы конструкции. Ленточный тип наиболее популярен при возведении небольших домов, вследствие невысокой стоимости и подходящих характеристик.

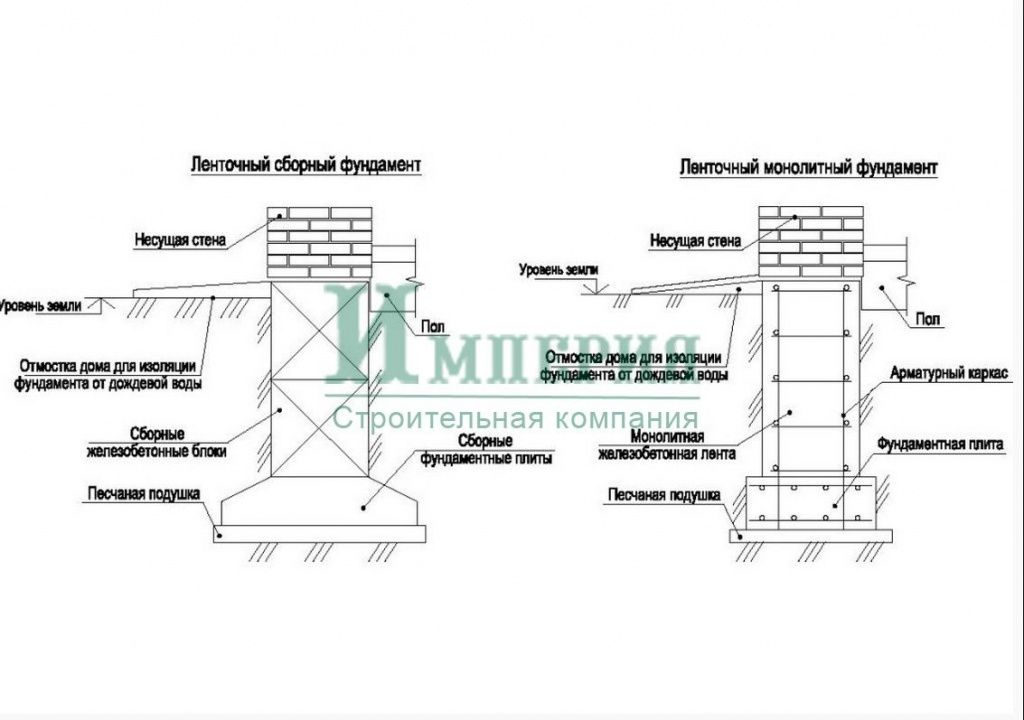

Различают монолитный и сборный ленточные фундаменты. Также они делятся на мелко- и глубокозаглубленные. То, какой фундамент оптимально подойдет для каждого здания, зависит от качеств грунта, размера здания (прогнозируемой нагрузки) и множества иных факторов, которые тщательно изучаются на этапах подготовки к строительным работам. Благодаря этому ленточный фундамент будет оптимальным выбором в большинстве случаев, особенно если в доме планируется устройство цокольного этажа или подвала.

К проектированию фундамента следует подойти с ответственностью, ведь в случае ошибок на этапе разработки проекта, возможна деформация подвала, которая может иметь плачевные последствия для всего здания. Исправление проблем с фундаментом крайне затратно и может оказаться технически невыполнимо.

Фундамент ленточный мелкозаглубленный, стоимость и расчет ленточного фундамента под дом, сруб, баню. Монолитный ленточный фундамент, армированный, заливка, опалубка

Фундамент – это несущая часть здания или архитектурного сооружения, которая воспринимает на себя нагрузки от вышележащих конструкций и распределяет их по основанию.

Одним из наиболее распространенных типов фундаментов является ленточный мелкозаглубленный, который идеально подходит для строительства «легких» деревянных домов из бруса или бревна на не пучинистых и малоподвижных грунтах.

Излишне говорить, что от правильности расчета фундамента и качества выполнения работ по его закладке зависят такие важнейшие характеристики как надежность, устойчивость и долговечность дома. Соответственно, к выбору и определению параметров ленточного мелкозаглубленного фундамента (глубина залегания, ширина ленты, плотность армирования и пр.) необходимо отнестись с максимальной ответственностью.

Сегодня в эпоху информационного бума не составляет труда найти любую информацию по строительству ленточных фундаментов со всеми тонкостями и нюансами их возведения. Проблема в том, что каждый конкретный случай требует индивидуального подхода. Есть общие нормы и правила устройства фундаментов, но не существует универсального «рецепта», благодаря которому потенциальный застройщик, будучи малоискушенным в строительных вопросах, смог бы самостоятельно возвести надежный фундамент для своего будущего дома.

Что такое ленточный мелкозаглубленный фундамент?

Монолитный ленточный мелкозаглубленный фундамент – это бетонная лента, армированная арматурой, которая проходит по периметру будущего сооружения, а также под всеми внутренними несущими перекрытиями. Ширина ленты и глубина ее закладки в почву определяются несущей способностью грунта и расчетным весом вышележащих конструкций. Мелкозаглубленный ленточный фундамент закладывается выше уровня промерзания почвы.

Ленточный мелкозаглубленный фундамент является наиболее распространенным типом фундаментов. При высоких эксплуатационных свойствах он характеризуется относительно низкой трудоемкостью при устройстве и умеренной стоимостью.

Наша помощь в строительстве Вашего будущего дома

Итак, среднестатистический застройщик, не будучи профессиональным опытным строителем, просто не в состоянии учесть все тонкости устройства фундамента. Поэтому единственно верным решением будет обратиться в специализированную компанию, которая поможет залить ленточный фундамент в соответствии с регламентированными нормами и правилами, а также с поправкой на индивидуальные особенности грунта и проекта дома.

Наша компания специализируется на профессиональном малоэтажном строительстве. В перечень наших услуг также входит и устройство различных типов фундаментов, в том числе и монолитных ленточных мелкозаглубленных.

Перечень наших работ по устройству ленточного фундамента:

  1. Выезд на участок, определение несущей способности грунта, наличия и глубины залегания грунтовых вод, глубины промерзания почвы.
  2. Проектирование фундамента на основании проведенного геодезийного анализа и проекта будущего дома. Результатом проектирования являются чертежи ленточного мелкозаглубленного фундамента (с определением ширины бетонной ленты, глубины ее закладки в почву, плотности армировки, марки бетона и пр.) и сметная ведомость материалов.
  3. Заключение официального двухстороннего договора на строительство фундамента с определением зон ответственности обеих сторон.
  4. Выезд строительной бригады на место застройки. Доставка материалов и всего необходимого оборудования. Организацию строительства мы полностью берем на себя, вплоть до проведения временных коммуникаций и обустройства строительных бытовок.
  5. Разметка фундаментного поля. Устройство траншей. Закладка песчано-гравийной подушки.
  6. Установка профессиональной строительной опалубки (с учетом продухов и прокладки штатных инженерно-технических коммуникаций).
  7. Армировка в соответствии с разработанным проектом фундамента.
  8. Заливка бетона.
  9. По желанию заказчика возможно изготовление отмостки и облицовка ленточного мелкозаглубленного фундамента.
  10. Сдача фундамента заказчику под дальнейшее строительство.

Мы производим полный перечень работ по устройству ленточных мелкозаглубленных фундаментов «под ключ» в минимальные сроки с установкой самых высоких гарантий качества. Ваш дом, возведенный на нашем фундаменте, станет самой настоящей крепостью, которая прослужит многие десятки лет.

Калькулятор ленточного фундамента, расчет стоимости

Принятые условия:

  • Экспериментальный вариант расчета для возможности оценить примерный объем инвестиций, не является офертой;
  • Принимается, что в стоимость расчета по калькулятору фундамента не входит стоимость по геологическим изысканиям, подготовке основания фундамента, мероприятия по утеплению фундамента;
  • В стоимость включены материалы с доставкой до 100 км от КАД;



Основой любого загородного дома является фундамент, от качества которого зависит срок эксплуатации строения. Современные технологии строительства во многом облегчили процесс возведения зданий, а калькулятор ленточного фундамента позволяет быстро рассчитать стоимость на его возведение.

Принцип работы

Ленточный фундамент – это полоса из железобетона, которая размещается под дом, точнее под его несущими стенами и равномерно распределяет нагрузки от дома и силы пучения от грунта по всему его периметру, тем самым сохраняя целостность стен и стабильность основания. Благодаря этому получается исключить проседание объекта, а также эффективно противодействовать силам морозного пучения земли. Устройство ленточного фундамента подразумевает вязку арматурного каркаса и проведение его заливки бетонной смесью, что позволяет добиться единства и неразрывности, т.е. монолитности.

Проводя расчет ленточного фундамента, онлайн-калькулятор позволяет узнать примерную стоимость услуги. Для этого вам понадобятся следующие данные:

  • Длина фундамента в метрах;
  • Ширина ленты в миллиметрах;
  • Высота ленты фундамента в миллиметрах;
  • Диаметр арматуры и количество веток армирования.



Корректно введя все вышеперечисленные данные, вы можете рассчитать ориентировочную стоимость заливки фундамента под все сооружение и за метр погонный. Полученная цифра приблизительна, но она позволяет заранее определиться с тем, какова стоимость этого строительного этапа.

Что стоит понимать, пользуясь калькулятором?

В первую очередь, необходимо знать, что строительный калькулятор – это инструмент, который позволяет определить стоимость работы и не является офертой. Во-вторых, калькулятор не учитывает особенности участка. В-третьих, в стоимость, определяемую онлайн-калькулятором, включены необходимые материалы с доставкой не более, чем 100 км от КАД.

Строительные калькуляторы, которые представлены на нашем сайте, регулярно совершенствуются, чтобы наши клиенты получали объективные данные и расчеты, имели возможность экономить определить объем  денежных средств.

В любом случае, возведение фундамента – это технически сложный и трудоемкий процесс. Управление им стоит доверить квалифицированным специалистам. Мы — группа строительных компаний «Оптима-Синергидом» приглашаем Вас построить качественный и надежный фундамент. Профессионалы с большим практическим опытом в сжатые оптимальные сроки выполнят этап устройства основания дома. Мы предоставляем лучшие справедливые цены в СПб на строительство энрегоэффективных домов и загородных коттеджей.

устройство, как сделать армирование и усиление?

Как правило, ленточный монолитный фундамент железобетонный устраивают для зданий из тяжелых материалов – камня, бетона, кирпича, самана. К достоинствам этого типа фундамента можно отнести его надежность и прочность, но его устройство требует большого количества материалов и трудозатрат.

Такой фундамент может принимать форму коробки или сплошной плиты по периметру сооружения.

При расчете ширины и глубины заложения фундамента учитывается множество параметров:

  • характеристики грунта,
  • прогнозируемая нагрузка,
  • уровень расположения грунтовых вод.

Монолитный ленточный фундамент

: основные этапы проектирования

Перед началом строительства фундамента необходимо определиться с глубиной его залегания. Эта величина определяется для каждого конкретного участка. Бурение шурфа на глубину 2,5 метра дает возможность узнать состав грунта, его качество, уровень расположения грунтовых вод, глубину промерзания.

Основным фактором является пучинистость грунта. На непучинистых грунтах устройство ленточного монолитного фундамента может производиться на любой глубине, превышающей 500 мм.

На пучинистых грунтах определить требуемую глубину заложения фундамента сложнее, поскольку следует учитывать ряд дополнительных факторов:

  • При залегании грунтовых вод более 2 м норма расположения фундамента приравнивается к норме для непучинистых грунтов.
  • Если воды залегают выше двух метров, то толщина фундамента должна быть равна величине равной трем четвертям глубины промерзания, но не менее чем на 700 мм.
  • Если подземные воды расположены выше этой отметки (3/4 глубины промерзания), то глубина закладки фундамента должна быть равна расчетной высоте замерзания.

После определения глубины заложения ленты расчет монолитного ленточного фундамента продолжают выбором материалов, которыми могут быть железобетон, бут или бетон в сочетании с бутом.

Фундаменты такого типа могут выполняться не только монолитными.  В некоторых случаях устраивают ленточный сборно-монолитный фундамент, состоящий из железобетонных плит.

Для определения ширины ленты необходимо знать величину нагрузки всего сооружения на основание. Для этого подсчитывается вес всех элементов: крыши, стен, окон, дверей. При строительстве гаража необходимо учитывать также вес автомобилей, которые будут находиться в помещении.

Совокупная площадь поверхности фундамента рассчитывается по формуле:

S = P/R

В данной формуле P – суммарная нагрузка, которая определяется по стандартным таблицам для всех частей конструкции. R – сопротивление грунта, которое также определяется по таблицам.

Исходя из общей площади и суммы длин фундамента, легко можно рассчитать ширину ленты.

При строительстве ленточного фундамента на склоне рельеф местности компенсируется ступенчатым сооружением основания от  низины к возвышенности.

Как сделать ленточный монолитный фундамент

Перед закладкой фундамента, согласно составленному плану, роют траншею, уделяя внимание прочности ее стенок. Несыпучие грунты дают возможность использовать стенки траншеи в качестве естественной опалубки.

Траншеи, устраиваемые для закладки мелкозаглубленного фундамента, обязательно предохраняют от попадания воды, для чего выброс грунта осуществляют на нагорную сторону. Выбор грунта начинают с пониженных зон участка. При необходимости устраивают систему водоотвода.

В траншеи, которые копают для заглубленного фундамента, должны сразу устанавливаться укрепляющие элементы – щиты с распорками, стойки. На глинистых грунтах в траншеи как можно скорее нужно устанавливать опалубку. Фундаментные работы на значительной глубине могут вестись с перестановкой щитов опалубки.

Если для фундамента будет использоваться бут, то камни подбираются по размерам и укладываются на раствор. Если фундамент бутобетонный, то камни послойно погружаются в бетонную смесь без сортировки.

Если бетонирование прерывается более чем на шесть часов, то верхний ряд камней должен быть залит наполовину.

Работы возобновляют смесью, имеющей консистенцию, достаточную для утапливания камней без трамбовки.

Армирование монолитного фундамента, как правило, осуществляют с помощью прутов 10-12 мм. Но для каждого сооружения диаметр арматуры рассчитывается индивидуально. Вертикальная и горизонтальная арматура защищает основание дома от изгиба, продавливания и случайных нагрузок, которые могут возникнуть из-за сезонного колебания грунта.

Узел монолитного фундамента – стык двух лент – нуждается в дополнительном усилении. Арматурные прутья следует укладывать на расстоянии 50-70 мм от поверхности фундамента.

Укрепление существующего ленточного фундамента

Локальные пучинистые явления могут вызвать наклон уже эксплуатируемого сооружения в одну сторону, что приводит к появлению трещин в ленточном фундаменте. Для уравновешивания действия подъемных сил необходимо произвести усиление монолитных фундаментов, требующее грамотного подхода.

Работы проводят с накренившейся стороны, которую разбивают на участки до 2 метров.

Последовательность работ по усилению:

  • Роется траншея для первого элемента усиления глубиной, превышающей на толщину песчаной подушки глубину существующего фундамента. Ширина траншеи равна или несколько больше действующего основания.
  • В фундаменте пробуривают шпуры для арматурных стержней, которые соединят старое основание с новым, и делают штробы.

Штробление поверхности фундамента обеспечит ее лучшее сцепление с раствором.

  • Укрепляющий элемент армируют, прутья, входящие в старое основание, цементируют.
  • Устанавливают опалубку и заливают бетонной смесью первый усиливающий элемент.
  • К изготовлению других укрепляющих элементов приступают после набора бетоном 70% проектной прочности. В единую систему они, впоследствии, объединяются благодаря выпускам арматурных стержней, оставляемых в каждом элементе.

Проблемы с фундаментом, вызванные наличием высоких грунтовых вод, вымывающих грунт из-под фундамента, решают с помощью устройства дренажной системы. Если фундамент пострадал и наблюдается его крошение, то верхние слои убирают, замазывают цементным молочком, затем тщательно гидроизолируют.

Облегчить задачу самостоятельного возведения ленточного фундамента помогут специальные программы, которые определят параметры основы здания, исходя из характеристики грунта участка и самого сооружения.

Монолитно-плитный фундамент: расчет, толщина и особенности

Плитный фундамент представляет собой сплошное основание из железобетона, которое закладывается под всю площадь здания. Фундаменты этого типа очень прочные и оказывают наименьшее давление на грунт. Но этими достоинствами могут обладать только те плитные фундаменты, толщина которых рассчитывается с учетом характера грунта, глубины заложения и нагрузок, которые будет нести сам фундамент в процессе своей эксплуатации.

Особенности расчета толщины плитного фундамента

При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • зазор между армирующими сетками;
  • толщина слоя бетона над верхней и нижней арматурной сеткой;
  • толщина арматуры.

Простейший расчет толщины плитного фундамента осуществляется суммированием всех этих показателей, при этом оптимальным значением считается толщина плиты 20-30 см.Конечный результат расчета во многом определяется составом грунта и равномерностью залегания горных пород.

Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и выкапывается котлован глубиной около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок – около 30 см.

В результате простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменений характеристик грунта и веса всего будущего здания, под которое возводится этот фундамент.

Так, плитный фундамент для кирпичного дома должен быть толще такого же фундамента для пенобетонного дома на 5 см. При этом при наличии в кирпичном доме второго этажа толщина монолитной плиты фундамента увеличивается до 40 см (и более — в зависимости от веса и конфигурации здания), а при возведении двухэтажного пенопластового бетонное здание, минимум до 35 см.Эти цифры приведены для примера, чтобы понять, как толщина плитного основания зависит от типа здания, под которым оно уложено. Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам.

Зачем измерять толщину плитного фундамента

Все эти расчеты необходимо выполнять согласно нормам соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого здания, можно не только обеспечить прочный фундамент для строящегося здания, но и определить количество материалов, необходимых для его кладки.

Помимо толщины, для расчета плитного фундамента необходимо определить:

  • периметр (длина всех сторон) основания;
  • площадь плиты
  • , в том числе тепло- и гидроизоляционная;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона
  • ;
  • грунтовая нагрузка;
  • диаметр арматуры в сетке;
  • диаметр стержней вертикальной арматуры;
  • размер ячейки сетки
  • ;
  • арматура внахлест;
  • общая длина арматурных стержней;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем укладываемой теплоизоляции.

Подушка под плитный фундамент: определить толщину

Подушка под плитное основание укладывается по всей площади. Он состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпают щебень, как правило, слоем 20 см, а затем песок слоем 30 см.Так, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует иметь в виду, что толщина каждого из двух слоев песчано-гравийной подушки может варьироваться в достаточно значительных пределах. Этот показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных построек будет достаточно подушки толщиной 15 см, для гаража — 25 см, а для больших кирпичных строений лучше всего подойдет полуметровый слой.

Щебень в данном случае компенсирует пучинистость и малую плотность грунта, а также является прекрасным дренажем, особенно на глинистых грунтах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, изменив соответствующие цифры. Допустим, будет построен дом размером 10х10 метров и монолитно-плитным фундаментом толщиной 0,25 м. Объем плиты в этом случае составит 25 кубометров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Также необходимо учитывать установку ребер жесткости, служащих для повышения сопротивления деформации.Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определить длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в данном примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Сечение изготавливается в виде трапеции или прямоугольника. По стандарту ширина ребра должна быть 0.8 высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 куб. Для трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь трапециевидного сечения будет равна (0,8+1,5)/2х0,25=0,15 кв.м, а объем всех ребер 0,15х80=12 куб.м.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Это значение несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может быть разной на разных грунтах или для разных построек. Поэтому, чтобы построить действительно крепкий дом, необходимо уделить особое внимание расчету толщины его плитного основания.

Сколько нужно бетона для фундамента

Любое строительство требует первоначальных проектных расчетов.В случае с частным зданием это не обязательно должен быть расчет профессионального проектировщика. План строительства и расчеты можно сделать самостоятельно, при этом четко понимая, какие работы необходимы, в какой последовательности они будут выполняться и в каком размере.

Чтобы узнать количество бетона для фундамента, необходимо измерить пространство, которое необходимо залить.

Только в этом случае можно делать выводы о необходимом количестве различных материалов и сколько это будет стоить в итоге.В случае закладки фундамента дома главный вопрос заключается в том, сколько для этого потребуется бетона.

Бетон исчисляется не в тоннах, а в кубометрах, а значит, нужно определить необходимое количество.

Как известно, существует несколько типов основания дома и его конфигураций, и исходя из этого будет производиться расчет необходимого бетона для его заливки. Сам тип фундамента и его параметры выбираются такими, чтобы они подходили для данного грунта и предполагаемой нагрузки на будущий фундамент.Все это также рассчитывается особым образом.

А в этой статье будут приведены виды, характеристики грунтов и расчетные примеры количества бетона на фундамент дома размером 6 на 6 метров.

Фундамент и схема фундамента.

Оценка грунтов на строительной площадке может производиться на основании уже имеющихся результатов геологических исследований изыскательских организаций. При отсутствии таких данных следует бурить скважину или скважину для самостоятельного исследования.Особое внимание необходимо уделить слоям насыпи и грунта, так как их лучше не использовать в качестве основания. Также очень важно установить глубину промерзания и уровень грунтовых вод. Почвы имеют разные характеристики:

  • обломочный и каменистый грунт — прочный, не вспучивается при промерзании и не размывается, если не содержит пылевидных и глинистых частиц;
  • песчаный грунт (кроме пылеватого и мелкозернистого) – относится к непористым, может быть хорошим местом для закладки фундамента;
  • пылевидные и мелкозернистые пески — можно использовать с осторожностью, так как они часто приобретают свойства зыбучих песков.Относится к пучинистой почве;
  • глинистый грунт (супесь, суглинок, глина) — в сухом виде служит хорошим основанием, относится к условно непористым. Но при малой плотности и в водонасыщенном состоянии они «текут» и сильно набухают при замерзании.

Схема утепления мелкозаглубленного фундамента и грунта по периметру.

Глубина фундамента нужна следующая:

  • пучинистые грунты — глубина должна быть не менее глубины, на которую промерзает грунт;
  • условно непористые (пески пылевидные, пески мелкозернистые, крупнозернистые с пылевато-глинистыми добавками и все твердые глинистые грунты) — при средней глубине промерзания до 1 м — глубина заложения не менее 0. 5 м; при промерзании грунта на 1,5 м – глубина закладки не должна быть менее 0,75 м; если грунт промерзает от полутора до 2 метров, то фундамент следует закладывать на глубину не менее 1 м;
  • грунт непористый (песчано-гравийный, крупный и средний, крупнозернистый грунт) — фундамент не зависит от глубины промерзания такого грунта, но в любом случае фундамент должен быть заложен на глубину не менее 0,5 м.

Во всех случаях укладки выше отмеченного промерзания грунта необходимо обеспечить отвод атмосферных и поверхностных вод для предохранения основания дома от избыточного увлажнения.

В зависимости от размеров дома и нагрузки на грунт рассчитывается толщина плиты монолитного бетонного основания. В случае ленточного фундамента необходимо рассчитать необходимую глубину его закладки, ширину ленты и длину ленты в сумме (сумму длин перемычек внутри здания). А для расчета столбчатого основания дома нужно знать диаметр колонн, их высоту и количество.

Монолитный фундамент дома

Различные типы фундаментов.

Монолитный фундамент представляет собой цельную монолитную плиту, укладывающуюся под всю площадь здания. А чтобы рассчитать количество бетона для заливки такого типа основания, нужно знать толщину плиты и ее площадь: объем умножается на толщину. Для дома размером 6 на 6 метров площадь основания составляет 36 м2. А если толщина фундамента 10 см, то размер бетона будет следующим: 36 м2 х 0, м = 3,6 м3. Соответственно, если сделать монолит толщиной 20 см, то объем получится 7.2 м3, а при толщине 30 см показатель уже будет равен 10,8 м3. А это расход бетонной смеси на ровное основание, без ребер жесткости.

Ребра жесткости

придают плитному основанию большую прочность, повышают устойчивость к деформациям. Ребра делают поперечными и продольными, разделяя плиту на квадраты на ее нижней поверхности: так легче сделать ребра и плита остается ровной, что упрощает дальнейшие работы по строительству дома.

Схема утепленной монолитной фундаментной плиты с утолщенными ребрами.

Чтобы точно рассчитать, сколько дополнительно требуется бетона для ребер жесткости, необходимо знать площадь поперечного сечения плиты и общую длину ребер. Ребра делаются в основном через каждые три метра, а в нашем проектном доме 6 х 6м всего будет 6 — 3 таких ребра поперек и 3 вдоль. Длина ребра будет 6 м, и таким образом вычисляем их общую длину: 6 м х 6 (количество) = 36 м. Толщина ребер обычно такая же, как и толщина самой плиты, а их форма может быть либо прямоугольные, либо трапециевидные.Произведем расчеты для прямоугольного ребра. Ширина ребра составляет от 0,8-1 его высоты, и получаем следующий расчет: 0,1м х 0,08 м и получаем 0,008 м2, их объем 0,008 м2 х 36 м = 0,288 м3.

Аналогично можно рассчитать объем ребер жесткости и для большей толщины основания.

Основание на колонне

Устройство столбчатого фундамента.

Чтобы правильно рассчитать, сколько бетона пойдет под столбчатый фундамент, нужно знать их площадь сечения и высоту. Формула для расчета нам нужна: S = 3,14 х R2, R — радиус нашего столба. Колонна диаметром 20 см будет иметь сечение 0,0312 м2, то есть мы умножили 3,14 на квадрат радиуса. При высоте 2 метра наш столб будет иметь объем 0,0314 м2 х 2м = 0,0628 м3.

Таким образом, рассчитывается, сколько бетона необходимо взять для столбов разного размера. Но дадим несколько готовых объемов для заливки 1 метра колонны с разными типами сечения:

  • круглый профиль диаметром 15 см — 0.0353 м3;
  • круглый профиль диаметром 20 см — 0,0628 м3;
  • круглого сечения диаметром 30 см — 0,1413 м3;
  • квадратное сечение 20 х 20 см — 0,08 м3;
  • квадратное сечение 30 х 30 см — 0,32 м3.

Ленточный фундамент

Чертеж ленточного фундамента.

Чтобы узнать, сколько кубов бетона нужно для данного типа фундамента, нужно знать высоту, ширину и общую длину всего фундамента.Ширина основания обычно составляет от 20 см до 40 см, в зависимости от необходимой опорной площади дома. Высота складывается из суммы его надземной и глубинной частей.

Обычно наземная часть фундамента составляет 40-50 см. Например, при закладке фундамента на глубину до полутора метров и надземной части ленты 0,4 метра общая высота составляет 1,9 м. . Общая длина основания – это длина внутренних стен и периметр наружных. Для дома размером 6 х 6 м с одной стеной внутри общая длина составит 30 м: 24 м наружных стен и 6 м внутренних.А если ширина ленты 0,4 м, то общий объем бетона на основании с такими параметрами будет 22,8 м3, то есть 0,4 м (ширина) умножается на его длину (в нашем случае это 30 м ), а также высотой 1,9 м.

Описаны не все возможные варианты фундаментов, но эти более доступны для самостоятельного возведения разного рода зданий.

Руководство по расчету фундамента

.

Монолитный железобетонный фундамент под колонны

Основой любой новостройки является именно опора. Каким бы ни было сооружение, большим или маленьким, в любом случае строительство начинается с закладки фундамента. Учитывая тип сооружения, которое планируется построить, выбирается тип фундамента. Обычно жилые помещения делают бескаркасными, а каркасные только промышленными. Именно в каркасных конструкциях присутствуют несущие элементы, которые выполнены в виде столбов.Как и для всех построек, обязательно закладывается фундамент под колонну.

Что такое столбы?

По виду материала, который применялся при изготовлении столбов, различают:

  1. Металл.
  2. Железобетон.

Учитывая, какой тип будет установлен при строительстве помещения, выбирают определенный тип фундамента.

Типы фундаментов под колонны:

  1. Лента.
  2. Твердый.
  3. Ворс.
  4. Столбчатый.

Каждый из видов имеет свои особенности. Поэтому при выборе учитываются все нюансы. Взвешиваются плюсы и минусы каждого вида.

Основание колонны

Столбчатые фундаменты под колонны бывают:

  1. Бетон.
  2. Кирпич.
  3. Деревянный.
  4. Блочный.
  5. Изготовлен из труб.

Такой фундамент под колонну используется в определенных случаях.Например, если есть необходимость передать нагрузку каждой конструкции в отдельности на грунт. Также, если несущий слой залегает на глубине около 5 м.

Основания для стекла


Стеклянные фундаменты для колонн считаются разновидностью столбчатых опор. Его особенность в том, что он не делается на месте, а доставляется готовым. В строительстве использование опор данного типа имеет свои преимущества:

  1. Надежность и долговечность.
  2. Быстрая установка.Опалубка для колонн не требуется.
  3. Погодные условия не влияют на установку.
  4. Точность значительно выше, чем при строительстве пилона любым другим способом.

Тип ленты

Ленточные фундаменты

считаются облегченными. Их используют в постройках небольших помещений. Такую опору очень легко сделать своими руками. Важно детально изучить особенности его укладки. Может быть полезно тем, кто задается вопросом: как сделать колонку своими руками.В этом случае оптимальным вариантом будет использование ленточной основы.

Для этого типа фундамента вам понадобится щебень, песок, гравий. Закладку делают слоями толщиной около 15-20 см. Армирование производится бетоном.

Установка железобетонных столбов

Фундаменты под железобетонные колонны закладываются с учетом всех плюсов и минусов определенного типа. Лучше всего для этого типа подходит стеклянная основа. Он отличается своей прочностью и надежностью.Фундаменты могут быть двух видов: монолитные или сборные.

Ступеньки начинают строить, когда основание достигает 35 см в высоту. Сборное основание может быть наклонным или горизонтальным. Монолитный фундамент под колонну имеет горизонтальную поверхность.

Первый шаг — вырыть яму. Оси будущей конструкции передаются в самый низ. Затем проект крепится по основным осям. Эти крепления выполнены в виде колец. Важно знать, что сборный тип можно монтировать только в пределах получившейся конструкции, которая была закреплена изначально.

С помощью отвеса необходимо определить неподвижную ось конструкции. Затем опустите его в коробку. Спущен на тросе. После этого полученные конструкции хорошо и надежно фиксируются.

Последующая работа — установка подставки под используемую конструкцию. Его закрепляют ниже меток на полученной коробке. Это делается для того, чтобы в будущих работах можно было добавить бетон. Возможно, окажется, что основание находится ниже проектного уровня, тогда еще при самом монтаже конструкции подгоняется обшивка из металла необходимой толщины.Материал прокладки подбирается с учетом габаритов конструкции.

Очень важно правильно зафиксировать оси. Делается это непосредственно перед укладкой опоры. Если возводимый объект не очень большой, то крепление производится из осей. Они скреплены станами. Само основание укладывается в запланированное положение с помощью отвеса.


При закладке фундамента под стеклянные колонны на последнем этапе делается разметка.Эти метки наносятся по краям стекла. Также нужно сделать отметки на уголках, и если есть какие-то отклонения от необходимых размеров, то их нужно разметить.

Установка металлических столбов

Фундаменты под стальные колонны укладываются в несколько этапов:

  1. Подготовка основы.
  2. Расчеты с учетом геодезических особенностей.
  3. Проектирование запланированных помещений.
  4. Выбор используемого материала.

Использование анкеров при укладке опор

Фундамент под металлическую колонну закладывается с помощью анкерных болтов. Эти анкеры закладываются непосредственно в саму опору. Укладка должна производиться под строгим контролем и с точной разбивкой. Допустимое отклонение около 2 мм.

Все анкеры устанавливаются на оси и крепятся в самом верху опалубки. Важным этапом является контроль за установкой таких болтов. Необходимо следить за высотой положения.Для этого используйте шаблон или кондуктор. Это помогает правильно установить все болты. Шаблон представляет собой специальную рамку, которая изготавливается из металла или дерева. Он содержит специальные гнезда для крепления болтов. Он также содержит специальные риски, с которыми он монтируется на опалубку к осям по всей опоре.

Для сохранения вертикального положения болтов их калибруют и приваривают к арматуре. Затем заливают бетон. Обязательно нужно проверить устойчивость ригелей и самой опалубки и следовать схеме высотного положения.Возможно, в процессе работы возникли ошибки. Поэтому снимать мерки после каждого этапа просто необходимо! Их нужно закреплять до затвердевания самого бетона. В противном случае выполнить его будет сложно.

Не так давно в колодцах стали размещать анкерные болты, которые оставляют в конструкции и герметизируют после всего монтажа. Анкеры больших размеров и со значительным весом закладываются в опоры для очень высоких зданий (используются для колонн промышленных зданий).Чтобы их удерживать, делают некоторые приспособления. При установке таких устройств применяют рамы, служащие для поддержки шаблонов с анкерными устройствами в необходимом положении при заливке бетонной смеси, и шаблоны, служащие для крепления анкеров.

Анкерное устройство очень сложно установить. Крепления выполнены с высокой точностью и сделаны очень надежно. При укладке самой сложной задачей считаются замеры и разметка. Для надежности и большей точности изготавливаются специальные шаблоны, которые называются кондукторами.Это по сути такие устройства в виде рамок, которые сделаны из металлических сегментов. На этом каркасе точно чертятся оси, делаются отверстия для разметки будущих креплений. Если в работе используются легкие болты, то такой проводник можно сделать из дерева.

Расчет металлической колонны должен быть точным. Такие конструкции очень прочные, и если есть погрешности или отклонения от необходимых размеров, исправить их очень сложно.

Необходимые расчеты перед укладкой опоры

Проект фундаментов под колонны составляет специалист.Прежде чем приступить к расчету, ему необходимо владеть определенной информацией:

  • Глубина залегания грунтовых вод. Следует учитывать, что этот параметр меняется в зависимости от сезона;
  • Расчет ветровых и снеговых нагрузок. Этот показатель варьируется в зависимости от ландшафта;
  • Температурный режим в регионе зимой. Важно знать, насколько глубоко промерзает земля. Это сильно влияет на устойчивость будущего здания. Такие данные можно найти в специальных справочниках;
  • Особенности грунта, на котором будет осуществляться строительство.Отдельные фундаменты под колонны имеют свои нюансы;
  • Вам необходимо знать примерный вес строящегося здания. Он производит определенное давление на почву. При этом учитывается, что будет внутри самого здания;
  • Масса самого фундамента, который следует заложить. При этом учитывается вес используемых материалов;
  • Если опалубка круглых колонн, то нужно учитывать особенности ее применения.

Несмотря на огромную популярность рамных ленточных или монолитных фундаментов, в ряде случаев их применение невозможно из-за особенностей грунта, нагрузок на единицу площади строения, особенностей самого здания. Как правило, столбчатые фундаменты чаще возводят для промышленных предприятий тяжелой энергетики, машиностроения и для военных нужд.

Такие бескаркасные фундаменты выдерживают огромные нагрузки, но расчет всегда делается для каждой колонны отдельно, т. к. здесь проводится полный сбор всех допустимых нагрузок от самого здания, почвенно-климатических условий в районе строительства.

Что такое столбцы?


Железобетон. Они долговечны, изготавливаются в промышленных условиях, а потому соответствуют всем стандартам качества, а также марки бетона. Внутри таких колонн уже предусмотрена несущая арматура, но колонны этого типа тяжелые и для их монтажа приходится использовать мощную строительную технику.

Металл. Они легче железобетонных, но используют совершенно другие способы монтажа. Кроме того, при расчете нужно однозначно определиться изначально, какой тип столбца лучше использовать.

Какие данные необходимо собрать для правильного расчета фундамента под колонны?

Расчет столбчатого фундамента довольно сложный, т.к. здесь собрано сразу много факторов. Понятно, что такие сложные расчеты сделать самостоятельно практически невозможно, нужно специальное образование и навыки. Поэтому перед началом расчета столбчатого фундамента необходимо получить следующие данные:

  • особенности климатических условий в районе строительной площадки, тип и мощность ветров, а также периодичность ливней;
  • составить подробную геодезическую карту, а лучше сделать внутрискважинный анализ, чтобы получить данные о строении грунта, мощности мягких и крепких пород.Также необходимо получить данные о залегании грунтовых вод, их сезонном движении;
  • масса самого здания. Чем он больше, тем колонки должны быть мощнее. Понятно, что для железобетонных колонн применяют фундаменты стеклянного типа, а для металлических — совсем другие;
  • тип колонны, ее несущие характеристики, степень растяжения и сжатия при воздействии повышенных и пониженных температур;
  • вид бетона, его марка, состав и эксплуатационные характеристики;
  • конструкция будущего строения, материал несущих стен и перекрытий, высота строения.

Раньше расчет основания колонны производился на глаз с использованием стандартных показателей допустимых нагрузок. Например, стандартная глубина погружения подушки составляла до 200 мм, а ее верхняя часть выступала из почвы на высоту до 50 мм.

Такие столбы не способны выдержать подвижки грунта, потому что подушку быстро смыло и разрушилось основание. Теперь в расчете четко указана максимально допустимая глубина погружения подушки, она должна быть ниже глубины промерзания грунта, где нагрузок практически нет.

Как производится расчет столбчатого фундамента


Как правило, расчет фундамента под металлическую колонну подразумевает, способен ли грунт выдержать расчетную нагрузку фундамента, с которой он будет воздействовать на квадратный сантиметр площади, и сбор всех данных о будущем строительстве. По сути, нужно получить полную информацию о здании, почве и грунтовых водах, собрать и систематизировать полученные данные, и на их основе передать строителям готовый проект. Для этого необходимо:

  • получить от архитектора проект будущего здания, спецификацию строительных материалов и коммуникаций;
  • рассчитать общую площадь опоры;
  • собрать все параметры, систематизировать их и получить фактическое расчетное давление здания в целом.

Все строения и строения бывают двух видов — каркасные и бескаркасные. Как правило, все промышленные здания каркасные, но бывают и исключения.

Фундаменты под колонны

В промышленных зданиях объем бетона, идущий на сооружение фундамента, занимает значительную часть от общего количества бетона.

Поэтому при строительстве необходимо правильно выбрать конструкцию фундамента.

Наиболее подходящим вариантом для каркасных зданий является использование колонн или прогонов, на которые затем навешиваются стеновые панели и перекрытия.

Колонны бывают двух видов: железобетонные и металлические.В зависимости от условий эксплуатации выбирают фундаменты, устанавливаемые под колонны. Определение выбора зависит от предварительного расчета.

В случае применения железобетонных колонн под ними устраивают стеклянные фундаменты, которые состоят из отдельных или составных блоков.

При возведении высокого фундамента (более 35 см) он возводится ступенчато, при этом монолитный фундамент имеет горизонтальную поверхность, а сборный — наклонную.

Блоки сборных фундаментов укладывают на насыпь из щебня или песка толщиной 100 миллиметров при сухих грунтах и ​​из бетона марки М50 при влажных грунтах. Расчет толщины подушки фундамента производится с учетом типа грунта и массы самой конструкции.

Как правило, в фундаментном блоке устраивают усеченные выемки, чтобы на него можно было опереть одну или две колонны. Для возведения сборного фундамента применяют два ряда прямоугольных плоских железобетонных плит и ступенчатую железобетонную колонну.

Готовая колонна

Для достижения большей прочности и устойчивости фундамента все сборные элементы фундамента скрепляются сваркой закладных металлических деталей и укладываются в раствор.

В зависимости от расчета несущей способности фундамента и передаваемой на него нагрузки определяются размеры фундамента и площадь его подошвы. Требуется расчет размера металлической закладной.

Ранее при строительстве промышленных зданий заглубление подошвы фундамента составляло 1.8 м от уровня чистого пола. При таком заглублении верх подошвы фундамента находился на уровне 0,75 — 1,2 м от пола.

Поэтому при монтаже наземной части сооружения можно было наблюдать большие отвалы вырытого грунта. Работа механизмов, установка наземной части и компоновка были затруднены.

Также не было возможности засыпать котлован и начать подготовку под полы до завершения монтажа колонн и ригелей. Все это снизило темпы работ и удорожало строительство.

Бетонный столбчатый фундамент

В настоящее время, независимо от грунтовых условий, отметка верхней кромки фундамента располагается на 150 мм ниже уровня чистого пола.

С учетом гидрогеологических требований для закладки фундамента на необходимую глубину применяют подушки, устанавливаемые под основание фундамента, либо удлиняют верхнюю ступень самого фундамента.

Во всех случаях длина колонн остается неизменной, а сама конструкция фундаментного блока также может быть составной.

При устройстве такого фундамента расходуется большее количество бетона на доведение его верхней кромки до уровня 150 мм, но это, с другой стороны, компенсируется тем, что длина колонн и пролетов фундаментные балки уменьшаются.

Это приводит к небольшой экономии и значительному повышению надежности и долговечности.Но как бы они ни старались, бывают случаи, когда уровень закладки фундамента достигает даже 6 м и более.

При строительстве фундамента принят ряд конструктивных решений:

  • Колонны одинаковой высоты, изменена и сама высота фундамента;
  • Фундамент остался без изменений, а высота колонн изменилась;
  • Высота фундамента и колонн осталась неизменной, а в местах изменения уровня фундамента использованы вставки и колонны-колонны.

В зависимости от вида соединения каркаса колонны с фундаментом различают два вида сопряжения: в виде жесткого и шарнирного сопряжения.

В случае жесткой связи применяют устраиваемые в фундаменте стаканы, в которые вставляются колонны, или колонны крепятся к фундаменту анкерными болтами. Расчет всех элементов просто необходим.

В случае шарнирного соединения колонны крепятся к верхней части фундамента путем соединения сферических поверхностей, расположенных на конце колонны и в верхней части фундамента. Расчет параметров сферической поверхности осуществляется только с учетом размеров самих колонн.

Фундаментная конструкция под металлическую колонну включает:

  • Изготовление фундамента с полостью;
  • Расчет расположения фундамента с учетом геодезических особенностей;
  • Конструкция его размещения и выбор заполнения полости из материала, опирающегося на грунт.

При этом изготавливают металлические обечайки, плотно входящие друг в друга, приваривают фланцы с отверстиями, имеющими фиксирующие зубья, наружную конусообразную обечайку приваривают небольшим основанием к колонне. Кстати, металлическую оболочку, а точнее ее размеры, тоже надо точно рассчитать.

Фундамент под колонну

Арматурные стержни приварены к внутренней оболочке.

Стержни продольные охватывают кольцевые с расстоянием между ними 100-400 мм, образуя тем самым основу стального каркаса.

В процессе ее формирования в центре каждой колонны также делается конус из щебня, на который впоследствии надевается арматурный конус вместе со стальной внутренней оболочкой вверху.

После установки кондуктора арматурный каркас с внутренней оболочкой вместе с опалубкой расплющивают в пространстве, фиксируют их в нужном положении и подсоединяют шланг бетононасоса к горловине внутренней оболочки арматурного каркаса и используют вибрационный бетон для конусного фундамента.

После набора бетоном необходимой прочности устанавливается стальная колонна. На внутреннюю оболочку фундамента надевают внешнюю металлическую коническую обечайку колонны, а фиксирующие зубья совмещают с отверстиями фланцев, после чего затягивают фрикционные шпильки фланцев.

Получаются конические фундаменты под стальные колонны, с полостью, заполненной щебнем, и с вершиной, где находится коническая обечайка. Таким образом, был реализован быстроразборный метод монтажа колонны.

Для уменьшения усилий при кольцевом армировании фундамента полость засыпана щебнем, что обеспечивает хорошую шероховатость в зоне контакта железобетона пустотелого фундамента с полостью. Для этого нижний торец фундамента и его образующая строятся перпендикулярно.Обязательно сделайте расчет.

Стоит уделить внимание выпрямлению фундамента. Так как от этого будет зависеть степень равномерности осадки колонн и всего здания. Выравнивание фундамента может осуществляться как в процессе изготовления фундамента, так и после изготовления фундамента в случае низкого уровня качества.

Также рихтовку можно производить после длительной эксплуатации здания и в случаях проседания колонн.

Для выравнивания фундамента необходимо сначала выровнять конусные фундаменты, а затем определить необходимое выравнивание отдельных конусных фундаментов. Выравнивание даст возможность точно рассчитать нивелировку.

В процессе правки применяют песчаную массу или раствор песка с добавлением глины, или другой пластификатор. На подготовительном этапе производится очистка трубы и канала в прилегающем слое засыпки от щебня.

С помощью остроконечного пробойника необходимой длины и отбойного молотка бетон разрушают сверлением или разбивкой.Но здесь расчет необязателен.

Устройство ленточного фундамента под колонны

Для удобства эксплуатации последующего патрубка целесообразно очищать его через 1-2 часа после бетонирования.

Для подъема фундамента на нужную высоту труба соединяется со шлангом, и песчаная пульпа закачивается в щебеночную засыпку.

При такой рихтовке достигается подъемная сила 100 т на площадь фундамента 10 м 2 .Таким образом, может быть создана подъемная сила, поднимающая здание любого размера и массы.

При выравнивании всего каркаса провисающего здания фундамент полностью не выкапывается, так как давление пульпы позволяет преодолеть не только массу здания, но и грунт вблизи пазухи фундамента. В этом случае выкапывается только насадка. Правда, придется произвести точный расчет мезги.

Пространственная рихтовка собранной конструкции производится после установки опалубки и соединения ее с внутренней конической оболочкой и коническим каркасом.

После засыпки осей фундамента производится демонтаж опалубки и кондуктора, а также после застывания бетона производится выверка колонн без выверки.

В момент опускания колонн стопорные зубья совмещаются с фиксирующими отверстиями. В конце, после закрытия зазора, колонка фиксируется фрикционными шпильками фланцев.

После монтажа колонн пространство между фланцами и верхней частью фундамента заливается бетоном.

Это снижает нагрузку на внутреннюю коническую оболочку и коническую раму за счет передачи части сжимающей силы на бетонный фундамент. Наряду с этим нижняя часть колонны служит для предотвращения коррозии.

На практике фундамент стальной колонны работает по следующему принципу. Сила сжатия передается сверху вниз. Таким образом, сжимающая сила сначала действует на наружную оболочку через торец фланца, затем на внутреннюю оболочку.

Вернуться к содержанию

Процесс правки

Устройство монолитного фундамента под колонну

В случае, если колонны здания осели или имеют неравномерную осадку, выполняется рихтовка.

При рихтовке к насадкам присоединяется шланг от бетононасоса и далее под давлением закачивается пластичная пульпа из песка с добавлением глины или другого пластификатора.

Колонна слегка поддомкрачена путем обжатия ж/б фундамента пульпой.

При реализации этого варианта можно добиться следующих экономических показателей:

  • Снижение металлоемкости на 10-15%;
  • Снижение расхода бетона на 20-30% ;.
  • Снижение трудоемкости изготовления и монтажа фундамента;
  • Предусмотрена рихтовка в случае просадки колонн, для более удобной эксплуатации здания.

Вернуться к содержанию

Расчет столбчатого фундамента

Расчет монолитного фундамента под колонну означает, что нужно выяснить, выдержит ли земля ту нагрузку, с которой на нее будет давить фундамент. По сути, этот расчет столбчатого фундамента означает узнать давление всей конструкции на грунт, а точнее, на один квадратный сантиметр грунта.

Расчет не сложный, для этого нужно:

  • Узнать полную массу конструкции;
  • Узнать полную площадь опоры;
  • Основываясь на двух предыдущих расчетах, определите фактическое приложенное давление.

Чтобы узнать массу дома, нужно знать массу всех его составляющих.Начните с перекрытия фундаментных колонн и самих колонн. Для начала нужно узнать массу столба, так как он тоже оказывает некоторое давление, хоть и небольшое.

Закладная часть колонны

Для этого нужно рассчитать его объем. Сделать это можно по обычной геометрической формуле, то есть длину умножить на ширину и умножить на высоту.

Итак, мы знаем объем. Чтобы узнать массу, нужно объем умножить на плотность.Плотность цементного раствора в среднем составляет 2,5 тонны на кубический метр. После того, как таким образом был проведен расчет, определяется, что одна колонна у нас получилась весом в 1000 килограммов.

Далее нужно узнать массу прыгуна. Если он был сделан из сборных железобетонных плит, то это не составит труда. Вам просто нужно количество тарелок, которые были использованы, умножить на массу одной тарелки, в свою очередь, массу можно узнать в компании, где были приобретены тарелки.

Поэтому перемычку здесь рассчитывать не нужно.

Если ростверк монолитный, то его массу можно рассчитать следующими способами:

Первый способ — вычислить массу какого-нибудь небольшого объема, а уже из этого вычислить массу всего пола, или ростверка. Это делается так.

Если фундамент заливался самостоятельно, то плотность раствора рассчитать несложно.

Предположим, что при изготовлении раствора использовалась одна часть цемента, шесть частей воды и три части песка.Это соотношение неверно, оно взято для удобства расчетов.

По разным справочникам можно узнать плотность цементного песка и воды. Например, предположим, что плотность цемента 2000 кг на метр кубический, а плотность песка 1500 кг на метр кубический, плотность воды 1000 кг на метр кубический.

Теперь нужно узнать, сколько объема занимает каждый элемент в одном кубическом метре. Например, песок занимает 30 процентов, так как всего у нас было десять частей и три из них были песком.Тогда вода займет 60 процентов и 10 процентов цемента.

Это означает, что в одном кубометре будет 0,1 кубометра цемента, 0,3 кубометра песка и 0,6 кубометра воды.

Исходя из этого, получаем, что весь кубический метр будет весить ровно столько, сколько весит 0,3 кубометра песка, 0,1 кубометра цемента и 0,6 кубометра воды.

Следовательно, нужно узнать их массу. Так как мы уже определились с плотностями и только узнали объемы, вычислить массу несложно:

  • Песок — 0.3м.куб х 1500 кг./м.куб = 450 килограммов;
  • Вода — 0,6м.куб х 1000 кг./м.куб = 600 килограммов;
  • Цемент — 0,1м.куб х 2000 кг./м.куб = 200 килограммов;

И получаем, что один квадратный метр имеет вес 450 кг + 600 кг + 200 кг = 1250 килограммов.

Следует напомнить, что эти данные не точны, а нормальный бетонный раствор должен иметь плотность около 2500 килограммов на кубический метр.

Однако необходимо провести расчеты, так как такой плотности нет и она может варьироваться, и особенно это касается тех случаев, когда раствор готовился самостоятельно.

Устройство фундамента стеклянного типа под колонну

Итак, мы получили массу одного метра кубического. Для расчета общей массы нужно рассчитать объем всего пола или ростверка.

Для этого всю его длину нужно умножить на ширину и высоту. Так мы получаем объем.

Теперь весь этот объем нужно умножить на массу одного метра кубического. Предположим, что весь объем около 10 кубометров, тогда вся масса 10х1250=12500 килограммов.

Второй метод применим, когда точно известна плотность используемого бетона. Далее расчет производится, как и в первом способе, то есть сначала нужно найти объем всего ростверка, а затем умножить его на эту плотность.

На данный момент нам стало известно, что вес ростверка 12 500 килограмм, а масса колонны 1 000 килограмм. Теперь нужно всю массу фундамента разделить на количество столбов, пусть их будет 25, тогда 12500 разделить на 25 будет 500 килограммов.

Эта цифра показывает, сколько веса от всего фундамента приходится на один столб. Тогда, учитывая вес самого столба, получаем, что на него давит ровно 1500 килограммов.

Далее нужно рассчитать стены. Если они из пеноблоков, то сделать это несложно. Для начала нужно взять все количество пеноблоков, потраченное на возведение стен, и умножить на массу одного столба. Если неизвестно, сколько потребуется пеноблоков, то необходимо его рассчитать.

Это тоже легко сделать. Для начала нужно определить площадь стен. Пусть это будет 180 кв. Теперь нужно определить площадь поверхности блока, из которой будет состоять стена.

Например, блок имеет длину 60 сантиметров, высоту 30 сантиметров и ширину 20 сантиметров. Если стены будут строиться из блока, который будет лежать на ребре, то его площадь будет рана 0,3 метра умножить на 0,6 метра и получим 0,18 квадратных метра.

Теперь нужно всю площадь стены разделить на площадь одного блока, то есть в нашем случае это 180 кв.м разделить на 0,18 кв.

Получить 1000 блоков. Теперь умножаем тысячу на вес одного блока, а это примерно 30 килограммов, и получаем 30 000 тысяч килограммов. Теперь это число нужно разделить на количество постов, а их у нас 25, тогда получается 30000/25 равное 1200 килограммам.

Набрав уже массу 1500 килограммов, получаем, что одна колонна давит на вес 2700 килограммов.


Деревянный фундамент

Далее рассчитаем массу мансардного этажа. Вы можете сделать это, как и все предыдущие. Если мансардный или антресольный этаж состоит из дерева, то нужно рассчитать объем всех израсходованных досок и умножить на плотность.

Если доски из сосны, то плотность примерно 850 кг на метр кубический; если доски из березы, то плотность 900 килограммов на метр кубический.

Если чердачное перекрытие из бетона, то необходимо учитывать массу профнастила для бетонных перекрытий.

Всегда известна масса одного сборного элемента, поэтому несложно рассчитать массу всего перекрытия. Массу бетонного перекрытия можно рассчитать так же, как и массу ростверка.

Пусть масса перекрытия окажется 5000 килограммов. Теперь снова эту цифру нужно разделить на 25 столбов, то есть получаем, что перекрытие действует на один столб с силой 5000/25=200 килограммов.

Имея уже 2700 килограммов, получаем, что на один столб фундамента уже действует масса 2900 килограммов.

Далее вычисляем массу крыши. Сначала нужно рассчитать массу каркаса, который обычно делается из дерева, а затем покрытия, которое может быть представлено в виде шифера, металла и других материалов.

Арматура фундамента под столб

Это можно сделать по тем же принципам, что и при расчете массы остальных элементов. Предположим, что масса 4000 килограммов, тогда крыша давит на все стойки по 4000 килограммов, а на одну стойку по 4000/25 = 160 килограммов.

Далее необходимо узнать, какое давление оказывается на один сантиметр опоры. Для этого нужно рассчитать площадь опоры. Зная, что столб имеет длину и ширину 50 сантиметров, получаем, что площадь опоры равна 2500 квадратных сантиметров.

Затем вычисляем давление как 3060 делим на 2500, получаем примерно 1,22 килограмма на квадратный сантиметр.

Далее необходимо узнать тип грунта и его расчетное сопротивление.Все эти данные можно взять в геологической службе, либо из различных справочников и карт. Предположим, что сопротивление грунта составляет 2,2 килограмма на квадратный сантиметр.

Затем, сравнивая эти два числа, мы видим, что дом оказывает такое давление, которое способен выдержать грунт. Это означает, что такой план строительства подходит.

Если сопротивление меньше, то нужно либо увеличить площадь одного столба, либо увеличить количество постов.

При расчетах не учитывалась масса внутренней отделки и масса всех вещей.Хотя на самом деле она учитывалась при расчете массы стен, так как масса всех ниш, то есть окон и дверей, не вычиталась. Также необходимо, чтобы сопротивление грунта было немного больше расчетного давления, так как зимой масса дома увеличивается из-за снега на крыше.

Начальные этапы строительства

Также при расчете как ростверка, так и межэтажного перекрытия не учитывались массы арматуры, однако и их считать нудно.

Масса одного стержня арматуры находится как произведение площади поперечного сечения на длину стержня.

Зная диаметр арматуры, площадь сечения можно найти по простой геометрической формуле — Р умножить на радиус в квадрате, где Р-3,14.

Фундамент под колонны — одна из разновидностей железобетонных фундаментов. Колонна – железобетонная или металлическая – является основной частью конструкции сборно-каркасных зданий.Они опираются на железобетонные или металлические фермы свода, а также к колоннам крепится обшивка здания — бетонные плиты, сэндвич-панели, профнастил и т.п.

Фундамент под колонну может быть как сборным, так и монолитным .

  • Сборного типа, изготавливаемые на заводах железобетонных изделий по специальным стандартам, это так называемые «стаканы». Их установка уже готова к дальнейшему использованию.
  • Заливается монолитный фундамент из бетона прямо на месте установки будущей колонны.Изготавливается с учетом ряда нюансов – в первую очередь, типа грунта и предполагаемой нагрузки.

Особенность конструкции с использованием колонн в том, что каждая опора «работает» индивидуально. Поэтому при неправильной установке фундамента возможны просадки или перекосы отдельных колонн, что чревато разрушением всего здания.

Каркас для отливки монолитного столбчатого основания

По типу устройства монолитные фундаменты под колонны (как их еще называют в архитектуре — «столбы»), бывают:

  1. Ленточные.
  2. Твердый.
  3. Столбчатый.
  4. Свая.

Рассмотрим подробнее разные виды монолитных железобетонных фундаментов под столбчатые опоры.

Фундамент столбчатый

Как следует из названия, имеет форму столба, закопанного в землю. Изготавливается в основном из железобетона, и предназначен для установки опорных подшипников на слабых и заболоченных грунтах. Его также можно использовать на твердых грунтах как наименее затратный вариант – на его установку уходит гораздо меньше материала и времени.

В малоэтажном частном строительстве столбчатые основания могут выполняться из металлических и асбестоцементных труб, кирпича или сборных железобетонных блоков.

Фундамент ленточный

Конструкция ленточного основания для размещения колонн

Ленточное основание для каркасного здания применяется, если проектом предусмотрено заполнение пространства между колоннами капитальными стенами из кирпича, шлакоблока , газобетон и др. Конструктивно представляет собой бетонную полосу, залитую по периметру будущего здания, а также под внутренние капитальные стены.Основное отличие ленточного основания под столбчатые опоры от обычного ленточного фундамента – армирование в местах установки будущих столбов.

Основание монолитное

Представляет собой монолитную бетонную плиту, залитую по всей площади будущего здания. Установка опор осуществляется по периметру плиты. В местах их установки армируют металлический каркас, либо углубляют бетонное основание.

Этот тип фундамента применяется в виде сплошной железобетонной плиты, в основном, при строительстве складских помещений, ангаров, заводских корпусов.

Фундаменты свайные

Установка опор на сваях производится в основном там, где из-за особенностей грунта установка других типов фундаментов невозможна. Например, при строительстве зданий на насыпных грунтах и ​​в заболоченных местностях с высоким уровнем грунтовых вод.

Сваи различных размеров и конструкций могут использоваться в зависимости от размера здания. Для возведения легких построек будет вполне достаточно винтовых или буронабивных свай, которые вы без труда смонтируете своими руками.

Расчет фундамента


  Перед расчетом количества колонн всегда необходимо рассчитать вес будущего здания

Перед началом работы следует сделать эскиз будущей конструкции. Для этого рассчитайте предполагаемую нагрузку на основание здания. Исходя из этого, можно определить необходимое количество опор, их размер, структуру армирования каркаса, выбрать, какой тип фундамента будет наиболее предпочтительным.

При выборе того или иного типа фундамента также необходимо учитывать особенности грунта, на котором будет вестись строительство.В зависимости от массы здания и от типа грунта определяется глубина заложения фундамента.

При проектировании фундамента необходимо учитывать следующие нюансы:

  1. Более плотный грунт выдерживает большие нагрузки.
  2. Чем больше площадь основания, тем большую массу оно может принять на себя.
  3. В случае высокого уровня грунтовых вод нижняя точка фундамента должна быть ниже уровня промерзания грунта.

При составлении проекта будущей постройки необходимо стремиться к тому, чтобы вся ее масса была более или менее равномерно распределена по всем опорам. Кроме того, необходимо учитывать особенности грунта в каждой отдельной точке опоры. Все они должны находиться в однородном слое почвы, со схожими характеристиками.

Если этого добиться невозможно, то в местах со слабым грунтом необходимо будет предусмотреть установку подушки из щебня или гравия, либо внести коррективы в конструкцию фундамента.

Этапы устройства основания


  При разметке участка целесообразно использовать геодезическое оборудование

После завершения работы над проектом будущего здания следует приступить непосредственно к строительным работам. В первую очередь чертежи проекта переносятся на площадь.

Строительная площадка делится осевыми линиями — тонкой проволокой или шпагатом, натянутым на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь друг с другом, образовывали периметр будущего здания.Затем проводятся земляные работы. Их характер и объем полностью зависят от типа проектируемого фундамента.

Для равномерного распределения веса здания на опорах необходимо максимально точно рассчитать на местности точки фундамента под столбы.

Монолитный фундамент под опоры, как было сказано выше, может быть нескольких видов в зависимости от применяемой технологии.

Ниже рассмотрим особенности устройства монолитных фундаментов под колонны, изготовленные по различным технологиям.

Столбчатое монолитное основание

Для достаточно вырыть яму необходимой глубины для заливки монолитного стакана, либо установить готовый «стакан». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента замеряют точку установки колонны и сооружают опалубку.

Внутри размещается рама с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть выполнено как в виде литой плиты, так и в виде ступенчатой ​​пирамиды из двух или трех уступов.В последнем случае каждая ступень заливается отдельно, начиная с самой нижней.

Посмотрите видео как установить колонку в стакан.

Ленточное монолитное основание

В этом случае траншея выкапывается по всему периметру здания, а также там, где будут проходить внутренние несущие стены. В местах установки столбов в земле делают надставки или углубления, если проектом предусмотрена установка или заливка в этих местах бетонных «стаканов».

  Конструкция ленточного основания под колонны

Если общая масса строящегося здания не такая большая, можно обойтись без такого усиления конструкции. Достаточно будет в местах крепления несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин-«закладок».

По всему периметру траншеи на дно насыпается подушка из крупнозернистого песка, гравия или гравия, а затем укладывается объемный каркас.Собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определенную высоту (не менее 30-40 см), необходимую для защиты стен здания от талых и дождевых вод. Выступающая часть рамы забирается в опалубку.

В местах установки железобетонных колонн из рамы изготовляют вертикальные шпильки из арматуры (или анкера), крепящиеся к горизонтальным нитям фундамента с помощью Г-образных перемычек.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой грунта по всей площади будущей постройки.Затем площадка выравнивается в горизонтальной плоскости и засыпается гравием, песком или гравием. Поверх песчано-гравийной подушки укладывается объемный каркас, также производится усиление каркаса в местах крепления опор, изготавливаются стержни (анкерные болты) или монтируется металлическая закладная плита.

Фундаменты свайные монолитные

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести пожалуй только буронабивную технологию.В местах установки будущих колонн с помощью дрели проделывается отверстие, куда устанавливается опалубка.

Чаще всего в этой роли выступает металлическая, пластиковая или асбестоцементная труба, в которую вставляется арматура и заливается бетон. На верхний край монолитных свай также устанавливается либо закладная, либо анкерные болты.

Закладные, анкера или выпуски арматуры под будущую колонну лучше установить до заливки монолита.В этом случае есть возможность скрепить эти детали с рамой, что делает соединение колонны с основанием более прочным. Кроме того, это займет гораздо меньше времени и усилий.

Поскольку от правильного выбора фундамента зависит надежность здания и долговечность его эксплуатации, к расчетам необходимо подходить очень ответственно. Оптимальный вариант – обратиться к специалистам, которые смогут составить проект с учетом всех мельчайших нюансов.

  • Фундамент монолитный под колонны
  • Анкерные соединения для устойчивости колонн
  • Особенности расчета устройства фундамента
  • Шаблон кондуктора для анкерных соединений

Фундамент является основной частью любого строения.Как правило, выделяют 2 принципиально разные группы строительных конструкций. Первый, применяемый для строительства общественных зданий, представляет собой бескаркасную конструкцию здания. Вторая, используемая в промышленных и стратегических целях, — это каркасная конструкция.

Для устойчивости и прочности здания фундамент под колонны возводится специальной конструкции.

Для каркасных зданий объектами, воспринимающими основную нагрузку, являются колонны (они бывают металлическими или железобетонными).Для возведения каркасных зданий требуется особая конструкция фундамента. Этот обзор расскажет вам о фундаментах под металлические колонны.

Вместе с анкерными устройствами закрепляются и другие функциональные детали в будущей конструкции:

  1. Трубопроводы.
  2. Канализация, если расположение внутри.
  3. Трубы для электропроводки и электрических кабелей.
  4. Специальные опорные устройства (используемые для дальнейшей облицовки и окантовки поверхности)

Установка этих деталей не требует чрезмерно высокой точности.

Монолитный фундамент под колонны

Варианты столбчатого фундамента.

Первым этапом является разметка и изготовление опалубки для заливаемой конструкции. Он может быть изготовлен из листов влагостойкой фанеры или досок. После того, как построен каркас, закреплены все элементы и соединения, можно приступать к непосредственной заливке полости бетоном. Но перед этим нужно измерить высоту и план всех установленных устройств, а также элементы закладки.

При выполнении бетонирования заранее закладываются специальные плановые геодезические уровни и высотные отметки. В дальнейшем они понадобятся для монтажных процессов, а также проведения геодезических изысканий, если здание по каким-то причинам начнет оседать.

На наружную поверхность бетонного слоя, уровни всех анкерных и болтовых соединений, других функциональных деталей и элементов заполнения необходимо нанести специальные отметки. Эти метки наносятся на поверхность болтов и маркируются соответствующими цветами.

Если будущее каркасное здание предполагается высотным, то металлические колонны каркаса здания устанавливаются на специальные плиты.

Ниже приведены основные требования и моменты, которые требует к себе фундамент под металлический столб.

Для начала следует уточнить, что столбцы:

  • из железобетона;
  • металл.

Вернуться к содержанию

Анкерные соединения для устойчивости колонны

Фундамент столбчатый под колонны:
а — с наклонными боковыми гранями;
б — с выступами.

Конструктивные особенности основания будут зависеть от типа используемой колонны. Устройство производится с помощью больших болтов или специальных анкерных приспособлений, которыми металлическая колонна крепится непосредственно к поверхности.

Специальные болты крепятся в будущий фундамент под металлическую колонну, эта операция необходима для непосредственного монтажа колонн и различного технологического оборудования. После того, как анкерные болты (соединения) были закреплены в конструкции, они подвергаются процессу разрушения. Стоит отметить, что после отлома отклонение центров болтов не должно превышать 1-2 мм.

Все крепежные болты или сварные соединения и различное технологическое оборудование устанавливаются от собственных осей монолитного фундамента, после чего закрепляются на верхней части опалубки. Стоит помнить, что среднее отклонение осей болтов и приспособлений относительно осей будущей конструкции ни в коем случае не должно превышать 3 мм.

Необходимо упомянуть такой момент: бывают ситуации, когда опалубка устанавливается глубоко в котлован или иногда при монтаже технологического оборудования необходимо установить трубу под определенным углом.В таких случаях для уменьшения погрешностей и повышения устойчивости конструкции оси ставят в 2 положения круга теодолита, благодаря чему получается оптимальный результат.

Вернуться к содержанию

Особенности расчета устройства фундамента

Фундаменты под металлические колонны дополнительно рассчитываются на геодезическую опору. Для обеспечения правильной геодезии при возведении базовой конструкции проверяют положение анкерных болтов по высоте. Для того чтобы правильно их закрепить и установить, используются шаблоны или кондуктор.

Шаблон представляет собой плоскую рамку (металлическую, но чаще деревянную), в которой находятся готовые гнезда для болтовых креплений.

Основание под колонну: а) монолитное, б) сборное.

Шаблоны соединяются на опалубке с главными осями в колоннах, а затем закрепляются. Для сохранения вертикального положения анкерные крепления измеряются строительным уровнем и привариваются к армирующим частям обвязки.

После заливки бетона проверяется положение всех крепежных швов.Если необходимы исправления, то их вносят до застывания бетона.

В последнее время для повышения надежности каркаса конструкции анкерно-болтовые соединения располагают в специальных колодцах, которые проделывались в конструкции при заливке. Эти колодцы закрываются после того, как болт установлен, закреплен и измерено его положение. Монолитные фундаменты колонн возводят путем установки анкерных устройств, имеющих большую массу или габариты. Для их крепления и дальнейшего удержания в заданном положении используются специальные строительные жгуты.Основными частями таких устройств являются:

  1. Металлический каркас — необходим для соблюдения схемы болтов во время заливки.
  2. Металлический шаблон — необходим для непосредственной фиксации анкерных устройств в фундаменте под металлической колонной.

Еще на бетонную заготовку устанавливаются стойки рам, рам и балок, которые можно фиксировать между собой. После заливки каркасного пространства бетоном его вместе с анкерными соединениями и болтами оставляют твердеть и набирать прочность, а кондуктор и монтажные шаблоны удаляют.Болтовые и крепежные соединения устанавливаются с высокой степенью точности, после чего фиксируются в теле основания.

.
