1. Расчет стальных балок.

Общие положения.
Классификация балок
O По статической схеме
различают
однопролетные (разрезные),
многопролетные(неразрезные),
консольные балки.
O По типу сечения балки могут быть
прокатными либо составными:
сварными,
клепаными
болтовыми.

5. Классификация балок

Прокатные балки
O Прокатные балки применяют
для перекрытия небольших
пространств
конструктивными
элементами ограниченной
несущей способности, что
связано с имеющейся
номенклатурой выпускаемых
прокатных профилей.
Составные балки
O В тех случаях, когда
требуются конструкции,
жесткость и несущая
способность которых
превышает возможности
прокатных профилей,
используют составные балки.

12. Прокатные балки

Бистальные балки
Снижение металлоемкости может
быть достигнуто за счет
использования в одной
конструкции двух различных марок
сталей. Балки, выполненные из
двух марок сталей, называют
бистальными.

15. Составные балки

Балки с гибкой стенкой
O Балки с гибкой (очень
тонкой) стенкой появились
впервые в конструкциях
каркасов летательных
аппаратов.
Балки с гофрированной
стенкой
O Одним из путей снижения
металлоемкости балок является
гофрирование их стенок. В
обычных балках толщина стенок,
как правило, определяется не
условием прочности, а
требованиями местной
устойчивости.
O Постанова поперечных ребер
смягчает ситуацию, позволяя
уменьшить толщину стенок и
одновременно повышая
крутильную жесткость балок,
так как ребра играют роль
диафрагм и обеспечивают
неизменяемость контура
поперечного сечения.
Балочные клетки
Балочная клетка представляет
собой конструктивный комплекс,
образованный системой балок
одного или нескольких
направлений, предназначенный
для восприятия нагрузок и
передачи их на колонны или
стены.
В зависимости от
назначения, габаритных
размеров, значения и схемы
расположения нагрузок, типа
настила выбирают схему
балочной клетки. При этом
рассматривают разные типы
балочных клеток и выбирают
наилучший.
По схеме компоновки в
плане различают три типа
балочных клеток:
упрощенный, нормальный
и усложненный.

22. Балки замкнутого сечения

25. Бистальные балки

Расчет стальных прокатных
балок
Расчет изгибаемых элементов
производят по двум основным
пунктам:
1.Статический расчет
2.Расчет прочности
3.Расчет жесткости

26. Балки с гибкой стенкой

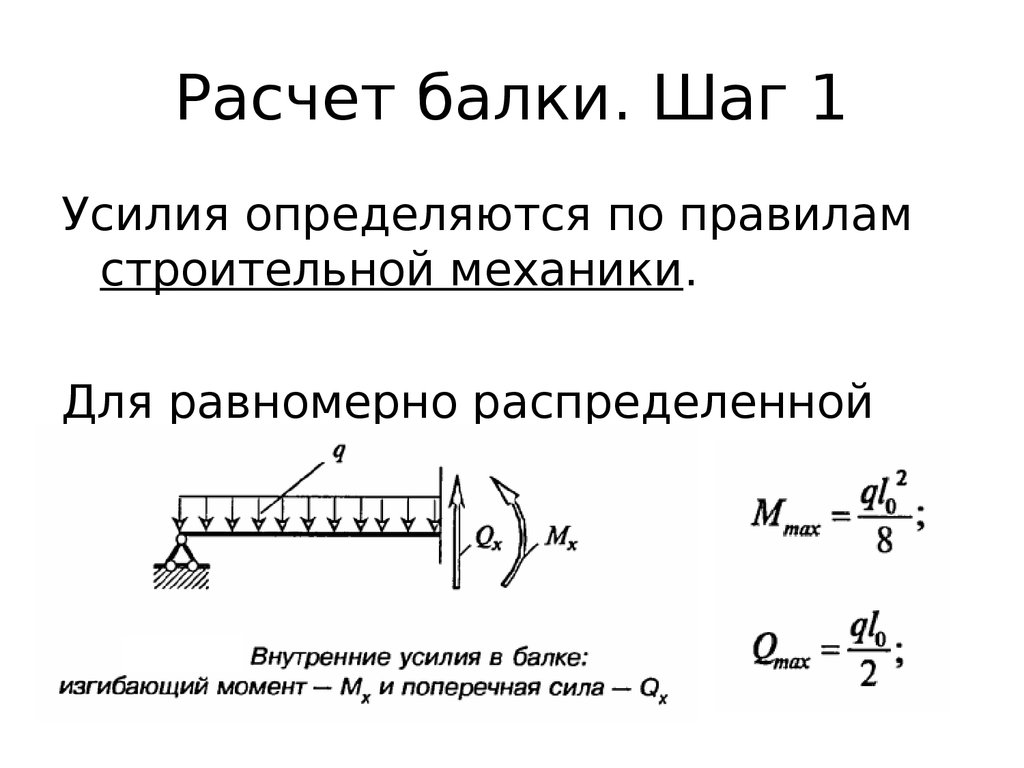

O Статический расчет
рис. 1 Расчетная схема
Определяем max изгибающий
момент для балки, по формуле:
q l
M
8
2
0
где:
q-равномерно распределенная
нагрузка на балку, кН/м;
l0-расчетная длина, м.

28. Балки с гофрированной стенкой

Подбор сечения производится
по значению момента
сопротивления прокатной
балки, который вычисляют, по
формуле:
M
W
Ry c
O Теперь задаются типом
сечения (чаще всего балки
выполняют в виде
двутавра), по моменту
сопротивления Wх, см3
принимают, по сортаменту
прокатных профилей, номер
профиля.
Из сортамента выписывают
характеристики профиля:
-моменты сопротивления, см3
-моменты инерции, см4;
— толщину профиля t, см ;
— высоту h, см ;
— ширину b, cм.

31. Балочные клетки

O Проверка жесткости
Проверку производим по
рассчитаным и принятым, по
сортаменту, характеристикам,
по формуле:
5 q l
f
384 E I x
п
4
0
где:
n
q -нормативное значение
равномерно распределенной
нагрузки на балку, кН/см;
I x -момент сопротивления
балки, см4;
E-модуль упругости стали,
кН/см2 ;
O
Е 2,06 105 мПа 2,06 10 4 кН см 2
<
Критический прогиб
,

English     Русский Правила

Таблица расчета веса стальной балки – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Балка.

Стальная двутавровая балка является широко востребованным видом металлопроката. Чаще всего ее применяют в строительстве в качестве основного компонента несущей конструкции. Изделие изготавливается из прочных сортов стали и представляет собой Н-образный профиль симметричного сечения. Такая форма обеспечивает высокую прочность изделия и устойчивость к изгибу и скручиванию.

Балки применяют при строительстве межэтажных перекрытий, мостов, эстакад и прочих сооружений. Также двутавр применяется в промышленности для изготовления железнодорожного транспорта, судов и прочей техники.

Балки производятся методом горячего проката или при помощи сварки. Для изготовления некоторых видов двутавров применяется прессование. Небольшие изделия производятся на четырехвалковых станах. Для более крупных двутавров использовать такой метод нерентабельно, поэтому они изготавливаются на станах с двух- и трехвалковыми клетями.

Таблица основных характеристик двутавровой балки
Чертеж	Размеры	Масса	Норматив
	от 10 см до 100 см	от 8,1 кг до 314,5 кг	ГОСТ 26020-83



Для маркировки балок используются следующие обозначения:

• первые 2 числа указывают на высоту профиля в сантиметрах;
• далее следует буква, обозначающая тип профиля;
• ГОСТ, регламентирующий размеры изделия;
• сорт стали.

В народном хозяйстве используются различные типы двутавров. Продукция классифицируется по размеру изделия, марки стали, способу производства, форме и прочим признакам. Различные типы балок регламентируются своими ГОСТами. Основными разновидностями изделия являются:

• Двутавровая балка горячекатаная. Делится на двутавр с параллельными гранями полок и наклонными. Сырьем для производства служат углеродистые и низколегированные стали. В соответствие с точностью изготовления балки делятся на стандартную и повышенную точности. Согласно установленным требованиям, поставляются профили длиной 4-12 метров.
• Специальная балка. Делится на несколько категории, которые имеют свои особенности. Такие балки применяются для возведения подвесных путей , армирования сводов шахт (С), изготовления кузовов тяжелого транспорта. Специальные двутавры выпускаются с высокой и обычной точностью.
• Двутавр с параллельными полками. Наиболее часто применяется в строительстве и сочетает в себе оптимальные показатели прочности, стоимости и простоты монтажа. Такой металлопрокат делится на нормальный (Б), широкополочный (Ш) и колонный (К). Нормальный двутавр подходит для возведения конструкций решетчатого типа, и способен выдержать высокие нагрузки на изгиб. Широкополочный вариант используется в колоннах небольшого размера и держит повышенные нагрузки на сжатие. Колонные балки являются наиболее прочными и способны выдержать все виды нагрузок. Из-за большого веса таких изделий они обычно используются для изготовления колонн. Наиболее распространенным диапазоном длин такого двутавра составляет 6-24 м.

Вес стальной балки

При проектировании конструкций важно рассчитать нагрузку на фундамент и несущие конструкции. Для этого необходимо знать вес всех элементов. На массу погонного метра двутавровой балки влияют, сорт используемой стали, тип проката и габариты изделия. Воспользовавшись специальной таблицей можно без труда рассчитать вес стальной балки.

Таблица массы двутавровой балки
Номер	Вес 1 метра, кг	Метров в тонне
10Б1	8,1	123,46
12Б1	8,7	114,94
12Б2	10,4	96,15
14Б1	10,5	95,24
14Б2	12,9	77,52
16Б1	12,7	78,74
16Б2	15,8	63,29
18Б1	15,4	64,94
18Б2	18,8	53,19
20Б1	22,4	44,64
23Б1	25,8	38,76
26Б1	28	35,71
26Б2	31,2	32,05
30Б1	32,9	30,40
30Б2	36,6	27,32
35Б1	38,9	25,71
35Б2	43,3	23,09
40Б1	48,1	20,79
40Б2	54,7	18,28
45Б1	59,8	16,72
45Б2	67,5	14,81
50Б1	73	13,70
50Б2	80,7	12,39
55Б1	89	11,24
55Б2	97,9	10,21
60Б1	106,2	9,42
60Б2	115,6	8,65
70Б1	129,3	7,73
70Б2	144,2	6,93
80Б1	159,5	6,27
80Б2	177,9	5,62
90Б1	194	5,15
90Б2	213,8	4,68
100Б1	230,6	4,34
100Б2	258,2	3,87
100Б3	285,7	3,50
100Б4	314,5	3,18



При общих расчетах фактический вес балки может отличаться от теоретических значений на 2-4%.

Балка двутавровая: ГОСТ

Двутавровые балки являются важнейшей частью несущих конструкций. Поэтому их производство строго регламентируется государственными стандартами, а каждая партия изделий проходит строгий контроль качества. Для двутавров используются следующие ГОСТы:

• ГОСТ 8239-89. Содержит стандарты для горячекатаных балок с уклоном внутренних граней полок.
• ГОСТ 19425-74. Используется для горячекатаных изделий для подвесных путей и укрепления стволов шахт. Также такие двутавры применяются в машиностроении, судостроении и прочих отраслях промышленности.
• ГОСТ 26020-83. Регламентирует производство горячекатаных балок с параллельными гранями полок. Стандарт включает требования для всех подвидов изделия.
• ГОСТ 5267.5-90. Используется для специальных типов двутавровых балок №19 с углом отклонения полок –10%, с обычной или повышенной точностью. Такие изделия используются в вагоностроении в качестве несущих элементов.

В стандартах указываются габариты изделия и допустимые отклонения от размеров. Строгое соответствие ГОСТам позволяет получать продукцию высокого качества, а также упрощает расчеты при проектировании и подборе подходящего сортамента.

Расчет стали для балки всего за 3 шага, чтобы следовать

Инженер Мойд | 21 октября 2018 г. | Количественная съемка | Комментариев нет

Количество луча очень легкое и простое. Просто вам нужно знать об основах Beam. Давайте решим этот пример, чтобы понять его лучше.

Пример:

Пусть имеется свободно опертая балка сечением 300×500 мм и длиной 4 м. Основные стержни, используемые в этой балке, имеют диаметр 20 мм, а диаметр опорного стержня составляет 16 мм. Диаметр хомута 12 мм, шаг хомута на конце 100 мм и 150 мм на средней опоре балок.

1. Рассчитайте необходимое количество стали для балки.
2. Длина резки хомутов?
3. Рассчитайте вес стали.

Данные:

Длина = 4 м

Высота = 500 мм

Ширина = 300 мм

Решение: 9 0003

Основные стержни (20 мм):

длина = длина балки + развертка длина – изгиб

#Где

<изгиб  45°=1d   90°=2d     135°=3d  >

<разверточная длина – сцепление между сталью и бетоном >

Длина:

Основная = 4000 + (50d×2) – (2d×2)

= 4000 + (50×20×2) – ( 2×20×2)

= 4000 + 2000 – 80

= 5920 мм или 5,92 м Анс.

Для 2 шт.

= 20 × 20/162 × 11,84

= 29,2 кг

Опорные стержни (16 мм):

Длина = длина балки + Ld – изгиб

#где

<для изгиба 90 градусов=2d>

Опора = 4000 + (50d×2) – (2d×2 )

= 4000 + (50×16×2) – (2×16×2)

= 4000 +1600 – 64

= 5536 или 5,536 м Ответ…

Для 2 номера

= 5,536 × 2

=11,072 м

Вес = d ² /162 × длина = 16 × 16/162 × 11,072= 16,47 кг

Стремена:

Длина делится на 2 части: 1-я на опоре и 2-я ^и на средней опоре.

Для концевых опор: (шаг 100 мм)

Длина / 3:

= 4000/3

= 1333,3 м

Кол-во хомутов

9 0002 = длина/расстояние + 1

= 1333,3/100+ 1

= 14,33 использование 15 шт.0008

Для средних опор: (шаг 150 мм)

Длина = 1333,3 м

Количество хомутов

= длина/расстояние + 1

= 133,3/150+ 1

= 7,88 использовать 8 номеров

Отрезная длина хомутов:

Поперечное сечение хомутов

Ширина = 300 мм

Высота = 500 мм

A — горизонтальная длина хомута

= 30 0 – (2 х прозрачная крышка) – (2 x половина диаметра стержня)

= 300 – (2 x 30) – (2 x 6)

= 228 мм

B – длина хомута по вертикали

= 500 – (2 x прозрачная крышка) – (2 x половина диаметра стержня) )

= 500 – (2 x 30) – (2 x 6)

= 428 мм

Резка   длина одного хомута равна 9000 8

Длина реза

= (2 x A )+(2 x B)+(2 x 10D)-(3d x 2)-(2d x 3)

#где

<10d — крючок, 3d — изгиб на 135 градусов, а 2d — изгиб на 90 град>

<В одном хомуте требуется 5 изгибов>

Длина резки:

= (2 x 228)+(2 x 428)+(2 x 10 x 12)-(3 x 12 x 2)- (2 x 12 x 3)

= 456 + 856 + 240 – 72 – 72

= 1408 мм или 1,408 м

Всего 38 хомутов

= 1. 408 x 38

= 53,50 м

Вес стремян

= d ² /162 x длина

= 12 ² /162 x 53,50

= 47,55 кг

Общий вес стали

= Основные стержни + Опорные стержни + Хомуты

= 29,2 + 16,47 + 47,55

= 93,22 кг
