Пвс провод характеристики: Провода ПВС — технические характеристики, описание, расшифровка, ГОСТ

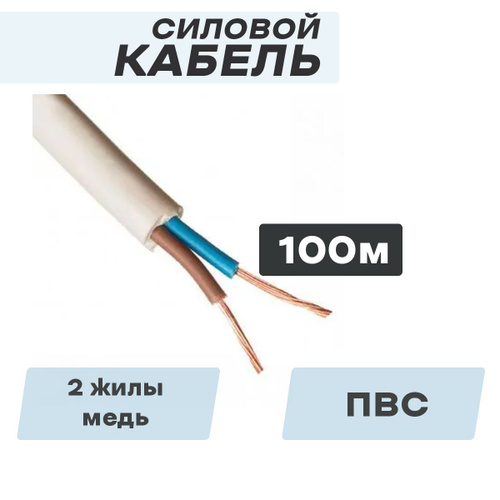

Основные технические характеристики провода ПВС

Жилы провода ПВС имеют класс гибкости 5 и выше. Учитывая это, можно выбрать требуемое сечение единичных проволок в общем сечении жилы. Если провод имеет жилы с номинальным сечение 1,0 мм2, то сечение единичной проволоки не должно превышать 0,21 мм2. Следовательно, для жилы 2,5 мм2 – не более 0,26 мм2.

Изоляция для провода ПВС выбирается в зависимости от сечения жил. Изоляция жил имеет толщину 0,6-0,8 мм, а оболочка – 0,8-1,2 мм. Использоваться должна такая изоляция, которая будет обеспечивать сопротивление изоляции, указанное в ГОСТе 7399-97.

Для провода ПВС рабочими температурами являются значения от -25 до +40 С. Максимальное значение рабочей температуры — +70 С. Монтаж кабеля нельзя производить при температуре ниже -20 С.

Согласно инструкции, оболочка не поддерживает процесс горения, но при этом подвержена температурному воздействию.

Согласно ГОСТ 7399-97 при соблюдении условий эксплуатации срок службы ПВС провода составляет не менее 6 лет.

Оболочка провода ПВС не должна иметь вмятин или выпуклостей. При изготовлении необходимо следить за тем, чтобы между жилами не оставалось свободного пространства. В случае необходимости могут быть использованы дополнительные материалы. Оболочка с жил должна сниматься легко и без каких-либо затруднений.

Область применения провода ПВС

Даже с учетом высокой гибкости провод ПВС не предназначен для монтажа скрытой электропроводки. И вообще для монтажа электропроводки в целом.

Для монтажа электропроводки лучше использовать специально предназначенный для этих целей кабель на примере ВВГ, ВВГнг и прочие аналоги.

На это есть целый ряд причин, первая хотя бы то, что ПВС не кабель, а провод.

Провод ПВС используется в сфере изготовления электрических приборов и бытовой техники. Он является частью конструкции практически всего слесарного, холодильного, телевизионного и строительного электроинструмента. Им осуществляется подключение прибора к сети. Также с его помощью изготавливаются удлинители, сетевые адаптеры и пр.

От чего зависит стоимость провода ПВС?

Так как разные размеры проводов ПВС отличаются друг от друга количеством жил и площадью их сечения, то вполне понятно, что они будут отличаться друг от друга и по цене. Зависимость между конструкцией провода и его стоимостью достаточно прозрачная: чем больше жил и площадь сечения, тем больше цена провода ПВС.

Разница может довольно ощутимой. Так, провод ПВС с максимальным числом жил – 5 и наибольшей (для проводов ПВС) площадью сечения 16 стоит почти в 40 раза дороже, чем тонкий ПВС 2Х0 5.

Как выбрать сечение провода ПВС?

При покупке провода ПВС в первую очередь следует принимать во внимание ожидаемый ток нагрузки. Удельное электрическое сопротивление токопроводящих жил постоянному току — 0,01724 Ом• мм2/м (при температуре окружающей среды 20°С). Номинальная токовая нагрузка, которую способен выдерживать провод зависит от его сечения и составляет:

  • 6 А — для сечения 0,75 мм2;
  • 10 А — для сечения 1,0 мм2;
  • 16 А — для сечения 1,5 мм2.

Следует помнить, что максимально возможный ток может снижаться при повышении температуры окружающей среды.

Число и номинальное сечение жил, мм2

Класс жилы по ГОСТ 22483 не ниже, или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70°С, МОм на 1 км, не менее

изоляции

оболочки

мин

макс.

ПВС 2×0 75

5

0,6

0,8

6,0

7,6

0,011

ПВС 2×1 00

0,6

0,8

6,4

8,0

0,010

ПВС 2×1 50

0,7

0,8

7,4

9,0

0,010

ПВС 2×2 50

0,8

1,0

8,9

11,0

0,009

ПВС 3×0 75

0,6

0,8

6,4

8,0

0,011

ПВС 3×1 00

0,6

0,8

6,8

8,4

0,010

ПВС 3×1 50

0,7

0,9

8,0

9,8

0,010

ПВС 3×2 50

0,8

1,1

9,6

12,0

0,009

ПВС 4×0 75

0,6

0,8

6,8

8,6

0,011

ПВС 4×1 00

0,6

0,9

7,6

9,4

0,010

ПВС 4×1 50

0,7

1,0

9,0

11,0

0,010

ПВС 4×2 50

0,8

1,1

10,5

13,0

0,009

ПВС 5×0 75

0,6

0,9

7,4

9,6

0,011

ПВС 5×1 00

0,6

0,9

8,3

10,0

0,010

ПВС 5×1 50

0,7

1,1

10,0

12,0

0,010

ПВС 5×2 50

0,8

1,2

11,5

14,0

0,009

Расцветка оболочки проводов

Марка

Цвет оболочки (изоляции), оплетки

ПВС

Белый, голубой, желтый, зеленый, коричневый, красный, оранжевый, серый, синий, черный

Расцветка изоляции жил

Число жил

Цвет (расцветка) жил

шнура или провода с заземляющей жилой

шнура или провода без заземляющей жилы

2

Голубой, коричневый

3

Зелено-желтый, голубой, коричневый

Голубой, черный, коричневый

4

Зелено-желтый, голубой, черный, коричневый

Голубой, черный, коричневый, черный или коричневый

5

Зелено-желтый, голубой, черный, коричневый, черный или коричневый

Голубой, черный, коричневый, черный или коричневый, черный или коричневый

Массы проводов, кг/км

Номинальное сечение жил, мм2

Число жил

2

3

4

5

0,75

57,6

68,2

77,1

94,8

1,00

66,4

77,8

93,8

111,0

1,50

88,5

110,9

132,0

164,0

2,50

134,0

167,0

205,0

253,0

28 мая 2021

технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩16 сечений по цене от 13.

18 ₽ до 79.99 ₽

Провод ПВС — это гибкий кабель со скрученными многопроволочными медными жилами, с ПВХ изоляцией и в ПВХ оболочке.

Варианты поставки:

Бухта Катушка Барабан

16 товаров

  • По 20
  • По 60
  • По 100
  • Сортировать
  • По возрастанию цены
  • По убыванию цены
  • По убыванию популярности
  • По возрастанию популярности
  • По убыванию кол-ва отзывов
  • По возрастанию кол-ва отзывов
  • ПВС 2х0,75

    В наличии

    от 13. 18 ₽

    за м

  • ПВС 2х1

    В наличии

    от 16.50 ₽

    за м

  • ПВС 2х1,5

    В наличии

    от 22.53 ₽

    за м

  • 42","category":"По типу кабеля/Соединительные","brand":"ПВС","list":"brandlist","position":4}»>

    ПВС 2х2,5

    В наличии

    от 35.42 ₽

    за м

  • ПВС 3х0,75

    В наличии

    от 17.88 ₽

    за м

  • ПВС 3х1

    В наличии

    от 22.

    56 ₽

    за м

  • ПВС 3х1,5

    В наличии

    от 31.42 ₽

    за м

  • ПВС 3х2,5

    В наличии

    от 50.00 ₽

    за м

  • 91","category":"По типу кабеля/Соединительные","brand":"ПВС","list":"brandlist","position":9}»>

    ПВС 4х0,75

    В наличии

    от 22.91 ₽

    за м

  • ПВС 4х1

    В наличии

    от 28.62 ₽

    за м

  • ПВС 4х1,5

    В наличии

    от 40. 83 ₽

    за м

  • ПВС 4х2,5

    В наличии

    от 64.90 ₽

    за м

  • ПВС 5х0,75

    В наличии

    от 30.47 ₽

    за м

  • 88","category":"По типу кабеля/Соединительные","brand":"ПВС","list":"brandlist","position":14}»>

    ПВС 5х1

    В наличии

    от 38.88 ₽

    за м

  • ПВС 5х1,5

    В наличии

    от 50.09 ₽

    за м

  • ПВС 5х2,5

    В наличии

    от 79. 99 ₽

    за м

ГОСТ ПВС: 7399-97

Расшифровка ПВС

  • П — Провод
  • В — Изоляция и оболочка из ПВХ пластиката
  • С — Соединительный

Конструкция провода ПВС

  1. Токопроводящая жила — многопроволочная медная или медная лужёная, соответствующая 5 классу по ГОСТ 22483-2012.
  2. Изоляция жилы — из поливинилхлоридного пластиката. Допускается покрытие скрученных токопроводящих жил синтетической пленкой.
  3. Оболочка — из поливинилхлоридного пластиката с заполнением промежутков между жилами.

Технические характеристики ПВС

Номинальное переменное напряжение 380 В частотой 50 Гц
Строительная длина не менее 50 м
Маломеры в партии не более 10% кусками от 5 м
Минимальный радиус изгиба от 40 до 60 мм
Диапазон температур эксплуатации от -25°С до +40°С
Срок службы не менее 10 лет

Провод устойчив:

  • к деформации при температуре +70°С;
  • к растрескиванию;
  • к поражению плесневыми грибами.

Провод не распространяет горение.


Таблица сечений и маркоразмеры ПВС

Число жил и номинальное сечение жилы, мм2 Номинальная толщина изоляции, мм Минимальная толщина оболочки, мм Максимальный наружный диаметр, мм Расчетная масса, кг/км Электрическое сопротивление 1км жилы при 20°С, не более, Ом
2х0,75 0,6 0,8 6 47 270
2х1 0,6 0,8 6,4 57 270
2х1,5 0,7 0,8 7,4 76 270
2х2,5 0,8 1 8,4 101 270
3х0,75 0,6 0,8 6,4 62 270
3х1 0,6 0,8 6,8 68 270
3×1,5 0,7 0,9 8 89 270
3×2,5 0,8 1,1 9,2 128 270
4×0,75 0,6 0,8 6,6 76 270
4×1 0,6 0,9 7,1 82 270
4×1,5 0,7 1 8,5 120 270
4×2,5 0,8 1,1 10,5 178 270
5×0,75 0,6 0,9 7,5 96 270
5×1 0,6 0,9 7,9 107 270
5×1,5 0,7 1,1 9,4 163 270
5×2,5 0,8 1,2 11,3 222 270

Аналоги ПВС


Где применяется

Провод предназначен:

  • для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети, для электроприборов и электроинструментов по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства, огородничества и для изготовления удлинительных шнуров;
  • в системах на напряжение 380/660 В и выдерживает до 380 В;
  • для устройств управления, например, станков, поточных и сборочных линий, конвейерных систем, производственных линий и сооружений, строительства распределительного шкафа, оборудования для коммуникационных технологий, бытовых приборов, генераторов, трансформаторов и машиностроения, распределительного устройства и техники управления, электротехники, монтажа, упаковочной, текстильной, деревообрабатывающей электрической техники, устройств обработки данных, в очистительном оборудовании, автомобилестроении, технологиях автоматизации, производстве прессов и пресс-форм, печатных и бумажных машин, технологии обработки поверхностей, металлургической промышленности, на заводах по розливу напитков, в химической промышленности, для организации искробезопасных схем, в блоках управления во взрывных станках с ЧПУ, для ламп и осветительной техники.

Цвета

Кабель выпускается в следующих цветах: красный, голубой, черный, коричневый, желтый, зеленый, белый, серый, оранжевый, розовый, фиолетовый.

🔺 Количество товара в каталоге 16 по цене от 13.18 ₽
🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России

Ultimate Guide to PVC Cable Types and Specifications

Поскольку мы говорим о кабелях и проводах из ПВХ, это один из таких терминов, который вы, вероятно, слышите каждый божий день. Но некоторые выдающиеся элементы попадают в основной состав кабельных сборок, а также в промышленную продукцию. Обычная масса кабелей, с которой приходится иметь дело как производителям, так и разработчикам прототипов, является основной причиной того, что мы поставляем аккуратные, эффективные и эффективные кабельные сборки по всему миру.

В этом руководстве вы сможете получить некоторую информацию о различных типах кабелей из ПВХ категории Cat5e и многое другое. Давайте приступим к обсуждению ниже!

Что такое кабель из ПВХ?

Кабель ПВХ изготовлен из термопластичного материала, известного как поливинилхлорид. Он также используется для кабельных оболочек или изоляции проводов. Вы можете использовать такие кабели для различных целей благодаря их отличным свойствам. Это включает в себя химическую, термо- и водостойкость, большую прочность, высокую долговечность и универсальность.

Причина, по которой кабель ПВХ Cat6 становится настолько популярным, заключается в его оболочке и изоляционном материале. Вы обнаружите, что этот материал обычно используется в строительстве проводки и кабелей. Таким образом, на рынке доступно множество ПВХ-кабелей, и каждый из них отличается друг от друга в зависимости от потребностей клиентов.

Руководство по различным типам кабелей из ПВХ

Ниже приведен список нескольких распространенных типов кабелей из ПВХ, доступных на рынке:

1. Специальные провода и кабели из ПВХ

Специальный кабель из ПВХ категории 6 обладает некоторыми уникальными и особыми свойствами, предназначенными для изоляции проводов или оболочки кабелей. ПВХ, который используется в специальных кабелях и проводах из ПВХ, имеет отличные механические и электрические характеристики по сравнению со средним стандартом.

Кроме того, объемные ПВХ-кабели категории 6 обладают большой гибкостью и высокой прочностью, что достаточно для решения сложных задач по прокладке кабелей. Температура этого провода из ПВХ будет варьироваться от:

  • Фиксированная укладка от -40°C до +70°C
  • Гибкая прокладка от +5°C до +70°C

ПВХ, который является еще одним распространенным типом кабеля из ПВХ. Эта проводка также известна чрезвычайной морозостойкостью даже при минусовых температурах. Такие кабели из морозостойкого ПВХ часто обладают отличной механической прочностью или большой гибкостью.

Кроме того, он показывает отличные характеристики даже при различных погодных условиях. Диапазон температур этого провода из ПВХ:

  • Фиксированная прокладка от -40ºC до +70ºC
  • Гибкая прокладка от -20ºC до +70 °C

3. Термостойкий ПВХ

термостойкий ПВХ, способный существовать при экстремальных температурах до +105°C. Этот тип ПВХ-кабеля Cat5e имеет изоляцию или отличные материалы оболочки, которые лучше всего использовать для различных механических и электрических целей. Следовательно, этот тип проводки лучше всего подходит для более высокого уровня температуры.

Еще один факт об этом ПВХ-кабеле Cat5e заключается в том, что не все электропроводные кабели этой категории способны выдерживать максимальную температуру. Выдерживая его при температуре выше максимальной, срок службы проводки будет сокращен. Диапазон температур этого провода из ПВХ:

  • Фиксированная прокладка от -40ºC до +90ºC
  • Гибкая прокладка от +5 ºC до +90 °C
  • Кратковременное использование от – до +150 °C

4. Маслостойкий ПВХ

Одним из таких кабелей из ПВХ является маслостойкий ПВХ. Все смеси, используемые в производстве электропроводки, полностью маслостойкие. Вы обнаружите, что эта смесь используется в качестве материала оболочки в кабелях. Но вы также можете использовать его в проводах в качестве изоляции.

Диапазон температур этого провода из ПВХ:

  • Фиксированная прокладка: от – 40ºC до +70ºC
  • Гибкая прокладка: от +5 ºC до +70 °C отличаются высокой универсальностью по своей природе. Именно эта универсальность придала кабелям из ПВХ чрезвычайную гибкость, которую можно модифицировать в соответствии с требованиями. Вы также обнаружите, что его легко модифицировать и перерабатывать. Природу легко модифицировать, что делает ее замечательной даже для использования в пластмассах или смазочных материалах. Повышенный уровень универсальности часто увеличивает использование кабелей из ПВХ в сложных отраслях промышленности. 9№ 0003

    Еще одно преимущество этого кабеля из ПВХ заключается в том, что он обладает исключительной прочностью, что делает его прочным и прочным по сравнению с кабелями других типов. Этот прочный характер часто увеличивает использование кабелей в различных отраслях промышленности. Вы обнаружите, что это массивно высоко в общем долголетии. Эта прочная природа также доступна с большим использованием сопротивления. Короче говоря, эти кабели устойчивы к истиранию, коррозии и ржавчине.

    СпецификацияКат5е Кат6 Кат6а
    Кабельная оболочка Пленум, стояк и ПВХ Пленум, стояк и ПВХ Пленум и стояк
    Калибр проволоки 24-AWG 23-AWG 23-AWG Сильно скрученный
    Частоты 350 МГц 550 МГц 750 МГц
    Температура установки от 0°C до 60°C от 0°C до 60°C от 0°C до 60°C
    Пары 4 витых пары 4 витых пары 4 витых пары
    Упаковка Коробка Easy Pull Коробка Easy Pull Деревянная катушка
    Цвета Черный, Синий, Белый, Красный, Зеленый, Желтый Черный, Синий, Белый, Красный, Зеленый, Желтый Черный, Синий, Белый, Красный, Зеленый, Желтый
    Соответствие стандартам ETL, FCC, CE, CSA, ISO/IES, RoHS FCC, CE, CSA, ISO/IES, RoHS ETL, FCC, CE, CSA, ISO/IES, RoHS

    Проволока из ПВХ, предназначенная для резки проволоки, проволоки U-образного типа, петли и катушки из ПВХ-проволоки

    Продукт

    0 Проволока из ПВХ Благодаря проволоке из оцинкованного железа в качестве материала проволока с покрытием из ПВХ обеспечивает превосходную коррозионную стойкость и более длительный срок службы по сравнению с обычной оцинкованной проволокой. Идеально подходит для защиты прибрежных территорий и объектов растительного и животного мира с агрессивной средой. В этих условиях оцинкованная сетка рабица прослужит долго, так как Цинк не устойчив к соленому воздуху. А вот покрытие ПВХ справляется с этим фактором. Но цена покрытия ПВХ несколько выше цены оцинкованной проволоки.

    Провод ПВХ выдерживает экстремальные температуры, кроме того, покрытие ПВХ не выгорает под воздействием солнечных лучей. Толщина поливинилхлоридного покрытия на проводе не менее 0,25 мм (при диаметре провода от 2 мм включительно) и не менее 0,35 мм (при диаметре провода более 2 мм).

    PW-01: Прямая и обрезанная проволока из ПВХ

    PW-02: Провод с покрытием из ПВХ (провод типа U)

    PW-03: Двухпетлевые стяжки из ПВХ

    PW-04: Катушки с покрытием из ПВХ

    Спецификация провода из ПВХ 1:

    • Материалы: Электро-оцинкованная или горячеоцинкованная проволока, черная железная проволока.
    • Диаметр: 2,0 мм, 1,4 мм, 1,6 мм и т.д.
    • Прочность на растяжение: 3565 кг/мм 2 .
    • Цвет: Зеленый, синий, красный, желтый, оранжевый, серый цвет и т.д.
    • Упаковка: 9 шт.0191 Облицован полосами ПВХ и обернут тканью из ПВХ или мешковины.

    Проволока с покрытием из ПВХ Спецификация 2:

    • Применение: Усиление каркаса брезента.
    • Диаметр: До покрытия 3,0 мм / После покрытия 5,0 мм.
    • ПВХ-покрытие: 2,0 мм.
    • Цвет: Темно-зеленый.
    • Прочность на растяжение: Мин. 1960 Н/мм 2 .
    • Упаковка: мотки по 27 кг (500 м) и мотки по 2,7 кг (50 м).

    Тройная проволока Gal с покрытием из ПВХ новый размер и упаковка:

    • Внутренний диаметр: 1,4 мм.
    • Внешний диаметр: 2 мм.
    • Вес: 10 кг/рулон.
    • Цвет: темно-зеленый.
    • Упаковка: Каждый рулон обернут в тонкий полиэтиленовый лист, а затем в рогожку.
    • Внутренний диаметр: 1,5 мм.
    • Внешний диаметр: 2 мм.
    • Вес: 15 кг/рулон.
    • Цвет: Зеленый.
    • Упаковка : Каждый рулон обернут в тонкий полиэтиленовый лист, а затем в рогожку.
    • Внутренний диаметр: 1,7 мм.
    • Внешний диаметр: 2,3 мм.
    • Вес: 18 кг/рулон.
    • Цвет: Зеленый.
    • Упаковка: Каждый рулон обернут в тонкий полиэтиленовый лист, а затем в рогожку.

    PW-05: Провод ПВХ 5

    PW-06: Провод ПВХ 6

    PW-07: Провод ПВХ 7

    PW-08: Провод ПВХ 8

    PW-09: Провод ПВХ 9

    PW-10: Провод ПВХ 10

    PW-11: Провод ПВХ 11

    PW-12: Провод ПВХ 12

    PW-13: Провод ПВХ 13

    PW-14: Провод ПВХ 14

    PW-15: Провод ПВХ 15

    PW-16: Провод ПВХ 16

    PW-17: Провод ПВХ 17

    PW-18: Проволока из ПВХ 18

    Применение:

    1. Проволока с покрытием из ПВХ Может быть изготовлена ​​из вязальной проволоки, проволоки типа U, прямой и обрезанной проволоки и проволочных стяжек с двойной петлей.
