Трансформаторы для прогрева бетона используются при производстве работ в осенне-зимний период, когда сроки затвердения цементных составов увеличиваются. Вода при отрицательных температурах кристаллизуется раньше, чем бетон успевает набрать необходимую прочность. Для решения этой проблемы используют различные добавки и присадки. При температуре ниже – 5 градусов самым оптимальным решением будет подогрев бетона с помощью электрического тока.

Преимущества подогрева бетона.

Использование трансформатора для прогрева, а также расходы на электричество компенсируются рядом преимуществ:

  • проведение строительных работ в любое время года;
  • не требует дополнительных затрат на покупку дорогих присадок, химических добавок против замерзания бетона;
  • соблюдение норм и сроков строительства;
  • отсутствие простоев между этапами строительства.

Виды и характеристики трансформаторов.

При подборе установки для прогрева бетона учитывают основные технические характеристики трансформаторов:

  • выдаваемую мощность;
  • рабочее напряжение;
  • система охлаждения;
  • наличие регулирующей автоматики.

Для подбора мощности необходимо учитывать длину провода ПНСВ. У самого распространенного провода диаметр 1,2 м, сопротивление которого 0,15 Ом/м, для провода с большим сечением сопротивление будет меньше. Ток проходящий по жиле не должен превышать 16А. Пропускная мощность одного метра провода ПНСВ диаметром 1,2 мм рассчитывается по формуле: сила тока в квадрате помноженная на сопротивление, в нашем случае 38,4 Вт. Путем произведения длины провода на его пропускную мощность и узнаем требуемую мощность для трансформатора.

По системе охлаждения разделяют на воздушную и масляную. Воздушная представляет собой естественное охлаждение и принудительное, с помощью вентиляторов. В масляной системе тепло от обмотки отводится с помощью заполненного маслом бака. Маслонаполненные трансформаторы благодаря системе охлаждения являются более надежным и эффективным решением.

Распространенные модели трансформаторов для прогрева бетона.

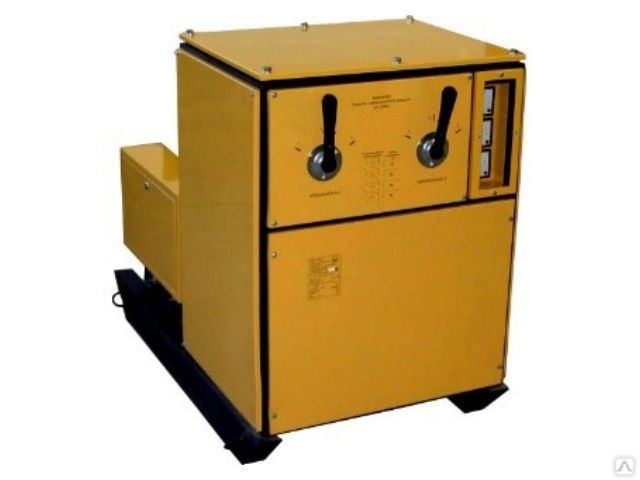

Самым распространенным маслонаполненным трансформатором является КТПТО 80.

Выпускается в 3-х возможных комплектациях:

  • КТПТО 80у – самая простая версия прогревочного трансформатора мощностью 80 кВА и входным напряжением 380В. Установкой предусмотрены блокировки, обеспечивающие безопасность для работников при прогреве бетона. Оператор вручную производит отключение трансформатора, не допуская перегрева, таким образом происходит контроль за проектной температурой.
  • КТПТО 80.0 – отличается от предыдущей наличием панели приборов и индикацией.
  • КТПТО 80.2 – главная особенность, это автоматический контроль за нагревом благодаря встроенному электронному регулятору-измерителя ТРМ. Трансформатор автоматически переключает режимы нагрева для достижения заданных параметров, которые выставлены на регуляторе ТРМ, тем самым осуществляя контроль для оптимального прогрева бетона.

Сухой трансформатор для прогрева бетона

ТСДЗ отличается от масляного наличием принудительного воздушного охлаждения и не имеет переключателя между режимами прогрева.  Разделяются по мощности на ТСДЗ 63 и ТСДЗ 80. Из недостатков выделяют отсутствие регулировки напряжения на выходе и постоянный контроль за работой вентиляторов.

Принцип работы.

Перед заливкой бетонной смеси к армирующему каркасу крепится провод ПНСВ, концы которого после заливки и распределения бетона подключаются к трансформатору, и подается напряжение.

  • Прогрев необходимо осуществлять при постепенном увеличении температуры не выше 10 °C в час.
  • Продолжать нагрев пока бетон не наберет половину своей максимальной прочности. Максимальной температурой будет 80°C, оптимальным же показателем является отметка в 60°C.
  • Остывание бетона должно происходить со скоростью 5°C в час, это позволит избежать нарушение целостности бетонной смеси.

При выполнении всех технологий прогрева бетон наберет марку прочности исходя из его состава. После выполненных работ греющий провод останется в толще бетона и послужит дополнительным армирующим материалом.

Популярные модели трансформаторов для прогрева бетона можно приобрести в компании Афалина Техно, получив необходимую профессиональную консультацию по телефону +7 (351) 729-92-90

Основные виды прогревочных трансформаторов

Заказать аренду

Если вы уже имеете представление о технологии прогрева бетона и перед вами встал вопрос покупки или аренде трансформатора для прогрева бетона, то можно еще раз определиться, для чего прогревать бетон вообще, и какое лучше использовать для этого оборудование и расходные материалы.

Основные причины прогрева бетона

У любых материалов, в том числе строительных, имеются свои отраслевые допуски характеристик, определяющих его пригодность к эксплуатации. В случае с бетонными конструкциями, главным показателем является твердость. Твердость бетона,  это прежде всего правильная его структура. Как известно, структурная твердость бетона закладывается в течении первых суток, после его заливки. Главным аспектом, влияющим на будущую твердость и целостность структуры бетона, является уровень влаги, как первоначально, так и процесс ее высыхания. В зимних условиях пониженных температур этот процесс может значительно замедлиться. К тому же, вода в бетонном растворе может кристаллизоваться, что приведет к появлению внутренних пустот и трещин. Такой бетонный монолит будет непригодным для эксплуатации и его придется переделывать. С целью упростить решение этой проблемы, сейчас имеется ряд специальных добавок в сам состав бетонного раствора, но они крайне дороги и по факту не решают проблему на все 100.

Оптимальным и ставшим наиболее популярным среди строителей способом ведения монолитного строительства в условиях зимы стала технология прогрева бетона с помощью электрических кабелей. Практически все из видов провода ля прогрева бетона имеют рабочее напряжение 380 вольт и требуют подключения их через специальные трансформаторы

Суть работы прогревочных трансформаторов

Трансформаторы для прогрева бетона полностью адаптированы к условиям стройплощадки. Они имеют защищенный корпус, панель управления, необходимую электро автоматику, амперметры, для контроля за работой и системы охлаждения.  Главным показателем качества для трансформатора для прогрева бетона является стабильность подаваемого в провода тока, что гарантирует исправность проводов и равномерный прогрев бетонного раствора.  Сила тока у большинства прогревочных проводов и трансформаторов к ним в диапазоне от 14 до 16 ампер.

Основные марки трансформаторов для прогрева бетона

  • КТПТО-80 – популярная и распространенная марка трансформатора на масляном охлаждении мощностью 80 ватт. Этой мощности хватает для качественного прогрева около 40 кубометров бетонного раствора.  Прост в управлении и надежен в работе. Из минусов можно отметить достаточно большой вес и размеры.
  • СПБ-20 – Компактный и надежный трансформатор для малых объемов строительства. Подключается к трехфазной сети и обладает рабочей мощностью 20 ватт.
  • ТСДЗ-63/0.38 –
    Отлично зарекомендовавший себя в длительном использовании трансформатор. Имеет воздушную систему охлаждения с принудительной вентиляцией. Мощность выходящего тока 63 ватта.

При малых и сезонных строительных заказах и подрядах будет крайне выгодна и целесообразна аренда трансформатора прогрева бетона. Окончательный выбор модели и необходимого количества трансформаторов зависит от объемов строящегося здания и может быть включен в инженерный расчет при его аренде и аренде опалубке и других комплектующих к ней.


Аренда трансформаторов для прогрева бетона в Москве от Рент РФ| Рент РФ

Решили пристроить к дому веранду, выложить гараж из блоков или подготовить качественный фундамент для последующего строительства дома, а сроки поджимают, то рекомендуем использовать трансформатор для подогрева бетона.

Установка мощностью 20-100 кВт эффективно прогреет бетонное основание по всему объему, что значительно ускорит процесс строительства и при этом не нарушит технологию. Высушивание бетона изнутри гарантирует сохранность в нем достаточного количества влаги для качественной полимеризации и при этом сохранении прочности и высоких эксплуатационных показателей.

Благодаря использованию трансформаторов для подогрева бетона строительство домов можно выполнять не только в летний или осенне-весенний период. Возводить не менее качественные здания можно и зимой, сохраняя качество и надежность. Кроме этого трансформаторная установка позволяет прогревать мерзлый грунт, делая его более податливым для рытья и прокладки коммуникаций, установки опалубки для заливки фундамента и прочих нужд.

Стоимость такого оборудования невероятно высокая, поэтому арендными услугами пользуются не только физические, но и юридические лица, являющиеся представителями малых и крупных строительных компаний. Необходимость в аренде прогревочного трансформатора может быть связана как поломкой собственного оборудования, так и с трудностями в его приобретении. Аренда трансформаторов для прогрева бетона востребованная услуга в нашей компании.

Почему лучше взять оборудование в компании «Рент РФ»

Компания «Рент РФ» не первый год предлагает услуги аренды строительных электроинструментов, поэтому накопила большую базу агрегатов и установок только от ведущих мировых производителей. Мы не доверяем неизвестным маркам. При обращении к нашим услугам клиент также получает следующие преимущества:

Невысокая стоимость услуги. Цена зависит от количества дней аренды и чем их больше, тем меньше цена за 1 день.

При заказе оборудования для работы в пределах города осуществляется доставка, поэтому вам не придется отправлять транспорт за трансформатором к нам.

При возникновении неполадок в работе оборудования для подогрева бетона, его ремонт выполняется специалистами нашей компании. Клиент платит только за фактическое время эксплуатации.

Как взять в аренду оборудование?

Чтобы взять в аренду трансформатор для подогрева бетона, лучше обратиться к нашему специалисту по телефону +7(499)110-70-83 или сделать заказ на сайте. Он, исходя из вашей специфики и объема работы, поможет выбрать необходимую установку и организует ее доставку на объект.

Перечень городов Московской области где возможно оформить аренду трасформатора для прогрева бетона:
