Содержание

схема укладки ПНСВ, маркировка и цены

Технология кабельного прогрева заливаемого бетона применяется при необходимости проведения работ при отрицательных температурах или их ускорения. Данный способ считается самым экономичным, он соответствует требованиям СНиП 3.03.01-87 и используется на строительных площадках любого типа. Главным преимуществом является достижение равномерного прогрева массива изнутри, при правильном подборе толщины и шага провода достигается температура в пределах 40-50 °C, что обеспечивает оптимальные режимы гидратации и набора прочности цементными растворами.

Оглавление:

  1. Виды проводов
  2. Технология монтажа
  3. Средние цены

Разновидности и особенности нагревательных проводов

Для монолитного бетона и железобетона используется одно- и двужильный стальной оцинкованный кабель круглого сечения с достаточно надежной изоляцией из сшитого полиэтилена или поливинилхлорида. Провод остается в толще раствора, покупать дорогие разновидности нецелесообразно, оптимальными для этих целей считаются жилы с диаметром в пределах 1,2-3 мм.

Существуют и другие методы, они описаны в статье об особенностях прогрева бетона.

К наиболее востребованным вариантам относят:

  • ПНСВ.

Провод Нагревательный со Стальной жилой и оболочкой из Винила, оптимальный по цене и характеристикам вид. Для прогрева бетонного раствора используется кабель с диаметром от 1,2 до 3 мм, реже – 4. Рабочий подбирается в пределах 14-16 А, выдержка определенного промежутка между соседними линиями составляет не менее 15 мм. Их нельзя оставлять открытыми, питание подводится через алюминиевый кабель АПВ (в пределах 1 м).

  • ПТПЖ.

Провод Токопроводящий с Параллельными оцинкованными стальными Жилами. Его изоляция также выполняется из полиэтилена, стандартный диаметр лежит в пределах 0,6-1,8 мм, для прогрева оптимальным считается сечение в 1,2. Основное назначение – монтаж ретрансляционных сетей, его укладка выбирается из-за снижения риска повреждения токоведущих жил (при случайном перебитии вторая линия останется рабочей и конструкция застынет правильно).

  • КДБС.

Двужильный кабель для прогрева бетона с запиткой от сети 220 В. Выпускается в секциях с длиной от 3 до 150 м, с одной стороны имеющим вилку или соединительную муфту, с другой – концевую. Токоведущие жилы у него изолированы полиэтиленом, внешняя оболочка изготавливается из ПВХ. КДБС – российская маркировка, зарубежным аналогом являются системы для обогрева заливаемых конструкций ВЕТ (Финляндия).

ПНСВ и ПТПЖ запитываются от линии в 380 В, что подразумевает обязательное добавление в схему подключения понижающего трансформатора. В полный перечень необходимого оборудования также входят медный кабель для питания силовой станции и алюминиевый для трассы и холодных концов. Длину нагревательных стальных жил определяет расчет, для удобства можно воспользоваться онлайн-калькуляторами или табличными данными. В среднем на 1 м

2 бетона уходит 50-60 м кабеля ПНСВ или ПТПЖ и от 20 КДБС. У армированных конструкций расход выше из-за обхода проводов вокруг прутьев или сетки и более низкой погонной нагрузки (30-35 Вт/м у ж/б в сравнении с 35-40 у неармированных).

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

Приветствуется применение инвентарных шаблонов (часто используются при обустройстве теплых полов, они помогут провести монтаж с одинаковым интервалом и правильными радиусами). Профессиональный прогрев подразумевает установку термодатчиков или термометров для контроля процесса.

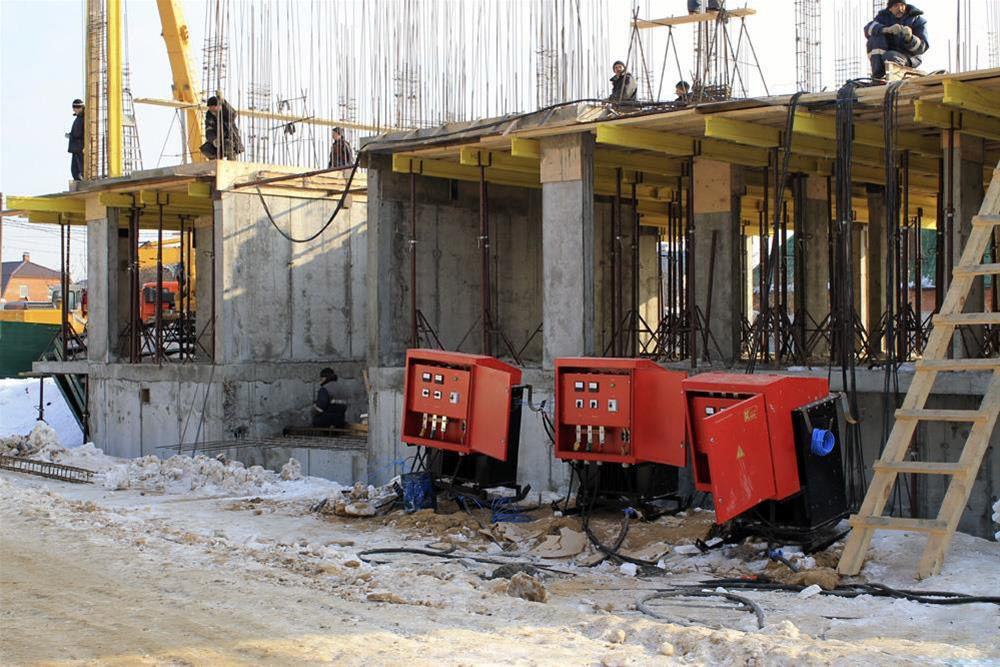

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки. При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м

3 бетона требуется 1 кВт.

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м2 по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м

3, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

  • Минимальная температура заливаемого состава составляет +5 °C.
  • Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
  • Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
  • Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

Маркировка Материал изоляции Диаметр токопроводящей жилы, мм Электрическое сопротивление, Ом/м Длина в бухте, м Цена за 1 п.м., рубли
ПТПЖ 2 Полиэтилен высокого давления 0,6 0,55 500 4,5
1,2 0,14 4,9
1,4 0,1 5
ПНСВ 1 Полиэтилен или ПВХ 1,2 0,15 1000 1,3
2,0 0,044 3,5
3,0 0,02 3,7

Расценки на саморегулирующейся кабель в секциях, соответственно, составляют:

Маркировка Номинальный диаметр нагревательного кабеля, мм Длина рабочей части, м Мощность стартовая/ номинальная, КТ Сопротивление секции, Ом Цена, рубли
40 КДБС с изоляцией их сшитого полиэтилена и ПВХ оболочкой 5-7 10 440/400 104,5-121 1570
20 910/800 50,5-58,5 2020
53 2250/2120 19,9-23,1 4190
82 4080/3280 11,3-13,1 5460
100 5120/4000 9-10,4 6960
150 7680/6000 6-6,9 13000

Провод для прогрева бетона пнсв

Главная » Статьи » Провод для прогрева бетона пнсв


Прогрев бетона греющим проводом ПНСВ

Технология кабельного прогрева заливаемого бетона применяется при необходимости проведения работ при отрицательных температурах или их ускорения. Данный способ считается самым экономичным, он соответствует требованиям СНиП 3.03.01-87 и используется на строительных площадках любого типа. Главным преимуществом является достижение равномерного прогрева массива изнутри, при правильном подборе толщины и шага провода достигается температура в пределах 40-50 °C, что обеспечивает оптимальные режимы гидратации и набора прочности цементными растворами.

Оглавление:

  1. Виды проводов
  2. Технология монтажа
  3. Средние цены

Разновидности и особенности нагревательных проводов

Для монолитного бетона и железобетона используется одно- и двужильный стальной оцинкованный кабель круглого сечения с достаточно надежной изоляцией из сшитого полиэтилена или поливинилхлорида. Провод остается в толще раствора, покупать дорогие разновидности нецелесообразно, оптимальными для этих целей считаются жилы с диаметром в пределах 1,2-3 мм. Существуют и другие методы, они описаны в статье об особенностях прогрева бетона.

К наиболее востребованным вариантам относят:

Провод Нагревательный со Стальной жилой и оболочкой из Винила, оптимальный по цене и характеристикам вид. Для прогрева бетонного раствора используется кабель с диаметром от 1,2 до 3 мм, реже – 4. Рабочий подбирается в пределах 14-16 А, выдержка определенного промежутка между соседними линиями составляет не менее 15 мм. Их нельзя оставлять открытыми, питание подводится через алюминиевый кабель АПВ (в пределах 1 м).

Провод Токопроводящий с Параллельными оцинкованными стальными Жилами. Его изоляция также выполняется из полиэтилена, стандартный диаметр лежит в пределах 0,6-1,8 мм, для прогрева оптимальным считается сечение в 1,2. Основное назначение – монтаж ретрансляционных сетей, его укладка выбирается из-за снижения риска повреждения токоведущих жил (при случайном перебитии вторая линия останется рабочей и конструкция застынет правильно).

Двужильный кабель для прогрева бетона с запиткой от сети 220 В. Выпускается в секциях с длиной от 3 до 150 м, с одной стороны имеющим вилку или соединительную муфту, с другой – концевую. Токоведущие жилы у него изолированы полиэтиленом, внешняя оболочка изготавливается из ПВХ. КДБС – российская маркировка, зарубежным аналогом являются системы для обогрева заливаемых конструкций ВЕТ (Финляндия).

ПНСВ и ПТПЖ запитываются от линии в 380 В, что подразумевает обязательное добавление в схему подключения понижающего трансформатора. В полный перечень необходимого оборудования также входят медный кабель для питания силовой станции и алюминиевый для трассы и холодных концов. Длину нагревательных стальных жил определяет расчет, для удобства можно воспользоваться онлайн-калькуляторами или табличными данными. В среднем на 1 м2 бетона уходит 50-60 м кабеля ПНСВ или ПТПЖ и от 20 КДБС. У армированных конструкций расход выше из-за обхода проводов вокруг прутьев или сетки и более низкой погонной нагрузки (30-35 Вт/м у ж/б в сравнении с 35-40 у неармированных).

Схема укладки

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

Приветствуется применение инвентарных шаблонов (часто используются при обустройстве теплых полов, они помогут провести монтаж с одинаковым интервалом и правильными радиусами). Профессиональный прогрев подразумевает установку термодатчиков или термометров для контроля процесса.

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки. При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м3 бетона требуется 1 кВт.

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м2 по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м3, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

  • Минимальная температура заливаемого состава составляет +5 °C.
  • Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
  • Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
  • Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

Маркировка Материал изоляции Диаметр токопроводящей жилы, мм Электрическое сопротивление, Ом/м Длина в бухте, м Цена за 1 п.м., рубли
ПТПЖ 2 Полиэтилен высокого давления 0,6 0,55 500 4,5
1,2 0,14 4,9
1,4 0,1 5
ПНСВ 1 Полиэтилен или ПВХ 1,2 0,15 1000 1,3
2,0 0,044 3,5
3,0 0,02 3,7

Профессиональные строители знают и понимают разницу между греющим проводом и греющим кабелем, а индивидуальным застройщикам будет полезно иметь об этом представление, что поможет использовать технологию прогрева правильно и более эффективно. Методика прогрева при помощи кабеля дороже по следующим причинам:

  1. Прогрев армированного бетона проводится при подключении схемы с проводами к пониженному напряжению через специальный понижающий трансформатор, чтобы не допустить при случайном повреждении изоляции утечки опасного напряжения в конструкцию через влажную металлическую арматуру;
  2. Греющий КДБС кабель можно подключать к сети 220/380 V без понижения сетевого напряжения.

Подключить пнсв провод или КДБС кабель проще в смысле организации рабочего процесса – соединения делаются через специальные муфты, а кабель при этом не нужно укорачивать или наращивать. Но греющий кабель дороже провода, поэтому в индивидуальном строительстве он используется на усмотрение хозяина. Еще один недостаток кабелей – их нельзя использовать повторно.

КДБС кабель для прогрева бетона

Отличия проводов:

  1. Внешне провод от кабеля можно отличить по следующим признакам: у провода обычно одна жила, у кабеля – две или больше;
  2. У провода номинальные температурные пределы пир нагреве бетона — ± 55;
  3. Максимальная сила тока: 16 А;
  4. Сечение провода –0,6-3 мм, что позволяет гнуть провод в любом направлении и использовать сложные схемы укладки;
  5. Расход провода на нагревание 1 м3 бетонного раствора – 50-55 м.

Какие бывают греющие провода

Провод прогревочный пнсв 1 2 считается самой дешевой продукцией для прогревающих схем. ПНСВ означает: ПН — провод нагревательный, С — сталь), В –виниловая изоляция. Как уже говорилось, это самый дешевый вариант из существующих, поэтому в индивидуальном строительстве он более популярен, но для его эксплуатации нужен понижающий трансформатор, и в частном хозяйстве в этой роли может выступать обычный сварочный аппарат. Греющий провод ПНСВ 1,2

Провод ПНСВ 1,2 представляет собой одну стальную жилу круглого сечения, с ПВХ или пластиковой изоляцией толщиной ≤ 0,8 мм. Рабочее напряжение для запитывания схемы с этим проводом – от 50 до 1000 вольт. Ток –переменный или постоянный. Возможность подключения к источнику постоянного тока позволяет подключать схему прогрева через понижающие трансформаторы с различным напряжением на выходе, но в пределах указанного выше значения. Электрическая развязка через трансформатор – это одна из мер безопасности при работе с высоким напряжением. – при необходимости. Рабочий температурный диапазон этой марки провода — от -60°до +50°С, максимально допустимая температура +80°С. Почему эта марка так популярна у строителей и частных хозяйственников:

  1. Низкая возможность механического повреждения изоляции;
  2. При перепадах напряжения в сети, даже при подключении через понижающий трансформатор, провод не будет перегреваться так интенсивно, как другие аналоги;
  3. Из-за использования стальной жилы провод не деформируется в бетонной массе при ее схватывании и дальнейшем затвердевании;
  4. Сопротивление провода — 0,15 Ом/метр;
  5. Номинальная мощность – до 2,5 кВт/м3;
  6. Расход для 1 м3 бетонного раствора -до 60 погонных метров;
  7. Время схватывания бетона при использовании метода прогрева – до 72 часов.

Схема подключения греющего провода ПНСВ

Вопреки расхожему мнению, ПТПЖ – это не кабель, а провод, который использовался в народно-хозяйственной промышленности еще до изобретения технологии прогрева бетона электричеством. Технические характеристики практически аналогичны параметрам ПНСВ, стальная жила бывает оцинкованной, сечение провода — 0,6-1,2 мм, изоляция ПЭВД (высокого давления). Единственное различие – в количестве жил: у ПТПЖ их две.

  1. Провод ПТПЖ сохраняет рабочие характеристике при уличных температурах до -30°C;
  2. Радиус изгиба в схеме прогрева – не менее 10 диаметров жилы, чтобы не допустить появления микротрещин в изоляции.

Более экономная схема прогревания бетона с использованием ПТПЖ получится, если провод будет иметь сечение не более 0,6 мм. Кроме прогрева бетона, ПТПЖ провод используют в системе «теплый пол».

Шаг укладки провода в разных схемах

Особенности укладки греющего провода

Для каждой бетонной конструкции нужно разработать свою схему и подобрать соответствующие материалы, чтобы прогрев раствора проходил равномерно и сохранялась однородность структуры бетонной массы.

  1. Кабель подключается непосредственно к источнику напряжения, провод должен иметь т.н. «холодные» концы, удельное сопротивление (ρ) которых должно быть меньше ρ провода в схеме;
  2. Минимальный шаг размещения проводов вдоль длинной стороны формы — 15 мм. Сближение проводов может вызвать оплавление изоляции и короткое замыкание. Также нельзя накладывать провода друг на друга;
  3. Хоть в спецификации к проводу и указаны допустимые диапазоны температур, на практике укладывать провод при температуре на улице ниже – 150С не рекомендуется, так как увеличивается риск растрескивания изоляции, что может привести к КЗ;
  4. Эффект от прогревания бетона проводом можно увеличить, если поместить провода в фольгу. Такая теплоизоляция повысит теплообмен и уменьшит сроки дозревания бетона до нормативных значений прочности.

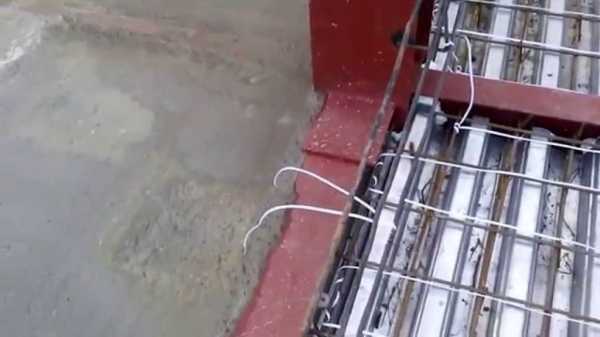

Процесс укладки греющего провода в бетонную смесь

Методика прогрева и укладки провода

Подготовительные работы, которые проводятся перед монтажом схемы прогрева:

  1. Сборка опалубки и армирующего каркаса. Все элементы этих конструкций должны быть освобождены от наледи;
  2. Провод укладывается на одном уровне с верхним и нижним рядами армирующего каркаса, без натяжения и сильного провисания, шаг укладки – 80-200 мм, конкретное расстояние зависит от погодных условий и уличной температуры. Пересечений и соприкосновений провода допускать нельзя, крепить кабель к арматуре следует пластиковыми хомутами, в крайнем случае – проволокой в изоляции или металлическими скрепками.

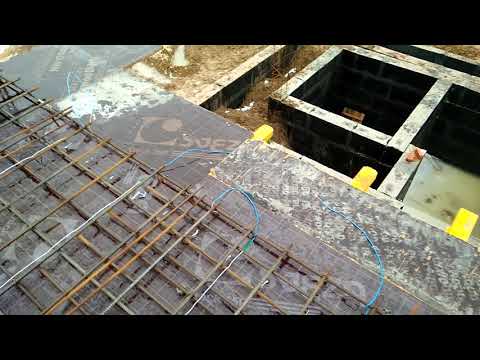

Крепление греющего провода к арматуре каркаса

Температура на улице, оС Расстояние между проводом, см Ø ПНСВ, мм
Для верхнего и нижнего ряда арматуры для нижнего ряда арматуры
-5,0 20 10 1.1 ; 1.2 ; 1.4
-10 16 8 1.1 ; 1.2 ; 1.4
-15,0 12 8 1.1 ; 1.2 ; 1.4
-20,0 10 8 1.1 ; 1.2 ; 1.4

Крепление провода стальными скрепками

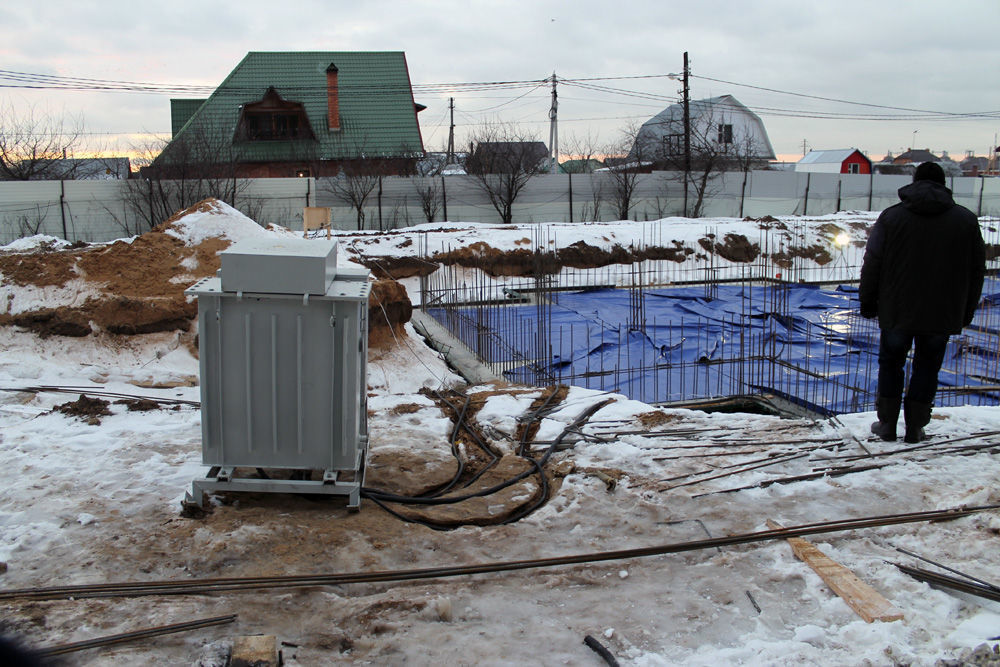

  1. Понижающий трансформатор должен находиться от стройплощадки на расстоянии ≥ 25 м;
  2. Вокруг участка, на котором будет производится бетонирование и обогрев раствора, устанавливается ограждение;
  3. ПНСВ подключается к секциям шин, к которым подключено питание от трансформатора;
  4. Шинопровод подключается к трансформатору, производится пробный холостой запуск электрической схемы на предмет проверки правильности сборки;

Схема должна учитывать реальное время прогревания бетонной смеси:

  1. Первоначальный период — это разогрев провода. Увеличение температуры в этом временном отрезке должно быть в пределах 100С за 120 минут;
  2. Основной рабочий период – нагревание, при котором нельзя перегревать провод выше температуры 800С;
  3. Последний период работы схемы — остывание. В это время бетон должен остывать со скоростью ≤ 50С в час.

Важно: Прогревание бетонной массы необходимо закончить после набора начальной прочности в пределах 50% от номинальной. При этом оптимальное время прогрева бетона будет варьироваться от 2-4 часов до трех суток – конкретное время зависит от практических факторов: объема бетона, уличной температуры, схемы укладки, и т.д.

jsnip.ru

Прогрев бетона проводом ПНСВ

Профессиональное строительство это процесс, который не останавливается ни при какой погоде: ни в дождь, ни в снег, ни при сильном морозе. Одним из основных компонентов любого строительного процесса является бетон, для ускоренного твердения которого применяются различные технологии, методы и устройства. Наиболее распространенными техническими средствами для подобного ускорения процесса являются: обогрев бетонного раствора и конструкций из него посредством специальных термоэлектрических матов строительных (ТЭМС) и провода для прогрева бетона.

Характеристики и особенности провода

Для обогрева бетона, в большинстве случаев, применяется провод с маркировкой ПНСВ, что расшифровывается как: «провод нагревательный стальная жила виниловая оболочка». В некоторых случаях используется ПТПЖ 2х1,2. Кабель ПНСВ для электропрогрева бетона, состоит из стальной жилы в некоторых случаях дополнительно оцинкованной, с диаметром, который может варьироваться от 1,2 до 3 мм. Сверху она покрыта изоляционной оболочкой, выполненной из поливинилхлорида или его подвидов. Такой вид изоляции позволяет избежать переломов и перегибов внутренних жилок, а также предохраняет от возгораний. Кабель для прогрева бетона, в зависимости от диаметра жилы и электрического сопротивления, может выдержать, на каждый метр, нагрузку в 80-160 Ватт. Провод типа ПНСВ оптимально применять для прогрева монолитного бетона, например, при заливке фундаментов или стен.

Еще одной отличительной чертой прогревочного кабеля является наличие так называемых холодных окончаний. Это особые ответвления, которые выходят за пределы бетонной поверхности. Для них используются провода АПВ, соединяющие между собой греющий кабель ПНСВ и питающую трассу от прогревочного трансформатора.

Провода для обогрева закрепляются на арматурном каркасе и снабжаются током через понижающие трансформаторы, состоящие из нескольких ступеней, что позволяет изменять уровень прогрева поверхностей в зависимости от температуры окружающего воздуха. Наиболее часто прогревочные подстанции типа СПБ-80 или КТПТО-80/86, каждая из которых может прогреть около 20-30 м3 бетонного раствора. Подключаются станции к трехфазной сети с рабочим напряжением в 380В, с обязательным заземлением корпуса и нейтрального (ноль-фазы) провода.

Новый метод прогрева

Совсем недавно появилась возможность осуществлять прогрев бетона кабелем без трансформатора. Такое стало возможно при использовании технологии термокабеля ВЕТ, способного выдержать до 40 Вт на метр погонный и работать от сети с напряжением в 220В. В качестве нагревательного элемента применяется нихромовая экранированная нить, обеспечивающая поддержание постоянной температуры в +80 °C и равномерный прогрев раствора. Такой кабель подходит для любого типа фундамента, будь то ленточный ростверк или монолитный.

Цены на провода

Для расширения температурного диапазона применения кабеля от -60 до +50 °C, а также увеличения прочностных характеристик изоляционного слоя применяется первичное сырье (первичка). Цены, по которым сегодня можно купить провод ПНСВ для обогрева бетона, изготовленного из такого сырья, представлены в таблице ниже:

Кабель, диаметр

Метраж

Цена в рублях

ПНСВ 1,2

1 000 м

0.85

ПНСВ 2

1. 25

ПНСВ 3

4

Как прогревать бетон?

Чтобы прогреть бетон, требуется соблюдение определенной последовательности:

1. В течение первых двух часов скорость нагрева бетонного состава не должна превышать 10 °C в час;

2. В дальнейшем необходимо следить затем, чтобы температура не превысила значение в +80 °C.

3. Последний этап — остывание, при этом температура не должна опускаться больше чем на 5 градусов в час.

В том случае, если применяется отдельная станция подогрева, подойдет схема подключения «звезда», предназначенная для прогрева небольших площадей. Осуществлять монтаж нужно согласно технологической карте объекта.

stoneguru.ru

Как производится расчет длины проволоки для прогрева бетона?

И наверное он имел ввиду такую из технологий прогрева бетона в зимнее время, как прогрев ТЭНом из электропровода. Чаще всего для этих целей используется стальной провод ПНСВ в изоляционной оболочке. Сечение такого провода находится в диапазоне от 1 до 1,4 мм и каждое сечение имеет свое сопротивление.

По всей вероятности, Ваш прораб имеет представление о данной технологии, поэтому есть смысл ему доверить процесс монтажа данной системы обогрева бетона. Но если Вы все равно хотите перепроверить его действия, то советую ознакомиться с доступной для восприятия информацией здесь.

Для ответа на Ваш вопрос, Вы дали очень мало вводной информации- характеристики фундамента (геометрические размеры, форма и размер армирующего каркаса, марка бетона), насколько суровые условия (температура окружающего воздуха), наличие и параметры электросети на объекте (1 или 3 фазы) и еще ряд параметров, без которых нельзя дать исчерпывающий ответ на вопрос.

А вариантов создания системы прогрева бетона в зависимости от вышесказанных факторов очень много:

  • в 1 нитку на 75 Вольт;
  • в 3 нитки на 75 Вольт;
  • в 1 нитку на 36 Вольт;
  • в 3 нитки на 36 Вольт.

Так как Вы увидели- речь идет о прогреве бетона током низкого вольтажа, но высокой силы тока, а это можно достичь только с использованием специальных понижающих трансформаторов (например, КТПТО – 80).

Кроме этого, все работы по расчету теплового режима, проведения работ по монтажу, постоянный контроль процесса должны проводится квалифицированными специалистами, имеющие разрешения на такие работы. При этом должны соблюдаться все требования по ТБ.

www.remotvet.ru
