Монолитное перекрытие по профнастилу в частном доме, пример расчета, чертежи

В строительстве малоэтажных зданий широко применяется технология изготовления монолитного перекрытия по профнастилу. Опирание осуществляется на несущие стены или металлические балки в продольном направлении. Современные способы устройства позволяют ускорить процесс установки и снизить показатели трудоемкости.

Оглавление:

  1. Описание конструкции
  2. Правила расчета
  3. Технология монтажа

Что представляет собой перекрытие?

Его изготовление требует проведения обработки поверхности, при том, что профнастил практически исключает этот этап. По факту монолит обустраивается по методу несъемной опалубки, что также помогает сэкономить трудозатраты на демонтаже щитов. Технология привлекательна тем, что это нестандартное решение эффективно при возведении гаражей, хозпостроек или террас.

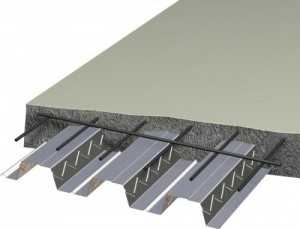

Лист имеет такую форму, которая позволяет создать бетонную систему повышенной прочности. Она будет лучше сопротивляться деформациям, что обеспечивает надежность всего здания. Нижняя часть перекрытия приобретает ребристую форму с ребрами жесткости. На практике такой способ снижает расход арматуры и смеси, однако это не вредит прочностным характеристикам.

Несмотря на то, что конструкция получается относительно нетяжелой, ее устройство возможно только для зданий с кирпичными или блочными стенами. Перед ее изготовлением следует провести соответствующие расчеты по размерам и использованию материалов. Рекомендуется доверить этот этап профессионалу, так как от этого зависит надежность и долговечность создаваемого элемента дома.

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

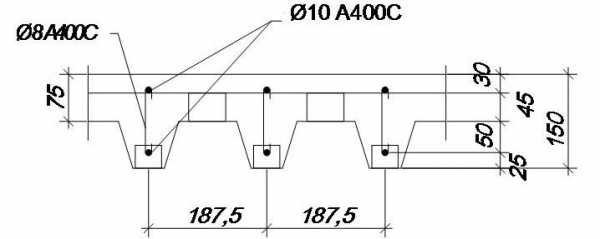

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

  1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
  2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
  3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
  4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
  5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
  6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

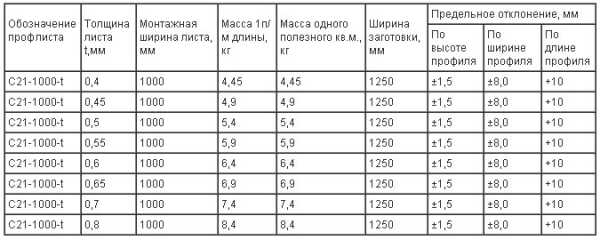

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

  • Создание опалубки из профнастила.
  • Сооружение пространственного каркаса из арматуры.
  • Заливка смеси.
  • Уход.

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

  • Передвижным или стационарным бетононасосом.
  • Ленточным транспортером.
  • Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

  • В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
  • В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.




cemgid.ru

конструкция перекытий по профнастилу, варианты как сделать перекрытие с видео

На сегодняшний день стремительно набирает популярность применение в строительстве коттеджей и домов железобетонных плит для перекрытия. Особенно востребовано монолитное перекрытие по профнастилу.

В чем же кардинальное отличие перекрытий из профнастила от традиционных вариантов перекрытия, что такое профнастил? Какие существуют способы монтажа данного материала? Эти вопросы заслуживаю того, чтобы остановится на них подробнее.

Монолитные перекрытия по профнастилу являются универсальными. Они находят широкое применение в различных областях строительства. Например, при строительстве гаражей, террас и других объектов.

Перекрытие монолитное и обычное перекрытие

Обычное железобетонное покрытие выполняется путем заливки с применением специальной опалубки. Монолитная конструкция из профнастила выгодно отличается от этого способа тем, что предоставляет возможность получить полностью готовый потолок, который не требует дальнейшей доработки или отделки.

Данное перекрытие может быть очень прочным за счет использования в составе профилей, которые позволяют выполнить сечение ребристым. При этом значительно снижаются расходы на такие строительные материалы, как арматура и бетон.

Перекрытия из профнастила представляют сбой достаточно легкую конструкцию. При их монтаже используется металлический каркас, который состоит из колонн и балок. Профнастил выполняет функцию опалубки и каркас используется для необходимой опоры. При этом нагрузка от профнастила распределяется не по стенам, а по металлической каркасной опоре.

Важно! Применение данной конструкции позволяет сэкономить на стенах. Ведь при их строительстве можно использовать легкие материалы с небольшой прочностью.

При использовании профнастила для стен можно выбрать материалы с отличной теплоизолирующей функцией. Это может быть пеноблок или газобетон.

В строительстве крупных зданий приходится использовать ленточный фундамент, который требует больших финансовых затрат и материалов. Если использовать для межэтажных перекрытий материалы из профнастила то можно сэкономить на фундаменте. В этом заключается большое преимущество данных перекрытий.

Металлический каркас берет всю нагрузку на себя, а это не только разгружает стены, но и передает минимальную нагрузку на фундамент. Поэтому при строительстве можно использовать фундамент, на который будет потрачено меньше времен и средств. Вместо ленточного можно использовать колонный фундамент. В этом варианте фундамента нагрузка падает от одной колонны металлического каркаса только на одну колонну фундамента.

По периметру здания при заливании фундамента под стены выливают небольшой ростверк. При расчете необходимого сечения используют толщину стен и расстояние между колоннами фундамента. В итоге перекрытие из профнастила становится очень выгодным и помогает сберечь время и средства.

Монтаж перекрытия

Перед тем, как монтировать перекрытие из профнастила или любое другое нужно выполнить правильные расчеты по установке изделия.

Для того, чтобы быстро и правильно посчитать нужны следующие данные:

  1. точные размеры проекта всего здания;
  2. расчет нагрузок, которые передает перекрытие.

С помощью этих данных можно грамотно определить нужные размеры металлических колонн и балок.

В составе металлических колонн существуют трубы с круглым либо квадратным сечением. Функцию балок часто выполняют швеллера и двутавровые балки.

Сечение балки и расстояние между ними при укладки напрямую зависит от разновидностей используемого профнастила.



Другими словами, чем больше высота профильного листа профнастила, тем меньшим должен быть шаг при укладке балок.

Для более тщательного и точного расчета расстояния между балками, необходимую информацию лучше уточнить у производителя профнастила.

Фирма, продавшая данный материал, должна предоставить полную информацию о видах материала, его характеристиках, его несущую способность и прочие важные параметры.

Преимущества и особенности профнастила

К неоценимым преимуществам стенового профнастила как материала для перекрытия относятся:

  1. небольшой вес;
  2. легкость и простота сборки не зависящая от времени года;
  3. экономичность, так как не надо часто менять, может служить долее 50 лет;
  4. имеет высокую устойчивость к любым осадкам;
  5. универсальный материал и очень удобный для транспортировки;
  6. экологически безопасный материал;
  7. привлекательный внешний вид.

Варианты защитного покрытия профнастила

При выборе профнастила надо уточнить у производителя какое защитное покрытие в данном изделии присутствует. От этого зависит прочность и качество профнастила.

  1. Цинковое покрытие недорогое, но и самое непрочное.
  2. Сплав алюминия и кремния предоставляет более высокую защиту, может прослужить до нескольких лет.
  3. Полиэстер очень качественный материал. Устойчив к воздействию негативных внешних факторов.
  4. Полиэстер с тефлоном дают усиленную защиту. Также предлагается большой выбор цветов.
  5. Смесь ПВХ с другими веществами способствует усиленной защите.
  6. ПВДФ очень качественное покрытие и долговечное.

Пример правильного монтажа

  1. Например, возьмем марку профнастила ТП-75 и шаг укладки длиной в 3 метра. Толщина листа составляет 0, 9 мм.
  2. Чтобы качественно определить длину профнастила необходимо рассчитывать его вес с учетом опоры, состоящей из трех балок. Так как этот вариант в дальнейшем предотвратит прогибание материала. Хотя чаще используют опору из двух балок.
  3. Существуют разные варианты крепления. Но лучшее крепление листа профнастила к металлической балки осуществляется при помощи специальных саморезов, снабженных усиленным буром. Такие саморезы должны иметь размер 32 мм (5,5). Данные саморезы получили название бронебойных из – за своей особенности просверливать швеллер, без применения дрели. Такое крепление выполняется на каждом месте стыка балки и профлиста. При использовании трех балок для одного листа, выполняются три точки крепления. Для двух балок необходимы две точки.
  4. Помимо крепления саморезами обязательно применяется дополнительная фиксация в местах стыка балки и листа. При этом для работы берутся бронебойные саморезы 5,5, но с меньшей длиной. Например, можно подобрать саморезы на 25 мм. Их необходимо вкрутить с шагом в 40 см.
  5. После того, как сделали опалубку из профнастила, можно приступать к укладке бетона. Для бетонирования лучше использовать бетон определенной марки. Как вариант ожжет подойти продукции марки М – 25. Необходимо учитывать, что минимальная толщина перекрытия должна составлять около 7-8 см. И это без учета толщины профлиста.
  6. Перед выполнением работ по бетонированию нужно подготовить профнастил. Эта подготовка заключается в установке палок в самом низу и по центру каждого пролета между балок. Их монтируют от пола и до профнастила. Функция этих палок заключается в предотвращении проседания профнастила из – за тяжести бетона. После того как бетон высохнет, все палки следует убрать.
  7. Бетонирование необходимо выполнять без перерыва, за один заход. В том случае, если в течение рабочего дня не получается покрыть всю поверхность, то надо сделать полное бетонирование хотя – бы одного пролета.
  8. При бетонировании в несколько этапов важно помнить, сколько дней уходит на высыхание каждого пролета. Это необходимо для того чтобы своевременно убирать ненужные деревянные опоры. В теплую погоду бетон с момента заливки только на 11 сутки может приобрести 80 % требуемой прочности. В зимнее время бетону для высыхания может понадобиться от 3 до 4 недель.
  9. При монтажных работах перекрытий из профнастила в жаркую и сухую погоду обязательно надо периодически смачивать бетон водой. Это предотвратит стремительное испарение влаги при нагревании листов профнастила и повышенной температуры окружающей среды.

Возведение монолитных перекрытий из профнастила – это несложный строительный процесс.

Чтобы облегчить себе работу необходимо учитывать следующие факторы при выборе материалов:

  1. необходимо правильно выбрать материал из многообразия видов профнастила для изготовления металлического каркаса;
  2. важно подобрать нужную толщину профнастила и его вид;
  3. профессионально выбрать сечения для арматуры при изготовлении каркаса.

Монтажные работы можно выполнить самостоятельно, а расчеты лучше поручить специалистам.

При самостоятельной работе надо строго придерживаться разработанных чертежей и планов. Для выполнения монтажных работ можно обратится к помощи профессиональных бригад.

Риски при монтаже профнастила

Перекрытие по профнастилу может иметь некоторые риски.

Во – первых, при нарушении технологии монтажных работ перекрытие может быть менее устойчивым и надежным.

Во – вторых, может произойти лишний расход стройматериалов.

В – третьих, может произойти нарушение строительных сроков.

Чтобы этого избежать, не стоит экономить на проектировщиках и мастерах. Специалисты сначала проектируют и делают нужные расчеты. Можно значительно сэкономить на материалах. Так как при грамотном планировании не происходит лишних расходов строительных материалов.

Похожие статьи

krovlyaguru.com

Монолитное перекрытие кровли по профнастилу: устройство и технология монтажа

В современном строительстве достаточно часто используется такой вариант устройства перекрытий, как сооружение монолитных конструкций по профнастилу. Такой вариант строительства перекрытий применяется при строительстве самых разных зданий. Это может быть легкие сооружения типа террас, или более капитальные конструкции – гаражи, производственные, жилые здания и прочие постройки. Рассмотрим, как производится расчет перекрытия по профнастилу и их последующий монтаж.

Сегодня при строительстве различных объектов все шире применяют новые строительные материалы и новые технологии. Например, используя монолитное перекрытие по профнастилу, можно значительно упростить процесс монтажа зданий самого разного назначения.

Не так давно, практически единственным способом создания перекрытий считалась укладка плит из железобетона. Такие плиты обладают значительной массой, поэтому для их монтажа использование техники с высокой грузоподъемностью является необходимостью. Использование новой технологии позволило значительно упростить этап сооружения перекрытий в зданиях.

В чем отличия обычного перекрытия от перекрытия по профнастилу?

Чем отличается монолитное перекрытие из профнастила от обычной железобетонной плиты? Основное отличие заключается в том, что профнастил, используемый в качестве основы, позволяет получить практически готовый потолок, который потребует минимальной доработки перед отделочными работами.

Профнастил выпускается с различными профилями, и это обстоятельство является важным преимуществом материала. Благодаря такому свойству профнастила, перекрытие получается ребристым. Это значительно повышает прочность создаваемого перекрытия, одновременно снижая расход материалов для его производства.

Если применяется профнастил для перекрытий, то металлические профилированные листы выполняют функцию несъемной опалубки. То есть, при применении этой технологии открывается еще одна перспективная область использования профнастила.

Совет! Важным преимуществом, которым обладает перекрытие из профнастила, является небольшой вес. Ведь нагрузка при использовании таких перекрытий передается не только бетонным плитам, но и металлическому каркасу.

Какой тип профнастила используется для создания перекрытий?

Производители предлагают профнастил разных марок, и далеко не любой вид этого материала годится для создания перекрытий.

Монолитное бетонное перекрытие по профнастилу можно изготовить только при использовании особой марки материала, которая обозначается буквой «Н». Этот вид профнастила называется несущим, так как он способен выдержать самые большие нагрузки.

Как маркируется профнастил?

Те покупатели, которые интересовались видами профнастила, знают, что этот материал маркируется буквами и цифрами. Разберемся, что обозначат эти символы. Как уже отмечалось, для создания перекрытий используется профнастил марки «Н» – несущий.

Совет! Кроме несущего профнастила, в продаже есть еще материал марки «С» (стеновой) и «НС» (универсальный). Если технология перекрытия крыши профнастилом допускает использование для создания кровельного покрытия материала марок «С» или «НС», то для изготовления межэтажных перекрытий необходимо использовать только листы марки «Н».

Цифрами в маркировке обозначают:

  • Высоту профиля;
  • Ширину листа;
  • Толщину листа. Все параметры выражены в миллиметрах.

Совет! Расшифруем для примера маркировку профнастила Н35-1000-0,8. Это материал, относящийся к типу несущих, имеющий профилирование с высотой волны 35 мм. Ширина листа этого материала 1 метр, а толщина стальной основы – 0,7 мм.

Использование наиболее прочной разновидности профнастила для создания перекрытий объясняется тем, что материал должен выдерживать вес жидкого бетона.

Чтобы обеспечить лучшее сцепление бетона и профлиста, заливка перекрытий по профнастилу производится после предварительной подготовки листа. На его поверхности делают специальные насечки, которые строители называют «рифы». В результате этого, бетон и профнастил образуют цельную плиту, в которой металл выполняет функцию внешней арматуры.

Создание перекрытий

Рассмотрим, как рассчитывается и изготавливается перекрытие по профнастилу межэтажное.

Расчеты

Перед началом работ, необходимо произвести расчеты, которые выполняются на основании анализа следующих данных:

  • Расчетные нагрузки, оказываемые самим перекрытием на колонны и балки;
  • Размеры здания, для которого планируется создание перекрытия.

Произведя анализ этих данных, производятся расчеты и подбираются элементы каркаса.

Совет! Если изготовление перекрытия из профнастила вполне можно произвести и самостоятельно, то расчеты – это дело профессионалов. Ошибки, допущенные в расчетах, могут привести к серьезным авариям, вплоть до полного обрушения перекрытий.

Монтаж

  • Для изготовления балок применяют, как правило, швеллера или двутавровые балки. Колонны выполняют из металлических труб, причем сечение последних может быть, как квадратным, так и круглым.
  • Шаг укладки балок и их сечение определяется расчетным путем и зависит от типа профнастила, который будет использован для сооружения перекрытия. Чем больше высота профиля профнастила, тем меньшим должен быть шаг при укладке балок.

  • Наиболее качественным вариантом крепления профнастила к основанию балки является прикручивание саморезами диаметром 5,5 мм и длиной 32 мм, имеющих усиленный бур. Благодаря наличию такого бура саморезы можно ввинчивать в швеллера, без предварительного просверливания в металлических балках отверстий дрелью. Крепление осуществляется в местах стыков перекрывающей балки и профлиста. Таким образом, крепление будет осуществлено в трех местах, если лист устанавливается на три балки (рекомендуемый вариант), или в двух – если применяется установка на две балки.
  • Листы следует не только закрепить на балках, но и зафиксировать их в местах стыков. Для этого используются те же саморезы, но меньшей длины (25 мм). Их вкручивают с шагом 40 см.
  • После того, как опалубка будет готова, можно будет приступать к укладке бетона. Для бетонирования перекрытий рекомендуется применять бетон марки М-350.
  • Перед укладкой бетона пролеты профнастила между балками укрепляют установкой временных подпорок. Они необходимы для предотвращения провисания листов под весом жидкого бетона. Застывший раствор приобретает собственные несущие свойства, поэтому подпорки можно будет удалить.
  • Бетонирование перекрытия рекомендуется выполнять в один заход, но если это невозможно, то нужно закончить хотя бы бетонирование одного пролета перед перерывом.
  • Срок высыхания бетона зависит от температуры окружающей среды. Сушка может занять от 10 до 30 суток. В жаркую погоду бетон рекомендуется смачивать, чтобы он просыхал равномерно.

Итак, устройство перекрытия по профнастилу – это достаточно простая операция. Единственная сложность – это выполнение расчетов, поэтому эта задача должна быть поручена квалифицированному специалисту. При выполнении практической части работы необходимо придерживаться созданных чертежей и планов.

okrovlenadom.ru

Монолитное покрытие по профнастилу – его особенности и несколько советов

Используется монолитное перекрытие в совершенно различных областях строительства – возведение террас, жилых домов, гаражей и т. д. Его можно по праву считать одним из самых молодых, но уже успевших зарекомендовать себя с самой лучшей стороны.

Содержание статьи

Различие между перекрытием по профилю и обычным перекрытием

Основным отличием перекрытия, созданного на базе профилированного листа, от обычного можно считать тот факт, что оно позволяет создавать по-настоящему готовый потолок, не требующий дальнейшей доработки или отделки. Важным преимуществом именно такого вида является оснащение профнастила различными по конструкции и размеру профилями, что позволяет существенно увеличить жесткость и прочность всей конструкции.

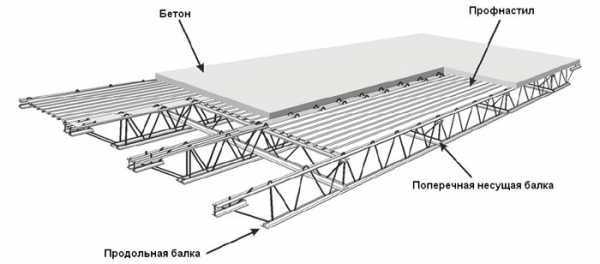

Основой каркаса перекрытия из профнастила являются металлические балки, что позволяет использовать в процессе возведения не особо прочные легкие стройматериалы. Вся нагрузка, которая поступает со стороны перекрытия, будет ложиться непосредственно на каркас, а не на стены. Под таким перекрытием в качестве материала для стен можно использовать пеноблок или газобетон, которые одновременно являются прекрасными утеплителями.

Более того, переносимость основной нагрузки на каркас снижает давление на основание здания –фундамент. Пропадает необходимость делать его ресурсоемким ленточным, обойтись можно столбчатым, стоимость и потраченное время на который на много меньше.

Таким образом, решение делать перекрытие из профнастила снижает трудовые, временные и финансовые затраты всего строительства в целом.

Некоторые конструктивные особенности монолитного перекрытия

Относится такой вариант перекрытия к сборным конструкциям, в которых профилированный лист играет роль несъемной опалубки, образующей ребра жесткости, расположенные в одном направлении. Так как одним из основных свойств металла является прекрасная работа на растяжение, следовательно, металлический лист также справляется с подобной задачей превосходно; в свою очередь бетон наоборот воспринимает сжимающую нагрузку. Данное сочетание прекрасно компенсирует друг друга.

Но не стоит забывать о дополнительном армировании перекрытия, которое проводится по каналам профилированного листа арматурной проволокой и с помощью сетки для армирования, которая укладывается ближе к верху бетонного слоя, чтобы создать единый диск жесткости всей конструкции. Ее можно приобрести в строительных магазинах или делать самостоятельно. Для этого потребуется сварочный аппарат и проволока толщиной 1 см. Ячейки делаются квадратной формы со стороной до 15 см. Требуется также учесть, чтобы расстояние снизу и сверху до сетки не было менее 3-4 см, а по бокам – не менее 2 см. В противном случае она может выступать.

Монолитное перекрытие с использование профилированного листа – перекрытие, которое работает и опирается по двум сторонам. Это обуславливается одной направленностью ребер.
Недопустимо, чтобы основание опиралось с боков, так как даже небольшие нагрузки, вызвавшие прогиб основания, смогут привести к появлению сколов и трещин.

Несущая способность перекрытия напрямую зависит от типа выбранного профилированного листа, в частности от следующих параметров:

  • Толщина металла,
  • Химический состав металла,
  • Высота профиля.

Толщина может варьироваться от 0,6 до 1,5 мм, высота профиля – до 114 мм. Несущая конструкция будет тем лучше, чем толще выбранный профнастил, приобретать который необходимо с осторожностью. Сегодня многие производители стремятся удешевить стоимость их продукции, обманывая с составом и толщиной готового материала, что в дальнейшем может негативно сказаться на конструкции.

Технология монтажа перекрытия на базе профилированного листа

Прежде чем начинать возведение монолитного перекрытия из профнастила, необходимо грамотно произвести все расчеты, приняв во внимание следующие критерии:

  • Примерные нагрузки, которые будут оказываться из вне на перекрытие.
  • Размеры сооружения.

В качестве балок необходимо использовать металлические швеллера, в качестве колонн – трубы с квадратным или круглым сечением. Их шаг укладки зависит напрямую от используемой марки профилированного листа. Чем больше высота ребер, тем меньше рекомендуется делать шаг между балками.

Для того, чтобы точно рассчитать расстояние между балками, необходимо окончательно определиться с выбранным профнастилом, уточнить у его производителя все основные характеристики (несущая способность, толщина, состав и т. д.)

Укладка профнастила

Весь расчет рекомендуется поручить мастеру, который знает все особенности подобного строительства, а монтаж легко можно сделать собственными руками. Теперь рассмотрим пример, каким образом лучше всего уложить профилированный лист:

  1. Предположим, что балки будут укладываться на расстоянии 3 метра друг от друга. В качестве основания буде использоваться профилированный лист настила толщиной 0,8-1,0 мм.
  2. Чтобы определить необходимую длину листов, требуется принять во внимание, что упор листа будет производиться сразу на три балки, чтобы предотвратить прогиб по центру.
  3. Для монтажа рекомендуется использовать усиленные саморезы длинной от 35 до 40 мм. Далее необходимо выполнить крепление каждого стыка балки и листа профиля.
  4. Когда первый лист надежно закреплен на стыках, можно взять саморезы 22-25 мм высотой и закрутить их в каждую балку через 35-40 см.
  5. Затем приступаем к следующему листу, укладываемому по данному плану.

Одним из важнейших этапов создания основания является подбор материалов для работы.

Заливка бетона для перекрытия

Сперва несколько полезных советов. Заливать бетон рекомендуется одним разом, чтобы он просыхал равномерно и не образовывалось стыков, которые могут стать причиной появления трещин.

Если перекрытие было принято возводить в ясную солнечную погоду, на протяжении нескольких дней рекомендуется регулярно смачивать бетонное покрытие, чтобы оно не начало быстро ссыхаться и трескаться.

Время высыхания может быть различным, но работы стоит проводить с расчетом на следующие цифры:

  • До 1-2 недель в теплую пору года.
  • До 4-5 недель в холодную пору года.

Толщина перекрытия делается, как правило, не более 17-18 см. Не следует также забывать о армировании, которое упоминалось немного ранее в статье.

Изготовления бетонного состава может производиться по одной из двух технологий:

  • Чистый раствор без добавления примесей.
  • С добавлением щебня.

Если был выбран второй вариант, рекомендуется следовать следующему соотношению основных ингредиентов:

  • 4/7 щебня или гравия,
  • 2/7 песка,
  • 1/7 сухого цемента,
  • Вода.

Фракция гравия или щебня, которые будут добавляться в раствор, не должна превышать 5 мм, фракция песка – не более 1 мм.

Если был выбран первый вариант, необходимо придерживаться следующего соотношения ингредиентов:

  • ¼ сухого цемента,
  • ¾ сухого песка,
  • Вода.

Требования, которые предъявляются к песку, не отличаются от описанных выше. Залив бетон в обустроенную опалубку, необходимо разгладить его при помощи терки и посыпать небольшим слоем чистого цемента, который создаст своеобразную скорлупу, защищающую монолитное перекрытие от воздействий извне.

personalhouse.net

Перекрытие по профлисту: риски при установке, расчет

Перекрытие по профлисту набирает обороты по популярности.

Схема устройства перекрытия из профнастила.

Совсем недавно для перекрытия использовали бетонные плиты. Благодаря плитам возводят многоэтажные здания. Бетонные плиты тяжелые и нуждаются в кране с большой грузоподъемностью и, разумеется, физическом труде строителей. Перекрытия из профнастила намного упростили труд строителей. Профнастил прост в монтаже и имеет меньший вес.

Перекрытие по профнастилу – это устройство монолитной плиты, которая обладает надежностью и прочностью. Перекрытие из профнастила представляет собой стальной профилированный лист с цинковым или полимерным покрытием. Профнастил отлично защищает от неблагоприятных атмосферных условий. Профиль разной высоты проявляет различную жесткость. Перекрытие из профнастила защищает от коррозии, поэтому стальные листы покрывают цветными полимерными красками. Это говорит о длительном сроке службы и новом уровне качества. Перекрытие по профнастилу – задача простая, главное – следовать инструкции при монтаже. Также стоит изучить некоторые секреты. Армирование – это усиление материала другими, более прочными материалами. Армирование бывает обычное и напряженное.

Монолитные перекрытия

Монолитные перекрытия по профнастилу используются в различных строительных областях. Устройство их актуально для возведения террас, коттеджей, гаражей, многоэтажных домов и т.д.

Виды бетонных перекрытий.

Стоит разобрать отличия перекрытия по профилю и обычному перекрытию. Перекрытие из профнастила отличается от обычного бетонного покрытия тем, что профнастил делает потолок готовым. Поэтому нет необходимости проводить дополнительные работы. Снижается расход арматуры и бетона на строительный процесс, а также заметно повышается прочность перекрытия.

Профнастил для перекрытия – весьма удачный выбор. Каркас перекрытия состоит из металлических балок. Нагрузка осуществляется не на стены, а на прочный каркас. В качестве материала для стен может послужить теплоизоляционный материал – пеноблок или газобетон.

Межэтажные перекрытия из профильного листа имеют существенное преимущество: нагрузка уходит со стен на каркас, что действительно снижает нагрузку на фундамент. Особенно ощутимо при сооружении огромных зданий. Фундамент делается колонный, так как он занимает меньше времени на бетонирование и значительно дешевле. Фундамент терпит нагрузку только со стороны каркаса из металла. Использование профнастила снижает трудовые и финансовые затраты и, конечно же, экономит время.

При строительстве здания производят закладку металлических балок в стену для профнастила. Устанавливают их на том уровне, где запланировано строить перекрытие.

Расчет перекрытия

Перед монтажом обязателен расчет перекрытия. Для корректного расчета необходимы следующие данные:

  1. Примерный расчет нагрузок перекрытия.
  2. Точные размеры сооружения.

Благодаря этим данным можно точно рассчитать размеры металлических балок и колонн. Для колонн используется основной материал – металлические трубы с квадратным и круглым сечением. Для блока используются металлические швеллеры. Бетонирование зависит от использования плиты. Заливка бетона должна быть аккуратной. Чем больше стеновые плиты профнастила, тем меньше уйдет времени на устройство балок.
Чтобы сделать точный и самостоятельный расчет межбалочного расстояния, стоит уточнить необходимую информацию у производителей профильного настила. Производитель дает всю интересующую информацию.
Вот перекрытие профильного настила на примере:

Учитывая размер профлиста и необходимую площадь, можно точно сосчитать необходимое количество листов.

  1. Для укладки балок разрешается 3-метровый шаг. Для этого необходимо взять профнастил толщиной в 0,9 мм.
  2. Для того чтобы не потерять лишний лист, необходимо рассчитать профильный настил на три балки.
  3. Используются специальные саморезы и просверливаются швеллеры. Крепление выполняется в каждом стыке профильного листа и балки.
  4. Выполняется армирование балок в месте стыков. Используются специальные бронебойные саморезы.
  5. По завершению работы выполняется заливка бетона.
  6. Профильные плиты подготавливаются заранее. По центру каждого пролета устанавливают палки. Палки предотвращают проседание профнастила под весом бетона. После высыхания бетона палки убираются.
  7. Бетонирование лучше осуществлять одним заходом.
  8. Бетонирование, как правило, происходит в несколько этапов, при этом обязательно нужно запомнить, сколько дней высыхал бетон.
  9. Если сделать перекрытие профнастила, то придется смачивать бетон. Так не будет преждевременного испарения влаги.

Самое главное – правильно выбрать металлические плиты каркаса, вид профнастила и, конечно, арматуры.

Как происходит перекрытие профнастилом? Прохудившаяся крыша дачи не беда, профнастил поможет отремонтировать ее. Стоит обратить внимание, из какого материала сделана старая крыша, ведь профильные плиты можно стелить и поверх можно сэкономить время и на возведении арматуры. Однако есть нюансы:

  • покрытие металлическое оцинкованное можно сдать на металлолом;
  • если покрытие из шифера, то придется менять обрешетку. Ведь профнастил мягче, чем шифер.

Чтобы качественно установить профильные листы, нужны качественные материалы, аккуратность, хорошие комплектующие и удобный инструмент. Перекрытие и покрытие крыши не значительно отличаются между собой. В одном из случаев приходится снимать старое покрытие, а в другом – крепить профильные листы начисто. А само крепление одинаковое. Единственная разница – это увеличенный объем и длительность работы.

Риски при установке

Однако перекрытие по профнастилу имеет свои риски:

  1. Перерасход стройматериалов.
  2. Недостаточная прочность и устойчивость перекрытия. Вызваны спешкой и желанием сэкономить, а также причиной нарушения технологического процесса.
  3. Нарушение сроков строительства.
  4. Возможны убытки по причинам, перечисленным выше.

Поэтому не стоит экономить на опытных работниках и проектировщиках. Профессионалы для начала занимаются проектированием, ведут расчеты. Так, можно сэкономить на необдуманном перерасходе материала. Если покрытие старое, то специалисты на свое усмотрение могут оставить его или сразу заменить на профнастил.

Профнастил – очень популярный в строительстве зданий. Профильные листы легки и удобны при монтаже. Отлично защищает от коррозии, от неблагоприятных условий погоды, что очень важно при перекрытии крыши. Да и время становится экономичнее. Его и так зачастую не хватает.

1profnastil.ru

Расчет монолитного перекрытия своими руками

На сегодняшний день, во время индивидуального строительства домов, при устройстве перекрытий популярным становится монолитное перекрытие по профнастилу. При бетонировании профнастил применяют как несъемную опалубку, а еще с его помощью можно выполнить внешнее армирование. Да и расчет монолитного перекрытия сделать с помощью качественной арматуры несложно.

Во время индивидуального строительства домов, при устройстве перекрытий популярным становится монолитное перекрытие по профнастилу, который обладает относительно небольшим весом при довольно высокой прочности.

Достаточно важный фактор — качественные инструменты и материалы:

  • шуруповерты и саморезы;
  • дрель и сверла;
  • правило;
  • проволока.

Это и несколько видов уровней, плиты, отвес, шнурки, угольники и рулетка. Если вы планируете осуществлять заливку бетона вручную, то воспользуйтесь бетономешалкой и емкостью для раствора. Также вам потребуется обратить внимание на пример расчета.

Преимущества монолитного перекрытия по профнастилу

Если говорить о монолитном перекрытии по профнастилу, то стоит выделить некоторые преимущества: можно применять, какой угодно вид материала, настил служит несъемной опалубкой, значительно снижает нагрузки на основание.

Схема обустройства перекрытия: 1 — Балка перекрытия, 2 — Арматура, 3 — Бетон, 4 — Несущий профнастил ТП-85, 5 — Шуруп (винт) самосверлящий некрашеный.

Что же такое монолитное перекрытие? Какие имеет отличия и плюсы в сравнении со стандартным перекрытием, как осуществить установку его плиты?

Такие перекрытия используются в разнообразных сферах строительных работ: возводят гаражи, террасы и другие постройки. Монолитные плиты по профнастилу — возможность получить по завершении работы высококачественный сделанный потолок. В дальнейшем вам не потребуется проводить какие-либо дополнительные доработки или отделку. При помощи профнастила будет осуществляться армирование.

То, что возможно применять разнообразные профилированные плиты при оснащении перекрытия, необходимо отметить, как достаточно важное преимущество, поскольку сечение вы сможете выполнить даже ребристым. Таким образом, вы значительно повысите прочность и безопасность перекрытия, уменьшите расходы арматуры и бетона при постройке.

В данном случае настил будет выполнять функцию неснимаемой опалубки, к которой в следующем этапе можно выполнять бетонирование или армирование. А вот каркас из металла (металлические колонны и балки) послужит опорой. Благодаря подобной конструкции вы всегда сможете пользоваться легкими строительными материалами низкой прочности. Также все делается быстро при помощи арматуры.

Вернуться к оглавлению

Нагрузки, которые могут воздействовать на каркас

Вариант схемы обустройства перекрытия: 1 – Бетон плиты, 2 – Профлист (выполняет функцию опалубки и несущую функцию совместно с бетонным перекрытием), 3 – Главная балка перекрытия, 4 – Арматурный каркас, 5 – Упоры по главной балке для объединения плиты с профлистом, 6 – Упоры по второстепенной балке для объединения плиты с профлистом, 7 – Противоусадочная сетка.

Стоит заметить, что такая технология существует за счет того, что нагрузки перекрытий, для которых используют профилированный лист, ложатся непосредственно на прочный и безопасный каркас.

Когда будете применять плиты по профлисту, как строительный материал для стен, то можете еще воспользоваться пеноблоком или газоблоком, используемыми для теплоизоляции. Межэтажное перекрытие из профилированного листа обладает еще и другим существенным преимуществом. Чтобы возвести крупное здание, вам потребуется соорудить ленточный фундамент, на стройматериалы для которого нужны существенные затраты.

Однако перенос нагрузки на арматуры, который влечет возможность облегчения стен, может привести к тому, что снизятся нагрузки на фундамент. Таким образом, вы можете и не использовать материалозатратный ленточный фундамент, а подобрать другой вид фундамента (например, колонное основание), на который потратите значительно меньше средств. Что по поводу самой арматуры, то она состоит из специальных стержней.

Вы должны понимать, что в подобном фундаменте все колонны будут воспринимать нагрузки лишь со стороны одной колонны арматуры. В оголовке данной основы вы должны будете выпилить маленький ростверк, а расчет его сечения производите, используя данные толщины стен и предполагаемый шаг между колоннами фундамента.

Проанализировав вышеизложенное, вы сможете сделать вывод, что устройство плиты по листу повлечет значительное снижение затраты на трудовые ресурсы. А еще вы сэкономите время, поскольку процесс постройки здания существенно ускоряется.

Вернуться к оглавлению

Перекрытия с использованием профлиста

Расстояние между балками при укладке непосредственно зависит от вида профилированной плиты, которую вы будете использовать в устройстве перекрытия.

Проектировать монолит по профнастилу рекомендуется выполнять с учетом требований СНиП. Предварительно вы должны включить в планирование расчет плиты и будущего перекрытия. Для данной цели вам потребуется такая информация:

  • размеры сооружения, которое вы планируете возводить;
  • расчет нагрузок, производящихся перекрытием.

Благодаря правильно указанным данным вы сможете определиться с габаритами колонн из металла, баллок, плиты и так далее.

Как правило, такие колонны производят, используя металлические трубы различного сечения. Чтобы произвести блоки зачастую применяют металлические двутавровые балки и швеллеры.

Обратите особое внимание на то, что расстояние между балками при укладке непосредственно зависит от вида профилированной плиты, которую вы будете использовать в устройстве перекрытия. А вот от высоты стеновых профильных листов зависит шаг между балками.

Так как же правильно выполнить расчет монолита? Необходимо заметить, что расчет перекрытия плиты можно выполнить своими руками. Как пример за основание можете взять такие данные: делайте пространство между балками — 3 м, воспользуйтесь профлистом ТП-75 с толщиной 0,9 мм.

Вернуться к оглавлению

Главные нюансы по выполнению работы

  1. У вас получится наиболее качественное крепление арматуры к металлической основе балок, если вы используете саморезы имеющие усиленный бур. Таким образом, вы сможете просверлить швеллеры, даже не используя дрель.
  2. Фиксацию с помощью арматуры необходимо осуществить на всех стыках профилированных листов и перекрывающих балок. Например, если вы укладываете профнастил на 3 балки, то и крепить его требуется в 3-х точках, а если укладку выполняете всего на 2 балки — в 2-х точках.
  3. После того как вы зафиксируете профилированные плиты к балкам, то закрепите их непосредственно в местах стыка. С этой целью можно воспользоваться указанными бронебойными саморезами, однако немного покороче, к примеру, 25-миллиметровыми. Вкручивайте их на расстоянии один от иного на 500 мм. При помощи арматуры вы сможете выполнить работу качественно.
  4. Когда вы правильно осуществите устройство профнастильной плиты, то можете приступать к бетонированию. Если говорить о перекрытиях, то как пример вы должны учитывать их минимальную толщину, которая должна составлять не более 8 см без толщины самой плиты. Процесс бетонирования и армирования осуществляйте, применяя бетон марки М-25.
  5. Перед тем как укладывать бетон, подготовьте высококачественные плиты. С данной целью, в центре всех пролетов, между балками установите временные опоры (в их качестве используйте плиты или палки) от самого пола до профилированного листа. Таким образом, вы предупредите возможность проседания материала под нагрузкой бетона. После высыхания бетонного раствора, опоры (для которых вы применяли плиты или палки) можете убирать.

Вернуться к оглавлению

Укладка профилированных листов

Что бы предупредить быстрое испарение влаги, через сильный нагрев профилированной плиты при теплей погоде, в период выполнения перекрытия по профнастилу постоянно смачивайте бетон.

Не стоит забывать, что суть профлиста в процессе последующего применения — армирование. Именно по этой причине толщину кладки из бетона необходимо рассчитывать, учитывая прочность и деформацию материала. Например, минимальной прочностью является 30 мм, а если вы не делали бетонную стяжку, то расчет будет составлять 50 мм. Профилированные плиты требуется укладывать гофрами вниз. Если размер отверстия поперек материала составляет около 500 мм, то необходимо усилить перекрытие в качестве продольных стержней. В иной ситуации по контуру отверстия предусматривайте элементы балочной арматуры. Как правило, это необходимо для переноса нагрузки с ослабленной плиты на прогоны.

Предварительно определите нужную протяженность листов профнастила, для этого берите в расчет опирание на 3 балки. Именно так вы сможете предусмотреть прогибы плиты в период эксплуатации.

Процессы бетонирования и армирования осуществляйте в один заход: покрывайте площадь за один день, в ином случае вам потребуется выполнять работу по пролетам.

Немаловажно заметить, что если вы делаете укладку бетона в 2-3 захода, то учитывайте, сколько дней высыхала та или иная территория. В таком случае лишние опоры из-под пролетов с высохшим материалом будут вовремя устранены. Кроме того, учитывайте, что 90% прочность у бетона будет по истечении 10 суток с момента укладки (если погода теплая). Например, в холодное время года бетонные плиты высыхают около 30 дней.

Если погода теплая, то в период выполнения перекрытия по профнастилу, постоянно смачивайте бетон. Таким образом, вы предупредите быстрое испарение влаги через сильный нагрев профилированной плиты через высокую температуру воздуха окружающей сферы.

Вернуться к оглавлению

Технология перекрытия с помощью профнастила

Как и множество иных строительных работ, технологию монолитного перекрытия выполняйте, используя разные виды арматуры и профнастил. Данные материалы просты в использовании и для работы с ними вам не потребуются специальные навыки.

Самой основной стадией является разработка теоретической половины:

  • определите материал арматуры;
  • правильно определите виды и размеры профилированного листа;
  • грамотно рассчитайте сечение арматуры, которая необходима при изготовлении каркаса и так далее.

Если непосредственно постройку с помощью арматуры и разных материалов можно осуществить своими руками, то расчет по всем параметрам все-таки лучше поручить высококвалифицированным специалистам.

Устройство плиты из профнастила необходимо выполнять, учитывая строго разработанные и утвержденные планы и чертежи, согласно определенным требованиям.

Чтобы внизу арматуры защитные слои бетона имели толщину 20 мм, вам потребуется воспользоваться специальными пластмассовыми фиксаторами. Их необходимо устанавливать с шагом 1-1,2 м на пересечении арматуры. Данные фиксаторы являются достаточно распространенным товаром в строительных магазинах.

Кроме того, для предотвращения всевозможных ошибок и неточностей при выполнении строительной работы, можете пригласить квалифицированного специалиста, однако заранее необходимо узнать его репутацию и отзывы. Таким образом, вы осуществите качественное армирование.


1popotolku.ru

Монолитное перекрытие по профнастилу без традиционной опалубки

Монолитное перекрытие по профнастилу постепенно вытесняет традиционные строительные технологии. Во время создания перекрытия профлист играет роль несъемной опалубки, обеспечивая таким образом внешнее армирование железобетонной конструкции.

Преимущества монолитных перекрытий по профлисту

Сборно-монолитное перекрытие

Быстрый рост популярности этого вида перекрытий объясняется целым рядом преимуществ:

  • Возможность применения любого профнастила.
  • Дополнительное армирование конструкции.
  • Снижение общей нагрузки на фундамент здания.
  • Возможность использования технологии в зданиях и сооружениях любого типа.
  • Увеличение прочности, надежности и долговечности конструкции.
  • Сокращение расхода бетона и арматуры при создании перекрытия.

Отличительные особенности монолитного перекрытия

Монолитное перекрытие по профнастилу имеет ряд отличительных особенностей. В такой конструкции профлист является не просто несъемной опалубкой, а дополнительным металлокаркасом, усиливающим перекрытие. А металлические колонны и балки становятся дополнительной опорой.

В процессе возведения стен появляется возможность применения легких строительных материалов — пено- и газоблоков — отличающихся невысокой прочностью и неспособностью выдержать значительный вес традиционного железобетонного перекрытия. Ведь основная нагрузка приходится не на стеновую конструкцию, а на образованный профлистом металлокаркас.

При использовании этой технологии появляется еще один не менее важный плюс — возможность возведения легкого фундамента, не требующего в отличие от ленточного значительных затрат материалов и средств.

Материалы для создания монолитного перекрытия

Профнастил — вид листового металлопроката, отличающийся наличием на поверхности рифления. Поверхность листа покрывается полимерами или оцинковывается. Такое покрытие выполняет защитную функцию, делая профлист надежным и долговечным материалом. Применяются профилированные листы в самых разных сферах.

На рынке материал представлен тремя типами:

  • С — для стен.
  • НС — для стен и перекрытий.
  • Н — несущий, для кровли и перекрытий.

Максимальной несущей способностью обладает профилированный лист типа Н. Он прочен, надежен и легко выдерживает вес жидкого бетона. Для того чтобы профлист начал играть роль внешней арматуры, необходимо, чтобы металл и бетон образовали одно целое. С этой целью на профиле листа выполняются специальные рифы, усиливающие сцепление.

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

  • Размеры здания.
  • Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Лист профилированного металлопроката рекомендуется укладывать не менее чем на 3 балки, одна из которых находится в центре конструкции, а две другие — по сторонам.

Профнастил для монолитных перекрытий

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.

Для того чтобы профилированные листы хорошо выдержали вес жидкого бетона, необходимо дополнительно укрепить металлоконструкцию до момента полного застывания.

Монтаж каркаса

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.

Монтаж безбалочной конструкции

Монтаж безбалочной конструкции несколько отличается от описанной технологии. Сначала под нижними краями опалубки и наката делаются временные дополнительные опоры. В выемки профнастила укладывается строительная арматура с периодическим профилем. Выполняется заливка перекрытия бетоном. Устройство монолитной безбалочной конструкции завершается чистовой отделкой. На полу делается цементная стяжка, а потолок отделывается, как правило, гипсокартонными листами.

Бетонное покрытие

Для бетонирования конструкции может применяться готовый бетон или цементно-песчаная смесь. Заливку обязательно нужно сопровождать прессованием смеси. Безбалочное перекрытие должно иметь толщину не менее 25 см, считая от нижнего края профлиста. Приступать к отделочным работам можно только после того, как бетон полностью затвердеет, и будут демонтированы дополнительные опоры.

При выполнении расчета безбалочной конструкции необходимо учитывать, что наиболее опасными для них считаются полосовые и сплошные нагрузки. В первом случае нагрузка будет распределяться через пролет, а во втором — по всей площади перекрытия. Расчет осуществляется с учетом этих факторов методом предельного равновесия. Безбалочные конструкции наиболее рационально делать квадратными. Устройство прямоугольного безбалочного перекрытия выполняется таким образом, чтобы соотношение сторон друг к другу было 1:5. В противном случае лучше возводить перекрытие с дополнительной опорой на балки.

Заключение

Монолитное перекрытие по профнастилу— современное решение, позволяющее оптимизировать строительный процесс, сделав его более рациональным и экономичным. Помимо экономической целесообразности, устройство таких перекрытий обеспечивает высокие эксплуатационные характеристики возводимого здания. Монолитные конструкции с дополнительным наружным армированием стальным профилированным листом меньше подвержены вероятности образования и раскрытия трещин, чем традиционные сборные перекрытия. Использовать бетонирование по профлисту можно при возведении любых зданий и сооружений. Они одинаково хорошо подходят как для жилого малоэтажного строительства, так и для возведения ангаров, складов, гаражей, производственных помещений и т. д.

proflistinfo.ru
