Профили стальные гнутые произведенные по ГОСТ

Профили стальные гнутые изготавливают из листовой рулонной холоднокатаной стали с толщиной листа не превышающей 3-4 миллиметров, это относится ко всем легким стальным тонкостенным конструкциям (ЛСТК). Стальной профиль – это основной элемент в быстровозводимом каркасе здания.

Металлические конструкции сегодня представляют достойную замену классическим зданиям из кирпича и бетона, так называемым капитальным сооружениям. Технология быстровозводимого каркасного монтажа из легких стальных тонкостенных конструкций это превосходная альтернатива, так как исчезают все недостатки технологии прежних лет, строительство не простаивает зимой или в мокрую погоду, стоимость монтажа не подвергается изменениям в большую сторону, специальной техники нужно гораздо, гораздо меньше, как и высококвалифицированных рабочих.

Технология ЛСТК и гнутые стальные профили, как основные звенья этой цепи, то есть, как основа высокопрочного каркаса открывают широкие возможности малому, среднему и крупному бизнесу. Теперь построить большепролетное сооружение можно за несколько месяцев, с учетом проектирования, производства и сборки. Экономия на всех этапах работ может составлять 30-40% от общей сметной стоимости.

Удивительно, что из металла можно строить здания практически любой архитектурной сложности, более того, проекты позволяют осуществлять монтаж даже в суровых климатических регионах Российской Федерации, это стало возможным благодаря прочности и надежности металлоконструкций.

Развитие технологии быстровозводимого строительства

Нижеследующую информацию просто обязан знать каждый, кто начинает строить дома по каркасной быстровозводимой технологии ЛТСК. Кстати, интересный момент заключается в том, что аббревиатура ЛСТК расшифровывается как лёгкие стальные тонкостенные конструкции, то есть металлоконструкции, а в простонародье под ЛСТК принято понимать именно технологию монтажа.

Итак, период разработки пал на послевоенное время. В 1950 году, великие умы, специалисты, инженеры канадской промышленности, свершили прорыв, который поднял большинство производств во многих странах. Именно Канада является первооткрывателем в этой области, не американцы, не японцы, не русские и не европейцы, а канадские ученые.

Что стало предпосылкой развития каркасного строительства из стали? – ответ прост и лежит на поверхности. Острая необходимость доступного и недорогого варианта строительства, стала главной причиной и предпосылкой появления технологии ЛСТК. Как говорилось ранее, строить из камня в те времена было не только дорогим удовольствием, но и не подходило по срокам. Разрушенные производства и заброшенная промышленность требовала возобновления, полного возрождения и перезагрузки.

Сталь была всегда широкодоступным материалом, заводы металлообработки и металлопроката всегда есть поблизости, это отличный строительный материал, который был применен на практике, после успешных теоретических расчётов. Для монтажа использовали стальные специальные гнутые профили разнообразной формы (С-Z-П-Ш-образные, с перфорацией и без нее).

Первые каркасы из стального гнутого профиля превзошли все ожидания по прочности, надежности, а после испытания в агрессивной среде и по долговечности. Если гнутый профиль, взятый в отдельности можно как-то деформировать, погнуть и нарушить его геометрию, то готовое здание ЛСТК, на завершенном этапе монтажных работ представляет собой не просто прочное здание, но и хорошей сейсмической устойчивостью, как преимуществом.

Активное развитие было обусловлено рядом неоспоримых преимуществ, которые не просто выделяли ЛСТК, но и сделали эту технологию востребованной в Северной Америке, Японии, западноевропейских странах и других. Каркас из легкой стали, где использовались стальные гнутые листовые профили, прочность которых позволяла возводить их в регионах с высокой снеговой нагрузкой.

Стальной гнутый профиль соответствует ГОСТ (государственный стандарт качества) и нормам СНиП, в европейский странах регулятором и системой контроля качества при проектировании, производстве и монтаже металлоконструкций выступают стандарты Eurocode и DIN.

Профили стальные гнутые: виды и особенности

Разнообразие холоднокатаных и горячекатаных профилей также можно отнести к преимуществам этой быстровозводимой технологии. Типоразмер производимых металлоконструкций индивидуален и готовится специально под техническую документацию и проектную документацию заказчика. Без проекта ЛСТК завод металлопроката не может начать производственный процесс.

Стальные профили изготавливают из листового металла, это самый популярный вид металлического проката, который используется во многих сферах деятельности человека: от машиностроения, до строительства каркасный быстровозводимых сооружений с большими пролетами.

Горячекатаные и холоднокатаные гнутые профили: разница

Профили гнутые стальные из горячекатаного листового проката практически не отличаются от холоднокатаного, горячекатаный  дешевле в производстве, а холоднокатаные качественнее, а разница по прочностным показателям не велика. Разница есть в толщине стали, так например, горячекатаный гнутый профиль не производится с толщиной менее 0,5 миллиметра. А легкий стальной тонкостенный также не встретить толщиной выше 4 миллиметров, так как на такое производство просто отсутствует спрос и оно экономически не целесообразно. Давайте рассмотрим основные типы гнутых профилей, которые делятся на 2 основные группы:

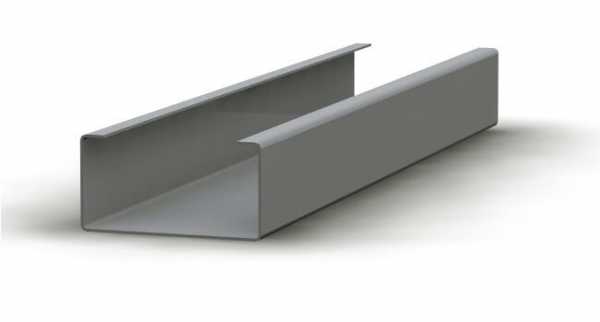

  • Гнутый стальной С образный профиль. Классическая С-образная форма позволяет применять его в строительстве любых быстровозводимых каркасных зданий. Такой тип еще принято называть равнополочным, так как его геометрическая форма симметрична.

Важно понимать, что стальной гнутый профиль может быть и не равнополочным. Такой швеллер изготавливается из стального листа разного качества, в соответствии государственных стандартов.

  • Профили стальные гнутые замкнутые (сварные), также такой вид металлопроката называют профильные трубы. В производстве для таких элементов используется высокопрочная сталь, с хорошими показателями огнестойкости и прочности под воздействием различных температур. Такие профили бывают холодного и теплого типа.

Профильная труба (замкнутый профиль) производится по государственному стандарту 30245-2003. Этот вид профиля предназначен для строительных работ (монтаж металлического каркаса здания, для изготовления ферм и прочих элементов конструкций). Производственный процесс замкнутого гнутого профиля состоит из нескольких этапов: сначала профилегибочный стан формирует сечение трубы, а затем он методом обжима придает ему форму квадрата. Для производства используется высокопрочная оцинкованная сталь с толщиной листа не превышающей 3 миллиметров.

Интересный факт:

ранее замкнутые гнутые профили обладали существенным недостатком – они были подвержены коррозии, в отличие аналогичного производства из алюминия, однако в настоящее время эту проблему удалось решить сразу несколькими способами: оцинковкой поверхности листовой стали и дополнительной порошковой окраской. Это надежная защита от процесса ржавления и агрессивного воздействия внешних факторов.

Другие варианты гнутого профиля

Стальной гнутый зетовый профиль

Также отдельный вид проката, изготавливается из высокопрочной рулонной стали с толщиной листа не превышающей 5 миллиметров. Бывают равнополочные, не равнополочные, также с нанесением перфорации или цельные.

Все стальные гнутые профили замкнутые или нет, изготавливают по ГОСТ (государственный стандарт Российской Федерации). Это гарантирует качество металлических конструкций и надежность здания построенного из них в дальнейшем. Подведя итог по зетовому профилю, можно добавить что зетовый – это тот самый Z-образный гнутый профиль.

Стальные опоры из гнутого профиля

Специализированные металлоконструкции, которые предназначены для сложных климатических регионов Российской Федерации, в населенной/ненаселенной местности 1-4 ветровых районов. Срок службы опоры из гнутого профиля более долгий, чем простые ЛСТК профили и составляет 50-70 и более лет. Профили стальные гнутые для строительных конструкций, прежде всего, по одному из главных преимуществ, превосходят капитальные сооружения по скорости монтажа и ремонтопригодности.

Профили стальные листовые гнутые применяются для строительства быстровозводимых зданий и сооружений различного размера, самыми востребованными и популярными конструкциями из металла являются большепролетные ангары, склады, производственные помещения, овощные хранилища, станции технического обслуживания, торговые комплексы и многие другие.

В секторе жилищного строительства, быстровозводимая технология ЛСТК не прижилась, оставив на первом месте каркасное строительство из деревянного бруса, это самый экологический вариант для жилых домов и коттеджей.

Изготовление стального гнутого профиля

Наше предприятие является ведущим производителем металлических конструкций, гнутого профиля из рулонной листовой стали, с перфорацией (термопрофиль) и без нее. Современное оборудование и высокотехнологичная линия производства полностью автоматизирована, что позволяет изготавливать большие объемы металлоконструкций в максимально короткий срок. Мы гарантируем качество продукции, которое соответствует новейшим государственным стандартам России. Наша компания – это надежный производитель гнутого стального профиля.

Технологическая линия ЛСТК состоит из следующих устройств:

  • Разматыватель рулонной стали
  • Принимающее устройство
  • Профилегибочный стан
  • Промышленные ножницы

Процесс изготовления гнутого профиля:

Сталь разматывается и подается в профилегибочный стан, который формирует геометрию и наносит просечки (при необходимости), на завершающем этапе промышленные ножницы по заданному размеру отрезают профиль. По готовности полного комплекта, металлоконструкции отправляются на место сборки будущего объекта строительства.

Преимущества быстровозводимой каркасной технологии

  • Низкая стоимость строительства.
  • Сроки монтажа не превышают нескольких месяцев.
  • Простота сборки конструкции.
  • Надежность и прочность готового здания.
  • Высокий срок службы, который составляет 50-60 и более лет.
  • Отсутствие усадки на фундамент.
  • Экологичность и сейсмическая устойчивость.
  • Широкое разнообразие архитектурных форм и готовых, типовых проектов.

Оформление заказа

Цена на стальные гнутые профили в нашем производственном предприятии гораздо ниже конкурентов. Для того чтобы узнать подробности достаточно заказать обратный звонок, позвонить самостоятельно по прямому номеру, который указан в верхней части сайта или, в нерабочее время через форму обратной связи на странице «Контакты». Купить стальные гнутые профили еще никогда ранее не представлялось в таком упрощенном режиме, прием заявок на изготовление открыт 24 часа в сутки, 7 дней в неделю и 365 дней в году. Мы работаем для Вас!

lstkclub.ru

МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ - это... Что такое МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ?


МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ

обычно длинномерные изделия разл. поперечного сечения (уголки, швеллеры, листы, трубы, рельсы и т. д.), полученные прокаткой

(прокатные профили), прессованием (прессованные профили), гибкой (гнутые профили). Поперечное сечение М. п. может изменяться по длине изделия (см. Переменный профиль).

Большой энциклопедический политехнический словарь. 2004.

  • МЕТАЛЛИЧЕСКИЕ ПОРОШКИ
  • МЕТАЛЛИЧЕСКИЙ МОСТ

Смотреть что такое "МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ" в других словарях:

  • Профили — – детали оконных блоков, изготовленные методом экструзии, с заданными формами и размерами сечения. [ГОСТ30674 99] Рубрика термина: Блоки оконные и дверные Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ПРОФИЛИ МЕТАЛЛИЧЕСКИЕ — см. Гнутые профили, Прессованные профили, Прокатные профили …   Большой энциклопедический политехнический словарь

  • Профили —         в архитектуре, различные по своему поперечному сечению металлические, бетонные и деревянные протяжённые элементы на фасадах и в интерьерах зданий; ср. Обломы …   Большая советская энциклопедия

  • ПРОКАТНЫЕ ПРОФИЛИ — металлические профили, полученные прокаткой. Различают П. п. с пост. поперечным сечением по длине (см. рис.), переменные профили и специальные …   Большой энциклопедический политехнический словарь

  • ПРЕССОВАННЫЕ ПРОФИЛИ — металлические профили, получ. прессованием(экструдированием). По конфигурации поперечного сечения различают сплошные и пустотелые (полые) П. п. В СССР наиболее широко применяются П. п. из алюм. сплавов (их сортамент включает ок. 20 тыс.… …   Большой энциклопедический политехнический словарь

  • Гнутые профили — Гнутый профиль  профилированная металлическая заготовка, которой с помощью профилегибочных агрегатов задана определённая форма. К гнутым профилям относят швеллеры и уголки (равнополочные и неравнополочные), зетовые и С образные профили,… …   Википедия

  • ГНУТЫЕ ПРОФИЛИ — облегчённые металлические профили, получаемые на профилегибочных станах из листового металла (сталь, цветные металлы и сплавы) толщ. 0,1 20 мм, шир. до 2000 мм и дл. 30 м. См. рис. Гнутые профили: 1 и 2 уголки; 3 и 4 U образные; 5 корытообразные; …   Большой энциклопедический политехнический словарь

  • Облицовочные профили — – профили для отделки оконных откосов (уголки, наличники, нащельники и т.д.). Облицовочные профили могут образовывать различные системы. [ГОСТ30674 99] Рубрика термина: Блоки оконные и дверные Рубрики энциклопедии: Абразивное оборудование,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Соединительные профили — (соединители) – профили, предназначенные для блокировки оконных и балконных дверных коробок друг с другом в конструкциях, состоящих из двух и более изделий. Соединители могут соединять профили коробок под разными углами и подбираются с… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • СТО НОСТРОЙ 2.10.89-2013: Строительные конструкции металлические. Настилы стальные профилированные для устройства покрытий зданий и сооружений. Правила и контроль монтажа, требования к результатам работ — Терминология СТО НОСТРОЙ 2.10.89 2013: Строительные конструкции металлические. Настилы стальные профилированные для устройства покрытий зданий и сооружений. Правила и контроль монтажа, требования к результатам работ: 3.2 гофрированный листовой… …   Словарь-справочник терминов нормативно-технической документации

dic.academic.ru

Профиль ЛСТК - виды и особенности

Легкие тонкостенные конструкции производятся из высокопрочной тонкостенной стали, которая обработана специальным антикоррозийным составом для более длительного срока службы и возможности использования в регионах с повышенной активностью окружающей среды. Наиболее распространенные профили ЛСТК называются Z, С, П образными. Кроме этих тонкостенных профилей существуют различные соединительные элементы, направляющие профили, обрешетки и балки – эти и многие другие элементы ЛСТК мы подробно рассмотрим в этом материале.

ЛСТК профиль

Профилегибочный станок для ЛСТК профилей

ЛСТК – это технология строительства быстровозводимых зданий из металлического каркаса, который состоит из тонкостенного профиля разных видов. Под аббревиатурой ЛСТК подразумеваются легкие стальные тонкостенные конструкции. К конструкциям ЛСТК относятся: ангары, склады, сельскохозяйственные и промышленные сооружения, жилые дома, коттеджи, гаражи, станции технического обслуживания, парковки, административные и офисные здания, многоэтажные здания, автомобильные мойки, магазины и торговые центры, а также мансарды и различные металлические конструкции разного типа.

Профили ЛСТК для строительства быстровозводимых зданий из металла высокой прочности производят в настоящее время по всей России. Начиная с 2000 годов, то есть с того момента как в Российской Федерации начали активно строить складские и промышленные ангары, популярность технологии начала расти неуклонным темпом, вследствие чего купить профиль для ЛСТК можно на любом заводе металлопроката, которые существуют практически в каждом городе.

Производство ЛСТК провиля: профилегибочная установка

Для изготовления производители используют оцинкованную высокопрочную конструкционную сталь с оцинковочным слоем, которая соответствует всем необходимым нормам согласно государственному стандарту ГОСТ14918-80. Сталь рулонная, поставляется катушками, и ее цена формируется из общего веса, а не из количества изготовленного материала.  Кроме этого государственного стандарта популярен еще один – ГОСТ Р 52246-2004, он определяет критерии качества и нормы производства профиля ЛСТК из стального горячеоцинкованного листа.

Ассортимент стальных профилей

Полезная информация: российские стандарты для производства профилей из высокопрочной оцинкованной стали менее жесткие в сравнение с европейскими и международными. В начале 1990 года, когда российские государственные нормативы и стандарты не были сформированы, для ЛСТК многие предприятия использовали зарубежные стандарты ISO и ЕН. Даже в настоящее время, профили ЛСТК произведенные по евростандарту более качественные, чем российские.

Каркас ангара, склада из ЛТСК

Агрегаты, производственные мощности и механизмы

Система производства ЛСТК

Рассмотрим подробно по пунктам:

1)Линия подачи стали с рунона

  • 1а — гидростанция
  • 1б – станок разматыватель стального рулона
  • 1в – правильный станок
  • 1г –прижим на гидроусилителе

2) Петельный компенсатор с подъемным столом

3) Система подачи стали с перфорацией

  • 3а – подающий механизм

  • 3б – система перфорирования стального профиля, маркировки и резки отверстий под разную толщину металла

  • 3в – печатный станок для нанесения маркировочной информации

  • 3г – гидростанция

4) Петельный компенсатор с подъемным столом

5) Профилегибочный станок ЛСТК

6) Система нарезания профиля с разными ножами

7) Разгрузка готовых изделий

Пуклевка в ЛСТК профиле

Производство профилей ЛСТК

Линия размотки ЛСТК профилей

В строительстве легких стальных тонкостенных конструкций используется профиль ЛСТК с толщиной от 0,7 до 3 миллиметров, причем длина профиля практически не ограничена. Профили для строительства могут быть изготовлены из горячеоцинкованной стали, которая, как известно, позволяет избежать появления ржавчины на элементах конструкции и предоставляет возможность строить здания в регионах с повышенной активностью окружающей среды (такой профиль не поржавеет, не окислится и не потеряет своих прочностных качеств).

Специализированные линии на заводах металлопроката используют высокопрочную сталь, которая специальным разматывателем подается в сталегибочный станок, придающий форму будущему профилю.

Складские запасы металлического профиля

Бывают обычные (цельнолитые) профили ЛСТК, а также специального назначения с перфорированными засечками, как их еще называют «термопрофили», которые отличаются от обычных более низкой теплопроводностью.



Профиль с перфорацией (термопрофиль)

Какие профили производят на заводе

Конструкции из стального каркаса собирают из самых разных видов тонкостенных профилей, среды которых могут быть:

  • оцинкованные уголки
  • оцинкованные пластины
  • соединительные ленты (связи)
  • обрешётка ЛСТК
  • направляющий профиль
  • стоечный профиль
  • С-образный профиль
  • Z-образный профиль
  • П-образный профиль
  • профиль карнизный
  • профиль с термопросечками для утепления здания и многие другие.
Схема применения профиля в устройстве стен

В соответствие технического задания и проектной документации завод-изготовитель формирует готовый комплект каркаса из разных профилей. По желанию и заданным размерам заказчика завод производит нарезанные профили ЛСТК с необходимой маркировкой и отверстиями для крепления самонарезающими винтами или болтами. Цены на ЛТСК профиль зависят от объема и обычно указываются не за готовый комплект, а в тоннах (во многом зависит от качества стали).  ЛСТК – это быстровозводимое строительство высокой точности в замерах, ведь все детали легкой тонкостенной конструкции имеют правильную геометрическую форму без отклонений даже на 1 миллиметр.

Схема применения профиля ЛСТК в устройстве кровли



Купить профиль ЛСТК по выгодным ценам можно в онлайн-режиме через форму обратной связи или по контактному номеру, который указан на странице «Контакты». Цена на профили для ЛСТК приятно удивит каждого, ведь мало того, что здания по быстровозводимой технологии из металлического каркаса строятся быстрее, не уступают в прочности капитальным сооружениям, и  при этом позволяют сэкономить до 30-40% на строительстве.

Профиль с ребром жесткости

Виды ЛСТК профиля

Z образный профиль

Z-образный профиль

Производится в двух вариантах – обычный и с перфорацией. Простой Z-образный профиль для ЛСТК используется в устройстве крыши, выполняя функцию прогонов в зданиях, которые имеют большие расстояния между несущими стенами.  Термопрофиль Z-образной формы, так называемый ТZ-профиль предназначен для установки ограждающих конструкций и перегородок (устанавливается на несущие колонны специальным кронштейном).

С-образный профиль

Так называемый С-профиль идеально подходит для прогонов, а если сдвоить две части в форму образующую квадрат можно сделать упрочненную балку. Перфорированная версия такого профиля называется CТ, как его еще называют «термобалка», которая используется в строительстве стропил.

Направляющий профиль

Направляющий профиль ЛСТК

Это профиль для ЛСТК, который производится, как и прежние виды, в двух вариациях: с термопросечками и цельнолитой.  Термопрофиль выполняет функцию направляющих стен. Обычный, направляющий без перфорации предназначен для таких же целей.

Профиль П60

Профиль П60

Простой тонкостенный профиль, который предназначен для ферм перекрытий.

Стоечный профиль ЛСТК

Стоечный профиль

Производится с термопросечками (термопрофиль) и в цельнолитом виде. Используется как несущая стойка вертикального положения.

Профиль шляпный

Шляпный профиль

Производится в цельнолитом виде без перфорированных отверстий.

Карнизный профиль ЛСТК

Карнизный профиль

Предназначен для строительства кровли, мансард и прочих конструкций из ЛСТК где требуется формирование торцевого свеса.

Профиль для утепления каркаса

Профиль для утепления

Да, существуют даже такие профили ЛСТК, в данном случае этот профиль предназначен для утепления стены каркаса как внутри, так и снаружи здания. Обратите внимание, что существует профиль для начального и для дополнительного утепления с разницей в высоте боковых граней.

Обрешетка

Универсальная обрешётка ЛСТК

Бывает двух типов: с перфорацией и без. Применяется в качестве обрешетки кровли и фасадов быстровозводимых зданий.

Итог

Профилегибочный станок на заводе металлопроката

Тенденция роста популярности технологии ЛТСК в России и в мире делает стальной профиль одним из самых востребованных строительных материалов, который представлен широким ассортиментом и практически всегда есть в наличии на заводах и фирмах металлопроката. Купить ЛСТК профили можно после того, как вы определились с проектом будущей застройки, ведь без технической документации завод не сможет произвести необходимый комплект металлоконструкции. Также, прежде чем купить ЛТСК профиль рекомендуется уточнение цены у разных производителей.

Производство ЛСТК профиля

Строительство развивается быстрыми темпами, быстровозводимые здания, металлические ангары и склады, торговые центры – все это теперь можно построить из стали за считанные месяцы.

Видео:

lstkclub.ru

Стальной профиль гнутый оцинкованный, квадратный и для шкафов купе

Профиль стальной – это тип фасонного металлопроката, отличающийся широкой областью применения.

Основным методом производства стального профиля является холодный прокат с последующей обработкой на профилегибах.

Стальной профиль отличается по своему сечению, форме и расположению полок, методам производства и т. д.

Профиль стальной оцинкованный

Профиль оцинкованный стальной отличается высокой устойчивостью к коррозии и агрессивному воздействию среды, благодаря чему он заслужил огромную популярность. Основным способом производства этого вида металлопрофильной продукции является горячий прокат с последующим цинкованием.

Цинкование профиля может осуществляться различными методами:

  • — горячее цинкование;
  • — холодное цинкование;
  • — металлизационный метод;
  • — гальванический метод;
  • — термодиффузионный метод.

При горячем цинковании изделие помещается в расплав цинка, благодаря чему профиль получает высокие эксплуатационные характеристики. При холодном цинковании слой композитных материалов наносится на поверхность изделия, так как цинк недостаточно глубоко проникает в структуру металла. Металлизационный, гальванический и термодиффузионный методы не могут обеспечить высокого качества цинкования, поэтому применяются значительно реже.

Профиль гнутый стальной

Стальной гнутый профиль используется для сооружения прочного каркаса при монтаже гипсокартонных конструкций, плит минеральной ваты и т. д. Широкое применение гнутый профиль нашел в строительстве быстровозводимых сооружений (складов, ангаров, торговых и выставочных павильонов и т. д.).

В капитальном строительстве этот вид профиля используется одновременно с железобетонными конструкциями.

Профиль Т-образный стальной

Профиль стальной Т-образный применяется во внутренней отделке помещений. Он незаменим при монтаже напольных и настенных покрытий, в которых играет роль соединительного элемента. Благодаря Т-образному профилю отдельные листы очень легко монтируются в единое целое, благодаря чему ускоряется процесс проведения ремонтно-отделочных работ. С помощью Т-образного профиля можно монтировать паркет, ламинат, гипсокартон, ДСП, МДФ и т. д.

Металлический П-образный профиль

Профиль П-образный стальной имеет широкое применение в строительстве. Его применяют для монтажа межкомнатных перегородок, навесных потолков, декоративных элементов. Он отлично сочетается с другими строительными материалами (гипсокартоном, ДСП и т. д.). П-образный профиль делится на следующие виды:

  • — листовой;
  • — гнутый;
  • — потолочный;
  • — стоечный;
  • — направляющий (например, стальной профиль для шкафов-купе).

Дополнительную защиту от негативного воздействия среды обеспечивает цинковое или полимерное покрытие, обработка антикоррозионными составами.

Профиль стальной прямоугольный

Профиль стальной прямоугольный отличается широким спектром использования. Основное его предназначение – строительство легких конструкций, не подвергающихся существенным нагрузкам во время эксплуатации. Этот вид профиля подходит для сооружения заборов из асбестовых листов или профнастила и других подобных конструкций.

Профиль металлический квадратный

Профиль квадратный стальной – это самый распространенный и самый востребованный вид металлопрофильной продукции. Основной спектр использования квадратного профиля – строительство. В зависимости от вида и типоразмера профиля, его сечения, он может применяться как для возведения легких конструкций, так и для сооружения несущих элементов. Профиль стальной квадратный отличает доступная стоимость, что делает его еще более востребованным строительным материалом.

metallgarant-spb.ru

ГОСТ 30245-2003 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия


ГОСТ 30245-2003

Группа В 22

____________________________________________________________________
Текст Сравнения ГОСТ 30245-2003 с ГОСТ 30245-2012 см. по ссылке.
- Примечание изготовителя базы данных.
____________________________________________________________________


МКС 77.140.70
ОКП 52 6000

Дата введения 2003-10-01

1 РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им.Н.П.Мельникова (ЗАО "ЦНИИПСК им.Мельникова")

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 22 октября 2003 г.

За принятие проголосовали

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Министерство градостроительства Республики Армения

Республика Беларусь

Минстройархитектуры Республики Беларусь

Республика Казахстан

Казстройкомитет Республики Казахстан

Российская Федерация

Госстрой России

Республика Таджикистан

Комархстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан

Украина

Госстрой Украины

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 октября 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 30 июня 2003 г. N 130.

4 ВЗАМЕН ГОСТ 30245-94

1 Область применения


Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.

Профили изготовляют на специализированных станках путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.

Обязательные требования качества продукции изложены в пунктах 3.3-3.6, 4.3-4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8-5.10, 5.12.

2 Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 3242-79 Соединения сварные. Методы контроля качества

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 17066-94 Прокат тонколистовой из стали повышенной прочности. Технические условия

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия

3 Сортамент

3.1 Поперечное сечение профилей должно соответствовать указанному на рисунке 1.

- высота; - ширина; - толщина стенки; - радиус наружного закругления


Рисунок 1

3.2 Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать: для квадратных профилей - таблице 1; для прямоугольных профилей - таблице 2.


Таблица 1




Площадь поперечного сечения, А, см

Справочные значения величин для оси

Масса 1 м, кг

мм


, см

, см

, см

40

40

2,0

2,94

6,94

3,47

1,54

2,31

2,5

3,59

8,21

4,10

1,51

2,82

3,0

4,21

9,31

4,65

1,49

3,30

3,5

4,79

10,26

5,13

1,46

3,76

4,0

5,35

11,05

5,52

1,44

4,20

50

50

2,0

3,74

14,14

5,66

1,95

2,93

2,5

4,59

16,93

6,77

1,92

3,60

3,0

5,41

19,45

7,78

1,90

4,25

3,5

6,19

21,70

8,68

1,87

4,86

4,0

6,95

23,70

9,48

1,85

5,45

4,5

7,67

25,45

10,19

1,82

6,02

5,0

8,36

26,98

10,79

1,80

6,56

5,5

9,01

28,27

11,31

1,77

7,07

6,0

9,63

29,36

11,74

1,75

7,56

60

60

2,0

4,54

25,14

8,38

2,35

3,56

2,5

5,59

30,33

10,11

2,33

4,39

3,0

6,61

35,11

11,70

2,31

5,19

3,5

7,59

39,50

13,17

2,28

5,96

4,0

8,55

43,50

14,50

2,26

6,71

4,5

9,47

47,14

15,71

2,23

7,43

5,0

10,36

50,41

16,80

2,21

8,13

5,5

11,21

53,34

17,78

2,18

8,80

6,0

12,03

55,94

18,65

2,16

9,45

70

70

2,0

5,34

40,72

11,63

2,76

4,19

2,5

6,59

49,39

14,11

2,74

5,17

3,0

7,81

57,50

16,43

2,71

6,13

3,5

8,99

65,05

18,59

2,69

7,06

4,0

10,15

72,06

20,59

2,66

7,97

4,5

11,27

78,55

22,44

2,64

8,85

5,0

12,36

84,52

24,15

2,62

9,70

5,5

13,41

90,01

25,72

2,59

10,53

6,0

14,43

95,01

27,14

2,57

11,33

6,5

15,06

95,11

27,17

2,51

11,82

7,0

15,96

98,50

28,14

2,48

12,53

80

80

3,0

9,01

87,81

21,95

3,12

7,07

3,5

10,39

99,75

24,94

3,10

8,16

4,0

11,75

111,0

27,74

3,07

9,22

4,5

13,07

121,5

30,37

3,05

10,26

5,0

14,36

131,3

32,83

3,02

11,27

5,5

15,61

140,5

35,12

3,00

12,25

6,0

16,83

149,0

37,24

2,97

13,21

6,5

17,66

151,0

37,76

2,92

13,86

7,0

18,76

157,4

39,34

2,90

14,72

7,5

19,82

163,0

40,76

2,87

15,56

8,0

20,84

168,0

42,01

2,84

16,36

90

90

3,0

10,21

127,2

28,28

3,53

8,01

3,5

11,79

145,0

32,22

3,51

9,26

4,0

13,35

161,8

35,96

3,48

10,48

4,5

14,87

177,8

39,50

3,46

11,67

5,0

16,36

192,8

42,84

3,43

12,84

5,5

17,81

206,9

45,99

3,41

13,98

6,0

19,23

220,2

48,94

3,38

15,10

6,5

20,26

225,3

50,07

3,34

15,90

7,0

21,56

235,8

52,40

3,31

16,92

7,5

22,82

245,4

54,54

3,28

17,91

8,0

24,04

254,2

56,48

3,25

18,87

100

100

3,0

11,41

177,0

35,40

3,94

8,96

docs.cntd.ru

404 - Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Нур-Султан
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

chelyabinsk.metal100.ru

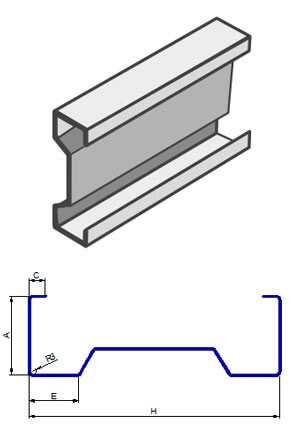

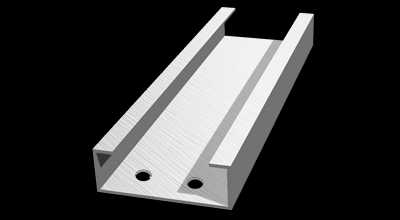

Стальной С образный профиль (цельный и перфорированный)

Стальной С образный профиль представляет собой высокопрочный элемент предназначенный для выполнения монтажных работ по установке быстровозводимого каркаса. Производят профиль из рулонной холоднокатаной стали, с нанесением слоя цинка на поверхность, с толщиной листа не превышающим 3 миллиметра.Каркас быстровозводимого здания невозможно построить без использования стального С-образного профиля, который подобно кирпичу в капитальном строительстве, задействован в сборке металлической конструкции.

Технология ЛСТК: от появления до становления и развития

Быстровозводимые металлические конструкции в промышленном секторе строительства практически полностью вытеснили здания, строящиеся по классической технологии из каменной кладки. Сегодня, стальной С образный профиль является основным массово-производимым элементом каркасного сооружения.

Появление технологии быстровозводимого монтажа датируется 1950 годом. Центром развития и разработки является Канада, именно канадские инженеры придумали и внедрили на практике использование высокопрочных оцинкованных профилей, в качестве основных элементов конструкции здания.

Промышленный сектор в те времена остро нуждался в доступной и в недорогой возможности строительства зданий больших площадей. Кроме доступности был еще один важный фактор, учитывая прошлый век, который характеризовался бурными темпами восстановления промышленности и налаживания производственных мощностей – все нужно было делать быстро, в максимально сжатые сроки. От сроков возведения промышленных объектов зависела не только экономика, но и уровень обеспеченности граждан.

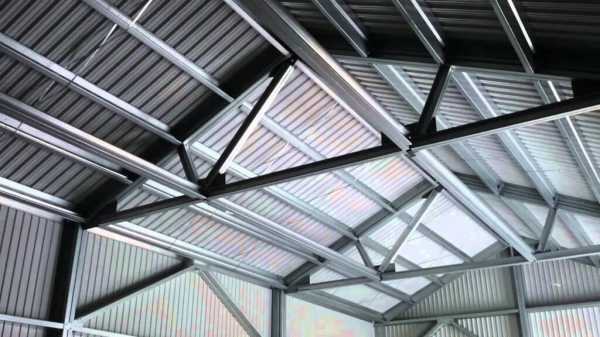

ЛСТК – это легкие стальные тонкостенные конструкции, в основе которых оцинкованные профили различной формы и размера. ЛСТК  представляет собой самый легкий вид металлоконструкций, так как профиль изготавливается из рулонной холоднокатаной стали с толщиной листа не превышающей 3-4 миллиметров, всё, что больше 4 миллиметров уже называют ЛМК (легкие металлические конструкции).

Стальные гнутые С образные профиля и в 1950 и в настоящее время производятся массово, всегда в доступности и в широком ассортименте по формам и размерам. Стальной С образный равнополочный профиль производится на заводе металлопроката по государственным стандартам, в Российской Федерации таковыми стандартами являются нормы СНиП и ГОСТ, а в европейских странах и Соединенных штатах Америки принято использовать собственные стандарты DIN и Еurocode.

Легкие металлические конструкции в основе которых стальной С образный оцинкованный профиль подходят для строительства как жилых домов и коттеджей, так и для коммерческого направления (магазины, торговые центры, павильоны, киоски). Это универсальный инструмент для монтажа практически любого вида каркасного здания.

После успешной реализации первых проектов, канадская технология быстровозводимого строительства была активно перенята европейскими соседями (Дания, Финляндия, Норвегия), Соединенными штатами Америки, Японией и вскоре Российской Федерацией. Технология ЛСТК в России появилась относительно недавно, а сами стандарты монтажа, проектирования и производства металлоконструкций были впервые выпущены в виде рекомендаций в 1999 году в Центральном научно-исследовательском и проектном институте строительных металлоконструкций, под редакцией выдающегося ученого и инженера Мельникова Николая Прокопьевича.

Особенности ЛСТК в Российской Федерации и в мире

Стальной С образный равнополочный профиль в монтаже быстровозводимых зданий произведенный в России ничем не хуже зарубежного, изготовленного по другим стандартам. Наши заводы сегодня полностью перешли на автоматизированный процесс на линии оцинкованного профиля, что гарантирует качество производимой продукции. Контроль и новейшее оборудование позволяют выполнять крупные заказы в минимально указанное время.

В сравнении с Еврокодом и DIN стандартами, можно сказать, что Российские ГОСТ и СНиП, менее требовательны к безопасности, но все меняется и государственный стандарт совершенствуется, в целях обеспечения большей прочности и надежности готового объекта из быстровозводимых металлоконструкций.

Что касается других стран, наиболее востребованными профильные конструкции стали в стране восходящего солнца, Японии. Сейсмическая устойчивость, которая столь необходима в таком неустойчивом регионе, сыграла главную роль. Стальные каркасы для японского рынка были специально протестированы в самых суровых условиях, под воздействием различных разрушительных факторов.

Интересный факт:

В сфере жилого строительства, металлические каркасные здания так и не прижились, оставив долю первенства домам из бруса и древесного материала.

Преимущества профильного каркасного строительства

Широчайшие возможности открываются малому, среднему и крупному бизнесу благодаря технологии каркасной сборки из легких металлических конструкций, в основе которых высокопрочные стальные профиля.  Здания любой архитектурной и проектной сложности можно построить в срок, в любом климатическом регионе России (об этом далее).

Преимущества ЛСТК бесспорны и являются обоснованными доказательствами совершенства над капитальными постройками из кирпича, песка и бетона. Именно металлоконструкции вытеснили кирпичные здания из промышленного сектора за последние два десятилетия.

Давайте рассмотрим основные преимущества ЛСТК:

  • Низкая стоимость строительства.
  • Доступность стали, как основного используемого материала.
  • Простота сборки. Все подобно конструктору собирается по техническому заданию и проектной документации.
  • Заводское качество производимого профиля. Гарантированная геометрическая точность фигуры и размеров. Каждый оцинкованный С образный профиль имеет необходимые монтажные отверстия и маркировки для упрощения процесса сборки каркаса здания.
  • Широкое разнообразие архитектурных форм и готовых проектов.
  • Отсутствие усадки на фундамент. Для ЛСТК можно использовать простые, лёгкие фундаменты мелкого заглубления, например, хорошим вариантом считается ленточный или свайный фундамент.
  • Экономия на всех этапах работ до 40%.
  • Возможность проведения монтажных работ в круглогодичном режиме, даже в мокрую или холодную погоду. Профиль оцинкован и надежно защищен от разрушительного воздействия влаги и процесса ржавления.
  • Сейсмическая устойчивость.
  • Прочность, надежность и долговечность. Если по отдельности профиль не создает впечатления уверенности и надежности, то в готовом виде законченного объекта строительства такие сомнения рассеиваются.
  • Высокий срок службы готовой конструкции, который составляет в гарантии 30 лет, а при обычном использовании и соблюдении всех правил монтажа 50-60 и более лет.

Производство профиля

Перед началом изготовления профиля нужно удостовериться в наличии проектной документации, которая будет содержать все необходимые показатели для возможности запустить производство металлоконструкций.

На основе проекта завод металлического проката формирует специальные установки в программном обеспечении, так как процесс изготовления автоматизирован.

Технологическая линия состоит из следующего оборудования:

  • Станок, разматывающий рулонную сталь;
  • Профилегибочный стан;
  • Подающее и принимающее устройство;
  • Промышленные ножницы;

Процесс происходит примерно следующим образом: рулонная сталь разматывается и поступает в непрерывно и циклично работающий профилегибочный стан, который формирует С-образный равнополочный стальной гнутый профиль, также на этом этапе (при необходимости и указании в проекте этих сведений) на профиле выштамповываются термопросечки, такой вид МК называют термопрофилем. После проката, профиль режется по заданной программой длине и складируется для дальнейшей транспортировки на строительную площадку заказчика.

Выводы:

Стальной С образный равнополочный профиль сравним с кирпичом, — это неотъемлемый элемент быстровозводимого здания. Строительство быстровозводимых сооружений оправдано как с экономической, так и просто, с рациональной точки зрения. Технология ЛСТК позволяет возводить большепролетные конструкции (склады, ангары, овощные хранилища) в максимально короткий срок и за небольшие деньги, ведь, как известно, купить стальной С образный профиль можно по выгодной цене с доставкой в любой регион России!

lstkclub.ru
