Продухи в фундаменте: правильная вентиляция

В России обычная практика — строительство частного дома с подвальным этажом, подполом для хранения запаса продуктов, размещения инструментов, гаража, подсобных помещений. В такой ситуации неизбежно возникает проблема организации вентиляции. Продухи в фундаменте — один из способов обеспечить сухие стены и пол, устранить колонии плесени, грибка.

Как обустроить вентиляционные отверстия в цокольном этаже, как избежать постоянной влажности в парилке, курилке, ванной комнате, туалете, помывочной, на каком этапе строительства дома это нужно делать, расскажет эта статья. Здесь дана пошаговое руководство, схема и устройство продухов для спасения частного дома от сырости и плесени.

Обустройство вентиляции подвала

Среди наиболее востребованных способов вентиляции подвального помещения выделим два:

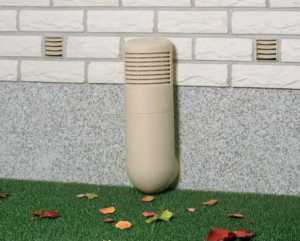

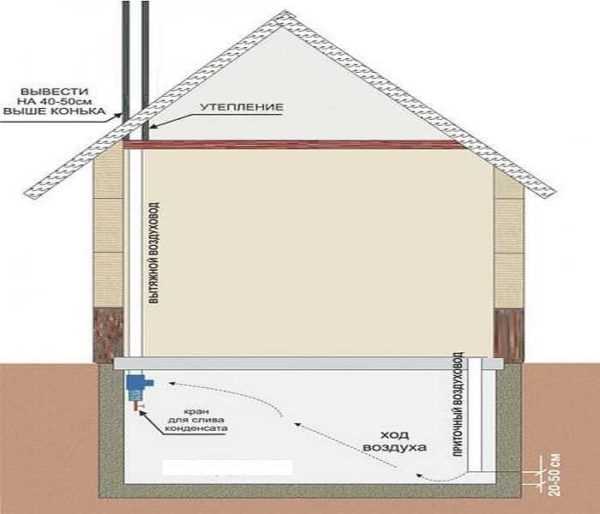

  • в потолке монтируется вытяжная труба, выходящая на крышу частного дома и заканчивающаяся на кровле. Одновременно в погребе обустраиваются отверстия для поступления воздуха. Избежать лишнего контакта с холодным воздухом можно, если вентиляционные отверстия проделать из нежилого помещения дома, кладовой, прихожей. Дополнительно проводится утепление всего подвала, фундамента, обустройство отмосток, укладка слоя гидроизоляции по всему периметру здания;
  • в цоколе ниже уровня пола первого этажа обустраиваются вентиляционные отверстия.

Вариант с обустройством вытяжной трубы не нарушает эстетическое восприятие дома, но достаточно затратен. Планировать его лучше на стадии проектирования дома, чтобы потом не тянуть трубы от фундамента до крыши и не бурить отверстия в полу.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Преимущество продух в том, что их можно обустроить на любом этапе, даже тогда, когда здание уже сдано в эксплуатацию.

Для чего нужны цокольные продухи?

В большей части случаев и подвал, и погреб, и фундамент делаются неутепленными. Если при этом отсутствует естественная вентиляция, создаются идеальные условия для скопления конденсата, грунтовых вод, образования плесени, грибковых колоний.

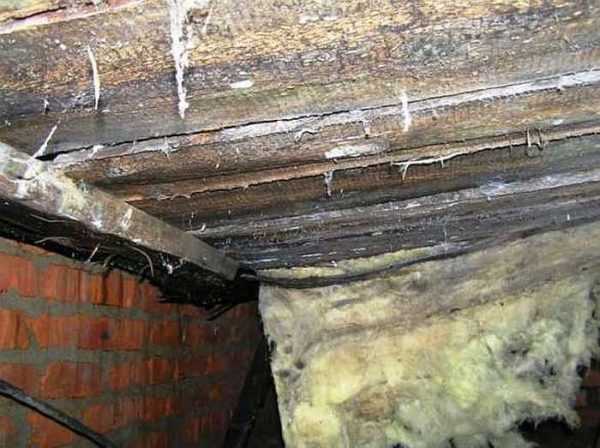

Деревянные лаги чернового пола начинают подгнивать. Через несколько лет собственник сталкивается с необходимостью проводить капитальный ремонт и менять все деревянные конструкции, и осушать стены, избавляться от неприятных черных наростов. Не меньшей проблемой становится затхлый запах, справиться с которым не сможет никакой освежитель воздуха.

Не менее важная причина для своевременного обустройства вентиляции в подвале: выделение газа радона. Он всегда присутствует в земле, количество может различаться в зависимости от региона, близости грунтовых вод и скальных отложений. Радон будет накапливаться сверх допустимой дозы, проникать на жилые этажи. В малых количествах радон безопасен для человека, но относится к радиоактивным. Иметь всегда «под рукой» источник радиоактивного заражения не хочется никому. Есть подвал, необходимо обустраивать вентиляцию.

Рекомендуем к прочтению

Параметры продух, выбор места для размещения

Действующие на текущий момент времени строительные нормативы (СНиП 31-01-2003) регламентируют общую площадь вентиляционных отверстий, но не их форму. Собственник здания может исходить из собственных предпочтений, стиля здания, возможности обеспечить правильную геометрическую форму. Единственное обязательное условие: соблюдение необходимой площади вентиляционных каналов.

В соответствии с п. 9.10 СНиП 31-01-2003 общая площадь всех продухов в подвале должна быть не менее 1/400 от площади пола. Рассчитать самостоятельно несложно: для дома 10х10 метров необходимо оборудовать отверстия общей площадью 0,25 кв. метров. Регламентируется и площадь одного отверстия — 0,05 кв. метров и более.

В многоквартирных домах, в частности, в сталинских и хрущевках, чтобы обеспечить необходимую площадь всех вентиляционных каналов, увеличивают их размеры. В частном нет необходимости делать большие окна, достаточно оборудовать несколько небольших отдушин, расположенных на одной горизонтали с разных сторон дома. Сложные вычисления и калькулятор не требуются.

Для размещения продух выбирают место под лентой ниже на 15-20 см.

Для невысоких цоколей допускается подземное расположение при наличии приямка и соответствующей защиты от поверхностных вод, ливневых стоков и осадков.

Если подвальное помещение внутри поделено на отдельные блоки, «комнаты», продухи обустраиваются в каждой из них и во внутренних перегородках. В противном случае не будет необходимого сквозняка, уносящего водяную пыль и влажность. Проводя расчет, сколько продухов обустраивать, учитывайте этот момент.

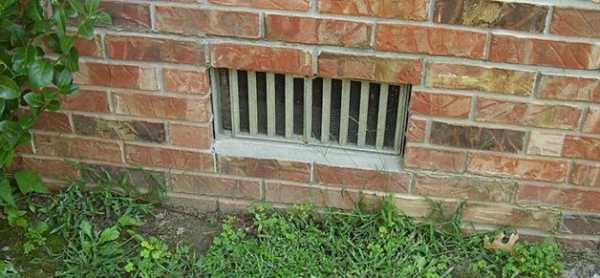

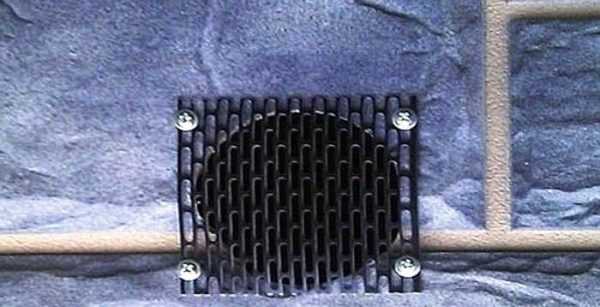

С улицы все отверстия закрываются специальными металлическими решетками с мелкой ячейкой. В противном случае очень скоро придется решать проблемы с устранением плесени и грызунов (крыс и мышей) всех размеров, кошек, насекомых. Сетка из качественной проволоки решает эту проблему раз и навсегда. От пластика лучше отказаться. Грызунов он не испугает.

Как обустраиваются продухи

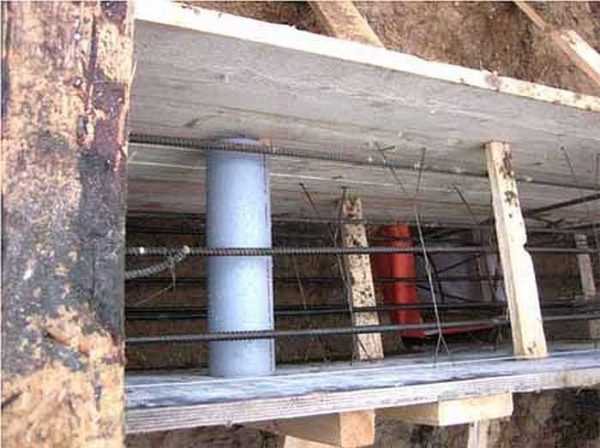

Оптимальный вариант решения проблемы вентиляции своими руками в кирпичном или дачном доме — закладка отверстий на стадии заливки фундамента сразу после монтажа арматуры. Между рядами опалубки устанавливаются куски трубы, выбранной формы и диаметра, пластиковой или асбестовой. Можно взять аналогичные тем, что применяются для обустройства канализации. Важно: после заливки и затвердения бетонного раствора удалить их не удастся.

Не менее важно, чтобы на момент заливки фундамента трубы не были полыми. Внутрь помещается песок, куски битого кирпича, любые твердые и прочные предметы. Края закрываются, устанавливаются заглушки, чтобы раствор не попал в трубу и не закупорил ее. В противном случае в процессе застывания и усадки фундамента труба будет раздавлена.

Трубу прямоугольной формы нужного диаметра найти сложно. Ее можно заменить деревянными коробами, собранными своими руками. Как только фундамент схватится, бетон наберет прочность древесину необходимо осторожно разобрать и удалить, чтобы избежать процессов гниения в дальнейшем.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

В кирпичной кладке, или облицовке, сайдинг достаточно с определенной периодичностью вместо целого кирпича ставить половинку. В основании из пеноблоков можно прорезать отверстия. Железобетонные блоки самостоятельно разрезать сложно, достаточно оставлять небольшие промежутки между соседними.

Фундамент есть, продухи отсутствуют. Что делать?

Если по различным причинам вентиляционные отверстия не были предусмотрены, проблему устранения сырости и грибка можно решить одним из следующих способов:

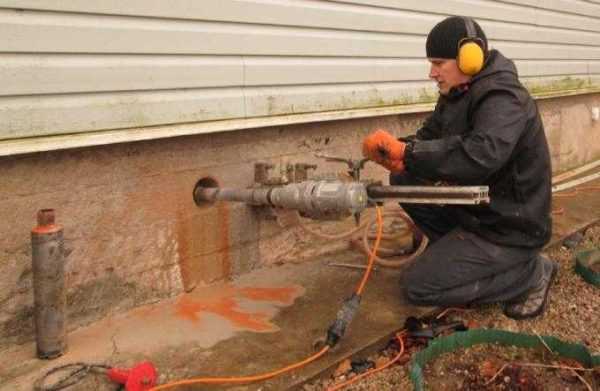

  • просверлить в готовом ленточном фундаменте отверстия необходимого размера алмазным бурением или перфоратором со сверлом большого диаметра. Сверление проводите с соблюдением техники безопасности и так, чтобы не нарушить целостность конструкции;
  • купить и проложить внутри здания вентиляционные трубы, выведя их на уровень крыши. Коньковый воздух на чердаке холоднее, давление внутри трубы и помещения будет меняться, улучшится тяга, в подвале не будет сырости;
  • установить принудительную вентиляцию с таймером или ручным включением. Вариант требует больших расходов и привлечения специалистов. К тому же придется регулярно проверять соотношение температур на улице и в подвале чтобы своевременно подключать вентилятор.
  • провести гидроизоляцию фундамента, сократив объемы грунтовых вод, просачивающихся в помещение. Пол полностью застилается полиэтиленовой пленкой толщиной не менее 150 мкм. Полотна кладут не встык, а внахлест с перекрытием не менее 10 см. и проклейкой с помощью двухстороннего скотча. Важно: пленка стелится не только на пол, но и заводится на стены на высоту до 30 см и надежно крепится.

Пленку легко порвать и процедуру придется начинать заново. Чтобы это не происходило, пол засыпается песком. Как вариант — обустройство черновой стяжки толщиной до 3 см.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Этот способ гидроизоляции рекомендуется использовать в сочетании с дополнительной теплоизоляцией, установкой вентиляционных труб, выведенных на уровень крыши. В противном случае пленка будет своего рода сборником для конденсата и грунтовых вод.

Не менее актуальная проблема — обустройство продух в бане из бруса, сруба или в частном доме с печью, работающей на дровах или угле. Оптимальное решение — обустройство поддувала так, чтобы чистовой пол размещался выше его. В полностью деревянном здании отверстия обустраивают между первым и вторым венцами. Если цоколь высокий, можно обустроить сразу над ним.

Радикальный способ устранения конденсата из подвала

Подвал — традиция, соблюдаемая только в России и части стран ближнего зарубежья. В большинстве европейских стран подобной «роскоши» нет. А соответственно, нет необходимости беспокоиться о вентиляции, обустройстве продух.

Погреб можно засыпать любым теплоизолирующим материалом:

  • керамзитом. Среди плюсов — низкая цена. Минусов намного больше. Материал хорошо впитывает воду и из подвала, и грунтовую. До засыпки керамзитом необходимо обеспечить гидроизоляцию описанным выше способом. В противном случае подвал даже в засыпанном виде станет источником плесени и гнили;
  • гранулированное пеностекло. Хорошо сохраняет тепло, не впитывает влагу. Минус — высокая цена.

Чем закрыть продухи на зиму ?  Нужно ли их закрывать ?

Каждому придется самостоятельно принимать решение. Мы расскажем, что ждет в каждом случае:

  • через незакрытые вентиляционные отверстия в подвал будет заходить холод и выхолаживать пол извне. Как следствие, придется либо проводить дополнительное утепление, либо оплачивать зимой счета за отопление;
  • если продухи и проход воздуха закрыть, в погребе за зиму скопится достаточное количество конденсата, в том числе в виде льда. В теплые месяцы вода будет активно испаряться, пар пойдет вверх. На лагах чернового пола образуется гниль. Для закрытия достаточно установить заслонки из плотного материала, не пропускающего воздух.

Решение проблемы без вентиляционных отдушин

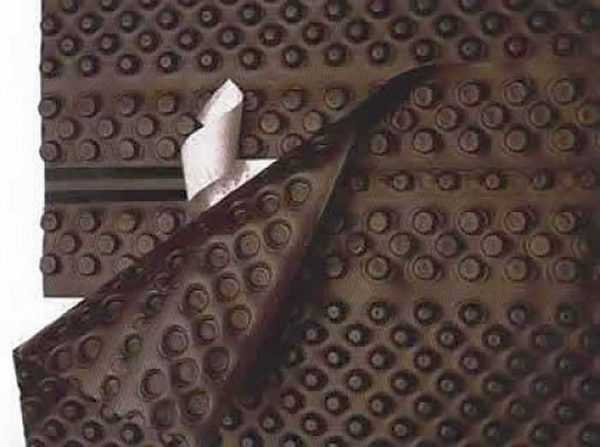

Один их вариантов полной гидроизоляции фундамента и подвала — обустройство дренажной системы и изоляция от внешних вод. Промышленность предлагает различные варианты покрытий: от экструдированного пенополистирола до специальных грунтовок на основе полимеров, уменьшающих гигроскопичность бетона. Важно: фундамент не достаточно покрыть выбранным составом только над поверхностью земли. Если нет возможности откопать фундамент на 70-80 см, работы проводятся изнутри.

Обязательная гидроизоляция пола проводится описанным выше способом. Пленку можно заменить на специальную гидроизолирующую мембрану. В завершение обустраивается вентиляционная труба в сочетании с приточными отверстиями, пробуренными с первого этажа.

Как защитить свой дом от преждевременного разрушения и постоянной сырости, решать вам. Мы рассказали о наиболее популярных и доступных способах сделать продухи в строящемся или построенном доме.

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

28

275

Дом из кирпича

16

193

Бревенчатый дом

16

166

Дом по канадской технологии

14

147

Дом из газобетонных блоков

18

116

Дом из оцилиндрованного бревна

4

50

Монолитный дом

10

39

Дом из пеноблоков

14

39

Дом из сип-панелей

11

35

Видео о продухах в фундаменте дома

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Продухи в фундаменте: сколько дырок делать, расчет

Вентиляция в фундаменте

Продухи в фундаменте деревянного дома предназначены для естественного вентилирования фундаментной конструкции. Они препятствуют образованию грибков и плесени, которые могут скапливаться в районе цоколя, и обеспечивают продолжительный срок эксплуатации самого здания. Без таких вентиляционных каналов влага, которая будет скапливаться с внутренней стороны фундамента, приведет к преждевременному разрушению всей несущей конструкции.

Что следует учитывать

Чтобы сделать отдушины в фундаменте, не нужно иметь строительную специальность. Эти работы достаточно просты, их может выполнить любой владелец деревянного дома своими руками. Обустраивать такие вентиляционные отверстия не обязательно в следующих случаях:

  • подполье оборудовано современной системой вентиляции, которая характеризуется высокой мощностью;
  • пол проветривается прямо через помещения дома;
  • фундамент надежно защищен гидроизоляцией.

Прежде чем приступить к устройству каналов для вентиляции, следует произвести расчет продухов в фундаменте, то есть определить их необходимое количество и места расположения. От этого будет зависеть надежная работоспособность естественной вентиляции.

Продухи в фундаменте

Выбирая расположение, специалисты рекомендуют оборудовать сквозные отверстия в фундаменте таким образом, чтобы они располагались в противоположных сторонах друг против друга. За счет этого будет обеспечена естественная вентиляция фундамента деревянного дома. Воздух будет циркулировать в конструкции от легкого дуновения ветра.

Немаловажным является размер окошка для продуха. Если его выполнить небольшим, то циркуляция будет недостаточная.

Поэтому рекомендуется обустраивать каналы, которые будут обеспечивать достаточную интенсивность потоков воздуха и максимально сокращать количество накапливаемой влаги.

Порядок расчета

Для их расчета необходимо обратиться за помощью к сборнику нормативов СНиП 31-01-2003, из п.9.10 которого следует, что общая площадь всех продухов должна составлять 1/400 от общей площади полового покрытия. При этом их площадь не должна быть меньше 0,85 кв.м, а один – не менее 0,05 кв.м. Сами отверстия следует располагать на одинаковом расстоянии друг от друга и от угла – не менее 0.9 м.

Что касается высоты их обустройства в фундаменте, то специалисты придерживаются мнения, что чем выше расположена вентиляция цоколя, насколько позволяет фундамент, тем лучше.

Устройство продухов в фундаменте

От уровня земли не следует размещать ниже 0,3 м, так как снег и талая вода могут затопить подполье. Пример расчета продухов приведен в данной таблице:

С наступлением холодной поры года перед собственниками домов встает вопрос, что делать с продухами в фундаменте, закрывать на зиму или не закрывать. Здесь единого мнения нет. Одни считают, что следует закрыть наглухо, чтобы не попадала влага и холод, другие, наоборот, отстаивают точку зрения, что вентиляция в холодную пору года даже необходимей, чем в теплую. Как поступить – решает каждый самостоятельно.

Дом с продухами в фундаменте

Устройство вентиляции

Вентиляция в цокольном этаже должна состоять из отверстий через каждые несколько метров стены, а если дом располагается в низинной местности, продухи в цоколе должны быть расположены чаще.

Чтобы исключить образование сквозняков в подвальной части здания, система вентиляции должна состоять из труб, которые обеспечивают приток и вытяжку воздуха. При этом приточная труба должна располагаться ниже, а вытяжная – под самим перекрытием. Продухи в ленточном фундаменте следует оборудовать обязательно, если между лагами и землей образуется закрытое пространство. Естественно, что их лучше предусмотреть еще при закладке фундамента. Однако если по каким-то причинам это сделано не было, то придется потрудиться, так как для устройства отверстий в бетоне необходимо применить специальное оборудование.

Продухи в цоколе частного дома необходимо располагать на некотором расстоянии от поверхности грунта, чтобы циркуляция воздуха была надежной, не допускала скопление влаги и образование плесени в подпольном пространстве. Чтобы обустроить отдушины в фундаменте из кирпичной кладки, следует на 3-4 ряду кладки установить опалубку или трубу с сечением, достаточным для вентиляционного отверстия.

Вентиляционные отверстия в фундаменте

Следующими рядами обложить границы продуха с таким расчетом, чтобы последний ряд перекрывал отверстие сверху. Вентиляция в фундаменте дома из монолитного железобетона устраивается путем монтажа в опалубку отрезка асбестоцементной или пластиковой трубы. При этом вокруг пространства под продух устанавливается дополнительная арматура. Это своего рода защитный каркас. После этого опалубку заливают бетонным раствором.

Устройство отдушин

Отдушины в фундаменте из дерева обустраиваются в закладных балках, которые расположены между 1 и 2 венцом. Возможно их обустройство между фундаментом и первым бревном. И в первом, и во втором случае отверстия можно делать своими руками путем сквозных пропилов в бревнах.

Вентиляция фундамента в своем частном доме может быть как естественной, так и принудительной. При естественном типе потоки воздуха циркулируют под половым покрытием без специальных устройств и вытяжек. Для создания принудительного потока воздушных масс устанавливают приточно-вытяжные устройства с естественной и принудительной системой подачи воздуха.

Нужны ли продухи? Как показывает строительная практика, продухи в фундаменте нужны обязательно, и обустраивать их необходимо еще на стадии возведения фундаментной конструкции.

kakfundament.ru

Продухи в фундаменте – устройство и назначение

При сооружении обязательно закладываются продухи в фундаменте – специальные отверстия, создающие проточный сквозняк, необходимый для нормального функционирования всех элементов конструкции цоколя и надземной части основания.



Специалисты ИнноваСтрой еще на стадии разработки проекта уделяют данному моменту достаточно внимания, так как наличие вентиляционных каналов четко оговорено в соответствующем СНиПе, где указаны минимальные и рекомендованные параметры продухов, их размеры и количество.

Нужны ли продухи в фундаменте: незримые причины

Наличие вентиляционных каналов имеет сугубо утилитарное значение, основанное на физико-механических свойствах самого сооружения и окружающей среды. Чтобы полностью понять первопричины их существования, нужно разобраться в том, что происходит внутри цоколя и ленточного фундамента, так как именно эти два варианта всегда оснащаются такими отверстиями:



  1. Температурный режим. При полностью закрытом пространстве отсеков подпола, в них происходит создание герметичного микроклимата – со стороны дома проникает тепло, создающее парниковый эффект, пригодный для развития грибка, плесени, разного рода бактериальных образований, способных нанести вред конструктивным элементам коттеджа. Стоит отметить, что для спор плесени достаточно самого мелкого вентиляционного канала или трещины, чтобы проникнуть внутрь комнат и в остальные элементы конструкции;
  2. Выделение радона. Это особый газ без цвета и запаха, выделяемый грунтом в атмосферу. В обычном режиме мы не замечаем результатов химической реакции почвенного слоя, так как атмосферный воздух полностью его растворяет, но в запертом пространстве он накапливается и становится очень опасным компонентом, способным привести к неприятным последствиям – от воспламенения, до отравления внутренних пространств коттеджей;
  3. Химические реакции. Так как герметичный микроклимат обладает более высокой температурой, то все части строения вступают с ним в реакцию – от дерева, до бетонных частиц. При этом также выделяется некоторая смесь летучих химических веществ, способных навредить загородному дому и вашему здоровью. Не спасает положение даже использование только природных материалов, так как при определенных условиях многие органические выделения становятся не менее опасными;
  4. Конденсат. Образование капиллярной влаги на внешних и внутренних поверхностях конструкции – неизбежный процесс, который нельзя полностью предотвратить. Внутри закрытого и невентилируемого помещения собирается водяная масса, частично испаряющаяся из-за высокой внутренней температуры – как результат, образование пара, скоплений воды. При совместной реакции со спорами грибка, газами и химическими компонентами получается просто взрывная смесь, приносящая ощутимый вред самому коттеджу и вашему здоровью. Плюс ко всему – постоянная сырость первого этажа, пропитывание конструктивных элементов влагой, которая при замерзании обязательно приведет к разрушению дома.

Нужны ли продухи в фундаменте: техническая сторона вопроса

Все зависит от особенностей конструкции выбранного вами типа коттеджа, так как не везде есть необходимость разработки и создания вентиляционных каналов. Также особе внимание стоит уделять высоте надземной части, чтобы было достаточно места для организации данного типа вентиляции.



Продухи в фундаменте дома, при всей своей простоте конструкции, обеспечивают полную защиту от вышеперечисленных последствий, создавая внутри основания поток обычного воздуха, идеально справляющегося с негативным влиянием любого рода. Как правило, разработка и создание продухов сказывается на стоимости основания, так как требует определенного и четко выверенного производственного процесса. Хотя существуют варианты оснований, когда их устройство совсем ненужно с технической точки зрения – это возможность разработать и заказать свайный фундамент, а также монолитная плита фундамента, цена которых не включает наличие естественной вентиляции, так как там работают совсем другие правила конструирования и строительства.



Стоит помнить, что продухи в фундаменте устраиваются только в случаях, если подполовое пространство не является частью жилой площади – проще говоря, если под домом размещены технические подвалы, помещения и погреба, которые не отделываются. Мелкозаглубленный ленточный фундамент обязательно обеспечивается продухами, так как именно он чаще всего используется в умеренной полосе нашей страны при сооружении загородных резиденций.



Конечно же, ленточный фундамент, Московская область это или иной регион, может быть рассчитан с учетом принудительной вентиляции более сложного типа, которая может быть разработана либо по требованию заказчика, либо, исходя из технических параметров участка – например, высокий уровень талых вод и вероятность заливки ее внутрь основания сквозь отверстия.

Существует также фундамент без продухов, обладающий определенными свойствами и требованиями – первое из которых состоит в том, что пол первого этажа должен укладываться по грунту, без зазоров и расстояний. Таким образом, полностью исключается появление парникового эффекта и нежелательных последствий для строения. Данный способ конструирования дома очень распространен в Европе и Америке, но у нас не пользуется популярностью, ввиду сложившихся строительных традиций.



Еще один вариант, при котором нет нужды в продухах – засыпка внутреннего пространства основания песком или землей, где главное создать плотный и утрамбованный слой без возникновения воздушных полостей – только в таком случае есть смысл отказаться от продухов. Даже при засыпке ленточного фундамента керамзитом следует озаботиться о достаточном уровне вентиляции, чтобы снизить влияние воздушных полостей на конструкцию здания.

Продухи в фундаменте дома: требования и рекомендации

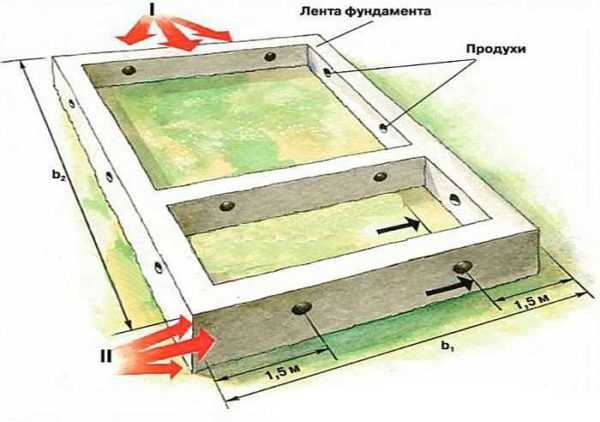

По установленным требованиям СНиП и на основании многолетней практики сооружения загородного жилья, специалисты ИнноваСтрой придерживаются таких основных правил при конструировании и строительстве продухов в фундаментах и цоколях коттеджей:

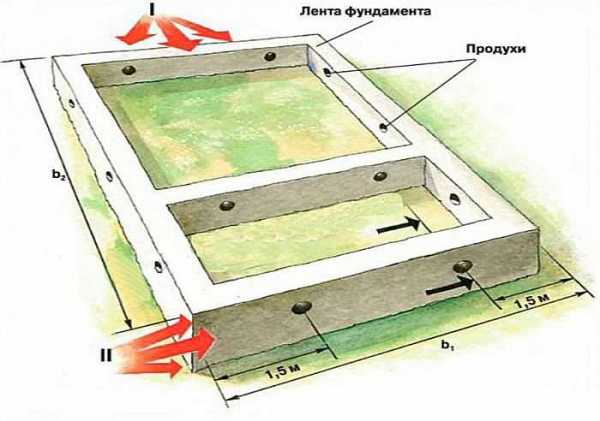

  1. Расположение отверстий должно быть одинаковым во всех боковых и промежуточных стенках основания. Проще говоря, противоположные продухи находятся строго друг напротив друга, чем создается направленный поток воздушных масс;
  2. Оптимальное расстояние от угла здания по внутренней кромке фундамента до первого продуха – 90 сантиметров. Это обеспечит исключение так называемых воздушных карманов – пространств, куда воздух не попадает;
  3. Шаг между отверстиями не должен быть больше чем 3 метра. В районах с низкой ветровой нагрузкой допустимо использование более частого расположения отверстий, чтобы создать нужный поток воздушных масс;
  4. Расстояние от грунта до нижней части вентиляционного канала – 25-30 сантиметров. Это наиболее оптимальное значение, обеспечивающее защиту подполового пространства от проникновения талой воды;
  5. Форма отверстия – совершенно любая – кругла, квадратная, треугольная, фигурная – это не имеет значения. Главное, чтобы площадь отверстия была не меньше 0,05 м2;
  6. Четкое соблюдение соотношения площади поверхностей фундамента и продухов, которое может варьироваться от 1:400 до 1:100 – в зависимости от места строительства и конструктивных особенностей здания;
  7. Продухи в ленточном фундаменте с большим количеством перемычек устраиваются во всех поверхностях. В каждом отдельно взятом пространстве основания должно быть минимум два вентиляционных канала для доступа и выхода воздуха;
  8. Устройство продухов происходит на стадии заливки бетона в фундамент с обязательным армированием верхней части отверстий, чтобы обеспечить прочность конструкции при наличии большого количества пустот.

Продухи в фундаменте: защита

Это довольно частый и вполне обоснованный вопрос, которым задается каждый застройщик и собственник жилья. Во первых, отверстия выглядят не очень эстетично при декоративной отделке цоколя или надземной части фундамента, а во-вторых под пол могут проникнуть разные насекомые и грызуны. Вот для этого промышленность и дизайнерские мастерские выпускают декоративные решетки, призванные обеспечить защиту подполового пространства от внешнего проникновения.



Следующий вопрос, возникающий у собственников загородного жилья – закрывать ли продухи фундамента на зиму? Это настолько спорный момент, что к единому мнению до сих пор никто не пришел. Наши специалисты не рекомендуют создавать герметичные пространства в холодные сезоны года, так как оптимальная разница температур внутри и снаружи фундамента не должна превышать 2°С. Закупоривая отверстия, вы рискуете получить все те неприятные последствия, о которых мы говорили выше, что неизменно приведет к проблемам в конструкции здания и в собственном здоровье.

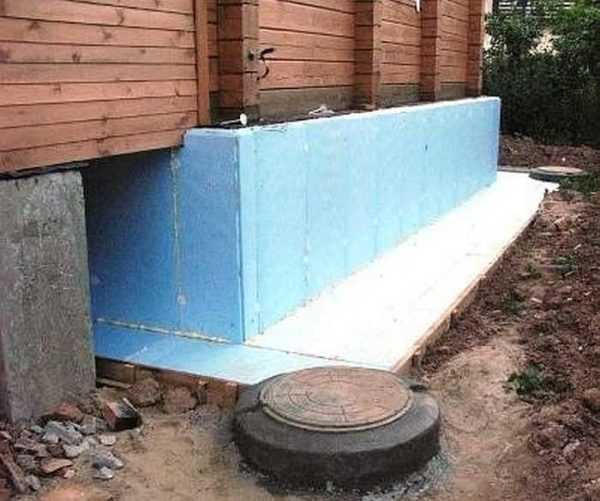

Чтобы не закрывать продухи фундамента на зиму, нужно провести наружное утепление основания коттеджа, а также провести защитные мероприятия на наружной части чернового пола. Тогда, даже в самые суровые морозы, проходящий внутри основания воздух не сможет оказать негативного влияния на тепловой фон коттеджа.

Продухи в ленточном фундаменте: как делаются

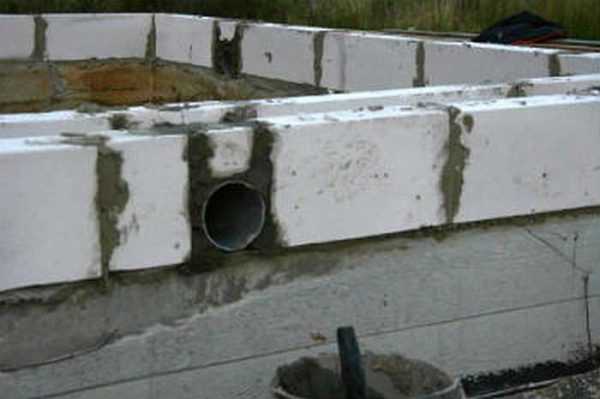

Самый простой и одновременно экономичный способ создания вентиляционных отверстий – закладка заготовок в опалубке. Применение обрезков канализационных труб или разных вариантов пластиковых заготовок с диаметром 110-160 миллиметров позволяет сразу создавать сквозные отверстия, еще на стадии заливки монолитной смеси. Многие предпочитают создавать продухи квадратного сечения, особенно при заливке основания в несколько заходов. Тогда используется специальная рамка с нужными размерами сторон, а также проводится армирование верхней части продухов, чтобы не снижалась несущая способность фундамента.



Довольно часто можно встретить уже готовые короба, которые монтируются непосредственно на этапе заливки основания и не вынимаются из отверстий. Таким образом, обеспечивается первичная отделка продухов и сразу есть монтажные места для крепления наружной решетки и запорного устройства. Насчет второго стоит упомянуть, что закрывать ли продухи в фундаменте на зиму – решение за собственником здания, который может либо прислушаться к рекомендациям наших специалистов, либо поступить по-своему. Но производители выпускают специальные крышки и внутренние запорные механизмы на случай необходимости герметизации подполового или подвального пространства.



innstroy.ru

Продухи в фундаменте деревянного дома: устройство, сколько нужно делать

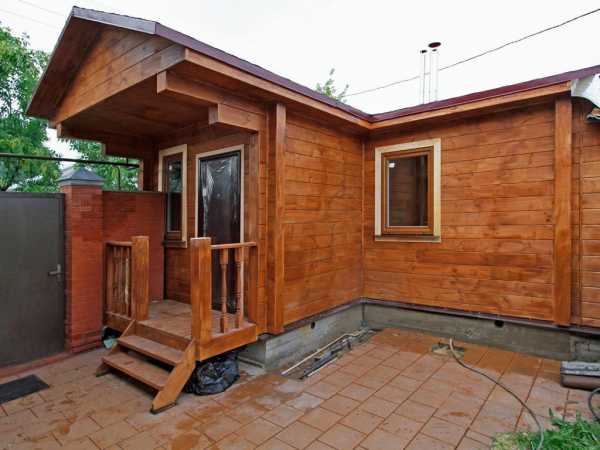

Продухи в фундаменте деревянного дома, как и кирпичного — инженерная необходимость, без которой немыслим ни один эффективный и современный проект.

Продухи в основе дома — инженерная необходимость, без которой невозможен эффективный и современный проект

Представление про устройство продухов в фундаменте формировалось по ходу развития древнейшего ремесла — строительства, поэтому каждый владелец частного дома обязан знать, что такое продухи, что они собой представляют, как они обустраиваются и как эксплуатируются.

Определение

Продухи представляют собой круглые или прямоугольные отверстия с размерами сторон не менее 14 см, располагающиеся в толще нижней части стен на уровне подполья.

Их размеры и расположение закладываются на этапе проектирования. Продухи делают с каждой из сторон дома на высоте не менее 15 см от уровня земли.

Назначение

Непосредственно для самой толщины фундамента, утопленной в грунт, вентиляционной необходимости нет. Однако на этапе строительства в нем закладываются аналогичные продухам гильзы или отверстия, предназначенные для инженерных коммуникаций: канализации, подвода воды.

Конкретно продухи делаются именно в верхней его части, называемой цоколем. Он представляет собой более тонкую часть фундамента, возвышающуюся над землей на 50–70 см. У деревянного дома роль цоколя выполняет завалинка либо забирка.

Завалинка — это насыпь песка или шлака под домом, закрепленная деревянной обшивкой, забирка же сама делается из досок либо бревен. Они служат для утепления подпольного пространства и предотвращения попадания в него пыли, листьев, влаги из дождя или снега.

Принцип действия

Так же как и продухи в цоколе, отдушины в завалинке (забирке) обеспечивают приток свежего воздуха, препятствуя повышению влажности в подполе и появлению сопутствующих ей явлений: развитию бактерий либо плесени.

Если продушин нет, то может быть появление таких негативных последствий, как гниение дерева свай, балок или лаг, колонн жби, осыпание бетона,колонны жби коррозия его арматуры и разрушение цоколя. Излишнее переувлажнение отрицательно сказывается на всех строительных конструкциях.

А если у деревянного дома фундамент без продухов, то дом такой с большой вероятностью будет поражен гнилью или плесенью. Таким образом, вентиляционные продухи, которые не препятствуют свободной циркуляции воздуха, значительно продлевают срок службы деревянного дома.

Деревянный дом, не имеющий в фундаменте продухов, со временем будет поражен плесенью и гнилью

Функционирует продух достаточно просто: свежий воздух, нагнетаемый ветром, путем сквозняка выдувает влагу, то есть попросту сушит подпол. Здесь может возникнуть закономерный вопрос — откуда же берется эта влага? Дело в том, что фундамент по нормативу, заглубленный ниже точки промерзания, препятствует понижению температуры грунта под основанием здания.

Таким образом, под домом практически всегда сохраняется положительная температура. При плюсовой температуре, влага, содержащаяся в грунте подполья, испаряется. С наступлением заморозков этот пар конденсируется на более холодном материале цоколя. При отсутствии продушин избавиться от него не представляется возможным.

Эксплуатация продухов

В ряде печатных изданий можно встретить утверждение, что служат продухи, они же отдушины, для свободной циркуляции воздуха в подпольном пространстве только при теплой погоде, и что с наступлением холодов открытыми их держать не следует, и что необходимо их закрывать или закладывать кирпичами, обмазанными глиной. У этого подхода есть свои плюсы и минусы.

Положительная сторона решения закрывать на зиму продухи заключается в теплосбережении. При отсутствии теплообмена подполья с внешней средой достигается ощутимая экономия средств отопления.

Отрицательная сторона основана на таком незаметном природном явлении, как скопление под полом газа радона. Этот газ выделяется в земном ядре при постоянно протекающем в нем радиоактивном распаде. Газ способен проникать сквозь конструкции пола и оказывать негативное воздействие на здоровье человека.

На основе последних исследований в области строительства даются рекомендации, указывающие на необходимость использования при устройстве полов пароизоляции, способной препятствовать проникновению радона в жилище. А вентиляционная продувка цоколя в течение всего года сводит проблему скопления вредного газа на нет. Для улучшения же теплосбережения лучше использовать утеплитель, закладываемый между лагами при устройстве полов.

Бережливому хозяину стоит задуматься, прежде чем открывать и закрывать продухи в мороз, что лучше выбрать: экономия и теплый пол, но с радоном или копеечные расходы в обмен на здоровье?

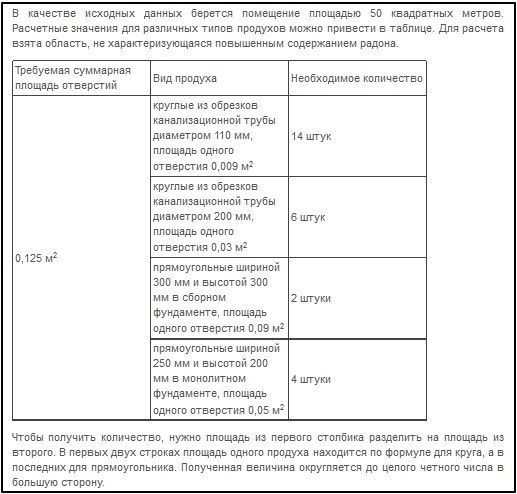

Расчет продухов

Действительно, строительство по выверенному конструкторским расчетом плану позволяет обойтись без ошибок и последующих переделок, а это залог экономии как времени, так и финансовых средств. Но предварительный расчет продухов в фундаменте, который ведется еще на этапе проектирования, имеет лишь прикидочный, оценочный характер количества и расположения отдушин.

Расчет продухов в базисе, который ведется еще на этапе проектирования дома, несет только оценочный характер

Универсальной формулы или алгоритма здесь не существует, есть лишь рекомендации, подготовленные на основании нормативов. Дело в том, что до появления фундамента здания невозможно заранее точно предсказать, как будут проявлять себя сквозняки под ним.

Существуют следующие общие правила, касающееся того, как сделать продухи в фундаменте (учитываются их размеры, расположение и устройство отверстий):

  1. Полноценное и функциональное устройство продухов в цоколе невозможно без свободного перемещения воздуха под полом, поэтому лаги должны быть расположены выше уровня земли не менее чем на 25 см. А расстояние между ними берется порядка 55–65 см. Если пол будет низким, то ни о каких плюсах от наличия продушин речи быть не может.
  2. Продухи делаются строго друг напротив друга, то есть располагают их на одной перпендикулярной к стенам линии.
  3. Расстояние между продухами выбирается величиной не более 3 метров, высота от уровня земли до их основания должна составлять не менее 15 см, до верхнего края цоколя — 15–20 см. Достаточными для вентиляционных задач размерами обладает прямоугольное отверстие с шириной стороны не менее 14 см. Таким образом, количество продухов в фундаменте среднестатистических частных домов будет составлять не более 8 штук, то есть по два в каждой стене.
  4. Если дом имеет внутренние несущие стены, опирающиеся основанием на поперечные фундаменты, то такие стены создают преграду свободному движению воздуха через подполье. Поэтому в цоколе внутренней несущей стены также должно быть запланировано размещение отдушин. Их размер делается несколько большего диаметра, чем у продушин под внешними стенами, чтобы предоставить большую свободу течению воздуха и улучшить его циркуляцию в пространстве между лагами. Хорошим решением будет запланировать вместо отдушины не закрывающийся технический проем для доступа к подпольным частям коммуникаций.
  5. Для защиты от пролезания в подполье мелких домашних животных и грызунов-вредителей в отверстия продухов вставляют мелкую сетку или декоративную решетку.

Отдельного внимания заслуживают продухи в ленточном фундаменте. Устройство отдушин в нем ведется в самом процессе заливки цоколя фундамента.

Проще заранее предусмотреть и исключить из заливаемой толщи бетона кубическую полость, нежели потом думать, как сделать продухи в готовом фундаменте.

Для этого в месте предполагаемого размещения продуха закладывается так называемая бобышка — легкоизвлекаемый обрезок бревна либо несколько кирпичей с заложенными между ними клиньями.

Клинья нужны для того, чтобы кирпичи можно было легко извлечь из готового цоколя. Вместо бобышки можно использовать короткий обрезок трубы большого диаметра с засыпанным внутрь песком и заглушенными торцами. Это делают для того, чтобы трубу не расплющило внушительной массой бетона ленточного фундамента. После разопалубки их можно не вынимать.

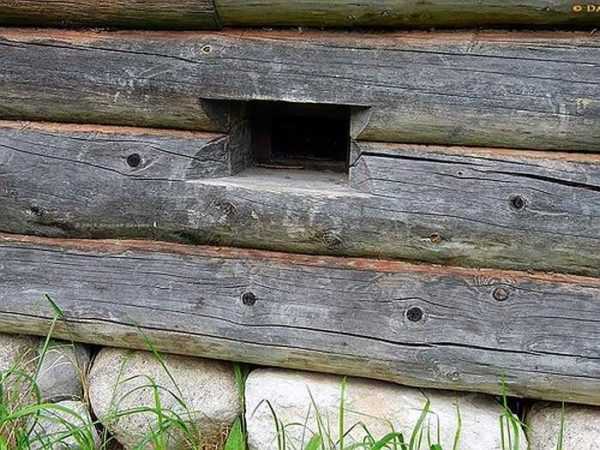

Продухи в деревянном доме делаются значительно проще. Для получения отверстия требуемого размера достаточно сделать выемку между бревнами забирки.

Работа над ошибками

В реальной жизни не всегда удается реализовать все так, как было в расчете. Может даже случиться и так, что ленточный фундамент уже готов, но отверстий под продухи в нем по какой-то неведомой причине сделано не было. Или же решение о том, сколько их должно быть, было принято неверное. Повода для отчаяния в такой ситуации нет. Выходов есть несколько.

Можно увеличить размеры уже имеющихся отдушин. А если фундамент готов, можно высверлить новую продушину, работа эта сложная, но технически осуществимая. А также можно улучшить тягу, используя трубы, ведущие от продуха вверх. За счет того, что в основе частного дома атмосферное давление выше, чем на расстоянии 2–3 метра над землей, создается тяга от так называемого перепада давлений.

Следуя всем нюансам, описанным в расчетах, можно создать действительно качественные продухи в фундаменте.

vozduhstroy.ru

Продухи в фундаменте деревянного дома: отдушины и вентиляция

Строительство здания начинается с возведения фундамента, на данном этапе определяют, где будут сделаны отдушины, в фундаменте или в его цоколе. Продухи в фундаменте деревянного дома – это специальные вентиляционные отверстия в надземной части фундаментной основы, которые делают для того, чтобы предотвратить появление сырости в подвале (подполье) в летнее время года и скопление естественных газов типа родона. То есть их прямое назначение это вентиляция под полом на первом этаже.

Местонахождение вентиляционных отверстий

Стоит отметить, что помещения подвала должны сообщаться для воздухообмена (циркуляции воздуха). Как правило вентиляционные продухи размещаются в фундаменте или его цоколе под перекрытием подвала или ниже. На зиму отдушины обычно закрывают.

В летний период при скоплении в подвальной части дома влаги и газов, которые испаряются из грунта, часть фундамента и нижняя часть пола деревянного дома обрастает плесенью и запускает процессы гниения. То есть если в фундаменте не сделать отдушины, он начнет достаточно быстро обрастать плесенью и медленно разрушаться.

Правильное изготовление вентиляции

Устройство отдушин до заливки фундамента, применяемый материал – пластмассовая труба для вентиляций

Чтобы получить сухой подвал, необходима хорошая вентиляция. Такую вентиляцию в фундаментах закладывают в проект при организации опалубки. Для организации продухов необходимо учитывать их расположение над поверхностью земли. Высота отдушин от поверхности не должна быть менее 30 см, чтобы весной через них не подтекала талая или дождевая вода.

Вероятно, в некоторых случаях, вентиляционные отверстия нужно будет делать выше если позволит высота фундамента. Все зависит от климата и количества снега. Отметим, что для организации вентиляции нельзя применять деревянные брусья. Для продухов лучше использовать пластиковые или асбестовые куски труб диаметром 110-130 мм, монтируемые в бетон (на этапе его заливки).

Кроме влаги, в подпольном пространстве может скапливаться радон. Больше всего влаги и газа поступает туда зимой. Ведь почва под домом не промерзает. Чтобы таких проблем не возникло, и устраивают продухи-отдушины.

Вытаскивают коробы и брусья из фундамента не ранее, чем через месяц после его закладки. За это время они «приклеиваются» к бетону, и выбить их оттуда тяжело. Для такой операции нужно выполнить следующие действия:

  1. После высыхания бетона берется сверло для металла и сверлится брусок с обеих сторон, в центре или вокруг.
  2. Потом берется сверло для дерева, высверливается отверстие насквозь, причем сверло не должно быть более 2,5 см.
  3. Сделав сквозное отверстие, нужно полукруглой стамеской расширить отверстие от центра в любую сторону.
  4. Затем при помощи прямой стамески отбивается пристывшая сторона.

Процедура удаления забитых таким образом брусьев достаточно трудоёмкая. Потому лучше применять иные методы, например, отдушины можно делать используя металлические коробы вместо брусков, поскольку его легче выбить из фундаментной основы. Так же можно использовать для этого канализационные трубы. При этом располагают вентиляционные отдушины строго одна против другой.

Особенности

Изготовление продуха в готовой конструкции коттеджа

Для качественного обустройства вентиляционного подпола окошки закрывают специальными решетчатыми крышками (изготовленные своими руками из сеток или решеток). Это делают, чтобы не дать возможности животным проникнуть через продухи в дом. Диаметр коробок подбирают соразмерно вентиляционным крышкам. Если продухи не сделаны заранее, они сверлятся при помощи алмазных коронок.

Форма отверстий может быть самой разной: квадратной, круглой, треугольной. Но, как правило, они делаются прямоугольными. Располагать отдушины необходимо ровно, на одинаковых расстояниях одно от другого. Если в доме холодно, то отверстия лучше закрыть. Но в деревянных домах их не закрывают, ни при каких обстоятельствах, особенно если дом новый.

В случае отсутствия вентиляции или закрытых отверстий можно понести затраты, связанные с ремонтом фундамента или очистки стен от образовавшейся гнили и плесени.

Немного о положительных сторонах

В отличие от иных способов организации вентиляции, продухи имеют куда больше достоинств. Главные из них:

  • долгий срок службы;
  • низкая цена;
  • уменьшение теплопотерь;
  • экологическая чистота;
  • практичность.

Ни один из других способов вентиляции не сравнится по эффективности и практичности с продухами.

Расчет

Схематическое отображение месторасположения и размеров

Оптимальное количество окошек-продухов должно быть одно на 2−3 метра. Стоит учитывать в каком месте расположен деревянный дом, если он стоит на возвышении, то достаточно будет двух продухов, для дома в низине от четырех. Домовладельцам которые строят дом желательно узнать диаграмму местной розы ветров (диаграмма режима ветра в определенном месте по многолетним наблюдениям), чтобы соотношение продухов с каждой стороны не было проблемой.  Рассмотрим на примере как произвести расчет.

Допустим, размеры фундамента составляют 5 на 6 метров. Планируемые размеры продухов, имеющих прямоугольное сечение 20 на 25 см. Нужно рассчитать минимально допустимое число окошек и правильно расположить их вдоль стен.

Требуемая площадь продухов определяется формулой:

S = F/400 = 30/400 = 0,075 м2,

где: F – площадь подвала.

Нужное число продухов определяется следующим образом:

N = S/P = 0,075/0,05 = 1,5 ≈ 2 шт,

где: Р = 0,2х0,25 = 0,5 – площадь одного продуха.

Получается, нужно 4 отверстия, чтобы избежать не продуваемых “мешков”. Располагать их можно на короткой или длинной стороне дома. Но лучшая вентиляция будет при расположении продухов на коротких сторонах. Высота над землей не ниже 30 см от грунта.

Вентиляция в деревянном доме

Вариант готового продуха в фундаменте частного дома

Вентиляция фундамента деревянных домов  устраивается в закладных фундаментных балках. Их, как правило, вырубают между первым и вторым венцами, или между фундаментом и бревном пола. Продух делают так:

  • намечают места, где будут вентиляционные отдушины;
  • делают пропилы в закладных фундаментных бревнах;
  • оформляют отверстия в форме коробов.

Такую работу могут выполнить при необходимости и специалисты. Особенно, если продухи нужно сделать после того, как их забыли проделать заранее.

fundamentclub.ru

Продухи (отдушины) для вентиляции фундамента — нужны или нет?

Чтобы в подполе было сухо, необходима вентиляция фундамента. Ее можно сделать двумя способами — при помощи вентиляционных отверстий в цоколе здания (продухов или отдушин) или выведя вытяжную трубу на крышу и сделав несколько отверстий для притока воздуха с разных сторон фундамента.

Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

  • Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.
  • Организовать вытяжку воздуха из подпола  — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между  двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Опалубку сняли

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Так можно вставить трубу для отдушины в цоколь из блоков

Пример формирования продуха в деревянном доме из бревна

Продухи в кирпичном цоколе

Закрыть решеткой с мелкой ячеей

Как исправить ситуацию

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

  • Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.

    Алмазное бурение в цоколе здания

  • Если делать новые или расширять старые отдушины нет возможности или желания, можно улучшить тягу, выведя одну или несколько труб от продуха на крышу. За счет перепада давления тяга будет лучше, влажность уменьшится.
  • Сделать принудительную вентиляцию. Чтобы не включать/выключать ее вручную, можно поставить таймер или дифференцированный термометр. Он будет включать вентилятор тогда, когда температура в подполье выше, чем на улице (условие для выпадения конденсата).
  • Уменьшить количество поступающей в подпол влаги. Чаще всего источником служит грунт, особенно при высоком уровне грунтовых вод. Его закрывают пароизоляцией. Подойдет толстая полиэтиленовая пленка (толщина от 150 мк). Ее укладывают так, чтобы одно полотно заходило на другое на 10-15 см. Стыки проклеивают двусторонним скотчем (можно дважды — в начале «перехлеста» и в конце»). Пленку заводят на стены на 20-30 см, закрепляют при помощи планки. Чтобы во время дальнейшей эксплуатации пленка не повредилась, на нее насыпают слой песка или делают тощую стяжку толщиной 3 см. Если фундамент, отмостка и цоколь утеплены, это дает хороший эффект — в сочетании с венттрубой, выведенной на крышу. Если утепления нет, на пленке будет образовываться конденсат. Сделав уклон в какую-то сторону влагу можно будет собирать и выводить за пределы подпола. Этот вариант хоть и хуже, но работает.
  • Для вентиляции подпола в бане (отапливаемой) или домах с печным потоплением есть другое решение — поставить печь так, чтобы воздух тянулся из-под пола (сделать поддувало ниже уровня чистового пола).

    Вентиляция фундамента при помощи забора воздуха в печь из подпола

  • Нет подпола — не нужна вентиляция. Чтобы реализовать эту аксиому, все пространство от грунта до чернового пола засыпается. Используется наиболее доступный материал с неплохими теплоизолирующими свойствами. Обычно это — керамзит. Его минус в том, что он гигроскопичен и способен «тянуть» из грунта воду. При высоком уровне подземных вод, если не сделать по грунту качественной гидроизоляции (пленка с заходом на стены), можно сделать только хуже. Есть второй подходящий материал с лучшими характеристиками по теплоизоляции и совершенно негигроскопичный — гранулированное пеностекло или его бой. Этот материал появился относительно недавно и и нем мало кто знает. Для данного случая — отличный выбор. Стоит, правда, дороже керамзита, но и в разы теплее и безопаснее (керамзит часто экологически небезопасен).

Закрывать продухи на зиму или нет

Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.

Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт.  Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Дренажная система

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

Утепление цоколя, отмостки

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Гидроизоляционная мембрана

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

Организация вентиляции подпола без продухов

dekormyhome.ru

Продухи в фундаменте - делаем вентиляционные отверстия

При строительстве дома с полым цоколем ключевую роль играет грамотная вентиляция фундамента. Каналы вентиляции или так называемые «продухи» должны присутствовать в основании любого типа. В противном случае лишняя влага, попадающая в цоколь вместе с осадками, сильно сокращает срок его эксплуатации. Поговорим о том, как сделать продухи в фундаменте и нужно ли закрывать вентиляцию на зиму.

Организация вентиляции фундамента

Устройство продухов не представляет особой сложности. По сути, они представляют собой каналы в толще стены цокольной части дома. Несмотря на простоту конструкции, к ней нужно отнестись серьёзно, так как от качества вентиляции зависит долговечность всего здания.

Специальные решетки служат для защиты подпола от грызунов.

Перед тем как приступить к работе, нужно обдумать следующие моменты.

  1. Расположение вентиляционного канала.
  2. Размеры отверстия.
  3. Система запора сечения, которая позволит закрыть продух на зиму (в том случае, если возникнет такая необходимость).
  4. Установка защитной решетки.

От того как вы расположите продухи зависит работоспособность всей вентиляционной системы. Наиболее эффективным считается вариант со сквозными продухами. В этом случае оси каналов пробивают в противоположных стенках и располагают на одной линии. В результате получается естественная циркуляция воздуха, продувающая весь цоколь. Именно этот вариант предпочтителен для тех, кто планирует сделать всю работу своими руками.

Следующей важной характеристикой продуха являются его размеры. Они напрямую влияют на интенсивность воздушного потока, и как следствие, на эффективность всей системы. Чем больший объём воздуха проходит через канал, тем меньше влаги остаётся в основании. При недостаточных габаритах канала, продухи в фундаменте не будут работать эффективно.

Точные параметры каналов рассчитываются исходя из площади фундамента. Соотношение между площадью продухов и площадью цоколя должно составлять 1 к 400. Так, если у фундамента с цоколем площадь 400 м², то продухи должны иметь площадь в 1 м². Кроме того, по существующим нормам безопасности один продух не может иметь площадь меньше 0,05 м².

Последней характеристикой, которую стараются учесть в строительстве, является тип запорной системы воздуха. Когда наступает холодное время года, продухи, казалось бы, теряют свою необходимость и, более того, способствуют возникновению теплопотерь. На зиму их в некоторых случаях имеет смысл закрывать. Именно для этого нужны заглушки для продухов. Продухи без запора домовладельцы часто вручную заделывают монтажной пеной или пробкой из ветоши.

Однако такое решение далеко не всегда оправдано (ведь мы при этом лишаемся вентиляции) и до сих пор вызывает массу споров. К этому вопросу рекомендуется индивидуально подходить в каждом конкретном случае.

Решетки ставят на продухи для того, чтобы защитить дом от проникновения вредителей. Грызуны и насекомые могут легко пробраться в помещение даже через узкие вентиляционные каналы.

Инструменты и материалы

Необходимость использования тех или иных инструментов зависит от того, на каком этапе строительства делается вентиляция. На выбор также влияет материал, из которого изготовлен фундамент. Набор инструментов, приведённый ниже, поможет вам организовать систему продухов даже в том случае, если строительство кирпичного, монолитного или деревянного дома уже завершено.

  1. Молоток.
  2. Кувалда.
  3. Длинное сверло для работ по металлу длиной в 12-14 мм.
  4. Сверло для деревянного покрытия. Его длина должна немного превышать ширину фундамента дома.
  5. Прямая и полукруглая стамеска.
  6. Труба, имеющая диаметр от 110 до 130 мм.
  7. Решетки (нужны для защиты продухов в подвале или фундаменте от грызунов).
  8. Песок.

Отверстия в фундаментах разного типа

Начинающему строителю может показаться, что проще всего сделать канал с помощью перфоратора, ведь в этом случае он будет готов всего через пару часов. Но в действительности, такой способ является неприемлемым из-за его небезопасности и высокой трудоёмкости. Кроме того, боек перфоратора крошит основу дома, тем самым деформируя её. Со временем все образовавшиеся микротрещины дадут о себе знать и станут серьёзной угрозой целостности фундамента. Влага, попавшая внутрь такой трещины, может замёрзнуть и значительно расширить её.

По этой причине правильнее всего запланировать устройство продухов ещё на этапе сооружения основания. Выбранная технология обустройства каналов будет зависеть от того, как строится цокольный пояс. Далее вы узнаете, как организуется вентиляция в кирпичном, монолитном фундаменте, а также в деревянном цоколе.

Кирпичный фундамент

Продухи в кирпичном фундаменте обустраивают следующим образом.

  1. Работа начинается со 2-3 слоя кладки, отсчитываемой от земли или от границы отмостки. Во время укладки кирпича пропустите несколько штук, заменив их металлической трубой, имеющей круглое или квадратное сечение.
  2. Последующие ряды нужно формировать так же, обкладывая границы трубы.
  3. Последний ряд кладки должен закрывать трубу. Для этого уложите кирпичи на тело вентиляционного канала. Следующие слои кирпича укладывают как обычно.
  4. Установите решетки и систему запоров.

Используя этот способ, вы легко добьётесь правильного соотношения между площадями отверстий и самого цоколя. Более того, кирпичная кладка собирается из одинаковых элементов, что делает возможным точное совпадение осей каналов.

Вентиляционные окошки в кирпичной кладке.

Монолитный фундамент

Продухи в монолитном основании нужно сделать в то же время, когда проводится установка опалубки. В продаже имеются готовые части ограждения с отверстиями. С помощью них монтаж элементов для продухов проводится намного проще.

Отверстия в монолитном фундаменте.

Вентиляция в монолитной структуре организуется согласно следующим пунктам.

  1. Соберите опалубку и армирующий каркас. Проделайте отверстия в нужных местах стенок опалубки.
  2. Оберните трубу или заготовку слоем рубероида и поместите в открытые люки. Важно прошить опалубку насквозь.
  3. Места прохода трубы или заготовки на стенах герметизируйте плёнкой или рубероидом. Также можно сделать дополнительный защитный каркас из арматуры вокруг продухов. Для этого используйте поперечные элементы.
  4. Не забудьте поставить решетки и запоры, чтобы при необходимости можно было закрыть вентиляцию на зиму.

Опалубка сооружается с учетом того, в каких местах будут размещены окошки.

После того как вы зальёте фундамент дома, подождите 5-7 дней. За это время основание частично отвердеет. Затем снимите опалубку и вытащите из канала трубу или заготовку. Теперь вентиляция готова.

Цоколь деревянного дома

Для деревянного дома требуется особый способ организации продухов. В данном случае продух необходим не только для вентиляции, но и для защиты конструкций от гниения.

В деревянном доме продухи обычно выполняют в закладных балках между первым и вторым венцом. Также допускается сделать их между первым бревном и фундаментом.

Продух создаётся по определённой схеме.

  1. Отметьте места для вентиляционных окон.
  2. При помощи бензопилы сделайте сквозные пропилы в закладных брёвнах.
  3. Обустройте пропиленные отверстия досками. Лучше сделать это в виде короба, так срезы станут незаметными.
  4. На входе в каждый продух установите решетки.

Устройство продухов в уже готовом доме

Конечно, продухи лучше планировать до закладки фундамента. Но, если по каким-то причинам вам не удалось сделать это заранее, не стоит отчаиваться. Существует несколько доступных способов для решения этой проблемы.

Если дом находится на начальной стадии строительства, стоит сделать цоколь над фундаментом и организовать вентиляцию в нём. Цоколь можно возвести из кирпича. Поставив 1 кирпич ребром, вы получите продух.

Использование алмазного бура.

Если же поднять пол за счёт цоколя уже невозможно, вам придётся делать продухи в уже имеющемся фундаменте. В связи с тем, что резка бетона является достаточно сложным занятием, удобнее вызвать профессиональную бригаду. Если вы всё-таки хотите сделать всё самостоятельно, следите за тем, чтобы не затронуть арматурный пояс. Это будет сложно, поэтому проводите резку очень медленно. В получившееся отверстие поместите каркас, который сможет принять на себя сильное давление бетона.

Вентиляционные отверстия можно сделать даже в том случае, если уже завершена отделка цоколя. Для этого вам потребуется алмазный бур. При сверлении место арматурного пояса внутри дома не будет иметь значения. Алмазная коронка войдёт в металл именно там, где это необходимо.

Подбирайте коронку под вентиляционную крышку, наиболее популярны диаметры от 120 до 160 мм. Также вам понадобится решетка. Используйте её, чтобы закрыть отверстия. Это не позволит грызунам проникнуть в жилые помещения.

В каких случаях отверстия не требуются

Несмотря на всю важность такой конструкции, как продухи, существуют ситуации, когда можно обойтись без них. К ним относятся:

  1. В полу дома уже есть открытая вентиляция, то есть проветривание подпола осуществляется прямо через жилое помещение. В этом случае в организации продухов в подвале или фундаменте нет необходимости.
  2. Место между столбиками фундамента защищено качественным паропроницаемым материалом.
  3. В подполье сделана искусственная вентиляция, которая работает постоянно и имеет высокую мощность.
  4. Было решено закрыть подполье плотным слоем песка или грунта.

Таким образом, продухи в кирпичном и монолитном фундаменте, а также в деревянном цоколе являются важнейшей частью вентиляционной системы дома. Для того чтобы избежать множества проблем, спланируйте их заранее, то есть ещё до возведения основания. Иначе вам придётся потратить больше сил и времени на выполнение этой работы. Но помните, что в любом случае ситуация поправима, и продухи можно сделать на любом этапе строительства (и даже в тех случаях, когда дом уже возведён).

podvaldoma.ru
