Технически это выполнимо лишь в случае вентиляционных отдушин в фундаменте. Если в самом помещении подвала будет слишком холодно, нужно сделать утепление перекрытий, но не закрывая при этом продухи.

Вентиляция в подвале деревянного дома

В многоквартирных, как и в частных, домах из дерева необходимо сделать достаточное количество продухов в подвале. Делаются они, как правило, в закладных брусьях, вырубаясь между первым и вторым венцами.

Если сооружение будет каркасным, то вентиляционный проем закладывают между основанием дома и первым рядом бревен.  В пользу такого устройства работает и расположение основания выше земли на 40 см.

В деревянном доме установка продухов начинается с разметки вентиляционного проема, после чего делается сквозной пропил в бревне пилой или ножовкой.  После выполнения работ можно оформить пространство досками,  из которых делается короб требуемого размера.  Его предназначение —  скрыть срезы.

Если постройка дома выполняется из кирпича, то нужно оставить отверстие размером в половину кирпича по высоте и длиной в один кирпич. Вентиляционные каналы такого типа делаются при обустройстве и возведении фундамента. На этом этапе берется пластиковая труба, которая по ширине будет равно опалубке при заливке фундамента.

Все соединения труб соединяют герметично, чтобы внутрь не попал цементный раствор.  Трубы устанавливают в опалубку так, чтобы они отставали от краев на 10 см, а внутрь засыпают песок, чтобы избежать трещин и деформаций.

При снятии опалубки песок вычищается легко, а отверстия будут ровно и аккуратно смотреться на поверхности фасада. Вместо труб делать опалубку не рекомендуется, поскольку деревянные детали могут крепко пристать к бетонному раствору, пока сохнет фундамент. И убрать такие элементы без разрушения поверхности будет практически невозможно.

Рекомендуем купить

Заключение

Деревянные дома часто посещаются различной живностью – мышами, кошками, крысами, которые используют вентиляционные ходы для проникновения в дом.

Чтобы избежать такого несанкционированного посещения, стоит закрыть отверстия решетками или сетками с небольшим размером ячеек.

Такие решетки могут быть декоративными, что можно удачно обыграть в дизайне фасада строения. Если деревянный дом оборудуется продухами, то можно грамотно проветривать пространство под полами первых этажей.

Продухи в подполье.

propodval.ru

Продухи в подвале жилого дома снип

Особенности обустройства продухов в подвале

• Инструменты и материалы
• Особенности обустройства продухов
  • Особенности эксплуатации продухов
• Если продухи не были обустроены во время возведения дома
  • Вентиляция подполья деревянного дома

Продухи подвала представляют собой отверстия, находящиеся в надземной части основания дома, которые выполняются для вентиляции подпольного пространства первого этажа.

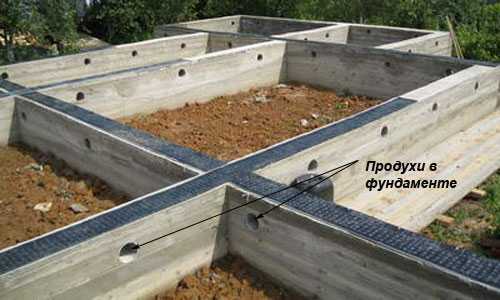

Продухи в ленточном фундаменте.

Данная вентиляция необходима для того, чтобы в подпольном пространстве избежать скопления влаги, испаряемой из почвы. Как известно, влага выступает в качестве главного врага строительных конструкций, что обусловлено дальнейшим образованием плесени и гнили. В особенности данной проблеме следует уделить внимание, если нужно защитить деревянные конструкции. Помимо влаги в подполье может скапливаться радиоактивный газ радон. В зимнее время отсутствие продухов может стать причиной того, что влага и радон станут поступать в подпол по той причине, что грунт не промерзает. Этот период становится временем, когда влага концентрируется, а после замерзает на основаниях ограждающих конструкций, среди которых фундамент и низ пола первого этажа.

Инструменты и материалы

Особенности обустройства продухов

При обустройстве продухов дома в подвале следует руководствоваться рекомендациями, которые прописаны в СНиП. Так, суммарная площадь продухов, обустроенных в наружных стенах подвальных помещений и техподполий жилых многоквартирных зданий, не должна быть менее 1/400 площади пола подвала или техподполья. Если дом располагается в радиоопасном районе, то общая площадь продухов, предназначенных для вентиляции, не должна быть меньше 1/100-1/150 площади подпола. Если говорить об одном продухе, то его минимальная площадь не должна быть меньше 0,05 м?. Максимальный размер продухов не должен быть более 0,85 м?. Такое ограничение способствует экономии, ведь большие вентиляционные отверстия необходимо армировать. Так, те продухи, которые имеют размер, равный 300х300 мм, будут нуждаться в армировании, обустроенном по периметру.

Изображение 1. Расчет площади продуха, F – это площадь подполья.

Располагать продухи следует равномерно. Избежать образования невентилируемых “мешков” поможет принцип, согласно которому следует располагать крайние продухи не далее 900 мм от угловых областей основания здания (по внутренней грани). На качество вентиляции влияет и количество продухов: их должно быть четное количество, а располагать их нужно симметрично – друг напротив друга.

Изображение 2. Расчет количества отверстий, Р – это площадь одного отверстия.

Насколько высоко располагать продухи, будет зависеть от того, на какой высоте расположен первый этаж. Существует рекомендуемое минимальное расстояние, на котором должен быть расположен низ продухов над землей, – 200-300 мм. Более низкое расположение продухов может стать причиной проникновения в подпольное помещение воды осенью и весной.

Чем регламентируется количество подвальных продухов?

Именно поэтому в отношении высоты следует руководствоваться правилом: чем выше над поверхностью земли, тем лучше.

Для того чтобы технология расположения и количества продухов оказалась еще более ясна, можно рассмотреть пару примеров. В первом примере в качестве исходных данных можно использовать фундамент здания, габариты которого по внутренним граням равны 5х6 м. Местом строительства выступит Нижний Новгород. Предполагаемые продухи будут иметь прямоугольное сечение – 200х250 мм либо 0,05 м?. Предстоит рассчитать, каково минимальное количество продухов понадобится для данного дома, а также как их следует расположить.

Изображение 3. Продухи располагаются на противоположных сторонах.

Расчет нужно начать с определения требуемой площади продухов, как показано на изображении 1, где F – это площадь подполья.

На изображении 2 указана формула, по которой можно рассчитать требуемое количество вентиляционных отверстий, здесь Р – это площадь одного отверстия.

В итоге следует обустроить 4 отверстия, чтобы устранить эффект невентилируемых “мешков” (данное правило о 900 мм уже было описано выше). Расположить их допускается по короткой либо длинной стороне. Но по той причине, что первый случай обеспечивает лучшую проветриваемость, рекомендуется располагать по паре продухов на противоположных более коротких сторонах, изображение 3 иллюстрирует данный пример. Высота расположения отверстий – 300 мм от земли.

Если в доме есть и наружные, и внутренние несущие перекрытия, которые опираются на фундамент, вентиляционными отверстиями следует снабдить каждое подпольное пространство. Поэтому здесь можно взять за основу один из двух вариантов. Один предполагает расположение вентиляционных отверстий лишь в наружных стенах, другой – во внутренних и наружных стенах.

Изображение 4. Требуемая площадь продухов.

Здесь можно в качестве примера рассмотреть следующие исходные данные. Подпольное пространство разделено на две части фундаментом ленточного типа. Габариты первой и второй частей – 9х4 м. Предполагаемые габариты продухов, которые будут иметь прямоугольное сечение, – 200х250 мм либо 0,05 м?. Местом строительства выступает Иркутская область. Предстоит рассчитать, каково должно быть минимальное количество и расположение отверстий для вентиляции. Расчет следует начинать тоже с определения требуемой площади продухов, изображение 4 иллюстрирует формулу, которую при этом следует использовать. В ней в знаменателе – цифра 100, т.к. Иркутская область относится к районам, которым свойственно повышенное содержание радона. На изображении 5 проиллюстрирована формула, которая поможет определить требуемое количество отверстий.

Изображение 5. Требуемое количество отверстий.

Как и в данном случае, может оказаться, что вычисленное количество отверстий, обеспечивающих вентиляцию, слишком большое, а если их расположить по периметру фундамента, то это сильно уменьшит несущую способность основания, что повлечет необходимость его дополнительного усиления. Выходом станет увеличение размера отверстий до 300х250 мм либо 0,075 м?.

Теперь предстоит вычислить нужное количество отверстий с новыми условиями, формула на изображении 6 поможет в этом. Получается, что дом станет обладать 10 вентиляционными отверстиями – по 5 штук на каждое подполье. Помимо этого предстоит сделать 3 продуха в основании под внутреннюю стену, что поможет обеспечить правильную вентиляцию. Эти дополнительные три отверстия обозначены зеленым цветом на изображении 7.

Вернуться к оглавлению

Особенности эксплуатации продухов

Цокольные этажи в зимний период должны проветриваться зимой и летом, чтобы избежать проблем с возникновением конденсата и распространением газа радона, поэтому не следует закрывать продухи на зиму. Это обстоятельство регламентировано и СНиП, в которых можно найти таблицу; в ней указано, что температура воздуха подполья и температура низа пола 1-го этажа не должна отличаться более, чем на 2°. Данное условие можно соблюсти лишь при наличии вентиляционных отверстий, обустроенных в фундаменте. По этой причине, если вы преследуете цель сохранить тепло, предпочтительнее не закрывать продухи, а хорошо утеплить перекрытие над подпольем.

По материалам сайта: http://moipodval.ru

stroyvolga.ru

Продухи в цоколе по снип — Все про стройку

Устройство продухов в цоколе дома

Продухами (отдушинами) называют небольшие отверстия, расположенные по периметру цоколя здания. Их задача – обеспечить естественную вентиляцию подпола. Недостаток, а тем более полное отсутствие такой вентиляции приводит к повышенной влажности в подполье и, как следствие, появления в нем плесени и гнили.

Устройство цоколя
Расположение отверстий – продухов в фундаменте производится по периметру дома.

Еще продухи нужны потому, что из земли непрестанно идет выделение радиоактивного газа – радона. Обычно он рассеивается в атмосфере и не наносит никакого вреда здоровью человека, поскольку концентрация его ничтожно мала. Но если он будет собираться, как в термосе, в невентилируемом подполе дома, то рано или поздно проложит себе дорогу в жилые помещения, при этом концентрация его будет на несколько порядков выше, чем в природных условиях. Результатом такого прорыва могут стать онкологические заболевания жильцов дома.
Вентиляционные отверстия необходимо устраивать как в деревянных, так и в кирпичных домах. Они должны располагаться по всему периметру здания ниже уровня пола. В теплое время года, чтобы через них в дом не попадали насекомые, мелкие грызуны и кошки, их защищают металлической решеткой.
Вентиляционные решетки нужного размера можно подобрать в любом магазине стройматериалов. Но очень часто их делают своими руками, вырезая из мелкоячеистой железной или латунной сетки. В обоих случаях главное условие – чтобы решетку можно было надежно закрепить в проеме вентиляционного отверстия.

Возведение цоколя
Схема устройства цоколя.

Очень часто хозяева дома на зиму наглухо закрывают отверстия. И делают тем самым большущую ошибку. Ведь холодный воздух подполья, встречаясь с нагретым воздухом жилых помещений, будет оседать мелкими капельками воды на балках пола. А этого ни в коем случае допускать нельзя. Для уменьшения потери тепла вентиляционные отверстия можно прикрыть, но не наг

vse-pro-stroyku.sqicolombia.net

Продухи в цоколе: технология монтажа, эксплуатация

Полы в частном доме располагаются на определенном расстоянии от почвы, помещение на уровне цоколя подвергается появлению сырости, и плесени, в результате того, что на стенах появляется лишняя влага. Такие неблагоприятные факторы негативно действую на строение, и со временем приводят к его разрушению. Чтобы избежать подобных проблем, необходимо обеспечить правильную циркуляцию воздуха под полом, для этого сооружают продухи. Их проектируют заранее, и делают отверстия во время заливки фундаментального основания. В статье описывается как правильно сделать продухи, сколько их должно быть, и нужно ли закрывать отверстия в зимний период.

Технология выполнения продухов

Чтобы грибок, и плесень не начали появляться на стенах жилого помещения, каждый участок цокольного этажа необходимо проветривать. В противном случае материал перекрытия пола испортится, и через некоторое время придется снова делать ремонт, это занимает много сил, а также повлечет за собой значительные затраты.

Форма продуха, и решетка может иметь любой вид, четких требований к этому нет. При самостоятельном создании вентиляционной системы, необходимо соблюдать некоторые правила.

1. Во время заливки цоколя, в запланируемые места вставляют окошки, сделанные из дерева, их сбивают гвоздями.
2. Можно использовать второй способ, для этого от канализационной трубы необходимо отрезать кусок, соответствующий толщине фундамента, и помещают её в размеченные места. После того, как фундамент будет залит, останутся круглые отверстия.
3. Если цоколь выполнен из кирпича, то продухи делают при кладке, обычно они имеют квадратную или прямоугольную форму.
4. При сооружении цоколя из фундаментального блока, в нем вырезают продухи специальным оборудованием, самостоятельно сделать это не получится. В этом случае не обойтись без помощи специалистов.

Рассмотрим, сколько отверстий должно быть в цоколе. При наличии одного продуха, не будет производиться качественная циркуляция воздуха. Например, при общей площади строения в 100 квадратных метров, понадобиться около 8 продухов, то есть с каждой стороны по два отверстия. Идеальным вариантом будет выполнить 20 окошек, диаметром около 110 миллиметров.

Чтобы защитить цокольное помещение от проникновения грызунов, попадания листвы, снега или другого мусора, каждое отверстие закрывают решеткой. Подсчет количества продухов можно выполнить следующим образом, их общая площадь должна составлять 1/400 показателя площади подпольного пространства. Отверстия нужно размещать равномерно.

Как правильно расположить отверстия для вентиляции?

Общая площадь всех продухов должна соответствовать строительным нормам, как уже было оговорено, она равняется одной четырехсотой всей площади цоколя. Таким образом, для дома площадью 100 квадратных метров, на одну сторону приходится около 6 окошек, их располагают на расстоянии около 1,5 метра. В стенах напротив продухи располагают напротив друг друга, благодаря этому, создается сквозняк, и влага выветривается с нижней части пола. Также при создании окошек соблюдают равномерность на протяжении всей стены.

При заливке фундаментального основания ленточного вида, важно не забыть сделать отверстия, в противном случае проветривания не будет. Подпольное помещение не будет вентилироваться, в результате на стенах накапливается влага, появляется сырость, грибок, и плесень, которые перейдут на стену внутрь помещения, расположенного над этой зоной.

Особых указаний для выполнения высоты расположения окошек нет, но при самостоятельном сооружении, их удаляют от уровня почвы. Только соблюдая это правило, можно добиться качественного проветривания. При этом зимой отверстия не закроются снегом, и система останется в рабочем состоянии.
Проветривание будет качественным, а отверстия полностью выполнят свою функцию, если их правильно расположить, на определенном уровне от почвы, и параллельно друг дугу, чтобы создать сквозняк.

Нужно ли закрывать продухи на зимний период?

Многие считают, что на зимний период нужно закрывать продухи, чтобы внутрь не попадал холодный воздух. Но это понятие неправильное, отверстия должны работать круглый год, так как в зимнее время повышенный уровень влажности, за счет перепада температуры, в подпольном помещении будет скапливаться конденсат. Отверстия закрывать нельзя по ряду причин.

1. Если в помещении не будет циркулировать свежий воздух, то на стенах, и полах будет скапливаться влажность. Деревянные материалы покроются плесенью, это приведет к гниению, и порчи покрытия пола. На металлических элементах появляется ржавчина, в результате которой они разрушаются. Чтобы в дальнейшем предотвратить появление конденсата, нужно на начальном этапе продумать вентиляционную систему.
2. Когда при открытых продухах в помещение проникает холод или охлаждаются полы, то теплоизоляция сделана неправильным образом. При правильно выполненной работе, температура пола должна быть комфортной даже во время сильной стужи. Чтобы разрешить ситуацию, не нужно закрывать отверстия вентиляции, необходимо улучшить теплоизоляционный слой в помещении.
3. В некоторых зонах из почвы испаряется радон, он является радиактивным. Он выходит из земли в небольшом количестве, но если подвал или цокольный этаж не имеет вентиляции, то в нем может скапливаться значительное количество такого вещества, это оказывает вред здоровью.

При каких ситуациях вентиляция не требуется?

В некоторых случаях в наличии продушин нет необходимости. Рассмотрим, основные пункты, когда не нужно создавать продухи.

1. Если грунт в подвальном помещении покрывается мембраной паропроницаемого вида или битумом рулонным, то нет необходимости делать отверстия для вентиляции, но при укладке материалов, все соединения должны быть герметично заклеены.
2. При использовании подвала в качестве помещения для хранения старых вещей или приборов, и в комнату можно постоянно входить изнутри дома. Тогда дверь в подвал должна быть открытой, даже если там хранятся продукты.
3. При устройстве принудительной вентиляции на цокольном этаже, и качественном утеплении фундаментального основания, продухи делать не нужно.

При строительстве, пространство под полом лучше засыпать, и выполнить стяжку, это будет надежным вариантом. Но если всё-таки устройство пола спланировано по-другому, то необходимо сделать качественную вентиляцию. На каждое отверстие закрепляют решетку или сетку.

Основные ошибки при эксплуатации продухов

В некоторых случаях, отверстия не закрывают решетками, это приводит к загрязнению окошка мусором, и листвой, которую надует ветер, также внутрь может попадать снег. Также в зимний период, отверстия могут закрываться утеплительным материалом, чтобы здание не охлаждалось, этого категорически делать нельзя, так как будет скапливаться конденсат из-за чрезмерной влажности, и появится плесень. Постройка должна вентилироваться круглый год, только так можно избежать скопления избыточной влажности, которая проникает из почвы.
Чтобы в доме сохранялось тепло, необходимо закрыть все щели в перекрытиях, в противном случае в помещение проникает холод, и влага, которая негативно сказывается на материалах.

На цоколе не делают продухи под элементами перегородок, это является неправильным моментом. Если внутри нет вентиляции, то появляются участки, которые не проветриваются, и чрезмерная влажность оседает на поверхности стен или перекрытий, в результате материалы могут загнить, а плесень на бетоне приведет к проведению ремонтных работ.

Если отверстия будут расположены слишком низко к поверхности грунта, это приведет к тому, что осадки будут попадать внутрь, появиться чрезмерная влажность, а в зимний период окошки занесет снегом, и вентиляция работать не будет. Продухи должны располагаться друг напротив друга, в противном случае не будет сквозняка, и качественного проветривания не произойдет.

При соблюдении всех правил, можно избежать ошибок, и создать помещению под полом качественную вентиляцию. Таким образом, воздух будет постоянно циркулировать, и выветривать чрезмерное скопление влажности, в жилом помещении создается благоприятный микроклимат, без появления племени, и грибковых элементов. Форма отверстий может быть любой, для этого нет определенной нормы.

superarch.ru

видео-инструкция по монтажу своими руками, размеры, площадь вентиляционных отверстий жилого дома, цена, фото

Многие застройщики при возведении цоколя и фундамента даже не знают, насколько важна правильная система вентиляции конструкций. В подавляющем большинстве домов продухи присутствуют в системе, но со своими функциями они не справляются ввиду малого количества.

В данной статье мы рассмотрим основные требования к системе вентиляции подвала, типичные ошибки, особенности расчетов и практические советы по расположению продухов в цоколе.

На фото – достаточное количество продухов в конструкции, к сожалению, скорее исключение, чем правило

Основные требования нормативной документации

Как известно, в помещениях с большой площадью необходимо устраивать систему естественной или принудительной вентиляции. Но если подвал небольшой, продухи могут обеспечить качественную вентиляцию.

Чтобы избежать сырости и плесени в подвале, система должна соответствовать следующим требованиям:

• СНиП 2.08.01-89 «Жилые здания», в частности его пункт 1.47 предписывает, что наружные стены подвалов и технических подполий ленточных фундаментов, не оборудованные системой вентиляции, должны иметь продухи, суммарная площадь которых должна составлять не менее 1/400 общей площади подвала.
• Все отверстия должны равномерно располагаться по периметру основания, а минимальные размеры продухов в подвале не должны составлять менее 0.05 кв².
• СНиП II-3-79 «Строительная теплотехника» в Таблице №2 определено, что разница температуры на поверхности основания и внутри строения должна составлять не более 2-х градусов. Конечно, если подвал используется как хранилище, это пункт труднореализуем, но, тем не менее, даже зимой помещение должно постоянно проветриваться.

Подготовительный этап

Итак, перед началом сооружения цоколя необходимо определить следующие нюансы:

• Площадь продухов в подвале – здесь все достаточно просто, общая квадратура делится на 400 -полученное значение и будет ориентиром. Например, при площади в 100 кв² все продухи должны суммарно составлять 0.25 м². Если отверстия делаются из пластиковой трубы диаметром 110 мм, то отверстий должно быть 25.
• Расположение отверстий – еще один немаловажный фактор, здесь есть несколько основных требований. Они должны быть расположены на максимальной высоте от земли, но это расстояние не должно быть меньше 30 см. Все продухи должны располагаться на одной линии, как в наружных, так и внутренних перегородках.

Ниже располагать продухи ни в коем случае нельзя

• Крайние отверстия должны располагаться не далее 90 см от края, иначе внутри будут образовываться пространства, в которых воздух будет застаиваться.
• Лучше всего заранее сделать план расположения и запастись необходимыми материалами.

Совет!
Не стоит делать слишком большие отверстия, так как пространство вокруг них придется дополнительно армировать, а это большой объем дополнительной работы.

План значительно облегчит вам работу

Далее следует подготовить необходимые материалы и оборудование:

• Можно сделать квадратные окошки, предварительно сбив из дерева лекала, длина его должна равняться ширине фундамента. Такой способ имеет большой недостаток – после застывания бетона извлечь из него дерево очень и очень сложно. Поэтому лучше применить другой вариант.
• В последнее время чаще всего используются трубы – пластиковая либо асбестоцементная. Технология их подготовки достаточно проста – нарезаются куски на ширину фундамента, после чего складываются и ждут бетонных работ.
• И самый трудоемкий способ – проделывание отверстий в сплошном фундаменте с помощью специального оборудования. Цена работы очень высока, чаще всего так поступают, когда необходимо сделать дополнительные продухи в уже стоящем здании.
• И еще один важный фактор – следует заранее приготовить сетки или декоративные решетки на продухи, иначе в ваш подвал могут проникнуть грызуны и другие мелкие животные. Кроме того, закрытые отверстия смотрятся гораздо привлекательнее дыр.

Решетка не препятствует проникновению воздуха, но надежно защищает от насекомых и грызунов

Особенности проведения работ

Итак, все рассчитано и распланировано, и можно приступать к заливке фундамента. Но, если вы заливаете основание не своими руками, а с помощью наемных специалистов, стоит проконтролировать, чтобы продухи располагались там, где необходимо и строители не забыли о них.

Как располагать конструкции

В первую очередь стоит напомнить, что дерево сцепляется с бетоном очень сильно, будьте готовы к утомительному процессу извлечения конструкции. Именно поэтому специалисты советуют применять пластиковую трубу диаметром 110 мм или асбестоцементную трубу диаметром 130 мм.

Готовые отрезки должны плотно упираться в борта опалубки, тогда вы сможете расположить их в конструкции и заливать бетон без страха, что их снесет или перекосит. Также лучше всего засыпать формы песком – тогда их не раздавит бетон, который оказывает большое давление при заливке. Чтобы песок не просыпался, торцы закрываются бумагой либо полиэтиленом.

Если у вас армировочная сетка с большими ячейками, трубу можно вставлять прямо в них

И не забудьте, что внутренние перегородки фундамента также следует оборудовать продухами, расположенными на той же линии, что и основные.

Если у вас производится армирование фундамента, необходимо предусмотреть, чтобы продухи нормально располагались в конструкции. После заливки и высыхания бетона опалубка снимается, и песок из отверстий высыпается. Как видите, инструкция по устройству продухов в цоколе достаточно проста, но, тем не менее, любые ошибки чреваты большими затратами в дальнейшем.

moypodval.ru

Вентиляция фундамента (подпола): продухи, отдушины, размеры, расположение

Чтобы в подполе было сухо, необходима вентиляция фундамента. Ее можно сделать двумя способами — при помощи вентиляционных отверстий в цоколе здания (продухов или отдушин) или выведя вытяжную трубу на крышу и сделав несколько отверстий для притока воздуха с разных сторон фундамента.

Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

• Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.

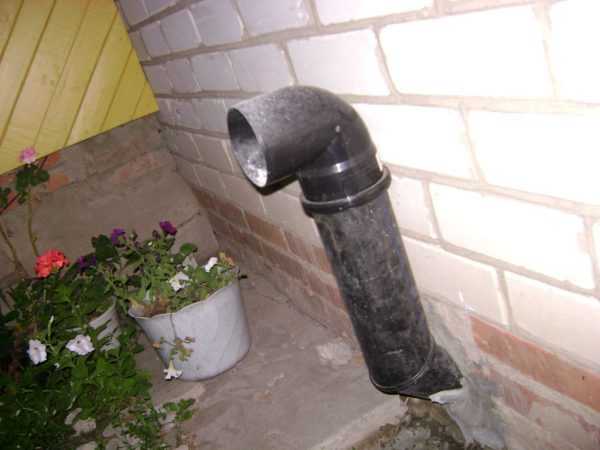

• Организовать вытяжку воздуха из подпола  — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

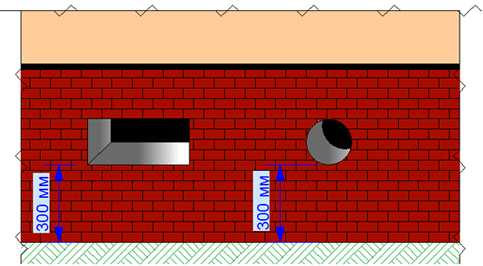

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между  двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов



Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

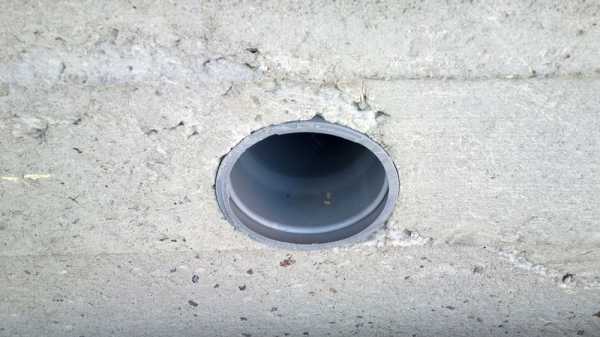

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Опалубку сняли

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Так можно вставить трубу для отдушины в цоколь из блоков

Пример формирования продуха в деревянном доме из бревна

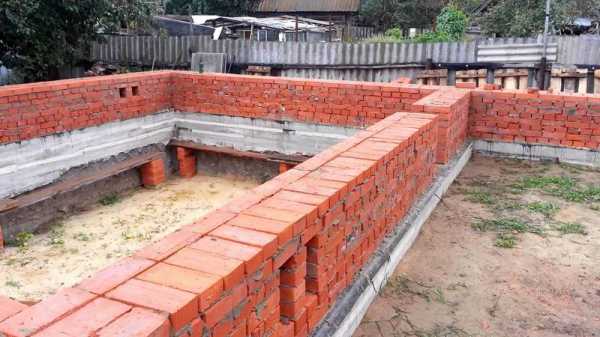

Продухи в кирпичном цоколе

Закрыть решеткой с мелкой ячеей

Как исправить ситуацию

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

• Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.

  Алмазное бурение в цоколе здания

• Если делать новые или расширять старые отдушины нет возможности или желания, можно улучшить тягу, выведя одну или несколько труб от продуха на крышу. За счет перепада давления тяга будет лучше, влажность уменьшится.
• Сделать принудительную вентиляцию. Чтобы не включать/выключать ее вручную, можно поставить таймер или дифференцированный термометр. Он будет включать вентилятор тогда, когда температура в подполье выше, чем на улице (условие для выпадения конденсата).
• Уменьшить количество поступающей в подпол влаги. Чаще всего источником служит грунт, особенно при высоком уровне грунтовых вод. Его закрывают пароизоляцией. Подойдет толстая полиэтиленовая пленка (толщина от 150 мк). Ее укладывают так, чтобы одно полотно заходило на другое на 10-15 см. Стыки проклеивают двусторонним скотчем (можно дважды — в начале «перехлеста» и в конце»). Пленку заводят на стены на 20-30 см, закрепляют при помощи планки. Чтобы во время дальнейшей эксплуатации пленка не повредилась, на нее насыпают слой песка или делают тощую стяжку толщиной 3 см. Если фундамент, отмостка и цоколь утеплены, это дает хороший эффект — в сочетании с венттрубой, выведенной на крышу. Если утепления нет, на пленке будет образовываться конденсат. Сделав уклон в какую-то сторону влагу можно будет собирать и выводить за пределы подпола. Этот вариант хоть и хуже, но работает.
• Для вентиляции подпола в бане (отапливаемой) или домах с печным потоплением есть другое решение — поставить печь так, чтобы воздух тянулся из-под пола (сделать поддувало ниже уровня чистового пола).

  Вентиляция фундамента при помощи забора воздуха в печь из подпола

• Нет подпола — не нужна вентиляция. Чтобы реализовать эту аксиому, все пространство от грунта до чернового пола засыпается. Используется наиболее доступный материал с неплохими теплоизолирующими свойствами. Обычно это — керамзит. Его минус в том, что он гигроскопичен и способен «тянуть» из грунта воду. При высоком уровне подземных вод, если не сделать по грунту качественной гидроизоляции (пленка с заходом на стены), можно сделать только хуже. Есть второй подходящий материал с лучшими характеристиками по теплоизоляции и совершенно негигроскопичный — гранулированное пеностекло или его бой. Этот материал появился относительно недавно и и нем мало кто знает. Для данного случая — отличный выбор. Стоит, правда, дороже керамзита, но и в разы теплее и безопаснее (керамзит часто экологически небезопасен).

Закрывать продухи на зиму или нет

Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.

Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт.  Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Дренажная система

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

Утепление цоколя, отмостки

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Гидроизоляционная мембрана

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

Организация вентиляции подпола без продухов
